ΓΥΜΝΑΣΙΟ ΑΡΧ. ΜΑΚΑΡΙΟΥ Γ - ΠΛΑΤΥ ΣΧΟΛΙΚΟ ΕΤΟΣ 2013-2014 ΓΡΑΠΤΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2014 ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΗΜΕΡΟΜΗΝΙΑ: 6/6/2014 ΒΑΘΜΟΣ ΒΑΘΜΟΣ:... ΤΑΞΗ: Γ Αριθμητικά.

1 ΓΥΜΝΑΣΙΟ ΑΡΧ. ΜΑΚΑΡΙΟΥ Γ - ΠΛΑΤΥ ΣΧΟΛΙΚΟ ΕΤΟΣ ΓΡΑΠΤΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΙΟΥΝΙΟΥ 2014 ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΗΜΕΡΟΜΗΝΙΑ: 6/6/2014 ΒΑΘΜΟΣ ΒΑΘΜΟΣ:... ΤΑΞΗ: Γ Αριθμητικά.. ΧΡΟΝΟΣ: 1,5 ώρες Ολογράφως:... Υπ. Καθηγητή/τριας:.. ΟΝΟΜΑΤΕΠΩΝΥΜΟ:... ΤΜΗΜΑ:... Αρ.... Το εξεταστικό δοκίμιο αποτελείται από εννέα (9) σελίδες και υποδιαιρείται σε τρία (3) μέρη: Α, Β και Γ. ΜΕΡΟΣ Α : Να απαντήσετε και στις τέσσερις (4) ερωτήσεις. Κάθε σωστή απάντηση βαθμολογείται με δυόμισι (2,5) μονάδες. 1. Αφού παρατηρήσετε την εικόνα με τις δύο (2) πινέζες, να απαντήσετε: α) Σε ποια από τις δύο περιπτώσεις ασκείται μικρότερη πίεση; β) Να δικαιολογήσετε την απάντησή σας. (1,5 μ.) α) To σχολικό λεωφορείο κινείται στον δρόμο και ξαφνικά φρενάρει απότομα. Με βάση τον Νόμο της Φυσικής, να εξηγήσετε τι θα συμβεί στους μαθητές του λεωφορείου.... 1

2 β) Να γράψετε τους τρεις παράγοντες από τους οποίους εξαρτάται η άνωση. (1,5 μ.) i. ii.. iii. 3. α) Γεμίζουμε ένα ποτήρι εντελώς με νερό, και αφού τοποθετήσουμε ένα λεπτό χαρτόνι από πάνω, το αναποδογυρίζουμε. Να εξηγήσετε γιατί το νερό δεν χύνεται. (1,5 μ.) β) Να δώσετε τον ορισμό της συνισταμένης δύο ή περισσότερων δυνάμεων Να συμπληρώσετε τον παρακάτω πίνακα. (2,5 μ.) Φυσικό μέγεθος Μάζα Τριβή Δύναμη Μετατόπιση Bάρος Μονάδα μέτρησης στο S.Ι. Μονόμετρο μέγεθος ή Διανυσματικό ΜΕΡΟΣ Β : Να απαντήσετε μόνο σε τρεις (3) από τις τέσσερις (4) ερωτήσεις. Κάθε ερώτηση βαθμολογείται με έξι (6) μονάδες. 1. α) Μια χαρτοταινία του ticker- timer είναι στερεωμένη σε ένα κινούμενο σώμα. Στο πιο κάτω σχήμα φαίνονται οι κουκκίδες που τυπώθηκαν στη χαρτοταινία. Τι είδους κίνηση εκτελεί το σώμα; Να δικαιολογήσετε την απάντησή σας.. 2

β) Να εξηγήσετε σε ποια ταινία, Α ή Β, το κινητό κινείται με μεγαλύτερη ταχύτητα. ταινία Α............................ ταινία Β........................ γ) Τι σημαίνει όταν λέμε ότι ένα κινητό αποκτά επιτάχυνση 2m/s 2 ;.

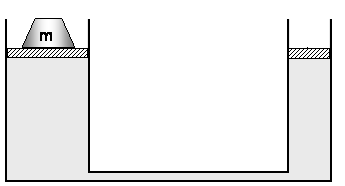

3 β) Να εξηγήσετε σε ποια ταινία, Α ή Β, το κινητό κινείται με μεγαλύτερη ταχύτητα. ταινία Α ταινία Β γ) Τι σημαίνει όταν λέμε ότι ένα κινητό αποκτά επιτάχυνση 2m/s 2 ;. δ) Πάνω στο μεγάλο έμβολο μιας υδραυλικής αντλίας βρίσκεται ένα κιβώτιο βάρους 3200Ν. Το εμβαδόν της επιφάνειας του μεγάλου εμβόλου είναι 800cm 2 και του μικρού εμβόλου είναι 200 cm 2. Να υπολογίσετε την ελάχιστη δύναμη που πρέπει να ασκηθεί στο μικρό έμβολο, ώστε να ανυψωθεί το κιβώτιο α) Να εξηγήσετε γιατί οι χιονοδρόμοι (σκιέρ), φορώντας τα χιονοπέδιλά τους, δεν βουλιάζουν στο χιόνι. β) i. Να αναφέρετε δύο παραδείγματα επιθυμητής τριβής (πλεονεκτήματα) από την καθημερινή σας ζωή. 3

4 ii. Να σχεδιάσετε το διάνυσμα της τριβής του ανθρώπου, στις πιο κάτω περιπτώσεις. Κατεβαίνει Κινείται αριστερά γ) Να χαρακτηρίσετε το είδος κίνησης σε κάθε ένα από τα παρακάτω διαγράμματα. U (m/s) U (m/s) U (m/s) U (m/s) t (s) t (s) t (s) t (s) α) Ένας δύτης βρίσκεται σε βάθος 20m κάτω από την επιφάνεια του νερού της θάλασσας. Να υπολογίσετε την υδροστατική πίεση που δέχεται από το νερό της θάλασσας. Δίνονται: d νερού =1000 kg/m 3, g = 10m/s 2.. β) Να διατυπώσετε τον Νόμο του Hook. γ) Πάνω σε ένα ελατήριο ασκείται δύναμη ίση με 20Ν και αυτό επιμηκύνεται κατά 4cm. Να υπολογίσετε τη δύναμη που χρειάζεται για να επιμηκυνθεί κατά 12cm... 4

5 δ) Να σχεδιάσετε τη δύναμη του βάρους πάνω στο σώμα Σ, στις πιο κάτω περιπτώσεις: 4. α) Ένα ντεπόζιτο είναι γεμάτο με νερό. Η υδροστατική πίεση στον πυθμένα του είναι ίση με 5000Pa. Το εμβαδόν της βάσης του είναι ίσο με 2m 2. Πόση δύναμη ασκεί το νερό στον πυθμένα του;. β) Να διατυπώσετε τον πρώτο Νόμο του Νεύτωνα.. γ) Στο πιο κάτω σχήμα φαίνεται ένα σώμα το οποίο κινείται με σταθερή ταχύτητα ίση με 50m/s, και σε αυτό ασκούνται τρεις δυνάμεις. F3=. F 1 = 80N F2 = 20N i. Να υπολογίσετε την F3 δύναμη και να αιτιολογήσετε την απάντησή σας... ii. Να υπολογίσετε τη μετατόπιση του σώματος τη χρονική στιγμή t = 5s. 5

6 ΜΕΡΟΣ Γ : Να απαντήσετε μόνο σε μια (1) από τις δύο (2) ερωτήσεις. Κάθε ερώτηση βαθμολογείται με δώδεκα (12) μονάδες. 1. Στο πιο κάτω σχήμα δίνεται η γραφική παράσταση της θέσης σε συνάρτηση με τον χρόνο, χ = f(t), για ένα σώμα που κινείται ευθύγραμμα. x ( m ) t ( s ) α) i. Να περιγράψετε το είδος της κίνησης του σώματος στα ακόλουθα χρονικά διαστήματα : 0s 6s : 6s 12s :. ii. Να υπολογίσετε τη μετατόπιση του σώματος από τη χρονική στιγμή t= 2s μέχρι τη χρονική στιγμή t= 6 s. iii. Να υπολογίσετε την ταχύτητα του σώματος τη χρονική στιγμή: t= 4s t= 8s.. iv. Να κατασκευάσετε το διάγραμμα ταχύτητας χρόνου. U 0 t 6

β) Στο πιο κάτω σχήμα παρουσιάζονται τέσσερα δοχεία που συγκοινωνούν μεταξύ τους. Μέσα στο δοχείο Α τοποθετούμε μια ποσότητα νερού. Να σχεδιάσετε τη στάθμη του νερού σε κάθε δοχείο.

7 β) Στο πιο κάτω σχήμα παρουσιάζονται τέσσερα δοχεία που συγκοινωνούν μεταξύ τους. Μέσα στο δοχείο Α τοποθετούμε μια ποσότητα νερού. Να σχεδιάσετε τη στάθμη του νερού σε κάθε δοχείο. Δοχείο Α γ) Ένα αυτοκίνητο μαζί με τον οδηγό του έχουν μάζα 100kg. Το αυτοκίνητο αρχικά είχε ταχύτητα 20m/s και σε χρόνο 4s η ταχύτητά του έγινε 40m/s. Να υπολογίσετε: i. Την επιτάχυνση που απόκτησε το αυτοκίνητο. ii. Τη συνισταμένη δύναμη που ασκείται στο αυτοκίνητο. 2. α) Στη διάθεσή σας έχετε μανόμετρο, δοχείο με νερό, και δοχείο με αλατόνερο. Να περιγράψετε ένα εργαστηριακό πείραμα στο οποίο να φαίνεται ότι η υδροστατική πίεση εξαρτάται από την πυκνότητα του υγρού. (3 μ.) 7

8 β) Μαζί με τον μεγαλύτερο αδελφό σου θέλετε να βαδίσετε πάνω σε μια λασπώδη επιφάνεια. Ο αδελφός σου επιμένει να τοποθετήσετε φαρδιές σανίδες πάνω στις οποίες θα βαδίσετε. Να εξηγήσετε γιατί η άποψή του είναι σωστή.. γ) Ένας ποδηλάτης που κινείται ευθύγραμμα, ξεκίνησε την κίνησή του από τη θέση Α τη χρονική στιγμή t o = 0s και πέρασε διαδοχικά από τα σημεία Β, Γ και Δ, όπως φαίνεται στο πιο κάτω σχήμα. Δ Τέλος Αρχή Α Β Γ x (m) i. Να προσδιορίσετε τις θέσεις του ποδηλάτη στα σημεία B και Δ. X B =. X Δ =. ii. Να υπολογίσετε το συνολικό διάστημα που διάνυσε ο ποδηλάτης... iii. Να υπολογίσετε τη μετατόπιση του ποδηλάτη για τη διαδρομή ΑΒΓΔ.... δ) i. Να διατυπώσετε την Αρχή του Αρχιμήδη.. 8

9 ii. Ένα σώμα έχει βάρος 100 Ν. Όταν το σώμα βυθιστεί ολόκληρο στο νερό, έχει βάρος 60 Ν. Να υπολογίσετε: την άνωση που δέχεται το σώμα. το βάρος του νερού που εκτοπίζεται. Η Διευθύντρια Μαρία Ελευθερίου 9
