1 ΑΝΟΞΕΙΔΩΤΑ ΠΡΟΙΟΝΤΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΑΝΑΛΙΑ ΚΑΝΑΛΙΑ ΜΕ ΣΧΑΡΕΣ STANDARD ΚΑΝΑΛΙΑ ΣΧΙΣΜΗΣ SLOT *Τα βάρη και οι διαστάσεις, υπόκεινται στις συνήθεις βιομηχανικές ανοχές. **Διατηρούμε το δικαίωμα οποιασδήποτε διαφοροποίησης των χαρακτηριστικών των προϊόντων χωρίς καμία προειδοποίηση, με σκοπό τη βελτίωσή τους.

2 ΑΝΟΞΕΙΔΩΤΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΑΝΑΛΙΑ (ΒΑΣΗ ΣΥΣΤΗΜΑΤΟΣ HACCP) Τα βιομηχανικά κανάλια κατασκευάζονται εξολοκλήρου από ανοξείδωτο χάλυβα, (από φύλλα 1,5-2mm), AISI 304 ή AISI 316, και σύμφωνα με τις προδιαγραφές του συστήματος HACCP. Κατασκευάζονται με ειδικά προφίλ ακμής ώστε να είναι κατάλληλα για όλες τις εφαρμογές και όλους τους τύπους δαπέδων, (βιομηχανικό, μάρμαρα, πλακίδια, τσιμέντο, PVC για υγειονομικούς χώρους). Χρησιμοποιούνται για την αποστράγγιση υδάτων σε εργοστάσια επεξεργασίας τροφίμων (ζυθοποιίες, γαλακτοκομικών προϊόντων, σφαγεία), χημικά εργοστάσια, εστιατόρια, νοσοκομεία κλπ., σε εγκαταστάσεις όπου οι υγειονομικές διατάξεις και η τεχνολογική διαδικασία απαιτεί τη χρήση αποχετευτικών συστημάτων από ανοξείδωτο χάλυβα. American Association of Plumbing Engineers Philadelphia, USA Ferrero Rocher Baramati, India Hadco Hatchery Saudi Arabia National Stadium Warsaw, Poland

3 Διατίθενται σε 2 τύπους: - Κανάλι Βασικό (Standard), που προσφέρεται με 4 διαφορετικούς τύπους σχαρών, κατάλληλες για βάρη φορτίων από 1,5 tn έως 25 tn.) - Κανάλι με Σχισμή (Slot)

4 Κατασκευάζονται σε διάφορα προφίλ, (βύθιση σε τομή), ανάλογα με την εφαρμογή τους, ώστε να εξασφαλίζεται ότι τα λύμματα και τα στερεά κατευθύνονται στην έξοδο χωρίς να αφήνουν υπολείμματα. Διατίθενται σε τυποποιημένες διαστάσεις μήκους από 1 έως 4 μέτρα. Για μήκος μεγαλύτερο των 4 μέτρων υπάρχουν ειδικές ενώσεις που επιτρέπουν την ενιαία τοποθέτηση τους. Τα βιομηχανικά κανάλια διαθέτουν ειδικά στηρίγματα, (ποδαράκια), αυξομείωσης του ύψους για εύκολη εφαρμογή και εγκατάσταση Για την ένωση με το δίκτυο των σωλήνων επιλέγετε έξοδο από τον κατάλογο Βιομηχανικών Σιφωνιών.

5

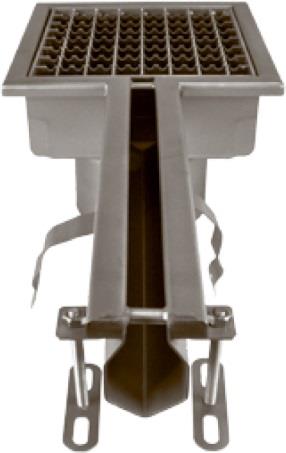

6 ΒΙΟΜΗΧΑΝΙΚΑ ΚΑΝΑΛΙΑ ΒΑΣΙΚΟ (STANDARD) Περιγραφή: Ανοξείδωτα κανάλια αποστράγγισης υδάτων, λυμμάτων κλπ, βιομηχανικών εφαρμογών, με επιλογή μεταξύ 4 διαφορετικών ανοξείδωτων σχαρών. (Κατασκευή κατά παραγγελία τυποποιημένων και εξειδικευμένων διαστάσεων) Τεχνικά χαρακτηριστικά: Κατασκευάζονται από ανοξείδωτο χάλυβα, (από φύλλα 2mm AISI 304 ή 316) Με δυνατότητα αυξομείωσης του ύψους, (ειδικά στηρίγματα για εύκολη εγκατάσταση) Διαθέτουν εγκάρσια εσωτερική ρύση που εξασφαλίζει γρήγορη απορροή ΚΑΝΑΛΙ ΣΧΗΜΑΤΟΣ FLAT ΚΑΝΑΛΙ ΣΧΗΜΑΤΟΣ V hp ύψος καναλιού, W πλάτος καναλιού, Wh υδραυλικό πλάτος Τα βιομηχανικά κανάλια STANDARD διατίθενται σε τυποποιημένες διαστάσεις πλάτους από 150mm, ύψους / βάθους έως 180mm και μήκους από 1 έως 4 μέτρα. Για μήκος μεγαλύτερο των 4 μέτρων υπάρχουν ειδικές ενώσεις που επιτρέπουν την ασφαλή και ενιαία τοποθέτηση τους. Κατασκευάζονται με ειδικό προφίλ ακμής ώστε να είναι κατάλληλα για όλους τους τύπους δαπέδων. Η επιλογή της εξόδου / των εξόδων για την ένωση με το δίκτυο των σωλήνων γίνεται από τον κατάλογο των Βιομηχανικών Σιφωνιών. ΙΝBCH.1

7 Βιομηχανικές Σχάρες Καναλιού STANDARD Επιλογή σχάρας από 4 διαφορετικούς τύπους: 1. perforated grating - ΦΟΡΤΙΟ ΔΟΚΙΜΗΣ 15Kn - ΑΝΤΟΧΗ > 1,5tn - Για περιοχές πεζών και ελαφράς κυκλοφορίας οχημάτων (ποδήλατα) 2. anti slip mesh grating - ΦΟΡΤΙΟ ΔΟΚΙΜΗΣ 15Kn - ΑΝΤΟΧΗ > 1,5tn - Λάμα στήριξης 30x2mm (ύψος x πάχος) - Για περιοχές πεζών και ελαφράς κυκλοφορίας οχημάτων (ποδήλατα) 3. ladder grating 4. plate grating - ΦΟΡΤΙΟ ΔΟΚΙΜΗΣ Kn - ΑΝΤΟΧΗ 12,5 > 25tn - Λάμα στήριξης 30x5mm (ύψος x πάχος) *Κατασκευάζονται και με διαφορετικό ύψος και πάχος λάμας - Για περιοχές ήπιας κυκλοφορίας οχημάτων (αυτοκίνητα) -μη συχνή διέλευση και κυκλοφορίας φορτοεκφωρτικών μηχανημάτων (κλαρκ) - ΦΟΡΤΙΟ ΔΟΚΙΜΗΣ Kn - ΑΝΤΟΧΗ 12,5 > 25tn - Πάχους 5 και 8mm. (για κανάλι S250 μόνο σχάρα πάχους 8mm) - Για περιοχές κυκλοφορίας οχημάτων (αυτοκίνητα, φορτηγά) και κυκλοφορίας φορτοεκφωρτικών μηχανημάτων (κλαρκ) Κατασκευάζονται από ανοξείδωτο χάλυβα (AISI 304/316) Το πλάτος τους είναι 40mm μικρότερο από αυτό του καναλιού (πχ. για κανάλι πλάτους 150mm η σχάρα είναι 110mm, κλπ). ΙΝBCH.1

8 ΒΙΟΜΗΧΑΝΙΚΑ ΚΑΝΑΛΙΑ ΜΕ ΣΧΙΣΜΗ (SLOT) Περιγραφή: Ανοξείδωτα κανάλια αποστράγγισης υδάτων τύπου σχισμής βιομηχανικών εφαρμογών, χωρίς προσθήκη σχάρας. (Κατασκευή κατά παραγγελία τυποποιημένων και εξειδικευμένων διαστάσεων) Τεχνικά χαρακτηριστικά: Κατασκευάζονται από ανοξείδωτο χάλυβα, (από φύλλα 2mm AISI 304 ή 316) Με δυνατότητα αυξομείωσης του ύψους, (ειδικά στηρίγματα για εύκολη εγκατάσταση) Διαθέτουν εγκάρσια εσωτερική ρύση που εξασφαλίζει γρήγορη απορροή ΚΑΝΑΛΙ MAXI SLOT ΚΑΝΑΛΙ MINI SLOT Σε 2 τύπους: - Maxi Slot 20mm - Mini Slot 8mm (ιδανικό για πισίνες) Τα βιομηχανικά κανάλια SLOT διατίθενται σε τυποποιημένες διαστάσεις πλάτους 60mm, σχισμής 20mm ή 8mm και μήκους από 1 έως 4 μέτρα. Για μήκος μεγαλύτερο των 4 μέτρων υπάρχουν ειδικές ενώσεις που επιτρέπουν την ασφαλή και ενιαία τοποθέτηση τους. Κατασκευάζονται με ειδικό προφίλ ακμής ώστε να είναι κατάλληλα για όλους τους τύπους δαπέδων. Η επιλογή της εξόδου / των εξόδων για την ένωση με το δίκτυο των σωλήνων γίνεται από τον κατάλογο των Βιομηχανικών Σιφωνιών. ΙΝBCH.2

9 Ο ΣΩΣΤΟΣ ΣΧΕΔΙΑΣΜΟΣ ΒΙΟΜΗΧΑΝΙΚΟΥ ΚΑΝΑΛΙΟΥ ΓΙΑ ΑΠΟΤΕΛΕΣΜΑΤΙΚΟ ΑΠΟΧΕΤΕΥΤΙΚΟ ΣΥΣΤΗΜΑ ΕΞΑΡΤΑΤΑΙ ΑΠΟ ΤΑ ΑΚΟΛΟΥΘΑ ΣΗΜΕΙΑ: ΤΟ ΜΗΚΟΣ ΤΟΥ ΚΑΝΑΛΙΟΥ ΤΟ ΠΛΑΤΟΣ ΤΟΥ ΚΑΝΑΛΙΟΥ ΤΟ ΣΧΗΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΑΝΑΛΙΟΥ (ΙΣΙΟ, ΓΩΝΙΑΚΟ ΚΛΠ) ΤΟ ΔΙΑΘΕΣΙΜΟ ΥΨΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Η ΒΑΣΗ ΤΟΥ ΚΑΝΑΛΙΟΥ (V Ή FLAT) Η ΚΑΤΑ ΜΗΚΟΥΣ ΒΥΘΙΣΗ (ΕΝΣΩΜΑΤΩΜΕΝΗ ΡΥΣΗ -SLOPE RATE) Ο ΤΥΠΟΣ ΤΗΣ ΣΧΑΡΑΣ ΚΑΤΑ ΠΡΟΣΕΓΓΙΣΗ Η ΠΟΣΟΣΤΗΤΑ ΝΕΡΟΥ ΠΟΥ ΘΑ ΠΕΦΤΕΙ ΣΤΗΝ ΠΕΡΙΟΧΗ ΠΟΥ ΘΑ ΤΟΠΟΘΕΤΗΘΕΙ ΤΟ ΚΑΝΑΛΙ, Ή Ο ΤΥΠΟΣ, Ο ΑΡΙΘΜΟΣ ΚΑΙ Η ΘΕΣΗ ΤΩΝ ΕΞΟΔΩΝ Η ΑΠΑΙΤΟΥΜΕΝΗ ΑΝΤΟΧΗ (ΦΟΡΤΙΟ) Η ΜΟΝΩΣΗ ΚΑΤΩ ΑΠΟ ΤΟ ΔΑΠΕΔΟ ( ΣΙΦΩΝΙ ΑΠΛΟ Ή ΜΕ ΦΛΑΝΤΖΑ) Ο ΤΥΠΟΣ ΔΑΠΕΔΟΥ Hadco Hatchery Saudi Arabia Menen Psychiatric Center Menen, Belgium Dr. Oetker GmbH Lebcz, Poland Novartis Basel, Switzerland
