AΥΤΟΚΑΘΑΡΙΖOΜΕΝΟ ΣΤΟΙΧΕIΟ ΦIΛΤΡΑΝΣΗΣ. Αυτοκαθαριζόμενη εσχάρα τύπου μεταφορικής ταινίας

Transcript

1 AΥΤΟΚΑΘΑΡΙΖOΜΕΝΟ ΣΤΟΙΧΕIΟ ΦIΛΤΡΑΝΣΗΣ Αυτοκαθαριζόμενη εσχάρα τύπου μεταφορικής ταινίας

2 Αυτοκαθαριζόμενη εσχάρα τύπου μεταφορικής ταινίας CE Θωρακίσεις ασφαλείας από ατύχημα Η εσχάρα VANGUARD V2 διαθέτει στο βασικό εξοπλισμό εμπρόσθιες και οπίσθιες θωρακίσεις αποτροπής ατυχήματος, σε συμμόρφωση με την Οδηγία 89/392 EEC (και f.f.). Αυτές οι θωρακίσεις είναι κατασκευασμένες από ανθεκτικό ανοξείδωτο χάλυβα AISI 304 και περικλείουν πλήρως τα κινούμενα μέρη του VANGUARD V2. Εκτροπείς Στερεών Το πλαίσιο της εσχάρας VANGUARD V2 είναι εξοπλισμένο, κατά μήκος, με μια σειρά καμπύλων τμημάτων στο περίβλημα της μεταφορικής ταινίας που εκτρέπει όλα τα στερεά στη μεταφορική ταινία εσχάρωσης. Επομένως, δεν επιτρέπεται στα στερεά να συσσωρεύονται μεταξύ του περιβλήματος και της μεταφορικής ταινίας ή μεταξύ περιβλήματος και του τοιχώματος. Συγκρότημα μεταφορικής ταινίας φίλτρου Η κατάλληλη τάση της μεταφορικής ταινίας εξασφαλίζεται από τη στήριξη του άξονα οδήγησης σε μπλοκ εδράνων βάσης επί των διατάξεων ολίσθησης, ρυθμισμένα με ειδικούς κοχλίες και σπειρώματα κορυφής. Αυτό παρέχει στην εσχάρα VANGUARD V2 υψηλότερο βαθμό δομικής ακεραιότητας σε σχέση με άλλες εσχάρες. Αποσπώμενη Κεφαλή Η εσχάρα VANGUARD V2 είναι εξοπλισμένη με αποσπώμενη κεφαλή : δηλαδή, το άνω μέρος της μπορεί να αφαιρεθεί πολύ εύκολα από το μεσαίο πλαίσιο. Αυτό επιτρέπει την εκτέλεση όλων των κύριων εργασιών συντήρησης χωρίς την αφαίρεση της εσχάρας από το κανάλι. Ηλ/μειωτήρας πλευρικής έδρασης Ο ηλ/μειωτήρας είναι τοποθετημένος στην δεξιά πλευρά του VANGUARD V2 και συνδέεται απευθείας με τον κύριο άξονα οδήγησης μέσω ενός βραχίονα ροπής, που είναι αγκυρωμένος στο πλαίσιο. Αυτός ο άξονας οδήγησης, βαρέως τύπου, στηρίζεται μέσω δύο μόνο εξωτερικών στηρίξεων όσον αφορά την άτρακτο. Περιοριστής ροπής Ο περιοριστής ροπής είναι ενσωματωμένος στον ηλ/μειωτήρα, είναι εύκολος στη ρύθμιση και δεν απαιτεί συντήρηση. Επειδή λειτουργεί σε λουτρό λιπαντικού, αποτρέπει ζημιές στους οδοντωτούς μηχανισμούς, σε περίπτωση ολίσθησης. Ενισχυμένο Πλαίσιο Στάνταρ από ανοξείδωτο χάλυβα AISI 304.

3 Αυτοκαθαριζόμενη εσχάρα τύπου μεταφορικής ταινίας Η αυτοκαθαριζόμενη εσχάρα είναι ειδικά σχεδιασμένη για την απομάκρυνση μεγάλων στερεών από εισροές αστικών και βιομηχανικών υγρών αποβλήτων. Η εσχάρα VANGUARD V2 είναι ειδικά σχεδιασμένη για εγκατάσταση εντός καναλιού και απομακρύνει τη μέγιστη ποσότητα στερεών που δεν μπορούν να υποστούν επεξεργασία σε μονάδες αστικών ή βιομηχανικών υγρών αποβλήτων, και για το λόγο αυτό, μειώνει τη συντήρηση σε όλο τον υπόλοιπο εξοπλισμό. Με υγρά απόβλητα από μονάδες παραγωγής ή υπονόμους, το φίλτρο VANGUARD V2 συγκρατεί και επεξεργάζεται απόβλητα που δεν είναι δυνατόν να απορριφθούν και τα οποία θα ήταν επιζήμια για τη λειτουργία των πιο απαιτητικών μονάδων φιλτραρίσματος που ακολουθούν ή για τα στοιχεία οποιονδήποτε εγκαταστάσεων επεξεργασίας στα κατάντη. Χαρακτηριστικές εγκαταστάσεις Εγκαταστάσεις επεξεργασίας αστικών υδάτων Εγκαταστάσεις βιομηχανικής πλύσης Βιομηχανίες χάρτου Γαλακτοκομικά και ζαχαρώδη Ζωοτεχνική αναπαραγωγή Σφαγεία Βυρσοδεψεία Βιομηχανία υφασμάτων Βιομηχανία τροφίμων Βιομηχανία συντήρησης τροφίμων Χημική και πετροχημική βιομηχανία

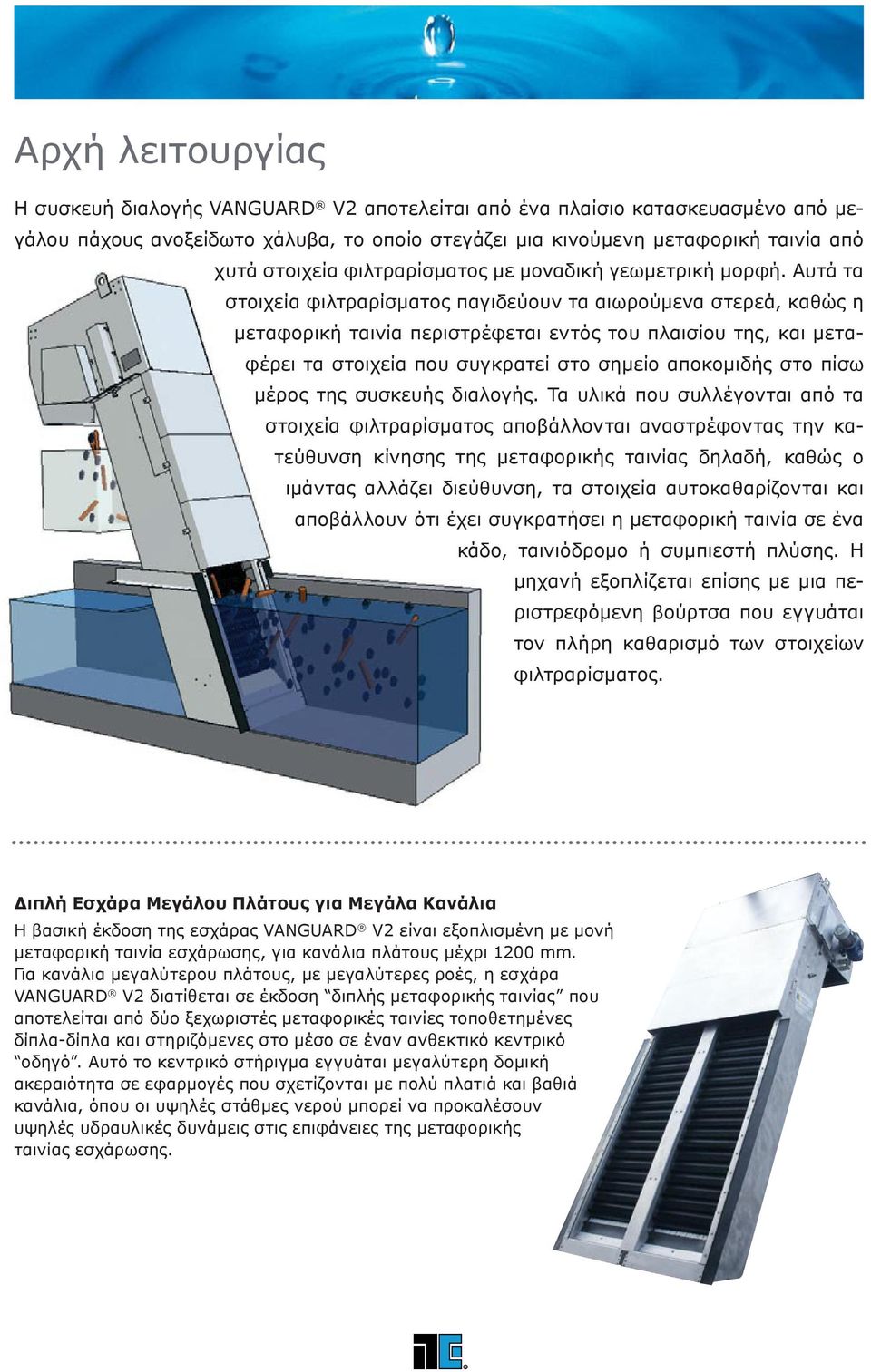

4 Αρχή λειτουργίας Η συσκευή διαλογής VANGUARD V2 αποτελείται από ένα πλαίσιο κατασκευασμένο από μεγάλου πάχους ανοξείδωτο χάλυβα, το οποίο στεγάζει μια κινούμενη μεταφορική ταινία από χυτά στοιχεία φιλτραρίσματος με μοναδική γεωμετρική μορφή. Αυτά τα στοιχεία φιλτραρίσματος παγιδεύουν τα αιωρούμενα στερεά, καθώς η μεταφορική ταινία περιστρέφεται εντός του πλαισίου της, και μεταφέρει τα στοιχεία που συγκρατεί στο σημείο αποκομιδής στο πίσω μέρος της συσκευής διαλογής. Τα υλικά που συλλέγονται από τα στοιχεία φιλτραρίσματος αποβάλλονται αναστρέφοντας την κατεύθυνση κίνησης της μεταφορικής ταινίας δηλαδή, καθώς ο ιμάντας αλλάζει διεύθυνση, τα στοιχεία αυτοκαθαρίζονται και αποβάλλουν ότι έχει συγκρατήσει η μεταφορική ταινία σε ένα κάδο, ταινιόδρομο ή συμπιεστή πλύσης. Η μηχανή εξοπλίζεται επίσης με μια περιστρεφόμενη βούρτσα που εγγυάται τον πλήρη καθαρισμό των στοιχείων φιλτραρίσματος. Διπλή Εσχάρα Μεγάλου Πλάτους για Μεγάλα Κανάλια Η βασική έκδοση της εσχάρας VANGUARD V2 είναι εξοπλισμένη με μονή μεταφορική ταινία εσχάρωσης, για κανάλια πλάτους μέχρι 1200 mm. Για κανάλια μεγαλύτερου πλάτους, με μεγαλύτερες ροές, η εσχάρα VANGUARD V2 διατίθεται σε έκδοση διπλής μεταφορικής ταινίας που αποτελείται από δύο ξεχωριστές μεταφορικές ταινίες τοποθετημένες δίπλα-δίπλα και στηριζόμενες στο μέσο σε έναν ανθεκτικό κεντρικό οδηγό. Αυτό το κεντρικό στήριγμα εγγυάται μεγαλύτερη δομική ακεραιότητα σε εφαρμογές που σχετίζονται με πολύ πλατιά και βαθιά κανάλια, όπου οι υψηλές στάθμες νερού μπορεί να προκαλέσουν υψηλές υδραυλικές δυνάμεις στις επιφάνειες της μεταφορικής ταινίας εσχάρωσης.

5 Προαιρετικά Πλαίσιο και εξαρτήματα από ανοξείδωτο χάλυβα AISI L Μηχανική ή ηλεκτρονική συσκευή αυξομείωσης της ταχύτητας Περιστρεφόμενα έδρανα από ανοξείδωτο χάλυβα AISI L Σωλήνες πλύσης Περιστρεφόμενο σύστημα για τη συντήρηση της εσχάρας αγκυρωμένο στο κανάλι Ηλεκτρομαγνητική βαλβίδα για τους σωλήνες πλύσης Ηλεκτρικός πίνακας ελέγχου και χειρισμού Αμπερομετρικός ηλεκτρονόμος (ρελέ) με λειτουργία περιορισμού της ροπής Μηχανικός συμπλέκτης με εμπλεκόμενη συσκευή εκπομπής σήματος Αυτοκαθαριζόμενα Στοιχεία Φίλτρου Τα ακεταλικά στοιχεία φίλτρου είναι διαμορφωμένα σε ένα μοναδικό σχήμα που εγγυάται τη σχετική κίνηση του κάθε στοιχείου σε σχέση με τα άλλα στοιχεία φίλτρου και εγγυάται τον αυτοκαθαρισμό της ταινίας. Η ακεταλική ρητίνη έχει πολύ υψηλή μηχανική και χημική αντοχή, δεν επηρεάζεται από υπεριώδη ακτινοβολία, και δεν παρουσιάζει ευαισθησία σε υψηλές ή χαμηλές θερμοκρασίες. Τυπικά ανοίγματα 3, 6, 10 και 15 mm. Καθαρισμός μεταφορικής ταινίας εσχάρωσης Ο τέλειος καθαρισμός των επιφανειών εσχάρωσης εξασφαλίζεται από τη σχετική κίνηση των στοιχείων εσχάρωσης, τα οποία είναι αυτοκαθαριζόμενα. Το VANGUARD V2 χρησιμοποιεί επίσης μια περιστρεφόμενη βούρτσα που οδηγείται από τον κύριο άξονα οδήγησης, η οποία περιστρέφεται αντίθετα από τη μεταφορική ταινία εσχάρωσης και έτσι συμπληρώνει τη διαδικασία καθαρισμού.

6 Αυτοκαθαριζόμενη εσχάρα τύπου μεταφορικής ταινίας UNIBRAND ΜΟΝΗ ΜΕΤΑΦΟΡΙΚΗ ΤΑΙΝΙΑ ΔΙΠΛΗ ΜΕΤΑΦΟΡΙΚΗ ΤΑΙΝΙΑ Για μοντέλα με πλάτος και ύψος μεγαλύτερο από το βασικό, συμβουλευθείτε το Τεχνικό μας Γραφείο. ΓΡΑΦΕΙΟ & ΕΡΓΟΣΤΑΣΙΟ Via della Meccanica, 23/ Vicenza IΤΑLY Tηλ Φαξ info@nuoveenergie.it ΥΠΟΚΑΤΑΣΤΗΜΑ Piazza Mazzini, Dairago (MI) IΤΑLY Tηλ Φαξ dairago@nuoveenergie.it
