1 συστήματα αποστράγγισης δαπέδων ΣΙΦΟΝΙΑ - ΚΑΝΑΛΙΑ - ΣΧΑΡΕΣ - ΛΙΠΟΣΥΛΛΕΚΤΕΣ

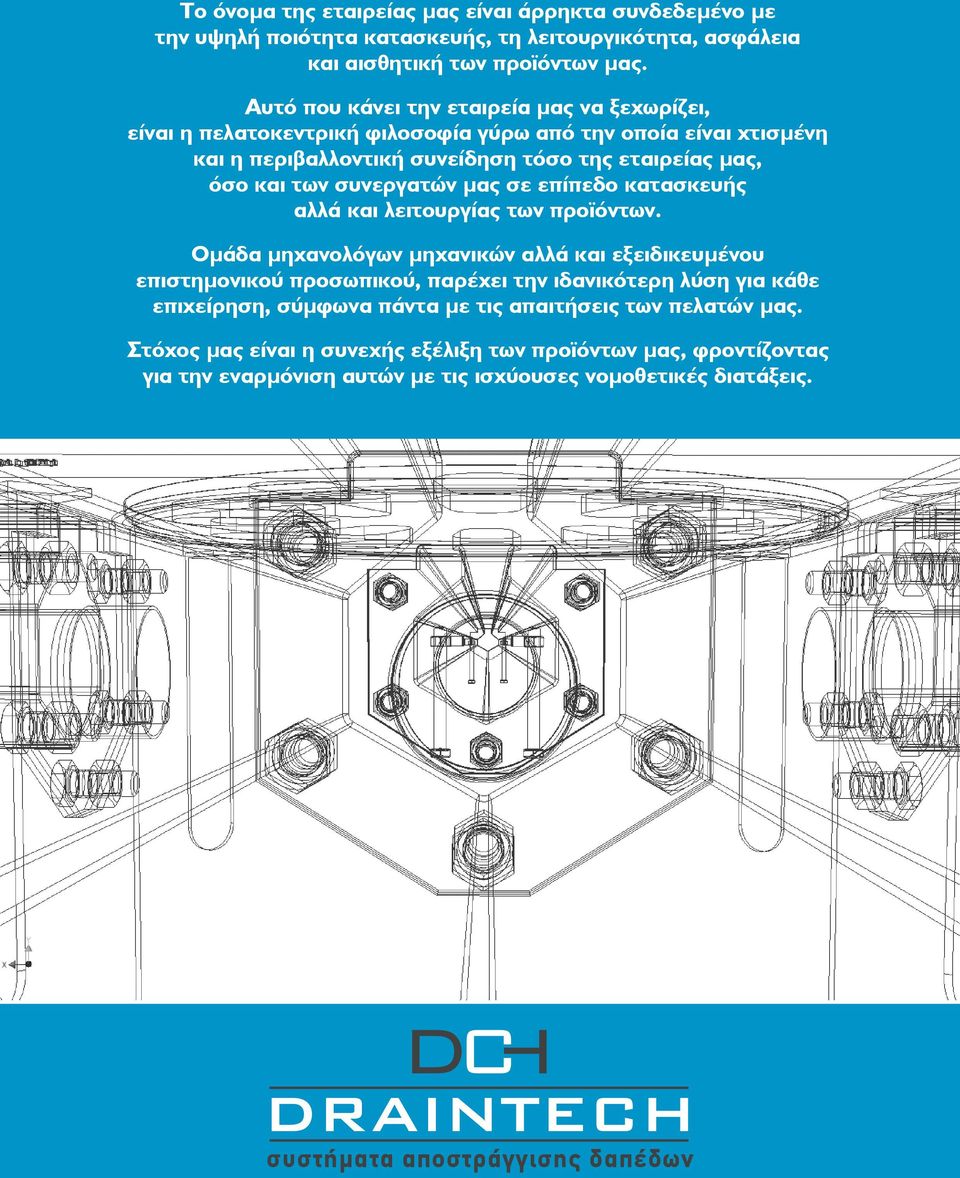

2 Το όνομα της εταιρείας μας είναι άρρηκτα συνδεδεμένο με την υψηλή ποιότητα κατασκευής, τη λειτουργικότητα, ασφάλεια και αισθητική των προϊόντων μας. Αυτό που κάνει την εταιρεία μας να ξεχωρίζει, είναι η πελατοκεντρική φιλοσοφία γύρω από την οποία είναι χτισμένη και η περιβαλλοντική συνείδηση τόσο της εταιρείας μας, όσο και των συνεργατών μας σε επίπεδο κατασκευής αλλά και λειτουργίας των προϊόντων. Ομάδα μηχανολόγων μηχανικών αλλά και εξειδικευμένου επιστημονικού προσωπικού, παρέχει την ιδανικότερη λύση για κάθε επιχείρηση, σύμφωνα πάντα με τις απαιτήσεις των πελατών μας. Στόχος μας είναι η συνεχής εξέλιξη των προϊόντων μας, φροντίζοντας για την εναρμόνιση αυτών με τις ισχύουσες νομοθετικές διατάξεις. συστήματα αποστράγγισης δαπέδων

συνεργατών μας σε επίπεδο κατασκευής αλλά και λειτουργίας των προϊόντων.

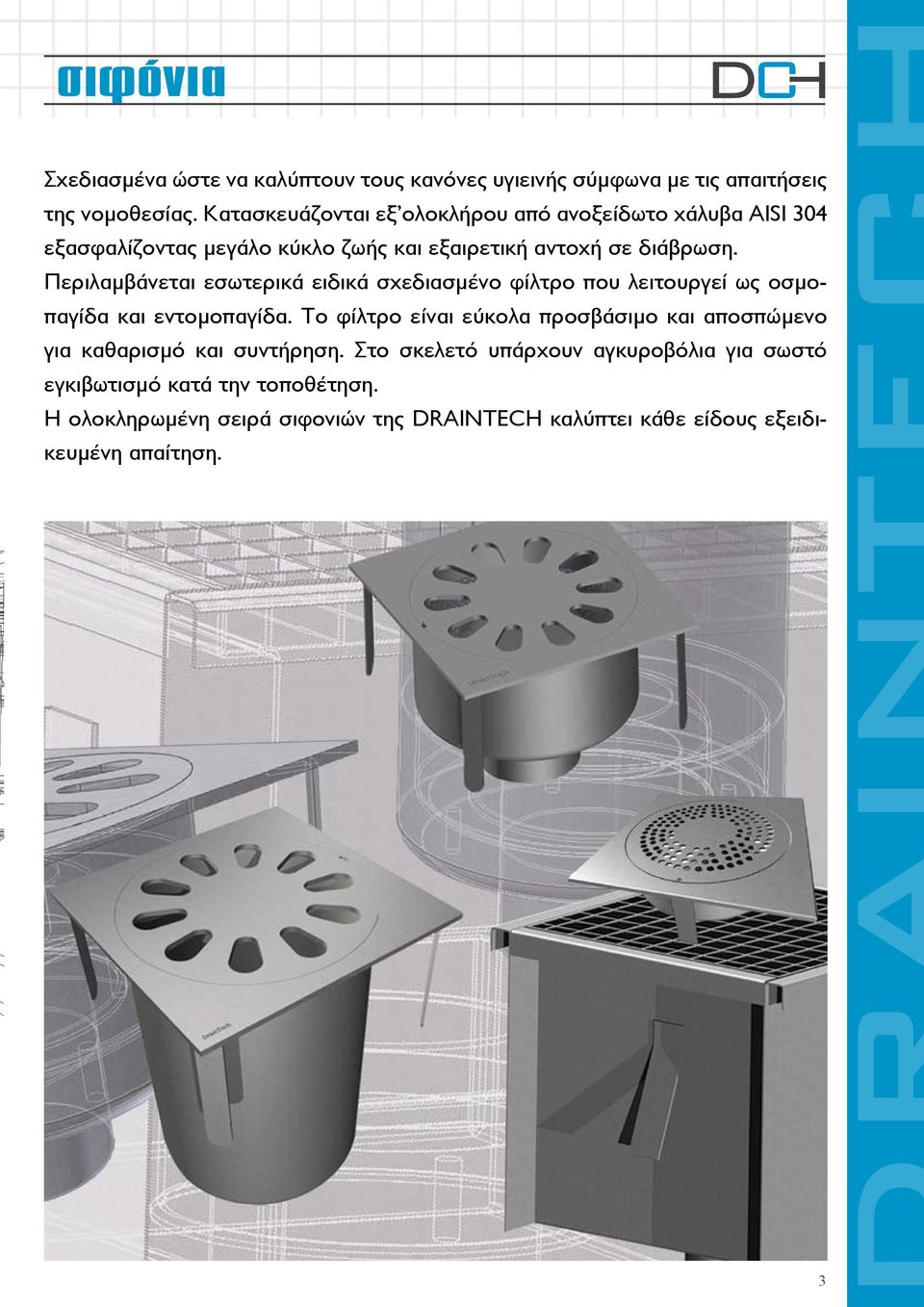

3 σιφόνια Σχεδιασμένα ώστε να καλύπτουν τους κανόνες υγιεινής σύμφωνα με τις απαιτήσεις της νομοθεσίας. Κατασκευάζονται εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI 304 εξασφαλίζοντας μεγάλο κύκλο ζωής και εξαιρετική αντοχή σε διάβρωση. Περιλαμβάνεται εσωτερικά ειδικά σχεδιασμένο φίλτρο που λειτουργεί ως οσμοπαγίδα και εντομοπαγίδα. Το φίλτρο είναι εύκολα προσβάσιμο και αποσπώμενο για καθαρισμό και συντήρηση. Στο σκελετό υπάρχουν αγκυροβόλια για σωστό εγκιβωτισμό κατά την τοποθέτηση. Η ολοκληρωμένη σειρά σιφονιών της DRAINTECH καλύπτει κάθε είδους εξειδικευμένη απαίτηση.

Περιλαμβάνεται εσωτερικά ειδικά σχεδιασμένο φίλτρο που λειτουργεί ως οσμοπαγίδα και εντομοπαγίδα.

4 σιφόνια ΣΙΦΟΝΙ ΕΛΑΦΡΟΥ ΤΥΠΟΥ LDRS Ιδανικό για χώρους με μικρές αποστραγγιστικές απαιτήσεις. Κατάλληλο για επαγγελματική & οικιακή χρήση. Α C κάθετη απορροή B ΜΟΝΤΕΛΟ ΕΠΙΦΑΝΕΙΑ Αmm Bmm Cmm LDRS 150/40 ΓΥΑΛΙΣΤΕΡΟ LDRS 200/40 ΓΥΑΛΙΣΤΕΡΟ ΣΙΦΟΝΙ ΒΑΡΕΩΣ ΤΥΠΟΥ HDRS Η τετράγωνη αντιολισθηρή επιφάνεια πάχους 5mm εξασφαλίζει μεγάλη αντοχή σε υπερκείμενα φορτία. Α Β C D ΜΟΝΤΕΛΟ ΕΠΙΦΑΝΕΙΑ Αmm Bmm Cmm Dmm ΡΟΗ lt/min HDRS 200/130 HDRS 250/130 HDRS300/130 ΣΑΤΙΝΕ ΣΑΤΙΝΕ ΣΑΤΙΝΕ

Α C κάθετη απορροή B ΜΟΝΤΕΛΟ ΕΠΙΦΑΝΕΙΑ Αmm Bmm Cmm LDRS 150/40 ΓΥΑΛΙΣΤΕΡΟ 150 40 40 LDRS 200/40 ΓΥΑΛΙΣΤΕΡΟ 200 50 40 ΣΙΦΟΝΙ ΒΑΡΕΩΣ

5 σιφόνια ΣΙΦΟΝΙ ΒΑΡΕΩΣ ΤΥΠΟΥ HDRS για σύνδεση με κανάλι Ω Υπάρχει δυνατότητα κατασκευής από 1 εως 4 εισόδων για ένωση με κανάλι Ω Α B C D ΜΟΝΤΕΛΟ ΕΠΙΦΑΝΕΙΑ Αmm Bmm Cmm Dmm ΡΟΗ lt/min HDRS 250/250 C ΣΑΤΙΝΕ HDRS 250/300 C ΣΑΤΙΝΕ HDRS 300/250 C ΣΑΤΙΝΕ HDRS 300/300 C ΣΑΤΙΝΕ ΣΙΦΟΝΙ ΤΕΤΡΑΓΩΝΟ ΒΑΡΕΩΣ ΤΥΠΟΥ GDRS 300 Υπάρχει η δυνατότητα δημιουργίας από 1 έως 4 εισόδων για σύνδεση με κανάλι τύπου Π ή Ω. Α B C Η επιφάνεια καλύπτεται με αποσπώμενη σχάρα πλέξης 25x25mm που καθιστά εύκολη την επισκεψιμότητα του σιφονιού για καθαρισμό και συντήρηση. D ΜΟΝΤΕΛΟ ΕΠΙΦΑΝΕΙΑ Αmm Bmm Cmm Dmm ΡΟΗ lt/min GDRS 300/250 ΣΧΑΡΑ

ΣΙΦΟΝΙ ΤΕΤΡΑΓΩΝΟ ΒΑΡΕΩΣ ΤΥΠΟΥ GDRS 300 Υπάρχει η δυνατότητα δημιουργίας από 1 έως 4 εισόδων για σύνδεση με κανάλι τύπου Π ή Ω.

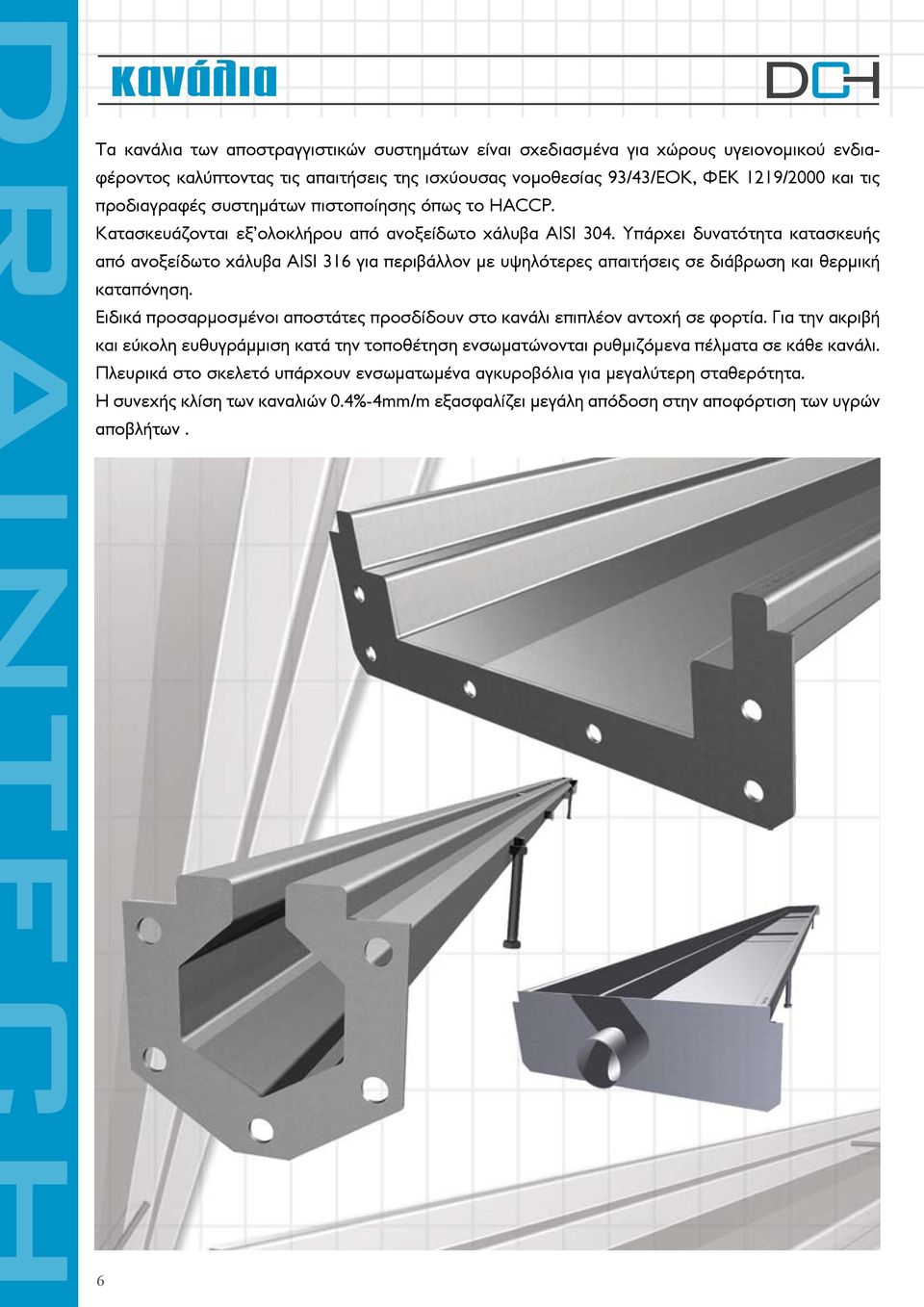

6 κανάλια Τα κανάλια των αποστραγγιστικών συστημάτων είναι σχεδιασμένα για χώρους υγειονομικού ενδιαφέροντος καλύπτοντας τις απαιτήσεις της ισχύουσας νομοθεσίας 93/43/EOK, ΦΕΚ 1219/2000 και τις προδιαγραφές συστημάτων πιστοποίησης όπως το HACCP. Κατασκευάζονται εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI 304. Υπάρχει δυνατότητα κατασκευής από ανοξείδωτο χάλυβα AISI 316 για περιβάλλον με υψηλότερες απαιτήσεις σε διάβρωση και θερμική καταπόνηση. Ειδικά προσαρμοσμένοι αποστάτες προσδίδουν στο κανάλι επιπλέον αντοχή σε φορτία. Για την ακριβή και εύκολη ευθυγράμμιση κατά την τοποθέτηση ενσωματώνονται ρυθμιζόμενα πέλματα σε κάθε κανάλι. Πλευρικά στο σκελετό υπάρχουν ενσωματωμένα αγκυροβόλια για μεγαλύτερη σταθερότητα. Η συνεχής κλίση των καναλιών 0.4%-4mm/m εξασφαλίζει μεγάλη απόδοση στην αποφόρτιση των υγρών αποβλήτων.

Υπάρχει δυνατότητα κατασκευής από ανοξείδωτο χάλυβα AISI 316 για περιβάλλον με υψηλότερες απαιτήσεις σε διάβρωση και θερμική καταπόνηση.

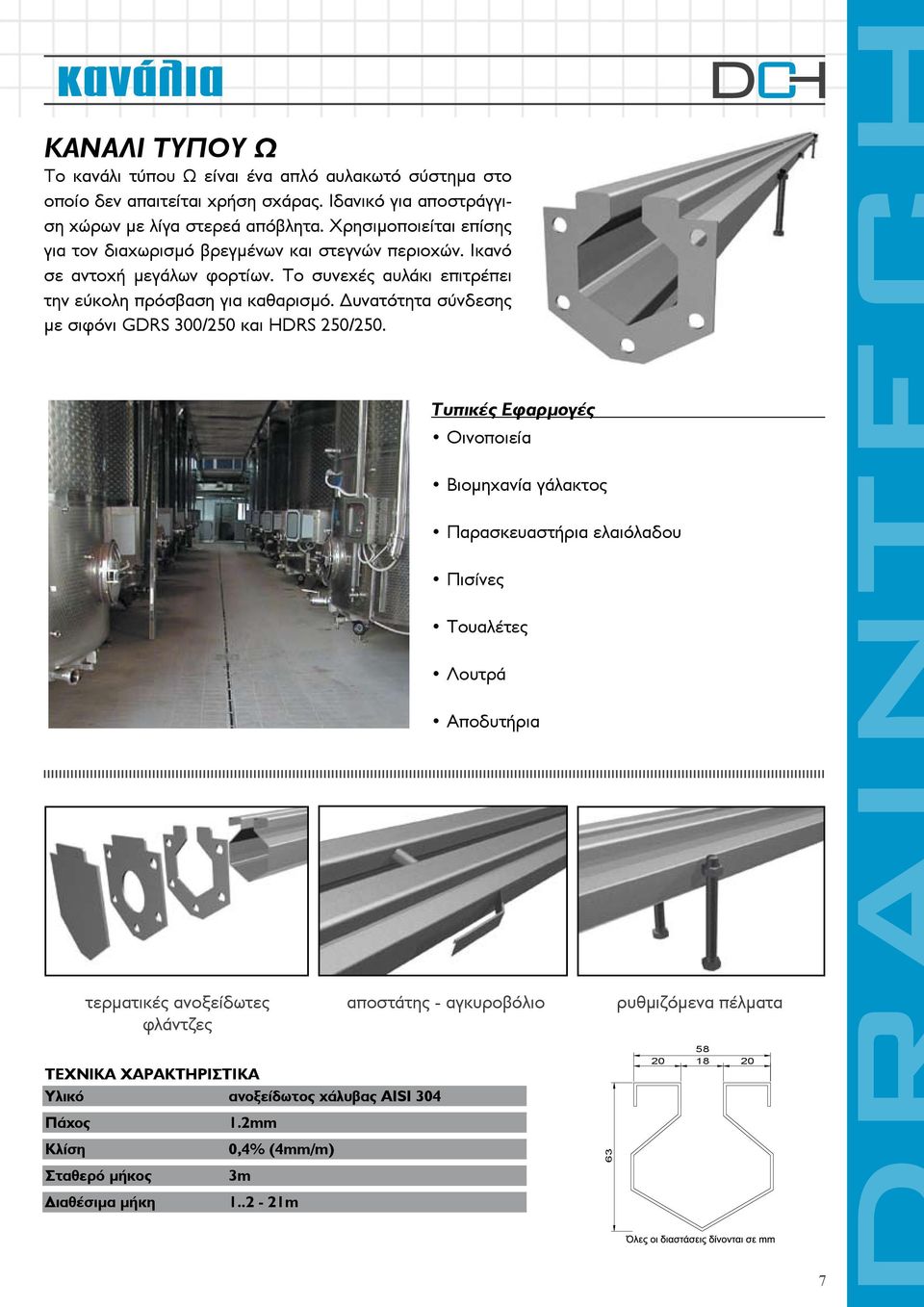

7 κανάλια ΚΑΝΑΛΙ ΤΥΠΟΥ Ω Το κανάλι τύπου Ω είναι ένα απλό αυλακωτό σύστημα στο οποίο δεν απαιτείται χρήση σχάρας. Ιδανικό για αποστράγγιση χώρων με λίγα στερεά απόβλητα. Χρησιμοποιείται επίσης για τον διαχωρισμό βρεγμένων και στεγνών περιοχών. Ικανό σε αντοχή μεγάλων φορτίων. Το συνεχές αυλάκι επιτρέπει την εύκολη πρόσβαση για καθαρισμό. Δυνατότητα σύνδεσης με σιφόνι GDRS 300/250 και HDRS 250/250. Τυπικές Εφαρμογές Οινοποιεία Βιομηχανία γάλακτος Παρασκευαστήρια ελαιόλαδου Πισίνες Τουαλέτες Λουτρά Αποδυτήρια τερματικές ανοξείδωτες φλάντζες αποστάτης - αγκυροβόλιο ρυθμιζόμενα πέλματα ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Υλικό ανοξείδωτος χάλυβας AISI Πάχος Κλίση Σταθερό μήκος Διαθέσιμα μήκη 1.2mm 0,4% (4mm/m) 3m m 63

Δυνατότητα σύνδεσης με σιφόνι GDRS 300/250 και HDRS 250/250.

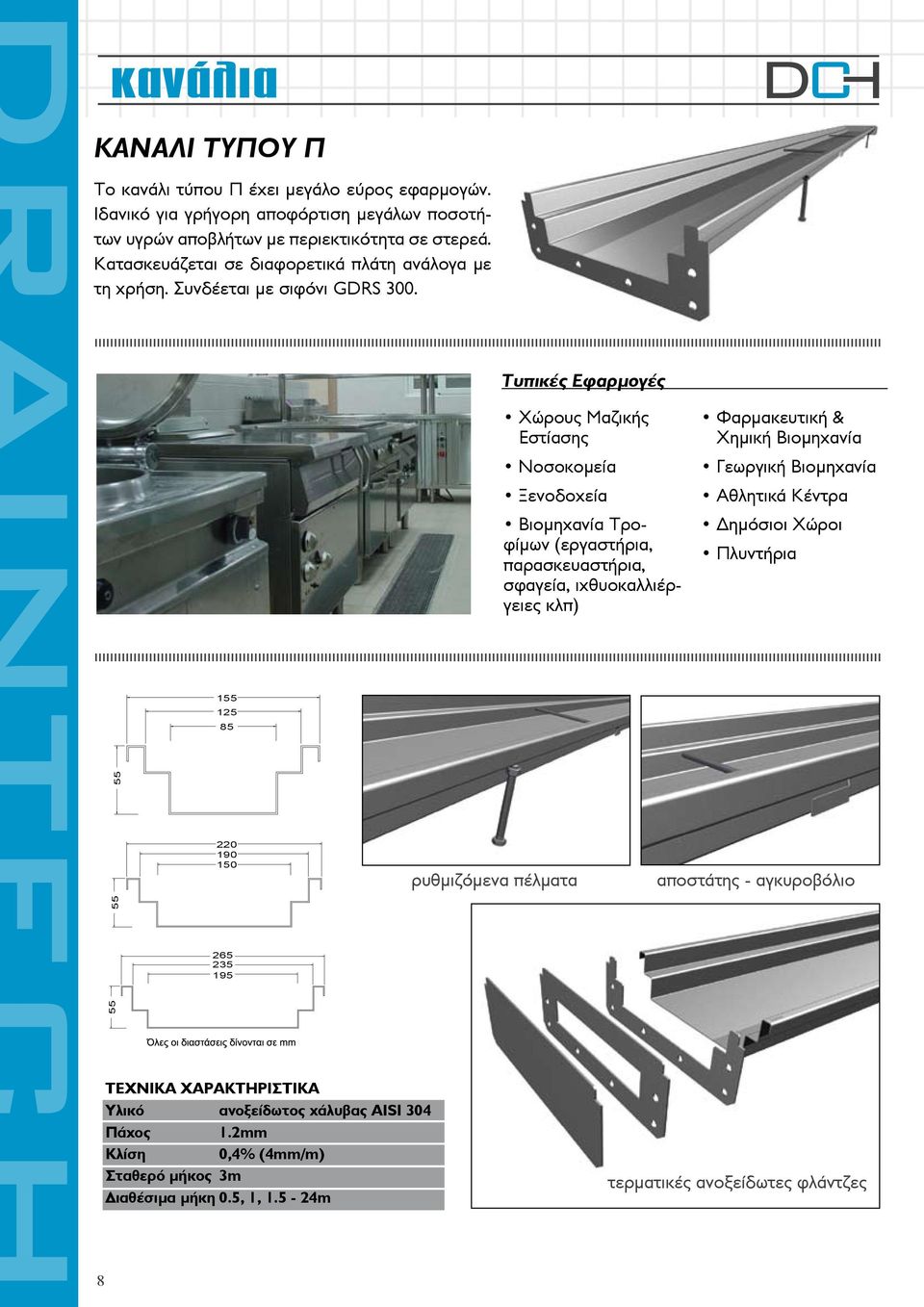

8 κανάλια ΚΑΝΑΛΙ ΤΥΠΟΥ Π Το κανάλι τύπου Π έχει μεγάλο εύρος εφαρμογών. Ιδανικό για γρήγορη αποφόρτιση μεγάλων ποσοτήτων υγρών αποβλήτων με περιεκτικότητα σε στερεά. Κατασκευάζεται σε διαφορετικά πλάτη ανάλογα με τη χρήση. Συνδέεται με σιφόνι GDRS 300. Τυπικές Εφαρμογές Χώρους Μαζικής Εστίασης Νοσοκομεία Ξενοδοχεία Βιομηχανία Τροφίμων (εργαστήρια, παρασκευαστήρια, σφαγεία, ιχθυοκαλλιέργειες κλπ) Φαρμακευτική & Χημική Βιομηχανία Γεωργική Βιομηχανία Αθλητικά Κέντρα Δημόσιοι Χώροι Πλυντήρια ρυθμιζόμενα πέλματα αποστάτης - αγκυροβόλιο ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Υλικό Πάχος Κλίση Σταθερό μήκος ανοξείδωτος χάλυβας AISI mm 0,4% (4mm/m) 3m Διαθέσιμα μήκη 0.5, 1, m τερματικές ανοξείδωτες φλάντζες

Τυπικές Εφαρμογές Χώρους Μαζικής Εστίασης Νοσοκομεία Ξενοδοχεία Βιομηχανία Τροφίμων (εργαστήρια, παρασκευαστήρια, σφαγεία, ιχθυοκαλλιέργειες κλπ) Φαρμακευτική & Χημική Βιομηχανία

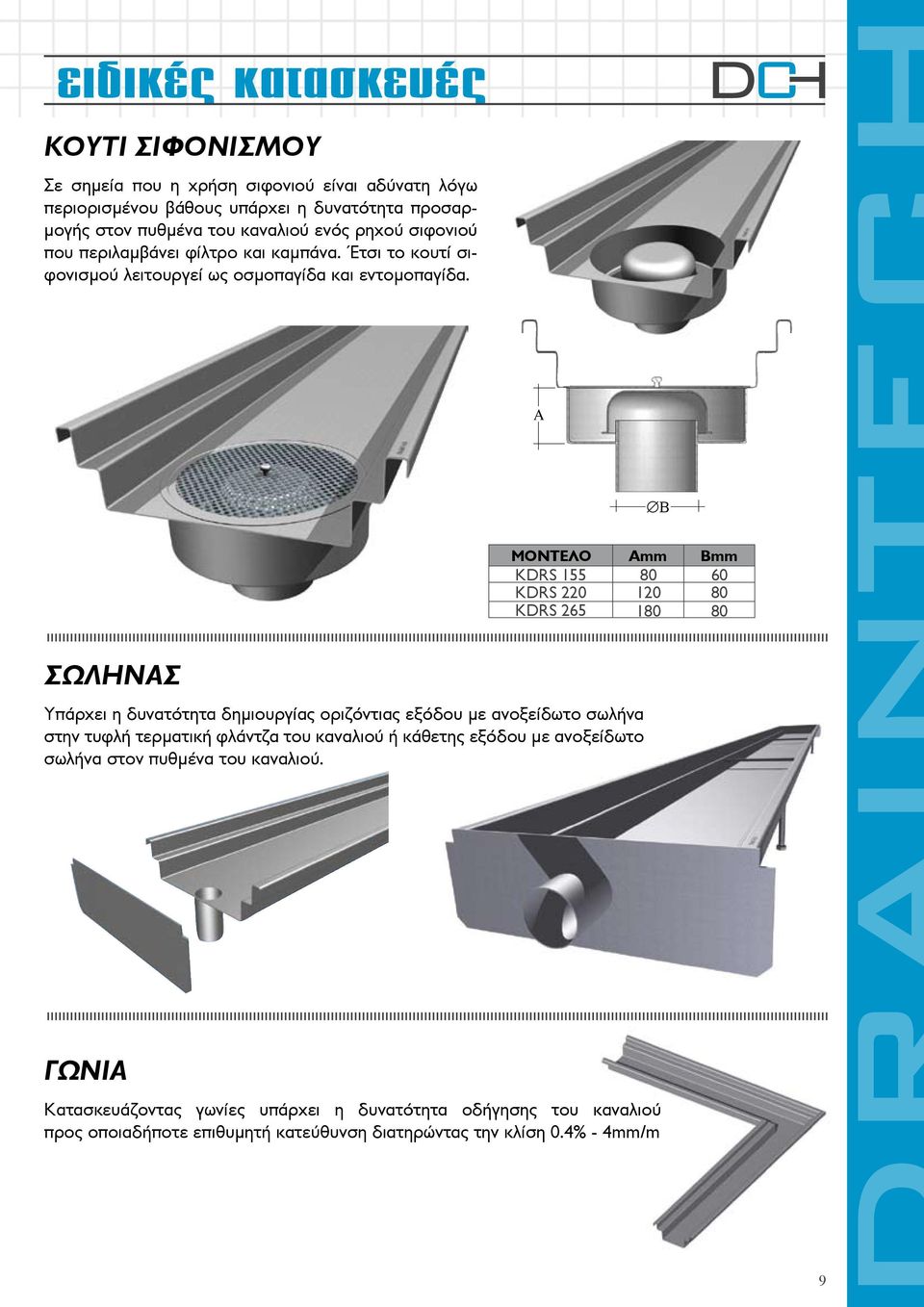

9 ειδικές κατασκευές ΚΟΥΤΙ ΣΙΦΟΝΙΣΜΟΥ Σε σημεία που η χρήση σιφονιού είναι αδύνατη λόγω περιορισμένου βάθους υπάρχει η δυνατότητα προσαρμογής στον πυθμένα του καναλιού ενός ρηχού σιφονιού που περιλαμβάνει φίλτρο και καμπάνα. Έτσι το κουτί σιφονισμού λειτουργεί ως οσμοπαγίδα και εντομοπαγίδα. A B ΜΟΝΤΕΛΟ KDRS 155 KDRS 220 KDRS 265 Αmm Bmm ΣΩΛΗΝΑΣ Υπάρχει η δυνατότητα δημιουργίας οριζόντιας εξόδου με ανοξείδωτο σωλήνα στην τυφλή τερματική φλάντζα του καναλιού ή κάθετης εξόδου με ανοξείδωτο σωλήνα στον πυθμένα του καναλιού. ΓΩΝΙΑ Κατασκευάζοντας γωνίες υπάρχει η δυνατότητα οδήγησης του καναλιού προς οποιαδήποτε επιθυμητή κατεύθυνση διατηρώντας την κλίση 0.4% - 4mm/m

A B ΜΟΝΤΕΛΟ KDRS 155 KDRS 220 KDRS 265 Αmm Bmm 80 60 120 80 180 80 ΣΩΛΗΝΑΣ Υπάρχει η δυνατότητα δημιουργίας οριζόντιας εξόδου με ανοξείδωτο σωλήνα στην τυφλή τερματική

10 συναρμολόγηση- τοποθέτηση 1. Κάθε κανάλι έχει ενσωματωμένη ανοξείδωτη φλάντζα στα άκρα του για να συνδεθεί με το επόμενο κανάλι ή με σιφόνι, αφού πρώτα τοποθετηθεί ενδιάμεσα ελαστική φλάντζα NBR. Με τη χρήση φλάντζας ΝBR εξασφαλίζεται η υδατοστεγανότητα του συστήματος καθώς και η απορρόφηση πιθανών διαστολών. Η συναρμολόγηση γίνεται βιδώνοντας τις φλάντζες με ανοξείδωτες βίδες. Για την ενίσχυση των υπερκείμενων άκρων είναι δυνατή η τοποθέτηση χαλύβδινης ράβδου κατά την εγκατάσταση. 2. Ακολουθεί η τοποθέτηση του καναλιού στο χώρο εγκιβωτισμού. 3. Αφού τοποθετηθεί το κανάλι γίνεται η ένωση με τους σωλήνες του αποχετευτικού δικτύου. Χρησιμοποιώντας αλφάδι και με την βοήθεια των ρυθμιζόμενων πελμάτων εξασφαλίζεται η ευθυγράμμιση του καναλιού με το τελείωμα του δαπέδου. Ρυθμιζόμενα πέλματα εξασφαλίζουν την συνεχόμενη κλίση 0.4% κατά την τοποθέτηση. 4. Έχοντας τοποθετήσει βάρος στο κανάλι για σταθεροποίηση, ακολουθεί η έκχυση τσιμέντου ταχείας πήξεως Αφού στεγνώσει το τσιμέντο, γίνεται η τοποθέτηση των σχαρών.

Για την ενίσχυση των υπερκείμενων άκρων είναι δυνατή η τοποθέτηση χαλύβδινης ράβδου κατά την εγκατάσταση. 2. Ακολουθεί η τοποθέτηση του καναλιού στο χώρο εγκιβωτισμού. 3.

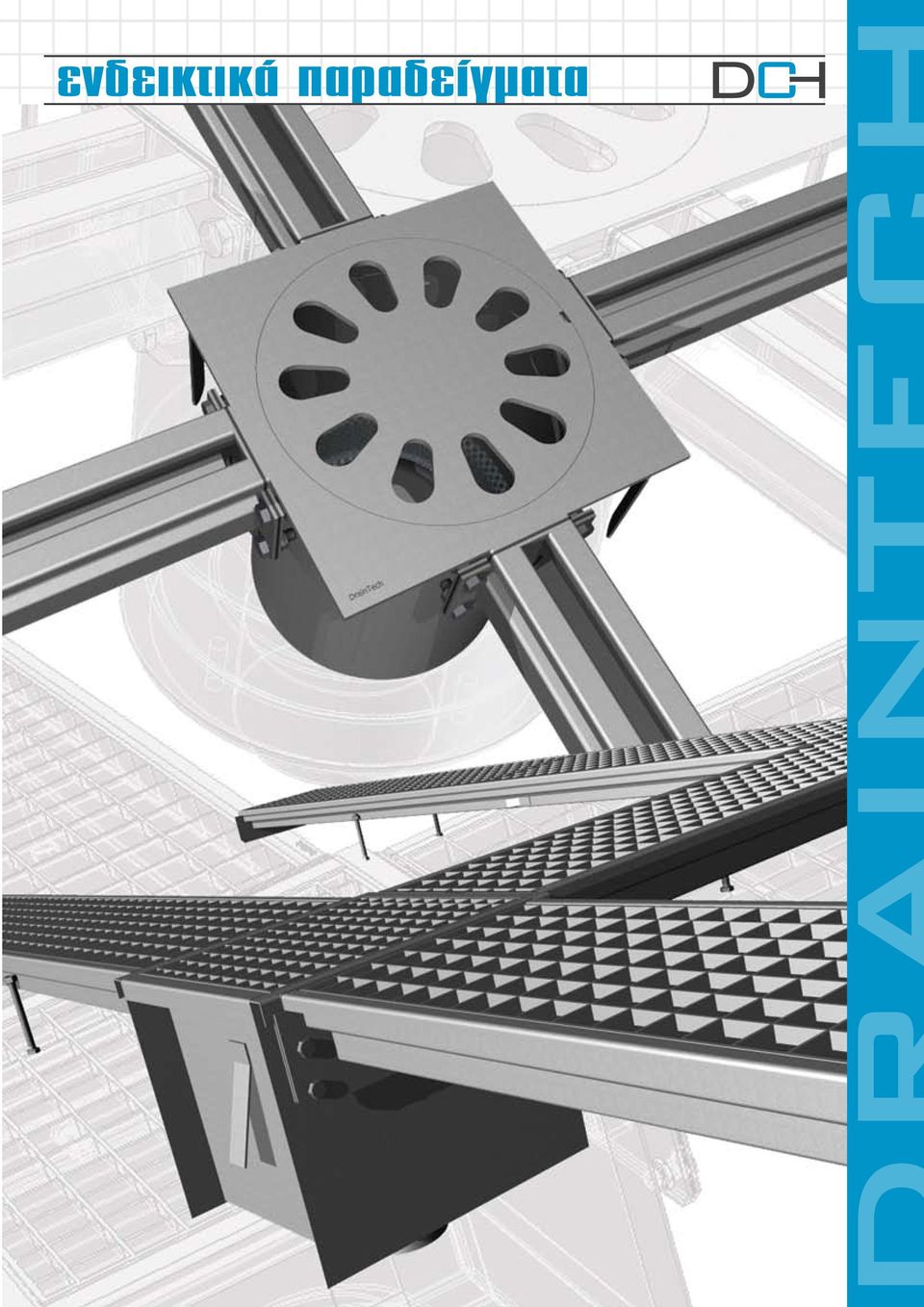

11 ενδεικτικά παραδείγματα 11

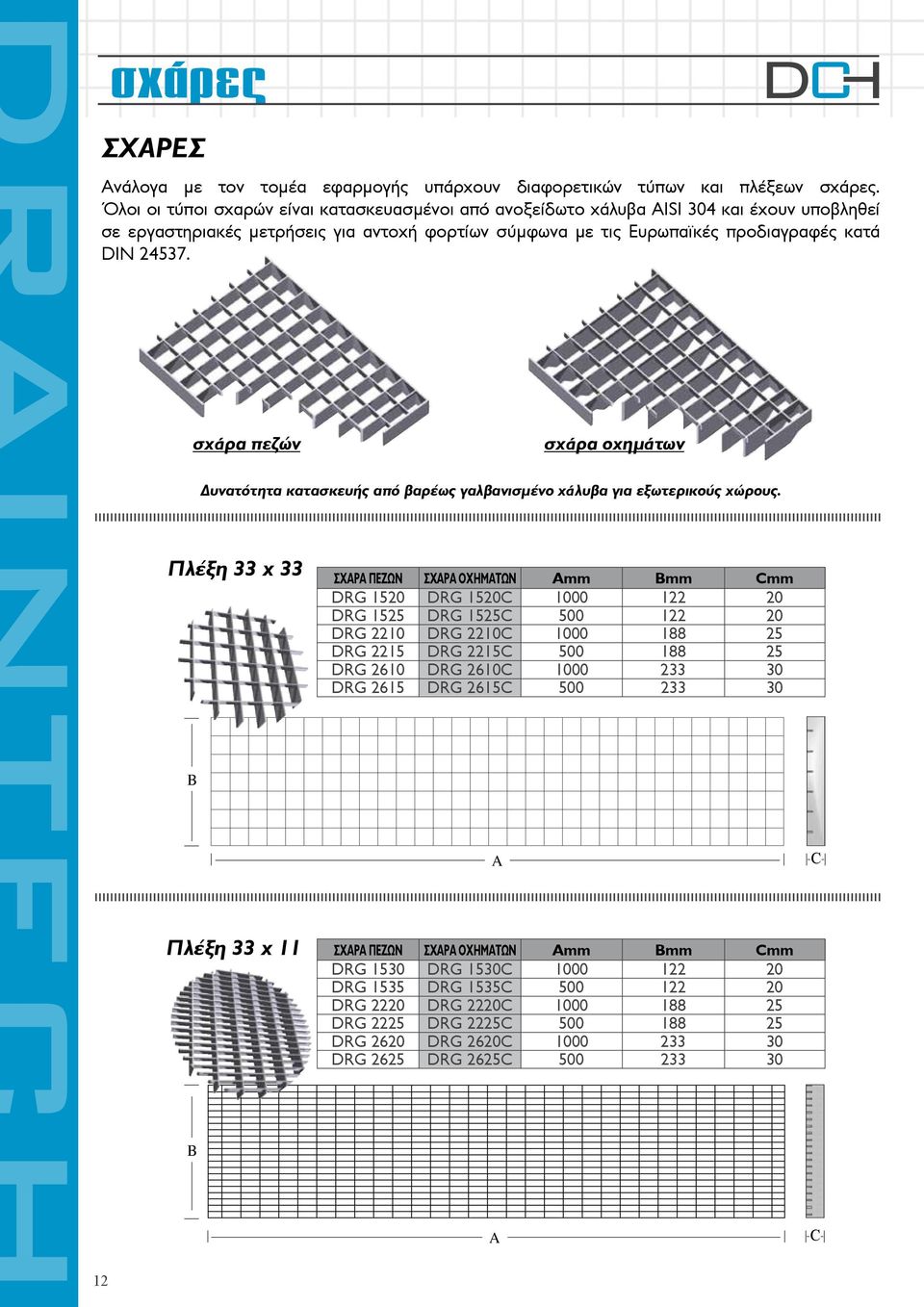

12 σχάρες ΣΧΑΡΕΣ Ανάλογα με τον τομέα εφαρμογής υπάρχουν διαφορετικών τύπων και πλέξεων σχάρες. Όλοι οι τύποι σχαρών είναι κατασκευασμένοι από ανοξείδωτο χάλυβα AISI 304 και έχουν υποβληθεί σε εργαστηριακές μετρήσεις για αντοχή φορτίων σύμφωνα με τις Ευρωπαϊκές προδιαγραφές κατά DIN σχάρα πεζών σχάρα οχημάτων Δυνατότητα κατασκευής από βαρέως γαλβανισμένο χάλυβα για εξωτερικούς χώρους. Πλέξη 33 χ 33 ΣΧΑΡΑ ΠΕΖΩΝ ΣΧΑΡΑ ΟΧΗΜΑΤΩΝ Amm Bmm DRG 1520 DRG 1525 DRG 2210 DRG 2215 DRG 2610 DRG 2615 DRG 1520C DRG 1525C DRG 2210C DRG 2215C DRG 2610C DRG 2615C Cmm B A C Πλέξη 33 χ 11 ΣΧΑΡΑ ΠΕΖΩΝ ΣΧΑΡΑ ΟΧΗΜΑΤΩΝ Amm Bmm DRG 1530 DRG 1535 DRG 2220 DRG 2225 DRG 2620 DRG 2625 DRG 1530C DRG 1535C DRG 2220C DRG 2225C DRG 2620C DRG 2625C Cmm B A C 12

σχάρα πεζών σχάρα οχημάτων Δυνατότητα κατασκευής από βαρέως γαλβανισμένο χάλυβα για εξωτερικούς χώρους.

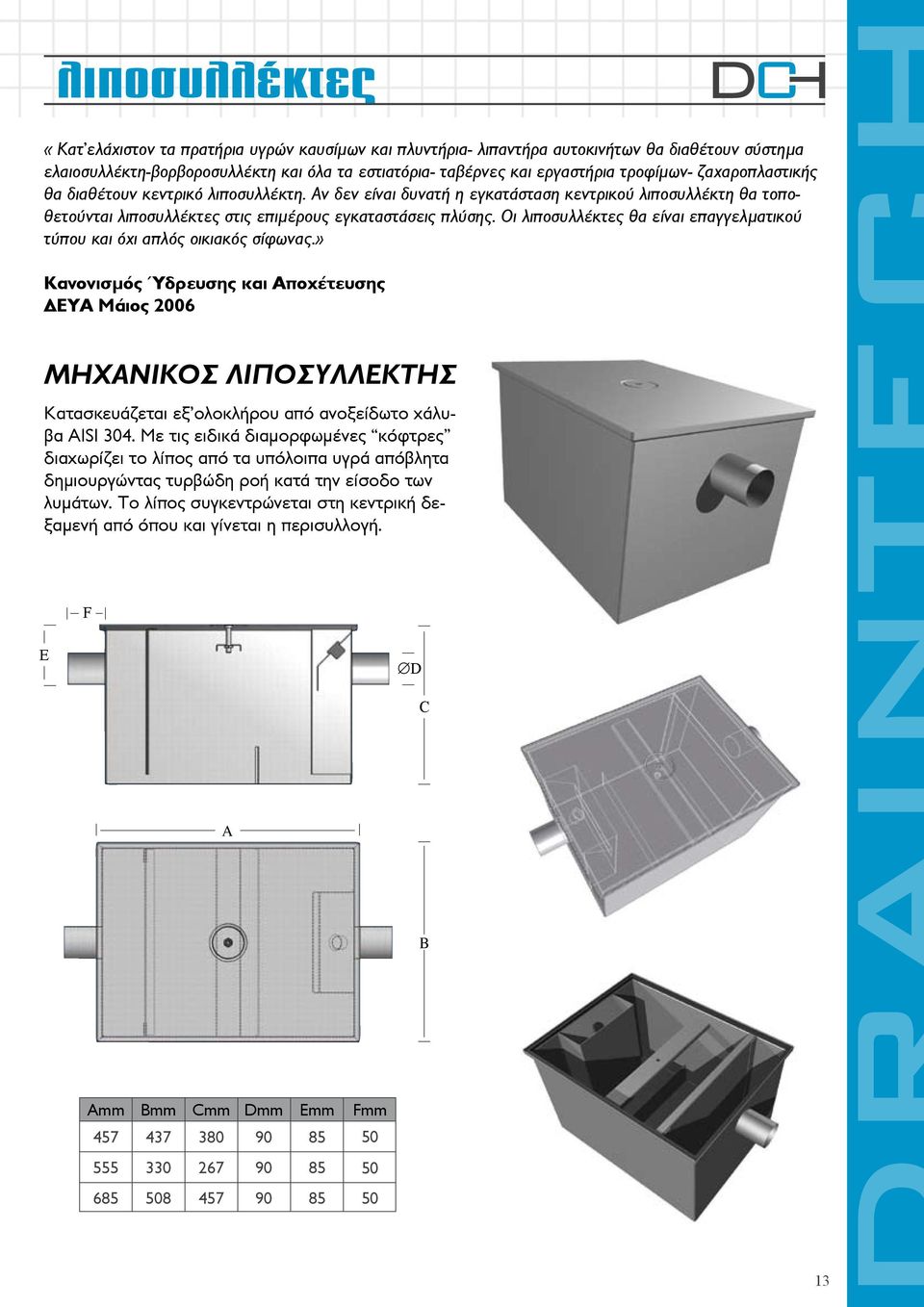

13 λιποσυλλέκτες «Κατ ελάχιστον τα πρατήρια υγρών καυσίμων και πλυντήρια- λιπαντήρα αυτοκινήτων θα διαθέτουν σύστημα ελαιοσυλλέκτη-βορβοροσυλλέκτη και όλα τα εστιατόρια- ταβέρνες και εργαστήρια τροφίμων- ζαχαροπλαστικής θα διαθέτουν κεντρικό λιποσυλλέκτη. Αν δεν είναι δυνατή η εγκατάσταση κεντρικού λιποσυλλέκτη θα τοποθετούνται λιποσυλλέκτες στις επιμέρους εγκαταστάσεις πλύσης. Οι λιποσυλλέκτες θα είναι επαγγελματικού τύπου και όχι απλός οικιακός σίφωνας.» Κανονισμός Ύδρευσης και Αποχέτευσης ΔΕΥΑ Μάιος 2006 ΜΗΧΑΝΙΚΟΣ ΛΙΠΟΣΥΛΛΕΚΤΗΣ Κατασκευάζεται εξ ολοκλήρου από ανοξείδωτο χάλυβα AISI 304. Με τις ειδικά διαμορφωμένες κόφτρες διαχωρίζει το λίπος από τα υπόλοιπα υγρά απόβλητα δημιουργώντας τυρβώδη ροή κατά την είσοδο των λυμάτων. Το λίπος συγκεντρώνεται στη κεντρική δεξαμενή από όπου και γίνεται η περισυλλογή. F E D C A B Amm Bmm Cmm Dmm Emm Fmm

Οι λιποσυλλέκτες θα είναι επαγγελματικού τύπου και όχι απλός οικιακός σίφωνας.

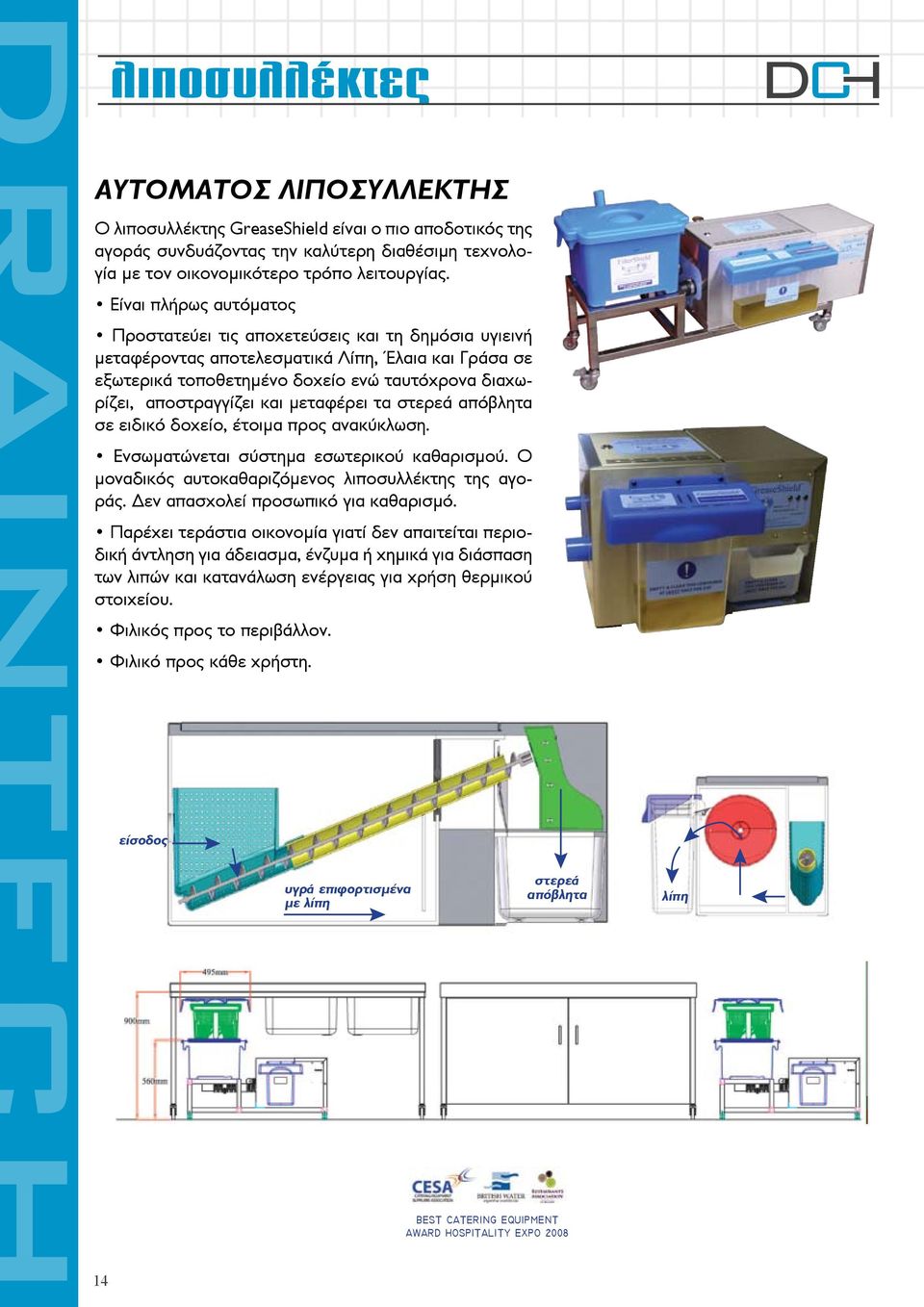

14 λιποσυλλέκτες ΑΥΤΟΜΑΤΟΣ ΛΙΠΟΣΥΛΛΕΚΤΗΣ Ο λιποσυλλέκτης GreaseShield είναι ο πιο αποδοτικός της αγοράς συνδυάζοντας την καλύτερη διαθέσιμη τεχνολογία με τον οικονομικότερο τρόπο λειτουργίας. Είναι πλήρως αυτόματος Προστατεύει τις αποχετεύσεις και τη δημόσια υγιεινή μεταφέροντας αποτελεσματικά Λίπη, Έλαια και Γράσα σε εξωτερικά τοποθετημένο δοχείο ενώ ταυτόχρονα διαχωρίζει, αποστραγγίζει και μεταφέρει τα στερεά απόβλητα σε ειδικό δοχείο, έτοιμα προς ανακύκλωση. Ενσωματώνεται σύστημα εσωτερικού καθαρισμού. Ο μοναδικός αυτοκαθαριζόμενος λιποσυλλέκτης της αγοράς. Δεν απασχολεί προσωπικό για καθαρισμό. Παρέχει τεράστια οικονομία γιατί δεν απαιτείται περιοδική άντληση για άδειασμα, ένζυμα ή χημικά για διάσπαση των λιπών και κατανάλωση ενέργειας για χρήση θερμικού στοιχείου. Φιλικός προς το περιβάλλον. Φιλικό προς κάθε χρήστη. είσοδος υγρά επιφορτισμένα με λίπη στερεά απόβλητα λίπη BEST CATERING EQUIPMENT AWARD HOSPITALITY EXPO

και μεταφέρει τα στερεά απόβλητα σε ειδικό δοχείο, έτοιμα προς ανακύκλωση. Ενσωματώνεται σύστημα εσωτερικού καθαρισμού. Ο μοναδικός αυτοκαθαριζόμενος λιποσυλλέκτης της αγοράς.

15 15

16 ΣΙΦΟΝΙΑ - ΚΑΝΑΛΙΑ - ΣΧΑΡΕΣ - ΛΙΠΟΣΥΛΛΕΚΤΕΣ συστήματα αποστράγγισης δαπέδων 12ο χλμ Ε.Ο. ΑΘΗΝΩΝ-ΛΑΜΙΑΣ - ΜΕΤΑΜΟΡΦΩΣΗ - ΤΚ Τηλ.: Fax: info@draintech.gr 16

ΑΘΗΝΩΝ-ΛΑΜΙΑΣ - ΜΕΤΑΜΟΡΦΩΣΗ - ΤΚ 14 451 Τηλ.
