Am<65% G2. 65% <_Am<80% G3. 80%<_Am<_90% G4. 90%<Am

Transcript

1

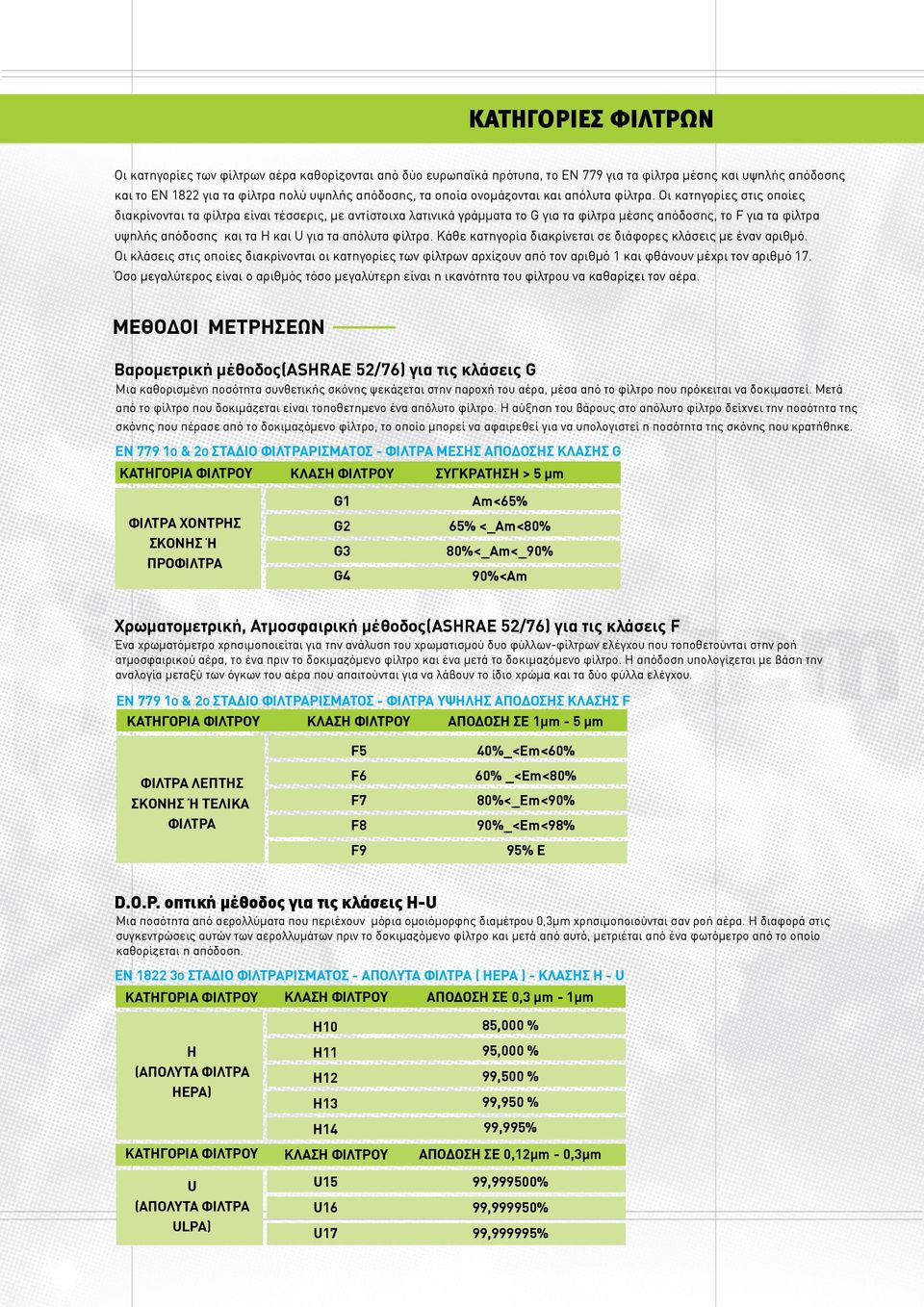

2 ΚΑΤΗΓΟΡΙΕΣ ΦΙΛΤΡΩΝ Οι κατηγορίες των φίλτρων αέρα καθορίζονται από δύο ευρωπαϊκά πρότυπα, το ΕΝ 779 για τα φίλτρα µέσης και υψηλής απόδοσης και το ΕΝ 1822 για τα φίλτρα πολύ υψηλής απόδοσης, τα οποία ονοµάζονται και απόλυτα φίλτρα. Οι κατηγορίες στις οποίες διακρίνονται τα φίλτρα είναι τέσσερις, µε αντίστοιχα λατινικά γράµµατα το G για τα φίλτρα µέσης απόδοσης, το F για τα φίλτρα υψηλής απόδοσης και τα H και U για τα απόλυτα φίλτρα. Κάθε κατηγορία διακρίνεται σε διάφορες κλάσεις µε έναν αριθµό. Οι κλάσεις στις οποίες διακρίνονται οι κατηγορίες των φίλτρων αρχίζουν από τον αριθµό 1 και φθάνουν µέχρι τον αριθµό 17. Όσο µεγαλύτερος είναι ο αριθµός τόσο µεγαλύτερη είναι η ικανότητα του φίλτρου να καθαρίζει τον αέρα. ΜΕΘΟΔΟΙ ΜΕΤΡΗΣΕΩΝ Βαροµετρική µέθοδος(ashrae 52/76) για τις κλάσεις G Μια καθορισµένη ποσότητα συνθετικής σκόνης ψεκάζεται στην παροχή του αέρα, µέσα από το φίλτρο που πρόκειται να δοκιµαστεί. Μετά από το φίλτρο που δοκιµάζεται είναι τοποθετηµενο ένα απόλυτο φίλτρο. Η αύξηση του βάρους στο απόλυτο φίλτρο δείχνει την ποσότητα της σκόνης που πέρασε από το δοκιµαζόµενο φίλτρο, το οποίο µπορεί να αφαιρεθεί για να υπολογιστεί η ποσότητα της σκόνης που κρατήθηκε. EN 779 1O & 2O ΣΤΑΔΙΟ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ - ΦΙΛΤΡΑ ΜΕΣΗΣ ΑΠΟΔΟΣΗΣ ΚΛΑΣΗΣ G ΚΑΤΗΓΟΡΙΑ ΦΙΛΤΡΟΥ ΦΙΛΤΡΑ ΧΟΝΤΡΗΣ ΣΚΟΝΗΣ Ή ΠΡΟΦΙΛΤΡΑ ΚΛΑΣΗ ΦΙΛΤΡΟΥ ΣΥΓΚΡΑΤΗΣΗ > 5 µm G1 Am< G2 <_Am<80 80<_Am<_90 90<Am Χρωµατοµετρική, Ατµοσφαιρική µέθοδος(ashrae 52/76) για τις κλάσεις F Ένα χρωµατόµετρο χρησιµοποιείται για την ανάλυση του χρωµατισµού δυο φύλλων-φίλτρων ελέγχου που τοποθετούνται στην ροή ατµοσφαιρικού αέρα, το ένα πριν το δοκιµαζόµενο φίλτρο και ένα µετά το δοκιµαζόµενο φίλτρο. Η απόδοση υπολογίζεται µε βάση την αναλογία µεταξύ των όγκων του αέρα που απαιτούνται για να λάβουν το ίδιο χρώµα και τα δύο φύλλα ελέγχου. EN 779 1O & 2O ΣΤΑΔΙΟ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ - ΦΙΛΤΡΑ ΥΨΗΛΗΣ ΑΠΟΔΟΣΗΣ ΚΛΑΣΗΣ F ΚΑΤΗΓΟΡΙΑ ΦΙΛΤΡΟΥ ΚΛΑΣΗ ΦΙΛΤΡΟΥ ΑΠΟΔΟΣΗ ΣΕ 1µm - 5 µm ΦΙΛΤΡΑ ΛΕΠΤΗΣ ΣΚΟΝΗΣ Ή ΤΕΛΙΚΑ ΦΙΛΤΡΑ F5 40_<Em<60 F6 60 _<Em<80 F7 80<_Em<90 F8 90_<Em< F9 E D.O.P. οπτική µέθοδος για τις κλάσεις H-U Μια ποσότητα από αερολλύµατα που περιέχουν µόρια οµοιόµορφης διαµέτρου 0,µm χρησιµοποιούνται σαν ροή αέρα. Η διαφορά στις συγκεντρώσεις αυτών των αερολλυµάτων πριν το δοκιµαζόµενο φίλτρο και µετά από αυτό, µετριέται από ένα φωτόµετρο από το οποίο καθορίζεται η απόδοση. EN 1822 O ΣΤΑΔΙΟ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ - ΑΠΟΛΥΤΑ ΦΙΛΤΡΑ ( HEPA ) - ΚΛΑΣΗΣ Η - U ΚΑΤΗΓΟΡΙΑ ΦΙΛΤΡΟΥ H (AΠΟΛΥΤΑ ΦΙΛΤΡΑ ΗΕΡΑ) ΚΑΤΗΓΟΡΙΑ ΦΙΛΤΡΟΥ U (AΠΟΛΥΤΑ ΦΙΛΤΡΑ ULPA) ΚΛΑΣΗ ΦΙΛΤΡΟΥ AΠΟΔΟΣΗ ΣΕ 0, µm - 1µm H10,000 H11,000 H12,500 H1,0 Η14,5 ΚΛΑΣΗ ΦΙΛΤΡΟΥ AΠΟΔΟΣΗ ΣΕ 0,12µm - 0,µm U15,00 U16,50 U17,

3 eπιλογεσ φιλτρων ΒΑΘΜΟΣ ΚΑΘΑΡΟΤΗΤΑΣ ΠΟΥ ΑΠΑΙΤΕΙΤΑΙ ΣΕ ΔΙΑΦΟΡΕΣ EΦΑΡΜΟΓΕΣ BAΘΜΟΣ ΚΑΘΑΡΙΟΤΗΤΑΣ ΑΠΟΔΟΣΗΣ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ EΦΑΡΜΟΓΕΣ BAΘΜΟΣ ΚΑΘΑΡΙΟΤΗΤΑΣ ΑΠΟΔΟΣΗΣ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ ΚΛΑΣΗ G ΒΑΡΟΜΕΤΡΙΚΗ ΚΛΑΣΗ H AΔΙΑΦΑΝΕΙΑΣ ΓΥΜΝΑΣΤΗΡΙΑ ΠΑΡΑΓΩΓΗ ΦΩΤΟΓΡΑΦΙΑΣ 90 ΠΕΡΙΠΤΕΡΑ ΕΚΘΕΣΕΩΝ ΧΗΜΙΚΕΣ ΒΙΟΜΗΧΑΝΙΕΣ ΓΚΑΡΑΖ ΠΑΡΑΓΩΓΗ ΠΛΑΣΤΙΚΩΝ ΕΚΚΛΗΣΙΕΣ 80 ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΠΝΟΥ ΚΛΑΣΗ F ΑΔΙΑΦΑΝΕΙΑΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΖΥΜΩΣΕΙΣ EΣΤΙΑΤΟΡΙΑ 45 ΠΑΡΑΓΩΓΗ ΜΑΓΙΑΣ ΚΙΝΗΜΑΤΟΓΡΑΦΟΙ 45 - ΑΙΘΟΥΣΕΣ ΥΠΟΛΟΓΙΣΤΩΝ ΕΜΠΟΡΙΚΑ ΚΑΤΑΣΤΗΜΑΤΑ 45 - ΧΗΜΙΚΑ ΕΡΓΑΣΤΗΡΙΑ ΞΕΝΟΔΟΧΕΙΑ 45 - ΙΑΤΡΙΚΑ ΕΡΓΑΣΤΗΡΙΑ ΓΡΑΦΕΙΑ 80 - ΜΑΙΕΥΤΗΡΙΑ ΚΑΤΟΙΚΙΕΣ 80 - ΧΩΡΟΙ ΑΚΤΙΝΟΘΕΡΑΠΕΙΑΣ ΨΥΚΤΙΚΟΙ ΘΑΛΑΜΟΙ ΧΕΙΡΟΥΡΓΙΑ,77 ΥΦΑΝΤΟΥΡΓΙΚΕΣ ΒΙΟΜΗΧ ΘΑΛΑΜΟΙ ΘΕΡΜΟΚΟΙΤΙΔΩΝ,77 ΘΑΛΑΜΟΙ ΒΑΦΗΣ ΧΩΡΟΙ ΓΕΝ. ΘΕΡΑΠΕΙΑΣ ΝΟΣΟΚΟΜΕΙΩΝ 90 - Ï êáèáñüò áýñáò... åßíáé óôï Ýñé µáò!

4 eπιλογεσ φιλτρων Οι επιλογή των φίλτρων που πρέπει να τοποθετηθούν ποικίλει ανάλογα µε τον χώρο, τον τύπο της εγκατάστασης κλιµατισµού, από τις επιδόσεις της,τα φύσικα χαρακτηριστικά του κτιρίου και από τις δραστηριότητες που αναπτύσσονται στο εσωτερικό του. Η πρακτική έχει υποδείξει τιµές αναφοράς για την ποιότητα του αέρα και τις επιδόσεις που απαιτούνται από τα φίλτρα. Οι παρακάτω πίνακες αποτελούν έναν οδηγό εργασίας για την σωστή επιλογή των φίλτρων. ΠΕΔΙΑ ΧΡΗΣΗΣ ΦΙΛΤΡΩΝ ΧΟΝΔΡΟΕΙΔΗ ΦΙΛΤΡΑ - ΒΑΘΜΟΣ ΔΙΑΧΩΡΙΣΜΟΥ ASHARE ΒΑΡΟΜΕΤΡΙΚΗ ΜΕΘΟΔΟΣ (G) > Ικανή για συγκράτηση ιφαντικές ίνες & έντοµα αποτελεσµατικά για την συγκράτηση της γύρης µη αποτελεσµατικά για την συγκράτηση της γύρης, καπνών και σωµατίδια που προκαλούν αµαύρωση των τοίχων περιορισµένη απόδοση µε καπνούς και σωµατίδια που προξενούν αµαύρωση των τοίχων πολύ υψηλή απόδοση µε βακτηρίδια ραδιενεργές σκόνες και όλων των ειδών τους καπνούς και τα αεροζόλ αρχικό φιλτράρισµα σχολεία, χώροι αρχείων εργαστήρια αυτόνοµα κλιµατιστίκα αυτόνοµα κλιµατιστίκα χειρουργεία, θάλαµοι αποστείρωσης υφαντουργική βιοµηχανία υφαντουργική βιοµηχανία χώροι µετρήσεων ακρίβειας ΛΕΠΤΑ ΦΙΛΤΡΑ-ΑΠΟΔΟΣΗ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ ASHARE ΧΡΩΜΑΤΟΜΕΤΡΙΚΗ - ΑΤΜΟΣΦΑΙΡΙΚΗ ΜΕΘΟΔΟΣ (F) αποτελεσµατικά για την συγκράτηση της γύρης µη αποτελεσµατικά σε καπνούς και σωµατίδια που προκαλούν αµαύρωση των τοίχων αποτελεσµατικά στην συγκράτηση σωµατιδίων που προξενούν αµαύρωση των τοίχων και νεφών λαδιού αποτελεσµατικά στην συγκράτηση σωµατιδίων που προξενούν αµαύρωση των τοίχων και νεφών λαδιού περιορισµένη απόδοση ενάντια σε καπνό τσιγάρου περιορισµένη απόδοση ενάντια σε καπνό τσιγάρου µονάδες αερισµού, αερόθερµα γραφεία, κινηµατογράφοι εργαστήρια γκαράζ, σιδηροδροµικά βαγόνια εργαστήρια,τηλεοπτικά στούντιο χειρουργεία, θάλαµοι αποστείρωσης πρόφιλτρα για ψιλά φίλτρα θαλάµους βαφής φαρµακοβιοµηχανίες ΜΙΚΡΟΦΙΛΤΡΑ - ΑΠΟΔΟΣΗ ΦΙΛΤΡΑΡΙΣΜΑΤΟΣ DOP - ΟΠΤΙΚΗ ΜΕΘΟΔΟΣ ( Η - U ) >,7 αποτελεσµατικά για την συγκράτηση της γύρης πολύ αποτελεσµατικά µε σωµατιδίων που προξενούν αµαύρωση των τοίχων και νεφών λαδιού µέγιστη επιτευκτή απόδοση στη συγκράτηση των σωµατιδίων, που απαιτείται εκεί που η καθαριότητα του αέρα έχει ιδιαίτερη σηµασία πολύ αποτελεσµατικά ενάντια σε βακτηρίδια περιορισµένη απόδοση ενάντια σε καπνό τσιγάρου περιορισµένη ικανότητα συγκράτησης σωµατιδίων που προξενούν αµαύρωση των τοίχων εγκαταστάσεις κλιµατισµού φαρµακευτική, εργαστήρια,νοσοκοµειακές εφαρµογές κουζίνες, βιοµηχανία τροφίµων προθάλαµοι χειρουργίων, αίθουσες υπολογιστών εργαστήρια για βακτηριολογικές ουσίες πρόφιλτρα για ψιλά φίλτρα θαλάµους αποστείρωσης αποστειρωµένα χειρουργεία εργαστήρια,φίλτρα για σωµατίδια µε αδρανή αέρια

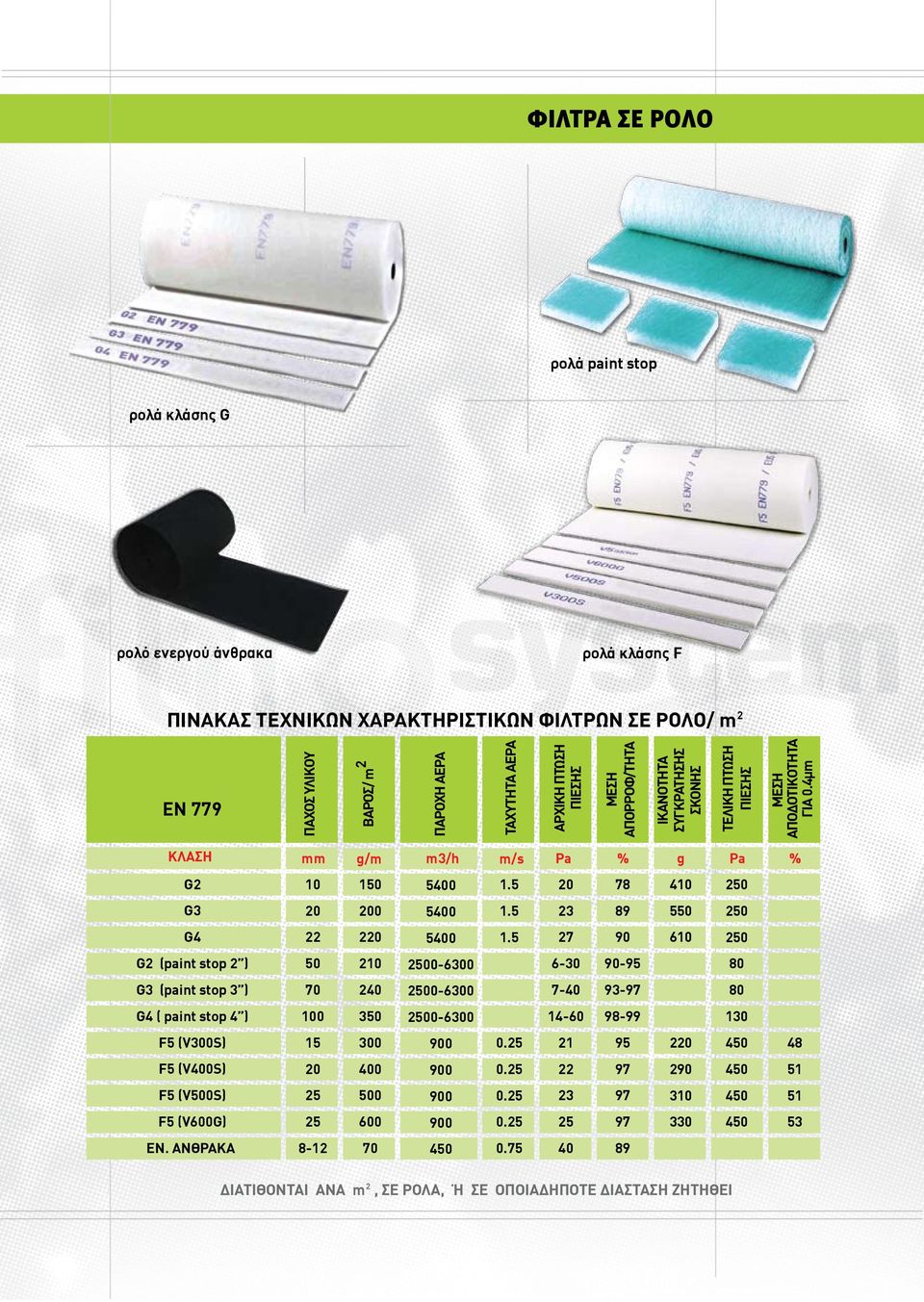

5 ΦΙΛΤΡΑ ΣΕ ΡΟΛΟ ρολά paint stop ρολά κλάσης G ρολό ενεργού άνθρακα ρολά κλάσης F TAXYTHTA AΕΡΑ ΑΡΧΙΚΗ ΠΤΩΣΗ ΠΙΕΣΗΣ MEΣΗ ΑΠΟΡΡΟΦ/ΤΗΤΑ IKAΝΟΤΗΤΑ ΣΥΓΚΡΑΤΗΣΗΣ ΣΚΟΝΗΣ ΤΕΛΙΚΗ ΠΤΩΣΗ ΠΙΕΣΗΣ ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ ΓΙΑ 0.4µm mm /m m/h m/s G G2 (paint stop 2 ) (paint stop ) ( paint stop 4 ) F5 (V00S) F5 (V400S) F5 (V500S) F5 (V600G) EΝ. ΑΝΘΡΑΚΑ BAΡΟΣ/ m ΚΛΑΣΗ EN 779 ΠΑΧΟΣ ΥΛΙΚΟΥ ΠΑΡΟΧΗ ΑΕΡΑ ΠΙΝΑΚΑΣ ΤΕΧΝΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΦΙΛΤΡΩΝ ΣΕ ΡΟΛΟ/ m2 ΔΙΑΤΙΘΟΝΤΑΙ ΑΝΑ m2, ΣΕ ΡΟΛA, Ή ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΔΙΑΣΤΑΣΗ ΖΗΤΗΘΕΙ

6 κλαση G - Φίλτρα µέσηs απόδοσηs ΠΡΟΦIΛΤΡΑ Πρόφιλτρα επίπεδα µε µεταλλικό πλαίσιο από γαλβανισµένη λαµαρίνα πάχους 0.5mm και προφίλ από 10mm - 48mm. Κατασκευάζονται στις κλάσεις G2,,, F5. Χρησιµοποιούνται συνήθως στις κλιµατιστικές µονάδες ως πρόφιλτρα για να παρατίνουν την διάρκεια ζωής των υψηλότερων απόδοσης φίλτρων. m/h ΠΤΩΣΗ ΠΙΕΣΗΣ ΣΥΓΚΡΑΤΗΣΗ x 22 x ,8 90, ,8 90,8 ΤΥΠΟΥ RICOSELL x ΠΤΩΣΗ ΠΙΕΣΗΣ ΣΥΓΚΡΑΤΗΣΗ x 600 / x 5 x 600 / x 500/ x 5 x 500/ x 25 ΡΟΗ ΑΕΡΑ 150 ΠΤΩΣΗ ΠΙΕΣΗΣ 40 x x 5 x x 5 x ΣΥΓΚΡΑΤΗΣΗ ΚΛΑΣΗ Πρόφιλτρα σε Z - LINE µε χάρτινο πλαίσιο. Κατασκευάζονται στις κλάσεις,. Χρησιµοποιούνται συνήθως στις κλιµατιστικές µονάδες ως πρόφιλτρα για να παρατίνουν την διάρκεια ζωής των υψηλότερων απόδοσης φίλτρων. Kατασκευάζονται από συνθετικό υλικό στις κλάσεις,. Χρησιµοποιούνται συνήθως στις κλιµατιστικές µονάδες ως πρόφιλτρα για να παρατίνουν την διάρκεια ζωής των υψηλότερων απόδοσης φίλτρων. m/h Πρόφιλτρα επίπεδα µε χάρτινο πλαίσιο. Κατασκευάζονται στις κλάσεις,. Χρησιµοποιούνται συνήθως στις κλιµατιστικές µονάδες ως πρόφιλτρα για να παρατίνουν την διάρκεια ζωής των υψηλότερων απόδοσης φίλτρων. ΡΟΗ ΑΕΡΑ x 48 ΠΤΩΣΗ ΠΙΕΣΗΣ ΣΥΓΚΡΑΤΗΣΗ ΚΛΑΣΗ x x 5 x x 5 x ΦΙΛΤΡΑ ΛΙΠΟΥΣ Ανοξείδωτα : Κατασκευάζονται εξ ολοκλήρου από ανοξείδωτο ατσάλι χωρίς πόντες. Κατάλληλα για την συγκράτηση της υγρασίας και του λίπους. Χρησιµοποιούνται στις φούσκες των ψησταριών και ως πρόφιλτρο των συρµάτινων στις συστοιχίες φίλτρων. ΠΤΩΣΗ ΠΙΕΣΗΣ 500 x 500 x x 500 x Συρµάτινα: Κατασκευάζονται µε πλαίσιο από ανοξείδωτο ατσάλι. Το φιλτροϋλικό είναι από πλέγµα αλουµινίου. Είναι κατάλληλα για την συγκράτηση της υγρασίας( σταγονοσυλλέκτης ), της σκόνης και του λίπους. ΠΤΩΣΗ ΠΙΕΣΗΣ 500 x 500 x x 500 x

7 προφιλτρο z- line με συστημα αντικαταστασησ του φιλτροϋλικου NEW product ΠΡΟΔΙΑΓΡΑΦΕΣ ΦΙΛΤΡΟΥ Z-LINE Polyester ΥΛΙΚΟ ΦΙΛΤΡΟΥ Γαλβανισµένη λαµαρίνα - 0.5mm ΥΛΙΚΟ ΣΚΕΛΕΤΟΥ - ΠΑΧΟΣ ΥΛΙΚΟΥ Ναι ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗ O ο ΜΕΓΙΣΤΗ ΘΕΡΜΟΚΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ (C ) 100 ΜΕΓΙΣΤΗ ΣΧΕΤΙΚΗ ΥΓΡΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ () 100 ΜΕΣΗ ΒΑΡΟΜΕΤΡΙΚΗ ΑΠΟΔΟΣΗ (Αm) ΚΛΑΣΗ (ΕΝ 779:2002) - - F5 Στα πρόφιλτρα τύπου Z-line η εταιρία µας κατασκέυασε ένα νέο προϊόν. Πρόσθεσε ένα σύστηµα αντικατάστασης στα φίλτρα που επιτρέπει την εύκολη αλλαγή του φιλτροϋλικού από τον επαγγελµατία χωρίς την χρησιµοποίηση εργαλείων και µέσα σε ελάχιστο χρόνο. Πλεονεκτήµατα του είναι ότι αφαιρέθηκε το πλέγµα συγκράτησης και τοποθετήθηκε άλλο σύστηµα συγκράτησης του φιλτροϋλικού, µε αποτέλεσµα να αυξηθεί η ενεργή επιφάνεια του φίλτρου δηµιουργώντας µικρότερη πτώση πίεσης και µεγαλύτερη ροή αέρα. Επίσης είναι µια πολύ οικονοµική λύση καθώς δεν είναι υποχρεωτική η αλλαγή του πλαισίου κατά την αντικατάσταση του φίλτρου. Το κόστος αντικατάστασης είναι µειωµένο κατα 40 από την αρχική αγορά του φίλτρου. Κατασκευάζεται σε όλες τις διαστάσεις και προφίλ κατόπιν παραγγελίας. H εταιρία µας σας προµηθεύει το φιλτροϋλικο αντικατάστασης στις διαστάσεις του φίλτρου σας, έτοιµο για τοποθέτηση ΠΙΝΑΚΑΣ ΤΕΧΝΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΠΡΟΦΙΛΤΡΩΝ Z-LINE 48mm - mm ΠΡΟΦΙΛ mm ΠΑΡΟΧΗ ΑΕΡΑ m2/h ΠΤΩΣΗ ΠΙΕΣΗΣ 287 x x x x x x x x ΟΙΚΟΝΟΜΙΚΟ ΟΦΕΛΟΣ

8 κλαση F - Φίλτρα υψηλής απόδοσηs σακοφιλτρα Αυτή η κατηγορία φίλτρων προσφέρει ένα ευρύ φάσµα επιδόσεων και διακρίνεται για τις υψηλές ικανότητες περισυλλογής της σκόνης. Σε ένα σκελετό υποστήριξης εφαρµόζονται οι θύλακες από υλικό φιλτραρίσµατος και σταθεροποιούνται µε µηχανικά µέσα και σταθεροποιητικά. Οι θύλακες κατασκευάζονται από συνθετικές ίνες ή fiberlass. Οι θύλακες τοποθετούνται κατακόρυφα για να ξεδιπλώνονται αυτόµατα, όταν αρχίσει η ροή του αέρα. Το φάσµα συγκράτησεις των σακόφιλτρων κλάσης F είναι από 9 έως. Τα φίλτρα που κυκλοφορούν συνήθως στο εµπόριο, έχουν µήκος που κυµαίνεται από 60 mm mm. Με τα φίλτρα υψηλής απόδοσης είναι συµφέρουσα η χρήση πρόφιλτρων έτσι ώστε να αυξηθεί η λειτουργική διάρκεια ζωής τους. ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm 8 6, , x 5 4, F7 ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm F6 ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm F5 ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm ΔΙΑΣΤΑΣΗ(mm) ΣΑΚΟΙ m2 m/h smb://workinroom1:19/hplaser F8 F9 ΜΗΚΟΣ ΣΑΚΟΦΙΛΤΡΟΥ 600 mm ΜΗΚΟΣ ΣΑΚΟΦΙΛΤΡΟΥ mm ΔΙΑΣΤΑΣΗ(mm) ΣΑΚΟΙ m2 m/h , x 5 6 5, ΜΗΚΟΣ ΣΑΚΟΦΙΛΤΡΟΥ 500 mm ΔΙΑΣΤΑΣΗ(mm) ΣΑΚΟΙ m2 m/h 8 5, , x 5 4 2,

9 κλαση F - Φίλτρα υψηλής απόδοσηs σταθερα σακοφιλτρα Διαφέρουν από τα φίλτρα µε χαλαρούς θύλακες, διότι το υλικό φιλτραρίσµατος αποτελείται από χαρτί κατασκευασµένο µε ίνες fiberlass και πολύ πυκνή πτύχωση. Το χαρτί πτυχωµένο µε τον τρόπο αυτό, τοποθετείται σε σκελετούς που έχουν σχήµα V και σφραγίζονται µέσα σε ένα άλλο σκελετό στήριξης. Η κατηγορία φίλτρων είναι F και οι αποδόσεις που επιτυγχάνονται µε τον τρόπο αυτον είναι της τάξης του -. Τα σακόφιλτρα µε σταθερούς θύλακες είναι µίας χρήσης και συνήθως πριν από αυτά στις κλιµατιστικές εγκαταστάσεις τοποθετούνται πρόφιλτρα για να αυξήσουν την λειτουργική διάρκεια ζωής τους. ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm F7 ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm F6 ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm F5 ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm ΜΕΣΗ ΑΠΟΔΟΤΙΚΟΤΗΤΑ /0.4µm Mικρότερο βάθος Άκαµπτη κατασκευή Οµοιόµορφη κατανιµή αέρα Μεγαλύτερη επιτρεπόµενη πτώση πίεσης F8 F9 ΜΗΚΟΣ ΣΑΚΟΦΙΛΤΡΟΥ 2 mm m2 5 x , , x 5 9, , ,5 260 καμπινεσ βαφησ ΦΙΛΤΡΑ ΑΕΡΑ ΓΙΑ ΚΑΜΠΙΝΕΣ ΒΑΦΗΣ 1. ΠΡΟΦΙΛΤΡΟ ΚΛΑΣΗΣ G Πρόφιλτρο G: Φίλτρο που τοποθετείται για το φιλτράρισµα του εισερχόµενο νωπού αέρα στην εγκατάσταση-κύκλωµα αερισµού του θαλάµου βαφής πριν τα φίλτρα οροφής κλάσης F. 2. ΦΙΛΤΡΟ ΚΛΑΣΗΣ F ΤΥΠΟΥ V Φίλτρο οροφής F: χρησιµοποιείται για το φιλτράρισµα του εισερχόµενου, προς τον θάλαµο βαφής, αέρα. Το φιλτροϋλικο είναι εµποτισµένο µε κολλώδες ουσία ΦΙΛΤΡO ΚΛΑΣΗΣ G TΥΠΟΥ PAINTSTOP int stop [κάναβος] : χρησιµοποιείται για το φιλτράρισµα του εξερχόµενου, από τον θάλαµο βαφής, αέρα. 4. ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ Ενεργού άνθρακα: Φίλτρο που τοποθετείται αµέσως µετά το φίλτρο paint stop, λίγο πριν ο αέρας από το θάλαµο βαφής οδηγηθεί στην ατµόσφαιρα. Σε ορισµένες περιπτώσεις αντι για φίλτρο άνθρακα χρησιµοποιείται πρόφιλτρο. 4

10 κλαση H - Απόλυτα Φίλτρα H κατηγορία αυτή των φίλτρων είναι σε θέση να συγκρατήσει τα σωµατίδια που έχουν διαστάσεις µικρότερες από 1 µm, µε πολλή υψηλές αποδόσεις. Οι µηχανισµοί φιλτραρίσµατος που συµµετέχουν σε αυτά τα φίλτρα είναι η συγκράτηση, αλλά κυρίως η διάχυση για τα µικρότερα σωµατίδια. Το υλικό φιλτραρίσµατος αποτελείται από ειδικό χαρτί απο ίνες fiberlass όπου η διάµετρος των ινών είναι µικρότερη από 1µm. Το χαρτί από συνεχές φύλλο πτυχώνεται πυκνά για να διαθέτει όσο το δυνατό µεγαλύτερη επιφάνεια φιλτραρίσµατος σε σχέση µε την µετωπική επιφάνεια. Με τον τρόπο αυτό, η πραγµατική ταχύτητα µε την οποία ο αέρας διασχίζει το φίλτρο, πέφτει σε τίµες της τάξης των λίγων εκατοστών το δευτερόλεπτο. Τόσο χαµηλές ταχύτητες προκαλούν µια στρωτή ροή στην έξοδο του αέρα. Τα φίλτρα αυτά τοποθετούνται σε κλιµατιστικές εγκαταστάσεις που απαιτούν υψηλό βαθµό καθαριότητας, όπως χειρουργεία, µετρικά εργαστήρια, βιοµηχανίες τροφίµων, φαρµακοβιοµηχανίες. Τα απόλυτα φίλτρα είναι µίας χρήσης και πριν από αυτά τοποθετούνται πρόφιλτρα για την κατακράτηση των µεγαλύτερων σωµατιδίων. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΦΙΛΤΡΩΝ HΕΡΑ H1, H11 H14,5 ΠΡΟΦΙΛ 78 mm m/h m/h ΠΤΩΣΗ ΠΤΩΣΗ 05 x x x H11 ΠΤΩΣΗ H1, H14,5 ΠΡΟΦΙΛ 150 mm 05 x x x H1, H11 H14,5 ΠΡΟΦΙΛ 2 mm 05 x x ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΤΑΘΕΡΩΝ ΣΑΚΟΦΙΛΤΡΩΝ Η10 m/h x κιβωτια απολυτων φιλτρων ΔΙΑΣΤΑΣΕΙΣ ΚΙΒΩΤΙΩΝ ΗΕPA ΔΙΑΣΤΑΣΗ ΚΙΒΩΤΙΩΝ mm Φ ΔΙΑΣΤΑΣΗ HEPA ΔΙΑΣΤΑΣΗ ΣΤΟΜΙΩΝ mm 80 x 6 x x 610 x 78 29,5 x 59,5 6 x 6 x x 610 x 78 59,5 x 59,5 6 x 1294 x x 1220 x 78 59,5 x 119,5

11 ΣΥΣΤΟΙΧΙΕΣ ΦΙΛΤΡΩΝ Ο σκελετός κατασκευάζεται από προφίλ αλουµινίου πάχους 5mm. Είναι αεροστεγώς κλεισµένο από γαλβανισµένη λαµαρίνα πάχους 0,8 mm και µονωτικό υλικό πάχους 25mm στα πλαϊνά τοιχώµατα. Είναι επισκέψιµο και από τις δύο πλευρές. Κατασκευάζεται για παροχές αέρα, από 1000 m και όσο απαιτηθεί. Ανάλογα µε τις συνθήκες που θα χρησιµοποιηθεί, γίνεται επιλογή των φίλτρων που θα τοποθετηθούν στο εσωτερικό του. σταγονοσυλλέκτης λίπους πρόφιλτρο σακόφιλτρο ηµιαπόλυτο εν. άνθρακας πρόφιλτρο Προτίνεται να χρησιµοποιείται ηλεκτροστατικό φίλτρο µετά το ηµιαπόλυτο φίλτρο για την καλύτερη απόδοση τις συστοιχίας. ΜΗΚΟΣ cm ΥΨΟΣ cm ΠΛΑΤΟΣ cm ΠΑΡΟΧΗ ΑΕΡΑ m 2 /h 2,00 0,7 0, ,00 0,67 0, ,00 1,00 0, ,00 1,27 0, φιλτρα ενεργου ανθρακα /ΦΥΣΙΓΓΙΟΥ ΔΙΑΣΤΑΣΕΙΣ ΦΥΣΙΓΓΙΟΥ ΒΑΡΟΣ ΦΥΣΥΓΓΙΟΥ Μέγιστη Θερµοκρ.Λειτουργίας(Co) φιλτρα ανθρακα σε φυσσιγια Μέγιστη Σχετική Υγρασία Λειτουργίας () ΕΠΑΝΑΓΕΜΙΣΗ ΦΥΣΣΙΓΙΟΥ ΠΤΩΣΗ ΠΙΕΣΗΣ 220m/h Φ mm kg φιλτρα ανθρακα σε kaσετινα Μέγιστη Θερµοκρ. Λειτουργίας(Co) Μέγιστη Σχετική Υγρασία Λειτουργίας () ΕΠΑΝΑΓΕΜΙΣΗ κασετίνας 40o 70 ΔΙΑΣΤΑΣΕΙΣ ΝΑΙ (mm) x 500 x 22 K κόκκων,40 40o 80 ΝΑΙ ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΕΡΙΟΥΣ ΡΥΠΟΥΣ ΚΑΙ ΟΣΜΕΣ ΡΥΘΜΟΣ ΡΟΗΣ(m / h) ΑΡΧΙΚΗ ΠΤΩΣΗ ΠΙΕΣΗΣ Δ Ρa 50 ΚΑΤΑΛΛΗΛΟ ΓΙΑ ΑΕΡΙΟΥΣ ΡΥΠΟΥΣ ΚΑΙ ΟΣΜΕΣ 500 x 500 x 48 7,0 100 ΔΙΑΣΤΑΣΕΙΣ (mm) 05 x 610 x x 610 x 400 ΦΥΣΙΓΓΙΑ ΤΕΜ(m 2 ) 8,00 16,00 ΡΥΘΜΟΣ ΡΟΗΣ(m / h) ΑΡΧΙΚΗ ΠΤΩΣΗ ΠΙΕΣΗΣ Δ Ρa kokkoi anθρακα ΔΙΑΜΕΤΡΟΣ ΚΟΚΟΥ ΠΥΚΝΟΤΗΤΑ mm 600 k/m

12 ÐÑÏÅKÔ. ÏËÕÌÐÉÁÄÏÓ É. KÔÅÏ Η εταιρία FILTROSYSTEM έχει έδρα την Θεσσαλονίκη και δραστηριοποιείται στον τοµέα του φιλτραρίσµατος του αέρα. Κατασκευάζει όλων των ειδών τα πρόφιλτρα µε µεταλλικό πλαίσιο σε όλες www. karotto.r τις διαστάσεις και προφίλ, φίλτρα λίπους ανοξείδωτα και συρµάτινα, φίλτρα για καµπίνες βαφής, συστοιχίες φίλτρων και φίλτρα ενεργού άνθρακα. Εµπορεύεται απόλυτα φίλτρα και είναι στο αρχικό στάδιο παραγωγής σακόφιλτρων. Στόχος της εταιρίας µας είναι η σταδιακή κατασκευή όλης της γκάµας των φίλτρων στις εγκαταστάσεις µας. Οι πρώτες ύλες πουχρησιµοποιούµε είναι διεθνώς πιστοποιηµένες προσφέροντας στον επαγγελµατία την ποιότητα που απαιτεί το φιλτράρισµα του αέρα. O êáèáñüò áýñáò... åßíáé óôï Ýñé µáò! Πλεονεκτήµατα της εταιρίας µας είναι η άµεση παράδοση στα φίλτρα που κατασκευάζονται στις εγκαταστάσεις µας, η τεχνογνωσία και οι ανταγωνιστικές τιµές. Θα χαρούµε να ÌÁÉÁÍÄÑÏÕ ÌÁÉÁÍÄÑÏÕ ÐÑÁÔÇÑÉÏ ΒΕΝΖΙΝΗΣ ÅÓÐÅÑÉÄÙÍ (ÖÁÍÁÑÉ ÅÕÏÓÌÏÕ) ÓÌÕÑÍÇÓ ÐÑÏÅKÔ. ÓÌÕÑÍÇÓ ÅÓÐÅÑÉÄÙÍ syst em ÅÓ. ÐÅÑÉÖÅÑÅÉÁKÇ ÐÅÑÉÖÅÑÅÉΑΚΗ (ÖÁÍÁÑÉ ÇËÉÏÕÐÏËÇÓ) ÐÑÏÅKÔ. ÌÁKÑÕÃÉÁÍÍÇ ÄÅÇ επικοινωνήσετε µαζί µας για να γνωριστούµε και να συζητήσουµε µια επικοδοµητική συνεργασία. Tέρµα προέκτασης Ολυµπιάδος & Εσπερίδων, Εύοσµος, Τ.Κ , Τ.Θ Tηλ , Fax http: www. filtrosystem.r filtrosystem@filtrosystem.r
