1 We know How

2 ΕΠΙΣΤΗΜΟΝΙΚΗ ΔΙΑΧΕΙΡΙΣΗ ΕΝΕΡΓΕΙΑΣ Βελτίωση της Ποιότητας Ισχύος Εξοικονόμηση Ενέργειας Αύξηση Εφεδρείας Ηλεκτρικών Εγκαταστάσεων & Χαμηλότερο Κόστος Συντήρησης Γραμμών Διανομής Ηλεκτρικής Ενέργειας. ΤΕΧΝΙΚΗ ΠΑΡΟΥΣΙΑΣΗ SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

3 Χαμηλή ποιότητα Τάσης & Έντασης Ρεύματος 3 Το πρόβλημα της κακής ποιότητας τάσης - έντασης ρεύματος νομοτελειακά συναντάται σε όλες τις ηλεκτρικές εγκαταστάσεις του κόσμου καθώς παντού υπάρχουν: Ηλεκτρονικά ισχύος (Inverter, dc Converter, Soft Starter) για τον έλεγχο και την ομαλή εκκίνηση κινητήρων, τα οποία όμως «ρυπαίνουν» την ηλεκτρική εγκατάσταση με αρμονικές. Ασυμφωνίες μεταξύ των ηλεκτρικών κινητήρων και των μηχανικών φορτίων που καλούνται να εξυπηρετήσουν. Επαγωγικά φορτία (κινητήρες) που πρέπει να τροφοδοτηθούν με άεργα ρεύματα, για να παραχθούν τα αναγκαία για τη λειτουργία τους Ηλεκτρομαγνητικά (Η/Μ) πεδία. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

4 4 Το πρόβλημα της χαμηλής ποιότητας Τάσης & Έντασης Ρεύματος Γραμμικά Φορτία A) Φωτισμός B) Κινητήρας SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

5 5 Το πρόβλημα της χαμηλής ποιότητας Τάσης & Έντασης Ρεύματος Μη γραμμικά φορτία SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

6 6 Το πρόβλημα της χαμηλής ποιότητας Τάσης & Έντασης Ρεύματος Μέτρηση Ηλεκτρονικών Ισχύος SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

7 7 Επιπτώσεις των Αρμονικών A. Απώλειες στα καλώδια λόγω του φαινομένου γειτνίασης. Οδεύων Ηλεκτρομαγνητικό Κύμα SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

8 8 Επιπτώσεις των Αρμονικών B. Απώλειες στα καλώδια λόγω του επιδερμικού φαινομένου. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

9 9 Επιπτώσεις των Αρμονικών Γ. Απώλειες δινορρευμάτων λόγω ανάπτυξης κυκλικών ρευμάτων μέσα σε αγώγιμα αντικείμενα. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

10 10 Επιπτώσεις των Αρμονικών Δ. Εμφάνιση ροπής πέδησης, δηλαδή ροπής που λειτουργεί σαν φρένο, σε κινητήρες οπουδήποτε μέσα στην ηλεκτρική εγκατάσταση, με συνέπεια τη μείωση του βαθμού απόδοσης. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

11 11 Επιπτώσεις των Αρμονικών Ε. Υπερφόρτιση των Μ/Σ ισχύος του υποσταθμού και σημαντική αύξηση των απωλειών τους με συνέπεια τη μείωση του βαθμού απόδοσης. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

12 12 Ασυμφωνίες μεταξύ ηλεκτρικών και μηχανικών φορτίων Οι ασυμφωνίες μεταξύ των ηλεκτρικών κινητήρων και των μηχανικών φορτίων συμβαίνουν για τους κάτωθι λόγους: Θέματα τυποποίησης. Διαφορετικές ανάγκες εκκίνησης του κάθε κινητήρα. Μεταβολές της ζήτησης φορτίου από μεγάλες σε πολύ χαμηλές τιμές. Αποτελέσματα: Πτώσεις Τάσης Απώλειες Ηλεκτρομαγνητικού Πεδίου Χαμηλή απόδοση SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

13 13 Το πρόβλημα των άεργων ρευμάτων Τα άεργα ρεύματα διατρέχουν τα σπλάχνα κάθε ηλεκτρικής εγκατάστασης ακόμα και αν υπάρχει κεντρική αντιστάθμιση με cosφ=1. Τα ρεύματα αυτά προκαλούν τα ακόλουθα προβλήματα: Αύξηση των πτώσεων τάσης στα καλώδια τροφοδοσίας. Αύξηση του φαινομένου γειτνίασης μεταξύ των καλωδίων τροφοδοσίας. Μείωση της απόδοσης των ηλεκτρικών κινητήρων. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

14 14 Το πρόβλημα της χαμηλής ποιότητας Τάσης & Έντασης Ρεύματος Το πρόβλημα της χαμηλής ποιότητας Τάσης Έντασης Ρεύματος οδηγεί σε: Αυξημένες απώλειες του Η/Μ πεδίου στην εγκατάσταση. Μειωμένους βαθμούς απόδοσης των ηλεκτρικών κινητήρων και των Μετασχηματιστών Ισχύος. Επιπρόσθετη κατανάλωση ενέργειας [kwh]. Μειωμένη δυνατότητα χρήσης της ηλεκτρικής εγκατάστασης. Πρόωρη φθορά του ηλεκτρολογικού εξοπλισμού και δραστική αύξηση του κόστους συντήρησης. Καταστάσεις όπου το προϋπάρχον σύστημα αντιστάθμισης υποφέρει από συντονισμούς. Άνευ λόγου ενεργοποίηση των θερμικών και θερμομαγνητικών διακοπτών. Αύξηση του ρεύματος στον ουδέτερο αγωγό. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

15 15 Η Επιστημονική Λύση της Η επιστημονική λύση της επιτυγχάνεται σύμφωνα με την ακόλουθη διαδικασία : Α) Συλλογή των ονομαστικών στοιχείων. Β) Καταγραφή δεδομένων και μετρήσεις. Γ) Εκπόνηση επιστημονικής μελέτης. Δ) Σχεδιασμός, κατασκευή και εφαρμογή παρεμβάσεων. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

16 16 A. Συλλογή των ονομαστικών στοιχείων Μετασχηματιστές Ισχύος. Γενικούς Πίνακες χαμηλής και μέσης τάσης διανομής. Συλλογή & Συγκέντρωση πληροφοριών για: Σχέδια Υποπινάκων. Σχέδια της ηλεκτρικής εγκατάστασης με τα μήκη και τις διατομές των καλωδίων. Θέση των υποπινάκων τροφοδοσίας. Ονομαστικά στοιχεία των κινητήρων. Ονομαστικά στοιχεία των εκκινητών. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

17 17 B. Μετρήσεις & Καταγραφές Μετρήσεις σε Πραγματικό χρόνο & Καταγραφές σε βάθους χρόνου στα παρακάτω σημεία: Μετασχηματιστές Ισχύος. Γραμμές Διανομής Ενέργειας. Γενικοί πίνακες χαμηλής & μέσης τάσης. Υποπίνακες τροφοδοσίας. Inverters and Soft Starters. Οι μετρήσεις αφορούν Βασικά ηλεκτρικά μεγέθη, αρμονικές ρεύματος τάσης μέχρι την 35η τάξη & μεταβατικά φαινόμενα. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

18 18 Γ. Εκπόνηση επιστημονικής μελέτης Θεωρητικά μοντέλα προσομοίωσης: Μέθοδος Πεπερασμένων Στοιχείων: Προσομοιώσεις αγωγών, καλωδίων, μετασχηματιστών και ηλεκτροκινητήρων. Ανάλυση Φορτίο Ροής: Προσομοιώσεις φαινομένων συντονισμού λόγω αρμονικών και υπεραντισταθμίσεων. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

19 19 Γ. Εκπόνηση επιστημονικής μελέτης Το προσωπικό της σχεδιάζει: Ενεργητικά & παθητικά φίλτρα απόσβεσης αρμονικών. Ηλεκτρονικά ισχύος για τη προσαρμογή της τάσης τροφοδοσίας ανάλογα με το φορτίο. Αντισταθμιστές άεργου ισχύος πάνω στα τυλίγματα των κινητήρων. Scada συστήματα για την μείωση της ζήτησης ισχύος. Σύμφωνα με τα θεωρητικά μοντέλα της ακολουθούν νέες προσομοιώσεις. Η διαδικασία ολοκληρώνεται όταν εκπληρωθεί το κριτήριο της βέλτιστης εξοικονόμησης και συντομότερης απόσβεσης. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

20 20 Δ. Σχεδιασμός, Κατασκευή & Εγκατάσταση του έργου Η A.E. εγκαθιστά τις παρεμβάσεις εξοικονόμησης, χωρίς να παρακωλύσει την λειτουργία και την παραγωγική διαδικασία του εργοστασίου. Σχεδίαση & Κατασκευή Εξειδικευμένων Παρεμβάσεων, χρησιμοποιώντας υλικά ειδικών προδιαγραφών από διεθνώς αναγνωρισμένους οίκους κατασκευής SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

21 21 Παραδείγματα φίλτρων Μείωσης Αρμονικών Μονογραμμικό διάγραμμα ενός αποσυντονισμένου φίλτρου αρμονικών και η αρχή λειτουργίας του. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

22 22 Παραδείγματα φίλτρων Μείωσης Αρμονικών Μονογραμμικό διάγραμμα ενός συντονισμένου φίλτρου αρμονικών και η αρχή λειτουργίας του. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

23 23 Παραδείγματα φίλτρων Μείωσης Αρμονικών Μονογραμμικό διάγραμμα ενός ενεργού φίλτρου αρμονικών και η αρχή λειτουργίας του. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

24 24 Παραδείγματα φίλτρων Μείωσης Αρμονικών Παράδειγμα μείωσης του ποσοστού συνολικής αρμονικής παραμόρφωσης ρεύματος (THD-I%) που προκαλείτε από έναν inverter. SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

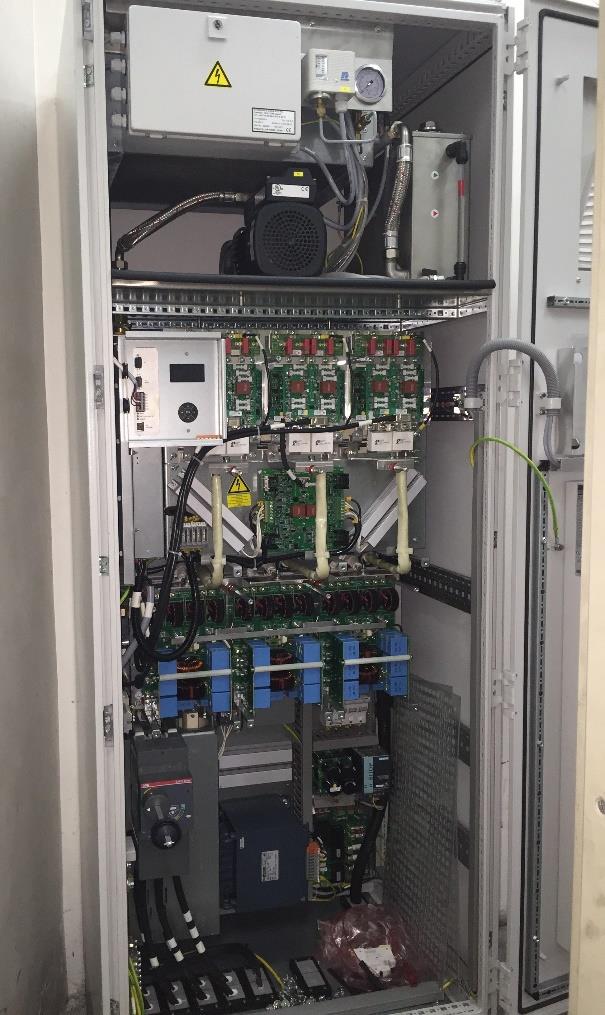

25 25 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

26 26 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

27 27 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

28 28 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

29 29 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

30 30 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

31 31 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

32 32 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

33 33 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

34 34 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

35 35 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

36 36 Παραδείγματα φίλτρων Μείωσης Αρμονικών SEΜΑΝ ΤΕΧΝΟΓΝΩΣΙΑ => ΒΕΛΤΙΩΣΗ ΠΟΙΟΤΗΤΑΣ ΙΣΧΥΟΣ => ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

37 Ευχαριστούμε για την προσοχή σας.
