1 Make your premises an Oasis of security Oasis_EN_1010_c1

2 Μια λύση ασφάλειας & άνεσης...

3 Oasis, ένα ασύρματο κιτ RFID κάρτες Σειρήνες Πληκτρολόγια Πίνακας Ελέγχου

4 Ασύρματοι ανιχνευτές Ανίχνευση παρουσίας Φωτιά & Αέριο Θραύση κρυστάλλων Θερμοκρασία παράθυρα, πόρτες..

5 Ασύρματα μπουτόν Μπουτόν επίτοιχο Κουδούνι εισόδου Μπουτόν πανικού Ασύρματο ρελέ Τηλεχειριστήριο τσέπης

6 Βασικά χαρακτηριστικά 50 διευθύνσεις για ασύρματες συσκευές (ανιχνευτές, RC, πληκτρολόγια και σειρήνες) 50 κωδικοί χρηστών ή/και RFID κάρτες 4 ενσύρματες εισόδους του πίνακα ελέγχου ( συν εισόδους σε πληκτρολόγια και ανιχνευτές) (επέκταση 10 εισόδων με την κάρτα JA-82C) Μπαταρίες Λιθίου διάρκεια ζωής 3 έτη Συχνότητα λειτουργίας 868 MHz Προδιαγραφές βαθμού 2 σύμφωνα με πρότυπο EN (μεσαίου κινδύνου)

7 JK- 82 Kit Δημιουργήστε το δικό σας σύστημα από τα προϊόντα ή Χρησιμοποιήστε το starter kit...

8 Υλικά του JK JK--82 kit: Πίνακας ελέγχου με GSM κάρτα Ασύρματο πληκτρολόγιο Ραντάρ PIR Μανητική επαφή («παγίδα») Εσωτερική σειρήνα Τηλεχειριστήριο τσέπης Ασύρματο κουδούνι εισόδου Κάρτα Proximity Περιφερειακά (μπαταρίες κλπ.)

9 Εγκατάσταση του Kit

10 Κατάσταση Service κατά την έναρξη A: Εγγραφή συσκευών πλήκτρο 1 και τοποθέτηση μπαταριών, μπαταριών, έξοδος με πλήκτρο # B: Τεστ ποιότητας σήματος πλήκτρο 298 (ενεργοποίηση μέτρησης σήματος)) σήματος αλλαγή συσκευής με πλήκτρα βέλους ενεργ ενεργ/ση /ση συσκευής = σήμα από ¼ έως 4/4. με #, επιστροφή σε κατάσταση Service C: τεστ σήματος GSM key 922 με #, επιστροφή σε κατάσταση Service Ένταση σήματος τουλάχιστον 2/4

11 Κατάσταση Service κατά την έναρξη A: Εγγραφή έξτρα συσκευών Πληκτρολογώντας κωδικό παραγωγής (στο πληκτρολόγιο ή Η/Υ) Η/Υ Με διαδικασία εγγραφής Πιέστε 1 για διαδικασία εγγραφής (*08080 για κατάσταση service) Scroll to desired position Εισάγετε μπαταρία για εγγραφή συσκευής Διαγράψτε τη θέση εγγραφής πιέζοντας παρατεταμένα το 2 Έναρξη εγγραφής γίνεται και βραχυκυκλώνοντας τις επαφές reset

12 Κεραίες AN-80 AN-81 Χρήση με πίνακα ελέγχου και δέκτη UC-82

13 JA-80Z Επαναλήπτης Αναμετάδοση RF σημάτων έως 40 εγγεγραμένων συσκευών Δυνατότητας αύξησης του εύρους λειτουργίας έως 2x Προβολή έντασης σήματος εγγεγραμένων συσκευών Hardware of JA-82K + JA-82R Αμφίδρομη επικοινωνία με πίνακα ελέγχου - αντιγραφή PGX, PGY, EW, IW εξόδων Ενσύρματες είσοδοι TMP, INP Οι συσκευές JA-80F, JA-84P, JA-80A δεν εγγράφονται

14 Ασύρματη επικοινωνία Συμπαγές πρωτόκολλο = αξιοπιστία 1. Έλεγχος αξιοπιστίας επιθεώρηση 2. Προστασία κλοπής κωδικού μεταβλητός κωδικός 3. Προστασία ανίχνευσης κωδικού - Antiscan 4. προστασία μπλοκαρίσματος συχνοτήτων Anti-jamming 5. Anti-collision προστασία 6. Διαγνωστικός έλεγχος = τεστ ποιότητας επικοινωνίας

15 Προγραμματισμός Ύστερα από την έναρξη ορίστε γλώσσα πληκτρολογίου και communicator Ρυθμίστε άλλες παραμέτρους π.χ.: EN communicator γλώσσα 4 ωω λλ ΗΗ MM ΕΕ = ρολόι 201 καθυστέρηση εξόδου 10sec. 811 τηλ 811 τηλ.. αριθμός αριθμός 0 = τηλ τηλ.. Προτείνεται η χρήση του λογισμικού Olink

16 εγγραφή PGX στο AC ρελέ X PGX λειτουργία = on / off

17 Λειτουργία τηλεχειριστήριου SET (όπλισε) UNSET (αφόπλισε) 2 ταυτόχρονα = λειτουργία πανικού

18 Δομή πληκτρολογίου Alarm ή σφάλμα Λεπτομέρειες SET A, B και C Power Ενεργοποίηση πλήκτρα A, B & C PGX On / Off Ανάγνωση λεπτομέρειες

19 Απόλυτος έλεγχος του χρήστη Εγγραφή «Master» κάρτας: κάρτα Εγγραφή κάρτας πρόσβασης: 6, Master κάρτα, πλήκτρο nn, κάρτα Προγρ/σμός κωδικού πρόσβασης: 6, Master κάρτα, πλήκτρο nn, κωδικός Διαγραφή κωδικού πρόσβασης και κάρτας: 6, Master κάρτα, πλήκτρο nn, 0000 nn = αριθμός χρήστη 01 έως 50 Κάθε χρήστης μπορεί να έχει κωδικό, κάρτα ή και τα δύο Πάνος 2375

20 Λειτουργίες πληκτρολογίου κάρτα / κωδικός ABC κατάργηση / εισαγωγή Πλήρης ρύθμιση A Μερική ρύθμιση A (αν είναι σε χρήση) B Μερική ρύθμιση B (αν είναι σε χρήση)? Λεπτομέρειες κατάστασης (ανοιχτά παράθυρα, PG, σφάλματα) PGX on PGX off # Έξοδος Λειτουργία

21 Οδηγίες 1 ABC όπλιση(=abc πλήκτρο) 2 A όπλιση(=a πλήκτρο) 3 B όπλιση(=b πλήκτρο) 4 Ανάγνωση μνήμης 5 Master κωδικός / αλλαγή κάρτας 6 Κωδικός πρόσβασης / προγρ/σμός κάρτας 7 Λειτουργία εκτάκτου ανάγκης (κίνδυνος/απειλή) 8 PGX έλεγχος ( 81/ 80 = on/off ή 8 = 2sec. παλμός) 9 PGY έλεγχος ( 91/ 90 = on/off ή 9 = 2sec. παλμός) 0 Service ή Συντήρηση ( 0 service ή master κωδικός)

22 Μερική ενεργοποίηση 2 επιπέδων Παράδειγμα: κατοικία Γκαράζ,... Γκαράζ,... Ενεργοποιημένος από: Πλήκτρο A A Γκαράζ + ισόγειο Πλήκτρο B B A C Πλήκτρο ABC B C A B A Όλο το σπίτι

23 Διαιρούμενο σύστημα Παράδειγμα: δύο οικογένειες στο ίδιο σπίτι, δύο γραφεία... Ενεργ/μένος από : Κωδικός ή κάρτα Οικογένεια 1 A B C Κωδικός ή κάρτα Οικογένεια 2 A B C Αν A+B ενεργά,τότε και ζώνη C ενεργή A B C Οικογένεια 1 Ενεργό Οικογένεια 2 Ενεργό Όλη η κατοικία προστατευμένη + κοινούς χώρους

24 Έλεγχος Communicator 2 ταυτόχρονα «πανικός» SMS κατάστασης πανικού Έλεγχος λειτουργίας Γνωρίζοντας τον αριθμό της κάρτας SIM

25 Απομακρυσμένη πρόσβαση SMS εντολές: κωδικός κενό ΕΝΤΟΛΗ ΕΝΤΟΛΗ SET UNSET STATUS MEMORY PGX ON PGX OFF PGY ON PGY OFF Ενεργοποίηση Απενεργοποίηση Έλεγχος κατάστασης Έλεγχος τελευταίου γεγονότος στη μνήμη Ενεργοποίηση εξόδου PGX Απενεργοποίηση εξόδου PGX Ενεργοποίηση εξόδου PGY Απενεργοποίηση εξόδου PGY Κλήση: Αναμονή απάντησης από το σύστημα (μέτά από 5 χτύπους) εισαγωγή κωδικού (master, χρήστη ή service) χειρισμός συστήματος τερματισμός κλήσης

26 Πίνακας Ελέγχου JA-82K Επεκτασιμότητα JA-82K πίνακας = 4 είσοδοι JA-82R = ραδιο-μονάδα JA-82C = 10 είσοδοι 50 διευθύνσεις για συσκευές Ενσύρματες είσοδοι Ασύρματες συσκευές Εγγραφή ασύρματα ή πληκτρολογώντας αριθμούς παραγωγής 50 διευθύνσεις για κωδικούς / κάρτες Προαιρετική ρύθμιση κωδικού + κάρτας Τροφοδοσία κύρια και εφεδρική Έξοδος 12V, 500mA Αποθήκευση στη μνήμη έως 255 συμβάντα Δυνατότητα αντικατάστασης του τσιπ μνήμης Alarm έξοδοι: EW και IW Προγρ/μενες έξοδοι: PgX και PgY

27 Πίνακας Ελέγχου JA-83K Μ/Σ 1.1 A JA-82R JAραδιο-ραδιο μονάδα Κεραία Έως 30 ενσύρματες είσοδοι Communicator:: Communicator Εφεδρική τροφοδοσία έως 18 Ah 80X τηλ τηλ.. γραμμής 80Y GSM 80V LAN + τηλ τηλ.. γραμμής

28 Ενσύρματες είσοδοι Ενσύρματες είσοδοι διευθύνσεις 01 έως 14 / 30 (απενεργοποίηση από DIP διακόπτη ή από SW) Μέγιστο 5 ανιχνευτές ανά βρόγχο Διπλή λειτουργία - ενεργοποίηση και σαμποτάζ Προγρ/σμός απόκρισης (κανονική = με καθυστέρηση) Εγγραφή ασύρματης συσκευής σε διευθύνσεις απενεργοποιεί τον ακροδέκτη εισόδου Σύνδεση στο COM μέσω 1 k αντίστασης = ανενεργή είσοδος Σύνδεση στο COM μέσω 2 έως 5 k αντίστασης = ενεργή είσοδος, Σύνδεση στο COM μέσω <700 ή 7k8 k αντίσταση = σήμα σαμποτάζ

29 Πίνακα ελέγχου Οι συσκευές και οι κωδικοί/κάρτες χρηστών ενεργοποιούν λειτουργίες: Off ΚΑΝΟΝΙΚΗ (μπρελόκ, κωδικός και κάρτα = ενεργ/ση / απενεργ/ση, ανιχνευτής καπνού = ειδοποίηση φωτιάς) 24 hours Στιγμιαία Με καθυστέρηση (κανονική) Next delay Φωτιά Πανικός Ενεργ/ση Ενεργ/ση / Απενεργ/ση Έλεγχος προγρ/ζόμενης εξόδου PG John 6319 Pepa Láďa 1507 David 1507 Máňa 389 Peter 389 Κάθε συσκευή, είσοδος, κωδικός και κάρτα μπορεί να συσχετιστεί με τον τομέα A, B ή C

30 Πληκτρολόγιο JA-81F Οθόνη γραφικών Επιλογή λογότυπου (128x48px) Δύο εκδόσεις Λευκό φωτισμό οθόνης Επιλογή φωτισμού οθόνης JA-81F-RGB Ενεργοποιείται από Εξωτερική είσοδο Πιέζοντας απαλά το πορτάκι Εσωτερικό μενού Επιλογή γλώσσας Φωτεινότητα Αντίθεση Χρώμα φωτισμού (JA-81F-RGB μόνο) Κειμενογράφος Χειροκίνητα ή με λογισμικό Olink Απευθείας σύνδεση με JA-82T JA-81E = ενσύρματη έκδοση

31 Οι κάρτες proximity PC-01 RFID κάρτα πρόσβασης (EM UNIQUE 125kHz) Έως 50 κάρτες εγγράφονται στο σύστημα Η κάρτα έχει την ίδια λειτουργία με έναν κωδικό πρόσβασης Για μεγαλύτερη ασφάλεια η κάρτα συνδυάζεται με έναν κωδικό PC-02, PC-0x

32 Εξωτερικό πληκτρολόγιο JA-80H Ενσωματωμένος RFID καρταναγνώστης Σύνδεση με τον πίνακα ελέγχου μέσω WJ-80 Παρέχει κουδούνι εισόδου Φωτιζόμενα πλήκτρα IP-65 Κατανάλωση σε κατάσταση αναμονής (Standby) 45 ma

33 Εξωτερικός καρταναγνώστης JA-80N RFID καρταναγνώστης Σύνδεση με πίνακα ελέγχου μέσω WJ-80 IP-65 Κατανάλωση σε κατάσταση αναμονής (Standby) 40 ma

34 Η συσκευή διασύνδεσης WJ-80 Σύνδεση εξωτερικού πληκτ/γίου (καρτ/γνώστη) στον πίνακα ελέγχου Ενσωματωμένο πομπός κουδουνιού εισόδου (για JA-80L) Έξοδος για ηλεκτρική κλειδαριά πόρτας (Z8-12V) Παρέχει έξοδος λειτουργίας ηλεκτρικής κλειδαριάς με ανοιχτή επαφή μπουτόν Το πληκτρολόγιο χρησιμοποιεί πρωτόκολλο Wiegand 26b DIP διακόπτες: Πληκτ/γιο συστήματος / εξωτερικός διακόπτης bypass PGY μπορεί επίσης να χειριστεί την κλειδαριά πόρτας (Y/N) Χρόνος ενεργ/σης κλειδαριάς 3 / 6 seconds Ηχητική σήμανση εξόδου & εισόδου (Y/N) Εντολές 248 = PGY παλμός Άνοιγμα από τηλέφωνο To program *79*0 Bus πίνακα ελέγχου

35 Ασύρματοι ανιχνευτές Τροφοδοσία με μπαταρίες λιθίου Διάρκεια ζωής έως 3 χρόνια (έλεγχος κατάστασης) Κάλυψη σήματος m σε ανοιχτό χώρο Έλεγχος επικοινωνίας συσκευών κάθε 9 min. Ανίχνευση παρουσίας, θραύση κρυστάλλων, άνοιγμα, καπνός, φωτιά, αέριο

36 Το Ραντάρ JA-80P PIR ανιχνευτής Ενσύρματη είσοδο IN (απόκριση ίδια με PIR) 15 min τεστ αφού κλείσει το κάλυμμα 5 min χρόνος αδράνειας (μπορεί να ελαττωθεί στο 1 min) DIP διακόπτες Πεδίο κάλυψης 120 / 12m Προαιρετικοί φακοί (pet, long corridor, vertical curtain) 1 x AA μπαταρία λιθίου 3.6V DEL / INS (κανονική απόκριση) NORM / HIGH (επίπεδο «ανοσίας»)

37 Το mini ραντάρ JA-83P PIR ανιχνευτής 1/3 μεγέθους του JA-80P 15 min τεστ αφού κλείσει το κάλυμμα 5 min χρόνος αδράνειας (μπορεί να ελαττωθεί στο 1 min) DIP διακόπτες Πεδίο κάλυψης 120 / 12m Προαιρετικοί φακοί (pet, long corridor, vertical curtain) 1x CR123A μπαταρία λίθίου 3V DEL / INS (κανονική απόκριση) NORM / HIGH (επίπεδο «ανοσίας»)

38 Το ραντάρ JA-86P διπλής ζώνης Διπλός PIR ανιχνευτής με «ανοσία» στα κατοικίδια Ειδικός για απαιτητικό περιβάλλον (κελάρι ποντίκια, έντομα ) Εσωτερική χρήση 15 min τεστ αφού κλείσει το κάλυμμα 5 min χρόνος αδράνειας (μπορεί να ελαττωθεί στο 1 min) DIP διακόπτες DEL / INS (κανονική απόκριση) NORM / HIGH (επίπεδο «ανοσίας») 1 x AA μπαταρία λιθίου 3.6V (3-ετή διάρκεια) Αρχή λειτουργίας: PIR1 + PIR2 = Alarm JS-22 = ενσύρματη έκδοση ραντάρ

39 Το ραντάρ JA-84P με camera 3 σε 1: Flash Camera Ανιχνευτής παρουσίας

40 Το ραντάρ JA-84P με camera USB υποδοχή

41 Το ραντάρ JA-84P με camera Εγκατάσταση Η κάρτα JA-80Q στον πίνακα Μεταφορά φωτογραφιών των χώρων Συνεργασία με κάρτα επικοινωνίας 80Y (GSM) ή 80V (LAN). Εγγραφή του ανιχνευτή στον πίνακα ελέγχου Εγγραφή RFID μπρελόκ στον ανιχνευτή Κλείσιμο καλύμματος ραντάρ (πράσινο LED) Πάτημα οποιουδήποτε πλήκτρου στο μπρελόκ Τεστ κάμερας Set (ενεργοποίηση) πλήκτρο = με flash Unset (απενεργ/ση) πλήκτρο = χωρίς flash Το μπρελόκ διαγράφεται αυτόματα μετά από 15 min. Απενεργοποίηση ένδειξης παρεμβολών Οι φωτο είναι διαθέσιμες στο: Have your portrait taken.

42 Παράμετροι τουja-84p Ανάλυση κάμερας: 160 x 120 B&W Αμφίδρομη επικοινωνία Λήψη 4 εικόνων: 1x χωρίς flash 3x με flash Κάλυψη flash: max. 3m Χωρητικότητα μνήμης ραντάρ: 61 φωτο USB θύρα Flash drive λειτουργία Χρόνος μεταφοράς εικόνας: περίπου 15s Μπαταρίες: 2x CR-123A Διάρκεια ζωής 3 έτη (inc. 100 photo series) Έλεγχος με μπρελόκ 4 διακόπτες ρύθμισης: DEL / INS (καθυστέρηση / άμεση απόκριση) NORM / HIGH (PIR ανάλυση) ON / OFF Flash (flash) ON / OFF Trans (μεταφορά εικόνας)

43 Το ραντάρ JA-84P με camera Κάλυψη ανιχνευτή Top view PIR Side view 2,5 CAMERA Side view 2,5

44 Το ραντάρ JA-84P με camera Εγγραφή στο

45 Το ραντάρ JA-84P με camera Προβολή εικόνων στο

46 Το ραντάρ JA-84P με camera Ρυθμίσεις

47 Το ραντάρ JA-84P με camera Ρυθμίσεις

48 Αποστολή σε κινητό Το Flash τραβά την προσοχή του εισβολέα Απόπειρα επίθεσης Η Camera παρέχει επιβεβαίωση του συναγερμού Oasis

49 ...και επιπλέον Οι κάτοχοι iphone, με τη χρήση ειδικού λογισμικού, έχουν δυνατότητα πρόσβασης στις φωτο από το σύστημα Oasis iphone Oasis

50 Το ραντάρ JA-85P Ανιχνευτής PIR μικρού μεγέθους (Mini-size) Χρήσεις σε κατοικία ή αυτοκίνητο (CA-1802 & 1803) 15 min τεστ αφού κλείσει το κάλυμμα DIP διακόπτες NORM / HIGH (επίπεδο «ανοσίας») DEL / INS (κανονική απόκριση) Αυτο-επιθεώρηση ON / OFF Αδράνεια 1 / 5 min. Ημισφαιρικός φακός μέγιστη ακτίνα δράσης 5m 1 x AA μπαταρία λιθίου 3.6V

51 Ραντάρ θράυσης κρυστάλλων JA-85B Διπλή δράση (αλλαγή ατμοσφαιρικής πίεσης + θόρυβος θραύσης) Χρήσεις σε κατοικία ή αυτοκίνητο 15 min τεστ αφού κλείσει το κάλυμμα DIP διακόπτες DEL / INS (κανονική απόκριση) Αυτο-επιθεώρηση ON / OFF Κάλυψη έως 9m (min. 0,6 x 0,6 m) Έλεγχος με το GBT x AA μπαταρία Λιθίου 3.6V

52 Ραντάρ + θραύση κρυστάλλων JA-80PB 2 σε 1, Pαντάρ IR + θραύση κρυστάλλων Εγγραφή σε 2 διευθύνσεις στο σύστημα Ίδια χαρακτηριστικά με JA-80P και JA-85B Διακόπτες DIP θραύσης κρυστάλλων: DEL / INS (κανονική απόκριση) PIR / GBS (λειτουργία LED σε κατάσταση τεστ) 2 μπαταρίες Λιθίου: 1 x AA + 1x 1/2 AA 3,6V

53 Εξωτερικό ραντάρ PIR JA-89P Βασισμένο σε Optex προϊόν 2 αισθητήρες (εξάλειψη συναγερμών από μικρά ζώα) Προστασία IP-54 Ύψος εγκατάστασης m Ρυθμιζόμενη γωνία ανίχνευσης 1 x AA μπαταρία Λιθίου 3.6V střední hodnota A,B,C,D Περιοχήzóna κάλυψης střežená περιοχή ρύθμισης νεκρήzóna ζώνη nestřežená tolerance

54 Η Παγίδα JA-81M Μαγνητική επαφή πόρτας / παραθύρου Επιτήρηση κατάστασης (προαιρετική παλμική απόκριση) DIP διακόπτες: DEL / INS (κανονική απόκριση) MG ON / OFF (ενεργ/ση / απενεργ/ση εσωτερικού αισθητήρα) 3 ακροδέκτες εισόδου: 1x AA μπαταρία Λιθίου 3.6V mag. sensor ON/OFF MG ON LITHIUM 3,6V AA MG OFF Reaction INSTANT DELAY tamper switch GND IN 1 1k IN 2 TMP TMP = είσοδος tamper IN1 = NC / NO alarm είσοδος (1k αντίσταση) IN2 = είσοδος ρολά-περσίδες (3 φορές σε 5s = alarm, αποσύνδεση = tamper) external sensors

55 Η παγίδα JA-83M Μαγνητική επαφή 1/3 μεγέθους της JA-81M Επιτήρηση κατάστασης (προαιρετική παλμική απόκριση) DIP διακόπτες: DEL / INS (κανονική απόκριση) 2 τύποι μαγνητών: κλασικός κύβου (βλέπε εικόνα) Μαγνητικός δακτύλιος με βίδα 1x CR-123A 3V μπαταρία λιθίου

56 Η παγίδα JA-82M «Αόρατη» παγίδα παραθύρου / πόρτας (πλαίσιο EURO ή ξύλινο) Εγκατάσταση σε πλαίσιο παραθύρου (πόρτας) DIP διακόπτες: 2 x CR2354 μπαταρίες λιθίου 3V INS / DEL (κανονική απόκριση) TMP on / off Κατάσταση / παλμική ειδοποίηση Back--plates Back

57 Η παγίδα CT-01 ρολών-περσίδων Ανίχνευση κίνησης ρολών (περσίδων) Λειτουργία παραγωγή παλμών από τροχό Χρήση σε συνδυασμό με JA-81M Παράδειγμα σύνδεσης IN2

58 Ο ανιχνευτής διαρροής LD-81 Σύνδεση με JA-81M ή JA-60N Αισθητήρας αγωγιμότητας Προστασία κουζίνας, μπάνιου, υπογείου Να αποφεύγεται η μόνιμη έκθεση σε νερό

59 Ο ανιχνευτής διαρροής LD-12 Ενσύρματος ανιχνευτής Προστασία κουζίνας, μπάνιου, υπογείου NO και NC έξοδος Να αποφεύγεται η μόνιμη έκθεση σε νερό

60 Ο πυρανιχνευτής JA-80S Πυρανιχνευτής διπλής τεχνολογίας(οπτικός + θερμικός για θ > 60 C) Τεστ με μπουτόν ή σπρέυ Παύση της σειρήνας σε περίπτωση alarm με πιέση του μπουτόν Βραχυκυκλωτήρες: FIRE / INS (κανονική απόκριση, INS = εστιατόριο, τζάκι...) Σειρήνα ON / OFF 1 x AA μπαταρία λιθίου 3,6V Σειρήνα Απόκριση

61 Ο ανιχνευτής αερίου JA-80G Ανιχνευτής εύφλεκτων αερίων (προπάνιο, μεθάνιο...) Αισθητήρας = αγωγός θερμής πλατίνας Τροφοδοσία από κύρια παροχή Τεστ με αναπτήρα DIP διακόπτες: 10 / 20% LEL (συγκέντρωση αερίου) MEM ON / OFF (λειτουργία μνήμης) Έξοδος ρελέ max. 6A

62 Συσκευές ελέγχου RC-8x Εγγραφή στο σύστημα εισάγοντας μπαταρία ή με πίεση μπουτόν Χρήση με πίνακα ελέγχου, δέκτες UC και AC σειρήνα εσωτερικών χώρων Μετάδοση σήματος έως 100m έλεγχος, λειτουργία έλεγχος, πανικού... πανικού... Κουδούνι εισόδου, εισόδου, λειτουργία πανικού... πανικού... Λειτουργία πανικού ατόμου έλεγχος, λειτουργία έλεγχος, πανικού... πανικού... ( 2 έως 4 κουμπιά κουμπιά))

63 Το μπρελόκ RC-86 Μπρελόκ Universal διπλής μπάντας 868MHz 433MHz OASiS PROFI / Maestro Έυκολη αλλαγή συχνότητας με τα κουμπιά Μετάδοση σήματος έως 30m Έκδοση με 2 ή 4 κουμπιά Πίνακας ρύθμισης

64 Το μπουτόν RC-88 DIP διακόπτες: Panic (τηλεχειρισμός ή λειτουργία πανικού) TMP (απενεργ/ση αισθητήρες tamper και ελέγχου σήματος) Χρήση με προϊόντα UC, AC και JA-80L 1x 1/2 AA μπαταρία λιθίου 3.6V (3-ετή διάρκεια ζωής, max. 20 χρήσεις/ημέρα)

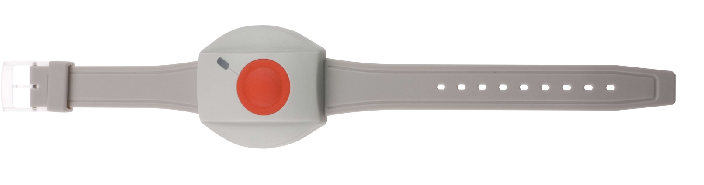

65 Το προσωπικό μπουτόν πανικού RC-87 Εγγραφή σε πίνακα ελέγχου, σειρήνα ή UC/AC συσκευές Προαιρετικά Έκδοση για τον καρπό ή το λαιμό Ακουστική επιβεβαίωση ενεργοποίησης Καθυστέρηση (5s) για αποφυγή τυχαίας ενεργοποίησης Χωρίς έλεγχο επικοινωνίας (ισχύς σήματος) CR2032 μπαταρία λιθίου Περιοχή λειτουργίας έως 200m

66 Η συσκευή τηλεχειρισμού RC-85 Ειδική σχεδίαση για αυτοκίνητο (12 ή 24V) 3 αγωγοί GND γείωση A = σύνδεση στο +U εκπέμπει σήμα ενεργοποίησης B = σύνδεση στο +U εκπέμπει σήμα απενεργοποίησης Ταυτόχρονη σύνδεση A + B στο +U εκπέμπει σήμα πανικού Αναβόσβημα φώτα (μεγάλη σκάλα) ή πάτημα κόρνας εκπέμπει σήμα Δυνατότητα χρήσης για αποστολή ειδοποίησης από συναγερμό αυτοκινήτου Προαιρετική ενεργοποίηση με διπλό κλικ Τροφοδοσία από το αυτοκίνητο

67 Εσωτερική σειρήνα JA-80L Τροφοδοσία 230V Εγγραφή με σύνδεση σε πρίζα Επιλογή ρύθμισης ειδοποίησης σε ακολουθία των προγρ/ζόμενων εξόδων PG Aποσύνδεση από πρίζα σε περίπτωση alarm = tamper alarm Αποσύνδεση από πρίζα χωρίς alarm = ειδοποίηση χαμηλής στάθμης μπαταρίας (προαιρετικό) (αναφορά alarm από ένα τομέα μόνο) Παράγει ήχους: IW alarm Ήχοι εισόδου και εξόδου Κουδούνι εισόδου - 8 μελωδίες Ανιχνευτής ήχοι ενεργοποίησης - 8 μελωδίες Ένδειξη LED για κατάσταση PGY 2 επίπεδα ήχου (με παρατεταμένη πίεση μπουτόν) Τριπλό κλικ ενεργοποιεί/απενεργοποιεί ήχους πουλιών για όπλιση Μέτρηση επιπέδου σήματος με πίεση μπουτόν

68 Η εξωτερική σειρήνα JA-80A Χωρίς ανάγκη καλωδίωσης!!! Ηχητική ισχύς 112dB / 1m (σταδιακή αύξηση) Μέγιστη διάρκεια ήχου: 3 min. Αναβοσβήνει για 30 min. Μετά το alarm Βραχυκυκλωτήρες: 50 / 25 s. (τεστ επικοινωνίας με πίνακα ελέγχου) LED ON / OFF (οπτική σήμανση κάθε λεπτό) Εγγραφή με σύνδεση της μπαταρίας Μπαταρία λιθίου BAT-80 (διάρκεια ζωής 3 5 έτη) Siren connector (beware of high voltages) antenna LED indication disabled enabled communication interval 50s interval 25s LEDs Top cover sensor Battery connector Siren removal sensor

69 Συσκευές επικοινωνίας Θέση τοποθέτησης Εξωτερική επικοινωνία GSM δίκτυο GPRS, SMS, ΦΩΝΗ Internet (LAN - Ethernet) PSTN Αναφορές από το σύστημα Απομακρυσμένη πρόσβαση

70 Αναφορές συμβάντων Τηλεφωνικό δίκτυο INTERNET Κέντρο λήψεως σημάτων Oasis Και ή Ειδοποίηση χρήστη

71 Απομακρυσμένη πρόσβαση INTERNET και ή Internet Tηλέφωνο

72 Η GSM κάρτα επικοινωνίας Επικοινωνία μέσω GSM/GPRS Αναφορά συμβάντων: SMS (επιλογή από 17 γλώσσες) Τηλεφωνικές κλήσεις Σταθμός ARC (IP, SMS ή CID πρωτόκολλα) Αποστολή εικόνας (με χρήση κάρτας JA-80Q) GSM gateway λειτουργία Απομακρυσμένη πρόσβαση από: τηλέφωνο (εγγραφή με πληκτρολόγιο ή SMS) Internet - Αναπάντητη κλήση από προγρ/σμένο αριθμό Κλείδωμα προγραμματισμού από σταθμό ARC

73 Η κάρτα επικοινωνίας JA-80V LAN+PSTN Επικοινωνία μέσω LAN & PSTN Αναφορά συμβάντων από: SMS (επιλογή από 17 γλώσσες) Τηλεφωνικές κλήσεις Σταθμό ARC (IP, CID ή DR πρωτόκολλα) Αποστολή εικόνας (με χρήση κάρτας JA-80Q ) Απομακρυσμένη πρόσβαση με: τηλέφωνο (εγγραφή με πληκτρολόγιο ή SMS) Internet - Αναπάντηση κλήση από προγρ/σμένο αριθμό Κλείδωμα προγραμματισμού από σταθμό ARC

74 GSMLink Απομακρυσμένη πρόσβαση μέσω Internet

75 1. Εγγραφή στο Εγγραφή χρήστη Εγγραφή συσκευής

76 Παράδειγμα σελίδας ρυθμίσεων

77 Η κάρτα φωνής JA-80X Αναφορά συμβάντων με φωνητικά μηνύματα Έως 4 αριθμούς μέσω PSTN γραμμής 7 φωνητικά μηνύματα Όνομα συστήματος Παραβίαση Φωτιά Tampering Πανικός Τεχνικό πρόβλημα Μήνυμα καλωσορίσματος απομακρυσμένης πρόσβασης Απομακρυσμένη πρόσβαση με πληκτρ/γιο τηλεφώνου (τόνοι DTMF) Υποστήριξη CID πρωτοκόλλου για μετάδοση σε σταθμό ARC (PSTN γραμμή) Χρήση με κάρτα JA-80V ή JA-80Y

78 Μεγάφωνο SP-02 Σύνδεση με γραμμή PSTN ή σε τηλ. γραμμή προσομοίωσης από κάρτα JA-80Y Αμφίδρομη επικοινωνία Απάντηση κλήσεων από προγρ/σμένους αριθμούς Έως 8 προγραμματισμένοι τηλ. αριθμοί Κλήση αριθμού εκτάκτου ανάγκης με πίεση κουμπιού Μονόδρομη επικοινωνία επιτρέπει καλύτερη ακρόαση του χώρου 2 x AA αλκαλικές μπαταρίες 1.5V

79 Η κάρτα εξόδων JA-68 Για πίνακες ελέγχου σειράς 6x και 8x 8 γαλβανικά απομονωμένες εξόδους 9 ακροδέκτες: C - Common A - Set (ενεργοποίηση) I - παραβίαση F - φωτιά S - Tamper (σαμποτάζ) P - πανικός T τεχνικό πρόβλημα AC απώλεια τάσης δικτύου LB χαμηλή μπαταρία Επιλογή επαφής NC ή NO με χρήση jumper +12V και GND ακροδέκτες τροφοδοσία, max. 100mA Δυνατότητα χρήσης με κάρτα επικοινωνίας Σχεδιασμός για γενικές χρήσεις Κατάλληλο π.χ. για κάρτες επικοινωνίας με σταθμό ARC

80 Η συσκευή ρελέ UC-82 Τροφοδοσία 12V DC 2 έξοδοι ρελέ (X & Y) - max 2A Έξοδος για αναφορά χαμηλής μπαταρίας Προαιρετική εξωτερική κεραία Τροφοδοσία 12V (20mA) από εξωτερική πηγή Δυνατότητα χρήσης με: Πίνακα ελέγχου Ανιχνευτές Πομπούς RC-8x no. Reaction 1 impulse 1 sec. 2 impulse 2 min. 3 latch tamper 4 on / off triggering Device Enrolls with key fob detector key fob detector key fob detector key fob PG outputs of control panel detector button pressing battery connecting button pressing battery connecting button pressing battery connecting button pressing entry of 299 in Service mode battery connecting Max. number

81 Η συσκευή ρελέ AC-82 Τροφοδοσία 230V, 50Hz 2 έξοδοι ρελέ (X and Y) - max 5A Δυνατότητα χρήσης με: Πίνακα ελέγχου Ανιχνευτές Πομπούς RC-8x Θερμοστάτες TP-8x no. Reaction 1 impulse 1 sec. 2 impulse 2 min. 3 latch tamper 4 on / off triggering Device key fob detector key fob detector key fob detector Enrolls with button pressing battery connecting button pressing battery connecting button pressing battery connecting button pressing enrolls key fob pair of buttons PG outputs of entry of 299 in Service control panel mode thermostat battery connecting detector battery connecting Max. number

82 Οι θερμοστάτες TP-8x TP-82 TP-83 Ρύθμιση θερμοκρασίας Μέτρηση θερμοκρασίας Κλείδωμα Ρύθμιση: Λειτουργίες Υστέρησης Ορίων λειτουργίας Διόρθωση αισθητήρα Κατώφλι ειδοποίησης AA 1.5V αλκαλική μπαταρία Τηλεχειρισμός από πίνακα ελέγχου μαζί με λειτουργίες αντιπαγετικής προστασίας Κλείσιμο θέρμανσης στο άνοιγμα παραθύρου Αναφορά παγετού Αναφορά φωτιάς Εβδομαδιαίος προγρ/σμός Θερμοκρασία ημέρας/νύχτας για κάθε ώρα Αύξηση ημερήσιας θερμοκρασίας κατά + 2 C Οθόνη προγρ/σμού Ρύθμιση: Υστέρησης Ορίων λειτουργίας Διόρθωση αισθητήρα Κατώφλι αναφοράς Προσαρμογή έναρξης AC-83 Δέκτης Τροφοδοσία 230V 3 ρελέ: Καθαρισμός κυκλοφορητή Απομακρυσμένος έλεγχος θερμοκρασίας Κύκλωμα Νο.1 Κύκλωμα Νο.2 Κυκλοφορητής

83 Ο θερμοστάτης υπερύθρων TP-8xIR Ασύρματη μέτρηση θερμοκρασίας δαπέδου με αισθητήρα IR Ακριβής & εύκολη ρύθμιση TP-82IR, TP-83IR εκδόσεις 2 έξτρα ρυθμίσεις θερμοκρασίας: Ελάχιστη θερμοκρασία δαπέδου Μέγιστη θερμοκρασία δαπέδου

84 «Έξυπνο» σύστημα θέρμανσης Παγίδες παραθύρων Τηλεχειριστήρια Πίνακας ελέγχου Θερμοστάτης AC-82 Απομακρυσμένη πρόσβαση & αναφορά κατάστασης Τηλέφωνο Θέρμανση Λειτουργία θέρμανσης με παράθυρα ΚΛΕΙΣΤΑ = λειτουργία θέρμανσης ΑΝΟΙΧΤΑ = αντιπαγετική λειτουργία

85 Διασύνδεση με JA-82T και JA-80BT Σύνδεση πίνακα ελέγχου με Η/Υ Τρόπος σύνδεσης USB ή Bluetooth Κατάλληλο για O-link, Comlink λογισμικό

86 Και επίσης

87 Η συσκευή GSM GD-04 David Μικρό αλλά βολικό Καλώδιο σύνδεσης με Η/Υ και GD-Link λογισμικό Κουτί εφεδρικής τροφοδοσίας Κύρια μονάδα Τροφοδοτικό Κάρτα DTMF Ραδιο-μονάδα Κατασκευή block block--like

88 Δυνατότητες GD-04 David Απομακρυσμένος έλεγχος ρελέ με κινητό: 1. SMS εντολές (του τύπου ON ή OFF) Αλλαγή κειμένου εντολών Μέγιστο μήκος κειμένου 30 χαρακτήρες SMS αναφορές κατάστασης για τη λειτουργία του ρελέ 2. Εισερχόμενη κλήση από προγρ/σμένο αριθμό Προγρ/σμός έως 50 τηλ. αριθμών για κάθε ρελέ. Ρυθμιζόμενη περίοδος ενεργ/σης μετά από εισερχόμενη κλήση από 1s έως 10 ώρες Όριο αριθμού τηλ. κλήσεων για κάθε τηλ. νούμερο (χρήσιμο π.χ. για χώρους στάθευσης)

89 Δυνατότητες GD-04 David SMS αναφορές on input activation: 1. Κάθε είσοδος από A έως D παρέχει αναφορά ενεργοποίησης/απενεργοποίησης: Προγρ/σμός έως 8 τηλ. αριθμών για κάθε είσοδο. Μέγιστο μήκος κειμένου αναφοράς, 30 χαρακτήρες. Επιβεβαίωση ανάγνωσης SMS αναφορών συνοδευόμενες από τηλ. κλήσεις. 2. Ερώτημα κατάστασης εισόδων: Με την εντολή SMS, STATUS (δυνατότητα αλλαγής)

90 Προγραμματισμός GD-04 David Με κινητό μέσω SMS εντολών: Μόνο 8 εντολές (κείμενα, αριθμοί, άλλες λειτουργίες) Η εντολή ξεκινά με κωδικό πρόσβασης (= Η/Υ εργοστασιακά) Πολλαπλές εντολές σε ένα SMS (συνήθως, μόνο ένα SMS για πλήρη προγραμματισμό) Με χρήση Η/Υ μέσω GD-Link λογισμικού Ένα CD και USB καλώδιο σύνδεσης παρέχεται με το πακέτο Από την ιστοσελίδα της Jablotron Συμπλήρωση φόρμας Αποστολή Λήψη απάντησης με SMS ( PROGRAM OK ) Δωρεάν, χωρίς απαραίτητη εγγραφή Simple and elegant...

91 Νέα στους συναγερμούς για αυτοκίνητα

92 CA-1803 BT ATHOS Προστασία αυτοκινήτου Αναφορά συναγερμών με SMS ή τηλ. κλήσεις Απομακρυσμένη ακινητοποίηση με εντολές SMS Προστασία γκαράζ με ασύρματους ανιχνευτές JA-8x Ακρόαση στο αυτοκίνητο με το HF-03 hands free σετ προαιρετικό Τηλεχειρισμός: μπρελόκ, τηλέφωνο ή Internet Υποστήριξη Logistics Πλοήγηση αυτοκινήτου μέσω Bluetooth σύνδεση σε PDA ή κινητό Παρακολούθηση αυτοκινήτου (θέση) μέσω Internet (κατάλληλο για επαγγελματικά ταξίδια στόλο οχημάτων) Πρόσθετες δυνατότητες Λειτουργία συσκευών αυτοκινήτου Κλήση με Hands-free από το αυτοκίνητο με χρήση του HF-03 Επιθεώρηση από σταθμό ARC

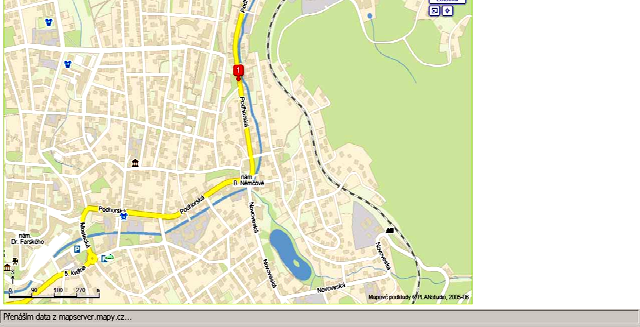

93 Εντοπισμός θέσης αυτοκινήτου με GSMLink
