1 ςύστημα JABLOTRON JA-100 ςειρά προϊόντων καινούργιος συναγερμός με επαναστατικό τρόπο λειτουργίας

2

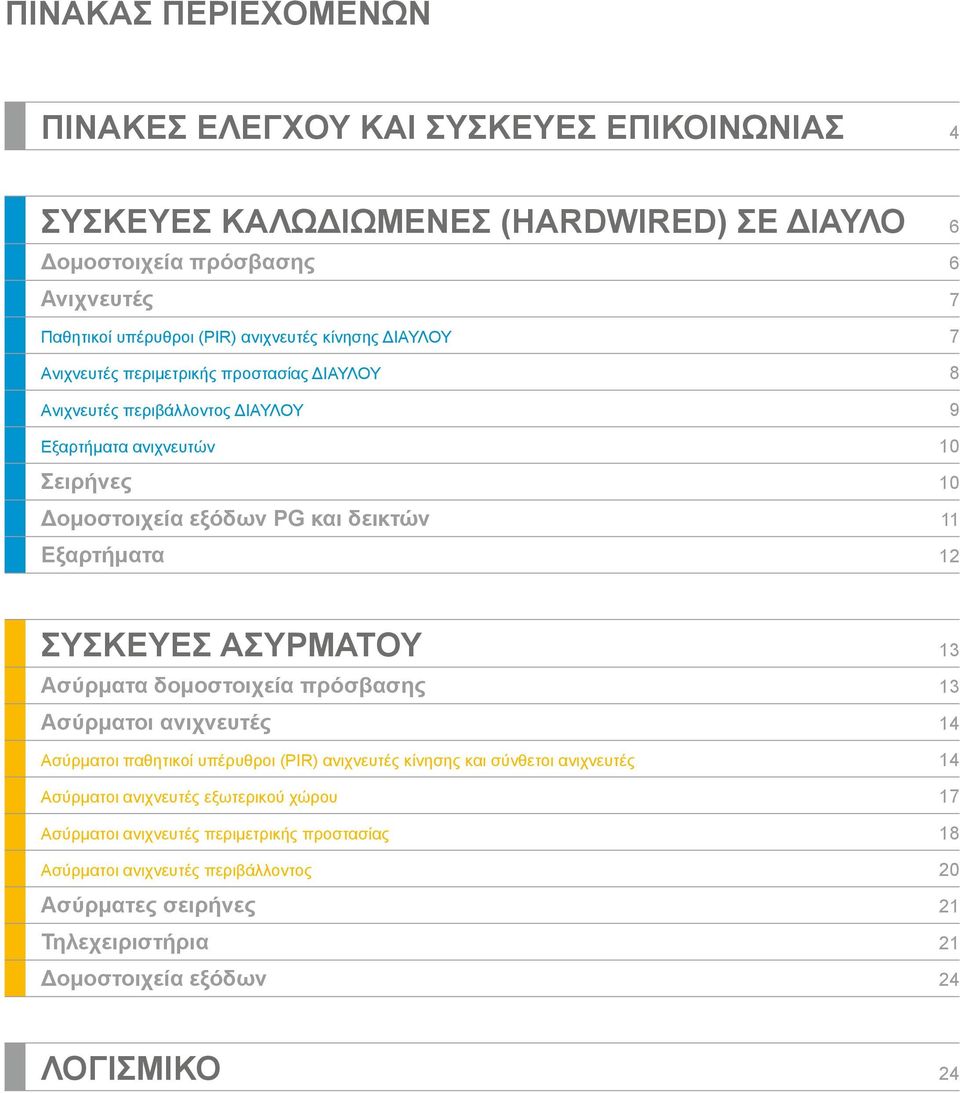

3 Πίνακας περιεχομένων Πίνακες ελέγχου και συσκευές επικοινωνίας 4 ΣΥΣΚΕΥΕΣ ΚΑΛΩΔΙΩΜΕΝΕΣ (HARDWIRED) ΣΕ ΔΙΑΥΛΟ 6 Δομοστοιχεία πρόσβασης 6 Ανιχνευτές 7 Παθητικοί υπέρυθροι (PIR) ανιχνευτές κίνησης ΔΙΑΥΛΟΥ 7 Ανιχνευτές περιμετρικής προστασίας ΔΙΑΥΛΟΥ 8 Ανιχνευτές περιβάλλοντος ΔΙΑΥΛΟΥ 9 Εξαρτήματα ανιχνευτών 10 Σειρήνες 10 Δομοστοιχεία εξόδων PG και δεικτών 11 Εξαρτήματα 12 ΣΥΣΚΕΥΕΣ ΑΣΥΡΜΑΤΟΥ 13 Ασύρματα δομοστοιχεία πρόσβασης 13 Ασύρματοι ανιχνευτές 14 Ασύρματοι παθητικοί υπέρυθροι (PIR) ανιχνευτές κίνησης και σύνθετοι ανιχνευτές 14 Ασύρματοι ανιχνευτές εξωτερικού χώρου 17 Ασύρματοι ανιχνευτές περιμετρικής προστασίας 18 Ασύρματοι ανιχνευτές περιβάλλοντος 20 Ασύρματες σειρήνες 21 Τηλεχειριστήρια 21 Δομοστοιχεία εξόδων 24 Λογισμικό 24

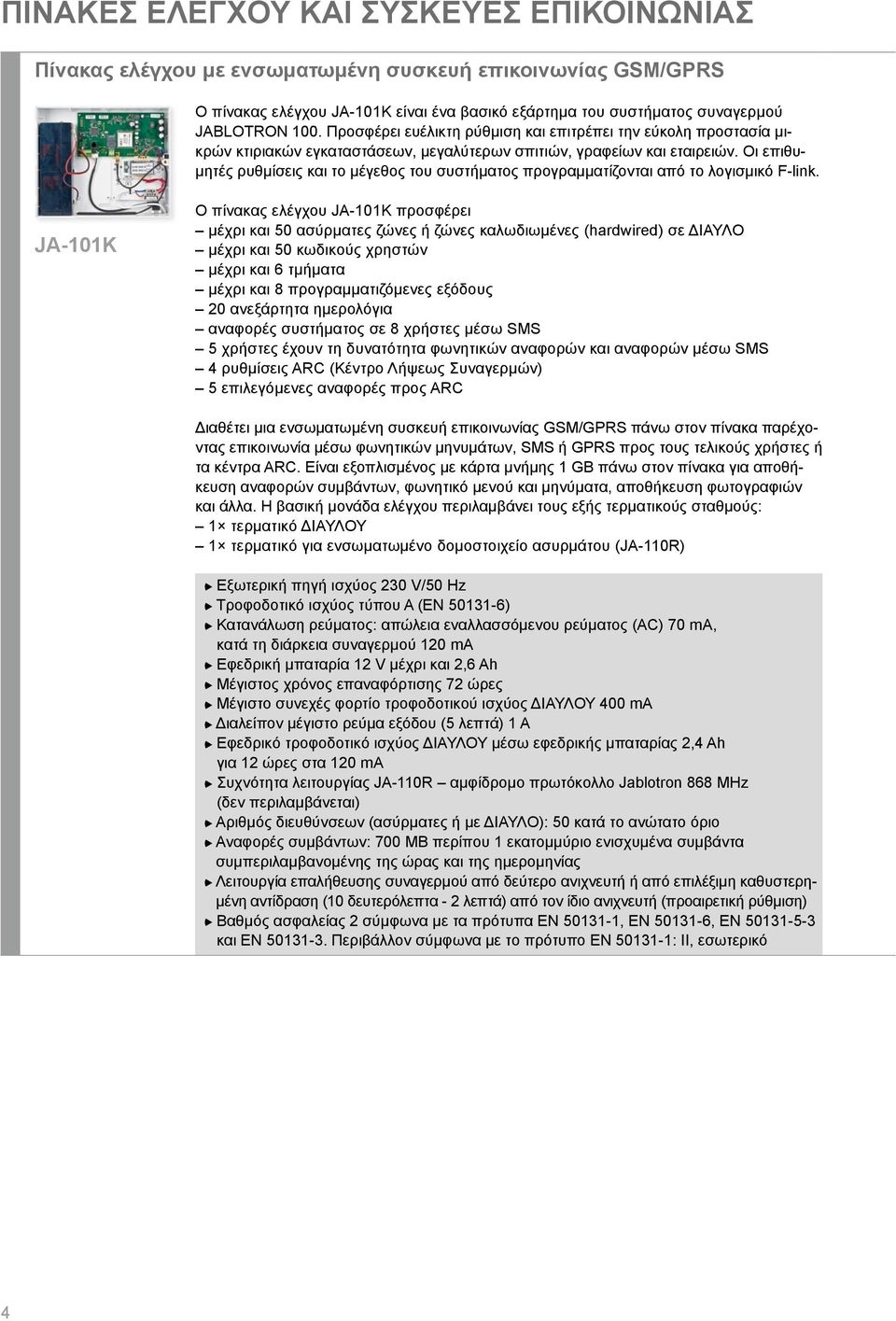

4 Πίνακες ελεγχου καί ςυςκευες επίκοίνωνίας Πίνακας ελέγχου με ενσωματωμένη συσκευή επικοινωνίας GSM/GPRS Ο πίνακας ελέγχου JA-101K είναι ένα βασικό εξάρτημα του συστήματος συναγερμού JABLOTRON 100. Προσφέρει ευέλικτη ρύθμιση και επιτρέπει την εύκολη προστασία μικρών κτιριακών εγκαταστάσεων, μεγαλύτερων σπιτιών, γραφείων και εταιρειών. Οι επιθυμητές ρυθμίσεις και το μέγεθος του συστήματος προγραμματίζονται από το λογισμικό F-link. JA-101K Ο πίνακας ελέγχου JA-101K προσφέρει μέχρι και 50 ασύρματες ζώνες ή ζώνες καλωδιωμένες (hardwired) σε ΔΙΑΥΛΟ μέχρι και 50 κωδικούς χρηστών μέχρι και 6 τμήματα μέχρι και 8 προγραμματιζόμενες εξόδους 20 ανεξάρτητα ημερολόγια αναφορές συστήματος σε 8 χρήστες μέσω SMS 5 χρήστες έχουν τη δυνατότητα φωνητικών αναφορών και αναφορών μέσω SMS 4 ρυθμίσεις ARC (Κέντρο Λήψεως Συναγερμών) 5 επιλεγόμενες αναφορές προς ARC Διαθέτει μια ενσωματωμένη συσκευή επικοινωνίας GSM/GPRS πάνω στον πίνακα παρέχοντας επικοινωνία μέσω φωνητικών μηνυμάτων, SMS ή GPRS προς τους τελικούς χρήστες ή τα κέντρα ARC. Είναι εξοπλισμένος με κάρτα μνήμης 1 GB πάνω στον πίνακα για αποθήκευση αναφορών συμβάντων, φωνητικό μενού και μηνύματα, αποθήκευση φωτογραφιών και άλλα. Η βασική μονάδα ελέγχου περιλαμβάνει τους εξής τερματικούς σταθμούς: 1 τερματικό ΔΙΑΥΛΟΥ 1 τερματικό για ενσωματωμένο δομοστοιχείο ασυρμάτου (JA-110R) Εξωτερική πηγή ισχύος 230 V/50 Hz Τροφοδοτικό ισχύος τύπου Α (EN ) Κατανάλωση ρεύματος: απώλεια εναλλασσόμενου ρεύματος (AC) 70 ma, κατά τη διάρκεια συναγερμού 120 ma Εφεδρική μπαταρία 12 V μέχρι και 2,6 Ah Μέγιστος χρόνος επαναφόρτισης 72 ώρες Μέγιστο συνεχές φορτίο τροφοδοτικού ισχύος ΔΙΑΥΛΟΥ 400 ma Διαλείπον μέγιστο ρεύμα εξόδου (5 λεπτά) 1 A Εφεδρικό τροφοδοτικό ισχύος ΔΙΑΥΛΟΥ μέσω εφεδρικής μπαταρίας 2,4 Ah για 12 ώρες στα 120 ma Συχνότητα λειτουργίας JA-110R αμφίδρομο πρωτόκολλο Jablotron 868 MHz (δεν περιλαμβάνεται) Αριθμός διευθύνσεων (ασύρματες ή με ΔΙΑΥΛΟ): 50 κατά το ανώτατο όριο Αναφορές συμβάντων: 700 MB περίπου 1 εκατομμύριο ενισχυμένα συμβάντα συμπεριλαμβανομένης της ώρας και της ημερομηνίας Λειτουργία επαλήθευσης συναγερμού από δεύτερο ανιχνευτή ή από επιλέξιμη καθυστερημένη αντίδραση (10 δευτερόλεπτα - 2 λεπτά) από τον ίδιο ανιχνευτή (προαιρετική ρύθμιση) Βαθμός ασφαλείας 2 σύμφωνα με τα πρότυπα EN , EN , EN και EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό 4

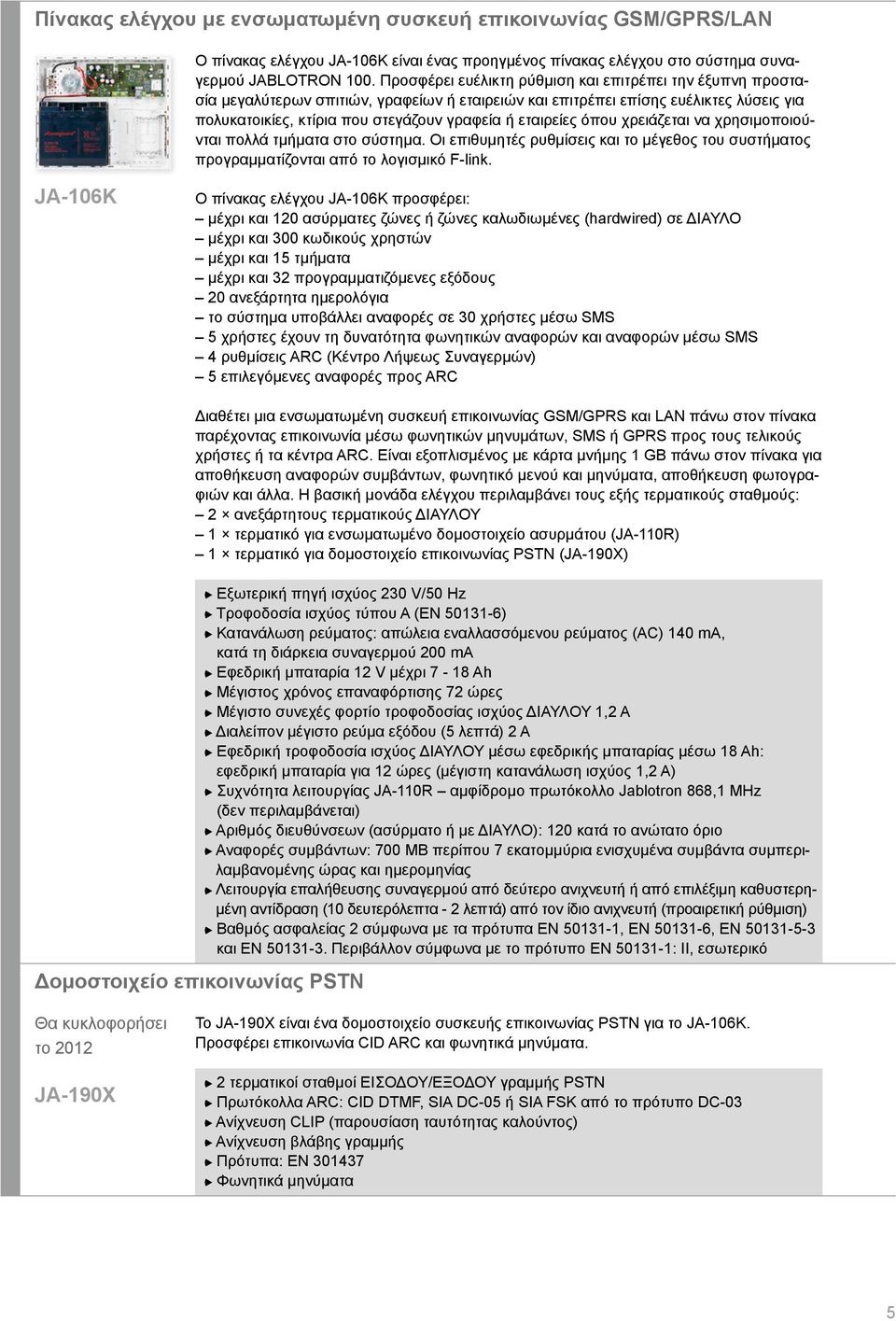

5 Πίνακας ελέγχου με ενσωματωμένη συσκευή επικοινωνίας GSM/GPRS/LAN Ο πίνακας ελέγχου JA-106K είναι ένας προηγμένος πίνακας ελέγχου στο σύστημα συναγερμού JABLOTRON 100. Προσφέρει ευέλικτη ρύθμιση και επιτρέπει την έξυπνη προστασία μεγαλύτερων σπιτιών, γραφείων ή εταιρειών και επιτρέπει επίσης ευέλικτες λύσεις για πολυκατοικίες, κτίρια που στεγάζουν γραφεία ή εταιρείες όπου χρειάζεται να χρησιμοποιούνται πολλά τμήματα στο σύστημα. Οι επιθυμητές ρυθμίσεις και το μέγεθος του συστήματος προγραμματίζονται από το λογισμικό F-link. JA-106K Ο πίνακας ελέγχου JA-106K προσφέρει: μέχρι και 120 ασύρματες ζώνες ή ζώνες καλωδιωμένες (hardwired) σε ΔΙΑΥΛΟ μέχρι και 300 κωδικούς χρηστών μέχρι και 15 τμήματα μέχρι και 32 προγραμματιζόμενες εξόδους 20 ανεξάρτητα ημερολόγια το σύστημα υποβάλλει αναφορές σε 30 χρήστες μέσω SMS 5 χρήστες έχουν τη δυνατότητα φωνητικών αναφορών και αναφορών μέσω SMS 4 ρυθμίσεις ARC (Κέντρο Λήψεως Συναγερμών) 5 επιλεγόμενες αναφορές προς ARC Διαθέτει μια ενσωματωμένη συσκευή επικοινωνίας GSM/GPRS και LAN πάνω στον πίνακα παρέχοντας επικοινωνία μέσω φωνητικών μηνυμάτων, SMS ή GPRS προς τους τελικούς χρήστες ή τα κέντρα ARC. Είναι εξοπλισμένος με κάρτα μνήμης 1 GB πάνω στον πίνακα για αποθήκευση αναφορών συμβάντων, φωνητικό μενού και μηνύματα, αποθήκευση φωτογραφιών και άλλα. Η βασική μονάδα ελέγχου περιλαμβάνει τους εξής τερματικούς σταθμούς: 2 ανεξάρτητους τερματικούς ΔΙΑΥΛΟΥ 1 τερματικό για ενσωματωμένο δομοστοιχείο ασυρμάτου (JA-110R) 1 τερματικό για δομοστοιχείο επικοινωνίας PSTN (JA-190X) Δομοστοιχείο επικοινωνίας PSTN Εξωτερική πηγή ισχύος 230 V/50 Hz Τροφοδοσία ισχύος τύπου A (EN ) Κατανάλωση ρεύματος: απώλεια εναλλασσόμενου ρεύματος (AC) 140 ma, κατά τη διάρκεια συναγερμού 200 ma Εφεδρική μπαταρία 12 V μέχρι 7-18 Ah Μέγιστος χρόνος επαναφόρτισης 72 ώρες Μέγιστο συνεχές φορτίο τροφοδοσίας ισχύος ΔΙΑΥΛΟΥ 1,2 A Διαλείπον μέγιστο ρεύμα εξόδου (5 λεπτά) 2 A Εφεδρική τροφοδοσία ισχύος ΔΙΑΥΛΟΥ μέσω εφεδρικής μπαταρίας μέσω 18 Ah: εφεδρική μπαταρία για 12 ώρες (μέγιστη κατανάλωση ισχύος 1,2 A) Συχνότητα λειτουργίας JA-110R αμφίδρομο πρωτόκολλο Jablotron 868,1 MHz (δεν περιλαμβάνεται) Αριθμός διευθύνσεων (ασύρματο ή με ΔΙΑΥΛΟ): 120 κατά το ανώτατο όριο Αναφορές συμβάντων: 700 MB περίπου 7 εκατομμύρια ενισχυμένα συμβάντα συμπεριλαμβανομένης ώρας και ημερομηνίας Λειτουργία επαλήθευσης συναγερμού από δεύτερο ανιχνευτή ή από επιλέξιμη καθυστερημένη αντίδραση (10 δευτερόλεπτα - 2 λεπτά) από τον ίδιο ανιχνευτή (προαιρετική ρύθμιση) Βαθμός ασφαλείας 2 σύμφωνα με τα πρότυπα EN , EN , EN και EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό Θα κυκλοφορήσει το 2012 JA-190X Το JA-190X είναι ένα δομοστοιχείο συσκευής επικοινωνίας PSTN για το JA-106K. Προσφέρει επικοινωνία CID ARC και φωνητικά μηνύματα. 2 τερματικοί σταθμοί ΕΙΣΟΔΟΥ/ΕΞΟΔΟΥ γραμμής PSTN Πρωτόκολλα ARC: CID DTMF, SIA DC-05 ή SIA FSK από το πρότυπο DC-03 Ανίχνευση CLIP (παρουσίαση ταυτότητας καλούντος) Ανίχνευση βλάβης γραμμής Πρότυπα: EN Φωνητικά μηνύματα 5

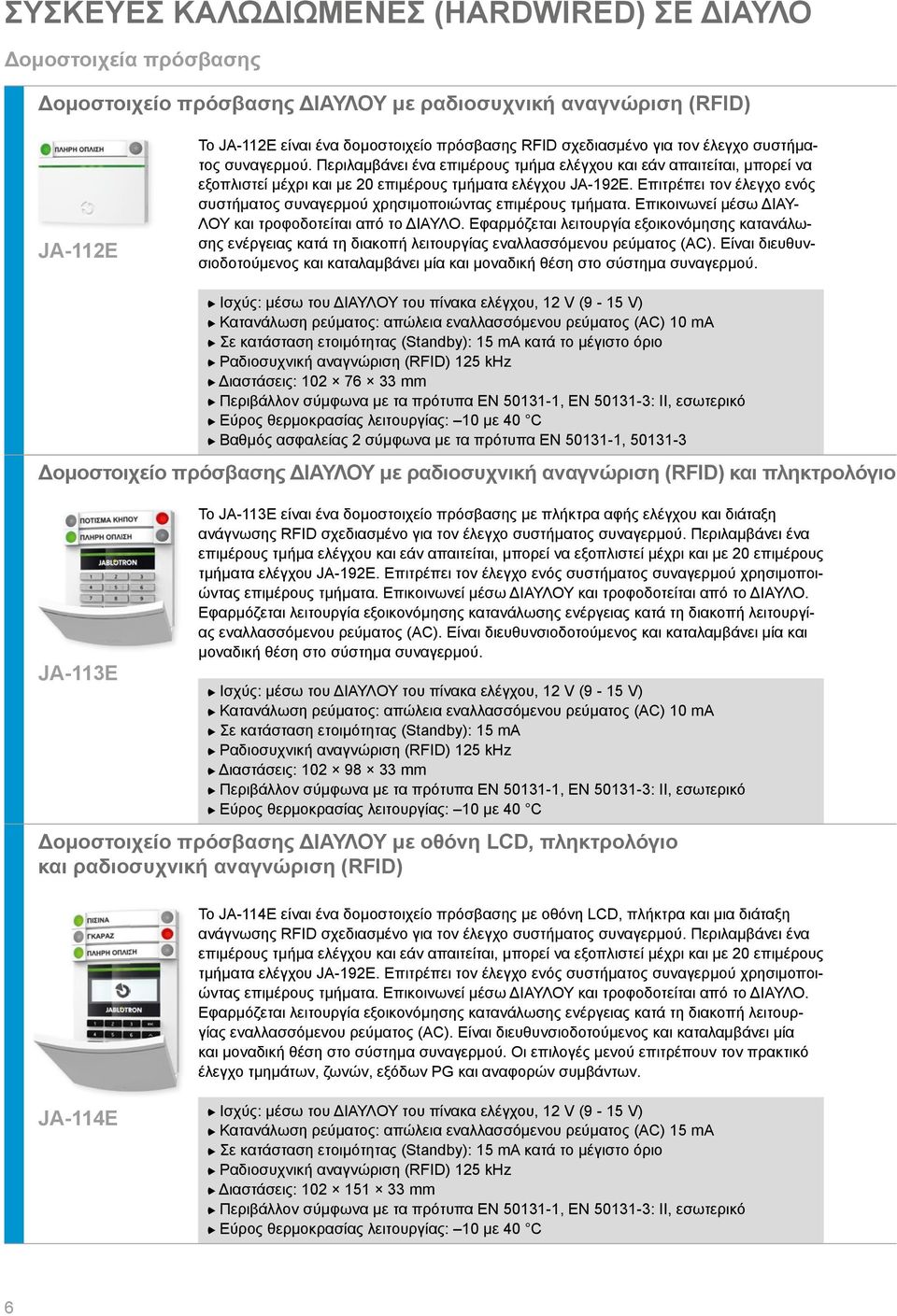

6 ςυςκευες καλωδίωμενες (HARDWIRED) ςε Δίαυλο Δομοστοιχεία πρόσβασης Δομοστοιχείο πρόσβασης Δίαυλου με ραδιοσυχνική αναγνώριση (RFID) JA-112E Το JA-112E είναι ένα δομοστοιχείο πρόσβασης RFID σχεδιασμένο για τον έλεγχο συστήματος συναγερμού. Περιλαμβάνει ένα επιμέρους τμήμα ελέγχου και εάν απαιτείται, μπορεί να εξοπλιστεί μέχρι και με 20 επιμέρους τμήματα ελέγχου JA-192E. Επιτρέπει τον έλεγχο ενός συστήματος συναγερμού χρησιμοποιώντας επιμέρους τμήματα. Επικοινωνεί μέσω ΔΙΑΥ- ΛΟΥ και τροφοδοτείται από το ΔΙΑΥΛΟ. Εφαρμόζεται λειτουργία εξοικονόμησης κατανάλωσης ενέργειας κατά τη διακοπή λειτουργίας εναλλασσόμενου ρεύματος (AC). Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία και μοναδική θέση στο σύστημα συναγερμού. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου, 12 V (9-15 V) Κατανάλωση ρεύματος: απώλεια εναλλασσόμενου ρεύματος (AC) 10 ma Σε κατάσταση ετοιμότητας (Standby): 15 ma κατά το μέγιστο όριο Ραδιοσυχνική αναγνώριση (RFID) 125 khz Διαστάσεις: mm Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό Βαθμός ασφαλείας 2 σύμφωνα με τα πρότυπα EN , Δομοστοιχείο πρόσβασης Δίαυλου με ραδιοσυχνική αναγνώριση (RFID) και πληκτρολόγιο JA-113E Το JA-113E είναι ένα δομοστοιχείο πρόσβασης με πλήκτρα αφής ελέγχου και διάταξη ανάγνωσης RFID σχεδιασμένο για τον έλεγχο συστήματος συναγερμού. Περιλαμβάνει ένα επιμέρους τμήμα ελέγχου και εάν απαιτείται, μπορεί να εξοπλιστεί μέχρι και με 20 επιμέρους τμήματα ελέγχου JA-192E. Επιτρέπει τον έλεγχο ενός συστήματος συναγερμού χρησιμοποιώντας επιμέρους τμήματα. Επικοινωνεί μέσω ΔΙΑΥΛΟΥ και τροφοδοτείται από το ΔΙΑΥΛΟ. Εφαρμόζεται λειτουργία εξοικονόμησης κατανάλωσης ενέργειας κατά τη διακοπή λειτουργίας εναλλασσόμενου ρεύματος (AC). Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία και μοναδική θέση στο σύστημα συναγερμού. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου, 12 V (9-15 V) Κατανάλωση ρεύματος: απώλεια εναλλασσόμενου ρεύματος (AC) 10 ma Σε κατάσταση ετοιμότητας (Standby): 15 ma Ραδιοσυχνική αναγνώριση (RFID) 125 khz Διαστάσεις: mm Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό Δομοστοιχείο πρόσβασης Δίαυλου με οθόνη LCD, πληκτρολόγιο και ραδιοσυχνική αναγνώριση (RFID) Το JA-114E είναι ένα δομοστοιχείο πρόσβασης με οθόνη LCD, πλήκτρα και μια διάταξη ανάγνωσης RFID σχεδιασμένο για τον έλεγχο συστήματος συναγερμού. Περιλαμβάνει ένα επιμέρους τμήμα ελέγχου και εάν απαιτείται, μπορεί να εξοπλιστεί μέχρι και με 20 επιμέρους τμήματα ελέγχου JA-192E. Επιτρέπει τον έλεγχο ενός συστήματος συναγερμού χρησιμοποιώντας επιμέρους τμήματα. Επικοινωνεί μέσω ΔΙΑΥΛΟΥ και τροφοδοτείται από το ΔΙΑΥΛΟ. Εφαρμόζεται λειτουργία εξοικονόμησης κατανάλωσης ενέργειας κατά τη διακοπή λειτουργίας εναλλασσόμενου ρεύματος (AC). Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία και μοναδική θέση στο σύστημα συναγερμού. Οι επιλογές μενού επιτρέπουν τον πρακτικό έλεγχο τμημάτων, ζωνών, εξόδων PG και αναφορών συμβάντων. JA-114E Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου, 12 V (9-15 V) Κατανάλωση ρεύματος: απώλεια εναλλασσόμενου ρεύματος (AC) 15 ma Σε κατάσταση ετοιμότητας (Standby): 15 ma κατά το μέγιστο όριο Ραδιοσυχνική αναγνώριση (RFID) 125 khz Διαστάσεις: mm Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό 6

7 επιμέρους τμήμα ελέγχου για δομοστοιχεία πρόσβασης Το JA-192E είναι ένα επιμέρους τμήμα ελέγχου για τα δομοστοιχεία πρόσβασης JA-112E, JA-113E, JA-114E, JA-152E, JA-153E, και JA-154E. JA-192E Επιτρέπει στο χρήστη να ελέγχει εύκολα τις λειτουργίες του συστήματος συναγερμού: έλεγχος διαχωρισμού (ΟΠΛΙΣΗ, ΜΕΡΙΚΗ ΟΠΛΙΣΗ, ΑΦΟΠΛΙΣΗ) έλεγχος εξόδων PG (PG ΣΕ ΛΕΙΤΟΥΡΓΙΑ και PG ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ) υπενθύμιση συμβάντων (πανικός, προειδοποίηση για προβλήματα υγείας και άλλα) ένδειξη κατάστασης Ισχύς: μέσω του δομοστοιχείου πρόσβασης Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 0.5 ma Διαστάσεις: mm Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό ανιχνευτές Παθητικοί υπέρυθροι (PIR) ανιχνευτές κίνησης ΔΙΑΥΛΟΥ Παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης Δίαυλου JA-110P Ο JA-110P είναι ένας παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης ΔΙΑΥΛΟΥ σχεδιασμένος για εσωτερική προστασία. Ανιχνεύει την κίνηση με θερμοκρασία ανθρώπινου σώματος. Το χαρακτηριστικό ανίχνευσης μπορεί να βελτιστοποιηθεί με τη χρήση εναλλακτικών φακών JS-7904 LONG HALLWAY, JS 7906 PET ή JS-7901 CURTAIN. Υπάρχει η δυνατότητα επιλογής μεταξύ δύο επιπέδων όσον αφορά το επίπεδο ατρωσίας. Η λειτουργία μνήμης συναγερμού είναι μια προαιρετική ρύθμιση, η οποία επιτρέπει την εύκολη ένδειξη και τον εντοπισμό τοποθεσίας συναγερμού. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Η ΕΞΥΠΝΗ ένδειξη ΜΝΗΜΗΣ (SMART MEMORY indication - SMI) παρέχει οπτική επαλήθευση μέσω LED ενός πυροδοτούμενου ανιχνευτή. Η εκκαθάριση της SMI πραγματοποιείται μέσω του πληκτρολογίου. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 5 ma Ύψος στηρίγματος: 2,5 m πάνω από το πάτωμα Εμβέλεια ανίχνευσης: 110 /12 m (με κανονικούς φακούς) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό 7

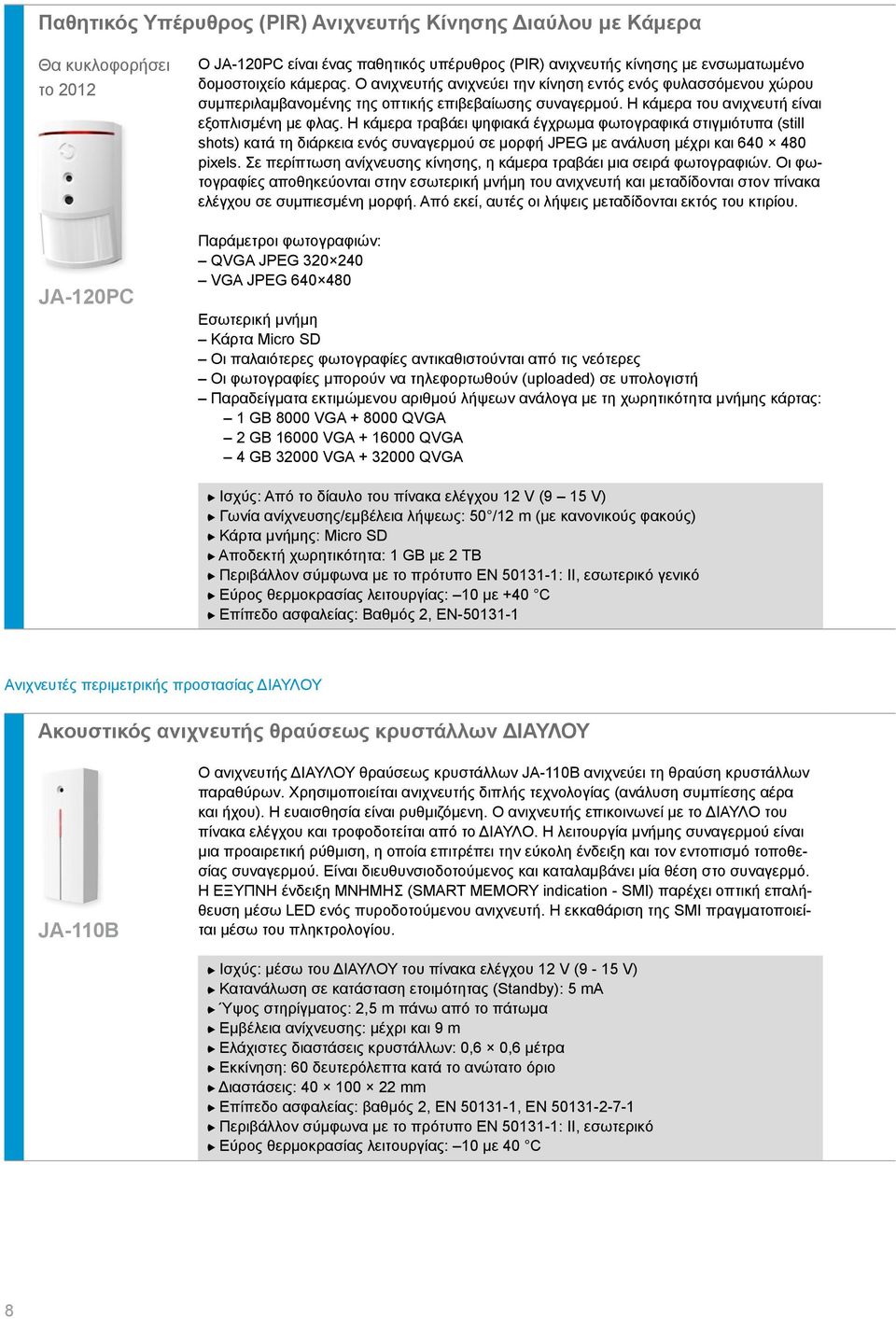

8 Παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης Διαύλου με κάμερα Θα κυκλοφορήσει το 2012 JA-120PC Ο JA-120PC είναι ένας παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης με ενσωματωμένο δομοστοιχείο κάμερας. Ο ανιχνευτής ανιχνεύει την κίνηση εντός ενός φυλασσόμενου χώρου συμπεριλαμβανομένης της οπτικής επιβεβαίωσης συναγερμού. Η κάμερα του ανιχνευτή είναι εξοπλισμένη με φλας. Η κάμερα τραβάει ψηφιακά έγχρωμα φωτογραφικά στιγμιότυπα (still shots) κατά τη διάρκεια ενός συναγερμού σε μορφή JPEG με ανάλυση μέχρι και pixels. Σε περίπτωση ανίχνευσης κίνησης, η κάμερα τραβάει μια σειρά φωτογραφιών. Οι φωτογραφίες αποθηκεύονται στην εσωτερική μνήμη του ανιχνευτή και μεταδίδονται στον πίνακα ελέγχου σε συμπιεσμένη μορφή. Από εκεί, αυτές οι λήψεις μεταδίδονται εκτός του κτιρίου. Παράμετροι φωτογραφιών: QVGA JPEG VGA JPEG Εσωτερική μνήμη Κάρτα Micro SD Οι παλαιότερες φωτογραφίες αντικαθιστούνται από τις νεότερες Οι φωτογραφίες μπορούν να τηλεφορτωθούν (uploaded) σε υπολογιστή Παραδείγματα εκτιμώμενου αριθμού λήψεων ανάλογα με τη χωρητικότητα μνήμης κάρτας: 1 GB 8000 VGA QVGA 2 GB VGA QVGA 4 GB VGA QVGA Ισχύς: Από το δίαυλο του πίνακα ελέγχου 12 V (9 15 V) Γωνία ανίχνευσης/εμβέλεια λήψεως: 50 /12 m (με κανονικούς φακούς) Κάρτα μνήμης: Micro SD Αποδεκτή χωρητικότητα: 1 GB με 2 TB Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό γενικό Εύρος θερμοκρασίας λειτουργίας: 10 με +40 C Επίπεδο ασφαλείας: Βαθμός 2, EN Ανιχνευτές περιμετρικής προστασίας ΔΙΑΥΛΟΥ ακουστικός ανιχνευτής θραύσεως κρυστάλλων Δίαυλου JA-110B Ο ανιχνευτής ΔΙΑΥΛΟΥ θραύσεως κρυστάλλων JA-110B ανιχνεύει τη θραύση κρυστάλλων παραθύρων. Χρησιμοποιείται ανιχνευτής διπλής τεχνολογίας (ανάλυση συμπίεσης αέρα και ήχου). Η ευαισθησία είναι ρυθμιζόμενη. Ο ανιχνευτής επικοινωνεί με το ΔΙΑΥΛΟ του πίνακα ελέγχου και τροφοδοτείται από το ΔΙΑΥΛΟ. Η λειτουργία μνήμης συναγερμού είναι μια προαιρετική ρύθμιση, η οποία επιτρέπει την εύκολη ένδειξη και τον εντοπισμό τοποθεσίας συναγερμού. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Η ΕΞΥΠΝΗ ένδειξη ΜΝΗΜΗΣ (SMART MEMORY indication - SMI) παρέχει οπτική επαλήθευση μέσω LED ενός πυροδοτούμενου ανιχνευτή. Η εκκαθάριση της SMI πραγματοποιείται μέσω του πληκτρολογίου. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 5 ma Ύψος στηρίγματος: 2,5 m πάνω από το πάτωμα Εμβέλεια ανίχνευσης: μέχρι και 9 m Ελάχιστες διαστάσεις κρυστάλλων: 0,6 0,6 μέτρα Εκκίνηση: 60 δευτερόλεπτα κατά το ανώτατο όριο Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό 8

9 Δομοστοιχείο Δίαυλου για μαγνητικούς ανιχνευτές 2 είσοδοι JA-110M Το δομοστοιχείο ΔΙΑΥΛΟΥ JA-110M χρησιμοποιείται για τη σύνδεση ενός μαγνητικού ανιχνευτή ανοίγματος πορτών. Περιλαμβάνει δύο προγραμματιζόμενες εισόδους NC, NO (κανονικά κλειστές, κανονικά ανοιχτές) ή ισοσταθμισμένες από αντίσταση τερματισμού γραμμής (EOL). Επιτρέπει το φιλτράρισμο ελάχιστου χρόνου πυροδότησης (0.5 δευτερόλεπτα, 1 δευτερόλεπτο, 2 δευτερόλεπτα ή 5 δευτερόλεπτα). Ο ανιχνευτής επικοινωνεί με το ΔΙΑΥΛΟ του πίνακα ελέγχου από τον οποίο και τροφοδοτείται. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Η ΕΞΥΠΝΗ ένδειξη ΜΝΗΜΗΣ (SMART MEMORY indication - SMI) παρέχει οπτική επαλήθευση μέσω LED ενός πυροδοτούμενου ανιχνευτή. Η εκκαθάριση της SMI πραγματοποιείται μέσω του πληκτρολογίου. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 5 ma Συνιστόμενο μήκος καλωδίου σύνδεσης και μαγνητικών επαφών: μέχρι και 3 μέτρα Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλονη σύμφωνα με το πρότυπο EN : II, εσωτερικός Μαγνητικός ανιχνευτής ανοίγματος Διαύλου Θα κυκλοφορήσει το 2012 JA-111M Η συσκευή ανιχνεύει το άνοιγμα παραθύρων ή πορτών. Η επικοινωνία με τον πίνακα ελέγχου γίνεται μέσω του διαύλου. Ο ανιχνευτής είναι εξοπλισμένος με ένα κάλυμμα προστασίας από δολιοφθορά που ενεργοποιείται μετά το άνοιγμα του καλύμματος. Ο αισθητήρας ενεργοποιείται μετά την απομάκρυνση του μόνιμου μαγνήτη από τον αισθητήρα. Η συσκευή καταλαμβάνει μία και μοναδική θέση στο σύστημα ασφαλείας. Ισχύς: Από το δίαυλο του πίνακα ελέγχου 12 V (9 15 V) Κατανάλωση στην κατάσταση ετοιμότητας: 5 ma Μέγεθος ανιχνευτή: mm, Μέγεθος μαγνήτη: mm Επίπεδο ασφαλείας: Βαθμός 2, EN Θερμοκρασία λειτουργίας: 10 με 40 C Ανιχνευτές περιβάλλοντος ΔΙΑΥΛΟΥ ςύνθετος ανιχνευτής καπνού και θερμότητας-πυρκαγιάς Δίαυλου JA-110ST ανιχνευτής Πλημμύρας Διαύλου Ο σύνθετος ανιχνευτής καπνού και θερμότητας-πυρκαγιάς ΔΙΑΥΛΟΥ JA-110ST ανιχνεύει την πυρκαγιά εντός κατοικιών ή εμπορικών κτιριακών εγκαταστάσεων. Επιτρέπει τις ακόλουθες ρυθμίσεις: καπνός και θερμότητα, καπνός ή θερμότητα, καπνός μόνο, θερμότητα μόνο. Η ΕΞΥΠΝΗ ένδειξη ΜΝΗΜΗΣ (SMART MEMORY indication - SMI) παρέχει οπτική επαλήθευση μέσω LED ενός πυροδοτούμενου ανιχνευτή. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 5 ma Ανίχνευση πυρκαγιάς: οπτική και θερμότητα Ευαισθησία ανίχνευσης πυρκαγιάς: m=0,11/0,13 db/m EN 54-7 Ανίχνευση θερμοκρασίας: κατηγορία A2 του προτύπου EN 54-5 Θερμοκρασία συναγερμού: 60 με 70 C Διαστάσεις: διάμετρος 126 mm, ύψος 50 mm Εύρος θερμοκρασίας λειτουργίας: 10 με 80 C Ο ανιχνευτής επισημαίνει πλημμύρα χώρου (αποθήκη, μπάνιο, κ.λπ.). Αυτή η πληροφορία μεταδίδεται στον πίνακα ελέγχου μέσω του διαύλου. Όταν υπάρχει πλημμύρα στα ηλεκτρόδια, ο ανιχνευτής στέλνει ένα σήμα ενεργοποίησης. JA-110F Ισχύς: Από το δίαυλο του πίνακα ελέγχου 12 V (9 15 V) Ανιχνευτής: Αντιδρά σε πλημμύρα ηλεκτροδίων με νερό Μέγεθος: mm 9

10 Εξαρτήματα ανιχνευτών Διεπαφή δομοστοιχείου Δίαυλου για ενσύρματους ανιχνευτές JA-111H Το δομοστοιχείο ΔΙΑΥΛΟΥ JA-111 είναι σχεδιασμένο για τη σύνδεση οποιουδήποτε καλωδιωμένου (hardwired) ανιχνευτή με το σύστημα συναγερμού JA-100. Ο ανιχνευτής επικοινωνεί με το ΔΙΑΥΛΟ του πίνακα ελέγχου από τον οποίο και τροφοδοτείται. Το δομοστοιχείο είναι διαθέσιμο ως πίνακας τυπωμένου κυκλώματος (PCB) και μπορεί να στερεωθεί στον καλωδιωμένο (hardwired) ανιχνευτή. Παρέχει είσοδο NC (κανονικά κλειστή) ή NO (κανονικά ανοιχτή). Επιτρέπει το φιλτράρισμο ελάχιστου χρόνου πυροδότησης (0,5 δευτερόλεπτα, 1 δευτερόλεπτο, 2 δευτερόλεπτα ή 5 δευτερόλεπτα). Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 2 ma Μέγιστη κατανάλωση σε κατάσταση ετοιμότητας (Standby) συνδεδεμένου ανιχνευτή: 50 ma Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό ςειρήνες εσωτερική σειρήνα Δίαυλου JA-110A εξωτερική σειρήνα Δίαυλου Η εσωτερική σειρήνα ΔΙΑΥΛΟΥ JA-110A είναι σχεδιασμένη για την ηχητική σηματοδότηση συναγερμών, καθυστερήσεων εξόδου και εισόδου, τερετισμάτων και ενεργοποιήσεων εξόδων PG στο σύστημα συναγερμού. Η σειρήνα είναι εξοπλισμένη με ένα πλήκτρο με προγραμματιζόμενες αντιδράσεις. Εφαρμογή χαρακτηριστικού ΕΠΑΛΗΘΕΥΣΗΣ ΣΥΝΑΓΕΡΜΟΥ. Η σειρήνα επικοινωνεί με το ΔΙΑΥΛΟ του πίνακα ελέγχου από τον οποίο και τροφοδοτείται. Είναι διευθυνσιοδοτούμενη και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Μέση κατανάλωση σε κατάσταση ετοιμότητας (Standby): 5 ma κατανάλωση συναγερμού 30 ma Σειρήνα: πιεζοηλεκτρική, 90 db/m Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερική Η εξωτερική σειρήνα ΔΙΑΥΛΟΥ JA-111A είναι σχεδιασμένη για την ηχητική σηματοδότηση συναγερμών, τερετισμάτων και ενεργοποίησης ή απενεργοποίησης εξόδων PG. Η σειρήνα επικοινωνεί μέσω του ΔΙΑΥΛΟΥ και τροφοδοτείται από το ΔΙΑΥΛΟ του πίνακα ελέγχου. Εφαρμόζεται λειτουργία εξοικονόμησης κατανάλωσης ισχύος κατά τη διακοπή λειτουργίας εναλλασσόμενου ρεύματος (AC). Ενσωματωμένο αλφάδι για ακριβή και εύκολη προσαρμογή κατά τη διάρκεια της εγκατάστασης. Είναι διευθυνσιοδοτούμενη και καταλαμβάνει μία θέση στο συναγερμό. JA-111A Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση κατά τη διάρκεια απώλειας εναλλασσόμενου ρεύματος (AC): 5 ma Κατανάλωση κατά τη διάρκεια φόρτισης μπαταρίας: 50 ma Εφεδρική μπαταρία: NiCd pack 4,8 V/1 800 mah Χρόνος ζωής μπαταρίας: 3 χρόνια Σειρήνα: πιεζοηλεκτρική, 110 db/m Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : εξωτερικού χώρου IV Εύρος θερμοκρασίας λειτουργίας: 25 με 60 C Προστασία: IP 45 10

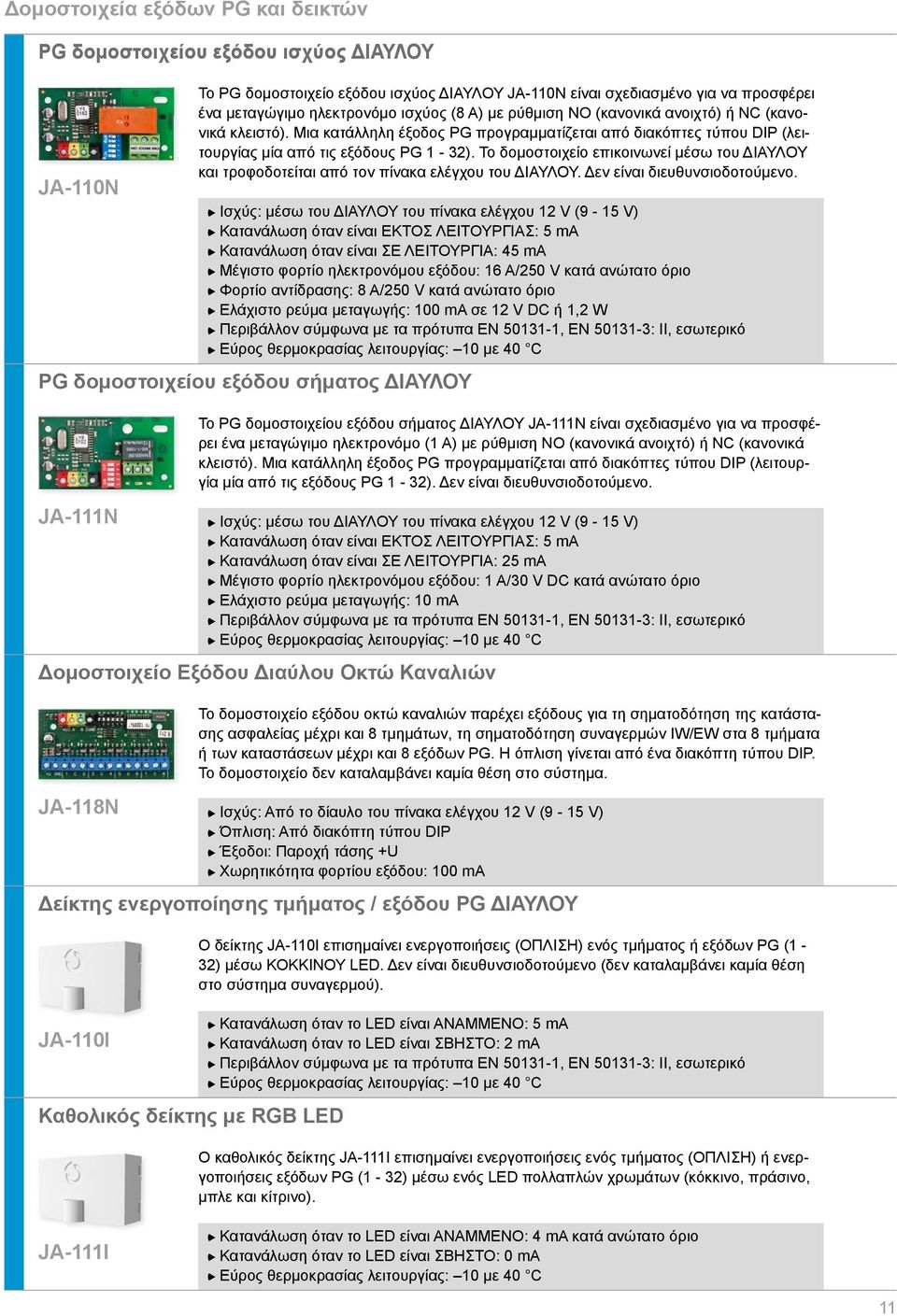

11 Δομοστοιχεία εξόδων PG και δεικτών PG δομοστοιχείου εξόδου ισχύος Δίαυλου JA-110N PG δομοστοιχείου εξόδου σήματος Δίαυλου JA-111N Το PG δομοστοιχείου εξόδου σήματος ΔΙΑΥΛΟΥ JA-111N είναι σχεδιασμένο για να προσφέρει ένα μεταγώγιμο ηλεκτρονόμο (1 A) με ρύθμιση NO (κανονικά ανοιχτό) ή NC (κανονικά κλειστό). Μια κατάλληλη έξοδος PG προγραμματίζεται από διακόπτες τύπου DIP (λειτουργία μία από τις εξόδους PG 1-32). Δεν είναι διευθυνσιοδοτούμενο. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση όταν είναι ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ: 5 ma Κατανάλωση όταν είναι ΣΕ ΛΕΙΤΟΥΡΓΙΑ: 25 ma Μέγιστο φορτίο ηλεκτρονόμου εξόδου: 1 A/30 V DC κατά ανώτατο όριο Ελάχιστο ρεύμα μεταγωγής: 10 ma Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό Δομοστοιχείο εξόδου Διαύλου οκτώ καναλιών JA-118N καθολικός δείκτης με RGB LED Το δομοστοιχείο εξόδου οκτώ καναλιών παρέχει εξόδους για τη σηματοδότηση της κατάστασης ασφαλείας μέχρι και 8 τμημάτων, τη σηματοδότηση συναγερμών IW/EW στα 8 τμήματα ή των καταστάσεων μέχρι και 8 εξόδων PG. Η όπλιση γίνεται από ένα διακόπτη τύπου DIP. Το δομοστοιχείο δεν καταλαμβάνει καμία θέση στο σύστημα. Ισχύς: Από το δίαυλο του πίνακα ελέγχου 12 V (9-15 V) Όπλιση: Από διακόπτη τύπου DIP Έξοδοι: Παροχή τάσης +U Χωρητικότητα φορτίου εξόδου: 100 ma Δείκτης ενεργοποίησης τμήματος / εξόδου PG Δίαυλου JA-110I Το PG δομοστοιχείο εξόδου ισχύος ΔΙΑΥΛΟΥ JA-110N είναι σχεδιασμένο για να προσφέρει ένα μεταγώγιμο ηλεκτρονόμο ισχύος (8 A) με ρύθμιση NO (κανονικά ανοιχτό) ή NC (κανονικά κλειστό). Μια κατάλληλη έξοδος PG προγραμματίζεται από διακόπτες τύπου DIP (λειτουργίας μία από τις εξόδους PG 1-32). Το δομοστοιχείο επικοινωνεί μέσω του ΔΙΑΥΛΟΥ και τροφοδοτείται από τον πίνακα ελέγχου του ΔΙΑΥΛΟΥ. Δεν είναι διευθυνσιοδοτούμενο. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση όταν είναι ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ: 5 ma Κατανάλωση όταν είναι ΣΕ ΛΕΙΤΟΥΡΓΙΑ: 45 ma Μέγιστο φορτίο ηλεκτρονόμου εξόδου: 16 A/250 V κατά ανώτατο όριο Φορτίο αντίδρασης: 8 A/250 V κατά ανώτατο όριο Ελάχιστο ρεύμα μεταγωγής: 100 ma σε 12 V DC ή 1,2 W Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό Ο δείκτης JA-110I επισημαίνει ενεργοποιήσεις (ΟΠΛΙΣΗ) ενός τμήματος ή εξόδων PG (1-32) μέσω ΚΟΚΚΙΝΟΥ LED. Δεν είναι διευθυνσιοδοτούμενο (δεν καταλαμβάνει καμία θέση στο σύστημα συναγερμού). Κατανάλωση όταν το LED είναι ΑΝΑΜΜΕΝΟ: 5 ma Κατανάλωση όταν το LED είναι ΣΒΗΣΤΟ: 2 ma Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό Ο καθολικός δείκτης JA-111I επισημαίνει ενεργοποιήσεις ενός τμήματος (ΟΠΛΙΣΗ) ή ενεργοποιήσεις εξόδων PG (1-32) μέσω ενός LED πολλαπλών χρωμάτων (κόκκινο, πράσινο, μπλε και κίτρινο). JA-111I Κατανάλωση όταν το LED είναι ΑΝΑΜΜΕΝΟ: 4 ma κατά ανώτατο όριο Κατανάλωση όταν το LED είναι ΣΒΗΣΤΟ: 0 ma 11

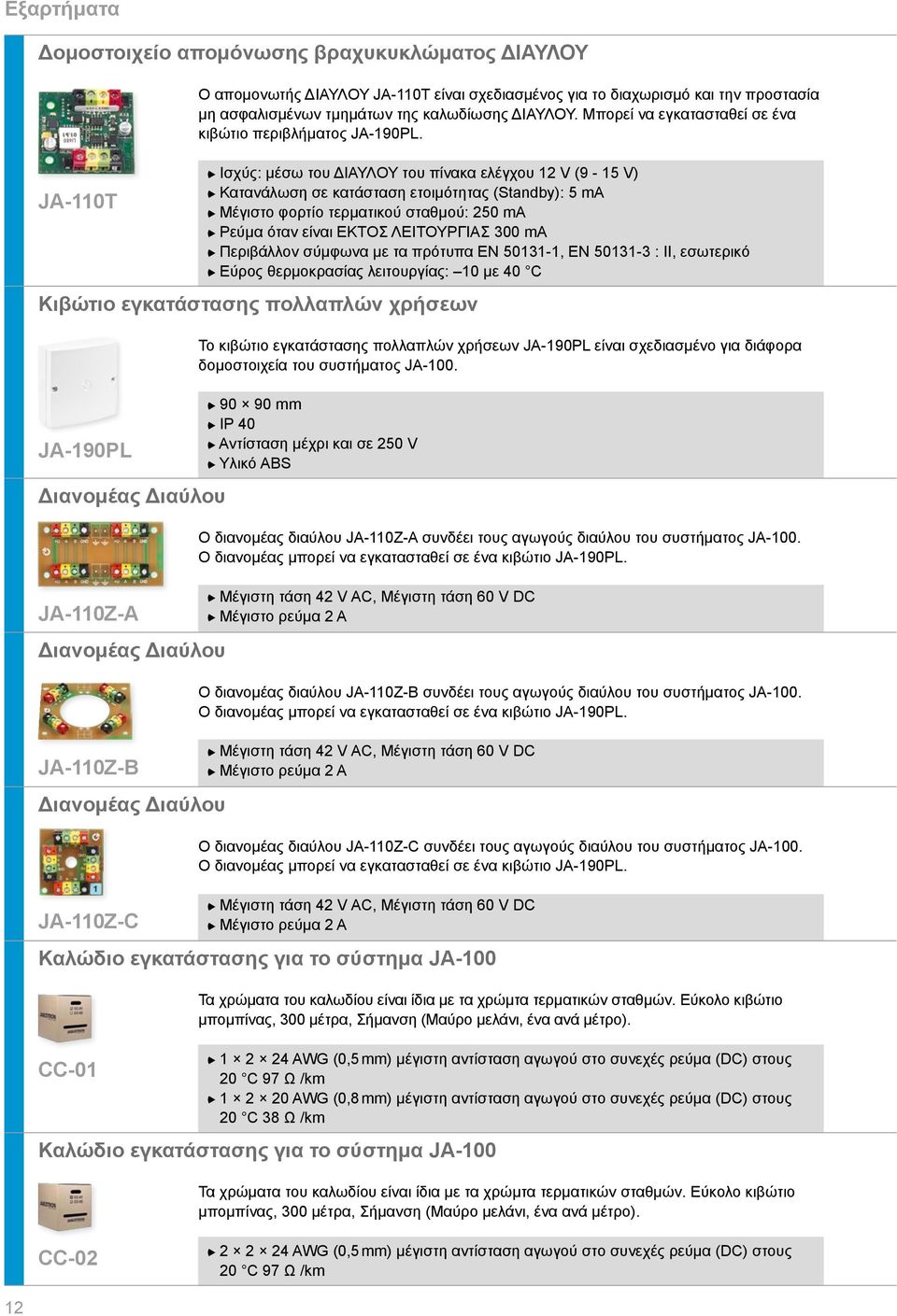

12 εξαρτήματα Δομοστοιχείο απομόνωσης βραχυκυκλώματος Δίαυλου JA-110T Διανομέας Διαύλου Διανομέας Διαύλου Ο απομονωτής ΔΙΑΥΛΟΥ JA-110T είναι σχεδιασμένος για το διαχωρισμό και την προστασία μη ασφαλισμένων τμημάτων της καλωδίωσης ΔΙΑΥΛΟΥ. Μπορεί να εγκατασταθεί σε ένα κιβώτιο περιβλήματος JA-190PL. Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 5 ma Μέγιστο φορτίο τερματικού σταθμού: 250 ma Ρεύμα όταν είναι ΕΚΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ 300 ma Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό κιβώτιο εγκατάστασης πολλαπλών χρήσεων JA-190PL Διανομέας Διαύλου JA-110Z-A JA-110Z-B JA-110Z-C Το κιβώτιο εγκατάστασης πολλαπλών χρήσεων JA-190PL είναι σχεδιασμένο για διάφορα δομοστοιχεία του συστήματος JA mm IP 40 Αντίσταση μέχρι και σε 250 V Υλικό ABS Ο διανομέας διαύλου JA-110Z-B συνδέει τους αγωγούς διαύλου του συστήματος JA-100. Ο διανομέας μπορεί να εγκατασταθεί σε ένα κιβώτιο JA-190PL. Μέγιστη τάση 42 V AC, Μέγιστη τάση 60 V DC Μέγιστο ρεύμα 2 A Ο διανομέας διαύλου JA-110Z-C συνδέει τους αγωγούς διαύλου του συστήματος JA-100. Ο διανομέας μπορεί να εγκατασταθεί σε ένα κιβώτιο JA-190PL. Μέγιστη τάση 42 V AC, Μέγιστη τάση 60 V DC Μέγιστο ρεύμα 2 A καλώδιο εγκατάστασης για το σύστημα JA-100 CC-01 Ο διανομέας διαύλου JA-110Z-A συνδέει τους αγωγούς διαύλου του συστήματος JA-100. Ο διανομέας μπορεί να εγκατασταθεί σε ένα κιβώτιο JA-190PL. Μέγιστη τάση 42 V AC, Μέγιστη τάση 60 V DC Μέγιστο ρεύμα 2 A Τα χρώματα του καλωδίου είναι ίδια με τα χρώμτα τερματικών σταθμών. Εύκολο κιβώτιο μπομπίνας, 300 μέτρα, Σήμανση (Μαύρο μελάνι, ένα ανά μέτρο) AWG (0,5 mm) μέγιστη αντίσταση αγωγού στο συνεχές ρεύμα (DC) στους 20 C 97 Ω /km AWG (0,8 mm) μέγιστη αντίσταση αγωγού στο συνεχές ρεύμα (DC) στους 20 C 38 Ω /km καλώδιο εγκατάστασης για το σύστημα JA-100 Τα χρώματα του καλωδίου είναι ίδια με τα χρώμτα τερματικών σταθμών. Εύκολο κιβώτιο μπομπίνας, 300 μέτρα, Σήμανση (Μαύρο μελάνι, ένα ανά μέτρο). CC AWG (0,5 mm) μέγιστη αντίσταση αγωγού στο συνεχές ρεύμα (DC) στους 20 C 97 Ω /km 12

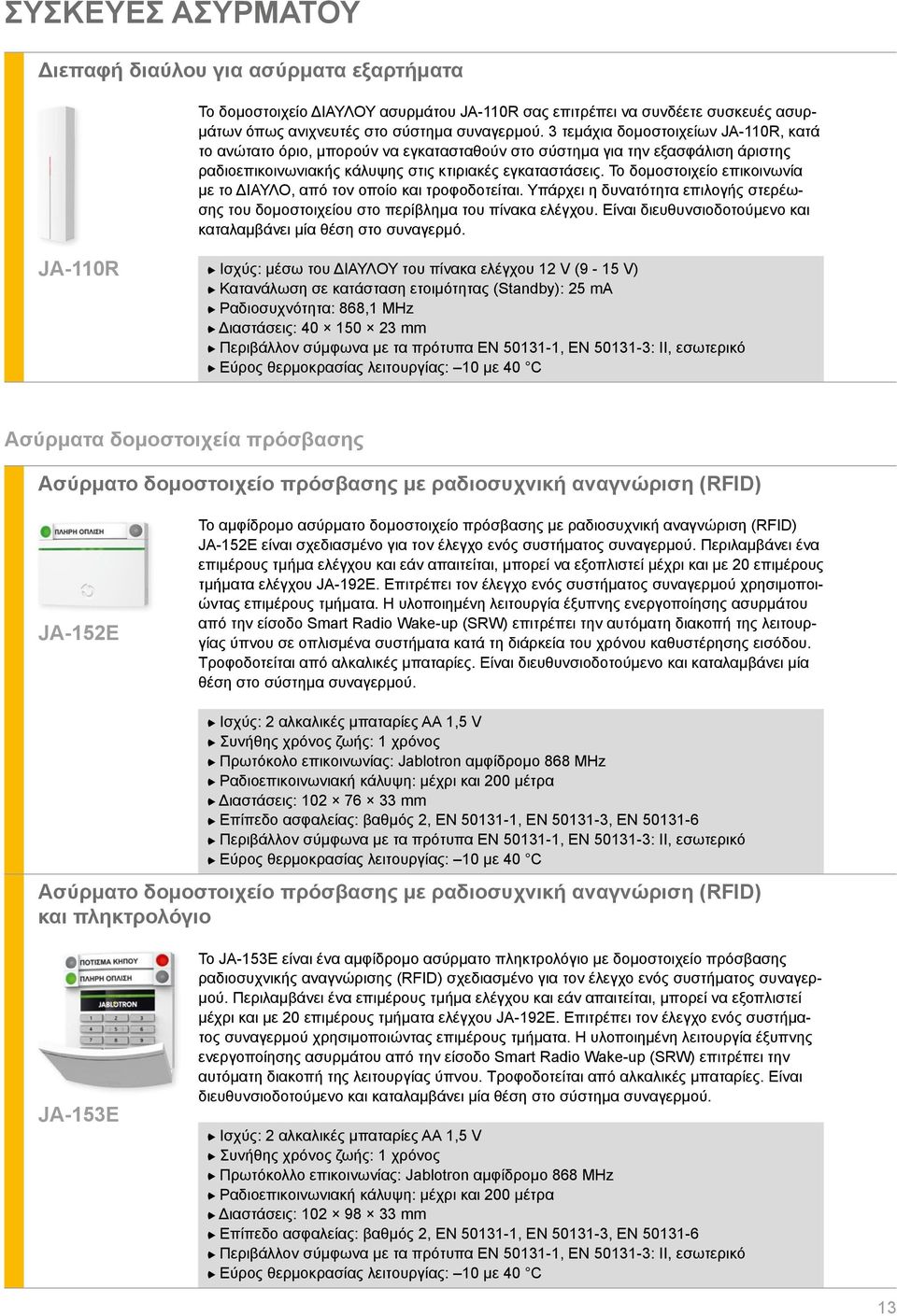

13 ςυςκευες αςυρματου Διεπαφή διαύλου για ασύρματα εξαρτήματα Το δομοστοιχείο ΔΙΑΥΛΟΥ ασυρμάτου JA-110R σας επιτρέπει να συνδέετε συσκευές ασυρμάτων όπως ανιχνευτές στο σύστημα συναγερμού. 3 τεμάχια δομοστοιχείων JA-110R, κατά το ανώτατο όριο, μπορούν να εγκατασταθούν στο σύστημα για την εξασφάλιση άριστης ραδιοεπικοινωνιακής κάλυψης στις κτιριακές εγκαταστάσεις. Το δομοστοιχείο επικοινωνία με το ΔΙΑΥΛΟ, από τον οποίο και τροφοδοτείται. Υπάρχει η δυνατότητα επιλογής στερέωσης του δομοστοιχείου στο περίβλημα του πίνακα ελέγχου. Είναι διευθυνσιοδοτούμενο και καταλαμβάνει μία θέση στο συναγερμό. JA-110R Ισχύς: μέσω του ΔΙΑΥΛΟΥ του πίνακα ελέγχου 12 V (9-15 V) Κατανάλωση σε κατάσταση ετοιμότητας (Standby): 25 ma Ραδιοσυχνότητα: 868,1 MHz Διαστάσεις: mm Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό ασύρματα δομοστοιχεία πρόσβασης ασύρματο δομοστοιχείο πρόσβασης με ραδιοσυχνική αναγνώριση (RFID) JA-152E Το αμφίδρομο ασύρματο δομοστοιχείο πρόσβασης με ραδιοσυχνική αναγνώριση (RFID) JA-152E είναι σχεδιασμένο για τον έλεγχο ενός συστήματος συναγερμού. Περιλαμβάνει ένα επιμέρους τμήμα ελέγχου και εάν απαιτείται, μπορεί να εξοπλιστεί μέχρι και με 20 επιμέρους τμήματα ελέγχου JA-192E. Επιτρέπει τον έλεγχο ενός συστήματος συναγερμού χρησιμοποιώντας επιμέρους τμήματα. Η υλοποιημένη λειτουργία έξυπνης ενεργοποίησης ασυρμάτου από την είσοδο Smart Radio Wake-up (SRW) επιτρέπει την αυτόματη διακοπή της λειτουργίας ύπνου σε οπλισμένα συστήματα κατά τη διάρκεία του χρόνου καθυστέρησης εισόδου. Τροφοδοτείται από αλκαλικές μπαταρίες. Είναι διευθυνσιοδοτούμενο και καταλαμβάνει μία θέση στο σύστημα συναγερμού. Ισχύς: 2 αλκαλικές μπαταρίες AA 1,5 V Συνήθης χρόνος ζωής: 1 χρόνος Πρωτόκολο επικοινωνίας: Jablotron αμφίδρομο 868 MHz Ραδιοεπικοινωνιακή κάλυψη: μέχρι και 200 μέτρα Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό ασύρματο δομοστοιχείο πρόσβασης με ραδιοσυχνική αναγνώριση (RFID) και πληκτρολόγιο JA-153E Το JA-153E είναι ένα αμφίδρομο ασύρματο πληκτρολόγιο με δομοστοιχείο πρόσβασης ραδιοσυχνικής αναγνώρισης (RFID) σχεδιασμένο για τον έλεγχο ενός συστήματος συναγερμού. Περιλαμβάνει ένα επιμέρους τμήμα ελέγχου και εάν απαιτείται, μπορεί να εξοπλιστεί μέχρι και με 20 επιμέρους τμήματα ελέγχου JA-192E. Επιτρέπει τον έλεγχο ενός συστήματος συναγερμού χρησιμοποιώντας επιμέρους τμήματα. Η υλοποιημένη λειτουργία έξυπνης ενεργοποίησης ασυρμάτου από την είσοδο Smart Radio Wake-up (SRW) επιτρέπει την αυτόματη διακοπή της λειτουργίας ύπνου. Τροφοδοτείται από αλκαλικές μπαταρίες. Είναι διευθυνσιοδοτούμενο και καταλαμβάνει μία θέση στο σύστημα συναγερμού. Ισχύς: 2 αλκαλικές μπαταρίες AA 1,5 V Συνήθης χρόνος ζωής: 1 χρόνος Πρωτόκολλο επικοινωνίας: Jablotron αμφίδρομο 868 MHz Ραδιοεπικοινωνιακή κάλυψη: μέχρι και 200 μέτρα Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό 13

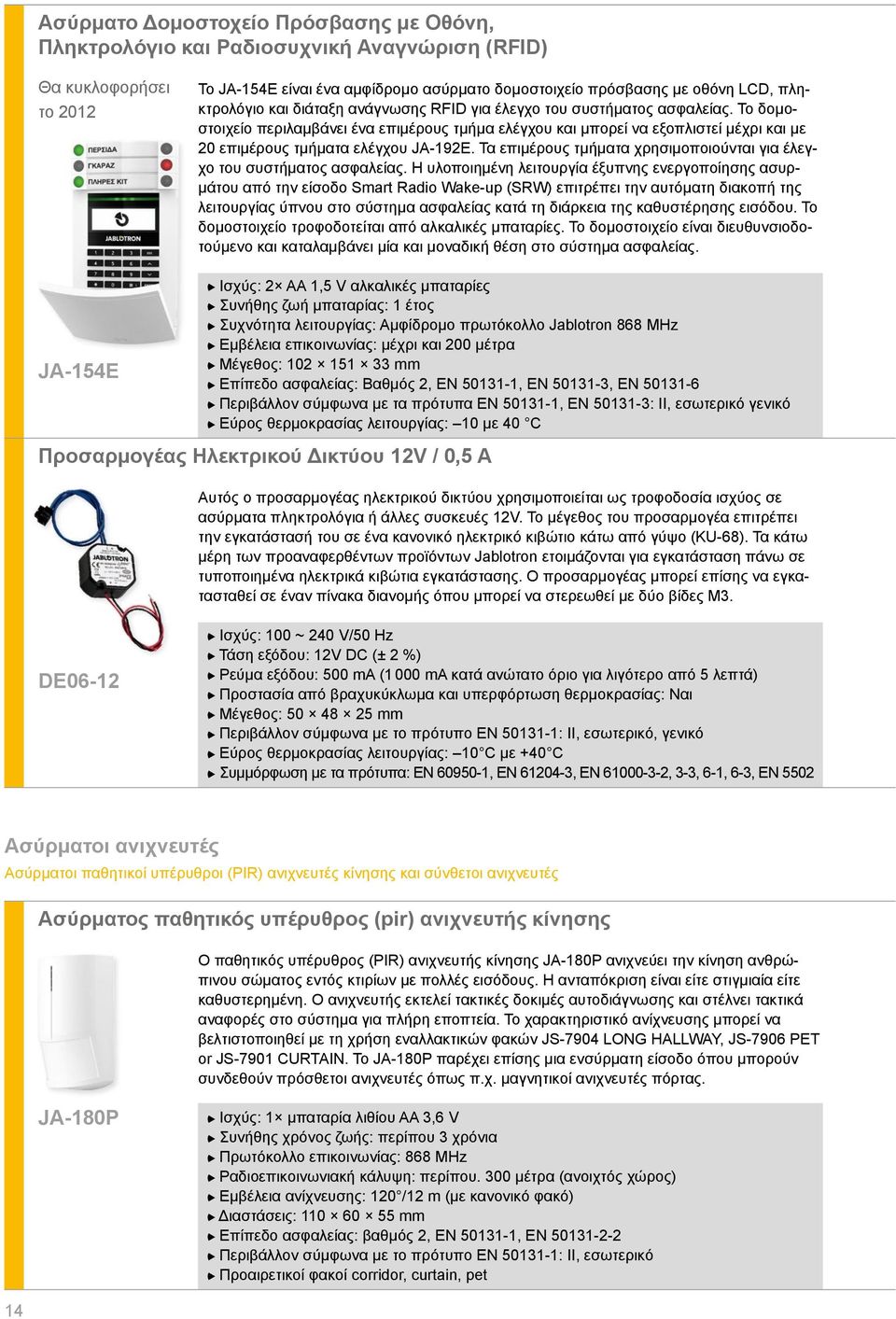

14 ασύρματο Δομοστοχείο Πρόσβασης με οθόνη, Πληκτρολόγιο και Ραδιοσυχνική αναγνώριση (RFID) Θα κυκλοφορήσει το 2012 Το JA-154E είναι ένα αμφίδρομο ασύρματο δομοστοιχείο πρόσβασης με οθόνη LCD, πληκτρολόγιο και διάταξη ανάγνωσης RFID για έλεγχο του συστήματος ασφαλείας. Το δομοστοιχείο περιλαμβάνει ένα επιμέρους τμήμα ελέγχου και μπορεί να εξοπλιστεί μέχρι και με 20 επιμέρους τμήματα ελέγχου JA-192E. Τα επιμέρους τμήματα χρησιμοποιούνται για έλεγχο του συστήματος ασφαλείας. Η υλοποιημένη λειτουργία έξυπνης ενεργοποίησης ασυρμάτου από την είσοδο Smart Radio Wake-up (SRW) επιτρέπει την αυτόματη διακοπή της λειτουργίας ύπνου στο σύστημα ασφαλείας κατά τη διάρκεια της καθυστέρησης εισόδου. Το δομοστοιχείο τροφοδοτείται από αλκαλικές μπαταρίες. Το δομοστοιχείο είναι διευθυνσιοδοτούμενο και καταλαμβάνει μία και μοναδική θέση στο σύστημα ασφαλείας. JA-154E Ισχύς: 2 AA 1,5 V αλκαλικές μπαταρίες Συνήθης ζωή μπαταρίας: 1 έτος Συχνότητα λειτουργίας: Αμφίδρομο πρωτόκολλο Jablotron 868 MHz Εμβέλεια επικοινωνίας: μέχρι και 200 μέτρα Μέγεθος: mm Επίπεδο ασφαλείας: Βαθμός 2, EN , EN , EN Περιβάλλον σύμφωνα με τα πρότυπα EN , EN : II, εσωτερικό γενικό Προσαρμογέας Ηλεκτρικού Δικτύου 12V / 0,5 A Αυτός ο προσαρμογέας ηλεκτρικού δικτύου χρησιμοποιείται ως τροφοδοσία ισχύος σε ασύρματα πληκτρολόγια ή άλλες συσκευές 12V. Το μέγεθος του προσαρμογέα επιτρέπει την εγκατάστασή του σε ένα κανονικό ηλεκτρικό κιβώτιο κάτω από γύψο (KU-68). Τα κάτω μέρη των προαναφερθέντων προϊόντων Jablotron ετοιμάζονται για εγκατάσταση πάνω σε τυποποιημένα ηλεκτρικά κιβώτια εγκατάστασης. Ο προσαρμογέας μπορεί επίσης να εγκατασταθεί σε έναν πίνακα διανομής όπου μπορεί να στερεωθεί με δύο βίδες Μ3. DE06-12 Ισχύς: 100 ~ 240 V/50 Hz Τάση εξόδου: 12V DC (± 2 %) Ρεύμα εξόδου: 500 ma (1 000 ma κατά ανώτατο όριο για λιγότερο από 5 λεπτά) Προστασία από βραχυκύκλωμα και υπερφόρτωση θερμοκρασίας: Ναι Μέγεθος: mm Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό, γενικό Εύρος θερμοκρασίας λειτουργίας: 10 C με +40 C Συμμόρφωση με τα πρότυπα: EN , EN , EN , 3-3, 6-1, 6-3, EN 5502 ασύρματοι ανιχνευτές Ασύρματοι παθητικοί υπέρυθροι (PIR) ανιχνευτές κίνησης και σύνθετοι ανιχνευτές ασύρματος παθητικός υπέρυθρος (pir) ανιχνευτής κίνησης Ο παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης JA-180P ανιχνεύει την κίνηση ανθρώπινου σώματος εντός κτιρίων με πολλές εισόδους. Η ανταπόκριση είναι είτε στιγμιαία είτε καθυστερημένη. Ο ανιχνευτής εκτελεί τακτικές δοκιμές αυτοδιάγνωσης και στέλνει τακτικά αναφορές στο σύστημα για πλήρη εποπτεία. Το χαρακτηριστικό ανίχνευσης μπορεί να βελτιστοποιηθεί με τη χρήση εναλλακτικών φακών JS-7904 LONG HALLWAY, JS-7906 PET or JS-7901 CURTAIN. Το JA-180P παρέχει επίσης μια ενσύρματη είσοδο όπου μπορούν συνδεθούν πρόσθετοι ανιχνευτές όπως π.χ. μαγνητικοί ανιχνευτές πόρτας. JA-180P Ισχύς: 1 μπαταρία λιθίου AA 3,6 V Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου. 300 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 120 /12 m (με κανονικό φακό) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό Προαιρετικοί φακοί corridor, curtain, pet 14

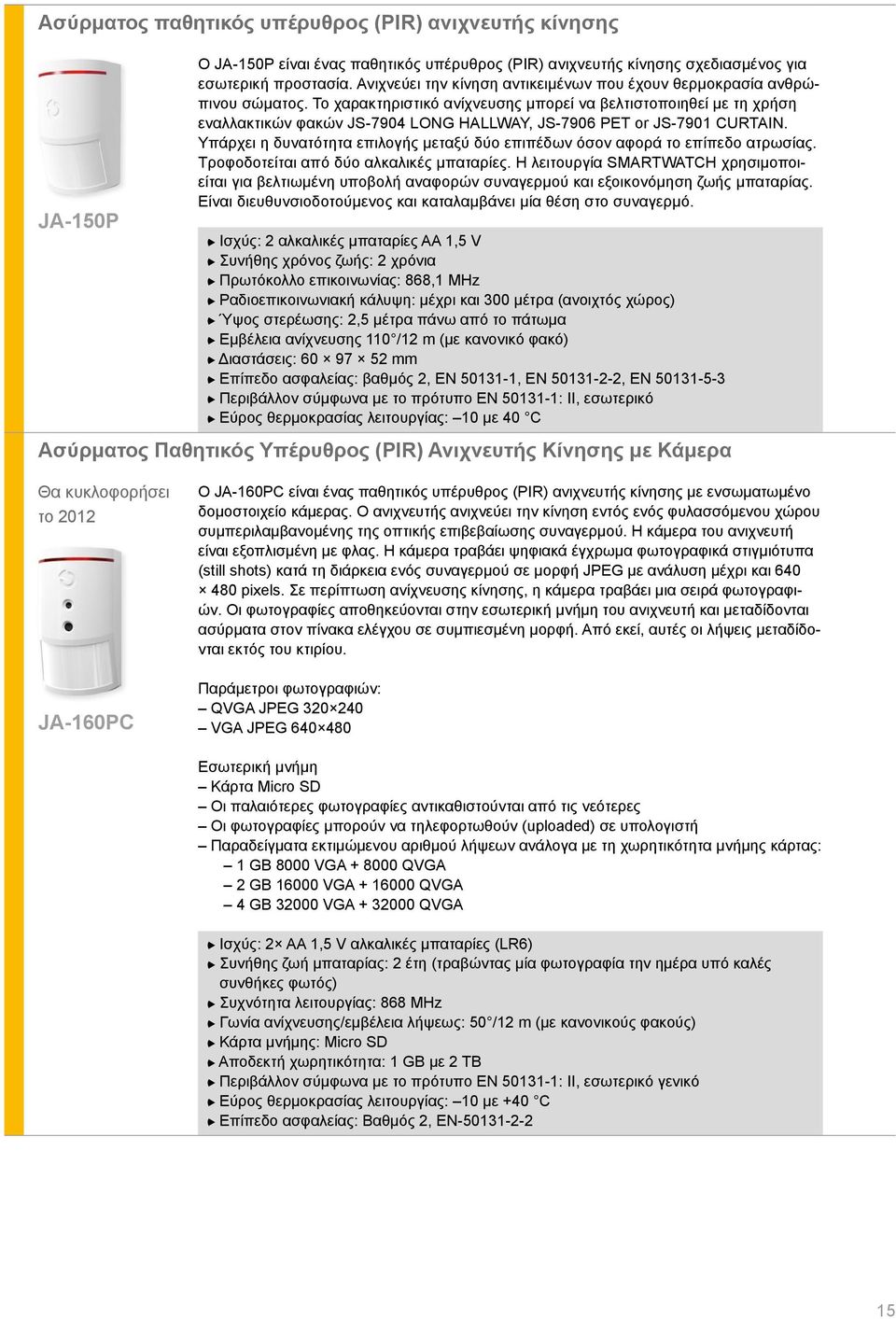

15 ασύρματος παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης JA-150P Ο JA-150P είναι ένας παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης σχεδιασμένος για εσωτερική προστασία. Ανιχνεύει την κίνηση αντικειμένων που έχουν θερμοκρασία ανθρώπινου σώματος. Το χαρακτηριστικό ανίχνευσης μπορεί να βελτιστοποιηθεί με τη χρήση εναλλακτικών φακών JS-7904 LONG HALLWAY, JS-7906 PET or JS-7901 CURTAIN. Υπάρχει η δυνατότητα επιλογής μεταξύ δύο επιπέδων όσον αφορά το επίπεδο ατρωσίας. Τροφοδοτείται από δύο αλκαλικές μπαταρίες. Η λειτουργία SMARTWATCH χρησιμοποιείται για βελτιωμένη υποβολή αναφορών συναγερμού και εξοικονόμηση ζωής μπαταρίας. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 2 αλκαλικές μπαταρίες AA 1,5 V Συνήθης χρόνος ζωής: 2 χρόνια Πρωτόκολλο επικοινωνίας: 868,1 MHz Ραδιοεπικοινωνιακή κάλυψη: μέχρι και 300 μέτρα (ανοιχτός χώρος) Ύψος στερέωσης: 2,5 μέτρα πάνω από το πάτωμα Εμβέλεια ανίχνευσης 110 /12 m (με κανονικό φακό) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό ασύρματος Παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης με κάμερα Θα κυκλοφορήσει το 2012 JA-160PC Ο JA-160PC είναι ένας παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης με ενσωματωμένο δομοστοιχείο κάμερας. Ο ανιχνευτής ανιχνεύει την κίνηση εντός ενός φυλασσόμενου χώρου συμπεριλαμβανομένης της οπτικής επιβεβαίωσης συναγερμού. Η κάμερα του ανιχνευτή είναι εξοπλισμένη με φλας. Η κάμερα τραβάει ψηφιακά έγχρωμα φωτογραφικά στιγμιότυπα (still shots) κατά τη διάρκεια ενός συναγερμού σε μορφή JPEG με ανάλυση μέχρι και pixels. Σε περίπτωση ανίχνευσης κίνησης, η κάμερα τραβάει μια σειρά φωτογραφιών. Οι φωτογραφίες αποθηκεύονται στην εσωτερική μνήμη του ανιχνευτή και μεταδίδονται ασύρματα στον πίνακα ελέγχου σε συμπιεσμένη μορφή. Από εκεί, αυτές οι λήψεις μεταδίδονται εκτός του κτιρίου. Παράμετροι φωτογραφιών: QVGA JPEG VGA JPEG Εσωτερική μνήμη Κάρτα Micro SD Οι παλαιότερες φωτογραφίες αντικαθιστούνται από τις νεότερες Οι φωτογραφίες μπορούν να τηλεφορτωθούν (uploaded) σε υπολογιστή Παραδείγματα εκτιμώμενου αριθμού λήψεων ανάλογα με τη χωρητικότητα μνήμης κάρτας: 1 GB 8000 VGA QVGA 2 GB VGA QVGA 4 GB VGA QVGA Ισχύς: 2 AA 1,5 V αλκαλικές μπαταρίες (LR6) Συνήθης ζωή μπαταρίας: 2 έτη (τραβώντας μία φωτογραφία την ημέρα υπό καλές συνθήκες φωτός) Συχνότητα λειτουργίας: 868 MHz Γωνία ανίχνευσης/εμβέλεια λήψεως: 50 /12 m (με κανονικούς φακούς) Κάρτα μνήμης: Micro SD Αποδεκτή χωρητικότητα: 1 GB με 2 TB Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό γενικό Εύρος θερμοκρασίας λειτουργίας: 10 με +40 C Επίπεδο ασφαλείας: Βαθμός 2, EN

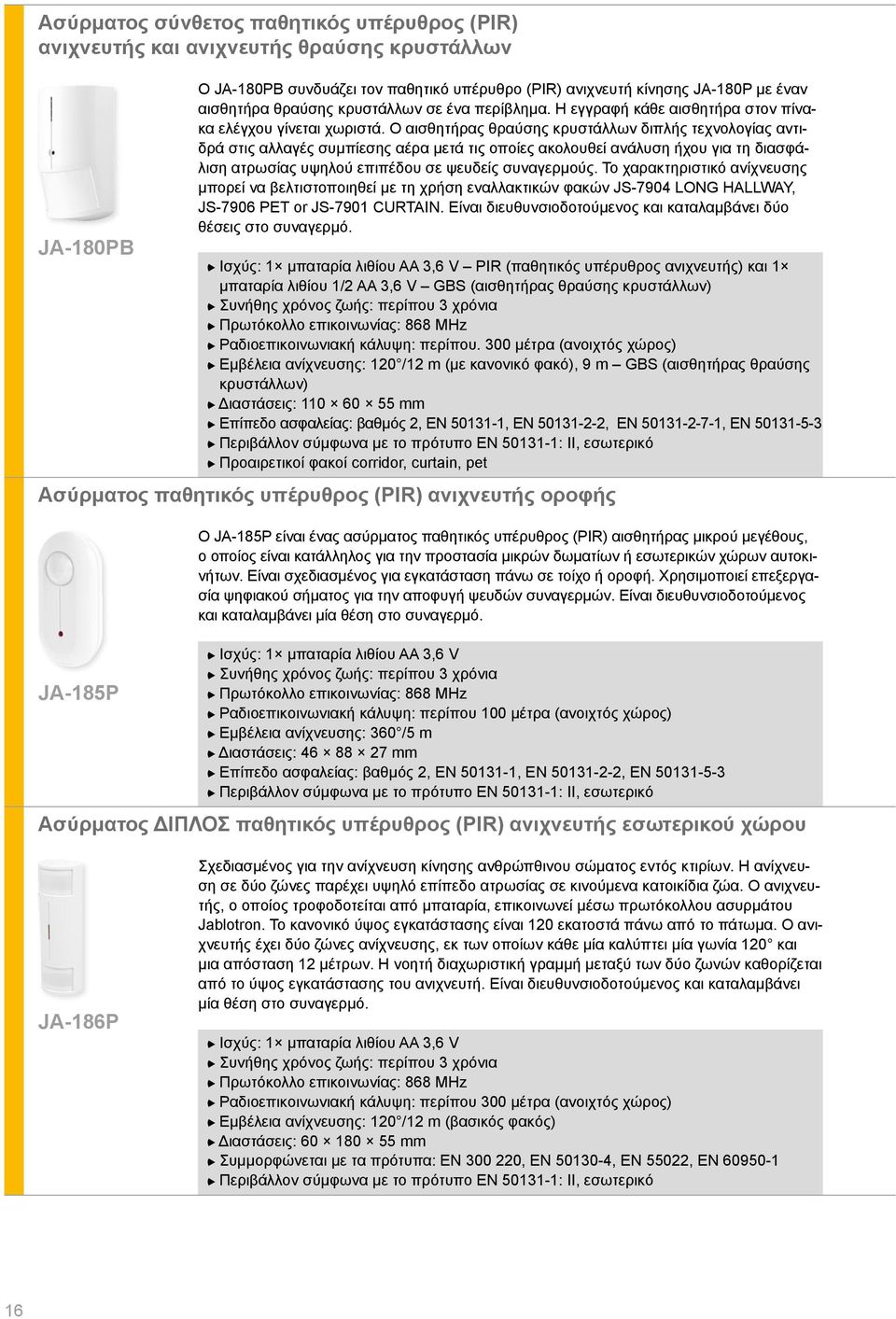

16 ασύρματος σύνθετος παθητικός υπέρυθρος (PIR) ανιχνευτής και ανιχνευτής θραύσης κρυστάλλων JA-180PB ασύρματος παθητικός υπέρυθρος (PIR) ανιχνευτής οροφής JA-185P Ο JA-180PB συνδυάζει τον παθητικό υπέρυθρο (PIR) ανιχνευτή κίνησης JA-180P με έναν αισθητήρα θραύσης κρυστάλλων σε ένα περίβλημα. Η εγγραφή κάθε αισθητήρα στον πίνακα ελέγχου γίνεται χωριστά. Ο αισθητήρας θραύσης κρυστάλλων διπλής τεχνολογίας αντιδρά στις αλλαγές συμπίεσης αέρα μετά τις οποίες ακολουθεί ανάλυση ήχου για τη διασφάλιση ατρωσίας υψηλού επιπέδου σε ψευδείς συναγερμούς. Το χαρακτηριστικό ανίχνευσης μπορεί να βελτιστοποιηθεί με τη χρήση εναλλακτικών φακών JS-7904 LONG HALLWAY, JS-7906 PET or JS-7901 CURTAIN. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει δύο θέσεις στο συναγερμό. Ισχύς: 1 μπαταρία λιθίου AA 3,6 V PIR (παθητικός υπέρυθρος ανιχνευτής) και 1 μπαταρία λιθίου 1/2 AA 3,6 V GBS (αισθητήρας θραύσης κρυστάλλων) Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου. 300 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 120 /12 m (με κανονικό φακό), 9 m GBS (αισθητήρας θραύσης κρυστάλλων) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό Προαιρετικοί φακοί corridor, curtain, pet Ο JA-185P είναι ένας ασύρματος παθητικός υπέρυθρος (PIR) αισθητήρας μικρού μεγέθους, ο οποίος είναι κατάλληλος για την προστασία μικρών δωματίων ή εσωτερικών χώρων αυτοκινήτων. Είναι σχεδιασμένος για εγκατάσταση πάνω σε τοίχο ή οροφή. Χρησιμοποιεί επεξεργασία ψηφιακού σήματος για την αποφυγή ψευδών συναγερμών. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 1 μπαταρία λιθίου AA 3,6 V Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 100 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 360 /5 m Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό ασύρματος ΔίΠλος παθητικός υπέρυθρος (PIR) ανιχνευτής εσωτερικού χώρου JA-186P Σχεδιασμένος για την ανίχνευση κίνησης ανθρώπθινου σώματος εντός κτιρίων. Η ανίχνευση σε δύο ζώνες παρέχει υψηλό επίπεδο ατρωσίας σε κινούμενα κατοικίδια ζώα. Ο ανιχνευτής, ο οποίος τροφοδοτείται από μπαταρία, επικοινωνεί μέσω πρωτόκολλου ασυρμάτου Jablotron. Το κανονικό ύψος εγκατάστασης είναι 120 εκατοστά πάνω από το πάτωμα. Ο ανιχνευτής έχει δύο ζώνες ανίχνευσης, εκ των οποίων κάθε μία καλύπτει μία γωνία 120 και μια απόσταση 12 μέτρων. Η νοητή διαχωριστική γραμμή μεταξύ των δύο ζωνών καθορίζεται από το ύψος εγκατάστασης του ανιχνευτή. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 1 μπαταρία λιθίου AA 3,6 V Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 120 /12 m (βασικός φακός) Διαστάσεις: mm Συμμορφώνεται με τα πρότυπα: EN , EN , EN 55022, EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό 16

17 ασύρματος σύνθετος παθητικός υπέρυρθος (PIR) ανιχνευτής και ανιχνευτής μικροκυμάτων JA-180W Ο ανιχνευτής χρησιμοποιείται για την ανίχνευση ανθρώπινης κίνησης στο εσωτερικό ενός κτιρίου. Χάρη στο συνδυασμό ανίχνευσης κίνησης και μικροκυμάτων, ο ανιχνευτής διαθέτει μεγάλη αντίσταση σε ψευδείς συναγερμούς. Όταν μια κίνηση γίνει αισθητή από τον παθητικό υπέρυθρο (PIR) ανιχνευτή, ο ανιχνευτής μικροκυμάτων ενεργοποιείται για την επιβεβαίωση της πυροδότης του παθητικού υπέρυθρου (PIR) ανιχνευτή. Ο ανιχνευτής στέλνει αναφορά συναγερμού στον πίνακα ελέγχου μόνο κατόπιν λήψεως επιβεβαιωμένου σήματος συναγερμού από τη μονάδα μικροκυμάτων. Το χαρακτηριστικό ανίχνευσης μπορεί να βελτιστοποιηθεί με τη χρήση εναλλακτικών φακών JS-7904 LONG HALLWAY, JS-7906 PET or JS-7901 CURTAIN. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 1 μπαταρία λιθίου AA 3,6 V Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 120 /12 m (βασικός φακός) Διαστάσεις: mm Προαιρετικοί φακοί: corridor, curtain, pet Εμβέλεια ανίχνευσης μικροκυμάτων/συχνότητα μικροκυμάτων: 0,5 με 20 μέτρα/9,35 GHz Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό Βαθμός ασφαλείας: βαθμός 2, EN , EN , EN Ασύρματοι ανιχνευτές εξωτερικού χώρου ασύρματος παθητικός υπέρυρθος (PIR) ανιχνευτής εξωτερικού χώρου JA-188P Ο JA-188P παρέχει σταθερή και ακριβή ανίχνευση σε περιβαλλοντικές συνθήκες εξωτερικού χώρου. Ο παθητικός υπέρυθρος (PIR) ανιχνευτής κίνησης εξωτερικού χώρου βασίζεται σε έναν ανιχνευτή κίνησης διπλού αισθητήρα που παράγεται από την εταιρεία OPTEX. Η εμβέλεια ανίχνευσης μπορεί να ρυθμισεί στον άξονα της οπτικής από 1,4 μέχρι 12 μέτρα με γωνία κάλυψης 85. Ο ανιχνευτής JA-188P είναι πλήρως ασύρματος και συμβατός με το σύστημα JA-100 της Jablotron. Ισχύς: 3 μπαταρίες λιθίου AA 3,6 V Συνήθης χρόνος ζωής: περίπου 3 χρόνια Πρωτόκολλο επικοικωνίας: 868 MHz Ραδιοεπικοινωνιακή κάλυψη: περίπου. 300 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: παθητικός υπέρυθρος (PIR) 12 m/85, 94 επιμέρους τμήματα Ανιχνεύσιμη ταχύτητα: 0,3 έως 1,5 μέτρα/δευτερόλεπτο Ύψος εγκατάστασης: 2,5 με 3,0 m Θερμοκρασία λειτουργίας: 20 με 60 C ασύρματος ανιχνευτής κίνησης διπλής ζώνης εξωτερικού χώρου παραπέτασμα (curtain) JA-187P Ο JA-187P είναι ένας ανιχνευτής εξωτερικού χώρου. Είναι ένας ανιχνευτής διπλής ζώνης της Optex με ζώνη ανίχνευσης γωνιακού εύρους 5, η οποίο τον καθιστά ιδιαίτερα κατάλληλο για τη φύλαξη στενών χώρων. Ο ανιχνευτής τροφοδοτείται από μια μπαταρία λιθίου. Ο ανιχνευτής είναι εξοπλισμένος με τρεις επαφές ΠΑΡΑΒΙΑΣΗΣ (στο μπροστινό μέρος πάνω στο τμήμα ανίχνευσης και στο μπροστινό και πίσω μέρος πάνω στο τμήμα μετάδοσης), οι οποίες υποβάλλουν αμέσως αναφορά σχετικά με το άνοιγμα του καλύμματος του ανιχνευτή ή τη μετακίνηση του από το μέρος εγκατάστασης. Ο ανιχνευτής μπορεί επίσης να έχει ενεργοποιημένη τη λειτουργία αντι-απόκρυψης (anti-masking). Ο ανιχνευτής υποβάλλει αναφορές σχετικά με την τρέχουσα κατάστασή του μέσω μεταδόσεων ελέγχου στο σύστημα. Ισχύς: 1 μπαταρίου λιθίου τύπου LS(T)14500 (AA 3,6 V 2 Ah) Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 2 ή 5 μέτρα/5 Ύψος εγκατάστασης: 0,8 με 1,2 μέτρα Θερμοκρασία λειτουργίας: 20 με 60 C 17

18 ασύρματο υπέρυθρο φράγμα Το JA-180IR είναι σχεδιασμένο για την ανίχνευση της διακοπής των δεσμών υπέρυθρων ακτίνων από εισβολείς που περματάνε μεταξύ των υπέρυθρων πομπών και δεκτών. Η μονάδα περιλαμβάνει έναν αισθητήρα Optex και έναν πομπό Jablotron και τροφοδοτείται από 4 μπαταρίες λιθίου. Επίσης, αποστέλλεται σήμα παραβίασης στον πίνακα ελέγχου πέρα από το μπλοκάρισμα δέσμης και τα αποτελέσματα τακτικών δοκιμών αυτοδιάγνωσης. JA-180IR Ισχύς: 4 μπαταρίες λιθίου τύπου LSH20 (3,6 V 13 Ah) Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Ύψος εγκατάστασης: 0,7-1 μέτρα, 60 μέτρα απόσταση μεταξύ των μονάδων Θερμοκρασία λειτουργίας: 20 με 60 C Ασύρματοι ανιχνευτές περιμετρικής προστασίας ασύρματος ανιχνευτής θραύσης κρυστάλλων JA-185B Ένας αισθητήρας θραύσης κρυστάλλων μικρύ μεγέθους, ο οποίος ανιχνεύει το σπάσιμο παραθύρων. Είναι σχεδιασμένος για εσωτερικές εγκαταστάσεις κτιρίων. Ο ανιχνευτής θραύσης κρυστάλλων χρησιμοποιεί την ανάλυση μεταβολών συμπίεσης αέρα σε συνδυασμό με τα χαρακτηριστικά ήχου της θραύσης κρυστάλλων. Χρησιμοποιεί επεξεργασία ψηφιακού σήματος για την αποφυγή ψευδών συναγερμών. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό Ισχύς: 1 μπαταρία λιθίου τύπου CR (AA 3,6 V) Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 100 μέτρα (ανοιχτός χώρος) Εμβέλεια ανίχνευσης: 9 μέτρα Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN ασύρματος μαγνητικός ανιχνευτής με προαιρετικό τερματικό σταθμό εισόδου Σχεδιασμένος για την ανίχνευση ανοίγματος πορτών ή παραθύρων. Ο ανιχνευτής ανοίγματος πόρτας αντιδρά στην αφαίρεση της μαγνητικής μονάδας του. Μπορεί να πυροδοτήσει στιγμιαίο ή καθυστερημένο συναγερμό εισβολέα. Παρακολουθούνται οι μη εξουσιοδοτημένοι χειρισμοί όπως π.χ. άνοιγμα ή μετακίνηση από τη θέση του. Μπορεί επίσης να επεκταθεί μέσω ενός αισθητήρα κανονικά κλειστού / κανονικά ανοιχτού. Είναι διευθυνσιοδοτούμενος κα καταλαμβάνει μία θέση στο συναγερμό. JA-181M Ισχύς: 1 μπαταρία λιθίου AA 3,6 V Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Είσοδος για εξωτερικούς ανιχνευτές: IN2 και TMP = κανονικά κλειστοί βρόγχοι, IN1 = κανονικά κλειστός ή ισοσταθμισμένος βρόγχος (αντίσταση 1k) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN

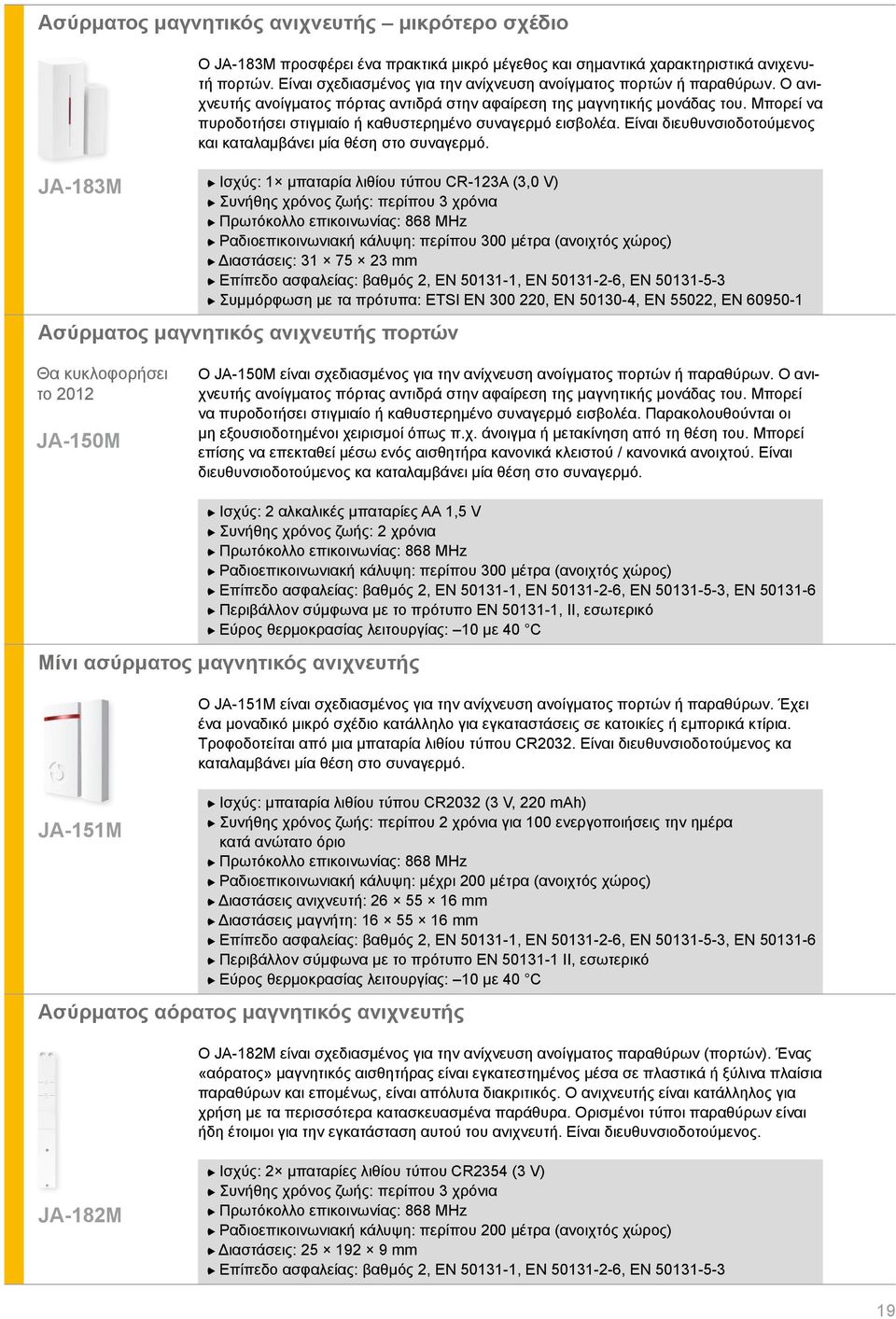

19 ασύρματος μαγνητικός ανιχνευτής μικρότερο σχέδιο JA-183M Ο JA-183M προσφέρει ένα πρακτικά μικρό μέγεθος και σημαντικά χαρακτηριστικά ανιχενυτή πορτών. Είναι σχεδιασμένος για την ανίχνευση ανοίγματος πορτών ή παραθύρων. Ο ανιχνευτής ανοίγματος πόρτας αντιδρά στην αφαίρεση της μαγνητικής μονάδας του. Μπορεί να πυροδοτήσει στιγμιαίο ή καθυστερημένο συναγερμό εισβολέα. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 1 μπαταρία λιθίου τύπου CR-123A (3,0 V) Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN Συμμόρφωση με τα πρότυπα: ETSI EN , EN , EN 55022, EN ασύρματος μαγνητικός ανιχνευτής πορτών Θα κυκλοφορήσει το 2012 JA-150M Ο JA-150M είναι σχεδιασμένος για την ανίχνευση ανοίγματος πορτών ή παραθύρων. Ο ανιχνευτής ανοίγματος πόρτας αντιδρά στην αφαίρεση της μαγνητικής μονάδας του. Μπορεί να πυροδοτήσει στιγμιαίο ή καθυστερημένο συναγερμό εισβολέα. Παρακολουθούνται οι μη εξουσιοδοτημένοι χειρισμοί όπως π.χ. άνοιγμα ή μετακίνηση από τη θέση του. Μπορεί επίσης να επεκταθεί μέσω ενός αισθητήρα κανονικά κλειστού / κανονικά ανοιχτού. Είναι διευθυνσιοδοτούμενος κα καταλαμβάνει μία θέση στο συναγερμό. Μίνι ασύρματος μαγνητικός ανιχνευτής JA-151M Ισχύς: 2 αλκαλικές μπαταρίες AA 1,5 V Συνήθης χρόνος ζωής: 2 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 300 μέτρα (ανοιχτός χώρος) Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN , II, εσωτερικό Ο JA-151M είναι σχεδιασμένος για την ανίχνευση ανοίγματος πορτών ή παραθύρων. Έχει ένα μοναδικό μικρό σχέδιο κατάλληλο για εγκαταστάσεις σε κατοικίες ή εμπορικά κτίρια. Τροφοδοτείται από μια μπαταρία λιθίου τύπου CR2032. Είναι διευθυνσιοδοτούμενος κα καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: μπαταρία λιθίου τύπου CR2032 (3 V, 220 mah) Συνήθης χρόνος ζωής: περίπου 2 χρόνια για 100 ενεργοποιήσεις την ημέρα κατά ανώτατο όριο Ραδιοεπικοινωνιακή κάλυψη: μέχρι 200 μέτρα (ανοιχτός χώρος) Διαστάσεις ανιχνευτή: mm Διαστάσεις μαγνήτη: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN II, εσωτερικό ασύρματος αόρατος μαγνητικός ανιχνευτής Ο JA-182M είναι σχεδιασμένος για την ανίχνευση ανοίγματος παραθύρων (πορτών). Ένας «αόρατος» μαγνητικός αισθητήρας είναι εγκατεστημένος μέσα σε πλαστικά ή ξύλινα πλαίσια παραθύρων και επομένως, είναι απόλυτα διακριτικός. Ο ανιχνευτής είναι κατάλληλος για χρήση με τα περισσότερα κατασκευασμένα παράθυρα. Ορισμένοι τύποι παραθύρων είναι ήδη έτοιμοι για την εγκατάσταση αυτού του ανιχνευτή. Είναι διευθυνσιοδοτούμενος. JA-182M Ισχύς: 2 μπαταρίες λιθίου τύπου CR2354 (3 V) Συνήθης χρόνος ζωής: περίπου 3 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 200 μέτρα (ανοιχτός χώρος) Διαστάσεις: mm Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN

20 ασύρματος ανιχνευτής κραδασμών ή κλίσεων JA-182SH Η λειτουργία του ανιχνευτή ελέγχεται από δύο είδη λειτουργίας. Η λειτουργία ανίχνευσης κραδασμών (δονήσεων) παρακολουθεί πόρτες, παράθυρα, διαχωριστικά, κ.λπ. επισημαίνοντας απόπειρες παραβίασής τους. Από την άλλη, η λειτουργία ανίχνευσης κλίσεων ανιχνεύει τη μη εξουσιοδοτημένη μετακίνηση πολύτιμων αντικειμένων. Ο ανιχνευτής χρησιμοποιεί ένα ημιαγωγικό επιταχυνσιόμετρο τριών αξόνων με ψηφιακή έξοδο. Η επεξεργασία ψηφιακού σήματος εγγυάται υψηλή αντίσταση σε ψευδείς συναγερμούς. Ο ανιχνευτής τροφοδοτείται από μια μπαταρία και καταλαμβάνει μία και μοναδική θέση στο σύστημα ασφαλείας. Ισχύς: Μπαταρία λιθίου τύπου CR-123A, 3 V mah Ανιχνευόμενη κλίση (ανάλογα με τη ρύθμιση): Συνήθης ζωή μπαταρίας: Περίπου 2 χρόνια (για 20 ενεργοποιήσεις την ημέρα κατά ανώτατο όριο στη λειτουργία εξοικονόμησης ενέργειας) Συχνότητα λειτουργίας: 868 MHz Εμβέλεια επικοινωνίας: Περίπου 300m (άμεση ορατότητα) Μέγεθος: mm Περιβάλλον σύμφωνα με το πρότυπο EN : II εσωτερικό γενικό Εύρος θερμοκρασίας λειτουργίας: 10 με +40 C Επίπεδο ασφαλείας: Βαθμός 2, EN , EN Συμμόρφωση με τα πρότυπα: ETSI EN , EN , EN55022, EN Ασύρματοι ανιχνευτές περιβάλλοντος ασύρματος ανιχνευτής πυρκαγιάς και θερμοκρασίας JA-150ST Ο οπτικός ανιχνευτής καπνού και θερμοκρασίας ΔΙΑΥΛΟΥ JA-150ST ανιχνεύει την πυρκαγιά εντός κατοικιών ή εμπορικών κτιριακών εγκαταστάσεων. Επιτρέπει τις ακόλουθες ρυθμίσεις: καπνός και θερμότητα, καπνός ή θερμότητα, καπνός μόνο, θερμότητα μόνο. Διαθέτει μια λειτουργία μνήμης συναγερμού όπου το LED παραμένει ανοιχτό και μετά το τερματισμό της κατάστασης συναγερμού. Τροφοδοτείται από αλκαλικές μπαταρίες. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 3 αλκαλικές μπαταρίες AA 1,5 V Συνήθης χρόνος ζωής: 3 χρόνια Ανίχνευση πυρκαγιάς: οπτική και θερμότητα Ευαισθησία ανίχνευσης πυρκαγιάς: m=0,11/0,13 db/m by EN 54-7 Ανίχνευση θερμοκρασίας: κατηγορία A2 του προτύπου EN-54-5 Θερμοκρασία συναγερμού: 60 με 70 C Διαστάσεις: διάμετρος 126 mm, ύψος 50 mm Εύρος θερμοκρασίας λειτουργίας: 10 με 80 C ασύρματος ανιχνευτής διαρροής αερίου Ο ανιχνευτής διαρροής αερίου JA-180G ενεργοποιείται από καύσεις αερίου ή διαρροές αναθυμιάσεων (φυσικό αέριο, μεθάνιο, προπάνιο, βουτάνιο, ακετυλένιο, κ.λπ.). Όταν ενεργοποιείται, ο ανιχνευτής πυροδοτεί το συναγερμό πυρκαγιάς και ενεργοποιεί ηχητικά μια ενσωματωμένη σειρήνα. Ο ανιχνευτής εκτελεί τακτικές δοκιμές αυτοδιάγνωσης. Είναι διευθυνσιοδοτούμενος και καταλαμβάνει μία θέση στο συναγερμό. JA-180G Ισχύς: 230 V, 50 Hz, 2 W Ραδιοεπικοινωνιακή κάλυψη: περίπου 200 μέτρα (ανοιχτός χώρος) Ανίχνευση αερίων: θερμό σύρμα πλατίνας Περιοχή κάλυψης: 50 m 3 Ευαισθησία: προαιρετικά 10 ή 20 % LEL (κατώτερο εκρηκτικό όριο) Έξοδος ηλεκτρονόμου: ξηρή επαφή μεταγωγής ηλεκτρονόμου 5 A/230 V AC κατά ανώτατο όριο Ακουστική ισχύς της ενσωματωμένης σειρήνας: 94 db/0,3 m Διαστάσεις: mm Συμμόρφωση με τα πρότυπα: EN , ETSI EN , EN 60950, EN , EN

21 ασύρματες σειρήνες αμφίδρομη ασύρματη εσωτερική σειρήνα JA-150A Η ασύρματη εσωτερική σειρήνα JA-150A είναι σχεδιασμένη για την ηχητική ενεργοποίηση συναγερμών, την ηχητική επισήμανση καθυστερήσεων εξόδου και εισόδου ή για την επισήμανση άλλων ενεργοποιήσεων στο σύστημα συναγερμού. Η σειρήνα είναι εξοπλισμένη με ένα πλήκτρο με προγραμματιζόμενες αντιδράσεις. Είναι διευθυνσιοδοτούμενη και καταλαμβάνει μία θέση στο συναγερμό. Ισχύς: 230 V, 50 Hz Πρωτόκολλο επικοινωνίας: αμφόδρομο ασύρματο πρωτόκολλο Jablotron 868 MHz Εφεδρική μπαταρία 3,6 V NiCD μέχρι και 170 mah για 24 ώρες Μέγιστος χρόνος επαναφόρτισης 72 ώρες, 10 ma Μέγιστη κατανάλωση σε κατάσταση ετοιμότητας (standby): 0,3 W at 230 V AC Επίπεδο ασφαλείας: βαθμός 2, EN , EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : II, εσωτερικό αμφίδρομη ασύρματη εξωτερική σειρήνα Η ασύρματη εφεδρική σειρήνα εξωτερικού χώρου JA-151A είναι σχεδιασμένη για την ηχητική επισήμανση συναγερμών, τερετίσματα και την ενεργοποίηση ή απενεργοποίηση εξόδων PG. Ενσωματωμένο αλφάδι για ακριβή και εύκολη προσαρμογή κατά τη διάρκεια της εγκατάστασης. Είναι διευθυνσιοδοτούμενη και καταλαμβάνει μία θέση στο συναγερμό. JA-151A Ισχύς 12 V προσαρμογέας συνεχούς ρεύματος (DC) Πρωτόκολλο επικοινωνίας: αμφίδρομο ασύρματο πρωτόκολλο Jablotron 868 MHz Εφεδρική μπαταρία 4,8 V NiCD μέχρι και mah, για 24ώρες Χρόνος επαναφόρτισης μέχρι και 72 ώρες Μέγιστη κατανάλωση σε κατάσταση ετοιμότητας (standby): 50 ma από προσαρμογείς συνεχούς ρεύματος (DC) Επίπεδο ασφαλείας: βαθμός 2, N , EN , EN , EN Περιβάλλον σύμφωνα με το πρότυπο EN : IV, εξωτερικό IP 45 Εύρος θερμοκρασίας λειτουργίας: 20 με 60 C Τηλεχειριστήρια Τηλεχειριστήριο μπρελόκ μαύρο JA-186JK Το JA-186JK είναι σχεδιασμένο για τον απομακρυσμένο έλεγχο όπλισης/αφόπλισης, την πυροδότηση συναγερμών πανικού και τον έλεγχο άλλων συσκευών. Υπάρχει επίσης διαθέσιμη έκδοση με δύο πλήκτρα. Ο χρήστης μπορεί να ελέγξει ανεξάρτητα άλλες συσκευές, π.χ. πίνακες ελέγχου και γκαραζόπορτες ή τη λειτουργία μερικής όπλισης του πίνακα ελέγχου. Το μπρελόκ παρέχει μια χρήσιμη λειτουργία κλειδώματος πλήκτρων. Μια εύκολη διαδικασία σας επιτρέπει να μπλοκάρετε το μπρελόκ από την αντίδραση στο πάτημα οποιουδήποτε πλήκτρου. Το ταυτόχρονο πάτημα δύο πλήκτρων πυροδοτεί ένα συναγερμό πανικού στον πίνακα ελέγχου. Ισχύς: αλκαλική μπαταρία τύπου L1016 (6 V) Συνήθης χρόνος ζωής: περίπου 2 χρόνια Ραδιοεπικοινωνιακή κάλυψη: περίπου 30 μέτρα (ανοιχτός χώρος) Διαστάσεις: mm Συμμόρφωση με τα πρότυπα: ETSI EN , EN 55022, EN , EN , EN
