ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ. ΘΕΜΑ: Αυτοματοποίησή συστήματος συναγερμού και έλεγχος μέσω ασύρματου δικτύου.

Transcript

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΑΝΑΤΟΛΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ & ΘΡΑΚΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ T.E. ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΘΕΜΑ: Αυτοματοποίησή συστήματος συναγερμού και έλεγχος μέσω ασύρματου δικτύου. ΣΠΟΥΔΑΣΤΗΣ : Μπέκιο Γκουράλντ ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ : Δρ. Μαγκαφάς Λυκούργος ΚΑΒΑΛΑ 2014

2 ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΕΧΟΜΕΝΑ... σελ. 2 ΠΕΡΙΛΗΨΗ... σελ. 4 ABSTRACT... σελ. 5 Κεφάλαιο 1... σελ Εισαγωγή... σελ Τι μας ζητήθηκε από το σχολείο... σελ Τι είναι συναγερμός... σελ Από ποια μέρη αποτελείται... σελ Τι είναι κλειστό κύκλωμα παρακολούθησης... σελ Από ποια μέρη αποτελείται... σελ Τι είναι το DVR... σελ. 11 Κεφάλαιο 2... σελ Προγραμματισμός αντικλεπτικού συστήματος συναγερμού BS-468 (Χειροκίνητο και με Ηλεκτρονικό Υπολογιστή).... σελ Οδηγίες για τον χρήστη... σελ Βασικοί χειρισμοί... σελ Ένδειξη Κατάστασης Οπλισμού... σελ Προχωρημένοι χειρισμοί... σελ Μενού κύριου χρήστη... σελ Προγραμματισμός από το πληκτρολόγιο... σελ Προγραμματισμός τρόπου λειτουργίας των κωδικών... σελ Προγραμματισμός αυτοματοποιημένων οπλισμών-αφοπλισμών... σελ Προγραμματισμός ζωνών... σελ Προγραμματισμός εξόδων... σελ Προγραμματισμός γενικών παραμέτρων συστήματος... σελ Προγραμματισμός κάρτας τηλεφωνητή PSTN BS σελ Προγραμματισμός κάρτας τηλεφωνητή GSM BS σελ Επαναφορά εργοστασιακών κωδικών... σελ Προγραμματισμός από τον υπολογιστή... σελ Προγραμματισμός Καταγραφικού ANGA H.264 Έκδοση σελ. 59 2

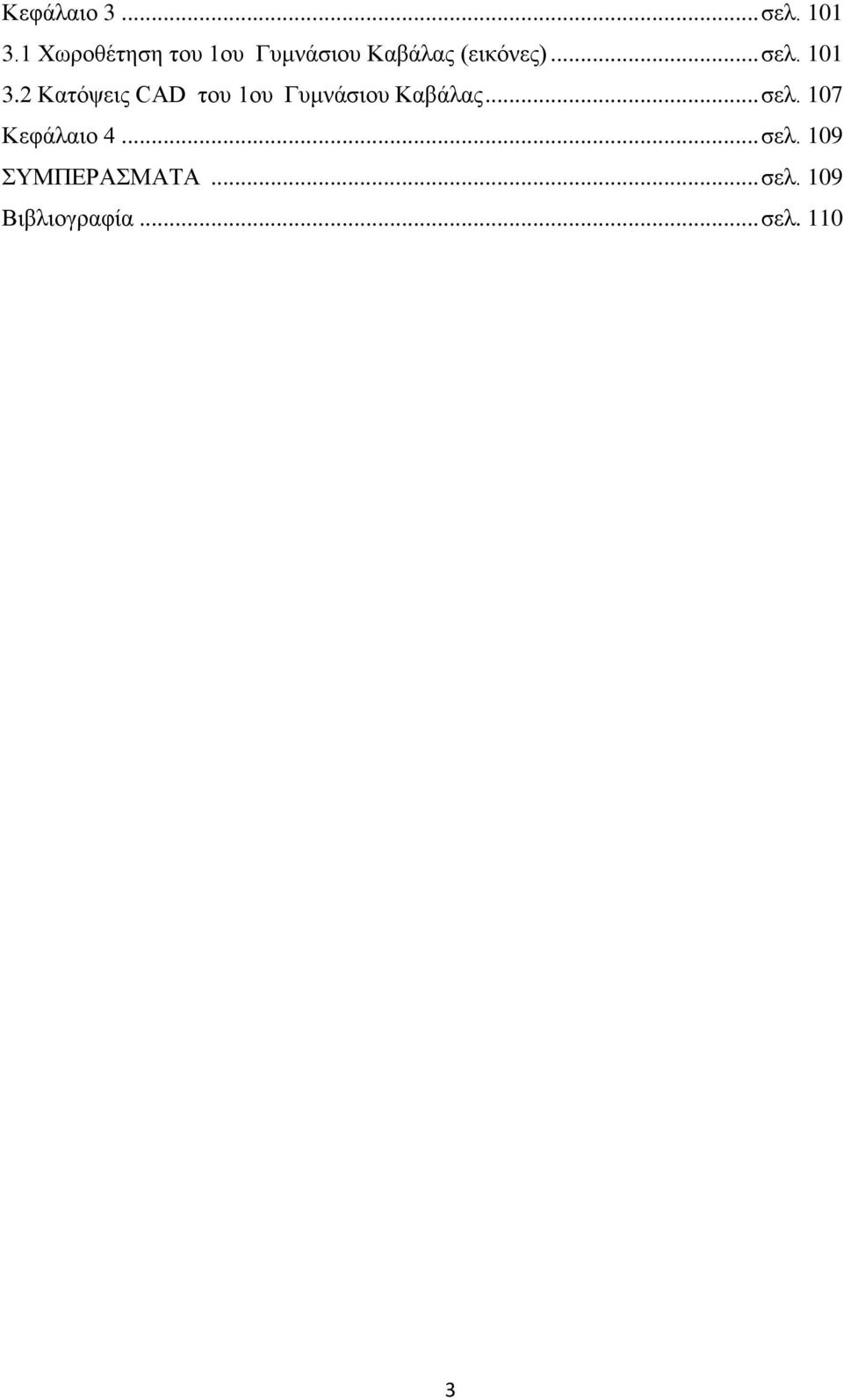

3 Κεφάλαιο 3... σελ Χωροθέτηση του 1ου Γυμνάσιου Καβάλας (εικόνες)... σελ Κατόψεις CAD του 1ου Γυμνάσιου Καβάλας... σελ. 107 Κεφάλαιο 4... σελ. 109 ΣΥΜΠΕΡΑΣΜΑΤΑ... σελ. 109 Βιβλιογραφία... σελ

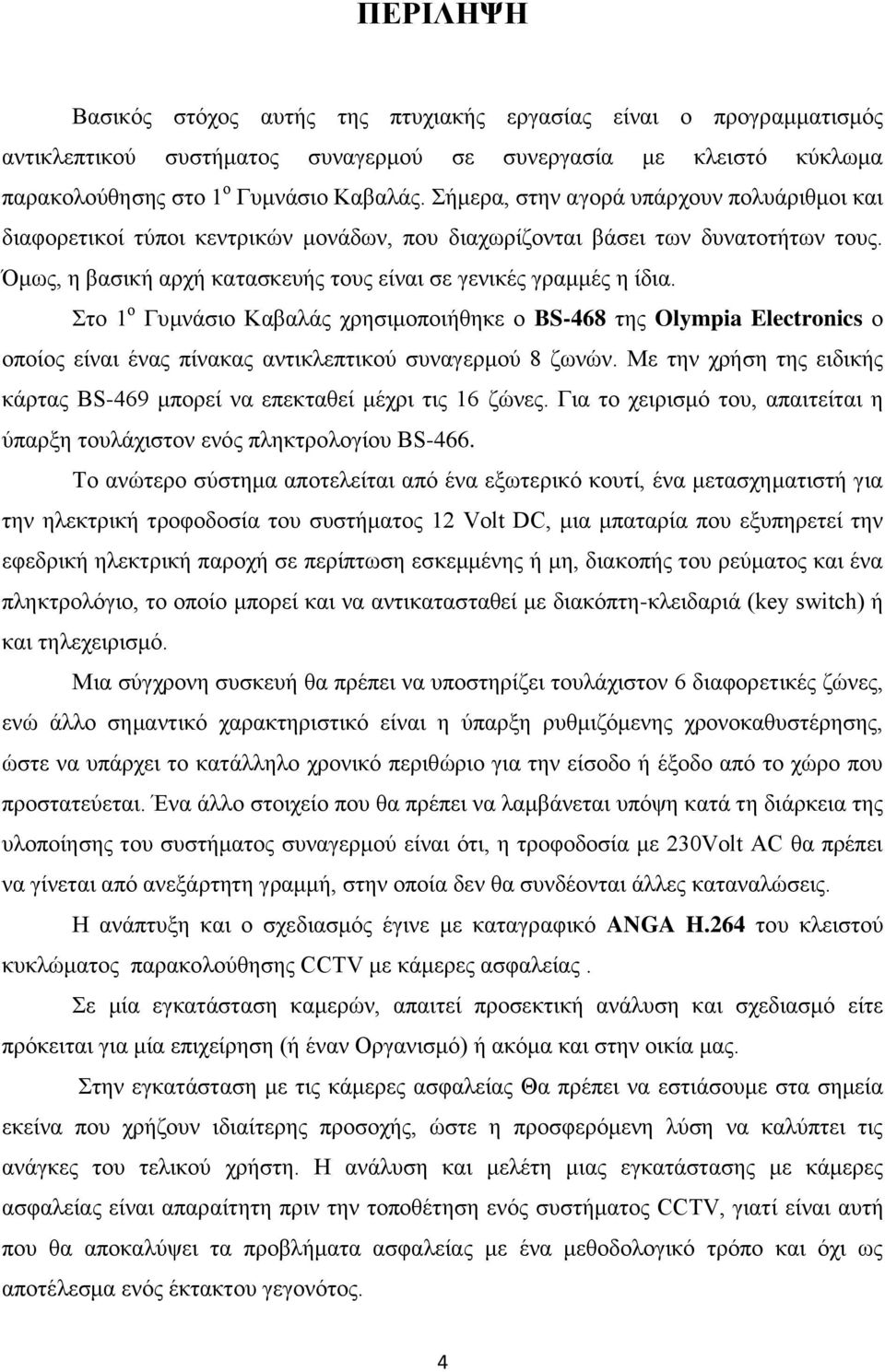

4 ΠΕΡΙΛΗΨΗ Βασικός στόχος αυτής της πτυχιακής εργασίας είναι ο προγραμματισμός αντικλεπτικού συστήματος συναγερμού σε συνεργασία με κλειστό κύκλωμα παρακολούθησης στο 1 ο Γυμνάσιο Καβαλάς. Σήμερα, στην αγορά υπάρχουν πολυάριθμοι και διαφορετικοί τύποι κεντρικών μονάδων, που διαχωρίζονται βάσει των δυνατοτήτων τους. Όμως, η βασική αρχή κατασκευής τους είναι σε γενικές γραμμές η ίδια. Στο 1 ο Γυμνάσιο Καβαλάς χρησιμοποιήθηκε ο BS-468 της Olympia Electronics ο οποίος είναι ένας πίνακας αντικλεπτικού συναγερμού 8 ζωνών. Με την χρήση της ειδικής κάρτας BS-469 μπορεί να επεκταθεί μέχρι τις 16 ζώνες. Για το χειρισμό του, απαιτείται η ύπαρξη τουλάχιστον ενός πληκτρολογίου BS-466. Το ανώτερο σύστημα αποτελείται από ένα εξωτερικό κουτί, ένα μετασχηματιστή για την ηλεκτρική τροφοδοσία του συστήματος 12 Volt DC, μια μπαταρία που εξυπηρετεί την εφεδρική ηλεκτρική παροχή σε περίπτωση εσκεμμένης ή μη, διακοπής του ρεύματος και ένα πληκτρολόγιο, το οποίο μπορεί και να αντικατασταθεί με διακόπτη-κλειδαριά (key switch) ή και τηλεχειρισμό. Μια σύγχρονη συσκευή θα πρέπει να υποστηρίζει τουλάχιστον 6 διαφορετικές ζώνες, ενώ άλλο σημαντικό χαρακτηριστικό είναι η ύπαρξη ρυθμιζόμενης χρονοκαθυστέρησης, ώστε να υπάρχει το κατάλληλο χρονικό περιθώριο για την είσοδο ή έξοδο από το χώρο που προστατεύεται. Ένα άλλο στοιχείο που θα πρέπει να λαμβάνεται υπόψη κατά τη διάρκεια της υλοποίησης του συστήματος συναγερμού είναι ότι, η τροφοδοσία με 230Volt AC θα πρέπει να γίνεται από ανεξάρτητη γραμμή, στην οποία δεν θα συνδέονται άλλες καταναλώσεις. Η ανάπτυξη και ο σχεδιασμός έγινε με καταγραφικό ANGA H.264 του κλειστού κυκλώματος παρακολούθησης CCTV με κάμερες ασφαλείας. Σε μία εγκατάσταση καμερών, απαιτεί προσεκτική ανάλυση και σχεδιασμό είτε πρόκειται για μία επιχείρηση (ή έναν Οργανισμό) ή ακόμα και στην οικία μας. Στην εγκατάσταση με τις κάμερες ασφαλείας Θα πρέπει να εστιάσουμε στα σημεία εκείνα που χρήζουν ιδιαίτερης προσοχής, ώστε η προσφερόμενη λύση να καλύπτει τις ανάγκες του τελικού χρήστη. Η ανάλυση και μελέτη μιας εγκατάστασης με κάμερες ασφαλείας είναι απαραίτητη πριν την τοποθέτηση ενός συστήματος CCTV, γιατί είναι αυτή που θα αποκαλύψει τα προβλήματα ασφαλείας με ένα μεθοδολογικό τρόπο και όχι ως αποτέλεσμα ενός έκτακτου γεγονότος. 4

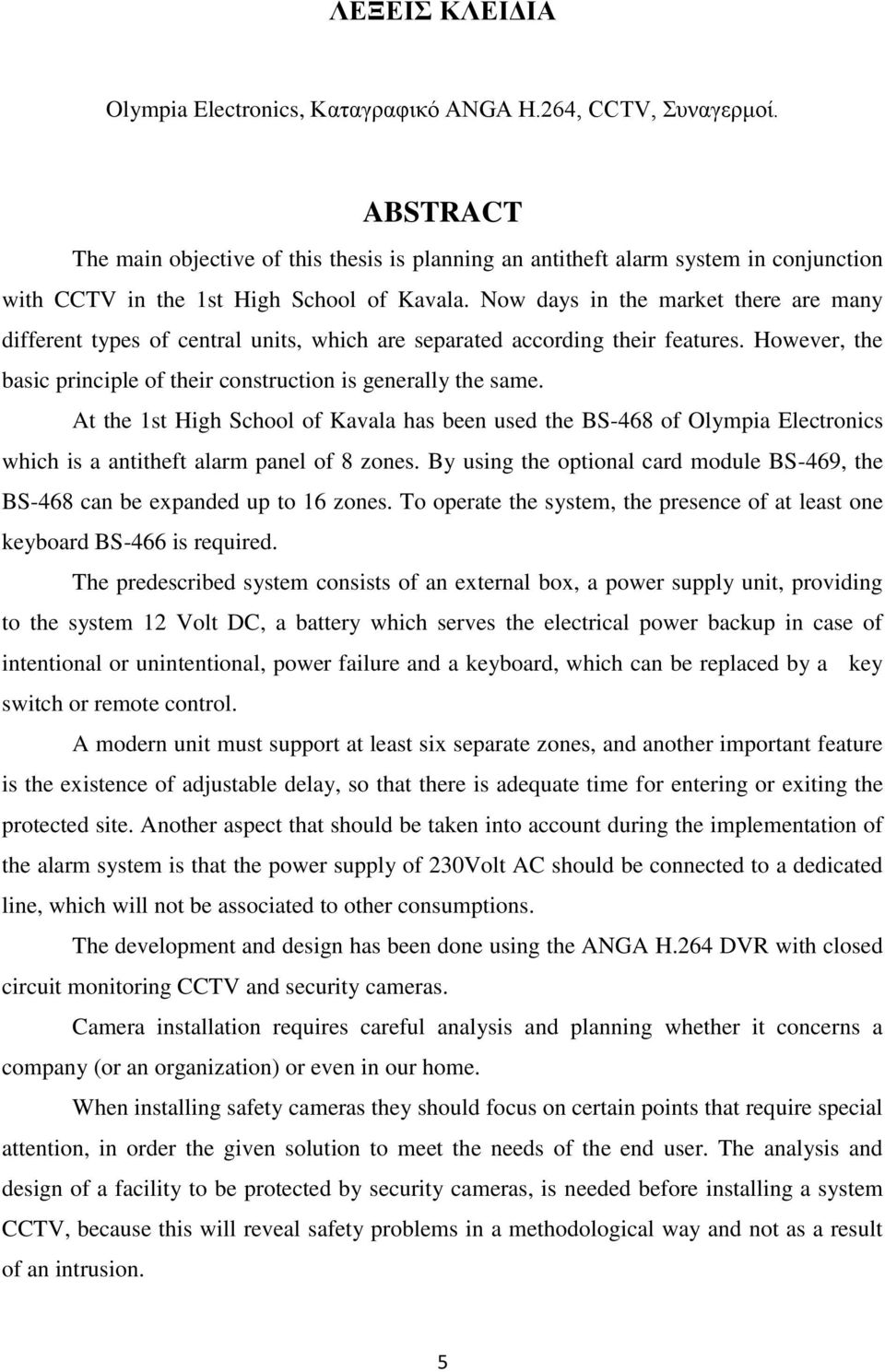

5 ΛΕΞΕΙΣ ΚΛΕΙΔΙΑ Olympia Electronics, Καταγραφικό ANGA H.264, CCTV, Συναγερμοί. ABSTRACT The main objective of this thesis is planning an antitheft alarm system in conjunction with CCTV in the 1st High School of Kavala. Now days in the market there are many different types of central units, which are separated according their features. However, the basic principle of their construction is generally the same. At the 1st High School of Kavala has been used the BS-468 of Olympia Electronics which is a antitheft alarm panel of 8 zones. By using the optional card module BS-469, the BS-468 can be expanded up to 16 zones. To operate the system, the presence of at least one keyboard BS-466 is required. The predescribed system consists of an external box, a power supply unit, providing to the system 12 Volt DC, a battery which serves the electrical power backup in case of intentional or unintentional, power failure and a keyboard, which can be replaced by a key switch or remote control. A modern unit must support at least six separate zones, and another important feature is the existence of adjustable delay, so that there is adequate time for entering or exiting the protected site. Another aspect that should be taken into account during the implementation of the alarm system is that the power supply of 230Volt AC should be connected to a dedicated line, which will not be associated to other consumptions. The development and design has been done using the ANGA H.264 DVR with closed circuit monitoring CCTV and security cameras. Camera installation requires careful analysis and planning whether it concerns a company (or an organization) or even in our home. When installing safety cameras they should focus on certain points that require special attention, in order the given solution to meet the needs of the end user. The analysis and design of a facility to be protected by security cameras, is needed before installing a system CCTV, because this will reveal safety problems in a methodological way and not as a result of an intrusion. 5

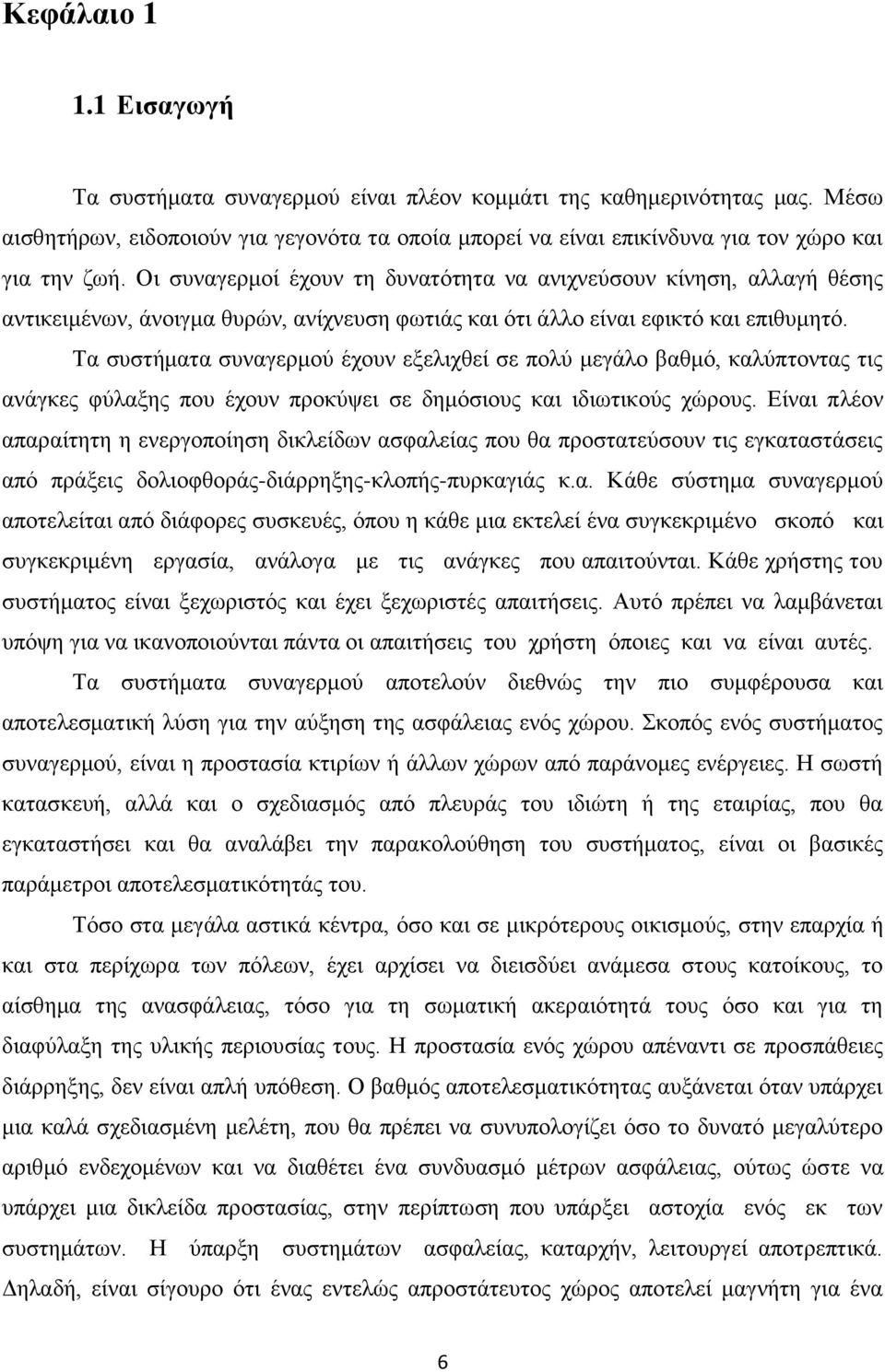

6 Κεφάλαιο Εισαγωγή Τα συστήματα συναγερμού είναι πλέον κομμάτι της καθημερινότητας μας. Μέσω αισθητήρων, ειδοποιούν για γεγονότα τα οποία μπορεί να είναι επικίνδυνα για τον χώρο και για την ζωή. Οι συναγερμοί έχουν τη δυνατότητα να ανιχνεύσουν κίνηση, αλλαγή θέσης αντικειμένων, άνοιγμα θυρών, ανίχνευση φωτιάς και ότι άλλο είναι εφικτό και επιθυμητό. Τα συστήματα συναγερμού έχουν εξελιχθεί σε πολύ μεγάλο βαθμό, καλύπτοντας τις ανάγκες φύλαξης που έχουν προκύψει σε δημόσιους και ιδιωτικούς χώρους. Είναι πλέον απαραίτητη η ενεργοποίηση δικλείδων ασφαλείας που θα προστατεύσουν τις εγκαταστάσεις από πράξεις δολιοφθοράς-διάρρηξης-κλοπής-πυρκαγιάς κ.α. Κάθε σύστημα συναγερμού αποτελείται από διάφορες συσκευές, όπου η κάθε μια εκτελεί ένα συγκεκριμένο σκοπό και συγκεκριμένη εργασία, ανάλογα με τις ανάγκες που απαιτούνται. Κάθε χρήστης του συστήματος είναι ξεχωριστός και έχει ξεχωριστές απαιτήσεις. Αυτό πρέπει να λαμβάνεται υπόψη για να ικανοποιούνται πάντα οι απαιτήσεις του χρήστη όποιες και να είναι αυτές. Τα συστήματα συναγερμού αποτελούν διεθνώς την πιο συμφέρουσα και αποτελεσματική λύση για την αύξηση της ασφάλειας ενός χώρου. Σκοπός ενός συστήματος συναγερμού, είναι η προστασία κτιρίων ή άλλων χώρων από παράνομες ενέργειες. Η σωστή κατασκευή, αλλά και ο σχεδιασμός από πλευράς του ιδιώτη ή της εταιρίας, που θα εγκαταστήσει και θα αναλάβει την παρακολούθηση του συστήματος, είναι οι βασικές παράμετροι αποτελεσματικότητάς του. Τόσο στα μεγάλα αστικά κέντρα, όσο και σε μικρότερους οικισμούς, στην επαρχία ή και στα περίχωρα των πόλεων, έχει αρχίσει να διεισδύει ανάμεσα στους κατοίκους, το αίσθημα της ανασφάλειας, τόσο για τη σωματική ακεραιότητά τους όσο και για τη διαφύλαξη της υλικής περιουσίας τους. Η προστασία ενός χώρου απέναντι σε προσπάθειες διάρρηξης, δεν είναι απλή υπόθεση. Ο βαθμός αποτελεσματικότητας αυξάνεται όταν υπάρχει μια καλά σχεδιασμένη μελέτη, που θα πρέπει να συνυπολογίζει όσο το δυνατό μεγαλύτερο αριθμό ενδεχομένων και να διαθέτει ένα συνδυασμό μέτρων ασφάλειας, ούτως ώστε να υπάρχει μια δικλείδα προστασίας, στην περίπτωση που υπάρξει αστοχία ενός εκ των συστημάτων. Η ύπαρξη συστημάτων ασφαλείας, καταρχήν, λειτουργεί αποτρεπτικά. Δηλαδή, είναι σίγουρο ότι ένας εντελώς απροστάτευτος χώρος αποτελεί μαγνήτη για ένα 6

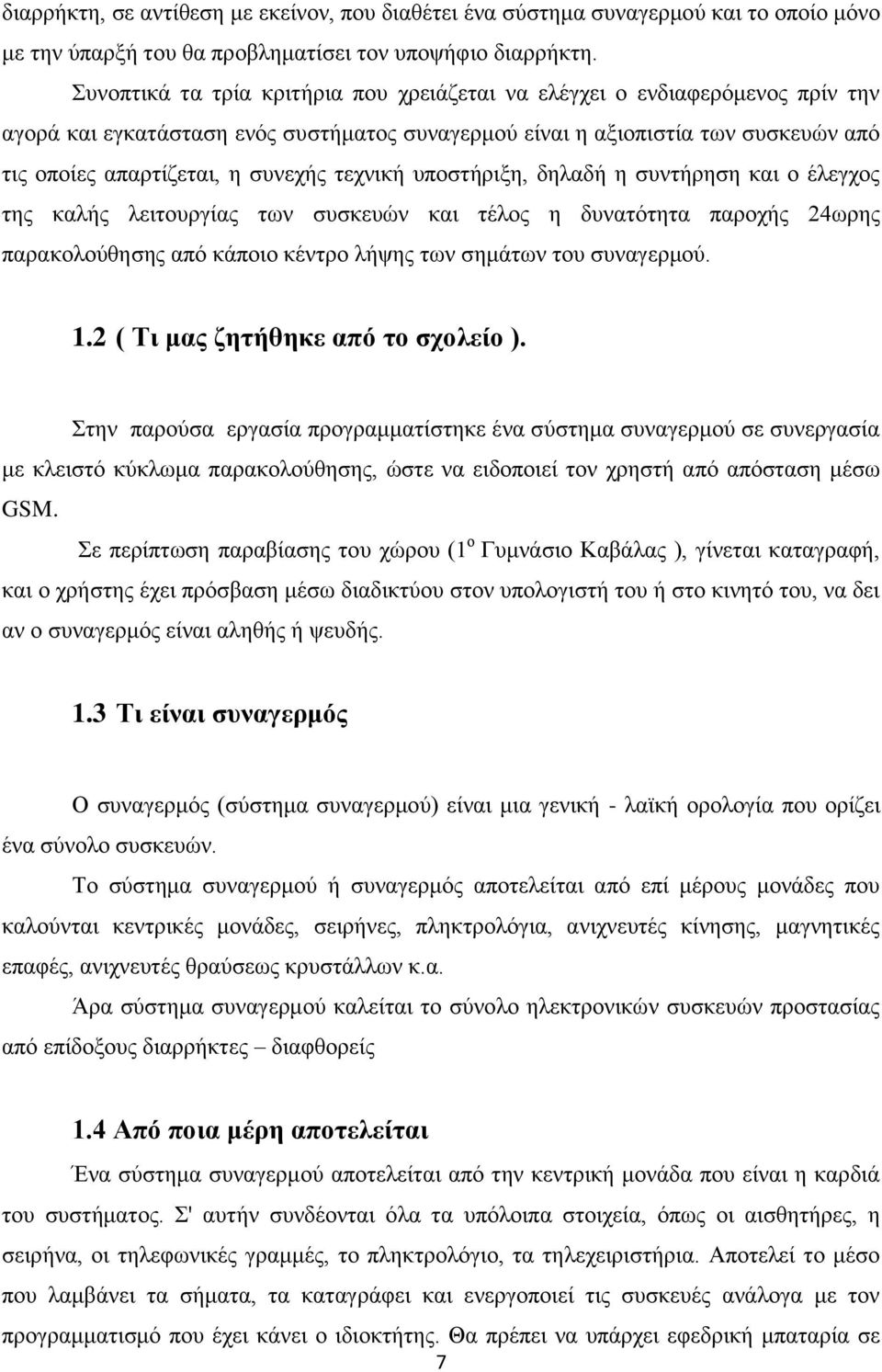

7 διαρρήκτη, σε αντίθεση με εκείνον, που διαθέτει ένα σύστημα συναγερμού και το οποίο μόνο με την ύπαρξή του θα προβληματίσει τον υποψήφιο διαρρήκτη. Συνοπτικά τα τρία κριτήρια που χρειάζεται να ελέγχει ο ενδιαφερόμενος πρίν την αγορά και εγκατάσταση ενός συστήματος συναγερμού είναι η αξιοπιστία των συσκευών από τις οποίες απαρτίζεται, η συνεχής τεχνική υποστήριξη, δηλαδή η συντήρηση και ο έλεγχος της καλής λειτουργίας των συσκευών και τέλος η δυνατότητα παροχής 24ωρης παρακολούθησης από κάποιο κέντρο λήψης των σημάτων του συναγερμού. 1.2 ( Τι μας ζητήθηκε από το σχολείο ). Στην παρούσα εργασία προγραμματίστηκε ένα σύστημα συναγερμού σε συνεργασία με κλειστό κύκλωμα παρακολούθησης, ώστε να ειδοποιεί τον χρηστή από απόσταση μέσω GSM. Σε περίπτωση παραβίασης του χώρου (1 ο Γυμνάσιο Καβάλας ), γίνεται καταγραφή, και ο χρήστης έχει πρόσβαση μέσω διαδικτύου στον υπολογιστή του ή στο κινητό του, να δει αν ο συναγερμός είναι αληθής ή ψευδής. 1.3 Τι είναι συναγερμός Ο συναγερμός (σύστημα συναγερμού) είναι μια γενική - λαϊκή ορολογία που ορίζει ένα σύνολο συσκευών. Το σύστημα συναγερμού ή συναγερμός αποτελείται από επί μέρους μονάδες που καλούνται κεντρικές μονάδες, σειρήνες, πληκτρολόγια, ανιχνευτές κίνησης, μαγνητικές επαφές, ανιχνευτές θραύσεως κρυστάλλων κ.α. Άρα σύστημα συναγερμού καλείται το σύνολο ηλεκτρονικών συσκευών προστασίας από επίδοξους διαρρήκτες διαφθορείς 1.4 Από ποια μέρη αποτελείται Ένα σύστημα συναγερμού αποτελείται από την κεντρική μονάδα που είναι η καρδιά του συστήματος. Σ' αυτήν συνδέονται όλα τα υπόλοιπα στοιχεία, όπως οι αισθητήρες, η σειρήνα, οι τηλεφωνικές γραμμές, το πληκτρολόγιο, τα τηλεχειριστήρια. Αποτελεί το μέσο που λαμβάνει τα σήματα, τα καταγράφει και ενεργοποιεί τις συσκευές ανάλογα με τον προγραμματισμό που έχει κάνει ο ιδιοκτήτης. Θα πρέπει να υπάρχει εφεδρική μπαταρία σε 7

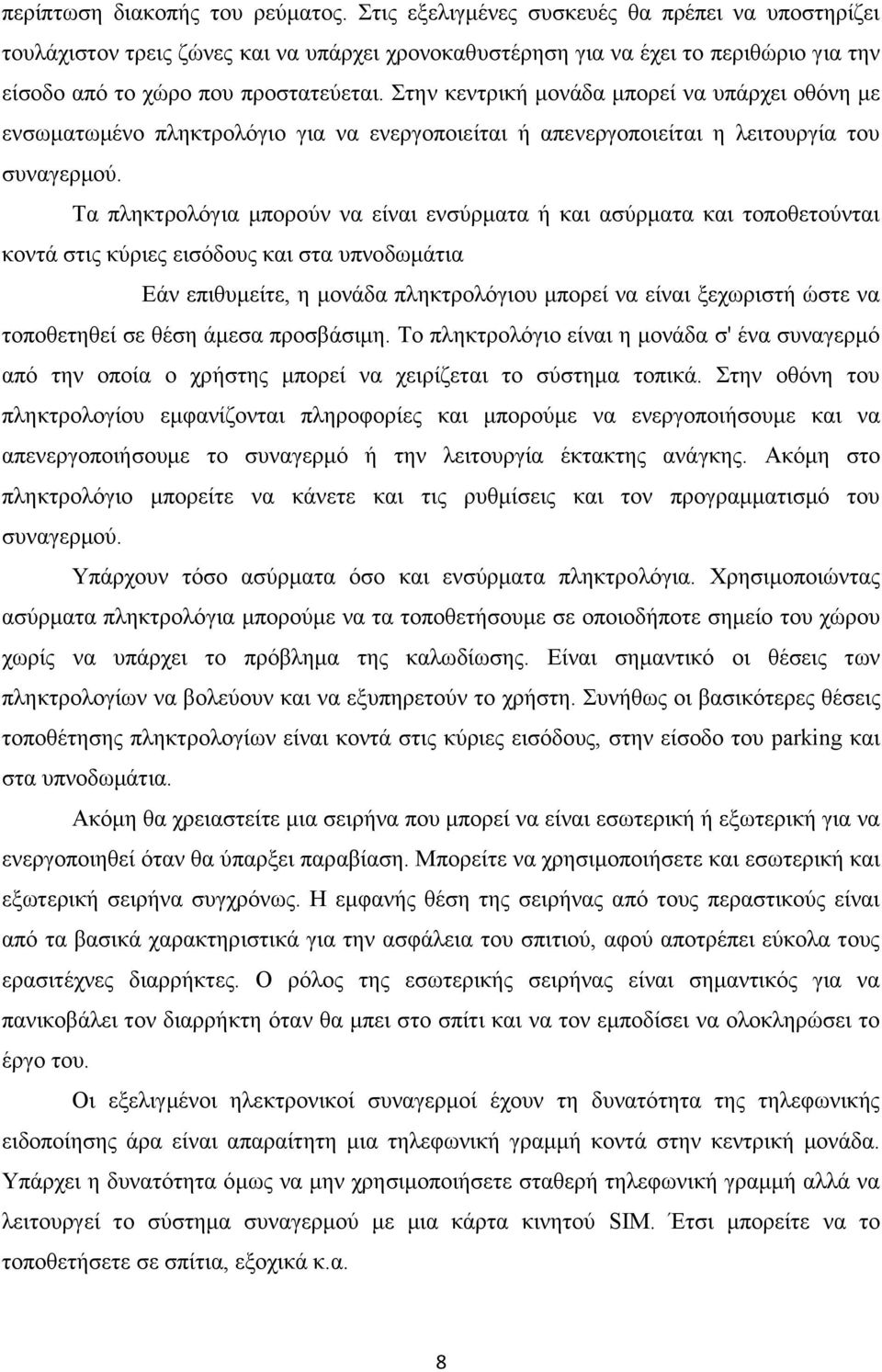

8 περίπτωση διακοπής του ρεύματος. Στις εξελιγμένες συσκευές θα πρέπει να υποστηρίζει τουλάχιστον τρεις ζώνες και να υπάρχει χρονοκαθυστέρηση για να έχει το περιθώριο για την είσοδο από το χώρο που προστατεύεται. Στην κεντρική μονάδα μπορεί να υπάρχει οθόνη με ενσωματωμένο πληκτρολόγιο για να ενεργοποιείται ή απενεργοποιείται η λειτουργία του συναγερμού. Τα πληκτρολόγια μπορούν να είναι ενσύρματα ή και ασύρματα και τοποθετούνται κοντά στις κύριες εισόδους και στα υπνοδωμάτια Εάν επιθυμείτε, η μονάδα πληκτρολόγιου μπορεί να είναι ξεχωριστή ώστε να τοποθετηθεί σε θέση άμεσα προσβάσιμη. Το πληκτρολόγιο είναι η μονάδα σ' ένα συναγερμό από την οποία ο χρήστης μπορεί να χειρίζεται το σύστημα τοπικά. Στην οθόνη του πληκτρολογίου εμφανίζονται πληροφορίες και μπορούμε να ενεργοποιήσουμε και να απενεργοποιήσουμε το συναγερμό ή την λειτουργία έκτακτης ανάγκης. Ακόμη στο πληκτρολόγιο μπορείτε να κάνετε και τις ρυθμίσεις και τον προγραμματισμό του συναγερμού. Υπάρχουν τόσο ασύρματα όσο και ενσύρματα πληκτρολόγια. Χρησιμοποιώντας ασύρματα πληκτρολόγια μπορούμε να τα τοποθετήσουμε σε οποιοδήποτε σημείο του χώρου χωρίς να υπάρχει το πρόβλημα της καλωδίωσης. Είναι σημαντικό οι θέσεις των πληκτρολογίων να βολεύουν και να εξυπηρετούν το χρήστη. Συνήθως οι βασικότερες θέσεις τοποθέτησης πληκτρολογίων είναι κοντά στις κύριες εισόδους, στην είσοδο του parking και στα υπνοδωμάτια. Ακόμη θα χρειαστείτε μια σειρήνα που μπορεί να είναι εσωτερική ή εξωτερική για να ενεργοποιηθεί όταν θα ύπαρξει παραβίαση. Μπορείτε να χρησιμοποιήσετε και εσωτερική και εξωτερική σειρήνα συγχρόνως. Η εμφανής θέση της σειρήνας από τους περαστικούς είναι από τα βασικά χαρακτηριστικά για την ασφάλεια του σπιτιού, αφού αποτρέπει εύκολα τους ερασιτέχνες διαρρήκτες. Ο ρόλος της εσωτερικής σειρήνας είναι σημαντικός για να πανικοβάλει τον διαρρήκτη όταν θα μπει στο σπίτι και να τον εμποδίσει να ολοκληρώσει το έργο του. Οι εξελιγμένοι ηλεκτρονικοί συναγερμοί έχουν τη δυνατότητα της τηλεφωνικής ειδοποίησης άρα είναι απαραίτητη μια τηλεφωνική γραμμή κοντά στην κεντρική μονάδα. Υπάρχει η δυνατότητα όμως να μην χρησιμοποιήσετε σταθερή τηλεφωνική γραμμή αλλά να λειτουργεί το σύστημα συναγερμού με μια κάρτα κινητού SIM. Έτσι μπορείτε να το τοποθετήσετε σε σπίτια, εξοχικά κ.α. 8

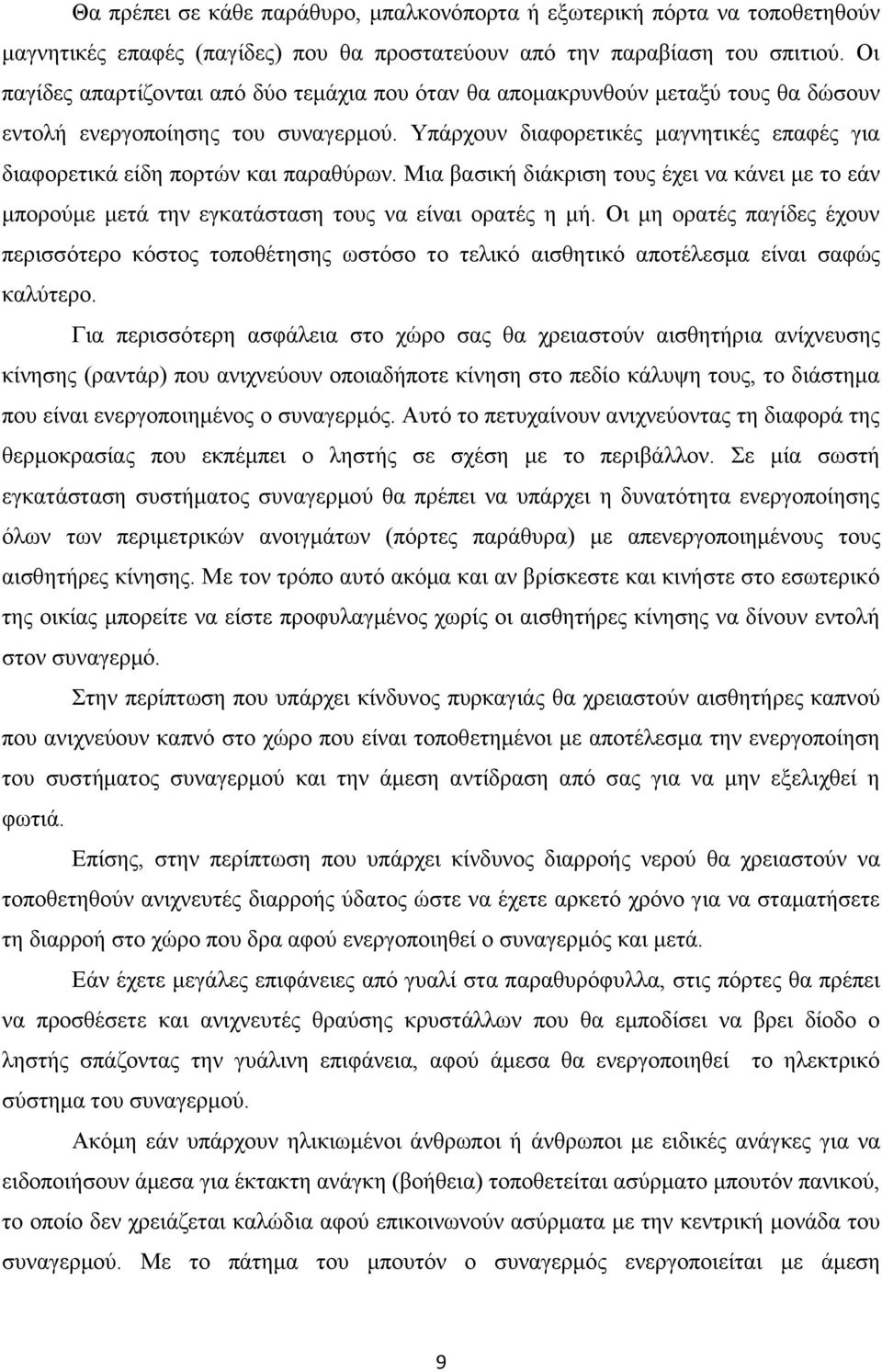

9 Θα πρέπει σε κάθε παράθυρο, μπαλκονόπορτα ή εξωτερική πόρτα να τοποθετηθούν μαγνητικές επαφές (παγίδες) που θα προστατεύουν από την παραβίαση του σπιτιού. Οι παγίδες απαρτίζονται από δύο τεμάχια που όταν θα απομακρυνθούν μεταξύ τους θα δώσουν εντολή ενεργοποίησης του συναγερμού. Υπάρχουν διαφορετικές μαγνητικές επαφές για διαφορετικά είδη πορτών και παραθύρων. Μια βασική διάκριση τους έχει να κάνει με το εάν μπορούμε μετά την εγκατάσταση τους να είναι ορατές η μή. Οι μη ορατές παγίδες έχουν περισσότερο κόστος τοποθέτησης ωστόσο το τελικό αισθητικό αποτέλεσμα είναι σαφώς καλύτερο. Για περισσότερη ασφάλεια στο χώρο σας θα χρειαστούν αισθητήρια ανίχνευσης κίνησης (ραντάρ) που ανιχνεύουν οποιαδήποτε κίνηση στο πεδίο κάλυψη τους, το διάστημα που είναι ενεργοποιημένος ο συναγερμός. Αυτό το πετυχαίνουν ανιχνεύοντας τη διαφορά της θερμοκρασίας που εκπέμπει ο ληστής σε σχέση με το περιβάλλον. Σε μία σωστή εγκατάσταση συστήματος συναγερμού θα πρέπει να υπάρχει η δυνατότητα ενεργοποίησης όλων των περιμετρικών ανοιγμάτων (πόρτες παράθυρα) με απενεργοποιημένους τους αισθητήρες κίνησης. Με τον τρόπο αυτό ακόμα και αν βρίσκεστε και κινήστε στο εσωτερικό της οικίας μπορείτε να είστε προφυλαγμένος χωρίς οι αισθητήρες κίνησης να δίνουν εντολή στον συναγερμό. Στην περίπτωση που υπάρχει κίνδυνος πυρκαγιάς θα χρειαστούν αισθητήρες καπνού που ανιχνεύουν καπνό στο χώρο που είναι τοποθετημένοι με αποτέλεσμα την ενεργοποίηση του συστήματος συναγερμού και την άμεση αντίδραση από σας για να μην εξελιχθεί η φωτιά. Επίσης, στην περίπτωση που υπάρχει κίνδυνος διαρροής νερού θα χρειαστούν να τοποθετηθούν ανιχνευτές διαρροής ύδατος ώστε να έχετε αρκετό χρόνο για να σταματήσετε τη διαρροή στο χώρο που δρα αφού ενεργοποιηθεί ο συναγερμός και μετά. Εάν έχετε μεγάλες επιφάνειες από γυαλί στα παραθυρόφυλλα, στις πόρτες θα πρέπει να προσθέσετε και ανιχνευτές θραύσης κρυστάλλων που θα εμποδίσει να βρει δίοδο ο ληστής σπάζοντας την γυάλινη επιφάνεια, αφού άμεσα θα ενεργοποιηθεί το ηλεκτρικό σύστημα του συναγερμού. Ακόμη εάν υπάρχουν ηλικιωμένοι άνθρωποι ή άνθρωποι με ειδικές ανάγκες για να ειδοποιήσουν άμεσα για έκτακτη ανάγκη (βοήθεια) τοποθετείται ασύρματο μπουτόν πανικού, το οποίο δεν χρειάζεται καλώδια αφού επικοινωνούν ασύρματα με την κεντρική μονάδα του συναγερμού. Με το πάτημα του μπουτόν ο συναγερμός ενεργοποιείται με άμεση 9

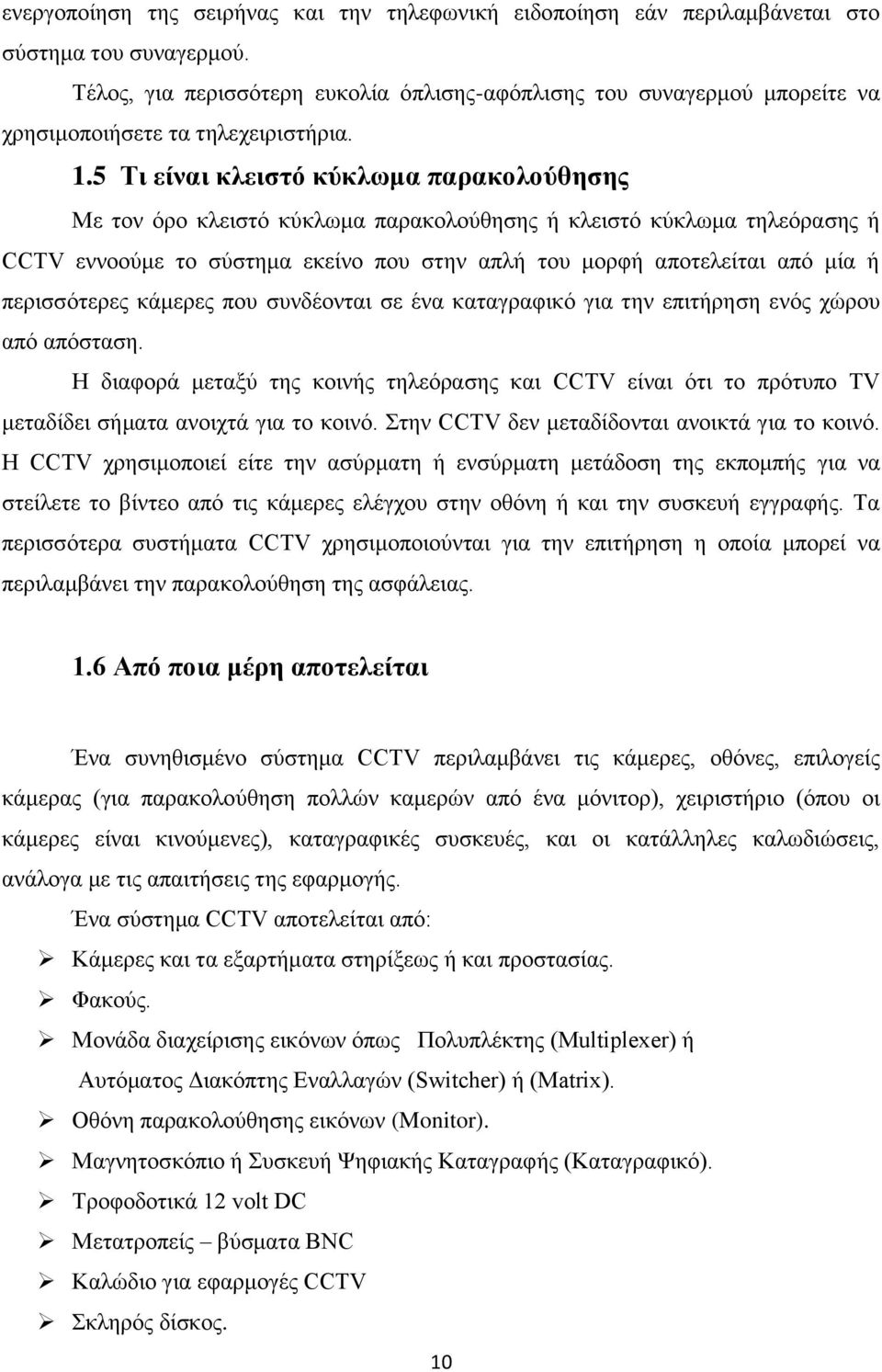

10 ενεργοποίηση της σειρήνας και την τηλεφωνική ειδοποίηση εάν περιλαμβάνεται στο σύστημα του συναγερμού. Τέλος, για περισσότερη ευκολία όπλισης-αφόπλισης του συναγερμού μπορείτε να χρησιμοποιήσετε τα τηλεχειριστήρια. 1.5 Τι είναι κλειστό κύκλωμα παρακολούθησης Με τον όρο κλειστό κύκλωμα παρακολούθησης ή κλειστό κύκλωμα τηλεόρασης ή CCTV εννοούμε το σύστημα εκείνο που στην απλή του μορφή αποτελείται από μία ή περισσότερες κάμερες που συνδέονται σε ένα καταγραφικό για την επιτήρηση ενός χώρου από απόσταση. Η διαφορά μεταξύ της κοινής τηλεόρασης και CCTV είναι ότι το πρότυπο TV μεταδίδει σήματα ανοιχτά για το κοινό. Στην CCTV δεν μεταδίδονται ανοικτά για το κοινό. Η CCTV χρησιμοποιεί είτε την ασύρματη ή ενσύρματη μετάδοση της εκπομπής για να στείλετε το βίντεο από τις κάμερες ελέγχου στην οθόνη ή και την συσκευή εγγραφής. Τα περισσότερα συστήματα CCTV χρησιμοποιούνται για την επιτήρηση η οποία μπορεί να περιλαμβάνει την παρακολούθηση της ασφάλειας. 1.6 Από ποια μέρη αποτελείται Ένα συνηθισμένο σύστημα CCTV περιλαμβάνει τις κάμερες, οθόνες, επιλογείς κάμερας (για παρακολούθηση πολλών καμερών από ένα μόνιτορ), χειριστήριο (όπου οι κάμερες είναι κινούμενες), καταγραφικές συσκευές, και οι κατάλληλες καλωδιώσεις, ανάλογα με τις απαιτήσεις της εφαρμογής. Ένα σύστημα CCTV αποτελείται από: Κάμερες και τα εξαρτήματα στηρίξεως ή και προστασίας. Φακούς. Μονάδα διαχείρισης εικόνων όπως Πολυπλέκτης (Multiplexer) ή Αυτόματος Διακόπτης Εναλλαγών (Switcher) ή (Matrix). Οθόνη παρακολούθησης εικόνων (Monitor). Μαγνητοσκόπιο ή Συσκευή Ψηφιακής Καταγραφής (Καταγραφικό). Τροφοδοτικά 12 volt DC Μετατροπείς βύσματα BNC Καλώδιο για εφαρμογές CCTV Σκληρός δίσκος. 10

11 1.7 Τι είναι το DVR Ψηφιακός εγγραφέας (Digital Video Recorders) Η κύρια εργασία του σε ένα κλειστό κύκλωμα τηλεόρασης είναι η κωδικοποιημένη καταγραφή εικόνων σε ένα αναλογικό ή ψηφιακό βίντεο. Ουσιαστικά, δέχεται ως είσοδο, βίντεο από τις κάμερες παρακολούθησης και καταγράφει τις λαμβανόμενες λήψεις.. Ουσιαστικά, πρόκειται για μια συσκευή καταγραφής από πολλαπλά σημεία (κάμερες) και ελέγχου των εικόνων σε μία μόνον οθόνη, η οποία μπορεί να φέρει πολλαπλά επιμέρους παράθυρα επιτυγχάνοντας με τον τρόπο αυτό ταυτόχρονη πολυσημειακή απεικόνιση πχ. μπορεί να καταγράφει ακόμα και 16 κάμερες. Στη συνέχεια τα αποθηκευμένα στο σκληρό δίσκο αρχεία εικόνας μπορούν να δεχθούν επεξεργασία ανάλογα με τις ανάγκες του χρήστη κατά οποιονδήποτε τρόπο. Επίσης, εφαρμόζονται αλγόριθμοι συμπίεσης mpeg4 για να καταγράφει περισσότερες ώρες, ακόμα επεξεργάζονται την εικόνα κάθε κάμερας και δεν την καταγράφουν αν δεν υπάρχει κάποια μεταβολή (έτσι αποφεύγεται το γέμισμα του σκληρού δίσκου με στατικές εικόνες). Τα συστήματα DVR υπάρχουν σε μορφή αυτόνομης συσκευής (standalone), αλλά και σε μορφή πλακέτας που μπαίνει σε υπολογιστή. Τα ψηφιακά καταγραφικά κατηγοριοποιούνται ανάλογα με τις ανάγκες του για κάθε ενδιαφερόμενο. Υπάρχουν DVR που δέχονται 4 κάμερες, 8 κάμερες, 16 κάμερες και σήμερα μπορούμε να συναντήσουμε καταγραφικό που δέχεται έως, και 32 διαφορετικές εισόδους κάμερας. Όπως επίσης χωρίζονται σε απλά (base), μεσαία (standard), και υψηλών απαιτήσεων (advanced) καταγραφικά αναλόγως τις απαιτήσεις και την σοβαρότητα που χρειάζεται για να γίνει η εγκατάσταση ενός συστήματος ασφαλείας. 11

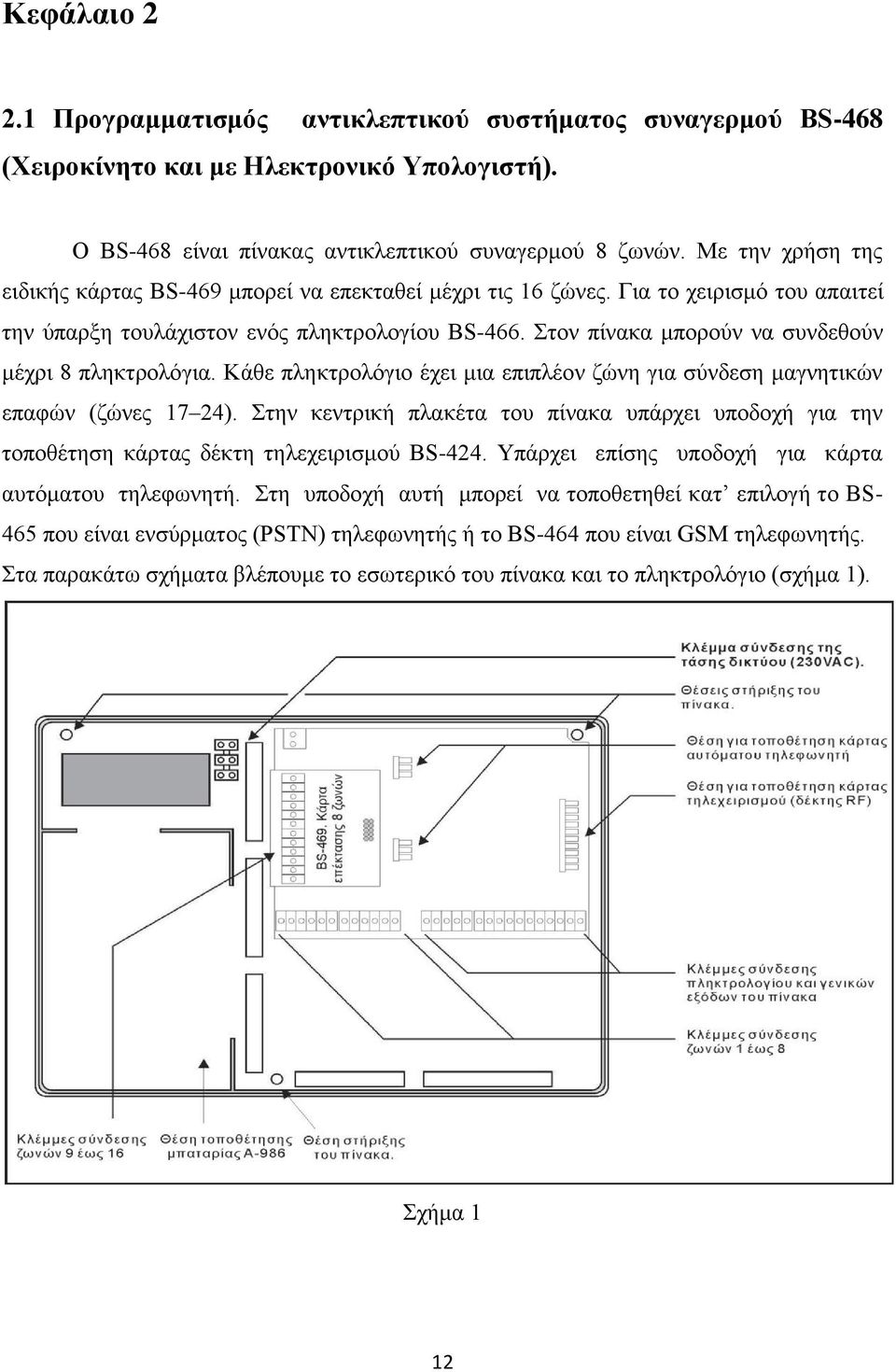

12 Κεφάλαιο Προγραμματισμός αντικλεπτικού συστήματος συναγερμού BS-468 (Χειροκίνητο και με Ηλεκτρονικό Υπολογιστή). Ο BS-468 είναι πίνακας αντικλεπτικού συναγερμού 8 ζωνών. Με την χρήση της ειδικής κάρτας BS-469 μπορεί να επεκταθεί μέχρι τις 16 ζώνες. Για το χειρισμό του απαιτεί την ύπαρξη τουλάχιστον ενός πληκτρολογίου BS-466. Στον πίνακα μπορούν να συνδεθούν μέχρι 8 πληκτρολόγια. Κάθε πληκτρολόγιο έχει μια επιπλέον ζώνη για σύνδεση μαγνητικών επαφών (ζώνες 17 24). Στην κεντρική πλακέτα του πίνακα υπάρχει υποδοχή για την τοποθέτηση κάρτας δέκτη τηλεχειρισμού BS-424. Υπάρχει επίσης υποδοχή για κάρτα αυτόματου τηλεφωνητή. Στη υποδοχή αυτή μπορεί να τοποθετηθεί κατ επιλογή το BS- 465 που είναι ενσύρματος (PSTN) τηλεφωνητής ή το BS-464 που είναι GSM τηλεφωνητής. Στα παρακάτω σχήματα βλέπουμε το εσωτερικό του πίνακα και το πληκτρολόγιο (σχήμα 1). Σχήμα 1 12

13 Οθόνη υγρού κρυστάλλου Ενδεικτικά LED Αναμμένο σημαίνει ότι έχει σφάλμα, όταν αναβοσβήνει σημαίνει ότι έχει συναγερμό Α Σύστημα πλήρως οπλισμένο Β Σύστημα μερικώς οπλισμένο Υπάρχει συνδεμένη τροφοδοσία Θύρα USB για προγραμματισμό Πλήκτρα χειρισμού. 0-9 αριθμοί εισαγωγής. * Εισαγωγή σε μενού και Enter # Άκυρο πλήκτρο ESC A,B,C,ABC πλήκτρα για άμεσο οπλισμό χωρίς κωδικό C και ABC ταυτόχρονα σήμα πανικού 2.2 Οδηγίες για τον χρήστη Βασικοί χειρισμοί Ο πίνακας διαθέτει έναν κύριο κωδικό (master) που από κατασκευής είναι ο [ ] και μέχρι 50 κωδικούς χρηστών που από κατασκευής είναι απρογραμμάτιστοι. Το σύστημα μπορεί να λειτουργεί με δύο διαφορετικούς τρόπους. Ανάλογα με τον τρόπο οι χειρισμοί όπλισης και αφόπλισης είναι διαφορετικοί. Ενιαίο σύστημα. Σ αυτή την περίπτωση το σύστημα οπλίζει και αφοπλίζει όλο μαζί. Ο οπλισμός μπορεί να γίνει πατώντας τον κύριο κωδικό ή κάποιον από τους άλλους κωδικούς χρήστη. Ο οπλισμός μπορεί να γίνει επίσης πατώντας απλά το πλήκτρο ABC αν κατά την εγκατάσταση έχει επιλεγεί «οπλισμός με ένα πλήκτρο». 13

14 Ο αφοπλισμός μπορεί να γίνει πατώντας τον κύριο κωδικό ή κάποιον από τους κωδικούς χρήστη. Διαχωρισμένο σύστημα. Σ αυτή την περίπτωση το σύστημα λειτουργεί σαν 3 ανεξάρτητα υποσυστήματα. Μπορεί να οπλίσει και να αφοπλίσει όλο το σύστημα μαζί αλλά και το κάθε υποσύστημα ανεξάρτητα από τα άλλα. Ο οπλισμός όλου του συστήματος μπορεί να γίνει πατώντας τον κύριο κωδικό ή κάποιον από τους άλλους κωδικούς χρήστη που έχουν προγραμματιστεί για γενικό οπλισμό. Ο οπλισμός μπορεί να γίνει επίσης πατώντας απλά το πλήκτρο ABC αν κατά τον προγραμματισμό έχει επιλεγεί «οπλισμός με ένα πλήκτρο». Ο αφοπλισμός όλου του συστήματος μπορεί να γίνει πατώντας τον κύριο κωδικό ή κάποιον από τους κωδικούς χρήστη που έχουν προγραμματιστεί για γενικό αφοπλισμό. Ο επιμέρους οπλισμός των υποσυστημάτων Α,Β,C μπορεί να γίνει πατώντας κάποιον από τους κωδικούς χρήστη που έχουν προγραμματιστεί να οπλίζουν το κάθε υποσύστημα. Ο οπλισμός μπορεί επίσης να γίνει πατώντας κάποιο από τα πλήκτρα Α, Β ή C αν κατά τον προγραμματισμό έχει επιλεγεί «οπλισμός με ένα πλήκτρο». Ο οπλισμός κάποιου υποσυστήματος δεν επηρεάζει την κατάσταση (οπλισμένα-αφοπλισμένα) των άλλων υποσυστημάτων. Ο επιμέρους αφοπλισμός των υποσυστημάτων Α,Β,C μπορεί να γίνει πατώντας κάποιον από τους κωδικούς χρήστη που έχουν προγραμματιστεί να αφοπλίζουν το κάθε υποσύστημα. Ο αφοπλισμός κάποιου υποσυστήματος δεν επηρεάζει την κατάσταση (οπλισμένα-αφοπλισμένα) των άλλων υποσυστημάτων. Αν κατά τη διαδικασία της όπλισης υπάρχει ενεργοποιημένη ζώνη ο πίνακας εμφανίζει το μήνυμα : Που σημαίνει ότι στη ζώνη 5 (κουζίνα) έχει ξεχαστεί ανοιχτό το παράθυρο. Αν πατήσουμε (#) η εντολή όπλισης ακυρώνεται. 14

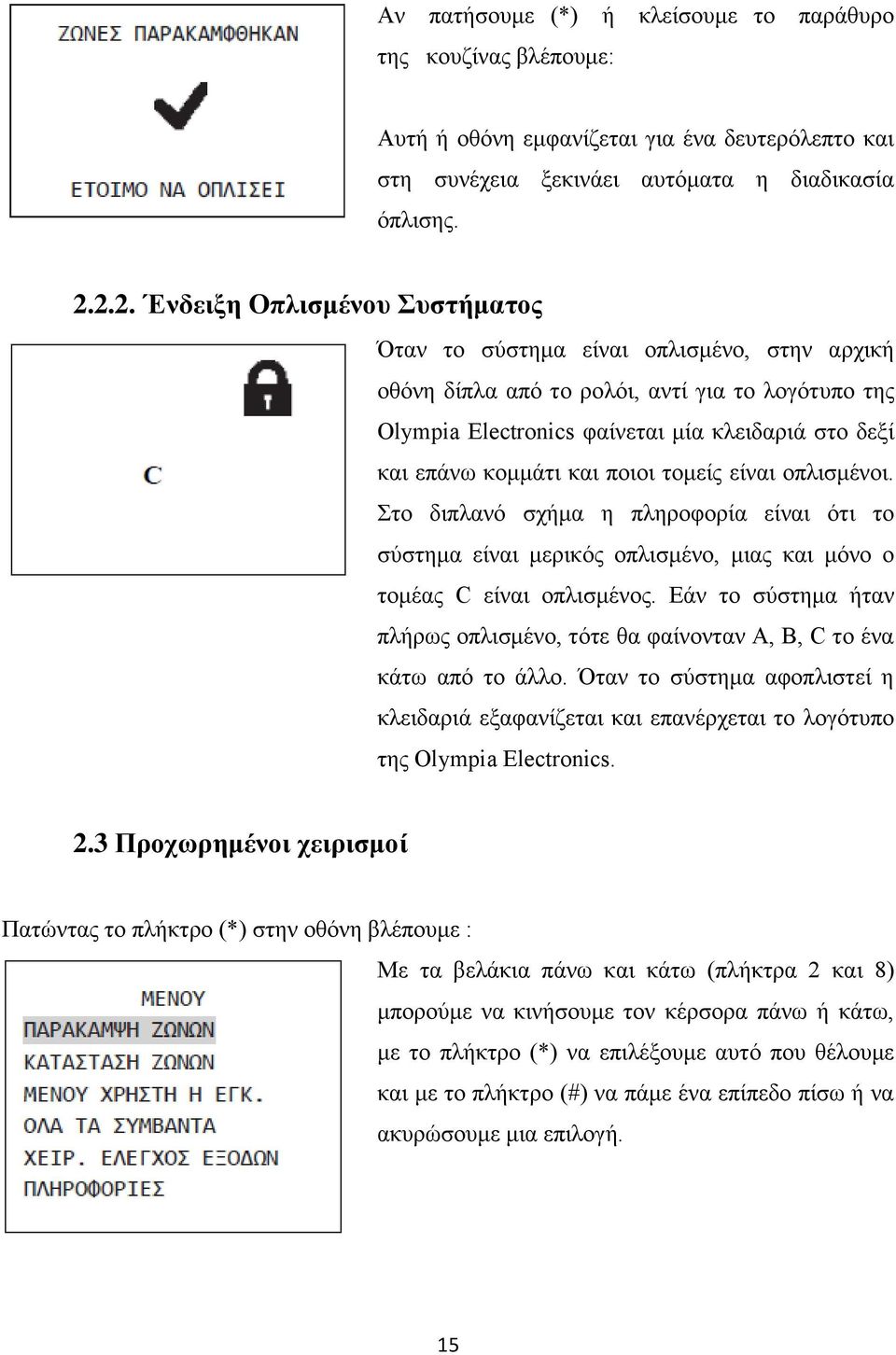

15 Αν πατήσουμε (*) ή κλείσουμε το παράθυρο της κουζίνας βλέπουμε: Αυτή ή οθόνη εμφανίζεται για ένα δευτερόλεπτο και στη συνέχεια ξεκινάει αυτόματα η διαδικασία όπλισης Ένδειξη Οπλισμένου Συστήματος Όταν το σύστημα είναι οπλισμένο, στην αρχική οθόνη δίπλα από το ρολόι, αντί για το λογότυπο της Olympia Electronics φαίνεται μία κλειδαριά στο δεξί και επάνω κομμάτι και ποιοι τομείς είναι οπλισμένοι. Στο διπλανό σχήμα η πληροφορία είναι ότι το σύστημα είναι μερικός οπλισμένο, μιας και μόνο ο τομέας C είναι οπλισμένος. Εάν το σύστημα ήταν πλήρως οπλισμένο, τότε θα φαίνονταν Α, Β, C το ένα κάτω από το άλλο. Όταν το σύστημα αφοπλιστεί η κλειδαριά εξαφανίζεται και επανέρχεται το λογότυπο της Olympia Electronics. 2.3 Προχωρημένοι χειρισμοί Πατώντας το πλήκτρο (*) στην οθόνη βλέπουμε : Με τα βελάκια πάνω και κάτω (πλήκτρα 2 και 8) μπορούμε να κινήσουμε τον κέρσορα πάνω ή κάτω, με το πλήκτρο (*) να επιλέξουμε αυτό που θέλουμε και με το πλήκτρο (#) να πάμε ένα επίπεδο πίσω ή να ακυρώσουμε μια επιλογή. 15

16 Επιλέγοντας «ΠΑΡΑΚΑΜΨΗ ΖΩΝΩΝ» βλέπουμε : Εδώ μπορούμε να επιλέξουμε ποιες ζώνες θα παρακαμφτούν (δεν θα οπλίσουν) στον επόμενο οπλισμό. Πατώντας π.χ. 04 και αμέσως μετά 07 έχουμε πει στο σύστημα ότι θέλουμε την επόμενη φορά να οπλίσει με όλες τις ζώνες εκτός από την 4 και την 7. Η παράκαμψη ισχύει σε γενικό ή σε μερικό οπλισμό και ισχύει μόνο για τον επόμενο οπλισμό. Εάν μία ζώνη αναβοσβήνει, αυτό σημαίνει ότι εμποδίζει το σύστημα να οπλίσει. Εάν είναι μαυρισμένη σημαίνει ότι έχει παρακαμφθεί. Εάν αναβοσβήνει και είναι και μαυρισμένη σημαίνει ότι έχει παρακαμφθεί, αλλά εάν δεν είχε παρακαμφθεί θα εμπόδιζε το σύστημα να οπλίσει. Επιλέγοντας «ΚΑΤΑΣΤΑΣΗ ΖΩΝΩΝ»: Εδώ μπορούμε να ελέγξουμε τη σωστή λειτουργία των ζωνών και των συνδεμένων σ αυτές εξαρτημάτων. Αν για παράδειγμα η μαγνητική επαφή ενός παραθύρου είναι συνδεμένη στη ζώνη 4 και ανοίξουμε το παράθυρο, η ένδειξη «ΟΛΕΣ ΟΙ ΖΩΝΕΣ ΟΚ» θα σβήσει και μια ένδειξη 04 θα αρχίσει να αναβοσβήνει. Μόλις κλείσουμε το παράθυρο η οθόνη θα επανέλθει στην προηγούμενη κατάσταση. Με τον ίδιο τρόπο μπορούμε να ελέγξουμε τη σωστή λειτουργία όλων των ανιχνευτών και μαγνητικών επαφών. Για την επιλογή «ΜΕΝΟΥ ΧΡΗΣΤΗ Η ΕΓΚ.» θα βρείτε πληροφορίες παρακάτω, στο κεφάλαιο ΜΕΝΟΥ ΚΥΡΙΟΥ ΧΡΗΣΤΗ. 16

17 Επιλέγοντας «ΠΡΟΣΦΑΤΟΙ ΣΥΝΑΓΕΡΜΟΙ» μπορούμε να δούμε τους συναγερμούς που καταγράφηκαν στον αμέσως προηγούμενο οπλισμό. Βλέπουμε μια οθόνη σαν την παρακάτω: Αυτό δηλώνει ότι έχει καταγραφεί ένας συναγερμός από τη ζώνη 8, που είναι ζώνη ΤΑΜΠΕΡ (24ωρης λειτουργίας), στις 12 και 20 την 07 Μαρτίου του Μας λέει επίσης ότι αυτό ήταν το πρώτο από 3 συμβάντα. Με τα βέλη πάνω και κάτω (2 και 8) μπορούμε να δούμε όλους τους καταγεγραμμένους συναγερμούς. Επιλέγοντας «ΟΛΑ ΤΑ ΣΥΜΒΑΝΤΑ» μπορούμε να δούμε όλα τα συμβάντα που είναι καταγεγραμμένα στη μνήμη. Βλέπουμε μια οθόνη σαν την παρακάτω: Αυτό δηλώνει ότι έχει καταγραφεί ένα σφάλμα από τη ζώνη 1, στις 12 και 20 την 07 Μαρτίου του Μας λέει επίσης ότι αυτό ήταν το τελευταίο από 70 συμβάντα. Με τα βέλη πάνω και κάτω (2 και 8) μπορούμε να δούμε όλα τα καταγεγραμμένα συμβάντα. Η μνήμη συμβάντων έχει χωρητικότητα 250 συμβάντων και αν γεμίσει σβήνει τα παλαιότερα. Σαν συμβάντα καταγράφονται τα σφάλματα, οι συναγερμοί, οι είσοδοι και έξοδοι στο μενού του κύριου χρήστη ή στο μενού τεχνικού, ο οπλισμός και ο αφοπλισμός του συστήματος. Ο κύριος χρήστης ή ο τεχνικός μπορούν, μέσα από το μενού τους να διαγράψουν τη μνήμη συμβάντων. 17

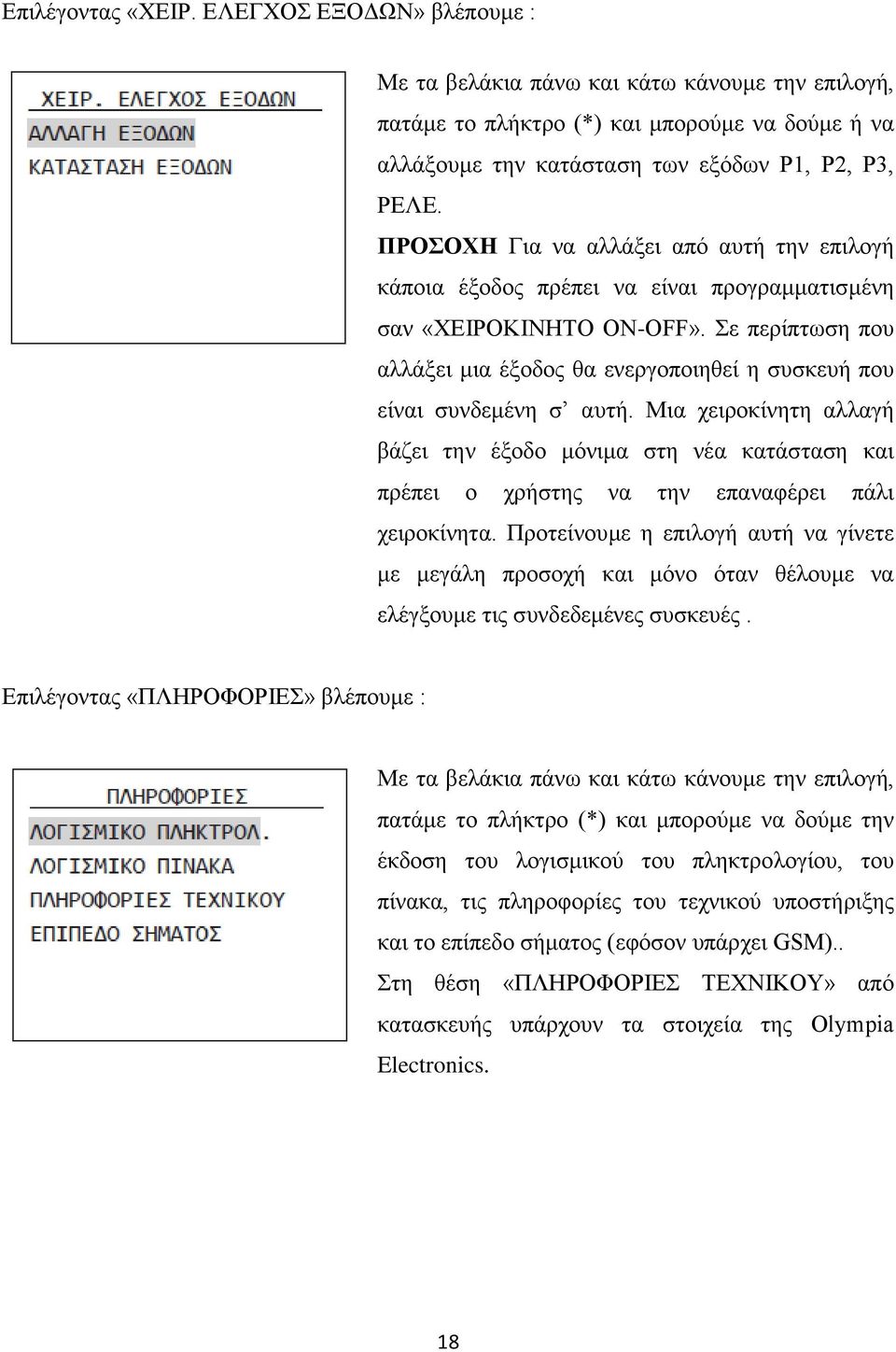

18 Επιλέγοντας «ΧΕΙΡ. ΕΛΕΓΧΟΣ ΕΞΟΔΩΝ» βλέπουμε : Με τα βελάκια πάνω και κάτω κάνουμε την επιλογή, πατάμε το πλήκτρο (*) και μπορούμε να δούμε ή να αλλάξουμε την κατάσταση των εξόδων Ρ1, Ρ2, Ρ3, ΡΕΛΕ. ΠΡΟΣΟΧΗ Για να αλλάξει από αυτή την επιλογή κάποια έξοδος πρέπει να είναι προγραμματισμένη σαν «ΧΕΙΡΟΚΙΝΗΤΟ ON-OFF». Σε περίπτωση που αλλάξει μια έξοδος θα ενεργοποιηθεί η συσκευή που είναι συνδεμένη σ αυτή. Μια χειροκίνητη αλλαγή βάζει την έξοδο μόνιμα στη νέα κατάσταση και πρέπει ο χρήστης να την επαναφέρει πάλι χειροκίνητα. Προτείνουμε η επιλογή αυτή να γίνετε με μεγάλη προσοχή και μόνο όταν θέλουμε να ελέγξουμε τις συνδεδεμένες συσκευές. Επιλέγοντας «ΠΛΗΡΟΦΟΡΙΕΣ» βλέπουμε : Με τα βελάκια πάνω και κάτω κάνουμε την επιλογή, πατάμε το πλήκτρο (*) και μπορούμε να δούμε την έκδοση του λογισμικού του πληκτρολογίου, του πίνακα, τις πληροφορίες του τεχνικού υποστήριξης και το επίπεδο σήματος (εφόσον υπάρχει GSM).. Στη θέση «ΠΛΗΡΟΦΟΡΙΕΣ ΤΕΧΝΙΚΟΥ» από κατασκευής υπάρχουν τα στοιχεία της Olympia Electronics. 18

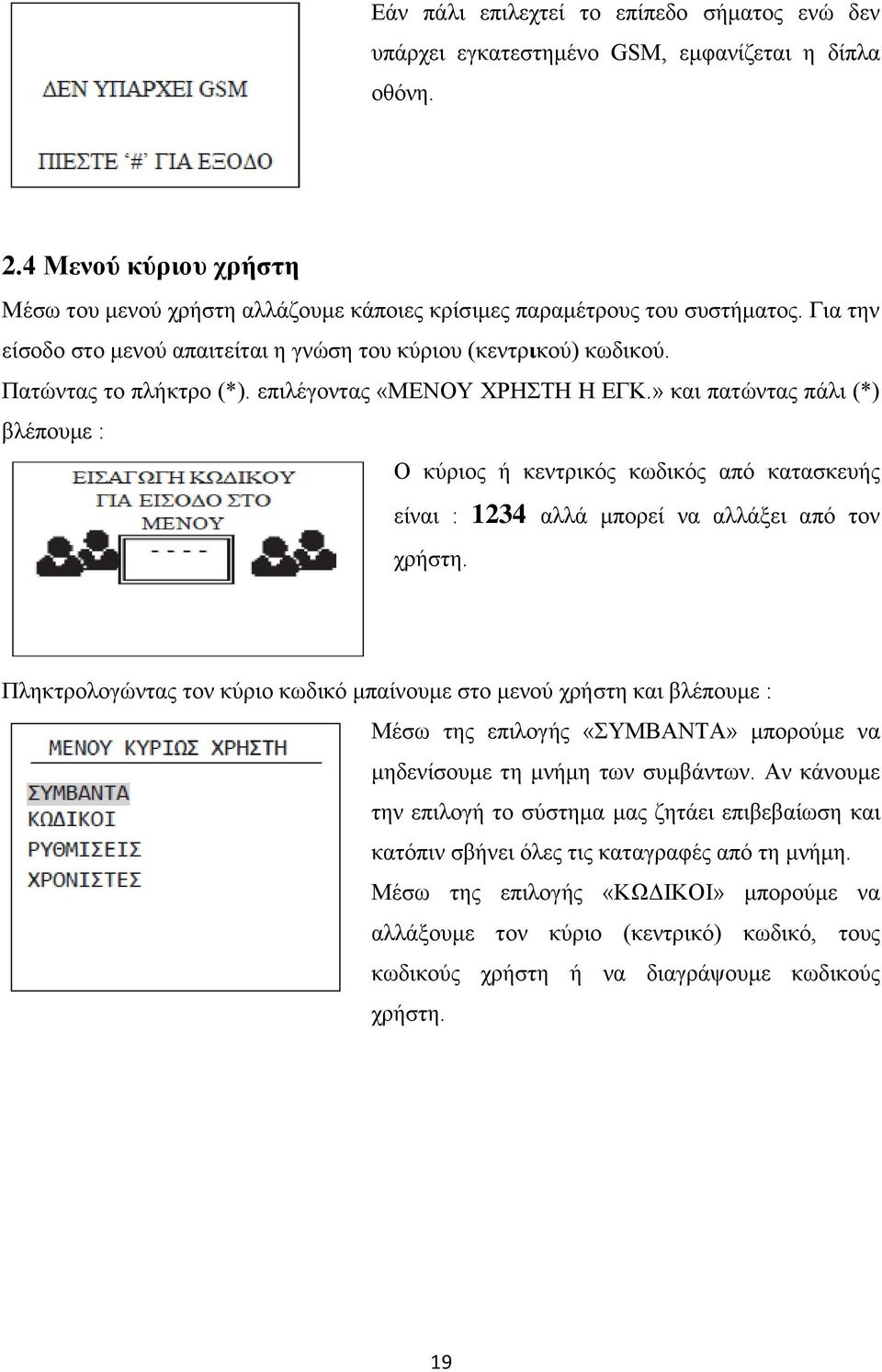

19 Εάν πάλι επιλεχτεί το επίπεδο σήματος ενώ δεν υπάρχει εγκατεστημένο GSM, εμφανίζεται η δίπλα οθόνη. 2.4 Μενού κύριου χρήστη Μέσω του μενού χρήστη αλλάζουμε κάποιες κρίσιμες παραμέτρους του συστήματος. Για την είσοδο στο μενού απαιτείται η γνώση του κύριου (κεντρικού) κωδικού. Πατώντας το πλήκτρο (*). επιλέγοντας «ΜΕΝΟΥ ΧΡΗΣΤΗ Η ΕΓΚ.» και πατώντας πάλι (*) βλέπουμε : Ο κύριος ή κεντρικός κωδικός από κατασκευής είναι : 1234 αλλά μπορεί να αλλάξει από τον χρήστη. Πληκτρολογώντας τον κύριο κωδικό μπαίνουμε στο μενού χρήστη και βλέπουμε : Μέσω της επιλογής «ΣΥΜΒΑΝΤΑ» μπορούμε να μηδενίσουμε τη μνήμη των συμβάντων. Αν κάνουμε την επιλογή το σύστημα μας ζητάει επιβεβαίωση και κατόπιν σβήνει όλες τις καταγραφές από τη μνήμη. Μέσω της επιλογής «ΚΩΔΙΚΟΙ» μπορούμε να αλλάξουμε τον κύριο (κεντρικό) κωδικό, τους κωδικούς χρήστη ή να διαγράψουμε κωδικούς χρήστη. 19

20 Επιλέγοντας με τα βέλη πάνω κάτω «ΚΩΔΙΚΟΙ» και πατώντας (*) βλέπουμε : Μέσω της επιλογής «ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ» μπορούμε να δημιουργήσουμε ή να αλλάξουμε τους κωδικούς χρήστη. Οι κωδικοί χρήστη μπορούν να είναι μέχρι 50 και ονομάζονται κωδικός 01, κωδικός 02 μέχρι και κωδικός 50. Όλοι από κατασκευής είναι κενοί και πρέπει ο κύριος χρήστης να δημιουργήσει όσους επιθυμεί σε συνεργασία με τον εγκαταστάτη κατά τη φάση της εγκατάστασης του συστήματος. Ο εγκαταστάτης θα προγραμματίσει τα δικαιώματα του κάθε κωδικού και ο χρήστης θα δώσει τα τέσσερα ψηφία του. Αν επιθυμούμε αλλαγή κάποιου κωδικού επιλέγουμε «ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ», πατάμε το πλήκτρο (*) και στην οθόνη βλέπουμε : Δίνουμε τον αριθμό του κωδικού (π.χ. 03) που θέλουμε να αλλάξουμε και βλέπουμε : Αφού πληκτρολογήσουμε τα 4 νέα ψηφία του κωδικού το σύστημα μας ζητάει να τα επαναλάβουμε. Πληκτρολογούμε ξανά τα 4 ψηφία. Αν ο κωδικός είναι ίδιος και τις 2 φορές τότε η αλλαγή πραγματοποιείται και η οθόνη μας δείχνει το σχετικό μήνυμα. 20

21 Αν θέλουμε να διαγράψουμε ένα κωδικό από το μενού ΚΩΔΙΚΟΙ επιλέγουμε «ΔΙΑΓΡΑΦΗ ΚΩΔΙΚΟΥ». Στη νέα οθόνη δίνουμε τον αριθμό του κωδικού και το σύστημα τον διαγράφει. Αν θέλουμε να αλλάξουμε τον κύριο κωδικό από το μενού ΚΩΔΙΚΟΙ επιλέγουμε «ΑΛΛΑΓΗ ΚΕΝΤΡ. ΚΩΔ.». Πατώντας το πλήκτρο (*) βλέπουμε : Αφού πληκτρολογήσουμε τα 4 νέα ψηφία του κύριου κωδικού το σύστημα μας ζητάει να τα επαναλάβουμε. Πληκτρολογούμε ξανά τα 4 ψηφία. Αν ο κωδικός είναι ίδιος και τις 2 φορές τότε η αλλαγή πραγματοποιείται και η οθόνη μας δείχνει το σχετικό μήνυμα. Η εισαγωγή στο μενού χρήστη πλέον γίνετε με τον νέο κύριο κωδικό. Προσοχή. Από κατασκευής ο κύριος κωδικός είναι Ο χρήστης πρέπει να αλλάξει αυτόν τον κωδικό αμέσως μετά το τέλος των εργασιών εγκατάστασης. Επιλέγοντας από το ΜΕΝΟΥ ΚΥΡΙΟΥ ΧΡΗΣΤΗ τις «ΡΥΘΜΙΣΕΙΣ» βλέπουμε : Με την επιλογή «ΟΠΛΙΣΗ ΜΕ ΕΓΚ/ΤΗ» διαλέγουμε αν θα οπλίζει- αφοπλίζει ο πίνακας με τον κωδικό του εγκαταστάτη. Από κατασκευής αυτή η επιλογή είναι ΟΧΙ. 21

22 Με την επιλογή «ΡΥΘΜΙΣΗ ΗΜΕΡΑΣ» βλέπουμε : Με τον κέρσορα να βρίσκετε πάνω στην τρέχουσα επιλογή ημέρας. Με τα βέλη πάνω κάτω επιλέγουμε την τρέχουσα ημέρα και πατάμε το πλήκτρο (*). Με την επιλογή «ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ» βλέπουμε : Πληκτρολογούμε κατά σειρά την ημερομηνία, το μήνα και τα δύο τελευταία ψηφία του έτους. Με την επιλογή «ΡΥΘΜΙΣΗ ΩΡΑΣ» βλέπουμε : Πληκτρολογούμε κατά σειρά την ώρα (σε 24ωρη μορφή) και τα λεπτά. Στην οθόνη μετά από λίγο βλέπουμε μήνυμα επιβεβαίωσης της αλλαγής. Είναι σημαντικό να γίνουν σωστά οι παραπάνω ρυθμίσεις ώστε να έχουμε ακριβείς καταγραφές στη μνήμη συμβάντων όπου καταγράφονται η ώρα και η ημερομηνία. Με την επιλογή «ΕΠΙΠΕΔΟ ΦΩΤΙΣΜΟΥ» επιλέγουμε τη φωτεινότητα της οθόνης όταν το σύστημα βρίσκετε σε αδράνεια. Η προεπιλεγμένη ρύθμιση είναι στο 40%. Με την επιλογή «ΦΩΤΙΣΜΟΣ ΣΕ ΑΔΡΑΝΕΙΑ» επιλέγουμε πότε θα είναι ενεργός ο φωτισμός της οθόνης. Υπάρχουν 3 επιλογές : ΠΑΝΤΑ ΚΛΕΙΣΤΟΣ. Η οθόνη φωτίζεται μετά από πάτημα οποιουδήποτε πλήκτρου. Πέφτει στο επίπεδο φωτισμού της προηγούμενης επιλογής αν δεν πατηθεί πλήκτρο για 1 λεπτό. 22

23 ΜΟΝΟ ΣΤΗΝ ΑΦΟΠΛΙΣΗ. Η οθόνη είναι μόνιμα αναμμένη όταν ο πίνακας είναι αφοπλισμένος. Όταν είναι οπλισμένος ανάβει μόλις πατηθεί πλήκτρο και πέφτει στο επίπεδο φωτισμού της προηγούμενης επιλογής αν δεν πατηθεί πλήκτρο για 1 λεπτό. ΠΑΝΤΑ ΑΝΟΙΧΤΟΣ (ΠΡΟΕΠΙΛΟΓΗ). Η οθόνη είναι μόνιμα αναμμένη. Η επιλογή αυτή μειώνει σημαντικά την αυτονομία του πίνακα σε περίπτωση διακοπής του ρεύματος. Με την «ΡΥΘΜΙΣΗ ΒΟΜΒΗΤΗ» διαλέγουμε αν θα ηχεί ο βομβητής σε όλα τα συμβάντα ή μόνο σε συμβάντα συναγερμού. Η προεπιλεγμένη ρύθμιση είναι «σε όλα τα συμβάντα». Τέλος στο ΜΕΝΟΥ ΚΥΡΙΟΥ ΧΡΗΣΤΗ υπάρχει η επιλογή. «ΧΡΟΝΙΣΤΕΣ». Μέσω αυτής της επιλογής μπορούμε να προγραμματίσουμε μέχρι 10 αυτόματες διαδικασίες όπλισης ή αφόπλισης όλου ή μέρους του συστήματος. Επιλέγοντας λοιπόν «ΧΡΟΝΙΣΤΕΣ» βλέπουμε την παρακάτω οθόνη. Έχει σημασία εάν θα είναι μαυρισμένη η πρώτη ή η δεύτερη γραμμή. Εάν είναι η «ΑΛΛΑΓΗ ΧΡΟΝΙΣΤΗ» σημαίνει ότι ο χρονιστής είναι ήδη ενεργός. Εάν είναι μαυρισμένη η γραμμή «ΔΙΑΓΡΑΦΗ ΧΡΟΝΙΣΤΗ» σημαίνει ότι ο χρονιστής είναι ανενεργός. Ο ανενεργός χρονιστής έχει πάντα ως προεπιλεγμένη ώρα τις 12:00. Η επιλογή «ΑΛΛΑΓΗ ΧΡΟΝΙΣΤΗ» χρησιμοποιείται επίσης για την δημιουργία μιας διαδικασίας. Επιλέγοντας με τα βέλη πάνω και κάτω «ΑΛΛΑΓΗ ΧΡΟΝΙΣΤΗ» και πατώντας το πλήκτρο (*) βλέπουμε: Επιλέγουμε τον αριθμό του χρονιστή που θέλουμε να αλλάξουμε ή να δημιουργήσουμε και βλέπουμε : 23

24 Πληκτρολογούμε την ώρα και τα λεπτά που θέλουμε να ενεργεί ο χρονιστής και βλέπουμε :+ Επιλέγουμε την ημέρα της εβδομάδας που θέλουμε να λειτουργεί ο χρονιστής. Αν επιλέξουμε «ΚΑΘΕ ΜΕΡΑ» θα λειτουργεί όλες τις ημέρες. Πατάμε το πλήκτρο (*) και βλέπουμε : Κάνουμε την επιλογή της λειτουργίας που θέλουμε να κάνει ο χρονιστής και πατάμε το πλήκτρο (*). Το σύστημα μας ειδοποιεί ότι η διαδικασία ολοκληρώθηκε με επιτυχία. Στη μνήμη συμβάντων η αυτόματη όπλιση ή αφόπλιση του συστήματος καταγράφεται κανονικά με την επισήμανση ότι την ενέργεια την έκανε ο timer. Τέλος αν θέλουμε να διαγράψουμε κάποιον χρονιστή επιλέγουμε «ΔΙΑΓΡΑΦΗ ΧΡΟΝΙΣΤΗ» και βλέπουμε την παρακάτω οθόνη: Πληκτρολογούμε τον αριθμό του χρονιστή που θα διαγραφεί. 2.5 Προγραμματισμός από το πληκτρολόγιο Σημειώνεται ότι τόσο στο μενού κυρίου χρήστη όσο και αυτό του εγκαταστάτη, όταν επιλέγεται μία παράμετρος προς αλλαγή, μπορούμε να δούμε την τρέχουσα τιμή της. Τα μοναδικά μενού στα οποία δεν μπορούμε να δούμε τις προεπιλεγμένες τιμές είναι τα 2 μενού 24

25 «ΚΛΗΣΗ ΣΕ» στο PSTN και στο GSM, καθώς και τα 2 μενού «ΣΥΜΒΑΝΤΑ ΕΙΔΟΠΟΙΗΣΗ» στο ΚΛΣ του PSTN και του GSM. Επίσης όταν καταχωρούμε μία τιμή (πχ χρόνος εξόδου), με το που καταχωρούμε το τελευταίο ψηφίο η καταχώρηση γίνεται αυτόματα χωρίς να χρειάζεται να πιέσουμε κάποιο πλήκτρο. Εάν πάλι δε φτάσουμε μέχρι το τελευταίο ψηφίο της καταχώρησης και πιέσουμε *, τότε καταχωρείται η τιμή που βλέπουμε στην οθόνη. Υπάρχει πάντα ένδειξη σχετικά με το ποιο είναι το τρέχων ψηφίο που αλλάζει, αφού κάτω από το ψηφίο αυτό θα υπάρχει το σύμβολο ^. Εάν ο αριθμός που καταχωρείται είναι εκτός επιτρεπτών ορίων, τότε ο κέρσορας επιστρέφει στο πρώτο ψηφίο. Επίσης όταν εμφανίζεται η διπλανή οθόνη το σύστημα εκτελεί κάποια σημαντική διαδικασία η οποία δεν μπορεί να διακοπεί από το χρήστη μέσω του πληκτρολογίου. Η διαδικασία θα ολοκληρωθεί και μετά θα γίνει επιστροφή στο μενού. Εάν παρουσιαστεί κάποιο πρόβλημα στη διαδικασία θα εμφανιστεί το αντίστοιχο μήνυμα πριν την επιστροφή στο μενού. Κάποιες φορές μπορεί κάποιο μενού να καταλαμβάνει παραπάνω από μία οθόνες. Στην περίπτωση αυτή, εάν πχ ο χρήστης είναι στην τελευταία γραμμή της πρώτης σελίδας και πατήσει κάτω βελάκι θα πάει στην επόμενη. Στις περιπτώσεις αυτές θα εμφανίζεται στο δεξί μέρος της οθόνης ένα από τα παρακάτω τρία σύμβολα: Ένδειξη ότι υπάρχει και πιο κάτω σελίδα από την τρέχουσα. Ένδειξη ότι υπάρχει και πιο πάνω σελίδα από την τρέχουσα. 25

26 Ένδειξη ότι υπάρχει και πιο πάνω και πιο κάτω σελίδα από την τρέχουσα. Για είσοδο σε κάποιο μενού: Βρισκόμενοι στην αρχική οθόνη και πατώντας το πλήκτρο (*), επιλέγοντας με τα βέλη πάνω κάτω (πλήκτρα 2 και 8) «ΜΕΝΟΥ ΧΡΗΣΤΗ Η ΕΓΚ.» και πατώντας πάλι (*) βλέπουμε : Ο κωδικός εγκαταστάτη από κατασκευής είναι : 9999 αλλά μπορεί να αλλάξει από τον τεχνικό που εγκαθιστά τον πίνακα. Πληκτρολογώντας τον κωδικό εγκαταστάτη μπαίνουμε στο μενού τεχνικού και βλέπουμε : Μέσω της επιλογής «ΣΥΜΒΑΝΤΑ» μπορούμε να μηδενίσουμε τη μνήμη των συμβάντων. Αν κάνουμε την επιλογή το σύστημα μας ζητάει επιβεβαίωση και κατόπιν σβήνει όλες τις καταγραφές από τη μνήμη. Μέσω της επιλογής «ΚΩΔΙΚΟΙ» μπορούμε να αλλάξουμε τον κωδικό εγκαταστάτη και να προγραμματίσουμε τον τρόπο λειτουργίας από τους κωδικούς χρήστη. 26

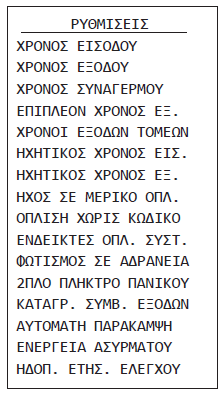

27 2.6 Προγραμματισμός τρόπου λειτουργίας των κωδικών Αν μετά την επιλογή «ΚΩΔΙΚΟΙ» πατήσουμε (*) και επιλέξουμε «ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ» βλέπουμε : Μέσω αυτής της επιλογής μπορούμε να επιλέξουμε τι ακριβώς θα μπορεί να κάνει ο κάθε κωδικός χρήστη. Δίνουμε τον αριθμό του κωδικού που θέλουμε να προγραμματίσουμε ή να αλλάξουμε τα δικαιώματα και βλέπουμε : Για κάθε κωδικό πρέπει να κάνουμε μια από τις επιλογές που εμφανίζονται στο μενού οι οποίες σημαίνουν : «ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ». Ο κωδικός υπάρχει αλλά δεν κάνει καμία ενέργεια. «ΦΥΣΙΚΟΣ ΟΠΛ.-ΑΦΟΠΛ.». Ο κωδικός οπλίζει και αφοπλίζει τον πίνακα. Κάνοντας αυτή την επιλογή και πατώντας το (*) πρέπει να επιλέξουμε τον τομέα που θα επηρεάζει ο κωδικός. Επιλέγουμε A, B, C ή ABC. Από κατασκευής όλοι οι κωδικοί είναι ρυθμισμένοι σε «ΦΥΣΙΚΟ ΟΠΛΙΣΜΟ- ΑΦΟΠΛΙΣΜΟ» και στον τομέα ABC. ΠΑΝΙΚΟΣ 24 ΩΡΩΝ. Ο κωδικός δίνει συναγερμό πανικού σε οποιαδήποτε κατάσταση του πίνακα. ΟΠΛΙΣΜΟΣ. Ο κωδικός οπλίζει μόνο (δεν αφοπλίζει) τον πίνακα άμεσα. Κάνοντας αυτή την επιλογή και πατώντας το (*) πρέπει να επιλέξουμε τον τομέα που θα επηρεάζει ο κωδικός. Επιλέγουμε A, B, C ή ABC. ΑΦΟΠΛΙΣΜΟΣ. Ο κωδικός αφοπλίζει μόνο (δεν οπλίζει) τον πίνακα. Κάνοντας αυτή την επιλογή και πατώντας το (*) πρέπει να επιλέξουμε τον τομέα που θα επηρεάζει ο κωδικός. Επιλέγουμε A, B, C ή ABC. ΟΠΛΙΣΜΟΣ ΜΕ ΚΑΘΥΣΤ. Ο κωδικός οπλίζει μόνο (δεν αφοπλίζει) τον πίνακα με καθυστέρηση εξόδου. Κάνοντας αυτή την επιλογή και πατώντας το (*) πρέπει να επιλέξουμε τον τομέα που θα επηρεάζει ο κωδικός. Επιλέγουμε A, B, C ή ABC. 27

28 ΕΛΕΓΧΟΣ PG. Ο κωδικός ενεργοποιεί ή απενεργοποιεί μία από τις ελεγχόμενες εξόδους. Κάνοντας αυτή την επιλογή και πατώντας το (*) πρέπει να επιλέξουμε την έξοδο που θα επηρεάζει ο κωδικός. Επιλέγουμε Ρ1, Ρ2, Ρ3 ή ΡΕΛΕ. Γενικές ρυθμίσεις Από το «ΜΕΝΟΥ ΤΕΧΝΙΚΟΥ» αν επιλέξουμε «ΡΥΘΜΙΣΕΙΣ» βλέπουμε : Μέσα απ αυτό το μενού μπορούν να ρυθμιστούν όλες οι γενικές παράμετροι του πίνακα. «ΧΡΟΝΟΣ ΕΙΣΟΔΟΥ». Είναι ο χρόνος που καθυστερούν να δώσουν συναγερμό οι ζώνες που είναι ρυθμισμένες σαν ζώνες με καθυστέρηση. Πατώντας (*) ανοίγει νέο παράθυρο όπου εμφανίζεται ο τρέχον χρόνος εισόδου (30) σε δευτερόλεπτα. Πληκτρολογούμε το νέο χρόνο (05-99 υποχρεωτικά 2 ψηφία) π.χ. 0 και 9 για 9 δευτερόλεπτα. Το σύστημα καταγράφει την επιλογή μας και επανέρχεται στο μενού «ΡΥΘΜΙΣΕΙΣ». «ΧΡΟΝΟΣ ΕΞΟΔΟΥ». Είναι ο χρόνος από την εισαγωγή κωδικού όπλισης μέχρι να οπλίσει κανονικά ο συναγερμός. Πατώντας (*) ανοίγει νέο παράθυρο όπου εμφανίζεται ο τρέχον χρόνος εξόδου (45) σε δευτερόλεπτα. Πληκτρολογούμε το νέο χρόνο (05-99 υποχρεωτικά 2 ψηφία) π.χ. 6 και 0 για 60 δευτερόλεπτα. Το σύστημα καταγράφει την επιλογή μας και επανέρχεται στο μενού «ΡΥΘΜΙΣΕΙΣ». «ΧΡΟΝΟΣ ΣΥΝΑΓΕΡΜΟΥ». Είναι ο χρόνος για τον οποίο θα χτυπάει η σειρήνα από τη στιγμή που θα σταματήσει η ενεργοποίηση κάποια συσκευής συναγερμού. Επιλέγουμε 1 ή 2 λεπτά, πατάμε (*) το σύστημα αφού καταγράψει την επιλογή μας επιστρέφει στο μενού «ΡΥΘΜΙΣΕΙΣ». «ΕΠΙΠΛΕΟΝ ΧΡΟΝΟΣ ΕΞ.» Είναι ο χρόνος που προστίθεται στο χρόνο εξόδου αν ο πίνακας οπλίσει με κωδικό επιπλέον καθυστέρηση ή από ζώνη επόμενης καθυστέρησης. «ΧΡΟΝΟΙ ΕΞΟΔΩΝ ΤΟΜΕΩΝ». Μ αυτή την επιλογή ρυθμίζουμε αν θα έχουν χρόνο εξόδου οι τομείς (A, B, C). Πρέπει να απαντήσουμε με ΝΑΙ ή ΟΧΙ για κάθε υποτομέα. 28

29 «ΗΧΗΤΙΚΟΣ ΧΡΟΝΟΣ ΕΙΣ.» Επιλέγουμε αν θα ηχεί το ενσωματωμένο buzzer τα δευτερόλεπτα του χρόνου εισόδου. «ΗΧΗΤΙΚΟΣ ΧΡΟΝΟΣ ΕΞ.» Επιλέγουμε αν θα ηχεί το ενσωματωμένο buzzer τα δευτερόλεπτα του χρόνου εξόδου. «ΗΧΟΣ ΣΕ ΜΕΡΙΚΟ ΟΠΛ.» Επιλέγουμε αν θα ηχεί το ενσωματωμένο buzzer τα δευτερόλεπτα του χρόνου εξόδου σε περίπτωση μερικού οπλισμού (οπλισμού τομέα Α, Β ή C). «ΟΠΛΙΣΗ ΧΩΡΙΣ ΚΩΔΙΚΟ» Επιλέγουμε αν το σύστημα θα μπορεί να οπλίσει χωρίς κωδικό, με τη χρήση των πλήκτρων A. B. C. ABC. Η επιλογή επηρεάζει μόνο τον οπλισμό, για τον αφοπλισμό πάντα χρειάζεται κωδικός. «ΕΝΔΕΙΚΤΕΣ ΟΠΛ. ΣΥΣΤ.». Έχουμε 2 επιλογές «ΣΒΗΣΤΟ» ή «ΑΝΑΜΜΕΝΟ». Βάζει σε ανάλογη κατάσταση τα 4 ενδεικτικά LEDs όταν ο πίνακας είναι οπλισμένος. Τα ενδεικτικά είναι αναμμένα υποχρεωτικά όταν ο πίνακας είναι αφοπλισμένος. «ΦΩΤΙΣΜΟΣ ΣΕ ΑΔΡΑΝΕΙΑ» Αφορά τον φωτισμό της οθόνης και των πλήκτρων κατάσταση αδράνειας. Είναι η κατάσταση όπου δεν υπάρχει κάποιο συμβάν και δεν έχει πατηθεί για 30 δευτερόλεπτα κάποιο πλήκτρο. Έχουμε 3 επιλογές. ΠΑΝΤΑ ΚΛΕΙΣΤΟΣ, ΜΟΝΟ ΣΤΗΝ ΑΦΟΠΛΙΣΗ που σημαίνει κλειστός σε οπλισμένο σύστημα και ανοιχτός σε αφοπλισμένο και ΠΑΝΤΑ ΑΝΟΙΧΤΟΣ. «2ΠΛΟ ΠΛΗΚΤΡΟ ΠΑΝΙΚΟΥ» Επιλέγουμε αν θα παράγεται συναγερμός πανικού από το πληκτρολόγιο. Αν επιλέξουμε ΝΑΙ, πατώντας και κρατώντας πατημένα για 2 δευτερόλεπτα τα πλήκτρα C και AΒC παράγεται συναγερμός πανικού. «ΚΑΤΑΓΡ. ΣΥΜΒ. ΕΞΟΔΩΝ». Επιλέγουμε αν θα καταγράφονται οι καταστάσεις των εξόδων (Ρ1, Ρ2, Ρ3 και ΡΕΛΕ) σαν ξεχωριστά συμβάντα. «ΑΥΤΟΜΑΤΗ ΠΑΡΑΚΑΜΨΗ» Επιλέγοντας ΝΑΙ, όλες οι ζώνες που έχουν ρυθμιστεί με δυνατότητα παράκαμψης (δες προγραμματισμό ζωνών), αν κατά τη διαδικασία της όπλισης είναι ενεργοποιημένες (π.χ. ένα παράθυρο ανοιχτό) παρακάμπτονται αυτόματα από το σύστημα. Όταν οι ζώνες απενεργοποιηθούν (π.χ. έκλεισε το παράθυρο) γίνονται αυτόματα ενεργές. Αν επιλέξουμε ΟΧΙ το σύστημα αν υπάρχουν ενεργοποιημένες ζώνες κατά τη διαδικασία της όπλισης θα ζητήσει επιβεβαίωση παράκαμψης για κάθε μια ενεργοποιημένη ζώνη. «ΕΝΕΡΓΕΙΑ ΑΣΥΡΜΑΤΟΥ» Επιλέγουμε την ενέργεια που θα κάνει το πλήκτρο του τηλεχειριστηρίου (αν υπάρχει) μεταξύ ΟΛΠΙΣΜΟΣ-ΑΦΟΠΛΙΣΜΟΣ και ΠΑΝΙΚΟΣ. 29

30 «ΗΔΟΠ. ΕΤΗΣ. ΕΛΕΓΧΟΥ» Επιλέγουμε αν θα παράγει το σύστημα σήμα σφάλματος μετά από 1 χρόνο για υπενθύμιση ανάγκης τεχνικού ελέγχου. 2.7 Προγραμματισμός αυτοματοποιημένων οπλισμών-αφοπλισμών Επόμενη επιλογή στο ΜΕΝΟΥ ΤΕΧΝΙΚΟΥ είναι η επιλογή «ΧΡΟΝΙΣΤΕΣ». Μέσω αυτής της επιλογής μπορούμε να προγραμματίσουμε μέχρι 10 αυτόματες διαδικασίες όπλισης ή αφόπλισης όλου ή μέρους του συστήματος. Επιλέγοντας λοιπόν «ΧΡΟΝΙΣΤΕΣ» βλέπουμε : Η επιλογή «ΑΛΛΑΓΗ ΧΡΟΝΙΣΤΗ» χρησιμοποιείται επίσης για την δημιουργία μιας διαδικασίας. Όταν επιλέγουμε το μενού αυτό, έχει σημασία εάν ο κέρσορας θα πάει στην αλλαγή ή στη διαγραφή χρονιστή, βλέπε τους χρονιστές στο μενού κυρίου χρήστη. Επιλέγοντας με τα βέλη πάνω και κάτω «ΑΛΛΑΓΗ ΧΡΟΝΙΣΤΗ» και πατώντας το πλήκτρο (*) βλέπουμε: Επιλέγουμε τον αριθμό του χρονιστή που θέλουμε να αλλάξουμε ή να δημιουργήσουμε και βλέπουμε : Πληκτρολογούμε την ώρα και τα λεπτά που θέλουμε να ενεργεί ο χρονιστής και βλέπουμε : 30

31 Επιλέγουμε την ημέρα της εβδομάδας που θέλουμε να λειτουργεί ο χρονιστής. Αν επιλέξουμε «ΚΑΘΕ ΜΕΡΑ» θα λειτουργεί όλες τις ημέρες. Πατάμε το πλήκτρο (*) ώστε να μπορέσουμε να επιλέξουμε και τη λειτουργία του χρονιστή. Κάνουμε την επιλογή της λειτουργίας που θέλουμε να κάνει ο χρονιστής και πατάμε το πλήκτρο (*). Το σύστημα μας ειδοποιεί ότι η διαδικασία ολοκληρώθηκε με επιτυχία. Στη μνήμη συμβάντων η αυτόματη όπλιση ή αφόπλιση του συστήματος καταγράφεται κανονικά με την επισήμανση ότι την ενέργεια την έκανε ο timer. Τέλος αν θέλουμε να διαγράψουμε κάποιον χρονιστή επιλέγουμε «ΔΙΑΓΡΑΦΗ ΧΡΟΝΙΣΤΗ» και βλέπουμε: Πληκτρολογούμε τον αριθμό του χρονιστή προς διαγραφή. 2.8 Προγραμματισμός ζωνών Στο ΜΕΝΟΥ ΤΕΧΝΙΚΟΥ επόμενη επιλογή είναι η «ΖΩΝΕΣ» μέσα από το οποίο ρυθμίζουμε τις παραμέτρους λειτουργίας των ζωνών. Επιλέγοντάς την βλέπουμε αρχικά για 2 δευτερόλεπτα το όνομα της ζώνης και στη συνέχεια: 31

32 Επιλέγουμε μια ζώνη και μετά από λίγο βλέπουμε διαδοχικά όλα τα μενού για τη ρύθμισή της. Σε κάθε μενού ο κέρσορας βρίσκεται στην θέση της τρέχουσας ρύθμισης. Έχουμε λοιπόν κατ αρχάς το μενού «ΛΕΙΤΟΥΡΓΙΑ ΖΩΝΗΣ» που μας δίνει τις παρακάτω επιλογές : «ΑΠΕΝΕΡΓ. OFF». Η ζώνη δεν λειτουργεί και κανένα σήμα συναγερμού ή σφάλματος δεν θα πάρουμε απ αυτή. Σ αυτή την κατάσταση βρίσκονται όλες οι ζώνες που δεν υπάρχουν φυσικά πάνω στο σύστημα (π.χ. ζώνες αν δεν υπάρχει κάρτα επέκτασης ζωνών). Μια επιλογή είναι να βάζουμε σ αυτή την κατάσταση τις ζώνες που δεν χρησιμοποιούνται. «ΖΩΝΗ ΜΕ ΚΑΘΥΣΤ.». Η ζώνη θα δώσει συναγερμό με καθυστέρηση εισόδου. Επιλογή για τη ζώνη της μαγνητικής στην πόρτα εισόδου και για τις ζώνες με τα ραντάρ που θα ανιχνεύσουν το χρήστη μέχρι να φτάσει στο πληκτρολόγιο και να αφοπλίσει το σύστημα. «ΖΩΝΗ ΧΩΡΙΣ ΚΑΘΥΣΤ.». Η ζώνη θα δώσει άμεσο συναγερμό. Επιλογή για τις ζώνες των ραντάρ και των μαγνητικών σε όλους τους άλλους χώρους. «ΠΑΝΙΚΟΥ». Η ζώνη αυτή θα δώσει άμεσο συναγερμό ακόμα και αν ο πίνακας είναι αφοπλισμένος και θα παράγει μήνυμα συναγερμού πανικού αν υπάρχει τηλεφωνητής. Μπορεί να χρησιμοποιηθεί σε ζώνες με μπουτόν πανικού. «ΠΥΡΚΑΓΙΑΣ». Η ζώνη αυτή θα δώσει άμεσο συναγερμό ακόμα και αν ο πίνακας είναι αφοπλισμένος και θα παράγει μήνυμα συναγερμού φωτιάς αν υπάρχει τηλεφωνητής. Μπορεί να χρησιμοποιηθεί σε ζώνες με ανιχνευτές καπνού ή θερμότητας. «ΣΙΩΠΗΛΟ». Η ζώνη θα δώσει άμεσο σιωπηλό συναγερμό. Θα ενεργοποιήσει δηλαδή τον τηλεφωνητή αλλά όχι τις σειρήνες. Μπορεί να χρησιμοποιηθεί σε ζώνες με μπουτόν πανικού που τα χειρίζεται άνθρωπος που μπορεί να βρίσκεται υπό απειλή όταν τα χρησιμοποιήσει. «ΕΠΟΜΕΝΗ ΚΑΘΥΣΤ.». Η ζώνη αυτή, αν ενεργοποιηθεί θα οπλίσει το σύστημα με το χρόνο εξόδου συν τον επιπλέον χρόνο εξόδου. «ΤΟΜΕΑΣ ΟΠΛΙΣΗΣ». Η ζώνη όταν ενεργοποιηθεί θα οπλίσει τον πίνακα ή ένα τομέα του. Μπορεί να χρησιμοποιηθεί για να οπλίζει ο πίνακας μέσω κάποιου άλλου 32

33 συστήματος όπως BMS ή σύστημα πυρανίχνευσης. Η ζώνη θα πρέπει να συνδεθεί με μια κανονικά κλειστή επαφή ρελέ του άλλου συστήματος. «ΤΟΜΕΑΣ ΑΦΟΠΛΙΣΗΣ». Η ζώνη όταν ενεργοποιηθεί θα αφοπλίσει τον πίνακα ή ένα τομέα του. Μπορεί να χρησιμοποιηθεί για να αφοπλίζει ο πίνακας μέσω κάποιου άλλου συστήματος όπως BMS ή σύστημα πυρανίχνευσης. Η ζώνη θα πρέπει να συνδεθεί με μια κανονικά κλειστή επαφή ρελέ του άλλου συστήματος. «ΤΟΜΕΑΣ ΟΠΛ. ΑΦΟΠΛ.». Η ζώνη όταν ενεργοποιηθεί θα αλλάζει την κατάσταση του πίνακα ή ένα τομέα του από οπλισμένο σε αφοπλισμένο και ανάποδα. Μπορεί να χρησιμοποιηθεί για να οπλίζει και να αφοπλίζει ο πίνακας μέσω κάποιου άλλου συστήματος όπως BMS ή σύστημα πυρανίχνευσης. Η ζώνη θα πρέπει να συνδεθεί με μια κανονικά κλειστή επαφή ρελέ του άλλου συστήματος. «ΕΛΕΓΧΟΣ PG». Η ζώνη για όση ώρα είναι ενεργοποιημένη θα ενεργοποιείται και η έξοδος την οποία ελέγχει. «ΤΑΜΠΕΡ». Η ζώνη θα δώσει άμεσο συναγερμό ακόμα και αν ο πίνακας είναι αφοπλισμένος. Μπορεί να χρησιμοποιηθεί σαν ζώνη για τη σύνδεση του ΤΑΜΠΕΡ της εξωτερικής σειρήνας και άλλων συσκευών. «ΡΑΝΤΑΡ ΔΥΟ ΠΑΛΜΩΝ». Ειδική ρύθμιση ζώνης για την αποφυγή ψεύτικων συναγερμών. Στη ζώνη αυτή πρέπει να συνδεθούν μόνο ραντάρ. Με τον πίνακα οπλισμένο λειτουργεί με τον παρακάτω τρόπο : Αν πάρει το πρώτο σήμα συναγερμού απ αυτή τη ζώνη περιμένει 5 λεπτά. Αν μέσα σ αυτά πάρει και δεύτερο από οποιαδήποτε ζώνη δίνει συναγερμό. Αν μέσα σε 5 λεπτά δεν πάρει δεύτερο σήμα θεωρεί ότι το πρώτο σήμα ήταν ψευδής συναγερμός και το απορρίπτει. Αφού τελειώσουμε με την επιλογή του τρόπου λειτουργίας πρέπει να επιλέξουμε τομέα (A,B, C). Αν θέλουμε να λειτουργούμε τον πίνακα σαν ενιαίο σύστημα δεν έχει σημασία αυτή η επιλογή. Επόμενη επιλογή είναι η «ΚΟΥΔΟΥΝΙ ΖΩΝΗΣ». Αν εδώ επιλέξουμε ΝΑΙ όταν ο πίνακας είναι αφοπλισμένος και ενεργοποιηθεί η συγκεκριμένη ζώνη θα ηχήσει το buzzer των πληκτρολογίων. Μπορούμε π.χ. να ενεργοποιήσουμε το κουδούνι για τη ζώνη της μαγνητικής επαφής της εξώπορτας σε ένα κατάστημα και να ηχεί το buzzer κάθε φορά που μπαίνει πελάτης. Με την επόμενη επιλογή, «ΠΑΡΑΚΑΜΨΗ» επιλέγουμε αν η ζώνη μπορεί να παρακαμφθεί είτε με χειροκίνητο είτε με αυτόματο τρόπο. Αυτή η επιλογή είναι ΝΑΙ σε όλες τις ζώνες από κατασκευής. Επιλέγουμε ΟΧΙ μόνο σε πολύ κρίσιμες ζώνες (π.χ. ζώνη με 33

34 μαγνητική χρηματοκιβωτίου) ώστε να μην μπορεί να ενεργοποιηθεί το σύστημα με την συγκεκριμένη ζώνη ενεργοποιημένη. Με την επόμενη επιλογή «ΕΞΑΝΑΓΚΑΣΜΕΝΗ ΟΠΛΙΣΗ» έχουμε 2 διαφορετικούς τρόπου λειτουργίας. Αν διαλέξουμε ΝΑΙ, η ζώνη κατά την διάρκεια του οπλισμού είναι ενεργοποιημένη (π.χ. παράθυρο ανοιχτό) το σύστημα θα οπλίσει χωρίς να λαμβάνει υπ όψη του αυτή τη ζώνη, η ζώνη αυτή μπαίνει στο σύστημα μόλις έρθει σε κανονική κατάσταση ( π.χ. κλείσει το παράθυρο). Όταν η ζώνη απενεργοποιηθεί (π.χ. έκλεισε το παράθυρο) η ζώνη μπαίνει αυτόματα στο σύστημα και γίνεται ενεργή. Α διαλέξουμε ΟΧΙ, η ζώνη κατά την διάρκεια του οπλισμού είναι ενεργοποιημένη (π.χ. παράθυρο ανοιχτό) και έχει επιλεγεί η αυτόματη παράκαμψη το σύστημα θα μας απαντήσει ότι δεν είναι δυνατή η ενεργοποίηση. Για τις τρεις τελευταίες επιλογές επιλέγοντας τρόπο ΛΕΙΤΟΥΡΓΙΑΣ ΖΩΝΗΣ ο πίνακας βάζει αυτόματα την σωστότερη επιλογή. Καλά είναι αν ο τεχνικός δεν θέλει κάτι ειδικό να μην αλλάζει αυτές τις προεπιλογές. 2.9 Προγραμματισμός εξόδων Η επόμενη επιλογή στο μενού τεχνικού είναι η «ΕΞΟΔΟΙ». Μέσα από εδώ μπορούμε να προγραμματίσουμε τον τρόπο που θα λειτουργεί η κάθε μία από τις εξόδους Ρ1, Ρ2, Ρ3 και ΡΕΛΕ. Όταν λέμε ότι η έξοδος είναι ενεργοποιημένη εννοούμε ότι έχει 12V ή ότι το ΡΕΛΕ έχει λειτουργήσει και απενεργοποιημένη ότι έχει 0 ή ότι το ΡΕΛΕ είναι σε ηρεμία. Αν πατήσουμε (*) επιλέξουμε την έξοδο και πατήσουμε ξανά (*) έχουμε τις παρακάτω επιλογές : «ΑΠΕΝΕΡΓ. OFF». Η έξοδος δεν λειτουργεί «ΩΣ ΣΕΙΡΗΝΑ». Ενεργοποιεί την εξωτερική σειρήνα (μέσω της κλέμμας START) με θετική λογική. Έχει 0 σε ηρεμία και 12V σε συναγερμό. Από κατασκευής έτσι είναι προγραμματισμένη η έξοδος Ρ1. 34

35 «ΣΕ ΣΥΝΑΓΕΡΜΟ». Ενεργοποιείται όταν έχουμε συναγερμό από ζώνη προγραμματισμένη σαν : ΖΩΝΗ ΜΕ ΚΑΘΥΣΤ. ΖΩΝΗ ΧΩΡΙΣ ΚΑΘΥΣΤ. ΕΠΟΜΕΝΗ ΚΑΘΥΣΤ. ΤΑΜΠΕΡ. ΡΑΝΤΑΡ ΔΥΟ ΠΑΛΜΩΝ. «ΣΕ ΠΥΡΚΑΓΙΑ». Ενεργοποιείται όταν έχουμε συναγερμό από ζώνη ΠΥΡΚΑΓΙΑΣ. «ΣΕ ΠΑΝΙΚΟ». Ενεργοποιείται όταν έχουμε συναγερμό από ζώνη ΠΑΝΙΚΟΥ. «ΣΕ ΣΦΑΛΜΑ». Ενεργοποιείται όταν έχουμε οποιοδήποτε σφάλμα. «ΣΕ ΟΠΛΙΣΗ». Ενεργοποιείται όταν ο πίνακας είναι οπλισμένος. «ΦΛΑΣ». Παράγει τρείς μικρής διάρκειας παλμούς κατά την όπλιση του συστήματος και έναν μεγάλης κατά την αφόπλιση. Μπορεί να συνδεθεί στην είσοδο FLASH ή FL της εξωτερικής σειρήνας. Είναι χρήσιμο όταν το σύστημα ενεργοποιείται από τηλεχειριστήριο. Από κατασκευής έτσι είναι προγραμματισμένη η έξοδος Ρ3. «ΧΕΙΡΟΚ. ON OFF». Ενεργοποιείται μόνο χειροκίνητα από το πληκτρολόγιο ή από ζώνη που είναι προγραμματισμένη σαν ζώνη ΕΛΕΓΧΟΣ PG. Από κατασκευής έτσι είναι προγραμματισμένη η έξοδος ΡΕΛΕ. «ΚΑΤΑΣΤΑΣΗ AC». Ενεργοποιείται όταν υπάρχει έλλειψη AC τάσης στον πίνακα. «ΤΡΟΦΟΔ. ΠΥΡΑΝΙΧΝΕΥΣΗΣ». Κατάλληλη για την τροφοδοσία ανιχνευτών καπνού και θερμότητας. Έχει μόνιμα τάση 12V που διακόπτεται για 5 δευτερόλεπτα μετά από κάθε αφόπλιση. Από κατασκευής έτσι είναι προγραμματισμένη η έξοδος Ρ2. «ΣΕ ΣΙΩΠΗΛΟ ΣΥΝΑΓΕΡΜΟ». Ενεργοποιείται όταν έχουμε συναγερμό από ζώνη ΣΙΩΠΗΛΟ Προγραμματισμός γενικών παραμέτρων συστήματος Επόμενη επιλογή του μενού τεχνικού είναι η επιλογή «ΣΥΣΤΗΜΑ». Μέσα απ αυτή την επιλογή ρυθμίζουμε διάφορες γενικές παραμέτρους του συστήματος: «ΡΥΘΜΙΣΗ ΔΙΕΥΘ. ΣΥΣΚ.». Αλλαγή της διεύθυνσης του πληκτρολογίου. Από κατασκευής κάθε πληκτρολόγιο BS-466 έχει διεύθυνση 2. Αν έχουμε 1 πληκτρολόγιο στο 35

36 σύστημα δεν υπάρχει λόγος αλλαγής της διεύθυνσης. Αν έχουμε όμως περισσότερα κάθε ένα πρέπει να έχει την δική του διεύθυνση για να μπορεί να αναγνωριστεί σωστά από το σύστημα. «ΑΝΙΧΝΕΥΣΗ ΠΛΗΚΤ/ΓΙΩΝ». Αν πατήσουμε (*) το σύστημα εκτελεί ανίχνευση πληκτρολογίων και μας εμφανίζει σε πίνακα τα πληκτρολόγια που ανιχνεύτηκαν. «ΑΝΙΧΝΕΥΣΗ ΕΠΕΚΤΑΣΕΩΝ». Ανιχνεύει αυτόματα τις κάρτες επέκτασης. Πρέπει να εκτελεστεί κάθε φορά που στον πίνακα συνδέεται μια από τις κάρτες ζωνών, GSM τηλεφωνητής ή PSTN τηλεφωνητής. «ΕΡΓΟΣΤ/ΚΕΣ ΡΥΘΜΙΣΕΙΣ». Επαναφέρει τις εργοστασιακές ρυθμίσεις στον πίνακα. «ΦΟΡΤΩΣΗ ΡΥΘΜ. ΠΙΝΑΚΑ». Στη μνήμη του πίνακα υπάρχουν έτοιμες έξι ομάδες ρυθμίσεων για να γίνουν εύκολα κάποιες απλές και συνηθισμένες εγκαταστάσεις. Μ αυτή την επιλογή μπορούμε να ρυθμίσουμε το σύστημα σε μία απ αυτές. «ΕΤΗΣΙΟΣ ΕΛΕΓΧΟΣ ΟΚ». Μηδενίζει το μετρητή ετήσιου ελέγχου. Αν πατήσουμε (*) η ειδοποίηση ετήσιου ελέγχου θα εμφανιστεί μετά από 365 ημέρες. 36

37 2.11 Προγραμματισμός κάρτας τηλεφωνητή PSTN BS-465 Η είσοδος στο μενού του PSTN επιτρέπεται μόνο στην περίπτωση κατά την οποία υπάρχει καταχωρημένο PSTN στο σύστημα (βλέπε μενού «ΣΥΣΤΗΜΑ» «ΑΝΙΧΝΕΥΣΗ ΕΠΕΚΤΑΣΕΩΝ»). Εάν δεν επιτρέπεται η είσοδος στο μενού του PSTN εμφανίζεται η δίπλα οθόνη. Εάν επιτρέπεται η είσοδος στο μενού του PSTN εμφανίζεται η δίπλα οθόνη. «ΤΗΛΕΦΩΝΑ ΚΛΗΣΗΣ». Αυτό το μενού μας επιτρέπει να αποθηκεύσουμε στη μνήμη κάποιον τηλεφωνικό αριθμό και να του αποδώσουμε τις ιδιότητες που επιθυμούμε. Μπορούμε να αποθηκεύσουμε έως 6 τηλεφωνικούς αριθμούς είτε σταθερής είτε κινητής τηλεφωνίας, τοπικούς ή διεθνείς. Συνεπώς η πρώτη επιλογή που πρέπει να κάνουμε όταν επιλέξουμε το μενού αυτό είναι ποιος αριθμός είναι αυτός που θα παραμετροποιήσουμε. Επιλέγουμε λοιπόν από 1 έως 6. Αφού επιλέξουμε το ποιο από τα 6 τηλεφωνικά νούμερα θα παραμετροποιήσουμε, εμφανίζεται η παρακάτω οθόνη: Εφόσον διαλέξουμε και τη ρύθμιση αυτή, εμφανίζεται η παρακάτω οθόνη. 37

38 Εδώ επιλέγουμε σε ποια συμβάντα θα ειδοποιείται ο τρέχων τηλεφωνικός αριθμός. Οι επιλογές είναι παραπάνω από αυτές που φαίνονται δίπλα, αλλά μπορεί κανείς να τις δει όλες μόνο μέσα από το λογισμικό PC-468 για Η/Υ που συνοδεύει τον πίνακα BS-468. Σημειώνεται ότι για το λόγο ότι δεν είναι ορατές όλες οι επιλογές, το συγκεκριμένο μενού είναι από τα πολύ λίγα που ο κέρσορας δεν «κάθεται» στην επιλεγμένη ρύθμιση, αλλά πηγαίνει πάντα στην πρώτη επιλογή. Αφού λοιπόν έχουν γίνει όλες οι παραπάνω ρυθμίσεις, ήρθε η ώρα να καταχωρήσουμε και το τηλεφωνικό νούμερο. Λόγω του ότι το * και η # μπορούν να είναι μέρος του τηλεφωνικού αριθμού, η καταχώρηση γίνεται με το πλήκτρο Α, η ακύρωση με το πλήκτρο Β και με το C τέλος, καθαρίζεται το εμφανιζόμενο νούμερο (και γεμίζει όλο με παύλες) και ο κέρσορας επανέρχεται στο πρώτο ψηφίο. Σημειώνεται ότι για να θεωρηθεί έγκυρο το πάτημα των πλήκτρων Α, Β και C, θα πρέπει να παραμείνουν πατημένα για ένα δευτερόλεπτο. 38

39 «ΑΝΤΙΔΡΑΣΗ ΕΙΣ. ΚΛΗΣΗ». Ο τρόπος που το PSTN θα χειρίζεται μία εισερχόμενη κλήση. Οι πιθανές περιπτώσεις είναι «ΝΑ ΜΗΝ ΑΠΑΝΤΑΕΙ» ή «ΜΕΤΑ ΑΠΟ 5 ΔΕΥΤΕΡ.», καθώς και 10, 15, 20, 25, 30 ή 40 δευτερόλεπτα μετά, ενώ υπάρχει και η επιλογή να απαντάει μετά τη δεύτερη κλήση. Είναι προφανές ότι εάν επιλεχτεί η πρώτη περίπτωση, τότε το PSTN δεν μπορεί να δεχτεί απομακρυσμένες εντολές μέσω κλήσεων. Επίσης σε ότι αφορά τις άλλες επιλογές η κλήση θα απαντηθεί. Στην «ΚΑΤΑΣΤΑΣΗ ΚΛΣ» επιλέγουμε εάν το ΚΛΣ (Κέντρο Λήψης Σημάτων) θα είναι ενεργοποιημένο ή απενεργοποιημένο, στο «ΤΗΛΕΦΩΝΟ ΚΛΣ» μπορούμε να εισάγουμε τον τηλεφωνικό αριθμό του ΚΛΣ και στο «ID ΠΙΝΑΚΑ, 0-9 & B-F» να εισάγουμε το ID του πίνακα συναγερμού, με έγκυρα ψηφία τους αριθμούς από 0 έως 9 και τα γράμματα από B έως F. Στη συνέχεια στο μενού «ΣΥΜΒΑΝΤΑ ΕΙΔΟΠΟΙΗΣΗ» επιλέγουμε σε ποια συμβάντα θα ειδοποιείται το ΚΛΣ, στον «ΕΛΕΓΧΟ ΕΠΙΚΟΙΝΩΝΙΑΣ» μπορούμε να ρυθμίσουμε τον πίνακα να μην κάνει καθόλου έλεγχο επικοινωνίας με το ΚΛΣ, ή να κάνει ανά 4, 8 και 24 ώρες και τέλος στη «ΔΟΚΙΜΗ ΕΠΙΚΟΙΝΩΝΙΑΣ» να ξεκινήσουμε μία δοκιμή επικοινωνίας με το ΚΛΣ άμεσα και σε λίγα δευτερόλεπτα να έχουμε τα αποτελέσματα της επικοινωνίας Προγραμματισμός κάρτας τηλεφωνητή GSM BS-464 Η είσοδος στο μενού του GSM επιτρέπεται μόνο στην περίπτωση κατά την οποία υπάρχει καταχωρημένο GSM στο σύστημα (βλέπε μενού «ΣΥΣΤΗΜΑ» «ΑΝΙΧΝΕΥΣΗ ΕΠΕΚΤΑΣΕΩΝ»). Εάν δεν επιτρέπεται η είσοδος στο μενού του GSM εμφανίζεται η δίπλα οθόνη. 39

40 Εάν επιτρέπεται η είσοδος στο μενού του GSM εμφανίζεται η δίπλα οθόνη. «ΤΗΛΕΦΩΝΑ ΚΛΗΣΗΣ». Αυτό το μενού μας επιτρέπει να αποθηκεύσουμε στη μνήμη κάποιον τηλεφωνικό αριθμό και να του αποδώσουμε τις ιδιότητες που επιθυμούμε. Μπορούμε να αποθηκεύσουμε έως 6 τηλεφωνικούς αριθμούς είτε σταθερής είτε κινητής τηλεφωνίας, τοπικούς ή διεθνείς. Συνεπώς η πρώτη επιλογή που πρέπει να κάνουμε όταν επιλέξουμε το μενού αυτό είναι ποιος αριθμός είναι αυτός που θα παραμετροποιήσουμε. Επιλέγουμε λοιπόν από 1 έως 6. Αφού επιλέξουμε το ποιο από τα 6 τηλεφωνικά νούμερα θα παραμετροποιήσουμε, εμφανίζεται η παρακάτω οθόνη: Εδώ λοιπόν μπορούμε να επιλέξουμε εάν σε επιλεγμένα συμβάντα το GSM θα καλεί και θα στέλνει SMS στο συγκεκριμένο αριθμό, εάν μόνο θα τον καλεί ή εάν μόνο θα του στέλνει SMS. Συνίσταται η χρήση των SMS και όχι των κλήσεων για τις ειδοποιήσεις, αφού μπορεί να υπάρχει πλήρης ελεγξιμότητα των χρεώσεων (στις κλήσεις μπορεί να υπάρχει προώθηση προς αυτόματο τηλεφωνητή). Επίσης η χρήση των SMS είναι πολύ πιο απλή σε σχέση με τις κλήσεις. Αφού λοιπόν κάνουμε την επιλογή μας και στο παραπάνω μενού, εμφανίζεται η παρακάτω οθόνη: 40

41 Εδώ η ρύθμιση έχει νόημα μόνο εφόσον η ρύθμιση της απομακρυσμένης πρόσβασης στο αρχικό μενού του GSM είναι «ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ». Επιλέγουμε λοιπόν εάν ο τρέχων αριθμός θα μπορεί να στέλνει απομακρυσμένες εντολές προς το GSM ή όχι. Εφόσον διαλέξουμε και τη ρύθμιση αυτή, εμφανίζεται η παρακάτω οθόνη. Εδώ επιλέγουμε σε ποια συμβάντα θα ειδοποιείται ο τρέχων τηλεφωνικός αριθμός. Οι επιλογές είναι παραπάνω από αυτές που φαίνονται δίπλα, αλλά μπορεί κανείς να τις δει όλες μόνο μέσα από το λογισμικό PC-468 για Η/Υ που συνοδεύει τον πίνακα BS-468. Σημειώνεται ότι για το λόγο ότι δε ν είναι ορατές όλες οι επιλογές, το συγκεκριμένο μενού είναι από τα πολύ λίγα που ο κέρσορας δεν «κάθεται» στην επιλεγμένη ρύθμιση, αλλά πηγαίνει πάντα στην πρώτη επιλογή. Αφού λοιπόν έχουν γίνει όλες οι παραπάνω ρυθμίσεις, ήρθε η ώρα να καταχωρήσουμε και το τηλεφωνικό νούμερο. Λόγω του ότι το * και η # μπορούν να είναι μέρος του τηλεφωνικού αριθμού, η καταχώρηση γίνεται με το πλήκτρο Α, η ακύρωση με το πλήκτρο Β και με το C τέλος, καθαρίζεται το εμφανιζόμενο νούμερο (και γεμίζει όλο με παύλες) και ο κέρσορας επανέρχεται στο πρώτο ψηφίο. 41

42 Σημειώνεται ότι για να θεωρηθεί έγκυρο το πάτημα των πλήκτρων Α, Β και C, θα πρέπει να παραμείνουν πατημένα για ένα δευτερόλεπτο. Σημειώνεται ότι τους τοπικούς αριθμούς τους καταχωρούμε χωρίς αυτόματο χώρας (πχ ), ενώ τους διεθνής αριθμούς με τον αυτόματο μπροστά (πχ ). Τα υπόλοιπα τρία μενού του GSM είναι τα παρακάτω: «ΑΝΤΙΔΡΑΣΗ ΕΙΣ. ΚΛΗΣΗ». Ο τρόπος που το GSM θα χειρίζεται μία εισερχόμενη κλήση. Οι πιθανές περιπτώσεις είναι «ΝΑ ΜΗΝ ΑΠΑΝΤΑΕΙ» ή «ΜΕΤΑ ΑΠΟ 15 ΔΕΥΤΕΡ.». Είναι προφανές ότι εάν επιλεχτεί η πρώτη περίπτωση, τότε το GSM δεν μπορεί να δεχτεί απομακρυσμένες εντολές μέσω κλήσεων, έστω και εάν ο τηλεφωνικός αριθμός που το καλεί είναι προγραμματισμένος να στέλνει απομακρυσμένες εντολές. Επίσης σε ότι αφορά τη δεύτερη περίπτωση, τα 15 δευτερόλεπτα δεν είναι απόλυτο μέγεθος. Μικρές διαφορές της τάξεως του δευτερολέπτου μπορούν να παρατηρηθούν προς τα πάνω ή προς τα κάτω. «ΕΙΣΑΓΩΓΗ ΚΩΔΙΚΟΥ SIM». Εδώ θα συναντήσουμε τις επιλογές «ΕΙΣΑΓΩΓΗ PIN» και «H ΚΑΡΤΑ ΔΕΝ ΕΧΕΙ PIN». Η δεύτερη περίπτωση είναι όταν η τοποθετημένη στο GSM κάρτα SIM δεν έχει PIN. Σε περίπτωση που η τοποθετημένη στην πλακέτα του GSM κάρτα SIM έχει κωδικό PIN (πρώτη επιλογή), τότε θα πρέπει αυτός ο αριθμός PIN να δηλωθεί μέσα στο μενού αυτό. Σε διαφορετική περίπτωση το GSM δε θα μπορέσει να ξεκινήσει, έως ότου δοθεί το pin. Συνίσταται να χρησιμοποιούνται κάρτες SIM χωρίς PIN. Για να αφαιρέσετε το PIN της τοποθετημένης στο GSM κάρτας PIN, θα πρέπει αφού βεβαιωθείτε ότι η πλακέτα του GSM δεν έχει τάση, να βγάλετε την κάρτα SIM από την πλακέτα του GSM, να την τοποθετήσετε σε ένα κινητό τηλέφωνο, να απενεργοποιήσετε από το μενού του τηλεφώνου το PIN και τέλος να επανατοποθετήσετε την κάρτα SIM στο GSM και στη συνέχεια να τοποθετήσετε το GSM επάνω στον πίνακα BS-468. Σημειώνεται ότι για λόγους ασφαλείας το PIN ζητείται 2 φορές από το χρήστη και για να θεωρηθεί έγκυρο πρέπει και τις 2 φορές να είναι το ίδιο. 42

43 «ΕΝΕΡΓ ΑΠΟΜΑΚΡ ΠΡΟΣΒ». Μέσω αυτού του μενού επιλέγεται εάν το GSM θα δέχεται απομακρυσμένες εντολές. Εάν επιλεχτεί «ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟ», τότε το GSM δε θα δεχτεί εντολές από κανέναν αριθμό. Εάν επιλεχτεί «ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ», τότε μόνο αποθηκευμένος στη μνήμη αριθμός μπορεί να στείλει επιτυχώς εντολές προς το GSM, και μόνο εφόσον έχει ενεργοποιηθεί η επιλογή απομακρυσμένης πρόσβασης για τον αριθμό αυτόν μέσα από το μενού του. Εάν επιλεχτεί «ΕΝΕΡΓ ΑΠΟ ΑΓΝ ΑΡΙΘΜ.», τότε οποιοσδήποτε τηλεφωνικός αριθμός μπορεί να στείλει επιτυχώς εντολές προς το GSM. Για πιο εξειδικευμένες πληροφορίες σχετικά με τη ν κάρτα GSM BS-464 (πχ τρόποι απομακρυσμένης πρόσβασης, σύνταξη εντολών μέσω SMS κτλ ), μπορείτε να ανατρέξετε στην οδηγία του εν λόγω προϊόντος (BS-464) Επαναφορά εργοστασιακών κωδικών Πάνω στην πλακέτα του πίνακα υπάρχουν 2 pins με όνομα CODE RESET. Μ αυτά μπορούμε να επαναφέρουμε τους εργοστασιακούς κωδικούς σε περίπτωση απώλειας των κωδικών ακολουθώντας την παρακάτω διαδικασία : 1. Συνδέουμε το καλώδιο SERVICE της σειρήνας σε κάποιο (-). 2. Κόβουμε την τροφοδοσία και αποσυνδέουμε την μπαταρία 3. Τοποθετούμε το jumper στα 2 pins. 4. Συνδέουμε ρεύμα και μπαταρία 5. Αφαιρούμε το jumper όταν ανάψει η οθόνη του πληκτρολογίου Μετά απ αυτή τη διαδικασία ο κύριος κωδικός είναι ο κωδικός τεχνικού 9999 και όλοι οι κωδικοί χρηστών κενοί Προγραμματισμός από τον υπολογιστή Ο προγραμματισμός του πίνακα μπορεί να γίνει πιο εύκολα μέσω ηλεκτρονικού υπολογιστή με την βοήθεια ειδικού προγράμματος PC-468 που παρέχεται δωρεάν από την Olympia Electronics. Για τη σύνδεση του Η/Υ με τον πίνακα απαιτείται ένα απλό καλώδιο mini-usb. 43

44 Το καλώδιο αυτό παρέχεται στο BS-468/KEYPAD καθώς και CD με την τελευταία έκδοση του προγράμματος. ΠΡΟΣΟΧΗ!!! Η τελευταία έκδοση του προγράμματος PC-468 είναι διαθέσιμη στην σελίδα. Πριν την εγκατάσταση του προγράμματος δεν πρέπει να έχουμε συνδεμένο το πίνακα με το Η/Υ. Η εγκατάσταση του προγράμματος γίνεται αυτόματα αν εισάγουμε το CD στον υπολογιστή ή εκτελέσουμε το αρχείο BS-468setup.exe που βρίσκετε στο CD. Μετά την εγκατάσταση συνδέουμε το καλώδιο USB στο πλαϊνό μέρος του πληκτρολογίου BS-466 για να επικοινωνήσει με τον πίνακα. Όταν ξεκινάει το πρόγραμμα υπάρχουν 3 επιλογές (Εικόνα 1): 1) Νέο (για δημιουργία καινούργιο αρχείου) 2) Αρχείο ( για άνοιγμα και επεξεργασία υπάρχοντος αρχείου) 3) Σύνδεση ( σύνδεση με τον πίνακα BS-468) Κόκκινο δεν υπάρχει σύνδεση με τον πίνακα Πράσινο υπάρχει σύνδεση με τον πίνακα Κάθε φορά που ανάβει επικοινωνεί με τον πίνακα Επίπεδο πρόσβασης Τεχνικός,Υπεύθυνος, Χρήστης (Εικόνα). 44

45 Λειτουργία σύνδεσης Για να συνδεθούμε στον πίνακα συνδέουμε το καλώδιο USB σε ένα πληκτρολόγιο BS-466 και πατάμε το πλήκτρο σύνδεση. Όπως φαίνεται στην παραπάνω οθόνη. Τα ενδεικτικά στην κάτω αριστερή γωνία πρέπει να είναι πράσινα. Στην συνέχεια εμφανίζονται οι ρυθμίσεις του πίνακα. (Παρακάτω Εικόνα 2) Εικόνα 2 Μετά εμφανίζονται ποιες συσκευές και πόσα πληκτρολόγια είναι συνδεδεμένα και πατάμε το ΟΚ για συνέχεια. 45

46 Μπορούμε να κάνουμε λήψη όλων των ρυθμίσεων του πίνακα πατώντας το πλήκτρο λήψης όλων, όπως φαίνεται παρακάτω (εικόνα 3). Εικόνα 3 Για τη λήψη το πρόγραμμα μας ζητάει κωδικό. Πρέπει να εισαγάγουμε το κωδικό τεχνικού ( ) ή τον κωδικό κύριου χρήστη ( ) για να γίνει η λήψη όλων των ρυθμίσεων του πίνακα. Στην συνέχεια μπορεί να ρυθμίσουμε ή να δούμε όλες τις ρυθμίσεις του πίνακα, όπως ζώνες, κωδικοί, συμβάντα, χρονιστές και έξοδοι. Σημείωση ανάλογα τι επίπεδο πρόσβαση έχουμε (τεχνικός ή κύριος χρήστης), μπορούμε να κάνουμε τις αντίστοιχες αλλαγές. 46

47 Ρυθμίσεις πίνακα Στον πίνακα μπορούμε να ρυθμίσουμε ή να ελέγξουμε τις ρυθμίσεις του (Εικόνα 4). Εικόνα 4 Οι παραπάνω επιλογές μπορούν να γίνουν και από το πληκτρολόγιο BS-466 απλά στον H/Y υπάρχει πιο εποπτική εικόνα και οι αλλαγές γίνονται ευκολότερα. Επιπλέον στον H/Y έχουμε την δυνατότητα να συγχρονισμού της ώρα και της ημερομηνίας του πίνακα με αυτήν του Η/Υ. Απλά πατάμε το αντίστοιχο πλήκτρο. 47

48 Εικόνα 5 Αν θέλουμε για παράδειγμα να αλλάξουμε τον χρόνο εισόδου σε 40 δευτερόλεπτα πατάμε το πάνω βέλος διπλά στο χρόνο εισόδου 30. Όπως φαίνεται παραπάνω (εικόνα 5). Παρατηρούμε ότι πρασίνισε ο χρόνος εισόδου 40 δευτερόλεπτα. Το πράσινο χρώμα σημαίνει ότι έχουμε κάνει μια αλλαγή και δεν έχει αλλάξει στον πίνακα ή στο αρχείο. Πατώντας το πλήκτρο «Αποστολή» εμφανίζεται ένα παράθυρο για την αποστολή των ρυθμίσεων στον πίνακα. Μόλις ολοκληρωθεί η αποστολή φεύγει το παράθυρο και ο χρόνος εισόδου γίνεται ξανά λευκός (Εικόνα 6). Εικόνα 6 Αυτή η διαδικασία ακολουθείται για κάθε αλλαγή στο πρόγραμμα 48

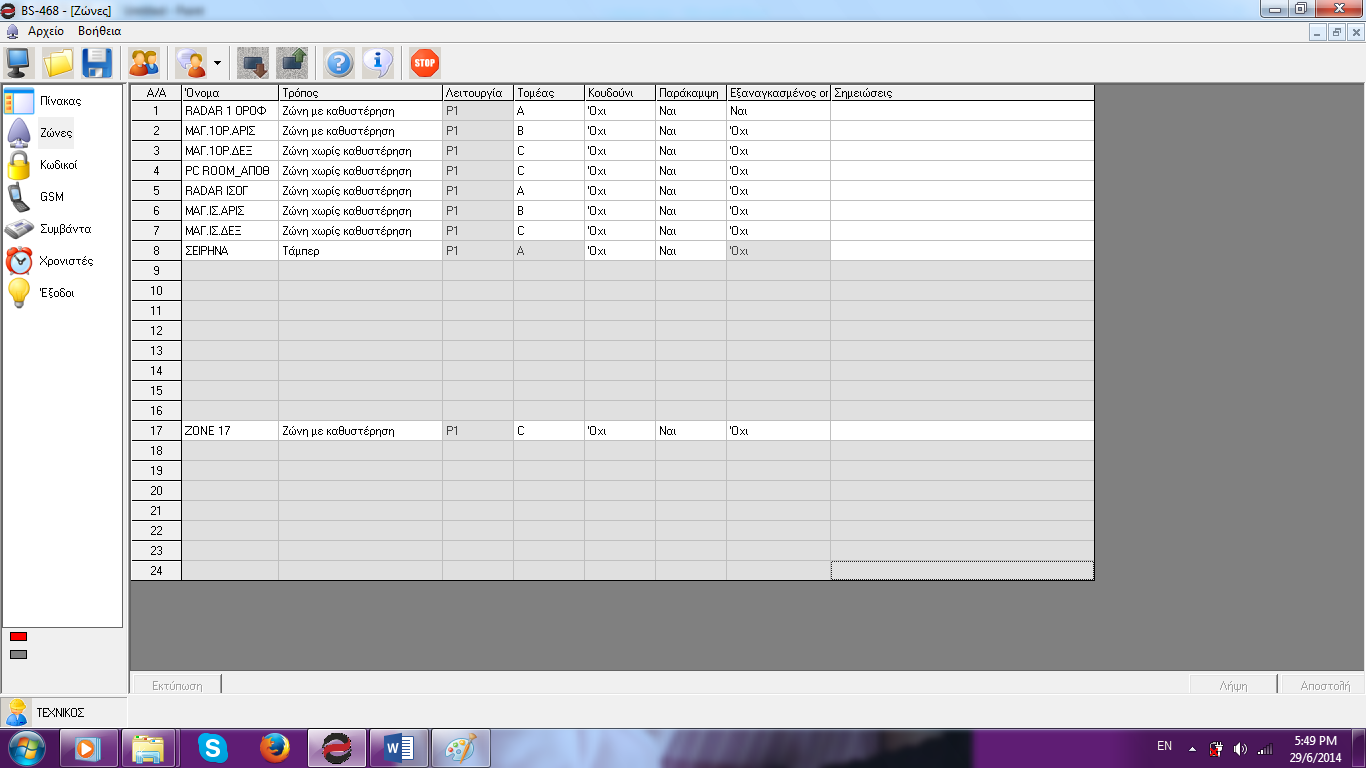

49 Ρυθμίσεις Ζωνών Για να ρυθμίσουμε τις ζώνες του πίνακα πηγαίνουμε στην επιλογή «Ζώνες». Και εμφανίζεται μια οθόνη όπως την παρακάτω (εικόνα 7). Εικόνα 7 Ο τεχνικός μπορεί να ρυθμίσει την λειτουργία κάθε ζώνης. Ενώ ο κύριος χρήστης μπορεί να δώσει όνομα σε κάθε ζώνη, ώστε να είναι πιο εύκολη η χρήση και η αναγνώριση της ζώνης. Εικόνα 8 Στην παραπάνω εικόνα (8) εμφανίζεται πως μπορούμε να αλλάξουμε τα ονόματα κάθε ζώνης. Σημείωση!! Το όνομα της ζώνης μπορεί να αλλάξει μόνο από τον Η/Υ. 49

50 Ρυθμίσεις Κωδικών Στο μενού των κωδικών άμα μπει ο τεχνικός, τότε έχει πρόσβαση να αλλάξει μόνο την αντίδραση,τομέα και έξοδο. Όπως φαίνεται στην παρακάτω εικόνα (9). Εικόνα 9 Ο τεχνικός μπορεί να κάνει διάφορες ρυθμίσεις για τους κωδικούς. Όπως φυσικά γίνεται και από το πληκτρολόγιο BS-466. Άμα σε αυτή την επιλογή μπει ο κύριος χρήστης τότε μπορεί να αλλάξει μονό το όνομα και τον κωδικό. Το όνομα του κωδικού δεν αποστέλλεται στο πίνακα είναι μόνο για να το αρχείο και βοηθάει στον υπεύθυνο. 50

51 Όταν πάμε να βάλλουμε κωδικό μας ζητάει να το βάλλουμε 2 φορές για περίπτωσης λάθους. Στην παρακάτω οθόνη φαίνεται η επιλογή «Ορατοί κωδικοί». Με αυτήν την επιλογή ο κύριος χρήστης μπορεί να επιλέξει άμα θέλει να φαίνονται ή όχι οι κωδικοί σε αυτόν. Άμα δεν επιλέξει το κουτάκι αυτό, τότε όλοι οι κωδικοί που υπάρχουν έχουν αστεράκια (εικόνα 10). Εικόνα 10 Στην παρακάτω εικόνα (11) εμφανίζεται ένα τυπικό σύστημα. Εικόνα 11 51

52 Συμβάντα Με αυτήν την επιλογή μπορούμε να δούμε όλα τα συμβάντα του πίνακα (εικόνα 12). Εικόνα 12 Πατάμε το πλήκτρο «Λήψη» για να δούμε όλα τα συμβάντα του πίνακα Οι στήλες που εμφανίζονται είναι: - Α/Α ό αριθμός του γεγονότος - Ημερομηνία και ώρα του συμβάν. - Κατηγορία. Μπορεί να είναι συναγερμός, σφάλμα, γενικό, κανονικό, παράκαμψη, προειδοποίηση κ.α. - Πηγή. Από πού προήλθε το γεγονός μπορεί να είναι πίνακας, πληκτρολόγιο, ζώνη, GSΜ, κωδικός, έξοδος κ.α. - Όνομα. Άμα η πηγή είναι ζώνη απεικονίζεται σε αυτήν την στήλη το όνομα της ζώνης. - Διεύθυνση. Άμα έχει διεύθυνση η πηγή του συμβάντος. - Περιγραφή. Μια περιγραφή του γεγονότος. Προσοχή!! τα συμβάντα του πίνακα δεν αποθηκεύονται στο αρχείο με τις ρυθμίσεις του πίνακα. 52

53 Άμα θέλουμε να έχουμε τα συμβάντα του πίνακα μπορούμε να τα αποθηκεύσουμε χωριστά σε αρχείο, πατώντας το πλήκτρο «Αποθήκευση» κάτω δεξιά όπως φαίνεται στην παρακάτω εικόνα (13). Εικόνα 13 Με το πλήκτρο «Άνοιγμα» μπορούμε να ανοίξουμε ένα παλαιό αρχείο συμβάντων. 53

54 Ρυθμίσεις Χρονιστών Με τους χρονιστές μπορούμε να προγραμματίσουμε οπλισμούς/ αφοπλισμού του συστήματος (εικόνα 14). Εικόνα 14 Στην παραπάνω εικόνα εμφανίζεται ο χρονιστής 2 να αφοπλίζει το τομέα Α κάθε Τετάρτη στις 7:00 π.μ. ενώ ο χρονιστής 4 οπλίζει το σύστημα κάθε Τετάρτη στις 7:00 μ.μ. 54

55 Ρυθμίσεις Εξόδων Στις εξόδους απεικονίζονται όλες οι έξοδοι (εικόνα 15). Η λειτουργιά είναι όπως επεξηγήθηκε στις αλλαγές των εξόδων από το πληκτρολόγιο BS-466. Εικόνα 15 Στην στήλη όνομα μπορούμε να βάλουμε ένα όνομα, για να θυμόμαστε την λειτουργία του π.χ. ΠΟΤΙΣΜΑ. Αυτή η πληροφορία υπάρχει μόνο στο αρχείο του H/Y, ο πίνακας δεν έχει αυτήν την πληροφορία. 55

56 Νέο αρχείο Με αυτήν την επιλογή ξεκινάμε μια καινούργια εγκατάσταση χωρίς να υπάρχει συνδεμένος πίνακας (εικόνα 16). Εικόνα 16 Στην αρχή επιλέγουμε τι θα έχει ο πίνακας επάνω π.χ. GSM, πληκτρολόγια 1,2,5 και 6. Στην συνέχεια προγραμματίζουμε όλες τις παραμέτρους που θέλουμε και αποθηκεύουμε το αρχείο από την επιλογή Αρχείο Αποθήκευση. 56

57 Άνοιγμα αρχείου Όταν επιλέξουμε άνοιγμα αρχείο, εμφανίζεται ένα παράθυρο όπως φαίνεται στην παρακάτω εικόνα(17). Εικόνα 17 Επιλέγουμε ποιο αρχείο θέλουμε να ανοίξουμε, π.χ. το test.oaf (εικόνα 18). Για να προγραμματίσουμε το πίνακα με τις ρυθμίσεις του αρχείου πρέπει να συνδέσουμε το καλώδιο USB στο πληκτρολόγιο BS-466. Εικόνα 18 57

58 Στην συνέχεια μπορούμε να κάνουμε αποστολή δεδομένων όπως φαίνεται στην παρακάτω εικόνα (19). Εικόνα 19 58

59 2.15 Προγραμματισμός Καταγραφικού ANGA H.264 Έκδοση 3.00 Κεφάλαιο : Hardware Αυτόνομο H.264 4CH/8CH/16CH/24CH/32CH DVR Εγκατάσταση Σκληρού Δίσκου Πρίν την πρώτη χρήση εισάγετε τον σκληρό δίσκο Εικόνα 20 Εικόνα 21 Εικόνα Αφερέστε τις βίδες και από τις δύο πλευρές του καπακιού (εικόνα 20). 2. Τραβήξτε το πάνω καπάκι (εικόνα 21). 3. Συνδέστε το σκληρό δίσκο στο Motherboard (εικόνα 22). Εικόνα 23 Εικόνα 24 Εικόνα Βιδώστε (εικόνα 23). 5. Κλείστε το καπάκι (εικόνα 24). 6. Βιδώστε ξανά τις βίδες του καπακιού και από τις δύο πλευρές (εικόνα 25). 59

60 Κεφάλαιο Λειτουργία Τηλεχειριστήριο & πλήκτρα Πρόσοψης Πλήκτρο Λειτουργία Πλήκτρο Λειτουργία 1 POWER Τροφοδοσία ON/OFF 2 MENU Πρόσβαση στο κυρίως μενού 3 ESC Έξοδος από λειτουργία Κλείσιμο πληκτρολογίου Κλείσιμο παραθύρου Έξοδος από χειρισμό Επιστροφή σε προηγούμενο μενού Έξοδος από χειρισμό PTZ κατά την προεπισκόπηση 8 ENTER OK 9 PTZ Πλήκτρα για εισαγωγή και ok Πρόσβαση/Έξοδος στα μενού PTZ κατά την προεπισκόπηση 4 Αργή αναπαραγωγή 1/2, 1/4, 1/8 και αναπαραγωγή καρέ - καρέ 10 +/- Για αύξηση ή μείωση μεγέθους επιλεγμένου από τα μενού 5 Γρήγορη αναπαραγωγή 2, 4 και 8 11 ZOOM IN/OUT 12 0~9 10+ Έλεγχος φακού Εισαγωγή αριθμητικής τιμής στα μενού και πλήρης οθόνη του επιλεγμένου καναλιού κατά την προεπισκόπηση 13 FN Πλήκτρο συντόμευσης Εναλλαγή σε παρακολούθηση Διακοπή αναπαραγωγής 14 1/4/8/9/16/24/32 παραθύρων Αναπαραγωγή / Παύση ALARM Alarm reset 6.. Τρόποι κίνηση του σημείου εστίασης μέσα από τα μενού. Πάνω κάτω για κίνηση σε κανονικό παράθυρο, για έλεγχο της κίνησης pan σε κατάσταση ελέγχου PTZ, 15 REC Για εγγραφή 16 CLEAR Διαγραφή alarm 7 SEARCH Χρονική εύρεση εγγραφής 60

61 Χρήση το ποντικιού (για δεξιόχειρες). Για πρόσβαση στο μενού κάντε κλικ στο εικονίδιο μενού 1 Αριστερό κλικ Για να εκτελέσετε την λειτουργία σημείου ελέγχου Εναλλαγή μεταξύ επιλεγμένου frame ή ανίχνευσης κίνησης Κάντε κλικ στο σχετικό frame για να κατεβεί η λίστα προς τα κάτω Στο frame εισόδου, επιλέξτε αριθμό, γραμματοσειρά, πεζά ή κεφαλαία, κάνοντας κλικ στο πληκτρολόγιο. Το πλήκτρο σας πάει ένα βήμα πίσω, το πλήκτρο _ είναι το κενό και με το Shift αλλάζετε γλώσσα. 2 Δεξί κλικ 3 Διπλό κλικ Κάντε δεξί κλικ για να εμφανιστεί το μενού συντομεύσεων, όπως παρακάτω Από τα μενού μπορείτε να εναλλάσσεστε από κατάσταση παρακολούθησης, σε κατάσταση παρακολούθησης replay ή σε έλεγχο PTZ. Κάνοντας δεξί κλικ πάνω στην εικόνα παρακολούθησης, αλλάζει το μωσαϊκό μεταξύ 1, 4, 8, και 32 εικόνων. Για ειδικές λειτουργίες που τρέχουν με το ActiveX Control. Για παράδειγμα, αν κάνετε διπλό κλικ σε μία εγγραφή, θα αρχίζει άμεσα η αναπαραγωγή της. Πατήστε κλικ και σύρετε το ποντίκι για να επιλέξετε μια περιοχή ανίχνευσης κίνησης. Σταματήστε να πατάτε κλικ για ακύρωση επιλογής περιοχής ανίχνευσης κίνησης. 4 Σύρσιμο ποντικιού Σύρετε το παράθυρο αναπαραγωγής στην οθόνη για να το έχετε στο σημείο που θέλετε. Σύρετε τις παραμέτρους ρύθμισης audio και video για να επιτύχετε τις ρυθμίσεις που θέλετε. 61

62 Εκκίνηση Συσκευής Boot-strap Αν το λαμπάκι POWER σβήσει, ακολουθήστε βήμα προς βήμα τα παρακάτω: Πρώτο Βήμα: Αν δεν έχετε συνδέσει το καλώδιο τροφοδοσίας στο ρεύμα, συνδέστε. Αν το DVR και πάλι δεν ανάψει προχωρήστε στο επόμενο βήμα. Δεύτερο Βήμα: Ανοίξτε το διακόπτη τροφοδοσίας, που βρίσκεται στην πίσω πλευρά του DVR. Αν το λαμπάκι POWER γίνει ΚΟΚΚΙΝΟ πατήστε το πλήκτρο POWER να ξεκινήσει το DVR. Η εργοστασιακή ρύθμιση της εξόδου video του DVR, είναι multi picture μετά την εκκίνηση του DVR. Αν το DVR ανοίξει μέσω προγραμματισμένης εγγραφής, τότε αυτόματα θα ανοίξει στην κατάσταση Προγραμματισμένης Εγγραφής και το λαμπάκι του σχετικού καναλιού θα ανάβει. Πλήκτρο Περιγραφή Πλήκτρο Περιγραφή Κυρίως Μενού Έλεγχος PTZ Επιλογή Γλώσσας Έλεγχος Alarm Multi channel Ρύθμιση Οθόνης Έλεγχος εγγραφής Αναπαραγωγή / Έξοδος Back up Εικόνα 26. Εικονίδια κατά την εκκίνηση. 62

63 Αν δεν έχετε εγκαταστήσει σκληρό δίσκο στο δέκτη, κατά την εκκίνηση θα εμφανιστεί σχετικό μήνυμα που θα σας ενημερώνει ότι δεν έχει ανιχνευθεί σκληρός δίσκος. Σημείωση: Εδώ μπορείτε να ρυθμίσετε την γλώσσα και άλλες παραμέτρους. Εικόνα Κλείσιμο Συσκευής Υπάρχουν δύο ασφαλείς τρόποι κλεισίματος (Shutdown) Πατήστε Exit και επιλέξτε Power Down. Εικόνα 28. Κλείσιμο συσκευής (Shutdown). 63

64 Αφύσικο Κλείσιμο Κατά την διάρκεια λειτουργίας του DVR, μπορείτε να το κλείσετε άμεσα αφαιρώντας από την πρίζα το καλώδιο τροφοδοσίας. Αποφύγετε την ενέργεια αυτή, ειδικά όταν το DVR γράφει, μπορεί να δημιουργήσει πρόβλημα στο σκληρό δίσκο. Προσοχή: Αν σε κάποιες περιοχές το τροφοδοτικό παρουσιάζει δυσλειτουργία (που μπορεί να προκαλέσει προβλήματα στο DVR), επιλέξτε σταθεροποιημένο τροφοδοτικό Multi Channel Εικόνα 29. Διακόπτης εναλλαγής καναλιών οθόνης μεταξύ 1/4/8/9/16/24/ Προεπισκόπηση Αφού συνδεθείτε στο DVR, αυτό θα πάει αυτόματα σε κατάσταση προεπισκόπησης, όπου μπορείτε να δείτε ώρα, όνομα καναλιού, και άλλα δεδομένα. Αν η ώρα και η ημερομηνία δεν είναι σωστές, απλά ρυθμίστε τις! Υπάρχει και ένα εικονίδιο alarm, που αλλάζει σύμφωνα με τον παρακάτω πίνακα. Εικονίδιο Συναγερμού 1 Το κανάλι απεικονίζεται στο video. 2 Στο κανάλι συμβαίνει δυναμικό τεστ. 3 Στο κανάλι υπάρχει συναγερμός. 4 Το κανάλι παράγει ήχο. 64

65 Λειτουργία Εγγραφής Ο χρήστης μπορεί να επιλέξει διαφορετικούς τρόπους εγγραφής. Για κάθε διαφορετικό τρόπο εγγραφής θα πρέπει να μαρκάρετε και το κανάλι που θέλετε να λειτουργήσει με αυτή. Χειροκίνητη Εγγραφή Σημείωση: Η χειροκίνητη εγγραφή απαιτεί από τον χρήστη να έχει δικαιώματα recording. Βεβαιωθείτε ότι έχετε εγκαταστήσει και διαμορφώσει τον σκληρό δίσκο. 1) Εισαγωγή στο μενού χειροκίνητης εγγραφής Κάντε κλικ με το ποντίκι ή ακολουθήστε την διαδρομή main menu => recording control ή σε κατάσταση προεπισκόπησης πατήστε το πλήκτρο REC από το τηλεχειριστήριο ώστε να μπείτε στο μενού χειροκίνητης εγγραφής (εικόνα 30): Εικόνα 30 2) Επεξήγηση του μενού χειροκίνητης εγγραφής Manual recording: Έχει άμεση προτεραιότητα και δεν παίζει ρόλο ποια είναι η κατάσταση του καναλιού την στιγμή της εγγραφής. Auto recording: Ρυθμίστε κανάλι για αυτόματη εγγραφή μετά από χρονοπρογραμματισμό, Ανίχνευση κίνησης και συναγερμό. Stop Recording: Διακοπή εγγραφής σε όλα τα κανάλια video. 65

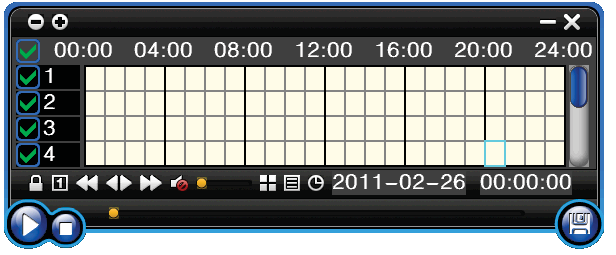

66 Αναπαραγωγή video ( εικόνα 31) Εικόνα 31 Πλήκτρο Περιγραφή Πλήκτρο Περιγραφή Σύγχρονη/Ασύγχρονη Αναπαραγωγή Ρύθμιση Φωνής Καρέ Καρέ Οθόνη 1/4/8/9/16/24/32 (εναλλαγή εικόνων) Αργή Κίνηση Απόκρυψη/ Εμφάνιση Λίστας Κανονική Κίνηση Ημερομηνία εγγραφής Αναπαραγωγή/Παύση Γρήγορη Κίνηση / Διακοπή Ήχος off / on Κίνηση πίσω Σημείωση: 1) Κατά την αναπαραγωγή, το Εργαλείο Αναπαραγωγής, θα δείχνει την ταχύτητα αναπαραγωγής, το κανάλι, χρόνο, κ.ά. πληροφορίες (εικόνα 32). 2) Δεν μπορείτε ταυτόχρονα να βλέπετε σε γρήγορη κίνηση 2 ή περισσότερα κανάλια. 3) Δεν μπορείτε να σύρετε με το ποντίκι την εργαλειοθήκη αναπαραγωγής 4) Μπορείτε να επιλέξετε video με ακρίβεια δευτερολέπτου (εικόνα 33). 66

67 Εικόνα 32 Εικόνα Έλεγχος PTZ ( Εικόνα 34 ) Εικόνα 34 67

68 Zoom: Ρύθμιση φακών για κοντινότερη ή μακρύτερη εικόνα. Με το ποντίκι η ρύθμιση είναι ευκολότερη. Focus: Ρύθμιση εστιακής απόστασης. Iris: Ρύθμιση διαφράγματος. Speed: Με την μπάρα κάτω κάτω μπορούμε να ρυθμίσουμε το μήκος βήματος και άρα την ταχύτητα της κάμερας. Preset: Ρύθμιση της γωνίας θέασης της κάμερας. Αφού εισάγετε και την γωνία πατήστε το πλήκτρο Transfer, ώστε η κάμερα να πάει στην θέση που θέλετε. Πατήστε το πλήκτρο Clear για να καθαρίσουν τα πεδία και να τα εισάγετε από την αρχή ή το Set για να εφαρμοστούν οι εργοστασιακές ρυθμίσεις (εικόνα 35). Εικόνα 35 Στην καρτέλα Set κάντε κλικ στο Start Tour και αν η τροχιά δεν είναι σωστή κάντε κλικ στο add Preset και στο delete Preset point. Το Clear Tour είναι για να καθαρίσετε τα πεδία με τις αριθμητικές τιμές. Πατήστε Start Tour για να ξεκινήσει η εγγραφή τροχιάς, αλλά θα πρέπει να δηλώσετε και τη θέση τερματισμού τροχιάς στο πεδίο end Tour για να προχωρήσει η εγγραφή. Πατήστε Left Limit για να θέσετε τα όρια στην τροχιά κίνησης. Για τον λόγο αυτό θα πρέπει να δηλώσετε πρώτα το δεξί όριο στο πεδίο right Limit. Πατήστε Add Preset για να δηλώσετε ως default τις ρυθμίσεις σας. Πατήστε Delete Preset, για διαγραφή των preset ρυθμίσεων. Πατήστε Clear Tour, για καθαρισμό των πεδίων. Σημείωση: Υπάρχει περίπτωση να μην είναι όλες οι κάμερες συμβατές με το DVR Control: Έλεγχος PTZ (Εικόνα 36). 68

69 Εικόνα 36 Tour Scan: Εκκίνηση κίνησης. Pattern Scan: Έλεγχος Περιπολίας. PTZ Reset: Διαγραφή όλων των ρυθμίσεων και επιστροφή στις εργοστασιακές. Limit Scan: Έλεγχος ορίων κίνησης. Auto Pan: Διαγραφή της τροχιάς που σχεδιάσατε. Σημείωση: Υπάρχει περίπτωση να μην είναι όλες οι κάμερες συμβατές με το DVR Έλεγχος Alarm (Εικόνα 37) Εικόνα 37 Set Alarm: Εισάγετε το κανάλι που θέλετε να προστατεύσετε. Πατήστε επιβεβαίωση στο σχετικό κανάλι και στην καρτέλα protection status που θα εμφανιστεί μετά. Clear Alarm: Διαγραφή των συνθηκών προστασίας. Δεν υπάρχει ρυθμισμένη είσοδος alarm. Alarm Output: Επιλέξτε έξοδο συναγερμού. All: Επιλέξτε με μιας όλα τα κανάλια Διαμόρφωση Οθόνης 69

70 (1) Video (Εικόνα 38) Εικόνα 38 Video Effect: Επιλογή μεταξύ standard, down, sharp και custom. Default: Επαναφορά εργοστασιακών εφέ, αλλά και των ρυθμίσεων φωτεινότητας, αντίθεσης, κτλ (2) Monitor (Εικόνα 39) Εικόνα 39 Device: Επιλογή μεταξύ VGA output και TV output ανάλογα με το μόνιτορ που διαθέτετε. Default: Επαναφορά εργοστασιακών εφέ, αλλά και των ρυθμίσεων φωτεινότητας, αντίθεσης, κτλ. (3) Setup (Εικόνα40) Εικόνα40 70

71 Device: Επιλογή μεταξύ VGA output και TV output. Resolution: Ρυθμίστε την ανάλυση σύμφωνα με το μόνιτορ απεικόνισης που χρησιμοποιείτε Οδηγός Λειτουργιών Ρυθμίσεις Εγγραφής (1) Ρυθμίσεις Εγγραφής (Εικόνα 41) Εικόνα 41 Channel: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα τα κανάλια. Image Size: CIF/HALF D1/D1 (μόνο τα πλήρη μοντέλα) Encoding Mode: Επιλογή μεταξύ σταθερού ή δυναμικού bitrate. Image Quality: Επιλογή ποιότητας εικόνας, μεταξύ: minimum, low, general, high και highest. Frame Rate: Κάντε κλικ στο πεδίο και εισάγετε αριθμητικές τιμές μεταξύ των 1 ~ 25 frames per second (για PAL) ή μεταξύ των 1 ~ 30 frames per second (για NTSC). Pre-Alarm Rec: Μπορείτε να το έχετε ανοιχτό ή κλειστό ανάλογα με τις απαιτήσεις σας. 71

72 (2) Secondary Stream (Εικόνα 42) Εικόνα 42 Channel: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα τα κανάλια. Image Size: CIF/HALF D1/D1 (μόνο τα πλήρη μοντέλα). Image Quality: Επιλογή ποιότητας εικόνας. Frame Rate: Κάντε κλικ στο πεδίο και εισάγετε αριθμητικές τιμές ή επιλέξτε μεταξύ automatic, 1FPS, 2FPS, 3FPS, 4FPS και 5FPS. (3) Information Overlay (Εικόνα 43) Εικόνα 43 Channel: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα τα κανάλια. Channel Name: Εισάγετε το όνομα του καναλιού. Channel Display: Επιλέξτε που θέλετε να εμφανίζεται στην οθόνη η εικόνα του καναλιού μεταξύ top-left corner, left, lower, middle and downward, upper, right, και lower.time 72

73 Display: Επιλέξτε που θέλετε να εμφανίζεται στην οθόνη η ένδειξη ώρας, μεταξύ the top-left corner, left, lower, middle and downward, upper, right, και lower. (4) Recording Schedule (Εικόνα 44) Εικόνα 44 Channel: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα τα κανάλια. Κάθε κάθετη σειρά δείχνει τις 7 ημέρες της εβδομάδας, ενώ στην οριζόντια φαίνονται οι 24 ώρες της ημέρας. Πατήστε κλικ στο χρονικό σημείο που θέλετε να ορίσετε εγγραφή. Κάντε δεξί κλικ στο σημείο μιας εγγραφής για να την ακυρώσετε Κάμερα Όταν το σύστημα ξεκινήσει, η κάμερα θα ανιχνεύσει το φορμά video. (1) PTZ Setup (Εικόνα 45) 73

74 Εικόνα 45 Channel: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα ή σε κάποια κανάλια. PTZ Protocol: Επιλέξτε πρωτόκολλο επικοινωνίας μεταξύ Pelco_D, Pelco_P, LILIN, MINKING, STAR, VIDO, NEON, DSCP, HY, N-control, RM110 και SAMSUNG. Η εργοστασιακή ρύθμιση είναι στο Pelco_D. PTZ Address: Εισαγωγή αριθμών μεταξύ 0 έως 255. Bit-rate: Eισάγετε το baud rate. (2) Video Setup (Εικόνα 46) Εικόνα 46 74

75 Video Mode: Επιλογή μεταξύ PAL και NTSC. Η ρύθμιση ενεργοποιείται μόνο μετά από επανεκκίνηση. Channel: Choose to set the video Settings area passage "whole" says setting all channels Reserved Section: Click Settings enter. The white areas for privacy area Buzzer Alarm: Happen when video lost choice whether or not to allow buzzer warning Alarm Output: append when video lost upcoming linkage selected channel corresponding alarm output. (3) Motion Detectio (Εικόνα 47) Εικόνα 47 Channel: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα ή σε κάποια κανάλια. Sensitivity Setting: Επιλέξτε μεταξύ minimum, low, general, high και highest. Detection Area: Κάντε κλικ για να μπείτε στις ρυθμίσεις (Εικόνα 48). Η πράσινη περιοχή είναι για δυναμικό έλεγχο, ενώ η γκρι περιοχή δεν χρειάζεται έλεγχο. Πατήστε κλικ και σύρετε το ποντίκι από κάτω προς τα δεξιά και πατήστε κλικ για να ακυρώσετε την επιτήρηση σε μέρος της περιοχής. Πατήστε αποθήκευση και έξοδο για αποθήκευση των ρυθμίσεών σας. Buzzer Alarm: Εμφανίζεται όταν παραβιάζεται η δυναμική περιοχή, εξαρτάται αν θα επιτρέψει ή όχι τον συναγερμό. 75

76 Trigger Recording: Εμφανίζεται όταν παραβιάζεται η δυναμική περιοχή και υπάρχει και ένδειξη video. Alarm Output: Εμφανίζεται όταν παραβιάζεται η δυναμική περιοχή και δίνει συναγερμό σε κάθε περίπτωση. Η ισχυρότερη ρύθμιση που μπορείτε να αντιγράψετε και στις άλλες ρυθμίσεις Ρυθμίσεις Δικτύου (1) General Setup (Εικόνα 49) Εικόνα 48 Εικόνα 49 DHCP: Αφού θα ελεγχθεί αυτόματα από το router, η συσκευή θα αποκτήσει αυτόματα Διεύθυνση IP, Μάσκα Υποδικτύου, gateway, DNS server, κτλ UPnP: Μπορείτε να το επιλέξετε ανάλογα με το είδος του εξοπλισμού σας. IP Address: Εισαγωγή Διεύθυνσης IP μοναδικής μέσα στο δίκτυο σας. Subnet Mask: Η μάσκα υπόδικου του δίκτυο σας. Default Gateway: Το gateway του δίκτυο σας. (Η διεύθυνση του Router σας) 76

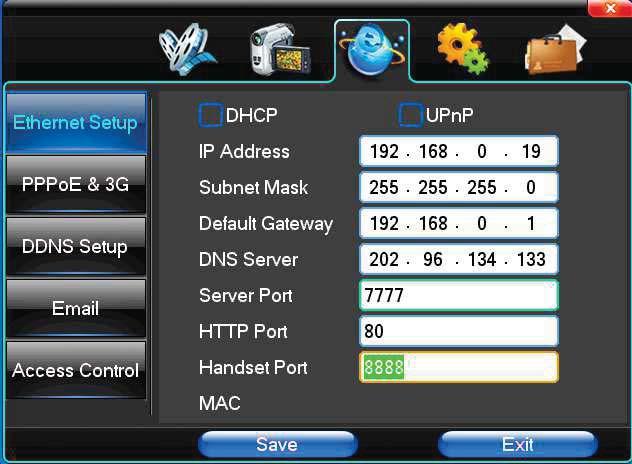

77 DNS Server: Η διεύθυνση του DNS server του δίκτυο σας. (Η διεύθυνση του Router σας) Server Port: Η θύρα δεδομένων, χρησιμοποιείται αρχικά η HTTP Port: Η εργοστασιακά ρυθμισμένη πόρτα είναι η 80. Αν αλλάξει, κατά την περιήγηση με IE browser, θα χρειαστεί να επαναπληκτρολογήσετε την Διεύθυνση IP, και να ορίσετε την καινούργια. Αν χρησιμοποιήσετε την Διεύθυνση IP 8080, από το browsing στην θα μεταφερθείτε στην (Προτείνεται η πόρτα 8080 ή 5501) Handset Port: Θύρα για μέχρι 8888 δικτυακά τηλέφωνα. (Προτείνεται η πόρτα 5101) (2) Dial-UP Setup (Εικόνα 50) Εικόνα 50 Κόλπο: μπορείτε να έχετε επιτυχή επικοινωνία PPPoE από το πεδίο PPPoE IP, που φαίνεται στην Διεύθυνση IP. Έτσι, οι χρήστες μπορούν να έχουν απόμακρη πρόσβαση στο DVR. Το ακριβές μοντέλο του DVR είναι : Huawei E173, Huawei E180, Zhongxing MF100 Huawei EC150, Huawei EC156, Zhongxing MF583 Η κλήση 3G DIAL γίνεται με δύο τρόπους, με αυτόματο και χειροκίνητο. 77

78 1. Αυτόματη Κλήση Επιλέξτε Automatic Dialing, όπως φαίνεται στην παρακάτω εικόνα και συμπληρώστε τις σωστές πληροφορίες για τον πάροχο δικτύου, τον ιδιοκτήτη της κάρτα 3G και μια μικρή αναφορά στην 3G επικοινωνία, που περιλαμβάνει Ονόματα IPS, APN, dial-telephone, ID και κωδικό (όταν κάποιοι IPS επιλέγονται, αυτόματα συμπληρώνονται και οι υπόλοιπες πληροφορίες στα πεδία, χωρίς να τα χρειάζεται να τα πληκτρολογήσετε και το μόνο που απαιτείται είναι να πατήσετε κατευθείαν SAVE ). Μετά πατήστε Save. Όταν το DVR ξεκινήσει, ανιχνεύει το 3G σήμα και προχωρά σε αυτόματη κλήση. 2. Χειροκίνητη Κλήση Στο μενού της παρακάτω εικόνα θα πρέπει να εισάγετε τα στοιχεία, όπως κάνατε και προηγουμένως στην Αυτόματη Κλήση και μετά πατήστε SAVE. Μετά την αποθήκευση, πατήστε Dial-up (οι πληροφορίες που εισαγάγατε θα αποθηκευτούν μετά την επανεκκίνηση του DVR, αλλά θα πρέπει να πατήσετε πάλι Dial up ). Και στους δύο τρόπους, για να είναι επιτυχής η κλήση θα πρέπει να έχετε κάρτα 3G. Αν ληφθεί 3G σήμα, στο σχετικό μενού θα εμφανιστεί η σωστή Διεύθυνση IP. Αν αποτύχει θα εμφανιστεί αναδυόμενο παράθυρο που θα ενημερώνει για το πρόβλημα (Εικόνα 51). Εικόνα 51 (3) DDNS Setup (Εικόνα 52) 78

79 Εικόνα 52 DDNS Service: Ιστοσελίδα παρόχου Dynamic DNS, μέσω DDNS server. Είναι συμβατοί οι SODDNS, ANYVISION, PANSIM και DYNDNS.ORG. Αν επιλέξετε SODDNS θα πρέπει να ρυθμίσετε το domain name, όπως φαίνεται παρακάτω (Εικόνα 53). Εικόνα 53 DDNS Domain: Δυναμικό domain name, που εισάγετε μέσω εικονικού ή πραγματικού πληκτρολογίου. DDNS Account: Το όνομα χρήστη για σύνδεση στην ιστοσελίδα του παρόχου domain name. DDNS Password: Κωδικός πρόσβασης για σύνδεση στην ιστοσελίδα του παρόχου domain name. 79

80 Σημείωση: DYNDNS.ORG = DYN.COM δεν είναι πλέων δωρεάν. (4) (Εικόνα 54) Εικόνα 54 SSL Protocol: Στέλνει χρησιμοποιώντας ασφαλή σύνδεση δικτύου Test Στέλνει ελέγχου στο mailbox του παραλήπτη Address: Η διεύθυνση του παραλήπτη. Μπορεί να ρυθμιστούν μέχρι 2 διαφορετικά . Send Η διεύθυνση του αποστολέα. SMTP Server: Ο mail server του αποστολέα. Account: Η διεύθυνση του αποστολέα. Password: Ο κωδικός του του αποστολέα. Ο χρήστης μπορεί να παίρνει για παραβιάσεις input alarm και video loss. Μπορούν να επιλεχθούν και τα δύο. Σημείωση: Το του αποστολέα πρέπει να υποστηρίζει SMTP. 80

81 (5)Access Control (Εικόνα 55) Εικόνα 55 List Rule: Επιλέξτε μεταξύ don't use, allow access και refused to visit. Starting IP: Απεικόνιση της πρώτης Διεύθυνσης IP. Ending IP: Απεικόνιση της Διεύθυνσης IP. Add: Για προσθήκη Διεύθυνσης IP. Delete: Για διαγραφή Διεύθυνσης IP Ρυθμίσεις Συστήματος (1) Time (Εικόνα 56) 81

82 Εικόνα 56 Remote Controler: Για ονομασία του κάθε τηλεχειριστηρίου, σε περίπτωση που χρησιμοποιείται περισσότερα από ένα καταγραφικά και τα χειρίζεστε στον ίδιο χώρο, ώστε να μην μπερδεύονται μεταξύ τους. Device Name: Για ονομασία της συσκευής, σε περίπτωση που χρησιμοποιείται περισσότερα από ένα καταγραφικά και τα χειρίζεστε στον ίδιο χώρο, ώστε να μην μπερδεύονται μεταξύ τους. Date Mode: Επιλέξτε τρόπο εμφάνισης της ώρας ανάμεσα σε τρεις διαφορετικούς. Time Mode: Επιλέξτε τρόπο εμφάνισης της ώρας ανάμεσα σε 24ωρη ή 12ωρη. System Date: Η τρέχουσα ημερομηνία. System Time: Η τρέχουσα ώρα. Daylight-saving mode: Επιλογή θερινής ώρας. Set Time: Επιβεβαιώστε την αλλαγή ώρας. 82

83 (2) HDD Management (Εικόνα 57) Εικόνα 57 Disk Full: Όταν ο σκληρός δίσκος γεμίζει επιλέξτε είτε να σβήνει τις παλαιότερες κατά σειρά εγγραφές, είτε να σταματάει την εγγραφή. File Time: Αυτόματη δημιουργία νέων αρχείων εγγραφής με μέγεθος ρυθμιζόμενο μεταξύ λεπτά. Recording Bit-rate: Δείχνει το συνολικό bitrate της εγγραφής Recording Time: Χρονική διάρκεια εγγραφής. Για διαγραφή όλων των εγγραφών πατήστε formatting. Κόλπο: Πριν διαμορφώσετε το σκληρό δίσκο διακόψτε πρώτα όλες τις εγγραφές & ελέγξτε ότι έχετε ρυθμίσει σωστή ώρα και ημερομηνία 83

84 (3) User Management (Εικόνα 58) User: Το μήκος χαρακτήρων είναι μέχρι 8 bytes, αγνοήστε τα κενά μεταξύ τους. Μπορεί να είναι γράμματα, αριθμοί και άλλα σύμβολα με μέγιστο μήκος 8. Δεν είναι αποδεκτό το όνομα χρήστη σαν κωδικός. Εικόνα 58 User Rights: Ρυθμίστε τα ανάλογα με τις απαιτήσεις σας. Add User: Εισαγωγή νέου χρήστη, που σημαίνει και εισαγωγή νέων κωδικών. Πατήστε save για προσθήκη χρήστη. Delete User: Επιλέξτε τον υπό διαγραφή χρήστη και πατήστε "yes" για απομάκρυνσή του. Edit User: Για να διαμορφώσετε ένα χρήστη θα πρέπει να έχετε τα απαραίτητα δικαιώματα. Edit Password: Επιλέξτε τον λογαριασμό που θέλετε να αλλάξετε το password και εισάγετε το νέο password δύο φορές, η δεύτερη για επιβεβαίωση. Πατήστε save για αποθήκευση password. Το password πρέπει να είναι μεταξύ 0 ~ 8 bits. (4) Alarm Setup (Εικόνα 59) Εικόνα 59 84

85 Alarm Input: Αν θέλετε οι ρυθμίσεις σας να περάσουν σε όλα ή σε κάποια κανάλια alarm. Input Type: Επιλέξτε τύπο Alarm μεταξύ open/closed type. Clear Alarm: Διακοπή του alarm video και της εξόδου alarm. Δεν διαγράφεται, μπορεί να σημάνει ξανά συναγερμό. PTZ Relate: Όταν υπάρχει alarm στην κάμερα PTZ. Trigger Recording: Επιλέξτε κανάλι video, όταν ενεργοποιείται συναγερμός. Alarm Output: Επιλέξτε έξοδο alarm όταν ενεργοποιείται συναγερμός. (5) Output Management (Εικόνα 60) Εικόνα 60 Buzzer Output: Στα ρυθμισμένα χρονικά όρια, όταν η είσοδος δεχθεί συναγερμό η έξοδος θα δώσει buzzer. Send Στα ρυθμισμένα χρονικά όρια όταν η είσοδος δεχθεί συναγερμό θα σταλθεί σχετική πληροφορία, όπως το είδος alarm, φωτογραφίες, όνομα συσκευής, ID συσκευής, κτλ, στο mailbox του παραλήπτη. Alarm Output: Στα ρυθμισμένα χρονικά όρια, όταν η είσοδος δεχθεί συναγερμό η έξοδος θα δώσει συναγερμό. 85

86 Διαχείριση Συστήματος (1) System Upgrade (Εικόνα 61) Εικόνα 61 Δείχνει τις εκδόσεις hardware και software version και την ημερομηνία έκδοσής τους. Πατήστε software upgrade και αυτόματα θα αρχίσει η εύρεση του αρχείου αναβάθμισης. Σημείωση: Η συσκευή μπορεί να αναβαθμιστεί από USB, μέσω IE, είτε μέσω client software. USB mode: Για να γίνει η αναβάθμιση από USB βεβαιωθείτε αρχικά ότι έχει συνδεθεί σωστά και αφετέρου ότι το αρχείο αναβάθμισης βρίσκεται κατευθείαν μέσα USB και όχι σε κάποιο φάκελο. Μετά την επιτυχή αναβάθμιση θα ακολουθήσει επανεκκίνηση. Η αναβάθμιση γίνεται με ευθύνη του χρήστη και με αρχείο που θα κατεβάσετε μόνο από το επίσημο site της STAM Electronics 86

87 (2) Log Search (Εικόνα 62) Εικόνα 62 Date Search: Ανίχνευση βάσει ημερομηνίας. Log Type: Επιλογή μεταξύ all, operation log, set diaries, alarm log και error log. Σημείωση: με τα πλήκτρα βέλους δεξιό αριστερό, μπορείτε να κινηθείτε μπρος - πίσω. (3) Default (Εικόνα 63) Εικόνα 63 87

88 Η επαναφορά στις εργοστασιακές ρυθμίσεις μπορεί να γίνει σύμφωνα με τις προτιμήσεις σας, αφού μπορείτε να επιλέξετε εσείς σε ποια μενού θα γίνει επαναφορά και σε ποια όχι. Tip: χρώμα μενού, γλώσσα, μορφή ημερομηνία, video format, ΔιεύθυνσηIP, λογαριασμός χρήστης, κ.ά. δεν επαναφέρονται. (4) Exception Handling (Εικόνα 64) Εικόνα 64 Exception Type: Επιλέξτε αφύσικη συμπεριφορά δίσκου μεταξύ hard disk full, hard disk errors και network connection. Buzzer: Επιλέξτε τι θα κάνει ο buzzer για κάθε αφύσικη συμπεριφορά δίσκου. 88

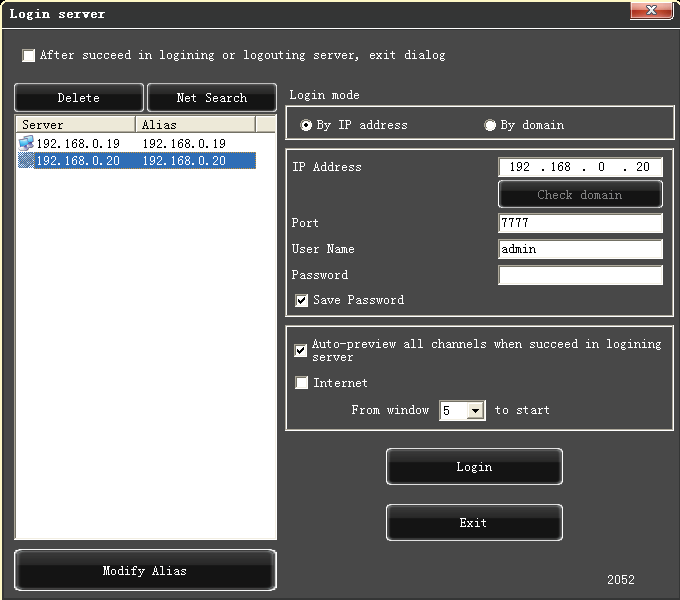

89 Προεπισκόπηση IE Σύνδεση στο interface Εισαγωγή Διεύθυνσης IP (Εικόνα 65) Η Διεύθυνση IP είναι Εικόνα 65 89

90 Εικόνα Ρυθμίσεις Συστήματος Πατήστε, στην εικόνα για να την ρυθμίσετε. Μετά επιλέξτε save (Εικόνα 67). Εικόνα 67 90

91 Εικόνα 68 91

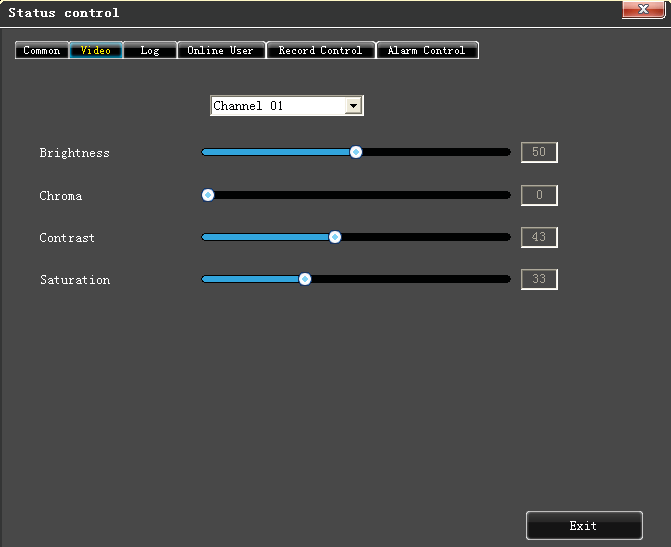

92 Έλεγχος Κατάστασης Στον έλεγχο κατάστασης μπορείτε να επανεκκινήσετε ή να κλείσετε την συσκευή, όπως και να μπείτε απομακρυσμένα σε αυτή Remote upgrade: Αναβάθμιση μέσω αρχείου που βρίσκεται στο PC Log: Έρευνα στις ενέργειες της συσκευής (Εικόνα 69) Εικόνα 69 92

93 Εικόνα 70 93

94 Εικόνα 71 Εικόνα Οδηγίες για Εφαρμογή σε Κινητό Asee+ Υποστηρίζονται τα κινητά τηλέφωνα με λειτουργικό σύστημα Android, Blackberry και iphone. 1) Απόκτηση του client software Η μορφή του client software εξαρτάται από την πλατφόρμα που πρόκειται να το εγκαταστήσετε. Συγκεκριμένα υπάρχει στις εξής μορφές: 1. Asee.apk: Έκδοση για κινητά τηλέφωνα με λογισμικό Android. 2. ASee.cod & ASee.alx: Έκδοση για κινητά τηλέφωνα με λογισμικό BlackBerry. 3. ASee.sisx: Έκδοση για κινητά τηλέφωνα με λογισμικό Symbian. 94
