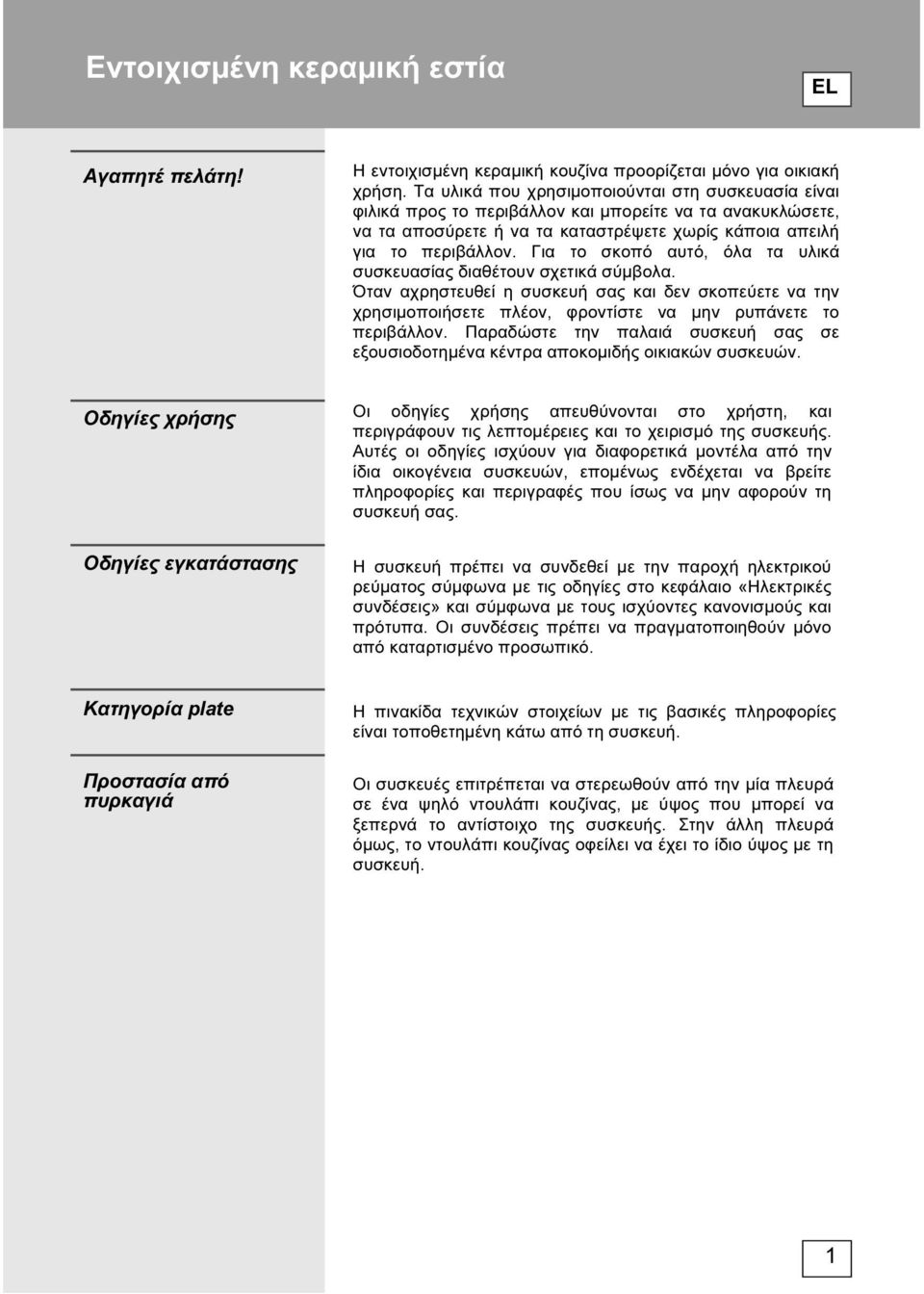

1 Εντοιχισμένη κεραμική εστία EL Αγαπητέ πελάτη! Η εντοιχισμένη κεραμική κουζίνα προορίζεται μόνο για οικιακή χρήση. Τα υλικά που χρησιμοποιούνται στη συσκευασία είναι φιλικά προς το περιβάλλον και μπορείτε να τα ανακυκλώσετε, να τα αποσύρετε ή να τα καταστρέψετε χωρίς κάποια απειλή για το περιβάλλον. Για το σκοπό αυτό, όλα τα υλικά συσκευασίας διαθέτουν σχετικά σύμβολα. Όταν αχρηστευθεί η συσκευή σας και δεν σκοπεύετε να την χρησιμοποιήσετε πλέον, φροντίστε να μην ρυπάνετε το περιβάλλον. Παραδώστε την παλαιά συσκευή σας σε εξουσιοδοτημένα κέντρα αποκομιδής οικιακών συσκευών. Οδηγίες χρήσης Οδηγίες εγκατάστασης Οι οδηγίες χρήσης απευθύνονται στο χρήστη, και περιγράφουν τις λεπτομέρειες και το χειρισμό της συσκευής. Αυτές οι οδηγίες ισχύουν για διαφορετικά μοντέλα από την ίδια οικογένεια συσκευών, επομένως ενδέχεται να βρείτε πληροφορίες και περιγραφές που ίσως να μην αφορούν τη συσκευή σας. Η συσκευή πρέπει να συνδεθεί με την παροχή ηλεκτρικού ρεύματος σύμφωνα με τις οδηγίες στο κεφάλαιο «Ηλεκτρικές συνδέσεις» και σύμφωνα με τους ισχύοντες κανονισμούς και πρότυπα. Οι συνδέσεις πρέπει να πραγματοποιηθούν μόνο από καταρτισμένο προσωπικό. Κατηγορία plate Προστασία από πυρκαγιά Η πινακίδα τεχνικών στοιχείων με τις βασικές πληροφορίες είναι τοποθετημένη κάτω από τη συσκευή. Οι συσκευές επιτρέπεται να στερεωθούν από την μία πλευρά σε ένα ψηλό ντουλάπι κουζίνας, με ύψος που μπορεί να ξεπερνά το αντίστοιχο της συσκευής. Στην άλλη πλευρά όμως, το ντουλάπι κουζίνας οφείλει να έχει το ίδιο ύψος με τη συσκευή. 1

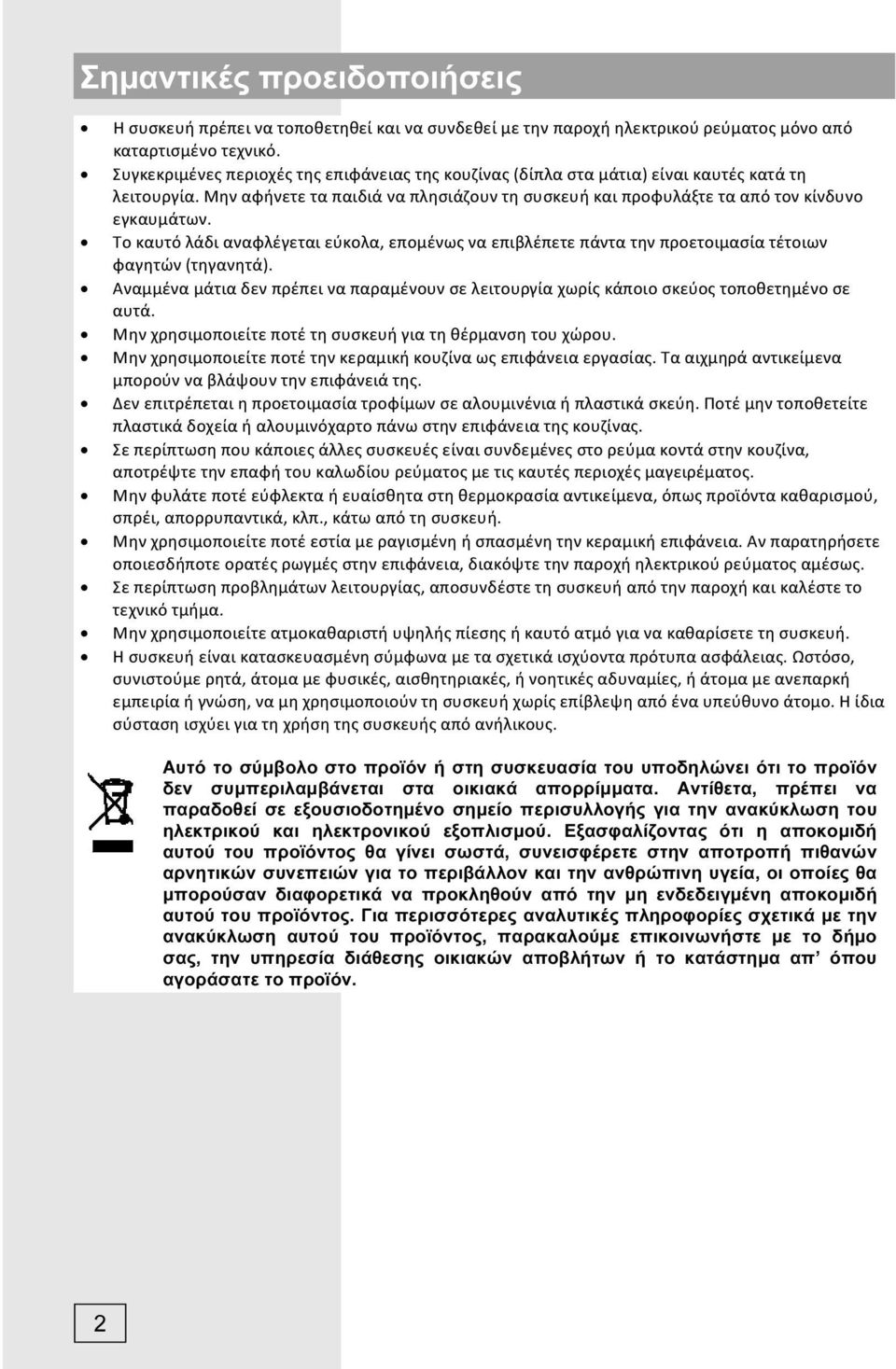

2 Σημαντικές προειδοποιήσεις Η συσκευή πρέπει να τοποθετηθεί και να συνδεθεί με την παροχή ηλεκτρικού ρεύματος μόνο από καταρτισμένο τεχνικό. Συγκεκριμένες περιοχές της επιφάνειας της κουζίνας (δίπλα στα μάτια) είναι καυτές κατά τη λειτουργία. Μην αφήνετε τα παιδιά να πλησιάζουν τη συσκευή και προφυλάξτε τα από τον κίνδυνο εγκαυμάτων. Το καυτό λάδι αναφλέγεται εύκολα, επομένως να επιβλέπετε πάντα την προετοιμασία τέτοιων φαγητών (τηγανητά). Αναμμένα μάτια δεν πρέπει να παραμένουν σε λειτουργία χωρίς κάποιο σκεύος τοποθετημένο σε αυτά. Μην χρησιμοποιείτε ποτέ τη συσκευή για τη θέρμανση του χώρου. Μην χρησιμοποιείτε ποτέ την κεραμική κουζίνα ως επιφάνεια εργασίας. Τα αιχμηρά αντικείμενα μπορούν να βλάψουν την επιφάνειά της. Δεν επιτρέπεται η προετοιμασία τροφίμων σε αλουμινένια ή πλαστικά σκεύη. Ποτέ μην τοποθετείτε πλαστικά δοχεία ή αλουμινόχαρτο πάνω στην επιφάνεια της κουζίνας. Σε περίπτωση που κάποιες άλλες συσκευές είναι συνδεμένες στο ρεύμα κοντά στην κουζίνα, αποτρέψτε την επαφή του καλωδίου ρεύματος με τις καυτές περιοχές μαγειρέματος. Μην φυλάτε ποτέ εύφλεκτα ή ευαίσθητα στη θερμοκρασία αντικείμενα, όπως προϊόντα καθαρισμού, σπρέι, απορρυπαντικά, κλπ., κάτω από τη συσκευή. Μην χρησιμοποιείτε ποτέ εστία με ραγισμένη ή σπασμένη την κεραμική επιφάνεια. Αν παρατηρήσετε οποιεσδήποτε ορατές ρωγμές στην επιφάνεια, διακόψτε την παροχή ηλεκτρικού ρεύματος αμέσως. Σε περίπτωση προβλημάτων λειτουργίας, αποσυνδέστε τη συσκευή από την παροχή και καλέστε το τεχνικό τμήμα. Μην χρησιμοποιείτε ατμοκαθαριστή υψηλής πίεσης ή καυτό ατμό για να καθαρίσετε τη συσκευή. Η συσκευή είναι κατασκευασμένη σύμφωνα με τα σχετικά ισχύοντα πρότυπα ασφάλειας. Ωστόσο, συνιστούμε ρητά, άτομα με φυσικές, αισθητηριακές, ή νοητικές αδυναμίες, ή άτομα με ανεπαρκή εμπειρία ή γνώση, να μη χρησιμοποιούν τη συσκευή χωρίς επίβλεψη από ένα υπεύθυνο άτομο. Η ίδια σύσταση ισχύει για τη χρήση της συσκευής από ανήλικους. Αυτό το σύμβολο στο προϊόν ή στη συσκευασία του υποδηλώνει ότι το προϊόν δεν συμπεριλαμβάνεται στα οικιακά απορρίμματα. Αντίθετα, πρέπει να παραδοθεί σε εξουσιοδοτημένο σημείο περισυλλογής για την ανακύκλωση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας ότι η αποκομιδή αυτού του προϊόντος θα γίνει σωστά, συνεισφέρετε στην αποτροπή πιθανών αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από την μη ενδεδειγμένη αποκομιδή αυτού του προϊόντος. Για περισσότερες αναλυτικές πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το δήμο σας, την υπηρεσία διάθεσης οικιακών αποβλήτων ή το κατάστημα απ όπου αγοράσατε το προϊόν. 2

3 Επιφάνεια κεραμικής εστίας 1 Εμπρός ζώνη μαγειρέματος 2 Πίσω ζώνη μαγειρέματος 3 Πίνακας ελέγχου Στοιχεία ελέγχου εστίας A αισθητήρας απενεργοποίησης λειτουργίας (πλήκτρο) B αισθητήρας on/off C αισθητήρας για μείωση (-) D αισθητήρας για αύξηση (+) F φωτεινή ένδειξη απενεργοποίησης θερμαινόμενης εστίας I φωτεινή ένδειξη για την ενεργοποίηση του εξωτερικού κυκλώματος της διπλής ζώνης K αισθητήρας διπλής ζώνης L αισθητήρας για ζώνη μαγειρέματος M ένδειξη επιπέδου έντασης θέρμανσης N σύμβολο ενεργοποίησης της ζώνης μαγειρέματος 3

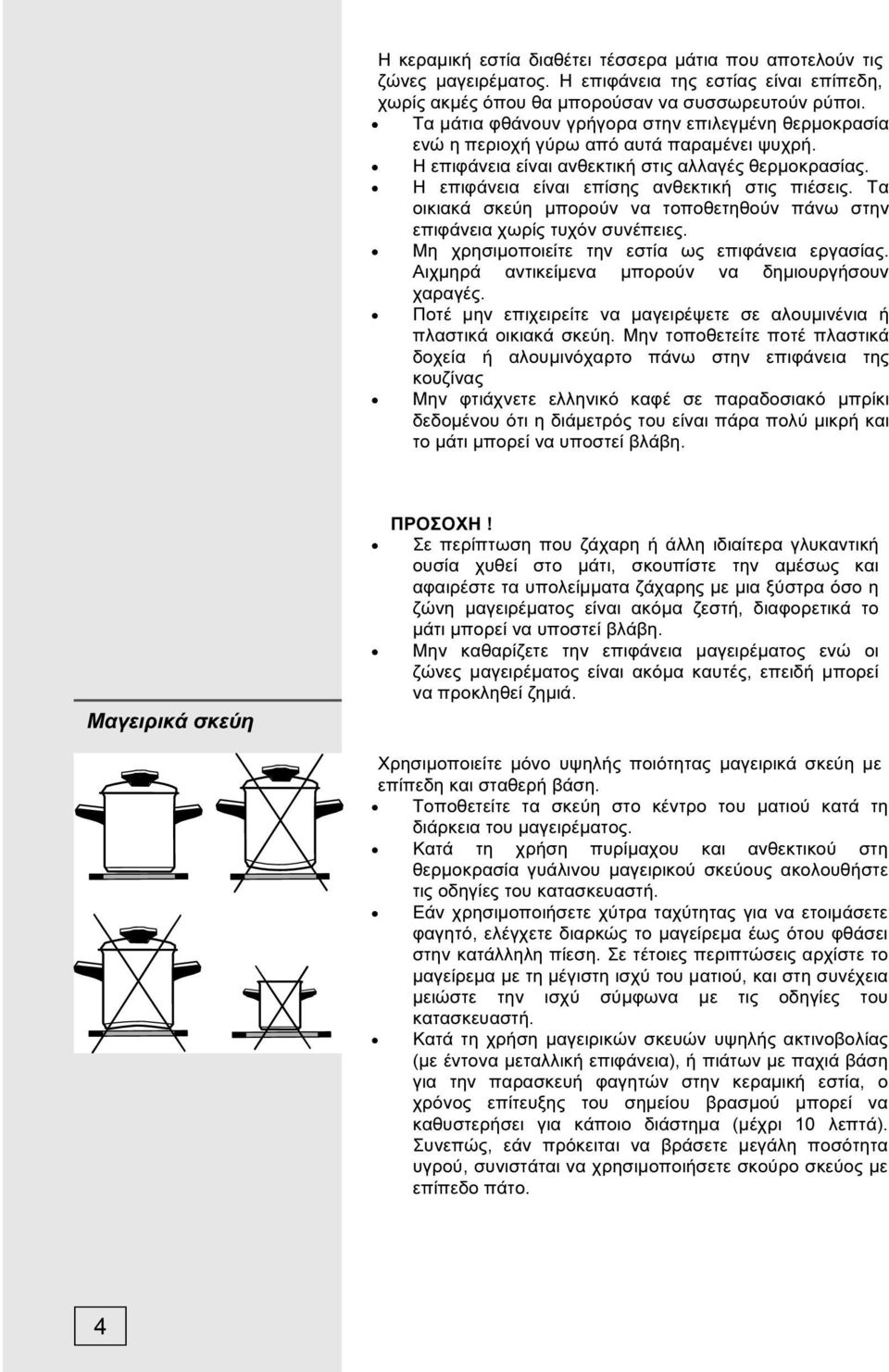

4 Η κεραμική εστία διαθέτει τέσσερα μάτια που αποτελούν τις ζώνες μαγειρέματος. Η επιφάνεια της εστίας είναι επίπεδη, χωρίς ακμές όπου θα μπορούσαν να συσσωρευτούν ρύποι. Τα μάτια φθάνουν γρήγορα στην επιλεγμένη θερμοκρασία ενώ η περιοχή γύρω από αυτά παραμένει ψυχρή. Η επιφάνεια είναι ανθεκτική στις αλλαγές θερμοκρασίας. Η επιφάνεια είναι επίσης ανθεκτική στις πιέσεις. Τα οικιακά σκεύη μπορούν να τοποθετηθούν πάνω στην επιφάνεια χωρίς τυχόν συνέπειες. Μη χρησιμοποιείτε την εστία ως επιφάνεια εργασίας. Αιχμηρά αντικείμενα μπορούν να δημιουργήσουν χαραγές. Ποτέ μην επιχειρείτε να μαγειρέψετε σε αλουμινένια ή πλαστικά οικιακά σκεύη. Μην τοποθετείτε ποτέ πλαστικά δοχεία ή αλουμινόχαρτο πάνω στην επιφάνεια της κουζίνας Μην φτιάχνετε ελληνικό καφέ σε παραδοσιακό μπρίκι δεδομένου ότι η διάμετρός του είναι πάρα πολύ μικρή και το μάτι μπορεί να υποστεί βλάβη. Μαγειρικά σκεύη ΠΡΟΣΟΧΗ! Σε περίπτωση που ζάχαρη ή άλλη ιδιαίτερα γλυκαντική ουσία χυθεί στο μάτι, σκουπίστε την αμέσως και αφαιρέστε τα υπολείμματα ζάχαρης με μια ξύστρα όσο η ζώνη μαγειρέματος είναι ακόμα ζεστή, διαφορετικά το μάτι μπορεί να υποστεί βλάβη. Μην καθαρίζετε την επιφάνεια μαγειρέματος ενώ οι ζώνες μαγειρέματος είναι ακόμα καυτές, επειδή μπορεί να προκληθεί ζημιά. Χρησιμοποιείτε μόνο υψηλής ποιότητας μαγειρικά σκεύη με επίπεδη και σταθερή βάση. Τοποθετείτε τα σκεύη στο κέντρο του ματιού κατά τη διάρκεια του μαγειρέματος. Κατά τη χρήση πυρίμαχου και ανθεκτικού στη θερμοκρασία γυάλινου μαγειρικού σκεύους ακολουθήστε τις οδηγίες του κατασκευαστή. Εάν χρησιμοποιήσετε χύτρα ταχύτητας για να ετοιμάσετε φαγητό, ελέγχετε διαρκώς το μαγείρεμα έως ότου φθάσει στην κατάλληλη πίεση. Σε τέτοιες περιπτώσεις αρχίστε το μαγείρεμα με τη μέγιστη ισχύ του ματιού, και στη συνέχεια μειώστε την ισχύ σύμφωνα με τις οδηγίες του κατασκευαστή. Κατά τη χρήση μαγειρικών σκευών υψηλής ακτινοβολίας (με έντονα μεταλλική επιφάνεια), ή πιάτων με παχιά βάση για την παρασκευή φαγητών στην κεραμική εστία, ο χρόνος επίτευξης του σημείου βρασμού μπορεί να καθυστερήσει για κάποιο διάστημα (μέχρι 10 λεπτά). Συνεπώς, εάν πρόκειται να βράσετε μεγάλη ποσότητα υγρού, συνιστάται να χρησιμοποιήσετε σκούρο σκεύος με επίπεδο πάτο. 4

5 Η ζώνη μαγειρέματος μπορεί να καταστραφεί: Εάν παραμείνει σε λειτουργία χωρίς κάποιο μαγειρικό σκεύος πάνω της, ή με άδειο μαγειρικό σκεύος. Εάν χρησιμοποιήσετε ακατάλληλο μαγειρικό σκεύος: σκεβρωμένη κατσαρόλα ή σκεύος με μικρή διάμετρο (παραδοσιακό μπρίκι καφέ). Η χρήση μαγειρικού σκεύους τερακότας (άργιλος) είναι πιθανό να δημιουργήσει χαραγές πάνω στην κεραμική επιφάνεια. Πριν τοποθετήσετε κάποιο μαγειρικό σκεύος πάνω στην επιφάνεια σκουπίστε επιμελώς τη βάση του, ώστε να βελτιώσετε την αγωγή της θερμότητας και να προστατεύσετε την εστία από ζημιά. Συμβουλές εξοικονόμησης ενέργειας Όταν αγοράζετε μαγειρικά σκεύη να προσέχετε την επιλογή του μεγέθους: η διάμετρος του σκεύους αφορά συνήθως το πάνω χείλος του σκεύους, το οποίο συχνά είναι μεγαλύτερο από το κατώτατο σημείο του σκεύους. Οι χύτρες ταχύτητος (οικονομικά σκεύη), που χρησιμοποιούν την πίεση στο ερμητικά σφραγισμένο εσωτερικό, είναι ιδιαίτερα οικονομικές, και εξοικονομούν χρόνο και ενέργεια. Ο μικρότερος χρόνος μαγειρέματος διατηρεί περισσότερες βιταμίνες στα τρόφιμα. Αφήνετε πάντα αρκετό νερό στις χύτρες ταχύτητας, διαφορετικά μπορεί να προκληθεί υπερθέρμανση που μπορεί να βλάψει τόσο το σκεύος όσο και το μάτι. Σκεπάζετε πάντα τα μαγειρικά σκεύη με καπάκι κατάλληλου μεγέθους. Χρησιμοποιήστε κατάλληλο μέγεθος σκευών για την ποσότητα των τροφίμων που μαγειρεύετε. Εάν χρησιμοποιήσετε υπερβολικά μεγάλο σκεύος για μικρή ποσότητα φαγητού, θα καταναλώσετε σημαντικά μεγαλύτερη ενέργεια. 5

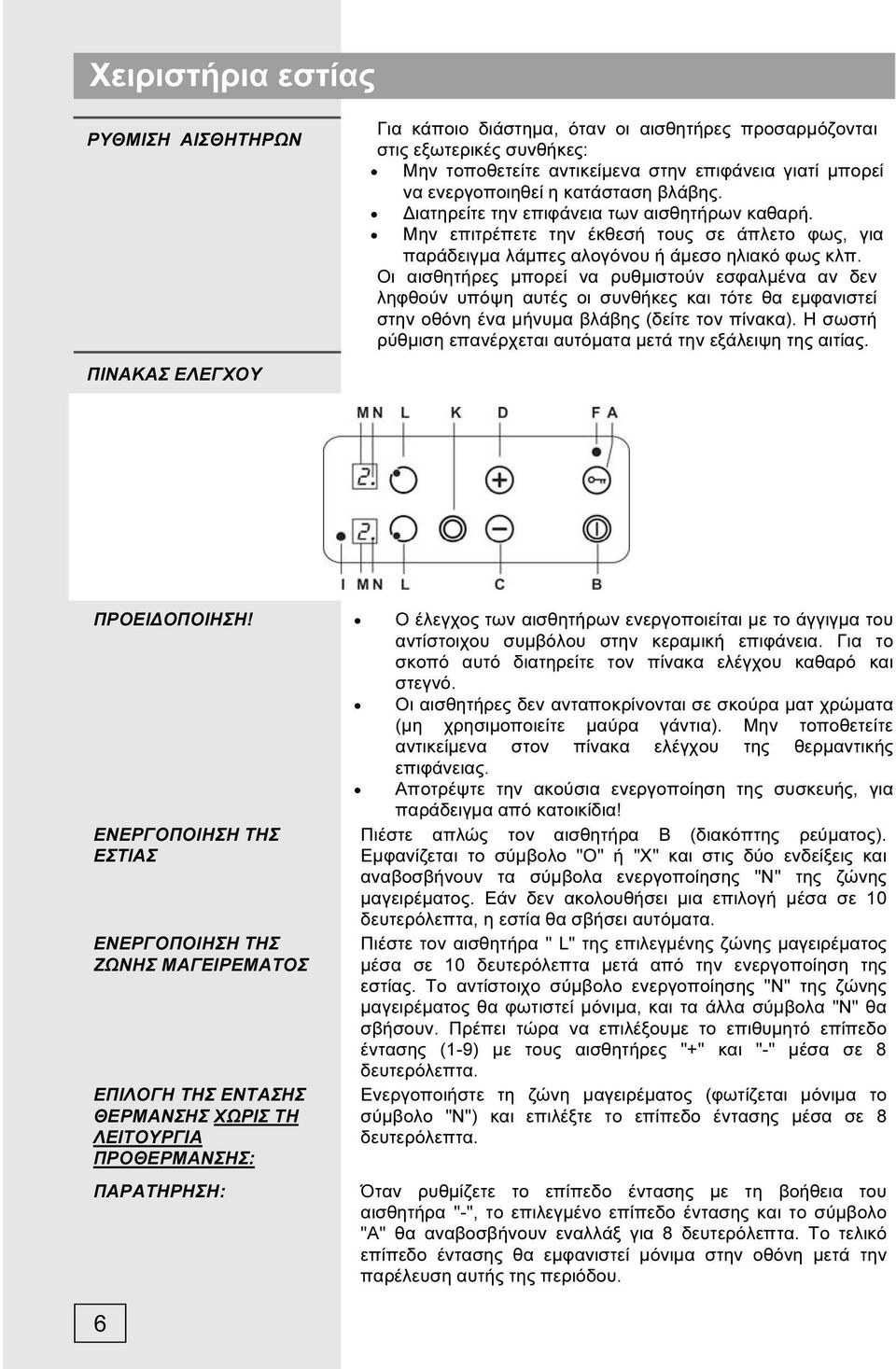

6 Χειριστήρια εστίας ΡΥΘΜΙΣΗ ΑΙΣΘΗΤΗΡΩΝ ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ Για κάποιο διάστημα, όταν οι αισθητήρες προσαρμόζονται στις εξωτερικές συνθήκες: Μην τοποθετείτε αντικείμενα στην επιφάνεια γιατί μπορεί να ενεργοποιηθεί η κατάσταση βλάβης. Διατηρείτε την επιφάνεια των αισθητήρων καθαρή. Μην επιτρέπετε την έκθεσή τους σε άπλετο φως, για παράδειγμα λάμπες αλογόνου ή άμεσο ηλιακό φως κλπ. Οι αισθητήρες μπορεί να ρυθμιστούν εσφαλμένα αν δεν ληφθούν υπόψη αυτές οι συνθήκες και τότε θα εμφανιστεί στην οθόνη ένα μήνυμα βλάβης (δείτε τον πίνακα). Η σωστή ρύθμιση επανέρχεται αυτόματα μετά την εξάλειψη της αιτίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ο έλεγχος των αισθητήρων ενεργοποιείται με το άγγιγμα του αντίστοιχου συμβόλου στην κεραμική επιφάνεια. Για το σκοπό αυτό διατηρείτε τον πίνακα ελέγχου καθαρό και στεγνό. Οι αισθητήρες δεν ανταποκρίνονται σε σκούρα ματ χρώματα (μη χρησιμοποιείτε μαύρα γάντια). Μην τοποθετείτε αντικείμενα στον πίνακα ελέγχου της θερμαντικής επιφάνειας. Αποτρέψτε την ακούσια ενεργοποίηση της συσκευής, για παράδειγμα από κατοικίδια! ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΣΤΙΑΣ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΖΩΝΗΣ ΜΑΓΕΙΡΕΜΑΤΟΣ ΕΠΙΛΟΓΗ ΤΗΣ ΕΝΤΑΣΗΣ ΘΕΡΜΑΝΣΗΣ ΧΩΡΙΣ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΘΕΡΜΑΝΣΗΣ: ΠΑΡΑΤΗΡΗΣΗ: 6 Πιέστε απλώς τον αισθητήρα Β (διακόπτης ρεύματος). Εμφανίζεται το σύμβολο "Ο" ή "Χ" και στις δύο ενδείξεις και αναβοσβήνουν τα σύμβολα ενεργοποίησης "Ν" της ζώνης μαγειρέματος. Εάν δεν ακολουθήσει μια επιλογή μέσα σε 10 δευτερόλεπτα, η εστία θα σβήσει αυτόματα. Πιέστε τον αισθητήρα " L" της επιλεγμένης ζώνης μαγειρέματος μέσα σε 10 δευτερόλεπτα μετά από την ενεργοποίηση της εστίας. Το αντίστοιχο σύμβολο ενεργοποίησης "Ν" της ζώνης μαγειρέματος θα φωτιστεί μόνιμα, και τα άλλα σύμβολα "Ν" θα σβήσουν. Πρέπει τώρα να επιλέξουμε το επιθυμητό επίπεδο έντασης (1-9) με τους αισθητήρες "+" και "-" μέσα σε 8 δευτερόλεπτα. Ενεργοποιήστε τη ζώνη μαγειρέματος (φωτίζεται μόνιμα το σύμβολο "Ν") και επιλέξτε το επίπεδο έντασης μέσα σε 8 δευτερόλεπτα. Όταν ρυθμίζετε το επίπεδο έντασης με τη βοήθεια του αισθητήρα "-", το επιλεγμένο επίπεδο έντασης και το σύμβολο "A" θα αναβοσβήνουν εναλλάξ για 8 δευτερόλεπτα. Το τελικό επίπεδο έντασης θα εμφανιστεί μόνιμα στην οθόνη μετά την παρέλευση αυτής της περιόδου.

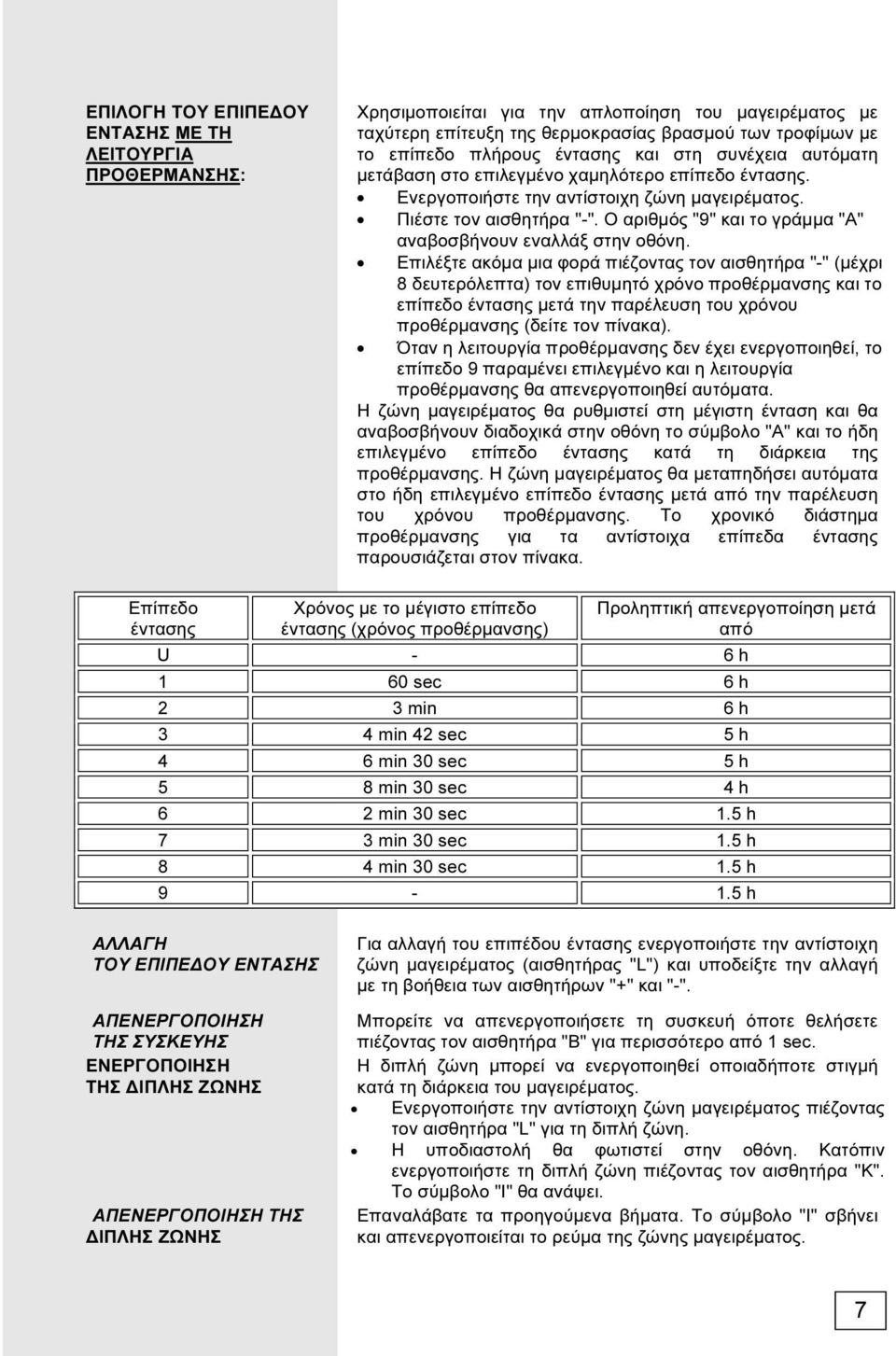

7 ΕΠΙΛΟΓΗ ΤΟΥ ΕΠΙΠΕΔΟΥ ΕΝΤΑΣΗΣ ΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΠΡΟΘΕΡΜΑΝΣΗΣ: Χρησιμοποιείται για την απλοποίηση του μαγειρέματος με ταχύτερη επίτευξη της θερμοκρασίας βρασμού των τροφίμων με το επίπεδο πλήρους έντασης και στη συνέχεια αυτόματη μετάβαση στο επιλεγμένο χαμηλότερο επίπεδο έντασης. Ενεργοποιήστε την αντίστοιχη ζώνη μαγειρέματος. Πιέστε τον αισθητήρα "-". Ο αριθμός "9" και το γράμμα "A" αναβοσβήνουν εναλλάξ στην οθόνη. Επιλέξτε ακόμα μια φορά πιέζοντας τον αισθητήρα "-" (μέχρι 8 δευτερόλεπτα) τον επιθυμητό χρόνο προθέρμανσης και το επίπεδο έντασης μετά την παρέλευση του χρόνου προθέρμανσης (δείτε τον πίνακα). Όταν η λειτουργία προθέρμανσης δεν έχει ενεργοποιηθεί, το επίπεδο 9 παραμένει επιλεγμένο και η λειτουργία προθέρμανσης θα απενεργοποιηθεί αυτόματα. Η ζώνη μαγειρέματος θα ρυθμιστεί στη μέγιστη ένταση και θα αναβοσβήνουν διαδοχικά στην οθόνη το σύμβολο "A" και το ήδη επιλεγμένο επίπεδο έντασης κατά τη διάρκεια της προθέρμανσης. Η ζώνη μαγειρέματος θα μεταπηδήσει αυτόματα στο ήδη επιλεγμένο επίπεδο έντασης μετά από την παρέλευση του χρόνου προθέρμανσης. Το χρονικό διάστημα προθέρμανσης για τα αντίστοιχα επίπεδα έντασης παρουσιάζεται στον πίνακα. Επίπεδο έντασης Χρόνος με το μέγιστο επίπεδο έντασης (χρόνος προθέρμανσης) Προληπτική απενεργοποίηση μετά από U - 6 h 1 60 sec 6 h 2 3 min 6 h 3 4 min 42 sec 5 h 4 6 min 30 sec 5 h 5 8 min 30 sec 4 h 6 2 min 30 sec 1.5 h 7 3 min 30 sec 1.5 h 8 4 min 30 sec 1.5 h h ΑΛΛΑΓΗ ΤΟΥ ΕΠΙΠΕΔΟΥ ΕΝΤΑΣΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΔΙΠΛΗΣ ΖΩΝΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΔΙΠΛΗΣ ΖΩΝΗΣ Για αλλαγή του επιπέδου έντασης ενεργοποιήστε την αντίστοιχη ζώνη μαγειρέματος (αισθητήρας "L") και υποδείξτε την αλλαγή με τη βοήθεια των αισθητήρων "+" και "-". Μπορείτε να απενεργοποιήσετε τη συσκευή όποτε θελήσετε πιέζοντας τον αισθητήρα "B" για περισσότερο από 1 sec. Η διπλή ζώνη μπορεί να ενεργοποιηθεί οποιαδήποτε στιγμή κατά τη διάρκεια του μαγειρέματος. Ενεργοποιήστε την αντίστοιχη ζώνη μαγειρέματος πιέζοντας τον αισθητήρα "L" για τη διπλή ζώνη. Η υποδιαστολή θα φωτιστεί στην οθόνη. Κατόπιν ενεργοποιήστε τη διπλή ζώνη πιέζοντας τον αισθητήρα "K". Το σύμβολο "I" θα ανάψει. Επαναλάβατε τα προηγούμενα βήματα. Το σύμβολο "I" σβήνει και απενεργοποιείται το ρεύμα της ζώνης μαγειρέματος. 7

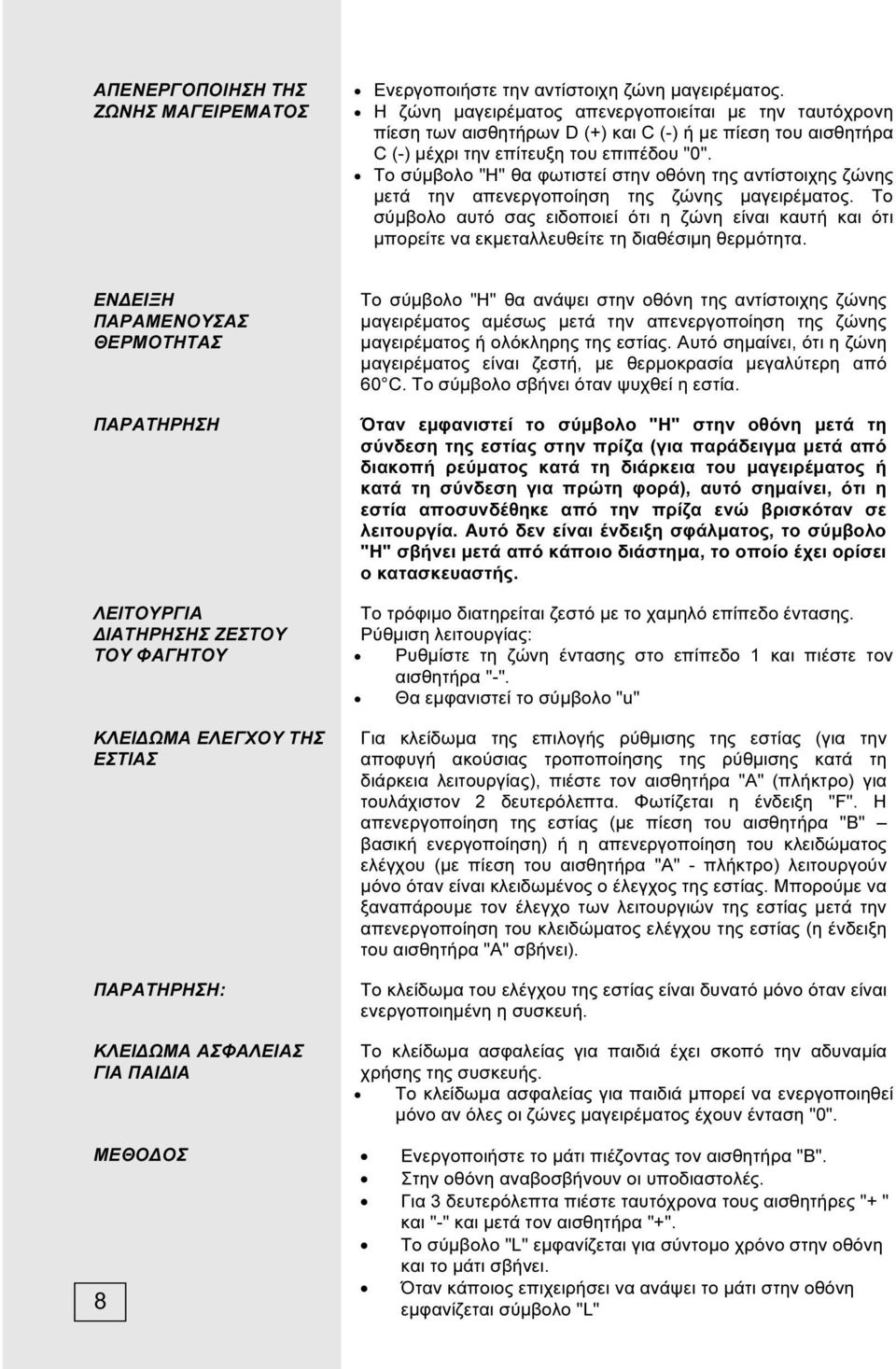

8 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΖΩΝΗΣ ΜΑΓΕΙΡΕΜΑΤΟΣ Ενεργοποιήστε την αντίστοιχη ζώνη μαγειρέματος. Η ζώνη μαγειρέματος απενεργοποιείται με την ταυτόχρονη πίεση των αισθητήρων D (+) και C (-) ή με πίεση του αισθητήρα C (-) μέχρι την επίτευξη του επιπέδου "0". Το σύμβολο "H" θα φωτιστεί στην οθόνη της αντίστοιχης ζώνης μετά την απενεργοποίηση της ζώνης μαγειρέματος. Το σύμβολο αυτό σας ειδοποιεί ότι η ζώνη είναι καυτή και ότι μπορείτε να εκμεταλλευθείτε τη διαθέσιμη θερμότητα. ΕΝΔΕΙΞΗ ΠΑΡΑΜΕΝΟΥΣΑΣ ΘΕΡΜΟΤΗΤΑΣ ΠΑΡΑΤΗΡΗΣΗ ΛΕΙΤΟΥΡΓΙΑ ΔΙΑΤΗΡΗΣΗΣ ΖΕΣΤΟΥ ΤΟΥ ΦΑΓΗΤΟΥ ΚΛΕΙΔΩΜΑ ΕΛΕΓΧΟΥ ΤΗΣ ΕΣΤΙΑΣ ΠΑΡΑΤΗΡΗΣΗ: ΚΛΕΙΔΩΜΑ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΑΙΔΙΑ Το σύμβολο "H" θα ανάψει στην οθόνη της αντίστοιχης ζώνης μαγειρέματος αμέσως μετά την απενεργοποίηση της ζώνης μαγειρέματος ή ολόκληρης της εστίας. Αυτό σημαίνει, ότι η ζώνη μαγειρέματος είναι ζεστή, με θερμοκρασία μεγαλύτερη από 60 C. Το σύμβολο σβήνει όταν ψυχθεί η εστία. Όταν εμφανιστεί το σύμβολο "H" στην οθόνη μετά τη σύνδεση της εστίας στην πρίζα (για παράδειγμα μετά από διακοπή ρεύματος κατά τη διάρκεια του μαγειρέματος ή κατά τη σύνδεση για πρώτη φορά), αυτό σημαίνει, ότι η εστία αποσυνδέθηκε από την πρίζα ενώ βρισκόταν σε λειτουργία. Αυτό δεν είναι ένδειξη σφάλματος, το σύμβολο "H" σβήνει μετά από κάποιο διάστημα, το οποίο έχει ορίσει ο κατασκευαστής. Το τρόφιμο διατηρείται ζεστό με το χαμηλό επίπεδο έντασης. Ρύθμιση λειτουργίας: Ρυθμίστε τη ζώνη έντασης στο επίπεδο 1 και πιέστε τον αισθητήρα "-". Θα εμφανιστεί το σύμβολο "u" Για κλείδωμα της επιλογής ρύθμισης της εστίας (για την αποφυγή ακούσιας τροποποίησης της ρύθμισης κατά τη διάρκεια λειτουργίας), πιέστε τον αισθητήρα "A" (πλήκτρο) για τουλάχιστον 2 δευτερόλεπτα. Φωτίζεται η ένδειξη "F". Η απενεργοποίηση της εστίας (με πίεση του αισθητήρα "B" βασική ενεργοποίηση) ή η απενεργοποίηση του κλειδώματος ελέγχου (με πίεση του αισθητήρα "A" - πλήκτρο) λειτουργούν μόνο όταν είναι κλειδωμένος ο έλεγχος της εστίας. Μπορούμε να ξαναπάρουμε τον έλεγχο των λειτουργιών της εστίας μετά την απενεργοποίηση του κλειδώματος ελέγχου της εστίας (η ένδειξη του αισθητήρα "A" σβήνει). Το κλείδωμα του ελέγχου της εστίας είναι δυνατό μόνο όταν είναι ενεργοποιημένη η συσκευή. Το κλείδωμα ασφαλείας για παιδιά έχει σκοπό την αδυναμία χρήσης της συσκευής. Το κλείδωμα ασφαλείας για παιδιά μπορεί να ενεργοποιηθεί μόνο αν όλες οι ζώνες μαγειρέματος έχουν ένταση "0". ΜΕΘΟΔΟΣ Ενεργοποιήστε το μάτι πιέζοντας τον αισθητήρα "Β". Στην οθόνη αναβοσβήνουν οι υποδιαστολές. Για 3 δευτερόλεπτα πιέστε ταυτόχρονα τους αισθητήρες "+ " και "-" και μετά τον αισθητήρα "+". Το σύμβολο "L" εμφανίζεται για σύντομο χρόνο στην οθόνη και το μάτι σβήνει. 8 Όταν κάποιος επιχειρήσει να ανάψει το μάτι στην οθόνη εμφανίζεται σύμβολο "L"

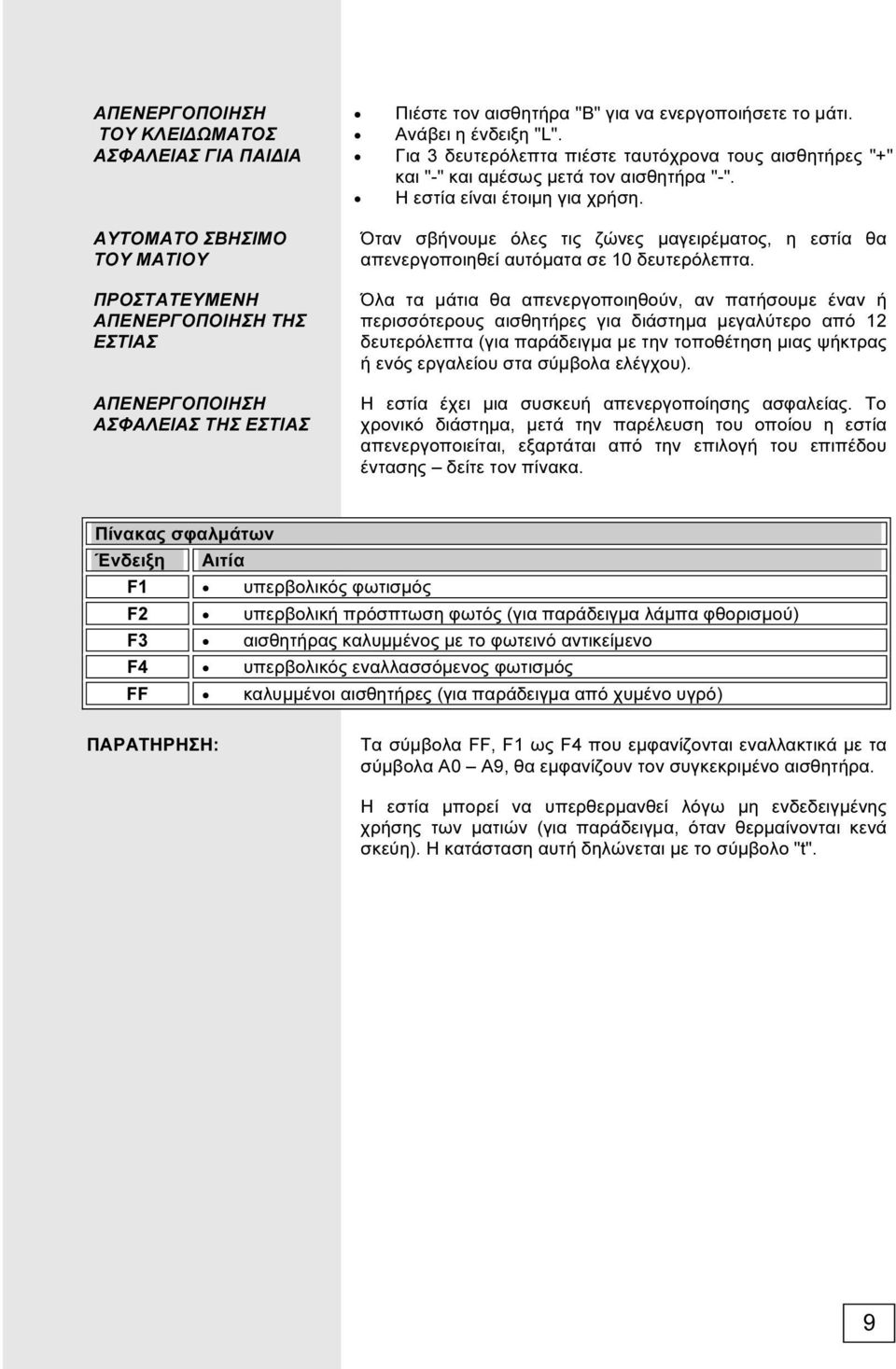

9 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΚΛΕΙΔΩΜΑΤΟΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΠΑΙΔΙΑ ΑΥΤΟΜΑΤΟ ΣΒΗΣΙΜΟ ΤΟΥ ΜΑΤΙΟΥ ΠΡΟΣΤΑΤΕΥΜΕΝΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΣΤΙΑΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ ΤΗΣ ΕΣΤΙΑΣ Πιέστε τον αισθητήρα "B" για να ενεργοποιήσετε το μάτι. Ανάβει η ένδειξη "L". Για 3 δευτερόλεπτα πιέστε ταυτόχρονα τους αισθητήρες "+" και "-" και αμέσως μετά τον αισθητήρα "-". Η εστία είναι έτοιμη για χρήση. Όταν σβήνουμε όλες τις ζώνες μαγειρέματος, η εστία θα απενεργοποιηθεί αυτόματα σε 10 δευτερόλεπτα. Όλα τα μάτια θα απενεργοποιηθούν, αν πατήσουμε έναν ή περισσότερους αισθητήρες για διάστημα μεγαλύτερο από 12 δευτερόλεπτα (για παράδειγμα με την τοποθέτηση μιας ψήκτρας ή ενός εργαλείου στα σύμβολα ελέγχου). Η εστία έχει μια συσκευή απενεργοποίησης ασφαλείας. Το χρονικό διάστημα, μετά την παρέλευση του οποίου η εστία απενεργοποιείται, εξαρτάται από την επιλογή του επιπέδου έντασης δείτε τον πίνακα. Πίνακας σφαλμάτων Ένδειξη Αιτία F1 υπερβολικός φωτισμός F2 υπερβολική πρόσπτωση φωτός (για παράδειγμα λάμπα φθορισμού) F3 αισθητήρας καλυμμένος με το φωτεινό αντικείμενο F4 υπερβολικός εναλλασσόμενος φωτισμός FF καλυμμένοι αισθητήρες (για παράδειγμα από χυμένο υγρό) ΠΑΡΑΤΗΡΗΣΗ: Τα σύμβολα FF, F1 ως F4 που εμφανίζονται εναλλακτικά με τα σύμβολα A0 A9, θα εμφανίζουν τον συγκεκριμένο αισθητήρα. Η εστία μπορεί να υπερθερμανθεί λόγω μη ενδεδειγμένης χρήσης των ματιών (για παράδειγμα, όταν θερμαίνονται κενά σκεύη). Η κατάσταση αυτή δηλώνεται με το σύμβολο "t". 9

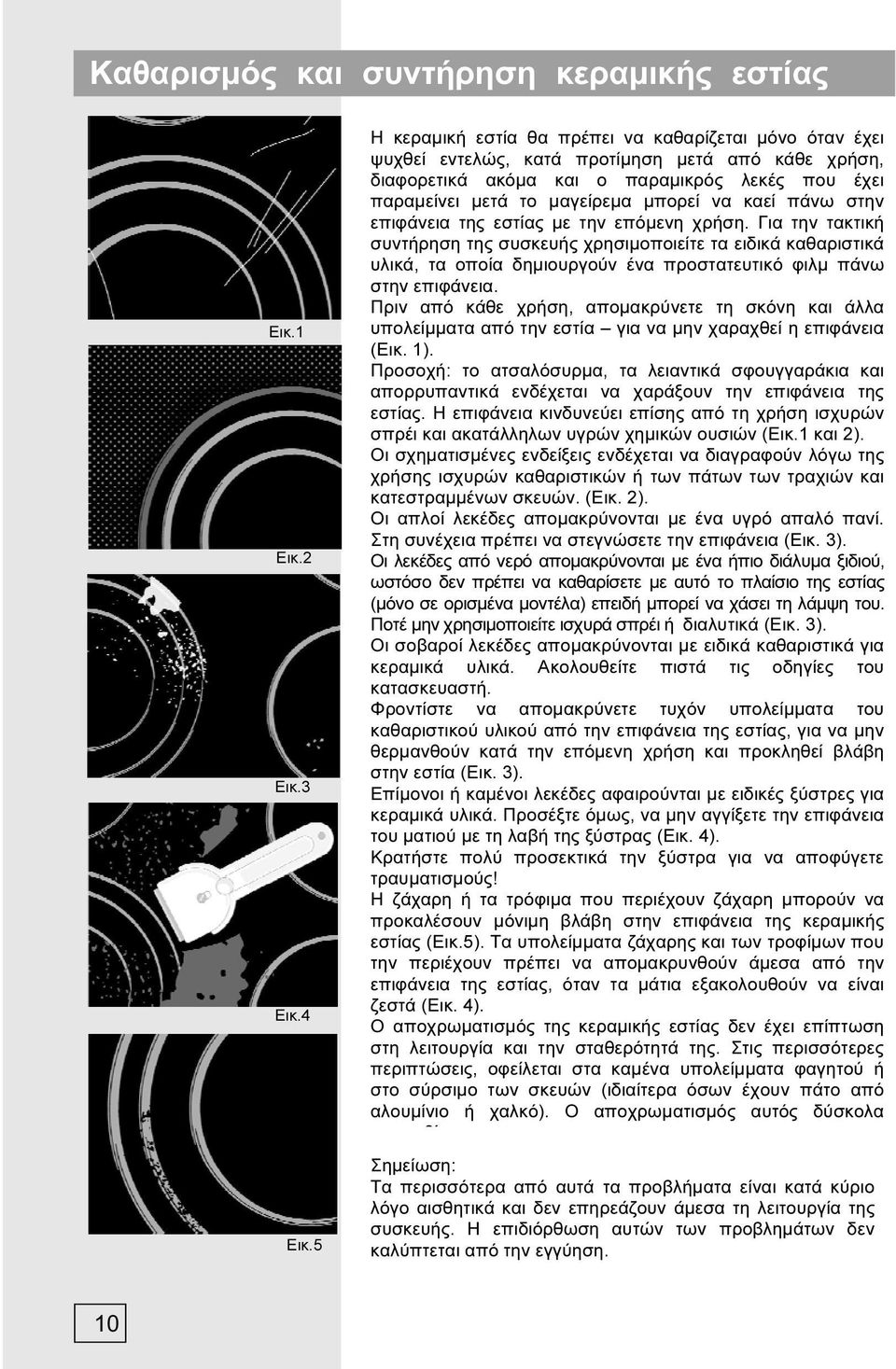

10 Καθαρισμός και συντήρηση κεραμικής εστίας Εικ.1 Εικ.2 Εικ.3 Εικ.4 Εικ.5 Η κεραμική εστία θα πρέπει να καθαρίζεται μόνο όταν έχει ψυχθεί εντελώς, κατά προτίμηση μετά από κάθε χρήση, διαφορετικά ακόμα και ο παραμικρός λεκές που έχει παραμείνει μετά το μαγείρεμα μπορεί να καεί πάνω στην επιφάνεια της εστίας με την επόμενη χρήση. Για την τακτική συντήρηση της συσκευής χρησιμοποιείτε τα ειδικά καθαριστικά υλικά, τα οποία δημιουργούν ένα προστατευτικό φιλμ πάνω στην επιφάνεια. Πριν από κάθε χρήση, απομακρύνετε τη σκόνη και άλλα υπολείμματα από την εστία για να μην χαραχθεί η επιφάνεια (Εικ. 1). Προσοχή: το ατσαλόσυρμα, τα λειαντικά σφουγγαράκια και απορρυπαντικά ενδέχεται να χαράξουν την επιφάνεια της εστίας. Η επιφάνεια κινδυνεύει επίσης από τη χρήση ισχυρών σπρέι και ακατάλληλων υγρών χημικών ουσιών (Εικ.1 και 2). Οι σχηματισμένες ενδείξεις ενδέχεται να διαγραφούν λόγω της χρήσης ισχυρών καθαριστικών ή των πάτων των τραχιών και κατεστραμμένων σκευών. (Εικ. 2). Οι απλοί λεκέδες απομακρύνονται με ένα υγρό απαλό πανί. Στη συνέχεια πρέπει να στεγνώσετε την επιφάνεια (Εικ. 3). Οι λεκέδες από νερό απομακρύνονται με ένα ήπιο διάλυμα ξιδιού, ωστόσο δεν πρέπει να καθαρίσετε με αυτό το πλαίσιο της εστίας (μόνο σε ορισμένα μοντέλα) επειδή μπορεί να χάσει τη λάμψη του. Ποτέ μην χρησιμοποιείτε ισχυρά σπρέι ή διαλυτικά (Εικ. 3). Οι σοβαροί λεκέδες απομακρύνονται με ειδικά καθαριστικά για κεραμικά υλικά. Ακολουθείτε πιστά τις οδηγίες του κατασκευαστή. Φροντίστε να απομακρύνετε τυχόν υπολείμματα του καθαριστικού υλικού από την επιφάνεια της εστίας, για να μην θερμανθούν κατά την επόμενη χρήση και προκληθεί βλάβη στην εστία (Εικ. 3). Επίμονοι ή καμένοι λεκέδες αφαιρούνται με ειδικές ξύστρες για κεραμικά υλικά. Προσέξτε όμως, να μην αγγίξετε την επιφάνεια του ματιού με τη λαβή της ξύστρας (Εικ. 4). Κρατήστε πολύ προσεκτικά την ξύστρα για να αποφύγετε τραυματισμούς! Η ζάχαρη ή τα τρόφιμα που περιέχουν ζάχαρη μπορούν να προκαλέσουν μόνιμη βλάβη στην επιφάνεια της κεραμικής εστίας (Εικ.5). Τα υπολείμματα ζάχαρης και των τροφίμων που την περιέχουν πρέπει να απομακρυνθούν άμεσα από την επιφάνεια της εστίας, όταν τα μάτια εξακολουθούν να είναι ζεστά (Εικ. 4). Ο αποχρωματισμός της κεραμικής εστίας δεν έχει επίπτωση στη λειτουργία και την σταθερότητά της. Στις περισσότερες περιπτώσεις, οφείλεται στα καμένα υπολείμματα φαγητού ή στο σύρσιμο των σκευών (ιδιαίτερα όσων έχουν πάτο από αλουμίνιο ή χαλκό). Ο αποχρωματισμός αυτός δύσκολα θί Σημείωση: Τα περισσότερα από αυτά τα προβλήματα είναι κατά κύριο λόγο αισθητικά και δεν επηρεάζουν άμεσα τη λειτουργία της συσκευής. Η επιδιόρθωση αυτών των προβλημάτων δεν καλύπτεται από την εγγύηση. 10

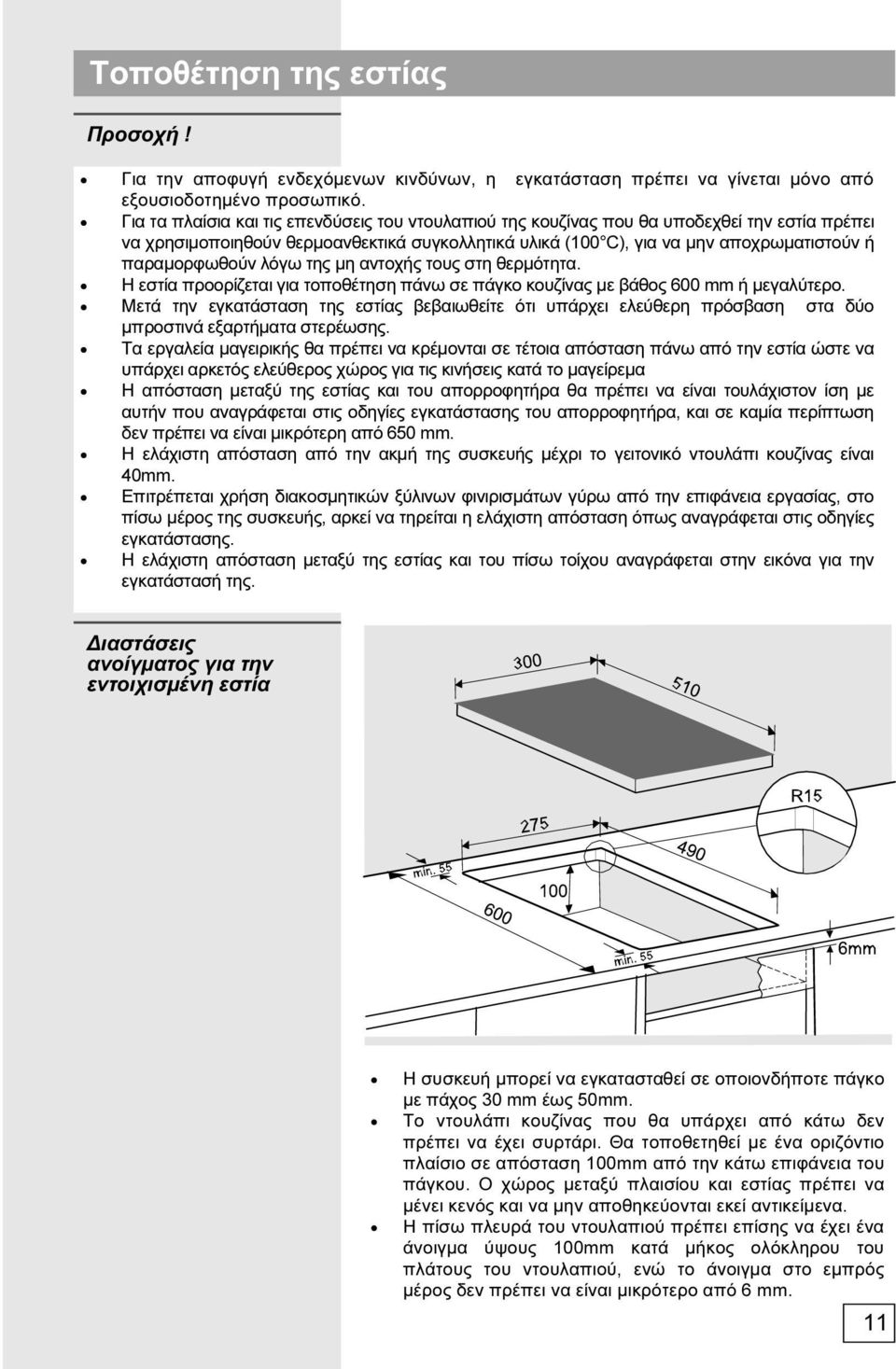

11 Τοποθέτηση της εστίας Προσοχή! Για την αποφυγή ενδεχόμενων κινδύνων, η εγκατάσταση πρέπει να γίνεται μόνο από εξουσιοδοτημένο προσωπικό. Για τα πλαίσια και τις επενδύσεις του ντουλαπιού της κουζίνας που θα υποδεχθεί την εστία πρέπει να χρησιμοποιηθούν θερμοανθεκτικά συγκολλητικά υλικά (100 C), για να μην αποχρωματιστούν ή παραμορφωθούν λόγω της μη αντοχής τους στη θερμότητα. Η εστία προορίζεται για τοποθέτηση πάνω σε πάγκο κουζίνας με βάθος 600 mm ή μεγαλύτερο. Μετά την εγκατάσταση της εστίας βεβαιωθείτε ότι υπάρχει ελεύθερη πρόσβαση στα δύο μπροστινά εξαρτήματα στερέωσης. Τα εργαλεία μαγειρικής θα πρέπει να κρέμονται σε τέτοια απόσταση πάνω από την εστία ώστε να υπάρχει αρκετός ελεύθερος χώρος για τις κινήσεις κατά το μαγείρεμα Η απόσταση μεταξύ της εστίας και του απορροφητήρα θα πρέπει να είναι τουλάχιστον ίση με αυτήν που αναγράφεται στις οδηγίες εγκατάστασης του απορροφητήρα, και σε καμία περίπτωση δεν πρέπει να είναι μικρότερη από 650 mm. Η ελάχιστη απόσταση από την ακμή της συσκευής μέχρι το γειτονικό ντουλάπι κουζίνας είναι 40mm. Επιτρέπεται χρήση διακοσμητικών ξύλινων φινιρισμάτων γύρω από την επιφάνεια εργασίας, στο πίσω μέρος της συσκευής, αρκεί να τηρείται η ελάχιστη απόσταση όπως αναγράφεται στις οδηγίες εγκατάστασης. Η ελάχιστη απόσταση μεταξύ της εστίας και του πίσω τοίχου αναγράφεται στην εικόνα για την εγκατάστασή της. Διαστάσεις ανοίγματος για την εντοιχισμένη εστία Η συσκευή μπορεί να εγκατασταθεί σε οποιονδήποτε πάγκο με πάχος 30 mm έως 50mm. Το ντουλάπι κουζίνας που θα υπάρχει από κάτω δεν πρέπει να έχει συρτάρι. Θα τοποθετηθεί με ένα οριζόντιο πλαίσιο σε απόσταση 100mm από την κάτω επιφάνεια του πάγκου. Ο χώρος μεταξύ πλαισίου και εστίας πρέπει να μένει κενός και να μην αποθηκεύονται εκεί αντικείμενα. Η πίσω πλευρά του ντουλαπιού πρέπει επίσης να έχει ένα άνοιγμα ύψους 100mm κατά μήκος ολόκληρου του πλάτους του ντουλαπιού, ενώ το άνοιγμα στο εμπρός μέρος δεν πρέπει να είναι μικρότερο από 6 mm. 11

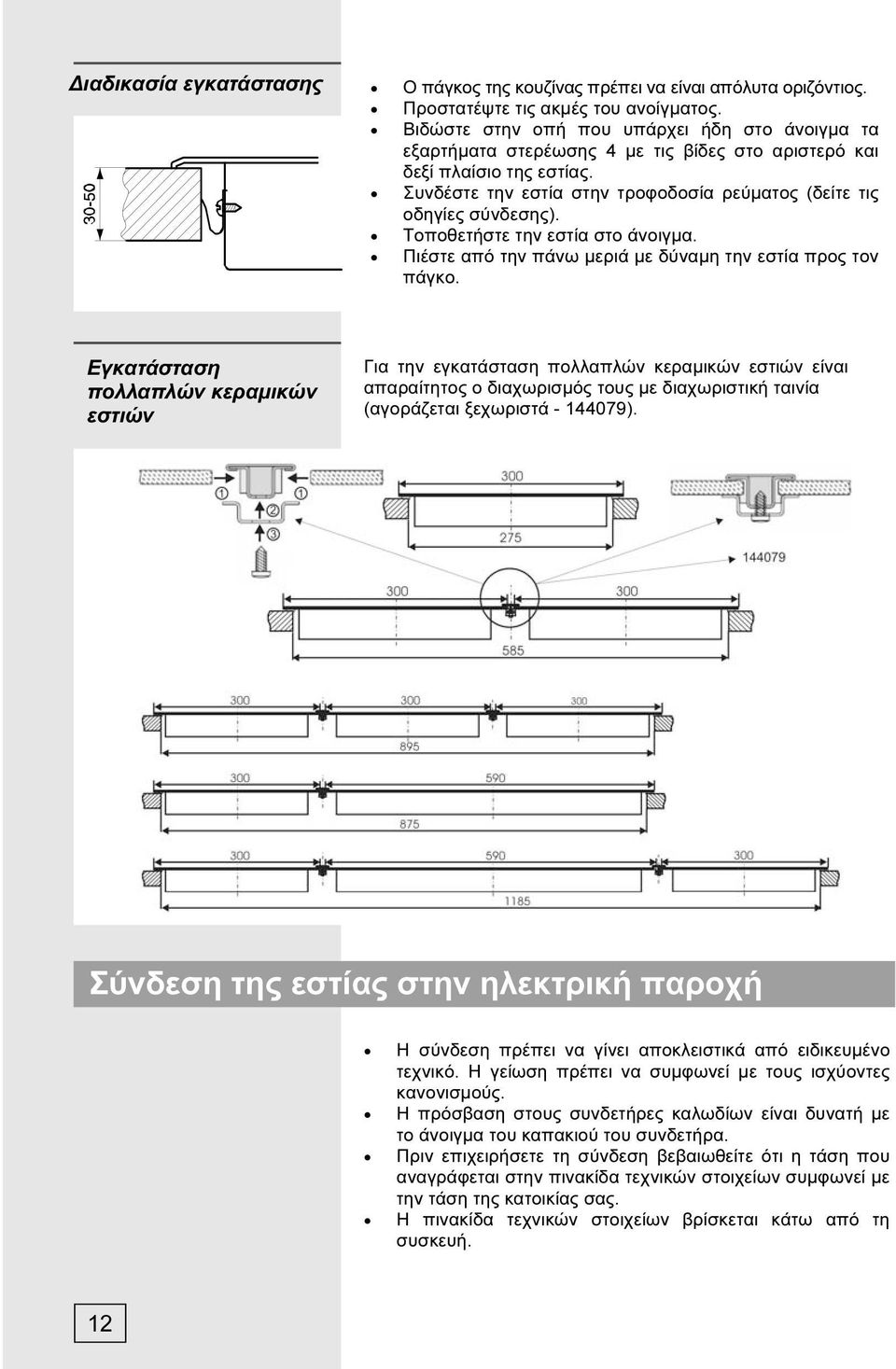

12 Διαδικασία εγκατάστασης Ο πάγκος της κουζίνας πρέπει να είναι απόλυτα οριζόντιος. Προστατέψτε τις ακμές του ανοίγματος. Βιδώστε στην οπή που υπάρχει ήδη στο άνοιγμα τα εξαρτήματα στερέωσης 4 με τις βίδες στο αριστερό και δεξί πλαίσιο της εστίας. Συνδέστε την εστία στην τροφοδοσία ρεύματος (δείτε τις οδηγίες σύνδεσης). Τοποθετήστε την εστία στο άνοιγμα. Πιέστε από την πάνω μεριά με δύναμη την εστία προς τον πάγκο. Εγκατάσταση πολλαπλών κεραμικών εστιών Για την εγκατάσταση πολλαπλών κεραμικών εστιών είναι απαραίτητος ο διαχωρισμός τους με διαχωριστική ταινία (αγοράζεται ξεχωριστά ). Σύνδεση της εστίας στην ηλεκτρική παροχή Η σύνδεση πρέπει να γίνει αποκλειστικά από ειδικευμένο τεχνικό. Η γείωση πρέπει να συμφωνεί με τους ισχύοντες κανονισμούς. Η πρόσβαση στους συνδετήρες καλωδίων είναι δυνατή με το άνοιγμα του καπακιού του συνδετήρα. Πριν επιχειρήσετε τη σύνδεση βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα τεχνικών στοιχείων συμφωνεί με την τάση της κατοικίας σας. Η πινακίδα τεχνικών στοιχείων βρίσκεται κάτω από τη συσκευή. 12

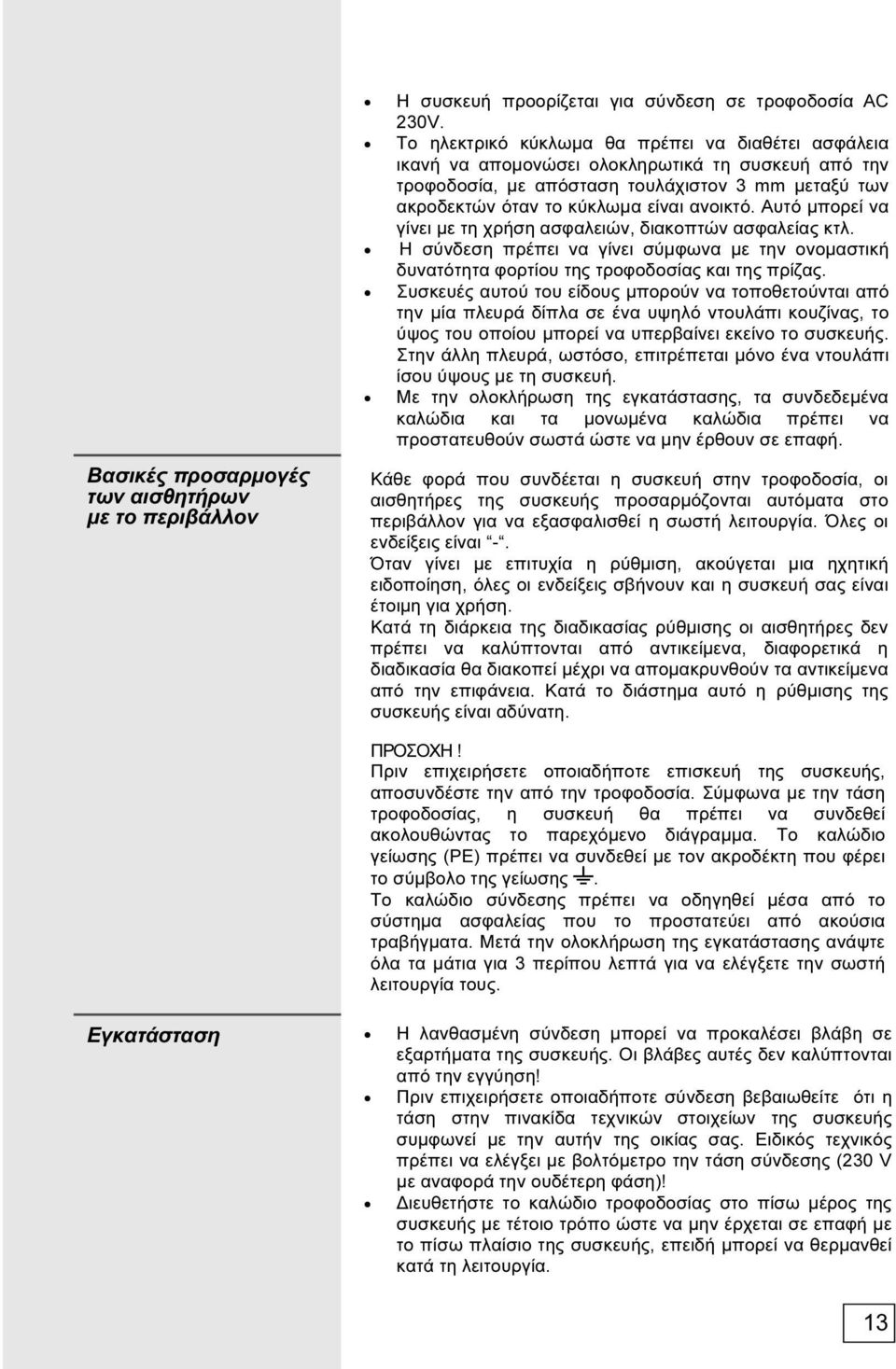

13 Η συσκευή προορίζεται για σύνδεση σε τροφοδοσία AC 230V. Το ηλεκτρικό κύκλωμα θα πρέπει να διαθέτει ασφάλεια ικανή να απομονώσει ολοκληρωτικά τη συσκευή από την τροφοδοσία, με απόσταση τουλάχιστον 3 mm μεταξύ των ακροδεκτών όταν το κύκλωμα είναι ανοικτό. Αυτό μπορεί να γίνει με τη χρήση ασφαλειών, διακοπτών ασφαλείας κτλ. Η σύνδεση πρέπει να γίνει σύμφωνα με την ονομαστική δυνατότητα φορτίου της τροφοδοσίας και της πρίζας. Συσκευές αυτού του είδους μπορούν να τοποθετούνται από την μία πλευρά δίπλα σε ένα υψηλό ντουλάπι κουζίνας, το ύψος του οποίου μπορεί να υπερβαίνει εκείνο το συσκευής. Στην άλλη πλευρά, ωστόσο, επιτρέπεται μόνο ένα ντουλάπι ίσου ύψους με τη συσκευή. Με την ολοκλήρωση της εγκατάστασης, τα συνδεδεμένα καλώδια και τα μονωμένα καλώδια πρέπει να προστατευθούν σωστά ώστε να μην έρθουν σε επαφή. Βασικές προσαρμογές των αισθητήρων με το περιβάλλον Κάθε φορά που συνδέεται η συσκευή στην τροφοδοσία, οι αισθητήρες της συσκευής προσαρμόζονται αυτόματα στο περιβάλλον για να εξασφαλισθεί η σωστή λειτουργία. Όλες οι ενδείξεις είναι -. Όταν γίνει με επιτυχία η ρύθμιση, ακούγεται μια ηχητική ειδοποίηση, όλες οι ενδείξεις σβήνουν και η συσκευή σας είναι έτοιμη για χρήση. Κατά τη διάρκεια της διαδικασίας ρύθμισης οι αισθητήρες δεν πρέπει να καλύπτονται από αντικείμενα, διαφορετικά η διαδικασία θα διακοπεί μέχρι να απομακρυνθούν τα αντικείμενα από την επιφάνεια. Κατά το διάστημα αυτό η ρύθμισης της συσκευής είναι αδύνατη. ΠΡΟΣΟΧΗ! Πριν επιχειρήσετε οποιαδήποτε επισκευή της συσκευής, αποσυνδέστε την από την τροφοδοσία. Σύμφωνα με την τάση τροφοδοσίας, η συσκευή θα πρέπει να συνδεθεί ακολουθώντας το παρεχόμενο διάγραμμα. Το καλώδιο γείωσης (PE) πρέπει να συνδεθεί με τον ακροδέκτη που φέρει το σύμβολο της γείωσης. Το καλώδιο σύνδεσης πρέπει να οδηγηθεί μέσα από το σύστημα ασφαλείας που το προστατεύει από ακούσια τραβήγματα. Μετά την ολοκλήρωση της εγκατάστασης ανάψτε όλα τα μάτια για 3 περίπου λεπτά για να ελέγξετε την σωστή λειτουργία τους. Εγκατάσταση Η λανθασμένη σύνδεση μπορεί να προκαλέσει βλάβη σε εξαρτήματα της συσκευής. Οι βλάβες αυτές δεν καλύπτονται από την εγγύηση! Πριν επιχειρήσετε οποιαδήποτε σύνδεση βεβαιωθείτε ότι η τάση στην πινακίδα τεχνικών στοιχείων της συσκευής συμφωνεί με την αυτήν της οικίας σας. Ειδικός τεχνικός πρέπει να ελέγξει με βολτόμετρο την τάση σύνδεσης (230 V με αναφορά την ουδέτερη φάση)! Διευθετήστε το καλώδιο τροφοδοσίας στο πίσω μέρος της συσκευής με τέτοιο τρόπο ώστε να μην έρχεται σε επαφή με το πίσω πλαίσιο της συσκευής, επειδή μπορεί να θερμανθεί κατά τη λειτουργία. 13

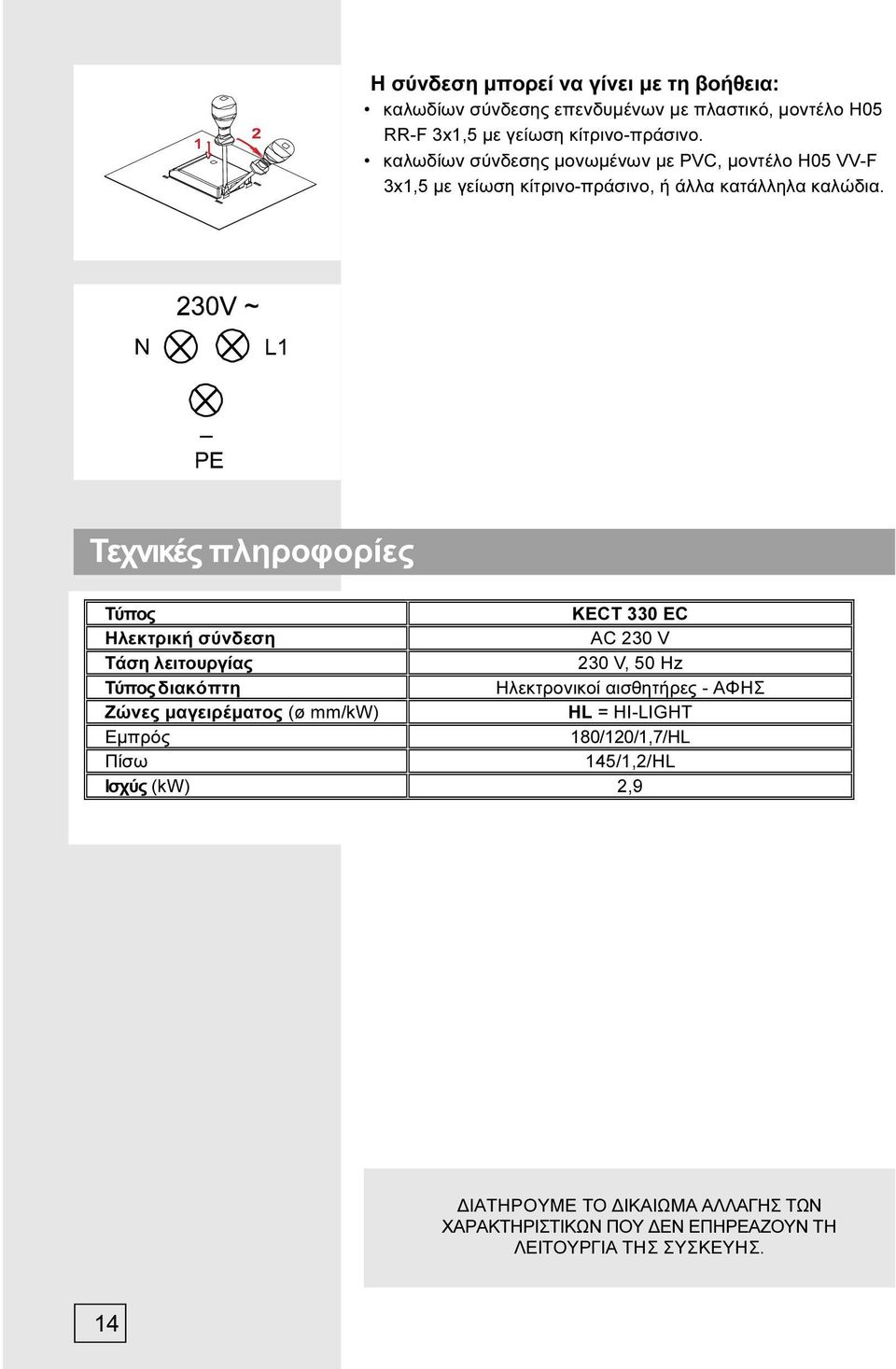

14 Η σύνδεση μπορεί να γίνει με τη βοήθεια: καλωδίων σύνδεσης επενδυμένων με πλαστικό, μοντέλο H05 RR-F 3x1,5 με γείωση κίτρινο-πράσινο. καλωδίων σύνδεσης μονωμένων με PVC, μοντέλο H05 VV-F 3x1,5 με γείωση κίτρινο-πράσινο, ή άλλα κατάλληλα καλώδια. Τεχνικές πληροφορίες Τύπος KECT 330 EC Ηλεκτρική σύνδεση AC 230 V Τάση λειτουργίας 230 V, 50 Hz Τύπος διακόπτη Ηλεκτρονικοί αισθητήρες - ΑΦΗΣ Ζώνες μαγειρέματος (ø mm/kw) HL = HI-LIGHT Εμπρός 180/120/1,7/HL Πίσω 145/1,2/HL Ισχύς (kw) 2,9 ΔΙΑΤΗΡΟΥΜΕ ΤΟ ΔΙΚΑΙΩΜΑ ΑΛΛΑΓΗΣ ΤΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΠΟΥ ΔΕΝ ΕΠΗΡΕΑΖΟΥΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥΗΣ. 14

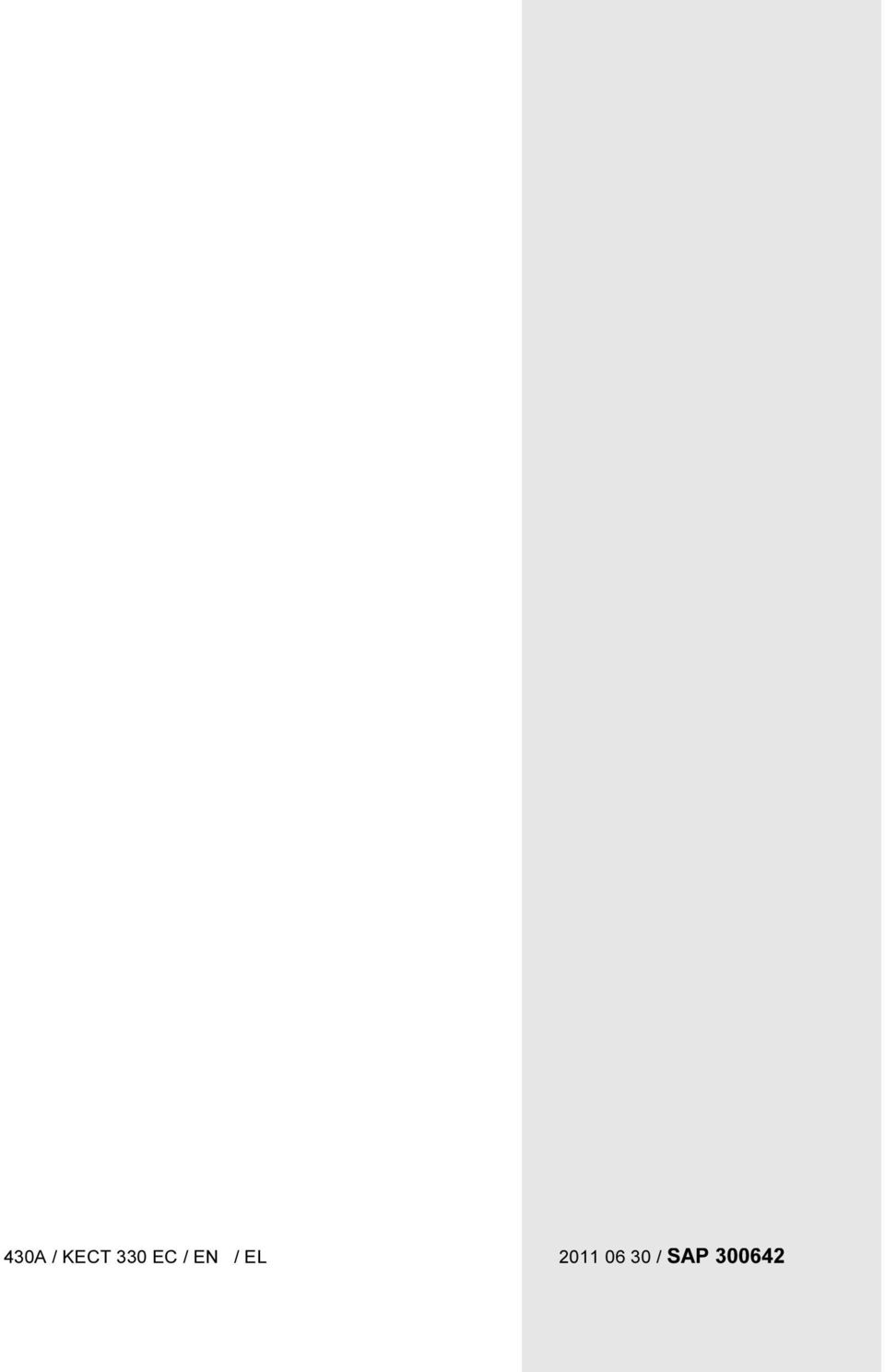

15 430A / KECT 330 EC / EN / EL / SAP
