1 SA Οδηγίες για τη χρήση, εγκατάσταση και σύνδεση Ηλεκτρικό εντοιχισμένο μαγειρικό πλατώ

2 Ηλεκτρικό εντοιχισμένο μαγειρικό πλατώ Αγαπητέ πελάτη! Το ηλεκτρικό εντοιχισμένο μαγειρικό πλατώ προορίζεται για οικιακή χρήση. Τα προϊόντα μας συσκευάζονται σε φιλικά προς το περιβάλλον υλικά που μπορούν να ανακυκλωθούν, να απορριφθούν ή να καταστραφούν χωρίς επιβάρυνση στο περιβάλλον. Οδηγίες χρήσης Οι οδηγίες χρήσης προορίζονται για το χρήστη. Περιγράφουν τη συσκευή και τη λειτουργία της. Οι οδηγίες ισχύουν για διάφορους τύπους συσκευών και ενδεχομένως περιλαμβάνουν περιγραφή λειτουργιών που μπορεί να μην είναι διαθέσιμες στη συσκευή σας. Οδηγίες για τη σύνδεση Η συσκευή πρέπει να συνδεθεί σύμφωνα με τις οδηγίες που τη συνοδεύουν, καθώς και σε συμμόρφωση με τους σχετικούς κανονισμούς και πρότυπα. Η σύνδεση πρέπει να εκτελείται μόνο από εξειδικευμένο προσωπικό. Πινακίδα χαρακτηριστικών Η πινακίδα που υποδεικνύει τις βασικές πληροφορίες της συσκευής βρίσκεται στην κάτω πλευρά του πλατώ. Σημαντικές προειδοποιήσεις... 3 Περιγραφή συσκευής... 4 Μαγειρικές εστίες... 5 Χειρισμός των μαγειρικών εστιών... 6 Καθαρισμός και συντήρηση... 7 Ειδικές προειδοποιήσεις και αναφορά σφαλμάτων... 8 Εγκατάσταση... 9 Σύνδεση της συσκευής στην παροχή ρεύματος Τεχνικά χαρακτηριστικά

3 Σημαντικές προειδοποιήσεις Η εγκατάσταση της συσκευής στον πάγκο της κουζίνας και η σύνδεσή της με το δίκτυο ηλεκτρικής ενέργειας πρέπει να εκτελείται μόνο από κατάλληλα εξειδικευμένο τεχνικό. Μην αφήνετε μικρά παιδιά κοντά στη συσκευή χωρίς επίβλεψη, όταν η συσκευή είναι σε λειτουργία. Κίνδυνος εγκαυμάτων και ζεματίσματος! Κατά τη διάρκεια του μαγειρέματος, το υπερθερμασμένο λίπος ή λάδι πάνω στο πλατών μπορεί να αναφλεγεί. Υπάρχει κίνδυνος πρόκλησης εγκαυμάτων και πυρκαγιάς. Συνεπώς, πρέπει να ελέγχεται συνεχώς τη διαδικασία μαγειρέματος. Μην χρησιμοποιείτε το πλατώ μαγειρέματος για τη θέρμανση του χώρου. Μην τοποθετείτε άδεια σκεύη επάνω στο πλατώ. Σε περίπτωση βλάβης της συσκευής, αποσυνδέστε αμέσως τη συσκευή από την παροχή ρεύματος και επικοινωνήστε με το κέντρο τεχνικής εξυπηρέτησης. Μην χρησιμοποιείτε ατμοκαθαριστές ή συσκευές ατμού υψηλής πίεσης για να καθαρίσετε το πλατώ μαγειρέματος, καθώς αυτό μπορεί να οδηγήσει σε ηλεκτροπληξία. Η συσκευή έχει κατασκευαστεί σύμφωνα με τις σχετικές ισχύουσες προδιαγραφές ασφαλείας. Ωστόσο, συνιστούμε τα άτομα με μειωμένες σωματικές, κινητικές ή διανοητικές ικανότητες ή άτομα με ανεπαρκή εμπειρία ή γνώση, να μην χρησιμοποιούν τη συσκευή, εάν δεν βρίσκονται υπό την επίβλεψη αρμόδιου προσώπου. Η ίδια σύσταση ισχύει και όταν η συσκευή χρησιμοποιείται από ανηλίκους. Μετά από παρατεταμένη χρήση των εστιών από χυτοσίδηρο, στην περιοχή της εστίας και στο άκρου της ζώνης μαγειρέματος ενδέχεται να παρουσιαστεί αποχρωματισμός. Η υπηρεσία επισκευής δεν καλύπτεται από την εγγύηση. Το σύμβολο επάνω στο προϊόν ή στη συσκευασία του υποδεικνύει ότι το προϊόν αυτό δεν μπορεί να αντιμετωπιστεί ως οικιακό απόρριμμα. Αντιθέτως, θα πρέπει να παραδίδεται στο κατάλληλο σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Εξασφαλίζοντας ότι αυτό το προϊόν διατίθεται σωστά, συμβάλλετε στην αποτροπή ενδεχόμενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν διαφορετικά να προκληθούν από ακατάλληλο χειρισμό απόρριψης αυτού του προϊόντος. Για πιο λεπτομερείς πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με το τοπικό γραφείο του δήμου σας, την υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν. 3

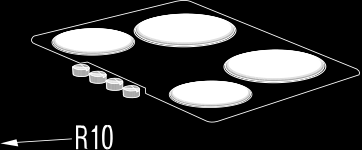

4 Περιγραφή της συσκευής Το παρακάτω σχήμα δείχνει την επιφάνεια του πλατώ με τις ηλεκτρικές εστίες. Τύπος EVK4... Τύπος EVK Εστία μαγειρέματος πίσω αριστερά 2. Εστία μαγειρέματος εμπρός αριστερά 3. Κουμπιά ελέγχου 4. Εστία μαγειρέματος εμπρός δεξιά 5. Εστία μαγειρέματος πίσω δεξιά Κουμπί ελέγχου Ηλεκτρικό 1-6 Επίπεδα ισχύος 4

5 Εστίες μαγειρέματος Πριν χρησιμοποιήσετε τη συσκευή για πρώτη φορά Ενεργοποιήστε τις εστίες μαγειρέματος για 3-5 λεπτά και επιλέξτε το μέγιστο επίπεδο ισχύος. Είναι πιθανό να αναδυθεί καπνός από το πλατώ. Με αυτό τον τρόπο, η προστατευτική επίστρωση του πλατώ μαγειρέματος θα επιτύχει τη μέγιστη αντοχή του. Σημαντικές προειδοποιήσεις Μην ανάβετε τις εστίες χωρίς μαγειρικό σκεύος επάνω τους, και μην χρησιμοποιείτε ποτέ την εστία μαγειρέματος για θέρμανση του χώρου! Βεβαιωθείτε ότι οι εστίες μαγειρέματος και το κάτω μέρος του σκεύους είναι καθαρά και στεγνά, και ότι εξασφαλίζεται επαρκής μετάδοση θερμότητας μεταξύ τους, προκειμένου να αποφευχθεί οποιαδήποτε βλάβη στην επιφάνεια θέρμανσης. Τυχόν λίπος ή λάδι επάνω στις εστίες μπορεί να αναφλεγεί. Συνεπώς, πρέπει να είστε προσεκτικοί όταν χρησιμοποιείτε λίπος και λάδι κατά το μαγείρεμα (π.χ. τηγανητές πατάτες). Μην τοποθετείτε υγρά σκεύη ή καπάκια με ατμό επάνω στις εστίες μαγειρέματος, η υγρασία είναι καταστροφική για τις εστίες. Μην αφήνετε ζεστά σκεύη να κρυώσουν πάνω στις εστίες, γιατί θα δημιουργηθεί υγρασία από κάτω τους, προκαλώντας διάβρωση. Μαγειρικά σκεύη Συμβουλές για την χρήση των μαγειρικών σκευών Χρησιμοποιείτε σκεύη υψηλής ποιότητας με επίπεδη και σταθερή βάση. Η μετάδοση της θερμότητας εκτελείται βέλτιστα, όταν η βάση του σκεύους και η εστία έχουν την ίδια διάμετρο, και το σκεύος είναι τοποθετημένο στη μέση της εστίας. Όταν χρησιμοποιείτε σκεύη από πυρίμαχο γυαλί (Pyrex) ή πορσελάνη, ακολουθήστε τις οδηγίες χρήσης του κατασκευαστή του μαγειρικού σκεύους. Αν χρησιμοποιήσετε χύτρα ταχύτητας, να την ελέγχετε μέχρι να φτάσει στη σωστή πίεση. Θα πρέπει αρχικά να ρυθμίσετε την εστία στη μέγιστη βαθμίδα ισχύος. Καθώς αυξάνεται η πίεση, μειώστε σταδιακά την βαθμίδα ισχύος, σύμφωνα με τις οδηγίες του κατασκευαστή της χύτρας ταχύτητας. Βεβαιωθείτε ότι υπάρχει πάντοτε αρκετό νερό, είτε στην χύτρα ταχύτητας είτε σε οποιοδήποτε άλλο μαγειρικό σκεύος, διότι αν το σκεύος πάνω στο πλατώ είναι άδειο, θα οδηγήσει στην υπερθέρμανση και θα καταστραφούν τόσο το σκεύος όσο και η εστία. Τα σκεύη από πυρίμαχο γυαλί (Pyrex) με βάση με ειδική επίστρωση είναι κατάλληλα για χρήση στο μαγειρικό πλατώ, αν η διάμετρός τους ταιριάζει με εκείνη της εστίας. Μαγειρικά σκεύη με μεγαλύτερη διάμετρο μπορεί να σπάσουν λόγω θερμικής καταπόνησης. Όταν χρησιμοποιείτε κάποιο ειδικό ή μη συνηθισμένο σκεύος, ακολουθήστε τις οδηγίες χρήσης του κατασκευαστή του σκεύους. 5

6 Εξοικονόμησης ενέργειας Η διάμετρος της βάσης του σκεύους πρέπει να είναι ίδια με τη διάμετρο της εστίας. Αν το σκεύος είναι πολύ μικρό, υπάρχει απώλεια ενέργειας και επιπλέον η χρήση πολύ μικρού σκεύους μπορεί να καταστρέψει την εστία. Χρησιμοποιήστε το καπάκι, όποτε αυτό είναι δυνατό ανάλογα με την διαδικασία μαγειρέματος. Το μέγεθος του σκεύους πρέπει να είναι ανάλογο με τη ποσότητα που θα μαγειρέψετε. Οι μικρές ποσότητες φαγητού σε μεγάλες κατσαρόλες έχουν ως αποτέλεσμα την απώλεια ενέργειας. Τα φαγητά που απαιτούν πολύ χρόνο για να μαγειρευτούν είναι καλύτερο να μαγειρεύονται σε χύτρα ταχύτητας. Διάφορα λαχανικά, πατάτες, κλπ., μπορούν να μαγειρευτούν σε μικρή ποσότητα νερού. Ωστόσο, το καπάκι πρέπει να κλείσει ερμητικά. Όταν το νερό φτάσει σε βρασμό, μειώστε την βαθμίδα ισχύος σε μια ρύθμιση που να διατηρεί την θερμοκρασία μόλις πάνω από το σημείο βρασμού. Χειρισμός των εστιών μαγειρέματος Χειριστείτε τις εστίες μαγειρέματος χρησιμοποιώντας τα κουμπιά, που είναι ενσωματωμένα στους πίνακες ελέγχου. Όταν τουλάχιστον μία εστία μαγειρέματος είναι ενεργοποιημένη, η κίτρινη ενδεικτική λυχνία LED ανάβει. Τα επίπεδα ισχύος αναφέρονται με τους αριθμούς 1 έως 6 στα κουμπιά ελέγχου. Τα αντίστοιχα επίπεδα επιλέγονται σταδιακά. Οι βηματικοί διακόπτες ρύθμισης μπορούν να περιστραφούν και προς τις δύο κατευθύνσεις. Η εστία μαγειρέματος μπορεί να απενεργοποιηθεί τρία έως πέντε λεπτά πριν το τέλος του μαγειρέματος, προκειμένου να αξιοποιηθεί η υπολειπόμενη θερμότητα και να εξοικονομηθεί ενέργεια (ο ακόλουθος πίνακας παρουσιάζει μερικά παραδείγματα για τη χρήση των μεμονωμένων επιπέδων ισχύος). S 0 Εστία μαγειρέματος απενεργοποιημένη 1 Διατήρηση της θερμοκρασίας και αναθέρμανσης μικρών ποσοτήτων φαγητού 2 Ζέσταμα 3 Ζέσταμα ή μεγαλύτερος χρόνος μαγειρέματος για μεγαλύτερες ποσότητες 4 Διαδοχικό μαγείρεμα / τηγάνισμα (π.χ. ομελέτες, κλπ) 5 Βαθύ τηγάνισμα 6 Γρήγορη θέρμανση 6

7 Καθαρισμός και συντήρηση Καθαρίστε τη συσκευή με ζεστό νερό, υγρό απορρυπαντικό και ένα μαλακό ύφασμα. Μην χρησιμοποιείτε σκληρά ή αιχμηρά εργαλεία ή άλλα αντικείμενα. Τα καμένα ή ξεραμένα υπολείμματα τροφών θα πρέπει να μουσκεύουν πρώτα με ένα υγρό πανάκι και να μαλακώνουν με το κατάλληλο απορρυπαντικό. Τα ανοξείδωτα μέρη θα πρέπει να καθαρίζονται με απορρυπαντικά ειδικά για αυτό το υλικό. Χρησιμοποιήστε ένα στεγνό, πολύ απορροφητικό ύφασμα για να απλώσετε ένα λεπτό στρώμα απορρυπαντικού σε στεγνή και ψυχρή επιφάνεια και τρίψτε ελαφρά κατά την διεύθυνση του σχεδίου της επιφανείας. Χρησιμοποιήστε ένα υγρό πανί και απορρυπαντικό για να καθαρίσετε επίμονους λεκέδες. Στη συνέχεια χρησιμοποιήστε ένα στεγνό πανί για να γυαλίσετε την επιφάνεια. Μην χρησιμοποιείτε το ίδιο απορρυπαντικό (για ανοξείδωτες επιφάνειες) για να καθαρίσετε επιφάνειες αλουμινίου. Εστίες Χρησιμοποιήστε ζεστό νερό με λίγο απορρυπαντικό πιάτων για να καθαρίσετε την περιοχή γύρω από τις εστίες μαγειρέματος (ή εστίες). Πριν το κάνετε αυτό, χρησιμοποιήστε ένα σφουγγάρι για να μαλακώσετε τυχόν ξερά υπολείμματα τροφίμων. Όλες οι λερωμένες εστίες μαγειρέματος πρέπει να καθαρίζονται επιμελώς αμέσως μετά τη χρήση. Εάν είναι λιγότερο λερωμένες, αρκεί να τις σκουπίσετε με ένα υγρό πανί μουσκεμένο σε νερό και λίγο απορρυπαντικό. Αν η εστία είναι πολύ λερωμένη, χρησιμοποιήστε ένα συρμάτινο σφουγγάρι (σύρμα) εμποτισμένο με απορρυπαντικό. Μετά τον καθαρισμό, οι εστίες μαγειρέματος πρέπει πάντα να σκουπίζονται. Τα υγρά που περιέχουν αλάτι, η υπερχείλιση φαγητού ή η υγρασία, μπορεί να βλάψουν τις εστίες μαγειρέματος. Ως εκ τούτου, διατηρείτε πάντα τις εστίες μαγειρέματος καθαρές και στεγνές. Για τη συντήρηση των εστιών μαγειρέματος, χρησιμοποιείτε περιστασιακά λίγο λάδι ραπτομηχανής, ή συμβατικά προϊόντα για τον καθαρισμό και τη φροντίδα, που διατίθενται στην αγορά. Ποτέ μη χρησιμοποιείτε βούτυρο, μπέικον / λαρδί, ή παρόμοια ουσία (κίνδυνος διάβρωσης). Εάν η εστία μαγειρέματος είναι ελαφρώς θερμή, το απορρυπαντικό θα διεισδύσει στους πόρους πιο γρήγορα. Οι δακτύλιοι γύρω από τις εστίες είναι από ανοξείδωτο χάλυβα. Λόγω του θερμικού φορτίου κατά το μαγείρεμα, μπορεί να κιτρινίσουν ελαφρά. Αυτό το φαινόμενο είναι αποτέλεσμα φυσικών διαδικασιών. Οι κίτρινες κηλίδες μπορούν να αποκατασταθούν με τα συμβατικά απορρυπαντικά καθαρισμού μετάλλων. Μη χρησιμοποιείτε σκληρά εργαλεία πλυσίματος πιάτων, καθώς αυτά θα χαράξουν τους δακτυλίους. 7

8 Ειδικές προειδοποιήσεις και αναφορά σφαλμάτων Κατά τη διάρκεια της περιόδου εγγύησης, μόνο ένα κέντρο τεχνικής εξυπηρέτησης εξουσιοδοτημένο από τον κατασκευαστή μπορεί να προβαίνει σε επισκευές. Πριν κάνετε οποιαδήποτε επισκευή, βεβαιωθείτε ότι η συσκευή έχει αποσυνδεθεί από την πρίζα είτε αφαιρώντας την ασφάλεια ή αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα. Η μη εξουσιοδοτημένη παρέμβαση και επισκευή των συσκευών αυτής της σειράς προϊόντων (μαγειρικό πλατώ) μπορεί να οδηγήσει σε ηλεκτροπληξία ή βραχυκύκλωμα. Ως εκ τούτου, μην επιχειρήσετε να εκτελέσετε καμία επισκευή οι ίδιοι. Αναθέστε αυτές τις εργασίες σε ειδικευμένη ή εξουσιοδοτημένη μονάδα τεχνικής συντήρησης. Σε περίπτωση σφαλμάτων ή προβλημάτων ήσσονος σημασίας με τη λειτουργία της συσκευής, ελέγξτε τις παρακάτω οδηγίες για να διαπιστώσετε αν μπορείτε να αποκαταστήσετε τις αιτίες οι ίδιοι. Σημαντική σημείωση Η επίσκεψη από τεχνικό σέρβις κατά τη διάρκεια της περιόδου εγγύησης χρεώνεται εάν η συσκευή δεν λειτουργεί λόγω ακατάλληλης χρήσης. Φυλάξτε αυτές τις οδηγίες σε θέση όπου θα είναι πάντοτε άμεσα προσιτές. Σε περίπτωση μεταβίβασης της συσκευής σε άλλο άτομο, οι οδηγίες θα πρέπει επίσης να περιλαμβάνονται. Παρακάτω ακολουθούν μερικές συστάσεις σχετικά με την αποκατάσταση κάποιων κοινών προβλημάτων. Τι συνέβη...; Πιθανή αιτία Τι πρέπει να κάνετε; Η παροχή ρεύματος έχει διακοπεί γενικά; Μπορεί να κάηκε η ασφάλεια. Ελέγξτε την ασφάλεια στην ασφαλειοθήκη και αντικαταστήστε την αν έχει καεί. Εάν το πρόβλημα επιμένει, παρόλο που ακολουθήσατε τις παραπάνω οδηγίες, επικοινωνήστε με έναν αρμόδιο τεχνικό σέρβις. Η απαλοιφή πιθανών σφαλμάτων ή αξιώσεων εγγύησης που προέκυψαν από λανθασμένη σύνδεση ή χρήση της συσκευής δεν καλύπτεται από την εγγύηση μας. Σε αυτές τις περιπτώσεις, το κόστος της επισκευής βαρύνει τον χρήστη. 8

9 Εγκατάσταση Σημαντικές προειδοποιήσεις Η εγκατάσταση της συσκευής στον πάγκο της κουζίνας και η σύνδεσή της με το δίκτυο ηλεκτρικής ενέργειας πρέπει να εκτελείται μόνο από κατάλληλα εξειδικευμένο τεχνικό. Οι καπλαμάδες ή τα άλλα φινιρίσματα των ντουλαπιών στα οποία θα εντοιχιστεί η συσκευή θα πρέπει να έχουν υποστεί κατεργασία με ανθεκτική στην θερμότητα κόλλα (100ο C), διαφορετικά οι υψηλές θερμοκρασίες μπορεί να προκαλέσουν αποχρωματισμό ή παραμόρφωση. Το μαγειρικό πλατώ έχει διαστάσεις κατάλληλες για να εντοιχιστεί σε πάγκο κουζίνας πάνω από έπιπλο κουζίνας, με πλάτος 600 mm ή περισσότερο. Μετά την εγκατάσταση, τα δύο μπροστινά στοιχεία στερέωσης πρέπει να παρέχουν ελεύθερη πρόσβαση στο κάτω μέρος. Το έπιπλο της κουζίνας κάτω από το πλατώ δεν θα πρέπει να έχει συρτάρι. Αν το έπιπλο κουζίνας έχει οριζόντιο διαχωριστικό τοίχωμα, πρέπει να είναι εγκατεστημένο σε απόσταση τουλάχιστον 10 εκατοστών από την κάτω επιφάνεια του πάγκου εργασίας. Ο χώρος μεταξύ του διαχωριστικού τοιχώματος και του πλατώ πρέπει να είναι κενός. Στο διάκενο αυτό δεν θα πρέπει να τοποθετείται κανένα αντικείμενο. Τα αναρτημένα ή επίτοιχα έπιπλα κουζίνας πρέπει να εγκαθίστανται αρκετά ψηλά για να μην εμποδίζουν την λειτουργία της συσκευής. Η απόσταση μεταξύ του μαγειρικού πλατώ και του απορροφητήρα δεν πρέπει να είναι μικρότερη από εκείνη που ενδείκνυται στις οδηγίες για την εγκατάσταση του απορροφητήρα. Η ελάχιστη απόσταση είναι 650 χιλιοστά. Η απόσταση μεταξύ του άκρου της συσκευής και παρακείμενου ψηλού επίπλου κουζίνας δεν πρέπει να είναι μικρότερη από 100 mm. Η χρήση διακοσμητικών φύλλων ή σανίδων από συμπαγές ξύλο στους πάγκους εργασίας πίσω από το μαγειρικό πλατώ επιτρέπεται μόνο αν η ελάχιστη απόσταση παραμένει η ίδια όπως υποδεικνύεται στα σχεδιαγράμματα εγκατάστασης. Η ελάχιστη απόσταση μεταξύ του εντοιχισμένου μαγειρικού πλατώ και του πίσω τοίχου αναφέρεται στο σχεδιάγραμμα εγκατάστασης. Τα μαγειρικά πλατώ μπορούν να εγκατασταθούν σε πάγκους εργασίας με πάχος 30 έως 50 mm. Διαστάσεις ανοίγματος πάγκου κουζίνας Τύπος EVK4.. 9

10 Τύπος EVK6.. Μόνο για τον τύπο EVP4, EVP2... κάτω από αυτό το μαγειρικο πλατώ μπορούν να τοποθετηθούν φούρνοι εξοπλισμένοι με ανεμιστήρα ψύξης. Πριν από την εγκατάσταση ενός φούρνου, το οπίσθιο τοίχωμα της επίπλωσης εντοιχισμού πρέπει να αφαιρεθεί στην περιοχή της υποδοχής του μαγειρικού πλατώ. Επιπλέον, πρέπει να προβλεφθεί ένα κενό τουλάχιστον 6 χιλιοστά στη μπροστινή πλευρά. Διαδικασία εγκατάστασης Ο πάγκος εργασίας πρέπει να εγκαθίσταται σε πλήρως οριζόντια θέση. Οι επιφάνειες τομής πρέπει να προστατευτούν κατάλληλα. Τοποθετήστε τα στοιχεία στερέωσης (4) με τις παρεχόμενες βίδες (4) στο μπροστινό και το πίσω τοίχωμα του μαγειρικού πλατό και το άνοιγμα του πάγκου εργασίας. Συνδέστε το μαγειρικό πλατώ στο δίκτυο παροχής ηλεκτρικής ενέργειας και την παροχή αερίου (δείτε οδηγίες για τη σύνδεση μαγειρικού πλατό με δίκτυο ηλεκτρικής ενέργειας και φυσικού αερίου). Για την κοχλίωση του κλιπ στερέωσης δεν επιτρέπεται να χρησιμοποιήσετε βίδες μεγαλύτερες από 6,5 mm. Τοποθετήστε το παρεχόμενο αυτοκόλλητο στεγανοποιητικό στο κάτω άκρο του μαγειρικού πλατώ. Τοποθετήστε το μαγειρικό πλατώ στο άνοιγμα και πιέστε δυνατά από πάνω προς την επιφάνεια του πάγκου εργασίας. 10

11 Σύνδεση της συσκευής στην παροχή ρεύματος Σημαντικές προειδοποιήσεις Η συσκευή πρέπει να συνδεθεί μόνο από εξουσιοδοτημένο και εξειδικευμένο τεχνικό. Η προστασία του ηλεκτρικού συστήματος πρέπει να ακολουθεί όλους τους σχετικούς κανονισμούς. Μπορείτε να αποκτήσετε πρόσβαση στα κλιπ σύνδεσης, όταν ανοιχθούν/αφαιρεθούν τα καλύμματα των κλιπ σύνδεσης. Πριν συνδέσετε την συσκευή, βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα με τα χαρακτηριστικά συμβαδίζει με την τάση του κυκλώματος τροφοδοσίας του σπιτιού σας. Η πινακίδα με τα τεχνικά χαρακτηριστικά και τις βασικές πληροφορίες βρίσκεται στην κάτω πλευρά του πλατώ. Το ηλεκτρικό κύκλωμα πρέπει επίσης να περιλαμβάνει έναν μονοπολικό διακόπτη, ο οποίος θα διαχωρίζει τη συσκευή από το δίκτυο παροχής, αν χρειαστεί, με διάστημα μεταξύ των επαφών τουλάχιστον 3 mm. Οι κατάλληλες συσκευές περιλαμβάνουν ασφάλειες, διακόπτες προστασίας ρεύματος, κ.λπ. Η σύνδεση πρέπει να επιλέγεται ανάλογα με τις δυνατότητες εγκατάστασης σε σχέση με το ρεύμα και τις ασφάλειες. Σχετικά με την προστασία από τον κίνδυνο πυρκαγιάς, οι συσκευές αυτού του τύπου μπορούν να εγκατασταθούν σε πάγκο εργασίας δίπλα σε ένα έπιπλο κουζίνας που είναι ψηλότερο από τη συσκευή (αν έχει εγκατασταθεί). Ωστόσο, στην περίπτωση αυτή, το έπιπλο κουζίνας πρέπει να εγκατασταθεί στην άλλη πλευρά, δίπλα στη συσκευή. Οι αγωγοί του ρεύματος και τα μονωτικά μέρη θα πρέπει να προστατεύονται από οποιαδήποτε δυνατότητα άμεσης επαφής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από οποιαδήποτε παρέμβαση, αποσυνδέστε την συσκευή από την παροχή ρεύματος. Συνδέστε τη συσκευή σύμφωνα με το διάγραμμα ηλεκτρικών συνδέσεων που παρέχεται. Βεβαιωθείτε ότι τηρείται η σχετική τάση δικτύου! Το καλώδιο γείωσης (ΡΕ) πρέπει να συνδέεται με το συνδετήρα που υποδεικνύεται με το σύμβολο γείωσης. Το καλώδιο ρεύματος πρέπει να τροφοδοτείται μέσω του κλιπ στερέωσης που το προστατεύει από την ακούσια αποσύνδεσή του. Μετά τη σύνδεση της συσκευής, ενεργοποιήστε όλες τις εστίες μαγειρέματος / θερμαντήρες για περίπου τρία λεπτά για να βεβαιωθείτε ότι λειτουργούν σωστά. Διάγραμμα σύνδεσης Η λανθασμένη σύνδεση μπορεί να καταστρέψει τμήματα της συσκευής, καθιστώντας την εγγύηση άκυρη. Πριν συνδέσετε τη συσκευή, βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα χαρακτηριστικών συμφωνεί με την τάση του οικιακού σας δικτύου. Η τάση σύνδεσης (220 V έως Ν) πρέπει να ελεγχθεί από εξειδικευμένο τεχνικό χρησιμοποιώντας αντίστοιχη συσκευή μέτρησης! Το καλώδιο σύνδεσης στο πίσω μέρος της συσκευής πρέπει να δρομολογηθεί με τέτοιο τρόπο ώστε να μην έρχεται σε επαφή με το πίσω τοίχωμα της συσκευής, καθώς αυτό το τμήμα γίνεται πολύ ζεστό κατά τη διάρκεια της λειτουργίας. 11

12 ΣΗΜΕΙΩΣΗ: Οι γέφυρες σύνδεσης έχουν ήδη εγκατασταθεί στις αντίστοιχες θέσεις τους στο κλιπ. Οι βίδες των ακροδεκτών σύνδεσης είναι ανοιχτές, που σημαίνει ότι δεν χρειάζεται να αποσυνδεθούν ή να ξεβιδωθούν περαιτέρω. Κατά τη στερέωση των βιδών, μπορείτε να ακούσετε χαμηλό ήχο ασφάλισης, «κλικ», πράγμα που σημαίνει ότι οι βίδες πρέπει να στερεωθούν / βιδωθούν πλήρως. Μπορείτε να χρησιμοποιήσετε τα ακόλουθα για τη σύνδεση: Καλώδια σύνδεσης από καουτσούκ τύπου H05 RR-F με πράσινο-κίτρινο προστατευτικό σύρμα, Απομονωμένα καλώδια σύνδεσης τύπου H05 VV-F 4x1,5 PCV με κίτρινο-πράσινο προστατευτικό σύρμα, ή άλλο ισοδύναμο ή ανώτερου βαθμού καλώδια. 12

13 Τεχνικά χαρακτηριστικά Πινακίδα χαρακτηριστικών Α Αριθμός σειράς Β Κωδικός C Μοντέλο D Τύπος Ε Εμπορικό σήμα F Τεχνικές πληροφορίες G Ενδείξεις συμμόρφωσης / σύμβολα ΔΙΑΤΗΡΟΥΜΕ ΤΟ ΔΙΚΑΙΩΜΑ ΝΑ ΠΡΟΒΟΥΜΕ ΣΕ ΟΠΟΙΕΣΔΗΠΟΤΕ ΑΛΛΑΓΕΣ ΠΟΥ ΔΕΝ ΕΠΗΡΕΑΖΟΥΝ ΤΗ ΛΕΙΤΟΥΡΓΙΚΟΤΗΤΑ ΤΗΣ ΣΥΣΚΕΥΗΣ. 13
