1 ABB drives και επιτήρηση από απόσταση April 1, 2013 Slide 1

2 Βελτιστοποίηση της απόδοσης ιακοπές στη λειτουργία θα πρέπει να περιορίζονται στο ελάχιστο. Τα συστήματα θα πρέπει να έχουν υψηλό βαθμό απόδοσης. Η ανάγκη εξοικονόμησης κονδυλίων επισκευής και διαχείρισης καθιστά επιτακτική την πρόβλεψη σε ανάγκες ανταλλακτικών και συντήρησης. Περιορισμός στα υψηλά κόστη λειτουργίας μηχανημάτων on site. April 1, 2013 Slide 2

Η ανάγκη εξοικονόμησης κονδυλίων επισκευής και διαχείρισης καθιστά επιτακτική την

3 Ευκαιρίες Μια μεγάλη γκάμα ευκαιριών παρουσιάζονται με τη χρήση λύσεων επιτήρησης από απόσταση: Η συνεχής ροή δεδομένων κάνει εφικτή τη προληπτική συντήρηση. Η άμεση διάγνωση σφαλμάτων μειώνει τις διακοπές λειτουργίας της εγκατάστασης. Η από απόσταση επίλυση προβλημάτων περιορίζει τις ανάγκες επισκέψεων στην εγκατάσταση. April 1, 2013 Slide 3

Η άμεση διάγνωση σφαλμάτων μειώνει τις διακοπές λειτουργίας της εγκατάστασης.

4 Απομονωμένες εγκαταστάσεις Εγκαταστάσεις όπως αντλιοστάσια επιτηρούνταν ανέκαθεν αλλά με απλό τρόπο όπως π.χ. ενδεικτικές λυχνίες στην πρόσοψη των πινάκων. Σήμερα τέτοιες εγκαταστάσεις πρέπει να επιτηρούνται χωρίς να χρειάζεται να τις επισκέπτεται προσωπικό. Αυτό μπορεί να γίνει με τη χρήση συστημάτων απομακρυσμένης επιτήρησης και ελέγχου είτε για κάθε μια απομακρυσμένη εγκατάσταση χωριστά ή κεντρικά. April 1, 2013 Slide 4

Σήμερα τέτοιες εγκαταστάσεις πρέπει να επιτηρούνται χωρίς να χρειάζεται να τις επισκέπτεται προσωπικό.

5 Τεχνολογικές τάσεις Ωριμότητα συστημάτων επικοινωνίας Κλασικά δίκτυα πεδίου (fieldbuses) Επιτήρηση από απόσταση Ασύρματα δίκτυα Ethernet Νεωτερισμοί Αναπτυσσόμενες τεχνολογίες Φάση ωριμότητας Φάση γήρανσης April 1, 2013 Slide 5

απόσταση Ασύρματα δίκτυα Ethernet Νεωτερισμοί

6 ιαφορετικά επίπεδα χρήσης των δεδομένων Βελτιστοποίηση χρήσης πόρων Engineering Λειτουργία ιάγνωση Συντήρηση ιαμόρφωση Παραμετροποίηση Θέση σε λειτουργία Λειτουργία Ανακοίνωση συναγερμών Επιτήρηση Έλεγχος στο πεδίο Μεταβλητές διεργασίας Κατάσταση Αυτοματισμός April 1, 2013 Slide 6

Θέση σε λειτουργία Λειτουργία Ανακοίνωση συναγερμών Επιτήρηση Έλεγχος

7 Επιτήρηση από απόσταση SREA-01 Ethernet adapter Βασικά χαρακτηριστικά Επιτήρηση από απόσταση μέσω ενός Web browser Από απόσταση πρόσβαση στις παραμέτρους του drive Συλλογή πληροφοριών και αποστολή μέσω Μηνύματα συναγερμού μέσω και SMS Σύνδεση Τοπικό δίκτυο (Ethernet) ή Internet. Συμβατότητα με modems VPN, GSM, GPRS ή αναλογικά EIA-232, EIA-485 και Ethernet για σύνδεση με το drive υνατότητα σύνδεσης πολλών drives (έως 10 drives)

συναγερμού μέσω e-mail και SMS Σύνδεση Τοπικό δίκτυο (Ethernet) ή Internet.

8 Επιτήρηση από απόσταση SREA-01 Ethernet adapter Ροή δεδομένων Database and portal server (.csv file) Modem SMS SMS server SMS GSM/GPRS (W)LAN router / modem LAN VPN for Remote access April 1, 2013 Slide 8

csv file) Modem E-mail SMS SMS server SMS E-mail GSM/GPRS

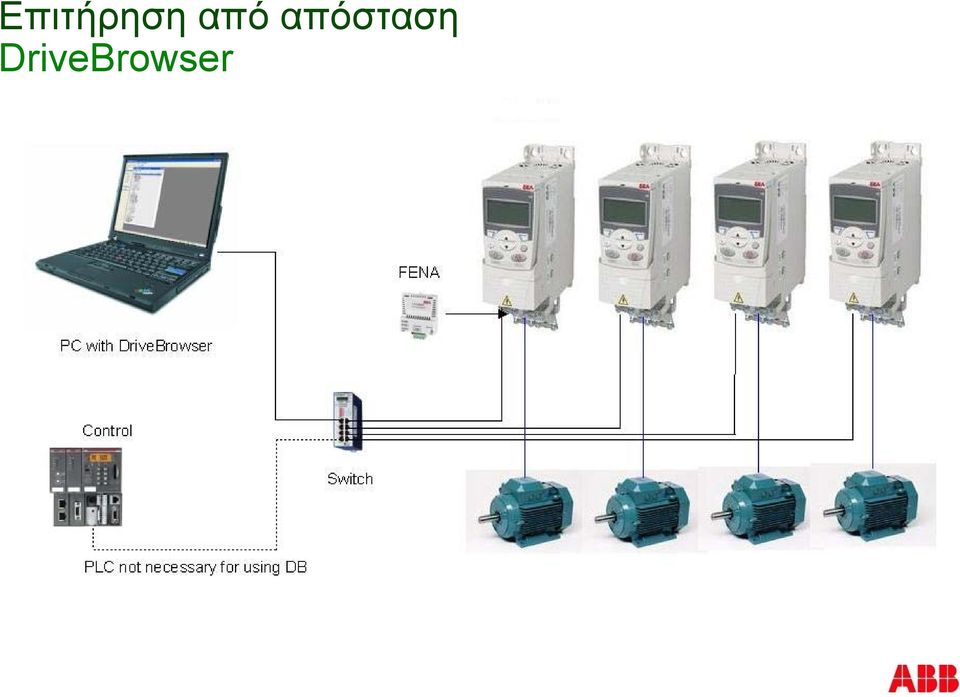

9 Επιτήρηση από απόσταση DriveBrowser

10 Επιτήρηση από απόσταση με AC500 και AC500-eCo PLCs με Ethernet CPUs και ενσωματωμένο WebServer Εργοστάσιο Web server ενσωματωμένος στο PLC Web σελίδες μέσα στο PLC Web οπτικοποίηση με το PS501 Control Builder Plus Τοπικό ή απομακρυσμένο γραφείο Πρόσβαση στον WebServer μέσω οποιουδήποτε Web browser (JAVA applets) Απομακρυσμένη επιτήρηση και έλεγχος μέσω Internet ή τοπικά μέσω LAN (WLAN)

PS501 Control Builder Plus Τοπικό ή απομακρυσμένο γραφείο Πρόσβαση στον WebServer μέσω

11 Ethernet adapter SREA-01 Παράδειγμα επιτήρησης ACS355 machinery drive Απαίτηση Λύση Οφέλη Συνεχής επιτήρηση και αναφορά για την εγκατάσταση ACS355 με SREA-01 Ethernet adapter και modem GPRS Περιορισμός των επισκέψεων στην εγκατάσταση Συναγερμοί μέσω SMS στο αρμόδιο τμήμα Συνεχής καταγραφή δεδομένων και αποστολή αναφορών σε τακτά διαστήματα μέσω Επίλυση προβλημάτων από απόσταση April 1, 2013 Slide 11

Περιορισμός των επισκέψεων στην εγκατάσταση Συναγερμοί μέσω SMS στο αρμόδιο τμήμα Συνεχής καταγραφή

12 Ethernet adapter SREA-01 Παράδειγμα αποστολής μηνυμάτων alarm μέσω SMS ή Απαίτηση Λύση Οφέλη Συναγερμοί και μηνύματα σφαλμάτων 24/7 από αντλιοστάσιο μέσω SMS και στο εξουσιοδοτημένο προσωπικό ABB general purpose drive ACS310 με αναλογικό αισθητήρα στάθμης SREA-01 Ethernet adapter Η άμεση διάγνωση σφαλμάτων μειώνει τις διακοπές λειτουργίας της εγκατάστασης Έτοιμα και διαμορφωμένα μηνύματα συναγερμού στο drive μειώνουν το χρόνο σχεδίασης και προγραμματισμού April 1, 2013 Slide 12

αναλογικό αισθητήρα στάθμης SREA-01 Ethernet adapter Η άμεση διάγνωση σφαλμάτων μειώνει τις διακοπές λειτουργίας της

13 SREA-01 Ethernet adapter Παράδειγμα data logger για τη συντήρηση Απαίτηση Λύση Οφέλη Data logger για τη συνεχή επιτήρηση και την καταγραφή της ενεργειακής αποδοτικότητας μιας αντλίας. ABB general purpose drive ACS310 με SREA-01 Ethernet adapter Ο Data logger στο SREA-01 καταγράφει δεδομένα για τη συντήρηση Τα δεδομένα στέλνονται σε μια κεντρική βάση μέσω s Καταγραφή συμβάντων στο drive και στη διαδικασία γενικότερα από το SREA-01. Ιστορικό των συμβάντων μπορεί να αναγνωστεί από απόσταση. April 1, 2013 Slide 13

ABB general purpose drive ACS310 με SREA-01 Ethernet adapter Ο Data logger στο SREA-01 καταγράφει δεδομένα για τη συντήρηση Τα

14 Επιτήρηση από απόσταση Συμπεράσματα υνατότητες που έχουμε με την επιτήρηση από απόσταση: Ησυνεχής επιτήρηση και ροή δεδομένων κάνει εφικτή την προληπτική συντήρηση. Η άμεση διάγνωση σφαλμάτων μειώνει τις διακοπές λειτουργίας της εγκατάστασης. Η από απόσταση επίλυση προβλημάτων περιορίζει τις ανάγκες επισκέψεων στην εγκατάσταση. ιαδεδομένες πλέον τεχνολογίες, πχ. Ethernet και ασύρματα δίκτυα επικοινωνίας επιτρέπουν πλέον την επιτήρηση από απόσταση. April 1, 2013 Slide 14

15 April 1, 2013 Slide 15
