1 Κεντρικοί inverters SINVERT PVS Series

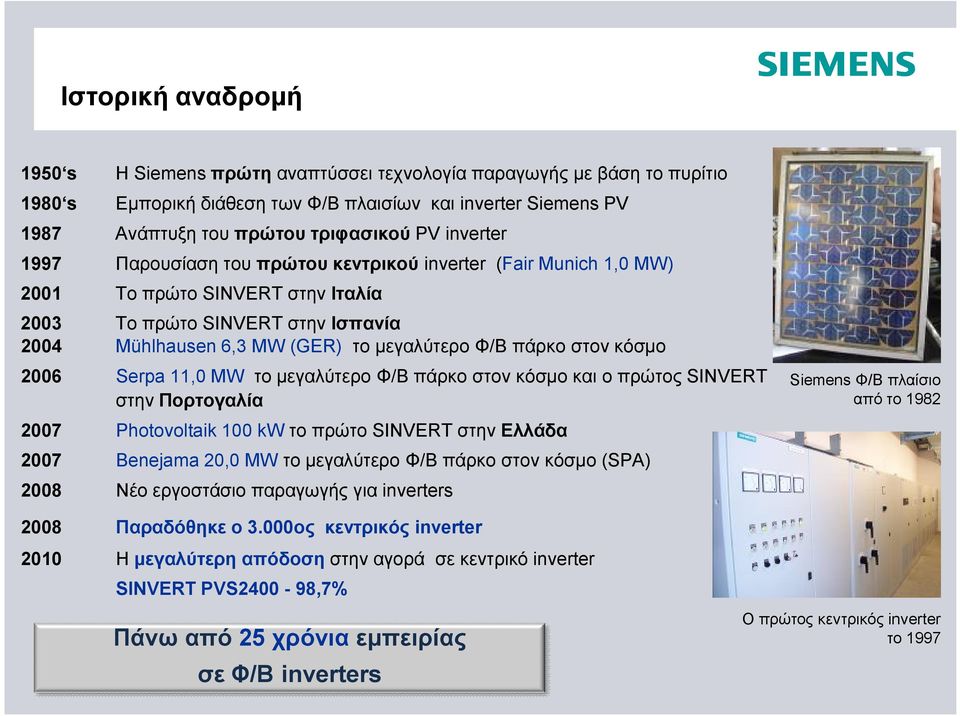

2 Ιστορική αναδρομή 1950 s Η Siemens πρώτη αναπτύσσει τεχνολογία παραγωγής με βάση το πυρίτιο 1980 s Εμπορική διάθεση των Φ/Β πλαισίων και inverter Siemens PV 1987 Ανάπτυξη του πρώτου τριφασικού PV inverter 1997 Παρουσίαση του πρώτου κεντρικού inverter (Fair Munich 1,0 MW) 2001 Το πρώτο SINVERT στην Ιταλία 2003 Το πρώτο SINVERT στην Ισπανία 2004 Mühlhausen 6,3 MW (GER) το μεγαλύτερο Φ/Β πάρκο στον κόσμο 2006 Serpa 11,0 MW το μεγαλύτερο Φ/Β πάρκο στον κόσμο και ο πρώτος SINVERT στην Πορτογαλία 2007 Photovoltaik 100 kw το πρώτο SINVERT στην Ελλάδα 2007 Benejama 20,0 MW το μεγαλύτερο Φ/Β πάρκο στον κόσμο (SPA) 2008 Νέο εργοστάσιο παραγωγής για inverters Siemens Φ/Β πλαίσιο από το Παραδόθηκε ο 3.000ος κεντρικός inverter 2010 Η μεγαλύτερη απόδοση στην αγορά σε κεντρικό inverter SINVERT PVS ,7% Πάνω από 25 χρόνια εμπειρίας σε Φ/Β inverters Ο πρώτος κεντρικός inverter το 1997

3 SINVERT PVS Χαρακτηριστικά Λειτουργία master-slave Συμβόλαια συντήρησης 100 SINVERT PVS Υψηλή απόδοση που ανταμείβει conversion efficiency [%] SINVERT PVS500 (eta EU 98,1) SINVERT PVS1000 (eta EU 98,3) 80 SINVERT PVS1500 (eta EU 98,3) 75 SINVERT PVS2000 (eta EU 98,3) 70 ambient temperature 25 C relative power [%] Πάνω από 20 χρόνια εμπειρία Απόδοση > 98 %

4 Γενικές πληροφορίες SINVERT PVS Τι προσφέρουν; Οι μετατροπείς PVS βασίζονται σε υλικά SINAMICS (Drive) και SIMOTION (control system) Διαθέτουν οθόνη αφής στο εμπρός μέρος Μεγάλο εύρος MPP: Vdc 3 εισόδους DC ανά 500kW Λειτουργία σε υψόμετρο 2000m χωρίς πτώση απόδοσης Λειτουργία Master-Slave Κατηγορίες ισχύος από 500 έως 2400 kw PVS500 - PVS PVS PVS2000 PVS600 - PVS PVS PVS2400 Υψηλή απόδοση Eta EU: από 98,1 % (PVS 500) μέχρι και 98,6 % (PVS 1200/1800/2400) Eta max.: από 98,4% (PVS 500) μέχρι και 98,7% (PVS 1200/1800/2400)

5 SINVERT PVS500 Καμπύλες απόδοσης

6 Sinvert PVS Master-slave system 2MW λιγότερο από 10% της ημερήσιας ενεργειακής παραγωγής κινδυνεύει σε περίπτωση βλάβης Ο Inverter 4 χρειάζεται μόνο για το ~ 10% 10% Ο Inverter 3 χρειάζεται μόνο για το ~ 22% 22% Ο Inverter 2 χρειάζεται μόνο για το ~ 30% 30% Ο Inverter 1 χρειάζεται μόνο για το ~ 38% 38%

7 Sinvert PVS Master-slave system 2MW Κάποιες ημέρες δεν χρειάζονται όλοι οι inverters Εικόνα 1 Αν για κάποιο λόγο ένας inverter δεν είναι διαθέσιμος, η απώλεια ενέργειας θα είναι λιγότερη από 100kWh απώλεια που είναι αμελητέα για συστήματα της τάξης των MW. Εικ.1 Η απώλεια ενέργειας είναι αμελητέα (<100kWh) Εικόνα 2 Αν για κάποιο λόγο ένας inverter δεν είναι διαθέσιμος, η απώλεια ενέργειας θα είναι μηδενική. Εικ.2 Δεν υπάρχει απώλεια ενέργειας αν κάποιος inverter δεν είναι διαθέσιμος

8 Master-slave concept Πλεονεκτήματα Υψηλή διαθεσιμότητα Φ/Β εγκατάστασης Αν σε κάποια μονάδα inverter υπάρχει βλάβη, είναι εφικτό να έχουμε ενεργειακή παραγωγή από τις υπόλοιπες μονάδες με απώλεια ενέργειας μόλις 10% Η εγκατάσταση ξεκινά να παράγει ενέργεια με πολύ χαμηλή ηλιακή ακτινοβολία Μεγαλύτερη διάρκεια ζωής Γίνεται κυκλική εναλλαγή του master (σε καθημερινή βάση) σύμφωνα με τον inverter που έχει τις λιγότερες ώρες λειτουργίας Με την κυκλική κατανομή των ωρών λειτουργίας, κάθε inverter λειτουργεί έως και για 43% λιγότερο χρόνο Βέλτιστη απόδοση Η μέγιστη απόδοση επιτυγχάνεται νωρίτερα Μεγαλύτερη απόδοση σε λειτουργία υπό μερικό φορτίο σε σχέση με αυτόνομους inverters.

9 SINVERT PVS500

10 Περιγραφή διαθέσιμων επιλογών Περιγραφή PV field Positive/negative pole grounding 1000V option Symmetry monitoring Cabinet heating Επιτρέπει τη γείωση του θετικού ή αρνητικού πόλου των πλαισίων (είναι απαραίτητο για κάποια thin-film πλαίσια). Αυξάνει τη μέγιστη DC τάση εκκίνησης του inverter από 820 V σε 1000 V, συμπεριλαμβανομένης της μέτρησης της τάσης του Φ/Β πεδίου και στις 3 εισόδους DC. Μέτρηση και σύγκριση της τάσης στις εισόδους DC του inverter ως μέσο ανίχνευσης προβληματικών strings. Αν οι συγκρινόμενες τιμές αρχίζουν να αποκλίνουν παράγεται ένα μήνυμα. Ελαχιστοποιεί τον κίνδυνο ανάπτυξης συμπυκνωμάτων σε χαμηλές θερμοκρασίες σε τμήματα του inverter που είναι ευαίσθητα στην υγρασία. Συνίσταται για εγκαταστάσεις σε περιοχές όπου η θερμοκρασία περιβάλλοντος μπορεί να πέσει κάτω από 7 C.

11 Επιπλέον λεπτομέρειες Τα πλεονεκτήματα της ολοκληρωμένης λύσης Διαθέσιμοι ως ολοκληρωμένα συστήματα σε container Τυποποιημένες λύσεις που περιλαμβάνουν τα υλικά μέσης τάσης Μείωση του κόστους σχεδίασης Μείωση του χρόνου και των εξόδων συναρμολόγησης στην εγκατάσταση Μείωση των εξόδων service και commissioning Χρήση δοκιμασμένων βιομηχανικών υλικών με εμπειρία άνω των 20 ετών Υψηλά πρότυπα ποιότητας, μεγάλη αξιοπιστία και χαμηλό κόστος λειτουργίας

12 SINVERT PVS Αντικείμενο προμήθειας Το container περιλαμβάνει τα παρακάτω: -Μονάδα/ες Inverter -Πίνακα χαμηλής τάσης (AC cabinet) -Μετασχηματιστή/ές Μέσης Τάσης -Κυψέλες Μέσης Τάσης (medium-voltage switchgear )

13 Ενδεικτική διάταξη container SINVERT PVS1000

14 Ενδεικτική διάταξη του container SINVERT PVS1000 Ο χώρος των inverters και ο χώρος του μετασχηματιστή εξαερίζονται από διαφορετικά συστήματα. Ο αέρας εισέρχεται στο χώρο από ανοίγματα στην μια πλευρά του container. Εξαερισμός με χρήση ειδικών απαγωγών αέρα στο πάνω μέρος των inverters.

15 Ενδεικτική διάταξη του container SINVERT PVS PVS2000 PVS1000 PVS2000

16 Διάταξη μιας Φ/Β εγκατάστασης Φ/Β συστοιχίες SINVERT PV Combiner Box Φ/Β εγκατάσταση Container DC DC M A S T E R AC S L A V E 1 S L A V E 2 S L A V E 3 AC Inverter Αντικείμενο προμήθειας SINVERT MV Στοιχεία Μέσης Τάσης Δίκτυο Μέσης Τάσης

17 Ενδεικτική σύνδεση περιφερειακών στο container

18 SINVERT PV Combiner Box Το SINVERT PV Combiner Box συλλέγει έως και 16* strings από το πεδίο και τα συνδέει παράλληλα. Το SINVERT PV Combiner Box συνδέεται απευθείας στο μετατροπέα SINVERT PVS. Ο έλεγχος string monitoring γίνεται ανά 2 string. Οι μετρούμενες τιμές επεξεργάζονται σε μονάδες SIMATIC. Επικοινωνία με οπτική ίνα ώστε να μην υπάρχει περιορισμός απόστασης και ταυτόχρονα προστασία για υπερτάσεων. *20 χωρίς string monitoring

19 SINVERT PV Weather Station Καταγράφονται επιπλέον στοιχεία που σχετίζονται με την απόδοση της Φ/Β εγκατάστασης. Αναγνωρίζεται άμεσα οποιαδήποτε μείωση της παραγωγής που δεν προκαλείται λόγω καιρικών συνθηκών (π.χ. σκίαση κτλ). Στο weather station μπορούν να συνδεθούν τα παρακάτω αισθητήρια όργανα: 3 αισθητήρια ηλιακής ακτινοβολίας 2 αισθητήρια ταχύτητας ανέμου 1 αισθητήριο θερμοκρασίας πλαισίων 1 αισθητήριο θερμοκρασίας περιβάλλοντος 1 αισθητήριο βροχής Χρησιμοποιείται για να βελτιώσει την ανάλυση στοιχείων απόδοσης μιας Φ/Β εγκατάστασης.

20 SINVERT PV Weather Station - Διαθέσιμα αισθητήρια όργανα Αισθητήριο ηλιακής ακτινοβολίας (έως1300 W/m²) Αισθητήριο ταχύτητας ανέμου Αισθητήριο θερμοκρασίας περιβάλλοντος Αισθητήριο βροχής Αισθητήριο θερμοκρασίας πλαισίων

21 PV-WinCC σύστημα απεικόνισης και απομακρυσμένου ελέγχου Βασικά χαρακτηριστικά WinCC: Απεικόνιση των Φ/Β πάρκων, των υποσυστημάτων και των inverters Απομακρυσμένη πρόσβαση στους inverters (π.χ. Remote ON, Remote OFF ή Remote Reset ) Απομακρυσμένη παρακολούθηση μέσω WinCC/WebNavigator Καταγραφή, αποθήκευση και εμφάνιση τρεχόντων αλλά και ιστορικών δεδομένων. Γραφική αναπαράσταση των δεδομένων

22 PV-WinCC σύστημα απεικόνισης και απομακρυσμένου ελέγχου Βασικά χαρακτηριστικά WinCC: Συνολική επιτήρηση πάρκου (π.χ. ανίχνευση και εμφάνιση σφαλμάτων στα Φ/Β πάνελ μέσω μετρήσεων ανά τμήματα του πάρκου) Ασφάλεια παραγωγής ενέργειας και βέλτιστη προστασία του προσωπικού (επιτήρηση μόνωσης) Υπηρεσία μηνυμάτων μέσω και SMS Ορισμός μέχρι και 128 ομάδων, με έως και 128 χρήστες η καθεμία, με ανάθεση διαφορετικών επιπέδων εξουσιοδότησης σε κάθε χρήστη ή/και ομάδα Εξαγωγή δεδομένων σε Excel Εμφάνιση επιτηρούμενων Φ/Β μονάδων σε χάρτη

23 PV-WinCC απεικόνιση και απομακρυσμένος έλεγχος των inverter

24 PV-WinCC σχηματική απεικόνιση της εγκατάστασης

25 PV-WinCC εμφάνιση μηνυμάτων / σφαλμάτων

26 PV-WinCC εμφάνιση μηνυμάτων / σφαλμάτων

27 Επικοινωνία με τη Siemens Thank you for your attention! Για οποιαδήποτε επιπλέον πληροφορία ή διευκρίνιση χρειαστείτε σχετικά με τους inverters Sinvert, μη διστάσετε να επικοινωνήσετε μαζί μας. Sinvert Sales & Technical Support Τηλ.:
