1 Δήλωση συμμόρφωσης EΕ Με την παρούσα, η Attwood Corportion δηλώνει ότι ο κινητήρας αργής πλεύσης Motorguide Χ3 συμμορφώνεται με τις ουσιώδεις απαιτήσεις και τις λοιπές συναφείς διατάξεις της οδηγίας 99/5/EΚ R&TTE. Αντίγραφο της πρωτότυπης Δήλωσης Συμμόρφωσης CE βρίσκεται στην τοποθεσία web μας, στη διεύθυνση Σας ευχαριστούμε Ευχαριστούμε που επιλέξατε τον κινητήρα MotorGuide, έναν από τους καλύτερους διαθέσιμους κινητήρες αργής πλεύσης. Χρησιμοποιούμε την πολυετή μας εμπειρία με στόχο να δημιουργήσουμε τα καλύτερα και πιο ποιοτικά προϊόντα. Με αυτόν τον τρόπο, η MotorGuide απέκτησε τη φήμη μιας εταιρείας που εφαρμόζει αυστηρό ποιοτικό έλεγχο και παρέχει προϊόντα με εξαιρετική ποιότητα, αντοχή και διάρκεια στο χρόνο, αλλά και την καλύτερη υποστήριξη και σέρβις μετά την πώληση. Παρακαλούμε διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν θέσετε τον κινητήρα σας σε λειτουργία. Το εγχειρίδιο αυτό συντάχθηκε για να σας βοηθήσει στο χειρισμό, την ασφαλή χρήση και τη φροντίδα του κινητήρα αργής πλεύσης. Σας ευχαριστούμε και πάλι για την εμπιστοσύνη σας στη MotorGuide. Μήνυμα εγγύησης Το προϊόν που αγοράσατε, συνοδεύεται από μια περιορισμένη εγγύηση δύο ετών από την MotorGuide. Οι όροι της πολιτικής της εγγύησης καθορίζονται στην ενότητα Πληροφορίες για την εγγύηση αυτού του εγχειριδίου. Η δήλωση πολιτικής περιλαμβάνει μια περιγραφή για τη διάρκεια της κάλυψης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων, καθώς και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Motorguide, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή, για αλλαγή προδιαγραφών, σχεδίασης, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για αυτήν. MotorGuide, Lowell, Michign, Η.Π.Α. Πληροφορίες για πνευματικά δικαιώματα και εμπορικά σήματα MERCURY MARINE. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. Τα Alph, Axius, Brvo One, Brvo Two, Brvo Three, Κύκλος M με το λογότυπο με τα κύματα, K- plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury με το λογότυπο με τα κύματα, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter και We're Driven to Win είναι σήματα κατατεθέντα της Brunswick Corportion. Η επωνυμία Pro XS είναι σήμα κατατεθέν της Brunswick Corportion. Το Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion. ell i 2014 Mercury Mrine X3-40/X3-45/X3-55/X M

2 ell ii

3 Πληροφορίες εγγύησης Περιορισμένη εγγύηση δύο ετών της MotorGuide... 1 Γενικές πληροφορίες Ευθύνες χειριστή του σκάφους... 3 Προστασία των ατόμων που βρίσκονται στο νερό... 3 Μήνυμα σχετικά με την ασφάλεια των επιβατών... 3 Συστάσεις για την ασφαλή χρήση του σκάφους... 3 Επισκόπηση του προϊόντος Κινητήρας αργής πλεύσης MotorGuide X3 40/X3 45/X3 55/X Προδιαγραφές... 6 Πληροφορίες σχετικά με την καλωδίωση και την μπαταρία Πληροφορίες σχετικά με την καλωδίωση και την μπαταρία... 8 Τυπικές πρακτικές και διαδικασίες... 8 Συστάσεις σχετικά με την μπαταρία... 8 Προφυλάξεις σχετικά με την μπαταρία... 8 Δρομολόγηση καλωδίων και ντίζας... 9 Συντομογραφίες χρωματικού κώδικα καλωδίων... 9 Σύνδεση μπαταρίας Εγκατάσταση και λειτουργία κινητήρων αργής πλεύσης Τοποθέτηση του μπρακέτου στερέωσης Τοποθέτηση μόνιμου πεντάλ (προαιρετικό) Τοποθέτηση του κινητήρα στη βάση στερέωσης πλώρης Αφαίρεση του κινητήρα από τη βάση στερέωσης πλώρης Αποθήκευση κινητήρα αργής πλεύσης Ανάπτυξη του κινητήρα αργής πλεύσης Προσαρμογή της τάνυσης πηδαλίου (Μόνο για τους χειροκίνητους κινητήρες) Προσαρμογή του βάθους του κινητήρα Δείκτης κατεύθυνσης μοντέλο με πηδαλιουχία μέσω ντίζας Δείκτης ταχύτητας μοντέλο με πηδαλιουχία μέσω ντίζας Έλεγχος ταχύτητας ell iii

4 Συντήρηση Φροντίδα κινητήρα αργής πλεύσης Πρόγραμμα επιθεώρησης και συντήρησης Σημεία λίπανσης Επιθεώρηση της μπαταρίας Αντικατάσταση προπέλας Προσαρμογή της τάνυσης της ντίζας πηδαλίου Πληροφορίες για παρελκόμενα της MotorGuide Αντιμετώπιση προβλημάτων Απόδοση κινητήρα αργής πλεύσης Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Γραφεία εξυπηρέτησης της Mercury Mrine iv ell

5 ΠΛΗΡΟΦΟΡΊΕΣ ΕΓΓΎΗΣΗΣ Περιορισμένη εγγύηση δύο ετών της MotorGuide ΦΥΛΑΞΤΕ ΤΗΝ ΑΥΘΕΝΤΙΚΗ ΑΠΟΔΕΙΞΗ ΑΓΟΡΑΣ 1. Για εργασίες στα πλαίσια της εγγύησης, ο αγοραστής θα πρέπει να παραδώσει ή να επιστρέψει τη μονάδα (με πληρωμένα τέλη και ασφάλιση) σε οποιονδήποτε εξουσιοδοτημένο κέντρο σέρβις της MotorGuide. ΝΑ ΜΗΝ ΕΠΙΣΤΡΕΦΕΤΑΙ ΣΤΗΝ ΤΟΠΟΘΕΣΙΑ ΑΓΟΡΑΣ εκτός εάν πρόκειται για εξουσιοδοτημένο κέντρο σέρβις. Οι κινητήρες που έχουν αγοραστεί σε άλλες χώρες θα πρέπει να επιστρέφονται στην τοποθεσία αγοράς. Τα προϊόντα που επιστρέφονται μέσω ταχυδρομείου θα πρέπει να είναι καλά συσκευασμένα και να περιλαμβάνουν ένα σημείωμα με περιγραφή της φύσης του προβλήματος ή/και του σέρβις που ζητάει ο πελάτης, τη διεύθυνση του πελάτη και ένα τηλέφωνο επικοινωνίας. Ένα αντίγραφο της απόδειξης λιανικής, του τιμολογίου πώλησης, της βεβαίωσης εγγραφής ή άλλο αποδεικτικό μέσο για την αγορά πρέπει απαραίτητα να συνοδεύει το προϊόν προκειμένου να ισχύσει η εγγύηση. Οι αιτήσεις για εγγύηση δεν θα γίνονται αποδεκτές εάν δεν παρουσιαστεί η απόδειξη λιανικής αγοράς του κινητήρα αργής πλεύσης, κάποιο άλλο αποδεικτικό καταχώρισης ή τιμολόγιο για το σκάφος. 2. Οι ηλεκτρικοί κινητήρες αργής πλεύσης της MotorGuide συνοδεύονται από 2 χρόνια εγγύηση προς τον αρχικό αγοραστή σχετικά με τα ελαττώματα υλικών ή/και τα προβλήματα κατασκευής. Η εγγύηση ΔΕΝ μεταβιβάζεται σε μελλοντικούς αγοραστές. 3. Η MotorGuide, κατά την κρίση της, θα επισκευάσει ή θα αντικαταστήσει τα εξαρτήματα που καλύπτονται από τους όρους αυτής της εγγύησης. Η MotorGuide και οι αντιπρόσωποι σέρβις της MotorGuide δεν φέρουν καμία ευθύνη για φθορές σε προϊόντα της MotorGuide που έχουν προκληθεί μετά από επισκευές που πραγματοποιήθηκαν από μη εξουσιοδοτημένο τεχνικό εκτός των κέντρων εργοστασιακού σέρβις της MotorGuide. Η MotorGuide και η Mercury Mrine δε φέρουν καμία ευθύνη για φθορές ή ζημιές που προκαλούνται από λανθασμένη εγκατάσταση, ρύθμιση, προετοιμασία ή σφάλματα από παλιότερη επισκευή ή συντήρηση. 4. Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπροσώπους που είναι εξουσιοδοτημένοι από τη Mercury Mrine για να διανέμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση. Η κάλυψη και η διάρκεια της εγγύησης ποικίλουν ανάλογα με τη χώρα χρήσης του προϊόντος. Η παρούσα εγγύηση αφορά στη σειρά Χ3 των κινητήρων αργής πλεύσης της MotorGuide που πωλούνται και χρησιμοποιούνται στις Ηνωμένες Πολιτείες. Η περίοδος αυτής της περιορισμένης εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Τα παρελκόμενα της MotorGuide καλύπτονται από την παρούσα περιορισμένη εγγύηση για περίοδο ενός (1) έτους από την ημερομηνία της λιανικής πώλησης. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Οι εγγυήσεις που συνοδεύουν προσφορές δεν περιλαμβάνονται στην παρούσα δήλωση, ενώ η κάλυψή τους μπορεί να ποικίλει ανάλογα με την προσφορά. Τα προϊόντα που πωλούνται ή ξεκινούν να χρησιμοποιούνται μετά το πέρας έξι ετών από την ημερομηνία κατασκευής, αποκλείονται από την εγγύηση. 5. Περιορισμένη Εγγύηση Εφ' Όρου Ζωής άξονα σύνθετης λειτουργίας MotorGuide. Οι άξονες σύνθετης λειτουργίας MotorGuide παρέχουν εγγύηση στον αρχικό πελάτη λιανικής έναντι ατελειών στα υλικά ή την κατασκευή εφ' όρου ζωής του αρχικού πελάτη. Η MotorGuide θα παράσχει νέο άξονα πολλαπλής χρήσης χωρίς χρέωση για οποιονδήποτε άξονα πολλαπλής χρήσης παρουσιάζει ατέλειες στα υλικά ή την κατασκευή. Οι δαπάνες εγκατάστασης αποτελούν αποκλειστικά ευθύνη του πελάτη. 6. Αυτή η εγγύηση δεν αφορά σε εξαρτήματα με φυσιολογική φθορά, όπως φθαρμένα καλώδια, προσαρμογές ή φθορά προϊόντος εξαιτίας 1) αμέλειας, έλλειψης συντήρησης, ατυχήματος, αντικανονικής λειτουργίας ή λανθασμένης εγκατάστασης ή επισκευής, 2) κακής χρήσης (όπως λυγισμένες μεταλλικές κολόνες, λυγισμένοι άξονες οπλισμού, σπασμένες ντίζες ελέγχου, κ.λπ.), ατυχημάτων, τροποποιήσεων, λανθασμένης χρήσης, υπερβολικής φθοράς ή ζημιών που προκλήθηκαν επειδή ο ιδιοκτήτης δεν κατάφερε να παράσχει την εύλογη και αναγκαία εγκατάσταση ή φροντίδα, 3) χρήσης παρελκόμενου ή εξαρτήματος που δεν έχει κατασκευαστεί από τη MotorGuide/Mercury, 4) τροποποίησης ή αφαίρεσης εξαρτημάτων, 5) ανοίγματος της κάτω μονάδας (κινητήρας) από άτομα που δεν ανήκουν στα κέντρα εργοστασιακού σέρβις, πράγμα που θα ακυρώσει την παρούσα εγγύηση. 7. Αυτή η εγγύηση δεν αφορά χρεώσεις για ανέλκυση, καθέλκυση, ρυμούλκηση και αποθήκευση, μεταφορά ή/και χρόνο ταξιδιού, τηλεφωνικές χρεώσεις ή κόστος ενοικίασης οποιουδήποτε τύπου, ταλαιπωρία και απώλεια χρόνου ή εισοδήματος, ή άλλες επακόλουθες φθορές. ell 1

6 ΠΛΗΡΟΦΟΡΊΕΣ ΕΓΓΎΗΣΗΣ 8. Διατηρούμε το δικαίωμα να βελτιώνουμε τη σχεδίαση οποιουδήποτε κινητήρα αργής πλεύσης, χωρίς να έχουμε καμία υποχρέωση να τροποποιήσουμε οποιονδήποτε κινητήρα που κατασκευάστηκε προγενέστερα. 9. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Service-Repir" (Σέρβις - Επισκευή) και αριθμό σειράς έχουν εγγύηση (1) έτους. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Service-Repir" (Σέρβις - Επισκευή) χωρίς σειριακό αριθμό ΔΕΝ έχουν εγγύηση. Οι κινητήρες με σήμανση "Service-Repir" (Σέρβις - Επισκευή), είναι κινητήρες αργής πλεύσης που πωλούνται από την MotorGuide, οι οποίοι μπορεί να έχουν χρησιμοποιηθεί, αλλά έχουν περάσει από επιθεώρηση και έχουν ίσως γίνει κάποιες μικρές επισκευές. Ο αρχικός αγοραστής ενός κινητήρα με σήμανση "Service-Repir" (Σέρβις - Επισκευή) είναι ο πρώτος αγοραστής του κινητήρα μετά το "Service-Repir" (Σέρβις - Επισκευή). Οι κινητήρες με σήμανση "Service-Repir" (Σέρβις - Επισκευή) έχουν ένα μπλε αυτοκόλλητο στο καλώδιο της μπαταρίας, ενώ η συσκευασία τους φέρει τη σήμανση "Mnufcturer Certified Service-Repir Motor" (Κινητήρας από σέρβις ή επισκευή με πιστοποίηση κατασκευαστή). 10. ΤΕΡΜΑΤΙΣΜΟΣ ΤΗΣ ΚΑΛΥΨΗΣ: Η κάλυψη της εγγύησης μπορεί να τερματιστεί για κατασχεμένα προϊόντα ή προϊόντα που πωλήθηκαν σε δημοπρασίες, προέρχονται από μάντρες, από εταιρίες εκκαθάρισης, ασφαλιστικές εταιρίες, μη εξουσιοδοτημένους αντιπροσώπους, κατασκευαστές σκαφών ή τρίτες εταιρίες. 11. ΟΛΕΣ ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ. ΟΙ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ, ΟΙ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΠΕΡΙΟΡΙΖΟΝΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΚΑΠΟΙΕΣ ΠΟΛΙΤΕΙΕΣ ΔΕΝ ΕΠΙΤΡΕΠΟΥΝ ΠΕΡΙΟΡΙΣΜΟΥΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ Ή ΤΟΝ ΑΠΟΚΛΕΙΣΜΟ Ή ΠΕΡΙΟΡΙΣΜΟ ΤΩΝ ΤΥΧΑΙΩΝ Ή ΠΑΡΕΠΟΜΕΝΩΝ ΖΗΜΙΩΝ, ΟΠΟΤΕ ΟΙ ΠΑΡΑΠΑΝΩ ΠΕΡΙΟΡΙΣΜΟΙ Ή ΕΞΑΙΡΕΣΕΙΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ. 2 ell

7 Ευθύνες χειριστή του σκάφους ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή (οδηγό) να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία του κινητήρα αργής πλεύσης. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες σχετικά με τη βασική λειτουργία του κινητήρα αργής πλεύσης σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΚΙΝΕΊΤΑΙ ΜΕ ΑΡΓΉ ΤΑΧΎΤΗΤΑ Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΕΊΝΑΙ ΑΚΊΝΗΤΟ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα αργής πλεύσης, οποιαδήποτε στιγμή βρεθεί κάποιος στο νερό κοντά στο σκάφος σας. Να σβήνετε τον κινητήρα αργής πλεύσης προτού επιτρέψετε σε κάποιον να κολυμπήσει ή να βρεθεί στο νερό κοντά στο σκάφος σας. Μήνυμα σχετικά με την ασφάλεια των επιβατών Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Κάποια απότομη μείωση στην ταχύτητα του σκάφους, όπως μια απότομη αλλαγή της διεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Χρησιμοποιήστε συσκευές επίπλευσης. Ο νόμος ορίζει ότι πρέπει να υπάρχει μια ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος), ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. ell 3

8 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Διενεργήστε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Επιβίβαση επιβατών. Σταματήστε τον κινητήρα αργής πλεύσης όταν γίνεται επιβίβαση ή αποβίβαση επιβατών. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί. Κίνδυνοι κάτω από τη θάλασσα. Μειώστε την ταχύτητα και προχωρήστε με ιδιαίτερη προσοχή όταν κινείστε σε ρηχά νερά. Κίνδυνοι που προκαλούνται εάν σκοντάψετε. Για να αποφύγετε αυτούς τους κινδύνους, φροντίστε ώστε όλα τα καλώδια να είναι τακτοποιημένα και να μην βρίσκονται στη μέση του σκάφους. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. 4 ell

9 ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΠΡΟΪΌΝΤΟΣ Κινητήρας αργής πλεύσης MotorGuide X3-40/X3-45/X3-55/X3-70 ΜΟΝΤΈΛΑ ΜΕ ΠΗΔΑΛΙΟΥΧΊΑ ΜΕ ΝΤΊΖΑ - Ένδειξη κατεύθυνσης b - Μπρακέτο στερέωσης c - Καλώδια μπαταρίας d - Μοχλός απελευθέρωσης μάνδαλου ασφάλισης m b c d e - f - g - h - Έλεγχος ταχύτητας Διακόπτης τριών θέσεων Πεντάλ Αυτοκόλλητο αριθμού σειράς (κάτω από το πεντάλ) l f e i - j - k - l - Στιγμιαίος διακόπτης Προπέλα Κάτω μονάδα Σύνθετης λειτουργίας σωλήνας g m - Σφαιρική λαβή θύρας μπρακέτου k h i j ell 5

10 ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΠΡΟΪΌΝΤΟΣ ΜΟΝΤΈΛΑ ΧΕΙΡΟΚΊΝΗΤΗΣ ΛΕΙΤΟΥΡΓΊΑΣ l k j c d b e - b - c - d - e - f - Επάνω περίβλημα Επεκτάσιμη λαγουδέρα ελέγχου ταχύτητας Αυτοκόλλητο αριθμού σειράς Καλώδια μπαταρίας Μοχλός απελευθέρωσης μάνδαλου ασφάλισης Μπρακέτο στερέωσης g - Σύνθετης λειτουργίας σωλήνας g f h - i - j - Προπέλα Κάτω μονάδα Σφαιρική λαβή θύρας μπρακέτου k - Κολάρο τάνυσης πηδαλίου l - Κολάρο ρύθμισης βάθους i h Προδιαγραφές Μοντέλο Μέγιστη ώθηση Άξονας Volt Ταχύτητες Πρόσω/ Όπισθεν Χειριστήριο X3-45 FW 20,4 kgf (45 lbf) 127,0 cm (50 in.) 12 V 5/2 X3-55 FW 24,9 kgf (55 lbf) 127,0 cm (50 in.) 12 V 5/2 X3-40 FW 18,1 kgf (40 lbf) 106,7 cm (42 in.) 12 V 5 X3-45 FW 20,4 kgf (45 lbf) 91,4 cm (36 in.) 12 V 5 X3-45 FW 20,4 kgf (45 lbf) 114,3 cm (45 in.) 12 V 5 X3-45 FW 20,4 kgf (45 lbf) 127,0 cm (50 in.) 12 V 5 X3-55 FW 24,9 kgf (55 lbf) 91,4 cm (36 in.) 12 V 5 Χειροκίνητα πτυσσόμενη / στρεφόμενη λαγουδέρα Χειροκίνητα πτυσσόμενη / στρεφόμενη λαγουδέρα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα 6 ell

11 ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΠΡΟΪΌΝΤΟΣ Μοντέλο Μέγιστη ώθηση Άξονας Volt Ταχύτητες Πρόσω/ Όπισθεν Χειριστήριο X3-55 FW 24,9 kgf (55 lbf) 106,7 cm (42 in.) 12 V 5 X3-55 FW 24,9 kgf (55 lbf) 114,3 cm (45 in.) 12 V 5 X3-55 FW 24,9 kgf (55 lbf) 127,0 cm (50 in.) 12 V 5 X3-70 FW 31,8 kgf (70 lbf) 114,3 cm (45 in.) 24 V 5 X3-70 FW 31,8 kgf (70 lbf) 127,0 cm (50 in.) 24 V 5 Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα Πηδαλιουχία με πεντάλ / ντίζα ell 7

12 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Πληροφορίες σχετικά με την καλωδίωση και την μπαταρία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από την μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. Τυπικές πρακτικές και διαδικασίες Κατά την εγκατάσταση ή αφαίρεση του κινητήρα αργής πλεύσης, ακολουθήστε τις παρακάτω οδηγίες: Αποσυνδέστε τον κινητήρα αργής πλεύσης από την μπαταρία. Μη χρησιμοποιείτε την μπαταρία του βασικού κινητήρα για την τροφοδοσία του κινητήρα αργής πλεύσης. Συστάσεις σχετικά με την μπαταρία Χρησιμοποιήστε μία μπαταρία θαλάσσης 12 volt, με μεγάλο κύκλο. Εγκαταστήστε έναν ασφαλειοδιακόπτη μη αυτόματης επαναφοράς σε σειρά με τους θετικούς (+) ακροδέκτες του κινητήρα αργής πλεύσης, σε απόσταση 180 cm (72 in.) από τις μπαταρίες. Σε περίπτωση που πρέπει να επεκτείνετε το υπάρχον καλώδιο πέρα από το μήκος του τυπικού καλωδίου μπαταρίας, χρησιμοποιήστε καλώδια μπαταρίας 13 mm² (6-guge) καλώδια μπαταρίας. Περιγραφή συνιστώμενων παρελκόμενων της MotorGuide Καλώδιο μπαταρίας 6 guge (μεγέθους 6) και ακροδέκτες με ασφαλειοδιακόπτη 50 A μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 60 Α μη αυτόματης επαναφοράς Αριθμός εξαρτήματος MM309922T MM5870 8M Προφυλάξεις σχετικά με την μπαταρία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από την μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές. Όταν φορτίζονται οι μπαταρίες, σε κάθε κελί σχηματίζεται ένα εκρηκτικό μίγμα αερίων. Ένα μέρος αυτού του αερίου διαφεύγει μέσα από τις οπές των πωμάτων εξαερισμού και ενδέχεται να δημιουργήσει εκρηκτική ατμόσφαιρα γύρω από την μπαταρία εάν ο αερισμός είναι ανεπαρκής. Το εκρηκτικό αυτό αέριο ενδέχεται να παραμείνει στην μπαταρία ή γύρω από αυτήν για αρκετές ώρες μετά τη φόρτιση. Οι σπινθήρες ή οι φλόγες ενδέχεται να προκαλέσουν την ανάφλεξη αυτού του αερίου και να προκαλέσουν εσωτερική έκρηξη, η οποία μπορεί να προκαλέσει το θρυμματισμό της μπαταρίας. Για την πρόληψη μιας έκρηξης πρέπει να τηρούνται οι ακόλουθες προφυλάξεις: 8 ell

13 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ 1. Μην καπνίζετε κοντά σε μπαταρίες που φορτίζονται ή έχουν φορτιστεί πολύ πρόσφατα. 2. Μη διακόπτετε ρευματοφόρα κυκλώματα στους ακροδέκτες των μπαταριών, δεδομένου ότι στο σημείο όπου διακόπτεται ένα ρευματοφόρο κύκλωμα δημιουργείται συνήθως σπινθήρας. Να είστε πάντοτε προσεκτικοί όταν συνδέετε ή αποσυνδέετε σφιγκτήρες καλωδίων σε φορτιστές. Οι κακές συνδέσεις είναι μια κοινή αιτία δημιουργίας βολταϊκών τόξων, τα οποία προκαλούν εκρήξεις. 3. Μην αντιστρέφετε την πολικότητα των συνδέσεων ακροδέκτη μπαταρίας με καλώδιο. Δρομολόγηση καλωδίων και ντίζας Τοποθετήστε τα καλώδια του κινητήρα αργής πλεύσης στην αντίθετη πλευρά του σκάφους, από την πλευρά όπου βρίσκονται τα άλλα καλώδια του σκάφους. Ο κινητήρας αργής πλεύσης θα πρέπει να συνδέεται στη δική του αποκλειστική μπαταρία. Τα ευαίσθητα ηλεκτρονικά όργανα, ειδικότερα τα βυθόμετρα, πρέπει να συνδέονται σε ξεχωριστή μπαταρία. Οι κινητήρες θαλάσσης θα πρέπει να διαθέτουν τη δική τους αποκλειστική μπαταρία εκκίνησης. Όλες οι μπαταρίες θα πρέπει να διαθέτουν κοινή γείωση. Συντομογραφίες χρωματικού κώδικα καλωδίων Συντομογραφίες χρώματος καλωδίου ΜΑΥΡΟ Μαύρο ΜΠΛΕ Μπλε ΚΑΦΕ Καφέ ΓΚΡΙ Γκρι ΠΡΑΣΙΝΟ Πράσινο ORN ή ORG Πορτοκαλί ΡΟΖ Ροζ PPL ή PUR Μοβ ΚΟΚΚΙΝΟ Κόκκινο ΑΝΟΙΚΤΟ ΚΑΦΕ Ανοιχτό καφέ ΑΣΠΡΟ Λευκό ΚΙΤΡΙΝΟ Κίτρινο ell 9

14 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Συντομογραφίες χρώματος καλωδίου LT ή LIT Ανοιχτό DK ή DRK Σκούρο Σύνδεση μπαταρίας! ΠΡΟΣΟΧΗ Αν αποσυνδέσετε ή συνδέσετε τα καλώδια της μπαταρίας με λανθασμένη σειρά, μπορεί να προκληθεί τραυματισμός λόγω ηλεκτροπληξίας ή μπορεί να προκληθεί ζημιά στο ηλεκτρικό σύστημα. Αποσυνδέετε πάντα πρώτο το αρνητικό (-) καλώδιο της μπαταρίας και συνδέετέ το τελευταίο. ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑΣ 12 VOLT 1. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α (αποδεκτά) ή 50 Α (ιδανικά) μη αυτόματης επαναφοράς σε σειρά με το θετικό (+) καλώδιο τροφοδοσίας του κινητήρα αργής πλεύσης και το θετικό (+) ακροδέκτη της μπαταρίας. Συνδέστε το θετικό καλώδιο του κινητήρα αργής πλεύσης με το θετικό (+) ακροδέκτη της μπαταρίας. 2. Συνδέστε το μαύρο αρνητικό ( ) καλώδιο του κινητήρα αργής πλεύσης με το αρνητικό ( ) ακροδέκτη της μπαταρίας. 10 ell

15 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ 3. Συνδέστε την κοινή γείωση από τον αρνητικό ( ) ακροδέκτη της μπαταρίας αργής πλεύσης με τον αρνητικό ( ) ακροδέκτη της μπαταρίας εκκίνησης. e - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης BLK RED RED BLK b - c - Ασφαλειοδιακόπτης μη αυτόματης επαναφοράς Μπαταρία κινητήρα αργής πλεύσης b c d d - e - f - Μπαταρία εκκίνησης κινητήρα Καλώδια τροφοδοσίας προς κινητήρα Κοινή σύνδεση γείωσης f ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑΣ 24 VOLT 1. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α (αποδεκτά) ή 50 Α (ιδανικά) μη αυτόματης επαναφοράς σε σειρά με το θετικό (+) καλώδιο τροφοδοσίας του κινητήρα αργής πλεύσης και τη μπαταρία του κινητήρα αργής πλεύσης. B θετικός (+) ακροδέκτης 2. Συνδέστε το θετικό (+) καλώδιο του κινητήρα αργής πλεύσης με το θετικό (+) ακροδέκτη της μπαταρίας. B. 3. Συνδέστε καλώδιο γεφύρωσης (εμφανίζεται με γκρι χρώμα) ανάμεσα στον αρνητικό ( ) πόλο της μπαταρίας B και το θετικό (+) πόλο της μπαταρίας A. ΣΗΜΑΝΤΙΚΟ: Το καλώδιο γεφύρωσης θα πρέπει να έχει την ίδια διατομή καλωδίου όπως το αρνητικό ( ) και το θετικό (+) καλώδιο ρεύματος. 4. Συνδέστε το αρνητικό ( ) καλώδιο του κινητήρα αργής πλεύσης με τον αρνητικό ( ) ακροδέκτη της μπαταρίας. A. ell 11

16 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ 5. Ξεκινώντας από τον θετικό ( ) πόλο, επανασυνδέστε τα καλώδια μπαταρίας στην μπαταρία εκκίνησης κινητήρα. d BLK GRY Bttery A c RED Bttery B c b Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης b - Ασφαλειοδιακόπτης μη αυτόματης επαναφοράς c - Καλώδιο γεφύρωσης (δεν παρέχεται) d - Αρνητικός πόλος μπαταρίας (-) 12 ell

17 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Τοποθέτηση του μπρακέτου στερέωσης c b - b - Μπρακέτο πρωραίας τοποθέτησης X3 Μοχλός απελευθέρωσης μάνδαλου ασφάλισης c - Σφαιρική λαβή θύρας μπρακέτου ΣΗΜΑΝΤΙΚΟ: Επιλέξτε μία περιοχή του καταστρώματος του σκάφους με διάκενο 7,6 cm (3 in.) μεταξύ της πλώρης του σκάφους και της κολόνας του κινητήρα αργής πλεύσης. 1. Επιλέξτε το κατάλληλο σημείο στο κατάστρωμα του σκάφους για την τοποθέτηση της βάσης στερέωσης. Βεβαιωθείτε ότι οι μπροστινές βίδες στήριξης δεν διεισδύουν στο κύτος Διάκενο 7,6 cm (3,0 in.) 2. Τοποθετήστε τη βάση της βάσης στερέωσης πλώρης στην επιφάνεια του καταστρώματος του σκάφους. Χρησιμοποιήστε τη βάση της βάσης στερέωσης ως πρότυπο για να σημαδέψετε τις θέσεις των μπροστινών οπών στήριξης και των πίσω οπών στήριξης στη βάση στερέωσης. ΣΗΜΑΝΤΙΚΟ: Απαιτούνται κατ' ελάχιστο τέσσερις βίδες στερέωσης για την τοποθέτηση του κινητήρα αργής πλεύσης στο σκάφος. Κατανείμετε τις βίδες στερέωσης σε όσο το δυνατόν μεγαλύτερες αποστάσεις για να είναι όσο το δυνατόν πιο γερή η στερέωση. - Οπές στήριξης μπρακέτου στερέωσης ell 13

18 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 3. Ανοίξτε τις οπές στηρίγματος με ένα τρυπάνι διαμέτρου 7 mm (1/4 in.). Απομακρύνετε τυχόν ακαθαρσίες. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιώντας ένα μεγάλο τρυπάνι, διευρύνετε το άνοιγμα των οπών στα σκάφη από υαλοβάμβακα για να αποφύγετε τη δημιουργία ρωγμών. 4. Τοποθετήστε τις ελαστικές απομονωτικές ροδέλες ανάμεσα στη βάση της βάσης στερέωσης και στην επιφάνεια στήριξης στο σκάφος. Τοποθετήστε τον ιμάντα πρόσδεσης κάτω από το μπρακέτο στερέωσης, με την πλευρά με το «χράτς» προς τα κάτω και με την αγκράφα στραμμένη προς το εξωτερικό του σκάφους. ΣΗΜΕΙΩΣΗ: Εάν ο κινητήρας αργής πλεύσης τοποθετείται σε κατάστρωμα σκάφους με μοκέτα, εν απαιτούνται τα ελαστικά σινεμπλόκ. - b - Ιμάντας πρόσδεσης τύπου χράτς Αγκράφα b Τοποθετήστε τις χαλύβδινες ροδέλες και τα παξιμάδια κλειδώματος από νάιλον στις βίδες στήριξης κάτω από το κατάστρωμα του σκάφους. Σφίξτε τις καλά με γερμανικά κλειδιά (7/16 in.). 14 ell

19 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ ΣΗΜΑΝΤΙΚΟ: Εάν είναι απαραίτητο, τοποθετήστε ανάμεσα στις ελαστικές ροδέλες, ροδέλες 25 mm (1 in.) εξωτερικής διαμέτρου από ανοξείδωτο χάλυβα για να δημιουργήσετε μία ίσια επιφάνεια στήριξης. b b c g d d e f e f b - c - d - e - f - g - Μπρακέτο στερέωσης Μπουλόνι στερέωσης Ελαστικό σινεμπλόκ Κατάστρωμα Ροδέλα Ασφαλιστικό παξιμάδι από νάιλον Μοκέτα 6. Αφού εγκατασταθεί, το μπρακέτο πρέπει να ασφαλίζει καλά και ομοιόμορφα, με τους πείρους μανδάλωσης στις εγκοπές, και να ελευθερώνεται με ένα ελαφρύ, άνετο τράβηγμα της λαβής του σχοινιού. Τοποθέτηση μόνιμου πεντάλ (προαιρετικό) 1. Βρείτε κατάλληλη θέση για το πεντάλ με τον κινητήρα αργής πλεύσης σε λειτουργία και στη θέση αποθήκευσης. Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια κάτω από το κατάστρωμα του σκάφους που θα εμπόδιζαν τις βίδες συναρμογής, όπως φρακτές ή οι καλωδιώσεις του σκάφους. 2. Εφόσον επιλεγεί η κατάλληλη θέση, σημαδέψτε τις οπές συναρμογής χρησιμοποιώντας το πεντάλ ως πρότυπο. 3. Χρησιμοποιήστε τρυπάνι 3 mm (7/64 in.) για να ανοίξετε τις οπές στο κατάστρωμα του σκάφους. ell 15

20 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 4. Χρησιμοποιήστε τέσσερις βίδες αρ. 8 x 2 ιντσών από ανοξείδωτο ατσάλι για να βιδώσετε το πεντάλ στο κατάστρωμα του σκάφους Τοποθέτηση του κινητήρα στη βάση στερέωσης πλώρης b - b - c - Κολάρο τάνυσης πηδαλιουχίας (μόνο μοντέλα χειροκίνητου χειρισμού) Θύρα μπρακέτου Σφαιρική λαβή θύρας μπρακέτου c Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Τοποθετήστε την κολόνα κινητήρα στο μπρακέτο και κλείστε τη θύρα. 3. Περιστρέψτε δεξιόστροφα το πόμολο της θύρας μπρακέτου για να σφίξετε την κολόνα κινητήρα στο μπρακέτο. Αφαίρεση του κινητήρα από τη βάση στερέωσης πλώρης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Απομακρύνετε την κολόνα κινητήρα από το μπρακέτο και κλείστε τη θύρα. 16 ell

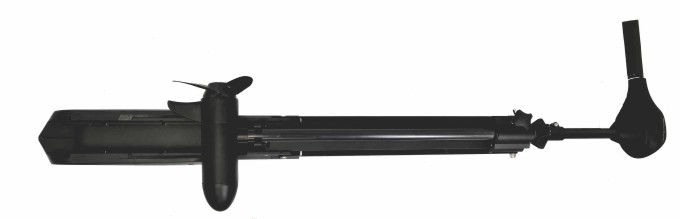

21 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Αποθήκευση κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό.! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα. 1. Κρατήστε γερά τη λαβή απελευθέρωσης του μάνδαλου. 2. Τραβήξτε τη λαβή απελευθέρωσης μάνδαλου για απεμπλοκή του πείρου ασφάλισης. 3. Συνεχίστε να τραβάτε τη λαβή απελευθέρωσης του μάνδαλου για να ανυψώσετε την κάτω μονάδα στη βάση στερέωσης. ΣΗΜΕΙΩΣΗ: Στην παρακάτω εικόνα απεικονίζεται ο κινητήρας αργής πλεύσης χειροκίνητης λειτουργίας. - Μοχλός απελευθέρωσης μάνδαλου ασφάλισης ΣΗΜΑΝΤΙΚΟ: Σηκώστε αργά τον κινητήρα αργής πλεύσης έξω από το νερό. Μην απελευθερώσετε τη λαβή απελευθέρωσης μάνδαλου μέχρι να ασφαλίσει ο πείρος κλειδώματος. 4. Μόλις ο κινητήρας τοποθετηθεί στη θέση ανάσυρσης, ο πείρος κλειδώματος ασφαλίζει για τη στερέωση του κινητήρα αργής πλεύσης. - Χ3 σε θέση ανάσυρσης ell 17

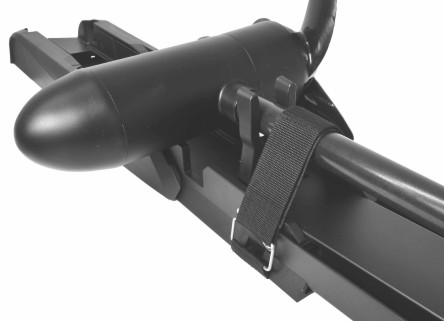

22 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 5. Τοποθετήστε τον ιμάντα πρόσδεσης επάνω από τη σύνθετη στήλη και μέσα από την αγκράφα. Τραβήξτε με δύναμη και κατόπιν στερεώστε μαζί την πλάτη με το χρατς για να στερεωθεί ο κινητήρας στο μπρακέτο στερέωσης. - Ιμάντας πρόσδεσης Ανάπτυξη του κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό.! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα.! ΠΡΟΣΟΧΗ Αποφύγετε τους πιθανούς τραυματισμός από απότομη πτώση του κινητήρα κατά την προσαρμογή του βάθους κινητήρα. Πιάστε καλά τον άξονα του κινητήρα με το ένα χέρι κατά την ανύψωση ή το χαμήλωμα του κινητήρα. 1. Αφαιρέστε τον ιμάντα πρόσδεσης με τον οποίο στερεώνεται ο κινητήρας αργής πλεύσης στο μπρακέτο στερέωσης. 2. Κρατήστε γερά τη λαβή απελευθέρωσης του μάνδαλου. 3. Τραβήξτε τη λαβή απελευθέρωσης μάνδαλου για απεμπλοκή του πείρου ασφάλισης. 4. Συνεχίστε να διατηρείτε την τάνυση στο χειρολαβή απελευθέρωσης μάνδαλου κατά το κατέβασμα του κινητήρα αργής πλεύσης μέσα στο νερό. 18 ell

23 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ ΣΗΜΑΝΤΙΚΟ: Χαμηλώστε αργά τον κινητήρα αργής πλεύσης μέχρι να μπει μέσα στο νερό. Μην απελευθερώσετε τη λαβή απελευθέρωσης μάνδαλου μέχρι να ασφαλίσει ο πείρος κλειδώματος. - Μοχλός απελευθέρωσης μάνδαλου ασφάλισης Μόλις ο κινητήρας τοποθετηθεί στη θέση ανάπτυξης, ο πείρος κλειδώματος ασφαλίζει για τη στερέωση του κινητήρα αργής πλεύσης. - Χ3 σε θέση ανάπτυξης (λειτουργίας) Προσαρμογή της τάνυσης πηδαλίου (Μόνο για τους χειροκίνητους κινητήρες) Προσαρμόστε το κολάρο τάνυσης πηδαλίου για να αυξήσετε ή να μειώσετε την προσπάθεια για ελεύθερη περιστροφή του κινητήρα. 1. Για να αυξηθεί η τάνυση πηδαλίου, γυρίστε δεξιόστροφα το κολάρο τάνυσης πηδαλίου. ell 19

24 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 2. Για να μειωθεί η τάνυση πηδαλίου, γυρίστε αριστερόστροφα το κολάρο τάνυσης πηδαλίου. - Κολάρο τάνυσης πηδαλίου Προσαρμογή του βάθους του κινητήρα! ΠΡΟΣΟΧΗ Αποφύγετε τους πιθανούς τραυματισμός από πτώση του κινητήρα κατά την προσαρμογή του βάθους κινητήρα. Πιάστε καλά τον άξονα του κινητήρα με το ένα χέρι κατά την ανύψωση ή το χαμήλωμα του κινητήρα. ΜΟΝΤΈΛΑ ΧΕΙΡΟΚΊΝΗΤΗΣ ΛΕΙΤΟΥΡΓΊΑΣ Προσαρμόστε το βάθος του κινητήρα για να βελτιώσετε την απόδοση του κινητήρα αργής πλεύσης σε διάφορα βάθη νερού. ΣΗΜΑΝΤΙΚΟ: Κατά τη ρύθμιση του βάθους του κινητήρα, βεβαιωθείτε ότι οι λεπίδες της προπέλας είναι τελείως βυθισμένες cm (6 12 in.) κάτω από την επιφάνεια του νερού για να αποφευχθεί ο αερισμός. 1. Πιάστε γερά την κολόνα με το ένα χέρι, ενώ με το άλλο κρατάτε το κολάρο ρύθμισης βάθους. 2. Λασκάρετε το κολάρο ρύθμισης βάθους μέχρι η κολόνα κινητήρα να αρχίσει να κινείται ελεύθερα. 3. Σηκώστε ή χαμηλώστε την κολόνα κινητήρα μέχρι να βυθιστούν τα πτερύγια της προπέλας κατά cm (6 12 in.) κάτω από την επιφάνεια του νερού και στη συνέχεια σφίξτε το κολάρο. - Κολάρο ρύθμισης βάθους ΜΟΝΤΈΛΑ ΜΕ ΠΗΔΑΛΙΟΥΧΊΑ ΜΕ ΝΤΊΖΑ ΣΗΜΑΝΤΙΚΟ: Κατά τη ρύθμιση του βάθους του κινητήρα, βεβαιωθείτε ότι οι λεπίδες της προπέλας είναι τελείως βυθισμένες cm (6 12 in.) κάτω από την επιφάνεια του νερού για να αποφευχθεί ο αερισμός. 1. Πιάστε γερά την κολόνα με το ένα χέρι. 2. Λασκάρετε το διακόπτη της θύρας του στηρίγματος μέχρι η κολόνα κινητήρα να αρχίσει να κινείται ελεύθερα. 20 ell

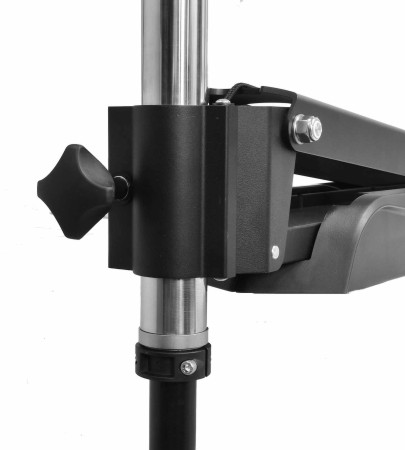

25 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 3. Σηκώστε ή χαμηλώστε την κολόνα κινητήρα μέχρι να βυθιστούν τα πτερύγια της προπέλας κατά cm (6 12 in.) κάτω από την επιφάνεια του νερού και στη συνέχεια σφίξτε το κολάρο. - Σφαιρική λαβή θύρας μπρακέτου ell 21

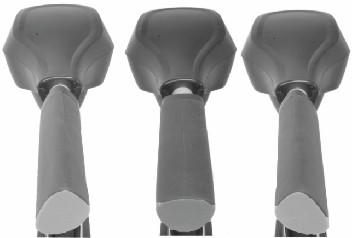

26 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Δείκτης κατεύθυνσης μοντέλο με πηδαλιουχία μέσω ντίζας Ο δείκτης παρέχει πληροφορίες κατεύθυνσης με μία ματιά. b c d b - c - d - Ένδειξη κατεύθυνσης Δεξιά στροφή - μύτη κάτω, ο κινητήρας κατευθύνει το σκάφος προς τα δεξιά (συνεχίστε να σπρώχνετε τελείως προς τα κάτω για όπισθεν) Πρόσω ολοταχώς - πεντάλ στη μέση Αριστερή στροφή - φτέρνα κάτω, ο κινητήρας κατευθύνει το σκάφος προς τα αριστερά (συνεχίστε να πιέζετε τελείως προς τα κάτω για όπισθεν) 22 ell

27 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Δείκτης ταχύτητας μοντέλο με πηδαλιουχία μέσω ντίζας ΚΙΝΗΤΉΡΕΣ ΠΈΝΤΕ ΤΑΧΥΤΉΤΩΝ ΚΑΙ ΜΕΤΑΒΛΗΤΉΣ ΤΑΧΎΤΗΤΑΣ Οι κινητήρες με λειτουργία μέσω πεντάλ είναι μοντέλα πέντε ταχυτήτων. Ελέγξτε την ταχύτητα του κινητήρα με κύλιση του μοχλού ελέγχου ταχύτητας χρησιμοποιώντας το χέρι ή το πόδι, μέχρι να επιτευχθεί η επιθυμητή ταχύτητα. b c d b - c - d - Πεντάλ Στιγμιαίος διακόπτης Διακόπτης On/off/pedl (ενεργοποίηση/απενεργοποίηση/πεντάλ) Κουμπί ελέγχου ταχύτητας Κουμπί ελέγχου ταχύτητας: Το κουμπί ελέγχου ταχύτητας του κινητήρα 5 ταχυτήτων διαθέτει αρίθμηση από 0 έως 5 και σάς επιτρέπει να επιλέξετε μια από τις πέντε προκαθορισμένες ταχύτητες και να σταματήσετε τον κινητήρα. Στιγμιαίος διακόπτης: Ο στιγμιαίος διακόπτης βρίσκεται στην επάνω δεξιά γωνία του πεντάλ. Ο στιγμιαίος διακόπτης λειτουργεί σε συνδυασμό με το διακόπτη «on/off/pedl» όταν βρίσκεται στη θέση πεντάλ (pedl). Όταν πατηθεί ο στιγμιαίος διακόπτης, ο κινητήρας θα λειτουργήσει με την επιλεγμένη ταχύτητα όσο ο διακόπτης είναι πατημένος. Διακόπτης On/off/pedl (ενεργοποίηση/απενεργοποίηση/πεντάλ) Αυτός ο διακόπτης τριών θέσεων παρέχει τρεις επιλογές για τη λειτουργία του κινητήρα: on (ενεργοποίηση), pedl (πεντάλ) ή off (απενεργοποίηση).. On (ενεργοποίηση): Επιτρέπει τη συνεχή λειτουργία του κινητήρα στην επιλεγμένη ταχύτητα μέσω του κουμπιού επιλογής ταχύτητας, χωρίς τη χρήση του στιγμιαίου διακόπτη. b. Pedl (πεντάλ): Επιτρέπει την ενεργοποίηση του κινητήρα με χρήση του στιγμιαίου διακόπτη στην ταχύτητα που έχει επιλεγεί από το κουμπί επιλογής ταχύτητας. c. Off (απενεργοποίηση): Θέτει εκτός λειτουργίας τον κινητήρα αργής πλεύσης. Έλεγχος ταχύτητας Προσαρμόστε το χειριστήριο ταχύτητας (πέντε εμπρόσθιες ταχύτητες και δύο όπισθεν) στην επιθυμητή κατεύθυνση και επίπεδο ώθησης. ell 23

28 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Περιστρέψτε τη συστρεφόμενη λαγουδέρα δεξιόστροφα για κίνηση πρόσω και αριστερόστροφα για όπισθεν. Όταν ο μοχλός τοποθετηθεί στη θέση "off", ο κινητήρας σβήνει. c b b - c - Χειριστήριο κίνησης πρόσω (πέντε ταχύτητες, δεξιόστροφα) Σβηστός Χειριστήριο κίνησης όπισθεν (δύο ταχύτητες, αριστερόστροφα) 24 ell

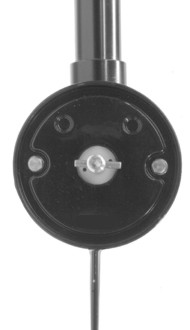

29 Φροντίδα κινητήρα αργής πλεύσης Για να διατηρείτε τον κινητήρα αργής πλεύσης στην καλύτερη λειτουργική κατάσταση και να διατηρήσετε την αξιοπιστία του, είναι σημαντικό ο κινητήρας αργής πλεύσης να υπόκειται σε τακτικές επιθεωρήσεις και συντήρηση. Φροντίστε να γίνεται σωστή συντήρηση ώστε να εξασφαλίσετε την ασφάλεια των επιβατών και τη δική σας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν αμελήσετε την επιθεώρηση, συντήρηση ή επισκευή του κινητήρα αρχής πλεύσης υπάρχει κίνδυνος σοβαρής φθοράς του προϊόντος και σοβαρού τραυματισμού ή θανάτου. Μην εκτελείται εργασίες συντήρησης ή επισκευής στον κινητήρα αργής πλεύσης εάν δεν γνωρίζετε τις κατάλληλες διαδικασίες επισκευής και ασφάλειας. ΕΠΙΛΟΓΗ ΑΝΤΑΛΛΑΚΤΙΚΩΝ Προτείνουμε να κάνετε χρήση μόνο των αυθεντικών, πιστοποιημένων, ανθεκτικών ανταλλακτικών της MotorGuide. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΧΡΗΣΗ Ελέγξτε αν ο κινητήρας αργής πλεύσης είναι καλά σφιγμένος στη βάση καταστρώματος. Ελέγξτε τη στεγανότητα των συνδέσεων καλωδίων μπαταρίας. Επιθεωρήστε οπτικά για χαλαρές ή διαβρωμένες συνδέσεις καλωδίων. Ελέγξτε τη στεγανότητα του παξιμαδιού προπέλας. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. ΜΕΤΑ ΑΠΟ ΚΑΘΕ ΧΡΗΣΗ Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας. Ελέγξτε την προπέλα και τον άξονα προπέλας για αντικείμενα όπως φύκια και πετονιές. Απομακρύνετε όλα τα ξένα αντικείμενα. Πλύντε τον κινητήρα αργής πλεύσης με καθαρό νερό για να φύγουν οι βρομιές και η σκόνη που μπορεί να προκαλέσουν το γρατσούνισμα της επιφάνειας. ΚΑΘΕ 100 ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Ή ΕΤΗΣΙΩΣ Λιπαίνετε τακτικά όλα τα σημεία άρθρωσης. Ανατρέξτε στην ενότητα Σημεία λίπανσης. Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα εξαρτήματα στερέωσης είναι καλά σφιγμένα. Επιθεωρήστε την μπαταρία. Ανατρέξτε στην ενότητα Επιθεώρηση της μπαταρίας. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΑΠΟΘΗΚΕΥΣΗ ΣΥΝΤΉΡΗΣΗ Το πιο σημαντικό ζήτημα κατά την προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση είναι η προστασία από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Ακολουθήστε τις κατάλληλες οδηγίες φροντίδας, για την προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση. Αποθηκεύστε τον κινητήρα αργής πλεύσης σε μια ξηρή τοποθεσία, όπου δεν θα επηρεάζεται από θερμοκρασίες κάτω των -29 C (-20 F). ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες αργής πλεύσης που αποθηκεύονται σε θερμοκρασίες κάτω από 0 C (32 F) θα πρέπει να λειτουργούν σε αργή ταχύτητα για τουλάχιστον 15 λεπτά προτού χρησιμοποιηθούν σε ταχύτητα άνω του 30% των δυνατοτήτων τους. ell 25

30 ΣΥΝΤΉΡΗΣΗ Σημεία λίπανσης ΣΗΜΕΙΩΣΗ: Μπορείτε να προμηθευτείτε τα συνιστώμενα λιπαντικά από οποιοδήποτε εξουσιοδοτημένο κέντρο σέρβις της MotorGuide ή της Mercury Mrine. Για την ελάττωση της τριβής και την αποφυγή τριξιμάτων, λιπάνετε κατά διαστήματα τις προσδιοριζόμενες θέσεις με τα παρακάτω λιπαντικά: Σπειρώματα διακόπτη θύρας μπρακέτου C με PTFE Γάντζοι πείρου μανδάλωσης C με PTFE Πείροι μανδάλωσης C με PTFE Πείροι περιστροφής - 10W-30 για τετράχρονες εξωλέμβιες ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε ποτέ λιπαντικά σε σπρέι για το γρασάρισμα ή το λάδωμα εξαρτημάτων της μονάδας. Πολλά λιπαντικά σε σπρέι περιέχουν βλαβερά προωθητικά αέρια που μπορεί να προκαλέσουν φθορές σε διάφορα τμήματα του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε το λιπαντικό να έρχεται σε επαφή με τα χιτώνια της στήλης στα διαιρούμενα κομμάτια του μπρακέτου θύρας διότι επηρεάζεται η τάνυση της πηδαλιουχίας του κινητήρα αργής πλεύσης. c c b d c c b b - c - d - Γάντζοι πείρου μανδάλου Πείροι περιστροφής Σπειρώματα σφαιρικής λαβής θύρας μπρακέτου Πείροι μανδάλωσης Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Σπειρώματα σε πείρους μανδάλωσης, γάντζους πείρου μανδάλωσης και σφαιρικής λαβής θύρας μπρακέτου Q Λάδι 10W-30 για τετράχρονες εξωλέμβιες Πείροι περιστροφής Q01 Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η σωστή λειτουργία του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Βεβαιωθείτε ότι η μπαταρία είναι ασφαλισμένη στο σκάφος. 2. Βεβαιωθείτε ότι οι ακροδέκτες των καλωδίων μπαταρίας είναι καθαροί, σφιχτά και σωστά τοποθετημένοι. Για οδηγίες εγκατάστασης, ανατρέξτε στην ενότητα Σύνδεση μπαταρίας. 3. Βεβαιωθείτε ότι η μπαταρία διαθέτει ένα κουτί μπαταρίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. 26 ell

31 Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. ΑΦΑΊΡΕΣΗ ΤΗΣ ΠΡΟΠΈΛΑΣ ΣΥΝΤΉΡΗΣΗ 1. Αποσυνδέστε τα καλώδια τροφοδοσίας από τη μπαταρία. 2. Κρατώντας το πτερύγιο της προπέλας με το ένα χέρι (φορώντας γάντι), χρησιμοποιήστε γερμανικό κλειδί ή καστάνια 9/16'' και καρυδάκι 9/16 '' για να αφαιρέσετε το παξιμάδι της προπέλας. Αφαιρέστε το παξιμάδι και τη ροδέλα της προπέλας (ή το ανόδιο για μοντέλα θαλάσσιου νερού). ΣΗΜΑΝΤΙΚΟ: Αφαιρέστε το παξιμάδι της προπέλας με γερμανικό κλειδί ή κλειδί καστάνιας και καρυδάκι. Αν χρησιμοποιήσετε κάποιο άλλο εργαλείο, μπορεί να προκαλέσετε φθορές στο παξιμάδι ή στον άξονα προπέλας. Εάν δεν είναι εύκολη η αφαίρεση της προπέλας, χρησιμοποιήστε μια ματσόλα για να χτυπήσετε ελαφρά το πίσω μέρος του αντίθετου πτερυγίου. Εάν δεν μπορείτε να αφαιρέσετε την προπέλα, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο. ΣΗΜΕΙΩΣΗ: Εάν ο πείρος προπέλας είναι λυγισμένος, αντικαταστήστε τον πείρο προπέλας ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΠΡΟΠΈΛΑΣ 1. Περιστρέψτε τον άξονα του κινητήρα για να τοποθετήσετε οριζοντίως τον πείρο της προπέλας. - Πείρος προπέλας ell 27

32 ΣΥΝΤΉΡΗΣΗ 2. Τοποθετήστε την προπέλα επάνω στον άξονα κινητήρα, τοποθετώντας την προπέλα επάνω στον πείρο προπέλας Τοποθετήστε τη ροδέλα (ή το ανόδιο για μοντέλα θαλάσσιου νερού) επάνω στον ελικοφόρο άξονα και κατόπιν τοποθετήστε το παξιμάδι της προπέλας. Σφίξτε γερά το παξιμάδι της προπέλας Σφίξτε το παξιμάδι της προπέλας κατά ¼ της στροφής ακόμα. Προσαρμογή της τάνυσης της ντίζας πηδαλίου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν αμελήσετε την επιθεώρηση, συντήρηση ή επισκευή του κινητήρα αρχής πλεύσης υπάρχει κίνδυνος σοβαρής φθοράς του προϊόντος και σοβαρού τραυματισμού ή θανάτου. Μην εκτελείται εργασίες συντήρησης ή επισκευής στον κινητήρα αργής πλεύσης εάν δεν γνωρίζετε τις κατάλληλες διαδικασίες επισκευής και ασφάλειας. Η τάνυση της ντίζας στον κινητήρα αργής πλεύσης X3 είναι προρυθμισμένη από το εργοστάσιο. Με το χρόνο και τη χρήση, οι ντίζες μπορεί να χαλαρώσουν ελαφρώς και να χρειάζονται ρύθμιση κατά διαστήματα. Η παρακάτω διαδικασία εξηγεί τον τρόπο ρύθμισης της τάνυσης της ντίζας πηδαλιουχίας. Να προσέχετε κατά την τάνυση της ντίζας πηδαλιουχίας. Η υπερβολική τάνυση της ντίζας μπορεί να προκαλέσει πρόωρη φθορά στις ντίζες και τις τροχαλίες ενώ με το υπερβολικό λασκάρισμα οι ντίζες μπορεί να βγουν από τις τροχαλίες με αποτέλεσμα την απώλεια ελέγχου της πηδαλιουχίας. 1. Αφαιρέστε το πεντάλ από το κατάστρωμα του σκάφους εάν έχει στερεωθεί με βίδες. 28 ell

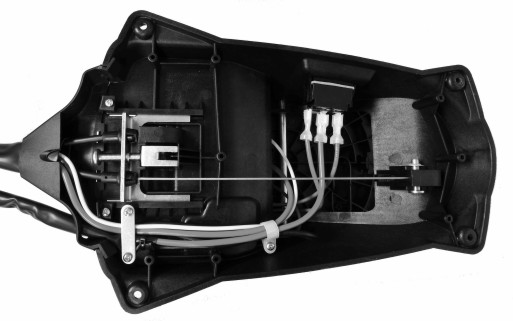

33 ΣΥΝΤΉΡΗΣΗ 2. Ρυθμίστε την τάνυση της ντίζας στρέφοντας τη βίδα τάνυσης της ντίζας δεξιόστροφα για να αυξηθεί η τάνυση και αριστερόστροφα για να μειωθεί η τάνυση. Κάτω μέρος πεντάλ - Βίδα τάνυσης ντίζας Πληροφορίες για παρελκόμενα της MotorGuide Ανατρέξτε στον ιστότοπο για εγκεκριμένα από το εργοστάσιο παρελκόμενα για όλους τους κινητήρες αργής πλεύσης της MotorGuide. ell 29
