1 Σας ευχαριστούμε Ευχαριστούμε που επιλέξατε τον κινητήρα MotorGuide, έναν από τους καλύτερους διαθέσιμους κινητήρες αργής πλεύσης. Χρησιμοποιούμε την πολυετή μας εμπειρία με στόχο να δημιουργήσουμε τα καλύτερα και πιο ποιοτικά προϊόντα. Με αυτόν τον τρόπο, η MotorGuide απέκτησε τη φήμη μιας εταιρείας που εφαρμόζει αυστηρό ποιοτικό έλεγχο και παρέχει προϊόντα με εξαιρετική ποιότητα, αντοχή και διάρκεια στο χρόνο, αλλά και την καλύτερη υποστήριξη και σέρβις μετά την πώληση. Παρακαλούμε διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν θέσετε τον κινητήρα σας σε λειτουργία. Το εγχειρίδιο αυτό συντάχθηκε για να σας βοηθήσει στο χειρισμό, την ασφαλή χρήση και τη φροντίδα του κινητήρα αργής πλεύσης. Σας ευχαριστούμε και πάλι για την εμπιστοσύνη σας στη MotorGuide. ΜΗΝ ΣΤΑΜΑΤΗΣΕΤΕ ΠΟΤΕ ΝΑ ΜΑΘΑΙΝΕΤΕ, ΜΗΝ ΣΤΑΜΑΤΗΣΕΤΕ ΠΟΤΕ ΝΑ ΒΕΛΤΙΩΝΕΣΤΕ ΚΑΙ ΜΗ ΣΤΑΜΑΤΗΣΕΤΕ ΠΟΤΕ, ΜΑ ΠΟΤΕ, ΤΟ ΨΑΡΕΜΑ. Μήνυμα εγγύησης Το προϊόν που αγοράσατε, συνοδεύεται από μια περιορισμένη εγγύηση δύο ετών από την MotorGuide. Οι όροι της πολιτικής της εγγύησης καθορίζονται στην ενότητα Πληροφορίες για την εγγύηση αυτού του εγχειριδίου. Η δήλωση πολιτικής περιλαμβάνει μια περιγραφή για τη διάρκεια της κάλυψης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων, καθώς και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Merury Mrine, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών, σχεδίων, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για τη Merury Mrine. MotorGuide, Lowell, Mihign Η.Π.Α. Τυπώθηκε στις Η.Π.Α. 2010, MotorGuide Τα Merury, Merury Mrine, MerCruiser, Merury MerCruiser, Merury Ring, MotorGuide, Merury Preision Prts, Merury Propellers, Mriner, Quiksilver, #1 On The Wter, Alph, Brvo, Brvo Two, Pro Mx, OptiMx, Sport-Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Totl Commnd, VesselView, Zero Effort, Zeus, M με το λογότυπο με τα κύματα, Merury με το λογότυπο με τα κύματα και το λογότυπο SmrtCrft είναι σήματα κατατεθέντα της Brunswik Corportion. Το λογότυπο Merury Produt Protetion είναι καταχωρημένο σήμα υπηρεσιών της Brunswik Corportion Merury Mrine Γλυκό νερό / Θαλασσινό νερό 90-8M ell i

2 ii ell

3 Γενικές πληροφορίες Περιορισμένη εγγύηση της MotorGuide... 1 Γενικές πληροφορίες... 2 Καταγραφή αριθμού σειράς... 3 Ευθύνες χειριστή του σκάφους... 4 Μήνυμα σχετικά με την ασφάλεια των επιβατών... 4 Συστάσεις για την ασφαλή χρήση του σκάφους... 4 Αναγνώριση εξαρτημάτων... 6 Επέκταση και απόσυρση της λαβής... 8 Τοποθέτηση της προπέλας... 8 Καλωδίωση και μπαταρία Προφυλάξεις σχετικά με την μπαταρία Τυπικές πρακτικές και διαδικασίες Συστάσεις σχετικά με την μπαταρία Συντομογραφίες χρωματικού κώδικα καλωδίων Δρομολόγηση καλωδίων και ντίζας Τοποθέτηση της βάσης στερέωσης Τοποθέτηση βάσης στερέωσης καθρέπτη Εγκατάσταση της βάσης στερέωσης ποντονιού (Pontoon) Εγκατάσταση στην πλώρη Λειτουργία συγκροτήματος μάσκας Τοποθέτηση του κινητήρα στη βάση στερέωσης Αφαίρεση του κινητήρα από τη βάση στερέωσης Ανύψωση και χαμήλωμα του κινητήρα αργής πλεύσης Προσαρμογή της σκληρότητας πηδαλίου (κινητήρες με χειριστήριο χειρός) Προσαρμογή του βάθους του κινητήρα Λειτουργία κινητήρα αργής πλεύσης Ένδειξη κατεύθυνσης Έλεγχος ταχύτητας Σταθερή λειτουργία/στιγμιαία λειτουργία/παράκαμψη σε υψηλές ταχύτητες Έλεγχος ταχύτητας με συστρεφόμενη λαγουδέρα Τοποθέτηση μόνιμου πεντάλ ell iii

4 Συντήρηση Φροντίδα κινητήρα αργής πλεύσης Πρόγραμμα επιθεώρησης και συντήρησης Προετοιμασία για αποθήκευση Επιθεώρηση της μπαταρίας Αντικατάσταση προπέλας Μόνο για μοντέλα θαλασσινού νερού Gret White Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Αντιμετώπιση προβλημάτων Παροχή τεχνικής βοήθειας Γραφεία εξυπηρέτησης της Merury Mrine iv ell

5 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Περιορισμένη εγγύηση της MotorGuide ΚΡΑΤΗΣΤΕ ΤΗΝ ΑΥΘΕΝΤΙΚΗ ΑΠΟΔΕΙΞΗ ΑΓΟΡΑΣ Ή ΤΙΜΟΛΟΓΙΟ ΠΩΛΗΣΗΣ. 1. Για πελάτες που κάνουν ψυχαγωγική χρήση, οι ηλεκτρικοί κινητήρες αργής πλεύσης της MotorGuide συνοδεύονται από εγγύηση προς τον αρχικό αγοραστή λιανικής σχετικά με τα ελαττώματα υλικών ή εργασίας για δύο (2) έτη. 2. Για εργασίες στα πλαίσια της εγγύησης, ο αγοραστής θα πρέπει να παραδώσει ή να επιστρέψει τη μονάδα (με πληρωμένα τέλη και ασφάλιση) σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο σέρβις της MotorGuide. ΝΑ ΜΗΝ ΕΠΙΣΤΡΕΦΕΤΑΙ ΣΤΗΝ ΤΟΠΟΘΕΣΙΑ ΑΓΟΡΑΣ εκτός εάν πρόκειται για εξουσιοδοτημένο κέντρο σέρβις. Τα προϊόντα που επιστρέφονται μέσω ταχυδρομείου θα πρέπει να είναι καλά συσκευασμένα και να περιλαμβάνουν ένα σημείωμα με περιγραφή της φύσης του προβλήματος ή/και του σέρβις που ζητάει ο πελάτης, τη διεύθυνση του πελάτη και ένα τηλέφωνο επικοινωνίας. Ένα αντίγραφο της απόδειξης λιανικής, του τιμολογίου πώλησης, της βεβαίωσης εγγραφής ή άλλο αποδεικτικό μέσο για την αγορά πρέπει απαραίτητα να συνοδεύει το προϊόν προκειμένου να ισχύσει η εγγύηση. Οι αιτήσεις για εγγύηση δεν θα γίνονται αποδεκτές εάν δεν παρουσιαστεί η απόδειξη λιανικής αγοράς του κινητήρα αργής πλεύσης, κάποιο άλλο αποδεικτικό καταχώρισης ή τιμολόγιο για το σκάφος. 3. Η MotorGuide, κατά την κρίση της, θα επισκευάσει ή θα αντικαταστήσει τα εξαρτήματα που καλύπτονται από τους όρους αυτής της εγγύησης. Η MotorGuide και τα κέντρα σέρβις της MotorGuide δεν φέρουν καμία ευθύνη για ζημιές στα προϊόντα της MotorGuide που προέρχονται από επισκευές οι οποίες πραγματοποιήθηκαν εκτός του εξουσιοδοτημένου δικτύου σέρβις της MotorGuide. Η MotorGuide και η Merury Mrine δεν φέρουν καμία ευθύνη για φθορές ή ζημιές που προκαλούνται από λανθασμένη εγκατάσταση, ρύθμιση, προετοιμασία ή σφάλματα από παλιότερη επισκευή ή συντήρηση. 4. Για πελάτες που κάνουν εμπορική και κυβερνητική χρήση, οι ηλεκτρικοί κινητήρες αργής πλεύσης της MotorGuide συνοδεύονται από εγγύηση προς τον αρχικό αγοραστή λιανικής σχετικά με τα ελαττώματα υλικών ή εργασίας για ένα (1) χρόνο. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και εάν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό, όπως ενοικιαζόμενα σκάφη, ξεναγήσεις, χώρους αλιείας ή άλλες παρόμοιες επιχειρήσεις. Η εγγύηση δεν μεταβιβάζεται σε επόμενους αγοραστές. Το πρόγραμμα προστασίας προϊόντος της Merury δεν είναι διαθέσιμο για πελάτες που κάνουν εμπορική ή κυβερνητική χρήση. 5. Η κάλυψη της εγγύησης είναι διαθέσιμη σε πελάτες που αγοράζουν από εξουσιοδοτημένους αντιπροσώπους ή εμπόρους λιανικής, οι οποίοι έχουν την εξουσιοδότηση της MotorGuide Mrine για να διανέμουν τα προϊόντα της στη χώρα όπου πραγματοποιείται η πώληση. Η κάλυψη και η διάρκεια της εγγύησης ποικίλει ανάλογα με τη χώρα κατοικίας του ιδιοκτήτη. Αυτή η εγγύηση αφορά στους κινητήρες αργής πλεύσης της MotorGuide που πωλούνται και χρησιμοποιούνται στις Ηνωμένες Πολιτείες. Η περίοδος αυτής της περιορισμένης εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Τα παρελκόμενα της MotorGuide καλύπτονται από την παρούσα περιορισμένη εγγύηση για περίοδο ενός (1) έτους από την ημερομηνία της λιανικής πώλησης. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Οι εγγυήσεις που συνοδεύουν προσφορές δεν περιλαμβάνονται στην παρούσα δήλωση, ενώ η κάλυψή τους μπορεί να ποικίλει ανάλογα με την προσφορά. Τα προϊόντα που πωλούνται ή ξεκινούν να χρησιμοποιούνται μετά το πέρας έξι ετών από την ημερομηνία κατασκευής, αποκλείονται από την εγγύηση. 6. Αυτή η εγγύηση δεν έχει ισχύ για φθαρμένα εξαρτήματα από τυπική χρήση, για παράδειγμα φθαρμένα καλώδια, προσαρμογές ή φθορές του προϊόντος εξαιτίας 1) αμέλειας, ελλιπούς συντήρησης, ατυχήματος, αντικανονικής λειτουργίας ή λανθασμένης εγκατάστασης ή επισκευής, 2) κακής χρήσης, όπως λυγισμένοι μεταλλικοί σωλήνες, λυγισμένος οπλισμός, σπασμένα καλώδια ελέγχου, κλπ., ατυχήματα, τροποποιήσεις, εσφαλμένη χρήση, υπερβολική φθορά ή ζημιές που προκλήθηκαν από αδυναμία του ιδιοκτήτη να εξασφαλίσει τη σωστή και απαραίτητη εγκατάσταση ή φροντίδα, 3) χρήση κάποιου εξαρτήματος ή ανταλλακτικού που δεν έχει κατασκευαστεί από την MotorGuide ή τη Merury, 4) τροποποίηση ή αφαίρεση εξαρτημάτων, 5) άνοιγμα της κάτω μονάδας (κινητήρας) από άτομα εκτός των εξουσιοδοτημένων κέντρων σέρβις της MotorGuide θα ακυρώσουν την εγγύηση. ell 1

6 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς 7. Διατηρούμε το δικαίωμα να βελτιώνουμε τη σχεδίαση οποιουδήποτε κινητήρα αργής πλεύσης, χωρίς να έχουμε καμία υποχρέωση να τροποποιήσουμε οποιονδήποτε κινητήρα που κατασκευάστηκε προγενέστερα. 8. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Servie-Repir" (Σέρβις - Επισκευή) και αριθμό σειράς έχουν εγγύηση (1) έτους. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Servie-Repir" (Σέρβις - Επισκευή) χωρίς σειριακό αριθμό ΔΕΝ έχουν εγγύηση. Οι κινητήρες με σήμανση "Servie-Repir" είναι κινητήρες αργής πλεύσης που πωλούνται από την MotorGuide, οι οποίοι μπορεί να έχουν χρησιμοποιηθεί, αλλά έχουν περάσει από επιθεώρηση και έχουν ίσως υποστεί κάποιες μικρές επισκευές. Ο αρχικός αγοραστής ενός κινητήρα με σήμανση "Servie-Repir" (Σέρβις - Επισκευή) είναι ο πρώτος αγοραστής του κινητήρα μετά το "Servie-Repir" (Σέρβις - Επισκευή). Οι κινητήρες με σήμανση "Servie-Repir" (Σέρβις - Επισκευή) έχουν ένα μπλε αυτοκόλλητο στο καλώδιο της μπαταρίας, ενώ η συσκευασία τους φέρει τη σήμανση "Mnufturer Certified Servie-Repir Motor" (Κινητήρας από σέρβις ή επισκευή με πιστοποίηση κατασκευαστή). 9. Αυτή η εγγύηση δεν αφορά 1) χρεώσεις ή/και χρόνο ταξιδιού για όλκηση, καθέλκυση, ρυμούλκηση και αποθήκευση, τηλεφωνικές χρεώσεις ή χρεώσεις για ενοικίαση, ενόχληση, ή απώλεια χρόνου ή εισοδήματος, ή άλλες επακόλουθες ζημιές, ή 2) αφαίρεση ή αντικατάσταση τμημάτων ή υλικών του σκάφους, εξαιτίας του σχεδιασμού του σκάφους για πρόσβαση στο προϊόν ή 3) αποσύνδεση και επανασύνδεση των καλωδιωμένων κινητήρων αργής πλεύσης. 10. ΤΕΡΜΑΤΙΣΜΟΣ ΤΗΣ ΚΑΛΥΨΗΣ: Η κάλυψη της εγγύησης μπορεί να τερματιστεί για κατασχεμένα προϊόντα ή προϊόντα που πωλήθηκαν σε δημοπρασίες, προέρχονται από μάντρες, από εταιρίες εκκαθάρισης, ασφαλιστικές εταιρίες, μη εξουσιοδοτημένους αντιπροσώπους, κατασκευαστές σκαφών ή τρίτες εταιρίες. 11. ΟΛΕΣ ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ. ΟΙ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ, ΟΙ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΠΕΡΙΟΡΙΖΟΝΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΚΑΠΟΙΕΣ ΠΟΛΙΤΕΙΕΣ ΔΕΝ ΕΠΙΤΡΕΠΟΥΝ ΠΕΡΙΟΡΙΣΜΟΥΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ Ή ΤΟΝ ΑΠΟΚΛΕΙΣΜΟ Ή ΠΕΡΙΟΡΙΣΜΟ ΤΩΝ ΤΥΧΑΙΩΝ Ή ΠΑΡΕΠΟΜΕΝΩΝ ΖΗΜΙΩΝ, ΟΠΟΤΕ ΟΙ ΠΑΡΑΠΑΝΩ ΠΕΡΙΟΡΙΣΜΟΙ Ή ΕΞΑΙΡΕΣΕΙΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ. Για το αρχείο σας: Αριθμός μοντέλου Αριθμός σειράς Γενικές πληροφορίες Διαβάστε και φυλάξτε αυτό το εγχειρίδιο. Οι πληροφορίες του εγχειριδίου περιγράφουν τις κατάλληλες διαδικασίες για την ασφαλή εγκατάσταση, λειτουργία και συντήρηση του κινητήρα σας. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Motorguide, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή, για αλλαγή προδιαγραφών, σχεδίασης, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για αυτήν. Οι πληροφορίες ασφαλείας και χειρισμού, όταν πραγματοποιούνται μαζί με λογικούς χειρισμούς μπορεί να βοηθήσουν στην πρόληψη σωματικών βλαβών και πρόκλησης ζημιάς στο προϊόν. ΟΔΗΓΙΕΣ ΚΑΙ ΠΡΟΦΥΛΑΞΕΙΣ ΟΣΟΝ ΑΦΟΡΑ ΣΤΗΝ ΑΣΦΑΛΕΙΑ Μην επιτρέπετε σε παιδιά να λειτουργούν τον κινητήρα αργής πλεύσης χωρίς την επίβλεψη ενηλίκου. Μην κάνετε οποιουδήποτε είδους τροποποίηση στη μονάδα και μην προσθέτετε άλλα εξαρτήματα εκτός από τα εγκεκριμένα εξαρτήματα της MotorGuide. Μην πλένετε τον κινητήρα αργής πλεύσης με πίεση. Να αποσυνδέετε την τροφοδοσία από τον κινητήρα κατά την αντικατάσταση της προπέλας, την απομάκρυνση ακαθαρσιών από την προπέλα, τη φόρτιση των μπαταριών, την τοποθέτηση του σκάφους σε τρέιλερ ή όταν ο κινητήρας δεν χρησιμοποιείται. 2 ell

7 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Επιβεβαιώστε ότι το πεντάλ είναι ασφαλισμένο και ότι ο κινητήρας είναι κλειδωμένος στη θέση ανάσυρσης όταν κάνετε χρήση βενζινοκινητήρα για τη μετακίνηση σε άλλη τοποθεσία ή κατά τη ρυμούλκηση του σκάφους με τρέιλερ. Να ασφαλίζετε τα σκόρπια αντικείμενα στο σκάφος πριν από την πλεύση με υψηλές ταχύτητες στο νερό. ΧΡΉΣΗ ΤΟΥ ΠΑΡΌΝΤΟς ΕΓΧΕΙΡΙΔΊΟΥ Διαβάστε προσεκτικά τις παρακάτω πληροφορίες. Αυτές οι ειδοποιήσεις θα σας ενημερώνουν για πιθανούς κινδύνους και σημαντικές πληροφορίες. Η τήρηση των ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ και των ΣΥΣΤΑΣΕΩΝ ΠΡΟΣΟΧΗΣ δεν αποτρέπει, από μόνη της, την πιθανότητα σωματικών βλαβών ή πρόκλησης ζημιάς στο προϊόν. Η προσεκτική εκτέλεση των συνιστώμενων διαδικασιών σέρβις και η λήψη υπεύθυνων μέτρων προσωπικής ασφάλειας αποτελούν τα κύρια μέτρα πρόληψης ατυχημάτων.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση των ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ ασφαλείας μπορεί να έχει αποτέλεσμα την πρόκληση σωματικών βλαβών. Καταγραφή αριθμού σειράς Καταγράψτε τον αριθμό σειράς για μελλοντική χρήση. Για το σκοπό της εγγύησης, συμπληρώστε την κάρτα εγγύησης που βρίσκεται στη συσκευασία ή καταχωρίστε τον κινητήρα αργής πλεύσης στη διεύθυνση ΜΟΝΤΈΛΟ ΜΕ ΠΕΝΤΆΛ ΚΑΙ ΤΟΠΟΘΈΤΗΣΗ ΣΤΟΝ ΚΑΘΡΈΠΤΗ Το αυτοκόλλητο με τον αριθμό σειράς στη βάση στερέωσης καθρέπτη βρίσκεται κάτω από το κάτω κάλυμμα. b b - - Αριθμός σειράς Αριθμός αναγνώρισης μοντέλου Τάση ell 3

8 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς ΜΟΝΤΈΛΟ ΜΕ ΧΕΙΡΙΣΤΉΡΙΟ ΧΕΙΡΌς ΚΑΙ ΤΟΠΟΘΈΤΗΣΗ ΣΤΗΝ ΠΛΏΡΗ Το αυτοκόλλητο με τον αριθμό σειράς του μοντέλου με τοποθέτηση στην πλώρη, βρίσκεται κάτω από το κάτω κάλυμμα. b b - - Αριθμός σειράς Αριθμός αναγνώρισης μοντέλου Τάση Ευθύνες χειριστή του σκάφους Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή (οδηγό) να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία του κινητήρα αργής πλεύσης. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες σχετικά με τη βασική λειτουργία του κινητήρα αργής πλεύσης σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Μήνυμα σχετικά με την ασφάλεια των επιβατών Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Κάποια απότομη μείωση στην ταχύτητα του σκάφους, όπως μια απότομη αλλαγή της διεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Χρησιμοποιήστε συσκευές επίπλευσης. Ο νόμος ορίζει ότι πρέπει να υπάρχει μια ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος), ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. Διενεργήστε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. 4 ell

9 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Επιβίβαση επιβατών. Σταματήστε τον κινητήρα αργής πλεύσης όταν γίνεται επιβίβαση ή αποβίβαση επιβατών. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί. Κίνδυνοι κάτω από τη θάλασσα. Μειώστε την ταχύτητα και προχωρήστε με ιδιαίτερη προσοχή όταν κινείστε σε ρηχά νερά. Κίνδυνοι που προκαλούνται εάν σκοντάψετε. Για να αποφύγετε αυτούς τους κινδύνους, φροντίστε ώστε όλα τα καλώδια να είναι τακτοποιημένα και να μην βρίσκονται στη μέση του σκάφους. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. ell 5

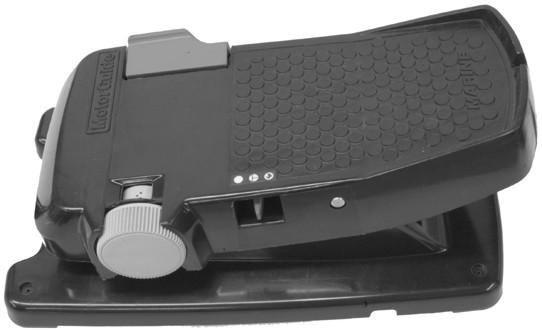

10 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Αναγνώριση εξαρτημάτων ΠΕΝΤΆΛ ΜΕ ΤΟΠΟΘΈΤΗΣΗ ΣΤΟΝ ΚΑΘΡΈΠΤΗ b l d e f g h k i j b - - d - e - f - g - h - i - j - k - l - Ένδειξη κατεύθυνσης Αυτοκόλλητο αριθμού σειράς Μανδάλωση κλίσης Μπρακέτο σφιγκτήρα (μοντέλο Bulldog) Πεντάλ Διακόπτης τριών θέσεων Έλεγχος ταχύτητας Καλώδια μπαταρίας Στιγμιαίος διακόπτης Κάτω μονάδα Προπέλα Κουμπί σκληρότητας πηδαλίου 6 ell

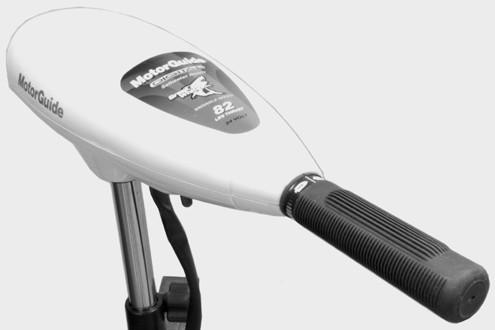

11 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς ΧΕΙΡΙΣΤΉΡΙΟ ΧΕΙΡΌς ΤΟΠΟΘΕΤΗΜΈΝΟ ΣΤΗΝ ΠΛΏΡΗ j l k f b e d - b - - d - e - f - g - h - i - Επεκτεινόμενη λαβή ελέγχου ταχύτητας Αυτοκόλλητο αριθμού σειράς Διακόπτης On/off Καλώδια μπαταρίας Στήριξη Μοχλός ρύθμισης απελευθέρωσης Προπέλα Κάτω μονάδα Ανόδιο j - Σφαιρική λαβή θύρας μπρακέτου k - Κουμπί σκληρότητας πηδαλίου l - Κολάρο ρύθμισης βάθους h i g ΠΕΝΤΆΛ ΤΟΠΟΘΕΤΗΜΈΝΟ ΣΤΗΝ ΠΛΏΡΗ - Ένδειξη κατεύθυνσης b - Αυτοκόλλητο αριθμού σειράς d b - d - e - f - Μοχλός απελευθέρωσης σύρτη ασφάλισης Στήριξη Διακόπτης τριών θέσεων Έλεγχος ταχύτητας g - Πεντάλ h - Στιγμιαίος διακόπτης l e f i - j - k - Καλώδια μπαταρίας Προπέλα Κάτω μονάδα l - Σφαιρική λαβή θύρας μπρακέτου g k i h j ell 7

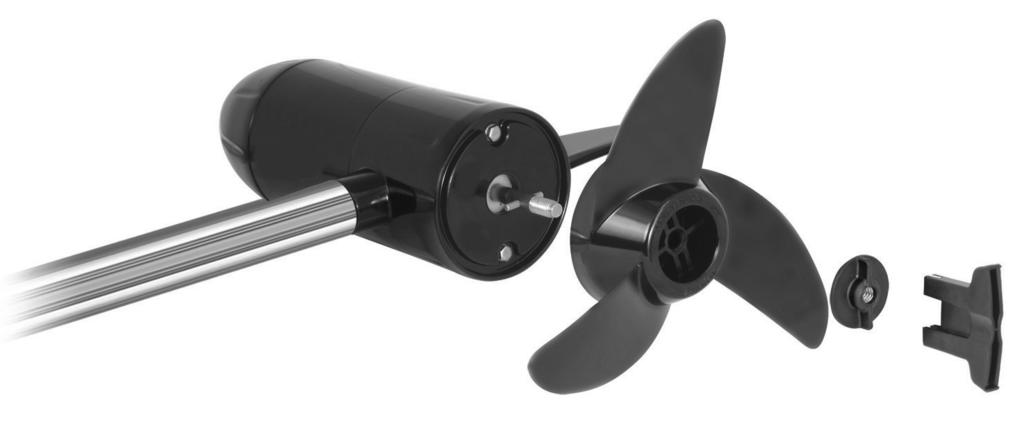

12 Επέκταση και απόσυρση της λαβής ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς 1. Ο έλεγχος ταχύτητας και διεύθυνσης παρέχεται μέσω της λαγουδέρας στα μοντέλα με έλεγχο χειρός και βάση στερέωσης στην πλώρη και στον καθρέπτη. - Λαγουδέρα Επεκτείνετε ή αποσύρετε τη λαβή μέχρι το επιθυμητό μήκος. - Μοχλός ελέγχου ταχύτητας και διεύθυνσης Τοποθέτηση της προπέλας 46270! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. 1. Περιστρέψτε τον άξονα του κινητήρα για να τοποθετήσετε οριζοντίως τον πείρο της προπέλας. - Πείρος προπέλας ell

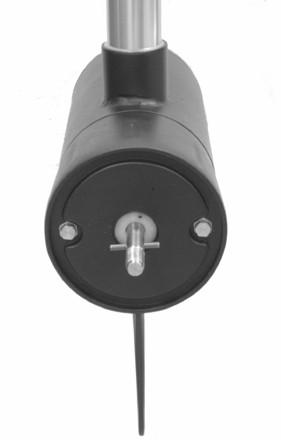

13 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς 2. Τοποθετήστε την προπέλα επάνω στον άξονα κινητήρα, τοποθετώντας την προπέλα επάνω στον πείρο προπέλας. 3. Τοποθετήστε το παξιμάδι προπέλας. Σφίξτε γερά. b d - b - - Πείρος προπέλας Προπέλα Παξιμάδι προπέλας d - Κλειδί προπέλας Χρησιμοποιήστε κλειδί ή πένσα προπέλας της MotorGuide για να σφίξετε το παξιμάδι προπέλας κατά ακόμη ¼ της στροφής. Περιγραφή συνιστώμενων παρελκομένων της MotorGuide Κιτ κλειδιών προπέλας της MotorGuide Αριθμός εξαρτήματος MGA050B6 ell 9

14 ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΜΠΑΤΑΡΊΑ Προφυλάξεις σχετικά με την μπαταρία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από την μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές. Όταν φορτίζονται οι μπαταρίες, σε κάθε κελί σχηματίζεται ένα εκρηκτικό μίγμα αερίων. Ένα μέρος αυτού του αερίου διαφεύγει μέσα από τις οπές των πωμάτων εξαερισμού και ενδέχεται να δημιουργήσει εκρηκτική ατμόσφαιρα γύρω από την μπαταρία εάν ο αερισμός είναι ανεπαρκής. Το εκρηκτικό αυτό αέριο ενδέχεται να παραμείνει στην μπαταρία ή γύρω από αυτήν για αρκετές ώρες μετά τη φόρτιση. Οι σπινθήρες ή οι φλόγες ενδέχεται να προκαλέσουν την ανάφλεξη αυτού του αερίου και να προκαλέσουν εσωτερική έκρηξη, η οποία μπορεί να προκαλέσει το θρυμματισμό της μπαταρίας. Για την πρόληψη μιας έκρηξης πρέπει να τηρούνται οι ακόλουθες προφυλάξεις: 1. Μην καπνίζετε κοντά σε μπαταρίες που φορτίζονται ή έχουν φορτιστεί πολύ πρόσφατα. 2. Μη διακόπτετε ρευματοφόρα κυκλώματα στους ακροδέκτες των μπαταριών, δεδομένου ότι στο σημείο όπου διακόπτεται ένα ρευματοφόρο κύκλωμα δημιουργείται συνήθως σπινθήρας. Να είστε πάντοτε προσεκτικοί όταν συνδέετε ή αποσυνδέετε σφιγκτήρες καλωδίων σε φορτιστές. Οι κακές συνδέσεις είναι μια κοινή αιτία δημιουργίας βολταϊκών τόξων, τα οποία προκαλούν εκρήξεις. 3. Μην αντιστρέφετε την πολικότητα των συνδέσεων ακροδέκτη μπαταρίας με καλώδιο. Τυπικές πρακτικές και διαδικασίες Μη χρησιμοποιείτε την μπαταρία του βασικού κινητήρα για την τροφοδοσία του κινητήρα αργής πλεύσης. Αποσυνδέστε τον κινητήρα αργής πλεύσης από την μπαταρία κατά τη φόρτιση και μετά από κάθε χρήση. Τοποθετήστε τα καλώδια του κινητήρα πλεύσης στην αντίθετη πλευρά του σκάφους, από την πλευρά όπου βρίσκονται τα διάφορα άλλα καλώδια του σκάφους. Συνδέστε τα παρελκόμενα του σκάφους απευθείας στην μπαταρία του βασικού κινητήρα. Συστάσεις σχετικά με την μπαταρία Χρησιμοποιήστε μία μπαταρία θαλάσσης 12 volt με μεγάλο κύκλο. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α μη αυτόματης επαναφοράς σε σειρά με τους θετικούς ακροδέκτες του κινητήρα αργής πλεύσης, σε απόσταση 180 m (72 in.) από τις μπαταρίες. Χρησιμοποιήστε καλώδια μπαταρίας 13 mm (6 guge) σε περίπτωση που πρέπει να επεκτείνετε το υπάρχον καλώδιο πέρα από το μήκος του τυπικού καλωδίου μπαταρίας. Περιγραφή συνιστώμενων παρελκόμενων της MotorGuide Βύσμα τροφοδοσίας κινητήρα αργής πλεύσης Πρίζα SP κινητήρα αργής πλεύσης «Κροκοδειλάκια» 50 A Καλώδιο μπαταρίας 6 Guge και ακροδέκτες με ασφαλειοδιακόπτη 50 A μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Αριθμός εξαρτήματος 8M M M MM309922T MM ell

15 ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΜΠΑΤΑΡΊΑ Συντομογραφίες χρωματικού κώδικα καλωδίων Συντομογραφίες χρώματος καλωδίου BLK Μαύρο BLU Μπλε BRN Καφέ GRY Γκρι GRN Πράσινο ORN ή ORG Πορτοκαλί PNK Ροζ PPL ή PUR Μοβ RED Κόκκινο TAN Ανοιχτό καφέ WHT Λευκό YEL Κίτρινο LT ή LIT Ανοιχτό DK ή DRK Σκούρο Δρομολόγηση καλωδίων και ντίζας Τοποθετήστε τα καλώδια του κινητήρα αργής πλεύσης στην αντίθετη πλευρά του σκάφους από ό,τι βρίσκονται τα διάφορα άλλα καλώδια του σκάφους (καλωδίωση για φώτα πλώρης, καλωδίωση για προβολείς, κ.λπ.). Η εγκατάσταση του μετατροπέα θα πρέπει να γίνει σύμφωνα με τις προδιαγραφές του κατασκευαστή. Για αποφυγή των παρεμβολών, τα καλώδια θα πρέπει να δρομολογηθούν χωριστά από τα καλώδια τροφοδοσίας του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Μη δρομολογείτε τα καλώδια του μετατροπέα μαζί με τα καλώδια τροφοδοσίας του κινητήρα αργής πλεύσης ή τα καλώδια του συγκροτήματος πεντάλ. Να δρομολογείτε το καλώδιο του μετατροπέα μαζί με το βραχίονα της βάσης στερέωσης και, στη συνέχεια, μέσα στην κονσόλα πλώρης. Τα ευαίσθητα ηλεκτρονικά όργανα, ειδικότερα τα βυθόμετρα, πρέπει να συνδέονται απευθείας στην μπαταρία του κυρίως κινητήρα. Εάν υπάρχει μόνο ένα σύστημα μπαταρίας, τότε συνδέστε με ξεχωριστά καλώδια. ΚΑΘΟΡΙΣΜΌς ΚΟΙΝΉς ΓΕΊΩΣΗς Η MotorGuide προτείνει την απομόνωση των μπαταριών του κινητήρα αργής πλεύσης από την κεντρική μπαταρία του κινητήρα. Θέματα ηλεκτρόλυσης: Η χρήση της μπαταρίας εκκίνησης του κινητήρα ως πηγής τροφοδοσίας για κάποιον κινητήρα αργής μπορεί να προκαλέσει ηλεκτρόλυση στα μεταλλικά εξαρτήματα. Εάν έχετε ακολουθήσει τις οδηγίες αυτού του εγχειριδίου για την εγκατάσταση και την καλωδίωση της μπαταρίας και το σκάφος σας συνεχίζει να παρουσιάζει προβλήματα ηλεκτρόλυσης, θα πρέπει να διαχωρίσετε τον κινητήρα αργής πλεύσης από τα υπόλοιπα ηλεκτρονικά συστήματα του σκάφους. Αφαιρέστε την μπαταρία εκκίνησης του κινητήρα από τη διαμόρφωση καλωδίωσης του σκάφους και απομονώστε το κύκλωμα τροφοδοσίας για τον κινητήρα αργής πλεύσης. Καθορισμός κοινής γείωσης: Κοινή γείωση σημαίνει ότι η γείωση για τα αξεσουάρ του κύριου κινητήρα και η γείωση για τον κινητήρα αργής πλεύσης συνδέονται με τον ίδιο αρνητικό ακροδέκτη γείωσης. Η απουσία κοινής γείωσης μπορεί να προκαλέσει σοβαρή διάβρωση ή ηλεκτρόλυση. Εάν δεν γίνει έλεγχος, μπορεί να προκληθούν φθορές στον κινητήρα αργής πλεύσης και στο σκάφος. Η τοποθέτηση μιας σύνδεσης κοινής γείωσης θα δώσει τη δυνατότητα αυξημένης ευαισθησίας και θα βελτιώσει τις λεπτομέρειες στην οθόνη του σόναρ. ΣΥΣΤΆΣΕΙς Τύπος μπαταρίας: Η προτεινόμενη μπαταρία είναι μία μπαταρία 12 V με πολύ μεγάλο κύκλο. Προστασία κυκλώματος: Η MotorGuide προτείνει την εγκατάσταση ενός ασφαλειοδιακόπτη 50 Α μη αυτόματης επαναφοράς σε σειρά με τα θετικά καλώδια του κινητήρα αργής πλεύσης, σε απόσταση 180 m (72 in.) από τις μπαταρίες. Για να παραγγείλετε ένα κιτ ασφαλειοδιακόπτη, επικοινωνήστε με τον τοπικό αντιπρόσωπο και ζητήστε το κιτ με αριθμό MM5870. Μέγεθος καλωδίου: Για βέλτιστη απόδοση, η MotorGuide προτείνει τη χρήση καλωδίου 13 mm (6 guge) σε περίπτωση που απαιτείται επέκταση του υπάρχοντος καλωδίου πέρα από το μήκος του τυπικού καλωδίου μπαταρίας που παρέχεται μαζί με το προϊόν. ell 11

16 ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΜΠΑΤΑΡΊΑ Πώματα πλώρης: Για προσωρινές εγκαταστάσεις κινητήρα αργής πλεύσης, η MotorGuide προτείνει τη χρήση ποιοτικών πωμάτων που προορίζονται για εφαρμογές σε θάλασσα. Συνδέστε το κόκκινο καλώδιο της μπαταρίας στο θετικό (+) πόλο της μπαταρίας και συνδέστε το μαύρο καλώδιο της μπαταρίας στον αρνητικό (-) πόλο. Εγκαταστήστε έναν ασφαλειοδιακόπτη των 50 Α σε σειρά με το θετικό καλώδιο, όπως απεικονίζεται. d Σύνδεση μπαταρίας 12 Volt - Καλώδιο τροφοδοσίας b - Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς - Βοηθητικό καλώδιο d - Κοινή γείωση BLK RED b ell

17 ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΜΠΑΤΑΡΊΑ Συνδέστε το μαύρο καλώδιο της μπαταρίας από το καλώδιο τροφοδοσίας με τον αρνητικό ( ) πόλο της μπαταρίας A και το κόκκινο καλώδιο με το θετικό (+) πόλο της μπαταρίας B. Συνδέστε ένα καλώδιο γεφύρωσης μεταξύ του αρνητικού ( ) πόλου της μπαταρίας B και του θετικού πόλου (+) της μπαταρίας A. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 mp σε σειρά με το θετικό καλώδιο της μπαταρίας B, όπως απεικονίζεται. d BLK GRY Bttery A RED Bttery B b Σύνδεση μπαταρίας 24 Volt - Καλώδιο τροφοδοσίας b - Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς - Βοηθητικό καλώδιο d - Κοινή γείωση ell 13

18 ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΜΠΑΤΑΡΊΑ Συνδέστε το μαύρο καλώδιο της μπαταρίας από το καλώδιο τροφοδοσίας με τον αρνητικό ( ) πόλο της μπαταρίας A. Συνδέστε το κόκκινο καλώδιο της μπαταρίας από το καλώδιο τροφοδοσίας με το θετικό (+) πόλο της μπαταρίας C. Συνδέστε ένα καλώδιο γεφύρωσης ανάμεσα στο θετικό (+) πόλο της μπαταρίας A και στον αρνητικό ( ) πόλο της μπαταρίας B. Συνδέστε ένα ακόμη καλώδιο γεφύρωσης ανάμεσα στο θετικό (+) πόλο της μπαταρίας B και στον αρνητικό ( ) πόλο της μπαταρίας C. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 mp σε σειρά με το θετικό καλώδιο μπαταρίας. d BLK GRY Bttery A GRY Bttery B RED Bttery C b Σύνδεση μπαταρίας 36 Volt - Καλώδιο τροφοδοσίας b - Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς - Βοηθητικό καλώδιο d - Κοινή γείωση 14 ell

19 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς Τοποθέτηση βάσης στερέωσης καθρέπτη ΜΟΝΤΈΛΑ ΜΕ ΣΥΣΤΡΕΦΌΜΕΝΗ ΛΑΓΟΥΔΈΡΑ 1. Βίδες-σφιγκτήρες: Οι βίδες-σφιγκτήρες διευκολύνουν την αφαίρεση και την εγκατάσταση του κινητήρα. Τοποθετήστε τον κινητήρα σας στον καθρέφτη και μετά σφίξτε καλά τις βίδες-σφιγκτήρες. 2. Πείρος θέσης κλίσης: Ο πείρος επιτρέπει στο χρήστη να ρυθμίζει την κλίση του κινητήρα. 3. Κολάρο ρύθμισης βάθους: Το βάθος του κινητήρα μπορεί να προσαρμοστεί προς τα επάνω και προς τα κάτω με χαλάρωμα του κολάρου ρύθμισης βάθους. Το κολάρο ρύθμισης βάθους βρίσκεται στην κολόνα απευθείας επάνω από τη βάση στερέωσης. Μετά τη ρύθμιση της επιθυμητής θέσης και βάθους, σφίξτε το μοχλό. 4. Ρύθμιση σκληρότητας πηδαλίου: Για να ρυθμίσετε την αντίσταση διεύθυνσης, απλώς σφίξτε ή χαλαρώστε το διακόπτη τριβής διεύθυνσης. Εγκατάσταση της βάσης στερέωσης ποντονιού (Pontoon) 1. Επιλέξτε προσεκτικά το χώρο του καταστρώματος όπου θα εγκαταστήσετε τη βάση στερέωσης. Επιλέξτε μια περιοχή όπου η βάση στερέωσης θα διαθέτει επαρκές διάκενο για όλες τις θέσεις κινητήρα, συμπεριλαμβανομένης της θέσης λειτουργίας και ανάσυρσης. 2. Τοποθετήστε τη βάση στερέωσης στο σημείο του καταστρώματος του σκάφους όπου θα στερεωθεί. Χρησιμοποιήστε τη βάση της βάσης στερέωσης ως πρότυπο για να σημαδέψετε τη θέση των οπών. 3. Ανοίξτε τις οπές τοποθέτησης με ένα τρυπάνι διαμέτρου 6,5 mm (0.25 in.) και καθαρίστε τις οπές από τυχόν υπολείμματα. Ανοίξτε τις οπές από την ανάποδη (μόνο σε σκάφη από ίνες γυαλιού) και καθαρίστε τυχόν υπολείμματα από τις οπές. 4. Εγκαταστήστε τα τέσσερα μπουλόνια στερέωσης από ανοξείδωτο ατσάλι μέσω των οπών τοποθέτησης μπρακέτου. 5. Εγκαταστήστε τις τέσσερις ροδέλες και παξιμάδια από ανοξείδωτο ατσάλι στο κάτω μέρος του καταστρώματος και σφίξτε καλά. 6. Ο κινητήρας αργής πλεύσης μπορεί τώρα να τοποθετηθεί στη βάση στερέωσης. Εγκατάσταση στην πλώρη ΣΗΜΑΝΤΙΚΟ: Επιλέξτε μία περιοχή του καταστρώματος με διάκενο 7,6 m (3 in.) από την πλώρη του σκάφους για όλες τις θέσεις του κινητήρα, συμπεριλαμβανομένων των θέσεων ανάπτυξης και ανάσυρσης. 1. Επιλέξτε το κατάλληλο σημείο στο κατάστρωμα του σκάφους για την τοποθέτηση της βάσης στερέωσης. Βεβαιωθείτε ότι οι μπροστινές βίδες στερέωσης δεν διεισδύουν στο κύτος. Τοποθετήστε στο κατάστρωμα με διάκενο 7,6 m (3 in.) Χρησιμοποιώντας σταυροκατσάβιδο και τις παρεχόμενες βίδες του deket, ασφαλίστε το deket στη βάση της βάσης στερέωσης (Το deket για ελατηριωτές βάσεις στερέωσης υψηλής αντοχής μπορεί να τοποθετηθεί τελευταίο). ell 15

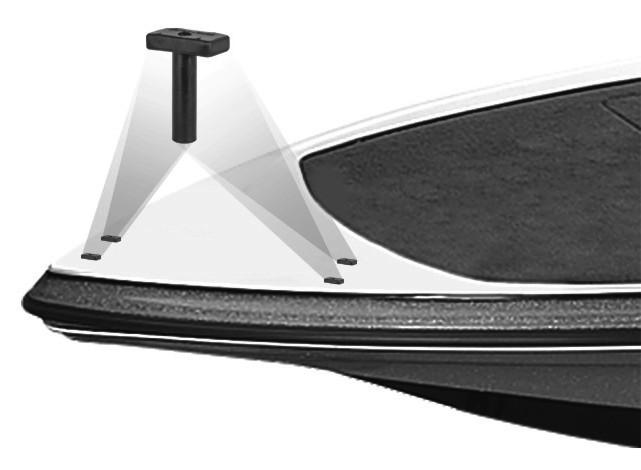

20 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς 3. Χρησιμοποιήστε τη βάση της βάσης στερέωσης ως πρότυπο για να σημαδέψετε τις θέσεις των μπροστινών οπών στερέωσης στο πλαστικό deket και τις πίσω οπές στερέωσης στη βάση της βάσης στερέωσης Ανοίξτε τις οπές στηρίγματος με ένα τρυπάνι διαμέτρου 6,5 mm (0.25 in.). Απομακρύνετε τυχόν ακαθαρσίες. 5. Εάν χρησιμοποιείτε ελαστικούς απομονωτές τοποθέτησης, διευρύνετε όλες τις οπές στερέωσης με ένα τρυπάνι διαμέτρου 13 mm (0.5 in.) ΣΗΜΕΙΩΣΗ: Ένας ελαστικός αποστάτης ή ροδέλα θα πρέπει να χρησιμοποιηθεί ανάμεσα στη βάση στερέωσης και στην επιφάνεια στερέωσης του σκάφους όταν δεν γίνεται χρήση των ελαστικών απομονωτών. 6. Εισαγάγετε τους ελαστικούς απομονωτές τοποθέτησης στις οπές που ανοίξατε. Τοποθετήστε την πλατύτερη πλευρά προς το έξω μέρος του μπρακέτου της βάσης στερέωσης. 7. Τοποθετήστε το μπρακέτο της βάσης στερέωσης στους απομονωτές και ευθυγραμμίστε τις οπές. Εγκαταστήστε τις δύο μακρύτερες βίδες στις εμπρός οπές και τις δύο κοντύτερες βίδες στις πίσω οπές. Σφίξτε καλά όλες τις βίδες στερέωσης με σταυροκατσάβιδο. Μη σφίγγετε τις βίδες στερέωσης με ηλεκτρικό σταυροκατσάβιδο. ΣΗΜΕΙΩΣΗ: Είναι σημαντικό το μπρακέτο να ακουμπά επίπεδα πάνω στα μονωτικά πριν τον βιδώσετε στο κατάστρωμα. Εάν η βάση στερέωσης δεν είναι στο ίδιο επίπεδο, θα ''κολλήσει'' καθώς τη βιδώνετε καθιστώντας δύσκολη ή αδύνατη την απασφάλισή της. Μόλις ολοκληρωθεί η εγκατάσταση, οι πείροι ασφάλισης θα πρέπει να εμπλακούν καλά στη θέση τους και να απελευθερώνονται εύκολα με ένα γρήγορο χτύπημα με το χέρι και ένα ελαφρύ τράβηγμα της λαβής του σκοινιού. 8. Όταν εγκατασταθεί, το μπρακέτο πρέπει να ασφαλίζει καλά και ομοιόμορφα με τους πείρους ασφάλισης και να ελευθερώνεται με ένα ελαφρύ, γρήγορο τράβηγμα της λαβής του σχοινιού. 16 ell

21 ΛΕΙΤΟΥΡΓΊΑ ΣΥΓΚΡΟΤΉΜΑΤΟς ΜΆΣΚΑς Τοποθέτηση του κινητήρα στη βάση στερέωσης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα και ανοίξτε τη θύρα μπρακέτου. 2. Τοποθετήστε την κολόνα κινητήρα στο μπρακέτο και κλείστε τη θύρα. 3. Περιστρέψτε δεξιόστροφα τη σφαιρική λαβή της θύρας μπρακέτου για να σφίξετε την κολόνα κινητήρα στο μπρακέτο. - b - - Κολόνα κινητήρα Θύρα μπρακέτου Σφαιρική λαβή θύρας μπρακέτου b Αφαίρεση του κινητήρα από τη βάση στερέωσης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Απομακρύνετε την κολόνα κινητήρα από το μπρακέτο και κλείστε τη θύρα. - b - - Κολόνα κινητήρα Θύρα μπρακέτου Σφαιρική λαβή θύρας μπρακέτου b Ανύψωση και χαμήλωμα του κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό. ell 17

22 ΛΕΙΤΟΥΡΓΊΑ ΣΥΓΚΡΟΤΉΜΑΤΟς ΜΆΣΚΑς! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα. ΑΝΎΨΩΣΗ ΤΟΥ ΚΙΝΗΤΉΡΑ 1. Σηκώστε τον κινητήρα τραβώντας τη λαβή του σχοινιού της βάσης στερέωσης. Μην αφήνετε το βάρος του κινητήρα να τον ρίξει προς τα κάτω. Σκοινί βάσης στερέωσης Τραβήξτε τη λαβή του σχοινιού μέχρι ο κινητήρας να τοποθετηθεί επάνω στη βάση στερέωσης, στη θέση ανάσυρσης. 3. Ασκήστε πίεση σπρώχνοντας προς τα κάτω το επάνω περίβλημα και τον άξονα μέχρι να κλειδώσει ο κινητήρας στη θέση ανάσυρσης. ΧΑΜΉΛΩΜΑ ΤΟΥ ΚΙΝΗΤΉΡΑ Κινητήρας σε θέση ανάσυρσης 1. Τραβήξτε τη λαβή του σχοινιού για να σηκώσετε τον κινητήρα. 2. Μην αφήνετε το βάρος του κινητήρα να τον ρίξει προς τα κάτω. 3. Χαμηλώστε αργά τον κινητήρα μέχρι να μπει μέσα στο νερό. 18 ell

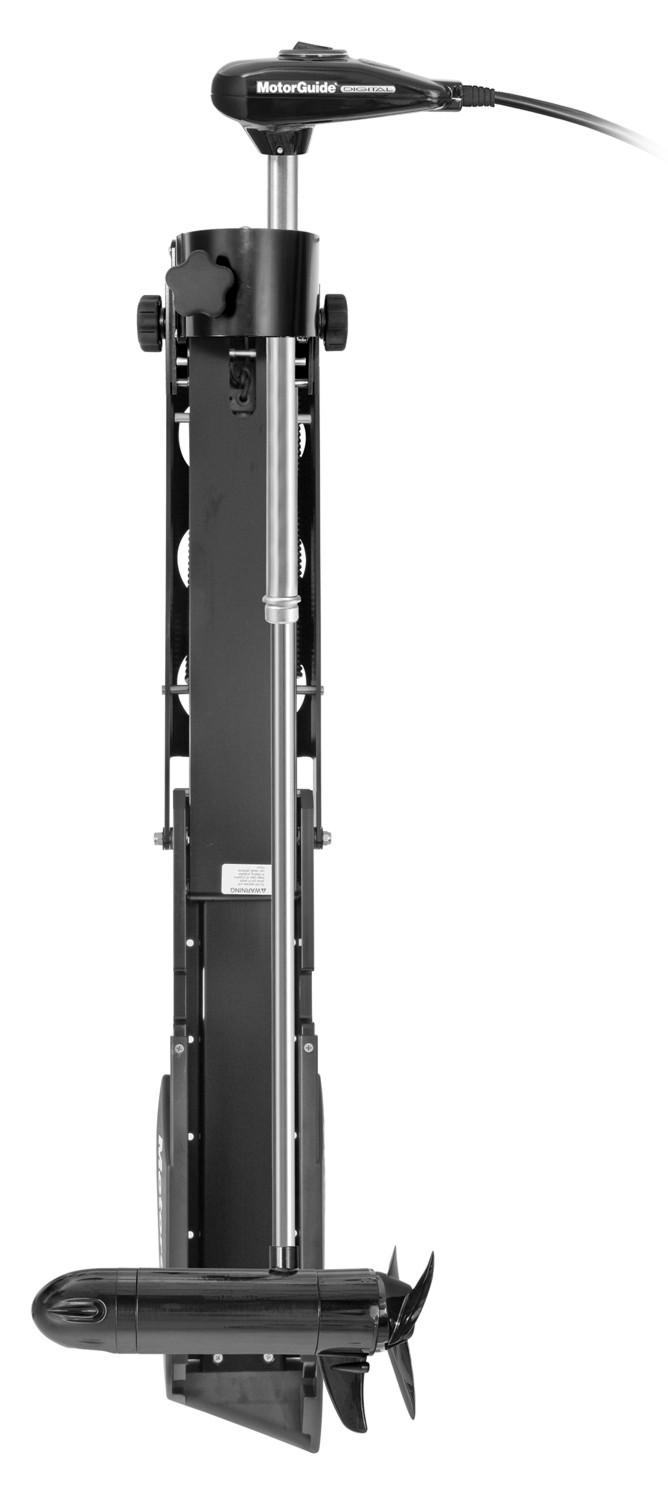

23 ΛΕΙΤΟΥΡΓΊΑ ΣΥΓΚΡΟΤΉΜΑΤΟς ΜΆΣΚΑς Προσαρμογή της σκληρότητας πηδαλίου (κινητήρες με χειριστήριο χειρός) Χαλαρώστε το κουμπί σκληρότητας πηδαλίου έως ότου η κολόνα κινητήρα αρχίσει να περιστρέφεται ελεύθερα. Σφίξτε το κουμπί σκληρότητας πηδαλίου έως ότου η κολόνα κινητήρα ασφαλίσει στη θέση της. - Κουμπί σκληρότητας πηδαλίου Προσαρμογή του βάθους του κινητήρα Κινητήρες με χειριστήριο χειρός: Χαλαρώστε το κολάρο ρύθμισης βάθους, ώστε η κολόνα κινητήρα να κινείται ελεύθερα προς τα επάνω και προς τα κάτω. Σηκώστε ή χαμηλώστε την κολόνα κινητήρα μέχρι να βυθιστούν τα πτερύγια της προπέλας κατά m (6 12 in.) κάτω από την επιφάνεια του νερού και σφίξτε το κολάρο. - b - Κολάρο ρύθμισης βάθους Μοχλός απελευθέρωσης b ell 19

24 ΛΕΙΤΟΥΡΓΊΑ ΣΥΓΚΡΟΤΉΜΑΤΟς ΜΆΣΚΑς ΣΗΜΑΝΤΙΚΟ: Ρυθμίστε τα κουμπιά απελευθέρωσης στην πλευρά της βάσης στερέωσης, ώστε ο κινητήρας να απελευθερώνεται όταν συναντάει υποβρύχια εμπόδια. Μην σφίγγετε υπερβολικά ή λιπαίνετε τη λαβή απελευθέρωσης! Κινητήρες που λειτουργούν με πεντάλ: Χαλαρώστε το διακόπτη θύρας μπρακέτου, ώστε η κολόνα να κινείται ελεύθερα προς τα επάνω και προς τα κάτω. Σηκώστε ή χαμηλώστε την κολόνα κινητήρα μέχρι να βυθιστούν τα πτερύγια της προπέλας κατά m (6 12 in.) κάτω από την επιφάνεια του νερού και σφίξτε τη θύρα. - Σφαιρική λαβή θύρας μπρακέτου ell

25 ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΑ ΑΡΓΉς ΠΛΕΎΣΗς Ένδειξη κατεύθυνσης Ο δείκτης παρέχει πληροφορίες κατεύθυνσης με μία ματιά. e d b b - - d - e - Πρόσω ολοταχώς - πεντάλ στη μέση Δεξιά στροφή - μύτη κάτω, ο κινητήρας κατευθύνει το σκάφος προς τα δεξιά (συνεχίστε να σπρώχνετε τελείως προς τα κάτω για όπισθεν) Αριστερή στροφή - φτέρνα κάτω, ο κινητήρας κατευθύνει το σκάφος προς τα αριστερά (συνεχίστε να πιέζετε τελείως προς τα κάτω για όπισθεν) Ενδεικτικά βέλη κατεύθυνσης Ένδειξη κατεύθυνσης ell 21

26 Έλεγχος ταχύτητας ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΑ ΑΡΓΉς ΠΛΕΎΣΗς ΚΙΝΗΤΉΡΕς ΠΈΝΤΕ ΤΑΧΥΤΉΤΩΝ ΚΑΙ ΜΕΤΑΒΛΗΤΉς ΤΑΧΎΤΗΤΑς Κινητήρες που λειτουργούν με πεντάλ και έχουν πέντε ταχύτητες ή μεταβλητή ταχύτητα. Ελέγξτε την ταχύτητα του κινητήρα με κύλιση του μοχλού ελέγχου ταχύτητας χρησιμοποιώντας το χέρι ή το πόδι, μέχρι να επιτευχθεί η επιθυμητή ταχύτητα. Κινητήρας πέντε ταχυτήτων: Το κουμπί ελέγχου ταχύτητας του κινητήρα 5 ταχυτήτων διαθέτει αρίθμηση από 1 έως 5 και σάς επιτρέπει να επιλέξετε μια από τις πέντε προκαθορισμένες ταχύτητες. Κινητήρας μεταβλητής ταχύτητας: Το κουμπί ελέγχου ταχύτητας σε έναν κινητήρα μεταβλητής ταχύτητας επιτρέπει την επιλογή μεταβλητής ταχύτητας, από το μηδέν έως την υψηλή ταχύτητα. b - b - Πεντάλ Παράθυρο επιλογής ταχύτητας (1 5) - Κουμπί ελέγχου ταχύτητας Σταθερή λειτουργία/στιγμιαία λειτουργία/παράκαμψη σε υψηλές ταχύτητες Στιγμιαίος διακόπτης: Ο στιγμιαίος διακόπτης βρίσκεται στην επάνω δεξιά πλευρά του πεντάλ. Ο στιγμιαίος διακόπτης λειτουργεί σε συνδυασμό με το διακόπτη τριών θέσεων όταν βρίσκεται στη στιγμιαία θέση ή στη θέση παράκαμψης υψηλών ταχυτήτων. Διακόπτης τριών θέσεων: Αυτός ο διακόπτης τριών θέσεων παρέχει τρεις επιλογές για τη λειτουργία του κινητήρα: σταθερή λειτουργία, στιγμιαία λειτουργία, παράκαμψη σε υψηλές ταχύτητες. Σταθερή λειτουργία: Επιτρέπει τη συνεχή λειτουργία του κινητήρα στην επιλεγμένη ταχύτητα μέσω του κουμπιού επιλογής ταχύτητας, χωρίς τη χρήση του στιγμιαίου διακόπτη. Στιγμιαία λειτουργία: Επιτρέπει την ενεργοποίηση του κινητήρα με χρήση του στιγμιαίου διακόπτη στην ταχύτητα που έχει επιλεγεί από το κουμπί επιλογής ταχύτητας. Λειτουργία παράκαμψης υψηλών ταχυτήτων: Παρέχει αυτόματα πλήρη ώση κατά την ενεργοποίηση του στιγμιαίου διακόπτη. f - Σταθερή λειτουργία b b - - d - Στιγμιαία λειτουργία Λειτουργία παράκαμψης υψηλών ταχυτήτων Διακόπτης τριών θέσεων e - Κουμπί ελέγχου ταχύτητας f - Στιγμιαίος διακόπτης e d ell

27 ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΑ ΑΡΓΉς ΠΛΕΎΣΗς Έλεγχος ταχύτητας με συστρεφόμενη λαγουδέρα Συστρεφόμενη λαγουδέρα: Περιστρέψτε τη λαβή δεξιόστροφα για κίνηση πρόσω και αριστερόστροφα για όπισθεν. Διακόπτης εναλλαγής: Γυρίστε το διακόπτη εναλλαγής στη θέση " " για ενεργοποίηση του κινητήρα και στη θέση "O" για απενεργοποίηση του κινητήρα. Αυτός ο διακόπτης είναι διαθέσιμος μόνο σε κινητήρες μεταβλητής ταχύτητας. - Συστρεφόμενη λαγουδέρα b d e b - - d - e - f - Διακόπτης εναλλαγής Ταχύτητα πρόσω Ταχύτητα όπισθεν Αυτοκόλλητο μεταβλητής ταχύτητας Αυτοκόλλητο πέντε ταχυτήτων f Τοποθέτηση μόνιμου πεντάλ d Τοποθετήστε το πεντάλ στην επιθυμητή θέση, στο κατάστρωμα του σκάφους. 2. Χρησιμοποιήστε ένα τρυπάνι 3 mm (7/64 in.). για να ανοίξετε τις οπές στη βάση του πεντάλ και στο κατάστρωμα του σκάφους. 3. Χρησιμοποιήστε τέσσερις βίδες 8 x 2 ιντσών από ανοξείδωτο ατσάλι και βιδώστε καλά τη βάση του πεντάλ στο κατάστρωμα του σκάφους ell 23

28 Φροντίδα κινητήρα αργής πλεύσης ΣΥΝΤΉΡΗΣΗ Για να διατηρείτε τον κινητήρα αργής πλεύσης στην καλύτερη λειτουργική κατάσταση και να διατηρήσετε την αξιοπιστία του, ο κινητήρας αργής πλεύσης θα πρέπει να περνάει από τακτικές επιθεωρήσεις και συντήρηση. Φροντίστε να γίνεται σωστή συντήρηση ώστε να εξασφαλίσετε την ασφάλεια των επιβατών και τη δική σας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν αμελήσετε την επιθεώρηση, συντήρηση ή επισκευή του κινητήρα αρχής πλεύσης υπάρχει κίνδυνος σοβαρής φθοράς του προϊόντος και σοβαρού τραυματισμού ή θανάτου. Μην εκτελείται εργασίες συντήρησης ή επισκευής στον κινητήρα αργής πλεύσης εάν δεν γνωρίζετε τις κατάλληλες διαδικασίες επισκευής και ασφάλειας. Καταγράψτε όλες τις εργασίες συντήρησης που γίνονται στον κινητήρα και φυλάξτε τις εντολές και τις αποδείξεις εργασιών συντήρησης. ΕΠΙΛΟΓΉ ΑΝΤΑΛΛΑΚΤΙΚΏΝ Να χρησιμοποιείτε μόνο τα αυθεντικά ανταλλακτικά της MotorGuide. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Επιθεωρήστε για χαλαρές ή διαβρωμένες συνδέσεις καλωδίων. Ελέγξτε τη στεγανότητα των συνδέσεων καλωδίων μπαταρίας. Ελέγξτε τη στεγανότητα του παξιμαδιού προπέλας. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας ή αποσυνδέστε τον κινητήρα από το σκάφος. Ελέγξτε κάθε πλευρά της προπέλας και τον άξονα προπέλας για αντικείμενα όπως φύκια και πετονιές. Απομακρύνετε όλα τα ξένα αντικείμενα. Ελέγξτε τη στεγανότητα του παξιμαδιού προπέλας. Πλύντε τον κινητήρα αργής πλεύσης με καθαρό νερό για να φύγουν οι βρομιές και η σκόνη που μπορεί να προκαλέσουν το γρατσούνισμα της επιφάνειας. ΚΆΘΕ 100 ΏΡΕς ΛΕΙΤΟΥΡΓΊΑς Ή ΕΤΗΣΊΩς Να λιπαίνετε συχνά όλα τα περιστρεφόμενα μέρη με λιπαντικό χωρίς αεροζόλ και διαλυτικά. 24 ell

29 ΣΥΝΤΉΡΗΣΗ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε ποτέ λιπαντικά σε σπρέι για το γρασάρισμα ή το λάδωμα εξαρτημάτων της μονάδας. Πολλά λιπαντικά σε σπρέι περιέχουν βλαβερά προωθητικά αέρια που μπορεί να προκαλέσουν φθορές σε διάφορα τμήματα του κινητήρα αργής πλεύσης. b d Σημεία λίπανσης - Αυλάκια καναλιού πίσω καταστρώματος b - Πείρος σύρτη ασφάλισης - Άξονας λαβής θύρας d - Αυλάκια καναλιού μπροστινού καταστρώματος Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με τεφλόν Σημεία άρθρωσης Q 1 Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα εξαρτήματα στερέωσης είναι καλά σφιγμένα. Επιθεωρήστε την μπαταρία. Ανατρέξτε στην ενότητα Επιθεώρηση της μπαταρίας. Προετοιμασία για αποθήκευση Το πιο σημαντικό ζήτημα κατά την προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση είναι η προστασία από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Ανατρέξτε στην ενότητα Συντήρηση Πρόγραμμα επιθεώρησης και συντήρησης και ακολουθήστε τις κατάλληλες οδηγίες φροντίδας για προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση. Αποθηκεύστε τον κινητήρα αργής πλεύσης σε μια ξηρή τοποθεσία, όπου δεν θα επηρεάζεται από θερμοκρασίες κάτω των -29 C (-20 F). ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες αργής πλεύσης που αποθηκεύονται σε θερμοκρασίες κάτω από 0 C (32 F) θα πρέπει να λειτουργούν σε αργή ταχύτητα για τουλάχιστον 15 λεπτά προτού χρησιμοποιηθούν σε ταχύτητα άνω του 30% των δυνατοτήτων τους. Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η σωστή λειτουργία του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Βεβαιωθείτε ότι η μπαταρία είναι ασφαλισμένη στο σκάφος. 2. Βεβαιωθείτε ότι οι ακροδέκτες των καλωδίων μπαταρίας είναι καθαροί, σφιχτά και σωστά τοποθετημένοι. Για οδηγίες εγκατάστασης, ανατρέξτε στην ενότητα Καλωδίωση και μπαταρία. ell 25

30 ΣΥΝΤΉΡΗΣΗ 3. Βεβαιωθείτε ότι η μπαταρία διαθέτει ένα κουτί μπαταρίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. ΑΦΑΊΡΕΣΗ ΤΗς ΠΡΟΠΈΛΑς 1. Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας. 2. Ενώ κρατάτε το πτερύγιο της προπέλας με το ένα χέρι, χρησιμοποιήστε κλειδί ή πένσα προπέλας για να αφαιρέσετε το παξιμάδι προπέλας. ΣΗΜΑΝΤΙΚΟ: Εάν δεν είναι εύκολη η αφαίρεση της προπέλας, κρατήστε ένα πτερύγιο και χρησιμοποιήστε μια ματσόλα για να χτυπήσετε ελαφρά το πίσω μέρος του αντίθετου πτερυγίου. Εάν δεν είναι εφικτή η αφαίρεση της προπέλας, ανατρέξτε στην ενότητα «Αντιμετώπιση προβλημάτων». ΣΗΜΕΙΩΣΗ: Εάν ο πείρος προπέλας είναι λυγισμένος, αντικαταστήστε τον πείρο προπέλας. b d - b - - Πείρος προπέλας Προπέλα Παξιμάδι προπέλας d - Κλειδί προπέλας Περιγραφή συνιστώμενων παρελκομένων της MotorGuide Κιτ κλειδιών προπέλας της MotorGuide Αριθμός εξαρτήματος MGA050B6 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΠΡΟΠΈΛΑς 1. Περιστρέψτε τον άξονα του κινητήρα για να τοποθετήσετε οριζοντίως τον πείρο της προπέλας. 2. Τοποθετήστε την προπέλα επάνω στον άξονα κινητήρα, τοποθετώντας την προπέλα επάνω στον πείρο προπέλας. 3. Τοποθετήστε το παξιμάδι προπέλας. Σφίξτε γερά. 4. Χρησιμοποιήστε κλειδί ή πένσα προπέλας της MotorGuide για να σφίξετε το παξιμάδι προπέλας κατά ¼ της στροφής. Μόνο για μοντέλα θαλασσινού νερού Gret White Μπορεί να προκύψει διάβρωση των μεταλλικών εξαρτημάτων του κινητήρα αργής πλεύσης, όταν δύο ή περισσότερα ανόμοια μέταλλα έλθουν σε ηλεκτρική επαφή μέσα στο νερό. Όταν χρησιμοποιείτε προστατευτικό ανόδιο, όλα τα υπόλοιπα μέταλλα του κινητήρα αργής πλεύσης γίνονται κάθοδοι. Το ανόδιο διαβρώνεται, ενώ ο κινητήρας αργής πλεύσης όχι. Συντήρηση: Εάν διαπιστώσετε υπερβολική διάβρωση, αντικαταστήστε το ανόδιο. 26 ell

31 ΣΥΝΤΉΡΗΣΗ Περιγραφή συνιστώμενων παρελκόμενων της MotorGuide Κιτ προστατευτικού ανόδιου Αριθμός εξαρτήματος MAR00204 ell 27

32 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉς ΒΟΉΘΕΙΑς ΣΤΟΥς ΙΔΙΟΚΤΉΤΕς Αντιμετώπιση προβλημάτων ΣΗΜΕΙΩΣΗ: Για πληροφορίες σχετικά με το σέρβις, επικοινωνήστε με οποιοδήποτε εξουσιοδοτημένο κέντρο σέρβις της MotorGuide. Για μια πλήρη λίστα με τα εξουσιοδοτημένα κέντρα σέρβις της MotorGuide, επισκεφθείτε τη σελίδα ή επικοινωνήστε με το τμήμα σέρβις της Merury Mrine. Σύμπτωμα Πιθανή αιτία Επίλυση Απώλεια τροφοδοσίας Υπερβολικός θόρυβος, δονήσεις Βλάβη κινητήρα (ο κινητήρας λειτουργεί με μειωμένη ταχύτητα) Ασθενής μπαταρία 12 volt σε κινητήρα αργής πλεύσης Χαλαρές ή διαβρωμένες συνδέσεις μπαταρίας Η προπέλα είναι χαλαρή, φθαρμένη ή δεν έχει ισορροπία Ελαττωματική σύνδεση καλωδίωσης ή ηλεκτρικής σύνδεσης Οι μαγνήτες έχουν ραγίσει ή ξεφλουδίσει. Είσοδος νερού στην κάτω μονάδα Ο άξονας κινητήρα είναι λυγισμένος Η προπέλα είναι χαλαρή, φθαρμένη ή δεν έχει ισορροπία Κατεστραμμένα έδρανα ή τριβείς Οι μαγνήτες παρεμβάλλονται στον οπλισμό Οι μαγνήτες έχουν ραγίσει ή ξεφλουδίσει. Ηλεκτρικό σύστημα Θερμική προστασία Κατεστραμμένο ποτενσιόμετρο ταχύτητας Η προπέλα είναι χαλαρή, φθαρμένη ή δεν έχει ισορροπία Ελέγξτε τη φόρτιση της μπαταρίας 12 volt. Επαναφορτίστε ή αντικαταστήστε την μπαταρία, εάν είναι απαραίτητο. Βεβαιωθείτε ότι οι συνδέσεις της μπαταρίας είναι καθαρές και καλά σφιγμένες. Ανατρέξτε στην ενότητα Αφαίρεση της προπέλας. Το πάχος (guge) του καλωδίου από την μπαταρία προς τον κινητήρα αργής πλεύσης δεν είναι επαρκές. Συνιστάται η χρήση καλωδίου 6 guge Ο κινητήρας σφυρίζει ή τρίζει. Επικοινωνήστε με το κέντρο σέρβις. Επικοινωνήστε με το κέντρο σέρβις. Επικοινωνήστε με το κέντρο σέρβις. Ανατρέξτε στην ενότητα Αφαίρεση της προπέλας. Επικοινωνήστε με το κέντρο σέρβις. Απενεργοποιήστε την τροφοδοσία και περιστρέψτε χειροκίνητα την προπέλα. Εάν η προπέλα δεν περιστρέφεται ελεύθερα παρουσιάζοντας μία ελαφριά μαγνητική αντίσταση, επικοινωνήστε με ένα κέντρο σέρβις. Ο κινητήρας σφυρίζει ή τρίζει. Επικοινωνήστε με το κέντρο σέρβις. Οι συνδέσεις στο επάνω περίβλημα μπορεί να είναι χαλαρές ή κατεστραμμένες. Επικοινωνήστε με το κέντρο σέρβις. Η θερμοκρασία υπερβαίνει τις προδιαγραφές. Επικοινωνήστε με το κέντρο σέρβις. Επικοινωνήστε με το κέντρο σέρβις. Ανατρέξτε στην ενότητα Αφαίρεση της προπέλας. 28 ell

33 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉς ΒΟΉΘΕΙΑς ΣΤΟΥς ΙΔΙΟΚΤΉΤΕς Σύμπτωμα Πιθανή αιτία Επίλυση Βλάβη κινητήρα (ο κινητήρας δεν λειτουργεί) Ο κινητήρας δεν λειτουργεί προς την ίδια κατεύθυνση όπως δείχνουν οι ενδείξεις κατεύθυνση Η βάση στερέωσης απελευθερώνεται δύσκολα με το τράβηγμα του σχοινιού Δυσκολία στην αφαίρεση της προπέλας Ασθενής μπαταρία 12 volt σε κινητήρα αργής πλεύσης Χαλαρές ή διαβρωμένες συνδέσεις μπαταρίας Ελαττωματική σύνδεση καλωδίωσης ή ηλεκτρικής σύνδεσης Ηλεκτρικό σύστημα Θερμική προστασία Ο διακόπτης τριών θέσεων είναι κατεστραμμένος Η ασφάλεια του ασφαλειοδιακόπτη είναι ανοιχτή Οι μαγνήτες παρεμβάλλονται στον οπλισμό Καλωδίωση σκάφους Οι ενδείξεις κατεύθυνσης έχουν λανθασμένη ευθυγράμμιση Το μπρακέτο στερέωσης δεν είναι επίπεδο ή είναι συστραμμένο Λυγισμένος πείρος προπέλας Λυγισμένος άξονας οπλισμού Ελέγξτε τη φόρτιση της μπαταρίας 12 volt. Επαναφορτίστε ή αντικαταστήστε την μπαταρία, εάν είναι απαραίτητο. Βεβαιωθείτε ότι οι συνδέσεις της μπαταρίας είναι καθαρές και καλά σφιγμένες. Το πάχος (guge) του καλωδίου από την μπαταρία προς τον κινητήρα αργής πλεύσης δεν είναι επαρκές. Συνιστάται η χρήση καλωδίου 6 guge Ελέγξτε το βύσμα για χαλαρή ή κατεστραμμένη σύνδεση. Επικοινωνήστε με το κέντρο σέρβις. Η θερμοκρασία υπερβαίνει τις προδιαγραφές. Επικοινωνήστε με το κέντρο σέρβις. Επικοινωνήστε με το κέντρο σέρβις. Αντικαταστήστε την ασφάλεια ή κάντε επαναφορά του ασφαλειοδιακόπτη μόνο αφού εντοπίσετε τη βασική αιτία του προβλήματος. Απενεργοποιήστε την τροφοδοσία και περιστρέψτε χειροκίνητα την προπέλα. Εάν η προπέλα δεν περιστρέφεται ελεύθερα παρουσιάζοντας μία ελαφριά μαγνητική αντίσταση, επικοινωνήστε με ένα κέντρο σέρβις. Επικοινωνήστε με το κέντρο σέρβις. Επικοινωνήστε με το κέντρο σέρβις. Χαλαρώστε ή συστρέψτε ελαφρώς τις δύο μπροστινές βίδες του μπρακέτου και κάντε εμπλοκή του μπρακέτου. Συνεχίστε να χαλαρώνετε τις βίδες μπρακέτου μέχρι να απελευθερωθεί το μπρακέτο. Εάν είναι απαραίτητο, εγκαταστήστε ροδέλες (δεν παρέχονται) και, στη συνέχεια, σφίξτε τις βίδες. Ανατρέξτε στην ενότητα Τοποθέτηση της βάσης στερέωσης για βοήθεια. Κρατήστε ένα πτερύγιο και χτυπήστε ελαφρώς το αντίθετο πτερύγιο με μια ματσόλα. Χρησιμοποιήστε μία σπάτουλα στις δύο πλευρές της προπέλας για να ασκήσετε ίση πίεση. Επικοινωνήστε με το κέντρο σέρβις. ell 29

34 ΠΑΡΟΧΉ ΤΕΧΝΙΚΉς ΒΟΉΘΕΙΑς ΣΤΟΥς ΙΔΙΟΚΤΉΤΕς Παροχή τεχνικής βοήθειας Η ικανοποίησή σας για το προϊόν έχει πολύ μεγάλη σημασία για εμάς. Εάν έχετε προβλήματα ή ερωτήσεις σχετικά με τον κινητήρα, επικοινωνήστε με τον αντιπρόσωπο ή με οποιοδήποτε εξουσιοδοτημένο κέντρο σέρβις της MotorGuide. Για περισσότερες πληροφορίες σχετικά με την παροχή τεχνικής βοήθειας, ανατρέξτε στην ενότητα Πληροφορίες για την εγγύηση. Το γραφείο εξυπηρέτησης θα χρειαστεί τις παρακάτω πληροφορίες: Το ονοματεπώνυμο και τη διεύθυνσή σας Αριθμό τηλεφώνου Μοντέλο και αριθμό σειράς του κινητήρα αργής πλεύσης Απόδειξη αγοράς ή επιβεβαίωση καταχώρισης Φύση του προβλήματος Γραφεία εξυπηρέτησης της Merury Mrine Για βοήθεια, τηλεφωνήστε, στείλετε φαξ ή επιστολή. Στην επιστολή και το φαξ αναφέρετε και τον αριθμό τηλεφώνου σας. Ηνωμένες Πολιτείες, Καναδάς Τηλέφωνο Φαξ Ιστοσελίδα Αγγλικά - (920) Γαλλικά - (905) Αγγλικά - (920) Γαλλικά - (905) Merury Mrine W6250 W. Pioneer Rod P.O. Box 1939 Fond du L, WI Αυστραλία, Ειρηνικός Τηλέφωνο (61) (3) Όμιλος Brunswik Asi Pifi Frnkston Rod Φαξ (61) (3) Dndenong, Vitori 3164 Αυστραλία Ευρώπη, Μέση Ανατολή, Αφρική Τηλέφωνο (32) (87) Brunswik Mrine Europe Pr Industriel de Petit-Rehin Φαξ (32) (87) B-4800 Verviers, Βέλγιο Μεξικό, Κεντρική Αμερική, Νότιος Αμερική, Καραϊβική Τηλέφωνο (954) Merury Mrine Interhnge Cirle North Φαξ (954) Mirmr, FL Η.Π.Α. Όμιλος Brunswik Asi Pifi Τηλέφωνο (65) T/A Merury Mrine Singpore Pte Ltd 29 Loyng Drive Φαξ (65) Σιγκαπούρη, ell
