7 ΠΛΗΡΟΦΟΡΊΕΣ ΕΓΓΎΗΣΗΣ Περιορισμένη εγγύηση δύο ετών της MotorGuide ΦΥΛΑΞΤΕ ΤΗΝ ΑΥΘΕΝΤΙΚΗ ΑΠΟΔΕΙΞΗ ΑΓΟΡΑΣ 1. Για εργασίες στα πλαίσια της εγγύησης, ο αγοραστής θα πρέπει να παραδώσει ή να επιστρέψει τη μονάδα (με πληρωμένα τέλη και ασφάλιση) σε οποιονδήποτε εξουσιοδοτημένο κέντρο σέρβις της MotorGuide. ΝΑ ΜΗΝ ΕΠΙΣΤΡΕΦΕΤΑΙ ΣΤΗΝ ΤΟΠΟΘΕΣΙΑ ΑΓΟΡΑΣ εκτός εάν πρόκειται για εξουσιοδοτημένο κέντρο σέρβις. Οι κινητήρες που έχουν αγοραστεί σε άλλες χώρες θα πρέπει να επιστρέφονται στην τοποθεσία αγοράς. Τα προϊόντα που επιστρέφονται μέσω ταχυδρομείου θα πρέπει να είναι καλά συσκευασμένα και να περιλαμβάνουν ένα σημείωμα με περιγραφή της φύσης του προβλήματος ή/και του σέρβις που ζητάει ο πελάτης, τη διεύθυνση του πελάτη και ένα τηλέφωνο επικοινωνίας. Ένα αντίγραφο της απόδειξης λιανικής, του τιμολογίου πώλησης, της βεβαίωσης εγγραφής ή άλλο αποδεικτικό μέσο για την αγορά πρέπει απαραίτητα να συνοδεύει το προϊόν προκειμένου να ισχύσει η εγγύηση. Οι αιτήσεις για εγγύηση δεν θα γίνονται αποδεκτές εάν δεν παρουσιαστεί η απόδειξη λιανικής αγοράς του κινητήρα αργής πλεύσης, κάποιο άλλο αποδεικτικό καταχώρισης ή τιμολόγιο για το σκάφος. 2. Οι ηλεκτρικοί κινητήρες αργής πλεύσης της MotorGuide συνοδεύονται από 2 χρόνια εγγύηση προς τον αρχικό αγοραστή σχετικά με τα ελαττώματα υλικών ή/και τα προβλήματα κατασκευής. Η εγγύηση ΔΕΝ μεταβιβάζεται σε μελλοντικούς αγοραστές. 3. Η MotorGuide, κατά την κρίση της, θα επισκευάσει ή θα αντικαταστήσει τα εξαρτήματα που καλύπτονται από τους όρους αυτής της εγγύησης. Η MotorGuide και οι αντιπρόσωποι σέρβις της MotorGuide δεν φέρουν καμία ευθύνη για φθορές σε προϊόντα της MotorGuide που έχουν προκληθεί μετά από επισκευές που πραγματοποιήθηκαν από μη εξουσιοδοτημένο τεχνικό εκτός των κέντρων εργοστασιακού σέρβις της MotorGuide. Η MotorGuide και η Mercury Mrine δε φέρουν καμία ευθύνη για φθορές ή ζημιές που προκαλούνται από λανθασμένη εγκατάσταση, ρύθμιση, προετοιμασία ή σφάλματα από παλιότερη επισκευή ή συντήρηση. 4. Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπροσώπους που είναι εξουσιοδοτημένοι από τη Mercury Mrine για να διανέμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση. Η κάλυψη και η διάρκεια της εγγύησης ποικίλουν ανάλογα με τη χώρα χρήσης του προϊόντος. Η παρούσα εγγύηση αφορά στη σειρά X5 των κινητήρων αργής πλεύσης της MotorGuide που πωλούνται και χρησιμοποιούνται στις Ηνωμένες Πολιτείες. Η περίοδος αυτής της περιορισμένης εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Τα παρελκόμενα της MotorGuide καλύπτονται από την παρούσα περιορισμένη εγγύηση για περίοδο ενός (1) έτους από την ημερομηνία της λιανικής πώλησης. Η επισκευή ή η αντικατάσταση των εξαρτημάτων ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Οι εγγυήσεις που συνοδεύουν προσφορές δεν περιλαμβάνονται στην παρούσα δήλωση, ενώ η κάλυψή τους μπορεί να ποικίλει ανάλογα με την προσφορά. Τα προϊόντα που πωλούνται ή ξεκινούν να χρησιμοποιούνται μετά το πέρας έξι ετών από την ημερομηνία κατασκευής, αποκλείονται από την εγγύηση. 5. Περιορισμένη Εγγύηση Εφ' Όρου Ζωής άξονα σύνθετης λειτουργίας MotorGuide. Οι άξονες σύνθετης λειτουργίας MotorGuide παρέχουν εγγύηση στον αρχικό πελάτη λιανικής έναντι ατελειών στα υλικά ή την κατασκευή εφ' όρου ζωής του αρχικού πελάτη. Η MotorGuide θα παράσχει νέο άξονα πολλαπλής χρήσης χωρίς χρέωση για οποιονδήποτε άξονα πολλαπλής χρήσης παρουσιάζει ατέλειες στα υλικά ή την κατασκευή. Οι δαπάνες εγκατάστασης αποτελούν αποκλειστικά ευθύνη του πελάτη. 6. Αυτή η εγγύηση δεν αφορά σε εξαρτήματα με φυσιολογική φθορά, όπως φθαρμένα καλώδια, προσαρμογές ή φθορά προϊόντος εξαιτίας 1) αμέλειας, έλλειψης συντήρησης, ατυχήματος, αντικανονικής λειτουργίας ή λανθασμένης εγκατάστασης ή επισκευής, 2) κακής χρήσης (όπως λυγισμένες μεταλλικές κολόνες, λυγισμένοι άξονες οπλισμού, σπασμένες ντίζες ελέγχου, κ.λπ.), ατυχημάτων, τροποποιήσεων, λανθασμένης χρήσης, υπερβολικής φθοράς ή ζημιών που προκλήθηκαν επειδή ο ιδιοκτήτης δεν κατάφερε να παράσχει την εύλογη και αναγκαία εγκατάσταση ή φροντίδα, 3) χρήσης παρελκόμενου ή εξαρτήματος που δεν έχει κατασκευαστεί από τη MotorGuide/Mercury, 4) τροποποίησης ή αφαίρεσης εξαρτημάτων, 5) ανοίγματος της κάτω μονάδας (κινητήρας) από άτομα που δεν ανήκουν στα κέντρα εργοστασιακού σέρβις, πράγμα που θα ακυρώσει την παρούσα εγγύηση. 7. Αυτή η εγγύηση δεν αφορά χρεώσεις για ανέλκυση, καθέλκυση, ρυμούλκηση και αποθήκευση, μεταφορά ή/και χρόνο ταξιδιού, τηλεφωνικές χρεώσεις ή κόστος ενοικίασης οποιουδήποτε τύπου, ταλαιπωρία και απώλεια χρόνου ή εισοδήματος, ή άλλες επακόλουθες φθορές. ell 1

8 ΠΛΗΡΟΦΟΡΊΕΣ ΕΓΓΎΗΣΗΣ 8. Διατηρούμε το δικαίωμα να βελτιώνουμε τη σχεδίαση οποιουδήποτε κινητήρα αργής πλεύσης, χωρίς να έχουμε καμία υποχρέωση να τροποποιήσουμε οποιονδήποτε κινητήρα που κατασκευάστηκε προγενέστερα. 9. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Service-Repir" (Σέρβις - Επισκευή) και αριθμό σειράς έχουν εγγύηση (1) έτους. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Service-Repir" (Σέρβις - Επισκευή) χωρίς σειριακό αριθμό ΔΕΝ έχουν εγγύηση. Οι κινητήρες με σήμανση "Service-Repir" (Σέρβις - Επισκευή), είναι κινητήρες αργής πλεύσης που πωλούνται από την MotorGuide, οι οποίοι μπορεί να έχουν χρησιμοποιηθεί, αλλά έχουν περάσει από επιθεώρηση και έχουν ίσως γίνει κάποιες μικρές επισκευές. Ο αρχικός αγοραστής ενός κινητήρα με σήμανση "Service-Repir" (Σέρβις - Επισκευή) είναι ο πρώτος αγοραστής του κινητήρα μετά το "Service-Repir" (Σέρβις - Επισκευή). Οι κινητήρες με σήμανση "Service-Repir" (Σέρβις - Επισκευή) έχουν ένα μπλε αυτοκόλλητο στο καλώδιο της μπαταρίας, ενώ η συσκευασία τους φέρει τη σήμανση "Mnufcturer Certified Service-Repir Motor" (Κινητήρας από σέρβις ή επισκευή με πιστοποίηση κατασκευαστή). 10. ΤΕΡΜΑΤΙΣΜΟΣ ΤΗΣ ΚΑΛΥΨΗΣ: Η κάλυψη της εγγύησης μπορεί να τερματιστεί για κατασχεμένα προϊόντα ή προϊόντα που πωλήθηκαν σε δημοπρασίες, προέρχονται από μάντρες, από εταιρίες εκκαθάρισης, ασφαλιστικές εταιρίες, μη εξουσιοδοτημένους αντιπροσώπους, κατασκευαστές σκαφών ή τρίτες εταιρίες. 11. ΟΛΕΣ ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ. ΟΙ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ, ΟΙ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΠΕΡΙΟΡΙΖΟΝΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΚΑΠΟΙΕΣ ΠΟΛΙΤΕΙΕΣ ΔΕΝ ΕΠΙΤΡΕΠΟΥΝ ΠΕΡΙΟΡΙΣΜΟΥΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ Ή ΤΟΝ ΑΠΟΚΛΕΙΣΜΟ Ή ΠΕΡΙΟΡΙΣΜΟ ΤΩΝ ΤΥΧΑΙΩΝ Ή ΠΑΡΕΠΟΜΕΝΩΝ ΖΗΜΙΩΝ, ΟΠΟΤΕ ΟΙ ΠΑΡΑΠΑΝΩ ΠΕΡΙΟΡΙΣΜΟΙ Ή ΕΞΑΙΡΕΣΕΙΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ. 2 ell

9 Ευθύνες χειριστή του σκάφους ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή (οδηγό) να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία του κινητήρα αργής πλεύσης. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες σχετικά με τη βασική λειτουργία του κινητήρα αργής πλεύσης σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΚΙΝΕΊΤΑΙ ΜΕ ΑΡΓΉ ΤΑΧΎΤΗΤΑ Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. ΌΤΑΝ ΤΟ ΣΚΆΦΟΣ ΕΊΝΑΙ ΑΚΊΝΗΤΟ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα αργής πλεύσης, οποιαδήποτε στιγμή βρεθεί κάποιος στο νερό κοντά στο σκάφος σας. Να σβήνετε τον κινητήρα αργής πλεύσης προτού επιτρέψετε σε κάποιον να κολυμπήσει ή να βρεθεί στο νερό κοντά στο σκάφος σας. Μήνυμα σχετικά με την ασφάλεια των επιβατών Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Κάποια απότομη μείωση στην ταχύτητα του σκάφους, όπως μια απότομη αλλαγή της διεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Χρησιμοποιήστε συσκευές επίπλευσης. Ο νόμος ορίζει ότι πρέπει να υπάρχει μια ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος), ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. ell 3

10 ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ Διενεργήστε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Επιβίβαση επιβατών. Σταματήστε τον κινητήρα αργής πλεύσης όταν γίνεται επιβίβαση ή αποβίβαση επιβατών. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί. Κίνδυνοι κάτω από τη θάλασσα. Μειώστε την ταχύτητα και προχωρήστε με ιδιαίτερη προσοχή όταν κινείστε σε ρηχά νερά. Κίνδυνοι που προκαλούνται εάν σκοντάψετε. Για να αποφύγετε αυτούς τους κινδύνους, φροντίστε ώστε όλα τα καλώδια να είναι τακτοποιημένα και να μην βρίσκονται στη μέση του σκάφους. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. 4 ell

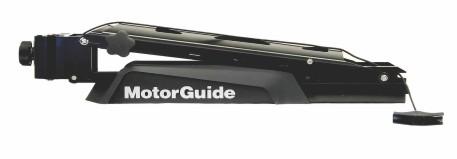

11 ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΠΡΟΪΌΝΤΟΣ Κινητήρας αργής πλεύσης X5-55/X5-70/X5-80/X5-105 της MotorGuide b m c d l h g e k i f j b - c - d - e - f - g - h - i - j - k - l - m - Ένδειξη κατεύθυνσης 53,3 cm (21 in.) μπρακέτο στερέωσης Μοχλός απελευθέρωσης μάνδαλου ασφάλισης Πεντάλ Στιγμιαίο πλήκτρο Διακόπτη 3 θέσεων Κουμπί ελέγχου ταχύτητας Καλώδια μπαταρίας 61 cm (24 in.) Μπρακέτο στερέωσης (προαιρετικό) Προπέλα Κάτω μονάδα Σύνθετης λειτουργίας σωλήνας Σφαιρική λαβή θύρας μπρακέτου ell 5

12 ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΠΡΟΪΌΝΤΟΣ Προδιαγραφές Μοντέλο Γλυκού νερού/ Αλμυρού νερού Volt Ταχύτητες Πρόσω/ Όπισθεν Sonr Μέγιστη Ώση Άξονας Μήκος X5-55 FW Γλυκού νερού 12 V Μεταβαλλόμενη Όχι 24,9 kgf (55 lbf) 114,3 cm (45 in.) X5-55 FW Γλυκού νερού 12 V Μεταβαλλόμενη Ναι 24,9 kgf (55 lbf) 114,3 cm (45 in.) X5-70 FW Γλυκού νερού 24 V Μεταβαλλόμενη Όχι 31,8 kgf (70 lbf) 114,3 cm (45 in.) X5-70 FW Γλυκού νερού 24 V Μεταβαλλόμενη Ναι 31,8 kgf (70 lbf) 114,3 cm (45 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Όχι 36,3 kgf (80 lbf) 91,4 cm (36 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Όχι 36,3 kgf (80 lbf) 114,3 cm (45 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Ναι 36,3 kgf (80 lbf) 114,3 cm (45 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Όχι 36,3 kgf (80 lbf) 127,0 cm (50 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Ναι 36,3 kgf (80 lbf) 127,0 cm (50 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Όχι 36,3 kgf (80 lbf) 152,4 cm (60 in.) X5-80 FW Γλυκού νερού 24 V Μεταβαλλόμενη Ναι 36,3 kgf (80 lbf) 152,4 cm (60 in.) X5-105 FW Γλυκού νερού 36 V Μεταβαλλόμενη Όχι 47,6 kgf (105 lbf) 114,3 cm (45 in.) X5-105 FW Γλυκού νερού 36 V Μεταβαλλόμενη Ναι 47,6 kgf (105 lbf) 114,3 cm (45 in.) X5-105 FW Γλυκού νερού 36 V Μεταβαλλόμενη Όχι 47,6 kgf (105 lbf) 127,0 cm (50 in.) X5-105 FW Γλυκού νερού 36 V Μεταβαλλόμενη Ναι 47,6 kgf (105 lbf) 127,0 cm (50 in.) X5-105 FW Γλυκού νερού 36 V Μεταβαλλόμενη Όχι 47,6 kgf (105 lbf) 152,4 cm (60 in.) X5-105 FW Γλυκού νερού 36 V Μεταβαλλόμενη Ναι 47,6 kgf (105 lbf) 152,4 cm (60 in.) 6 ell

13 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Πληροφορίες σχετικά με την καλωδίωση και την μπαταρία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από την μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. Τυπικές πρακτικές και διαδικασίες Κατά την εγκατάσταση ή αφαίρεση του κινητήρα αργής πλεύσης, ακολουθήστε τις παρακάτω οδηγίες: Αποσυνδέστε τον κινητήρα αργής πλεύσης από την μπαταρία. Μη χρησιμοποιείτε την μπαταρία του βασικού κινητήρα για την τροφοδοσία του κινητήρα αργής πλεύσης. Συστάσεις σχετικά με την μπαταρία Χρησιμοποιήστε μπαταρίες βαθέως κύκλου 12 volt. Ο αριθμός των απαιτούμενων μπαταριών ποικίλλει ανάλογα με το μοντέλο του κινητήρα αργής πλεύσης. Ανατρέξτε στην Σύνδεση μπαταρίας. Ως γενικός κανόνας, οι μπαταρίες βαθέως κύκλου με υψηλότερη τιμή σε αμπερώρια ή εφεδρική ικανότητα θα προσφέρει μεγαλύτερους χρόνους λειτουργίας και καλύτερης απόδοσης. Εγκαταστήστε έναν ασφαλειοδιακόπτη μη-αυτόματης επαναφοράς σε σειρά με τους θετικούς ακροδέκτες του κινητήρα αργής πλεύσης, σε απόσταση 180 cm (72 in.) από τις μπαταρίες. Αυτές μπορείτε να τις προμηθευτείτε από το τοπικό κατάστημα της MotorGuide ή από τη σελίδα Μην επεκτείνετε τα καλώδια μπαταρίας μεγέθους (guge) 10 περισσότερο από 1,8 m (6 ft) για σύνολο 3 m (10 ft). Εάν απαιτούνται μακρύτερα καλώδια μπαταρίας, η MotorGuide προσφέρει βοηθητικά καλώδια μπαταρίας 8 mm² (8 guge). Χρησιμοποιήστε παξιμάδια nylock για τη στερέωση των καλωδίων μπαταρίας στους ακροδέκτες τους. Με τη χρήση πεταλούδων για τη στερέωση των καλωδίων μπαταρίας, μπορεί να λασκάρουν οι συνδέσεις. Τυχόν ηχοσημαντήρες ή συσκευές εντοπισμού αλιευμάτων θα πρέπει να παίρνουν ρεύμα από την μπαταρία εκκίνησης του σκάφους. Η σύνδεση ηλεκτρονικού εξοπλισμού στις μπαταρίες του κινητήρα αργής πλεύσης μπορεί να προκαλέσει ηλεκτρικές παρεμβολές και πιθανή ηλεκτρόλυση. Περιγραφή συνιστώμενων παρελκόμενων της MotorGuide Καλώδιο μπαταρίας μεγέθους 8 guge και ακροδέκτες με ασφαλειοδιακόπτη 50 A μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 60 Α μη αυτόματης επαναφοράς Αριθμός εξαρτήματος MM309922T MM5870 8M ell 7

14 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Προφυλάξεις σχετικά με την μπαταρία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από την μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές. Όταν φορτίζονται οι μπαταρίες, σε κάθε κελί σχηματίζεται ένα εκρηκτικό μίγμα αερίων. Ένα μέρος αυτού του αερίου διαφεύγει μέσα από τις οπές των πωμάτων εξαερισμού και ενδέχεται να δημιουργήσει εκρηκτική ατμόσφαιρα γύρω από την μπαταρία εάν ο αερισμός είναι ανεπαρκής. Το εκρηκτικό αυτό αέριο ενδέχεται να παραμείνει στην μπαταρία ή γύρω από αυτήν για αρκετές ώρες μετά τη φόρτιση. Οι σπινθήρες ή οι φλόγες ενδέχεται να προκαλέσουν την ανάφλεξη αυτού του αερίου και να προκαλέσουν εσωτερική έκρηξη, η οποία μπορεί να προκαλέσει το θρυμματισμό της μπαταρίας. Για την πρόληψη μιας έκρηξης πρέπει να τηρούνται οι ακόλουθες προφυλάξεις: 1. Μην καπνίζετε κοντά σε μπαταρίες που φορτίζονται ή έχουν φορτιστεί πολύ πρόσφατα. 2. Μη διακόπτετε ρευματοφόρα κυκλώματα στους ακροδέκτες των μπαταριών, δεδομένου ότι στο σημείο όπου διακόπτεται ένα ρευματοφόρο κύκλωμα δημιουργείται συνήθως σπινθήρας. Να είστε πάντοτε προσεκτικοί όταν συνδέετε ή αποσυνδέετε σφιγκτήρες καλωδίων σε φορτιστές. Οι κακές συνδέσεις είναι μια κοινή αιτία δημιουργίας βολταϊκών τόξων, τα οποία προκαλούν εκρήξεις. 3. Μην αντιστρέφετε την πολικότητα των συνδέσεων ακροδέκτη μπαταρίας με καλώδιο. Καθορισμός κοινής γείωσης Μια κοινή σύνδεση γείωσης ( ) αυξάνει την ευαισθησία του sonr, βελτιώνει την ένδειξη του sonr, αποφεύγει την λειτουργία του κυκλώματος γείωσης ως πιθανής πηγής διάβρωσης ή ηλεκτρόλυσης, και μειώνει τις αλληλεπιδράσεις με άλλο ηλεκτρονικό εξοπλισμό. Για εφαρμογές κινητήρων αργής πλεύσης 12-volt, συνδέστε τον αρνητικό ( ) πόλο του κινητήρα αργής πλεύσης στη μοντέλο του κινητήρα αργής πλεύσης με τον αρνητικό ( ) πόλο της μπαταρίας εκκίνησης του κινητήρα με κοινό καλώδιο γείωσης για να δημιουργηθεί κοινή γείωση. Για κινητήρες αργής πλεύσης 24-volt και 36-volt, δεν μπορεί να δημιουργηθεί σύνδεση κοινής γείωσης ( ) με το ηλεκτρικό σύστημα 12-volt του σκάφους λόγω της διαφοράς της τάσης των κυκλωμάτων. Ως γενικός κανόνας για την ελάττωση των παρεμβολών με άλλα ηλεκτρονικά εξαρτήματα του σκάφους, περάστε όλες τις καλωδιώσεις της μπαταρίας μακριά από άλλες καλωδιώσεις του σκάφους (στην αντιδιαμετρική πλευρά του σκάφους αν είναι δυνατόν), φροντίστε το καλώδιο μπαταρίας να είναι όσο το δυνατόν κοντύτερο και να χρησιμοποιείτε πάντα καλώδια μπαταρίας με κατάλληλη διατομή (guge). ΗΛΕΚΤΡΌΛΥΣΗ Η χρήση της κύριας μπαταρίας του κινητήρα ως πηγής τροφοδοσίας για τον κινητήρα αργής πλεύσης μπορεί να προκαλέσει ηλεκτρόλυση στα μεταλλικά εξαρτήματα. Εάν ο κινητήρας και η καλωδίωση της μπαταρίας έχουν εγκατασταθεί σωστά και εξακολουθούν να υπάρχουν ζητήματα ηλεκτρόλυσης, διαχωρίστε τον κινητήρα αργής πλεύσης από τα λοιπά ηλεκτρονικά του σκάφους. Η χρήση της κύριας μπαταρίας του κινητήρα ως πηγής ισχύος του κινητήρα αργής πλεύσης δε συνιστάται. Ανατρέξτε στην Σύνδεση μπαταρίας για τη σωστή εγκατάσταση. Δρομολόγηση καλωδίων και ντίζας Τοποθετήστε τα καλώδια του κινητήρα αργής πλεύσης στην αντίθετη πλευρά του σκάφους, από την πλευρά όπου βρίσκονται τα άλλα καλώδια του σκάφους. Ο κινητήρας αργής πλεύσης θα πρέπει να συνδέεται στη δική του αποκλειστική μπαταρία. Τα ευαίσθητα ηλεκτρονικά όργανα, ειδικότερα τα βυθόμετρα, πρέπει να συνδέονται σε ξεχωριστή μπαταρία. Οι κινητήρες θαλάσσης θα πρέπει να διαθέτουν τη δική τους αποκλειστική μπαταρία εκκίνησης. Όλες οι μπαταρίες θα πρέπει να διαθέτουν κοινή γείωση. 8 ell

15 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Συντομογραφίες χρωματικού κώδικα καλωδίων Συντομογραφίες χρώματος καλωδίου ΜΑΥΡΟ Μαύρο ΜΠΛΕ Μπλε ΚΑΦΕ Καφέ GRY ή GRA Γκρι ΠΡΑΣΙΝΟ Πράσινο ORN ή ORG Πορτοκαλί ΡΟΖ Ροζ PPL ή PUR Μοβ ΚΟΚΚΙΝΟ Κόκκινο ΑΝΟΙΚΤΟ ΚΑΦΕ Ανοιχτό καφέ ΑΣΠΡΟ Λευκό ΚΙΤΡΙΝΟ Κίτρινο LT ή LIT Ανοιχτό DK ή DRK Σκούρο Σύνδεση μπαταρίας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν από την εργασία με τα εξαρτήματα του ηλεκτρικού συστήματος, αποσυνδέστε τα καλώδια της μπαταρίας από την μπαταρία για να αποφύγετε τραυματισμό ή βλάβη στο ηλεκτρικό σύστημα λόγω αθέλητου βραχυκυκλώματος.! ΠΡΟΣΟΧΗ Αν αποσυνδέσετε ή συνδέσετε τα καλώδια της μπαταρίας με λανθασμένη σειρά, μπορεί να προκληθεί τραυματισμός λόγω ηλεκτροπληξίας ή μπορεί να προκληθεί ζημιά στο ηλεκτρικό σύστημα. Αποσυνδέετε πάντα πρώτο το αρνητικό (-) καλώδιο της μπαταρίας και συνδέετέ το τελευταίο. ΕΙΔΟΠΟΙΗΣΗ Η αδυναμία λειτουργίας του κινητήρα αργής πλεύσης εντός των συνιστώμενων προδιαγραφών τάσης μπορεί να προκαλέσει ζημιά στο προϊόν. Μην υπερβαίνετε τη μέγιστη τάση τροφοδοσίας. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε την πινακίδα στην κεφαλή του κινητήρα αργής πλεύσης για να προσδιορίσετε τις απαιτήσεις τάσης του κινητήρα αργής πλεύσης. ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑΣ 12 VOLT 1. Ξεκινώντας από τον αρνητικό ( ) πόλο, αποσυνδέστε τα καλώδια μπαταρίας από την μπαταρία εκκίνησης κινητήρα. 2. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α (αποδεκτά) ή 50 Α (ιδανικά) μη αυτόματης επαναφοράς σε σειρά με το θετικό (+) καλώδιο τροφοδοσίας του κινητήρα αργής πλεύσης και τον θετικό (+) ακροδέκτη της μπαταρίας του κινητήρα αργής πλεύσης. 3. Συνδέστε το θετικό (+) καλώδιο του κινητήρα αργής πλεύσης με το θετικό (+) ακροδέκτη της μπαταρίας. 4. Συνδέστε το αρνητικό (+) καλώδιο του κινητήρα αργής πλεύσης με τον αρνητικό (+) ακροδέκτη της μπαταρίας κινητήρα αργής πλεύσης. 5. Συνδέστε ένα καλώδιο γεφύρωσης (κοινή σύνδεση γείωσης) από τον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα αργής πλεύσης στον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα. ΣΗΜΕΙΩΣΗ: Τα σκάφη με κινητήρες αργής πλεύσης 12V με πολλές μπαταρίες θα πρέπει να διαθέτουν ένα κοινό κύκλωμα γείωσης. Εάν δεν υπάρχει κοινή γείωση μεταξύ όλων των μπαταριών του σκάφους, μπορεί να προκληθεί σοβαρή διάβρωση, ηλεκτρόλυση ή ηλεκτροπληξία. ell 9

16 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ ΣΗΜΕΙΩΣΗ: Το κοινό καλώδιο γείωσης δε θα πρέπει να είναι μικρότερο κατά περισσότερο από ένα νούμερο καλωδίου (guge) από τα καλώδια μπαταρίας, ούτε και μικρότερο από 16-guge (AWG). Το καλώδιο της κοινής γείωσης θα πρέπει να είναι μονωμένο και στερεωμένο στους αρνητικούς ( ) πόλους της μπαταρίας με ακροδέκτες τύπου κολάρου. 6. Ξεκινώντας από τον θετικό ( ) πόλο, επανασυνδέστε τα καλώδια μπαταρίας στην μπαταρία εκκίνησης κινητήρα. e BLK RED RED BLK b c d f Σύνδεση μπαταρίας 12-volt με κοινή σύνδεση γείωσης - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης b - Ασφαλειοδιακόπτης μη αυτόματης επαναφοράς c - Μπαταρία κινητήρα αργής πλεύσης d - Μπαταρία εκκίνησης κινητήρα e - Καλώδια τροφοδοσίας προς κινητήρα f - Κοινό καλώδιο γείωσης (-) ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑΣ 24 VOLT 1. Ξεκινώντας από τον αρνητικό ( ) πόλο, αποσυνδέστε τα καλώδια μπαταρίας από την μπαταρία εκκίνησης κινητήρα. 2. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α (αποδεκτά) ή 50 Α (ιδανικά) μη αυτόματης επαναφοράς σε σειρά με το θετικό (+) καλώδιο τροφοδοσίας του κινητήρα αργής πλεύσης και τη μπαταρία του κινητήρα αργής πλεύσης. B θετικός (+) ακροδέκτης 3. Συνδέστε το θετικό (+) καλώδιο του κινητήρα αργής πλεύσης με το θετικό (+) ακροδέκτη της μπαταρίας. B. 4. Συνδέστε καλώδιο γεφύρωσης (εμφανίζεται με γκρι χρώμα) ανάμεσα στον αρνητικό ( ) πόλο της μπαταρίας B και το θετικό (+) πόλο της μπαταρίας A. ΣΗΜΑΝΤΙΚΟ: Το καλώδιο γεφύρωσης θα πρέπει να έχει την ίδια διατομή καλωδίου όπως το αρνητικό ( ) και το θετικό (+) καλώδιο ρεύματος. 5. Συνδέστε το αρνητικό ( ) καλώδιο του κινητήρα αργής πλεύσης με τον αρνητικό ( ) ακροδέκτη της μπαταρίας. A. 10 ell

17 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ 6. Ξεκινώντας από τον θετικό ( ) πόλο, επανασυνδέστε τα καλώδια μπαταρίας στην μπαταρία εκκίνησης κινητήρα. d BLACK GRAY Bttery A c RED Bttery B c b Σύνδεση μπαταρίας 24 Volt - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης b - Ασφαλειοδιακόπτης μη αυτόματης επαναφοράς c - Καλώδιο γεφύρωσης (δεν παρέχεται) d - Αρνητικός πόλος μπαταρίας (-) ΣΗΜΑΝΤΙΚΟ: Μη συνδέετε καλώδιο κοινής γείωσης μεταξύ των κυκλωμάτων ρεύματος 24-volt και 12-volt. ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑΣ 36 VOLT 1. Ξεκινώντας από τον αρνητικό ( ) πόλο, αποσυνδέστε τα καλώδια μπαταρίας από την μπαταρία εκκίνησης κινητήρα. 2. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α (αποδεκτά) ή 50 Α (ιδανικά) μη αυτόματης επαναφοράς σε σειρά με το θετικό (+) καλώδιο τροφοδοσίας του κινητήρα αργής πλεύσης και τη μπαταρία του κινητήρα αργής πλεύσης. C θετικός (+) ακροδέκτης 3. Συνδέστε το θετικό (+) καλώδιο του κινητήρα αργής πλεύσης με το θετικό (+) ακροδέκτη της μπαταρίας. C. 4. Συνδέστε καλώδιο γεφύρωσης (εμφανίζεται με γκρι χρώμα) ανάμεσα στον αρνητικό ( ) πόλο της μπαταρίας C και το θετικό (+) πόλο της μπαταρίας B. ΣΗΜΑΝΤΙΚΟ: Το καλώδιο γεφύρωσης θα πρέπει να έχει την ίδια διατομή καλωδίου όπως το αρνητικό ( ) και το θετικό (+) καλώδιο ρεύματος. 5. Συνδέστε καλώδιο γεφύρωσης (εμφανίζεται με γκρι χρώμα) ανάμεσα στον αρνητικό ( ) πόλο της μπαταρίας B και το θετικό (+) πόλο της μπαταρίας A. 6. Συνδέστε το αρνητικό ( ) καλώδιο του κινητήρα αργής πλεύσης με τον αρνητικό ( ) ακροδέκτη της μπαταρίας. A. ell 11

18 ΠΛΗΡΟΦΟΡΊΕΣ ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ 7. Ξεκινώντας από τον θετικό ( ) πόλο, επανασυνδέστε τα καλώδια μπαταρίας στην μπαταρία εκκίνησης κινητήρα. d BLK GRY Bttery A c GRY Bttery B c RED Bttery C c b Σύνδεση μπαταρίας 36 Volt - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης b - Ασφαλειοδιακόπτης μη αυτόματης επαναφοράς c - Καλώδιο γεφύρωσης (δεν παρέχεται) d - Αρνητικός πόλος μπαταρίας (-) ΣΗΜΑΝΤΙΚΟ: Μη συνδέετε καλώδιο κοινής γείωσης μεταξύ των κυκλωμάτων ρεύματος 36-volt και 12-volt. 12 ell

19 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Τοποθέτηση του μπρακέτου στερέωσης b c b - c - Μπρακέτο πρωραίας τοποθέτησης X5 Μοχλός απελευθέρωσης μάνδαλου ασφάλισης Σφαιρική λαβή θύρας μπρακέτου 1. Επιλέξτε το κατάλληλο σημείο στο κατάστρωμα του σκάφους για την τοποθέτηση του μπρακέτου στερέωσης. Βεβαιωθείτε ότι οι μπροστινές βίδες στήριξης δεν διεισδύουν στο κύτος. ΣΗΜΑΝΤΙΚΟ: Επιλέξτε μία περιοχή του καταστρώματος του σκάφους με διάκενο 7,6 cm (3 in.) μεταξύ της πλώρης του σκάφους και της κολόνας του κινητήρα αργής πλεύσης Διάκενο 7,6 cm (3,0 in.) 2. Τοποθετήστε το μπρακέτο πρωραίας τοποθέτησης στην επιφάνεια του καταστρώματος του σκάφους. Χρησιμοποιήστε τη βάση του μπρακέτου ως πρότυπο για να σημαδέψετε τις θέσεις των μπροστινών οπών στήριξης και των πίσω οπών στήριξης στη βάση του μπρακέτου. ell 13

20 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ ΣΗΜΑΝΤΙΚΟ: Απαιτούνται κατ' ελάχιστο τέσσερις βίδες στερέωσης για την τοποθέτηση του κινητήρα αργής πλεύσης στο σκάφος. Κατανείμετε τις βίδες στερέωσης σε όσο το δυνατόν μεγαλύτερες αποστάσεις για να είναι όσο το δυνατόν πιο γερή η στερέωση Οπές στήριξης μπρακέτου στερέωσης (5 ανά πλευρά) 3. Ανοίξτε τις οπές στερέωσης με τρυπάνι διαμέτρου 7 mm (1/4 in.). Απομακρύνετε τυχόν ακαθαρσίες. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιώντας ένα μεγαλύτερο τρυπάνι, διευρύνετε το άνοιγμα των οπών στα σκάφη από υαλοβάμβακα για να αποφύγετε τη δημιουργία ρωγμών. 4. Τοποθετήστε τις ελαστικές απομονωτικές ροδέλες ανάμεσα στη βάση του μπρακέτου στερέωσης και την επιφάνεια στήριξης στο σκάφος. Τοποθετήστε τον ιμάντα πρόσδεσης κάτω από το μπρακέτο στερέωσης, με την πλευρά με το «χρατς» προς τα κάτω και με την αγκράφα στραμμένη προς το εξωτερικό του σκάφους. - b - Ιμάντας πρόσδεσης τύπου «χρατς» Αγκράφα b Τοποθετήστε τις ροδέλες από ανοξείδωτο χάλυβα και τα παξιμάδια ασφάλισης από νάιλον στις βίδες στήριξης κάτω από το κατάστρωμα του σκάφους. Σφίξτε γερά με σταυροκατσάβιδο και κλειδί με διάμετρο 7/16 in.. ΣΗΜΑΝΤΙΚΟ: Εάν είναι απαραίτητο, τοποθετήστε ανάμεσα στις ελαστικές ροδέλες, προσθήκες-ροδέλες εξωτερικής διαμέτρου 25 mm (1 in.). από ανοξείδωτο χάλυβα για να δημιουργήσετε μία επίπεδη επιφάνεια στήριξης. 14 ell

21 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ ΣΗΜΑΝΤΙΚΟ: Το μπρακέτο στερέωσης θα πρέπει να εφαρμόζει πρόσωπο στα ελαστικά σινεμπλόκ προτού βιδωθεί στο κατάστρωμα, διότι διαφορετικά το μπρακέτο στερέωσης θα μαγκώνει, με αποτέλεσμα να γίνει δύσκολο ή αδύνατο το ξεβίδωμά του. c b - b - c - d - e - f - Μπρακέτο στερέωσης Βίδα στήριξης Ελαστικό σινεμπλόκ Κατάστρωμα Ροδέλα Ασφαλιστικό παξιμάδι από νάιλον d e f Αφού εγκατασταθεί, το μπρακέτο πρέπει να ασφαλίζει καλά και ομοιόμορφα, με τους πείρους μανδάλωσης στις εγκοπές, και να ελευθερώνεται με ένα ελαφρύ, γρήγορο τράβηγμα της λαβής του σχοινιού. Τοποθέτηση μόνιμου πεντάλ (προαιρετικό) 1. Βρείτε κατάλληλη θέση για το πεντάλ με τον κινητήρα αργής πλεύσης σε λειτουργία και στη θέση αποθήκευσης. Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια κάτω από το κατάστρωμα του σκάφους που θα εμπόδιζαν τις βίδες συναρμογής, όπως φρακτές ή οι καλωδιώσεις του σκάφους. 2. Εφόσον επιλεγεί η κατάλληλη θέση, σημαδέψτε τις οπές συναρμογής χρησιμοποιώντας το πεντάλ ως πρότυπο. 3. Χρησιμοποιήστε τρυπάνι 3 mm (7/64 in.) για να ανοίξετε τις οπές στο κατάστρωμα του σκάφους. 4. Χρησιμοποιήστε τέσσερις βίδες αρ. 8 x 2 ιντσών από ανοξείδωτο ατσάλι για να βιδώσετε το πεντάλ στο κατάστρωμα του σκάφους ell 15

22 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Τοποθέτηση του κινητήρα στη βάση στερέωσης πλώρης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Τοποθετήστε την κολόνα κινητήρα στο μπρακέτο και κλείστε τη θύρα. 3. Περιστρέψτε δεξιόστροφα τη σφαιρική λαβή της θύρας μπρακέτου για να σφίξετε την κολόνα κινητήρα στο μπρακέτο. - b - Σφαιρική λαβή θύρας μπρακέτου Θύρα μπρακέτου b Αφαίρεση του κινητήρα από τη βάση στερέωσης πλώρης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Απομακρύνετε την κολόνα κινητήρα από το μπρακέτο και κλείστε τη θύρα. Σύνδεση της οθόνης του Sonr με τον κινητήρα αργής πλεύσης ΣΗΜΕΙΩΣΗ: Η διαδικασία αυτή ισχύει μόνο για μοντέλα εφοδιασμένα με ενσωματωμένο sonr. Αυτή η διαδικασία σύνδεσης της οθόνης του sonr ισχύει για μοντέλα με κινητήρα αργής πλεύσης με ενσωματωμένο sonr που διαθέτουν ενσωματωμένους πομποδέκτες σόναρ 200/83 khz συμβατούς με οθόνες σόναρ Egle, Grmin, Humminbird, Lowrnce και Vexilr. Για συμβατότητα με άλλες μονάδες σόναρ, ανατρέξτε στον ιστότοπο Ο κινητήρας αργής πλεύσης είναι εφοδιασμένος με βύσμα 7 ακροδεκτών Lowrnce. Διατίθενται προσαρμογείς για τη σύνδεση οθονών σόναρ άλλης μάρκας με τον κινητήρα αργής πλεύσης. Φροντίστε ο συνδετήρας του καλωδίου να αντιστοιχεί με τη θύρα σόναρ στο πίσω μέρος της οθόνης του σόναρ. Θέστε σε λειτουργία τη μονάδα για να διασφαλιστεί ότι το καλώδιο του σόναρ έχει συνδεθεί σφικτά. - Καλωδίωση - με τον κώνο ρύγχους του sonr b b - Βύσμα 7 ακροδεκτών Lowrnce προς οθόνη του σόναρ Διατίθενται καλώδια προσαρμογής πομποδέκτη από την MotorGuide Προσαρμογέας Lowrnce 7 ακροδεκτών προς 6 ακροδέκτες Αριθμός εξαρτήματος 8M ell

23 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Διατίθενται καλώδια προσαρμογής πομποδέκτη από την MotorGuide Προσαρμογέας Vexilr 3 ακροδεκτών Αντάπτορας Grmin 6-pin Προσαρμογέας Humminbird 7 ακροδεκτών Αριθμός εξαρτήματος 8M M M Αποθήκευση κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό.! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα. 1. Κρατήστε γερά τη λαβή απελευθέρωσης του μάνδαλου. 2. Τραβήξτε τη λαβή απελευθέρωσης μάνδαλου για απεμπλοκή του πείρου ασφάλισης. 3. Συνεχίστε να τραβάτε τη λαβή απελευθέρωσης του μανδάλου για να ανυψώσετε την κάτω μονάδα στο μπρακέτο στερέωσης. - Μοχλός απελευθέρωσης μανδάλου ασφάλισης ΣΗΜΑΝΤΙΚΟ: Σηκώστε αργά τον κινητήρα αργής πλεύσης έξω από το νερό. Μην απελευθερώσετε τη λαβή απελευθέρωσης μανδάλου μέχρι να ασφαλίσει ο πείρος κλειδώματος. ell 17

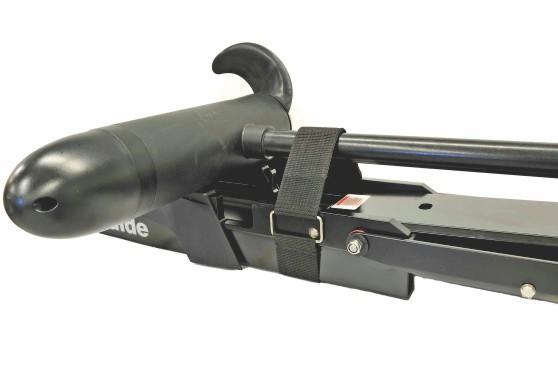

24 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 4. Μόλις ο κινητήρας τοποθετηθεί στη θέση αποθήκευσης, ο πείρος κλειδώματος ασφαλίζει για τη στερέωση του κινητήρα αργής πλεύσης X5 σε θέση αποθήκευσης 5. Τοποθετήστε τον ιμάντα πρόσδεσης επάνω από τη σύνθετη στήλη και μέσα από την αγκράφα. Τραβήξτε με δύναμη και κατόπιν στερεώστε μαζί την πλάτη με το «χρατς» για να στερεωθεί ο κινητήρας στο μπρακέτο στερέωσης. - Ιμάντας πρόσδεσης Ανάπτυξη του κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό.! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα. 18 ell

25 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ! ΠΡΟΣΟΧΗ Αποφύγετε τους πιθανούς τραυματισμός από απότομη πτώση του κινητήρα κατά την προσαρμογή του βάθους κινητήρα. Πιάστε καλά τον άξονα του κινητήρα με το ένα χέρι κατά την ανύψωση ή το χαμήλωμα του κινητήρα. 1. Αφαιρέστε τον ιμάντα πρόσδεσης με τον οποίο στερεώνεται ο κινητήρας αργής πλεύσης στο μπρακέτο στερέωσης. 2. Κρατήστε γερά τη λαβή απελευθέρωσης του μάνδαλου. 3. Τραβήξτε τη λαβή απελευθέρωσης μάνδαλου για απεμπλοκή του πείρου ασφάλισης. 4. Συνεχίστε να διατηρείτε την τάνυση στο χειρολαβή απελευθέρωσης μανδάλου κατά το κατέβασμα του κινητήρα αργής πλεύσης μέσα στο νερό. ΣΗΜΑΝΤΙΚΟ: Χαμηλώστε αργά τον κινητήρα αργής πλεύσης μέχρι να μπει μέσα στο νερό. Μην απελευθερώσετε τη λαβή απελευθέρωσης μανδάλου μέχρι να ασφαλίσει ο πείρος κλειδώματος. - Μοχλός απελευθέρωσης μανδάλου ασφάλισης ell 19

26 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 5. Μόλις ο κινητήρας τοποθετηθεί στη θέση λειτουργίας, ο πείρος ασφάλισης ασφαλίζει για τη στερέωση του κινητήρα αργής πλεύσης. - X5 σε θέση λειτουργίας Προσαρμογή του βάθους του κινητήρα! ΠΡΟΣΟΧΗ Αποφύγετε τους πιθανούς τραυματισμός από πτώση του κινητήρα κατά την προσαρμογή του βάθους κινητήρα. Πιάστε καλά τον άξονα του κινητήρα με το ένα χέρι κατά την ανύψωση ή το χαμήλωμα του κινητήρα. ΜΟΝΤΈΛΑ ΜΕ ΠΗΔΑΛΙΟΥΧΊΑ ΜΕ ΝΤΊΖΑ Προσαρμόστε το βάθος του κινητήρα για να βελτιώσετε την απόδοση του κινητήρα αργής πλεύσης σε διάφορα βάθη νερού και κυματισμούς. ΣΗΜΑΝΤΙΚΟ: Κατά τη ρύθμιση του βάθους του κινητήρα, βεβαιωθείτε ότι οι λεπίδες της προπέλας είναι τελείως βυθισμένες cm (6 12 in.) κάτω από την επιφάνεια του νερού για να αποφευχθεί ο αερισμός. 1. Πιάστε γερά την κολόνα με το ένα χέρι. 2. Λασκάρετε το διακόπτη της θύρας του στηρίγματος μέχρι η κολόνα κινητήρα να αρχίσει να κινείται ελεύθερα. 3. Σηκώστε ή χαμηλώστε την κολόνα κινητήρα μέχρι να βυθιστούν τα πτερύγια της προπέλας κατά cm (6 12 in.) κάτω από την επιφάνεια του νερού και στη συνέχεια σφίξτε το κολάρο. 20 ell

27 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ 4. Ρυθμίστε τα κουμπιά απελευθέρωσης στην κάθε πλευρά του μπρακέτου στερέωσης, ώστε ο κινητήρας να απελευθερώνεται όταν συναντάει υποβρύχια εμπόδια. b - b - Σφαιρική λαβή θύρας μπρακέτου Μοχλοί απελευθέρωσης b ell 21

28 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Δείκτης κατεύθυνσης μοντέλο με πηδαλιουχία μέσω ντίζας Ο δείκτης παρέχει πληροφορίες κατεύθυνσης με μία ματιά. b c d b - c - d - Ένδειξη κατεύθυνσης Δεξιά στροφή - μύτη κάτω, ο κινητήρας κατευθύνει το σκάφος προς τα δεξιά (συνεχίστε να σπρώχνετε τελείως προς τα κάτω για όπισθεν) Πρόσω ολοταχώς - πεντάλ στη μέση Αριστερή στροφή - φτέρνα κάτω, ο κινητήρας κατευθύνει το σκάφος προς τα αριστερά (συνεχίστε να πιέζετε τελείως προς τα κάτω για όπισθεν) 22 ell

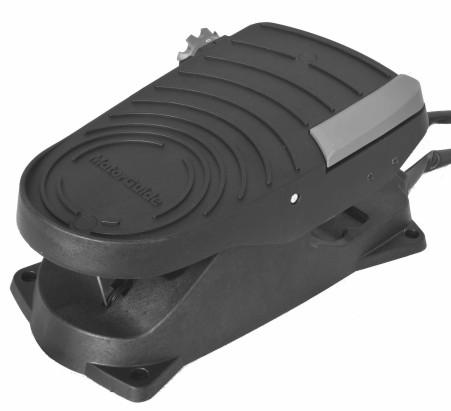

29 ΕΓΚΑΤΆΣΤΑΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ ΚΙΝΗΤΉΡΩΝ ΑΡΓΉΣ ΠΛΕΎΣΗΣ Δείκτης ταχύτητας μοντέλο με πηδαλιουχία μέσω ντίζας ΚΙΝΗΤΉΡΕΣ ΜΕ ΨΗΦΙΑΚΆ ΜΕΤΑΒΑΛΛΌΜΕΝΗ ΤΑΧΎΤΗΤΑ Διατίθενται και κινητήρες που λειτουργούν με πεντάλ και διαθέτουν χειριστήριο ψηφιακά μεταβαλλόμενης ταχύτητας. Ελέγξτε την ταχύτητα του κινητήρα με κύλιση της σφαιρικής λαβής ελέγχου ταχύτητας χρησιμοποιώντας το χέρι ή το πόδι, μέχρι να επιτευχθεί η επιθυμητή ταχύτητα. b c d b - c - d - Πεντάλ Στιγμιαίος διακόπτης Διακόπτης On/off/pedl (ενεργοποίηση/απενεργοποίηση/πεντάλ) Κουμπί ελέγχου ταχύτητας Σφαιρική λαβή ελέγχου ταχύτητας: Οι σφαιρικές λαβές ελέγχου ταχύτητας του κινητήρα διαθέτουν αρίθμηση από 0-10 και σας επιτρέπουν να επιλέξετε οποιαδήποτε ταχύτητα από 0-10, καθώς και να σβήνετε τον κινητήρα. Στιγμιαίος διακόπτης: Ο στιγμιαίος διακόπτης βρίσκεται στην επάνω δεξιά γωνία του πεντάλ. Ο στιγμιαίος διακόπτης λειτουργεί σε συνδυασμό με το διακόπτη «on/off/pedl» όταν βρίσκεται στη θέση πεντάλ (pedl). Όταν πατηθεί ο στιγμιαίος διακόπτης, ο κινητήρας θα λειτουργήσει με την επιλεγμένη ταχύτητα όσο ο διακόπτης είναι πατημένος. Διακόπτης On/off/pedl (ενεργοποίηση/απενεργοποίηση/πεντάλ) Αυτός ο διακόπτης τριών θέσεων παρέχει τρεις επιλογές για τη λειτουργία του κινητήρα: on (ενεργοποίηση), pedl (πεντάλ) ή off (απενεργοποίηση).. On (ενεργοποίηση): Επιτρέπει τη συνεχή λειτουργία του κινητήρα στην επιλεγμένη ταχύτητα μέσω του κουμπιού επιλογής ταχύτητας, χωρίς τη χρήση του στιγμιαίου διακόπτη. b. Pedl (πεντάλ): Επιτρέπει την ενεργοποίηση του κινητήρα με χρήση του στιγμιαίου διακόπτη στην ταχύτητα που έχει επιλεγεί από το κουμπί επιλογής ταχύτητας. c. Off (απενεργοποίηση): Θέτει εκτός λειτουργίας τον κινητήρα αργής πλεύσης. ell 23

30 Φροντίδα κινητήρα αργής πλεύσης Για να διατηρείτε τον κινητήρα αργής πλεύσης στην καλύτερη λειτουργική κατάσταση και να διατηρήσετε την αξιοπιστία του, είναι σημαντικό ο κινητήρας αργής πλεύσης να υπόκειται σε τακτικές επιθεωρήσεις και συντήρηση. Φροντίστε να γίνεται σωστή συντήρηση ώστε να εξασφαλίσετε την ασφάλεια των επιβατών και τη δική σας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν αμελήσετε την επιθεώρηση, συντήρηση ή επισκευή του κινητήρα αρχής πλεύσης υπάρχει κίνδυνος σοβαρής φθοράς του προϊόντος και σοβαρού τραυματισμού ή θανάτου. Μην εκτελείται εργασίες συντήρησης ή επισκευής στον κινητήρα αργής πλεύσης εάν δεν γνωρίζετε τις κατάλληλες διαδικασίες επισκευής και ασφάλειας. ΕΠΙΛΟΓΗ ΑΝΤΑΛΛΑΚΤΙΚΩΝ Προτείνουμε να κάνετε χρήση μόνο των αυθεντικών, πιστοποιημένων, ανθεκτικών ανταλλακτικών της MotorGuide. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΧΡΗΣΗ Ελέγξτε αν ο κινητήρας αργής πλεύσης είναι καλά σφιγμένος στη βάση καταστρώματος. Ελέγξτε τη στεγανότητα των συνδέσεων καλωδίων μπαταρίας. Επιθεωρήστε οπτικά για χαλαρές ή διαβρωμένες συνδέσεις καλωδίων. Ελέγξτε τη στεγανότητα του παξιμαδιού προπέλας. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. ΜΕΤΑ ΑΠΟ ΚΑΘΕ ΧΡΗΣΗ Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας. Ελέγξτε την προπέλα και τον άξονα προπέλας για αντικείμενα όπως φύκια και πετονιές. Απομακρύνετε όλα τα ξένα αντικείμενα. Πλύντε τον κινητήρα αργής πλεύσης με καθαρό νερό για να φύγουν οι βρομιές και η σκόνη που μπορεί να προκαλέσουν το γρατσούνισμα της επιφάνειας. ΚΑΘΕ 100 ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Ή ΕΤΗΣΙΩΣ Λιπαίνετε τακτικά όλα τα σημεία άρθρωσης. Ανατρέξτε στην ενότητα Σημεία λίπανσης. Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα εξαρτήματα στερέωσης είναι καλά σφιγμένα. Επιθεωρήστε την μπαταρία. Ανατρέξτε στην ενότητα Επιθεώρηση της μπαταρίας. ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΑΠΟΘΗΚΕΥΣΗ ΣΥΝΤΉΡΗΣΗ Το πιο σημαντικό ζήτημα κατά την προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση είναι η προστασία από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. Ακολουθήστε τις κατάλληλες οδηγίες φροντίδας, για την προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση. Αποθηκεύστε τον κινητήρα αργής πλεύσης σε μια ξηρή τοποθεσία, όπου δεν θα επηρεάζεται από θερμοκρασίες κάτω των -29 C (-20 F). ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες αργής πλεύσης που αποθηκεύονται σε θερμοκρασίες κάτω από 0 C (32 F) θα πρέπει να λειτουργούν σε αργή ταχύτητα για τουλάχιστον 15 λεπτά προτού χρησιμοποιηθούν σε ταχύτητα άνω του 30% των δυνατοτήτων τους. 24 ell

31 ΣΥΝΤΉΡΗΣΗ Σημεία λίπανσης ΣΗΜΕΙΩΣΗ: Μπορείτε να προμηθευτείτε τα συνιστώμενα λιπαντικά από οποιοδήποτε εξουσιοδοτημένο κέντρο σέρβις της MotorGuide ή της Mercury Mrine. Για την ελάττωση της τριβής και την αποφυγή τριξιμάτων, λιπάνετε κατά διαστήματα τις προσδιοριζόμενες θέσεις με τα παρακάτω λιπαντικά: Σπειρώματα διακόπτη θύρας μπρακέτου C με PTFE Γάντζοι πείρου μανδάλωσης C με PTFE Πείροι μανδάλωσης C με PTFE Πείροι περιστροφής - 10W-30 για τετράχρονες εξωλέμβιες ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε ποτέ λιπαντικά σε σπρέι για το γρασάρισμα ή το λάδωμα εξαρτημάτων της μονάδας. Πολλά λιπαντικά σε σπρέι περιέχουν βλαβερά προωθητικά αέρια που μπορεί να προκαλέσουν φθορές σε διάφορα τμήματα του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε το λιπαντικό να έρχεται σε επαφή με τα χιτώνια της στήλης στα διαιρούμενα κομμάτια του μπρακέτου θύρας διότι επηρεάζεται η τάνυση της πηδαλιουχίας του κινητήρα αργής πλεύσης. c c b d c c b b - c - d - Γάντζοι πείρου μανδάλου Πείροι περιστροφής Πείροι μανδάλωσης Σπειρώματα σφαιρικής λαβής θύρας μπρακέτου Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με PTFE Σπειρώματα σε πείρους μανδάλωσης, γάντζους πείρου μανδάλωσης και σφαιρικής λαβής θύρας μπρακέτου Q Λάδι 10W-30 για τετράχρονες εξωλέμβιες Πείροι περιστροφής 92-8M Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η σωστή λειτουργία του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Βεβαιωθείτε ότι η μπαταρία είναι ασφαλισμένη στο σκάφος. 2. Βεβαιωθείτε ότι οι ακροδέκτες των καλωδίων μπαταρίας είναι καθαροί, σφιχτά και σωστά τοποθετημένοι. Για οδηγίες εγκατάστασης, ανατρέξτε στην ενότητα Σύνδεση μπαταρίας. 3. Βεβαιωθείτε ότι η μπαταρία διαθέτει ένα κουτί μπαταρίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. ell 25

32 ΣΥΝΤΉΡΗΣΗ Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. ΑΦΑΊΡΕΣΗ ΤΗΣ ΠΡΟΠΈΛΑΣ 1. Αποσυνδέστε τα καλώδια τροφοδοσίας από τη μπαταρία. 2. Κρατώντας το πτερύγιο της προπέλας με το ένα χέρι (φορώντας γάντι), χρησιμοποιήστε γερμανικό κλειδί ή καστάνια 9/16'' και καρυδάκι 9/16 '' για να αφαιρέσετε το παξιμάδι της προπέλας. Αφαιρέστε το παξιμάδι και τη ροδέλα της προπέλας (ή το ανόδιο για μοντέλα θαλάσσιου νερού). ΣΗΜΑΝΤΙΚΟ: Αφαιρέστε το παξιμάδι της προπέλας με γερμανικό κλειδί ή κλειδί καστάνιας και καρυδάκι. Αν χρησιμοποιήσετε κάποιο άλλο εργαλείο, μπορεί να προκαλέσετε φθορές στο παξιμάδι ή στον άξονα προπέλας. Εάν δεν είναι εύκολη η αφαίρεση της προπέλας, χρησιμοποιήστε μια ματσόλα για να χτυπήσετε ελαφρά το πίσω μέρος του αντίθετου πτερυγίου. Εάν δεν μπορείτε να αφαιρέσετε την προπέλα, πρέπει να ζητήσετε η αφαίρεσή της να γίνει από εξουσιοδοτημένο αντιπρόσωπο. ΣΗΜΕΙΩΣΗ: Εάν ο πείρος προπέλας είναι λυγισμένος, αντικαταστήστε τον πείρο προπέλας ell

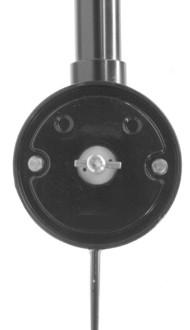

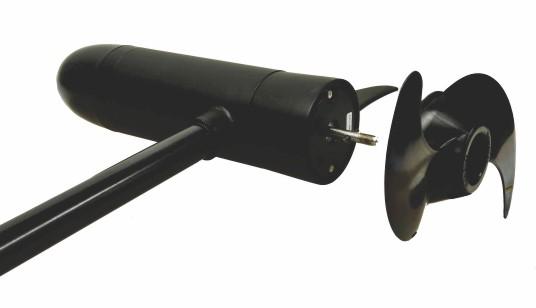

33 ΤΟΠΟΘΈΤΗΣΗ ΤΗΣ ΠΡΟΠΈΛΑΣ ΣΥΝΤΉΡΗΣΗ 1. Περιστρέψτε τον άξονα του κινητήρα για να τοποθετήσετε οριζοντίως τον πείρο της προπέλας. - Πείρος προπέλας Τοποθετήστε την προπέλα επάνω στον άξονα κινητήρα, συμπλέκοντας την προπέλα στον πείρο προπέλας Τοποθετήστε τη ροδέλα (ή το ανόδιο για μοντέλα θαλάσσιου νερού) επάνω στον άξονα προπέλας και κατόπιν τοποθετήστε το παξιμάδι της προπέλας. Χρησιμοποιήστε κλειδί ή καστάνια με καρυδάκι για να σφίξετε το παξιμάδι της προπέλας μέχρι να σφίξει καλά και μετά ξεσφίξτε το παξιμάδι κατά 1/4 της στροφής. ΣΗΜΑΝΤΙΚΟ: Μην σφίγγετε υπερβολικά το παξιμάδι της προπέλας, διότι μπορεί να προκληθεί ζημιά στην προπέλα ή τον πείρο προπέλας ell 27

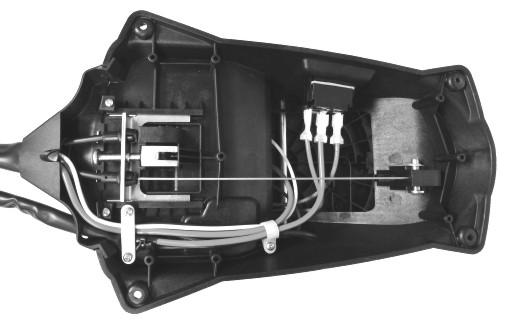

34 ΣΥΝΤΉΡΗΣΗ Προσαρμογή της τάνυσης της ντίζας πηδαλίου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν αμελήσετε την επιθεώρηση, συντήρηση ή επισκευή του κινητήρα αρχής πλεύσης υπάρχει κίνδυνος σοβαρής φθοράς του προϊόντος και σοβαρού τραυματισμού ή θανάτου. Μην εκτελείται εργασίες συντήρησης ή επισκευής στον κινητήρα αργής πλεύσης εάν δεν γνωρίζετε τις κατάλληλες διαδικασίες επισκευής και ασφάλειας. Η τάνυση της ντίζας στον κινητήρα αργής πλεύσης X5 είναι προκαθορισμένη από το εργοστάσιο. Με το χρόνο και τη χρήση, οι ντίζες μπορεί να χαλαρώσουν ελαφρώς και να χρειάζονται ρύθμιση κατά διαστήματα. Η παρακάτω διαδικασία εξηγεί τον τρόπο ρύθμισης της τάνυσης της ντίζας πηδαλιουχίας. Να προσέχετε κατά την τάνυση της ντίζας πηδαλιουχίας. Η υπερβολική τάνυση της ντίζας μπορεί να προκαλέσει πρόωρη φθορά στις ντίζες και τις τροχαλίες ενώ με το υπερβολικό λασκάρισμα οι ντίζες μπορεί να βγουν από τις τροχαλίες με αποτέλεσμα την απώλεια ελέγχου της πηδαλιουχίας. 1. Αφαιρέστε το πεντάλ από το κατάστρωμα του σκάφους εάν έχει στερεωθεί με βίδες. 2. Ρυθμίστε την τάνυση της ντίζας στρέφοντας τη βίδα τάνυσης της ντίζας δεξιόστροφα για να αυξηθεί η τάνυση και αριστερόστροφα για να μειωθεί η τάνυση. Ρυθμίστε τη βίδα τάνυσης της ντίζας με την προβλεπόμενη τιμή ροπής. Περιγραφή Nm lb-in. lb-ft Βίδα τάνυσης ντίζας Κάτω μέρος πεντάλ - Βίδα τάνυσης ντίζας Αντικατάσταση μπροστινού πείρου ασφάλισης Ο μπροστινός πείρος ασφάλισης μπορεί εύκολα να αντικατασταθεί αν ο πείρος ασφάλισης υποστεί ζημιά. Ανατρέξτε στις παρακάτω οδηγίες και ακολουθήστε τες σχολαστικά, για επιτυχή επισκευή.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. 1. Τραβήξτε τη λαβή απελευθέρωσης μανδάλου και ανοίξτε το μπρακέτο σε θέση η οποία να είναι στο ενδιάμεσο μεταξύ της θέσης αποθήκευσης και της θέσης λειτουργίας. Υποστηρίξτε το μπρακέτο στερέωσης σε αυτήν τη θέση. 2. Τραβήξτε και κρατήστε τη λαβή απελευθέρωσης μανδάλου μέχρι το στοιχείο ασφάλισης να είναι ευθυγραμμισμένο όπως φαίνεται Κρατήστε τη λαβή απελευθέρωσης μανδάλου σε αυτήν τη θέση. 28 ell
