1 Σας ευχαριστούμε Σας ευχαριστούμε που επιλέξατε το VriMAX της MotorGuide. Με το VriMAX, η MotorGuide εκμεταλλεύτηκε την πολυετή εμπειρία της για να δημιουργήσει έναν κινητήρα σχεδιασμένο έτσι ώστε να προσφέρει Ψηφιακό Έλεγχο Μεταβλητής Ταχύτητας και μέγιστο χρόνο παραμονής στο νερό. Σχεδιάσαμε το VriMAX με Οθόνη Λειτουργιών BluVis που προβάλλει ακριβείς πληροφορίες για τη ρύθμιση της ταχύτητας και την τάση της μπαταρίας ώστε να έχετε πάντα τον έλεγχο. Το Ψηφιακό Πλεονέκτημα του VriMAX είναι ότι σας επιτρέπει να πληκτρολογήσετε την ακριβή ταχύτητα του σκάφους ώστε να ταιριάξει με τις συνθήκες ψαρέματος της ημέρας, ενώ παράλληλα εξασφαλίζει σημαντικά μεγαλύτερο χρόνο παραμονής στο νερό με τη φόρτιση της μπαταρίας. Ο κινητήρας και τα στοιχεία ελέγχου VriMAX είναι σχεδιασμένα για διαισθητική λειτουργία. Θα πρέπει να εγκαταστήσετε σωστά τη λαβή, οπότε αφιερώστε λίγο χρόνο για να διαβάσετε αυτό το εγχειρίδιο. Θυμηθείτε να κρατήσετε την απόδειξη αγοράς και καταχωρίστε άμεσα τον κινητήρα αργής πλεύσης. Μια κάρτα εγγύησης περιλαμβάνεται στη συσκευασία ή μπορείτε να ολοκληρώσετε την καταχώρισή σας μέσω του Διαδικτύου στη διεύθυνση Στη MotorGuide, πιστεύουμε ότι υπάρχουν κάποια πράγματα που δεν πρέπει ποτέ να σταματήσετε να κάνετε. ΜΗΝ ΣΤΑΜΑΤΑΤΕ ΠΟΤΕ ΝΑ ΜΑΘΑΙΝΕΤΕ, ΜΗΝ ΣΤΑΜΑΤΑΤΕ ΠΟΤΕ ΝΑ ΒΕΛΤΙΩΝΕΣΤΕ ΚΑΙ ΠΟΤΕ ΜΑ ΠΟΤΕ ΜΗΝ ΣΤΑΜΑΤΑΤΕ ΝΑ ΨΑΡΕΥΕΤΕ. Μήνυμα εγγύησης Το προϊόν που αγοράσατε συνοδεύεται από μια Περιορισμένη εγγύηση από την MotorGuide. Οι όροι της πολιτικής της εγγύησης καθορίζονται στην ενότητα Πληροφορίες για την εγγύηση αυτού του εγχειριδίου. Η δήλωση πολιτικής περιλαμβάνει μια περιγραφή για τη διάρκεια της κάλυψης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων, και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Motorguide, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή, για αλλαγή προδιαγραφών, σχεδίασης, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για αυτήν. MotorGuide, Lowell, Michign, Η.Π.Α. Τυπώθηκε στις Η.Π.Α. 2010, Mercury Mrine. Με την επιφύλαξη παντός δικαιώματος. Απαγορεύεται η αναπαραγωγή μέρους ή του συνόλου χωρίς άδεια. Τα VriMAX και BluVis είναι σήματα κατατεθέντα της Brunswick Corportion. Τα Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, MotorGuide, Gtor, Mchete, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Brvo Two, Pro Mx, OptiMx, Sport-Jet, K-Plnes, MerCthode, SmrtCrft, Totl Commnd, VesselView, Zero Effort, Zeus, M με το λογότυπο με τα κύματα, Mercury με το λογότυπο με τα κύματα και το λογότυπο SmrtCrft είναι σήματα κατατεθέντα της Brunswick Corportion. Το λογότυπο Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion Mercury Mrine VriMAX 90-8M ell i

2 ii ell

3 Πληροφορίες για την εγγύηση Περιορισμένη εγγύηση της MotorGuide...1 Γενικές πληροφορίες Καταγραφή αριθμού σειράς...3 Ευθύνες χειριστή του σκάφους...3 Προστασία των ατόμων που βρίσκονται στο νερό... 4 Μήνυμα σχετικά με την ασφάλεια των επιβατών... 4 Συστάσεις για την ασφαλή χρήση του σκάφους... 4 Επισκόπηση και συναρμολόγηση προϊόντος Αναγνώριση εξαρτημάτων...6 Προσαρμογή της λαβής...7 Επέκταση και απόσυρση της λαβής...10 Τοποθέτηση της προπέλας...11 Πληροφορίες σχετικά με την καλωδίωση και την μπαταρία Προφυλάξεις σχετικά με την μπαταρία...13 Τυπικές πρακτικές και διαδικασίες...13 Συστάσεις σχετικά με την μπαταρία Δείκτης τάσης μπαταρίας BluVis...14 Σύνδεση μπαταρίας σε μονό, παράλληλο ή σε σειρά κύκλωμα...14 Τοποθέτηση της βάσης στερέωσης Τοποθέτηση βάσης στερέωσης καθρέπτη...18 Εγκατάσταση της βάσης στερέωσης ποντονιού (Pontoon) Τοποθέτηση Gtor 20.8 Brekwy...19 Gtor Flex Λειτουργία Τοποθέτηση του κινητήρα στη βάση στερέωσης πλώρης Αφαίρεση του κινητήρα από τη βάση στερέωσης πλώρης Αποθήκευση κινητήρα αργής πλεύσης...23 Ανάπτυξη του κινητήρα αργής πλεύσης...24 Προσαρμογή της τάνυσης πηδαλίου...26 Προσαρμογή του βάθους του κινητήρα...27 Έλεγχος ταχύτητας...28 Έλεγχος διεύθυνσης...29 ell iii

4 Συντήρηση και αποθήκευση Φροντίδα κινητήρα αργής πλεύσης...32 Πρόγραμμα επιθεώρησης και συντήρησης...32 Προετοιμασία για αποθήκευση...32 Επιθεώρηση της μπαταρίας...33 Αντικατάσταση προπέλας...33 Προσαρμοσμένες εφαρμογές Επανατοποθέτηση επάνω περιβλήματος...35 Ρύθμιση του διακόπτη ελέγχου διεύθυνσης...36 Καλωδίωση ελέγχου κινητήρα...39 Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Αντιμετώπιση προβλημάτων...41 Παροχή τεχνικής βοήθειας...42 Γραφεία εξυπηρέτησης της Mercury Mrine iv ell

5 ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ Περιορισμένη εγγύηση της MotorGuide ΚΡΑΤΗΣΤΕ ΤΗΝ ΑΥΘΕΝΤΙΚΗ ΑΠΟΔΕΙΞΗ ΑΓΟΡΑΣ Ή ΤΙΜΟΛΟΓΙΟ ΠΩΛΗΣΗΣ. 1. Για πελάτες που κάνουν ψυχαγωγική χρήση, οι ηλεκτρικοί κινητήρες αργής πλεύσης της MotorGuide συνοδεύονται από εγγύηση προς τον αρχικό αγοραστή λιανικής σχετικά με τα ελαττώματα υλικών ή εργασίας για δύο (2) έτη. 2. Για εργασίες στα πλαίσια της εγγύησης, ο αγοραστής θα πρέπει να παραδώσει ή να επιστρέψει τη μονάδα (με πληρωμένα τέλη και ασφάλιση) σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο σέρβις της MotorGuide. ΝΑ ΜΗΝ ΕΠΙΣΤΡΕΦΕΤΑΙ ΣΤΗΝ ΤΟΠΟΘΕΣΙΑ ΑΓΟΡΑΣ εκτός εάν πρόκειται για εξουσιοδοτημένο κέντρο σέρβις. Τα προϊόντα που επιστρέφονται μέσω ταχυδρομείου θα πρέπει να είναι καλά συσκευασμένα και να περιλαμβάνουν ένα σημείωμα με περιγραφή της φύσης του προβλήματος ή/ και του σέρβις που ζητάει ο πελάτης, τη διεύθυνση του πελάτη και ένα τηλέφωνο επικοινωνίας. Ένα αντίγραφο της απόδειξης λιανικής, του τιμολογίου πώλησης, της βεβαίωσης εγγραφής ή άλλο αποδεικτικό μέσο για την αγορά πρέπει απαραίτητα να συνοδεύει το προϊόν προκειμένου να ισχύσει η εγγύηση. Οι αιτήσεις για εγγύηση δεν θα γίνονται αποδεκτές εάν δεν παρουσιαστεί η απόδειξη λιανικής αγοράς του κινητήρα αργής πλεύσης, κάποιο άλλο αποδεικτικό αγοράς ή τιμολόγιο για το σκάφος. 3. Η MotorGuide, κατά τη δική της κρίση, θα επισκευάζει ή θα αντικαθιστά τα στοιχεία που καλύπτονται από τους όρους της παρούσας εγγύησης. Η MotorGuide και τα κέντρα σέρβις της MotorGuide δεν φέρουν καμία ευθύνη για ζημιές στα προϊόντα της MotorGuide που προέρχονται από επισκευές οι οποίες πραγματοποιήθηκαν εκτός του εξουσιοδοτημένου δικτύου σέρβις της MotorGuide. Η MotorGuide και η Mercury Mrine δεν φέρουν καμία ευθύνη για ζημιές ή σφάλματα λειτουργίας που προκαλούνται εξαιτίας λανθασμένης εγκατάστασης, ρύθμισης, προετοιμασίας ή σφάλματος από παλιότερο σέρβις ή επισκευής. 4. Για πελάτες που κάνουν εμπορική και κυβερνητική χρήση, οι ηλεκτρικοί κινητήρες αργής πλεύσης της MotorGuide συνοδεύονται από εγγύηση προς τον αρχικό αγοραστή λιανικής σχετικά με τα ελαττώματα υλικών ή εργασίας για ένα (1) χρόνο. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και εάν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό, όπως ενοικιαζόμενα σκάφη, ξεναγήσεις, χώρους αλιείας ή άλλες παρόμοιες επιχειρήσεις. Η εγγύηση δεν μεταβιβάζεται σε επόμενους αγοραστές. Το πρόγραμμα προστασίας προϊόντος της Mercury δεν είναι διαθέσιμο για πελάτες που κάνουν εμπορική ή κυβερνητική χρήση. 5. Η κάλυψη της εγγύησης είναι διαθέσιμη σε πελάτες που αγοράζουν από εξουσιοδοτημένους αντιπροσώπους ή εμπόρους λιανικής, οι οποίοι έχουν την εξουσιοδότηση της MotorGuide Mrine για να διανέμουν τα προϊόντα της στη χώρα όπου πραγματοποιείται η πώληση. Η κάλυψη και η διάρκεια της εγγύησης ποικίλει ανάλογα με τη χώρα κατοικίας του ιδιοκτήτη. Αυτή η εγγύηση αφορά στους κινητήρες αργής πλεύσης της MotorGuide που πωλούνται και χρησιμοποιούνται στις Ηνωμένες Πολιτείες. Αυτή η περιορισμένη εγγύηση αρχίζει την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή ή την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Τα παρελκόμενα της MotorGuide καλύπτονται από αυτήν την περιορισμένη εγγύηση για μία περίοδο κάλυψης ενός (1) έτους από την ημερομηνία λιανικής αγοράς. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Οι εγγυήσεις που συνοδεύουν προσφορές δεν περιλαμβάνονται στην παρούσα δήλωση, ενώ η κάλυψή τους μπορεί να ποικίλει ανάλογα με την προσφορά. Τα προϊόντα που πωλούνται ή ξεκινούν να χρησιμοποιούνται μετά το πέρας έξι ετών από την ημερομηνία κατασκευής, αποκλείονται από την εγγύηση. 6. Αυτή η εγγύηση δεν έχει ισχύ για φθαρμένα εξαρτήματα από τυπική χρήση, για παράδειγμα φθαρμένα καλώδια, προσαρμογές ή φθορές του προϊόντος εξαιτίας 1) αμέλειας, ελλιπούς συντήρησης, ατυχήματος, αντικανονικής λειτουργίας ή λανθασμένης εγκατάστασης ή επισκευής, 2) κακής χρήσης, όπως λυγισμένοι μεταλλικοί σωλήνες, λυγισμένος οπλισμός, σπασμένα καλώδια ελέγχου, κλπ., ατυχήματα, τροποποιήσεις, εσφαλμένη χρήση, υπερβολική φθορά ή ζημιές που προκλήθηκαν από αδυναμία του ιδιοκτήτη να εξασφαλίσει τη σωστή και απαραίτητη εγκατάσταση ή φροντίδα, 3) χρήση κάποιου εξαρτήματος ή ανταλλακτικού που δεν έχει κατασκευαστεί από την MotorGuide ή τη Mercury, 4) τροποποίηση ή αφαίρεση εξαρτημάτων, 5) άνοιγμα της κάτω μονάδας (κινητήρας) από άτομα εκτός των εξουσιοδοτημένων κέντρων σέρβις της MotorGuide θα ακυρώσουν την εγγύηση. 7. Διατηρούμε το δικαίωμα να βελτιώνουμε τη σχεδίαση οποιουδήποτε κινητήρα αργής πλεύσης, χωρίς να έχουμε καμία υποχρέωση να τροποποιήσουμε οποιονδήποτε κινητήρα που κατασκευάστηκε προγενέστερα. ell 1

6 ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ 8. Όλοι οι κινητήρες αρχής πλεύσης με σήμανση "Service-Repir" (Σέρβις - Επισκευή) και αριθμό σειράς έχουν εγγύηση (1) έτους. Όλοι οι κινητήρες αργής πλεύσης με σήμανση "Service-Repir" χωρίς σειριακό αριθμό ΔΕΝ έχουν εγγύηση. Οι κινητήρες με σήμανση "Service-Repir" είναι κινητήρες αργής πλεύσης που πωλούνται από την MotorGuide, οι οποίοι μπορεί να έχουν χρησιμοποιηθεί, αλλά έχουν περάσει από επιθεώρηση και έχουν ίσως υποστεί κάποιες μικρές επισκευές. Ο αρχικός λιανικός αγοραστής ενός κινητήρα με σήμανση "Service-Repir" είναι ο πρώτος αγοραστής του κινητήρα αφότου αυτό έχει δηλωθεί ως κινητήρας "Service-Repir". Οι κινητήρες με σήμανση "Service-Repir" έχουν ένα μπλε αυτοκόλλητο στο καλώδιο της μπαταρίας, ενώ η συσκευασία τους φέρει τη σήμανση "Mnufcturer Certified Service- Repir Motor" (Κινητήρας από σέρβις ή επισκευή με πιστοποίηση κατασκευαστή). 9. Αυτή η εγγύηση δεν αφορά 1) χρεώσεις ή/και χρόνο ταξιδιού για όλκηση, καθέλκυση, ρυμούλκηση και αποθήκευση, τηλεφωνικές χρεώσεις ή χρεώσεις για ενοικίαση, ενόχληση, ή απώλεια χρόνου ή εισοδήματος, ή άλλες επακόλουθες ζημιές, ή 2) αφαίρεση ή αντικατάσταση τμημάτων ή υλικών του σκάφους, εξαιτίας του σχεδιασμού του σκάφους για πρόσβαση στο προϊόν ή 3) αποσύνδεση και επανασύνδεση των καλωδιωμένων κινητήρων αργής πλεύσης. 10. ΤΕΡΜΑΤΙΣΜΟΣ ΤΗΣ ΚΑΛΥΨΗΣ: Η κάλυψη της εγγύησης μπορεί να τερματιστεί για κατασχεμένα προϊόντα ή προϊόντα που πωλήθηκαν σε δημοπρασίες, προέρχονται από μάντρες, από εταιρίες εκκαθάρισης, ασφαλιστικές εταιρίες, μη εξουσιοδοτημένους αντιπροσώπους, κατασκευαστές σκαφών ή τρίτες εταιρίες. 11. ΟΛΕΣ ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ. ΟΙ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ, ΟΙ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΠΕΡΙΟΡΙΖΟΝΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΚΑΠΟΙΕΣ ΠΟΛΙΤΕΙΕΣ ΔΕΝ ΕΠΙΤΡΕΠΟΥΝ ΠΕΡΙΟΡΙΣΜΟΥΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ Ή ΤΟΝ ΑΠΟΚΛΕΙΣΜΟ Ή ΠΕΡΙΟΡΙΣΜΟ ΤΩΝ ΤΥΧΑΙΩΝ Ή ΠΑΡΕΠΟΜΕΝΩΝ ΖΗΜΙΩΝ, ΟΠΟΤΕ ΟΙ ΠΑΡΑΠΑΝΩ ΠΕΡΙΟΡΙΣΜΟΙ Ή ΕΞΑΙΡΕΣΕΙΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ. Για το αρχείο σας: Αριθμός μοντέλου Αριθμός σειράς 2 ell

7 Καταγραφή αριθμού σειράς ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Καταγράψτε τον αριθμό σειράς για μελλοντική χρήση. Για το σκοπό της εγγύησης, συμπληρώστε την κάρτα εγγύησης που βρίσκεται στη συσκευασία ή καταχωρίστε τον κινητήρα αργής πλεύσης στη διεύθυνση ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΣΤΟΝ ΚΑΘΡΈΦΤΗ Το αυτοκόλλητο με τον αριθμό σειράς στη βάση στερέωσης καθρέπτη βρίσκεται κάτω από το κάτω κάλυμμα. b c b - c - Αριθμός σειράς Αριθμός αναγνώρισης μοντέλου Τάση Ευθύνες χειριστή του σκάφους Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή (οδηγό) να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία του κινητήρα αργής πλεύσης. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες σχετικά με τη βασική λειτουργία του κινητήρα αργής πλεύσης σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. ell 3

8 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΚΙΝΕΊΤΑΙ ΜΕ ΑΡΓΉ ΤΑΧΎΤΗΤΑ Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΕΊΝΑΙ ΑΚΊΝΗΤΟ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα αργής πλεύσης, οποιαδήποτε στιγμή βρεθεί κάποιος στο νερό κοντά στο σκάφος σας. Να σβήνετε τον κινητήρα αργής πλεύσης προτού επιτρέψετε σε κάποιον να κολυμπήσει ή να βρεθεί στο νερό κοντά στο σκάφος σας. Μήνυμα σχετικά με την ασφάλεια των επιβατών Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Κάποια απότομη μείωση στην ταχύτητα του σκάφους, όπως μια απότομη αλλαγή της διεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών εκτός του σκάφους. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Χρησιμοποιήστε συσκευές επίπλευσης. Ο νόμος ορίζει ότι πρέπει να υπάρχει μια ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος), ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. Διενεργήστε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Επιβίβαση επιβατών. Σταματήστε τον κινητήρα αργής πλεύσης όταν γίνεται επιβίβαση ή αποβίβαση επιβατών. 4 ell

9 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί. Κίνδυνοι κάτω από τη θάλασσα. Μειώστε την ταχύτητα και προχωρήστε με ιδιαίτερη προσοχή όταν κινείστε σε ρηχά νερά. Κίνδυνοι που προκαλούνται εάν σκοντάψετε. Για να αποφύγετε αυτούς τους κινδύνους, φροντίστε ώστε όλα τα καλώδια να είναι τακτοποιημένα και να μην βρίσκονται στη μέση του σκάφους. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. ell 5

10 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς Αναγνώριση εξαρτημάτων ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΣΤΟΝ ΚΑΘΡΈΦΤΗ b c b - Επάνω περίβλημα Οθόνη λειτουργιών BluVis c - Κλείδωμα έκκεντρου d d - e - Επεκτεινόμενη λαβή ελέγχου ταχύτητας Αριθμός σειράς m l e f g h f - g - h - i - j - k - l - Καλώδια μπαταρίας Μοχλός απασφάλισης κλειδώματος κλίσης Μπρακέτο σφιγκτήρα Κολόνα Κάτω μονάδα Προπέλα Κολάρο τάνυσης πηδαλίου m - Κολάρο ρύθμισης βάθους i j k ell

11 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΤΟΥ VARIMAX ΣΤΗΝ ΠΛΏΡΗ b c b - Επάνω περίβλημα Οθόνη λειτουργιών BluVis c - Κλείδωμα έκκεντρου d d - e - Επεκτεινόμενη λαβή ελέγχου ταχύτητας Αριθμός σειράς f - Καλώδια μπαταρίας e g - Αποσπώμενη βάση στερέωσης Gtor 20.8 m n f g h h - Decket i - Gtor Flex 360 j - Κολόνα k - Προπέλα l - Κάτω μονάδα m - Κολάρο τάνυσης πηδαλίου n - Κολάρο ρύθμισης βάθους h l ji i k Προσαρμογή της λαβής ΣΗΜΕΙΩΣΗ: Για σωστή εγκατάσταση, συναρμολογήστε τον κινητήρα αργής πλεύσης σε μία επίπεδη και ίσια επιφάνεια. 1. Βεβαιωθείτε ότι τα καλώδια μπαταρίας είναι αποσυνδεδεμένα από την πηγή τροφοδοσίας. ell 7

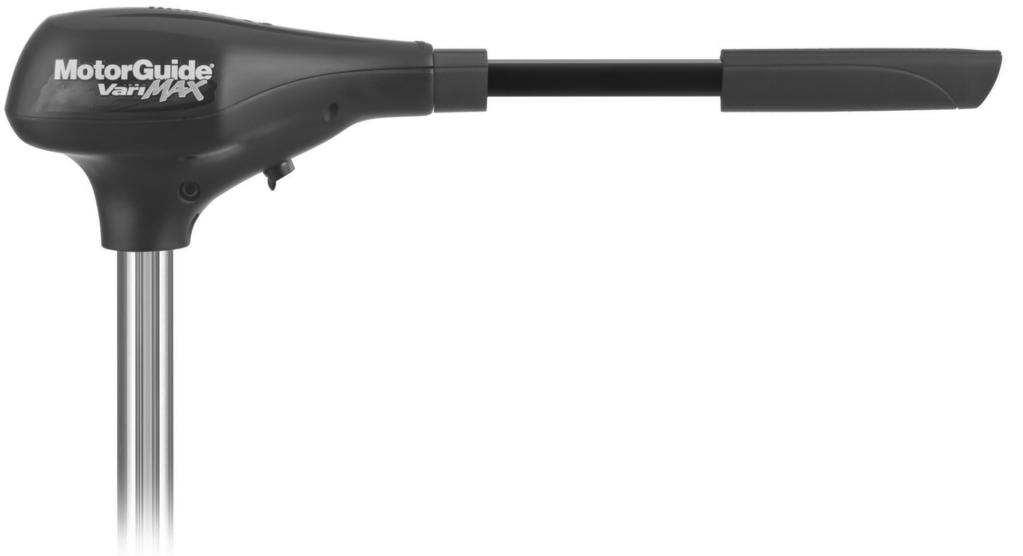

12 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς 2. Ευθυγραμμίστε τη λαβή με το επάνω περίβλημα, χρησιμοποιώντας το επίπεδο αυλάκι που βρίσκεται στη λαβή επέκτασης. Το ελατήριο της λαβής επέκτασης θα πρέπει να κοιτάζει προς τα επάνω. b c d b - c - d - Επάνω περίβλημα Ελατήριο επέκτασης λαβής. Κλείδωμα έκκεντρου Λαβή 3. Πιέστε το ελατήριο επέκτασης λαβής καθώς τοποθετείτε τη λαβή μέσα στο επάνω περίβλημα. Προσαρμόστε τη λαβή στο επιθυμητό μήκος Ελατήριο επέκτασης λαβής. 8 ell

13 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς 4. Περιστρέψτε το κλείδωμα έκκεντρου δεξιόστροφα κατά 180. Μετακινήστε το κλείδωμα έκκεντρου στο επάνω περίβλημα έτσι ώστε να εφαρμόζει πρόσωπο σε αυτό Για να ασφαλίσετε τη λαβή, κρατήστε σταθερή τη λαβή ενώ περιστρέφετε και σφίγγετε το κλείδωμα έκκεντρου δεξιόστροφα κατά 180. Βεβαιωθείτε ότι οι επίπεδες επιφάνειες της λαβής, του κλειδώματος έκκεντρου και του επάνω περιβλήματος είναι ευθυγραμμισμένες. b c b - c - Επάνω περίβλημα Κλείδωμα έκκεντρου Λαβή ell 9

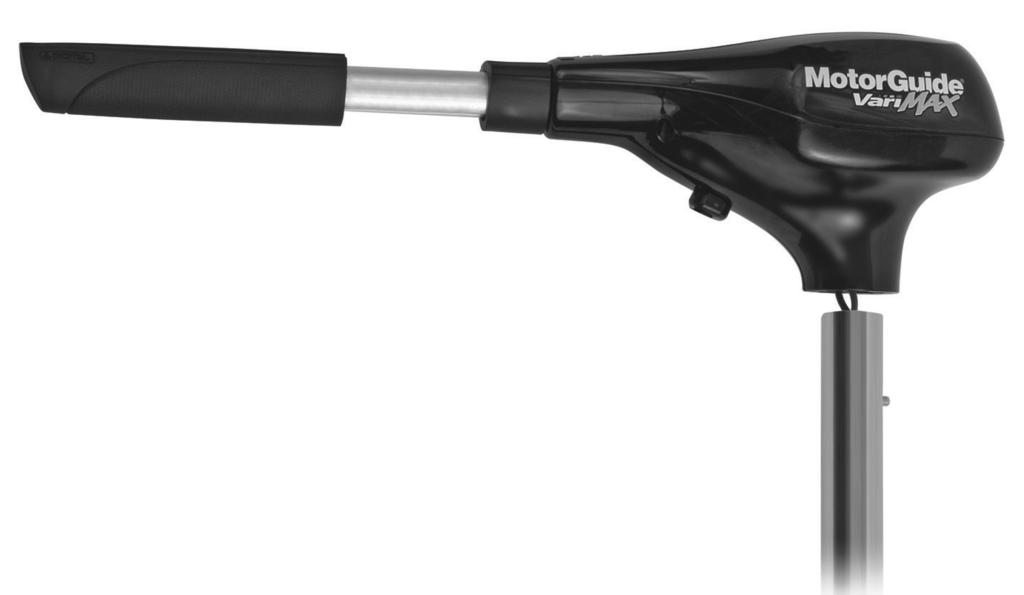

14 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς Επέκταση και απόσυρση της λαβής 1. Κρατήστε σφιχτά τη λαβή και, στη συνέχεια, και ξεσφίξτε το κλείδωμα έκκεντρου περιστρέφοντας αριστερόστροφα κατά Επεκτείνετε ή αποσύρετε τη λαβή μέχρι το επιθυμητό μήκος Επέκταση λαβής Απόσυρση λαβής ell

15 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς 3. Για να ασφαλίσετε τη λαβή, κρατήστε σταθερή τη λαβή ενώ περιστρέφετε και σφίγγετε το κλείδωμα έκκεντρου δεξιόστροφα κατά 180. Βεβαιωθείτε ότι η λαβή, το κλείδωμα έκκεντρου και το επάνω περίβλημα είναι ευθυγραμμισμένα. Κλείδωμα έκκεντρου και επάνω περίβλημα ευθυγραμμισμένα Τοποθέτηση της προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. 1. Περιστρέψτε τον άξονα του κινητήρα για να τοποθετήσετε οριζοντίως τον πείρο της προπέλας. Πείρος προπέλας Τοποθετήστε την προπέλα επάνω στον άξονα κινητήρα, τοποθετώντας την προπέλα επάνω στον πείρο προπέλας. 3. Τοποθετήστε το παξιμάδι προπέλας. Σφίξτε γερά. b c d b - c - Πείρος προπέλας Προπέλα Παξιμάδι προπέλας d - Κλειδί προπέλας ell 11

16 ΕΠΙΣΚΌΠΗΣΗ ΚΑΙ ΣΥΝΑΡΜΟΛΌΓΗΣΗ ΠΡΟΪΌΝΤΟς 4. Χρησιμοποιήστε κλειδί ή πένσα προπέλας της MotorGuide για να σφίξετε το παξιμάδι προπέλας κατά ακόμη ¼ της στροφής. Περιγραφή συνιστώμενων παρελκομένων της MotorGuide Κιτ κλειδιών προπέλας της MotorGuide Αριθμός εξαρτήματος MGA050B6 12 ell

17 ΠΛΗΡΟΦΟΡΊΕς ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Προφυλάξεις σχετικά με την μπαταρία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από την μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές. Όταν φορτίζονται οι μπαταρίες, σε κάθε κελί σχηματίζεται ένα εκρηκτικό μίγμα αερίων. Ένα μέρος αυτού του αερίου διαφεύγει μέσα από τις οπές των πωμάτων εξαερισμού και ενδέχεται να δημιουργήσει εκρηκτική ατμόσφαιρα γύρω από την μπαταρία εάν ο αερισμός είναι ανεπαρκής. Το εκρηκτικό αυτό αέριο ενδέχεται να παραμείνει στην μπαταρία ή γύρω από αυτήν για αρκετές ώρες μετά τη φόρτιση. Οι σπινθήρες ή οι φλόγες ενδέχεται να προκαλέσουν την ανάφλεξη αυτού του αερίου και να προκαλέσουν εσωτερική έκρηξη, η οποία μπορεί να προκαλέσει το θρυμματισμό της μπαταρίας. Για την πρόληψη μιας έκρηξης πρέπει να τηρούνται οι ακόλουθες προφυλάξεις: 1. Μην καπνίζετε κοντά σε μπαταρίες που φορτίζονται ή έχουν φορτιστεί πολύ πρόσφατα. 2. Μη διακόπτετε ρευματοφόρα κυκλώματα στους ακροδέκτες των μπαταριών, δεδομένου ότι στο σημείο όπου διακόπτεται ένα ρευματοφόρο κύκλωμα δημιουργείται συνήθως σπινθήρας. Να είστε πάντοτε προσεκτικοί όταν συνδέετε ή αποσυνδέετε σφιγκτήρες καλωδίων σε φορτιστές. Οι κακές συνδέσεις είναι μια κοινή αιτία δημιουργίας βολταϊκών τόξων, τα οποία προκαλούν εκρήξεις. 3. Μην αντιστρέφετε την πολικότητα των συνδέσεων ακροδέκτη μπαταρίας με καλώδιο. Τυπικές πρακτικές και διαδικασίες Μη χρησιμοποιείτε την μπαταρία του βασικού κινητήρα για την τροφοδοσία του κινητήρα αργής πλεύσης. Αποσυνδέστε τον κινητήρα αργής πλεύσης από την μπαταρία κατά τη φόρτιση και μετά από κάθε χρήση. Τοποθετήστε τα καλώδια του κινητήρα πλεύσης στην αντίθετη πλευρά του σκάφους, από την πλευρά όπου βρίσκονται τα διάφορα άλλα καλώδια του σκάφους. Συνδέστε τα παρελκόμενα του σκάφους απευθείας στην μπαταρία του βασικού κινητήρα. Συστάσεις σχετικά με την μπαταρία Χρησιμοποιήστε μία μπαταρία θαλάσσης 12 volt με μεγάλο κύκλο. Εγκαταστήστε έναν ασφαλειοδιακόπτη 50 Α μη αυτόματης επαναφοράς σε σειρά με τους θετικούς ακροδέκτες του κινητήρα αργής πλεύσης, σε απόσταση 180 cm (72 in.) από τις μπαταρίες. Χρησιμοποιήστε καλώδια μπαταρίας 13 mm (6 guge) σε περίπτωση που πρέπει να επεκτείνετε το υπάρχον καλώδιο πέρα από το μήκος του τυπικού καλωδίου μπαταρίας. Περιγραφή συνιστώμενων παρελκόμενων της MotorGuide Βύσμα τροφοδοσίας κινητήρα αργής πλεύσης Πρίζα SP κινητήρα αργής πλεύσης «Κροκοδειλάκια» 50 A Καλώδιο μπαταρίας 6 Guge και ακροδέκτες με ασφαλειοδιακόπτη 50 A μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Αριθμός εξαρτήματος 8M M M MM309922T MM5870 ell 13

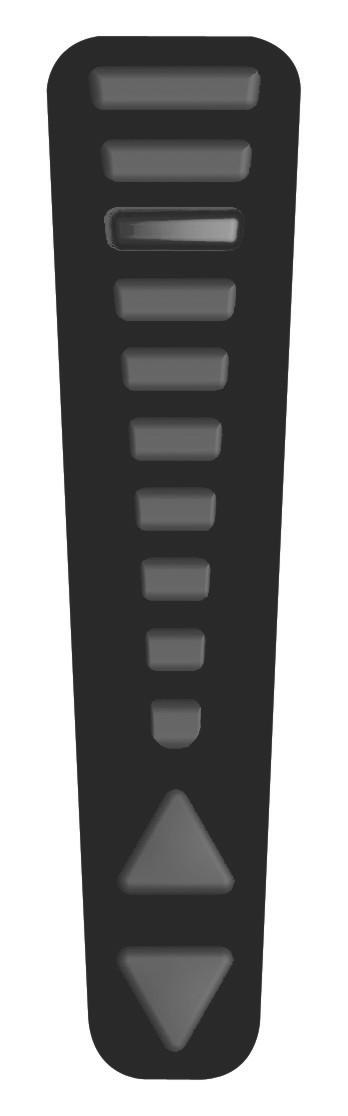

18 ΠΛΗΡΟΦΟΡΊΕς ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ Δείκτης τάσης μπαταρίας BluVis Χρησιμοποιήστε την οθόνη λειτουργιών BluVis για να καθορίσετε το επίπεδο τάσης της μπαταρίας. Ο δείκτης μπαταριών θα προβάλλει την τάση για τέσσερα δευτερόλεπτα όταν ο κινητήρας είναι συνδεδεμένος με την μπαταρία και όταν ο έλεγχος ταχύτητας είναι απενεργοποιημένος. Ανατρέξτε στο παρακάτω διάγραμμα σχετικά με την υπολειπόμενη τάση μπαταρίας για τις συνδέσεις μπαταρίας 12 και 24 volt. 12 volt 24 volt 13.5 volts 13 volts 12.5 volts 12 volts 11.5 volts 11 volts 10.5 volts 10 volts 9.5 volts 9 volts 27 volts 26 volts 25 volts 24 volts 23 volts 22 volts 21 volts 20 volts 19 volts 18 volts Σύνδεση μπαταρίας σε μονό, παράλληλο ή σε σειρά κύκλωμα! ΠΡΟΣΟΧΗ Αν αποσυνδέσετε ή συνδέσετε τα καλώδια της μπαταρίας με λανθασμένη σειρά, μπορεί να προκληθεί τραυματισμός λόγω ηλεκτροπληξίας ή μπορεί να προκληθεί ζημιά στο ηλεκτρικό σύστημα. Αποσυνδέετε πάντα πρώτο το αρνητικό (-) καλώδιο της μπαταρίας και συνδέετέ το τελευταίο. Περιγραφή συνιστώμενων παρελκόμενων της MotorGuide Καλώδιο μπαταρίας 6 Guge και ακροδέκτες με ασφαλειοδιακόπτη 50 A μη αυτόματης επαναφοράς Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Αριθμός εξαρτήματος MM309922T MM5870 ΣΎΝΔΕΣΗ ΜΟΝΉς ΜΠΑΤΑΡΊΑς 12 VOLT 1. Εγκαταστήστε ασφαλειοδιακόπτη 50 Α μη αυτόματης επαναφοράς σε σειρά με το θετικό καλώδιο του κινητήρα αργής πλεύσης και το θετικό (+) ακροδέκτη της μπαταρίας. 2. Συνδέστε το μαύρο αρνητικό καλώδιο του κινητήρα αργής πλεύσης στον αρνητικό ( ) ακροδέκτη της μπαταρίας. 3. Συνδέστε ένα καλώδιο γεφύρωσης (κοινή σύνδεση γείωσης) από τον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα αργής πλεύσης στον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα. 14 ell

19 ΠΛΗΡΟΦΟΡΊΕς ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ ΣΗΜΕΙΩΣΗ: Τα σκάφη με πολλές μπαταρίες θα πρέπει να διαθέτουν ένα κοινό κύκλωμα γείωσης. Εάν δεν υπάρχει κοινή γείωση μεταξύ όλων των μπαταριών του σκάφους, μπορεί να προκληθεί σοβαρή διάβρωση, ηλεκτρόλυση ή ηλεκτροπληξία. e BLK RED RED BLK b c d f b - c - d - e - f - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Μπαταρία κινητήρα αργής πλεύσης Μπαταρία εκκίνησης κινητήρα Καλώδια τροφοδοσίας προς κινητήρα Κοινή σύνδεση γείωσης ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑς 12 VOLT ΣΕ ΠΑΡΆΛΛΗΛΟ ΚΎΚΛΩΜΑ 1. Εγκαταστήστε ασφαλειοδιακόπτη 50 Α μη αυτόματης επαναφοράς σε σειρά με το θετικό καλώδιο του κινητήρα αργής πλεύσης και το θετικό (+) ακροδέκτη της μπαταρίας. 2. Συνδέστε ένα καλώδιο γεφύρωσης ανάμεσα στους θετικούς (+) ακροδέκτες της μπαταρίας κινητήρα αργής πλεύσης. 3. Συνδέστε ένα καλώδιο γεφύρωσης ανάμεσα στους αρνητικούς (-) ακροδέκτες της μπαταρίας κινητήρα αργής πλεύσης. 4. Συνδέστε το μαύρο αρνητικό καλώδιο του κινητήρα αργής πλεύσης στον αρνητικό ( ) ακροδέκτη της μπαταρίας. 5. Συνδέστε ένα καλώδιο γεφύρωσης (κοινή σύνδεση γείωσης) από τον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα αργής πλεύσης στον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα. ell 15

20 ΠΛΗΡΟΦΟΡΊΕς ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ ΣΗΜΕΙΩΣΗ: Τα σκάφη με πολλές μπαταρίες θα πρέπει να διαθέτουν ένα κοινό κύκλωμα γείωσης. Εάν δεν υπάρχει κοινή γείωση μεταξύ όλων των μπαταριών του σκάφους, μπορεί να προκληθεί σοβαρή διάβρωση, ηλεκτρόλυση ή ηλεκτροπληξία. e BLK RED RED BLK b c c d f b - c - d - e - f - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Μπαταρίες κινητήρα αργής πλεύσης Μπαταρία εκκίνησης κινητήρα Καλώδια τροφοδοσίας προς κινητήρα Κοινή σύνδεση γείωσης ΣΎΝΔΕΣΗ ΜΠΑΤΑΡΊΑς 24 VOLT ΣΕ ΚΎΚΛΩΜΑ ΣΕ ΣΕΙΡΆ 1. Εγκαταστήστε ασφαλειοδιακόπτη 50 Α μη αυτόματης επαναφοράς σε σειρά με το θετικό (+) καλώδιο του κινητήρα αργής πλεύσης και το θετικό (+) ακροδέκτη "c" της μπαταρίας. 2. Συνδέστε ένα καλώδιο γεφύρωσης (γκρι χρώμα στην παραπομπή) ανάμεσα στον αρνητικό ( ) πόλο της μπαταρίας "c" και στο θετικό (+) πόλο της μπαταρίας "d". 3. Συνδέστε το αρνητικό ( ) καλώδιο του κινητήρα αργής πλεύσης με τον αρνητικό ( ) ακροδέκτη της μπαταρίας "d". 4. Συνδέστε ένα καλώδιο γεφύρωσης (κοινή σύνδεση γείωσης) από τον αρνητικό ( ) ακροδέκτη της μπαταρίας "d" του κινητήρα αργής πλεύσης στον αρνητικό ( ) ακροδέκτη της μπαταρίας του κινητήρα. 16 ell

21 ΠΛΗΡΟΦΟΡΊΕς ΣΧΕΤΙΚΆ ΜΕ ΤΗΝ ΚΑΛΩΔΊΩΣΗ ΚΑΙ ΤΗΝ ΜΠΑΤΑΡΊΑ ΣΗΜΕΙΩΣΗ: Τα σκάφη με πολλές μπαταρίες θα πρέπει να διαθέτουν ένα κοινό κύκλωμα γείωσης. Εάν δεν υπάρχει κοινή γείωση μεταξύ όλων των μπαταριών του σκάφους, μπορεί να προκληθεί σοβαρή διάβρωση, ηλεκτρόλυση ή ηλεκτροπληξία. h BLK RED b c d g RED BLK e f b - c - d - e - f - g - h - Καλώδια τροφοδοσίας προς κινητήρα αργής πλεύσης Ασφαλειοδιακόπτης 50 Α μη αυτόματης επαναφοράς Μπαταρία κινητήρα "c" αργής πλεύσης Μπαταρία "d" κινητήρα αργής πλεύσης Σύνδεση καλωδίων σε σειρά Κοινή σύνδεση γείωσης Μπαταρία εκκίνησης κινητήρα Καλώδια τροφοδοσίας προς κινητήρα ell 17

22 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς Τοποθέτηση βάσης στερέωσης καθρέπτη ΣΗΜΕΙΩΣΗ: Η βάση στερέωσης καθρέπτη ταιριάζει σε καθρέπτες έως 8,25 cm (3.25 in.). ΣΗΜΑΝΤΙΚΟ: Εάν σφίξετε υπερβολικά τις βίδες σφιγκτήρα καθρέπτη, μπορεί να φθείρετε ή να καταστρέψετε το μπρακέτο της βάσης στερέωσης. 1. Περάστε τη βάση στερέωσης καθρέφτη στον καθρέφτη του σκάφους. 2. Σφίξτε προσεκτικά τις βίδες σφιγκτήρα του καθρέφτη Εγκατάσταση της βάσης στερέωσης ποντονιού (Pontoon) ΣΗΜΑΝΤΙΚΟ: Επιλέξτε μία περιοχή του καταστρώματος με διάκενο 2,5 cm (1 in.) μεταξύ της κολόνας και της πλώρης του σκάφους για όλες τις θέσεις κινητήρα. 1. Επιλέξτε το κατάλληλο σημείο στο κατάστρωμα του σκάφους για την τοποθέτηση της βάσης στερέωσης ell

23 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς 2. Τοποθετήστε τη βάση της βάσης στερέωσης σε ποντόνι, στην επιφάνεια του καταστρώματος του σκάφους. Χρησιμοποιήστε τη βάση της βάσης στερέωσης ως πρότυπο για να σημαδέψτε τη θέση των οπών της βάσης στερέωσης Οπές της βάσης στερέωσης σε ποντόνι. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιώντας ένα μεγάλο τρυπάνι, διευρύνετε το άνοιγμα των οπών στα σκάφη από υαλοβάμβακα για να αποφύγετε τη δημιουργία ρωγμών στην επίστρωση. 3. Ανοίξτε τις οπές στηρίγματος με ένα τρυπάνι διαμέτρου 7 mm (1/4 in.). Απομακρύνετε τα θραύσματα. 4. Τοποθετήστε τέσσερις ροδέλες και ασφαλιστικά παξιμάδια από ανοξείδωτο χάλυβα στις βίδες στήριξης κάτω από το κατάστρωμα του σκάφους. Σφίξτε γερά. Τοποθέτηση Gtor 20.8 Brekwy Αποσπώμενη βάση στερέωσης Gtor ΣΗΜΑΝΤΙΚΟ: Επιλέξτε μία περιοχή του καταστρώματος με διάκενο 7,6 cm (3 in.) μεταξύ της κολόνας και της πλώρης του σκάφους για όλες τις θέσεις κινητήρα. ell 19

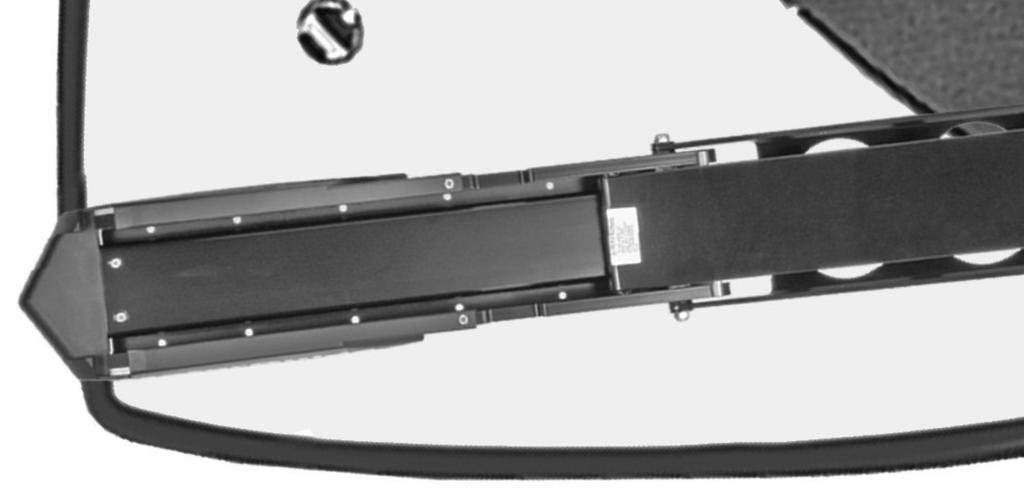

24 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς 1. Επιλέξτε το κατάλληλο σημείο στο κατάστρωμα του σκάφους για την τοποθέτηση της βάσης στερέωσης. Βεβαιωθείτε ότι οι μπροστινές βίδες στήριξης δεν διεισδύουν στο κύτος. Τοποθετήστε την στο κατάστρωμα Τοποθετήστε τη βάση της βάσης στερέωσης πλώρης στην επιφάνεια του καταστρώματος του σκάφους. Χρησιμοποιήστε τη βάση της βάσης στερέωσης ως πρότυπο για να σημαδέψετε τις θέσεις των μπροστινών οπών στήριξης στο πλαστικό decket και τις πίσω οπές στήριξης στη βάση της βάσης στερέωσης Οπές στήριξης βάσης της βάσης στερέωσης. 3. Ανοίξτε τις οπές στηρίγματος με ένα τρυπάνι διαμέτρου 7 mm (1/4 in.). Απομακρύνετε τα θραύσματα. 4. Διευρύνετε όλες τις οπές στήριξης με τρυπάνι διαμέτρου 13 mm (1/2 in.). ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιώντας ένα μεγάλο τρυπάνι, διευρύνετε το άνοιγμα των οπών στα σκάφη από υαλοβάμβακα για να αποφύγετε τη δημιουργία ρωγμών. 20 ell

25 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς 5. Εισαγάγετε τους ελαστικούς απομονωτές στερέωσης στις οπές που ανοίξατε. Τοποθετήστε τους απομονωτές σε σειρά με τη βάση της βάσης στερέωσης, με τη φαρδύτερη πλευρά να κοιτάζει προς το εξωτερικό του μπρακέτου της βάσης στερέωσης Τοποθετήστε τη βάση της βάσης στερέωσης στους απομονωτές και ευθυγραμμίστε τις οπές. Εγκαταστήστε τις δύο μακρύτερες βίδες στις μπροστινές οπές στήριξης και τις δύο κοντύτερες βίδες στις πίσω οπές στήριξης. Σφίξτε καλά όλες τις βίδες στερέωσης. ΣΗΜΑΝΤΙΚΟ: Η βάση της στερέωσης θα πρέπει να εφαρμόζει πρόσωπο στους απομονωτές προτού βιδωθεί στο κατάστρωμα, διότι διαφορετικά η βάση στερέωσης θα μαγκώνει, με αποτέλεσμα να γίνει δύσκολο ή αδύνατο το ξεβίδωμά της. 7. Το μπρακέτο θα πρέπει να στερεώνεται καλά και ίσια με χρήση των πείρων στο μάνταλο. Το μπρακέτο θα πρέπει να απελευθερώνεται με ένα γρήγορο και ελαφρό τράβηγμα του σκοινιού της λαβής. Gtor Flex 360 Gtor Flex ΣΗΜΑΝΤΙΚΟ: Επιλέξτε μία περιοχή του καταστρώματος με διάκενο 7,6 cm (3 in.) μεταξύ της κολόνας και της πλώρης του σκάφους για όλες τις θέσεις κινητήρα. ell 21

26 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΒΆΣΗς ΣΤΕΡΈΩΣΗς 1. Επιλέξτε το κατάλληλο σημείο στο κατάστρωμα του σκάφους για την τοποθέτηση της βάσης στερέωσης. Βεβαιωθείτε ότι οι μπροστινές βίδες στήριξης δεν διεισδύουν στο κύτος. Τοποθετήστε την στο κατάστρωμα Τοποθετήστε τη βάση της βάσης στερέωσης πλώρης στην επιφάνεια του καταστρώματος του σκάφους. Χρησιμοποιήστε τη βάση της βάσης στερέωσης ως πρότυπο για να σημαδέψετε τις θέσεις των μπροστινών οπών στήριξης στο πλαστικό decket και τις πίσω οπές στήριξης στη βάση της βάσης στερέωσης Οπές στήριξης βάσης της βάσης στερέωσης. 3. Ανοίξτε τις οπές στηρίγματος με ένα τρυπάνι διαμέτρου 7 mm (1/4 in.). Απομακρύνετε τυχόν ακαθαρσίες. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιώντας ένα μεγάλο τρυπάνι, διευρύνετε το άνοιγμα των οπών στα σκάφη από υαλοβάμβακα για να αποφύγετε τη δημιουργία ρωγμών. 4. Τοποθετήστε τις ελαστικές ροδέλες ανάμεσα στη βάση της βάσης στερέωσης και στην επιφάνεια στήριξης στο σκάφος. Τοποθετήστε τις χαλύβδινες ροδέλες και τα παξιμάδια κλειδώματος από νάιλον στις βίδες στήριξης κάτω από το κατάστρωμα του σκάφους. Σφίξτε γερά με σταυροκατσάβιδο και κλειδί 11 mm (7/16 in.). ΣΗΜΑΝΤΙΚΟ: Εάν είναι απαραίτητο, τοποθετήστε ανάμεσα στις ελαστικές ροδέλες, ροδέλες 25 mm (1 in.) από ανοξείδωτο χάλυβα για να δημιουργήσετε μία ίσια επιφάνεια στήριξης. 5. Το μπρακέτο θα πρέπει να στερεώνεται καλά και ίσια με χρήση των πείρων στο μάνταλο. Η βάση θα πρέπει να απελευθερώνεται με ένα γρήγορο και ελαφρό τράβηγμα του σκοινιού της λαβής. 6. Ασφαλίστε το decket στη βάση στερέωσης με τις αντίστοιχες βίδες. 22 ell

27 ΛΕΙΤΟΥΡΓΊΑ Τοποθέτηση του κινητήρα στη βάση στερέωσης πλώρης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Τοποθετήστε την κολόνα κινητήρα στο μπρακέτο και κλείστε τη θύρα. 3. Περιστρέψτε δεξιόστροφα τη σφαιρική λαβή της θύρας μπρακέτου για να σφίξετε την κολόνα κινητήρα στο μπρακέτο. Σφαιρική λαβή θύρας μπρακέτου Αφαίρεση του κινητήρα από τη βάση στερέωσης πλώρης 1. Περιστρέψτε τη σφαιρική λαβή θύρας μπρακέτου αριστερόστροφα για να χαλαρώσει και ανοίξτε τη θύρα μπρακέτου. 2. Απομακρύνετε την κολόνα κινητήρα από το μπρακέτο και κλείστε τη θύρα. Αποθήκευση κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό.! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα. ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΣΤΟΝ ΚΑΘΡΈΦΤΗ ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η βάση στερέωσης είναι στη θέση ανάσυρσης όταν χρησιμοποιείτε τον κύριο κινητήρα ή ρυμουλκείτε το σκάφος. Βεβαιωθείτε ότι το κολάρο τάνυσης πηδαλίου είναι καλά σφιγμένο. ell 23

28 ΛΕΙΤΟΥΡΓΊΑ 1. Πιάστε καλά τη κολόνα και σπρώξτε το μοχλό κλίσης προς την κολόνα. b - Κολόνα Μοχλός κλίσης b ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε τη λαβή για αποθήκευση ή κλίση του κινητήρα. 2. Γείρτε τον κινητήρα προς το μέρος σας τραβώντας την κολόνα, ενώ ταυτόχρονα κρατάτε το μοχλό κλίσης. 3. Μόλις αποθηκευτεί ο κινητήρας, αφήστε το μοχλό κλίσης. Βεβαιωθείτε ότι ο πείρος κλειδώματος είναι καλά ασφαλισμένος. Ο κινητήρας δεν θα πρέπει να γέρνει εάν ο πείρος κλειδώματος είναι σωστά τοποθετημένος. 4. Μετακινήστε το κολάρο βάθους ώστε να εφαρμόζει πλήρως πάνω στο κολάρο τάνυσης πηδαλίου. 5. Προσαρμόστε την τριβή πηδαλίου περιστρέφοντας το μοχλό κολάρου τάνυσης πηδαλίου. b c b - c - d - e - Κολάρο τάνυσης πηδαλίου Κολάρο βάθους Κολόνα Μοχλός κλίσης Πείρος ασφάλισης e d Ανάπτυξη του κινητήρα αργής πλεύσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βάζετε ποτέ εμπρός τον κινητήρα έξω από το νερό ούτε να τον λειτουργείτε έξω από αυτό. 24 ell

29 ΛΕΙΤΟΥΡΓΊΑ! ΠΡΟΣΟΧΗ Τα κινούμενα μέρη, όπως τα σημεία άρθρωσης, μπορεί να προκαλέσουν σοβαρούς τραυματισμούς. Μείνετε μακριά από τα κινούμενα μέρη κατά την ανάσυρση, την ανάπτυξη ή την κλίση του κινητήρα.! ΠΡΟΣΟΧΗ Αποφύγετε τους πιθανούς τραυματισμός από απότομη πτώση του κινητήρα κατά την προσαρμογή του βάθους κινητήρα. Πιάστε καλά τον άξονα του κινητήρα με το ένα χέρι κατά την ανύψωση ή το χαμήλωμα του κινητήρα. ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΣΤΟΝ ΚΑΘΡΈΦΤΗ ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε τη λαβή για την κλίση ή την ανάπτυξη του κινητήρα. 1. Πιάστε καλά την κολόνα και συμπλέξτε το μοχλό κλίσης. b - Κολόνα Μοχλός κλίσης b Προσαρμόστε τη γωνία κινητήρα στην επιθυμητή θέση, ενώ ταυτόχρονα κρατάτε το μοχλό κλίσης. 3. Απελευθερώστε το μοχλό κλίσης. Βεβαιωθείτε ότι ο πείρος κλειδώματος είναι καλά ασφαλισμένος. ell 25

30 ΛΕΙΤΟΥΡΓΊΑ 4. Πιάστε τον άξονα με το ένα χέρι και σφίξτε το κολάρο βάθους για να κατεβάσετε τον κινητήρα αργής πλεύσης στο επιθυμητό βάθος. b - c - Μοχλός κλίσης Πείρος ασφάλισης Κολάρο βάθους c b Προσαρμογή της τάνυσης πηδαλίου Προσαρμόστε το κολάρο τάνυσης πηδαλίου για να αυξήσετε ή να μειώσετε την προσπάθεια για ελεύθερη περιστροφή του κινητήρα. 1. Για να αυξήσετε την τάνυση του πηδαλίου ή να στερεώσετε την κολόνα σε μία σταθερή θέση, σφίξτε το διακόπτη τριβής δεξιόστροφα. 26 ell

31 ΛΕΙΤΟΥΡΓΊΑ 2. Για να απελευθερώσετε την κολόνα από μια σταθερή θέση ή για να μειώσετε την τάνυση του πηδαλίου, περιστρέψτε αριστερόστροφα το διακόπτη. b b - Διακόπτης τριβής Κολάρο τάνυσης πηδαλίου Προσαρμογή του βάθους του κινητήρα! ΠΡΟΣΟΧΗ Αποφύγετε τους πιθανούς τραυματισμός από πτώση του κινητήρα κατά την προσαρμογή του βάθους κινητήρα. Πιάστε καλά τον άξονα του κινητήρα με το ένα χέρι κατά την ανύψωση ή το χαμήλωμα του κινητήρα. Προσαρμόστε το βάθος του κινητήρα για να βελτιώσετε την απόδοση του κινητήρα αργής πλεύσης σε διάφορα βάθη νερού. ΣΗΜΑΝΤΙΚΟ: Κατά την προσαρμογή του βάθους κινητήρα, βεβαιωθείτε ότι η κάτω μονάδα είναι πλήρως βυθισμένη για την αποφυγή του φαινόμενου σπηλαίωσης στην προπέλα. 1. Πιάστε γερά την κολόνα με το ένα χέρι, ενώ με το άλλο κρατάτε το κολάρο βάθους. 2. Σφίξτε το κολάρο βάθους μέχρι η κολόνα κινητήρα να αρχίσει να κινείται ελεύθερα. ell 27

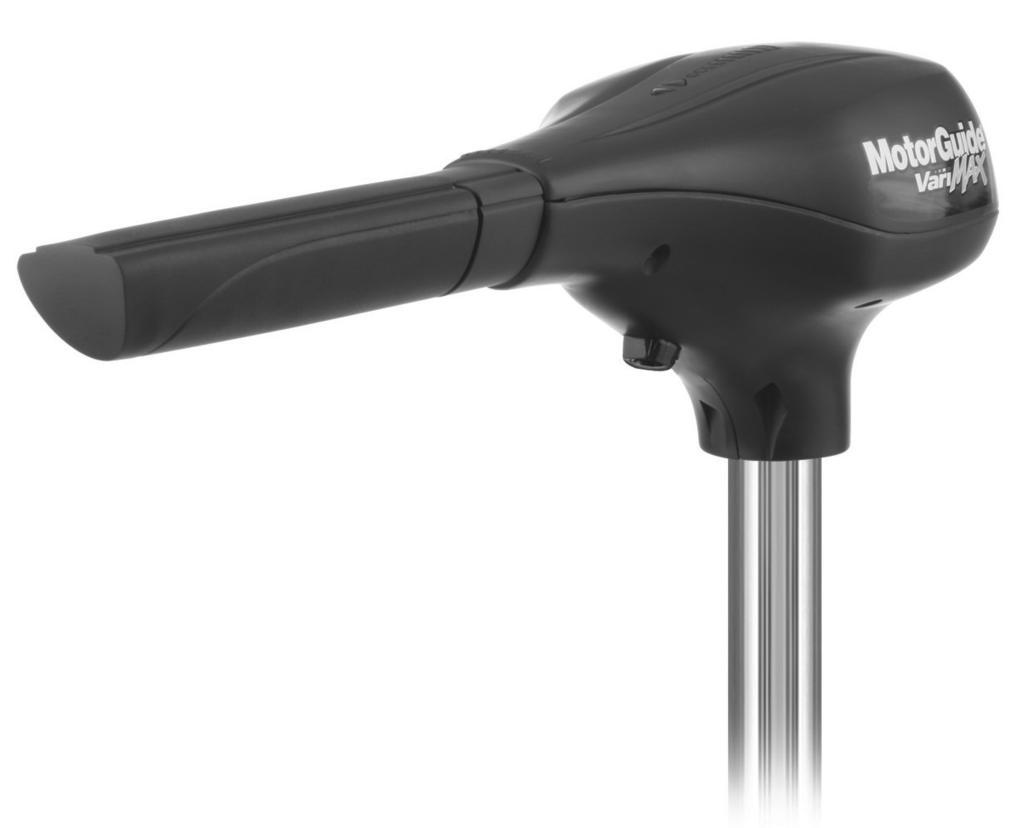

32 3. Ανυψώστε ή χαμηλώστε μέχρι το επιθυμητό βάθος. b ΛΕΙΤΟΥΡΓΊΑ b - Κολόνα Κολάρο βάθους Έλεγχος ταχύτητας ΣΗΜΕΙΩΣΗ: Ο έλεγχος της ταχύτητας λειτουργεί ανεξάρτητα από τη θέση του πηδαλίου. 28 ell

33 ΛΕΙΤΟΥΡΓΊΑ Περιστρέψτε δεξιόστροφα τη λαβή για να αυξήσετε την ταχύτητα σε κανονική και όπισθεν κίνηση. Η οθόνη λειτουργιών BluVis υποδεικνύει τη ρύθμιση της ταχύτητας. b 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% b - Περιστρέψτε δεξιόστροφα τη λαβή Η οθόνη λειτουργιών Bluvis εμφανίζει τις ρυθμίσεις ταχύτητας Έλεγχος διεύθυνσης Το σύστημα ελέγχου διεύθυνσης, ώθηση για κανονική κίνηση ή τράβηγμα για όπισθεν κίνηση, σάς επιτρέπει την αύξηση της ταχύτητας με δεξιόστροφη περιστροφή της λαβής, είτε κινείστε προς τα εμπρός ή προς τα πίσω. Για μεταβολή και αλλαγή της διεύθυνσης της προπέλας, απλώς σπρώξτε προς τα εμπρός ή τραβήξτε προς τα πίσω τη λαβή. Η οθόνη λειτουργιών BluVis σάς παρουσιάζει τη σχετική ρύθμιση ταχύτητας και διεύθυνσης όταν η προπέλα κινείται. ΣΗΜΑΝΤΙΚΟ: Για μετατόπιση του κινητήρα και αλλαγή της διεύθυνσης της προπέλας, η ισχύς θα πρέπει να είναι κάτω του 60% προκειμένου να εξασφαλίζεται αμέσως έλεγχος της διεύθυνσης κατά την κανονική ή όπισθεν κίνηση. Εάν η ταχύτητα είναι κάτω του 60%, η ρύθμιση του κινητήρα αλλάζει μόνο για την προστασία του κινητήρα από φθορές. ell 29

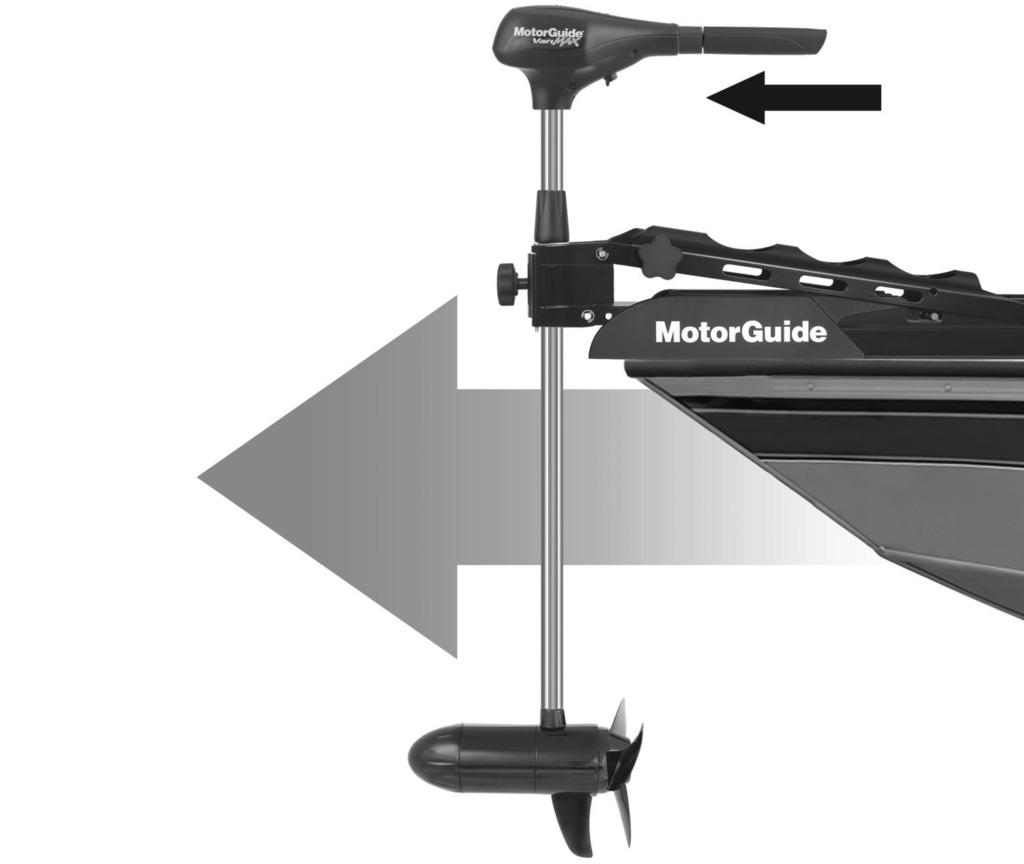

34 ΛΕΙΤΟΥΡΓΊΑ ΕΦΑΡΜΟΓΉ ΜΕ ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΚΑΘΡΈΦΤΗ Για μετακίνηση του σκάφους προς τα εμπρός, τραβήξτε τη λαβή. Για τη μετακίνηση του σκάφους προς τα πίσω, σπρώξτε τη λαβή. Η οθόνη λειτουργιών BluVis υποδεικνύει τη διεύθυνση του κινητήρα. Όπισθεν Πρόσω ΒΆΣΗ ΣΤΕΡΈΩΣΗς ΚΑΘΡΈΦΤΗ ΕΦΑΡΜΟΓΉ ΠΛΕΎΣΗς ΠΡΟς ΤΑ ΠΊΣΩ ΜΕ ΧΑΜΗΛΉ ΤΑΧΎΤΗΤΑ (BACKTROLLING) Για χρήση της βάσης στερέωσης καθρέπτη σε πλεύση προς τα πίσω με χαμηλή ταχύτητα (Bcktrolling), αντιστρέψτε τη θέση του επάνω περιβλήματος και αλλάξτε τη θέση του διακόπτη ελέγχου διεύθυνσης. Ανατρέξτε στην ενότητα Ρύθμιση του διακόπτη ελέγχου διεύθυνσης. 30 ell

35 ΛΕΙΤΟΥΡΓΊΑ Για πλεύση προς τα πίσω με χαμηλή ταχύτητα (Bcktrolling), σπρώξτε τη λαβή. Για πλεύση προς τα πίσω με χαμηλή ταχύτητα (Bcktrolling) σε όπισθεν, τραβήξτε τη λαβή. Η οθόνη λειτουργιών BluVis υποδεικνύει τη διεύθυνση του κινητήρα Πλεύση προς τα πίσω με χαμηλή ταχύτητα (Bcktrolling) Πλεύση προς τα πίσω με χαμηλή ταχύτητα (Bcktrolling) ΕΦΑΡΜΟΓΉ ΒΆΣΗς ΣΤΕΡΈΩΣΗς ΣΤΗΝ ΠΛΏΡΗ Για τη μετακίνηση του σκάφους προς τα εμπρός, σπρώξτε τη λαβή. Για τη μετακίνηση του σκάφους προς τα πίσω, τραβήξτε τη λαβή. Η οθόνη λειτουργιών BluVis υποδεικνύει τη διεύθυνση του κινητήρα Όπισθεν Πρόσω ell 31

36 Φροντίδα κινητήρα αργής πλεύσης ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ Για να διατηρείτε τον κινητήρα αργής πλεύσης στην καλύτερη λειτουργική κατάσταση και να διατηρήσετε την αξιοπιστία του, ο κινητήρας αργής πλεύσης θα πρέπει να περνάει από τακτικές επιθεωρήσεις και συντήρηση. Φροντίστε να γίνεται σωστή συντήρηση ώστε να εξασφαλίσετε την ασφάλεια των επιβατών και τη δική σας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν αμελήσετε την επιθεώρηση, συντήρηση ή επισκευή του κινητήρα αρχής πλεύσης υπάρχει κίνδυνος σοβαρής φθοράς του προϊόντος και σοβαρού τραυματισμού ή θανάτου. Μην εκτελείται εργασίες συντήρησης ή επισκευής στον κινητήρα αργής πλεύσης εάν δεν γνωρίζετε τις κατάλληλες διαδικασίες επισκευής και ασφάλειας. Καταγράψτε όλες τις εργασίες συντήρησης που γίνονται στον κινητήρα και φυλάξτε τις εντολές και τις αποδείξεις εργασιών συντήρησης. ΕΠΙΛΟΓΗ ΑΝΤΑΛΛΑΚΤΙΚΩΝ Αυθεντικά πιστοποιημένα ανθεκτικά ανταλλακτικά MotorGuide. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ελέγξτε τη στεγανότητα των συνδέσεων καλωδίων μπαταρίας. Επιθεωρήστε οπτικά για χαλαρές ή διαβρωμένες συνδέσεις καλωδίων. Ελέγξτε τη στεγανότητα του παξιμαδιού προπέλας. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας ή αποσυνδέστε τον κινητήρα από το σκάφος. Ελέγξτε την προπέλα και τον άξονα προπέλας για αντικείμενα όπως φύκια και πετονιές. Απομακρύνετε όλα τα σκουπίδια. Ελέγξτε τη στεγανότητα του παξιμαδιού προπέλας. Πλύντε τον κινητήρα αργής πλεύσης με καθαρό νερό για να φύγουν οι βρομιές και η σκόνη που μπορεί να προκαλέσουν το γρατσούνισμα της επιφάνειας. ΚΆΘΕ 100 ΏΡΕς ΛΕΙΤΟΥΡΓΊΑς Ή ΕΤΗΣΊΩς Να λιπαίνετε συχνά όλα τα περιστρεφόμενα μέρη με λιπαντικό χωρίς αεροζόλ και διαλυτικά. ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε ποτέ λιπαντικά σε σπρέι για το γρασάρισμα ή το λάδωμα εξαρτημάτων της μονάδας. Πολλά λιπαντικά σε σπρέι περιέχουν βλαβερά προωθητικά αέρια που μπορεί να προκαλέσουν φθορές σε διάφορα τμήματα του κινητήρα αργής πλεύσης. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος C με τεφλόν Σημεία άρθρωσης Q 1 Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα εξαρτήματα στερέωσης είναι καλά σφιγμένα. Επιθεωρήστε την μπαταρία. Ανατρέξτε στην ενότητα Επιθεώρηση της μπαταρίας. Προετοιμασία για αποθήκευση Το πιο σημαντικό ζήτημα κατά την προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση είναι η προστασία από τη σκουριά, τη διάβρωση και τη ζημιά που προκαλείται από το πάγωμα παγιδευμένου νερού. 32 ell

37 ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ Ανατρέξτε στην ενότητα Πρόγραμμα επιθεώρησης και συντήρησης και ακολουθήστε τις κατάλληλες οδηγίες φροντίδας για προετοιμασία του κινητήρα αργής πλεύσης για αποθήκευση. Αποθηκεύστε τον κινητήρα αργής πλεύσης σε μια ξηρή τοποθεσία, όπου δεν θα επηρεάζεται από θερμοκρασίες κάτω των -29 C (-20 F). ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες αργής πλεύσης που αποθηκεύονται σε θερμοκρασίες κάτω από 0 C (32 F) θα πρέπει να λειτουργούν σε αργή ταχύτητα για τουλάχιστον 15 λεπτά προτού χρησιμοποιηθούν σε ταχύτητα άνω του 30% των δυνατοτήτων τους. Επιθεώρηση της μπαταρίας Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η σωστή λειτουργία του κινητήρα αργής πλεύσης. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Βεβαιωθείτε ότι η μπαταρία είναι ασφαλισμένη στο σκάφος. 2. Βεβαιωθείτε ότι οι ακροδέκτες των καλωδίων μπαταρίας είναι καθαροί, σφιχτά και σωστά τοποθετημένοι. 3. Βεβαιωθείτε ότι η μπαταρία διαθέτει ένα κουτί μπαταρίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. ΑΦΑΊΡΕΣΗ ΤΗς ΠΡΟΠΈΛΑς 1. Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας. 2. Ενώ κρατάτε το πτερύγιο της προπέλας με το ένα χέρι, χρησιμοποιήστε κλειδί ή πένσα προπέλας για να αφαιρέσετε το παξιμάδι προπέλας. ΣΗΜΑΝΤΙΚΟ: Εάν δεν είναι εύκολη η αφαίρεση της προπέλας, κρατήστε ένα πτερύγιο και χρησιμοποιήστε μια ματσόλα για να χτυπήσετε ελαφρά το πίσω μέρος του αντίθετου πτερυγίου. Εάν δεν είναι εφικτή η αφαίρεση της προπέλας, ανατρέξτε στην ενότητα «Παροχή τεχνικής βοήθειας στους ιδιοκτήτες - Αντιμετώπιση προβλημάτων». ell 33

38 ΣΥΝΤΉΡΗΣΗ ΚΑΙ ΑΠΟΘΉΚΕΥΣΗ ΣΗΜΕΙΩΣΗ: Εάν ο πείρος προπέλας είναι λυγισμένος, αντικαταστήστε τον πείρο προπέλας. b c d b - c - d - Πείρος προπέλας Προπέλα Παξιμάδι προπέλας Κλειδί προπέλας Περιγραφή συνιστώμενων παρελκομένων της MotorGuide Κιτ κλειδιών προπέλας της MotorGuide Αριθμός εξαρτήματος MGA050B6 ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΠΡΟΠΈΛΑς 1. Περιστρέψτε τον άξονα του κινητήρα για να τοποθετήσετε οριζοντίως τον πείρο της προπέλας. 2. Τοποθετήστε την προπέλα επάνω στον άξονα κινητήρα, τοποθετώντας την προπέλα επάνω στον πείρο προπέλας. 3. Τοποθετήστε το παξιμάδι προπέλας. Σφίξτε γερά το παξιμάδι. 4. Χρησιμοποιήστε κλειδί ή πένσα προπέλας της MotorGuide για να σφίξετε το παξιμάδι προπέλας κατά ¼ της στροφής. 34 ell

39 ΠΡΟΣΑΡΜΟΣΜΈΝΕς ΕΦΑΡΜΟΓΈς Επανατοποθέτηση επάνω περιβλήματος Οι κινητήρες VriMAX για τοποθέτηση σε καθρέφτη είναι διαμορφωμένοι από το εργοστάσιο για χρήση πάνω σε καθρέφτη. Οι κεφαλές των κινητήρων VriMAX μπορούν εύκολα να αντιστραφούν (υπάρχουν διαθέσιμες οκτώ θέσεις κεφαλής) για την εξυπηρέτηση οποιασδήποτε εφαρμογής, συμπεριλαμβανομένης της λειτουργίας πλώρης, αργής πλεύσης προς τα πίσω ή της πλευρικής πλεύσης. Οι λυχνίες BluVis μπορούν επίσης να αντιστραφούν για να διατηρείται σταθερή η αίσθηση της διαισθητικότητας όσον αφορά στον έλεγχο και το χειρισμό. Εάν διαθέτετε έναν κινητήρα VriMAX για τοποθέτηση σε πλώρη ή ποντόνι, τότε είναι ήδη διαμορφωμένος για εφαρμογές που χρησιμοποιούν την τοποθέτηση στην πλώρη. ΣΗΜΑΝΤΙΚΟ: Κατά τη ρύθμιση του επάνω περιβλήματος σε νέα θέση, μπορείτε να αλλάξετε το διακόπτη θέσης ανάλογα με την εφαρμογή. Ανατρέξτε στην ενότητα «Ρύθμιση του διακόπτη ελέγχου διεύθυνσης». 1. Βεβαιωθείτε ότι τα καλώδια μπαταρίας είναι αποσυνδεδεμένα από την πηγή τροφοδοσίας. 2. Χαλαρώστε το μπουλόνι συγκράτησης του επάνω περιβλήματος με ένα κλειδί άλεν διαμέτρου 5 mm. Μην αφαιρέσετε τελείως το μπουλόνι συγκράτησης. ΣΗΜΑΝΤΙΚΟ: Μην αφαιρέσετε τελείως το μπουλόνι συγκράτησης του επάνω περιβλήματος γιατί μπορεί να πέσει το παξιμάδι συγκράτησης. Μη βγάζετε το επάνω περίβλημα από την κολόνα. Η αφαίρεση του επάνω περιβλήματος μπορεί να προκαλέσει αποσύνδεση των καλωδίων ελέγχου του κινητήρα. Εάν αποσυνδεθούν τα καλώδια, ανατρέξτε στην ενότητα «Καλωδίωση ελέγχου κινητήρα» για τις θέσεις των καλωδίων. Κλειδί άλεν Σηκώστε το επάνω περίβλημα μέχρι να αποσυνδεθεί ο πείρος ύψους. Πείρος ύψους ell 35

40 ΠΡΟΣΑΡΜΟΣΜΈΝΕς ΕΦΑΡΜΟΓΈς 4. Περιστρέψτε το επάνω περίβλημα στην επιθυμητή θέση και σπρώξτε το επάνω περίβλημα ξανά προς τα κάτω μέχρι να ασφαλίσει ο πείρος ύψους. b b - Επάνω περίβλημα Ρύθμιση οκτώ θέσεων 5. Σφίξτε το μπουλόνι συγκράτησης του επάνω περιβλήματος με ένα κλειδί άλεν. Σφίξτε το μπουλόνι με την προδιαγραφόμενη ροπή. Περιγραφή ροπής Nm lb-in. lb-ft Μπουλόνι συγκράτησης επάνω περιβλήματος 8,5 75 Κλειδί άλεν Ρύθμιση του διακόπτη ελέγχου διεύθυνσης Οι κινητήρες VriMAX διαθέτουν ένα εύχρηστο σύστημα ελέγχου έλξης-ώθησης. Για χρήση της βάσης στερέωσης καθρέφτη στην πλώρη του σκάφους, αντιστρέψτε το επάνω περίβλημα και περιστρέψτε το διακόπτη ελέγχου διεύθυνσης ώστε να ρυθμίσετε τον προσανατολισμό του κινητήρα και την οθόνη λειτουργιών BluVis σε λειτουργία πλώρης. Για αντιστροφή του επάνω περιβλήματος, ανατρέξτε στην ενότητα Επανατοποθέτηση επάνω περιβλήματος. 1. Αποσυνδέστε τα καλώδια μπαταρίας από την πηγή τροφοδοσίας. 2. Χαλαρώστε το μπουλόνι συγκράτησης του επάνω περιβλήματος με ένα κλειδί άλεν. Μην αφαιρέσετε τελείως το μπουλόνι συγκράτησης. 36 ell

41 ΠΡΟΣΑΡΜΟΣΜΈΝΕς ΕΦΑΡΜΟΓΈς ΣΗΜΑΝΤΙΚΟ: Μην αφαιρέσετε τελείως το μπουλόνι συγκράτησης του επάνω περιβλήματος γιατί μπορεί να πέσει το παξιμάδι συγκράτησης. Σηκώστε αργά το επάνω περίβλημα από τον άξονα, προσέχοντας να μην αποσυνδεθούν τα καλώδια ελέγχου κινητήρα. Εάν αποσυνδεθούν τα καλώδια, ανατρέξτε στην ενότητα «Καλωδίωση ελέγχου κινητήρα». Κλειδί άλεν Αφαιρέστε το επάνω περίβλημα από τη στήλη. ΣΗΜΕΙΩΣΗ: Στα μοντέλα θαλασσινού νερού, μην αφαιρέσετε το γράσο από τα πτερύγια της ψήκτρας της κολόνας κινητήρα. Το γράσο της ψήκτρας δεν μπορεί να καθαριστεί από τα ρούχα. Το επάνω περίβλημα έχει βγει από την κολόνα Αναποδογυρίστε το επάνω περίβλημα για να αποκαλύψετε το διακόπτη ελέγχου διεύθυνσης που βρίσκεται μέσα σε αυτό. 5. Σπρώξτε το διακόπτη μακριά από τη λαβή. ell 37

42 ΠΡΟΣΑΡΜΟΣΜΈΝΕς ΕΦΑΡΜΟΓΈς ΣΗΜΕΙΩΣΗ: Εάν είναι απαραίτητο, χρησιμοποιήστε ένα ίσιο κατσαβίδι για να σπρώξετε το διακόπτη ελέγχου διεύθυνσης. B A Εφαρμογή στη βάση στερέωσης καθρέπτη (προεπιλογή). B A Εφαρμογή σε πλώρη, ποντόνι ή πλεύση προς τα πίσω με χαμηλή ταχύτητα (Bcktrolling). 6. Αντικαταστήστε το επάνω περίβλημα στην κολόνα του κινητήρα. 7. Περιστρέψτε το επάνω περίβλημα στην επιθυμητή θέση και σπρώξτε το επάνω περίβλημα ξανά προς τα κάτω μέχρι να ασφαλίσει ο πείρος ύψους. b b - Επάνω περίβλημα Ρύθμιση οκτώ θέσεων 38 ell

43 ΠΡΟΣΑΡΜΟΣΜΈΝΕς ΕΦΑΡΜΟΓΈς 8. Σφίξτε ξανά το μπουλόνι συγκράτησης του επάνω περιβλήματος με κλειδί άλεν. Σφίξτε το μπουλόνι με την προδιαγραφόμενη ροπή. Περιγραφή ροπής Nm lb-in. lb-ft Μπουλόνι συγκράτησης επάνω περιβλήματος 8,5 75 Κλειδί άλεν Καλωδίωση ελέγχου κινητήρα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. ΣΗΜΑΝΤΙΚΟ: Αποσυνδέστε την καλωδίωση ελέγχου κινητήρα VriMAX μόνο για σέρβις. Μην αλλάζετε τη θέση της καλωδίωσης ελέγχου κινητήρα όταν αλλάζετε τον προσανατολισμό του επάνω περιβλήματος κινητήρα για αλλαγή από λειτουργία καθρέφτη σε λειτουργία πλώρης. ΣΗΜΕΙΩΣΗ: Εάν είναι απαραίτητο, χρησιμοποιήστε μυτοτσίμπιδο για την ασφαλή σύνδεση των καλωδίων ελέγχου κινητήρα στους αντίστοιχους ακροδέκτες. Βεβαιωθείτε ότι τα καλώδια είναι καλά συνδεδεμένα. B A RED BLK Εφαρμογή στη βάση στερέωσης καθρέφτη ell 39
