1 Συστημάτα Ηλεκτρικής Ενέργειας Ι Φυσικά Στοιχεία Γραμμών Μεταφοράς Υπεύθυνος μαθήματος Τομέας Ενεργειακών Συστημάτων Εργαστήριο ΣΗΕ

2 Περιεχόμενα Μαθήματος Γενικά Εναέριες Γραμμές Μονωτήρες Αγωγοί 2

3 Γενικά

4 Ελληνικό Δίκτυο Μεταφοράς Υποσταθμοί 150 kv / 20 kv Κέντρα Υπερυψηλής Τάσης (ΚΥΤ): 400 kv / 150 kv 13 ΚΥΥΤ (απομάστευση ισχύος) Αυτομετασχηματιστές τριών τυλιγμάτων 400 kv/150kv/30kv. 9 ΚΥΥΤ σε ΣΠΗΕ για ανύψωση τάσης (π.χ. Αμυνταίου, Καρδιάς, Αγ. Δημητρίου, Λαυρίου, Μελίτης, ΕΝΘΕΣ) Γραμμές Μεταφοράς (ΓΜ) Συσκευές Αντιστάθμισης Αέργου Ισχύος: Πυκνωτές & Πηνία Διεθνείς Διασυνδέσεις 4

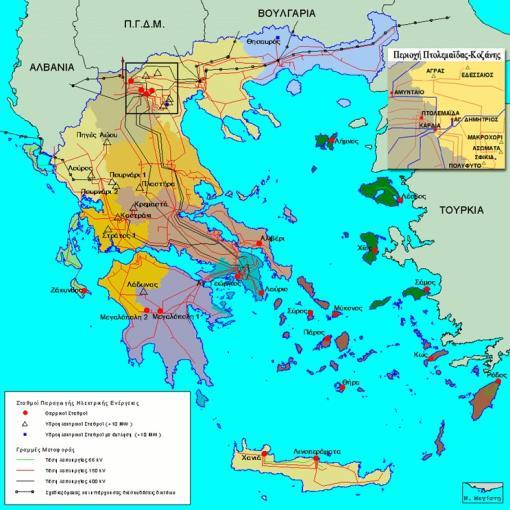

5 Ελληνικό Δίκτυο Μεταφοράς 5

6 Δίκτυο Μεταφοράς - Υπομεταφοράς Γραμμές Εξαιρετικά Υψηλής Τάσης (ΕΥΤ) Extra High Voltage (EHV) kv (δεν υπάρχουν στο ελληνικό σύστημα) Γραμμές Υπερυψηλής Τάσης (ΥΥΤ) Ultra High Voltage (UHV) kv (στο ελληνικό σύστημα 400 kv) Εναέριες τριφασικές γραμμές σε πυλώνες (σπανίως καλώδια) Γραμμές Υψηλής Τάσης (ΥΤ) (35) kv (στο ελληνικό σύστημα 150 kv) Εναέριες γραμμές ή υπόγεια καλώδια 6

7 Γραμμές Μεταφοράς ΥΥΤ 380 kv (Γερμανία) 1000 kv (Kίνα) Περισσότερες φωτογραφίες στο: 7

8 Εναέριες Γραμμές

9 Ζώνες Διελεύσεως /1 Οι γραμμές διανομής ΧΤ και ΜΤ οδεύουν συνήθως κατά μήκος των οδών και των λεωφόρων Η επιφάνεια του εδάφους πάνω από την οποία διέρχεται η γραμμή Αγοράζονται από τις ηλεκτρικές εταιρείες Εναλλακτικά εμπίπτουν σε καθεστώς δουλείας Δικαίωμα εγκατάστασης, διέλευσης και συντήρησης από εταιρείες Το πλάτος των ζωνών εξαρτάται από την τάση μεταφοράς 400 kv 50 m 150 kv 40 m 9

10 Ζώνες Διελεύσεως /2 10

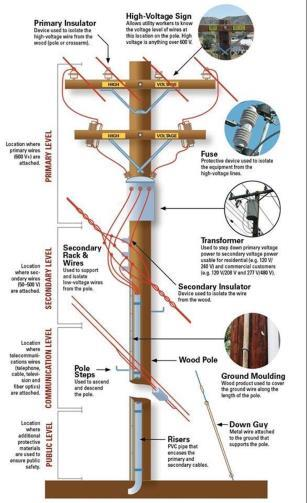

11 Φορείς Γραμμών Διανομής Ξύλινοι στύλοι Υπάρχουν και από οπλισμένο σκυρόδεμα 11

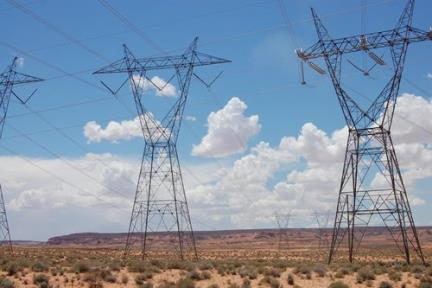

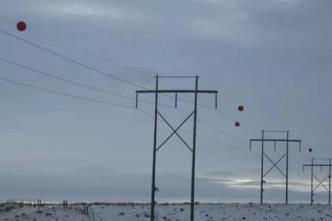

12 Φορείς Γραμμών Μεταφοράς Ξύλινοι στύλοι Τύπου H Μικρότερο κόστος Μικρότερη διάρκεια ζωής Αυξημένη μόνωση Χαλύβδινοι πυλώνες (πύργοι) Μεγαλύτερο κόστος Μεγαλύτερη διάρκεια ζωής Μεγαλύτερη αντοχή 12

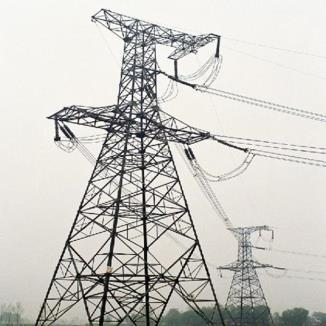

13 Γραμμή Μεταφοράς Απλού/Διπλού Κυκλώματος Διπλού κυκλώματος a b c a A b c B C Απλού κυκλώματος Λόγοι χρήσης γραμμών διπλού κυκλώματος: Δύσκολη εξεύρευση επαρκών διαδρομών Απαιτήσεις μεταφερόμενης ισχύς, ευστάθειας, εφεδρείας Μειονέκτημα: Μειωμένη αξιοπιστία 13

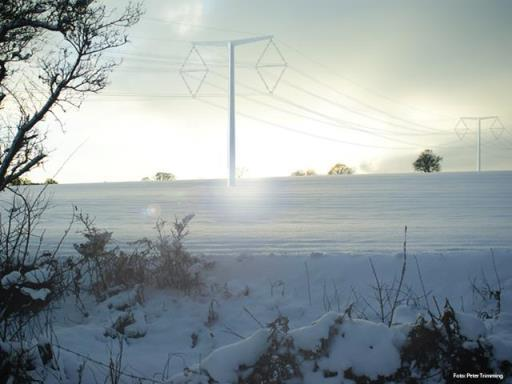

14 Παράλληλη Όδευση Γραμμών Μεταφοράς Απλού κυκλώματος Διπλού κυκλώματος Προσφέρεται αυξημένη αξιοπιστία Όταν κάθε κύκλωμα αποτελεί ξεχωριστή και ανεξάρτητη γραμμή Οι ζώνες διελεύσεως χωρίζονται μεταξύ τους 14

15 Πυλώνες Τομής /Τέρματος / Γωνίας Αντέχουν μεγαλύτερες μηχανικές τάσεις από τους πυλώνες ευθυγραμμίας Πυλώνες Τομής Δυνατότητα τερματισμού γραμμής και από τις δυο πλευρές Παρεμπόδιση διάδοσης μηχανικών ταλαντώσεων Πυλώνες Τέρματος (Πύλη) Δυνατότητα τερματισμού γραμμής από μία πλευρά Πυλώνες Γωνίας Χρησιμοποιούνται στα σημεία αλλαγής κατεύθυνσης της γραμμής Χαλαρές συνδέσεις Τερματισμός με αλυσίδα μονωτήρων 15

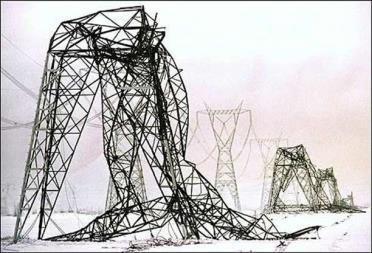

16 Κατάρρευση ΓΜ Κατάρρευση λόγω φυσικών καταστροφών Σεισμοί Αέρας Πάγος 16

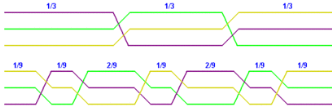

17 Αντιμετάθεση Φάσεων Γίνεται για την εξισορρόπηση της αυτεπαγωγής και της χωρητικότητας Σε γραμμή απλού κυκλώματος: 3 αντιμεταθέσεις μεταξύ ΥΣ Σε γραμμή διπλού κυκλώματος: Περισσότερες αντιμεταθέσεις Απλού κυκλώματος Διπλού κυκλώματος 17

18 Σχεδίαση πυλώνων Είναι ένα πρόβλημα κυρίως μηχανικό και οικονομικό, για δεδομένο Αριθμό αγωγών Μέγεθος αγωγών Επιβαλόμενες αποστάσεις μεταξύ των αγωγών και μεταξύ αγωγών και γης Η σχεδίασή τους πρέπει να λαμβάνει υπόψη τη στήριξη των αγωγών σε: Ομαλές συνθήκες Δυσμενείς καιρικές συνθήκες ισχυρό άνεμο σχηματισμό πάγου Αποσβεστήρας (damper) 18

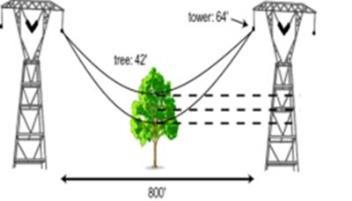

19 Αποστάσεις Ασφαλείας Η απόσταση μεταξύ πυλώνων (ανοίγματα) καθορίζεται από οικονομοτεχνικούς λόγους Μεγάλα ανοίγματα Λιγότεροι πυλώνες / km Ισχυρότεροι πυλώνες Μεγαλύτερη απόσταση μεταξύ αγωγών, αυξάνοντας το κόστος των πυλώνων Συνήθη ανοίγματα: m Η ασφαλής απόσταση από το έδαφος εξαρτάται από: Το άνοιγμα των πυλώνων Την επιφάνεια του εδάφους Το φορτίο της γραμμής Τις καιρικές συνθήκες (πάγος, max θερμ.) Ελάχιστες αποστάσεις: 7-15 m 19

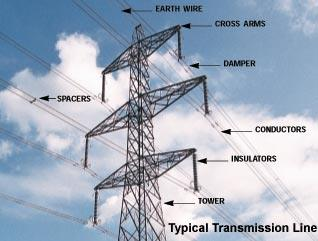

20 Αγωγός γης Προστασία από άμεσο πλήγμα Ανακούφιση από έμμεσο κεραυνό Στοιχεία Πυλώνων (Πύργων) /1 Δέσμη Αγωγών Αγωγός φάσης Μονωτήρας Γείωση Βέλος Κάμψης 20

21 Στοιχεία Πυλώνων (Πύργων) /2 21

22 Μονωτήρες

23 Τύποι Μονωτήρων /1 Παρέχουν μόνωση μεταξύ αγωγών και μεταλλικών μερών πυλώνα Κεραμικοί (γυαλί, πορσελάνη) ή συνθετικοί (πολυμερή υλικά) Μονωτήρες στηρίξεως (ΜΤ) Αποτελούνται από περισσότερες από μια πτυχές Μονωτήρες αναρτήσεως (ΜΤ/ΥΤ/ΥΥΤ) Αλυσοειδείς μονωτήρες. Αποτελούνται από δισκία, ο αριθμός των οποίων εξαρτάται από α) την τάση της γραμμής, β) την κρουστική τάση Κεραμικός Συνθετικός 23

24 Τύποι Μονωτήρων /2 Μονωτήρες στήριξης ΜΤ Δισκοειδείς μονωτήρες ανάρτησης 24

25 Υπερπήδηση (flashover) Υπερπήδηση και Διάτρηση π.χ. λόγω ρύπανσης και αναφέρεται στο γεγονός ότι δηµιουργείται γεφύρωση µε ηλεκτρικό τόξο διαµέσου του αέρα του διακένου, στην επιφάνεια του μονωτήρα. Το διάκενο εμφανίζεται µεταξύ του σηµείου πρόσδεσης του αγωγού της γραµµής στο µονωτήρα και του γειωµένου σηµείου στήριξης ή ανάρτησης του µονωτήρα Εσωτερική Διάτρηση ΔΕΝ αυτοαποκαθίσταται και σχεδόν πάντα αχρηστεύει τον μονωτήρα 25

26 Προσβολή αγωγού προστασίας (direct strike) για ρεύμα κεραυνού πάνω από συγκεκριμένο όριο έντασης Απευθείας πλήξη αγωγού φάσης (shielding failure) για ρεύμα κεραυνού κάτω από το όριο έντασης Επαγόμενες κεραυνικές υπερτάσεις (induced overvoltages) Ανάστροφη υπερπήδηση (backflashover) Κεραυνική υπέρταση Απευθείας προσβολή πύργου ή αγωγού προστασίας backflashover με τον αγωγό φάσης μέσω του μονωτήρα Προσβολή αγωγού προστασίας στο μέσο της γραμμής backflashover με τον αγωγό φάσης μέσω του αέρα Προσβολή αγωγού φάσης flashover μέσω του μονωτήρα ανύψωση δυναμικού πύργου backflashover μέσω του μονωτήρα 26

27 Απαιτήσεις Μόνωσης Ομαλές κάμψεις των αγωγών στα σημεία πρόσδεσης Μηχανικές ταλαντώσεις (άνεμος, πάγος) Ηλεκτρική διάσπαση μόνωσης Εξωτερική υπερπήδηση αντί εσωτερικής διάτρησης μονωτήρα Η τάση υπερπήδησης μονωτήρα εξαρτάται από: Τη γεωμετρική μορφή του Το υλικό επιφανείας του Την υγρασία Τη μορφή και το υλικό των γειτονικών αντικειμένων Μέγιστη κρουστική τάση αντοχής Basic Impulse/Insulation Level (BIL) Για το επίπεδο των 20 kv: 125 kv Για το επίπεδο των 150 kv: 750 kv Για το επίπεδο των 400 kv: 1425 kv και 1550 kv 27

28 Σχεδίαση μονωτήρων Η μορφή επιφάνειας πρέπει να είναι τέτοια ώστε η τάση υπερπηδήσεως να επηρεάζεται σε μικρό ποσοστό από τις επικαθίσεις και την υγρασία Άνω επιφάνεια: λεία, ώστε να εμποδίζει τις επικαθίσεις Κάτω επιφάνεια: με πτυχώσεις για την αύξηση του μήκους της επιφανειακής διαδρομής και αύξηση του μη εκτεθειμένου στη βροχή τμήματός της Πλύσιμο μονωτήρων Σε περιοχές με έντονη ομίχλη, καθαλατώσεις ή ρύπους Περιοδικός καθαρισμός υπό ή εκτός τάσης video 28

29 Αρματωσιά δακτυλίου / Κεράτια Δακτύλιοι εξομάλυνσης ηλεκτρικού πεδίου (field grading Corona rings) Περιορισμός φαινομένου Corona Ελάττωση ηλεκτροστατικού πεδίου Κεράτια απαγωγής τόξου (arcing horns) Μετατόπιση ηλεκτρικού τόξου στο κενό Ο μονωτήρας δεν καταστρέφεται 29

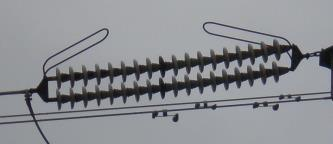

30 Αγωγοί

31 Υλικό Αγωγών Εναέριων Γραμμών Χαλκός (Cu) σκληρής ολκήσεως Υψηλή αγωγιμότητα Μεγάλη μηχανική αντοχή Μεγάλο βάρος Αλουμίνιο (Al) Μικρότερη αγωγιμότητα, μηχανική αντοχή και βάρος Φθηνότερο και ευκολότερα διαθέσιμο Αλουμίνιο με επένδυση ή ενίσχυση χάλυβα (ACSR) Χαρακτηριστικά Al, αλλά με μεγάλη μηχανική αντοχή Κράματα Al με άλλα μέταλλα (Mg, Si) Μεγάλη μηχανική αντοχή (χωρίς ανάγκη επένδυσης χάλυβα) Αγωγιμότητα Al Ομοιογένεια (όχι ηλεκτρολυτική διάβρωση, ευκολία συνδέσεων/τερματισμού) 31

32 Συμπαγείς αγωγοί (μονόκλωνοι) Πλήθος συνεστραμμένων κλώνων (πολύκλωνοι) Ευκαμψία Τύποι Εναέριων Γραμμών Αυξημένη ασφάλεια σε μηχανική θραύση Διαδοχικά στρώματα (συνεστραμμένα εναλλάξ) Κεντρικός κλώνος ή πυρήνας ή ψυχή 32
