ΠΡΟ ΙΑΓΡΑΦΗ SS-109-ΕΣΧ-ΤΜΟ1101. ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΕΝΤΑΣΕΩΣ 20kV ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Transcript

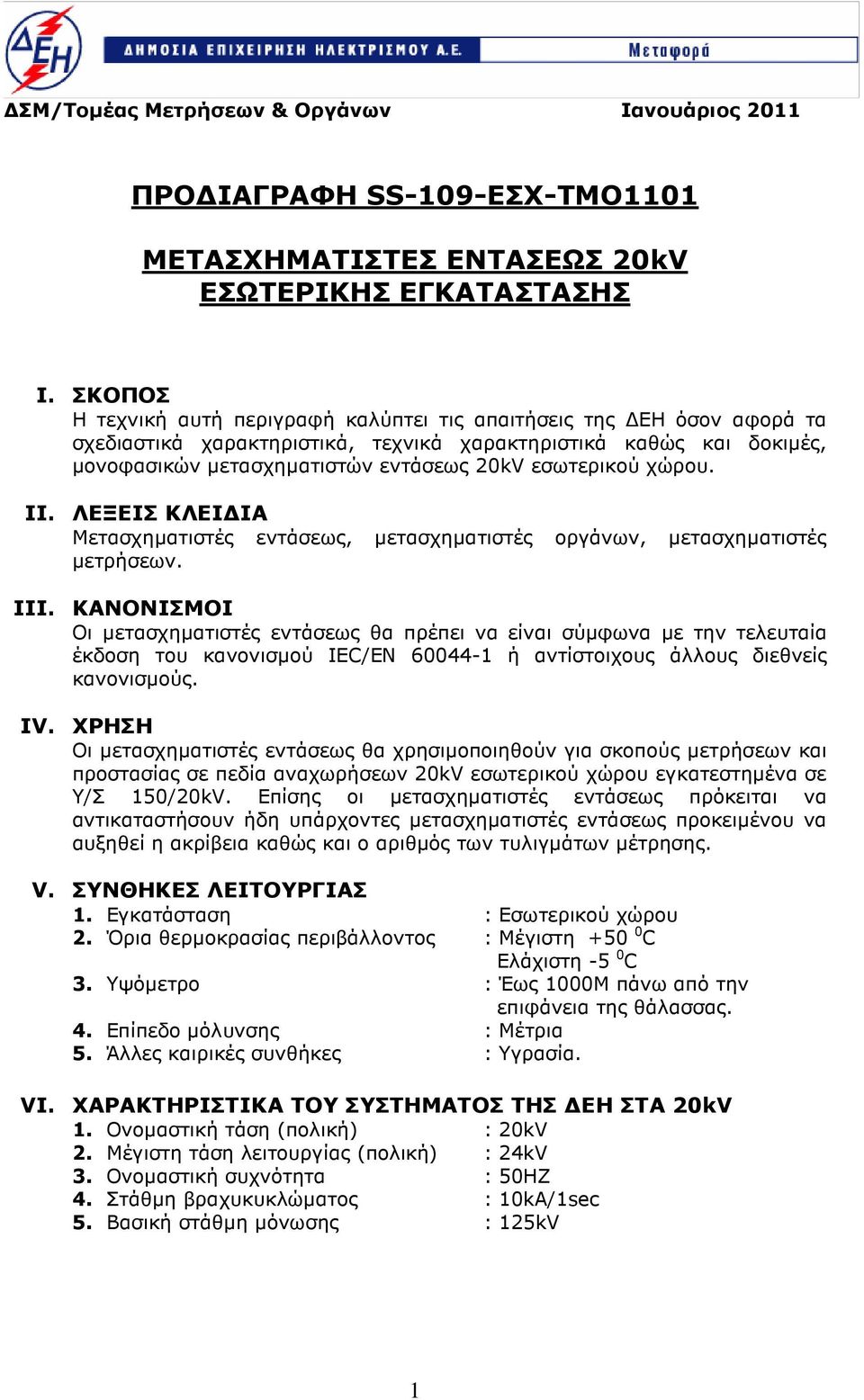

1 ΣΜ/Τοµέας Μετρήσεων & Οργάνων Ιανουάριος 2011 ΠΡΟ ΙΑΓΡΑΦΗ SS-109-ΕΣΧ-ΤΜΟ1101 ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΕΝΤΑΣΕΩΣ 20kV ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ I. ΣΚΟΠΟΣ Η τεχνική αυτή περιγραφή καλύπτει τις απαιτήσεις της ΕΗ όσον αφορά τα σχεδιαστικά χαρακτηριστικά, τεχνικά χαρακτηριστικά καθώς και δοκιµές, µονοφασικών µετασχηµατιστών εντάσεως 20kV εσωτερικού χώρου. II. ΛΕΞΕΙΣ ΚΛΕΙ ΙΑ Μετασχηµατιστές εντάσεως, µετασχηµατιστές οργάνων, µετασχηµατιστές µετρήσεων. III. ΚΑΝΟΝΙΣΜΟΙ Οι µετασχηµατιστές εντάσεως θα πρέπει να είναι σύµφωνα µε την τελευταία έκδοση του κανονισµού IEC/ΕΝ ή αντίστοιχους άλλους διεθνείς κανονισµούς. IV. ΧΡΗΣΗ Οι µετασχηµατιστές εντάσεως θα χρησιµοποιηθούν για σκοπούς µετρήσεων και προστασίας σε πεδία αναχωρήσεων 20kV εσωτερικού χώρου εγκατεστηµένα σε Υ/Σ 150/20kV. Επίσης οι µετασχηµατιστές εντάσεως πρόκειται να αντικαταστήσουν ήδη υπάρχοντες µετασχηµατιστές εντάσεως προκειµένου να αυξηθεί η ακρίβεια καθώς και ο αριθµός των τυλιγµάτων µέτρησης. V. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 1. Εγκατάσταση : Εσωτερικού χώρου 2. Όρια θερµοκρασίας περιβάλλοντος : Μέγιστη C Ελάχιστη -5 0 C 3. Υψόµετρο : Έως 1000Μ πάνω από την επιφάνεια της θάλασσας. 4. Επίπεδο µόλυνσης : Μέτρια 5. Άλλες καιρικές συνθήκες : Υγρασία. VI. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΣ ΕΗ ΣΤΑ 20kV 1. Ονοµαστική τάση (πολική) : 20kV 2. Μέγιστη τάση λειτουργίας (πολική) : 24kV 3. Ονοµαστική συχνότητα : 50ΗΖ 4. Στάθµη βραχυκυκλώµατος : 10kA/1sec 5. Βασική στάθµη µόνωσης : 125kV 1

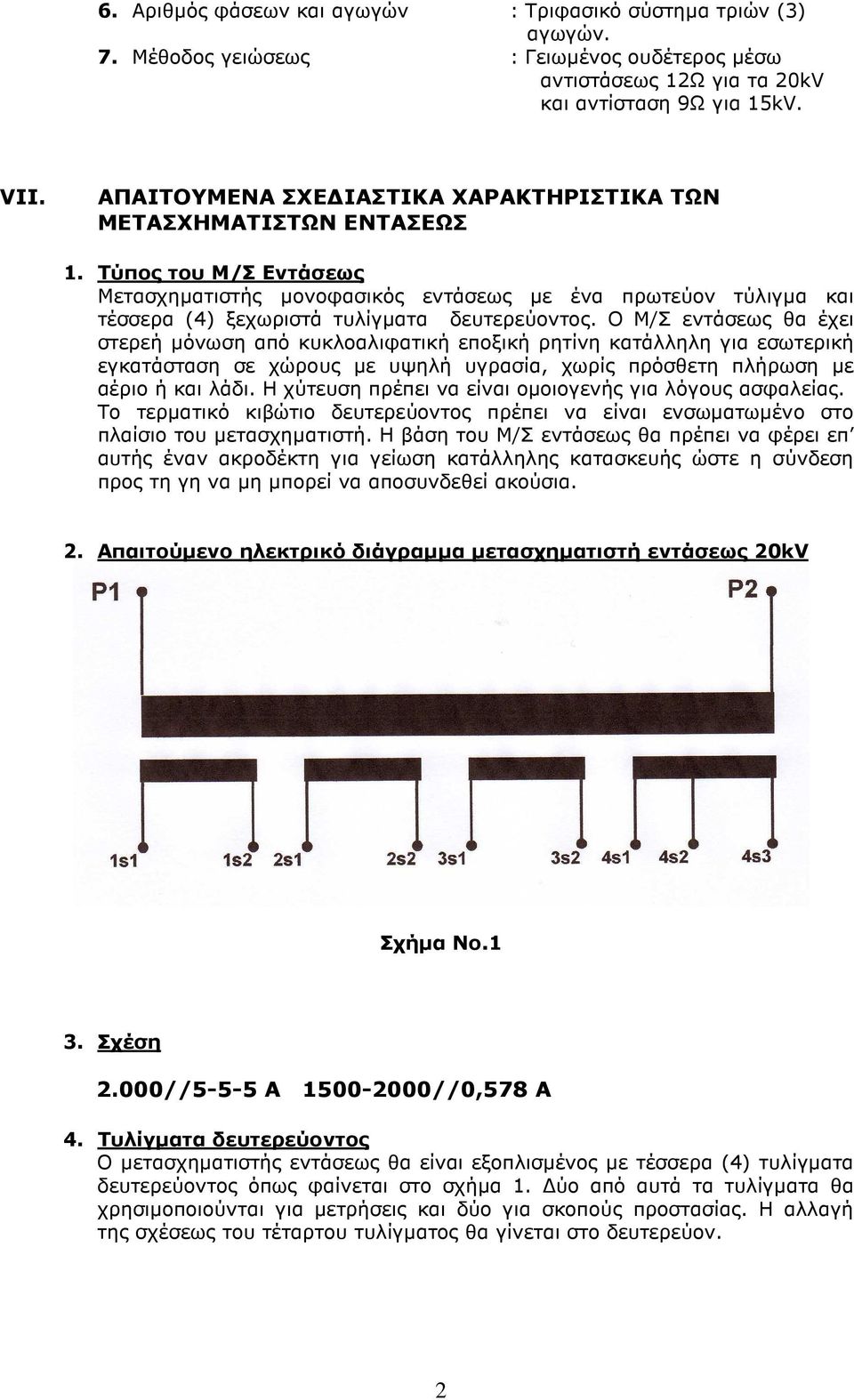

2 6. Αριθµός φάσεων και αγωγών : Τριφασικό σύστηµα τριών (3) αγωγών. 7. Μέθοδος γειώσεως : Γειωµένος ουδέτερος µέσω αντιστάσεως 12Ω για τα 20kV και αντίσταση 9Ω για 15kV. VII. ΑΠΑΙΤΟΥΜΕΝΑ ΣΧΕ ΙΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΕΝΤΑΣΕΩΣ 1. Τύπος του Μ/Σ Εντάσεως Μετασχηµατιστής µονοφασικός εντάσεως µε ένα πρωτεύον τύλιγµα και τέσσερα (4) ξεχωριστά τυλίγµατα δευτερεύοντος. Ο Μ/Σ εντάσεως θα έχει στερεή µόνωση από κυκλοαλιφατική εποξική ρητίνη κατάλληλη για εσωτερική εγκατάσταση σε χώρους µε υψηλή υγρασία, χωρίς πρόσθετη πλήρωση µε αέριο ή και λάδι. Η χύτευση πρέπει να είναι οµοιογενής για λόγους ασφαλείας. Το τερµατικό κιβώτιο δευτερεύοντος πρέπει να είναι ενσωµατωµένο στο πλαίσιο του µετασχηµατιστή. Η βάση του Μ/Σ εντάσεως θα πρέπει να φέρει επ αυτής έναν ακροδέκτη για γείωση κατάλληλης κατασκευής ώστε η σύνδεση προς τη γη να µη µπορεί να αποσυνδεθεί ακούσια. 2. Απαιτούµενο ηλεκτρικό διάγραµµα µετασχηµατιστή εντάσεως 20kV Σχήµα Νο.1 3. Σχέση 2.000//5-5-5 Α //0,578 A 4. Τυλίγµατα δευτερεύοντος Ο µετασχηµατιστής εντάσεως θα είναι εξοπλισµένος µε τέσσερα (4) τυλίγµατα δευτερεύοντος όπως φαίνεται στο σχήµα 1. ύο από αυτά τα τυλίγµατα θα χρησιµοποιούνται για µετρήσεις και δύο για σκοπούς προστασίας. Η αλλαγή της σχέσεως του τέταρτου τυλίγµατος θα γίνεται στο δευτερεύον. 2

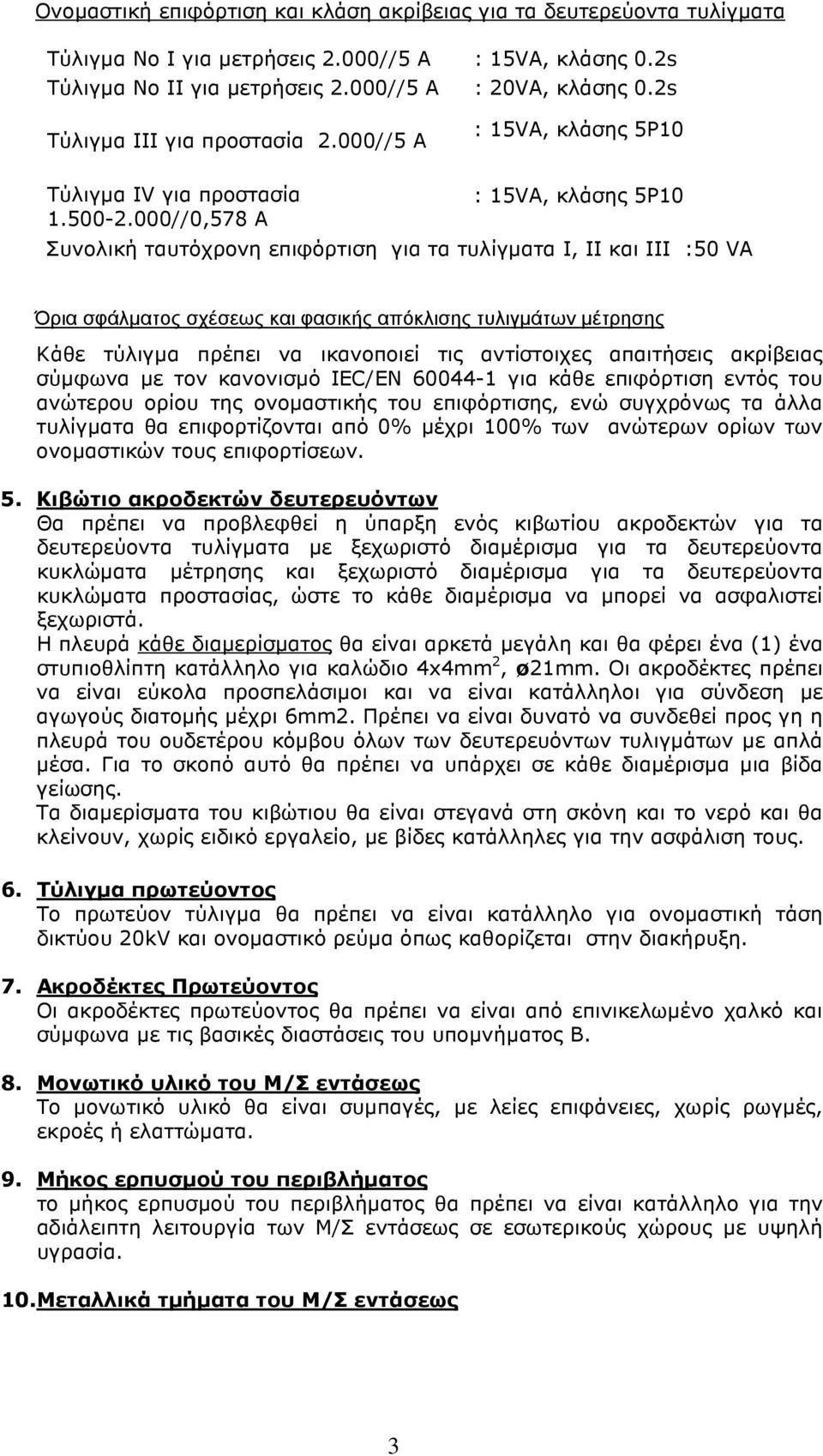

3 Ονοµαστική επιφόρτιση και κλάση ακρίβειας για τα δευτερεύοντα τυλίγµατα Τύλιγµα No I για µετρήσεις 2.000//5 Α : 15VA, κλάσης 0.2s Τύλιγµα No IΙ για µετρήσεις 2.000//5 Α : 20VA, κλάσης 0.2s Τύλιγµα ΙΙΙ για προστασία 2.000//5 Α : 15VA, κλάσης 5P10 Τύλιγµα ΙV για προστασία //0,578 Α : 15VA, κλάσης 5P10 Συνολική ταυτόχρονη επιφόρτιση για τα τυλίγµατα Ι, II και ΙΙΙ :50 VA Όρια σφάλµατος σχέσεως και φασικής απόκλισης τυλιγµάτων µέτρησης Κάθε τύλιγµα πρέπει να ικανοποιεί τις αντίστοιχες απαιτήσεις ακρίβειας σύµφωνα µε τον κανονισµό IEC/ΕΝ για κάθε επιφόρτιση εντός του ανώτερου ορίου της ονοµαστικής του επιφόρτισης, ενώ συγχρόνως τα άλλα τυλίγµατα θα επιφορτίζονται από 0% µέχρι 100% των ανώτερων ορίων των ονοµαστικών τους επιφορτίσεων. 5. Κιβώτιο ακροδεκτών δευτερευόντων Θα πρέπει να προβλεφθεί η ύπαρξη ενός κιβωτίου ακροδεκτών για τα δευτερεύοντα τυλίγµατα µε ξεχωριστό διαµέρισµα για τα δευτερεύοντα κυκλώµατα µέτρησης και ξεχωριστό διαµέρισµα για τα δευτερεύοντα κυκλώµατα προστασίας, ώστε το κάθε διαµέρισµα να µπορεί να ασφαλιστεί ξεχωριστά. Η πλευρά κάθε διαµερίσµατος θα είναι αρκετά µεγάλη και θα φέρει ένα (1) ένα στυπιοθλίπτη κατάλληλο για καλώδιο 4x4mm 2, ø21mm. Οι ακροδέκτες πρέπει να είναι εύκολα προσπελάσιµοι και να είναι κατάλληλοι για σύνδεση µε αγωγούς διατοµής µέχρι 6mm2. Πρέπει να είναι δυνατό να συνδεθεί προς γη η πλευρά του ουδετέρου κόµβου όλων των δευτερευόντων τυλιγµάτων µε απλά µέσα. Για το σκοπό αυτό θα πρέπει να υπάρχει σε κάθε διαµέρισµα µια βίδα γείωσης. Τα διαµερίσµατα του κιβώτιου θα είναι στεγανά στη σκόνη και το νερό και θα κλείνουν, χωρίς ειδικό εργαλείο, µε βίδες κατάλληλες για την ασφάλιση τους. 6. Τύλιγµα πρωτεύοντος Το πρωτεύον τύλιγµα θα πρέπει να είναι κατάλληλο για ονοµαστική τάση δικτύου 20kV και ονοµαστικό ρεύµα όπως καθορίζεται στην διακήρυξη. 7. Ακροδέκτες Πρωτεύοντος Οι ακροδέκτες πρωτεύοντος θα πρέπει να είναι από επινικελωµένο χαλκό και σύµφωνα µε τις βασικές διαστάσεις του υποµνήµατος Β. 8. Μονωτικό υλικό του Μ/Σ εντάσεως Το µονωτικό υλικό θα είναι συµπαγές, µε λείες επιφάνειες, χωρίς ρωγµές, εκροές ή ελαττώµατα. 9. Μήκος ερπυσµού του περιβλήµατος το µήκος ερπυσµού του περιβλήµατος θα πρέπει να είναι κατάλληλο για την αδιάλειπτη λειτουργία των Μ/Σ εντάσεως σε εσωτερικούς χώρους µε υψηλή υγρασία. 10. Μεταλλικά τµήµατα του Μ/Σ εντάσεως 3

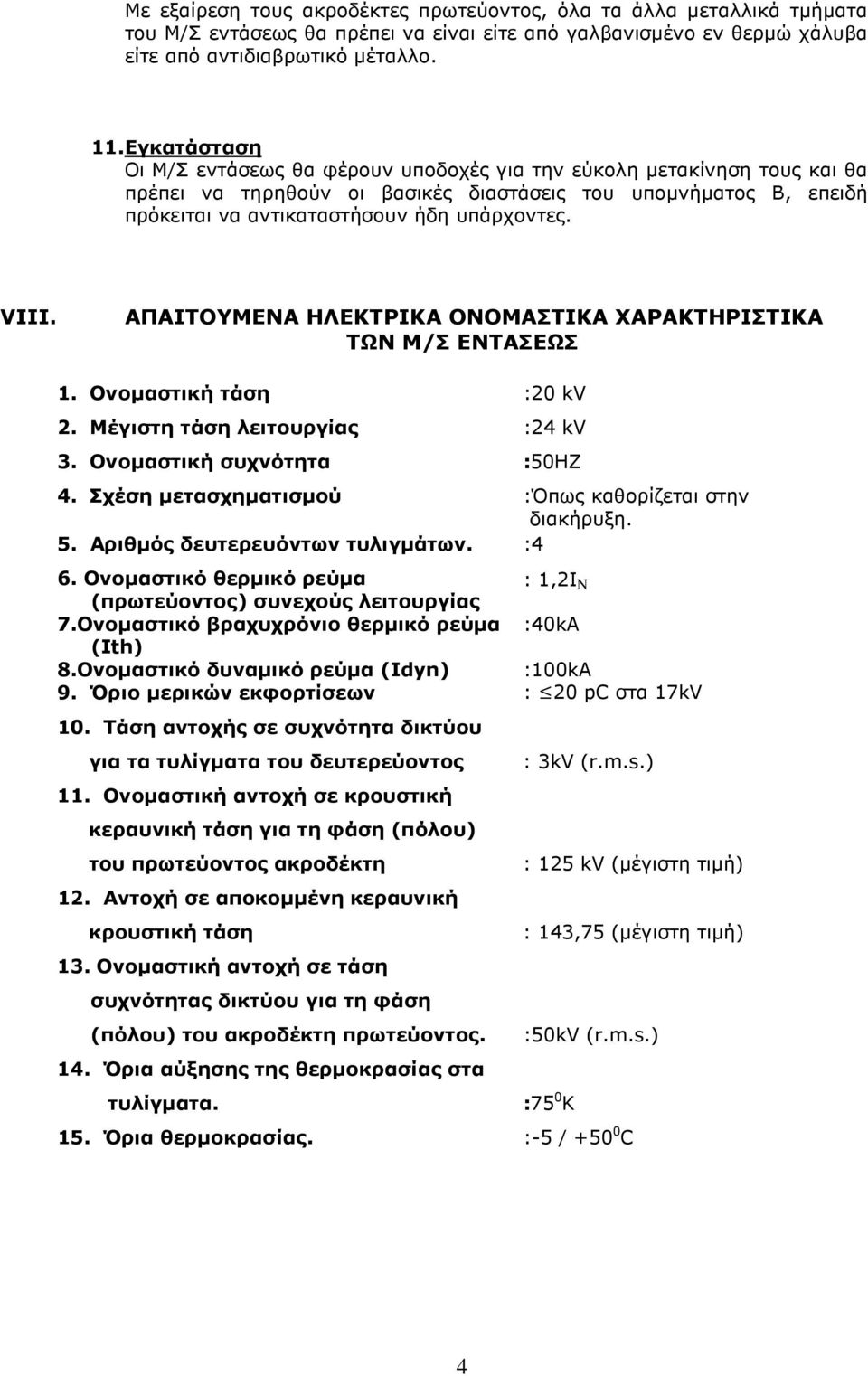

4 Με εξαίρεση τους ακροδέκτες πρωτεύοντος, όλα τα άλλα µεταλλικά τµήµατα του Μ/Σ εντάσεως θα πρέπει να είναι είτε από γαλβανισµένο εν θερµώ χάλυβα είτε από αντιδιαβρωτικό µέταλλο. 11. Εγκατάσταση Οι Μ/Σ εντάσεως θα φέρουν υποδοχές για την εύκολη µετακίνηση τους και θα πρέπει να τηρηθούν οι βασικές διαστάσεις του υποµνήµατος Β, επειδή πρόκειται να αντικαταστήσουν ήδη υπάρχοντες. VIII. ΑΠΑΙΤΟΥΜΕΝΑ ΗΛΕΚΤΡΙΚΑ ΟΝΟΜΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ Μ/Σ ΕΝΤΑΣΕΩΣ 1. Ονοµαστική τάση :20 kv 2. Μέγιστη τάση λειτουργίας :24 kv 3. Ονοµαστική συχνότητα :50HZ 4. Σχέση µετασχηµατισµού :Όπως καθορίζεται στην διακήρυξη. 5. Αριθµός δευτερευόντων τυλιγµάτων. :4 6. Ονοµαστικό θερµικό ρεύµα : 1,2I N (πρωτεύοντος) συνεχούς λειτουργίας 7.Ονοµαστικό βραχυχρόνιο θερµικό ρεύµα :40kΑ (Ith) 8.Ονοµαστικό δυναµικό ρεύµα (Idyn) :100kΑ 9. Όριο µερικών εκφορτίσεων : 20 pc στα 17kV 10. Τάση αντοχής σε συχνότητα δικτύου για τα τυλίγµατα του δευτερεύοντος 11. Ονοµαστική αντοχή σε κρουστική κεραυνική τάση για τη φάση (πόλου) του πρωτεύοντος ακροδέκτη 12. Αντοχή σε αποκοµµένη κεραυνική κρουστική τάση 13. Ονοµαστική αντοχή σε τάση συχνότητας δικτύου για τη φάση (πόλου) του ακροδέκτη πρωτεύοντος. 14. Όρια αύξησης της θερµοκρασίας στα τυλίγµατα. : 3kV (r.m.s.) : 125 kv (µέγιστη τιµή) : 143,75 (µέγιστη τιµή) :50kV (r.m.s.) :75 0 Κ 15. Όρια θερµοκρασίας. :-5 / C 4

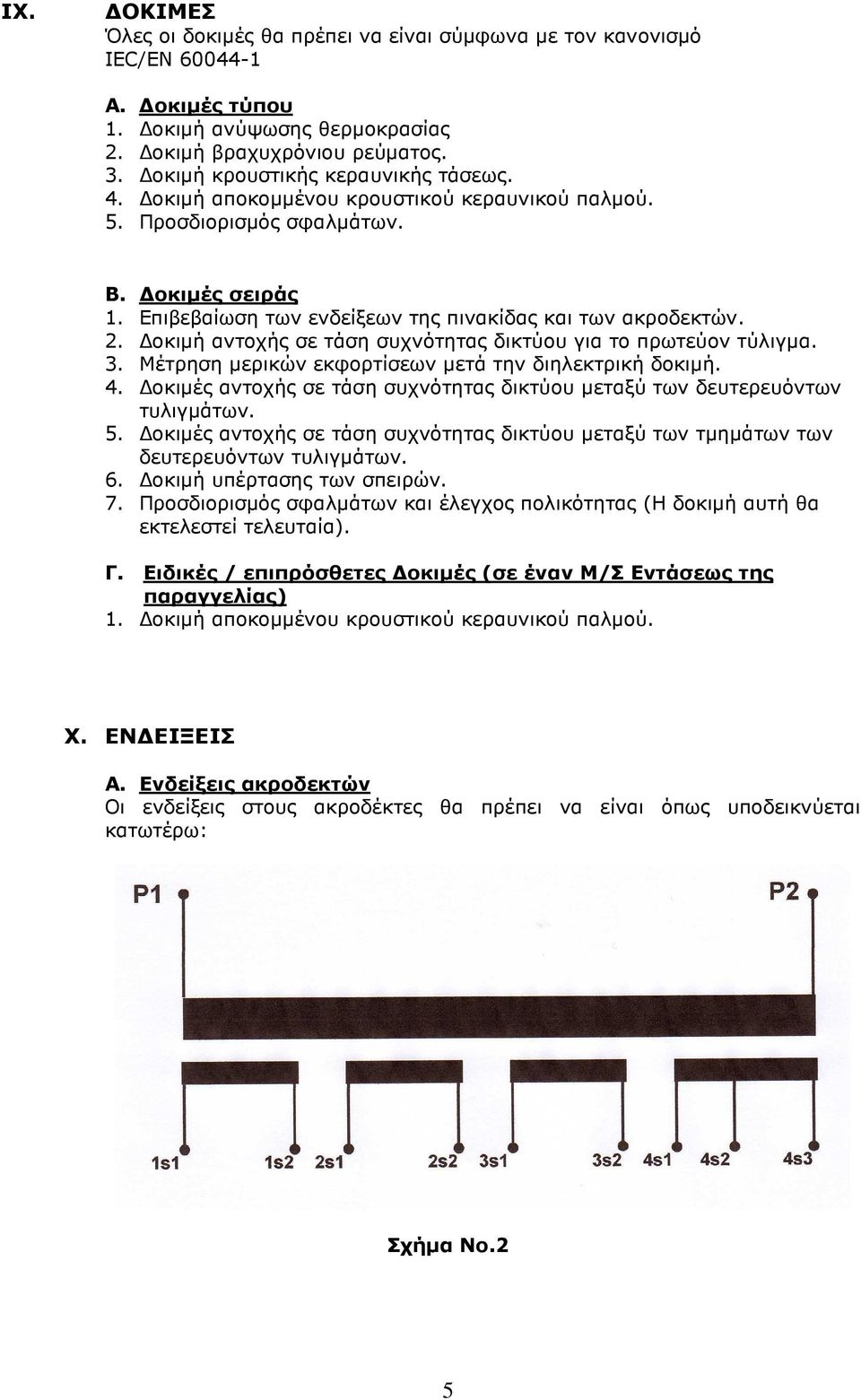

5 IX. ΟΚΙΜΕΣ Όλες οι δοκιµές θα πρέπει να είναι σύµφωνα µε τον κανονισµό IEC/EN Α. οκιµές τύπου 1. οκιµή ανύψωσης θερµοκρασίας 2. οκιµή βραχυχρόνιου ρεύµατος. 3. οκιµή κρουστικής κεραυνικής τάσεως. 4. οκιµή αποκοµµένου κρουστικού κεραυνικού παλµού. 5. Προσδιορισµός σφαλµάτων. Β. οκιµές σειράς 1. Επιβεβαίωση των ενδείξεων της πινακίδας και των ακροδεκτών. 2. οκιµή αντοχής σε τάση συχνότητας δικτύου για το πρωτεύον τύλιγµα. 3. Μέτρηση µερικών εκφορτίσεων µετά την διηλεκτρική δοκιµή. 4. οκιµές αντοχής σε τάση συχνότητας δικτύου µεταξύ των δευτερευόντων τυλιγµάτων. 5. οκιµές αντοχής σε τάση συχνότητας δικτύου µεταξύ των τµηµάτων των δευτερευόντων τυλιγµάτων. 6. οκιµή υπέρτασης των σπειρών. 7. Προσδιορισµός σφαλµάτων και έλεγχος πολικότητας (Η δοκιµή αυτή θα εκτελεστεί τελευταία). Γ. Ειδικές / επιπρόσθετες οκιµές (σε έναν Μ/Σ Εντάσεως της παραγγελίας) 1. οκιµή αποκοµµένου κρουστικού κεραυνικού παλµού. X. ΕΝ ΕΙΞΕΙΣ A. Ενδείξεις ακροδεκτών Οι ενδείξεις στους ακροδέκτες θα πρέπει να είναι όπως υποδεικνύεται κατωτέρω: Σχήµα Νο.2 5

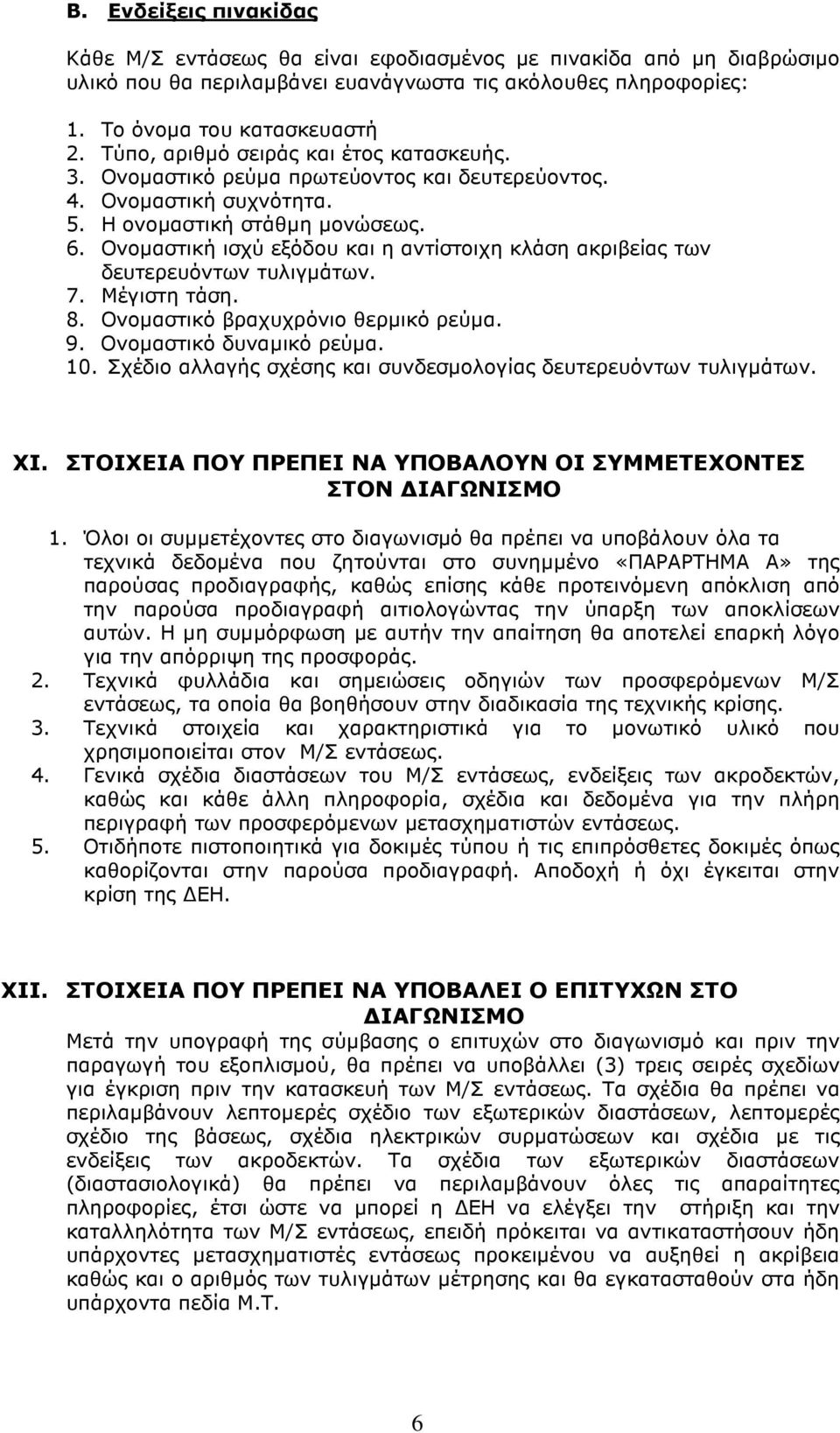

6 Β. Ενδείξεις πινακίδας Κάθε Μ/Σ εντάσεως θα είναι εφοδιασµένος µε πινακίδα από µη διαβρώσιµο υλικό που θα περιλαµβάνει ευανάγνωστα τις ακόλουθες πληροφορίες: 1. Το όνοµα του κατασκευαστή 2. Τύπο, αριθµό σειράς και έτος κατασκευής. 3. Ονοµαστικό ρεύµα πρωτεύοντος και δευτερεύοντος. 4. Ονοµαστική συχνότητα. 5. Η ονοµαστική στάθµη µονώσεως. 6. Ονοµαστική ισχύ εξόδου και η αντίστοιχη κλάση ακριβείας των δευτερευόντων τυλιγµάτων. 7. Μέγιστη τάση. 8. Ονοµαστικό βραχυχρόνιο θερµικό ρεύµα. 9. Ονοµαστικό δυναµικό ρεύµα. 10. Σχέδιο αλλαγής σχέσης και συνδεσµολογίας δευτερευόντων τυλιγµάτων. XI. ΣΤΟΙΧΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΥΠΟΒΑΛΟΥΝ ΟΙ ΣΥΜΜΕΤΕΧΟΝΤΕΣ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ 1. Όλοι οι συµµετέχοντες στο διαγωνισµό θα πρέπει να υποβάλουν όλα τα τεχνικά δεδοµένα που ζητούνται στο συνηµµένο «ΠΑΡΑΡΤΗΜΑ Α» της παρούσας προδιαγραφής, καθώς επίσης κάθε προτεινόµενη απόκλιση από την παρούσα προδιαγραφή αιτιολογώντας την ύπαρξη των αποκλίσεων αυτών. Η µη συµµόρφωση µε αυτήν την απαίτηση θα αποτελεί επαρκή λόγο για την απόρριψη της προσφοράς. 2. Τεχνικά φυλλάδια και σηµειώσεις οδηγιών των προσφερόµενων Μ/Σ εντάσεως, τα οποία θα βοηθήσουν στην διαδικασία της τεχνικής κρίσης. 3. Τεχνικά στοιχεία και χαρακτηριστικά για το µονωτικό υλικό που χρησιµοποιείται στον Μ/Σ εντάσεως. 4. Γενικά σχέδια διαστάσεων του Μ/Σ εντάσεως, ενδείξεις των ακροδεκτών, καθώς και κάθε άλλη πληροφορία, σχέδια και δεδοµένα για την πλήρη περιγραφή των προσφερόµενων µετασχηµατιστών εντάσεως. 5. Οτιδήποτε πιστοποιητικά για δοκιµές τύπου ή τις επιπρόσθετες δοκιµές όπως καθορίζονται στην παρούσα προδιαγραφή. Αποδοχή ή όχι έγκειται στην κρίση της ΕΗ. XII. ΣΤΟΙΧΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΥΠΟΒΑΛΕΙ Ο ΕΠΙΤΥΧΩΝ ΣΤΟ ΙΑΓΩΝΙΣΜΟ Μετά την υπογραφή της σύµβασης ο επιτυχών στο διαγωνισµό και πριν την παραγωγή του εξοπλισµού, θα πρέπει να υποβάλλει (3) τρεις σειρές σχεδίων για έγκριση πριν την κατασκευή των Μ/Σ εντάσεως. Τα σχέδια θα πρέπει να περιλαµβάνουν λεπτοµερές σχέδιο των εξωτερικών διαστάσεων, λεπτοµερές σχέδιο της βάσεως, σχέδια ηλεκτρικών συρµατώσεων και σχέδια µε τις ενδείξεις των ακροδεκτών. Τα σχέδια των εξωτερικών διαστάσεων (διαστασιολογικά) θα πρέπει να περιλαµβάνουν όλες τις απαραίτητες πληροφορίες, έτσι ώστε να µπορεί η ΕΗ να ελέγξει την στήριξη και την καταλληλότητα των Μ/Σ εντάσεως, επειδή πρόκειται να αντικαταστήσουν ήδη υπάρχοντες µετασχηµατιστές εντάσεως προκειµένου να αυξηθεί η ακρίβεια καθώς και ο αριθµός των τυλιγµάτων µέτρησης και θα εγκατασταθούν στα ήδη υπάρχοντα πεδία Μ.Τ. 6

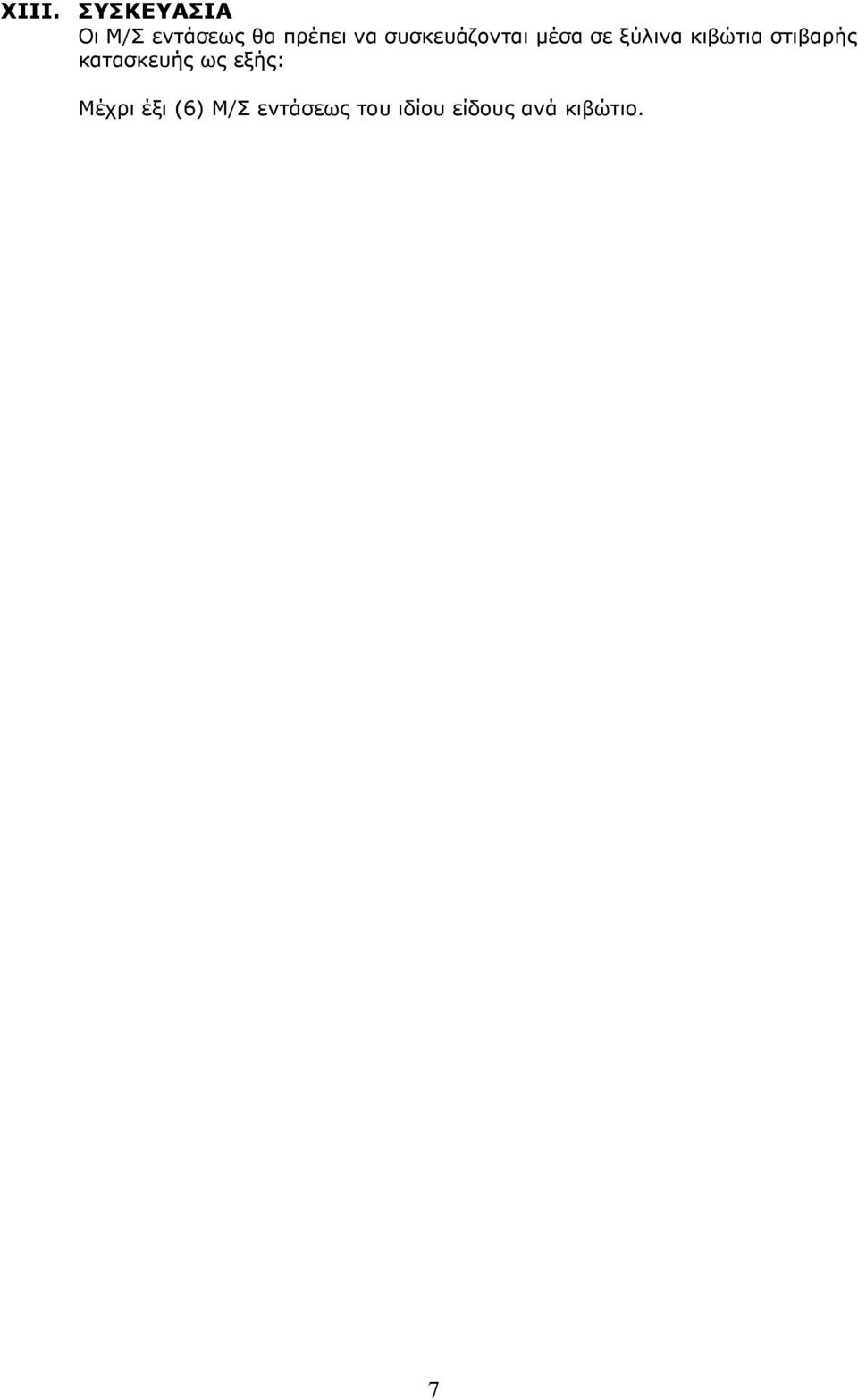

7 XIII. ΣΥΣΚΕΥΑΣΙΑ Οι Μ/Σ εντάσεως θα πρέπει να συσκευάζονται µέσα σε ξύλινα κιβώτια στιβαρής κατασκευής ως εξής: Μέχρι έξι (6) Μ/Σ εντάσεως του ιδίου είδους ανά κιβώτιο. 7

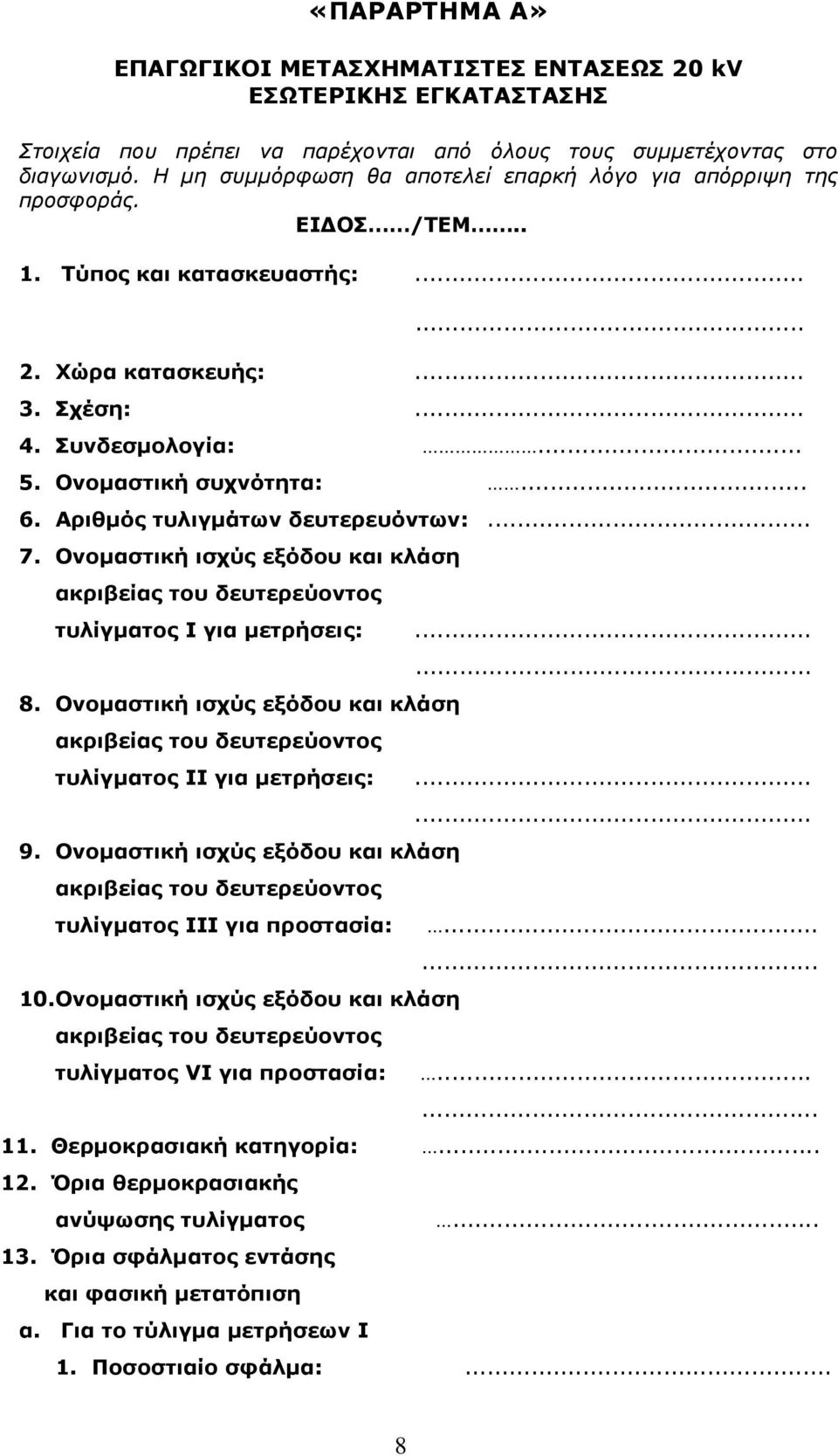

8 «ΠΑΡΑΡΤΗΜΑ Α» ΕΠΑΓΩΓΙΚΟΙ ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΕΝΤΑΣΕΩΣ 20 kv ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Στοιχεία που πρέπει να παρέχονται από όλους τους συµµετέχοντας στο διαγωνισµό. Η µη συµµόρφωση θα αποτελεί επαρκή λόγο για απόρριψη της προσφοράς. ΕΙ ΟΣ /ΤΕΜ.. 1. Τύπος και κατασκευαστής: Χώρα κατασκευής: Σχέση: Συνδεσµολογία: Ονοµαστική συχνότητα: Αριθµός τυλιγµάτων δευτερευόντων: Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος τυλίγµατος Ι για µετρήσεις: Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος... τυλίγµατος ΙΙ για µετρήσεις: Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος τυλίγµατος ΙΙΙ για προστασία: 10. Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος τυλίγµατος VΙ για προστασία: Θερµοκρασιακή κατηγορία: Όρια θερµοκρασιακής ανύψωσης τυλίγµατος 13. Όρια σφάλµατος εντάσης και φασική µετατόπιση α. Για το τύλιγµα µετρήσεων Ι. 1. Ποσοστιαίο σφάλµα:. 8

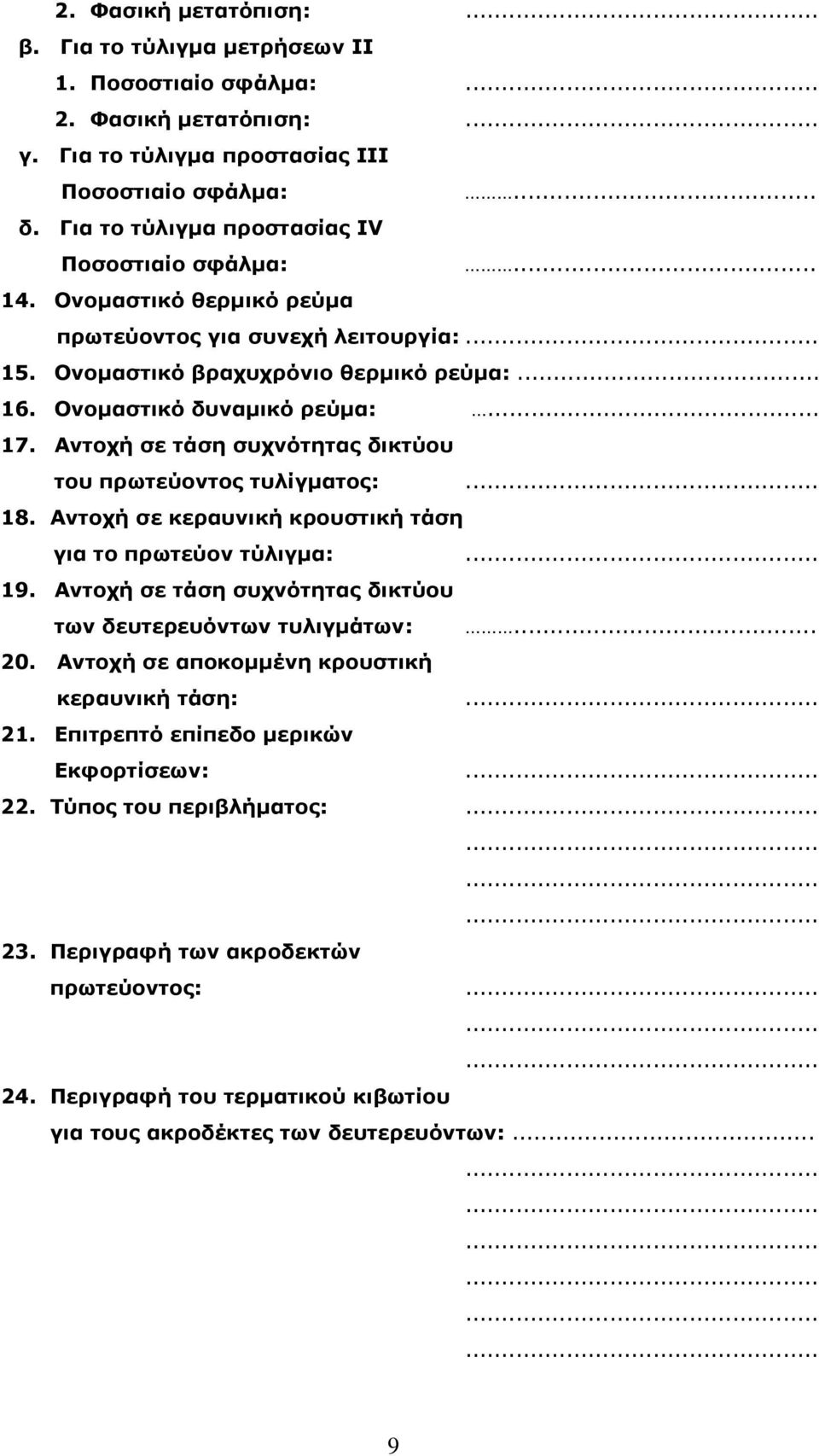

9 2. Φασική µετατόπιση: β. Για το τύλιγµα µετρήσεων ΙΙ 1. Ποσοστιαίο σφάλµα: 2. Φασική µετατόπιση: γ. Για το τύλιγµα προστασίας ΙΙΙ Ποσοστιαίο σφάλµα:... δ. Για το τύλιγµα προστασίας ΙV Ποσοστιαίο σφάλµα: Ονοµαστικό θερµικό ρεύµα πρωτεύοντος για συνεχή λειτουργία: 15. Ονοµαστικό βραχυχρόνιο θερµικό ρεύµα: Ονοµαστικό δυναµικό ρεύµα: Αντοχή σε τάση συχνότητας δικτύου του πρωτεύοντος τυλίγµατος: 18. Αντοχή σε κεραυνική κρουστική τάση για το πρωτεύον τύλιγµα: 19. Αντοχή σε τάση συχνότητας δικτύου των δευτερευόντων τυλιγµάτων: Αντοχή σε αποκοµµένη κρουστική κεραυνική τάση: 21. Επιτρεπτό επίπεδο µερικών Εκφορτίσεων: 22. Τύπος του περιβλήµατος: 23. Περιγραφή των ακροδεκτών πρωτεύοντος: 24. Περιγραφή του τερµατικού κιβωτίου για τους ακροδέκτες των δευτερευόντων:... 9

10 25. Περιγραφή των µεταλλικών τµηµάτων του πλαισίου: 26. Περιγραφή των εξαρτηµάτων : Είναι οι ακροδέκτες στο κιβώτιο των δευτερευόντων κατάλληλοι για καλωδίωση µε αγωγό διατοµής 4mm 2 ; Συνολικό βάρος του Μ/Σ Εντάσεως: Αποκλίσεις από την παρούσα προδιαγραφή Και λόγος αποκλίσεων :

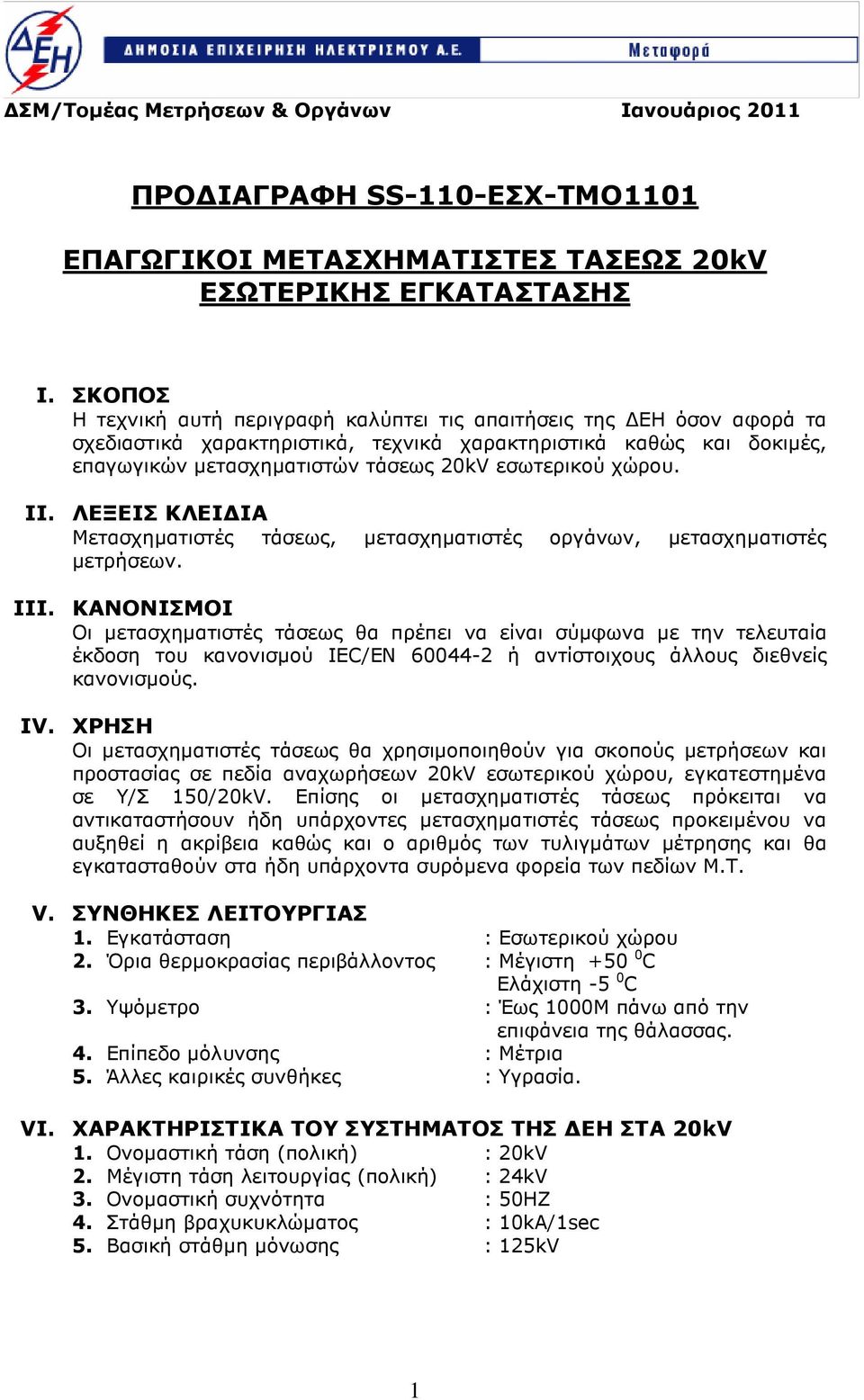

11 ΣΜ/Τοµέας Μετρήσεων & Οργάνων Ιανουάριος 2011 ΠΡΟ ΙΑΓΡΑΦΗ SS-110-ΕΣΧ-ΤΜΟ1101 ΕΠΑΓΩΓΙΚΟΙ ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΤΑΣΕΩΣ 20kV ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ I. ΣΚΟΠΟΣ Η τεχνική αυτή περιγραφή καλύπτει τις απαιτήσεις της ΕΗ όσον αφορά τα σχεδιαστικά χαρακτηριστικά, τεχνικά χαρακτηριστικά καθώς και δοκιµές, επαγωγικών µετασχηµατιστών τάσεως 20kV εσωτερικού χώρου. II. ΛΕΞΕΙΣ ΚΛΕΙ ΙΑ Μετασχηµατιστές τάσεως, µετασχηµατιστές οργάνων, µετασχηµατιστές µετρήσεων. III. ΚΑΝΟΝΙΣΜΟΙ Οι µετασχηµατιστές τάσεως θα πρέπει να είναι σύµφωνα µε την τελευταία έκδοση του κανονισµού IEC/ΕΝ ή αντίστοιχους άλλους διεθνείς κανονισµούς. IV. ΧΡΗΣΗ Οι µετασχηµατιστές τάσεως θα χρησιµοποιηθούν για σκοπούς µετρήσεων και προστασίας σε πεδία αναχωρήσεων 20kV εσωτερικού χώρου, εγκατεστηµένα σε Υ/Σ 150/20kV. Επίσης οι µετασχηµατιστές τάσεως πρόκειται να αντικαταστήσουν ήδη υπάρχοντες µετασχηµατιστές τάσεως προκειµένου να αυξηθεί η ακρίβεια καθώς και ο αριθµός των τυλιγµάτων µέτρησης και θα εγκατασταθούν στα ήδη υπάρχοντα συρόµενα φορεία των πεδίων Μ.Τ. V. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 1. Εγκατάσταση : Εσωτερικού χώρου 2. Όρια θερµοκρασίας περιβάλλοντος : Μέγιστη C Ελάχιστη -5 0 C 3. Υψόµετρο : Έως 1000Μ πάνω από την επιφάνεια της θάλασσας. 4. Επίπεδο µόλυνσης : Μέτρια 5. Άλλες καιρικές συνθήκες : Υγρασία. VI. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΤΗΣ ΕΗ ΣΤΑ 20kV 1. Ονοµαστική τάση (πολική) : 20kV 2. Μέγιστη τάση λειτουργίας (πολική) : 24kV 3. Ονοµαστική συχνότητα : 50ΗΖ 4. Στάθµη βραχυκυκλώµατος : 10kA/1sec 5. Βασική στάθµη µόνωσης : 125kV 1

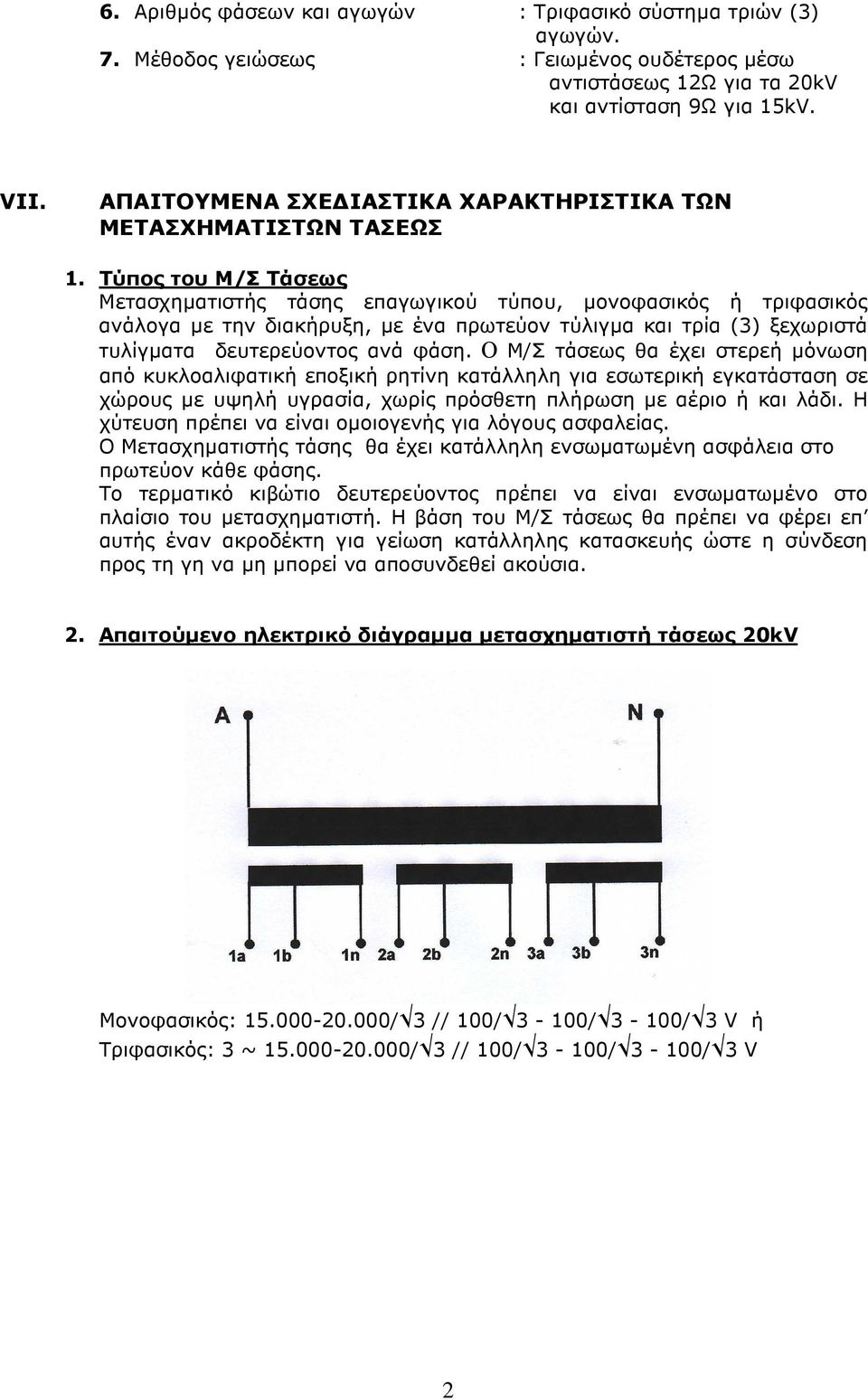

12 6. Αριθµός φάσεων και αγωγών : Τριφασικό σύστηµα τριών (3) αγωγών. 7. Μέθοδος γειώσεως : Γειωµένος ουδέτερος µέσω αντιστάσεως 12Ω για τα 20kV και αντίσταση 9Ω για 15kV. VII. ΑΠΑΙΤΟΥΜΕΝΑ ΣΧΕ ΙΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ ΤΑΣΕΩΣ 1. Τύπος του Μ/Σ Τάσεως Μετασχηµατιστής τάσης επαγωγικού τύπου, µονοφασικός ή τριφασικός ανάλογα µε την διακήρυξη, µε ένα πρωτεύον τύλιγµα και τρία (3) ξεχωριστά τυλίγµατα δευτερεύοντος ανά φάση. Ο Μ/Σ τάσεως θα έχει στερεή µόνωση από κυκλοαλιφατική εποξική ρητίνη κατάλληλη για εσωτερική εγκατάσταση σε χώρους µε υψηλή υγρασία, χωρίς πρόσθετη πλήρωση µε αέριο ή και λάδι. Η χύτευση πρέπει να είναι οµοιογενής για λόγους ασφαλείας. Ο Μετασχηµατιστής τάσης θα έχει κατάλληλη ενσωµατωµένη ασφάλεια στο πρωτεύον κάθε φάσης. Το τερµατικό κιβώτιο δευτερεύοντος πρέπει να είναι ενσωµατωµένο στο πλαίσιο του µετασχηµατιστή. Η βάση του Μ/Σ τάσεως θα πρέπει να φέρει επ αυτής έναν ακροδέκτη για γείωση κατάλληλης κατασκευής ώστε η σύνδεση προς τη γη να µη µπορεί να αποσυνδεθεί ακούσια. 2. Απαιτούµενο ηλεκτρικό διάγραµµα µετασχηµατιστή τάσεως 20kV Μονοφασικός: / 3 // 100/ 3-100/ 3-100/ 3 V ή Τριφασικός: 3 ~ / 3 // 100/ 3-100/ 3-100/ 3 V 2

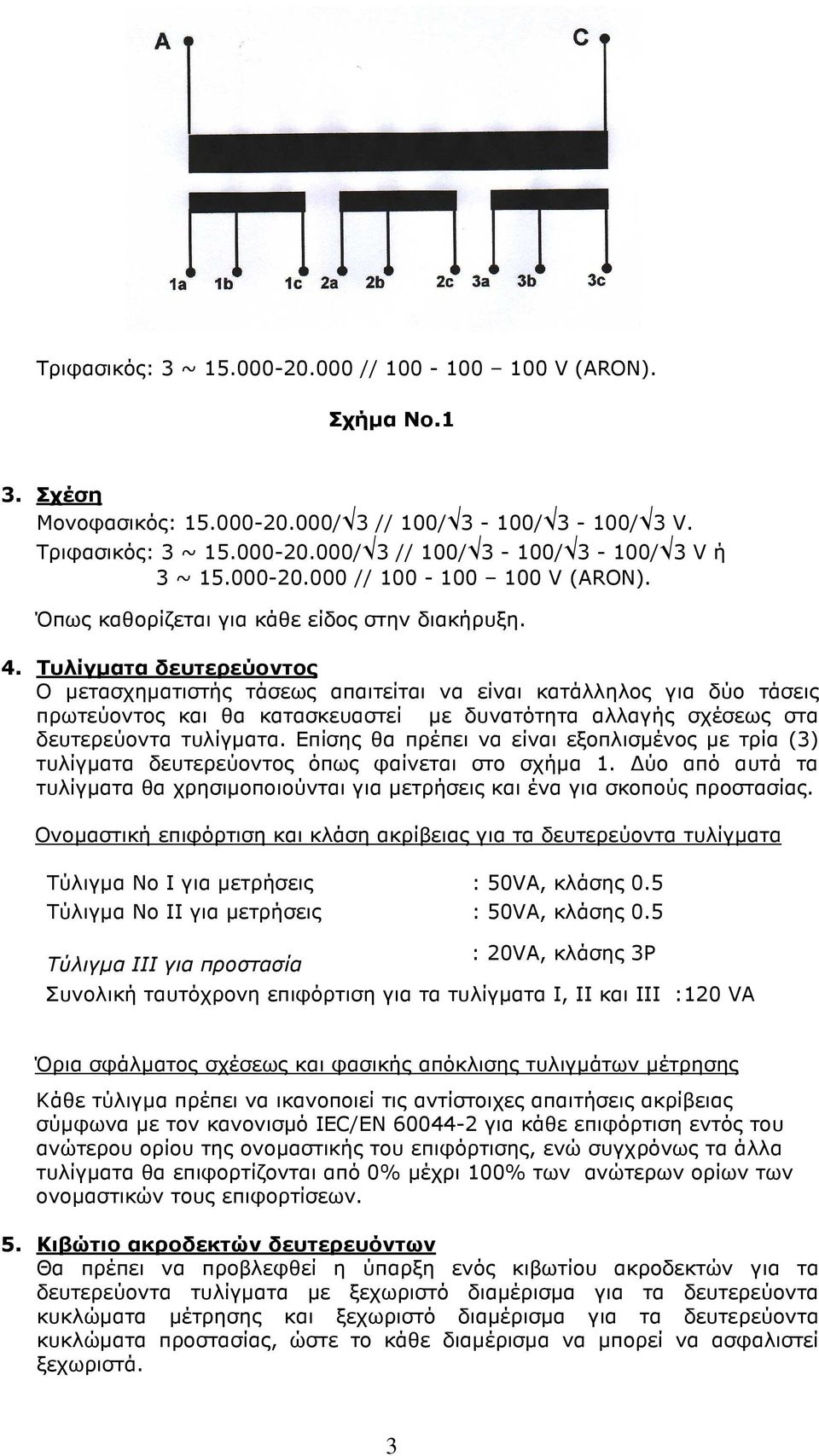

13 Τριφασικός: 3 ~ // V (ARON). Σχήµα Νο.1 3. Σχέση Μονοφασικός: / 3 // 100/ 3-100/ 3-100/ 3 V. Τριφασικός: 3 ~ / 3 // 100/ 3-100/ 3-100/ 3 V ή 3 ~ // V (ARON). Όπως καθορίζεται για κάθε είδος στην διακήρυξη. 4. Τυλίγµατα δευτερεύοντος Ο µετασχηµατιστής τάσεως απαιτείται να είναι κατάλληλος για δύο τάσεις πρωτεύοντος και θα κατασκευαστεί µε δυνατότητα αλλαγής σχέσεως στα δευτερεύοντα τυλίγµατα. Επίσης θα πρέπει να είναι εξοπλισµένος µε τρία (3) τυλίγµατα δευτερεύοντος όπως φαίνεται στο σχήµα 1. ύο από αυτά τα τυλίγµατα θα χρησιµοποιούνται για µετρήσεις και ένα για σκοπούς προστασίας. Ονοµαστική επιφόρτιση και κλάση ακρίβειας για τα δευτερεύοντα τυλίγµατα Τύλιγµα No I για µετρήσεις : 50VA, κλάσης 0.5 Τύλιγµα No IΙ για µετρήσεις : 50VA, κλάσης 0.5 Τύλιγµα ΙΙΙ για προστασία : 20VA, κλάσης 3P Συνολική ταυτόχρονη επιφόρτιση για τα τυλίγµατα Ι, II και ΙIΙ :120 VA Όρια σφάλµατος σχέσεως και φασικής απόκλισης τυλιγµάτων µέτρησης Κάθε τύλιγµα πρέπει να ικανοποιεί τις αντίστοιχες απαιτήσεις ακρίβειας σύµφωνα µε τον κανονισµό IEC/ΕΝ για κάθε επιφόρτιση εντός του ανώτερου ορίου της ονοµαστικής του επιφόρτισης, ενώ συγχρόνως τα άλλα τυλίγµατα θα επιφορτίζονται από 0% µέχρι 100% των ανώτερων ορίων των ονοµαστικών τους επιφορτίσεων. 5. Κιβώτιο ακροδεκτών δευτερευόντων Θα πρέπει να προβλεφθεί η ύπαρξη ενός κιβωτίου ακροδεκτών για τα δευτερεύοντα τυλίγµατα µε ξεχωριστό διαµέρισµα για τα δευτερεύοντα κυκλώµατα µέτρησης και ξεχωριστό διαµέρισµα για τα δευτερεύοντα κυκλώµατα προστασίας, ώστε το κάθε διαµέρισµα να µπορεί να ασφαλιστεί ξεχωριστά. 3

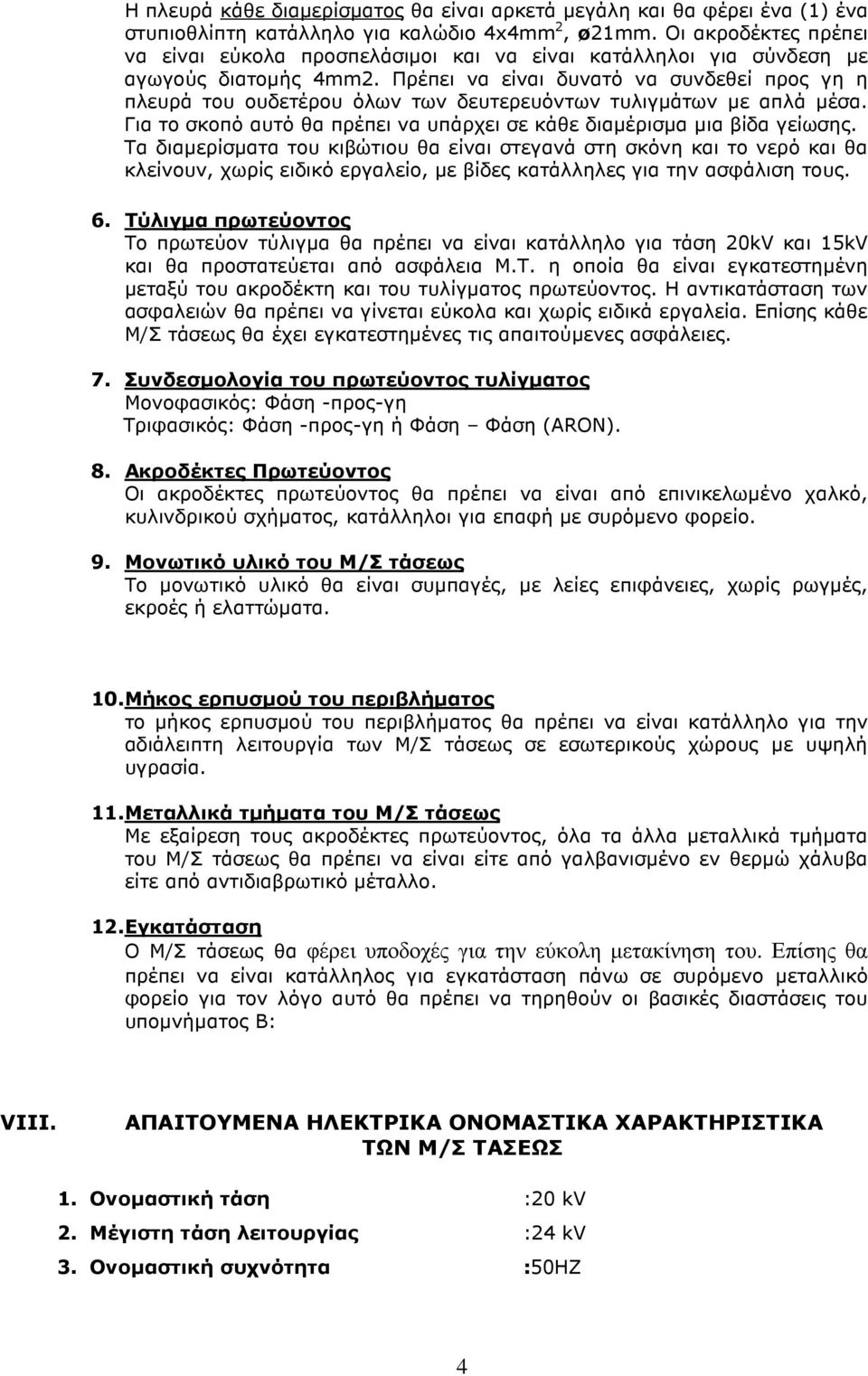

14 Η πλευρά κάθε διαµερίσµατος θα είναι αρκετά µεγάλη και θα φέρει ένα (1) ένα στυπιοθλίπτη κατάλληλο για καλώδιο 4x4mm 2, ø21mm. Οι ακροδέκτες πρέπει να είναι εύκολα προσπελάσιµοι και να είναι κατάλληλοι για σύνδεση µε αγωγούς διατοµής 4mm2. Πρέπει να είναι δυνατό να συνδεθεί προς γη η πλευρά του ουδετέρου όλων των δευτερευόντων τυλιγµάτων µε απλά µέσα. Για το σκοπό αυτό θα πρέπει να υπάρχει σε κάθε διαµέρισµα µια βίδα γείωσης. Τα διαµερίσµατα του κιβώτιου θα είναι στεγανά στη σκόνη και το νερό και θα κλείνουν, χωρίς ειδικό εργαλείο, µε βίδες κατάλληλες για την ασφάλιση τους. 6. Τύλιγµα πρωτεύοντος Το πρωτεύον τύλιγµα θα πρέπει να είναι κατάλληλο για τάση 20kV και 15kV και θα προστατεύεται από ασφάλεια Μ.Τ. η οποία θα είναι εγκατεστηµένη µεταξύ του ακροδέκτη και του τυλίγµατος πρωτεύοντος. Η αντικατάσταση των ασφαλειών θα πρέπει να γίνεται εύκολα και χωρίς ειδικά εργαλεία. Επίσης κάθε Μ/Σ τάσεως θα έχει εγκατεστηµένες τις απαιτούµενες ασφάλειες. 7. Συνδεσµολογία του πρωτεύοντος τυλίγµατος Μονοφασικός: Φάση -προς-γη Τριφασικός: Φάση -προς-γη ή Φάση Φάση (ARON). 8. Ακροδέκτες Πρωτεύοντος Οι ακροδέκτες πρωτεύοντος θα πρέπει να είναι από επινικελωµένο χαλκό, κυλινδρικού σχήµατος, κατάλληλοι για επαφή µε συρόµενο φορείο. 9. Μονωτικό υλικό του Μ/Σ τάσεως Το µονωτικό υλικό θα είναι συµπαγές, µε λείες επιφάνειες, χωρίς ρωγµές, εκροές ή ελαττώµατα. 10. Μήκος ερπυσµού του περιβλήµατος το µήκος ερπυσµού του περιβλήµατος θα πρέπει να είναι κατάλληλο για την αδιάλειπτη λειτουργία των Μ/Σ τάσεως σε εσωτερικούς χώρους µε υψηλή υγρασία. 11. Μεταλλικά τµήµατα του Μ/Σ τάσεως Με εξαίρεση τους ακροδέκτες πρωτεύοντος, όλα τα άλλα µεταλλικά τµήµατα του Μ/Σ τάσεως θα πρέπει να είναι είτε από γαλβανισµένο εν θερµώ χάλυβα είτε από αντιδιαβρωτικό µέταλλο. 12. Εγκατάσταση Ο Μ/Σ τάσεως θα φέρει υποδοχές για την εύκολη µετακίνηση του. Επίσης θα πρέπει να είναι κατάλληλος για εγκατάσταση πάνω σε συρόµενο µεταλλικό φορείο για τον λόγο αυτό θα πρέπει να τηρηθούν οι βασικές διαστάσεις του υποµνήµατος Β: VIII. ΑΠΑΙΤΟΥΜΕΝΑ ΗΛΕΚΤΡΙΚΑ ΟΝΟΜΑΣΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΩΝ Μ/Σ ΤΑΣΕΩΣ 1. Ονοµαστική τάση :20 kv 2. Μέγιστη τάση λειτουργίας :24 kv 3. Ονοµαστική συχνότητα :50HZ 4

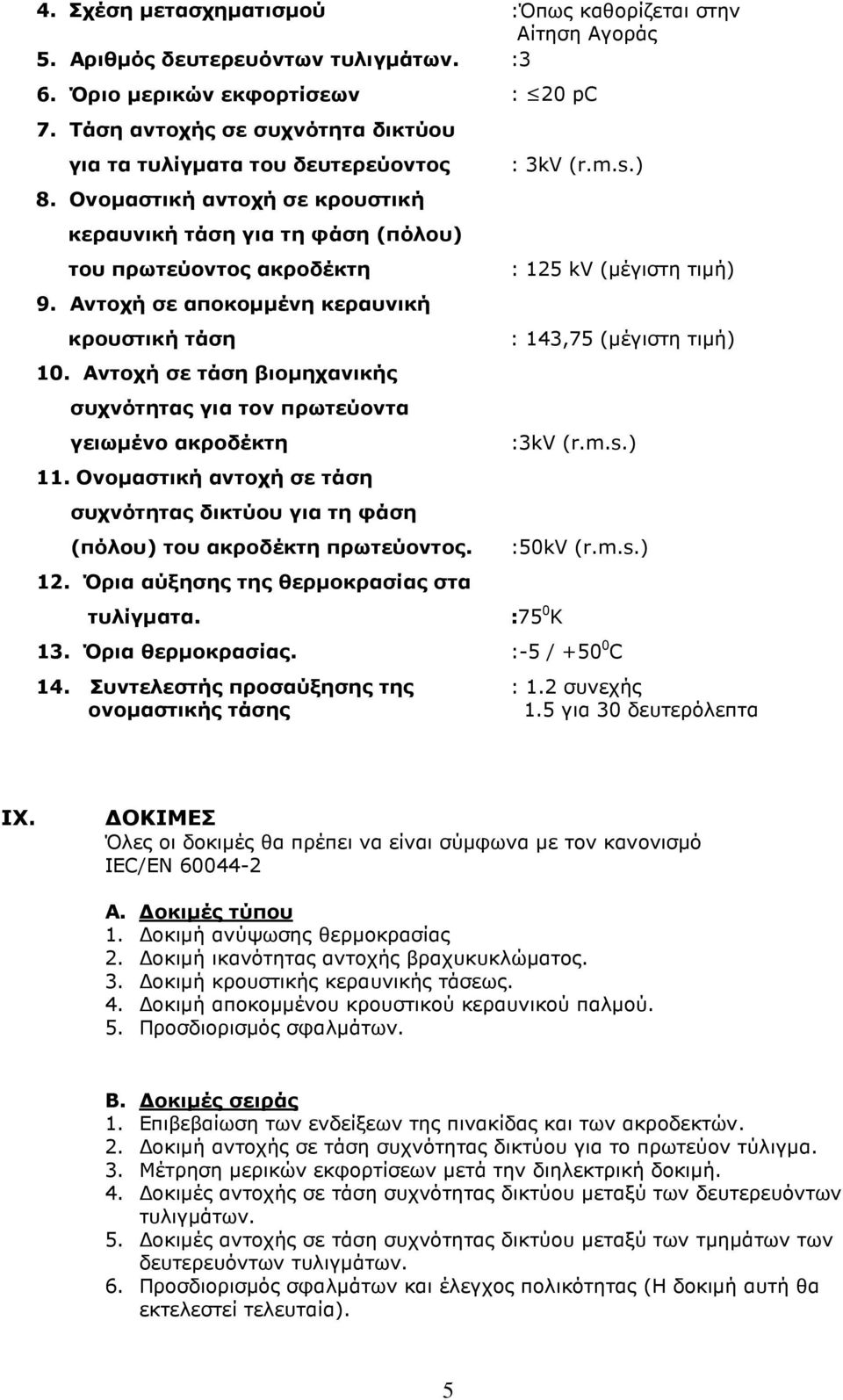

15 4. Σχέση µετασχηµατισµού :Όπως καθορίζεται στην Αίτηση Αγοράς 5. Αριθµός δευτερευόντων τυλιγµάτων. :3 6. Όριο µερικών εκφορτίσεων : 20 pc 7. Τάση αντοχής σε συχνότητα δικτύου για τα τυλίγµατα του δευτερεύοντος 8. Ονοµαστική αντοχή σε κρουστική κεραυνική τάση για τη φάση (πόλου) του πρωτεύοντος ακροδέκτη 9. Αντοχή σε αποκοµµένη κεραυνική κρουστική τάση 10. Αντοχή σε τάση βιοµηχανικής συχνότητας για τον πρωτεύοντα γειωµένο ακροδέκτη 11. Ονοµαστική αντοχή σε τάση συχνότητας δικτύου για τη φάση (πόλου) του ακροδέκτη πρωτεύοντος. 12. Όρια αύξησης της θερµοκρασίας στα τυλίγµατα. : 3kV (r.m.s.) : 125 kv (µέγιστη τιµή) : 143,75 (µέγιστη τιµή) :3kV (r.m.s.) :50kV (r.m.s.) :75 0 Κ 13. Όρια θερµοκρασίας. :-5 / C 14. Συντελεστής προσαύξησης της ονοµαστικής τάσης : 1.2 συνεχής 1.5 για 30 δευτερόλεπτα IX. ΟΚΙΜΕΣ Όλες οι δοκιµές θα πρέπει να είναι σύµφωνα µε τον κανονισµό IEC/ΕΝ Α. οκιµές τύπου 1. οκιµή ανύψωσης θερµοκρασίας 2. οκιµή ικανότητας αντοχής βραχυκυκλώµατος. 3. οκιµή κρουστικής κεραυνικής τάσεως. 4. οκιµή αποκοµµένου κρουστικού κεραυνικού παλµού. 5. Προσδιορισµός σφαλµάτων. Β. οκιµές σειράς 1. Επιβεβαίωση των ενδείξεων της πινακίδας και των ακροδεκτών. 2. οκιµή αντοχής σε τάση συχνότητας δικτύου για το πρωτεύον τύλιγµα. 3. Μέτρηση µερικών εκφορτίσεων µετά την διηλεκτρική δοκιµή. 4. οκιµές αντοχής σε τάση συχνότητας δικτύου µεταξύ των δευτερευόντων τυλιγµάτων. 5. οκιµές αντοχής σε τάση συχνότητας δικτύου µεταξύ των τµηµάτων των δευτερευόντων τυλιγµάτων. 6. Προσδιορισµός σφαλµάτων και έλεγχος πολικότητας (Η δοκιµή αυτή θα εκτελεστεί τελευταία). 5

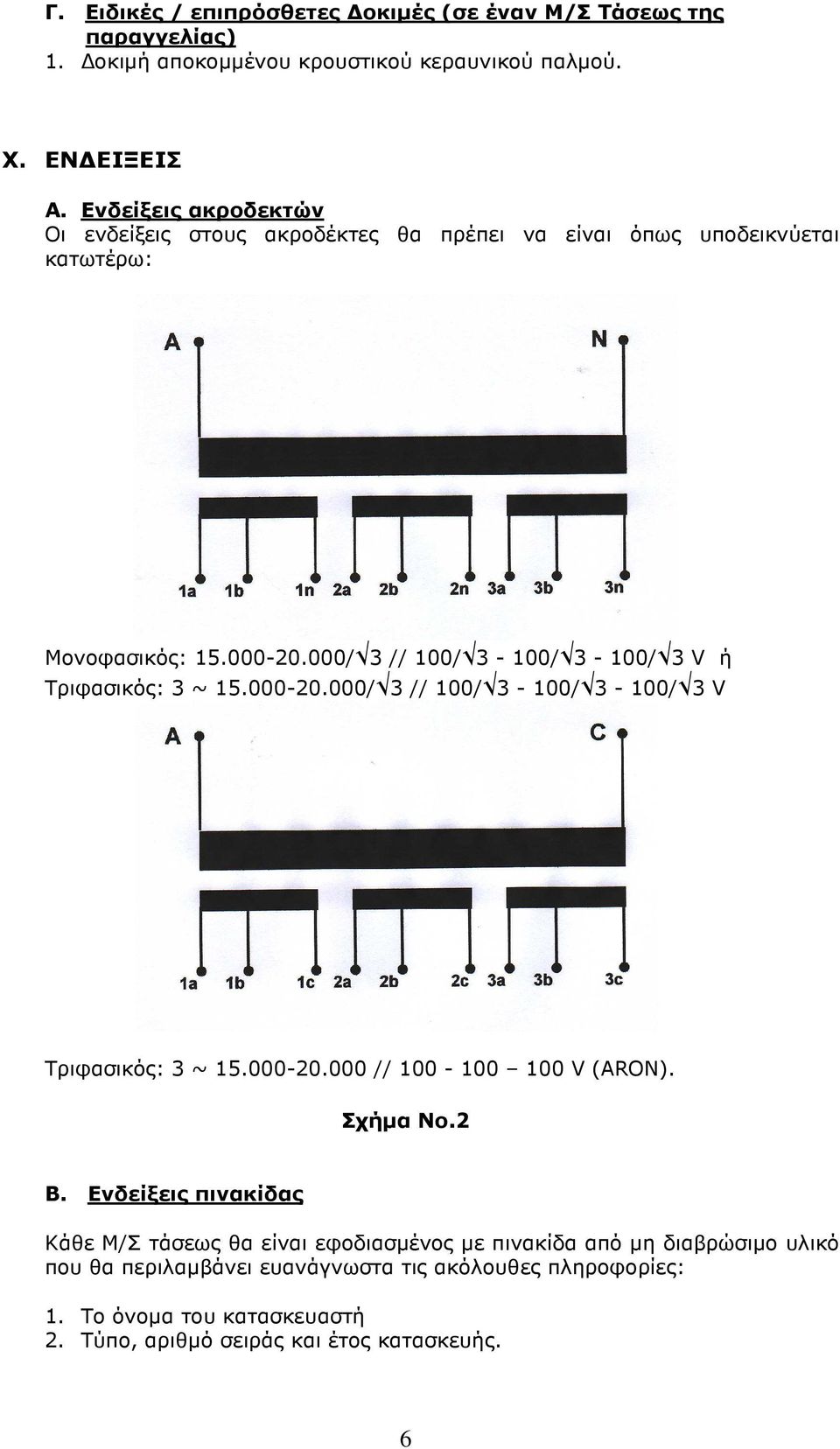

16 Γ. Ειδικές / επιπρόσθετες οκιµές (σε έναν Μ/Σ Τάσεως της παραγγελίας) 1. οκιµή αποκοµµένου κρουστικού κεραυνικού παλµού. X. ΕΝ ΕΙΞΕΙΣ A. Ενδείξεις ακροδεκτών Οι ενδείξεις στους ακροδέκτες θα πρέπει να είναι όπως υποδεικνύεται κατωτέρω: Μονοφασικός: / 3 // 100/ 3-100/ 3-100/ 3 V ή Τριφασικός: 3 ~ / 3 // 100/ 3-100/ 3-100/ 3 V Τριφασικός: 3 ~ // V (ARON). Σχήµα Νο.2 Β. Ενδείξεις πινακίδας Κάθε Μ/Σ τάσεως θα είναι εφοδιασµένος µε πινακίδα από µη διαβρώσιµο υλικό που θα περιλαµβάνει ευανάγνωστα τις ακόλουθες πληροφορίες: 1. Το όνοµα του κατασκευαστή 2. Τύπο, αριθµό σειράς και έτος κατασκευής. 6

17 3. Ονοµαστική τάση πρωτεύοντος και δευτερεύοντος. 4. Ονοµαστική συχνότητα. 5. Η ονοµαστική στάθµη µόνωσης 6. Ονοµαστική ισχύ εξόδου και η αντίστοιχη κλάση ακριβείας των δευτερευόντων τυλιγµάτων. 7. Μέγιστη τάση. 8. Συντελεστή προσαύξησης ονοµαστικής τάσης και τον αντίστοιχο ονοµαστικό χρόνο. 9. Σχέδιο αλλαγής σχέσης και συνδεσµολογίας δευτερευόντων τυλιγµάτων. XI. ΣΤΟΙΧΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΥΠΟΒΑΛΟΥΝ ΟΙ ΣΥΜΜΕΤΕΧΟΝΤΕΣ ΣΤΟΝ ΙΑΓΩΝΙΣΜΟ 1. Όλοι οι συµµετέχοντες στο διαγωνισµό θα πρέπει να υποβάλουν όλα τα τεχνικά δεδοµένα που ζητούνται στο συνηµµένο «ΠΑΡΑΡΤΗΜΑ Α» της παρούσας προδιαγραφής, καθώς επίσης κάθε προτεινόµενη απόκλιση από την παρούσα προδιαγραφή αιτιολογώντας την ύπαρξη των αποκλίσεων αυτών. Η µη συµµόρφωση µε αυτήν την απαίτηση θα αποτελεί επαρκή λόγο για την απόρριψη της προσφοράς. 2. Τεχνικά φυλλάδια και σηµειώσεις οδηγιών των προσφερόµενων Μ/Σ τάσεως, τα οποία θα βοηθήσουν στην διαδικασία της τεχνικής κρίσης. 3. Τεχνικά στοιχεία και χαρακτηριστικά για το λάδι που χρησιµοποιείται στον Μ/Σ τάσεως. 4. Γενικά σχέδια διαστάσεων του Μ/Σ τάσεως, ενδείξεις των ακροδεκτών, καθώς και κάθε άλλη πληροφορία, σχέδια και δεδοµένα για την πλήρη περιγραφή των προσφερόµενων µετασχηµατιστών τάσεως. 5. Οτιδήποτε πιστοποιητικά για δοκιµές τύπου ή τις επιπρόσθετες δοκιµές όπως καθορίζονται στην παρούσα προδιαγραφή. Αποδοχή ή όχι έγκειται στην κρίση της ΕΗ. XII. ΣΤΟΙΧΕΙΑ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΥΠΟΒΑΛΕΙ Ο ΕΠΙΤΥΧΩΝ ΣΤΟ ΙΑΓΩΝΙΣΜΟ Μετά την υπογραφή της σύµβασης ο επιτυχών στο διαγωνισµό και πριν την παραγωγή του εξοπλισµού, θα πρέπει να υποβάλλει (3) τρεις σειρές σχεδίων για έγκριση πριν την κατασκευή των Μ/Σ τάσεως. Τα σχέδια θα πρέπει να περιλαµβάνουν λεπτοµερές σχέδιο των εξωτερικών διαστάσεων, λεπτοµερές σχέδιο της βάσεως, σχέδια ηλεκτρικών συρµατώσεων και σχέδια µε τις ενδείξεις των ακροδεκτών. Τα σχέδια των εξωτερικών διαστάσεων (διαστασιολογικά) θα πρέπει να περιλαµβάνουν όλες τις απαραίτητες πληροφορίες, έτσι ώστε να µπορεί η ΕΗ να ελέγξει την στήριξη και την καταλληλότητα των Μ/Σ τάσεως, επειδή πρόκειται να αντικαταστήσουν ήδη υπάρχοντες µετασχηµατιστές τάσεως προκειµένου να αυξηθεί η ακρίβεια καθώς και ο αριθµός των τυλιγµάτων µέτρησης και θα εγκατασταθούν στα ήδη υπάρχοντα συρόµενα φορεία των πεδίων Μ.Τ. XIII. ΣΥΣΚΕΥΑΣΙΑ Οι Μ/Σ τάσεως θα πρέπει να συσκευάζονται µέσα σε ξύλινα κιβώτια στιβαρής κατασκευής ως εξής: Μονοφασικοί: Έξι (6) µονοφασικοί Μ/Σ τάσεως ανά κιβώτιο. Τριφασικοί: : ύο (2) Μ/Σ τάσεως ανά κιβώτιο. 7

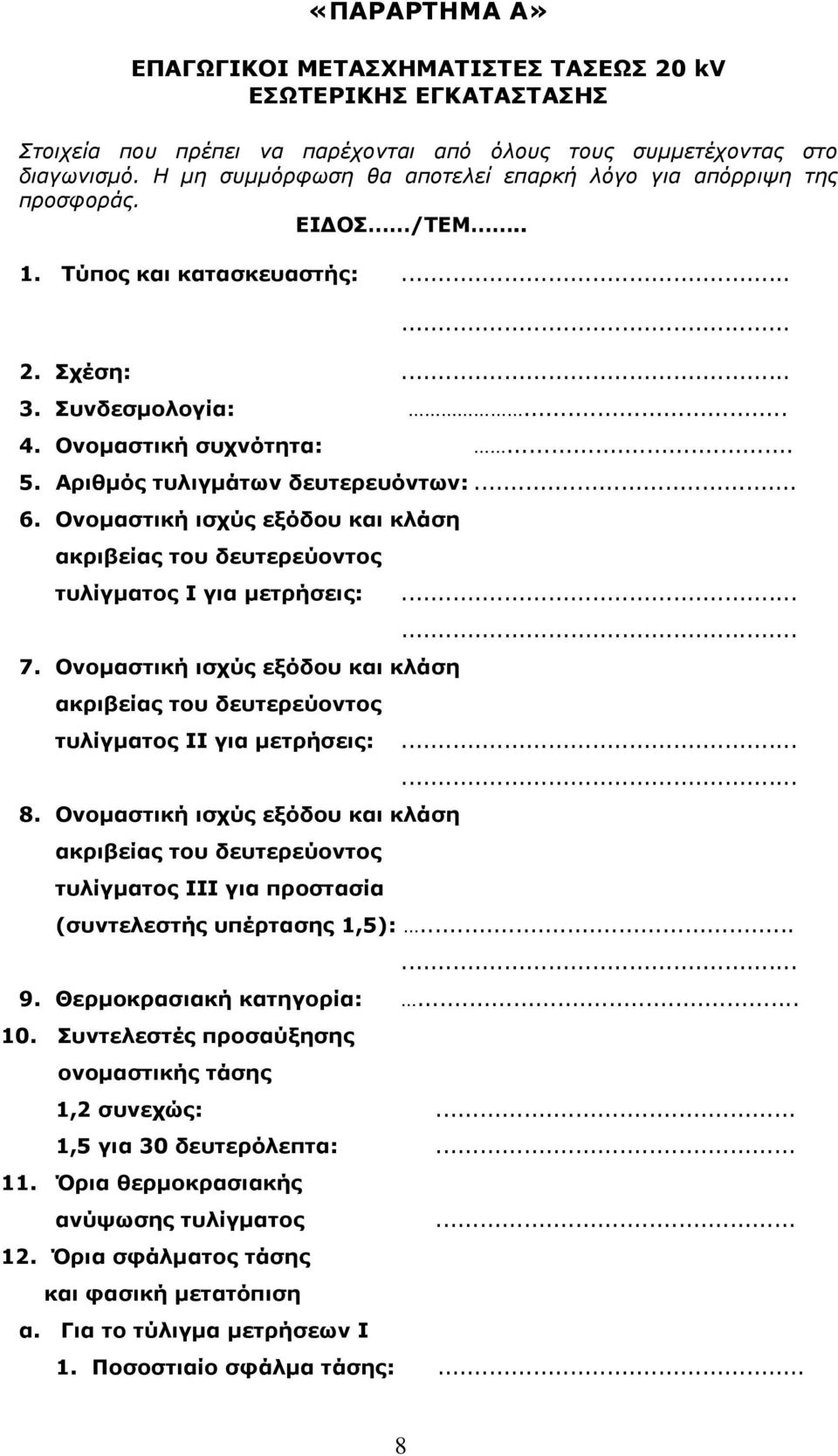

18 «ΠΑΡΑΡΤΗΜΑ Α» ΕΠΑΓΩΓΙΚΟΙ ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΤΑΣΕΩΣ 20 kv ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Στοιχεία που πρέπει να παρέχονται από όλους τους συµµετέχοντας στο διαγωνισµό. Η µη συµµόρφωση θα αποτελεί επαρκή λόγο για απόρριψη της προσφοράς. ΕΙ ΟΣ /ΤΕΜ.. 1. Τύπος και κατασκευαστής: Σχέση: Συνδεσµολογία: Ονοµαστική συχνότητα: Αριθµός τυλιγµάτων δευτερευόντων: Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος τυλίγµατος Ι για µετρήσεις: Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος... τυλίγµατος ΙΙ για µετρήσεις: Ονοµαστική ισχύς εξόδου και κλάση ακριβείας του δευτερεύοντος τυλίγµατος ΙΙΙ για προστασία... (συντελεστής υπέρτασης 1,5): Θερµοκρασιακή κατηγορία: Συντελεστές προσαύξησης ονοµαστικής τάσης 1,2 συνεχώς: 1,5 για 30 δευτερόλεπτα: 11. Όρια θερµοκρασιακής ανύψωσης τυλίγµατος 12. Όρια σφάλµατος τάσης και φασική µετατόπιση α. Για το τύλιγµα µετρήσεων Ι 1. Ποσοστιαίο σφάλµα τάσης:. 8

19 2. Φασική µετατόπιση: β. Για το τύλιγµα µετρήσεων ΙΙ 1. Ποσοστιαίο σφάλµα τάσης: 2. Φασική µετατόπιση: γ. Για το τύλιγµα προστασίας ΙΙΙ 1. Ποσοστιαίο σφάλµα τάσης: Φασική µετατόπιση: 13. Αντοχή σε τάση συχνότητας δικτύου του πρωτεύοντος τυλίγµατος: 14. Αντοχή σε κεραυνική κρουστική τάση για το πρωτεύον τύλιγµα: 15. Τάση αντοχής συχνότητας δικτύου του πρωτεύοντος ακροδέκτη που γειώνεται: Αντοχή σε τάση συχνότητας δικτύου των δευτερευόντων τυλιγµάτων: Επιτρεπτό επίπεδο µερικών Εκφορτίσεων: 18. Αντοχή σε αποκοµµένη κρουστική κεραυνική τάση: 19. Τύπος του περιβλήµατος: 20. Περιγραφή των ακροδεκτών πρωτεύοντος: 21. Περιγραφή του τερµατικού κιβωτίου για τους ακροδέκτες των δευτερευόντων: Περιγραφή των µεταλλικών τµηµάτων του πλαισίου: 9

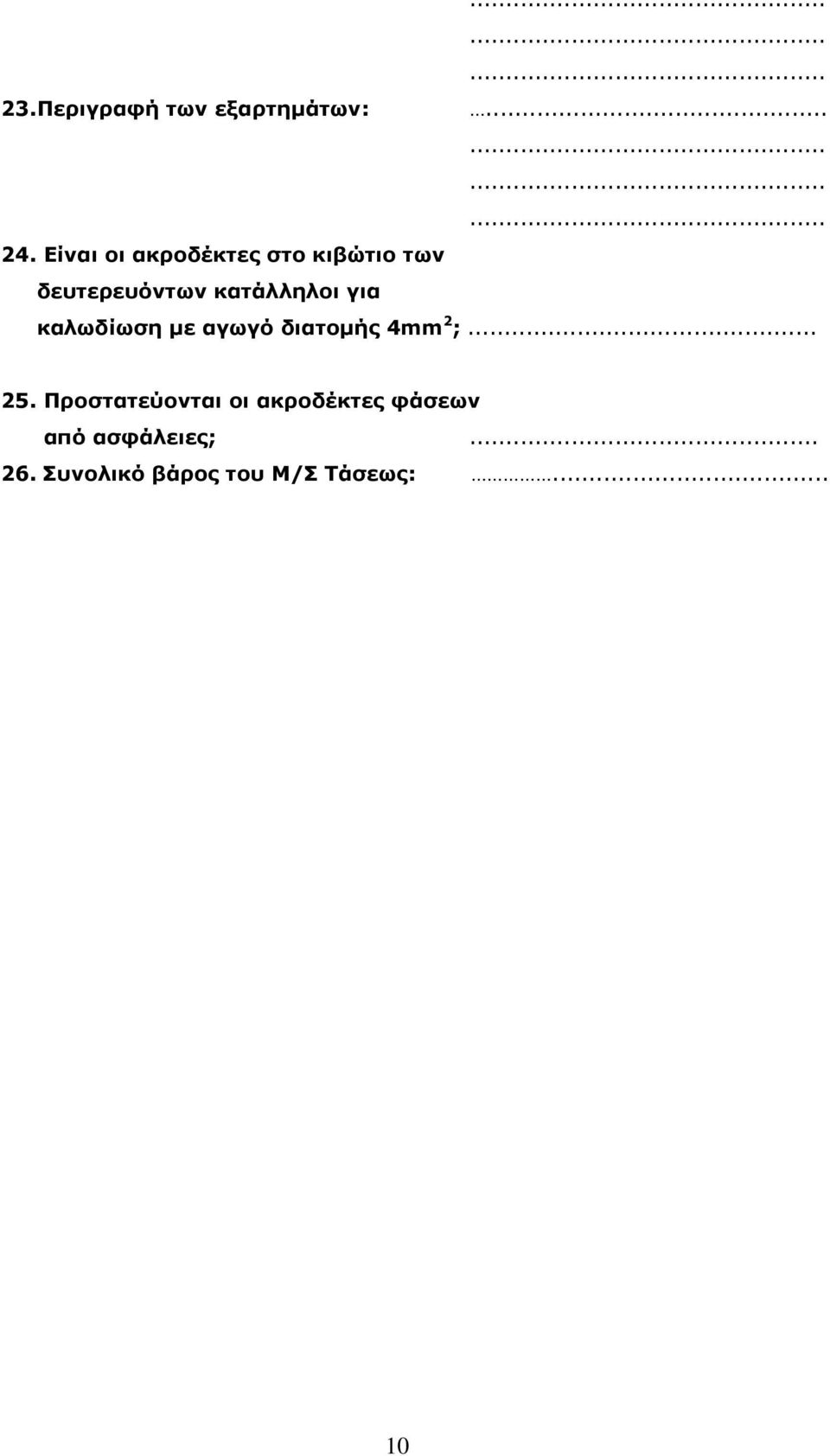

20 23. Περιγραφή των εξαρτηµάτων: Είναι οι ακροδέκτες στο κιβώτιο των δευτερευόντων κατάλληλοι για καλωδίωση µε αγωγό διατοµής 4mm 2 ; Προστατεύονται οι ακροδέκτες φάσεων από ασφάλειες; Συνολικό βάρος του Μ/Σ Τάσεως:... 10

21 150,0 mm 130,0 mm Φ9 MAX 180 mm 195,0 mm 15,0 mm 303,0 mm 522,0 mm 225,0 mm 50,0 mm ΣΧΕ ΙΟ: 20kV-VT-1Φ

22 517,0 mm ΜΑΧ 338 mm MAX Φ 80 mm 230,0 mm 300,0 mm 5,0 mm 225,0 mm 260,0 mm ΣΧΕ ΙΟ: 20kV-VT-1Φ

23 570,0 mm 550,0 mm MAX 526 mm Φ9 15,0 mm 307,0 mm 517,0 mm 225,0 mm 195,0 mm 50,0 mm 210,0 mm 210,0 mm ΣΧΕ ΙΟ: 20kV-VT-3Φ

24 517,0 mm MAX 216 mm ΜΑΧ 340 mm MAX Φ 80 mm 300,0 mm 295,0 mm 5,0 mm 225,0 mm 286,0 mm ΣΧΕ ΙΟ: 20kV-VT-3Φ

25 200,0 mm 175,0 mm 15 mm 40 mm 22,5 mm Φ10 P2 290,0 mm 225,0 mm P1 42,5 mm 175,0 mm Φ18,0 mm ΜΑΧ 200 mm ΣΧΕ ΙΟ: 20kV-CT-N

26 515,0 mm 72,0 mm MAX 340 mm 75,0 mm P1 P2 15,0 mm 225,0 mm MAX 280 mm 5 mm 103,0 mm 290,0 mm 130,0 mm ΣΧΕ ΙΟ: 20kV-CT-N

27

28 180,0 mm 110,0 mm Φ9 15 mm 280,0 mm 245,0 mm MAX 340 mm 40mm 15mm 20 mm Φ18,0 mm 150,0 mm MAX 195 mm ΣΧΕ ΙΟ: 20kV-CT-L

29 390,0 mm 15,0 mm P1 370,0 mm P2 95,0 mm 225,0 mm 75 mm MAX 290 mm 5,0 mm 280,0 mm 125,0 mm ΣΧΕ ΙΟ: 20kV-CT-L
