1 Η Hamilton διαθέτει ηλεκτρόδια μέτρησης ph που χαρακτηρίζονται από την υψηλή ποιότητα κατασκευής, την ακρίβεια στις μετρήσεις και τη μεγάλη διάρκεια ζωής. Η εμπειρία και η επιστημονική γνώση ώθησε την Hamilton στο να προσφέρει λύσεις στην κατασκευή των ηλεκτροδίων για καλύτερες, ακριβέστερες και οικονομικότερες μετρήσεις. Έτσι λοιπόν, αναπτύχθηκαν τα ηλεκτρόδια τύπου SINGLE PORE, οι πολυμερικοί ηλεκτρολύτες POLISOLVE και POLISOLVE PLUS, καθώς και το ηλεκτρόδιο αναφοράς EVEREF. Ηλεκτρόδια με διάφραγμα τύπου SINGLE PORE Τα ηλεκτρόδια αυτού του τύπου προσφέρουν γρήγορη και αξιόπιστη μέτρηση και πλεονεκτούν έναντι των άλλων λόγω του διαφράγματος που διαθέτουν. Τη θέση των μικροσκοπικών πόρων του κεραμικού διαφράγματος παίρνει ένας πόρος 200 φορές μεγαλύτερος σε διατομή που είναι πρακτικά αδύνατον να φράξει. Ηλεκτρολύτες POLISOLVE και POLISOLVE PLUS Η Hamilton πέτυχε την ανάπτυξη των καινοτόμων πολυμερικών ηλεκτρολυτών POLISOLVE και POLISOLVE PLUS που μπορούν να χρησιμοποιηθούν σε ολόκληρη την περιοχή μέτρησης ph (0-14) και θερμοκρασίας από -10 έως 130 0C. Ο ηλεκτρολύτης POLISOLVE είναι συμβατός με τους περισσότερους οργανικούς διαλύτες και δεν περιέχει ακρυλαμίδιο. Ο συνδυασμός του ηλεκτρολύτη POLISOLVE με το διάφραγμα τύπου SINGLE PORE στο ηλεκτρόδιο το καθιστούν εξαιρετικά ευέλικτο και κατάλληλο για μετρήσεις σε ένα ευρύ φάσμα εφαρμογών όπως για παράδειγμα σε υπόγεια ύδατα και ψυκτικά, σε διαλύματα που περιέχουν χρωστικές, σε εναιωρήματα, σε λουτρά γαλβανισμού, σε δείγματα με λίπη και έλαια και σε διαλύματα πρωτεϊνών. Ηλεκτρόδιο αναφοράς EVEREF Η διάρκεια ζωής του ηλεκτροδίου εξαρτάται άμεσα από το ηλεκτρόδιο αναφοράς. Τα ηλεκτρόδια Hamilton διαθέτουν ηλεκτρόδιο αναφοράς EVEREF το οποίο αποτρέπει την απώλεια του χλωριούχου αργύρου όταν υπάρχει διακύμανση της θερμοκρασίας. 1

2 Ηλεκτρόδια Liq-Glass Τα ηλεκτρόδια Liq-Glass είναι γυάλινα ηλεκτρόδια γενικής χρήσεως με υψηλή χημική ανθεκτικότητα και κατάλληλα για χρήση σε όξινες/βασικές τιτλοδοτήσεις. Λόγω του ηλεκτροδίου αναφοράς EVEREF, τα ηλεκτρόδια εμφανίζουν εξαιρετική συμπεριφορά ακόμα και σε διακυμάνσεις θερμοκρασίας. Χαρακτηριστικά ph 0 έως 14 T. Range -10 έως 100 C Ηλεκτρολύτης Υλικό κατασκευής Διάφραγμα Ηλεκτρόδιο Αναφοράς 3 Μ KCl (επαναπληρούμενο) Γυαλί Κεραμικό Everef Περιγραφή Part No Εφαρμογές χόλια LIQ-GLASS Γενικές εφαρμογές LIQ-GLASS BNC Με ενσωματωμένο καλώδιο BNC LIQ-GLASS DIN Με ενσωματωμένο καλώδιο DIN LIQ-GLASS TEMP BNC LIQ-GLASS TEMP DIN LIQ-GLASS TEMP LEMO Με ενσωματωμένο αισθητήρα θερμοκρασίας Με ενσωματωμένο αισθητήρα θερμοκρασίας Με ενσωματωμένο αισθητήρα θερμοκρασίας LIQ-GLASS ORP Για μέτρηση δυναμικού οξειδοαναγωγής LIQ-GLASS KNICK Για συσκευές Knick 2

3 Ηλεκτρόδια POLILYTE Lab Τα ηλεκτρόδια POLILYTE Lab είναι φτιαγμένα από γυαλί εύκολο στον καθαρισμό. Προσφέρουν ακριβείς μετρήσεις και έχουν μεγάλο χρόνο ζωής χάρη στον νέο στερεό πολυμερικό ηλεκτρολύτη POLISOLVE που διαθέτουν. Επίσης το διάφραγμα SINGLE PORE είναι πρακτικά αδύνατο να φράξει. Είναι κατάλληλα για τα πιο απαιτητικά δείγματα. Χαρακτηριστικά ph 0 έως 14 T.Range -10 έως 80 C Ηλεκτρολύτης Υλικό κατασκευής Διάφραγμα Ηλεκτρόδιο Αναφοράς Polisolve (Χωρίς επαναπλήρωση) Γυαλί Single Pore Everef Περιγραφή Part No Εφαρμογές χόλια POLILYTE Lab Γενικές εφαρμογές POLILYTE Lab TEMP BNC POLILYTE Lab TEMP DIN POLILYTE Lab TEMP LEMO Με ενσωματωμένο αισθητήρα θερμοκρασίας Με ενσωματωμένο αισθητήρα θερμοκρασίας Με ενσωματωμένο αισθητήρα θερμοκρασίας 3

4 Ηλεκτρόδια POLYPLAST Τα ηλεκτρόδια POLYPLAST προσφέρουν πολύ γρήγορες και ακριβείς μετρήσεις. Φτιαγμένα από συμπαγές πλαστικό υλικό, δεν χρειάζονται επαναπλήρωση με ηλεκτρολύτη και έχουν μεγάλη διάρκεια ζωής. Παρέχονται σε όλους τους τύπους συνδέσεων. Χαρακτηριστικά ph 0 έως 14 Τ. Range 0 έως 60 C Ηλεκτρολύτης Υλικό κατασκευής Διάφραγμα Ηλεκτρόδιο Αναφοράς Polisolve (Χωρίς επαναπλήρωση) Πλαστικό Single Pore Ag/AgCl Περιγραφή Part No Εφαρμογές χόλια POLYPLAST Γενικές εφαρμογές POLYPLAST BNC Με ενσωματωμένο καλώδιο BNC POLYPLAST TEMP BNC POLYPLAST TEMP DIN Με ενσωματωμένο αισθητήρα θερμοκρασίας Με ενσωματωμένο αισθητήρα θερμοκρασίας POLYPLAST TEMP LEMO Με ενσωματωμένο αισθητήρα θερμοκρασίας POLYPLAST KNICK Για φορητά phμετρα Knick POLYPLAST ORP Για μέτρηση δυναμικού οξειδοαναγωγής 4

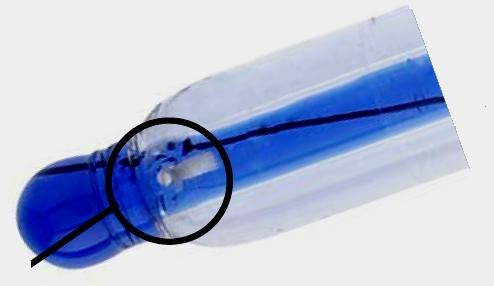

5 POLYPLAST ORP BNC Για μέτρηση δυναμικού οξειδοαναγωγής Ηλεκτρόδια Single Pore Tα ηλεκτρόδια Single Pore είναι η άριστη επιλογή για εξαιρετικής ακρίβειας μετρήσεις ακόμα και σε κρίσιμα δείγματα. Λόγω του ειδικού σχεδιασμού Single Pore παρουσιάζουν εξαιρετικά υψηλές αποδόσεις όσον αφορά την ακρίβεια και το χρόνο απόκρισης. Μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών, όπως σε αιωρήματα, δείγματα με χαμηλή ιονική ισχύ κ.α. Το διάγραγμά τους αποτελείται από πόρους που είναι 200 φορές μεγαλύτεροι από το κεραμικό διάφραγμα, που το καθιστά σχεδόν αδύνατο να φράξει. Χαρακτηριστικά ph 0 έως 14 T.Range 0 έως 100 C Ηλεκτρολύτης Skylyte (Με επαναπλήρωση) Υλικό κατασκευής Γυαλί Διάφραγμα Single Pore Ηλεκτρόδιο Αναφοράς Everef Περιγραφή Part No Εφαρμογές χόλια SINGLE PORE GLASS Ευρύ φάσμα εφαρμογών 5

6 Ηλεκτρόδια τύπου Filltrode Τα ηλεκτρόδια τύπου Filltrode χάρη στην επίπεδη μεμβράνη που διαθέτουν είναι κατάλληλα για χρήση σε δείγματα με υψηλό ιξώδες. Επίσης έχουν διάφραγμα που μπορεί να καθαριστεί εύκολα χωρίς να φράζει. Χαρακτηριστικά ph 0 έως 14 T.Range 0 έως 60 C Ηλεκτρολύτης Skylyte Υλικό κατασκευής Πλαστικό Διάφραγμα Δαχτυλίδι Ηλεκτρόδιο Αναφοράς Everef Περιγραφή Part No Εφαρμογές χόλια FILLTRODE Δείγματα με υψηλό ιξώδες 6

7 Ηλεκτρόδια τύπου Flatrode Τα ηλεκτρόδια τύπου Flatrode διαθέτουν απόλυτα επίπεδη μεμβράνη γεγονός που τα καθιστά ιδανικά για μετρήσεις σε επιφάνειες, όπως χαρτί και πλάκες άγαρ. Οι μετρήσεις γίνονται σε μικρό χρόνο, χάρη στο διάφραγμα δαχτυλίδι που ενισχύει την επαφή του δείγματος με το ηλεκτρόδιο αναφοράς. Χαρακτηριστικά ph 0 έως 14 T.Range 0 έως 60 C Ηλεκτρολύτης Skylyte (Επαναπληρούμενο) Υλικό κατασκευής Πλαστικό Διάφραγμα Δαχτυλίδι Ηλεκτρόδιο Αναφοράς Everef Περιγραφή Part No Εφαρμογές χόλια FLATRODE Για μετρήσεις σε επιφάνειες 7

8 Ηλεκτρόδια τύπου Flushtrode Τα ηλεκτρόδια τύπου Flushtrode έχουν διάφραγμα που μπορεί να καθαριστεί εύκολα. Αυτός ο τύπος συνιστάται σε δείγματα με μεγάλο ιξώδες, αιωρήματα και γαλακτώματα, κρέμες, λίπη κλπ. Επίσης για δείγματα με χαμηλή αγωγιμότητα όπως επιφανειακό νερό, νερό βρύσης και αποσταγμένο νερό. Σε περίπτωση δειγμάτων με πρωτεΐνη ο κωδικός του ηλεκτροδίου είναι P/Ν: και ο ηλεκτρολύτης του είναι Protelyte. Χαρακτηριστικά ph 0 έως 14 T.Range -10 έως 80 C Ηλεκτρολύτης 3 Μ KCl ή Protelyte (P/N ) Υλικό κατασκευής Γυαλί Διάφραγμα Sleeve Ηλεκτρόδιο Αναφοράς Everef Περιγραφή Part No Εφαρμογές χόλια FLUSHTRODE Ευρύ φάσμα εφαρμογών FLUSHTRODE PROTELYTE Πρωτεϊνούχα δείγματα (5-85% νερό) 8

9 Ηλεκτρόδια για μετρήσεις μικρού όγκου Τα ηλεκτρόδια MINITRODE, BIOTRODE και SPINTRODE χρησιμοποιούνται για μετρήσεις σε μικρούς όγκους όπως φιαλίδια eppendorf, μικροτιτλομετρικές πλάκες, δοκιμαστικούς σωλήνες NMR, κλπ. Τα BIOTRODE λόγω του ηλεκτρολύτη Protelyte ο οποίος αποτρέπει τη φραγή του διαφράγματος είναι ιδανικά για χρήση σε διαλύματα που περιέχουν πρωτεΐνη. Τα SPINTRODE μπορούν να πραγματοποιήσουν μετρήσεις ακόμα και σε μόλις 7mm εμβάπτιση. Χαρακτηριστικά MINIITRODE BIOTRODE SPINTRIDE ph 0 έως 14 0 έως 14 0 έως 14 T.Range 0 έως 100 C 0 έως 100 C 0 έως 100 C Ηλεκτρολύτης 3 Μ KCl Protelyte 3 Μ KCl Υλικό κατασκευής Γυαλί Γυαλί Γυαλί Διάφραγμα Κεραμικό Κεραμικό Κεραμικό Ηλεκτρόδιο Αναφοράς Everef Everef Everef Περιγραφή Part No Εφαρμογές χόλια MINITRODE Μικροί όγκοι δειγμάτων BIOTRODE Πρωτεϊνούχα δείγματα SPINTRODE Δοκιμαστικοί σωλήνες NMR 9

10 Ηλεκτρόδια για μετρήσεις σε τρόφιμα Τα ηλεκτρόδια FOODTRODE και DOUBLE PORE είναι κατάλληλα για μετρήσεις σε τρόφιμα. Μετρούν γρήγορα και με ακρίβεια τα δείγματα που περιέχουν πρωτεΐνη είτε είναι στερεά είτε ρευστά. Χαρακτηριστικά FOODTRODE DOUBLE PORE ph 0 έως 14 0 έως 14 T.Range -10 έως 100 C 0 έως 60 C Ηλεκτρολύτης Protelyte Polisolve Υλικό κατασκευής Γυαλί Γυαλί Διάφραγμα 3 Κεραμικά 2 Single pores Ηλεκτρόδιο Αναφοράς Everef Ag/AgCl Περιγραφή Part No Εφαρμογές χόλια FOODTRODE Πρωτεϊνούχα δείγματα DOUBLE PORE Έλεγχος ποιότητας τυριών και κρεάτων 10

11 Αισθητήρες αγωγιμότητας Οι αισθητήρες αγωγιμότητας της Hamilton βρίσκουν πλήθος εφαρμογών στη μέτρηση υδατικών διαλυμάτων σε τομείς όπως η φαρμακευτική και η βιοτεχνολογία καθώς και σε μετρήσεις δειγμάτων δραστικών χημικών ουσιών. Δίπολοι ή τετράπολοι, με αισθητήρα θερμοκρασίας Pt1000 και με διαφορά υλικά κατασκευής, μπορούν να ανταπεξέλθουν στις μετρήσεις λόγω της ανθεκτικότητας τους σε συνθήκες υψηλής θερμοκρασίας και πίεσης. CONDUCTIVITY SENSORS Ονομασία Part No Conductivity Cell Σύπος Κλίμακα μέτρησης Τλικό Κατασκευ Conducell 2UP c = 0,4 cm -1 2-pole 1,0-200μS/cm Γυαλί Conducell 4USF- PG Conducell 4UHF- PG Conducell 4UTF- PG c = 0,36 cm -1 4-pole 1, μs/cm SS c = 0,36 cm -1 4-pole 1, μs/cm Titanium c = 0,36 cm -1 4-pole 1, μs/cm Hastelloy 11

12 Αισθητήρες θερμοκρασίας Οι γυάλινοι αισθητήρες θερμοκρασίας της Hamilton, Pt100 και Pt1000, είναι ανθεκτικοί και δεν υπόκεινται διάβρωση όταν έρχονται σε επαφή ακόμα και με ισχυρά οξέα ή δείγματα αλάτων. Οι διαστάσεις τους είναι 12mm x 120mm. Κωδικός Περιγραφή a-length Shaft Diameter Pt100 PG13.5 TEMP Pt1000 PG13.5 TEMP Κλίμακα Θερμοκρασίας Κλίμακα πίεσης 120 mm 12 mm C Μέχρι 20 bar 120 mm 12 mm C Μέχρι 20 bar Αισθητήρες μετρήσεων πολλαπλών παραμέτρων Ο αισθητήρας Jacotrode VP συνδυάζει τη μέτρηση του ph, της θερμοκρασίας, της αγωγιμότητας και του δυναμικού οξειδοαναγωγής με αποτέλεσμα να αποτελεί ένα χρήσιμο και οικονομικό εργαλείο για εφαρμογή σε διάφορους τομείς. Ονομασία Part No Κλίμακα ph Jacotrode VP 225 Θερμοκρασία Δυναμικό οξειδοαναγωγής Conductivity Cell Pt1000 +/- 2000mV c = 0,4 cm -1 12

13 Ρυθμιστικά διαλύματα ph 5 χρόνια εγγύηση ακρίβειας Πιστοποιητικό το οποίο περιλαμβάνει την πραγματική τιμή του ph και την ημερομηνία λήξης του ρυθμιστικού διαλύματος Πιστοποιημένη ανιχνευσιμότητα κατά τα NIST/PTB Απρόσβλητο από μικροοργανισμούς Εύχρηστο πλαστικό δοχείο 500ml με ενσωματωμένο τμήμα βαθμονόμησης (CALPACK ) Οικονομικό, αφού χρησιμοποιείται πάντοτε μικρή ποσότητα ρυθμιστικού διαλύματος για βαθμονόμηση αποφεύγοντας τις επιμολύνσεις στο υπόλοιπο διάλυμα Γρήγορη βαθμονόμηση με τη χρήση του ρυθμιστικού διαλύματος ph 7 που περιλαμβάνει χλωριούχο κάλιο (KCl) ώστε να αποκλείονται προηγούμενες επιμολύνσεις 13

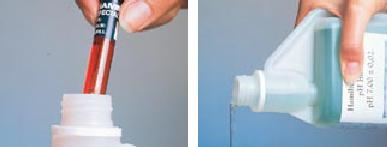

14 Διαδικασία βαθμονόμησης ηλεκτροδίου: 1 ο Βήμα: Ξεβιδώνουμε το καπάκι, 2 ο Βήμα: Πιέζουμε το δοχείο ώστε να γεμίσει το τμήμα βαθμονόμησης, 3 ο Βήμα: Τοποθετούμε το ηλεκτρόδιο για βαθμονόμηση, 4 ο Βήμα: Αδειάζουμε το χρησιμοποιημένο διάλυμα. Περιγραφή ph Ακρίβεια ταθερό- τητα (μήνες) P/N υσκευ -ασία DURACAL ph Buffer 1.09 ±0, ml DURACAL ph Buffer 1.68 ±0, ml DURACAL ph Buffer 2.00 ±0, ml DURACAL ph Buffer 3.06 ±0, ml DURACAL ph Buffer 4.01 ±0,01/±0,02 24/ ml 500 ml 3x500 ml 5L 10L 1000L DURACAL ph Buffer 5.00 ±0, ml DURACAL ph Buffer 6.00 ±0, ml 14

15 DURACAL ph Buffer 7.00 ±0,01/±0,02 24/ ml 500 ml 3x500 ml 5L 10L 1000L DURACAL ph Buffer 8.00 ±0, ml DURACAL ph Buffer 9.21 ±0,02 60 DURACAL ph Buffer ±0, ml 500 ml 3x500 ml 10L 1000L 250 ml 500 ml 3x500 ml 10 L 1000 L HAMILTON ph Buffer HAMILTON ph Buffer ±0, ml ±0, ml DURACAL ph Buffer 4.01/7.00/ 9.21 ±0.01/ ±0,02 24/ ml mixed ±0.01/ ±0,02 24/ ml mixed 15

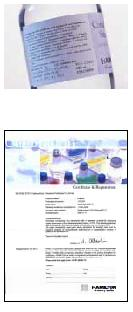

16 Πρότυπα διαλύματα αγωγιμότητας 2 χρόνια εγγύηση ακρίβειας Πιστοποιημένη ανιχνευσιμότητα κατά την N.I.S.T. Πιστοποιητικό το οποίο περιλαμβάνει την πραγματική τιμή αγωγιμότητας και την ημερομηνία λήξης Περιέχει πίνακα θερμοκρασιών για ακριβή βαθμονόμηση Συσκευάζονται σε υψηλής ποιότητας γυάλινα δοχεία 300ml Διατίθενται σε 6 διαφορετικές τιμές αγωγιμότητας. Περιγραφή ph Ακρίβεια ταθερότητα (μήνες) υσκευασία P/N Conductivity Standard Conductivity Standard 1.3 μs/cm ±1% ml μs/cm ±1% ml Conductivity Standard 15 μs/cm ±1% ml Conductivity Standard 84 μs/cm ±1% ml Conductivity Standard 100 μs/cm ±1% ml

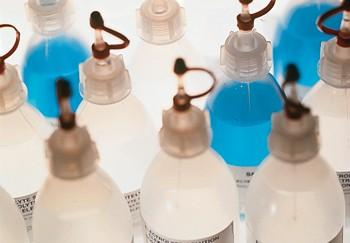

17 Conductivity Standard 147 μs/cm ±1% ml Conductivity Standard 1413 μs/cm ±1% ml 500 ml Conductivity Standard Conductivity Standard 100 ms/cm ±1% ml μs/cm ±1% ml Ηλεκτρολύτες 3M KCl: βέλτιστη συγκέντρωση KCl στην οποία αποτρέπεται κρυστάλλωση σε χαμηλές θερμοκρασίες και κατά τη διάρκεια της αποθήκευσης του αισθητήρα Skylite : ένας ηλεκτρολύτης με υψηλή ομογενοποίηση και χαμηλό ιξώδες ο οποίος χρησιμοποιείται στα SINGLE PORE ηλεκτρόδια για την επίτευξη βέλτιστου ρυθμού ροής Protelyte : ένας οργανικά τροποποιημένος ηλεκτρολύτης που χρησιμοποιείται με πρωτεϊνούχα δείγματα Διάλυμα αποθήκευσης: κατάλληλο για όλα τα ηλεκτρόδια ph. Περιγραφή υσκευασία P/N 3M KCl 100 ml 500 ml Skylite 100 ml Protelyte 100 ml Διάλυμα αποθήκευσης 500 ml

18 Ρυθμιστικά διαλύματα Redox Περιγραφή Δυναμικό Οξειδοαναγωγής υσκευασία P/N HAMILTON Redox Buffer HAMILTON Redox Buffer HAMILTON Redox Buffer 271 mv 500 ml mv 250 ml mv 500 ml Καλώδια σύνδεσης ηλεκτροδίων Εργαστηριακές εφαρμογές Μήκος καλωδίου σύνδεσης 1 meter 3 meters 5 meters (Ø 3 mm) (Ø 3 mm) (Ø 3 mm) Από BNC σε AS7 P/N: P/N: P/N: Από DIN σε AS7 P/N: P/N: P/N: Από Lemo σε AS7 P/N:

19 Πρακτικές ύμβουλες για τα Ηλεκτρόδια a-length Το μήκος α (a-length) του ηλεκτροδίου εξαρτάται από τον τύπο του. Στα ηλεκτρόδια με σταθερή διάμετρο 12 mm σε όλο τους το σώμα, το a-length μετριέται από την κεφαλή έως την άκρη του(εικόνα Α). Στα ηλεκτρόδια με διάμετρο μικρότερη των 12 mm το a-length μετριέται από το σημείο που ξεκινά η μείωση της διαμέτρου (εικόνα Β). Αποθήκευση ηλεκτροδίου Τοποθετήστε το ηλεκτρόδιο στον ηλεκτρολύτη αναφοράς, ή καλύτερα στο διάλυμα αποθήκευσης της HAMILTON (PN ).Τα ηλεκτρόδια δεν πρέπει να αποθηκεύονται σε απιονισμένο νερό. Τα ηλεκτρόδια που έχουν ηλεκτρολύτη gel πρέπει να αποθηκεύονται σε 3Μ KCl. 19

20 υμβατότητα των ηλεκτροδίων με τους κατασκευαστικούς οίκους 20
