1 ΕΚΘΕΣΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ (ΕΕ) Μουσείο Ελληνικής Λαικής Τέχνης ΜΟΥΣΕΙΟΓΡΑΦΙΚΗ ΜΕΛΕΤΗ ΕΦΑΡΜΟΓΗΣ ΤΕΥΧΟΣ Β ΕΙΔΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΕΦΑΛΑΙΟ 3: ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΤΗΣΗΣ, ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ ΕΚΘΕΜΑΤΩΝ (Α)

2 Συντελεστές ΕΚΘΕΣΙΑΚΟΣ Μουσειογραφικής ΕΞΟΠΛΙΣΜΟΣ Μελέτης (ΕΕ) Εφαρμογής Ομάδα Μελέτης ΜΕΛΤ. Έλενα Μελίδη Αν. Προϊσταμένη Μουσείου Ελληνικής Λαϊκής Τέχνης- Αρχαιολόγος Βιβή Βαμβακοπούλου, Ευγενία Δάφνη, Νίκη Δάφνη, Ιωάννα Πάλλα, Ελένη Παπαθωμά Υπεύθυνες Συλλογών- Αρχαιολόγοι Ιφιγένεια Δημητρίου Αρχιτέκτονας Μηχανικός Εξωτερικοί Συνεργάτες. Αλεξάνδρα Νικηφορίδου Υποστηρικτικές Εργασίες Μουσειολογικής Μελέτης Μαρία Ρούσσου Εξειδίκευση του περιεχομένου της Μουσειολογικής Μελέτης ως προς τις Ψηφιακές υποδομές και Εφαρμογές Αδαμάντιος Αραμπατζής Υποστηρικτικές Γραφιστικές Εργασίες Ανατολιάνος Σπύρος, Ruschioni Isidora Υποστηρικτικές Υπηρεσίες Φωτισμού Έλλη Παγκάλου, Πολυξένη Παπαμιχελάκη, Κλαίρη Σταμάτη Υποστηρικτικές Υπηρεσίες στο πλαίσιο της σύνταξης της μελέτης Περιβάλλοντος Χώρου Για την ομάδα μελέτης. Ελενα Μελίδη Αν. Προϊσταμένη Μουσείου Ελληνικής Λαϊκής Τέχνης Αθήνα,... Ο ΕΠΙΒΛΕΠΩΝ ΕΛΕΓΧΘΗΚΕ Ο ΠΡΟΙΣΤΑΜΕΝΟΣ ΤΟΥ ΤΜΗΜΑΤΟΣ ΘΕΩΡΗΘΗΚΕ Σύμφωνα με την υπ αρ. ΥΠΑΙΘΠΑ-ΓΓΠ/ ΓΔΑΜΤΕ/ΔΜΜΠΚ/ΤΜΕΧ/69396/10353/702/85/ ΥΑ. Η ΔΙΕΥΘΥΝΤΡΙΑ ΤΗΣ Δ.Μ.Μ.Π.Κ. ΝΙΚΟΛΑΟΣ ΒΡΑΝΙΚΑΣ ΙΩΑΝΝΗΣ ΠΟΛΥΧΡΟΝΙΟΥ ΑΝΔΡΟΝΙΚΗ ΜΙΛΤΙΑΔΟΥ

3 ΠΕΡΙΕΧΟΜΕΝΑ ΕΚΘΕΣΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ (ΕΕ) ΕΙΣΑΓΩΓΗ: Κωδικοποίηση. Σελ. 1-2 Παράδειγμα. Σελ. 3 Συγκεντρωτικός Πίνακας Άρθρων. Σελ. 4-7 ΚΕΦΑΛΑΙΟ 3 Συστήματα Ανάρτησης, τοποθέτησης και στήριξης εκθεμάτων (Α). Σελ. 8 Α1: Κούκλα ανδρική. Σελ Α2: Κούκλα γυναικεία. Σελ Α3: Κούκλα παιδική Σελ. 14 Α4: Μπούστο γυναικείο. Σελ Α5: Μπούστο ανδρικό. Σελ Α6: Μπούστο παιδικό. Σελ Α7: Κεφάλι με λαιμό. Σελ Α8: Πόδι. Σελ. 23 Α9: Χέρια. Σελ Α10: Κούκλα Περιοδικών εκθέσεων. Σελ Α11: Μπούστο Περιοδικών εκθέσεων. Σελ Α12: Μονόζυγο Εδάφους. Σελ. 32 Α13: Τραπέζι. Σελ Α14: Σωλήνας. Σελ Α15: Κύλινδρος. Σελ Α16: Πλακάκι. Σελ Α17: Κύβος. Σελ. 46 Α18: Κύβος - Πλαίσιο. Σελ. 47 Α19: Κουτί. Σελ Α20: Σφαίρα. Σελ. 51 Α21: Ημισφαίριο. Σελ. 52 Α22: Τμήμα Σφαίρας. Σελ. 53 Α23: Κώνος. Σελ. 54 Α24: Κόλουρος Κώνος. Σελ Α25: Ράγα. Σελ. 57 Α26: Ράβδος σχήματος Υ. Σελ Α27: Κυψέλες. Σελ. 60 Α28: Ιδιοκατασκευή σχήματος Τ. Σελ Α29: Ιδιοκατασκευή σχήματος U. Σελ. 67 Α30: Ιδιοκατασκευή σχήματος Ο. Σελ Α31: Ιδιοκατασκευή σχήματος Λ. Σελ. 70 Α32: Ιδιοκατασκευή σχήματος Δ. Σελ. 71 Α33: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (τριβίδι). Σελ. 72 Α34: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (φυσερό). Σελ. 73 Α35: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (ταβάς). Σελ. 74 Α36: Φύλλα Plexiglass Σελ. 75 Α37: Ράφι. Σελ Α38: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο). Σελ. 79 Α39: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βαθρό). Σελ. 80 Α40: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (πιάτα). Σελ. 81 Α41: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο). Σελ

4 ΠΕΡΙΕΧΟΜΕΝΑ ΕΚΘΕΣΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ (ΕΕ) ΚΕΦΑΛΑΙΟ 3: Συστήματα Ανάρτησης, τοποθέτησης και στήριξης εκθεμάτων (Α). Α42: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (απολήξεις). Σελ Α43: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (πλάτη). Σελ. 90 Α44: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (δαχτυλίδι). Σελ. 91 Α45: Ιδιοκατασκευή - Βάση στήριξης εκθέματος (στεφάνι). Σελ. 92 Α46: Ιδιοκατασκευή - Βάση στήριξης εκθέματος ( Π ). Σελ. 93 Α47: Ιδιοκατασκευή - Αναλόγιο. Σελ Α48: στήριξης εκθέματος (πιάτα). Σελ. 97 Α49: Ιδιοκατασκευή - στήριξης εκθέματος (πιάτα). Σελ. 98 Α50: Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ). Σελ Α51: Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ). Σελ Α52: Ιδιοκατασκευή - στήριξης εκθέματος (ζεύγος). Σελ. 107 Α53: Ιδιοκατασκευή - στήριξης εκθέματος (γάντζος). Σελ. 108 Α54: Ιδιοκατασκευή - στήριξης εκθέματος (πέταλο). Σελ Α55: Ιδιοκατασκευή - στήριξης εκθέματος (ράβδος). Σελ Α56: Ιδιοκατασκευή - στήριξης εκθέματος (δακτύλιος). Σελ Α57: Κορνίζα. Σελ. 123 Α58: Ιδιοκατασκευή - στήριξης εκθέματος. Σελ. 124 Α59: Ιδιοκατασκευή - στήριξης εκθέματος (επιγονάτια). Σελ Α60: Ιδιοκατασκευή - στήριξης εκθέματος (πετραχήλια). Σελ. 127 Α61: Σανίδες. Σελ. 128 Α62: Ιδιοκατασκευή - στήριξης εκθέματος (τζακόπανο). Σελ. 129 Α63: Δίσκοι. Σελ. 130 Α64: Ιδιοκατασκευή - στήριξης εκθέματος (κονσόλα). Σελ. 131 Α65: Ιδιοκατασκευή - στήριξης εκθέματος (μορφονιός). Σελ. 132 Α66: Ιδιοκατασκευή - στήριξης εκθέματος (εργαλεία). Σελ. 133 Α67: Ιδιοκατασκευή - στήριξης εκθέματος (εργ.τζακιού). Σελ. 134 Α68: Ιδιοκατασκευή - στήριξης εκθέματος(πόρπες). Σελ. 135 Α69: Ιδιοκατασκευή - στήριξης εκθέματος (τρίπτυχο). Σελ. 136 Α70: Ιδιοκατασκευή - στήριξης εκθέματος(αργαλειός). Σελ. 137 Α71: Ιδιοκατασκευή - στήριξης εκθέματος(παραπ. τζαμιού). Σελ. 138

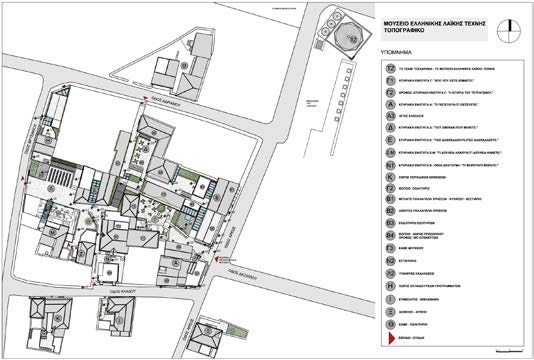

5 ΕΙΣΑΓΩΓΗ: ΕΚΘΕΣΙΑΚΟΣ ΚΩΔΙΚΟΠΟΙΗΣΗ/ΠΑΡΑΔΕΙΓΜΑ ΕΞΟΠΛΙΣΜΟΣ (ΕΕ) Το νέο Μουσείο Ελληνικής Λαϊκής Τέχνης βρίσκεται στο κέντρο της Αθήνας, στην περιοχή της Πλάκας και αποτελείται από 13 κτηριακές ενότητες μεταξύ των οποίων και το Τζαμί Τσισδαράκη. Λόγω των πολυάριθμων κτηριακών ενοτήτων αλλά και της πολυπλοκότητας της Μουσειογραφικής μελέτης, τα κτήρια, οι χώροι, οι θέσεις ή/και προδιαγραφές: α) κατασκευών, β) ψηφιακών εφαρμογών, γ) φωτισμού, δ) παραγωγών, ε) μικροκλίματος κλπ. εμφανίζονται στα σχέδια και στους πίνακες των ειδικών προδιαγραφών (Άρθρα) κωδικοποιημένα σύμφωνα με την ακόλουθη δομή. Αναλυτικότερα: Για τα κτήρια του Νέου Μουσείου χρησιμοποιούνται τα αρχικά γράμματα: ΤΖ για την Κτηριακή Ενότητα ΤΖ Το Τζαμί Τσισδαράκη - το ΜΕΛΤ Α για την Κτηριακή Ενότητα Α Τι Πιστεύουν;/Τι Πιστεύετε; Β για την Κτηριακή Ενότητα Β Αίθουσα Πολλαπλών Χρήσεων Γ για την Κτηριακή Ενότητα Γ Από που Είστε;/Είμαστε - Η Ιστορία του Τετραγώνου Δ για την Κτηριακή Ενότητα Δ Που Έμεναν;/Που Μένετε; Ε για την Κτηριακή Ενότητα Ε Πως Διασκεδάζουν;/Πως Διασκεδάζετε; Ζ για την Κτηριακή Ενότητα Ζ Τι Δουλειά Κάνουν;/Τι Δουλειά Κάνετε; Η για την Κτηριακή Ενότητα Η Χώρος Εκπαιδευτικών Προγραμμάτων Ι για την Κτηριακή Ενότητα Ι Επιμελητές - Βιβλιοθήκη Κ για την Κτηριακή Ενότητα Κ Χώρος Περιοδικών Εκθέσεων Μ για την Κτηριακή Ενότητα Μ Τι Δουλειά Κάνουν;/Τι Δουλειά Κάνετε; Έργα γυναικών Ν για την Κτηριακή Ενότητα Ν Οικία Δραγούμη: Τι Φορούν/Τι Φοράτε; Ξ για την Κτηριακή Ενότητα Ξ Διοίκηση - Αρχείο Σελ. 1

6 ΕΙΣΑΓΩΓΗ: ΕΚΘΕΣΙΑΚΟΣ ΚΩΔΙΚΟΠΟΙΗΣΗ/ΠΑΡΑΔΕΙΓΜΑ ΕΞΟΠΛΙΣΜΟΣ (ΕΕ) Για τα Επίπεδα των κτηρίων χρησιμοποιούνται οι αριθμοί: 0 για το Ισόγειο 1 για τον Α Όροφο Για τους Εκθεσιακούς χώρους των κτηρίων (αίθουσες) χρησιμοποιούνται αύξοντες αριθμοί: 1, 2, 3,... 8, 9,... Στην παραπάνω κωδικοποίηση ακολουθεί ο χαρακτηρισμός του είδους του Εκθεσιακού Εξοπλισμού (πχ. ΕΕ) ή άλλου παραγώγου που αποτελεί τμήμα του ευρύτερα νοούμενου Εκθεσιακού Εξοπλισμού και που εξυπηρετεί το εκθεσιακό σενάριο, σύμφωνα με τη Μουσειολογική Μελέτη. Αναλυτικότερα: Για τις Κατασκευές (προθήκες, βάθρα και ειδικές κατασκευές) χρησιμοποιείται το αρχικό γράμμα Κ και αμέσως μετά ο αύξων αριθμός (1,2,3,...8,9,...) της κατασκευής. Για τις Ψηφιακές Εφαρμογές χρησιμοποιείται το αρχικό γράμμα Ψ και αμέσως μετά ο αύξων αριθμός (1,2,3,...8,9,...) της εφαρμογής. Για το Φωτισμό (γενικό και ειδικό φωτισμό) χρησιμοποιείται το αρχικό γράμμα Φ. Για τις Ψηφιακές Εκτυπώσεις χρησιμοποιείται το αρχικό γράμμα Ε. Για το Μικροκλίμα (παθητικό και ενεργητικό) χρησιμοποιείται το αρχικό γράμμα Μ. Για τις Αναρτήσεις (εκθεμάτων) χρησιμοποιείται το αρχικό γράμμα Α. Άρα, κάθε Εκθεσιακός Εξοπλισμός, αντιστοιχεί στα σχέδια και στις Ειδικές προδιαγραφές με ένα μοναδικό κωδικό. Σελ. 2

7 ΕΙΣΑΓΩΓΗ: ΕΚΘΕΣΙΑΚΟΣ ΚΩΔΙΚΟΠΟΙΗΣΗ/ΠΑΡΑΔΕΙΓΜΑ ΕΞΟΠΛΙΣΜΟΣ (ΕΕ) Παράδειγμα: Βρισκόμαστε σε ένα τμήμα της Κτηριακής Ενότητας Δ: Που Έμεναν;/Που Μένετε; στο Ισόγειο και έχουμε 3 εκθεσιακούς χώρους, 1 προθήκη, 2 βάθρα, 1 ειδική κατασκευή και 2 ψηφιακές εφαρμογές. Συγκεκριμένα, θα επιλέξουμε για το παράδειγμά μας έναν Εκθεσιακό Χώρο (τον Δ.0.5), μια Κατασκευή/Προθήκη (την Δ.0.6.Κ10) και μια Ψηφιακή Εφαρμογή (την Δ.0.6.Ψ5): ± βάθρο Δ.0.6 Ψηφιακή εφαρμογή Δ.0.5.Ψ4 Εκθεσιακός Χώρος ΕΙΣΟΔΟΣ-ΕΞΟ Δ.0.7.K12 Δ.0.7 Δ.0.7.K11 ΤΟΠΙΚΟ ΑΝΑΒΑΤΟΡΙΟ Α.Μ.Ε.Α. 1 2 Δ.0.6.Ψ Δ Το δωμάτιο του Θεόφιλου 5 Προθήκη Δ.0.6.K10 Δ.0.5.K Δ.0.2.K24 Δ.0.3 Δ.0.2.K13 Ο Εκθεσιακός Χώρος/Αίθουσα Δ.0.5 κωδικοποιείται και ονομάζεται σύμφωνα με τον παρακάτω κανόνα: Δ (από την Κτηριακή Ενότητα Δ) Ακολουθεί τελεία (.) Μετά 0 (για το Ισόγειο) Ξανά τελεία (.) Και ο αύξων αριθμός του συγκεκριμένου χώρου, δηλαδή 5. Η Κατασκευή/Προθήκη Δ.0.6.Κ10: Δ (από την Κτηριακή Ενότητα Δ) Ακολουθεί τελεία (.) Μετά 0 (για το Ισόγειο) τελεία (.) Ο αύξων αριθμός του χώρου στον οποίο βρίσκεται, δηλαδή 6. Ξανά τελεία (.) Κ (από την Κατασκευή) Και ο αύξων αριθμός της συγκεκριμένης προθήκης, δηλαδή 10. Αντίστοιχα, η Ψηφιακή Εφαρμογή Δ.0.6.Ψ5: Δ (από την Κτηριακή Ενότητα Δ) Ακολουθεί τελεία (.) Μετά 0 (για το Ισόγειο) τελεία (.) Ο αύξων αριθμός του χώρου στον οποίο βρίσκεται, δηλαδή 6. Ξανά τελεία (.) Ψ (από την Ψηφιακή Εφαρμογή) Και ο αύξων αριθμός της συγκεκριμένης εφαρμογής, δηλαδή 5. Σελ. 3

8 ΑΡΘΡΑ ΣΥΓΚΕΝΤΡΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΤΗΣΗΣ, ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ ΕΚΘΕΜΑΤΩΝ (Α) α/α Κωδικός Άρθρου Περιγραφή/ Μονάδα μέτρησης Συνολική ποσότητα 01 Α1 Κούκλα ανδρική Α1.1 Κούκλα ανδρική Α2 Κούκλα γυναικεία Α2.1 Κούκλα γυναικεία μισή Α2.2 Κούκλα γυναικεία Α3 Κούκλα παιδική Α4 Μπούστο γυναικείο Α4.1 Μπούστο γυναικείο Α5 Μπούστο ανδρικό Α5.1 Μπούστο ανδρικό Α6 Μπούστο παιδικό Α6.1 Μπούστο παιδικό Α7 Κεφάλι με λαιμό Α7.1 Κεφάλι με λαιμό Α8 Πόδι Α9 Χέρια. 10 ζεύγη 17 Α10 Κούκλα περιοδικών εκθέσεων ανδρική Α10.1 Κούκλα περιοδικών εκθέσεων γυναικεία Α10.2 Κούκλα περιοδικών εκθέσεων παιδική 5 20 Α11 Μπούστα περιοδικών εκθέσεων ανδρικό Α11.1 Μπούστα περιοδικών εκθέσεων γυναικείο Α11.2 Μπούστο περιοδικών εκθέσεων παιδικό Α12 Μονόζυγο Εδάφους Α13 Τραπέζι Α13.1 Τραπέζι Α14 Σωλήνας Α14.1 Σωλήνας Α14.2 Σωλήνας Α14.3 Σωλήνας Α15 Κύλινδρος Α15.1 Κύλινδρος Α15.2 Κύλινδρος Α15.3 Κύλινδρος Α15.4 Κύλινδρος. 40 Σελ. 4

9 ΑΡΘΡΑ ΣΥΓΚΕΝΤΡΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΤΗΣΗΣ, ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ ΕΚΘΕΜΑΤΩΝ (Α) α/α Κωδικός Άρθρου Περιγραφή/ Μονάδα μέτρησης Συνολική ποσότητα 35 Α16 Πλακάκι Α16.1 Πλακάκι Α17 Κύβος Α18 Κύβος - Πλαίσιο Α19 Κουτί Α19.1 Κουτί Α19.2 Κουτί Α20 Σφαίρα Α21 Ημισφαίριο Α22 Τμήμα Σφαίρας Α23 Κώνος Α24 Κόλουρος Κώνος Α24.1 Κόλουρος Κώνος Α25 Ράγα Α26 Ράβδος σχήματος Υ Α26.1 Ράβδος σχήματος Υ Α27 Κυψέλες Α28 Ιδιοκατασκευή σχήματος Τ Α28.1 Ιδιοκατασκευή σχήματος Τ Α28.2 Ιδιοκατασκευή σχήματος Τ Α28.3 Ιδιοκατασκευή σχήματος Τ Α28.4 Ιδιοκατασκευή σχήματος Τ Α28.5 Ιδιοκατασκευή σχήματος Τ Α29 Ιδιοκατασκευή σχήματος U Α30 Ιδιοκατασκευή σχήματος Ο Α30.1 διοκατασκευή σχήματος Ο Α31 Ιδιοκατασκευή σχήματος Λ Α32 Ιδιοκατασκευή σχήματος Δ Α33 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (τριβίδι) Α34 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (φυσερό) Α35 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (ταβάς) Α36 Φύλλα Plexiglass Α37 Ράφι Α37.1 Ράφι. 25 Σελ. 5

10 ΑΡΘΡΑ ΣΥΓΚΕΝΤΡΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΤΗΣΗΣ, ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ ΕΚΘΕΜΑΤΩΝ (Α) α/α Κωδικός Άρθρου Περιγραφή/ Μονάδα μέτρησης Συνολική ποσότητα 69 Α37.2 Ράφι Α38 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) Α39 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) Α40 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (πιάτα) Α41 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) Α41.1 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) Α41.2 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) Α41.3 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) A41.4 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (βάθρο) Α42 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (απολήξεις) Α42.1 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (απολήξεις) Α42.2 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (απολήξεις) Α43 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (πλάτη) Α44 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (δαχτυλίδι) Α45 Ιδιοκατασκευή - Βάση στήριξης εκθέματος (στεφάνι) Α46 Ιδιοκατασκευή - Βάση στήριξης εκθέματος ( Π ) Α47 Ιδιοκατασκευή - Αναλόγιο Α47.1 Ιδιοκατασκευή - Αναλόγιο Α47.2 Ιδιοκατασκευή - Αναλόγιο Α48 στήριξης εκθέματος (πιάτα) Α49 Ιδιοκατασκευή - στήριξης εκθέματος (πιάτα) Α50 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.1 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.2 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.3 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.4 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.3 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.4 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α50.5 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α51 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α51.1 Ιδιοκατασκευή - στήριξης εκθέματος ( Γ ) Α52 Ιδιοκατασκευή - στήριξης εκθέματος (ζεύγος). 200 ζεύγη 101 Α53 Ιδιοκατασκευή - στήριξης εκθέματος (γάντζος) Α53.1 Ιδιοκατασκευή - στήριξης εκθέματος (γάντζος). 30 Σελ. 6

11 ΑΡΘΡΑ ΣΥΓΚΕΝΤΡΩΤΙΚΟΣ ΠΙΝΑΚΑΣ ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΤΗΣΗΣ, ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ ΕΚΘΕΜΑΤΩΝ (Α) α/α Κωδικός Άρθρου Περιγραφή/ Μονάδα μέτρησης Συνολική ποσότητα 103 Α53.2 Ιδιοκατασκευή - στήριξης εκθέματος (γάντζος) Α54 Ιδιοκατασκευή - στήριξης εκθέματος (πέταλο) Α54.1 Ιδιοκατασκευή - στήριξης εκθέματος (πέταλο) Α54.2 Ιδιοκατασκευή - στήριξης εκθέματος (πέταλο) Α54.3 Ιδιοκατασκευή - στήριξης εκθέματος (πέταλο) Α55 Ιδιοκατασκευή - στήριξης εκθέματος (ράβδος) Α55.1 Ιδιοκατασκευή - στήριξης εκθέματος (ράβδος) Α55.2 Ιδιοκατασκευή - στήριξης εκθέματος (ράβδος) Α56 Ιδιοκατασκευή - στήριξης εκθέματος (δακτύλιος) Α56.1 Ιδιοκατασκευή - στήριξης εκθέματος (δακτύλιος) Α56.2 Ιδιοκατασκευή - στήριξης εκθέματος (δακτύλιος) Α56.3 Ιδιοκατασκευή - στήριξης εκθέματος (δακτύλιος) Α56.4 Ιδιοκατασκευή - στήριξης εκθέματος (δακτύλιος) Α57 Κορνίζα Α58 Ιδιοκατασκευή - στήριξης εκθέματος Α59 Ιδιοκατασκευή - στήριξης εκθέματος (επιγονάτια) Α59.1 Ιδιοκατασκευή - στήριξης εκθέματος (επιγονάτια) Α60 Ιδιοκατασκευή - στήριξης εκθέματος (πετραχήλιο) Α61 Σανίδες Α62 Ιδιοκατασκευή - στήριξης εκθέματος (τζακόπανο) Α63 Δίσκοι Α64 Ειδική Κατασκευή (κονσόλα) Α65 Ειδική Κατασκευή (μορφονιός) Α66 Ειδική Κατασκευή (εργαλεία) Α67 Ειδική Κατασκευή (εργαλεία τζακιού) Α68 Ειδική Κατασκευή (πόρπες) Α69 Ειδική Κατασκευή (τρίπτυχο) Α70 Ειδική Κατασκευή (αργαλειός) Α71 Ειδική Κατασκευή (παραπέτασμα) Σελ. 7

12 ΣΥΣΤΗΜΑΤΑ ΑΝΑΡΤΗΣΗΣ, ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΣΤΗΡΙΞΗΣ ΕΚΘΕΜΑΤΩΝ (Α)

13 Α1 Κούκλα. Κούκλα ανδρική : Υλικά κατασκευής: Είναι κατασκευασμένη από υαλοϋφασμα τύπου fiberglass που είναι υλικό ελαφρύ, χημικά αδρανές και δεν εκλύει ουσίες επιζήμιες για τα εκθέματα. Τα χρώματα βαφής που ενδέχεται να χρησιμοποιηθούν θα είναι χημικά σταθερά (inert), όπως και το υλικό που χρησιμοποιείται για την κατασκευή του χτενίσματος (γλυπτό ή ρεαλιστική περούκα). Μορφή: Η κούκλα φέρει τα χαρακτηριστικά και τις αναλογίες ανδρικού σώματος, χωρίς στήθος, με ευρεία πλάτη, στο οποίο περιλαμβάνονται κεφαλή, χέρια με ολόκληρο βραχίονα, παλάμες και πόδια ολόκληρα μέχρι τα πέλματα. Η κεφαλή πρέπει να είναι αποσπώμενη από το λαιμό και πρέπει να φέρει τελείωμα (φινίρισμα) ώστε η κούκλα να μπορεί να εκτεθεί χωρίς την κεφαλή. Το σώμα διαχωρίζεται από τα πόδια στο ύψος της μέσης ή των γοφών. Τα χέρια θα είναι αποσπόμενα από το σώμα, έχουν βραχίονα από εύκαμπτο κράμα μετάλλου, καλυμμένο με μαλακό υλικό τύπου plastazote ή ισοδύναμο, παλάμες από το ίδιο υλικό και στην απόχρωση του υπόλοιπου σώματος της κούκλας. Τα χέρια φέρουν δάκτυλα, των οποίων η μορφή θα επικαιροποιηθεί έπειτα από δειγματισμό. Τα πόδια είναι θα είναι αποσπώμενα από το σώμα, για να μπορούν να φορεθούν παντελόνια και κολλάν (έκθεμα) χωρίς να εμποδίζεται η τοποθέτησή τους από το σύστημα στήριξης. H προσαρμογή των υποδημάτων (έκθεμα )στα πέλματα της κούκλας σε κάποιες περιπτώσεις θα επικαιροποιηθεί έπειτα από δειγματισμό. Το χρώμα της κούκλας, τα χαρακτηριστικά του προσώπου, καθώς και το χτένισμα, επίσης θα επικαιροποιηθούν έπειτα από δειγματισμό. Τρόπος στήριξης: Η στήριξη του σώματος της κούκλας γίνεται σε στιβαρή βάση (ικανής επιφάνειας έδρασης και ικανού βάρους) διαμέτρου 40 εκ. και πάχους 4 χιλ. Η βάση τοποθετείται ελεύθερη στην εκθεσιακή κατασκευή και η γεωμετρία της θα πρέπει να είναι τέτοια ώστε να μην εμποδίζεται η ένδυση της κούκλας ή να προκαλείται τραυματισμός του εκθέματος κατά την τοποθέτηση του. Ως προς τη σύσταση του υλικού κατασκευής, αυτό θα πρέπει να είναι χημικά αδρανές, χωρίς να εκλύει ουσίες επιζήμιες για τα εκθέματα και θα παρέχει τη δυνατότητα χρωματισμού σε απόχρωση και υφή που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 12 Τεμάχια. Σελ. 9

14 Α1.1. Κούκλα. Κούκλα ανδρική : Ο συγκεκριμένος τύπος κούκλας είναι ειδικής μορφής (custom) η οποία θα προκύψει από συγκεκριμένες μετρήσεις και θα μπορεί να αποδώσει διάφορες στάσεις του σώματος. Όλα τα παραπάνω καθορίζονται ανάλογα με τις ανάγκες του εκθέματος (π.χ. ενδύματα εποχής, κ.α.). Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: (βλ. Άρθρο Α1). Τρόπος στήριξης: (βλ. Άρθρο Α1). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 2 Τεμάχια. Σελ. 10

15 Α2 Κούκλα. Κούκλα γυναικεία : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Η κούκλα φέρει τα χαρακτηριστικά και τις αναλογίες γυναικείου σώματος, με μικρό στήθος, στενή πλάτη και ήπιες καμπύλες. Κατά τα λοιπά, (βλ. Άρθρο Α1). Τρόπος στήριξης: (βλ. Άρθρο Α1). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 37 Τεμάχια. Σελ. 11

16 Α2.1 Κούκλα. Κούκλα γυναικεία μισή: Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Ως προς τη μορφή (βλ. Άρθρο Α2) με τη διαφορά ότι η κούκλα υλοποιείται από την μέση έως τα πόδια. - Δυνατότητα αφαιρετικού τελειώματος στα πέλματα Τρόπος στήριξης: Η στήριξη του σώματος της κούκλας γίνεται σε στιβαρή βάση (ικανής επιφάνειας έδρασης και ικανού βάρους) διαμέτρου 40 εκ. και πάχους 4 χιλ. Η βάση τοποθετείται ελεύθερη στην εκθεσιακή κατασκευή και η γεωμετρία της θα πρέπει να είναι τέτοια ώστε να μην εμποδίζεται η ένδυση της κούκλας με παντελόνι (άρα δεν είναι δυνατή η στήριξη στον καβάλο) ή να προκαλείται τραυματισμός του εκθέματος κατά την τοποθέτηση του. Ως προς τη σύσταση του υλικού κατασκευής, αυτό θα πρέπει να είναι χημικά αδρανές, χωρίς να εκλύει ουσίες επιζήμιες για τα εκθέματα και θα παρέχει τη δυνατότητα χρωματισμού σε απόχρωση και υφή που θα καθοριστεί έπειτα από δειγματισμό. 2 Τεμάχια. Σελ. 12

17 Α2.2 Κούκλα. Κούκλα γυναικεία : Ο συγκεκριμένος τύπος κούκλας είναι ειδικής μορφής (custom) η οποία θα προκύψει από συγκεκριμένες μετρήσεις και θα μπορεί να αποδώσει διάφορες στάσεις του σώματος. Όλα τα παραπάνω καθορίζονται ανάλογα με τις ανάγκες του εκθέματος (π.χ. ενδύματα εποχής, κ.α.). Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: (βλ. Άρθρο Α2). Τρόπος στήριξης: (βλ. Άρθρο Α1). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 5 Τεμάχια. Σελ. 13

18 Α3 Κούκλα. Κούκλα παιδική : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Η κούκλα φέρει τα χαρακτηριστικά και τις αναλογίες παιδικού σώματος, ηλικίας από 4 έως 8 ετών. Κατά τα λοιπά, (βλ. Άρθρο Α1). Τρόπος στήριξης: (βλ. Άρθρο Α1). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 4 Τεμάχια. Σελ. 14

19 Α4 Τμήμα Κούκλας. Μπούστο γυναικείο : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Μπούστο με χαρακτηριστικά γυναικείου κορμού, χωρίς κεφάλι, χέρια και πόδια. Φέρει τελειώματα (φινίρισμα) στα σημεία όπου λείπουν τα ανωτέρω μέλη. Στο τμήμα του μπούστου που αντιστοιχεί στους ώμους πρέπει να παρέχεται η δυνατότητα προσαρμογής χεριών. Το μπούστο τελειώνει στο σημείο του σώματος (1/2) που αντιστοιχεί με τη μέση. Τρόπος στήριξης: Το σύστημα στήριξης αποτελείται από πτυσσόμενο λεπτό/στιβαρό σωλήνα κυλινδρικής διατομής και στρογγυλή βάση στήριξης (ικανής επιφάνειας έδρασης και ικανού βάρους) διαμέτρου 40 εκ. και πάχους 4 χιλ. Ο σωλήνας πρέπει να παρέχει τη δυνατότητα αφαίρεσής του από το σώμα, χωρίς να παραμένει ορατή η υποδοχή στην οποία τοποθετείται. Η βάση τοποθετείται ελεύθερη στην εκθεσιακή κατασκευή και η γεωμετρία της θα πρέπει να είναι τέτοια ώστε να μην εμποδίζεται η ένδυση του μπούστου ή να προκαλείται τραυματισμός του εκθέματος κατά την τοποθέτηση του. Ως προς τη σύσταση του υλικού κατασκευής, αυτό θα πρέπει να είναι χημικά αδρανές, χωρίς να εκλύει ουσίες επιζήμιες για τα εκθέματα και θα παρέχει τη δυνατότητα χρωματισμού σε απόχρωση και υφή που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 14 Τεμάχια. Σελ. 15

20 Α4.1 Τμήμα Κούκλας. Μπούστο γυναικείο : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Μπούστο με χαρακτηριστικά γυναικείου κορμού, χωρίς κεφάλι, χέρια και πόδια. Φέρει τελειώματα (φινίρισμα) στα σημεία όπου λείπουν τα ανωτέρω μέλη. Στο τμήμα του μπούστου που αντιστοιχεί στους ώμους πρέπει να παρέχεται η δυνατότητα προσαρμογής χεριών. Το μπούστο τελειώνει στο σημείο του σώματος (3/4) που αντιστοιχεί με τους γοφούς. Τρόπος στήριξης: (βλ. Άρθρο Α4). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 36 Τεμάχια. Σελ. 16

21 Α5 Τμήμα Κούκλας. Μπούστο ανδρικό : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Μπούστο με χαρακτηριστικά ανδρικού κορμού, χωρίς κεφάλι, χέρια και πόδια. Κατά τα λοιπά (βλ. Άρθρο Α4). Τρόπος στήριξης: (βλ. Άρθρο Α4). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 8 Τεμάχια. Σελ. 17

22 Α5.1 Τμήμα Κούκλας. Μπούστο ανδρικό : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Μπούστο με χαρακτηριστικά ανδρικού κορμού, χωρίς κεφάλι, χέρια και πόδια. Κατά τα λοιπά (βλ. Άρθρο Α4.1). Τρόπος στήριξης: (βλ. Άρθρο Α4). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 4 Τεμάχια. Σελ. 18

23 Α6 Τμήμα Κούκλας. Μπούστο παιδικό : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Μπούστο με χαρακτηριστικά παιδικού κορμού, χωρίς κεφάλι, χέρια και πόδια που ως προς τις διαστάσεις αντιστοιχεί σε ηλικία νηπίου. Κατά τα λοιπά (βλ. Άρθρο Α4.1). Τρόπος στήριξης: (βλ. Άρθρο Α4). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 6 Τεμάχια. Σελ. 19

24 Α6.1 Τμήμα Κούκλας. Μπούστο παιδικό : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Μπούστο με χαρακτηριστικά παιδικού κορμού, χωρίς κεφάλι, χέρια και πόδια που ως προς τις διαστάσεις αντιστοιχεί σε ηλικία 4-8 ετών. Κατά τα λοιπά (βλ. Άρθρο Α4.1). Τρόπος στήριξης: (βλ. Άρθρο Α4). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 2 Τεμάχια. Σελ. 20

25 Α7 Τμήμα Κούκλας. Γυναικείο κεφάλι με λαιμό: Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Κεφάλι με γυναικεία χαρακτηριστικά και αναλογίες που φτάνουν μέχρι τον λαιμό το οποίο θα χρησιμοποιηθεί για την έκθεση εξαρτημάτων κεφαλής και μάσκας που καλύπτει το πρόσωπο. Τα χαρακτηριστικά του προσώπου, το είδος χτενίσματος, καθώς και το χρώμα, θα επικαιροποιηθούν έπειτα από δειγματισμό. Τρόπος στήριξης: Το κεφάλι τοποθετείται είτε στο δάπεδο της προθήκης, είτε σε βάθρα, είτε αναρτάται από την οροφή. Η στερέωση της κεφαλής θα γίνει με τρόπο που θα καθοριστεί έπειτα από δειγματισμό. 12 Τεμάχια. Σελ. 21

26 Α7.1 Τμήμα Κούκλας. Ανδρικό κεφάλι με λαιμό: Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Κεφάλι με ανδρικά χαρακτηριστικά και αναλογίες που φτάνουν μέχρι τον λαιμό. Κατά τα λοιπά (βλ. Άρθρο Α7). Τρόπος στήριξης: (βλ. Άρθρο Α7). στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 4 Τεμάχια. Σελ. 22

27 Α8 Τμήμα Κούκλας. Πόδι : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Πόδι με γυναικείες αναλογίες (κνήμη και πέλμα). Το χρώμα, θα επικαιροποιηθεί έπειτα από δειγματισμό. Τρόπος στήριξης: Το πόδι τοποθετείται είτε στο δάπεδο της προθήκης, είτε σε βάθρα. Η στερέωσή του θα γίνει με τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 11 Τεμάχια. Σελ. 23

28 Α9 Τμήμα Κούκλας. Χέρια : Υλικά κατασκευής: Χέρια (ζεύγη) από εύκαμπτο κράμα μετάλλου, καλυμμένο με μαλακό υλικό τύπου plastazote ή ισοδύναμο. Μορφή: Ζεύγος από γυναικείους βραχίονες χωρίς παλάμες μέχρι τον καρπό. Το χρώμα, θα επικαιροποιηθεί έπειτα από δειγματισμό. Τρόπος στήριξης: Τα χέρια θα πρέπει να μπορούν να προσαρμοστούν σε μπούστο. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 10 Τεμάχια (Ζέυγη). Σελ. 24

29 Α9.1 Τμήμα Κούκλας. Χέρια : Υλικά κατασκευής: (βλ. Άρθρο Α1). Μορφή: Ζεύγος από γυναικείους βραχίονες με παλάμες. Το χρώμα, θα επικαιροποιηθεί έπειτα από δειγματισμό. Τρόπος στήριξης: Τα χέρια θα πρέπει να μπορούν να προσαρμοστούν σε μπούστο και σε κούκλα. Επίσης πρέπει να είναι αρθρωτά και αποσπώμενα με δυνατότητα απόσπασης σε κάθε άρθρωση. Στις αρθρώσεις προστίθεται κάλυμμα για αισθητικούς λόγους. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 5 Τεμάχια (Ζέυγη). Σελ. 25

30 Α10 Τμήμα Κούκλας. Κούκλα ανδρική περιοδικών εκθέσεων: Υλικά κατασκευής: Μορφή: Κούκλα ανδρική για βραχυχρόνια χρήση σε έκθεση. Φέρει κεφαλή, χέρια με ολόκληρο βραχίονα και παλάμες και πόδια με πέλματα.η κούκλα φέρει τα χαρακτηριστικά και τις αναλογίες ανδρικού σώματος, χωρίς στήθος, με ευρεία πλάτη. Η κεφαλή, τα χέρια και τα πόδια θα είναι αποσπώμενα για να τοποθετούνται τα ενδύματα χωρίς να δέχονται τάσεις. Τα πόδια να επιτρέπουν την τοποθέτηση παντελονιού και υποδημάτων. Τρόπος στήριξης: Η στερέωση γίνεται με στιβαρό τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 20 Τεμάχια Σελ. 26

31 Α10.1 Τμήμα Κούκλας. Κούκλα γυναικεία περιοδικών εκθέσεων: Υλικά κατασκευής: Μορφή: Κούκλα γυναικεία για βραχυχρόνια χρήση σε έκθεση. Φέρει κεφαλή, χέρια με ολόκληρο βραχίονα και παλάμες και πόδια με πέλματα. Η κούκλα φέρει τα χαρακτηριστικά και τις αναλογίες γυναικείου σώματος, με μικρό στήθος, στενή πλάτη και ήπιες καμπύλες. Η κεφαλή, τα χέρια και τα πόδια θα είναι αποσπώμενα για να τοποθετούνται τα ενδύματα χωρίς να δέχονται τάσεις. Τρόπος στήριξης: Η στερέωση γίνεται με στιβαρό τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 30 Τεμάχια Σελ. 27

32 Α10.2 Τμήμα Κούκλας. Κούκλα παιδική περιοδικών εκθέσεων: Υλικά κατασκευής: Μορφή: Κούκλα παιδική για βραχυχρόνια χρήση σε έκθεση. Φέρει κεφαλή, χέρια με ολόκληρο βραχίονα και παλάμες και πόδια με πέλματα. Η κούκλα φέρει τα χαρακτηριστικά και τις αναλογίες παιδικού σώματος, ηλικίας από 4 έως 8 ετών. Τρόπος στήριξης: Η στερέωση γίνεται με στιβαρό τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 5 Τεμάχια Σελ. 28

33 Α11 Τμήμα Κούκλας. Μπούστο ανδρικό περιοδικών εκθέσεων: Υλικά κατασκευής: Μαλακό υλικό που καλύπτεται με ύφασμα Μορφή: Μπούστο αυτοστήρικτο ανδρικό για βραχυχρόνια χρήση σε έκθεση, χωρίς κεφαλή, χωρίς χέρια. Έχει χαρακτηριστικά και τις αναλογίες ανδρικού σώματος, χωρίς στήθος, με ευρεία πλάτη. Τρόπος στήριξης: Η στερέωση γίνεται με στιβαρό τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 15 Τεμάχια Σελ. 29

34 Α11.1 Τμήμα Κούκλας. Μπούστο γυναικείο περιοδικών εκθέσεων: Υλικά κατασκευής: Μαλακό υλικό που καλύπτεται με ύφασμα. Μορφή: Μπούστο αυτοστήρικτο γυναικείο για βραχυχρόνια χρήση σε έκθεση, χωρίς κεφαλή, χωρίς χέρια. Έχει τα χαρακτηριστικά και τις αναλογίες γυναικείου σώματος, με μικρό στήθος, στενή πλάτη και ήπιες καμπύλες. Τρόπος στήριξης: Η στερέωση γίνεται με στιβαρό τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 15 Τεμάχια Σελ. 30

35 Α11.2 Τμήμα Κούκλας. Μπούστο παιδικό περιοδικών εκθέσεων: Υλικά κατασκευής: Μαλακό υλικό που καλύπτεται με ύφασμα. Μορφή: Μπούστο αυτοστήρικτο παιδικό για βραχυχρόνια χρήση σε έκθεση, χωρίς κεφαλή, χωρίς χέρια. Έχει τα χαρακτηριστικά και τις αναλογίες παιδικού σώματος. Τρόπος στήριξης: Η στερέωση γίνεται με στιβαρό τρόπο που θα καθοριστεί έπειτα από δειγματισμό. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 10 Τεμάχια Σελ. 31

36 Α12 Σχέδια Στήριξης. Μονόζυγο Εδάφους: Ιδιοκατασκευή σχήματος Π (σύστημα στήριξης εκθέματος στο δάπεδο της προθήκης) που αποτελείται από: α) σωλήνα inox διαφορετικού μήκους και διαμέτρου (βλ. πίνακα), β) πόδια inox διαμέτρου που θα καθοριστεί ανάλογα με το βάρος και τις διαστάσεις του εκθέματος, γ) στοιχεία inox για τη συνδεσμολογία των τμημάτων του συστήματος στήριξης και για τη σταθεροποίησή του στο δάπεδο της προθήκης (πιστοποιημένης συνδεσμολογίας). (α) (γ) Διάμετρος σωλήνα (α) σωλήνα (α) σε μέτρα. Ύψος κατασκευής σε μέτρα. (β) έως 2.00 (γ) Ανάλογα με το έκθεμα, ενδέχεται να απαιτηθεί η τοποθέτηση επιπλέον σημείων στήριξης. Στα σημεία στήριξης του συστήματος, ανάλογα με το βάρος του εκθέματος ενδέχεται να απαιτηθεί ενίσχυση του φορέα του δαπέδου της προθήκης. 2 Τεμάχια. Σελ. 32

37 Α13 Σχέδια Στήριξης. Τραπέζι : Ιδιοκατασκευή μορφής τραπεζιού - σύστημα στήριξης εκθέματος στο δάπεδο της προθήκης που αποτελείται από: α) παραλληλόγραμμη επιφάνεια inox διαφορετικού μήκους και πλάτους (βλ. πίνακα) πάχους 8 χιλ. β) πόδια inox σχήματος ανεστραμμένου Π που θα καθοριστούν ανάλογα με το βάρος και τις διαστάσεις του εκθέματος, γ) στοιχεία inox για τη συνδεσμολογία των τμημάτων του συστήματος στήριξης και για τη σταθεροποίησή του στο δάπεδο της προθήκης (πιστοποιημένης συνδεσμολογίας). (α) (γ) Μέγιστο μήκος επιφάνειας σε εκ. 100 Μέγιστο πλάτος επιφάνειας σε εκ. 40 (β) Ανάλογα με το έκθεμα, ενδέχεται να απαιτηθεί η τοποθέτηση επιπλέον σημείων στήριξης. Στα σημεία στήριξης του συστήματος, ανάλογα με το βάρος του εκθέματος ενδέχεται να απαιτηθεί ενίσχυση του φορέα του δαπέδου της προθήκης. 8 Τεμάχια. Σελ. 33

38 Α13.1 Σχέδια Στήριξης. Τραπέζι : Ιδιοκατασκευή μορφής τραπεζιού - σύστημα στήριξης εκθέματος στο δάπεδο της προθήκης που αποτελείται από: α) παραλληλόγραμμη επιφάνεια inox διαφορετικού μήκους και πλάτους (βλ. πίνακα) πάχους 8 χιλ. β) πόδια inox σχήματος ανεστραμμένου Π που θα καθοριστούν ανάλογα με το βάρος και τις διαστάσεις του εκθέματος, γ) στοιχεία inox για τη συνδεσμολογία των τμημάτων του συστήματος στήριξης και για τη σταθεροποίησή του στο δάπεδο της προθήκης (πιστοποιημένης συνδεσμολογίας). (α) (γ) Μέγιστο μήκος επιφάνειας 40 Μέγιστο πλάτος επιφάνειας σε εκ. 30 (β) Ανάλογα με το έκθεμα, ενδέχεται να απαιτηθεί η τοποθέτηση επιπλέον σημείων στήριξης. Στα σημεία στήριξης του συστήματος, ανάλογα με το βάρος του εκθέματος ενδέχεται να απαιτηθεί ενίσχυση του φορέα του δαπέδου της προθήκης. 2 Τεμάχιο. Σελ. 34

39 Α14 Σωλήνας : Σωλήνας από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής διαφορετικών διαστάσεων και διαμέτρου (βλ. πίνακα). σωλήνα έως 150 Διάμετρος σωλήνα 3-10 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 70 Τεμάχια. Σελ. 35

40 Α14.1 Σωλήνας : Σωλήνας από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής διαφορετικών διαστάσεων και διαμέτρου (βλ. πίνακα). σωλήνα Διάμετρος σωλήνα 3-5 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 50 Τεμάχια. Σελ. 36

41 Α14.2 Σωλήνας : Σωλήνας από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής διαφορετικών διαστάσεων και διαμέτρου (βλ. πίνακα). σωλήνα σε μέτρα Διάμετρος σωλήνα στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 35 Τεμάχια. Σελ. 37

42 Α14.3 Φωτογραφία εκθέματος Σωλήνας : Μεταλλικοί σωλήνες από κράμα χάλυβα ηλεκτροστατικής μή ανακλαστικής βαφής για την στήριξη υφασμάτων. Στηρίζονται σε δοκοθήκες που πακτώνονται στις πλευρές της προθήκης. Περιλαμβάνονται οι δοκοθήκες (δύο ανα σωλήνα) σωλήνα σε εκ. Διατομή σωλήνα σε εκ Τεμάχια. Σελ. 38

43 Α15 Κύλινδρος : Συμπαγές στοιχείο από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής και διαμέτρου (βλ. πίνακα). σωλήνα σε μέτρα Διάμετρος σωλήνα 8 Δυνατότητα κοπής του σωλήνα σε επιθυμητά μικρότερα μήκη. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 20 Τεμάχια. Σελ. 39

44 Α15.1 Κύλινδρος : Συμπαγές στοιχείο από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής και διαμέτρου (βλ. πίνακα). σωλήνα σε μέτρα Διάμετρος σωλήνα 1-2 Δυνατότητα κοπής του σωλήνα σε επιθυμητά μικρότερα μήκη. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 55 Τεμάχια. Σελ. 40

45 Α15.2 Κύλινδρος : Συμπαγές στοιχείο από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής διαφορετικών διαστάσεων και διαμέτρου (βλ. πίνακα). σωλήνα Διάμετρος σωλήνα Δυνατότητα κοπής του σωλήνα σε επιθυμητά μικρότερα μήκη. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 30 Τεμάχια. Σελ. 41

46 Α15.3 Κύλινδρος : Συμπαγές στοιχείο από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής διαφορετικών διαστάσεων και διαμέτρου (βλ. πίνακα). σωλήνα 3-6 Διάμετρος σωλήνα 3-10 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 40 Τεμάχια. Σελ. 42

47 Α15.4 Κύλινδρος : Συμπαγές στοιχείο από Plexiglas ή άλλο ισοδύναμο κυλινδρικής διατομής διαφορετικών διαστάσεων διαμέτρου (βλ. πίνακα). σωλήνα 1 Διάμετρος σωλήνα 5-15 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 40 Τεμάχια. Σελ. 43

48 Α16 Πλακάκι : Συμπαγές πλακίδιο από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). Πάχος πλάκας 2-3 πλάκας 30 Πλάτος πλάκας 30 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 75 Τεμάχια. Σελ. 44

49 Α16.1 Πλακάκι : Συμπαγές πλάκίδιο από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). Πάχος πλάκας 1-2 πλάκας 5-25 Πλάτος πλάκας 5-25 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 75 Τεμάχια. Σελ. 45

50 Α17 Κύβος : Συμπαγής κύβος από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). κύβου 4-10 Πλάτος κύβου 4-10 Ύψος κύβου 4-10 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 40 Τεμάχια. Σελ. 46

51 Α18 Φωτογραφίες Κύβος-Πλαίσιο : Ιδιοκατασκευή ορθοκανονικής διατομής τύπου πλαίσιο, με ανοικτές δύο απέναντι επιφάνειες, που προκύπτει από τη συναρμογή επιφανειών (πάχους 3 εκ.) από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). πλαισίου Πλάτος πλαισίου Ύψος πλαισίου έως 150 έως 100 έως Τεμάχια. Σελ. 47

52 Α19 Φωτογραφίες Κουτί : Ιδιοκατασκευή (κουτί) που προκύπτει από τη συναρμογή επιφανειών (πάχους 8 χιλ.) από Plexiglas ή άλλο ισοδύναμο (βλ. πίνακα). κουτιού 6 Πλάτος κουτιού 6 Ύψος κουτιού 6 15 Τεμάχια. Σελ. 48

53 Α19.1 Φωτογραφίες Κουτί : Ιδιοκατασκευή (κουτί) που προκύπτει από τη συναρμογή επιφανειών (πάχους 8 χιλ.) από Plexiglas ή άλλο ισοδύναμο (βλ. πίνακα). κουτιού 20 Πλάτος κουτιού 20 Ύψος κουτιού 20 5 Τεμάχια. Σελ. 49

54 Α19.2 Φωτογραφίες Κουτί : Ιδιοκατασκευή (κουτί) που προκύπτει από τη συναρμογή επιφανειών (πάχους 8 χιλ.) από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). - Δυνατότητα διάτρησης της εκθεσιακής επιφάνειας με οπές. κουτιού Πλάτος κουτιού Ύψος κουτιού Τεμάχια. Σελ. 50

55 Α20 Σφαίρα : Συμπαγής σφαίρα από Plexiglas ή άλλο ισοδύναμο διαφορετικής διαμέτρου: από 4 έως 11 εκ. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 2 Τεμάχια. Σελ. 51

56 Α21 Ημισφαίριο : Συμπαγές ημισφαίριο από Plexiglas ή άλλο ισοδύναμο διαφορετικής διαμέτρου: από 4 έως 19 εκ. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 15 Τεμάχια. Σελ. 52

57 Α22 Σχέδια Τμήμα Σφαίρας : Συμπαγές τμήμα σφαίρας από Plexiglas ή άλλο ισοδύναμο διαστάσεων: μήκος χορδής 35 εκ. και απόσταση τόξου από τη χορδή 3 εκ. 1 Τεμάχιο. Σελ. 53

58 Α23 Φωτογραφίες Κώνος : Συμπαγής κώνος από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). Ύψος κώνου 5-18 Διάμετρος κώνου Τεμάχια. Σελ. 54

59 Α24 Σχέδια Κόλουρος Κώνος : Συμπαγής κόλουρος κώνος από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). Ύψος κώνου Διάμετρος μεγ. βάσης κώνου 7-18 Διάμετρος μικ. βάσης κώνου. έπειτα από δειγματισμό. 25 Τεμάχια. Σελ. 55

60 Α24.1 Σχέδια Κόλουρος Κώνος : Κόλουρος κώνος κούφιος από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). Ύψος κώνου Διάμετρος μεγ. βάσης κώνου Διάμετρος μικ. βάσης κώνου σε εκ 40 μετά έλεγχο από 36 2 Τεμάχια. Σελ. 56

61 Α25 Ράγα : Συμπαγής ράγα από Plexiglas ή άλλο ισοδύναμο, ορθογώνιας ή τετράγωνης διατομής διαφορετικών διαστάσεων (βλ. πίνακα). διατομής σε χιλ ράγας στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 12 Τεμάχια. Σελ. 57

62 Α26 Σχέδια Ράβδος σχήματος Υ : Ιδιοκατασκευή - Ράβδος συμπαγής σχήματος Υ από Plexiglas ή άλλο ισοδύναμο διαφορετικών διαστάσεων (βλ. πίνακα). Ύψος ράβδου 7-10 Διάμετρος ράβδου Τεμάχια. Σελ. 58

63 Α26.1 Σχέδια Ράβδος σχήματος Υ : Ιδιοκατασκευή - Ράβδος συμπαγής inox σχήματος Υ διαφορετικών διαστάσεων (βλ. πίνακα). Ύψος ράβδου 7-10 Διάμετρος ράβδου Τεμάχια. Σελ. 59

64 Α27 Σκαρίφημα Κυψέλες : Ιδιοκατασκευή - Διαχωριστικά φύλλα από Plexiglas ή άλλο ισοδύναμο που σχηματίζουν κυψέλες και προσαρμόζονται σε συρτάρι διαφορετικών διαστάσεων (βλ. πίνακα). Πάχος διαχωριστικού φύλλου σε χιλ. φύλλου Ύψος ανάλογα με το συρτάρι. 80 Τεμάχια. Σελ. 60

65 Α28 Σχέδια Ιδιοκατασκευή σχήματος Τ : Ιδιοκατασκευή σχήματος Τ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) οριζόντιο σωλήνα στήριξης εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος οριζόντιου σωλήνα (γ) οριζόντιου σωλήνα (γ) (α) 40 Τεμάχια. Σελ. 61

66 Α28.1 Σχέδια Ιδιοκατασκευή σχήματος Τ : Ιδιοκατασκευή σχήματος Τ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) οριζόντιο σωλήνα στήριξης εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος οριζόντιου σωλήνα (γ) οριζόντιου σωλήνα (γ) (α) 25 Τεμάχια. Σελ. 62

67 Α28.2 Σχέδια Ιδιοκατασκευή σχήματος Τ : Ιδιοκατασκευή σχήματος Τ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) οριζόντιο σωλήνα στήριξης εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος οριζόντιου σωλήνα (γ) οριζόντιου σωλήνα (γ) (α) 20 Τεμάχια. Σελ. 63

68 Α28.3 Σχέδια Ιδιοκατασκευή σχήματος Τ : Ιδιοκατασκευή σχήματος Τ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) οριζόντιο σωλήνα στήριξης εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος οριζόντιου σωλήνα (γ) οριζόντιου σωλήνα (γ) σε μέτρα (α) 8 Τεμάχια. Σελ. 64

69 Α28.4 Σχέδια Ιδιοκατασκευή σχήματος Τ : Ιδιοκατασκευή σχήματος Τ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) οριζόντιο σωλήνα στήριξης εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος οριζόντιου σωλήνα (γ) οριζόντιου σωλήνα (γ) σε μέτρα (α) 4 Τεμάχια. Σελ. 65

70 Α28.5 Σχέδια Ιδιοκατασκευή σχήματος Τ : Ιδιοκατασκευή σχήματος Τ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) οριζόντιο σωλήνα στήριξης εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος οριζόντιου σωλήνα (γ) οριζόντιου σωλήνα (γ) (α) 12 Τεμάχια. Σελ. 66

71 Α29 Σχέδια Ιδιοκατασκευή σχήματος U : Ιδιοκατασκευή σχήματος U από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) ανεστραμένο U (σέλα) για τη στήριξη εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. Διάμετρος σέλας (γ) σέλας (γ) (β) (α) 6 Τεμάχια. Σελ. 67

72 Α30 Σχέδια Ιδιοκατασκευή σχήματος Ο : Ιδιοκατασκευή σχήματος Ο από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) άνω τμήμα σχήματος Ο για τη στήριξη εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) Διάμετρος άνω τμήματος (γ) άνω τμήματος (γ) (β) (α) 11 Τεμάχια. Σελ. 68

73 Α30.1 Σχέδια Ιδιοκατασκευή σχήματος Ο : Ιδιοκατασκευή σχήματος Ο από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) άνω τμήμα σχήματος Ο για τη στήριξη εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) Διάμετρος άνω τμήματος (γ) άνω τμήματος (γ) (β) (α) 11 Τεμάχια. Σελ. 69

74 Α31 Σχέδια Ιδιοκατασκευή σχήματος Λ : Ιδιοκατασκευή σχήματος Λ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή μεταλλική βάση, β) μεταλλικό σωλήνα στήριξης της κατασκευής, γ) άνω τμήμα σχήματος Λ για τη στήριξη εκθεμάτων βάρους 3Kg, διαφορετικών διαστάσεων (βλ. πίνακα). Η κατασκευή έχει δύο σκέλη κινούμενα μεταξύ τους σε οξεία γωνία. Τα σκέλη είναι από μισό κύλινδρο κομμένο κατά μήκος με διάμετρο 10 εκ. και στηρίζονται σε μεταλλικό στιβαρό κυλινδρικό πόδι και ο μηχανισμός ανάρτησής τους στο πόδι τα κινεί ταυτόχρονα ώστε να επιτυγχάνεται η ίδια γωνία κλίσης και για τα δύο σκέλη.ο μηχανισμός ανάρτησης σταθεροποιείται στην επιθυμητή θέση. (γ) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) σε μέτρα. άνω τμήματος (γ) σε μέτρα. (β) ανάλογα με το βάρος του εκθέματος. ανάλογα με το βάρος του εκθέματος (α) 3 Τεμάχια. Σελ. 70

75 Α32 Σχέδια Ιδιοκατασκευή σχήματος Δ : Ιδιοκατασκευή σχήματος Δ από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από τρία τμήματα: α) στρογγυλή βάση, β) σωλήνα στήριξης της κατασκευής, γ) άνω τμήμα (δίσκος) για τη στήριξη εκθεμάτων, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) Διάμετρος βάσης (α) Διάμετρος σωλήνα στήριξης (β) Ύψος σωλήνα στήριξης (β) Διάμετρος δίσκου (γ) (β) (α) 50 Τεμάχια. Σελ. 71

76 Α33 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθέματος (τριβίδι) που αποτελείται από δύο στηρίγματα inox με δύο ζεύγη ποδιών σχήματος Λ (καβαλέτα) ενωμένα με οριζόντιο άξονα στα σημεία σύγκλισης. Τα τμήματα συναρμολογούνται με στοιχεία συστήματος πιστοποιημένης συνδεσμολογίας. Ως προς τις διαστάσεις (βλ. πίνακα). στηρίγματος Ύψος στηρίγματος Η βάση στήριξης προσομοίάζει την υπάρχουσα βάσης του εκθέματος. 1 Τεμάχιο. Σελ. 72

77 Α34 Φωτογραφία φυσερού Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθέματος (φυσερό). Η βάση κατασκευάζεται με τα αντίστοιχα στοιχεία σύνδεσης πιστοποιημένης συνδεσμολογίας και είναι χαλύβδινη ηλεκτροστατικής μη ανακλαστικής βαφής (βλ. πίνακα) ενώ ειναι δυνατόν να χρησιμοποιηθούν και στοιχεία plexiglas για λόγους σκηνογραφικής τοποθέτησης (οριζόντια τοποθέτηση, αλυσίδα πίσω μέρους που θα κρεμασθεί κλπ) βάσης (α) σε μέτρα. Πλάτος βάσης Ύψος βάσης Τεμάχιο. Σελ. 73

78 Α35 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - μεταλλική βάση για τη στήριξη εκθέματος (ταβάς φούρνου) βάρους 50Kg που προκύπτει από μεταλλική πλαισιωτή κατασκευή (σκελετός) η οποία επενδύεται με μεταλλικά φύλλα λαμαρίνας πάχους 2 χιλ. Η βάση έχει σχήμα κύβου και η άνω επιφάνεια έχει διαμορφωμένη κοίλη εσοχή, διαστάσεων (βλ. πίνακα). Οι επιφάνειες της κατασκευής βάφονται με ηλεκτροστατική βαφή σε απόχρωση RAL και υφή ΜΑΤ ή ΣΑΤΙΝΕ έπειτα από δειγματισμό. βάσης Πλάτος βάσης Ύψος βάσης Διάμετρος κοίλης εσοχής Βάθος κοίλης εσοχής Τεμάχιο. Σελ. 74

79 Α36 Σκίτσο Φύλλα plexiglass Φύλλα plexiglass ή ισοδύναμου υλικού διαστάσεων 1.00μ * 1.00 μ., έως 2 εκ. πάχος. - Δυνατότητα συνδυασμού των φύλλων μετά απο συγκόλληση σε σχήμα Γ ή Τ. 10 Τεμάχια. Σελ. 75

80 Α37 Ράφι : Ράφι κρυστάλλινο, από διαστρωμένο γυαλί ασφαλείας (triplex laminated glass),υπέρλευκο (extra white clear) και με αντιανακλαστική επίστρωση (antireflex), διαφορετικών διαστάσεων (βλ. πίνακα). ραφιού Πλάτος ραφιού Πάχος ραφιού σε χιλ. 10 στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της Στο σύστημα - τύπου ράφι περιλαμβάνονται και τα εξαρτήματα στηριξής του στην πλάτη της εκθεσιακής κατασκευής. 60 Τεμάχια. Σελ. 76

81 Α37.1 Ράφι : Ράφι από Plexiglas ή άλλο ισοδύναμο, διαφορετικών διαστάσεων (βλ. πίνακα). ραφιού Πλάτος ραφιού Πάχος ραφιού. ανάλογα με το βάρος του εκθέματος. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της Στο σύστημα - τύπου ράφι περιλαμβάνονται και τα εξαρτήματα στηριξής του στην πλάτη της εκθεσιακής κατασκευής. 25 Τεμάχια. Σελ. 77

82 Α37.2 Ράφι : Ράφι inox ή χαλύβδινο ηλεκτροστατικά βαμμένο με μή ανακλαστική βαφή, διαφορετικών διαστάσεων (βλ. πίνακα). ραφιού Πλάτος ραφιού Πάχος ραφιού. ανάλογα με το βάρος του εκθέματος. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της Στο σύστημα - τύπου ράφι περιλαμβάνονται και τα εξαρτήματα στηριξής του στην πλάτη της εκθεσιακής κατασκευής. 10 Τεμάχια. Σελ. 78

83 Α38 Σχέδια Βάθρο - βάση στήριξης εκθέματος: Ιδιοκατασκευή - μεταλλική βάση (βάθρο) για τη στήριξη εκθεμάτων βάρους 30Kg που προκύπτει από μεταλλική πλαισιωτή κατασκευή (σκελετός) η οποία επενδύεται με μεταλλικά φύλλα λαμαρίνας πάχους τουλάχιστον 2 χιλ., διαστάσεων (βλ. πίνακα). Το βάθρο ενισχύεται στατικά αναλόγως του φορτίου που θα φέρει. Η κατασκευή βάφεται με ηλεκτροστατική βαφή σε απόχρωση RAL και υφή ΜΑΤ ή ΣΑΤΙΝΕ έπειτα από δειγματισμό με μή ανακλαστική βαφή, διαστάσεων (βλ. πίνακα). βάσης Πλάτος βάσης Ύψος βάσης Τεμάχια. Σελ. 79

84 Α39 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή ορθοκανονικής διατομής τύπου πλαίσιο, με ανοικτές δύο απέναντι επιφάνειες, που προκύπτει από τη συναρμογή επιφανειών χαλύβδινων ηλεκτροστατικά βαμμένων με μή ανακλαστική βαφή, διαστάσεων (βλ. πίνακα). βάσης Πλάτος βάσης Ύψος βάσης Πάχος επιφανειών ανάλογα με το βάρος του εκθέματος. 40 Τεμάχια. Σελ. 80

85 Α40 Φωτογραφίες Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση ρυθμιζόμενου ανοίγματος για τη στήριξη εκθεμάτων (πιάτα, δίσκοι) σε όρθια θέση, από Plexiglas ή άλλο ισοδύναμο, ύψους 15 εκ. Η βάση αποτελείται από δύο σκέλη τα οποία συνδέονται υπό γωνία (κυμαινόμενο άνοιγμα) έως Τεμάχια. Σελ. 81

86 Α41 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων (κεκλιμένο συμπαγές βάθρο) από Plexiglas ή άλλο ισοδύναμο, διαστάσεων (βλ. πίνακα). Δυνατότητα πατούρας στο χαμηλό ακρο του πρίσματος. βάσης 20 Πλάτος βάσης 20 Ύψος βάσης Τεμάχια. Σελ. 82

87 Α41.1 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων (κεκλιμένο συμπαγές βάθρο) από Plexiglas ή άλλο ισοδύναμο, διαστάσεων (βλ. πίνακα). Δυνατότητα πατούρας στο χαμηλό ακρο του πρίσματος. βάσης 30 Πλάτος βάσης 30 Ύψος βάσης Τεμάχια. Σελ. 83

88 Α41.2 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων (κεκλιμένο βάθρο) από τμήματα Plexiglas ή άλλο ισοδύναμο, διαστάσεων (βλ. πίνακα). Δυνατότητα πατούρας στο χαμηλό ακρο του πρίσματος. βάσης 50 Πλάτος βάσης 50 Ύψος βάσης Τεμάχια. Σελ. 84

89 Α41.3 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων (κεκλιμένο βάθρο) από τμήματα Plexiglas ή άλλο ισοδύναμο, διαφορετικών διαστάσεων (βλ. πίνακα). Δυνατότητα για ελεύθερες πλευρες του πρίσματος (πλάγια ή πίσω) Δυνατότητα πατούρας στο χαμηλό ακρο του πρίσματος. βάσης Πλάτος βάσης Ύψος βάσης Τεμάχια. Σελ. 85

90 Α41.4 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων (κεκλιμένο βάθρο) από τμήματα Plexiglas ή άλλο ισοδύναμο με στρογγυλεμένες άκρες, διαφορετικών διαστάσεων (βλ. πίνακα). Δυνατότητα πατούρας στο χαμηλό ακρο του πρίσματος. βάσης 10.5 Πλάτος βάσης 10.5 Ύψος βάσης Τεμάχια. Σελ. 86

91 Α42 Σχέδια/Φωτογραφίες Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων απο χάλυβα ηλεκτροστατικής μη ανακλαστικής βαφής που αποτελείται από: α) τετράγωνη βάση, β) σωλήνα στήριξης, γ) μεταλλικές βέργες με πολλαπλές απολήξεις, διαφορετικών διαστάσεων (βλ. πίνακα). Σε περιπτώσεις μικρών διατομών ο σωλήνας στήριξης (β) εκφυλίζεται σε κύλινδρο. Οι ελατές και όλκιμες βέργες (γ) μορφοποιούνται ποικιλοτρόπως (βλπ σκίτσα) βάσης (α). Πλάτος βάσης (α). Πάχος βάσης (α). Ύψος σωλήνα στήριξης (β) Διατομή σωλήνα στήριξης (χιλ.) (α) (γ) (β) 5-30 εκ εκ. ανάλογα με το βάρος του εκθέματος Τεμάχια. Σελ. 87

92 Α42.1 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο που αποτελείται από: α) τετράγωνη βάση, β) συμπαγή σωλήνα στήριξης, γ) μεταλλικές βέργες με πολλαπλές απολήξεις, διαφορετικών διαστάσεων (βλ. πίνακα). (γ) (β) Οι ελατές και όλκιμες βέργες (γ) μορφοποιούνται ποικιλοτρόπως (βλπ σκίτσα) (α) βάσης (α). Πλάτος βάσης (α). πάχος βάσης (α). Ύψος σωλήνα στήριξης (β) Διατομή σωλήνα (β) σε χιλ εκ εκ. ανάλογα με το βάρος του εκθέματος Τεμάχια. Σελ. 88

93 Α42.2 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων απο χάλυβα ηλεκτροστατικής μη ανακλώμενης βαφής που αποτελείται από: α) σωλήνα στήριξης ο οποίος πακτώνεται στο δάπεδο ή στην πλάτη της προθήκης, β) μεταλλικές βέργες με πολλαπλές απολήξεις, διαφορετικών διαστάσεων (βλ. πίνακα). Οι ελατές και όλκιμες βέργες μορφοποιούνται ποικιλοτρόπως (βλπ σκίτσα) Ύψος σωλήνα στήριξης (α) Διατομή σωλήνα στ. σε χιλ Τεμάχια. Σελ. 89

94 Α43 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο, που αποτελείται από: α) ορθογώνια βάση, β) ορθογώνια πλάτη, διαφορετικών διαστάσεων (βλ. πίνακα). Το πάχος των επιφανειών είναι 10 χιλ. (β) βάσης (α) 7-30 Πλάτος βάσης (α) πλάτης (β) 7-35 Πλάτος πλάτης(β) 7-35 (α) (β) Δυνατότητα τοποθέτησης υποστηρικτικής γωνίας στα μεγαλύτερα πλάτη (β). (α) 50 Τεμάχια. Σελ. 90

95 Α44 Φωτογραφίες Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος δαχτυλιδιού, διαφορετικών διαστάσεων (βλ. πίνακα). Διάμετρος βάσης 3-25 Ύψος βάσης Τεμάχια. Σελ. 91

96 Α45 Σκίτσο Ιδιοκατασκευή - Βάση στήριξης εκθέματος (στεφάνι). Στεφάνι στήριξης φωτογραφικής μηχανής απο μέταλλο ορθοκανονικής διατομής ηλεκτροστατικά βαμμένο από μη ανακλαστική βαφή. διάμετρος στεφανιού σε εκ. 78 ύψος σε εκ 2 1 Τεμάχιο. Σελ. 92

97 Α46 Σχέδια Ιδιοκατασκευή - βάση στήριξης εκθέματος: Ιδιοκατασκευή - βάση στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος Π, με στρογυλεμένες ακμές, διαφορετικών διαστάσεων (βλ. πίνακα). Το πάχος της επιφάνειας είναι 10 χιλ. βάσης Πλάτος βάσης Ύψος βάσης Τεμάχια. Σελ. 93

98 Α47 Σχέδια/Φωτογραφίες Ιδιοκατασκευή - αναλόγιο: Ιδιοκατασκευή - αναλόγιο (βάση στήριξης βιβλίων) από Plexiglas ή άλλο ισοδύναμο με κλίση 30, διαφορετικών διαστάσεων (βλ. πίνακα). Το πάχος της επιφάνειας είναι 6 χιλ. Δυνατότητα κατασκευής πατούρας στο κάτω μέρος της κατασκευής. αναλογίου Πλάτος αναλογίου Ύψος αναλογίου Τεμάχια. Σελ. 94

99 Α47.1 Σχέδια/Φωτογραφίες Ιδιοκατασκευή - αναλόγιο: Ιδιοκατασκευή - αναλόγιο (βάση στήριξης βιβλίων) από Plexiglas ή άλλο ισοδύναμο με κλίση 30, διαφορετικών διαστάσεων (βλ. πίνακα). Το πάχος της επιφάνειας είναι 6 χιλ. αναλογίου Πλάτος αναλογίου Ύψος αναλογίου Τεμάχια. Σελ. 95

100 Α47.2 Σχέδια/Φωτογραφίες Ιδιοκατασκευή - αναλόγιο: Ιδιοκατασκευή - αναλόγιο (βάση στήριξης βιβλίων) από Plexiglas ή άλλο ισοδύναμο με δυνατότητα ρύθμισης της κλίσης της κατασκευής, που αποτελείται από: α) τετράγωνη βάση, β) βραχίονα στήριξης, γ) επιφάνεια στήριξης εκθέματος, διαφορετικών διαστάσεων (βλ. πίνακα). Το ενδεικτικό πάχος της επιφάνειας κυμαίνεται από 4-10 χιλ. Δυνατότητα πατούρας στο κάτω άκρο του αναλογίου. (α) (β) (γ) βάσης (α) Πλάτος βάσος (α) Ύψος βραχίονα (β) επιφάνειας στήριξης (γ) Πλάτος επιφάνειας στήριξης (γ) Τεμάχια. Σελ. 96

101 Α48 Φωτογραφίες στήριξης εκθέματος: στήριξης εκθεμάτων (πιάτα διαστάσεων: πάχος 3 εκ. και διάμετρος 38 εκ.) που αποτελείται από ανοξείδωτα μεταλλικά στοιχεία (σπιράλ, κ.α.) 70 Τεμάχια. Σελ. 97

102 Α49 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων (πιάτα, κ.α.) inox που αποτελείται από: α) τρείς βραχίονες στήριξης (ο ένας ανοιγόμενος για να ασφαλίζει και να σταθεροποιεί το έκθεμα/συρταρωτός μηχανισμός) διαστάσεων: μήκος κάθε βραχίονα από 10 εκ. έως 30 εκ. και άνοιγμα μεταξύ τους 120, β) γάντζο που πακτώνεται στην εκθεσιακή κατασκευή. 50 Τεμάχια. Σελ. 98

103 Α50 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος Γ κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 0,5-40 Διάμετρος διατομής σε χιλ Τεμάχια. Σελ. 99

104 Α50.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος Γ κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 0,5-40 Διάμετρος διατομής σε χιλ Τεμάχια. Σελ. 100

105 Α50.2 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος Γ κυκλικής διατομής με ενσωματωμένη βίδα που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 5-25 Διάμετρος διατομής σε χιλ Τεμάχια. Σελ. 101

106 Α50.3 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος Γ κυκλικής διατομής με ενσωματωμένη βίδα που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 2-25 Διάμετρος διατομής σε χιλ Τεμάχια. Σελ. 102

107 Α50.4 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος Γ ορθογώνιας διατομής με ενσωματωμένη βίδα που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 2-25 διατομής σε χιλ Πλάτος διατομής σε χιλ Τεμάχια. Σελ. 103

108 Α50.5 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος Γ ορθογώνιας διατομής με ενσωματωμένη βίδα που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 2-25 διατομής σε χιλ Πλάτος διατομής σε χιλ Τεμάχια. Σελ. 104

109 Α51 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος Γ με πλάτη ορθογώνιας διατομής με δυνατότητα βιδώματος, που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). συστήματος (α) Ύψος πλάτης διατομής σε χιλ. Πλάτος διατομής σε χιλ. (α) Τεμάχια. Σελ. 105

110 Α51.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος Γ με πλάτη ορθογώνιας διατομής με δυνατότητα βιδώματος, που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). συστήματος (α) Ύψος πλάτης διατομής σε χιλ. Πλάτος διατομής σε χιλ. (α) Τεμάχια. Σελ. 106

111 Α52 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox ορθογώνιας διατομής που αποτελείται από δύο τμήματα (ζεύγος) που βιδώνονται στην εκθεσιακή κατασκευή. Το άνω τμήμα του ζεύγους είναι ανοιγόμενο (συρταρωτός μηχανισμός) για να ασφαλίζει και να σταθεροποιεί το έκθεμα, ενώ το κάτω τμήμα είναι σταθερό. Ως προς τις διαστάσεις (βλ. πίνακα). (α) (β) άνω τμήματος (α) Ύψος άνω τμήματος (β) κάτω τμήματος (α) Ύψος κάτω τμήματος (β) διατομής σε χιλ. Πλάτος διατομής σε χιλ. άνω τμήμα (β) (α) κάτω τμήμα. 200 Τεμάχια (ζεύγη). Σελ. 107

112 Α53 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος γάντζου κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) (β) συστήματος (α) Διάμετρος διατομής σε χιλ. Διάμετρος γάντζου σε χιλ. Ύψος γάντζου (β) Τεμάχια. Σελ. 108

113 Α53.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος γάντζου κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) (β) συστήματος (α) Διάμετρος διατομής σε χιλ. Διάμετρος γάντζου σε χιλ. Ύψος γάντζου (β) Τεμάχια. Σελ. 109

114 Α53.2 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος γάντζου ορθογώνιας διατομής με πλάτη που βιδώνερται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) (β) συστήματος (α) διατομής πλάτης σε χιλ. Πλάτος διατομής πλάτης σε χιλ. διατομής γάντζου σε χιλ. Πλάτος διατομής γάντζου σε χιλ. Ύψος γάντζου (β) Τεμάχια. Σελ. 110

115 Α54 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος πετάλου κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) Διάμετρος διατομής σε χιλ. Διάμετρος πετάλου σε χιλ. Ύψος πετάλου (β) (β) Τεμάχια. Σελ. 111

116 Α54.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος πετάλου κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) Διάμετρος διατομής σε χιλ. Διάμετρος πετάλου σε χιλ. Ύψος πετάλου (β) (β) Τεμάχια. Σελ. 112

117 Α54.2 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος πετάλου ορθογώνιας διατομής μπου βιδώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) διατομής σε χιλ. Πλάτος διατομής σε χιλ. Ύψος πετάλου (β) (β) Τεμάχια. Σελ. 113

118 Α54.3 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος πετάλου ορθογώνιας διατομής με πλάτη που βιδώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) διατ. πλάτης σε χιλ. Πλάτος διατ. πλάτης σε χιλ. Ύψος πετάλου (β) διατομής πετάλου σε χιλ. Πλάτος διατομής πετάλου σε χιλ. (β) Τεμάχια. Σελ. 114

119 Α55 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος ράβδου με απόληξη κλιπ (με έλασμα και χωρίς ραβδώσεις ή δοντάκια ) κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 5-40 Διάμετρος διατομής σε χιλ. 2-7 Άνοιγμα κλιπ σε χιλ Τεμάχια. Σελ. 115

120 Α55.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από Plexiglas ή άλλο ισοδύναμο σχήματος ράβδου με απόληξη κλιπ (με έλασμα και χωρίς ραβδώσεις ή δοντάκια ) κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) 5-40 Διάμετρος διατομής σε χιλ Άνοιγμα κλιπ σε χιλ Τεμάχια. Σελ. 116

121 Α55.2 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος ράβδου με απόληξη κλιπ (με έλασμα και χωρίς ραβδώσεις ή δοντάκια ) με πλάτη, κυκλικής διατομής που βιδώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) Διάμετρος διατομής σε χιλ. Άνοιγμα κλιπ σε χιλ. διατομής πλάτης σε χιλ. Πλάτος διατομής πλάτης σε χιλ Τεμάχια. Σελ. 117

122 Α56 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος δακτυλίου κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) (β) ` συστήματος (α) Διάμετρος διατομής σε χιλ. Ύψος δακτυλίου (β) Διατομή δακτυλίου σε χιλ Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων 50 Τεμάχια. Σελ. 118

123 Α56.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων από plexiglass ή ισοδύναμο σχήματος δακτυλίου κυκλικής διατομής που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) (β) ` συστήματος (α) Διάμετρος διατομής σε χιλ. Ύψος δακτυλίου (β) Διατομή δακτυλίου σε χιλ Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων 80 Τεμάχια. Σελ. 119

124 Α56.2 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος δακτυλίου ορθογώνιας διατομής με ενσωματωμένη βίδα που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) διατομής σε χιλ. Πλάτος διατομής σε χιλ. Ύψος δακτυλίου (β) (β) Τεμάχια. Σελ. 120

125 Α56.3 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων plexiglass ή ισοδύναμου σχήματος δακτυλίου ορθογώνιας διατομής με ενσωματωμένη βίδα που πακτώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) διατομής σε χιλ. Πλάτος διατομής σε χιλ. Ύψος δακτυλίου (β) (β) Τεμάχια. Σελ. 121

126 Α56.4 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων inox σχήματος δακτυλίου ορθογώνιας διατομής και με πλάτη, που βιδώνεται στην εκθεσιακή κατασκευή, διαφορετικών διαστάσεων (βλ. πίνακα). (α) συστήματος (α) διατομής σε χιλ. Πλάτος διατομής σε χιλ. Ύψος δακτυλίου (β) διατομής πλάτης σε χιλ. Πλάτος διατομής πλάτης σε χιλ. (β) Τεμάχια. Σελ. 122

127 Α57 Κόρνιζα : Κορνίζα inox διαστάσεων 50 Χ 70 εκ. Η τελική επιλογή του προφίλ της κορνίζας γίνεται έπειτα από δειγματισμό ανάλογα με το έκθεμα. στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της Στο σύστημα - τύπου κορνίζα περιλαμβάνονται και τα εξαρτήματα στηριξής του στην πλάτη της εκθεσιακής κατασκευής. 30 Τεμάχια. Σελ. 123

128 Α58 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ιδιοκατασκευή - σύστημα στήριξης εκθεμάτων απο ύφασμα σε σχήμα πρίσματος με ενίσχυση στην μέση για την αποφυγή καμπυλώσεων. Μεταλλική κατασκευή ηλεκτροστατικής μή ανακλόμενης βαφής. Στο κάτω μέρος τοποθετείται πατούρα. Η κλίση του πρίσματος θα εξαρτηθεί απο το βάθος της προθήκης. πρίσματος (α) διατομή σε χιλ. υποτεινουσα πρίσματος (β) & Τεμάχια. Σελ. 124

129 Α59 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος (επιγονάτια): Ειδική κατασκευή για επιγονάτια απο plexiglass ή ισοδύναμο. Αποτελείται απο : - Στρογγύλή βάση διαμέτρου 25 εκ παχους 1εκ. με υποδοχή για το πόδι. - Πόδι στρογγυλής διατομής απο κενό σωλήνα διαμέτρου 5 εκ ύψους 80 έως 105 εκ.. - Βάση για το αντικείμενο σχήματος ρόμβου με διαγώνιες απο εκ. περίπου. Στις δύο διαδοχικές κάτω πλευρές να φέρει δόντι το οποίο πρέπει να διακόπτεται στην κάτω γωνία. Η βάση θα φέρει υποδοχή γαι το πόδι και θα στηρίζεται στο πόδι με κλίση 45 μοιρών περίπου. Για τη βάση σχήματος ρόμβου θα δοθεί πατρόν ξεχωριστά για κάθε αντικείμενο, καθώς παρουσιάζουν παραμόρφωση σε σχέση με τις αναλογίες του κανονικού ρόμβου. Στο κάτω τελείωμα του ρόμβου τοποθετείται πατούρα (βλπ σχημα) 5 Τεμάχια. Σελ. 125

130 Α59.1 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ειδική κατασκευή για επιγονάτια απο inox. Αποτελείται απο : - Στρογγύλή βάση διαμέτρου 25 εκ παχους 1εκ. με υποδοχή για το πόδι. - Πόδι στρογγυλής διατομής απο κενό σωλήνα διαμέτρου 5 εκ ύψους 80 έως 100 εκ.. - Βάση για το αντικείμενο σχήματος παραλληλογραμου με πλευρές: α) εκ κ β) εκ. Στη κατω πλευρά να φέρει πατούρα. Στο κάτω τελείωμα του ορθογωνίου τοποθετείται πατούρα (βλπ σχημα) 5 Τεμάχια. Σελ. 126

131 Α60 Σχέδια Ιδιοκατασκευή - σύστημα στήριξης εκθέματος: Ειδική κατασκευή για πετραχήλια απο plexiglass ή ισοδύναμο. Αποτελείται από: -Ορθογώνιο παραλληλόγραμμο φύλλο. -Μικρό κύλινδρο διαμέτρου 12 εκ καί ύψους 2 εκ. σε απόσταση 15 εκ. περίπου. Το φύλλο πρέπει να μπορεί να στέκεται σε οριζόντια βάση υπό κλίση μοιρών ως προς το έδαφος. Οι οριστικές διαστάσεις θα δοθούν μαζί με πατρόν ξεχωριστά για κάθε αντικείμενο. πρίσματος (α) 150 διατομή σε χιλ πλάτος πρίσματος (α) 30 3 Τεμάχια. Σελ. 127

132 Α61 Φωτογραφία εκθέματος Σανίδες. Μεσαίας πυκνότητας μοριοσανίδες MDF ZF για την στήριξη του παραπετάσματος Τζαμιού, διαφόρων διαστάσεων. σανίδας σε εκ. 190 (2σ), 40 (2σ) ορθογώνια διατομή σανίδας σε εκ. 20 * 2 4 Τεμάχια. Σελ. 128

133 Α62 Σκίτσο Ιδιοκατασκευή - σύστημα στήριξης εκθέματος (τζακόπανο). Πλαίσιο από Μεσαίας πυκνότητας μοριοσανίδες MDF ZF για την στήριξη υφασμάτων, διαφόρων διαστάσεων. - Πρόβλεψη για στήριξη της κατασκευής στην πλάτη της προθήκης με αποστάτες με δυνατότητα απαγκίστρωσης από την πλάτη. σανίδας σε εκ. μήκος κατασκευής ύψος κατασκευής πάχος σανίδας σε εκ ή Τεμάχια. Σελ. 129

134 Α63 Σκίτσο Δίσκοι Δίσκοι από Μεσαίας πυκνότητας μοριοσανίδες MDF ZF για την ανάρτηση υφασμάτων, διαφόρων διαστάσεων. - Πρόβλεψη για την διάνοιξη οπών. Διάμετρος Δισκου πάχος δίσκου σε εκ Τεμάχια. Σελ. 130

135 Α64 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος (κονσόλα). Ημικυκλικό τραπέζι απο Plexiglass ή ισοδύναμο που αποτελείται απο ημικυκλικό ράφι και τρία σωληνωτά πόδια. Οι ακριβείς διαστάσεις θα εξαρτηθούν απο το έκθεμα. Διαμετρος ημικυκλίου ύψος σωληνωτών ποδιών Τεμάχιο. Σελ. 131

136 Α65 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος (μορφονιός): βάση στήριξης φιγούρας θεάτρου σκιών. To υλικό του οριζόντιου και του κατακόρυφου στοιχείου είναι απο plexiglass ή ισοδύναμο. - Δυνατότητα κοψίματος του plexiglass στο περιγραμμα της φιγούρας. ύψος φύλλου σε εκ. πλάτος φύλλου σε εκ Τεμάχιο. (ζεύγος) Σελ. 132

137 Α66 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος (εργαλεία): Κατασκευή στήριξης σκαπτικών εργαλείων που τους λείπει το κοντάκι απο τμήματα plexiglass ή ισοδύναμο. Η βάση είναι ορθογώνιο πρίσμα ορθογωνικής διατομης που διατρείται. Οι διατομές των τρυπών εξαρτώνται απο την διάμετρο της τρύπας του εργαλείου για το κοντάκι. Εντός της τρύπας τοποθετούνται σωλήνες plexiglass η ισοδύναμου για την τοποθέτηση των εργαλείων. πλάτος πρίσματος σε εκ. μήκος πρίσματος ύψος πρίσματος σε εκ. διάμετρος σωλήνα Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 4 Τεμάχια. Σελ. 133

138 Α67 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος (εργαλεία τζακιού): Κατασκευή στήριξης εργαλείων τζακιού τμήματα plexiglass ή ισοδύναμο. Η βάση είναι ορθογώνιο πρίσμα ορθογωνικής διατομής. Ο κορμός είναι μια ορθογώνια πλάκα και η στεψη ένα πλακίδιο με τρύπες για τις υποδοχές των εργαλείων τζακιού. πλάτος βάσης 20 μήκος βάσης σε εκ. 15 ύψος κατασκευής σε εκ. 45 Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 4 Τεμάχια. Σελ. 134

139 Α68 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος (πόρπες): Κατασκευή στήριξης κοσμημάτων και φορεσιών. Κατασκευάζεται από τμήματα Plexiglass ή ισοδύναμου υλικού. Εχει σχήμα κυκλικου τόξου. - Δυνατότητα βιδώματος στον τοίχο. πλάτος βάσης μήκος βάσης (χορδή) ύψος χορδής ανάλογα το μήκος της Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 15 Τεμάχια. Σελ. 135

140 Α69 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος(τρίπτυχο): Ειδική κατασκευή στήριξης τρίπτυχου φορητής εικόνας απο μέταλλο ηλεκτροστατικής μή ανακλώμενης βαφής με διαστάσεις όπως στο παράπλευρο σκίτσο. μέγιστο πλάτος κατασκευής σε εκ. μέγιστο ύψος κατασκευής σε εκ Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 1 Τεμάχιο. Σελ. 136

141 Α70 Σκίτσο Ιδιοκατασκευή - στήριξης εκθέματος (αργαλειός): Κατασκευή στήριξης όρθιου αργαλειού απο τον τοίχο απο μέταλλο ηλεκτροστατικής μή ανακλαστικής βαφής. Ο μεταλλικός βραχίονας καταλήγει σε ποτήρι κατάλληλης διατομής (Φ10-20εκ) με μηχανισμό απασφάλισης για την στήριξη των ποδιών του αργαλειού. Ισχύουν οι Γενικές Προδιαγραφές των αντίστοιχων συστημάτων στήριξης εκθεμάτων στο τεύχος των Γενικών Προδιαγραφών της 8 Τεμάχια. Σελ. 137
