Ειδικό Θέμα Οικοδομικής 8ου εξαμήνου Κατασκευαστική ανάλυση και επέμβαση σε παραδοσιακά κτήρια

Transcript

1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Αρχιτεκτόνων Μηχανικών Τομέας IV : Συνθέσεων Τεχνολογικής Αιχμής ntua ACADEMIC OPEN COURSES ΕΙΡΗΝΗ ΕΦΕΣΙΟΥ Καθηγήτρια, Σχολή Αρχιτεκτόνων Μηχανικών ΕΜΠ ΓΙΩΡΓΟΣ ΣΠΑΡΗΣ Πολιτικός Μηχανικός Ειδικό Θέμα Οικοδομικής 8ου εξαμήνου Κατασκευαστική ανάλυση και επέμβαση σε παραδοσιακά κτήρια Επεμβάσεις σε δομικές κατασκευές από οπλισμένο σκυρόδεμα 2015

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 ΝΕΩΤΕΡΗ ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΚΛΗΡΟΝΟΜΙΑ ΕΠΕΜΒΑΣΕΙΣ ΣΕ ΔΟΜΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ EIΡΗΝΗ ΕΦΕΣΙΟΥ ΑΡΧΙΤΕΚΤΩΝ ΚΑΘΗΓΗΤΡΙΑ ΕΜΠ - ΓΙΩΡΓΟΣ ΣΠΑΡΗΣ ΠΟΛΙΤΙΚΟΣ ΜΗΧΑΝΙΚΟΣ

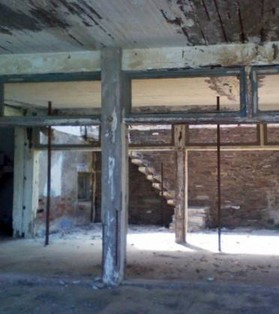

4 Εικ. 1,2,3,4. Φωτογραφίες: Ε. Εφεσίου

5 Εικ. 5,6. Φωτογραφίες: Ε. Εφεσίου

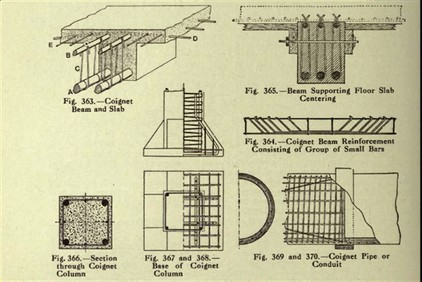

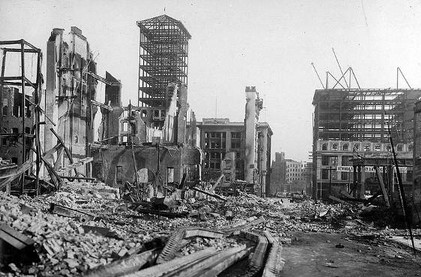

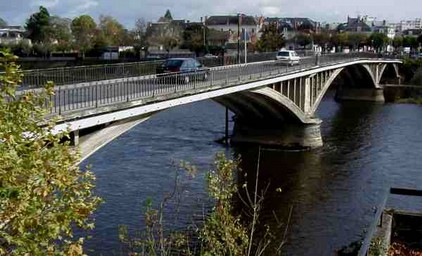

6 Το σκυρόδεμα έχει μακραίωνη ιστορία Εικ. 7. Πηγή: Ε. Εφεσίου Εικ. 8. Χωρίς δικαιώματα Πηγή: internet Εικ.9. Πηγή: engineersoutlook.wordpress. com Εικ. 10. Χωρίς δικαιώματα. Photographer: Chadwick H.D. Πηγή: US Archiv ARCWEB Από την αρχαιότητα διάφοροι τύποι σκυροδέματος χρησιμοποιήθηκαν από Βαβυλώνιους, Αιγύπτιους, Ρωμαίους 1710 χρησιμοποιήθηκε πρώτη φορά ο όρος cement 1753 χρησιμοποιήθηκε πρώτη φορά ο όρος beton (Architecture Hydraulique) 1824 Joseph Aspdin παρασκευαζει το Portland Cement W.B.Wilkinson κατασκευάζει το πρώτο οπλισμένο σκυρόδεμα με ράβδους σιδηροπλισμού 1865 Ο ιδιος εκτισε την πρώτη διόροφη κατοικία με πλάκες από οπλισμενο σκυρόδεμα 1855 Lambot Ferciment Joseph Monier Γέφυρα από οπλισμένο σκυρόδεμα 1877 Πρώτοι κανονισμοί στην Γερμανία 1890 Edmond Coignet προκατασκευασμένα στοιχεία από οπλισμένο σκυρόδεμα 1892 Systeme Hennebique 1900 Chateau d Eau Edmond Coignet 1909 Μυκητοειδή υποστυλώματα 1911 Eugene Freyssinet 1906 Σεισμός San Francisco Νέοι Κανονισμοί 1920 και μετά το οπλισμένο σκυρόδεμα γίνεται το υλικό που θα χαρακτηρίσει την αρχιτεκτονική έκφραση του μοντέρνου κινήματος και γενικότερα την αρχιτεκτονική του 20ου αιώνα Paris World Exposition Προεντεταμένο σκυρόδεμα

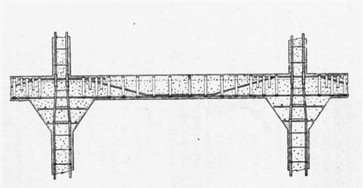

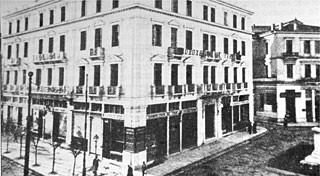

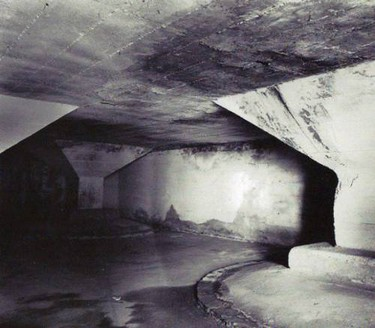

7 ΤΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΤΗΝ ΕΛΛΑΔΑ Το οπλισμένο σκυρόδεμα εισάγεται στην Ελλάδα, όπως και σε πολλές άλλες χώρες, μέσω του συστήματος Hennebique Η διάδοση της νέας αυτής δομικής τεχνικής είναι γρήγορη και ευρεία. Σε αυτό συμβάλλει ένας συνδυασμός τεχνοοικονομικών προϋποθέσεων σχετικών τόσο με τα χρησιμοποιούμενα υλικά όσο και με το τεχνικό προσωπικό. Tα υδραυλικά κονιάματα ήταν γνωστά στους Έλληνες τεχνικούς αφού η χρήση της θηραϊκής γης στα υδραυλικά και λιμενικά έργα είχε διαδοθεί από τα μέσα του 19ου αιώνα Mεγάλο μέρος της οικονομικής ανάπτυξης της Ελλάδας, πριν και μετά τον Α παγκόσμιο πόλεμο, θα στηριχθεί στις δραστηριότητες των Ελλήνων μηχανικών Την εξέλιξη των δομικών τεχνικών θα επηρεάσουν κατά την τρίτη δεκαετία του 20ού αιώνα δύο γεγονότα: η καθιέρωση ενός νέου θεσμικού πλαισίου για την κατασκευή (Γενικός Οικοδομικός Κανονισμός του 1929) και η διάδοση των ιδεών του Μοντέρνου Κινήματος πριν από τον Β παγκόσμιο πόλεμο που επικυρώνεται με το συνέδριο των CIAM στην Αθήνα το Και τα δύο συνέπεσαν με την καθιέρωση μετά το 1925 του οπλισμένου σκυροδέματος ως του βασικού υλικού κατασκευής του φέροντος οργανισμού των κτιρίων. Εικ. 11.Χωρίς δικαιώματα Πηγή: engineersoutlook.wordpress.com Εικ. 12. Πηγή: Εικ. 13. Πηγή: Εικ. 14. Πηγή: Ε. Εφεσίου

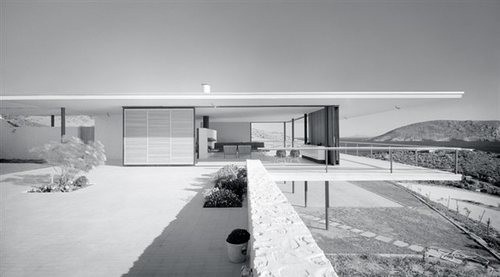

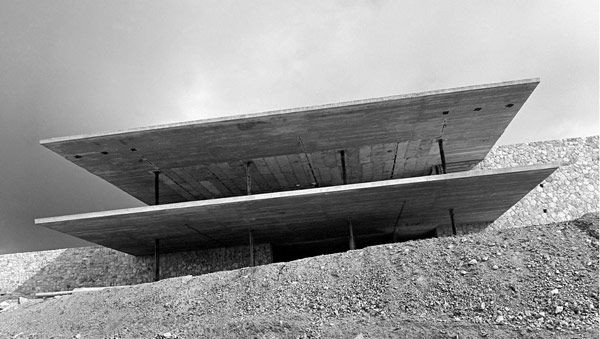

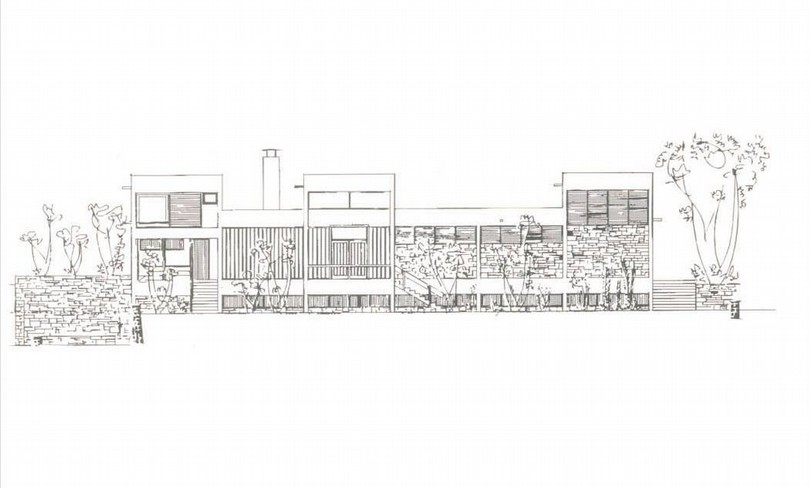

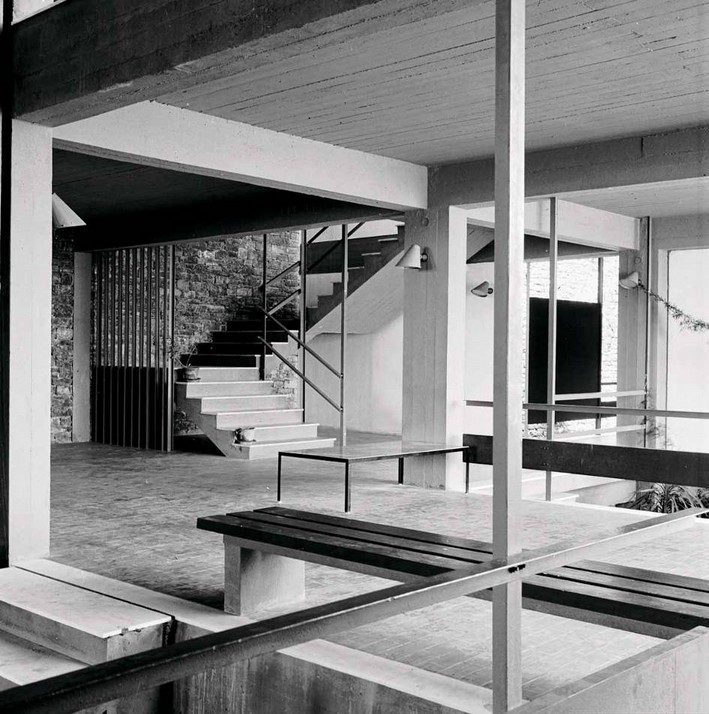

8 Εικ. 15. Αρχαιολογικό Μουσείο Ιωαννίνων, Α. Κωνσταντινίδης, Πηγή: Μελέτες + Κατασκευές Εικ. 16. Οικία Λαναρά, Ανάβυσσος, Ν. Βαλσαμάκης Φωτογραφία: Δ. Καλαποδάς, Πηγή: domesindex.com Εικ. 17. Ξενία στον Πόρο, Α. Κωνσταντινίδης Πηγή: Μελέτες + Κατασκευές

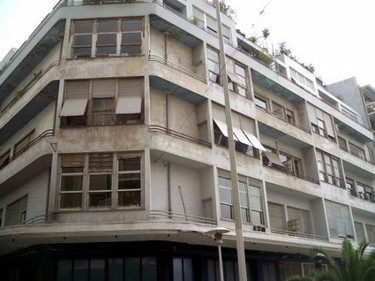

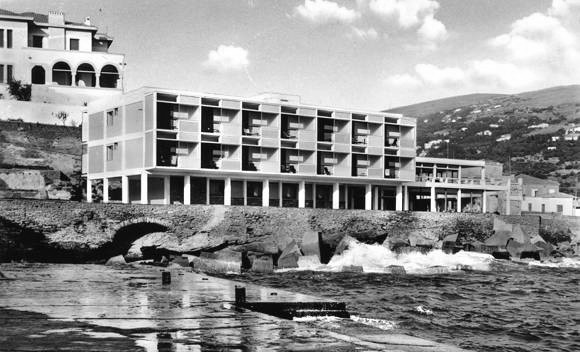

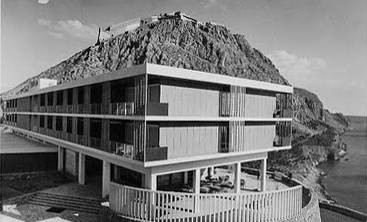

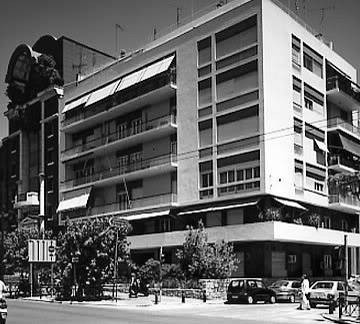

9 Εικ. 18. Ξενία Τρίτων Άνδρου, Α. Κωνσταντινίδης, Πηγή: Μελέτες + Κατασκευές Εικ. 20. Εργοστάσιο Φιξ στη Λ. Συγγρού, Τ. Ζενέτος, σημερινή κατάσταση, Πηγή: triantafylloug.blogspot.gr Εικ. 19. Ξενία Ακροναυπλίας, Ι. Τριανταφυλλίδης, Φωτογράφος: Δ. Χαρισιάδης, Πηγή: Φωτογραφικό Αρχείο Μουσείου Μπενάκη Εικ. 21. Πολυκατοικία, Bασ. Σοφίας 86, Νίκος Βαλσαμάκης, Πηγή:

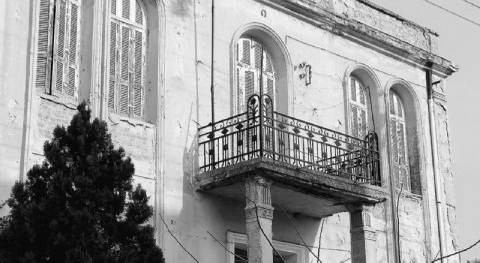

10 Εικ. 22. Οικία Λαναρά, Ανάβυσσος, Ν. Βαλσαμάκης, Φωτογραφία: Δ. Καλαποδάς, Πηγή: domesindex.com Εικ. 24. Πολυκατοικία στη Φιλοθέη, Καραολή Δημητρίου 30, Ά. Κωνσταντινίδης Πηγή: Μελέτες + Κατασκευές Εικ. 23. Οικία Λαναρά, Ανάβυσσος, Πηγή: Συγγραφείς Εικ. 25. Πηγή: origin2.ethnos.gr

11 Η αυξανόμενη αναγνώριση της Αρχιτεκτονικής Κληρονομιάς του 20ου αιώνα και της μετά το Β Παγκόσμιο πόλεμο περιόδου φέρνει στην επιφάνεια μεγάλα τεχνικά αλλά και φιλοσοφικά προβλήματα σχετικά με την συντήρηση και αποκατάσταση των κτηρίων από οπλισμένο σκυρόδεμα. Εικ. 26. Πηγή: internet Αντικρουόμενες Αξίες και Έννοιες: Αυθεντικότητα, Αλήθεια της Κατασκευής, Διατηρητέα κτήρια μοντέρνου κινήματος και φονκξιοναλισμός, Διατήρηση /κατεδάφιση,ανεπίχριστο σκυρόδεμα /Αυθεντικότητα, Γήρανση οπλισμένου σκυροδέματος/αισθητική Ενίσχυση Φέροντος Οργανισμού και Αυθεντικότητα/Αναστρεψιμότητα, Νέοι κανονισμοί (Αντισεισμικοί, θερμομόνωση κλπ), Ασφάλεια, Νέες τεχνολογίες, Νέα Υλικά, κλπ Εικ. 27. Πηγή: internet

12 Πόσα χρόνια ζωής έχουν ακόμη οι παλαιότερες πολυώροφες πολυκατοικίες από οπλισμένο σκυρόδεμα στην Ελλάδα; Στην Ελλάδα η υπόθεση των «διατηρητέων από σκυρόδεμα» ήρθε στο προσκήνιο με αφορμή την κατεδάφιση τμήματος του παλαιού εργοστασίου του Fix στη λεωφόρο Συγγρού Στις χώρες της Δυτικής Ευρώπης εδώ και μία 30ετία περίπου έχει αναπτυχθεί ισχυρή κίνηση που προωθεί τη διατήρηση και των μοντέρνων κτιρίων. Στη Βρετανία η αναγνώριση της «σύγχρονης αρχιτεκτονικής κληρονομιάς» ξεκίνησε από το 1970 με την κήρυξη ως διατηρητέων 50 επιλεγμένων «πρωτοποριακών» κτιρίων της περιόδου , ακολουθώντας τις υποδείξεις του διακεκριμένου ιστορικού της αρχιτεκτονικής sir Nikolaus Pevsner. Από τότε εκατοντάδες κτίρια έχουν προστεθεί στον κατάλογο των «μοντέρνων διατηρητέων». Ακόμη και η «πατίνα του χρόνου» που ο Ruskin, άγγλος θεωρητικός της τέχνης του 19ου αιώνα, θεωρούσε ότι γλυκαίνει την εμφάνιση ακόμη και των πιο άχαρων κτιρίων στα γεράματά τους, δεν ισχύει για το σκυρόδεμα, το οποίο από αισθητική άποψη «γερνάει» άσχημα Κατά τα άλλα υπάρχει ακόμη και μεταξύ των σύγχρονων μοντερνιστών μια ισχυρή θεωρητική τάση υπέρ της κατεδάφισης των κτιρίων από μπετόν μόλις εξαντλήσουν τη χρησιμότητά τους. Από τεχνολογική άποψη η συντήρηση του φέροντος οργανισμού από οπλισμένο σκυρόδεμα αποτελεί έναν από τους πιο εξειδικευμένους κλάδους της επιστήμης του πολιτικού μηχανικού. Αποσπάσματα από δημοσίευση Γιώργου Μ. Χατζηστεργίου πολιτικού μηχανικού

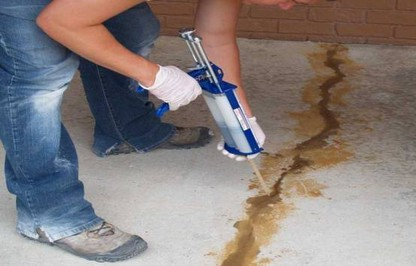

13 ΟΙ ΕΠΕΜΒΑΣΕΙΣ ΣΤΟΝ ΦΟ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΚΟΠΟ ΕΧΟΥΝ: Εικ. 28 Πηγή: houseservice.gr α. Να αποκαταστήσουν αστοχίες της κατασκευής (επισκευές) β. να αναβαθμίσουν την φέρουσα ικανότητα της κατασκευής (ενισχύσεις) Εικ. 29 Πηγή: internet Εικ. 30 Πηγή: internet Εικ. 31 Πηγή:guniteconstructions.gr

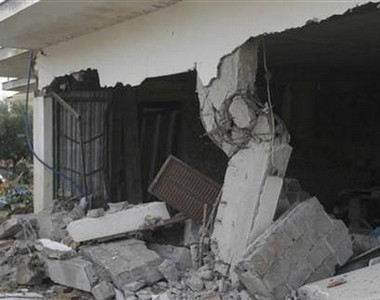

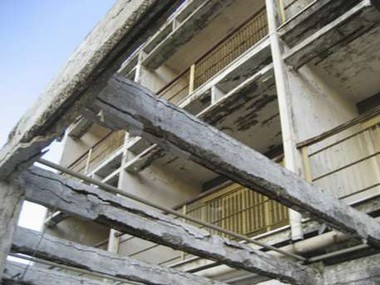

14 Η ΑΣΤΟΧΙΑ ΤΟΥ ΦΟ ΜΠΟΡΕΙ ΝΑ ΟΦΕΙΛΕΤΑΙ: 1. Σε ελαττωματική κατασκευή του κτηρίου, λόγω παραλείψεων στην μελέτη, ελλιπούς επίβλεψης, η κακής ποιότητας υλικών 2. Σε υπέρβαση των φορτίων υπολογισμού λόγω σεισμού έκρηξης υψηλών θερμοκρασιών-φωτιάς αλλαγή χρήσης υποχώρηση εδάφους μεταγενέστερων επεμβάσεων στον ΦΟ Εικ. 32. Πηγή: iansales.com Εικ. 33. Πηγή: pelop.gr 3. Σε προσβολές λόγω έλλειψης συντήρησης Εικ. 34. Πηγή: Συγγραφείς

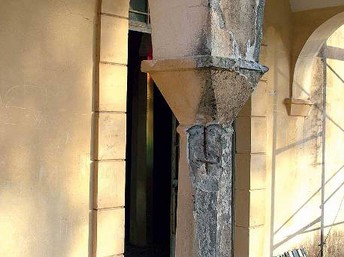

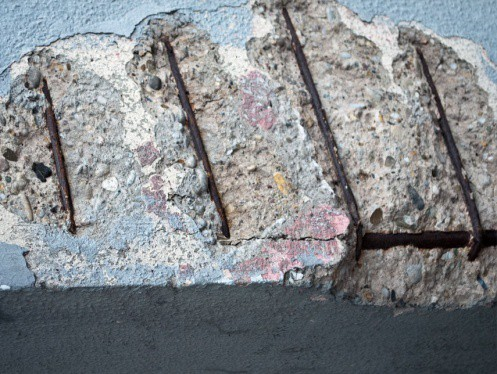

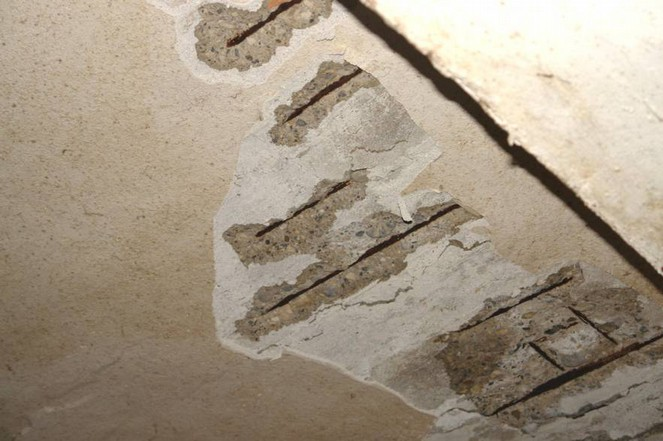

15 4. Σε φθορά του σκυροδέματος λόγω: χημικής δράσης (προσβολή από θειικά ή οξέα, χλωριόντα, ενανθράκωση, οξειδώσεις χάλυβα οπλισμού, όξινη διάβρωση) φυσικής δράσης (πάγωμα νερού στους πόρους, πυρκαγιάασβεστοποίηση-διάσπαση ασβεστολιθικών αδρανών σε θερμοκρασία >800 βαθμών Κελσίου, μηχανικές προσβολές Εικ. 35. Πηγή: Εικ. 36. Φωτογραφία: Συγγραφείς

16 ΡΗΓΜΑΤΩΣΕΙΣ ΣΕ ΣΤΟΙΧΕΙΑ ΤΟΥ Φ.Ο. ΠΡΟΕΡΧΟΝΤΑΙ ΑΠΟ ΥΠΕΡΒΑΣΗ ΤΑΣΕΩΝ ΛΟΓΩ: 1.Κάμψης 2.Εφελκυσμού 3.Διάτμησης 4.Στρέψης 5.Έλλειψης κατάλληλης σύνδεσης 6.Συγκεντρωμένων φορτίων Επίσης λόγω θερμοκρασιακών μεταβολών, συστολής κατά την πήξη, οξείδωσης των οπλισμών, χημικών προσβολών κλπ. Εικ. 37. Πηγή: internet

17 Η ΑΝΑΒΑΘΜΙΣΗ ΤΟΥ ΦΟ ΜΠΟΡΕΙ ΝΑ ΚΑΤΑΣΤΕΙ ΑΝΑΓΚΑΙΑ ΛΟΓΩ 1. Αλλαγής χρήσης του κτηρίου 2. Απαίτησης προσαρμογής στους ισχύοντες κανονισμούς Εικ. 38. Πηγή: Συγγραφείς είναι απαραίτητο να διασφαλισθεί το ίδιο επίπεδο ασφάλειας με τις νέες κατασκευές, με ποια τεχνικά μέσα μπορεί να επιτευχθεί, ποιες είναι οι κατάλληλες μέθοδοι ανάλυσης κ.λ.π. O πρώτος Ελληνικός Αντισεισμικός Κανονισμός στην Ελλάδα συντάχθηκε και άρχισε να ισχύει το Το 1984 συμπληρώθηκε με πρόσθετα άρθρα το 1985 εφαρμογή Το 1995 τέθηκε σε αποκλειστική εφαρμογή ο Ν.Ε.Α.Κ. (Νέος Ελληνικός Αντισεισμικός Κανονισμός), ενώ από το 2001 ισχύει ο Ε.Α.Κ (Ελληνικός Αντισεισμικός Κανονισμός 2000). Από τότε μέχρι σήμερα, στο αρχικό κείμενο του Ε.Α.Κ έχουν γίνει τροποποιήσεις, συμπληρώσεις και διευκρινήσεις που κρίθηκαν αναγκαίες. Το 2003 συμπεριλήφθηκε στον Κανονισμό ο Νέος Χάρτης Ζωνών Σεισμικής Επικινδυνότητας. Στο Χάρτη αυτό υπάρχουν 3 Ζώνες Σεισμικής Επικινδυνότητας σε αντίθεση με τον προηγούμενό του που υπήρχαν 4.

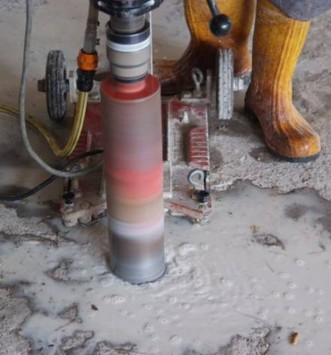

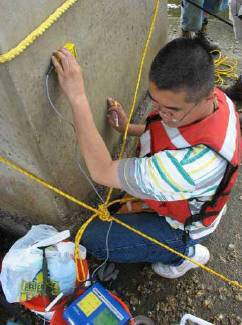

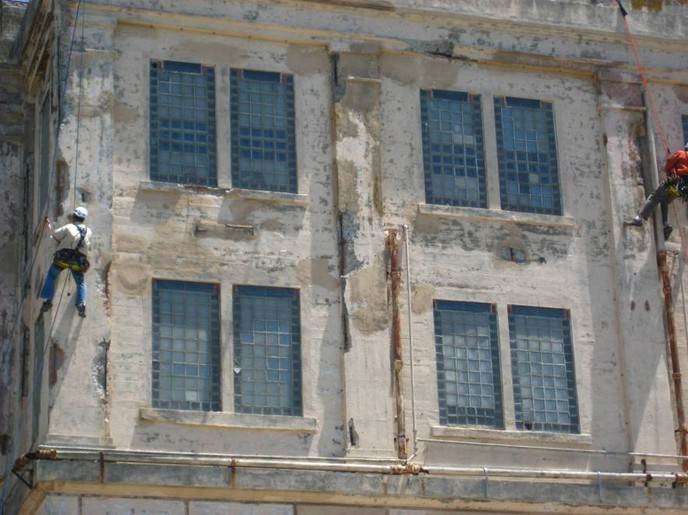

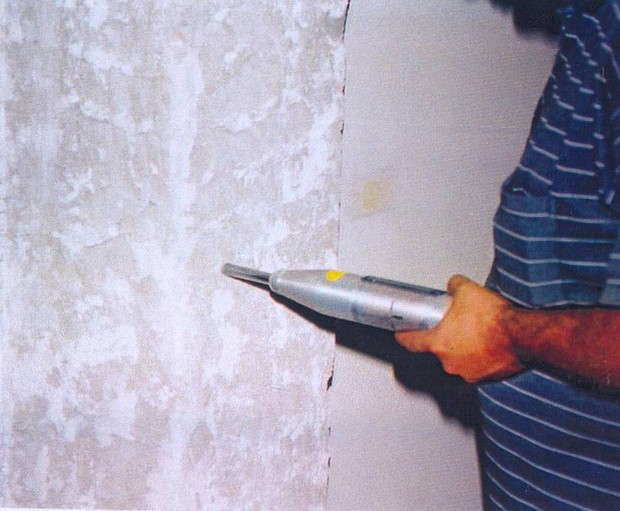

18 ΑΠΑΙΤΕΙΤΑΙ ΙΣΤΟΡΙΚΗ-ΦΩΤΟΓΡΑΦΙΚΗ ΤΕΚΜΗΡΙΩΣΗ ΑΠΟΤΥΠΩΣΗ ΦΟ ΕΠΙ ΤΟΠΟΥ ΕΡΕΥΝΑ, ΛΕΠΤΟΜΕΡΗΣ ΕΞΕΤΑΣΗ ΣΚΥΡΟΔΕΜΑΤΟΣ ΚΑΤΑΓΡΑΦΗ ΠΑΘΟΛΟΓΙΑΣ- ΑΠΟΤΙΜΗΣΗ ΦΕΡΟΥΣΑΣ ΙΚΑΝΟΤΗΤΑΣ ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΕΣ ΜΕΘΟΔΟΙ Impact echo Pulse velocity RADAR GPR Magnetic rebar locators Εικ. 39. Πηγή: internet ΕΡΕΥΝΑΣ (NDT Investigative Techniques ) - Υπερηχοσκόπηση - Κρουσιμέτρηση - Γεωρανταρ - Σκάνερ ανίχνευσης ράβδων οπλισμού Εικ. 40.Πηγή: internet Εικ. 41. Πηγή: Πανγαία ΕΠΕ

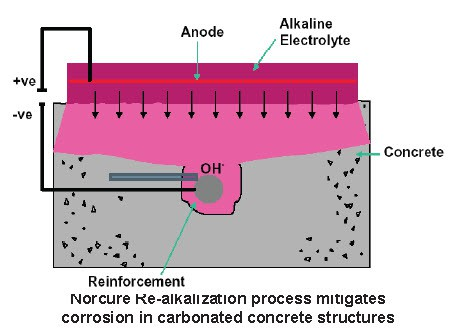

19 ΟΙ ΕΠΕΜΒΑΣΕΙΣ ΣΤΟΝ ΦΟ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΜΠΟΡΟΥΝ ΝΑ ΓΙΝΟΥΝ ΜΕ: ΗΠΙΕΣ ΕΠΕΜΒΑΣΕΙΣ Επαναλκαλοποίηση: Σκοπός της μεθόδου είναι η αύξηση του ph του σκυροδέματος, που έχει μειωθεί λόγω ενανθράκωσης η άλλων αιτιών. Η διαδικασία γίνεται με εμποτισμό με κατάλληλα αλκαλικά υγρά και αυξομείωση θερμοκρασιών η στηρίζεται στην λειτουργία ανόδου (ηλεκτρόδια στην επιφάνεια Ο.Σ.)-καθόδου (χάλυβας οπλισμού). Με την εφαρμογή εξωτερικού ηλεκτρικού δυναμικού το αλκαλικό υγρό διαχέεται στο σκυρόδεμα μέσω των πόρων και αυξάνεται το ph.(καθοδική προστασία) Αφαίρεση χλωριόντων: Σκοπός της μεθόδου είναι η δέσμευση και απομάκρυνση των χλωριόντων μέσω διάστρωσης επιφανειακής ρητίνης και τοποθέτησης πλέγματος, που λειτουργεί ως άνοδος και του οπλισμού που λειτουργεί ως κάθοδος. Με την εφαρμογή ηλεκτρικού ρεύματος τα χλωριόντα κινούνται προς την άνοδο(+)και δεσμεύονται από την ρητίνη Αφαίρεση υγρασίας Σφράγισμα ρωγμών (ενέσεις ρητινών, τσιμέντου + καθοδική προστασία οπλισμού) Επάλειψη με αναστολείς διάβρωσης (σε υγρή μορφή ή κονίαμα) Εικ. 42. Πηγή: Εικ. 43. Πηγή:

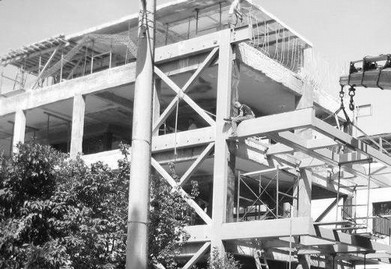

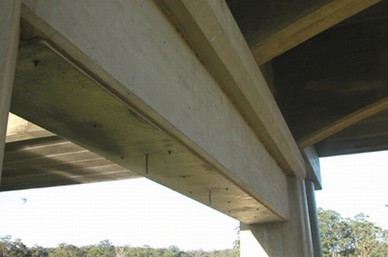

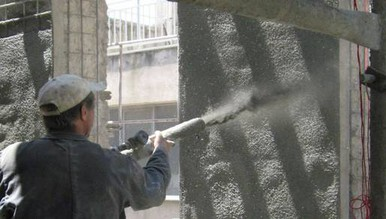

20 ΕΠΕΜΒΑΣΕΙΣ ΕΝΙΣΧΥΣΗΣ μανδύες σκυροδέματος (έγχυτου η εκτοξευόμενου) χαλυβδοελάσματα (beton plaque) Εικ. 44. Πηγή:episkevibeton.gr Εικ. 45. Πηγή: internet ανθρακο-ελάσματα και ανθρακο-υφάσματα Εικ. 46. Πηγή: internet προσθήκη τοιχωμάτων δυσκαμψίας από οπλ. σκυρόδεμα η μεταλλικά στοιχεία Εικ. 47. Πηγή: buildnet.gr

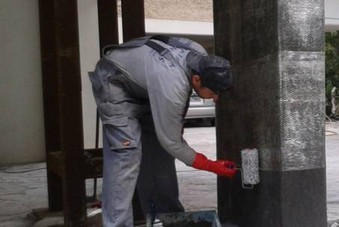

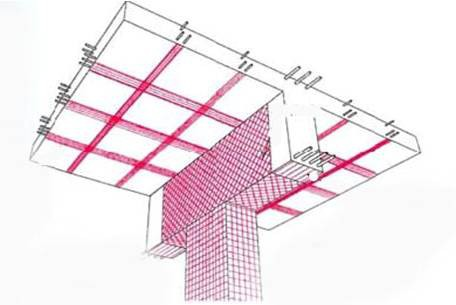

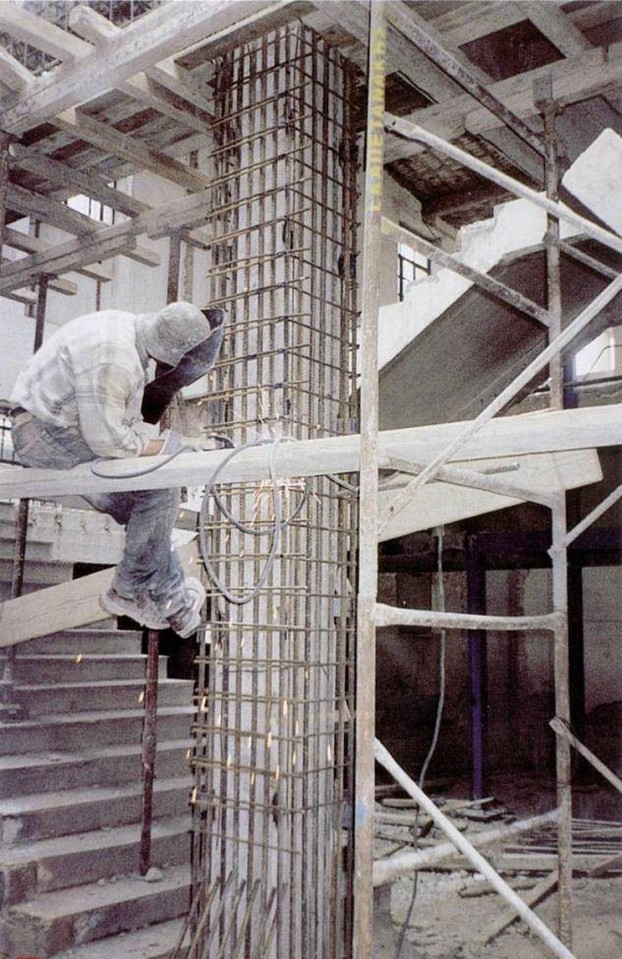

21 Εικ. 48. Πηγή: internet μανδύες σκυροδέματος (έγχυτου η εκτοξευόμενου)

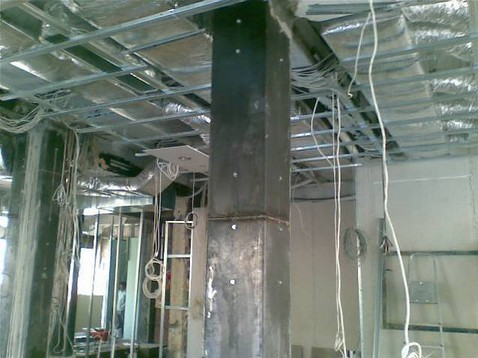

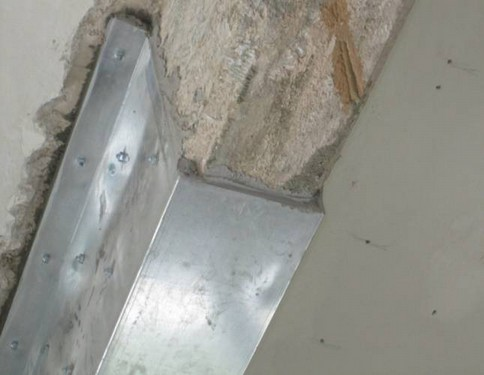

22 ΕΝΙΣΧΥΣΗ ΜΕ ΧΑΛΥΒΟΕΛΑΣΜΑΤΑ Η μέθοδος αυτή μπορεί να χρησιμοποιηθεί σε εξαιρετικές περιπτώσεις π.χ. όταν είναι τελείως απαγορευτική η αύξηση των διαστάσεων μιας δοκού, ή όταν η ενίσχυση ή η αποκατάσταση γίνεται εντελώς τοπικά. Εικ. 49. Πηγή: Για τα ελάσματα προτιμάται ο ανοξείδωτος χάλυβας. Πρέπει να είναι λεπτά (συνήθως 1 ως 2 mm), για να μην έχουν τάση αποκολλήσεως και επίσης να είναι εύκαμπτα ώστε να κολλήσουν καλά και να συνεργαστούν με την παλαιά δοκό. Προ της συγκολλήσεως πρέπει να γίνει: Εικ. 50. Πηγή: Συγγραφείς Εξομάλυνση της επιφάνειας του σκυροδέματος που θα έρθει σε επαφή με το συγκολλητικό μέσο. Πλύσιμο με νερό υπό πίεση και στέγνωμα Εκτράχυνση της εσωτερικής επιφάνειας των ελασμάτων με αμμοβολή. Επάλειψη της επιφάνειας του σκυροδέματος με στρώση εποξειδικής ρητίνης κατάλληλου ιξώδους και λεπτού πάχους (της τάξης του 1 mm). Ακολούθως εφαρμόζεται το λεπτό έλασμα που συμπιέζεται ομοιόμορφα επί 24 ώρες τουλάχιστον με χρήση σφικτήρων. Αν απαιτείται από τους υπολογισμούς μπορεί να επικολληθεί και ένα δεύτερο λεπτό έλασμα επάνω στο πρώτο μετά τη σκλήρυνση της πρώτης στρώσεως της εποξειδικής ρητίνης. Σε αυτή την περίπτωση πρέπει να εκτραχυνθούν και οι δύο επιφάνειες του πρώτου ελάσματος και η εσωτερική επιφάνεια του δεύτερου ελάσματος, το οποίο θα συμπιεστεί και πάλι με κατάλληλο τρόπο επάνω στη δοκό επί 24 ώρες τουλάχιστον. Εικ. 51. Φωτογραφία: Ε. Εφεσίου

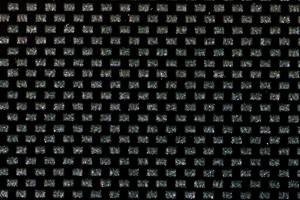

23 ΕΝΙΣΧΥΣΕΙΣ ΜΕ ΑνθρακοΕΛΑΣΜΑΤΑ - ΑΝΘΡΑΚΟΥΦΑΣΜΑΤΑ - ΥΑΛΟΥΦΑΣΜΑΤΑ Εικ. 52,53. Πηγή: internet Η χηµική βιοµηχανία ανέπτυξε διάφορους τύπους οργανικών ή ανόργανων ινών υψηλής εφελκυστικής αντοχής (ίνες άνθρακα, γυαλιού ή αραµιδίου) και σύνθετων υλικών, που αποτελούνται από τέτοιες ίνες σε µήτρα από πολυµερές και ονοµάζονται ινοπλισµένα πολυµερή (ΙΟΠ), FRP (Fiber Reinforced Polymers), γιατί κατασκευάζεται από τέτοιες ίνες εµποτισµένες από ρητίνες (µήτρα - matrix). Πρόκειται δηλαδή για υλικά που αποτελούνται από δύο φάσεις, όπου οι ίνες (1η φάση) παρέχουν την αντοχή και η µήτρα (2η φάση) παρέχει τη συνεκτικότητα στο συνθετικό προϊόν. Τα ανθρακονήματα ανήκουν στα σύνθετα υλικά και αποτελούνται από συνεχείς ίνες άνθρακα (carbon) υψηλής αντοχής, που είναι πλεγµένες σε µορφή υφάσµατος (εύκαµπτα σύνθετα υλικά) σε συνδυασµό µε κάποια ρητίνη (συνήθως εποξειδική). Μπορεί να χρησιµοποιούνται ως εξωτερικός οπλισµός, αλλά και ως εσωτερικός οπλισµός υπό τη µορφή ράβδων, αντί του συνήθους, συµβατικού οπλισµού από χάλυβα. Η µήτρα, που επιτυγχάνει τη συνεργασία του οπλισµού µε το φορέα τον οποίο καλείται να ενισχύσει, µπορεί να είναι εποξειδικές (epoxy), πολυεστερικές (polyester), βινυλεστερικές (vinyl - ester) ή πολυαιθυλενικές (polyethylene) ρητίνες. Η εφελκυστική αντοχή των ανθρακονηµάτων είναι 3-4 φορές µεγαλύτερη από αυτή του κοινού χάλυβα S500s και για βραχυχρόνια φόρτιση κυµαίνεται σε MPa.

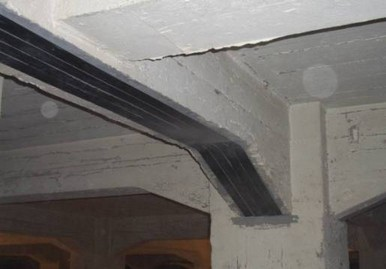

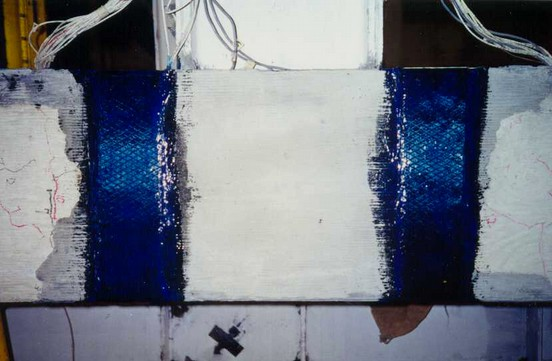

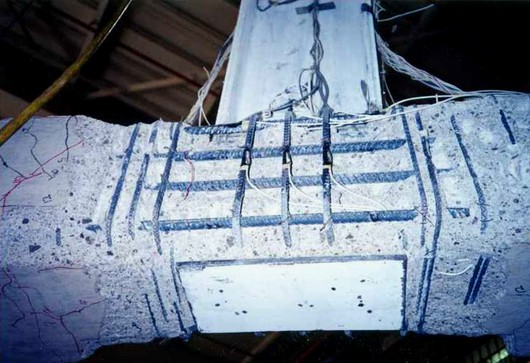

24 ΕΠΕΜΒΑΣΕΙΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΕ ΚΑΤΑΣΚΕΥΕΣ ΑΠΌ ΟΠΛ. ΣΚΥΡΟΔΕΜΑ ΜΕ ΑΝΘΡΑΚΟΕΛΑΣΜΑΤΑ - ΑΝΘΡΑΚΟΥΦΑΣΜΑΤΑ Εικ. 58. Πηγή: Εικ. 59. Πηγή: internet Εικ. 60. Πηγή: internet Εικ. 61. Πηγή: internet

25 ΘΕΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: Έχουν µικρό βάρος. Διατίθενται σε οποιοδήποτε µήκος χωρίς ενώσεις και µεταφέρονται σε ρολά. Εύκολες συνδέσεις. Έχουν µικρό ολικό πάχος. Μεγάλο µέτρο ελαστικότητας. Πολύ υψηλές αντοχές σε κόπωση, διάβρωση, εφελκυσμό, χημικούς παράγοντες, θλίψη. εν επηρεάζονται από την υγρασία. υνατότητα να ρυθµιστούν οι µηχανικές ιδιότητες, ως προς θέση και διεύθυνση. Αµελητέες παραµορφώσεις λόγω ερπυσµού και χαλάρωσης. Απαιτείται µικρή προετοιµασία στο εργοτάξιο. εν γίνεται ενίσχυση ως τη στάθµη θεµελίωσης της κατασκευής. Συµβατότητα µε το υπόστρωµα. Εκµετάλλευση ολόκληρης της επιφάνειας του ενισχυόµενου στοιχείου, µε φυσική συνέπεια τη µείωση του πάχους του ενισχύοντος υλικού. Τα ανθρακονήµατα εµποτίζονται πολύ εύκολα από τη ρητίνη και έτσι εύκολα δηµιουργείται ένα οµογενοποιηµένο σύνολο. Είναι πλήρως εύκαµπτα υλικά. Οι επεµβάσεις δεν είναι δραστικές ή καταστροφικές και είναι συµβατές µε ιστορικά υλικά, ενώ είναι απολύτως αναστρέψιµες. Μπορούν να επιχριστούν και να χρωµατιστούν χωρίς πρόβληµα. Μαγνητική αδράνεια.

26 ΑΡΝΗΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: Δεν έχουν πλαστιµότητα. Η παντελής έλλειψη πλάστιµης συµπεριφοράς, που συνεπάγεται και αδυναµία απορρόφησης ενέργειας από το υλικό, αποτελεί ένα από τα βασικά µειονεκτήµατά τους. Η χαµηλή αντίστασή τους σε υψηλές θερµοκρασίες. Η ευαισθησία τους στην υπεριώδη ακτινοβολία. Μέτρια συµπεριφορά σε επίδραση κρούσης Η επαφή των ινών άνθρακα µε χάλυβα θα πρέπει να αποφεύγεται, διότι ο τελευταίος θα υποστεί γαλβανική διάβρωση. Απαιτούν πολύ προσεκτική προετοιµασία των επιφανειών και εξειδικευµένο συνεργείο για την εφαρµογή τους. Πρόβληµα της πρόωρης αποκόλλησης αυτών των υλικών στις περιοχές των αγκυρώσεων των άκρων ή στις περιοχές των µεγάλων ροπών Υπάρχει ανάγκη αξιόπιστων προσοµοιωµάτων σχεδιασµού και ένταξή τους στους ισχύοντες Κανονισµούς. Υψηλό κόστος του υλικού σε σχέση µε τις κλασσικές µεθόδους ενίσχυσης.

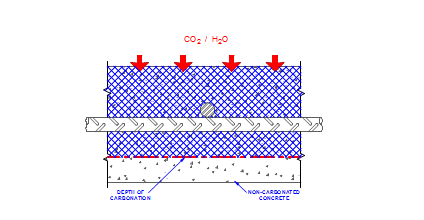

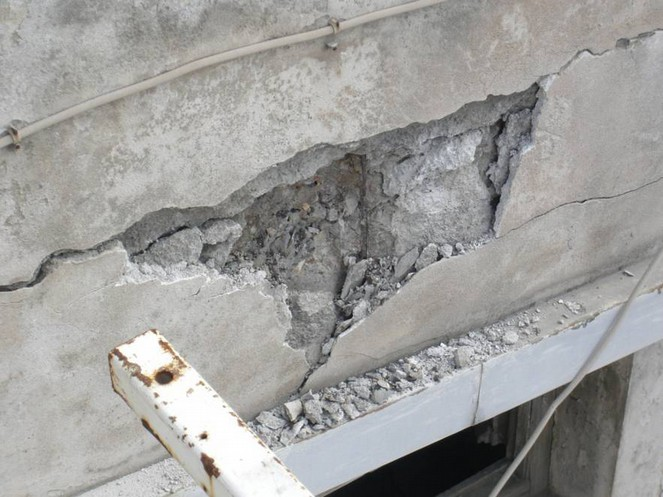

27 ΕΝΑΝΘΡΑΚΩΣΗ Η προστασία οπλισμών οφείλεται σε λεπτό στρώμα ενύδρου οξειδίου του σιδήρου που δημιουργείται λόγω υψηλής αλκαλικότητας του σκυροδέματος. (ph περίπου 12,5 ) Μείωση αλκαλικότητας λόγω χημικής αντίδρασης του υδροξειδίου του ασβεστίου με το διοξείδιο του άνθρακα της ατμόσφαιρας και δημιουργία ανθρακικού ασβεστίου Εικ. 62. Φωτογραφία: Συγγραφείς Εικ. 63. Πηγή: intrenet

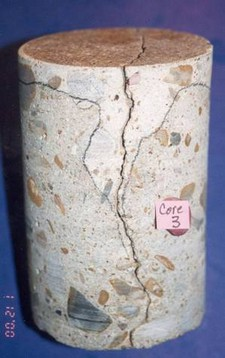

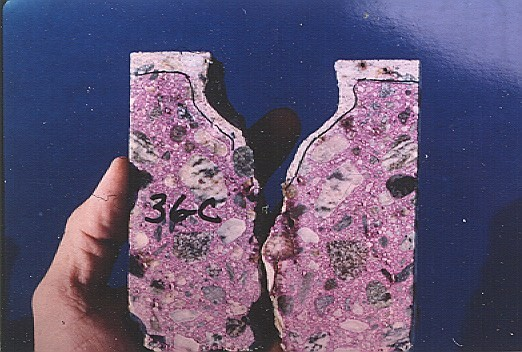

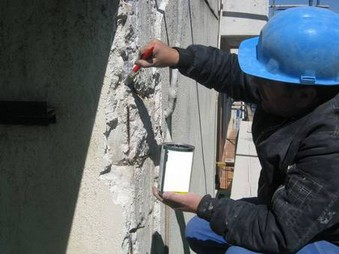

28 Tο βάθος της ενανθράκωσης διαπιστώνεται με ψεκασμό αποκοπτόμενου τμήματος σκυροδέματος (δοκιμίου) με διάλυμα φαινολοφθαλείνης Αιτίες: Περιβάλλον με αυξημένη περιεκτικότητα σε Cο2 μικρή επικάλυψη οπλισμού, εγγύτητα στη θάλασσα Υγρασία >40% Σε υγρασία 70% έχουμε την μεγαλύτερη ενανθράκωση ύπαρξη ρωγμών έλλειψη επιχρισμάτων και καταλλήλων βαφών Εικ. 64,65,66. Πηγή: internet

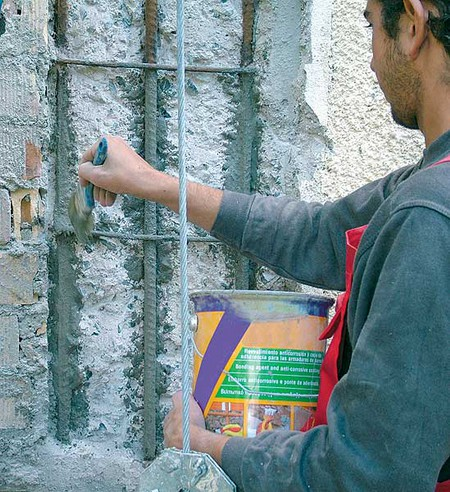

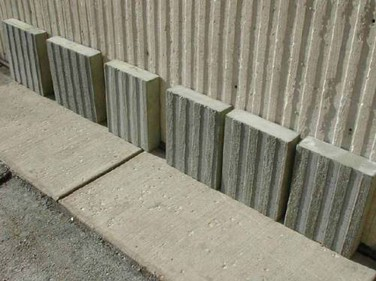

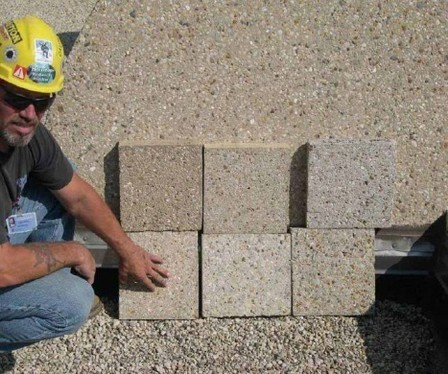

29 Αποκάλυψη οπλισμού μέχρι το υγιές τμήμα- μηχανικός καθαρισμός οπλισμών- επάλειψη με ρητίνη προστασίας και πρόσφυση Αποκατάσταση με επισκευαστικό τσιμεντοειδές κονίαμα, μη συρρικνούμενο Εφαρμογή αναστολέων διάβρωσης Επισκευές σε ανεπίχριστο σκυρόδεμα Εικ. 68,69,70. Πηγή: internet Εικ. 67. Πηγή:houseservice.gr

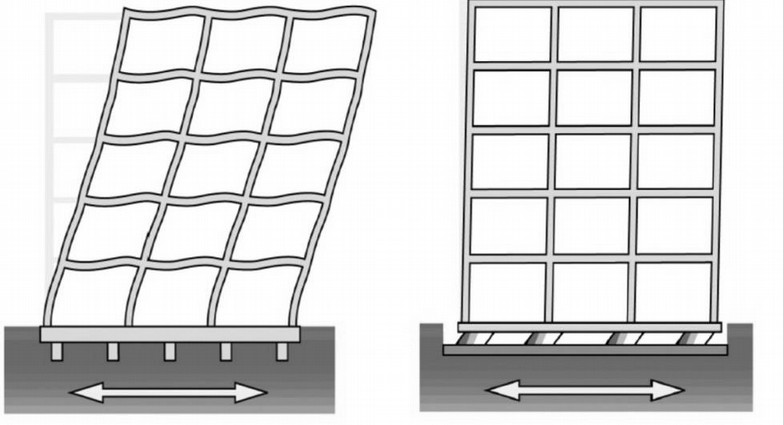

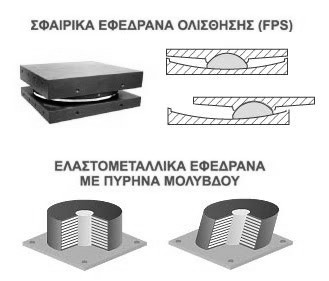

30 ΧΡΗΣΗ ΠΑΘΗΤΙΚΩΝ ΚΑΙ ΕΝΕΡΓΗΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ (ΑΛΛΑΓΗ ΙΔΙΟΠΕΡΙΟΔΟΥ ΚΑΤΑΣΚΕΥΗΣ Η ΚΑΙ ΑΥΞΗΣΗ ΤΗΣ ΑΠΟΣΒΕΣΗΣ ΤΗΣ) -ΣΕΙΣΜΙΚΗ ΜΟΝΩΣΗ ΚΤΗΡΙΩΝ ΚΑΙ ΕΚΘΕΜΑΤΩΝ - ΧΡΗΣΗ ΣΥΣΤΗΜΑΤΩΝ ΙΞΩΔΟΥΣ ΑΠΟΣΒΕΣΗΣ (ΑΠΟΣΒΕΣΤΗΡΕΣ) Χωρίς Σεισμική Μόνωση Με Σεισμική Μόνωση Εικ. 71,72. Πηγή: internet

31 ΒΙΒΛΙΟΓΡΑΦΙΑ English Heritage Practical Building Conservation CONCRETE Ashgate Editions, Volume Editor: David Odgers Principal Contributors: Catherine Croft, David Farrell, Elain Harwood, Chris Wood,Jonathan Wood. The Fair Face of Concrete Concervation and Repair of Exposed Concrete do.co.mo.mo Concrete Construction Manual. Birkhauser publishers for Architecture Edition DETAIL ΕΡΓΑΣΙΕΣ - WEB SITES ΔΙΑΒΡΩΣΗ ΧΑΛΥΒΑ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ & ΤΡΟΠΟΙ ΑΠΟΚΑΤΑΣΤΑΣΗΣ, Δημαδη Κ., Κατσένιου Γ. History of Reinforced Concrete and Structural Design Engineer s Outlook. Distress, Evaluation, and Repair of Historic Concrete Jarkko Simonen, P.E., Wiss, Janney, Elstner Associates, Inc. Αποκατάσταση Διατηρητέου κτιρίου και διαμόρφωση περιβάλλοντος χώρου «Όασις». Το Κατασκευαστικό περιβάλλον στην Ελλάδα τα τελευταία 100 χρόνια, Νίκος Καλογεράς Ομότιμος καθηγητής Ε.Μ.Π. Συνοπτικές οδηγίες για επισκευή του φέροντος οργανισμού κτιρίων από οπλισμένο σκυρόδεμα με βλάβες από σεισμό, ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΩΡΟΤΑΞΙΑΣ ΚΑΙ ΔΗΜΟΣΙΩΝ ΕΡΓΩΝ ΟΡΓΑΝΙΣΜΟΣ ΑΝΤΙΣΕΙΣΜΙΚΟΥ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΠΡΟΣΤΑΣΙΑΣ 1999.

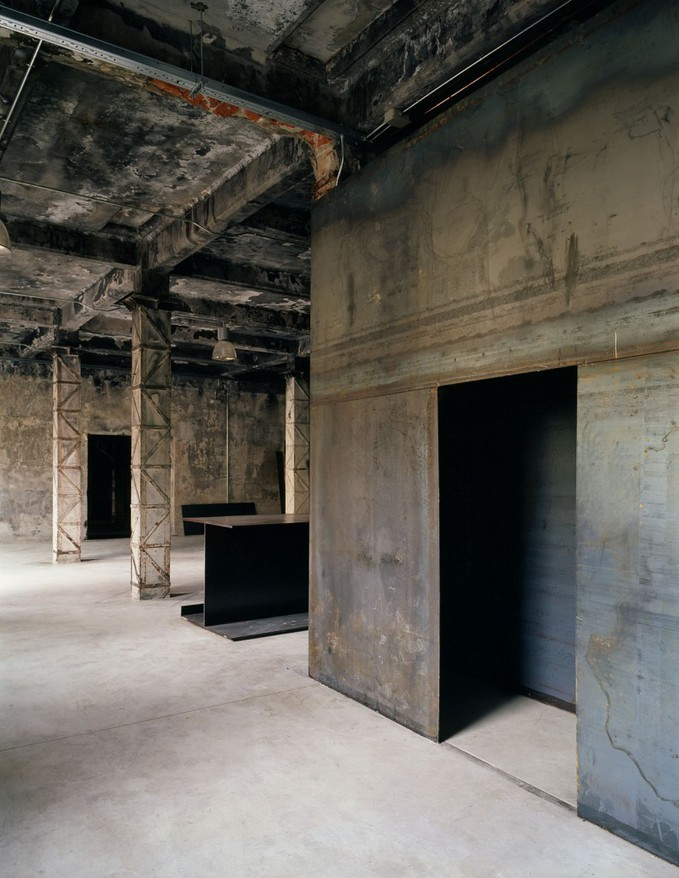

32 Εικ. 73. Intermediae Matadero Madrid (Πρώην Σφαγείο) Αρχιτέκτων: Arturo Franco Φωτογραφία: Carlos Fernández Piñar, Πηγή: Εικ. 74. Πηγή:

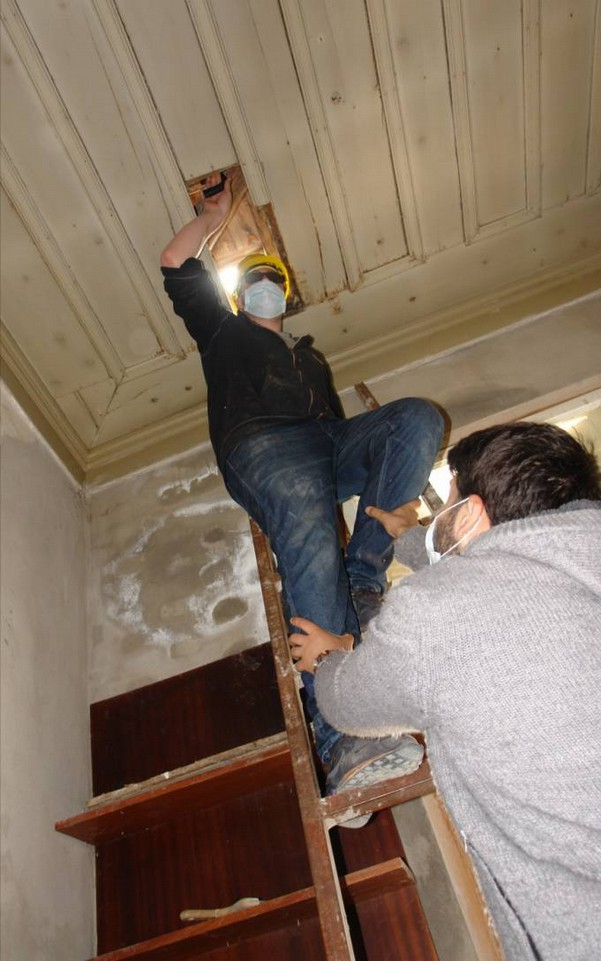

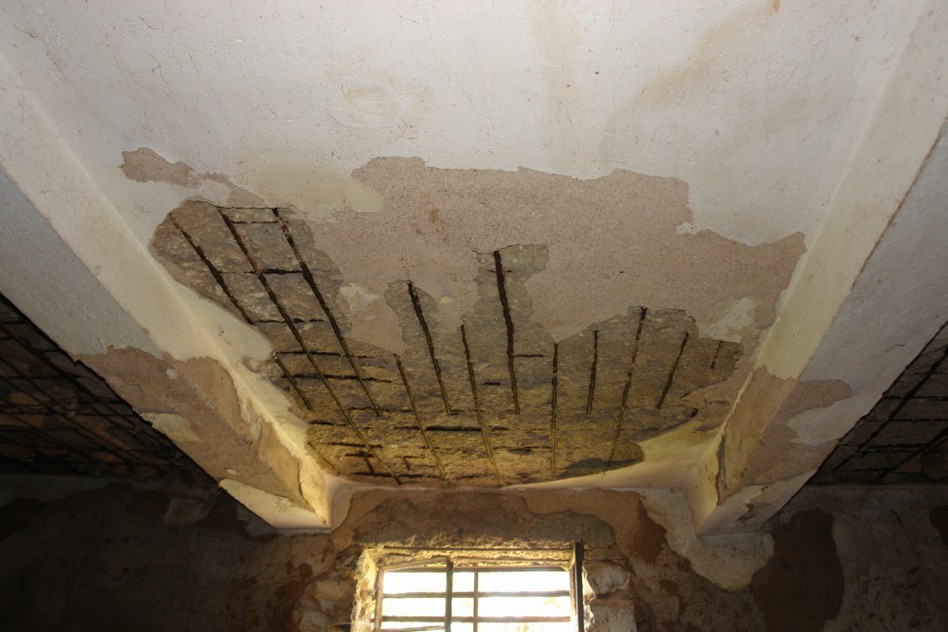

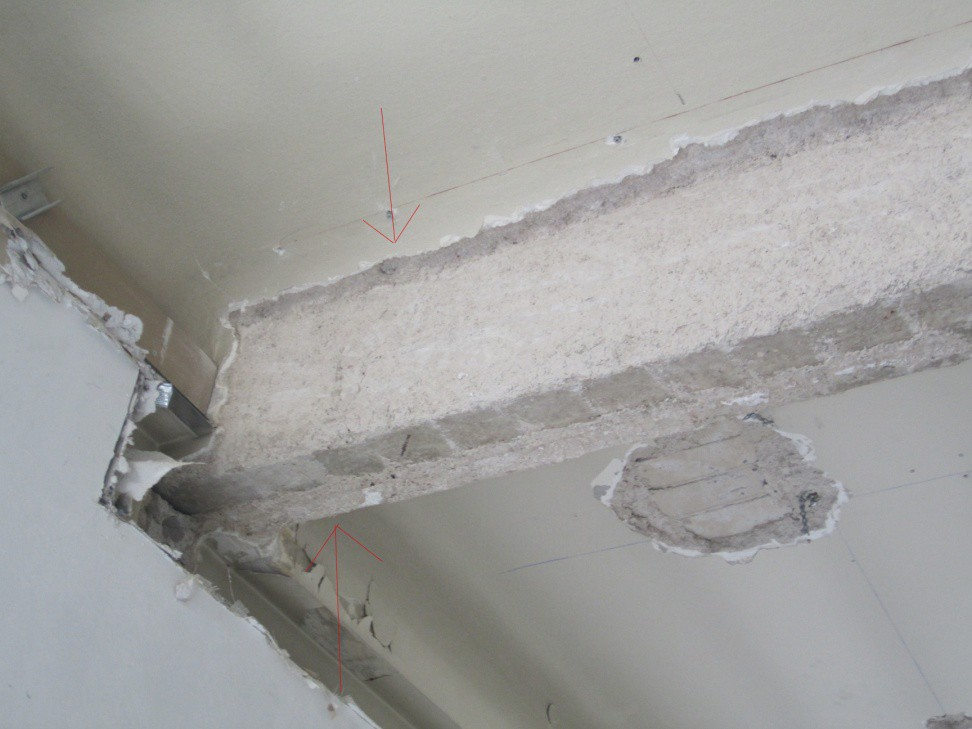

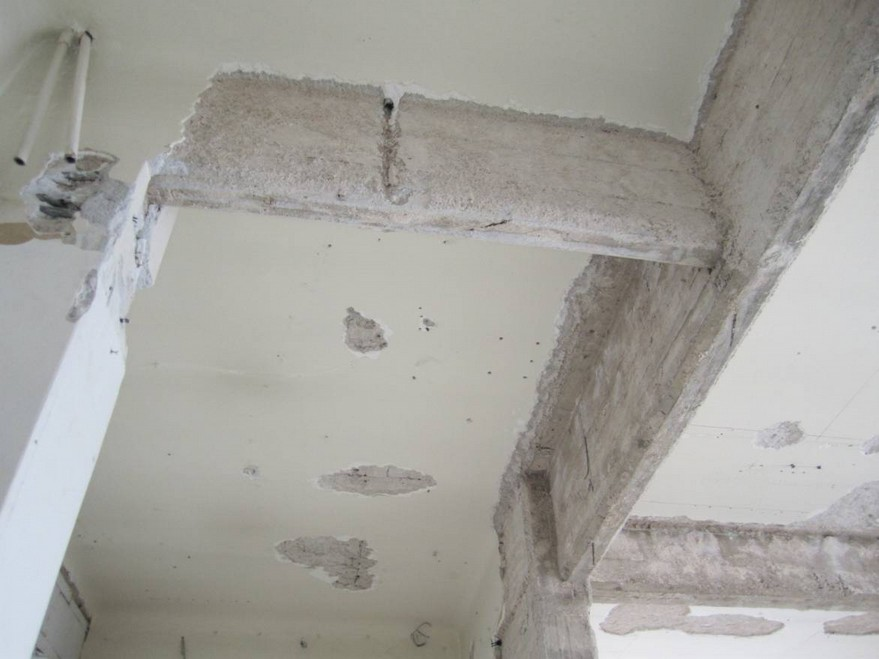

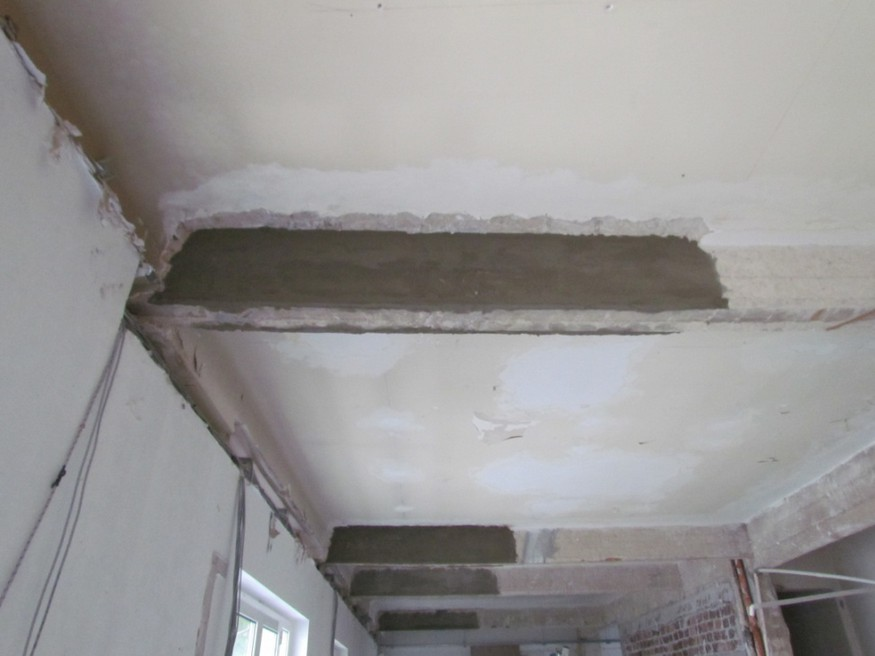

33 Εικ. 75. Φωτογραφία: Ε. Εφεσίου ΕΠΙΣΚΕΥΗ ΔΟΚΑΡΙΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΠΟΛΥΚΑΤΟΙΚΙΑΣ ΣΤΟ ΚΟΛΩΝΑΚΙ Εικ. 76. Φωτογραφία: Ε. Εφεσίου

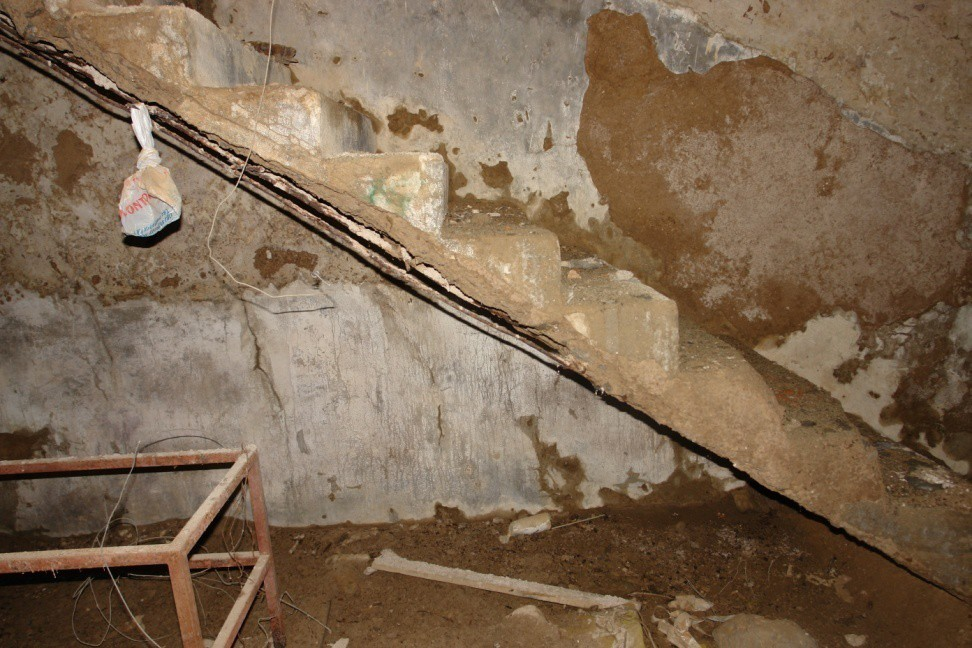

34 Εικ. 77. Φωτογραφία: Ε. Εφεσίου

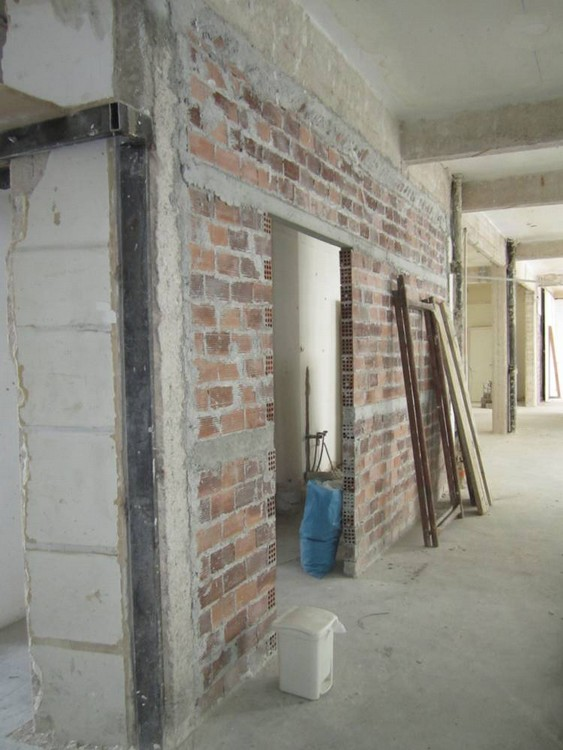

35 Εικ. 78. Φωτογραφία: Ε. Εφεσίου

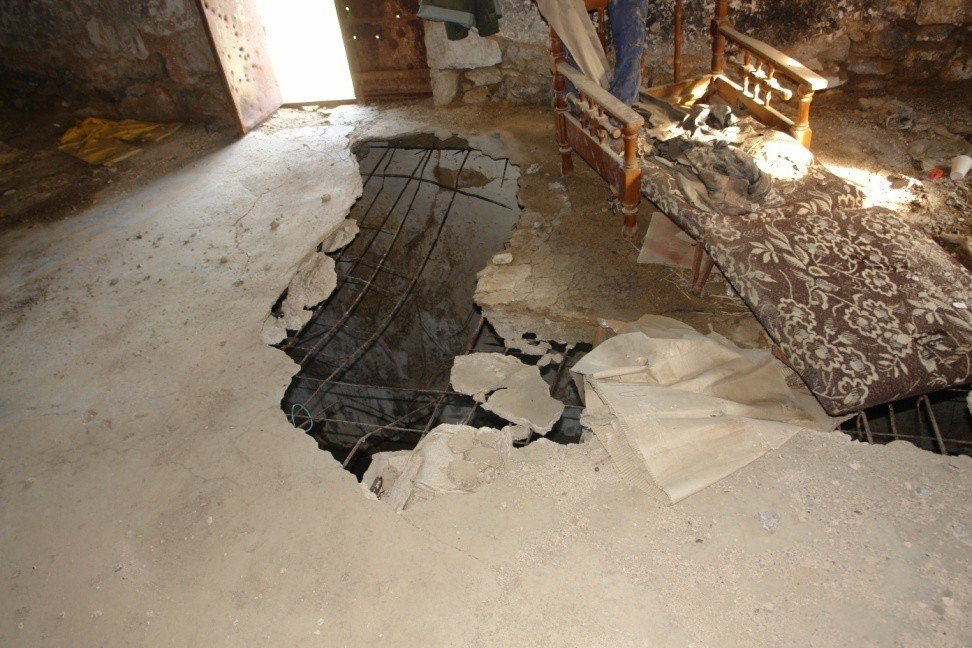

36 Εικ. 79,80. Φωτογραφίες: Ε. Εφεσίου

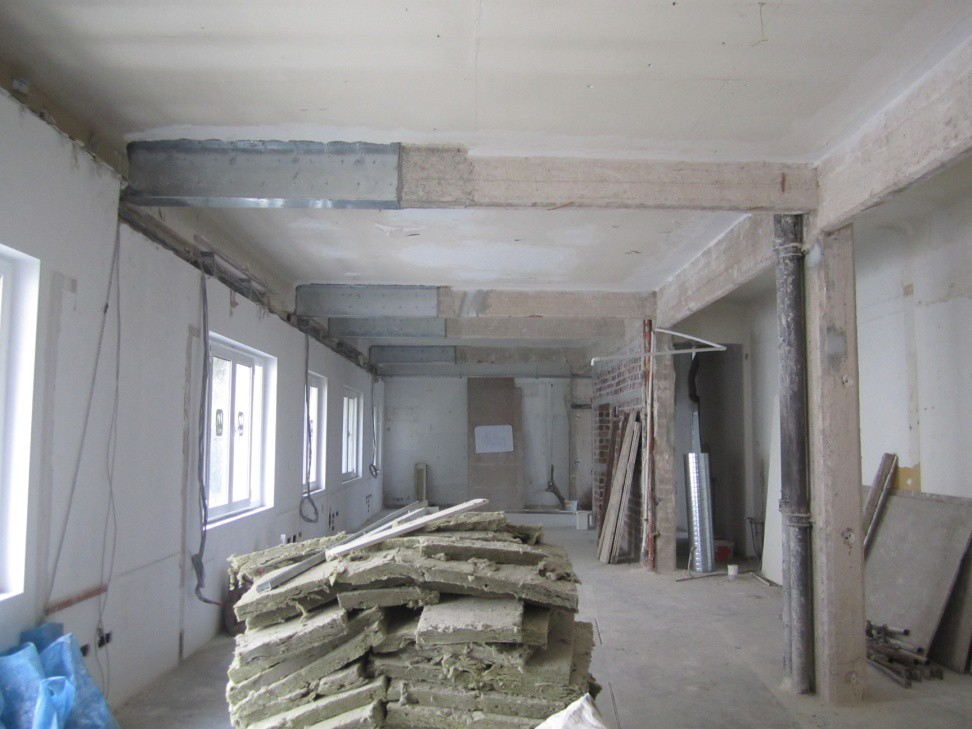

37 Εικ. 81. Φωτογραφία: Ε. Εφεσίου

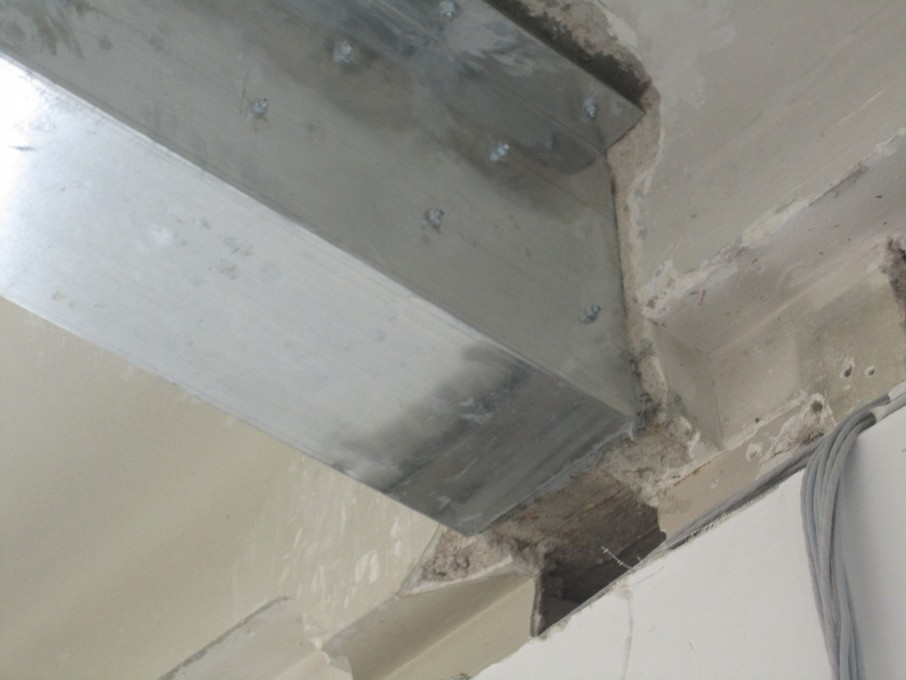

38 Εικ. 82,83. Φωτογραφίες: Ε. Εφεσίου

39 Εικ. 84,85. Φωτογραφίες: Ε. Εφεσίου

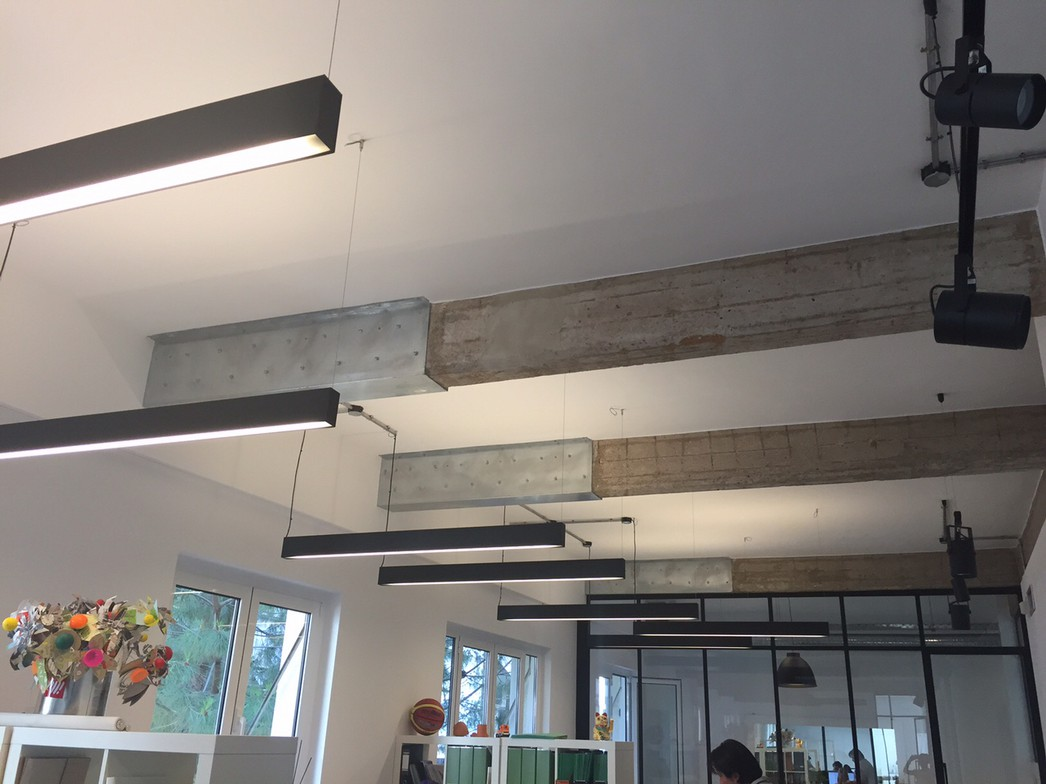

40 Εικ. 86,87. Φωτογραφίες: Ε. Εφεσίου

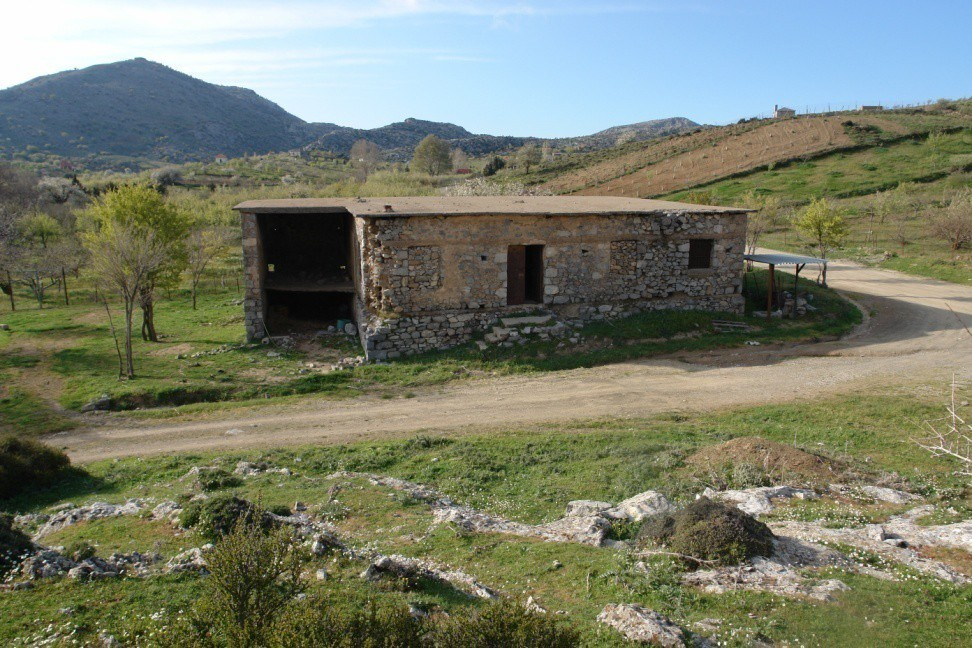

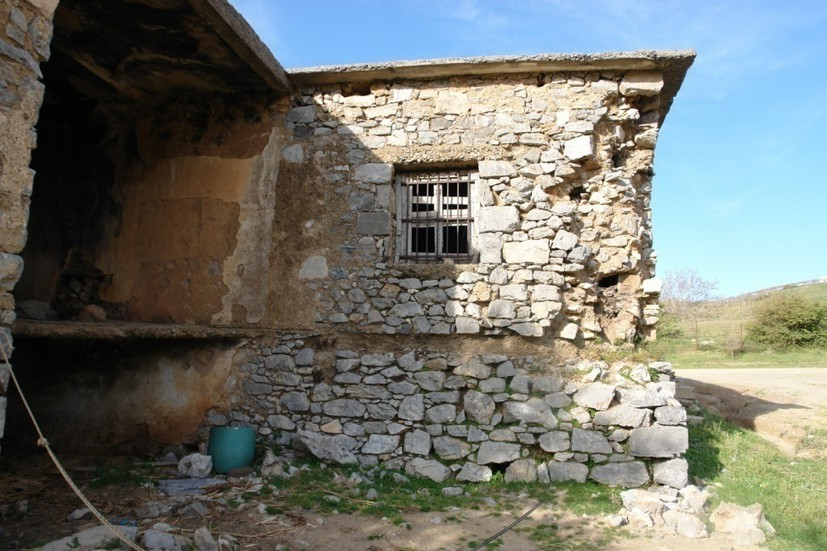

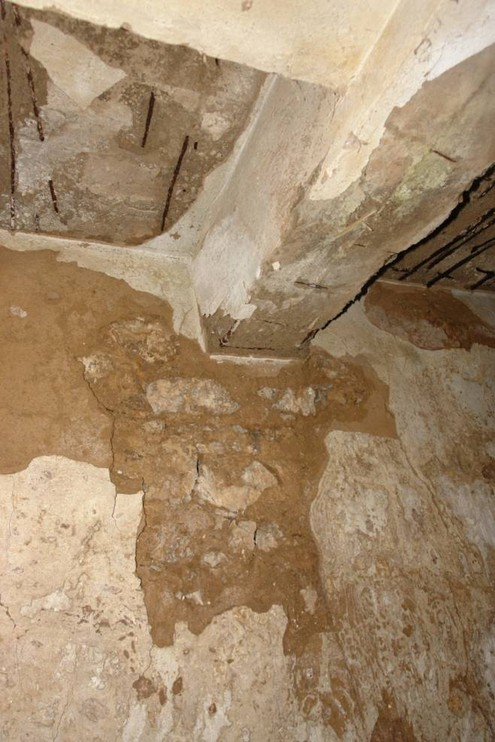

41 ΤΥΡΟΚΟΜΕΙΟ ΣΤΟΝ ΚΡΟΥΣΩΝΑ Εικ. 88. Φωτογραφία: Ε. Εφεσίου

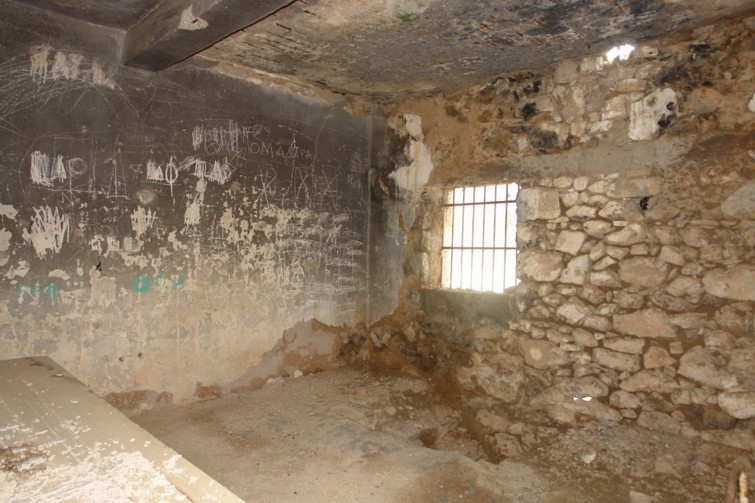

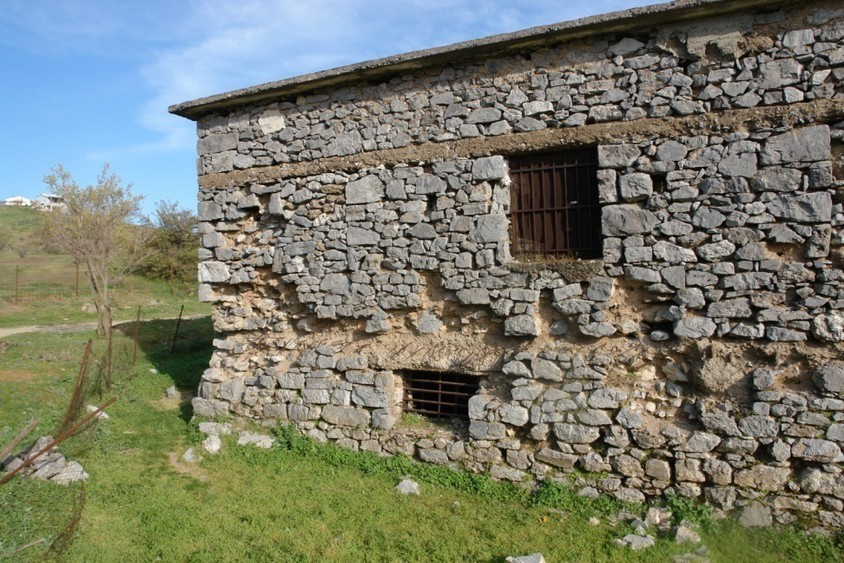

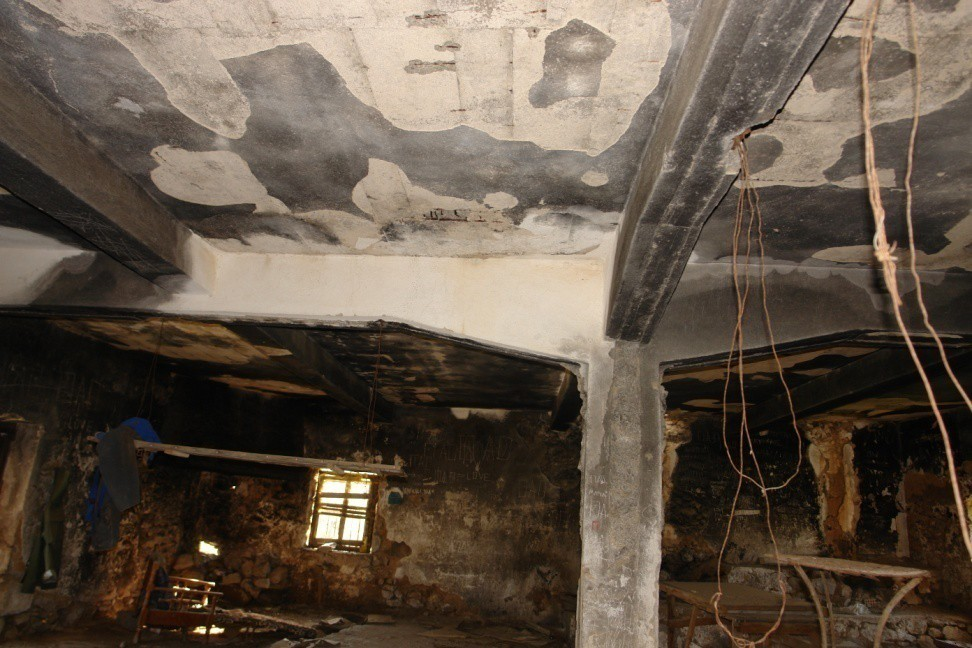

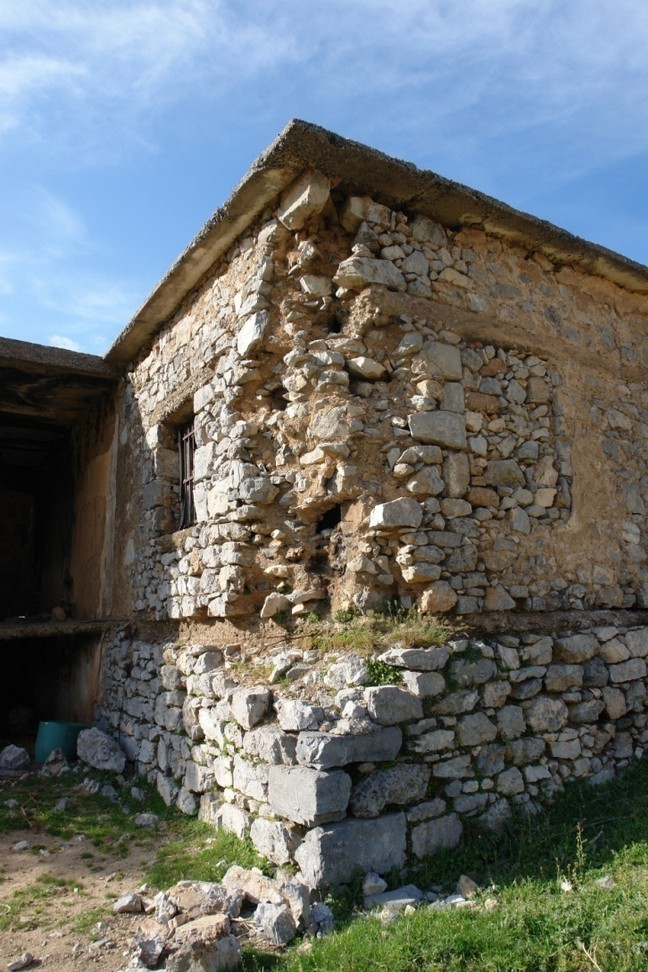

42 Εικ. 89,90. Φωτογραφίες: Ε. Εφεσίου

43 Εικ. 91,92. Φωτογραφίες: Ε. Εφεσίου

44 Εικ. 93,94. Φωτογραφίες: Ε. Εφεσίου

45 Εικ. 95. Φωτογραφία: Ε. Εφεσίου

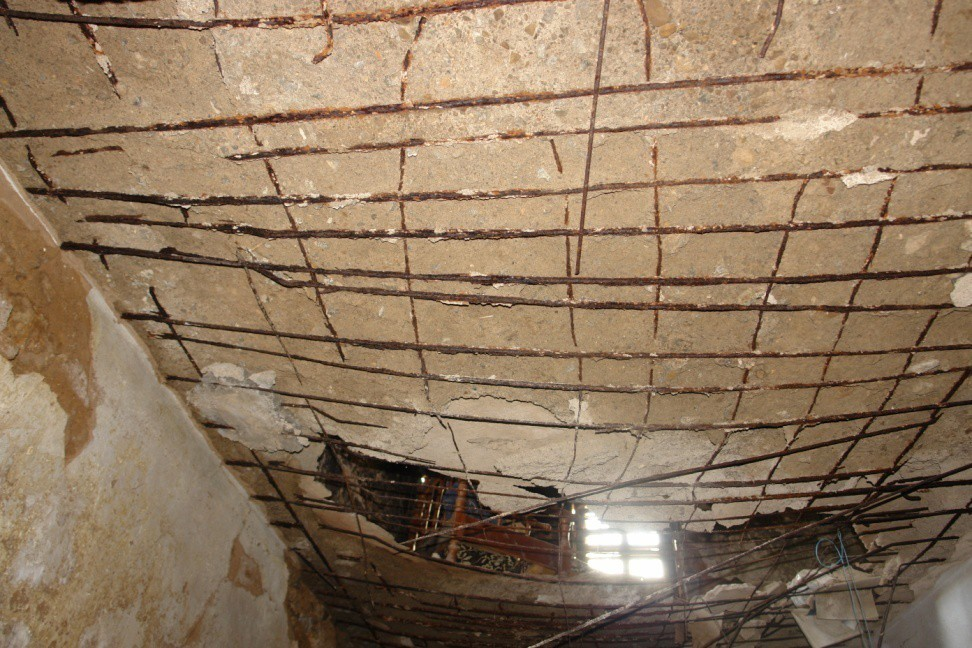

46 Εικ. 96. Φωτογραφία: Ε. Εφεσίου

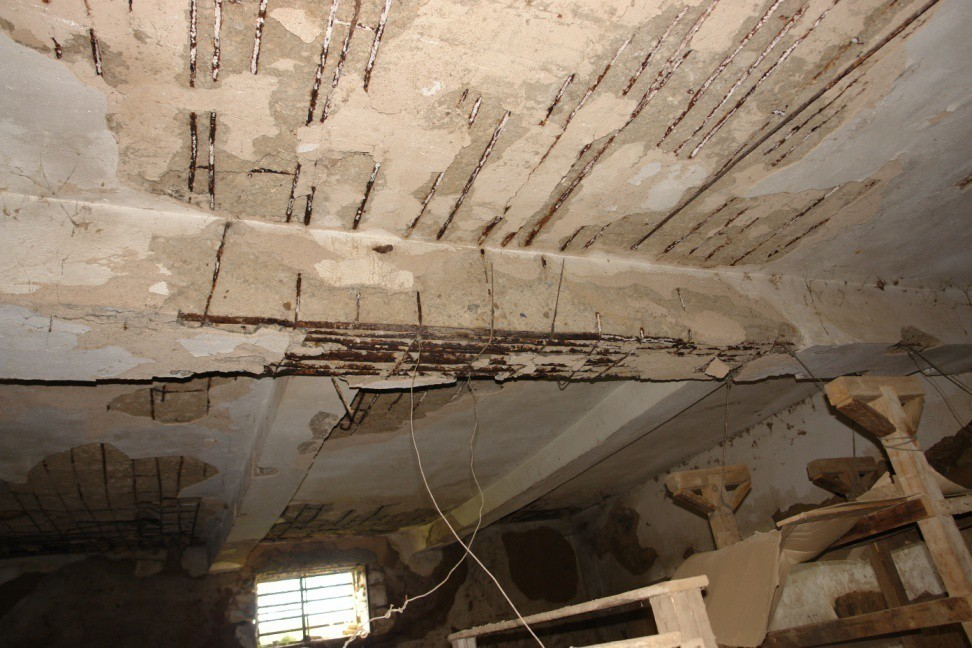

47 Εικ. 97,98. Φωτογραφίες: Ε. Εφεσίου

48 Εικ. 99. Φωτογραφία: Ε. Εφεσίου

49 Εικ Φωτογραφία: Ε. Εφεσίου

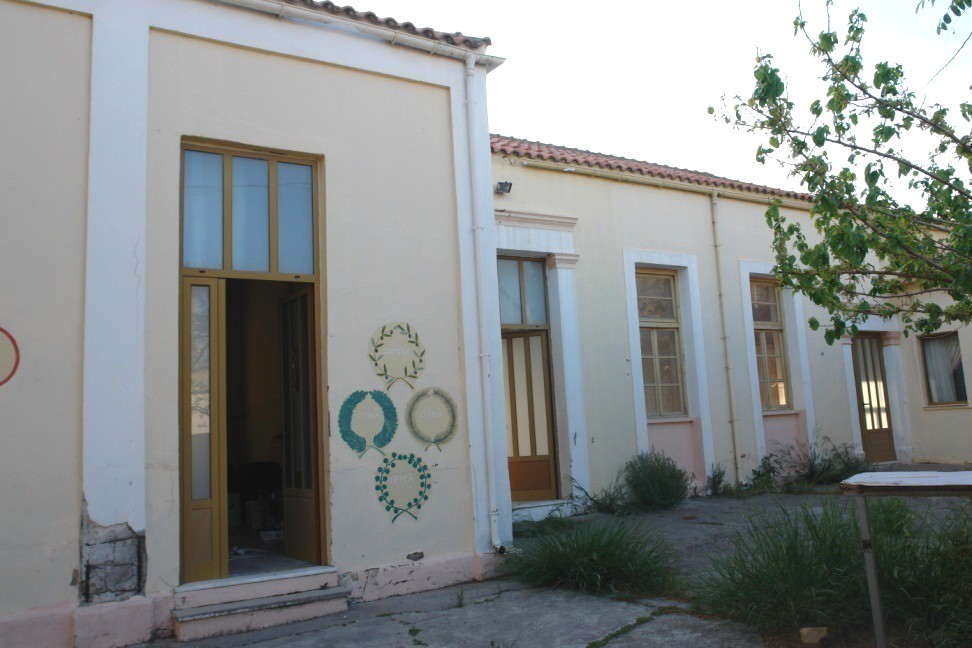

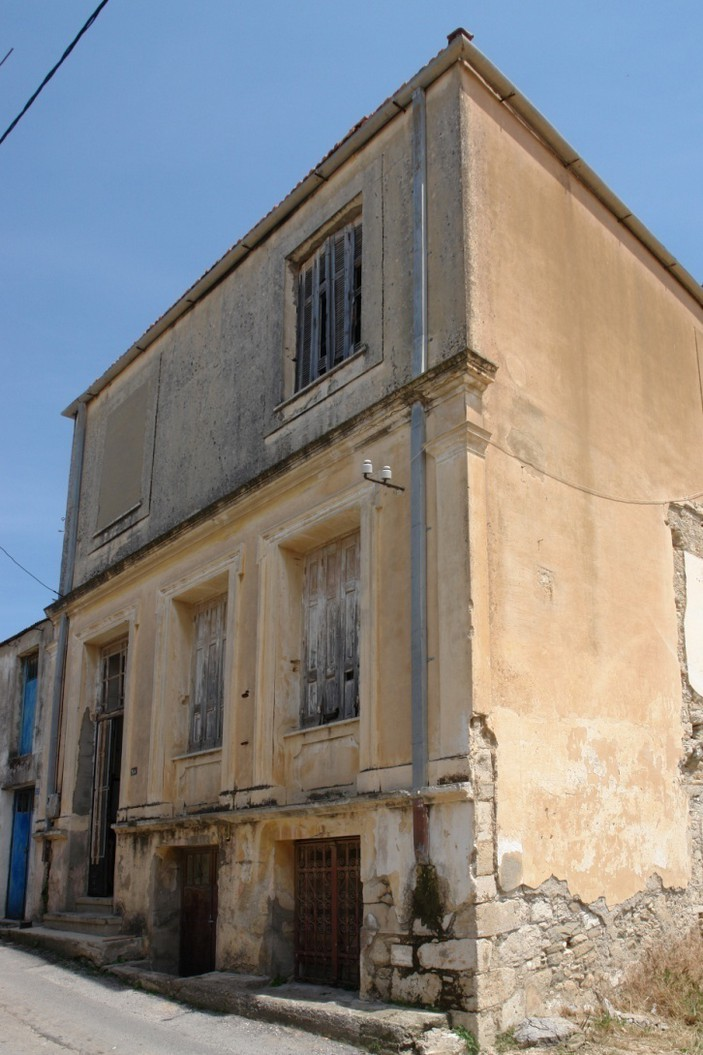

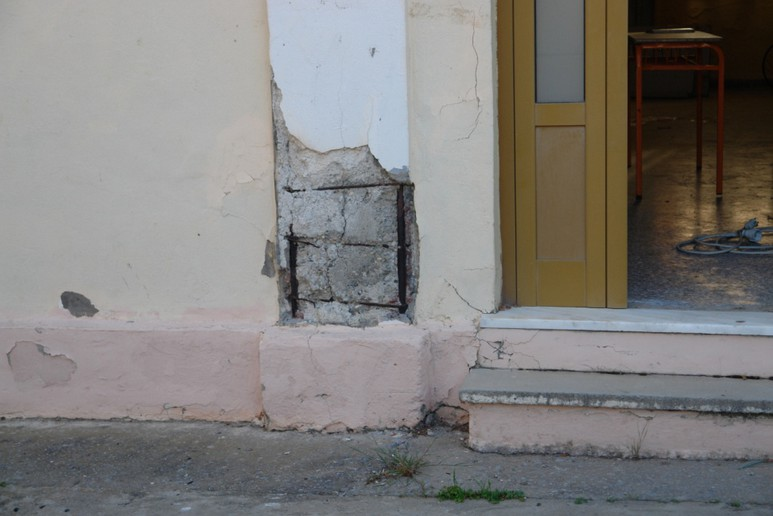

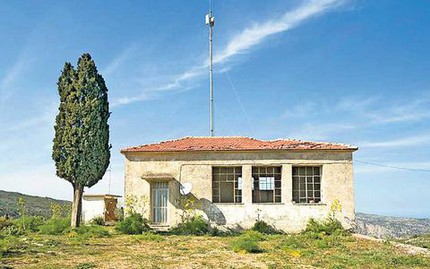

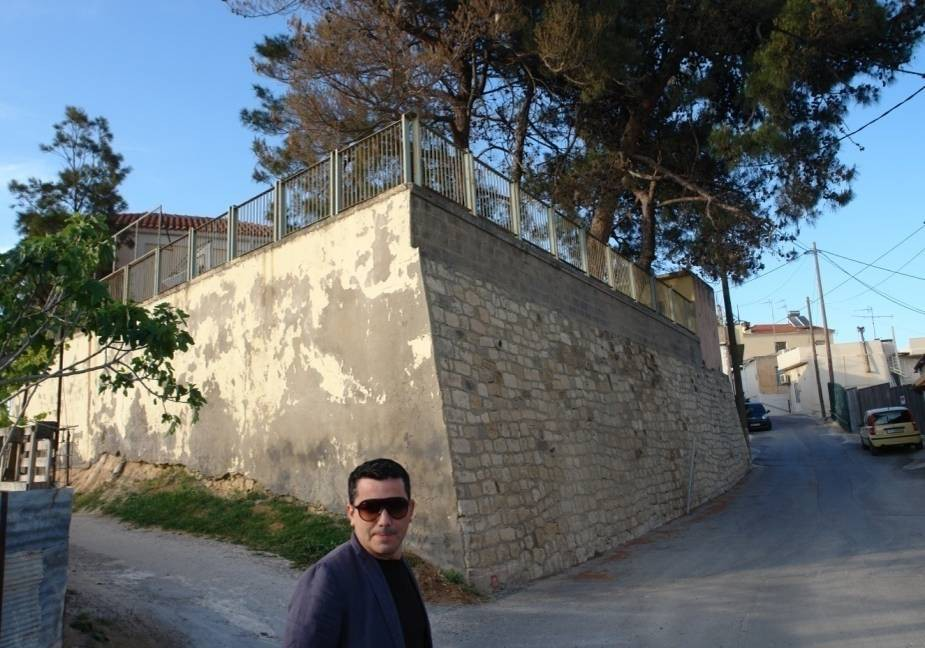

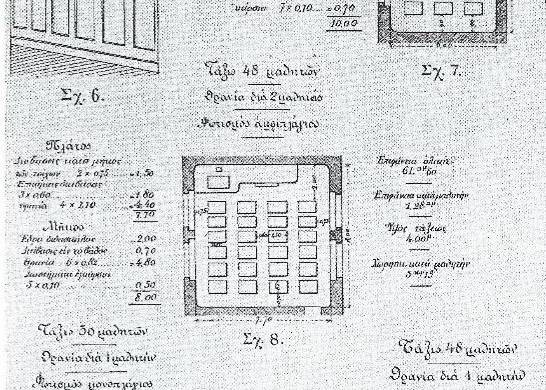

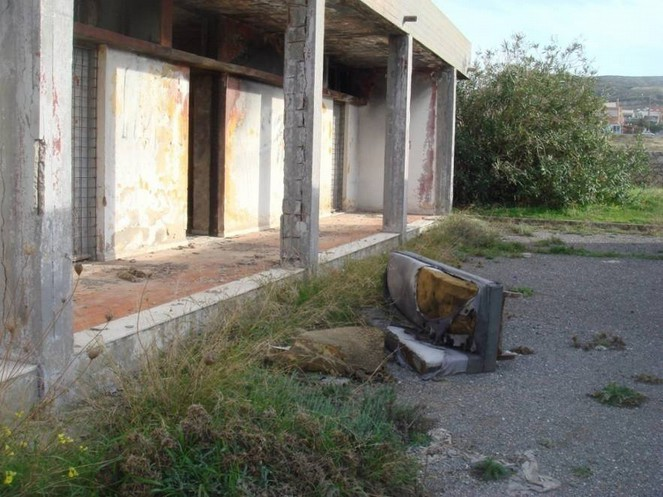

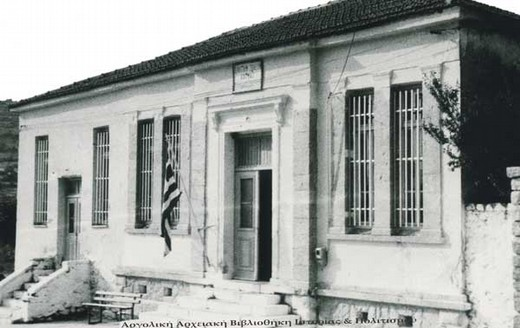

50 ΔΗΜΟΤΙΚΟ ΣΧΟΛΕΙΟ ΣΤΑ ΚΑΛΕΣΑ Εικ Χωρίς δικαιώματα ΣΧΟΛΕΙΑ Εικ Φωτογραφία: Ε. Εφεσίου Δ. ΚΑΛΛΙΑ Εικ Χωρίς δικαιώματα

51 Εικ Χωρίς δικαιώματα

52 Εικ. 105,106. Φωτογραφίες: Ε. Εφεσίου

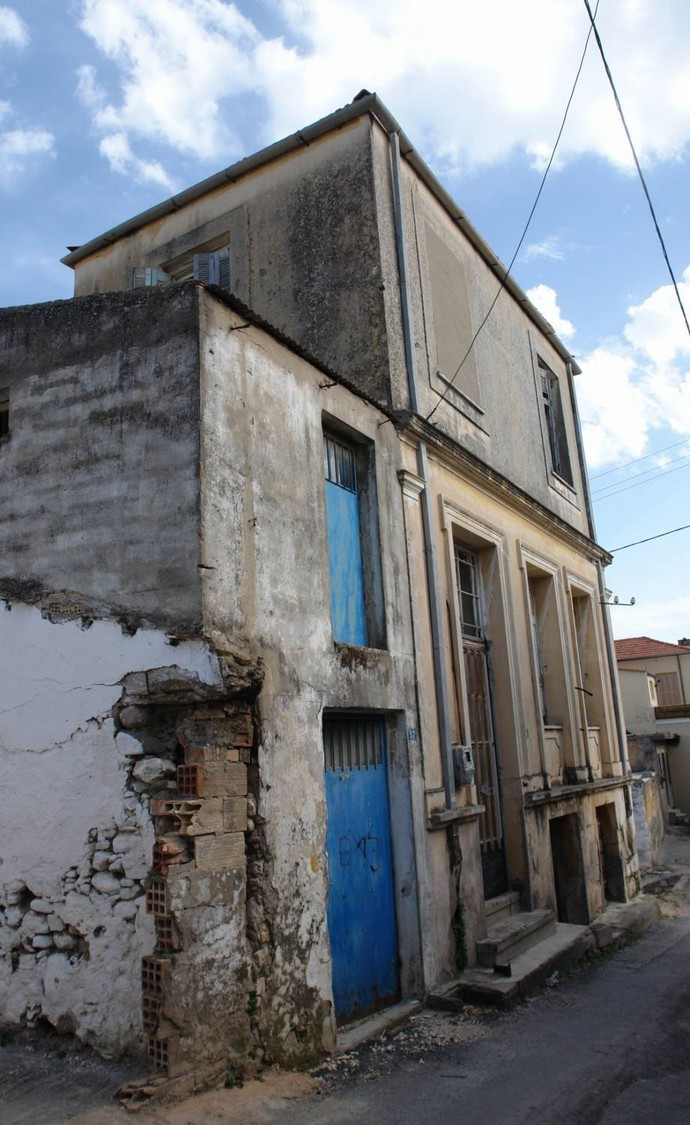

53 Εικ Φωτογραφία: Ε. Εφεσίου ΚΑΤΟΙΚΙΑ ΕΜ.ΚΟΥΝΑΛΑΚΗ ΣΤΑ ΚΑΛΕΣΑ

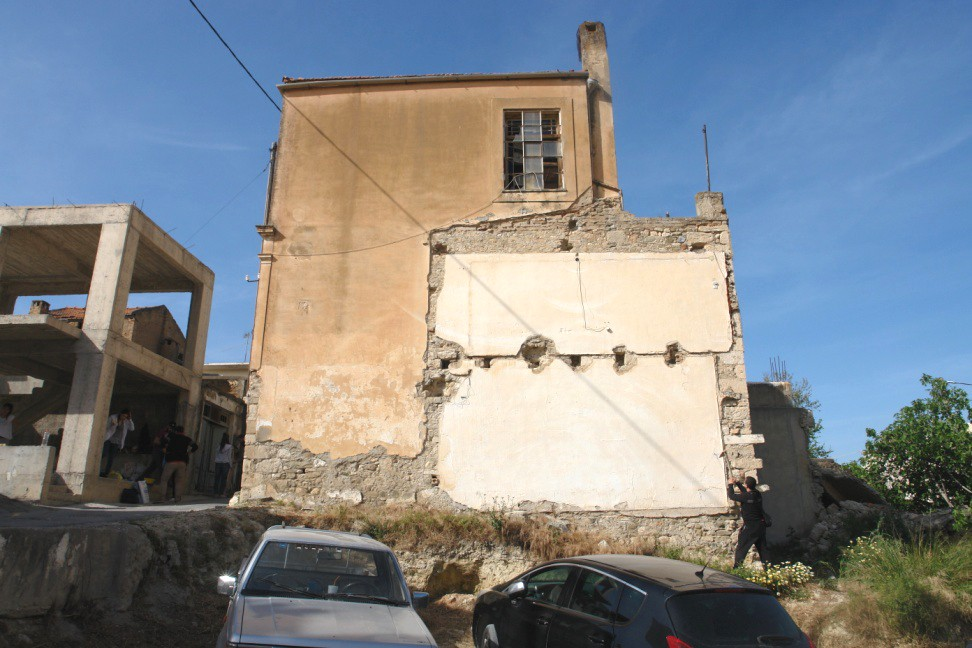

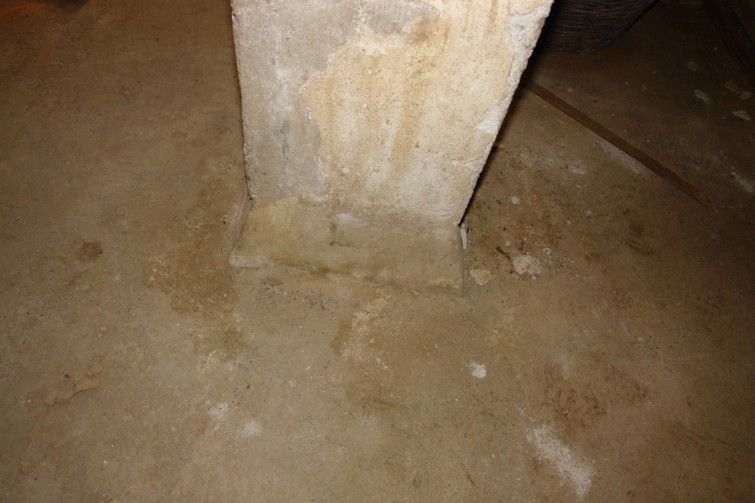

54 Εικ Φωτογραφία: Ε. Εφεσίου

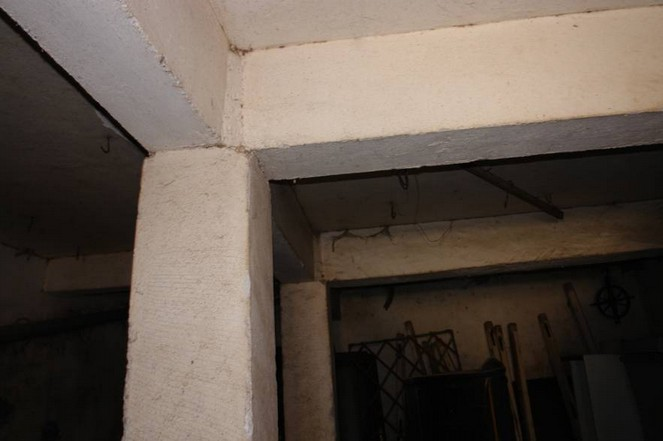

55 Εικ Φωτογραφία: Ε. Εφεσίου Εικ.110. Δημιουργός: Ε. Εφεσίου

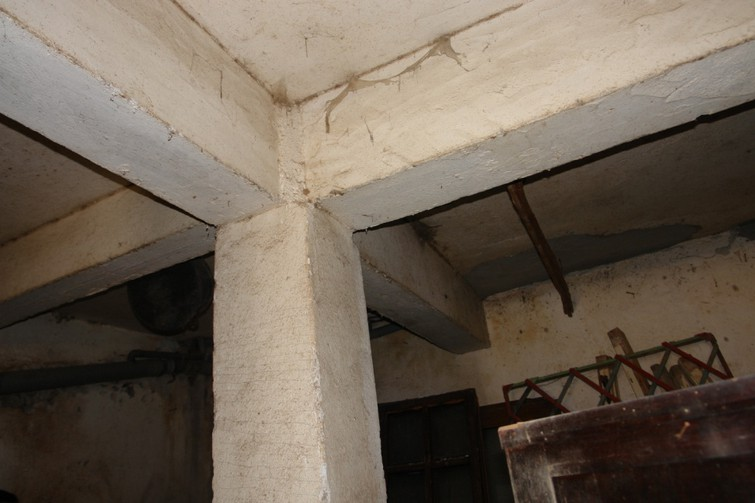

56 Εικ. 111,112. Φωτογραφίες: Ε. Εφεσίου

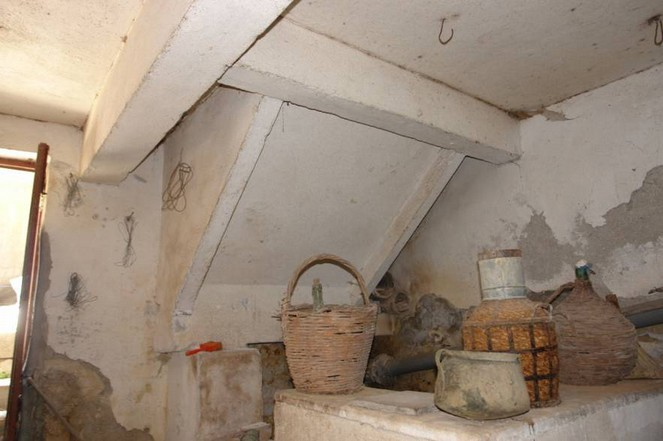

57 Εικ. 113,114,115,116. Φωτογραφίες: Ε. Εφεσίου

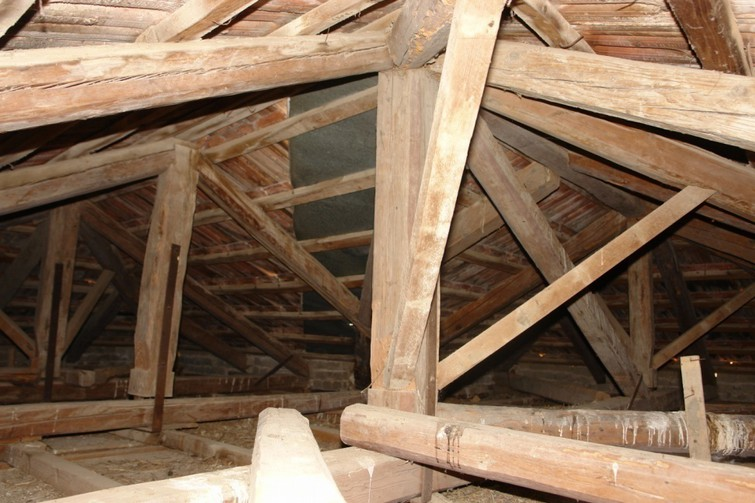

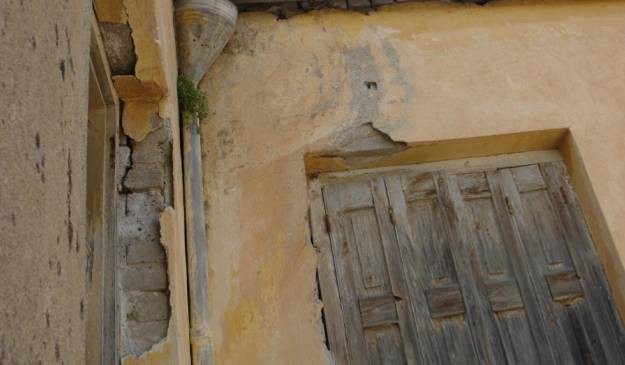

58 Εικ. 117,118,119. Φωτογραφίες: Ε. Εφεσίου

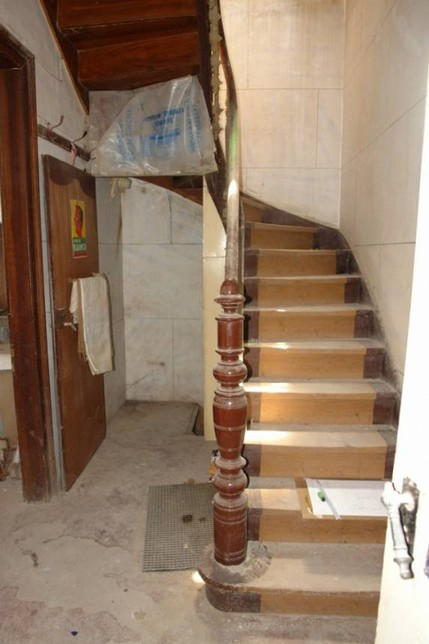

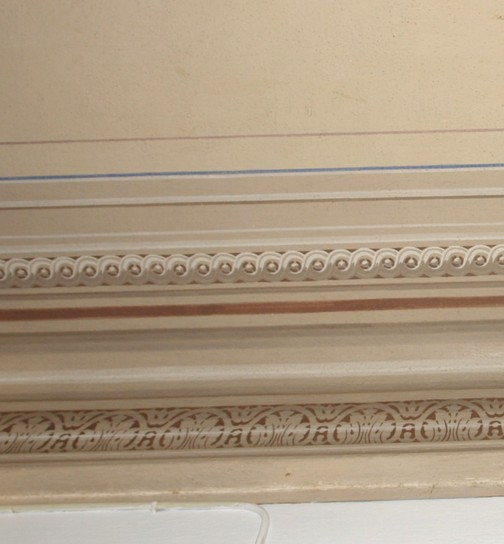

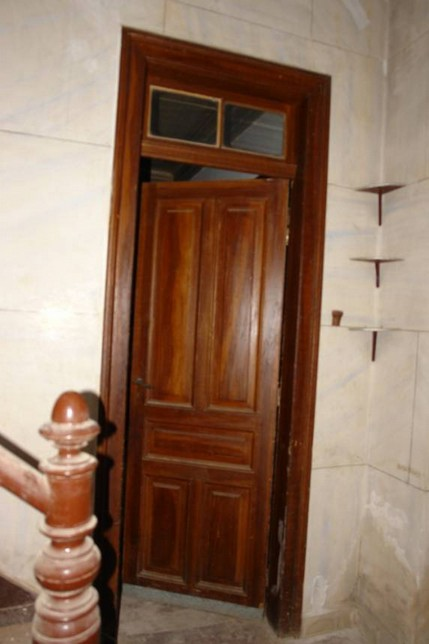

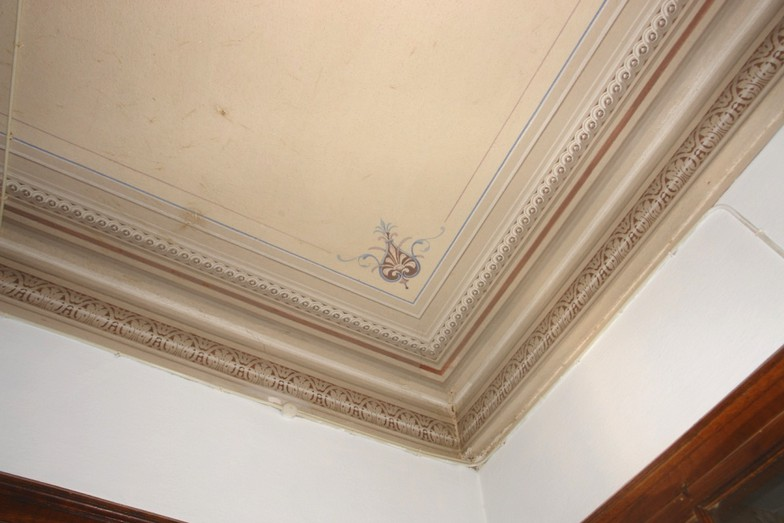

59 Εικ. 120,121,122. Φωτογραφίες: Ε. Εφεσίου
