Το είδος της επέμβασης εξαρτάται από : Τη δομική συμπεριφορά της επέμβασης Την απαίτηση ή όχι για αντιστρεψιμότητα Την απαίτηση δυνατότητα να διατηρηθ

Transcript

1 Επισκευή : επαναφορά κτιρίου στην αρχική του κατάσταση. Απαιτείται : 1) εντοπισμός βλαβών αιτιών και άρση αυτών 2) αποκατάσταση της προηγούμενης κατάστασης και ενίσχυση αν απαιτείται. Ενίσχυση : αύξηση της αντοχής υφιστάμενης κατασκευής λόγω: 1) αύξησης επιπέδου ασφαλείας νέων κατασκευών 2) αλλαγής των φορτίων χρήσης ή της λειτουργίας.

2 Το είδος της επέμβασης εξαρτάται από : Τη δομική συμπεριφορά της επέμβασης Την απαίτηση ή όχι για αντιστρεψιμότητα Την απαίτηση δυνατότητα να διατηρηθεί η κατασκευή στην αρχική της μορφή Η συμβατότητα με τα υλικά της κατασκευής Το κόστος και τον απαιτούμενο χρόνο Το διατιθέμενο εργατικό προσωπικό και ο απαιτούμενος εξοπλισμός

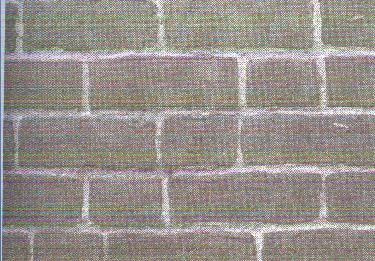

3 ΑΡΜΟΛΟΓΗΜΑ Εργασία επιφανειακής αντικατά- στασης του κονιάματος με άλλο ισχυρότερο κονίαμα. Το υπάρχον κονίαμα μπορεί να έχει διαβρωθεί ή απλώς χρειάζεται κονίαμα υψηλό- τερης αντοχής. Το βάθος του αρμολογήματος εξαρτάται από την κατάσταση της τοιχοποιίας. Αυξάνει τοπικά την αντοχή της τοιχοποιίας στα σημεία αντικατάστασης του κονιάματος, αλλά είναι δύσκολο να προσδιορισθεί η αύξηση της αντοχής.

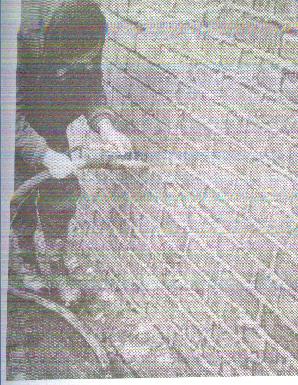

4 ΑΡΜΟΛΟΓΗΜΑ Η καθαίρεση του παλιού κονιάματος γίνεται είτε με το χέρι, είτε μηχανικά με νερό ή αέρα υπό πίεση ή με αμμοβολή. Το νέο κονίαμα, η σύνθεση του οποίου εξαρτάται από το υπάρχον κονίαμα, αναμειγνύεται σε αναμικτήρες με πλαστικά πτερύγια. Απαιτείται προσοχή στη συμβατότητα των υλικών (το νέο κονίαμα δεν πρέπει να είναι ισχυρότερο από τα λιθοσώματα)

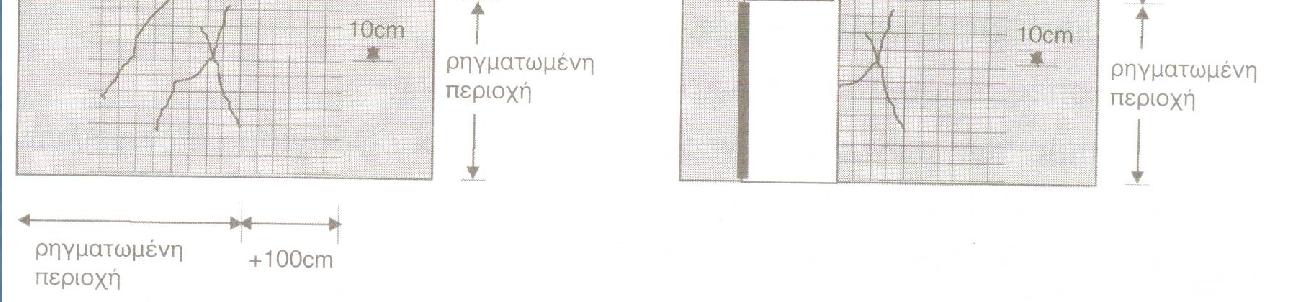

5 ΑΡΜΟΛΟΓΗΜΑ Το αρμολόγημα μπορεί να συνδυαστεί και με επισκευή ρωγμών μικρού εύρους (<10 mm) σε τοιχοποιίες μικρού πάχους (30<t< <t<50 cm). Στις περιπτώσεις αυτές ακολουθείται η εξής διαδικασία : 1) Καθαίρεση του επιχρίσματος γύρω από τη ρωγμή 2) Διεύρυνση του χείλους της ρωγμής 3) Πλύσιμο της ρωγμής με νερό υπό πίεση 4) Εισαγωγή πλούσιου τσιμεντοκονιάματος στο εσωτερικό της

6 ΑΡΜΟΛΟΓΗΜΑ 5) Εξωτερικό αρμολόγημα κοτετσόσυρμα) επίχρισμα και τελικό (οπλισμένο με

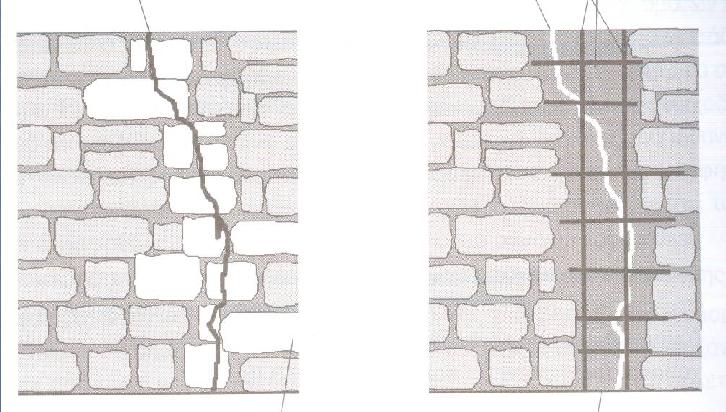

7 ΕΠΙΣΚΕΥΗ ΡΩΓΜΩΝ ΜΙΚΡΟΥ ΕΥΡΟΥΣ Τοιχοποιίες μεγαλύτερου πάχους με ρωγμές μικρού εύρους (μικρότερο των 10,0mm) επισκευάζονται με ενέσιμο τσιμεντοκονίαμα (τσιμεντενέσεις). Η διαδικασία που ακολουθείται είναι η εξής : 1) Αφαιρείται το επίχρισμα κατά μήκος των ρηγματώσεων και οι ρωγμές καθαρίζονται με νερό ή αέρα υπό πίεση 2) Ανοίγονται τυφλές οπές κατά μήκος των ρωγμών ανά αποστάσεις 0,3-0,6 m 3) Στις οπές εισάγονται πλαστικά σωληνάκια σε βάθος 5 cm και οι ρωγμές σφραγίζονται με τσιμεντοκονία 4) Ταπώνονται τα σωληνάκια εκτός από δύο. Στο χαμηλότερο από αυτά εισάγεται τσιμεντένεμα μέχρις ότου αρχίσει να τρέχει από το σωληνίσκο που βρίσκεται ακριβώς από πάνω του.

8 ΕΠΙΣΚΕΥΗ ΡΩΓΜΩΝ ΜΙΚΡΟΥ ΕΥΡΟΥΣ 5) Τότε σφραγίζεται ο χαμηλότερος σωλήνας και η διαδικασία επαναλαμβάνεται με το ψηλότερο σημείο (κ.ο.κ) κ). 6) Μετά το τέλος των εργασιών αφαιρούνται τα σωληνάκια και αποκαθίστανται οι αρμοί στις θέσεις των οπών.

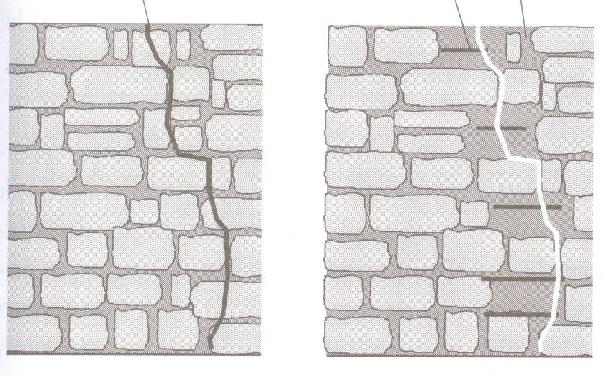

9 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΕΠΙΣΚΕΥΗ ΡΩΓΜΩΝ ΜΕΓΑΛΟΥ ΕΥΡΟΥΣ Όταν υπάρχουν ρωγμές μεγάλου εύρους (μεγαλύτερο από 10mm) ή λίθοι που έχουν σπάσει κατά μήκος της ρωγμής εφαρμόζεται μία από τις παρακάτω επισκευές : 1) Αφαιρούνται οι σπασμένες πέτρες στο μισό πάχος του τοίχου και αντικαθίστανται με ισχυρό τσιμεντοκονίαμα. Η σύνδεση του κονιάματος με την υπάρχουσα τοιχοποιία γίνεται με τζινέτια συρραφής.

10 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΕΠΙΣΚΕΥΗ ΡΩΓΜΩΝ ΜΕΓΑΛΟΥ ΕΥΡΟΥΣ 2) Αφαιρούνται όλες οι πέτρες σε ζώνη cm εκατέρωθεν της ρωγμής και το τμήμα αυτό ξαναχτίζεται με στενόμακρες πέτρες ή γεμίζεται με σκυρόδεμα οπλισμένο με 2Φ14.

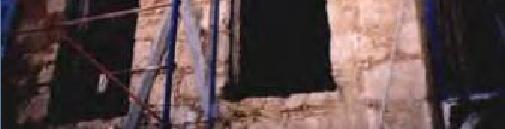

11 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΤΟΠΙΚΗ ΚΥΡΤΩΣΗ Οφείλεται σε μεγάλες θλιπτικές τάσεις ή σε συνδυασμό απώλειας συνάφειας και θλιπτικών τάσεων. 2 περιπτώσεις κύρτωσης 1) τοπικής διόγκωσης των δύο όψεων της τοιχοποιίας Επισκευή : καθαίρεση και ανακατασκευή του τοίχου σε μεγάλο πλάτος Πριν την επισκευή απαιτείται υποστύλωση.

12 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΤΟΠΙΚΗ ΚΥΡΤΩΣΗ 2) τοπικής διόγκωσης της μίας όψης της τοιχοποιίας Επισκευή : αν η κατακόρυφη πλευρά παραμένει στέρεα, καθαιρείται μόνο το τμήμα που έχει φουσκώσει και ανακατασκευάζεται. Και στις δύο περιπτώσεις απαιτείται προσοχή στην υποστύλωση ανώτερων ορόφων.

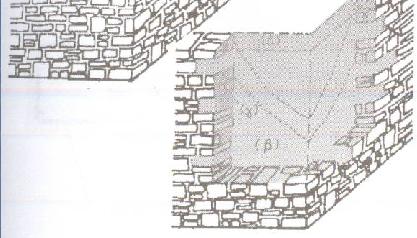

13 ΒΛΑΒΕΣ ΣΕ ΓΩΝΙΕΣ ΤΟΙΧΩΝ (ΑΝΩ Ή ΚΑΤΩ) Βλάβη που εμφανίζεται προβλημάτων. λόγω σεισμού ή εδαφικών Βήματα επισκευής : -Υποστύλωση ανώτερου ορόφου -Καθαίρεση χαλαρών τμημάτων τοίχου -Ξανακτίσιμο με καλή εμπλοκή νέων και υφιστάμενων λθοσωμάτων Για ταυτόχρονη ενίσχυση κατασκευάζεται κατακόρυφο και οριζόντιο διάζωμα οπλισμένου σκυροδέματος.

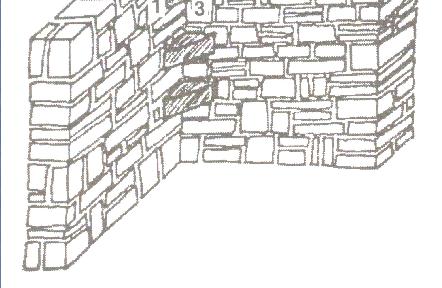

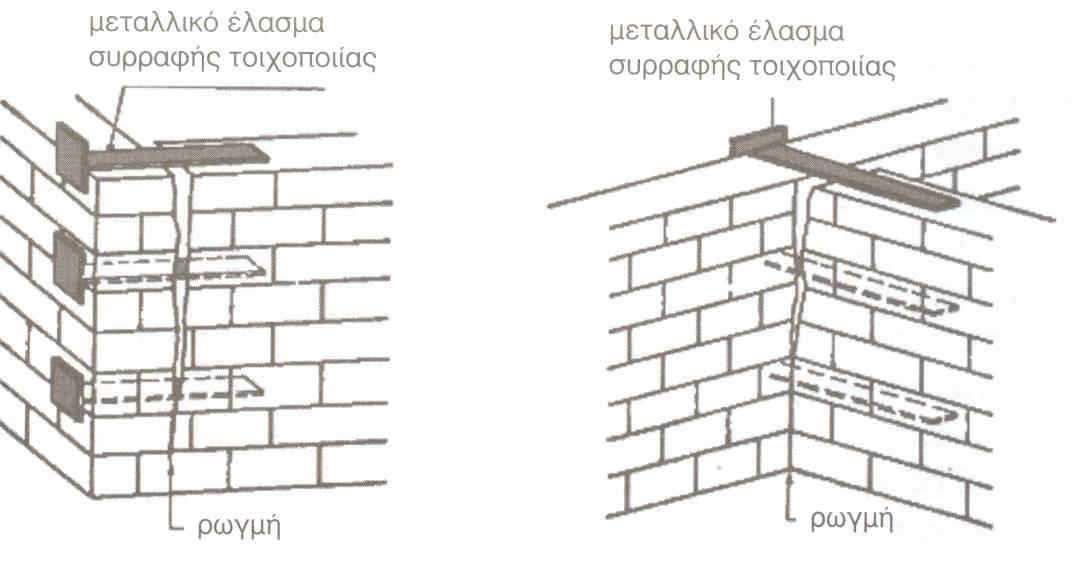

14 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Συνηθισμένη μορφή αστοχίας λόγω σεισμού. Αποκόλληση σε διασταύρωση τοίχων (σε κατάσταση) μπορούν να επισκευασθούν ως εξής : 1) λιθοσυρραφή μέσα έξω 2) χαλύβδινες λάμες συρραφής 3) χύτευση υποστυλώματος 3) προσθήκη ελκυστήρων καλή Αν οι τοίχοι εμφανίζουν εκτεταμένες ζημιές πρέπει να ξανακτιστεί ο τοίχος και να εφαρμοσθεί μία από τις προηγούμενες μεθόδους.

15 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Λιθοσυρραφή μέσα έξω Αφαιρούνται γειτονικά λιθοσώματα από τις τοιχοποιίες που αποκολλήθηκαν ανά αποστάσεις 70cm και στα κενά τοποθετούνται νέοι συνδετικοί λίθοι με ισχυρό τσιμεντοκονίαμα. Το κενό ανάμεσα στους τοίχους γεμίζει με τσιμεντοκονία. Τέλος, η επιφάνεια μπορεί να καλυφθεί με οπλισμένο επίχρισμα.

16 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Χαλύβδινες λάμες συρραφής Χαλύβδινες λάμες τοποθετούνται στους οριζόντιους αρμούς τοιχοποιίας και περιβάλλονται από τσιμεντοκονίαμα. Εξωτερικά τοποθετείται κοτετσόσυρμα και ακολουθεί επίχρισμα τσιμεντοκονίας

17 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Χύτευση υποστυλώματος Καθαιρείται η τοιχοποιία σε όλο το ύψος της και στη θέση της χυτεύεται υποστύλωμα οπλισμένο με 4Φ16 και συνδετήρες Φ6/20. για την καλύτερη συνεργασία λιθοσωμάτων σκυροδέματος είναι προτιμότερο η διεπιφάνεια να είναι οδοντωτή.

18 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Προσθήκη ελκυστήρων Οι ελκυστήρες είναι μεταλλικές ράβδοι που αγκυρώνονται στο ένα άκρο πάνω σε κατάλληλες πλάκες αγκύρωσης και εφελκύονται από το άλλο. Μπορούν να χρησιμοποιηθούν επίσης και σαν μέθοδος ενίσχυησης.

19 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Προσθήκη ελκυστήρων Οι ελκυστήρες μπορούν να τοποθετηθούν και εξωτερικά, περισφίγγοντας τους τοίχους.

20 ΑΠΟΚΟΛΛΗΣΗ ΣΕ ΔΙΑΣΤΑΥΡΩΣΗ ΤΟΙΧΩΝ Προσθήκη ελκυστήρων Μειονεκτήματα ελκυστήρων : 1) Είναι μεταλλικά στοιχεία και μπορεί να εμφανίσουν προβλήματα διάβρωσης, οπότε πρέπει να προστατεύονται. 2) Λόγω ερπυσμού υπόκεινται σε χαλάρωση και γι αυτό πρέπει να ελέγχονται τακτικά.

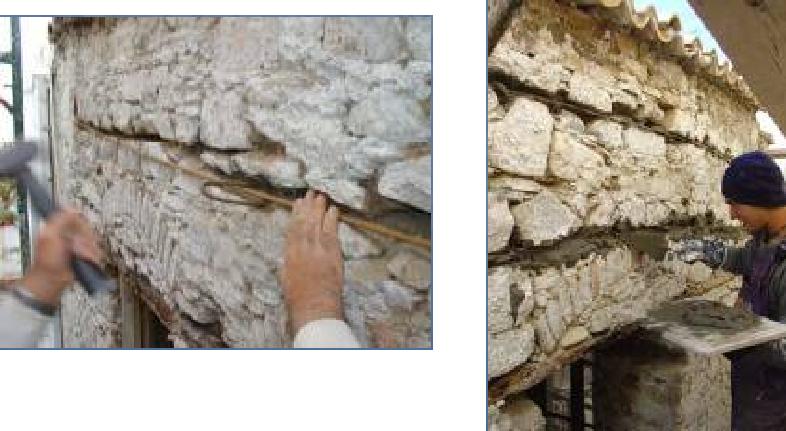

21 ΡΙΖΟΟΠΛΙΣΜΟΙ Μέθοδος ενίσχυσης και επισκευής με την οποία εισάγονται χαλύβδινες ράβδοι στο σώμα της τοιχοποιίας. Όταν χρησιμοποιείται σαν μέθοδος ενίσχυσης : 1) Διανοίγονται οπές, με ειδικά τρυπάνια, της τάξεως των mm. 2) Μέσα στις οποίες τοποθετούνται ράβδοι διαμέτρου 8-20 mm και το κενό γεμίζει με καθαρό τσιμεντένεμα. Το μήκος της οπής και ο αριθμός των ράβδων εξαρτάται από την κατάσταση της τοιχοποιίας.

22 ΡΙΖΟΟΠΛΙΣΜΟΙ Με τη μέθοδο αυτή επιτυγχάνεται μικρή αύξηση της θλιπτικής αντοχής, αλλά σημαντική αύξηση της διατμητικής, που όμως δεν είναι εύκολο να προσδιορισθεί.

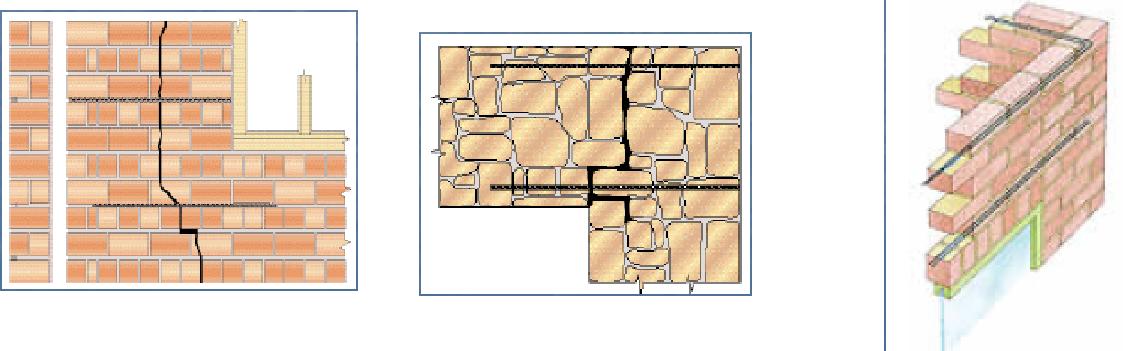

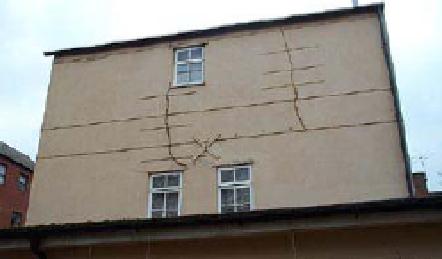

23 ΡΙΖΟΟΠΛΙΣΜΟΙ Σαν μέθοδος επισκευής χρησιμοποιείται για να κλείσει μία ρωγμή ή να μειωθεί ο κίνδυνος εμφάνισης της : Οι ράβδοι τοποθετούνται μέσα στους οριζόντιους αρμούς της τοιχοποιίας ή σε τρύπες που ανοίγονται μέσα στα τούβλα.

24 ΡΙΖΟΟΠΛΙΣΜΟΙ Πρόκειται για μία μη αναστρέψιμη μέθοδο και απαιτείται προσοχή ώστε να μη διαβρωθούν οι ράβδοι, προκαλώντας άλλες βλάβες στην τοιχοποιία.

25 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΡΙΖΟΟΠΛΙΣΜΟΙ Η μέθοδος αυτή ενίσχυσης βρίσκει περισσότερο εφαρμογή: 1) Για την ενίσχυση πεσσών σε γέφυρες που έχουν ρηγματωθεί λόγω διαφορικών καθιζήσεων 2) Για την ενίσχυση πεσσών σε παλιές γέφυρες που έχουν αυξηθεί τα κινητά φορτία 3) Για τη σταθεροποίηση αψίδων που έχουν υποστεί παραμορφώσεις 4) Για την ενίσχυση υπόγειων στοών όπου το έδαφος έχει υποστεί καθίζηση ή μετακίνηση 5) Για την ενίσχυση ασθενούς τοιχοποιίας σε περιοχές που εφαρμόζονται πλάκες αγκύρωσης τενόντων 6) Για τη σύνδεση τμημάτων κατασκευών

26 ΜΑΝΔΥΕΣ ΕΚΤΟΞΕΥΟΜΕΝΟΥ) ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ (ΕΓΧΥΤΟΥ Κατασκευάζονται μονόπλευροι ή αμφίπλευροι μανδύες, αφού πρώτα αποκατασταθούν, αν υπάρχουν, τα ρηγματωμένα λιθοσώματα. Είναι αποτελεσματική μέθοδος ενίσχυσης, η οποία αυξάνει σημαντικά τη θλιπτική, διατμητική και εφελκυστική αντοχή της τοιχοποιίας, αλλά αλλοιώνει σημαντικά την αρχική μορφή της κατασκευής, με αποτέλεσμα να υπάρχουν περιορισμοί στην εφαρμογή της. Προτιμότεροι είναι οι μανδύες από εκτοξευόμενο σκυρόδεμα γιατί κατασκευάζονται σε μικρότερα πάχη και αλλοιώνουν λιγότερο τη μορφολογία του κτιρίου. Ή

27 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΜΑΝΔΥΕΣ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ (ΕΓΧΥΤΟΥ Ή ΕΚΤΟΞΕΥΟΜΕΝΟΥ) Στάδια κατασκευής μανδυών : 1) Αφαίρεση του κονιάματος των τοίχων 2) Τράχυνση των επιφανειών που θα εφαρμοσθεί ο μανδύας 3) Στερέωση δομικού πλέγματος, ως οπλισμός μανδύα 4) Σκυροδέτηση Οι μανδύες εκτοξευόμενου σκυροδέματος έχουν πάχος 4-8 cm για αμφίπλευρο και 10 cm για μονόπλευρο, ενώ έγχυτου σκυροδέματος έχουν τουλάχιστον 10 cm.

28 ΜΑΝΔΥΕΣ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ (ΕΓΧΥΤΟΥ Ή ΕΚΤΟΞΕΥΟΜΕΝΟΥ)

29 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΜΑΝΔΥΕΣ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ (ΕΓΧΥΤΟΥ Ή ΕΚΤΟΞΕΥΟΜΕΝΟΥ) Σημεία που απαιτούν προσοχή στην κατασκευή μανδυών: 1) Η κατασκευή τους αυξάνει σημαντικά τα νεκρά φορτία και κατά συνέπεια και τα σεισμικά. Πρέπει να ελέγχεται η επάρκεια της θεμελίωσης 2) Αυξάνουν σημαντικά τη δυσκαμψία του κτιρίου. Ασύμμετρη κατανομή τους μπορεί να οδηγήσει σε ανεπιθύμητες στροφές υπό σεισμική φόρτιση

30 ΚΑΤΑΣΚΕΥΗ ΟΡΙΖΟΝΤΙΩΝ ΔΙΑΖΩΜΑΤΩΝ Τα οριζόντια διαζώματα βελτιώνουν συμπεριφορά της τοιχοποιίας σε σεισμό. σημαντικά την Κατασκευάζονται είτε στη στάθμη της στέγης (εύκολη η κατασκευή) είτε σε ενδιάμεσα ύψη των τοίχων (αρκετά δύσκολη η κατασκευή). Οριζόντια διαζώματα στη στάθμη της στέγης Όταν υπάρχει αρκετό κενό ανάμεσα στον αμείβοντα των ζευκτών και τον τοίχο, ο οπλισμός τοποθετείται επί του τοίχου, καλουπώνονται τα πλαϊνά και σκυροδετούνται.

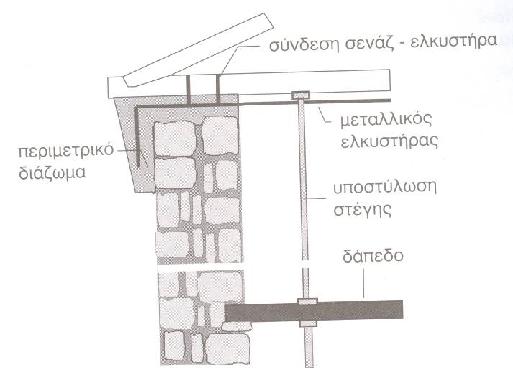

31 ΚΑΤΑΣΚΕΥΗ ΟΡΙΖΟΝΤΙΩΝ ΔΙΑΖΩΜΑΤΩΝ Όταν δεν υπάρχει αρκετό κενό ανάμεσα στον αμείβοντα των ζευκτών και τον τοίχο, απαιτείται υποστύλωση της στέγης. Αφαιρείται μία στρώση λίθων και κατασκευάζεται το οριζόντιο διάζωμα με τον ίδιο τρόπο. Επαρκές κενό ανάμεσα σε τοίχο και στέγη Μη επαρκές κενό ανάμεσα σε τοίχο και στέγη

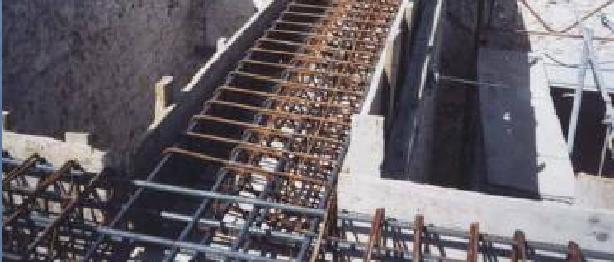

32 ΚΑΤΑΣΚΕΥΗ ΟΡΙΖΟΝΤΙΩΝ ΔΙΑΖΩΜΑΤΩΝ

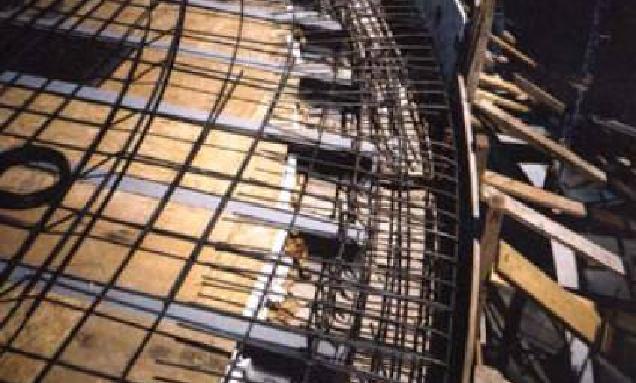

33 ΚΑΤΑΣΚΕΥΗ ΟΡΙΖΟΝΤΙΩΝ ΔΙΑΖΩΜΑΤΩΝ Οριζόντια διαζώματα σε ενδιάμεσες στάθμες Πραγματοποιείται η κατασκευή του διαζώματος σε δύο φάσεις. Στην πρώτη αφαιρούνται τα λιθοσώματα στο μισό του πάχους του τοίχου, κατασκευάζεται το διάζωμα το οποίο οπλίζεται με διαμήκεις ράβδους και συνδετήρες με αναμονές. Σε δεύτερη φάση καθαιρείται το υπόλοιπο πάχος, κατασκευάζεται και οπλίζεται το υπόλοιπο διάζωμα, το οποίο ενώνεται με το πρώτο μέσω των αναμονών. Οι παραπάνω εργασίες πραγματοποιούνται χωρίς υποστύλωση καλοδομημένης τοιχοποιίας.

34 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΕΝΙΣΧΥΣΗ ΤΗΣ ΔΙΑΦΡΑΓΜΑΤΙΚΗΣ ΞΥΛΙΝΩΝ ΠΑΤΩΜΑΤΩΝ Οι μέθοδοι ενίσχυσης που χρησιμοποιούνται είναι : 1) Τοποθέτηση υφιστάμενο δεύτερου σανιδώματος κάθετα ΛΕΙΤΟΥΡΓΙΑΣ προς το 2) Τοποθέτηση διαγώνιων ελκυστήρων που αγκυρώνονται στην εξωτερική επιφάνεια του τοίχου

35 ΕΠΙΣΚΕΥΕΣ ΕΝΙΣΧΥΣΕΙΣ ΤΟΙΧΟΠΟΙΙΑΣ ΕΝΙΣΧΥΣΗ ΤΗΣ ΔΙΑΦΡΑΓΜΑΤΙΚΗΣ ΞΥΛΙΝΩΝ ΠΑΤΩΜΑΤΩΝ ΛΕΙΤΟΥΡΓΙΑΣ 3) Κατασκευή πλάκας σκυροδέματος πάνω στο υφιστάμενο ξύλινο δάπεδο, το οποίο λειτουργεί και σαν ξυλότυπος

36 ΕΝΙΣΧΥΣΗ ΤΟΙΧΟΠΟΙΙΑΣ ΜΕ ΑΝΘΡΑΚΟΝΗΜΑΤΑ (FRP) Ανάλογα με τον τρόπο τοποθέτησης τους μπορούν να αυξήσουν την εφελκυστική και διατμητική αντοχή της τοιχοποιίας.

37 ΕΝΙΣΧΥΣΗ ΤΟΙΧΟΠΟΙΙΑΣ ΜΕ ΑΝΘΡΑΚΟΝΗΜΑΤΑ (FRP)

38 ΑΞΙΟΛΟΓΗΣΗ ΜΕΘΟΔΩΝ ΕΠΕΜΒΑΣΕΩΝ
