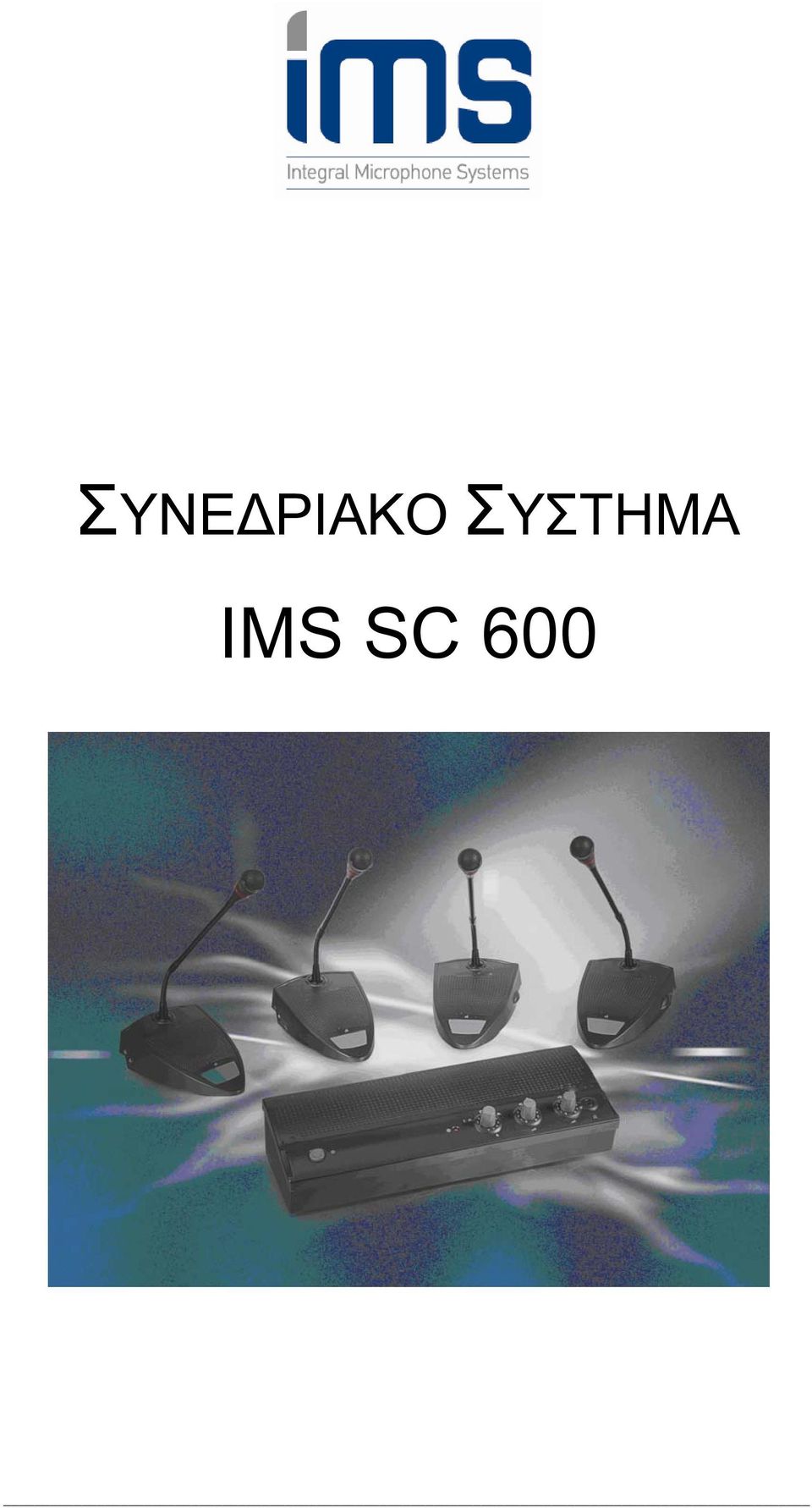

1 ΣΥΝΕΔΡΙΑΚΟ ΣΥΣΤΗΜΑ IMS SC 600

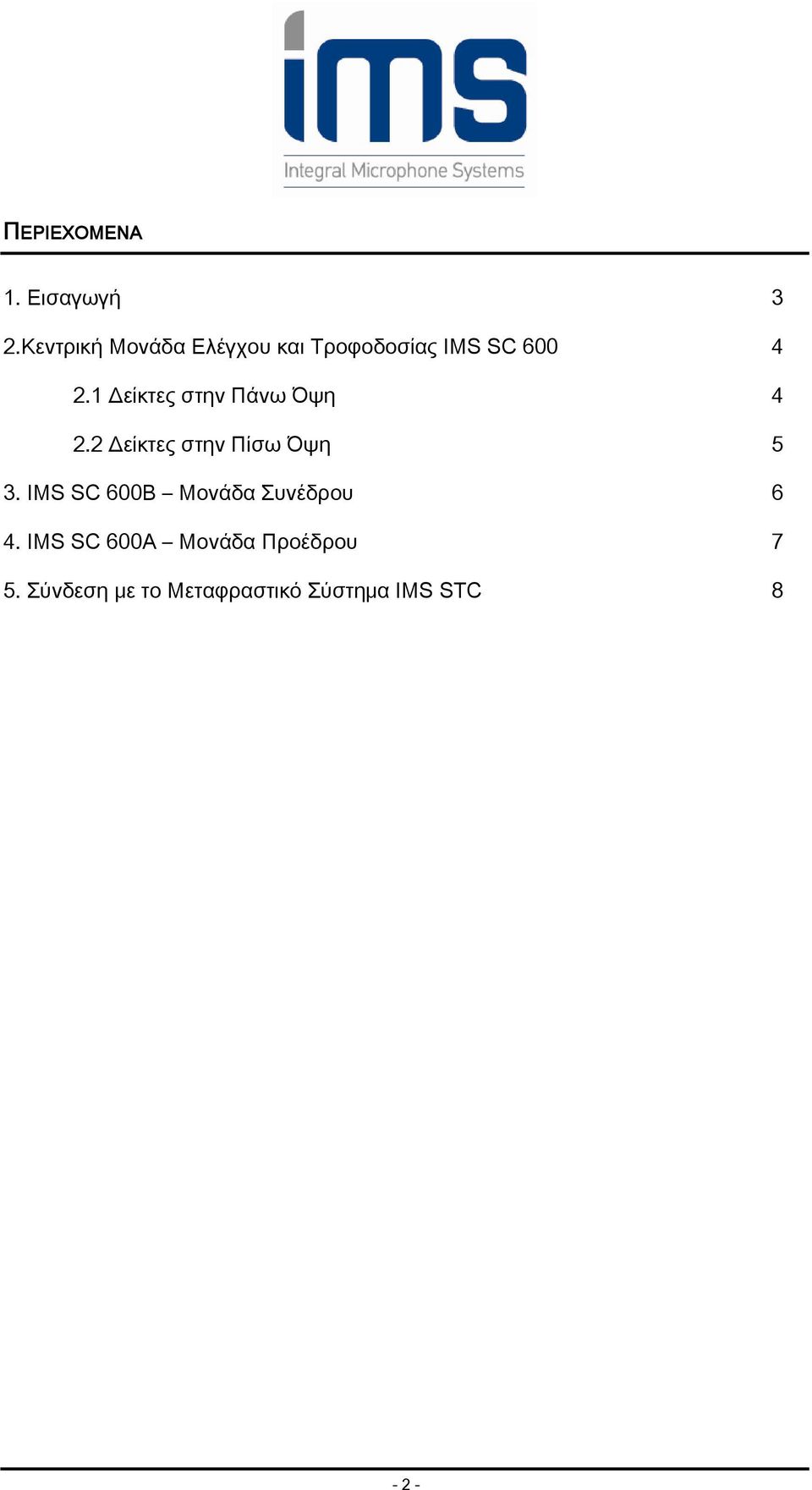

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. Εισαγωγή 3 2.Κεντρική Μονάδα Ελέγχου και Τροφοδοσίας IMS SC Δείκτες στην Πάνω Όψη Δείκτες στην Πίσω Όψη 5 3. ΙMS SC 600Β Μονάδα Συνέδρου 6 4. ΙMS SC 600Α Μονάδα Προέδρου 7 5. Σύνδεση με το Μεταφραστικό Σύστημα IMS STC 8-2 -

1 Δείκτες στην Πάνω Όψη 4 2.2 Δείκτες στην Πίσω Όψη 5 3.

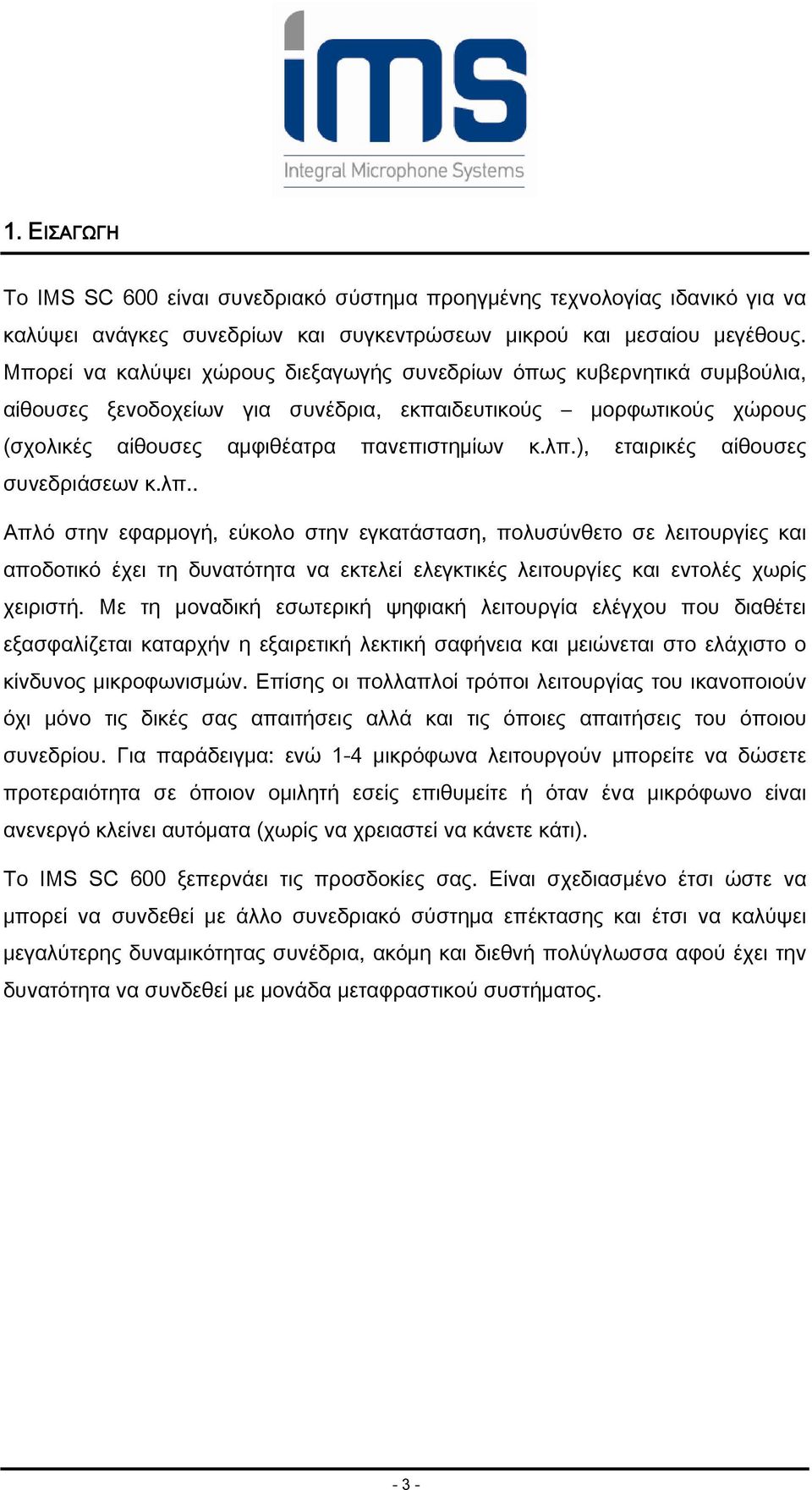

3 1. ΕΙΣΑΓΩΓΗ Το IMS SC 600 είναι συνεδριακό σύστημα προηγμένης τεχνολογίας ιδανικό για να καλύψει ανάγκες συνεδρίων και συγκεντρώσεων μικρού και μεσαίου μεγέθους. Μπορεί να καλύψει χώρους διεξαγωγής συνεδρίων όπως κυβερνητικά συμβούλια, αίθουσες ξενοδοχείων για συνέδρια, εκπαιδευτικούς μορφωτικούς χώρους (σχολικές αίθουσες αμφιθέατρα πανεπιστημίων κ.λπ.), εταιρικές αίθουσες συνεδριάσεων κ.λπ.. Απλό στην εφαρμογή, εύκολο στην εγκατάσταση, πολυσύνθετο σε λειτουργίες και αποδοτικό έχει τη δυνατότητα να εκτελεί ελεγκτικές λειτουργίες και εντολές χωρίς χειριστή. Με τη μοναδική εσωτερική ψηφιακή λειτουργία ελέγχου που διαθέτει εξασφαλίζεται καταρχήν η εξαιρετική λεκτική σαφήνεια και μειώνεται στο ελάχιστο ο κίνδυνος μικροφωνισμών. Επίσης οι πολλαπλοί τρόποι λειτουργίας του ικανοποιούν όχι μόνο τις δικές σας απαιτήσεις αλλά και τις όποιες απαιτήσεις του όποιου συνεδρίου. Για παράδειγμα: ενώ 1-4 μικρόφωνα λειτουργούν μπορείτε να δώσετε προτεραιότητα σε όποιον ομιλητή εσείς επιθυμείτε ή όταν ένα μικρόφωνο είναι ανενεργό κλείνει αυτόματα (χωρίς να χρειαστεί να κάνετε κάτι). Το IMS SC 600 ξεπερνάει τις προσδοκίες σας. Είναι σχεδιασμένο έτσι ώστε να μπορεί να συνδεθεί με άλλο συνεδριακό σύστημα επέκτασης και έτσι να καλύψει μεγαλύτερης δυναμικότητας συνέδρια, ακόμη και διεθνή πολύγλωσσα αφού έχει την δυνατότητα να συνδεθεί με μονάδα μεταφραστικού συστήματος

), εταιρικές αίθουσες συνεδριάσεων κ.λπ.

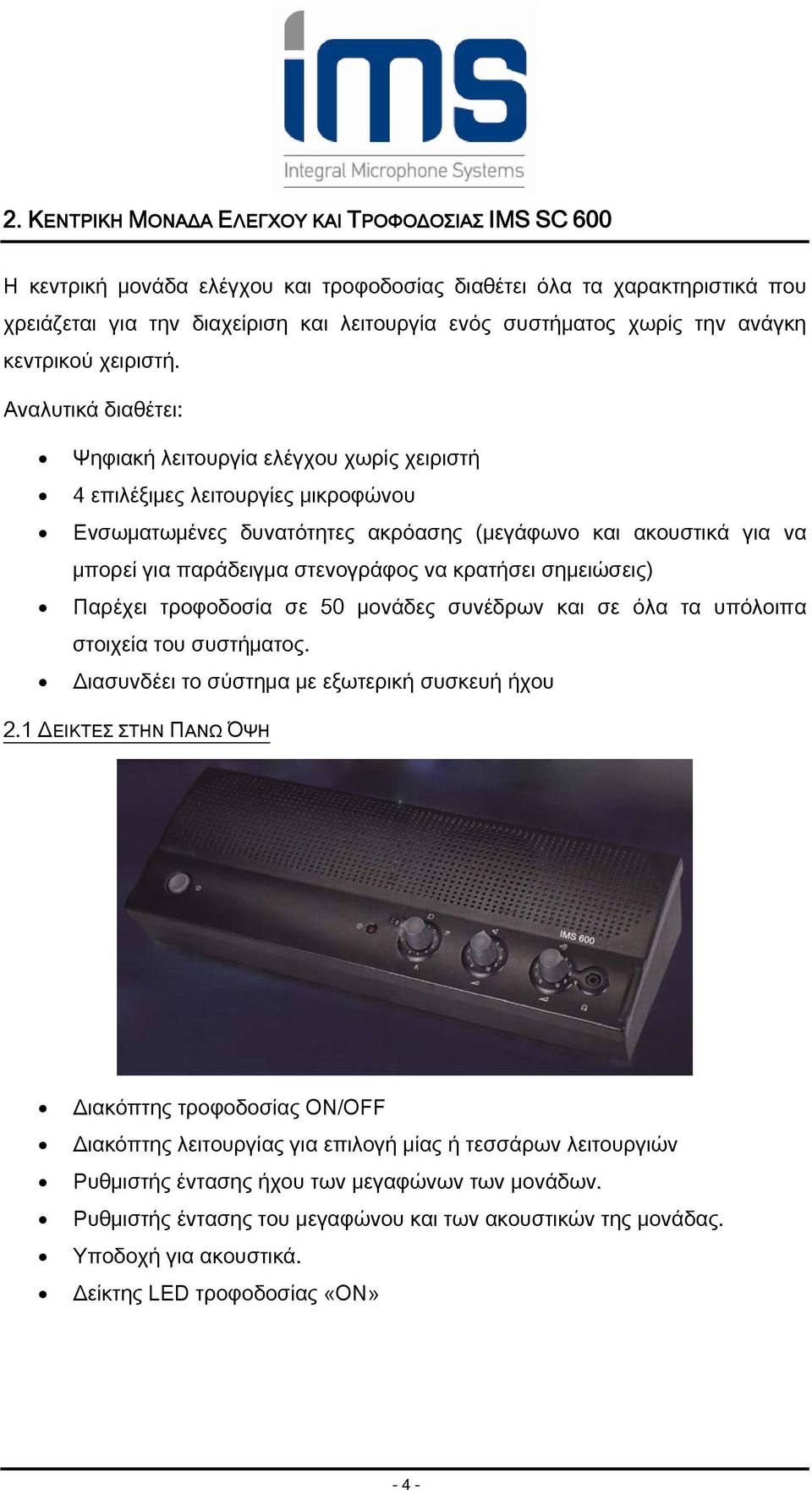

4 2. ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ ΚΑΙ ΤΡΟΦΟΔΟΣΙΑΣ IMS SC 600 Η κεντρική μονάδα ελέγχου και τροφοδοσίας διαθέτει όλα τα χαρακτηριστικά που χρειάζεται για την διαχείριση και λειτουργία ενός συστήματος χωρίς την ανάγκη κεντρικού χειριστή. Αναλυτικά διαθέτει: Ψηφιακή λειτουργία ελέγχου χωρίς χειριστή 4 επιλέξιμες λειτουργίες μικροφώνου Ενσωματωμένες δυνατότητες ακρόασης (μεγάφωνο και ακουστικά για να μπορεί για παράδειγμα στενογράφος να κρατήσει σημειώσεις) Παρέχει τροφοδοσία σε 50 μονάδες συνέδρων και σε όλα τα υπόλοιπα στοιχεία του συστήματος. Διασυνδέει το σύστημα με εξωτερική συσκευή ήχου 2.1 ΔΕΙΚΤΕΣ ΣΤΗΝ ΠΑΝΩ ΌΨΗ Διακόπτης τροφοδοσίας ON/OFF Διακόπτης λειτουργίας για επιλογή μίας ή τεσσάρων λειτουργιών Ρυθμιστής έντασης ήχου των μεγαφώνων των μονάδων. Ρυθμιστής έντασης του μεγαφώνου και των ακουστικών της μονάδας. Υποδοχή για ακουστικά. Δείκτης LED τροφοδοσίας «ON» - 4 -

Αναλυτικά διαθέτει: Ψηφιακή λειτουργία ελέγχου χωρίς χειριστή 4 επιλέξιμες λειτουργίες μικροφώνου Ενσωματωμένες δυνατότητες ακρόασης (μεγάφωνο και ακουστικά για να μπορεί για παράδειγμα στενογράφος

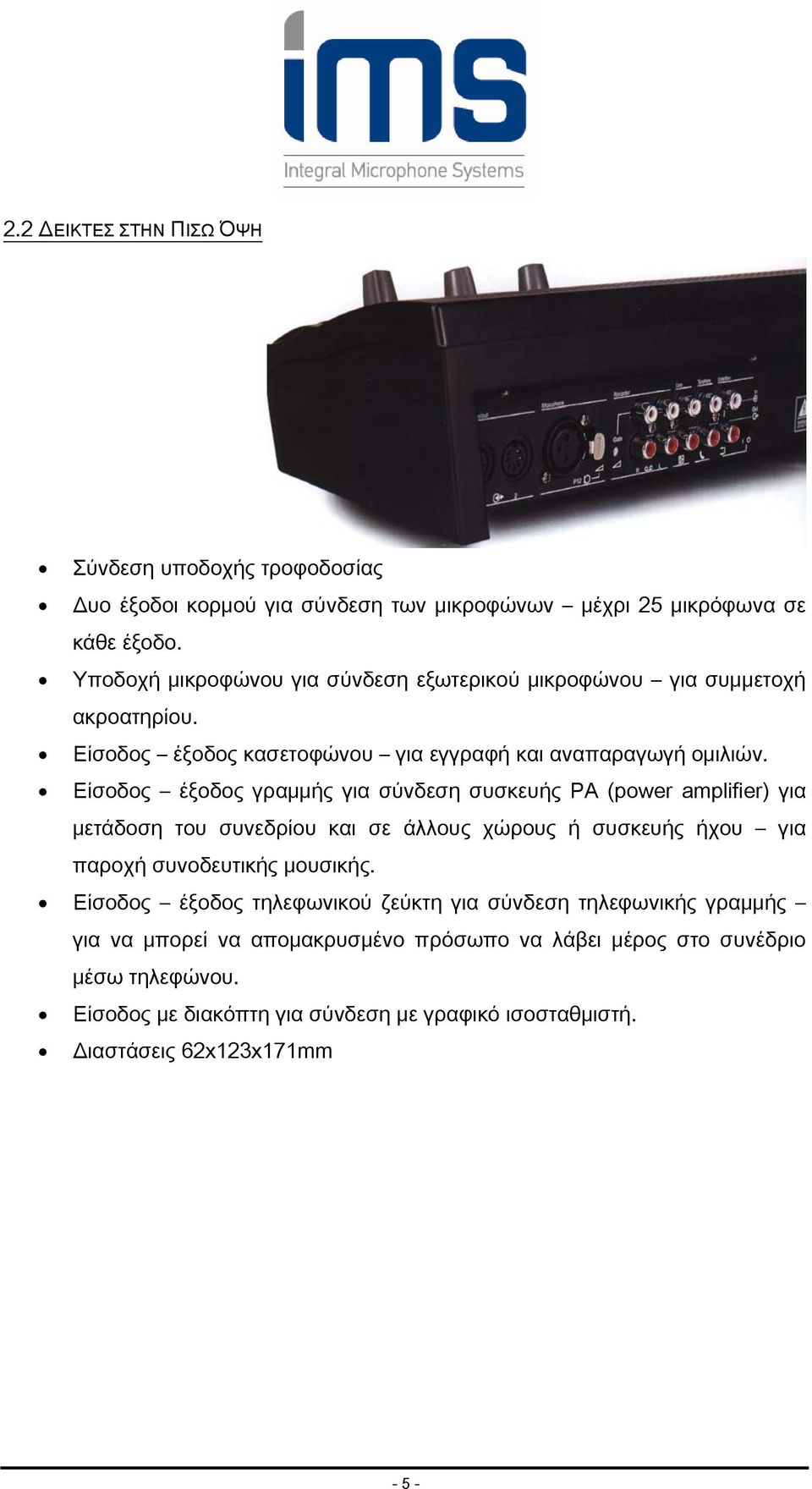

5 2.2 ΔΕΙΚΤΕΣ ΣΤΗΝ ΠΙΣΩ ΌΨΗ Σύνδεση υποδοχής τροφοδοσίας Δυο έξοδοι κορμού για σύνδεση των μικροφώνων μέχρι 25 μικρόφωνα σε κάθε έξοδο. Υποδοχή μικροφώνου για σύνδεση εξωτερικού μικροφώνου για συμμετοχή ακροατηρίου. Είσοδος έξοδος κασετοφώνου για εγγραφή και αναπαραγωγή ομιλιών. Είσοδος έξοδος γραμμής για σύνδεση συσκευής PA (power amplifier) για μετάδοση του συνεδρίου και σε άλλους χώρους ή συσκευής ήχου για παροχή συνοδευτικής μουσικής. Είσοδος έξοδος τηλεφωνικού ζεύκτη για σύνδεση τηλεφωνικής γραμμής για να μπορεί να απομακρυσμένο πρόσωπο να λάβει μέρος στο συνέδριο μέσω τηλεφώνου. Είσοδος με διακόπτη για σύνδεση με γραφικό ισοσταθμιστή. Διαστάσεις 62x123x171mm - 5 -

Είσοδος έξοδος γραμμής για σύνδεση συσκευής PA (power amplifier) για μετάδοση του συνεδρίου και σε άλλους χώρους ή συσκευής ήχου για παροχή συνοδευτικής μουσικής.

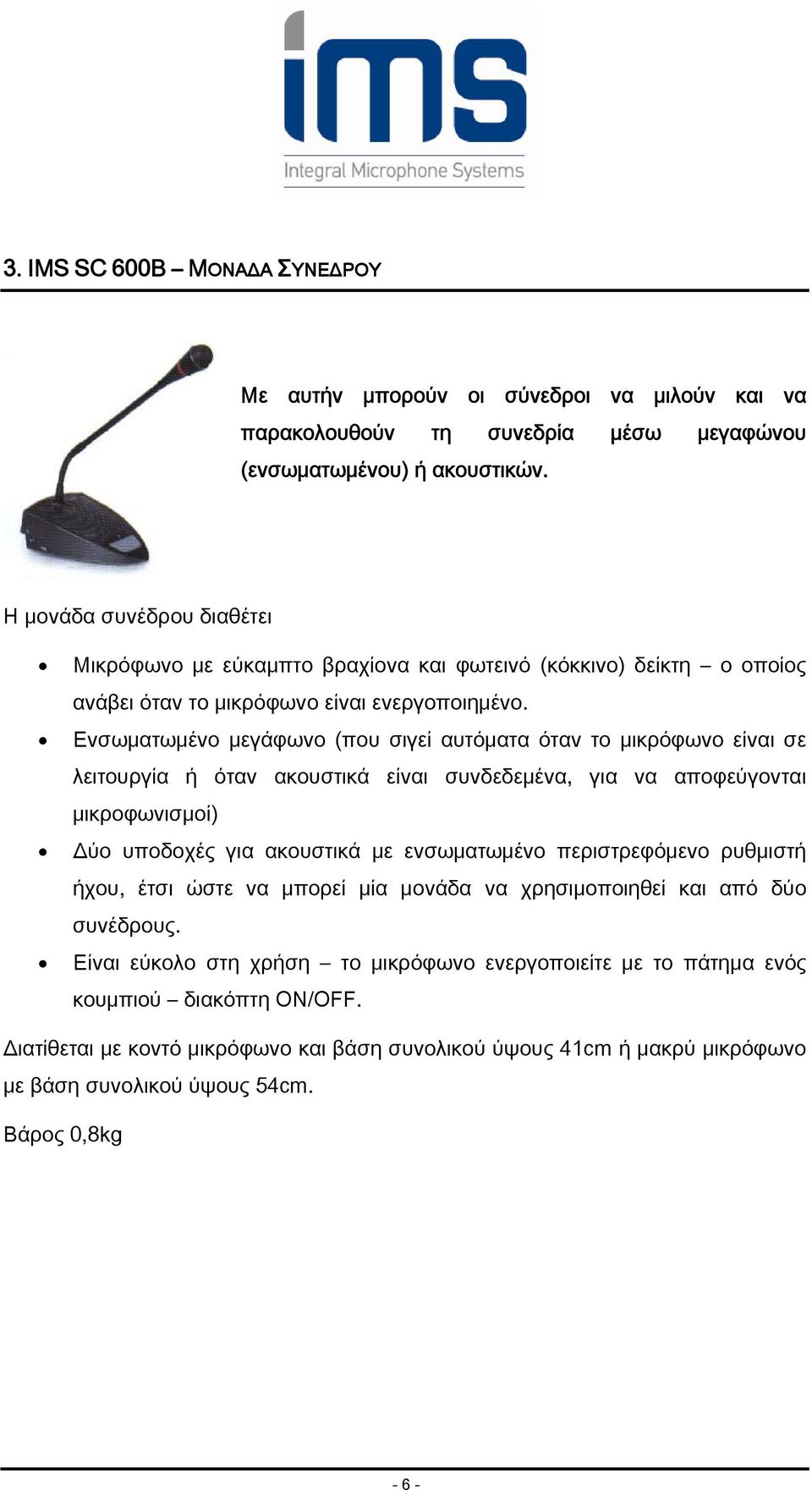

6 3. IMS SC 600Β ΜΟΝΑΔΑ ΣΥΝΕΔΡΟΥ Με αυτήν μπορούν οι σύνεδροι να μιλούν και να παρακολουθούν τη συνεδρία μέσω μεγαφώνου (ενσωματωμένου) ή ακουστικών. Η μονάδα συνέδρου διαθέτει Μικρόφωνο με εύκαμπτο βραχίονα και φωτεινό (κόκκινο) δείκτη ο οποίος ανάβει όταν το μικρόφωνο είναι ενεργοποιημένο. Ενσωματωμένο μεγάφωνο (που σιγεί αυτόματα όταν το μικρόφωνο είναι σε λειτουργία ή όταν ακουστικά είναι συνδεδεμένα, για να αποφεύγονται μικροφωνισμοί) Δύο υποδοχές για ακουστικά με ενσωματωμένο περιστρεφόμενο ρυθμιστή ήχου, έτσι ώστε να μπορεί μία μονάδα να χρησιμοποιηθεί και από δύο συνέδρους. Είναι εύκολο στη χρήση το μικρόφωνο ενεργοποιείτε με το πάτημα ενός κουμπιού διακόπτη ON/OFF. Διατίθεται με κοντό μικρόφωνο και βάση συνολικού ύψους 41cm ή μακρύ μικρόφωνο με βάση συνολικού ύψους 54cm. Βάρος 0,8kg - 6 -

Ενσωματωμένο μεγάφωνο (που σιγεί αυτόματα όταν το μικρόφωνο είναι σε λειτουργία ή όταν ακουστικά είναι συνδεδεμένα, για να αποφεύγονται μικροφωνισμοί) Δύο υποδοχές για ακουστικά με ενσωματωμένο

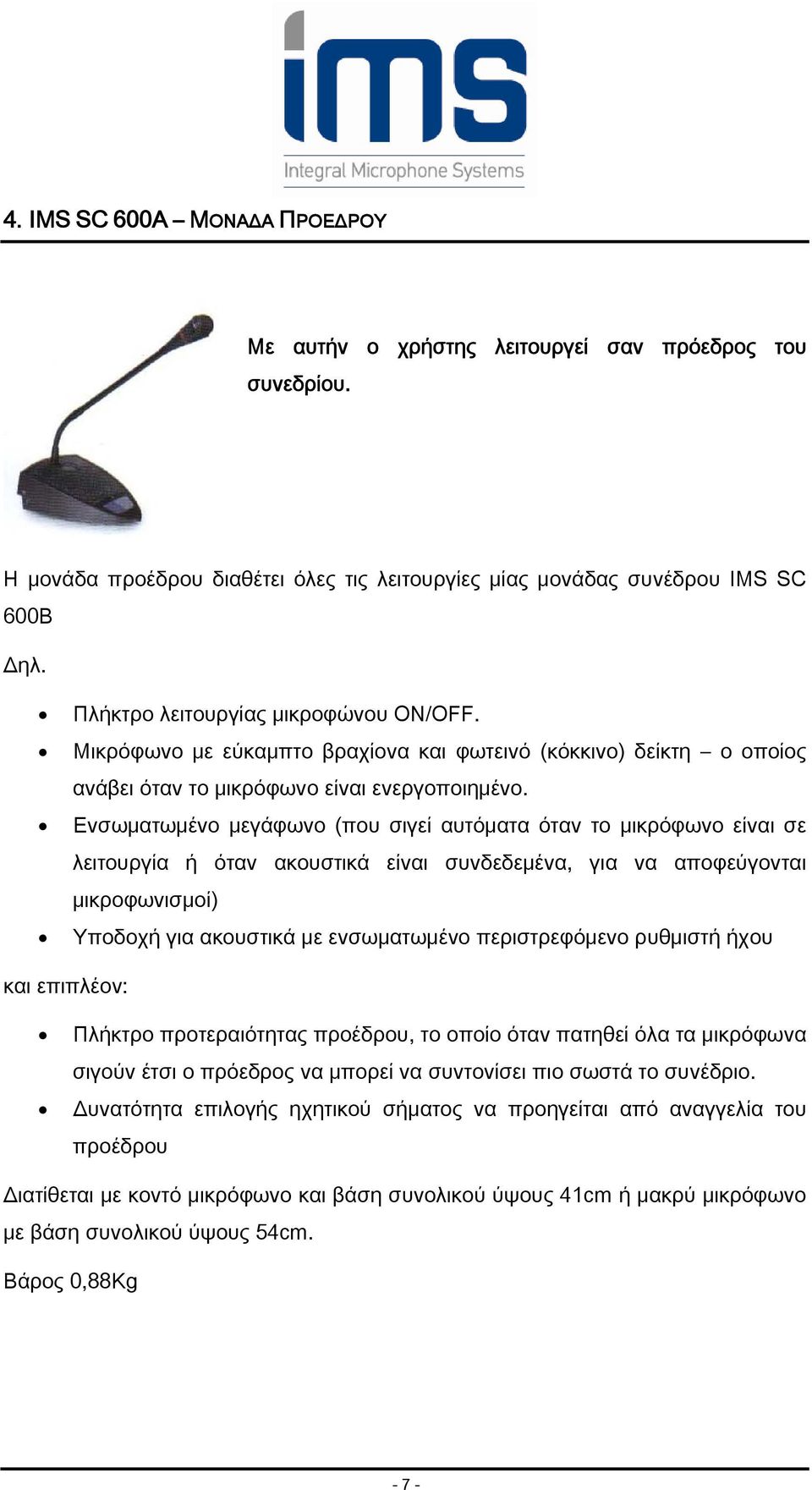

7 4. IMS SC 600A ΜΟΝΑΔΑ ΠΡΟΕΔΡΟΥ Με αυτήν ο χρήστης λειτουργεί σαν πρόεδρος του συνεδρίου. Η μονάδα προέδρου διαθέτει όλες τις λειτουργίες μίας μονάδας συνέδρου IMS SC 600B Δηλ. Πλήκτρο λειτουργίας μικροφώνου ON/OFF. Μικρόφωνο με εύκαμπτο βραχίονα και φωτεινό (κόκκινο) δείκτη ο οποίος ανάβει όταν το μικρόφωνο είναι ενεργοποιημένο. Ενσωματωμένο μεγάφωνο (που σιγεί αυτόματα όταν το μικρόφωνο είναι σε λειτουργία ή όταν ακουστικά είναι συνδεδεμένα, για να αποφεύγονται μικροφωνισμοί) Υποδοχή για ακουστικά με ενσωματωμένο περιστρεφόμενο ρυθμιστή ήχου και επιπλέον: Πλήκτρο προτεραιότητας προέδρου, το οποίο όταν πατηθεί όλα τα μικρόφωνα σιγούν έτσι ο πρόεδρος να μπορεί να συντονίσει πιο σωστά το συνέδριο. Δυνατότητα επιλογής ηχητικού σήματος να προηγείται από αναγγελία του προέδρου Διατίθεται με κοντό μικρόφωνο και βάση συνολικού ύψους 41cm ή μακρύ μικρόφωνο με βάση συνολικού ύψους 54cm. Βάρος 0,88Kg - 7 -

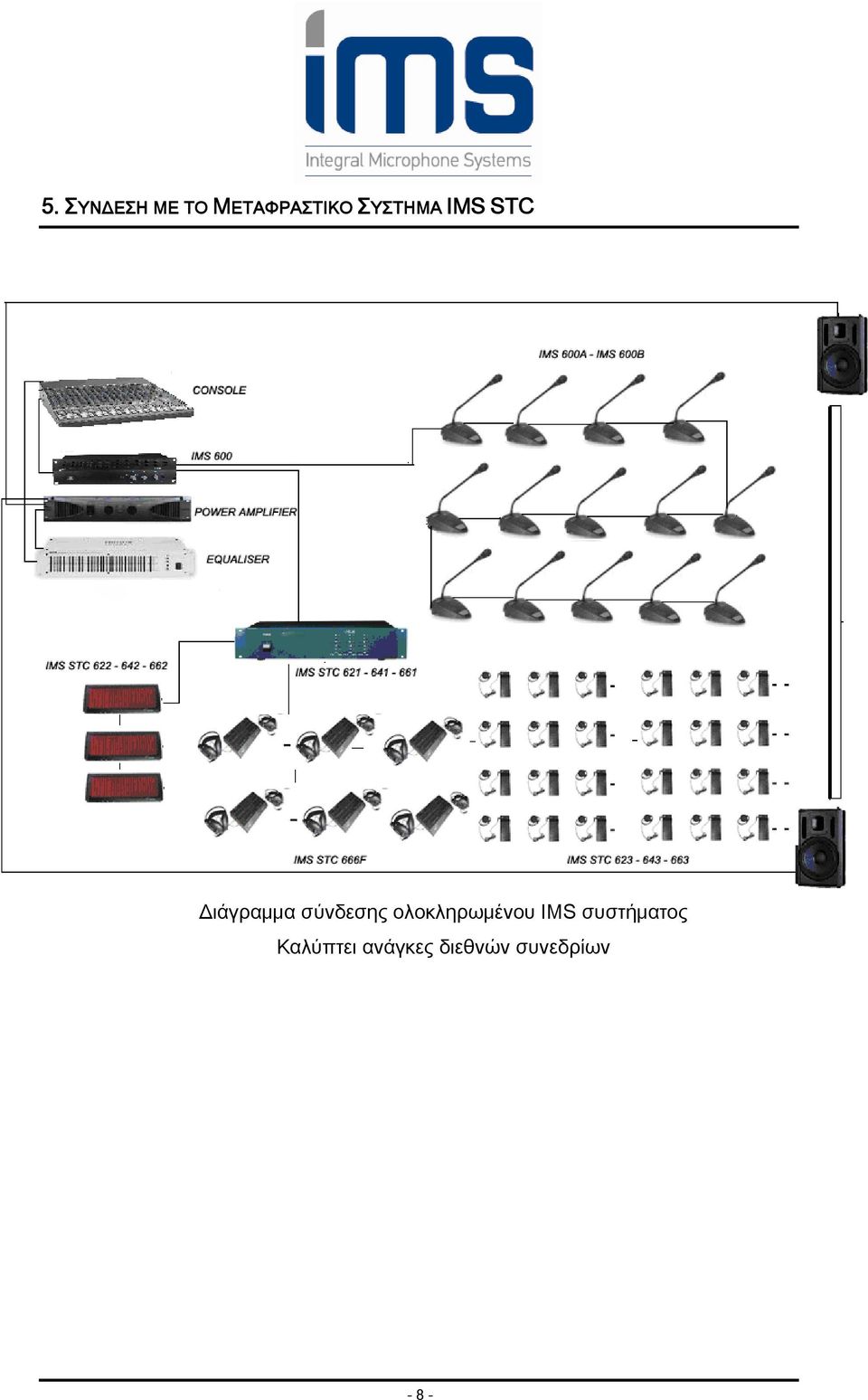

8 5. ΣΥΝΔΕΣΗ ΜΕ ΤΟ ΜΕΤΑΦΡΑΣΤΙΚΟ ΣΥΣΤΗΜΑ IMS STC Διάγραμμα σύνδεσης ολοκληρωμένου IMS συστήματος Καλύπτει ανάγκες διεθνών συνεδρίων - 8 -
