1 Sart-UPS On-Line 230 V Μονοφασικό, διπλής μετατροπής online UPS με μοναδιαίο συντελεστή ισχύος εξόδου και προηγμένες λειτουργίες διαχείρισης Ένα πολυμορφικό UPS που δημιουργήθηκε για ασταθείς συνθήκες ισχύος παγκοσμίως Η σειρά Sart-UPS On-Line παρέχει υψηλή πυκνότητα, διπλή μετατροπή, online προστασία ισχύος για διακομιστές, δίκτυα φωνής/δεδομένων, ιατρικά εργαστήρια και ελαφριές βιομηχανικές εφαρμογές. Η σειρά Sart-UPS On-Line είναι σε θέση να υποστηρίζει φορτία από 5 kva 10 kva σε μετατρέψιμο πλαίσιο rack/toer. Τα μοντέλα 6 kva, 8 kva και 10 kva διαθέτουν μοναδιαίο συντελεστή ισχύος εξόδου που τους επιτρέπει να υποστηρίζουν εξαιρετικά απαιτητικούς σε ισχύ διακομιστές blade ή βαριά ή βαριά φορτωμένα σε εξοπλισμό rack. Όταν τα συστήματα ζωτικής σημασίας για την επιχείρηση απαιτούν χρόνο λειτουργίας σε ώρες και όχι σε λεπτά, η σειρά Sart-UPS On-Line μπορεί να διαμορφωθεί με πολλές συστοιχίες για να ανταποκριθεί στις εξαιρετικά υψηλές απαιτήσεις σε χρόνο λειτουργίας. Ms Ltd..s.gr Το λογισμικό διαχείρισης PoerChute Netork Shutdon που περιλαμβάνεται παρέχει ελεγχόμενο τερματισμό λειτουργίας χωρίς επίβλεψη των λειτουργικών συστημάτων δικτύου. Όλα τα μοντέλα περιλαμβάνουν μια ενσωματωμένη κάρτα επικοινωνίας δικτύου για απομακρυσμένη διαχείριση. Ολόκληρη η σειρά προϊόντων Sart-UPS On-Line προσφέρει ποιότητα στους πελάτες σε συνθήκες με υψηλές απαιτήσεις σε ισχύ, συμπεριλαμβανομένης της ιδιαίτερα ευρείας περιοχής τάσεων εισόδου, της εξαιρετικά ακριβούς ρύθμισης τάσης εξόδου, της ρύθμισης συχνότητας, της εσωτερικής παράκαμψης και της διόρθωσης του συντελεστή ισχύος εισόδου.

2 Sart-UPS On-Line Κορυφαίος στο χώρο συντελεστής ισχύος που μεγιστοποιεί την πυκνότητα του UPS Τοποθέτηση σε rack και toer SRT 5 kva 10 kva Τυπικές λειτουργίες Κορυφαία στην κατηγορία πυκνότητα ισχύος: Περισσότερη πραγματική ισχύς σε Watt, 0,9 pf σε 5 kva, μοναδιαίο σε μονάδες 6 kva 10 kva. Green Mode υψηλής απόδοσης: Επιτυγχάνει απόδοση 98%, που εξοικονομεί κόστος για την ψύξη και την ηλεκτροδότηση χωρίς συμβιβασμούς στις επιδόσεις ή την αξιοπιστία M [ Εικονίζεται το SRT6KXLI ] 2 r Έξυπνη διαχείριση μπαταριών: Η διάρκεια φόρτισης με αντιστάθμιση της θερμοκρασίας παρατείνεται και οι προηγμένοι αλγόριθμοι συνιστούν ημερομηνία αντικατάστασης. Το UPS μπορεί να ενημερώνει το χρήστη ποιες μπαταρίες χρειάζονται αντικατάσταση και ανιχνεύει αυτόματα πότε προστίθενται επιπλέον συστοιχίες s.g. sl td Οθόνη γραφικών LCD με οπισθοφωτισμό πολλαπλών χρωμάτων: Το διαισθητικό περιβάλλον παρέχει αναλυτικές και ακριβείς πληροφορίες, με δυνατότητα ρύθμισης των παραμέτρων τοπικά Ενσωματωμένος μετρητής ενέργειας: Μετρά την κατανάλωση ενέργειας και εμφανίζει την απόδοση του UPS σε διάφορους τρόπους λειτουργίας για εύκολη παρακολούθηση της ενέργειας Λειτουργία χωρίς μπαταρία: Δυνατότητα άμεσης προστασίας του εξοπλισμού κατά την αποκατάσταση της διακοπής Τριετής εγγύηση για τα ηλεκτρονικά εξαρτήματα: Το πρόσθετο έτος προστασίας στο πλαίσιο της εγγύησης για τα ηλεκτρονικά εξαρτήματα προσφέρει ξενοιασιά

3 Sart-UPS On-Line Αποδεδειγμένη απόδοση με την μεγαλύτερη στον κόσμο εγκατεστημένη βάση μονοφασικών προϊόντων διπλής μετατροπής Τοποθέτηση σε rack και toer SRT 5 kva 10 kva Πρόσθετες δυνατότητες. Ενσωματωμένη κάρτα διαχείρισης δικτύου με παρακολούθηση περιβάλλοντος Η απομακρυσμένη παρακολούθηση και έλεγχος του UPS και του περιβάλλοντος μέσω σύνδεσης Ethernet με την ταυτόχρονη απελευθέρωση της ΜΙΑΣ ΓΡΑΜΜΗΣ ως SartSlot επιτρέπει στους πελάτες να προσθέτουν εξαρτήματα για πρόσθετες επιλογές επικοινωνίας M r Την επανεκκίνηση «κρασαρισμένης» συσκευής χωρίς απενεργοποίηση και ενεργοποίηση ολόκληρου του UPS Ενεργοποίηση/απενεργοποίηση με καθορισμένη ακολουθία Εξαίρεση επανεκκίνησης μη κρίσιμων φορτίων με βάση διάφορες παραμέτρους (χρόνος λειτουργίας με μπαταρίες, υπολειπόμενος χρόνος λειτουργίας και υπερφόρτωση) Προγραμματισμένη διακοπή λειτουργίας με σκοπό την εξοικονόμηση ενέργειας s.g. sl td Εναλλασσόμενη(ες) ομάδα(ες) εξόδων Δυνατότητα ελέγχου μιας ομάδας πριζών φορτίου εξόδου ανεξάρτητα από το κύριο UPS. Επιτρέπει: Απενεργοποίηση εισόδου έκτακτης ανάγκης (EPO)Απομακρυσμένη διακοπή λειτουργίας του UPS σε περίπτωση πυρκαγιάς ή άλλης έκτακτης ανάγκης. Το UPS μπορεί να δέχεται κανονικά ανοικτές (NO) ή κανονικά κλειστές (NC) επαφές Θύρες επικοινωνίας Σειριακή, USB, Ethernet και SartSlot για κάρτες εξαρτημάτων δικτύου Πρωτόκολλα επικοινωνίας Modbus σειριακής σύνδεσης, επισκόπηση ισχύος USB, HTTP, SNMP και Telnet [ Εικονίζεται το SRT10KXLI ] Επιλογές Hardire εισόδου 1:1, 3:1 Το προϊόν μπορεί να συνδεθεί για είσοδο 3 φάσεων ή 1 φάσης (μόνο μοντέλα 230 V, 8 kva και 10 kva) Διπλή είσοδος Ενεργοποιεί τη δεύτερη πηγή εισόδου που προορίζεται για σύνδεση στην παράκαμψη UPS (μόνο μοντέλα 230 V, 8 kva και 10 kva) 3

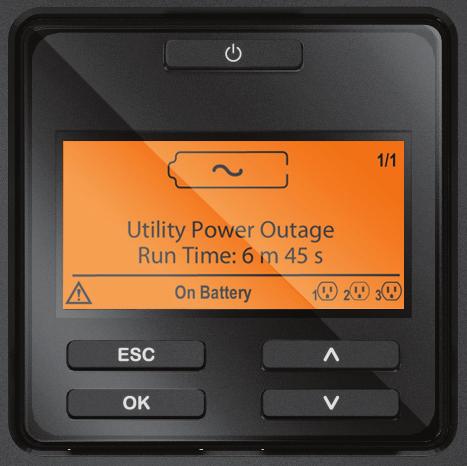

4 Οθόνη Sart-UPS On-Line Η διαισθητική, εύχρηστη οθόνη LCD παρέχει σαφείς και ακριβείς πληροφορίες σε πολλές γλώσσες Τυπικές λειτουργίες Οθόνη ενδείξεων LCD Παρέχει με ακρίβεια ενημερώσεις κατάστασης σε πραγματικό χρόνο της επιλογής σας στα βασικά ή στα σύνθετα μενού td. Κατάσταση UPS (κύλιση): Τάση εξόδου Τάση εισόδου Συχνότητα εξόδου Χρόνος λειτουργίας Φορτίο Γενική κατάσταση μπαταρίας Έλεγχος: Ρυθμίσεις UPS και ομάδας εξόδου Έλεγχος παράκαμψης sl Οπισθοφωτιζόμενες οθόνες: Κίτρινο: Ένδειξη κατάστασης που απαιτεί προσοχή Ρύθμιση παραμέτρων: Τάση, συχνότητα εξόδου Γλώσσα, φωτεινότητα, αντίθεση Ένταση ειδοποιήσεων Διεύθυνση IP M 4 r s.g Πληροφορίες: Αριθμός σειράς UPS, κωδικός μπαταρίας Εγκατάσταση μπαταριών και συνιστώμενες ημερομηνίες αντικατάστασης. Δοκιμή και διαγνωστικός έλεγχος: Δοκιμές βαθμονόμησης χρόνου λειτουργίας και έναρξης λειτουργίας μπαταριών Κόκκινο: Ένδειξη συναγερμού UPS που απαιτεί άμεση προσοχή

5 Εξαρτήματα προϊόντων Κάρτες διαχείρισης AP9630: Κάρτα διαχείρισης δικτύου UPS με λογισμικό PoerChute Netork Shutdon AP9631: Κάρτα διαχείρισης δικτύου UPS με λογισμικό PoerChute Netork Shutdon & παρακολούθηση περιβάλλοντος AP9335TH: Αισθητήρας θερμοκρασίας και υγρασίας APC AP9810: Εξάρτημα I/O ξηρής επαφής APC AP9624: Μονάδα επέκτασης διασύνδεσης UPS Συστοιχίες SRT192BP: Συστοιχία για APC Sart-UPS SRT 192 V, 5 kva και 6 kva SRT192RMBP: Συστοιχία RM για APC Sart-UPS SRT 192 V, 5 kva και 6 kva SRT192BP2: Συστοιχία για APC Sart-UPS SRT 192 V, 8 kva και 10 kva SRT192RMBP2: Συστοιχία RM για APC Sart-UPS SRT 192 V, 8 kva και 10 kva SRT002: Καλώδιο επέκτασης 15 ft APC Sart-UPS SRT για UPS 5/6 kva με εξωτερικές συστοιχίες 192 VDC SRT003: Καλώδιο επέκτασης 15 ft APC Sart-UPS SRT για UPS 8/10 kva με εξωτερικές συστοιχίες 192 VDC Κιτ ραγών SRTRK2: Κιτ ραγών APC Sart-UPS SRT 19 in. για Sart-UPS SRT 5/6/8/10 kva AP9625: Κιτ τοποθέτησης δύο θέσεων APC για Sart-UPS και Syetra Κιτ πλάκας υποστήριξης SRT001: Κιτ HW εξόδου για APC Sart-UPS SRT 5 kva Μετασχηματιστές SURT002: Μετασχηματιστής απομόνωσης APC Sart-UPS RT VA 230 V APTF10KW01: Μετασχηματιστής απομόνωσης APC WW 10 KVA Πλαίσια παράκαμψης για σέρβις SBP6KRMI2U: Πλαίσιο παράκαμψης για σέρβις APC 230 V, 50 A, MBΒ, είσοδος Hardire, (4) έξοδος IEC -320 C19 SBP10KRMI4U: Πλαίσιο παράκαμψης για σέρβις APC 230 V, 100 A, MBΒ, είσοδος Hardire, έξοδος IEC-320 (8) C13 (2) C19 Άλλο SURT013: Καρότσι εξοπλισμού SURT Τύπος συσσωρευτή αντικατάστασης APCRBC140 Εκτιμήσεις χρόνου λειτουργίας με μισό και πλήρες φορτίο (λεπτά) UPS Ημίσεια/πλήρη φορτία SRT5K (2.250 W/4.500 W) Ms Ltd..s.gr SRT6K (3.000 W/6.000 W) SRT8KXLI (4.000 W/8.000 W) SSRT10K (5.000 W/ W) AP9631: Κάρτα διαχείρισης Συστοιχία Μπαταριών Κιτ ραγών Εσωτερικό 11.8/4 8.7/ / /3.8 (1) Συστοιχία 46.2/ / / /11.6 (2) Συστοιχίες 83/ / / /19.8 (3) Συστοιχίες 121/ / / /28.2 (4) Συστοιχίες 160.4/ / / /36.8 5

6 Sart-UPS On-Line SRT 5 kva 10 kva Τεχνικά χαρακτηριστικά Ονομασία προϊόντος Έξοδος SRT5KXLI SRT5KRMXLI SRT6KXLI SRT6KRMXLI SRT8KXLI SRT8KRMXLI SRT10KXLI SRT10KRMXLI Ονομαστική ισχύς VA/4.500 W VA/6.000 W VA/8.000 W VA/ W Ονομαστική τάση εξόδου Συχνότητα εξόδου Τοπολογία Online απόδοση με πλήρες φορτίο (τυπική) Απόδοση οικολογικού τρόπου λειτουργίας με πλήρες φορτίο (τυπική) Συνδέσεις εξόδου (Εναλλασσόμενες ομάδες) Είσοδος Ονομαστική τάση εισόδου Εύρος τιμών τάσης εισόδου με πλήρες φορτίο (μισό φορτίο) Συχνότητα εισόδου Σύνδεση εισόδου (6) IEC 320 C13 (4) IEC 320 C19 Μπαταρίες και χρόνος λειτουργίας Τύπος μπαταρίας Τυπικός χρόνος εφεδρείας με 1/2 φορτίο (λεπτά) Τυπικός χρόνος εφεδρείας με πλήρες φορτίο (λεπτά) Μπαταρία αντικατάστασης (ποσότητα) Εξωτερική συστοιχία (τοποθέτηση σε toer/rack) Επικοινωνία και διαχείριση Θύρες διασύνδεσης Πίνακας ελέγχου Απενεργοποίηση έκτακτης ανάγκης (EPO) Ενσωματωμένη διαχείριση δικτύου με παρακολούθηση περιβάλλοντος Φυσικά μεγέθη 230 V (220 V, 240 V, δυνατότητα επιλογής από το χρήστη) 50/60 Hz ± 3 Hz (αυτόματη ανίχνευση) 50/60 Hz ± 0,1 Hz (δυνατότητα επιλογής από το χρήστη) Οnline διπλής μετατροπής 94% 98% (6) IEC 320 C13, (4) IEC 320 C19, καλώδιο HW 3 καλωδίων (L+N+G) 230 V (220 V, 240 V, δυνατότητα επιλογής από το χρήστη) Καλώδιο Hardire τριών καλωδίων (1 Ph+N+G) V ( V) Αυτόματη επιλογή Hz Καλώδιο Hardire τριών καλωδίων (1 Ph+N+G), καλώδιο Hardire πέντε καλωδίων (3 Ph+N+G) Σφραγισμένη μπαταρία μολύβδου-οξέος χωρίς ανάγκη συντήρησης με αραιωμένο ηλεκτρολύτη, χωρίς διαρροές 11,8 λεπτά 8,7 λεπτά 14,8 λεπτά 11,5 λεπτά 4 λεπτά 2,5 λεπτά 5,3 λεπτά 3,8 λεπτά APCRBC140 (1) APCRBC140 (2) SRT192BP/SRT192RMBP SRT192BP2/SRT192RMBP2 RJ-45 με λυχνίες LED κατάστασης (10/100 Base-T), σειριακή (RJ45), USB (τύπος B) και SartSlot Οθόνη γραφικών LCD υψηλής ανάλυσης Ναι (συνδέσεις NO/NC) Ύψος rack 3 U 4 U 6 U 6 U Μέγιστο ύψος (RM) Μέγιστο πλάτος (RM) Μέγιστο βάθος (RM) Καθαρό βάρος 54,5 kg 60 kg 112 kg 112 kg Συμμόρφωση Ρυθμιστική CE, VDE, C-tick, EAC, EN , EN , IEC Edition, IEC Εγγύηση Ms Ltd..s.gr Ναι Τρία έτη για τα ηλεκτρονικά εξαρτήματα/δύο έτη για την μπαταρία 2014 Schneider Electric. All Rights Reserved. Schneider Electric, Syetra, InfraStruxure, NetShelter, StruxureWare, SartSlot, and EcoStruxure are tradearks oned by Schneider Electric Industries SAS or its affiliated copanies. All other tradearks are the property of their respective oners..schneider-electric.co _GR
