1.Έχουμε το παρακάτω κύκλωμα :

Transcript

1 1.Έχουμε το παρακάτω κύκλωμα : 1. Ποιες λάμπες θα μείνουν αναμμένες αν ξεβιδώσουμε την λάμπα i. την Λ1 ii. την Λ3 iii. την Λ1 και Λ2 2. Τι θα συμβεί αν ενώ ανάβουν οι λάμπες συνδέσουμε με ένα χάλκινο καλώδιο τους δυο πόλους της μπαταρίας μεταξύ τους;

2 1. i. Όταν ξεβιδώσουμε την Λ1 θα μείνουν αναμμένες οι άλλες 2 λάμπες καθώς συνεχίζουν να διαρρέονται από ρεύμα αφού το κύκλωμά τους είναι κλειστό. ii. iii. 2. Όταν ξεβιδώσουμε την Λ3 δεν θα ανάβει καμία αφού το κύκλωμα είναι τώρα ανοιχτό στην θέση της Λ3 Όταν ξεβιδώσουμε την Λ1 και την Λ2 δεν θα ανάβει καμία αφού το κύκλωμα είναι τώρα ανοιχτό στην θέση τωνλ1 και Λ2. Θα έχουμε βραχυκύκλωμα της μπαταρίας και έτσι στο χάλκινο καλώδιο θα περνά ρεύμα πολύ μεγάλης έντασης με συνέπεια να υπερθερμανθεί το καλώδιο με κίνδυνο να πάρει φωτιά και καταστραφεί ενώ παράλληλα να εκδηλωθεί πυρκαγιά, η μπαταρία να καταστραφεί και φυσικά οι λάμπες μας δεν κινδυνεύουν όμως ελαττώνεται πολύ το φως που εκπέμπουν ή σβήνουν καθώς το ρεύμα που παρέχει η πηγή πάει σχεδόν όλο από τον εύκολο δρόμο που είναι το χάλκινο καλώδιο. 2. Ποιες από τις παρακάτω προτάσεις είναι σωστές και ποιες λάθος; Α) H μονάδα μέτρησης της ηλεκτρικής τάσης είναι το Αmpere ενώ της έντασης του ηλεκτρικού ρεύματος είναι το Volt Β) Aν συνδέσουμε τους πόλους μιας μπαταρίας με ένα σύρμα τότε έχουμε βραχυκυκλώσει την μπαταρία και θα καταστραφεί. Γ) Αν στο κύκλωμα της 1 ης ερώτησης συνδέσουμε με σύρμα τους δυο πόλους της Λ1 τότε θα ελαττωθεί σημαντικά το φως που εκπέμπουν οι λάμπες Λ1 και Λ2, ενώ θα συμβεί το αντίθετο με την λάμπα Λ3 (αν δεν καεί). Δ) Αν βάλλουμε μέσα σε ένα ποτήρι ξύδι και βυθίσουμε μέσα σε αυτό χωρίς να ακουμπάνε μεταξύ τους ένα χάλκινο καλώδιο και ένα καλώδιο από ψευδάργυρο, τότε αν συνδέσουμε ένα βολτόμετρο στα άκρα των καλωδίων θα μετρήσει τάση περίπου 1 Volt.

3 Α) H μονάδα μέτρησης της ηλεκτρικής τάσης είναι το Αmpere ενώ της έντασης του ηλεκτρικού ρεύματος είναι το Volt Β) Aν συνδέσουμε τους πόλους μιας μπαταρίας με ένα σύρμα τότε έχουμε βραχυκυκλώσει την μπαταρία και θα καταστραφεί. Γ) Αν στο κύκλωμα της 1 ης ερώτησης συνδέσουμε με σύρμα τους δυο πόλους της Λ1 τότε θα ελαττωθεί σημαντικά το φως που εκπέμπουν οι λάμπες Λ1 και Λ2, ενώ θα συμβεί το αντίθετο με την λάμπα Λ3 (αν δεν καεί). Δ) Αν βάλλουμε μέσα σε ένα ποτήρι ξύδι και βυθίσουμε μέσα σε αυτό χωρίς να ακουμπάνε μεταξύ τους ένα χάλκινο καλώδιο και ένα καλώδιο από ψευδάργυρο, τότε αν συνδέσουμε ένα βολτόμετρο στα άκρα των καλωδίων θα μετρήσει τάση περίπου 1 Volt. 3.Στο παρακάτω συμβολιστικό κύκλωμα να συμπληρώσετε την ονομασία των συμβόλων.

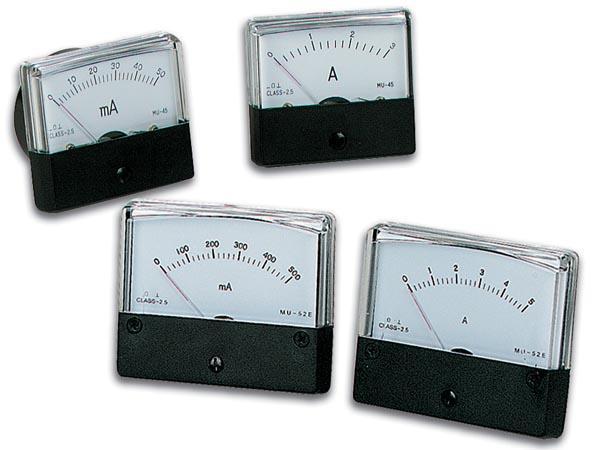

4 4.Το αμπερόμετρο σε ένα ηλεκτρικό κύκλωμα συνδέεται με τον λαμπτήρα Παράλληλα Εν σειρά Διαγώνια ασύρματα Επιλέξτε τη σωστή απάντηση.

5 Παράλληλα Εν σειρά Αντίθετα ασύρματα 5.Το αμπερόμετρο σε ένα ηλεκτρικό κύκλωμα μετράει : Τάση Αντίσταση Ένταση Ταχύτητα Επιλέξτε τη σωστή απάντηση.

6 Τάση Αντίσταση Ένταση Ταχύτητα

7 6.Το Βολτόμετρο σε ένα ηλεκτρικό κύκλωμα μετράει : Τάση Αντίσταση Ένταση Ταχύτητα Επιλέξτε τη σωστή απάντηση. Τάση Αντίσταση Ένταση Ταχύτητα

8 7.Ποια είναι η αντίσταση σε ένα ηλεκτρικό κύκλωμα όταν η τάση είναι 220 V και η ένταση είναι 10 Α : 2,2 Ω 2200 Ω 220 Ω 22 Ω Επιλέξτε τη σωστή απάντηση. R=V/I=>R=220V/10A=22 Ω 2,2 Ω 2200 Ω 220 Ω 22 Ω

9 8.Στον παρακάτω πίνακα τιμών φαίνονται οι μεταβολές των ενδείξεων της τάσης V και της έντασης I ενός ηλεκτρικού κυκλώματος. Να σχεδιάσετε το αντίστοιχο διάγραμμα έντασης τάσης Να βρείτε την ένταση όταν η τάση θα είναι 120 V ; Να βρείτε την αντίσταση R του κυκλώματος; Μετρήσεις ένδειξη βολτομέτρου ένδειξη αμπερομέτρου 1 η 0 V 0 A 2 η 6 V 1 A 3η 12 V 2 A 4 η 18 V 3 A 5 η 24 V 4 A 6 η 30 V 5 A 7η 120 V

10

11 R=V/I=> R=120V/20 A=6 Ω

12 9.Στο παρακάτω διάγραμμα έχουν σημειωθεί τα σημεία που αντιστοιχούν στα ζεύγη τιμών τάσης - έντασης. Α. Να φέρετε τη γραμμή που διέρχεται από τα σημεία του διαγράμματος. Β. Να συμπληρώσετε στον παρακάτω πίνακα τις τιμές που αντιστοιχούν στα σημεία του διαγράμματος. A/A 1η 2η 3η 4η 5η ένδειξη βολτομέτρου ένδειξη αμπερομέτρου Γ. Ποια σχέση υπάρχει μεταξύ της τάσης και της έντασης ενός ηλεκτρικού κυκλώματος;

13 A. B. ένδειξη ένδειξη βολτομέτρου αμπερομέτρου 1η 0 V 0 A A/A 2η 6 V 3 A 3η 9 V 4,5 A 4η 12 V 6 A 5η 18 V 9 A Γ. Η τάση V και η ένταση I είναι ανάλογα ποσά δηλαδή ισχύει ο Νόμος του Ωμ : V=R I
