1 BMW i Freude am Fahren BMW i Wallbox Connect Οδηγίες χρήσης

2

3 5 EL BMW i Wallbox Connect Οδηγίες χρήσης

4

5 BMW i Wallbox Connect Οδηγίες χρήσης ΥΠΟΔΕΙΞΕΙΣ Υποδείξεις ασφαλείας Προβλεπόμενη χρήση Σχετικά με αυτό το εγχειρίδιο ΧΕΙΡΙΣΜΟΣ Ενδείξεις και στοιχεία χειρισμού Έναρξη διαδικασίας φόρτισης Ολοκλήρωση διαδικασίας φόρτισης Φυλάξτε το καλώδιο φόρτισης Πληροφορίες LED κατάστασης BMW Digital Charging Service (BMW DCS) ΕΞΟΥΣΙΟΔΟΤΗΣΗ Κάρτες RFID Εξουσιοδότηση RFID Διαμόρφωση λειτουργίας εξουσιοδότησης ΔΙΑΜΟΡΦΩΣΗ Διεπαφή ιστού ΒΛΑΒΕΣ Αντιμετώπιση προβλημάτων Πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης ΣΥΝΤΗΡΗΣΗ Καθαρισμός Συντήρηση και καθαρισμός ΑΠΟΡΡΙΨΗ 46 ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ 47 ΣΕΛΙΔΑ ΠΛΗΡΟΦΟΡΙΩΝ ΠΡΟΪΟΝΤΩΝ 48 ΠΕΡΙΒΛΗΜΑ 49 5 EL Περιεχόμενα

6 6 Αφαίρεση καλύμματος περιβλήματος Αφαίρεση καλύμματος του πίνακα συνδέσεων Τοποθέτηση καλύμματος του πίνακα συνδέσεων Στερέωση καλύμματος περιβλήματος ΕΥΡΕΤΗΡΙΟ 53

7 Στοιχεία εταιρείας Bayerische Motorenwerke Aktiengesellschaft Μόναχο, Γερμανία Μετάφραση του πρωτότυπου εγχειριδίου λειτουργίας Copyright 2016 BMW AG Μόναχο Αυτή η τεκμηρίωση περιέχει πληροφορίες που προστατεύονται από πνευματικά δικαιώματα. Με επιφύλαξη παντός δικαιώματος, ιδιαίτερα του δικαιώματος της αναπαραγωγής και της κοινοποίησης. Απαγορεύεται η αναπαραγωγή ή η επεξεργασία, η αναπαραγωγή ή η κοινοποίηση με χρήση ηλεκτρονικών συστημάτων οποιουδήποτε τμήματος της τεκμηρίωσης σε οποιαδήποτε μορφή (μέσω φωτοαντιγράφου, σάρωσης ή άλλης διαδικασίας) χωρίς τη γραπτή έγκριση της Bayerische Motorenwerke Aktiengesellschaft. EL Οι παραβιάσεις συνεπάγονται αποζημίωση. 7

8 Υποδείξεις για αυτό το εγχειρίδιο Σας ευχαριστούμε που επιλέξατε ένα BMW Wallbox. Διαβάστε προσεκτικά τις οδηγίες για αυτήν τη συσκευή πριν φορτίσετε το αυτοκίνητό σας. Παρακαλούμε φυλάξτε το έγγραφο πάντα σε σημείο εύκολης πρόσβασης κοντά στο Wallbox, διότι περιέχει σημαντικές υποδείξεις για τη φόρτιση της μπαταρίας υψηλής τάσης ηλεκτρικών ή υβριδικών Plug-in αυτοκινήτων. Για τη συναρμολόγηση καθώς και την αποθήκευση και τη μεταφορά πρέπει να χρησιμοποιείται το εγχειρίδιο εγκατάστασης. Εκεί αναφέρονται τα συνολικά τεχνικά δεδομένα καθώς και οι περιβαλλοντικές συνθήκες. Σας ευχόμαστε να απολαύσετε το Wallbox, με εκτίμηση BMW AG Σύμβολα που χρησιμοποιούνται Στο εγχειρίδιο θα βρείτε σε διάφορα σημεία υποδείξεις και προειδοποιήσεις για πιθανούς κινδύνους. Τα χρησιμοποιούμενα σύμβολα έχουν τις παρακάτω σημασίες: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σημαίνει ότι μπορεί να προκληθεί θάνατος ή σοβαρός τραυματισμός αν δεν τηρηθούν τα αντίστοιχα μέτρα προφύλαξης. ΠΡΟΦΥΛΑΞΗ Σημαίνει ότι μπορεί να προκληθεί υλική ζημιά ή ελαφρύς τραυματισμός, αν δεν τηρηθούν τα αντίστοιχα μέτρα προφύλαξης. ΠΡΟΣΟΧΗ Σημαίνει ότι μπορεί να προκληθεί υλική ζημιά αν δεν τηρηθούν τα αντίστοιχα μέτρα προφύλαξης. ΗΕ Με αυτήν την προειδοποίηση επισημαίνονται οι πιθανές συνέπειες σε περίπτωση επαφής ηλεκτροστατικά ευαίσθητων εξαρτημάτων. Υποδεικνύει διαδικασίες που δεν ενέχουν κινδύνους τραυματισμού. Αυτό το σύμβολο αστραπής σημαίνει κίνδυνο από ηλεκτροπληξία. Πρόσβαση μόνο για πιστοποιημένους και αρμόδιους ηλεκτρολόγους. 8

9 ΥΠΟΔΕΙΞΕΙΣ Υποδείξεις ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από την ηλεκτρική ενέργεια! Η συναρμολόγηση, η πρώτη θέση σε λειτουργία, η συντήρηση ή η μετασκευή του Wallbox πρέπει να εκτελούνται από κατάλληλα εκπαιδευμένους, πιστοποιημένους και αρμόδιους ηλεκτρολόγους(1), οι οποίοι είναι πλήρως υπεύθυνοι για την τήρηση των ισχυόντων προτύπων και προδιαγραφών εγκατάστασης. Για λεπτομέρειες ανατρέξτε στο εγχειρίδιο εγκατάστασης. Κίνδυνος από την ηλεκτρική ενέργεια/κίνδυνος πυρκαγιάς! Μη χρησιμοποιείτε ποτέ ελαττωματικά, φθαρμένα ή λερωμένα φις καλωδίων φόρτισης. Κίνδυνος από την ηλεκτρική ενέργεια! Αν το LED κατάστασης ανάβει συνεχώς με κόκκινο χρώμα, το Wallbox πρέπει να αποσυνδεθεί από την τροφοδοσία μέχρι να αντικατασταθεί η συσκευή. Η τάση στο καλώδιο φόρτισης δεν μπορεί πλέον να απενεργοποιηθεί. Ο ιδιοκτήτης (τελικός πελάτης) πρέπει να διασφαλίσει ότι το Wallbox θα λειτουργεί πάντα μόνο σε άψογη κατάσταση. Το Wallbox πρέπει να ελέγχεται τακτικά για ελαττώματα στην πρίζα ή στο φις καλωδίου φόρτισης (συμπεριλαμβανομένου του καλωδίου φόρτισης) και για ζημιές στο περίβλημα. Δεν επιτρέπονται οι εργασίες επισκευής στο Wallbox και αυτές πρέπει να εκτελούνται μόνο από τον κατασκευαστή ή έναν τεχνικό με αντίστοιχη πιστοποίηση (Αντικατάσταση του Wallbox )! Ένα Wallbox που παρουσιάζει ζημιά πρέπει να απενεργοποιείται αμέσως και να αντικαθίσταται. Μην πραγματοποιείτε αυθαίρετες μετασκευές και τροποποιήσεις στο Wallbox! Μην αφαιρείτε σήματα όπως σύμβολα ασφαλείας, προειδοποιητικές υποδείξεις, πινακίδες ισχύος, πινακίδες ονομασίας ή επισημάνσεις καλωδίων! Το Wallbox δεν έχει δικό του διακόπτη ρεύματος! Ως διάταξη απομόνωσης δικτύου χρησιμοποιείται το φις της συσκευής ή αν αυτό δεν υπάρχει, η αυτόματη ασφάλεια στο διανομέα. Για τη σύνδεση ενός ηλεκτρικού ή υβριδικού Plug-in αυτοκινήτου στο Wallbox δεν επιτρέπεται η χρήση καλωδίου προέκτασης. Επιτρέπεται να συνδέονται μόνο ηλεκτρικά ή υβριδικά Plug-in αυτοκίνητα ή οι φορτιστές τους. Απαγορεύεται η σύνδεση άλλων φορτίων (ηλεκτρικών εργαλείων κλπ.)! Να βγάζετε το καλώδιο φόρτισης από τη βάση φις τραβώντας μόνο από το φις και όχι από το καλώδιο. Προσέξτε ώστε το καλώδιο φόρτισης να μην υποστεί μηχανική ζημιά (τσάκισμα, μάγκωμα ή πάτημα από αυτοκίνητο) και η περιοχή επαφών να μην ακουμπά σε πηγές θέρμανσης, ακαθαρσίες ή νερό. EL Πριν από μια διαδικασία φόρτισης πρέπει να διεξάγεται οπτικός έλεγχος για ζημιές. Εδώ πρέπει να ελέγχεται ιδιαίτερα η περιοχή επαφών του φις φόρτισης για ακαθαρσίες και υγρασία, το καλώδιο φόρτισης για κοψίματα ή γδαρσίματα της μόνωσης καθώς και η έξοδος του καλωδίου του Wallbox για σταθερή εφαρμογή. 9

10 Άτομα τα οποία λόγω της τεχνικής τους εκπαίδευσης, γνώσης και πείρας των σχετικών προτύπων μπορούν να αναγνωρίσουν τις ανατιθέμενες εργασίες και τους πιθανούς κινδύνους. (1) ΠΡΟΦΥΛΑΞΗ Προσέξτε να μην προκαλέσετε ζημιά στο Wallbox λόγω μη ενδεδειγμένου χειρισμού (κάλυμμα περιβλήματος, εσωτερικά μέρη κλπ.). Να βγάζετε το καλώδιο φόρτισης από τη σύνδεση φις τραβώντας μόνο από το φις καλωδίου φόρτισης και όχι από το καλώδιο. Προσέξτε ώστε το καλώδιο φόρτισης να μην υποστεί μηχανική ζημιά (τσάκισμα, μάγκωμα ή πάτημα από αυτοκίνητο) και η περιοχή επαφών να μην ακουμπά σε πηγές θέρμανσης, ακαθαρσίες ή νερό. ΠΡΟΣΟΧΗ Όταν βρέχει ή χιονίζει και το Wallbox είναι τοποθετημένο σε εξωτερικό χώρο, μην ανοίγετε το κάλυμμα του πίνακα! Πριν το άνοιγμα των καλυμμάτων πρέπει να ολοκληρωθεί η διαδικασία φόρτισης που βρίσκεται σε εξέλιξη και να αποσυνδεθεί το αυτοκίνητο. Προβλεπόμενη χρήση Το Wallbox είναι ένας σταθμός φόρτισης για εσωτερικό και εξωτερικό χώρο στον οποίο μπορούν να φορτιστούν ηλεκτρικά ή υβριδικά Plug-in αυτοκίνητα. Απαγορεύεται η σύνδεση άλλων συσκευών π.χ. ηλεκτρικών εργαλείων! Το Wallbox προβλέπεται για τοποθέτηση σε τοίχο ή σε μια κολώνα. Σχετικά με την τοποθέτηση και τη σύνδεση του Wallbox πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικές προδιαγραφές. Η προβλεπόμενη χρήση της συσκευής περιλαμβάνει σε κάθε περίπτωση την τήρηση των περιβαλλοντικών συνθηκών για τις οποίες αναπτύχθηκε αυτή η συσκευή. Το Wallbox αναπτύχθηκε, κατασκευάστηκε, ελέγχθηκε και τεκμηριώθηκε τηρώντας τα σχετικά πρότυπα ασφαλείας. Συνεπώς αν τηρούνται οι οδηγίες που περιγράφονται στην προβλεπόμενη χρήση και οι υποδείξεις τεχνικής ασφάλειας, κατά κανόνα, δεν προκύπτουν από το προϊόν κίνδυνοι για υλικές ζημιές ή για την υγεία ατόμων. Αυτή η συσκευή πρέπει να είναι γειωμένη. Σε περίπτωση σφάλματος η σύνδεση γείωσης μειώνει τον κίνδυνο ηλεκτροπληξίας. Οι οδηγίες που περιέχονται σε αυτό το εγχειρίδιο πρέπει τηρούνται με ακρίβεια σε κάθε περίπτωση. Διαφορετικά μπορεί να προκύψουν πηγές κινδύνου ή να τεθούν εκτός λειτουργίας οι διατάξεις ασφαλείας. Ανεξάρτητα από τις υποδείξεις ασφαλείας που αναφέρονται σε αυτό το εγχειρίδιο πρέπει να τηρούνται οι αντίστοιχες προδιαγραφές ασφαλείας και πρόληψης ατυχημάτων για την εκάστοτε περίπτωση χρήσης. Λόγω τεχνικών ή νομικών περιορισμών δεν διατίθενται όλες οι παραλλαγές/επιλογές σε όλες τις χώρες. 10

11 Σχετικά με αυτό το εγχειρίδιο Αυτό το εγχειρίδιο και οι περιγραφόμενες λειτουργίες ισχύουν για συσκευές του τύπου: BMW i Wallbox Connect Οι εικόνες και οι επεξηγήσεις που περιέχονται σε αυτό το εγχειρίδιο αναφέρονται σε τυπική έκδοση της συσκευής. Η έκδοση της συσκευής σας μπορεί να διαφέρει από αυτή. Αυτό το εγχειρίδιο απευθύνεται στις εξής ομάδες ατόμων: Τελικοί πελάτες (χρήστες του Wallbox) EL Τεχνικοί θέσης σε λειτουργία, τεχνικοί Service 11

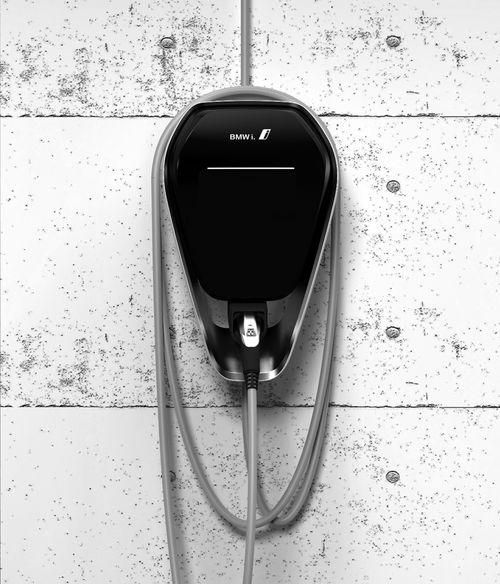

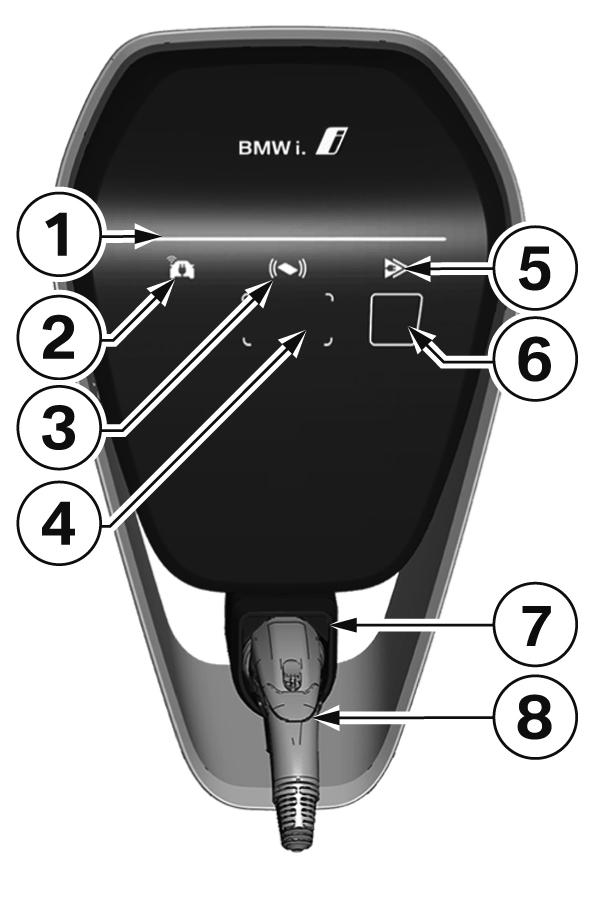

12 ΧΕΙΡΙΣΜΟΣ Ενδείξεις και στοιχεία χειρισμού BMW i Wallbox Connect Λειτουργίες: Φόρτιση ηλεκτρικών και υβριδικών Plug-in αυτοκινήτων Σύνδεση δικτύου μέσω LAN, WLAN Τοπική εφαρμογή Smartphone Λειτουργία RFID Επιτήρηση οικιακής σύνδεσης (ασφάλεια μετά τον μετρητή) μέσω μετρητή ρεύματος Modbus-RTU (RS485) ή Modbus-TCP απευθείας σύνδεσης Μονάδα επικοινωνίας για το BMW DCS (BMW Digital Charging Service) Εναλλαγή ανάμεσα σε Άμεση φόρτιση και Έξυπνη φόρτιση (δυνατή μόνο σε συνδυασμό με το BMW DCS) 1 LED κατάστασης 2 Ένδειξη σύνδεσης Online 3 Ένδειξη κατάστασης RFID 4 Περιοχή ανάγνωσης RFID 5 Ένδειξη Άμεση φόρτιση/έξυπνη φόρτιση 6 Χωρητικό πλήκτρο αφής 7 Βάση για φις καλωδίου φόρτισης 8 Φις καλωδίου φόρτισης 12

13 Έναρξη διαδικασίας φόρτισης Απαιτείται εξουσιοδότηση RFID: Σε ένα Wallbox με ενεργοποιημένη λειτουργία RFID, ακολουθήστε τις οδηγίες στο κεφάλαιο Εξουσιοδότηση RFID. Σε κατάσταση αδράνειας ή μετά από επιτυχημένη εξουσιοδότηση το LED κατάστασης ανάβει σταθερά μπλε. Συνδέστε τώρα το αυτοκίνητο, αν έχει αποσυνδεθεί, στο Wallbox. Κατά τη διάρκεια της εκτέλεσης του εσωτερικού αυτοελέγχου το LED κατάστασης ανάβει για αρκετά δευτερόλεπτα πορτοκαλί. Μετά από επιτυχημένο αυτοέλεγχο το LED κατάστασης ανάβει ξανά μπλε. Το αυτοκίνητο έχει συνδεθεί και εξουσιοδοτηθεί σωστά. Η διαδικασία μπορεί από αυτήν τη χρονική στιγμή να ξεκινήσει από το αυτοκίνητο. EL Όταν είναι ενεργή η διαδικασία φόρτισης το LED κατάστασης εναλλάσσεται σε αποχρώσεις του μπλε. Η διαδικασία φόρτισης ξεκινά από το αυτοκίνητο και μπορεί να ξεκινήσει καθυστερημένα σε συνάρτηση με τη ρύθμιση στο αυτοκίνητο. 13

14 Ολοκλήρωση διαδικασίας φόρτισης Η διαδικασία φόρτισης ολοκληρώνεται μέσω απασφάλισης του αυτοκίνητου και αποσύνδεσης του καλωδίου φόρτισης. Για περισσότερες λεπτομέρειες, ανατρέξτε στις οδηγίες του κατασκευαστή του αυτοκινήτου. Η διαδικασία φόρτισης μπορεί επίσης να ολοκληρωθεί μέσω αποσύνδεσης με τη χρησιμοποιούμενη για την εξουσιοδότηση κάρτα RFID. 1. Αποσυνδέστε και τυλίξτε το καλώδιο φόρτισης γύρω από το Wallbox. Φυλάξτε το καλώδιο φόρτισης 1. Τυλίξτε το καλώδιο φόρτισης γύρω από το Wallbox. 2. Τοποθετήστε το φις καλωδίου φόρτισης για ασφαλή φύλαξη μέσα στη βάση για φις καλωδίου φόρτισης 1. Ανάλογα με την έκδοση του Wallbox η εικόνα μπορεί να διαφέρει από την παρουσιαζόμενη μορφή. 14

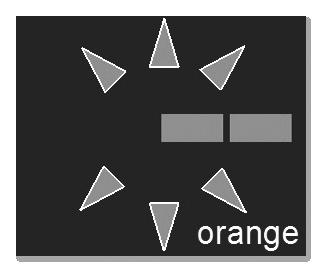

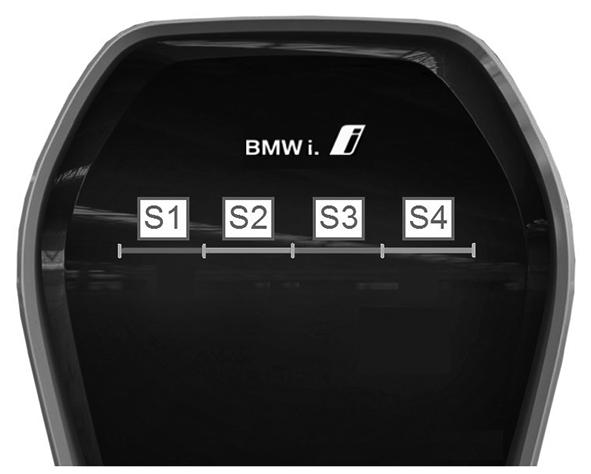

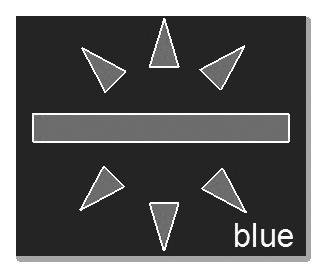

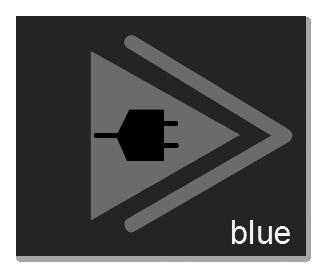

15 Πληροφορίες LED κατάστασης Τμήματα LED κατάστασης Το LED κατάστασης πληροφορεί για την τρέχουσα κατάσταση λειτουργίας του Wallbox. Αποτελείται από 4 τμήματα, S1 έως S4, τα οποία μπορούν να ανάβουν ή να αναβοσβήνουν μαζί ή μεμονωμένα σε διαφορετικά χρώματα. Το LED κατάστασης είναι ορατό μόνο με ενεργοποιημένη ηλεκτρική τροφοδοσία και αποκρύπτεται αν το Wallbox δεν έχει ακόμη εξουσιοδοτηθεί. Αν δεν αναφέρεται διαφορετικά, ανάβουν και τα 4 τμήματα μαζί. Περιορισμένο ρεύμα φόρτισης λόγω επιτήρησης οικιακής σύνδεσης Αν χρησιμοποιείται η λειτουργία "Επιτήρηση οικιακής σύνδεσης", τα τμήματα S1 και S2 του LED κατάστασης εναλλάσσονται σε αποχρώσεις του πορτοκαλί, αν χαθεί η σύνδεση με το μετρητή ενέργειας. Το ρεύμα φόρτισης μειώνεται στα 10 A, μέχρι να αποκατασταθεί ξανά η σύνδεση με το μετρητή ενέργειας. Απενεργοποίηση θερμοκρασίας Αν ξεπεραστεί το επιτρεπτό όριο θερμοκρασίας του Wallbox, η διαδικασία φόρτισης διακόπτεται προσωρινά και τα τμήματα S3 και S4 του LED κατάστασης εναλλάσσονται σε αποχρώσεις του πορτοκαλί. Μετά τη φάση ψύξης η διαδικασία φόρτισης συνεχίζεται ξανά αυτόματα. Ενημέρωση λογισμικού Κατά τη διάρκεια μιας ενημέρωσης και τα τέσσερα τμήματα εναλλάσσονται σε αποχρώσεις του πορτοκαλί. Κατά τη διάρκεια αυτού του χρόνου δεν είναι δυνατή καμία διαδικασία φόρτισης. Βλάβες Αν παρουσιαστούν σφάλματα, αυτά σηματοδοτούνται με τη βοήθεια του LED κατάστασης και ειδικών χρωματικών κωδικών. Για λεπτομέρειες ανατρέξτε στο κεφάλαιο Αντιμετώπιση προβλημάτων. 15 EL Κατάσταση θέσης σε λειτουργία Με ενεργοποιημένη την κατάσταση θέσης σε λειτουργία, ανάβουν τα τμήματα S2 και S3 του LED κατάστασης πορτοκαλί.

16 BMW Digital Charging Service (BMW DCS) Η υπηρεσία BMW Digital Charging Service σάς δίνει τη δυνατότητα να φορτίσετε το ηλεκτρικό ή υβριδικό αυτοκίνητό BMW άνετα και σύμφωνα με τις προτιμήσεις σας. Σε συνδυασμό με το BMW i Wallbox Connect μπορεί να μειωθεί το κόστος φόρτισης χρησιμοποιώντας αυτοματοποιημένα ευνοϊκές ώρες χρέωσης ρεύματος ή η φόρτιση μπορεί να γίνει κατά προτίμηση μέσω τοπικά παραγόμενου ρεύματος από φωτοβολταϊκά (απαιτούνται πρόσθετες διατάξεις μέτρησης). Η ενεργοποίηση και η χρήση του BMW Digital Charging Service πραγματοποιείται μέσω της διαδικτυακής πύλης πελατών 360. Η εφαρμογή Connected, το Connected Drive Portal καθώς και το idrive στο αυτοκίνητο μπορούν επίσης να χρησιμοποιηθούν για ορισμένες διαμορφώσεις. Αφού πραγματοποιηθεί η ενεργοποίηση, το BMW Digital Charging Service λειτουργεί σε συνδυασμό με το αυτοκίνητο και το BMW i Wallbox Connect πλήρως αυτόματα, λαμβάνοντας υπόψη την ώρα αναχώρησης και τον προ-κλιματισμό του εσωτερικού του αυτοκινήτου. Για χρήση σε συνδυασμό με το BMW Digital Charging Service το BMW i Wallbox Connect πρέπει να συγχρονιστεί με την υπηρεσία. Η ρύθμιση πραγματοποιείται στην πύλη φόρτισης στην οποία η πρόσβαση είναι δυνατή μέσω της εφαρμογής Connected και του Connected Drive Portal. Για το συγχρονισμό του Wallbox παρακαλούμε ακολουθήστε τις ακόλουθες οδηγίες. Το BMW Digital Charging Service λειτουργεί μόνο με το Wallbox, αν αυτό έχει εγγραφεί μέσω της διαδικτυακής πύλης πελατών 360 και έχει συνδεθεί με επιτυχία. Η βελτιστοποίηση προγράμματος φόρτισης είναι δυνατή μόνο για συνδεδεμένα αυτοκίνητα. Αυτή η λειτουργία είναι επίσης δυνατή μόνο σε συνδυασμό με ειδικό εξοπλισμό του αυτοκινήτου. Στο αυτοκίνητο είναι δυνατή η επιλογή ανάμεσα σε χαμηλό, μέτριο και μέγιστο ρεύμα φόρτισης. Κατά τη χρήση του BMW Digital Charging Service πρέπει να επιλέγεται πάντα η ρύθμιση "μέγιστο ρεύμα φόρτισης". Η βελτιστοποίηση ρεύματος φόρτισης πρέπει ενδεχομένως να ενεργοποιηθεί ξανά σε διαδικασίες φόρτισης σε άλλους σταθμούς ή πρίζες. Συγχρονισμός Wallbox με το BMW Digital Charging Service Δεν επιτρέπεται να είναι συνδεδεμένο κάποιο αυτοκίνητο. Πρέπει να είναι προσβάσιμος ο διακομιστής BMW Digital Charging Service. Η περιγραφόμενη στο επόμενο κεφάλαιο ένδειξη 1 ανάβει λευκή, ή το BMW Digital Charging Service εμφανίζεται ως "Reachable" (Προσβάσιμο) στη διεπαφή ιστού. Ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ. Ο συγχρονισμός πρέπει να ενεργοποιηθεί πρώτα στην πύλη φόρτισης. 16

17 Αφού ξεκινήσει ο συγχρονισμός μέσω της πύλης, το περιγραφόμενο στην επόμενη παράγραφο χωρητικό πλήκτρο αφής 3 στο Wallbox αρχίζει να ανάβει λευκό και με αυτό πρέπει να γίνει επιβεβαίωση στο Wallbox. Αφού ολοκληρωθεί ο συγχρονισμός, ανάβειπράσινη η περιγραφόμενη στην επόμενη παράγραφο ένδειξη 1. Ακολουθήστε τις ακόλουθες οδηγίες της πύλης φόρτισης. Ενδείξεις για λειτουργίες BMW DCS EL 1 Ένδειξη σύνδεσης Online 2 Ένδειξη κατάστασης φόρτισης (Άμεση φόρτιση/ Έξυπνη φόρτιση) 3 Χωρητικό πλήκτρο αφής 17

18 Online σύνδεση (Έξυπνη φόρτιση) Στη λειτουργία "Έξυπνη φόρτιση" το ρεύμα φόρτισης καθορίζεται με βάση τη ρυθμισμένη προτίμηση του πελάτη από τον διακομιστή με τη μορφή του λεγόμενου προγράμματος φόρτισης. Δεν είναι δυνατή η σύνδεση στο BMW Digital Charging Service Αν δεν φαίνεται κανένα σύμβολο, δεν έχει γίνει ακόμη εκκίνηση της μονάδας επικοινωνίας (η εκκίνηση της μονάδας επικοινωνίας διαρκεί περίπου τρία λεπτά) ή το BMW Digital Charging Service δεν είναι ακόμη διαθέσιμο στην περιοχή σας. Διακομιστής προσβάσιμος αλλά δεν έχει γίνει σύνδεση Αν η εκκίνηση της μονάδας επικοινωνίας στο Wallbox έγινε κανονικά και υπάρχει σύνδεση στο διαδίκτυο (Διακομιστής BMW DCS προσβάσιμος), η ένδειξη 1 ανάβει λευκή. Η σύνδεση στον διακομιστή έχει πραγματοποιηθεί Κατά τη διάρκεια της πραγματοποίησης της σύνδεσης στο διακομιστή, η ένδειξη 1 αναβοσβήνει πράσινη. Αν η σύνδεση πραγματοποιήθηκε με επιτυχία, η ένδειξη 1 ανάβει πράσινη. Μη διαθέσιμη σύνδεση στο διαδίκτυο Αν δεν είναι δυνατή η σύνδεση στο BMW Digital Charging Service, παρότι το Wallbox συγχρονίστηκε ήδη με τον διακομιστή, η ένδειξη 1 ανάβει πορτοκαλί. Αυτό μπορεί να έχει τις εξής αιτίες: Ο διακομιστής δεν λειτουργεί. Δεν υπάρχει σύνδεση στο διαδίκτυο. 18

19 Κατάσταση φόρτισης Η διαδικασία φόρτισης ξεκινά μετά τη σύνδεση και την εξουσιοδότηση με χαμηλό ρεύμα φόρτισης. Όταν ληφθεί μέσω της Online σύνδεσης ένα βελτιστοποιημένο πρόγραμμα φόρτισης από το Wallbox, ενεργοποιείται η "Έξυπνη φόρτιση". Αν δεν ληφθεί κάποιο βελτιστοποιημένο πρόγραμμα φόρτισης, το Wallbox μεταβαίνει αυτόματα στην κατάσταση "Άμεση φόρτιση". Η "Έξυπνη φόρτιση" είναι ενεργή Η ένδειξη 2 ανάβει λευκή. Η "Έξυπνη φόρτιση" ζητείται στο BMW DCS Η ένδειξη 2 αναβοσβήνει λευκή μέχρι να μεταδοθεί από το BMW DCS ένα πρόγραμμα φόρτισης. Η "Άμεση φόρτιση" είναι ενεργή Η ένδειξη 2 ανάβει πράσινη. Μονάδα επικοινωνίας έτοιμη Αν δεν έχει συνδεθεί κάποιο αυτοκίνητο με το Wallbox, εμφανίζεται μόνο ότι η μονάδα επικοινωνίας είναι σε ετοιμότητα λειτουργίας, αλλά δεν έχει συγχρονιστεί με το BMW DCS. Η ένδειξη 2 ανάβει μπλε. Η βελτιστοποίηση προγράμματος φόρτισης εκτελείται μόνο στην κατάσταση "Έξυπνη φόρτιση". EL Αυτή η ένδειξη είναι ορατή μόνο αν έχει γίνει εκκίνηση της μονάδας επικοινωνίας. 19

20 Εναλλαγή κατάστασης φόρτισης Πλήκτρο αφής 1. Κατά τη διάρκεια μιας ενεργής συνεδρίας φόρτισης πατήστε το πλήκτρο αφής 3, για εναλλαγή ανάμεσα στην "Άμεση φόρτιση" και στην "Έξυπνη φόρτιση". Η εναλλαγή ανάμεσα στην "Άμεση φόρτιση" και στην "Έξυπνη φόρτιση" είναι δυνατή μόνο κατά τη διάρκεια μιας συνεδρίας φόρτισης σε εξέλιξη και επιτυχημένη αντιστοίχιση αυτοκινήτου (χρήση κατάλληλης κάρτας RFID, το αυτοκίνητο φορτίζει). Για την "Έξυπνη φόρτιση" πρέπει να απενεργοποιηθεί ο περιορισμός ρεύματος φόρτισης στο αυτοκίνητο. Το πλήκτρο είναι ορατό, όταν μπορεί να γίνει εναλλαγή της κατάστασης φόρτισης. 20

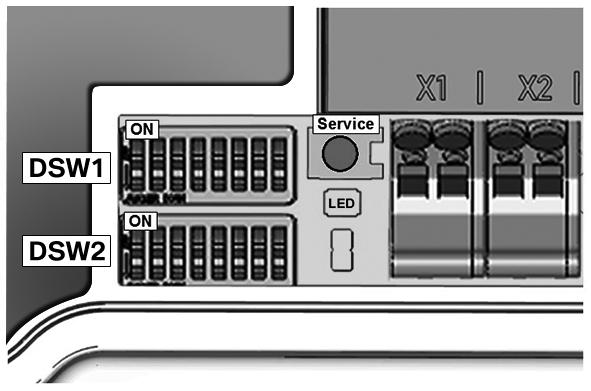

21 ΕΞΟΥΣΙΟΔΟΤΗΣΗ Στην κατάσταση παράδοσης είναι απενεργοποιημένη η λειτουργία εξουσιοδότησης. Οι παρεχόμενες κάρτες RFID είναι προγραμματισμένες από το εργοστάσιο. Η λειτουργία εξουσιοδότησης πρέπει αν χρειάζεται να ενεργοποιηθεί στη διεπαφή ιστού. Ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ. Κάρτες RFID Οι τέσσερις παρεχόμενες κάρτες RFID χρησιμοποιούνται για την εξουσιοδότηση των χρηστών στο Wallbox. Όλες οι κάρτες RFID έχουν διαφορετικά χρώματα, τα οποία μπορούν να αντιστοιχιστούν επίσης σε ένα αυτοκίνητο στην υπηρεσία BMW DCS (BMW Digital Charging Service). 1 Κάρτα Master RFID (λευκή) 2 Κάρτα χρήστη RFID (κόκκινη, πράσινη, μπλε) Εξουσιοδότηση RFID Ο αισθητήρας RFID χρησιμοποιείται για την ανέπαφη εξουσιοδότηση ενός χρήστη για τη φόρτιση στο Wallbox με κάρτες RFID κατά ISO14443 και ISO EL 1 LED κατάστασης 2 Ένδειξη κατάστασης RFID 3 Περιοχή ανάγνωσης RFID 21

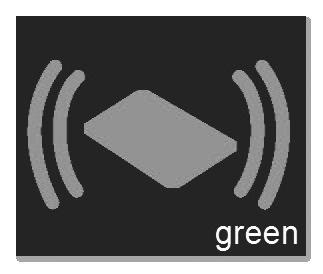

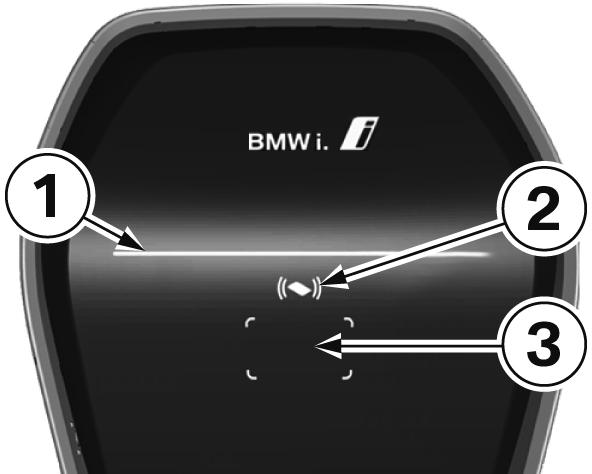

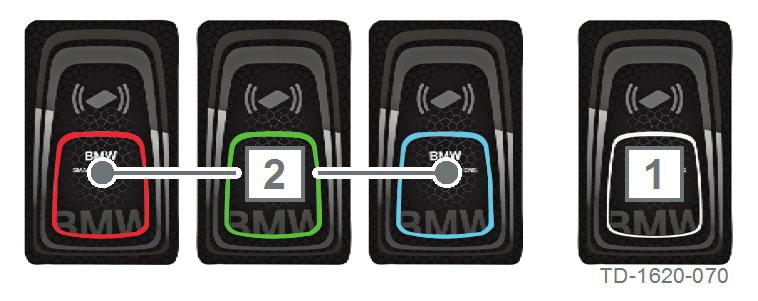

22 Απαιτείται εξουσιοδότηση Η ένδειξη κατάστασης RFID 2 και το πλαίσιο της περιοχής ανάγνωσης RFID 3 εναλλάσσονται σε αποχρώσεις του λευκού. 1. Κρατήστε την κάρτα RFID μπροστά από την περιοχή ανάγνωσης RFID 3. Εξουσιοδότηση επιτυχημένη Μια επιτυχημένη εξουσιοδότηση σηματοδοτείται μέσω αυξανόμενης ακολουθίας ήχων και η ένδειξη κατάστασης RFID 2 ανάβει για 2 δευτερόλεπτα πράσινη. Εξουσιοδότηση αποτυχημένη Μια λανθασμένη εξουσιοδότηση σηματοδοτείται μέσω μειούμενης ακολουθίας ήχων και η ένδειξη κατάστασης RFID 2 ανάβει για 2 δευτερόλεπτα κόκκινη. Διαδικασία φόρτισης εγκεκριμένη Αν μετά από επιτυχημένη εξουσιοδότηση η διαδικασία φόρτισης δεν ξεκινήσει εντός 60 δευτερολέπτων, η έγκριση ακυρώνεται αυτόματα. Το LED κατάστασης 1 ανάβει μπλε κατά τη διάρκεια του χρόνου έγκρισης. Εντός αυτού του χρόνου δεν είναι δυνατή η ενεργοποίηση ή απενεργοποίηση με μια άλλη κάρτα. 1. Συνδέστε τώρα το αυτοκίνητο. Η διαδικασία μπορεί από αυτήν τη χρονική στιγμή να ξεκινήσει από το αυτοκίνητο. Διαμόρφωση λειτουργίας εξουσιοδότησης Η λειτουργία εξουσιοδότησης μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί μέσω της διεπαφής ιστού του Wallbox Connect. Ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ. Για την πλήρη διαγραφή από το Wallbox των καρτών χρηστών που έχουν προγραμματιστεί απαιτείται η αφαίρεση του καλύμματος περιβλήματος και του καλύμματος του πίνακα συνδέσεων του Wallbox για πρόσβαση στο πλήκτρο Service. Πριν μπορέσετε να διαμορφώσετε τη λειτουργία RFID, η ένδειξη για την κατάσταση φόρτισης πρέπει να ανάβει μπλε. Για τη διαμόρφωση της λειτουργίας εξουσιοδότησης δεν επιτρέπεται να είναι συνδεδεμένο κάποιο ηλεκτρικό αυτοκίνητο. 22

23 Πλήκτρο Service Υποδείξεις για το άνοιγμα του καλύμματος: Κίνδυνος ζημιάς! Τα ηλεκτρονικά εξαρτήματα μπορεί να υποστούν ζημιά από επαφή! Πριν το χειρισμό των εξαρτημάτων πραγματοποιήστε ηλεκτρική εκφόρτιση αγγίζοντας ένα μεταλλικό, γειωμένο αντικείμενο! Πριν το άνοιγμα των καλυμμάτων πρέπει να ολοκληρωθεί η διαδικασία φόρτισης που βρίσκεται σε εξέλιξη και να αποσυνδεθεί το αυτοκίνητο. 1. Αφαιρέστε το κάλυμμα περιβλήματος. Ανατρέξτε στο κεφάλαιο Αφαίρεση καλύμματος περιβλήματος. 2. Αφαιρέστε το κάλυμμα του πίνακα συνδέσεων (ανατρέξτε στο κεφάλαιο Αφαίρεση καλύμματος του πίνακα συνδέσεων), για να αποκτήσετε πρόσβαση στο πλήκτρο Service. Ενεργοποίηση λειτουργίας RFID Η λειτουργία εξουσιοδότησης μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί μέσω της διεπαφής ιστού του Wallbox Connect, χωρίς να διαγραφεί το Whitelist. Ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ. Το Whitelist είναι η λίστα των αποθηκευμένων καρτών. Προγραμματισμός κάρτας Master RFID 1. Πατήστε το πλήκτρο Service μέχρι τον 2ο ήχο σηματοδότησης (περίπου 6 δευτερόλεπτα). Όλες οι ήδη αποθηκευμένες κάρτες RFID (συμπεριλαμβανομένης της κάρτας Master) διαγράφονται τώρα και εκτελείται αυτόματη επανεκκίνηση. EL 2. Κρατήστε μετά την επανεκκίνηση, όταν εμφανιστεί η περιοχή ανάγνωσης RFID, εντός 60 δευτερολέπτων, την κάρτα Master RFID που πρόκειται να προγραμματιστεί, μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. Η κάρτα Master RFID έχει τώρα προγραμματιστεί. Φυλάξτε την σε ασφαλές μέρος. Η κάρτα Master RFID μπορεί να προγραμματιστεί επίσης για την εξουσιοδότηση μιας διαδικασίας φόρτισης. 23

24 Προγραμματισμός περαιτέρω κάρτας χρήστη RFID Η ακόλουθη διαδικασία δεν είναι δυνατή με συνδεδεμένο αυτοκίνητο. 1. Ολοκληρώστε μια διαδικασία φόρτισης σε εξέλιξη και αποσυνδέστε το αυτοκίνητο από το Wallbox. 2. Κρατήστε την κάρτα Master RFID μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. 3. Κρατήστε εντός 5 δευτερολέπτων τη νέα κάρτα χρήστη RFID μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. Η ένδειξη κατάστασης αλλάζει σε πορτοκαλί. 4. Κρατήστε ξανά, για επιβεβαίωση, εντός 5 δευτερολέπτων την κάρτα Master RFID μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. Η κάρτα χρήστη RFID έχει τώρα προγραμματιστεί και η ένδειξη κατάστασης RFID αλλάζει ξανά σε λευκό. Διαγραφή όλων των καρτών RFID στη μνήμη 1. Πατήστε το πλήκτρο Service μέχρι τον 2ο ήχο σηματοδότησης (περίπου 6 δευτερόλεπτα). Όλες οι αποθηκευμένες κάρτες RFID (συμπεριλαμβανομένης της κάρτας Master) διαγράφονται τώρα και εκτελείται αυτόματη επανεκκίνηση. 2. Ξεκινήστε τώρα ξανά τον προγραμματισμό της κάρτας Master RFID, αν η λειτουργία RFID πρόκειται να συνεχίσει να παραμένει ενεργοποιημένη. Απενεργοποίηση λειτουργίας RFID Η λειτουργία εξουσιοδότησης μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί, χωρίς να διαγραφεί το Whitelist. Ανατρέξτε στο κεφάλαιο Μενού - Διαμόρφωση. 24

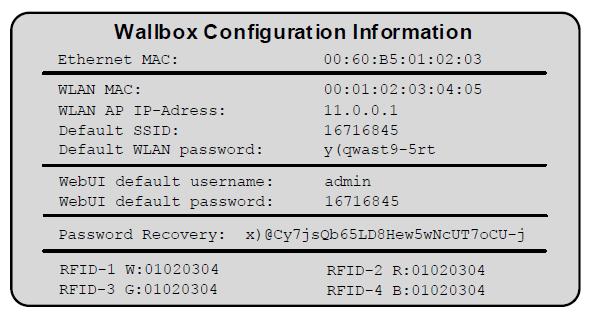

25 ΔΙΑΜΟΡΦΩΣΗ Το Wallbox Connect έχει ενσωματωμένο WLAN Hotspot για απλούστερη διαμόρφωση. Μπορείτε να συνδεθείτε για τη διαμόρφωση με κινητό τηλέφωνο, τάμπλετ, φορητό υπολογιστή, PC ή WLAN Repeater. Το Hotspot μπορεί για περαιτέρω σύνδεση να μετατραπεί σε WLAN Client για τη συμπερίληψη του Wallbox σε ένα υπάρχον οικιακό δίκτυο. Αν χρησιμοποιείται μια σύνδεση μέσω LAN, το WLAN μπορεί επίσης να απενεργοποιηθεί πλήρως. Όλες οι πληροφορίες που απαιτούνται για τη σύνδεση μέσω του ενσωματωμένου Hotspot και την περαιτέρω ρύθμιση του Wallbox βρίσκονται στην παρεχόμενη ετικέτα διαμόρφωσης. Αυτή η ετικέτα διαμόρφωσης περιέχεται σε μια σακούλα μαζί με τις κάρτες RFID. Αν αλλάξετε τις προεπιλεγμένες ρυθμίσεις, αυτές πρέπει αντίστοιχα να φυλαχθούν. Φυλάξτε αυτήν την ετικέτα σε ασφαλές μέρος. Χωρίς αυτήν την πληροφορία δεν είναι δυνατή η επαναφορά του κωδικού πρόσβασης, αν τον έχετε ξεχάσει. Διεπαφή ιστού Σε περίπτωση σύνδεσης μέσω του ενσωματωμένου WLAN-Hotspot θα βρείτε τη διεύθυνση IP πάνω στο αυτοκόλλητο διαμόρφωσης. Σε περίπτωση σύνδεσης μέσω δικτύου και αυτόματης απόδοσης διεύθυνσης από το δρομολογητή σας (DHCP) η διεύθυνση πρέπει να αναγνωριστεί μέσω του δρομολογητή του δικτύου σας. Κλήση διεπαφής ιστού / Σύνδεση 1. Εισαγάγετε στη γραμμή διευθύνσεων του προγράμματος περιήγησής σας τη διεύθυνση IP ή το όνομα DNS του Wallbox. Παράδειγμα: 2. Εισαγάγετε τα στοιχεία σύνδεσης για την πρώτη σύνδεση: Username: admin Password: Αριθμός σειράς του Wallbox EL 3. Μετά την πρώτη σύνδεση πρέπει να γίνει αλλαγή του κωδικού πρόσβασης. 25

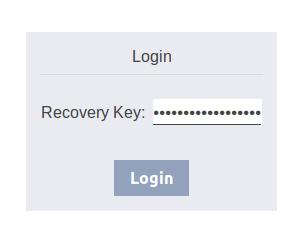

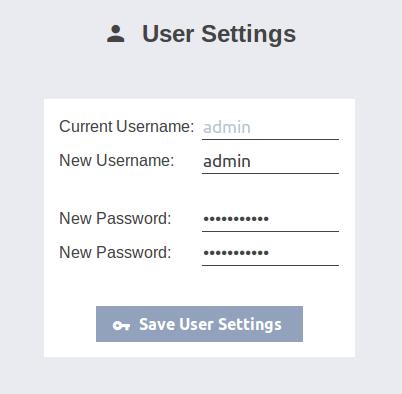

26 Αν έχετε ξεχάσει μια φορά τον κωδικό πρόσβασης μπορείτε να επαναφέρετε τη συσκευή μέσω του κουμπιού "Forgot your password?" ("Ξεχάσατε τον κωδικό πρόσβασής σας;"). Για αυτό χρειάζεστε το "Recovery Password" (Κωδικός αποκατάστασης), που βρίσκεται στη συνοδευτική ετικέτα διαμόρφωσης. Αν έχετε συνδεθεί στη διεπαφή ιστού, μπορείτε να βρείτε αυτόν τον κωδικό πρόσβασης και στις ρυθμίσεις χρήστη. Μετά την εισαγωγή προτρέπεστε να καθορίσετε ξανά τις ρυθμίσεις χρήστη σας. Βασικό μενού Κατάσταση (Επισκόπηση συστήματος) Σύστημα (Ενημέρωση λογισμικού, καταγραφή δεδομένων) Διαμόρφωση Σύμβολα προγράμματος Βοήθεια (Ανάκληση του εγχειριδίου) (C) = Πληροφορίες άδειας χρήσης των χρησιμοποιούμενων στοιχείων λογισμικού Χρήστης (Αλλαγή του κωδικού πρόσβασης) Αποσύνδεση 26

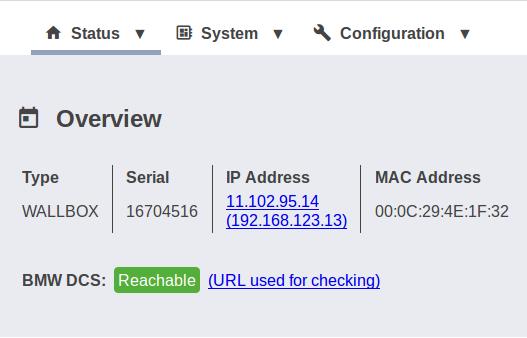

27 Μενού - Κατάσταση Επισκόπηση συστήματος Τύπος της συσκευής Αριθμός σειράς του Wallbox Διεύθυνση IP του Wallbox, που εμφανίζεται αυτήν τη στιγμή μέσω της διεπαφής ιστού Η παρουσιαζόμενη διεύθυνση σε παρενθέσεις αναφέρεται στη δεύτερη διαθέσιμη θύρα (LAN ή WLAN). Διεύθυνση MAC του Wallbox (της διεπαφής που χρησιμοποιείται αυτήν τη στιγμή) Κατάσταση της σύνδεσης Host του BMW DCS με το Wallbox (π.χ. Online, Reachable (προσβάσιμο)) Συγχρονισμός του Wallbox με το Host του BMW DCS Για να συγχρονίσετε το Wallbox με το BMW Digital Charging Service, ακολουθήστε τις οδηγίες στο κεφάλαιο BMW Digital Charging Service (BMW DCS). EL Διεπαφή ιστού του ηλεκτρονικού συστήματος φόρτισης Στην επισκόπηση συστήματος μπορείτε να κάνετε κλικ στη διεύθυνση IP, για να παρουσιαστούν οι λεπτομέρειες του ηλεκτρονικού συστήματος φόρτισης. Αυτή η διεπαφή είναι επίσης διαθέσιμη, όταν έχει αφαιρεθεί η μονάδα επικοινωνίας. Εδώ θα βρείτε πληροφορίες για την τρέχουσα εγκατεστημένη έκδοση λογισμικού, την τρέχουσα προεπιλογή ρεύματος φόρτισης, την τρέχουσα μετρούμενη ισχύ φόρτισης καθώς και, αν υπάρχουν, για τις τιμές των συνδεδεμένων μετρητών ενέργειας RS485 (οικιακός μετρητής ή μετρητής ΦΒ) για λαμβανόμενη και επιστρεφόμενη ενέργεια. Λεπτομέρειες για τη λειτουργία της επιτήρησης οικιακής σύνδεσης θα βρείτε στο εγχειρίδιο εγκατάστασης. 27

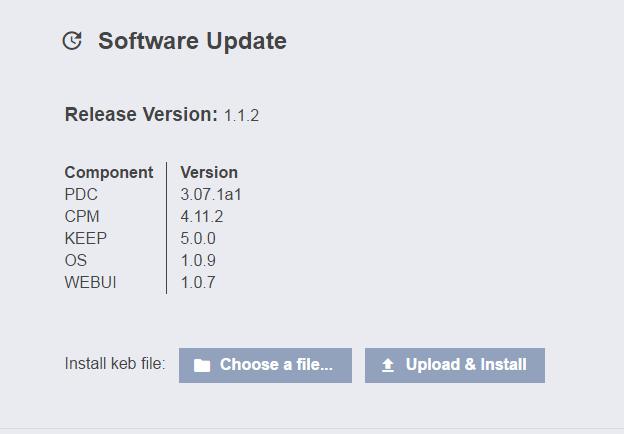

28 Μενού - Σύστημα Ενημέρωση λογισμικού Αυτή η παράγραφος αναφέρεται μόνο σε χειροκίνητες ενημερώσεις λογισμικού. Στο παρασκήνιο εκτελούνται επίσης αυτόματες ενημερώσεις που μπορούν να ενεργοποιούνται από το DCS. 1. Κατεβάστε από το διαδίκτυο το απαιτούμενο αρχείο ενημέρωσης λογισμικού (αρχείο *.keb). 2. Επιλέξτε στο βασικό μενού "Σύστημα" το στοιχείο "Ενημέρωση λογισμικού". 3. Επιλέξτε το αρχείου που κατεβάσατε και πατήστε το πλήκτρο Upload & Install (Αποστολή και εγκατάσταση). Η ενημέρωση, ανάλογα με το μέγεθος και την έκταση, μπορεί να διαρκέσει περισσότερο από μία ώρα. Περιμένετε να ολοκληρωθεί με επιτυχία η διαδικασία ενημέρωσης και επαληθεύστε τη λειτουργία του Wallbox. Μπορεί να γίνει επανεκκίνηση της μονάδας επικοινωνίας κατά τη διάρκεια της ενημέρωσης αρκετές φορές. Αυτή η επανεκκίνηση μπορεί π.χ. να φαίνεται στο σύμβολο σύνδεσης στη μπροστινή πλευρά του περιβλήματος. Κατά τη διάρκεια της ενημέρωσης δεν είναι δυνατή η φόρτιση του αυτοκινήτου. Κατά τη διάρκεια της ενημέρωσης το LED κατάστασης εναλλάσσεται σε αποχρώσεις του πορτοκαλί. Για περισσότερες πληροφορίες για το κατέβασμα του πιο πρόσφατου λογισμικού, ανατρέξτε στο κεφάλαιο ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ. 28

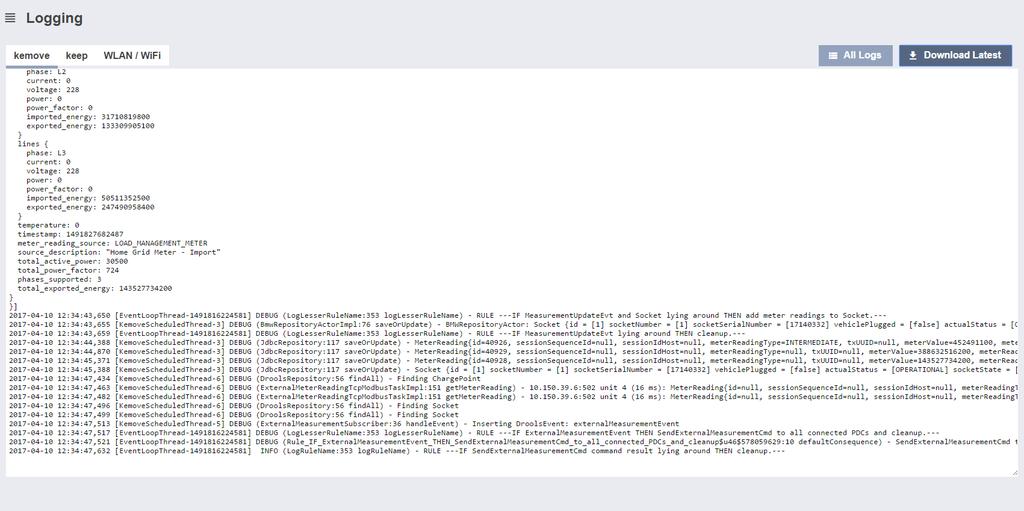

29 Καταγραφή δεδομένων Κατά τη διάρκεια της λειτουργίας, ορισμένα δεδομένα αποθηκεύονται για ανάλυση σφαλμάτων για βοήθεια σε περίπτωση σφάλματος κατά την ανάλυση. Αυτά τα δεδομένα μπορούν να εμφανιστούν μέσω του στοιχείου μενού "Καταγραφή δεδομένων" και να ληφθούν για προώθηση. 1. Πατήστε το πλήκτρο Download All (Λήψη όλων) για να αποθηκεύσετε όλες τις πληροφορίες καταγραφής ως συμπιεσμένο αρχείο. Επανεκκίνηση Με το κουμπί Restart System (Επανεκκίνηση συστήματος) μπορεί να πραγματοποιηθεί επανεκκίνηση. EL Κατά την επανεκκίνηση του συστήματος ενδέχεται να χρειαστούν αρκετά λεπτά μέχρι να αποκατασταθεί ξανά η σύνδεση με το BMW DCS. 29

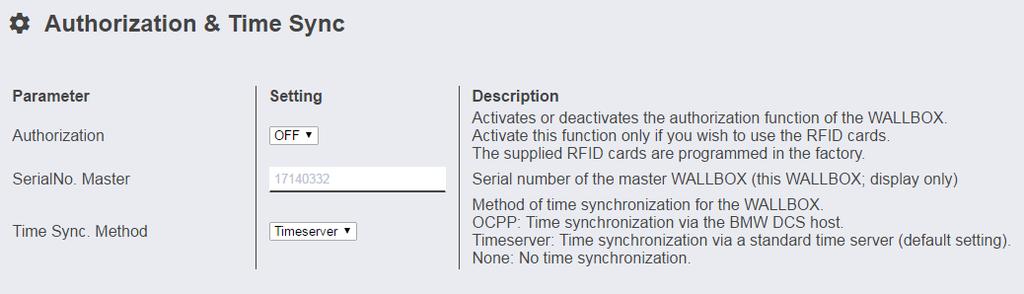

30 Μενού - Διαμόρφωση Οι ρυθμίσεις σύνδεσης με το BMW DCS (BMW Digital Charging Service) είναι προδιαμορφωμένες και δεν μπορούν να αλλάξουν. Οι ακόλουθες ρυθμίσεις διαμόρφωσης αφορούν αποκλειστικά πρόσθετες λειτουργίες που μπορούν να οριστούν με βάση τη χρήση. Μπορούν επίσης να πραγματοποιηθούν ρυθμίσεις σύνδεσης για τις οποίες απαιτείται μια επιτυχημένη σύνδεση στο διαδίκτυο (π.χ. ρυθμίσεις Proxy). 30

31 Authorization & Time Sync EL Οι τυπωμένες τιμές με έντονη γραφή στον πίνακα είναι οι εκάστοτε βασικές ρυθμίσεις. 31

32 Παράμετρος Τιμή Περιγραφή Authorization (Εξουσιοδότηση) ON; OFF Ενεργοποιεί ή απενεργοποιεί τη λειτουργία εξουσιοδότησης του ηλεκτρικού σταθμού φόρτισης. Ενεργοποιήστε αυτήν τη λειτουργία μόνο αν θα θέλατε να χρησιμοποιήσετε τις κάρτες RFID. Οι παρεχόμενες κάρτες RFID είναι προγραμματισμένες από το εργοστάσιο. Για να προγραμματίσετε ή να απενεργοποιήσετε τις κάρτες RFID, ανατρέξτε στο κεφάλαιο Διαμόρφωση λειτουργίας εξουσιοδότησης. Αν είναι ενεργοποιημένη η λειτουργία, γίνεται χρήση του τοπικού Whitelist (ανατρέξτε στο κεφάλαιο Εξουσιοδότηση RFID) ή προωθούνται οι ερωτήσεις στο Host του BMW DCS. Αν η λειτουργία είναι απενεργοποιημένη, μπορεί να γίνει φόρτιση χωρίς εξουσιοδότηση. SerialNo. Master Στοιχειοσειρά χαρακτήρων Αριθμός σειράς του Master Wallbox (αυτό το Wallbox, μόνο ένδειξη) Time Sync. Method OCPP Timeserver Δεν υφίσταται Μέθοδος συγχρονισμού ώρας στο Wallbox. OCPP: Συγχρονισμός ώρας μέσω του Host BMW DCS. Timeserver: Συγχρονισμός ώρας μέσω τυπικού διακομιστή ώρας. Δεν υφίσταται: Χωρίς συγχρονισμό ώρας. 32

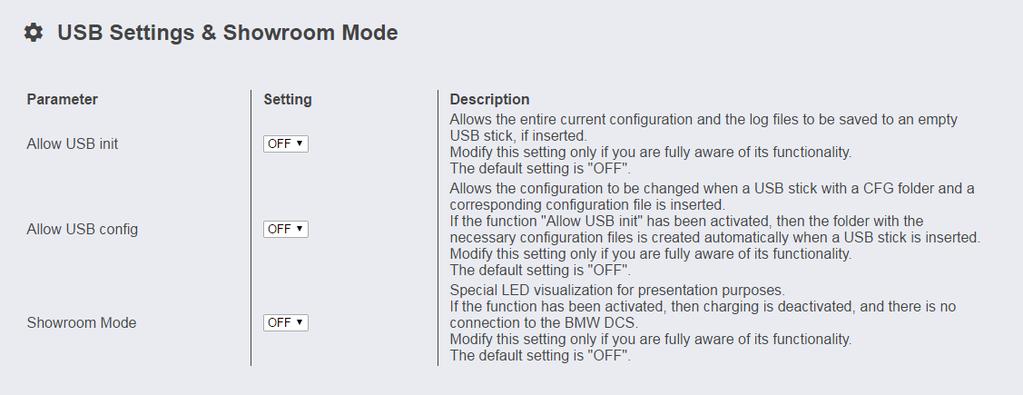

33 USB Settings & Showroom Mode Τιμή Περιγραφή Allow USB init ON; OFF Επιτρέπει την αποθήκευση της συνολικής τρέχουσας διαμόρφωσης και των αρχείων καταγραφής σε ένα άδειο USB Stick αν αυτό εισαχθεί. Allow USB config ON; OFF Επιτρέπει να αλλαχτεί η διαμόρφωση, αν εισαχθεί ένα USB Stick με ένα φάκελο CFG και ένα αντίστοιχο αρχείο διαμόρφωσης. Ο φάκελος με τα απαιτούμενα αρχεία διαμόρφωσης δημιουργείται αυτόματα κατά τη σύνδεση ενός USB Stick, αν είναι ενεργοποιημένη η λειτουργία "Allow USB init". Showroom Mode ON; OFF Ειδική οπτική παρουσίαση LED για σκοπούς παρουσίασης. Αν είναι ενεργοποιημένη η λειτουργία απενεργοποιείται η φόρτιση και δεν υπάρχει σύνδεση με το BMW DCS. EL Παράμετρος 33

34 Δίκτυο LAN Στο στοιχείο μενού "Δίκτυο" παρουσιάζεται στην κατάσταση παράδοσης ως κύρια σύνδεση LAN. Παράμετρος Τιμή Περιγραφή Connection Type LAN WLAN /WiFi Είδος της σύνδεσης στο διαδίκτυο/bmw DCS Host, ή στο τοπικό δίκτυο για τη χρήση της εφαρμογής. Αν έχει οριστεί LAN, δεν απαιτείται περαιτέρω διαμόρφωση. Το Wallbox λαμβάνει αυτόματα μια διεύθυνση IP από ένα διακομιστή DHCP στο δίκτυο. Local DHCP Server ON; OFF Καθορίζει αν αυτό το Wallbox πρόκειται να δρα ως τοπικός διακομιστής DHCP. 34

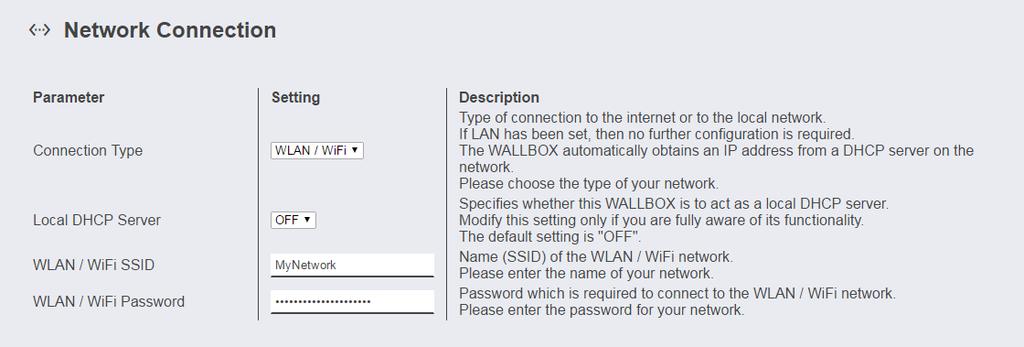

35 Δίκτυο WLAN / WiFi Παράμετρος Τιμή Περιγραφή Connection Type LAN WLAN /WiFi Είδος της σύνδεσης στο διαδίκτυο/bmw DCS Host, ή στο τοπικό δίκτυο για τη χρήση της εφαρμογής. Local DHCP Server ON; OFF Καθορίζει αν αυτό το Wallbox πρόκειται να δρα ως τοπικός διακομιστής DHCP. WLAN / WiFi SSID Στοιχειοσειρά χαρακτήρων Όνομα (SSID) του δικτύου WLAN / WiFi με το οποίο πρόκειται να συνδεθεί το Wallbox. WLAN / WiFi Password Στοιχειοσειρά χαρακτήρων Κωδικός πρόσβασης που απαιτείται για τη σύνδεση με το δίκτυο WLAN / WiFi. EL Αν η λειτουργία WLAN / WiFi πρόκειται να χρησιμοποιηθεί ως κύρια σύνδεση σε ένα οικιακό δίκτυο, το Connection Type πρέπει να μετατραπεί σε WLAN / WiFi. Στη συνέχεια εμφανίζονται οι πρόσθετες δυνατότητες ρύθμισης που απαιτούνται για αυτό. 35

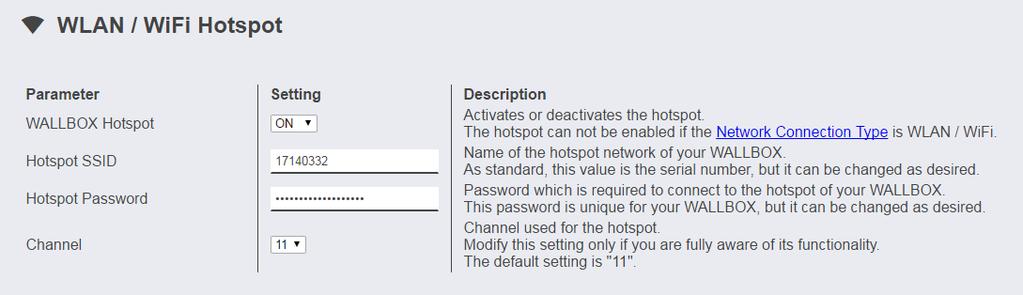

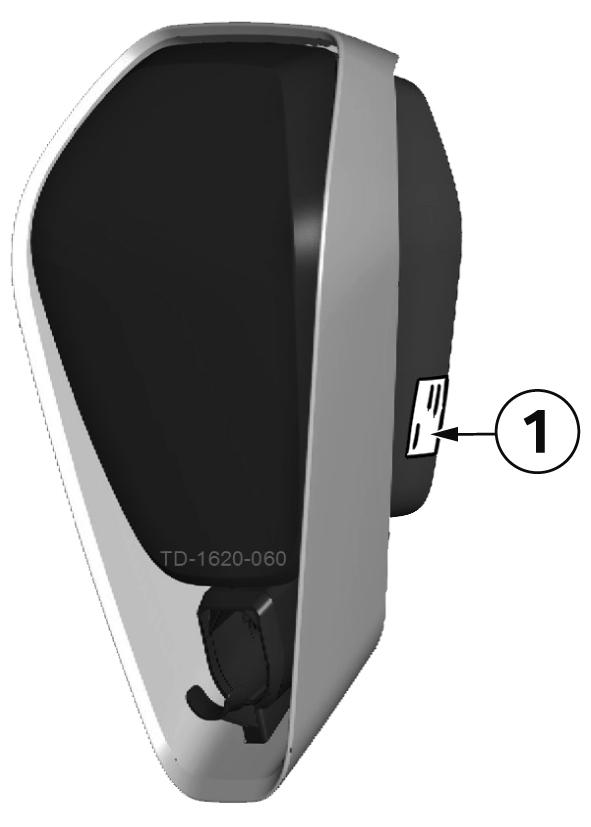

36 WLAN / WiFi Hotspot Το ενσωματωμένο Hotspot στο Wallbox είναι τυπικά ενεργοποιημένο. Το όνομα του δικτύου είναι ο αριθμός σειράς του Wallbox που βρίσκεται στο πλάι πάνω στην πινακίδα τύπου. Ο προ-ρυθμισμένος κωδικός πρόσβασης είναι μοναδικός για αυτό το Wallbox και δεν είναι υποχρεωτική η αλλαγή του. Αυτές οι πληροφορίες βρίσκονται στη συνοδευτική ετικέτα διαμόρφωσης. Παράμετρος Τιμή Περιγραφή Enable Hotspot ON; OFF Ενεργοποιεί ή απενεργοποιεί το Hotspot. Hotspot SSID Αριθμός σειράς Όνομα του δικτύου WLAN / WiFi. Αυτή η τιμή είναι τυπικά ο αριθμός σειράς, αλλά μπορεί να αλλάξει ελεύθερα. Hotspot Password Στοιχειοσειρά χαρακτήρων 12 θέσεων Αυτός ο κωδικός πρόσβασης είναι μοναδικός για το Wallbox σας, αλλά μπορεί να αλλάξει ελεύθερα. Channel 11 Χρησιμοποιούμενο κανάλι για το Hotspot. 36

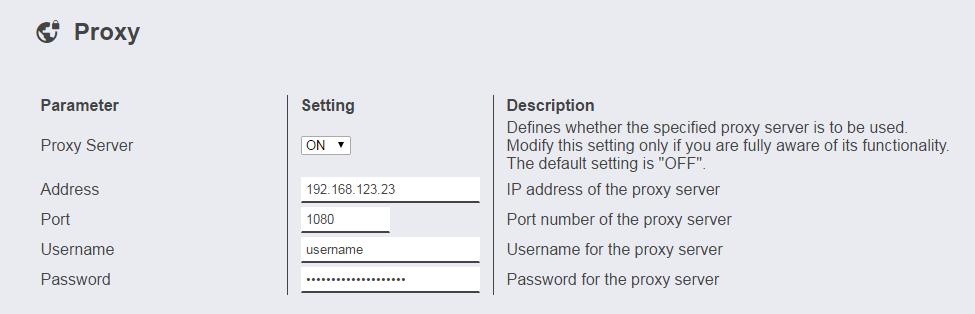

37 Proxy Παράμετρος Τιμή Περιγραφή Proxy Server ON; OFF Καθορίζει αν πρόκειται να χρησιμοποιηθεί ο αναφερόμενος διακομιστής Proxy Address Διεύθυνση IP Παράδειγμα: Διεύθυνση IP του διακομιστή Proxy Port Αριθμός θύρας Παράδειγμα: 1080 Αριθμός θύρας του διακομιστή Proxy Username Στοιχειοσειρά χαρακτήρων Όνομα χρήστη για το διακομιστή Proxy Password Στοιχειοσειρά χαρακτήρων Κωδικός πρόσβασης για το διακομιστή Proxy EL Αν για το δίκτυό σας χρησιμοποιείται ένας διακομιστής Proxy για τη σύνδεση στο διαδίκτυο, στο στοιχείο μενού "Proxy" πρέπει να ενεργοποιηθεί η παράμετρος "Proxy Server". Στη συνέχεια εμφανίζονται οι πρόσθετες δυνατότητες ρύθμισης που απαιτούνται για αυτό. 37

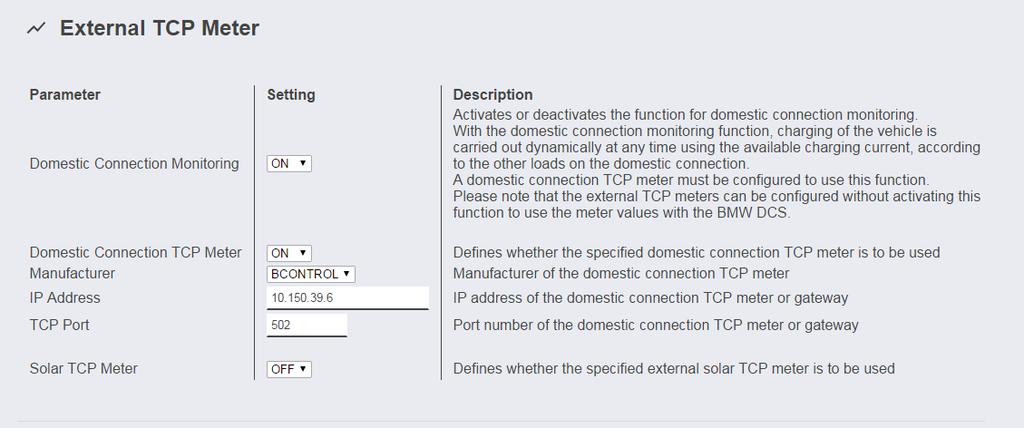

38 External TCP Meter για επιτήρηση οικιακής σύνδεσης Η χρήση αυτής της λειτουργίας περιγράφεται λεπτομερώς στις οδηγίες εγκατάστασης. Η λειτουργία είναι τυπικά απενεργοποιημένη. Αν στην εγκατάστασή σας τοποθετήθηκαν μετρητές με θύρα δικτύου (Modbus TCP), αυτοί πρέπει να διαμορφωθούν εδώ. Η ρύθμιση του μέγιστου ρεύματος φόρτισης πρέπει να πραγματοποιηθεί μέσω του DIP Switch μέσα στο Wallbox. Η σχετική περιγραφή ή οι τύποι μετρητών που υποστηρίζονται αναφέρονται στις οδηγίες εγκατάστασης. Για περισσότερα υποστηριζόμενα μοντέλα μετρητών ελέγξτε αν υπάρχει διαθέσιμο το τρέχον λογισμικό ή εγχειρίδια. Ανατρέξτε στο κεφάλαιο ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ. Οι μετρητές του Gateway πρέπει να διαμορφωθούν σύμφωνα με τις οδηγίες του κατασκευαστή, αν απαιτείται. Η διεύθυνση IP των μετρητών πρέπει να βρίσκεται στο ίδιο υποδίκτυο όπως το Wallbox. 38

39 Τιμή Περιγραφή Domestic Connection Monitoring ON; OFF Ενεργοποιεί ή απενεργοποιεί την επιτήρηση οικιακής σύνδεσης Domestic Connection TCP Meter ON; OFF Καθορίζει αν πρόκειται να χρησιμοποιηθεί ο αναφερόμενος εξωτερικός μετρητής TCP οικιακής σύνδεσης Manufacturer Αναπτυσσόμενο μενού Κατασκευαστής του εξωτερικού μετρητή TCP οικιακής σύνδεσης IP Address Διεύθυνση IP Διεύθυνση IP του εξωτερικού μετρητή TCP οικιακής σύνδεσης ή του Gateway TCP Port Στοιχειοσειρά χαρακτήρων Αριθμός θύρας του εξωτερικού μετρητή TCP οικιακής σύνδεσης ή του Gateway Solar TCP Meter ON; OFF Καθορίζει αν πρόκειται να χρησιμοποιηθεί ο αναφερόμενος εξωτερικός μετρητής TCP φωτοβολταϊκών Manufacturer Αναπτυσσόμενο μενού Κατασκευαστής του εξωτερικού μετρητή TCP φωτοβολταϊκών IP Address Διεύθυνση IP Διεύθυνση IP του εξωτερικού μετρητή TCP φωτοβολταϊκών ή του Gateway TCP Port Στοιχειοσειρά χαρακτήρων Αριθμός θύρας του εξωτερικού μετρητή TCP φωτοβολταϊκών ή του Gateway EL Παράμετρος 39

40 ΒΛΑΒΕΣ Πρόσθετες ή ενημερωμένες πληροφορίες όπως οδηγίες χειρισμού και εγκατάστασης διατίθενται στην ιστοσελίδα Αν ο χρωματικός κωδικός δεν αναφέρεται εδώ, παρακαλούμε απευθυνθείτε στο BMW Service. Αντιμετώπιση προβλημάτων ΠΡΟΒΛΗΜΑ Πιθανή αιτία Το LED κατάστασης δεν ανάβει 1. Δεν υπάρχει τροφοδοσία τάσης ελέγξτε τον αντιηλεκτροπληξιακό διακόπτη και το διακόπτη κυκλώματος της γραμμής και ενδεχομένως ενεργοποιήστε τα. 2. Βλάβη στο Wallbox Επικοινωνήστε ενδεχομένως με το συνεργάτη Service της περιοχής σας. Η διαδικασία φόρτισης δεν ξεκινά 1. Το φις καλωδίου φόρτισης δεν έχει εισαχθεί σωστά αποσυνδέστε το φις καλωδίου φόρτισης και συνδέστε το ξανά. 2. Το αυτοκίνητο δεν χρειάζεται ενέργεια ή δεν παρουσιάζει σφάλμα ελέγξτε το αυτοκίνητο. 3. Η εξουσιοδότηση δεν εκτελέστηκε σωστά Ακολουθήστε τις οδηγίες στο εγχειρίδιο. 4. Το αυτοκίνητο έχει προγραμματιστεί σε μεταγενέστερη χρονική στιγμή για τη φόρτιση. Το αυτοκίνητο δεν έχει φορτιστεί πλήρως / αυξημένη διάρκεια φόρτισης 1. Η τοπική επιτήρησης οικιακής σύνδεσης του Wallbox είναι ενεργή λόγω αυξημένης ηλεκτρικής κατανάλωσης στην οικία. 2. Λείπει έγκριση, καθυστερημένη έναρξη φόρτισης ή περιορισμένο ρεύμα φόρτισης μέσω της εφαρμογής iv. 3. Λείπει έγκριση ή υπάρχει περιορισμένο ρεύμα φόρτισης από το σύστημα ελέγχου οικίας SmartHome. 40

41 Το αυτοκίνητο δεν έχει φορτιστεί πλήρως / αυξημένη διάρκεια φόρτισης 4. Λανθασμένες ρυθμίσεις αυτοκινήτου, όπως π.χ. κατάσταση φόρτισης ή ώρα αναχώρησης. Το φις καλωδίου φόρτισης δεν μπορεί να αποσυνδεθεί 1. Η διαδικασία φόρτισης δεν ολοκληρώθηκε από το αυτοκίνητο ολοκληρώστε τη διαδικασία φόρτισης σύμφωνα με τις οδηγίες του κατασκευαστή του αυτοκινήτου. 5. Μείωση ρεύματος λόγω πολύ υψηλής θερμοκρασίας από το αυτοκίνητο ή το Wallbox προστατεύστε το αυτοκίνητο ή το Wallbox κατά τη διάρκεια της διαδικασίας φόρτισης από άμεση ηλιακή ακτινοβολία (στέγαστρο αυτοκινήτων, γκαράζ). Εκτελέστε οπτικό έλεγχο της διάταξης φις για ακαθαρσίες, φθορά ή ζημιά. Ενδεχομένως επικοινωνήστε με το συνεργάτη Service της περιοχής σας. 2. Το φις καλωδίου φόρτισης ενδεχομένως δεν μπορεί να απασφαλιστεί, όταν τραβιέται Πιέστε προς τα μέσα το φις καλωδίου φόρτισης και απασφαλίστε το ξανά στο αυτοκίνητο. Το LED κατάστασης αναβοσβήνει 1. Βλάβη Ελέγξτε πρώτα τις πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης. Ανατρέξτε στο κεφάλαιο κόκκινο (ή τμήματα του LED Πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης. κατάστασης αναβοσβήνουν Απενεργοποιήστε την τάση τροφοδοσίας του Wallbox κόκκινα σε συνδυασμό με λευκό ή με την αντίστοιχη διάταξη απομόνωσης δικτύου. μπλε) Αποσυνδέστε το καλώδιο φόρτισης και ενεργοποιήστε ξανά την τάση τροφοδοσίας. Το LED κατάστασης ανάβει σταθερά κόκκινο 1. Το Wallbox δεν μπορεί να απενεργοποιήσει την τάση στο καλώδιο φόρτισης Εκκινήστε ξανά το Wallbox. Αν το πρόβλημα εξακολουθεί να υπάρχει, αποσυνδέστε το Wallbox από το ρεύμα και αντικαταστήστε το. 2. Δεν έχει συνδεθεί αγωγός προστασίας Συνδέστε σωστά τον αγωγό προστασίας. 3. Πολύ υψηλή αντίσταση σύνδεσης αγωγού προστασίας Συνδέστε σωστά τον αγωγό προστασίας. 4. Η δοκιμή CCID ήταν επιτυχής - Αν το πρόβλημα εξακολουθεί να υπάρχει, αντικαταστήστε το Wallbox. Επαναφορά σφάλματος EL Αν κατά τη διάρκεια της διαδικασίας σύνδεσης ή φόρτισης παρουσιαστεί διακοπή, το Wallbox προσπαθεί να ξεκινήσει ξανά αυτόματα τη διαδικασία (μέγ. 5 φορές). 41

42 Αν η διαδικασία φόρτισης δεν μπορεί να ξεκινήσει, αυτή πρέπει να επιβεβαιωθεί μέσω κανονικής ολοκλήρωσής της ή ενδεχομένως μέσω επανεκκίνησης του Wallbox. Αν το σφάλμα παρουσιαστεί επανειλημμένα χωρίς κατανοητές αιτίες παρακαλούμε επικοινωνήστε με τον συνεργάτη Service της περιοχής σας. Πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης Γενικά σφάλματα (παρουσιάζονται στα χρώματα κόκκινο/λευκό) Σφάλμα 1 [0001] "λευκό / λευκό / λευκό / κόκκινο" 1. Το αυτοκίνητο αποσυνδέθηκε ξανά κατά τη διάρκεια του αυτοελέγχου του Wallbox (το LED κατάστασης ανάβει πορτοκαλί). 2. Το φις καλωδίου φόρτισης αποσυνδέθηκε κατά τη διάρκεια της διαδικασίας φόρτισης: Το φις καλωδίου φόρτισης δεν ήταν σωστά ασφαλισμένο Αποσυνδέστε το φις καλωδίου φόρτισης και συνδέστε το σωστά, προσέχοντας τη σωστή ασφάλιση. Σφάλμα 3 [0011] "λευκό / λευκό / πορτοκαλί / πορτοκαλί" Απενεργοποίηση λόγω θερμοκρασίας: Η επιτρεπτή θερμοκρασία στο Wallbox ξεπεράστηκε. Μετά από σύντομη εμφάνιση των χρωματικών κωδικών τα τμήματα S3 και S4 του LED κατάστασης αναβοσβήνουν πορτοκαλί μέχρι να κρυώσει το Wallbox. Σφάλμα 5 [0101] "λευκό / κόκκινο / λευκό / κόκκινο" 42 Το Wallbox δεν αναγνώρισε ηλεκτρικό ή υβριδικό Plug-in αυτοκίνητο, αλλά μη επιτρεπτό καταναλωτή: Επιτρέπεται η φόρτιση μόνο ηλεκτροκίνητων αυτοκινήτων που συμμορφώνονται με τα πρότυπα. Απομακρύνετε τον μη επιτρεπτό καταναλωτή και ξεκινήστε ξανά τη διαδικασία φόρτισης.

43 Σφάλμα 8 [1000] "κόκκινο / λευκό / λευκό / λευκό" Το φις καλωδίου φόρτισης στο Wallbox μεταδίδει μη έγκυρη κατάσταση: Σφάλμα υλικού του καλωδίου Αποσυνδέστε το φις καλωδίου φόρτισης και συνδέστε το σωστά, ενδεχομένως αντικαταστήστε το καλώδιο. Σφάλματα της μονάδας ισχύος (παρουσιάζονται στα χρώματα κόκκινο/ μπλε) Σφάλμα 8001 [0001] "μπλε / μπλε / μπλε / κόκκινο" Δεν είναι δυνατή η ενεργοποίηση της τάσης φόρτισης. Εσωτερικό σφάλμα διαδικασίας ή ελαττωματικό υλικό: Συνδέστε ξανά το αυτοκίνητο ή επανεκκινήστε το Wallbox. Αν το πρόβλημα παρουσιάζεται ξανά, επικοινωνήστε με το τμήμα Service. Σφάλμα 8002 [0010] "μπλε / μπλε / κόκκινο / μπλε" Τάση εισόδου εκτός της επιτρεπτής περιοχής. Πολύ μικρή διατομή ή πολύ μεγάλο μήκος καλωδίου: Μειώστε την προεπιλογή ρεύματος ή αναθέστε σε ηλεκτρολόγο την ενίσχυση του καλωδίου εισόδου. Όρια τάσης (ελάχ. - μέγ.): 160 V V Ενδεχομένως ρωτήστε τον πάροχο ηλεκτρικής ενέργειας για τις μέγιστες ανοχές τάσης στο δίκτυο. Σφάλμα 4003 [0011] Αναγνωρίστηκε υπερένταση στο αυτοκίνητο: Το αυτοκίνητο δεν διατηρήθηκε στο μέγιστο ρεύμα και απενεργοποιήθηκε αν το πρόβλημα εξακολουθεί να υπάρχει, αναθέστε τον έλεγχο του αυτοκινήτου στο συνεργείο. EL "μπλε / μπλε / κόκκινο / κόκκινο" 43

44 Σφάλμα 8005 [0101] "μπλε / κόκκινο / μπλε / κόκκινο" Επιτήρηση ρεύματος διαρροής: Κατά τον αυτοέλεγχο διαπιστώθηκε σφάλμα ή ενεργοποιήθηκε η επιτήρηση λόγω πολύ υψηλού ρεύματος διαρροής. Ελέγξτε το καλώδιο φόρτισης για ζημιές ή συσσώρευση νερού στο φις. Μια ενεργοποίηση είναι ενδεχομένως δυνατή και λόγω κεραυνού στην περιοχή. Σφάλμα 8007 [0111] "μπλε / κόκκινο / κόκκινο / κόκκινο" 44 Επιτήρηση ασφαλείας: Αναγνωρίστηκε πρόβλημα σχετικά με το εσωτερικό κύκλωμα ασφαλείας. Ενδεχομένως δεν μπόρεσαν να ανοίξουν οι επαφές του ρελέ φόρτισης. Σε αυτήν την κατάσταση το Wallbox δεν μπορεί να πραγματοποιήσει καμία προσπάθεια εκ νέου ενεργοποίησης. Πρέπει να γίνει επανεκκίνηση του Wallbox στην πλευρά του δικτύου. Σε ορισμένες περιπτώσεις το σφάλμα μπορεί να οφείλεται σε πρόβλημα στο λογισμικό. Μια ενημέρωση λογισμικού μπορεί να αποκαταστήσει το σφάλμα. Ανατρέξτε στο κεφάλαιο ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ. Αν η συσκευή εξακολουθεί να εμφανίζει σφάλμα μετά από επιτυχημένη ενημέρωση, παρακαλούμε επικοινωνήστε με το συνεργάτη Service της περιοχής σας.

45 ΣΥΝΤΗΡΗΣΗ Καθαρισμός ΠΡΟΣΟΧΗ Κίνδυνος ζημιάς! Αποφύγετε πιθανές ζημιές από: δραστικούς διαλύτες και δραστικά καθαριστικά λειαντικά υλικά καθαρισμό με ψεκαζόμενο νερό, π.χ. πλυστικά συστήματα υψηλής πίεσης πολύ υψηλή πίεση Προσέξτε τις υποδείξεις για το καθαριστικό. Καθαρίστε το περίβλημα στο Wallbox αν χρειάζεται με ένα υγρό πανί. Οι σκληρές ακαθαρσίες μπορούν να απομακρυνθούν με ένα ήπιο καθαριστικό χωρίς διαλύτες και χωρίς λειαντικές ιδιότητες. Συνιστάται να χρησιμοποιείτε δοκιμασμένα καθαριστικά και μέσα φροντίδας από την BMW: Ειδικό καθαριστικό ματ χρώματος με τον αριθμό Καθαριστικό γυάλινων επιφανειών για επιφάνεια υψηλής γυαλάδας με τον αριθμό Συντήρηση και καθαρισμός Αν έχετε ερωτήσεις ή προβλήματα παρακαλούμε απευθυνθείτε στην εταιρεία που έχει αναλάβει την εκτέλεση της ηλεκτρικής εγκατάστασης. Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο προσωπικό. Πριν απευθυνθείτε στο συνεργάτη Service της περιοχής σας: 1. Ελέγξτε τα μέτρα αντιμετώπισης σφαλμάτων σε αυτό το εγχειρίδιο και στο εγχειρίδιο του αυτοκινήτου σας. EL 2. Σημειώστε την παραλλαγή μοντέλου και τον αριθμό σειράς. Η πινακίδα τύπου 1 βρίσκεται στη δεξιά πλευρά του Wallbox. 45

46 ΑΠΟΡΡΙΨΗ Μόλις η συσκευή τεθεί εκτός λειτουργίας με τον ενδεδειγμένο τρόπο, αναθέστε την απόρριψή της στο τμήμα Service ή απορρίψτε την τηρώντας όλες τις τρέχουσες ισχύουσες προδιαγραφές απόρριψης. απόρριψης Το σύμβολο του διαγεγραμμένου κάδου απορριμμάτων σημαίνει ότι ηλεκτρικές και ηλεκτρονικές συσκευές πρέπει να απορρίπτονται ξεχωριστά από τα γενικά οικιακά απορρίμματα. Υποδείξεις βρίσκονται πάνω στο προϊόν, στις οδηγίες χρήσης ή πάνω στη συσκευασία. Τα υλικά είναι ανακυκλώσιμα σύμφωνα με τη σήμανση. Με την επαναχρησιμοποίηση, την αξιοποίηση των υλικών ή άλλες μορφές αξιοποίησης χρησιμοποιημένων συσκευών συμβάλλουμε σημαντικά στην προστασία του περιβάλλοντος. 46

47 ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ Το λογισμικό του Wallbox μπορεί να ενημερωθεί μέσω σύνδεσης USB στο εσωτερικό της συσκευής. Για την πρόσβαση στη σύνδεση USB πρέπει να αφαιρεθεί το κάλυμμα περιβλήματος και το κάλυμμα πεδίου σύνδεσης. Το λογισμικό μπορεί επίσης να ενημερωθεί μέσω αυτής της διεπαφής ιστού. Ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ. Ακολουθήστε τις οδηγίες στο εγχειρίδιο για την ενημέρωση του λογισμικού που συνοδεύει το πακέτο ενημέρωσης. Η λήψη του πιο πρόσφατου λογισμικού μπορεί να πραγματοποιηθεί από το διαδίκτυο στη διεύθυνση Ένα νέο λογισμικό μπορεί π.χ. να λαμβάνει υπόψη νέα πρότυπα ή τη συμβατότητα με νέα ηλεκτρικά ή υβριδικά Plug-in αυτοκίνητα. EL Στο BMW i Wallbox Connect υπάρχει επίσης η δυνατότητα εκτέλεσης "Remote Software Update (Απομακρυσμένη Ενημέρωση Λογισμικού) μέσω του BMW DCS. 47

48 ΣΕΛΙΔΑ ΠΛΗΡΟΦΟΡΙΩΝ ΠΡΟΪΟΝΤΩΝ Η πλήρης δήλωση συμμόρφωσης CE για αυτό το προϊόν μπορεί να ληφθεί στο διαδίκτυο στη διεύθυνση 48

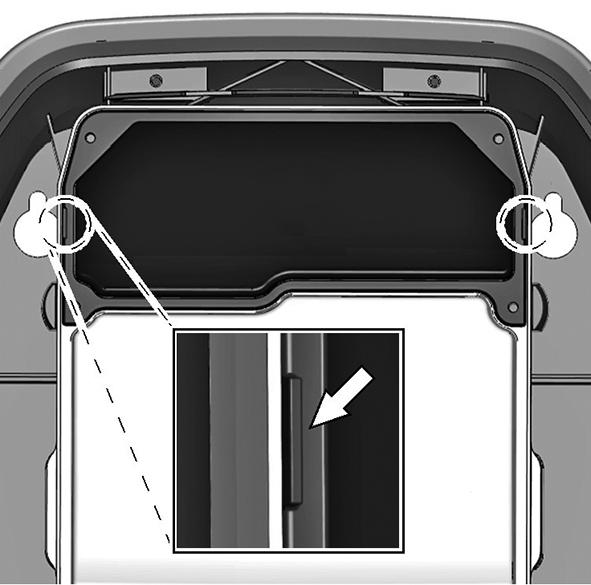

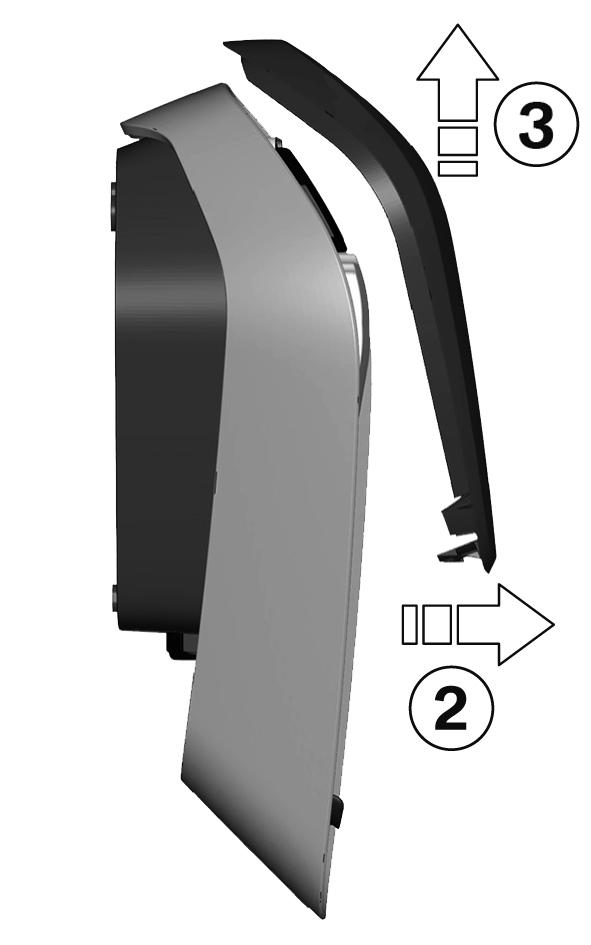

49 ΠΕΡΙΒΛΗΜΑ Αυτό το κεφάλαιο είναι σχετικό μόνο αν γίνεται σαφής παραπομπή σε αυτό το εγχειρίδιο. Αφαίρεση καλύμματος περιβλήματος 1. Πιέστε στην κάτω πλευρά του Wallbox τις δυο ασφάλειες 1 του καλύμματος περιβλήματος προς τα πάνω. Το κάλυμμα περιβλήματος πρέπει να τινάζεται κάτω ελαφρά προς τα έξω. 2. Περιστρέψτε το κάλυμμα περιβλήματος στην κάτω πλευρά ελαφρά προς τα εμπρός Ξεκρεμάστε τώρα το κάλυμμα περιβλήματος προς τα πάνω 3. EL Φυλάξτε το κάλυμμα περιβλήματος στη συσκευασία για να αποφευχθούν γρατσουνιές ή άλλες ζημιές. 49

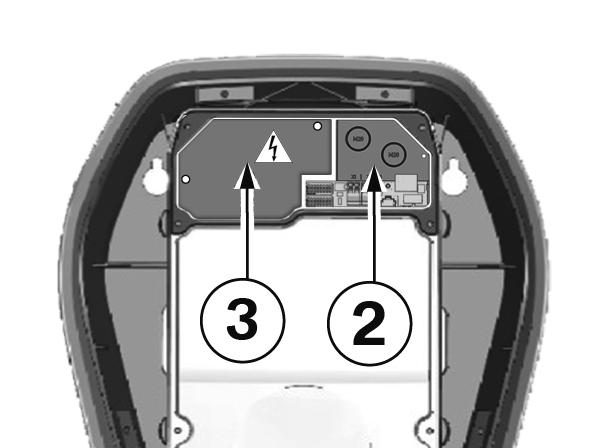

50 Αφαίρεση καλύμματος του πίνακα συνδέσεων ΗΕ Κίνδυνος ζημιάς! Τα ηλεκτρονικά εξαρτήματα μπορεί να υποστούν ζημιά από επαφή! Πριν το χειρισμό των εξαρτημάτων πραγματοποιήστε ηλεκτρική εκφόρτιση αγγίζοντας ένα μεταλλικό, γειωμένο αντικείμενο! 1. Λύστε τις τέσσερις βίδες με τις οποίες είναι στερεωμένο το κάλυμμα του πίνακα συνδέσεων 1. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από την ηλεκτρική ενέργεια! Το κάλυμμα ακροδεκτών 3, δίπλα από τον πίνακα συνδέσεων 2, επιτρέπεται να αφαιρεθεί μόνο από ηλεκτρολόγους με αντίστοιχη εκπαίδευση, πιστοποίηση και αρμοδιότητα! 2. Αφαιρέστε το κάλυμμα του πίνακα συνδέσεων. Ο πίνακας συνδέσεων 2 είναι τώρα προσβάσιμος. 50

51 Τοποθέτηση καλύμματος του πίνακα συνδέσεων Ελέγξτε αν διατίθεται η τρέχουσα έκδοση του λογισμικού πριν τοποθετήσετε το κάλυμμα του πίνακα συνδέσεων. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο "ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ". Το Wallbox δεν επιτρέπεται να τίθεται μόνιμα σε λειτουργία, όταν αυτό το καπάκι δεν υπάρχει ή έχει υποστεί ζημιά. Απαγορεύεται η χρήση άλλων καπακιών. Βίδες στήριξης 1. Τοποθετήστε ξανά το καπάκι του πίνακα συνδέσεων Στερεώστε ξανά το καπάκι του πίνακα συνδέσεων με τις τέσσερις βίδες. Σήμανση περιβλήματος 1. Σφίξτε τις τέσσερις βίδες μέχρι τις σημάνσεις περιβλήματος δεξιά και αριστερά πάνω στο κάλυμμα του πίνακα συνδέσεων, ώστε να βρεθούν στο ίδιο επίπεδο με το περίβλημα. 2. Το κάλυμμα του πίνακα συνδέσεων πρέπει να στεγανοποιεί σωστά το περίβλημα. EL Στις αυτοδιάτρητες βίδες απαιτείται αυξημένη χρήση δύναμης: 3,5 Nm. 51

52 Στερέωση καλύμματος περιβλήματος Αυτό το κάλυμμα δεν σχετίζεται με την ασφαλή λειτουργία του Wallbox. Ανάρτηση του καλύμματος περιβλήματος 1. Αναρτήστε το κάλυμμα περιβλήματος και προσέξτε, ώστε να έχουν τοποθετηθεί σωστά τα άγκιστρα του καλύμματος περιβλήματος Πιέστε το κάλυμμα προς τα κάτω και, στη συνέχεια, αναδιπλώστε το κάλυμμα περιβλήματος 2 προς τα πίσω. Το κάλυμμα περιβλήματος πρέπει να σύρεται χωρίς μεγάλες αντιστάσεις μέσα στους κάτω οδηγούς. ΠΡΟΣΟΧΗ Προσέξτε ώστε το κάλυμμα περιβλήματος να εφαρμόζει σωστά σε όλες τις πλευρές μέσα στον οδηγό περιβλήματος. Πρέπει να υπάρχει ελάχιστο, ομοιόμορφο διάκενο. Ασφάλειες 1. Πιέστε την κάτω περιοχή του καλύμματος περιβλήματος στο Wallbox, μέχρι να ασφαλίσουν πλήρως οι ασφάλειες 1. 52
