1 BMW i Freude am Fahren BMW i Wallbox Plus Οδηγίες χρήσης

2

3 5 EL BMW i Wallbox Plus Οδηγίες χρήσης

4

5 BMW i Wallbox Plus Οδηγίες χρήσης ΥΠΟΔΕΙΞΕΙΣ Υποδείξεις ασφαλείας Προβλεπόμενη χρήση Σχετικά με αυτό το εγχειρίδιο Εγγύηση ΧΕΙΡΙΣΜΟΣ Ενδείξεις και στοιχεία χειρισμού Έναρξη διαδικασίας φόρτισης Ολοκλήρωση διαδικασίας φόρτισης Φυλάξτε το καλώδιο φόρτισης Πληροφορίες LED κατάστασης Εφαρμογή BMW iv ΕΞΟΥΣΙΟΔΟΤΗΣΗ Κάρτες RFID Εξουσιοδότηση RFID Διαμόρφωση λειτουργίας εξουσιοδότησης ΔΙΑΜΟΡΦΩΣΗ Διεπαφή ιστού ΒΛΑΒΕΣ Αντιμετώπιση προβλημάτων Πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης ΣΥΝΤΗΡΗΣΗ Καθαρισμός Συντήρηση και καθαρισμός ΑΠΟΡΡΙΨΗ 30 ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ 31 ΣΕΛΙΔΑ ΠΛΗΡΟΦΟΡΙΩΝ ΠΡΟΪΟΝΤΩΝ 32 5 EL Περιεχόμενα

6 6 ΠΕΡΙΒΛΗΜΑ Αφαίρεση καλύμματος περιβλήματος Αφαίρεση καλύμματος του πίνακα συνδέσεων Τοποθέτηση καλύμματος του πίνακα συνδέσεων Στερέωση καλύμματος περιβλήματος ΕΥΡΕΤΗΡΙΟ 37

7 Στοιχεία εταιρείας Bayerische Motorenwerke Aktiengesellschaft Μόναχο, Γερμανία Μετάφραση του πρωτότυπου εγχειριδίου λειτουργίας Copyright 2016 BMW AG Μόναχο Αυτή η τεκμηρίωση περιέχει πληροφορίες που προστατεύονται από πνευματικά δικαιώματα. Με επιφύλαξη παντός δικαιώματος, ιδιαίτερα του δικαιώματος της αναπαραγωγής και της κοινοποίησης. Απαγορεύεται η αναπαραγωγή ή η επεξεργασία, η αναπαραγωγή ή η κοινοποίηση με χρήση ηλεκτρονικών συστημάτων οποιουδήποτε τμήματος της τεκμηρίωσης σε οποιαδήποτε μορφή (μέσω φωτοαντιγράφου, σάρωσης ή άλλης διαδικασίας) χωρίς τη γραπτή έγκριση της Bayerische Motorenwerke Aktiengesellschaft. EL Οι παραβιάσεις συνεπάγονται αποζημίωση. 7

8 Υποδείξεις για αυτό το εγχειρίδιο Σας ευχαριστούμε που επιλέξατε το BMW i Wallbox. Διαβάστε προσεκτικά τις οδηγίες για αυτήν τη συσκευή πριν φορτίσετε το αυτοκίνητό σας. Παρακαλούμε φυλάξτε το έγγραφο πάντα σε σημείο εύκολης πρόσβασης κοντά στο Wallbox, διότι περιέχει σημαντικές υποδείξεις για τη φόρτιση της μπαταρίας υψηλής τάσης ηλεκτρικών ή υβριδικών Plug-in αυτοκινήτων. Για τη συναρμολόγηση καθώς και την αποθήκευση και τη μεταφορά πρέπει να χρησιμοποιείται το εγχειρίδιο εγκατάστασης. Εκεί αναφέρονται τα συνολικά τεχνικά δεδομένα καθώς και οι περιβαλλοντικές συνθήκες. Σας ευχόμαστε να απολαύσετε το Wallbox, με εκτίμηση BMW AG Σύμβολα που χρησιμοποιούνται Στο εγχειρίδιο θα βρείτε σε διάφορα σημεία υποδείξεις και προειδοποιήσεις για πιθανούς κινδύνους. Τα χρησιμοποιούμενα σύμβολα έχουν τις παρακάτω σημασίες: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σημαίνει ότι μπορεί να προκληθεί θάνατος ή σοβαρός τραυματισμός αν δεν τηρηθούν τα αντίστοιχα μέτρα προφύλαξης. ΠΡΟΦΥΛΑΞΗ Σημαίνει ότι μπορεί να προκληθεί υλική ζημιά ή ελαφρύς τραυματισμός, αν δεν τηρηθούν τα αντίστοιχα μέτρα προφύλαξης. ΠΡΟΣΟΧΗ Σημαίνει ότι μπορεί να προκληθεί υλική ζημιά αν δεν τηρηθούν τα αντίστοιχα μέτρα προφύλαξης. ΗΕ Με αυτήν την προειδοποίηση επισημαίνονται οι πιθανές συνέπειες σε περίπτωση επαφής ηλεκτροστατικά ευαίσθητων εξαρτημάτων. Υπόδειξη Υποδεικνύει διαδικασίες που δεν ενέχουν κινδύνους τραυματισμού. Αυτό το σύμβολο αστραπής σημαίνει κίνδυνο από ηλεκτροπληξία. Πρόσβαση μόνο για πιστοποιημένους και αρμόδιους ηλεκτρολόγους. 8

9 ΥΠΟΔΕΙΞΕΙΣ Υποδείξεις ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από την ηλεκτρική ενέργεια! Η συναρμολόγηση, η πρώτη θέση σε λειτουργία, η συντήρηση ή η μετασκευή του Wallbox πρέπει να εκτελούνται από κατάλληλα εκπαιδευμένους, πιστοποιημένους και αρμόδιους ηλεκτρολόγους(1), οι οποίοι είναι πλήρως υπεύθυνοι για την τήρηση των ισχυόντων προτύπων και προδιαγραφών εγκατάστασης. Για λεπτομέρειες ανατρέξτε στο εγχειρίδιο εγκατάστασης. Κίνδυνος από την ηλεκτρική ενέργεια/κίνδυνος πυρκαγιάς! Μη χρησιμοποιείτε ποτέ ελαττωματικά, φθαρμένα ή λερωμένα φις καλωδίων φόρτισης. Κίνδυνος από την ηλεκτρική ενέργεια! Αν το LED κατάστασης ανάβει συνεχώς με κόκκινο χρώμα, το Wallbox πρέπει να αποσυνδεθεί από την τροφοδοσία μέχρι να αντικατασταθεί η συσκευή. Η τάση στο καλώδιο φόρτισης δεν μπορεί πλέον να απενεργοποιηθεί. Ο ιδιοκτήτης (τελικός πελάτης) πρέπει να διασφαλίσει ότι το Wallbox θα λειτουργεί πάντα μόνο σε άψογη κατάσταση. Το Wallbox πρέπει να ελέγχεται τακτικά για ελαττώματα στην πρίζα ή στο φις καλωδίου φόρτισης (συμπεριλαμβανομένου του καλωδίου φόρτισης) και για ζημιές στο περίβλημα. Δεν επιτρέπονται οι εργασίες επισκευής στο Wallbox και αυτές πρέπει να εκτελούνται μόνο από τον κατασκευαστή ή έναν τεχνικό με αντίστοιχη πιστοποίηση (Αντικατάσταση του Wallbox )! Ένα Wallbox που παρουσιάζει ζημιά πρέπει να απενεργοποιείται αμέσως και να αντικαθίσταται. Μην πραγματοποιείτε αυθαίρετες μετασκευές και τροποποιήσεις στο Wallbox! Μην αφαιρείτε σήματα όπως σύμβολα ασφαλείας, προειδοποιητικές υποδείξεις, πινακίδες ισχύος, πινακίδες ονομασίας ή επισημάνσεις καλωδίων! Το Wallbox δεν έχει δικό του διακόπτη ρεύματος! Ως διάταξη απομόνωσης δικτύου χρησιμοποιείται το φις της συσκευής ή αν αυτό δεν υπάρχει, η αυτόματη ασφάλεια στο διανομέα. Για τη σύνδεση ενός ηλεκτρικού ή υβριδικού Plug-in αυτοκινήτου στο Wallbox δεν επιτρέπεται η χρήση καλωδίου προέκτασης. Επιτρέπεται να συνδέονται μόνο ηλεκτρικά ή υβριδικά Plug-in αυτοκίνητα ή οι φορτιστές τους. Απαγορεύεται η σύνδεση άλλων φορτίων (ηλεκτρικών εργαλείων κλπ.)! Να βγάζετε το καλώδιο φόρτισης από τη βάση φις τραβώντας μόνο από το φις και όχι από το καλώδιο. Προσέξτε ώστε το καλώδιο φόρτισης να μην υποστεί μηχανική ζημιά (τσάκισμα, μάγκωμα ή πάτημα από αυτοκίνητο) και η περιοχή επαφών να μην ακουμπά σε πηγές θέρμανσης, ακαθαρσίες ή νερό. EL Πριν από μια διαδικασία φόρτισης πρέπει να διεξάγεται οπτικός έλεγχος για ζημιές. Εδώ πρέπει να ελέγχεται ιδιαίτερα η περιοχή επαφών του φις φόρτισης για ακαθαρσίες και υγρασία, το καλώδιο φόρτισης για κοψίματα ή γδαρσίματα της μόνωσης καθώς και η έξοδος του καλωδίου του Wallbox για σταθερή εφαρμογή. 9

10 Άτομα τα οποία λόγω της τεχνικής τους εκπαίδευσης, γνώσης και πείρας των σχετικών προτύπων μπορούν να αναγνωρίσουν τις ανατιθέμενες εργασίες και τους πιθανούς κινδύνους. (1) ΠΡΟΦΥΛΑΞΗ Προσέξτε να μην προκαλέσετε ζημιά στο Wallbox λόγω μη ενδεδειγμένου χειρισμού (κάλυμμα περιβλήματος, εσωτερικά μέρη κλπ.). Να βγάζετε το καλώδιο φόρτισης από τη σύνδεση φις τραβώντας μόνο από το φις καλωδίου φόρτισης και όχι από το καλώδιο. Προσέξτε ώστε το καλώδιο φόρτισης να μην υποστεί μηχανική ζημιά (τσάκισμα, μάγκωμα ή πάτημα από αυτοκίνητο) και η περιοχή επαφών να μην ακουμπά σε πηγές θέρμανσης, ακαθαρσίες ή νερό. ΠΡΟΣΟΧΗ Όταν βρέχει ή χιονίζει και το Wallbox είναι τοποθετημένο σε εξωτερικό χώρο, μην ανοίγετε το κάλυμμα του πίνακα! Πριν το άνοιγμα των καλυμμάτων πρέπει να ολοκληρωθεί η διαδικασία φόρτισης που βρίσκεται σε εξέλιξη και να αποσυνδεθεί το αυτοκίνητο. Προβλεπόμενη χρήση Το Wallbox είναι ένας σταθμός φόρτισης για εσωτερικό και εξωτερικό χώρο στον οποίο μπορούν να φορτιστούν ηλεκτρικά ή υβριδικά Plug-in αυτοκίνητα. Απαγορεύεται η σύνδεση άλλων συσκευών π.χ. ηλεκτρικών εργαλείων! Το Wallbox προβλέπεται για τοποθέτηση σε τοίχο ή σε μια κολώνα. Σχετικά με την τοποθέτηση και τη σύνδεση του Wallbox πρέπει να λαμβάνονται υπόψη οι εκάστοτε εθνικές προδιαγραφές. Η προβλεπόμενη χρήση της συσκευής περιλαμβάνει σε κάθε περίπτωση την τήρηση των περιβαλλοντικών συνθηκών για τις οποίες αναπτύχθηκε αυτή η συσκευή. Το Wallbox αναπτύχθηκε, κατασκευάστηκε, ελέγχθηκε και τεκμηριώθηκε τηρώντας τα σχετικά πρότυπα ασφαλείας. Συνεπώς αν τηρούνται οι οδηγίες που περιγράφονται στην προβλεπόμενη χρήση και οι υποδείξεις τεχνικής ασφάλειας, κατά κανόνα, δεν προκύπτουν από το προϊόν κίνδυνοι για υλικές ζημιές ή για την υγεία ατόμων. Αυτή η συσκευή πρέπει να είναι γειωμένη. Σε περίπτωση σφάλματος η σύνδεση γείωσης μειώνει τον κίνδυνο ηλεκτροπληξίας. Οι οδηγίες που περιέχονται σε αυτό το εγχειρίδιο πρέπει τηρούνται με ακρίβεια σε κάθε περίπτωση. Διαφορετικά μπορεί να προκύψουν πηγές κινδύνου ή να τεθούν εκτός λειτουργίας οι διατάξεις ασφαλείας. Ανεξάρτητα από τις υποδείξεις ασφαλείας που αναφέρονται σε αυτό το εγχειρίδιο πρέπει να τηρούνται οι αντίστοιχες προδιαγραφές ασφαλείας και πρόληψης ατυχημάτων για την εκάστοτε περίπτωση χρήσης. Λόγω τεχνικών ή νομικών περιορισμών δεν διατίθενται όλες οι παραλλαγές/επιλογές σε όλες τις χώρες. 10

11 Σχετικά με αυτό το εγχειρίδιο Αυτό το εγχειρίδιο και οι περιγραφόμενες λειτουργίες ισχύουν για συσκευές του τύπου: BMW i Wallbox Plus Οι εικόνες και οι επεξηγήσεις που περιέχονται σε αυτό το εγχειρίδιο αναφέρονται σε τυπική έκδοση της συσκευής. Η έκδοση της συσκευής σας μπορεί να διαφέρει από αυτή. Αυτό το εγχειρίδιο απευθύνεται στις εξής ομάδες ατόμων: Τελικοί πελάτες (χρήστες του Wallbox) Τεχνικοί θέσης σε λειτουργία, τεχνικοί Service Εγγύηση Για τους εκάστοτε όρους εγγύησης θα σας ενημερώσει το BMW Service. Ωστόσο, οι περιπτώσεις που αναφέρονται παρακάτω δεν καλύπτονται από την εγγύηση. Ελλείψεις ή ζημιές που προέκυψαν από εγκαταστάσεις οι οποίες δεν εκτελέστηκαν σύμφωνα με τις προδιαγραφές στις οδηγίες εγκατάστασης του BMW i Wallbox Plus/Connect. Ελλείψεις ή ζημιές που προέκυψαν επειδή το προϊόν δεν χρησιμοποιήθηκε σύμφωνα με τις προδιαγραφές στις οδηγίες χρήσης του BMW i Wallbox Plus/Connect. EL Έξοδα και ζημιές από επισκευές που δεν εκτελέστηκαν από εξειδικευμένο ηλεκτρολόγο στον οποίο έχει ανατεθεί η εργασία από ένα σημείο πώλησης BMW i ή ένα εξουσιοδοτημένο συμβεβλημένο συνεργείο Service. 11

12 ΧΕΙΡΙΣΜΟΣ Ενδείξεις και στοιχεία χειρισμού Παραλλαγή με καλώδιο φόρτισης Λειτουργίες: Φόρτιση ηλεκτρικών και υβριδικών Plug-in αυτοκινήτων Σύνδεση δικτύου μέσω LAN Τοπική εφαρμογή Smartphone Λειτουργία RFID Επιτήρηση οικιακής σύνδεσης (ασφάλεια μετά τον μετρητή) μέσω μετρητή ρεύματος Modbus-RTU (RS485) απευθείας σύνδεσης Δυνατότητα μετασκευής με μονάδα επικοινωνίας για το BMW DCS (BMW Digital Charging Service). Αναβάθμιση σε Wallbox Connect 1 LED κατάστασης 2 Ένδειξη κατάστασης RFID 3 Περιοχή ανάγνωσης RFID 4 Βάση για φις καλωδίου φόρτισης 5 Φις καλωδίου φόρτισης 12

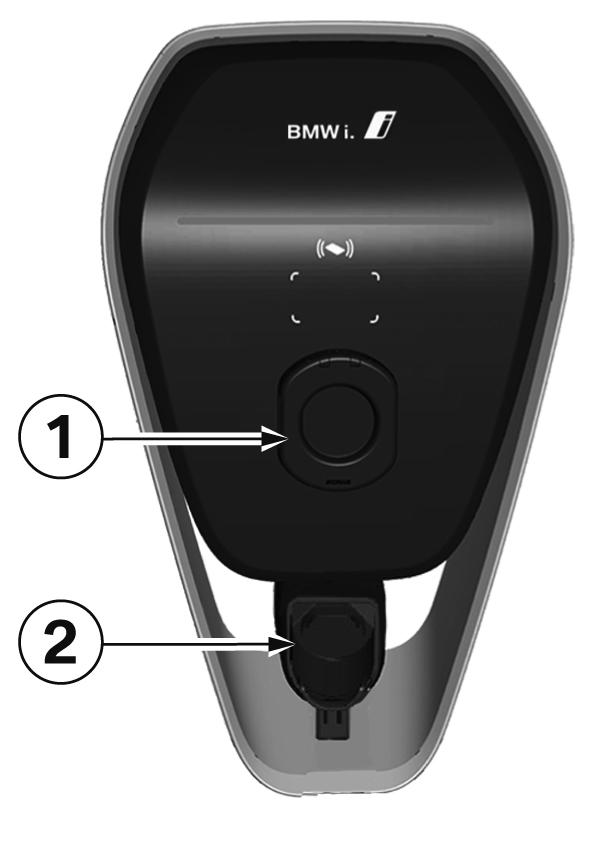

13 Παραλλαγή με υποδοχή φόρτισης (μόνο Γαλλία και Ιταλία) Η παραλλαγή με υποδοχή φόρτισης παρέχει τις ίδιες λειτουργίες όπως η παραλλαγή με καλώδιο φόρτισης. Το Wallbox διαθέτει, ανάλογα με τη χώρα, υποδοχή φόρτισης με Shutter (πρόσθετη προστασία επαφής). 1 Υποδοχή φόρτισης με Shutter 2 Βάση για φις καλωδίου φόρτισης Υπόδειξη Δεν περιέχεται καλώδιο φόρτισης, απαιτείται ξεχωριστό καλώδιο φόρτισης. Έναρξη διαδικασίας φόρτισης Απαιτείται εξουσιοδότηση RFID: Σε ένα Wallbox με ενεργοποιημένη λειτουργία RFID, ακολουθήστε τις οδηγίες στο κεφάλαιο Εξουσιοδότηση RFID. Σε κατάσταση αδράνειας ή μετά από επιτυχημένη εξουσιοδότηση το LED κατάστασης ανάβει σταθερά μπλε. Συνδέστε τώρα το αυτοκίνητο, αν έχει αποσυνδεθεί, στο Wallbox. Ενώ γίνεται προσπάθεια να ασφαλιστεί μηχανικά το φις καλωδίου φόρτισης (παραλλαγή με υποδοχή φόρτισης) και εκτελούνται εσωτερικοί αυτοέλεγχοι, η LED κατάστασης ανάβει για αρκετά δευτερόλεπτα πορτοκαλί. Μετά από επιτυχημένο αυτοέλεγχο το LED κατάστασης ανάβει ξανά μπλε. Το αυτοκίνητο έχει συνδεθεί και εξουσιοδοτηθεί σωστά. Η διαδικασία μπορεί από αυτήν τη χρονική στιγμή να ξεκινήσει από το αυτοκίνητο. EL Όταν είναι ενεργή η διαδικασία φόρτισης το LED κατάστασης εναλλάσσεται σε αποχρώσεις του μπλε. Η διαδικασία φόρτισης ξεκινά από το αυτοκίνητο και μπορεί να ξεκινήσει καθυστερημένα σε συνάρτηση με τη ρύθμιση στο αυτοκίνητο. 13

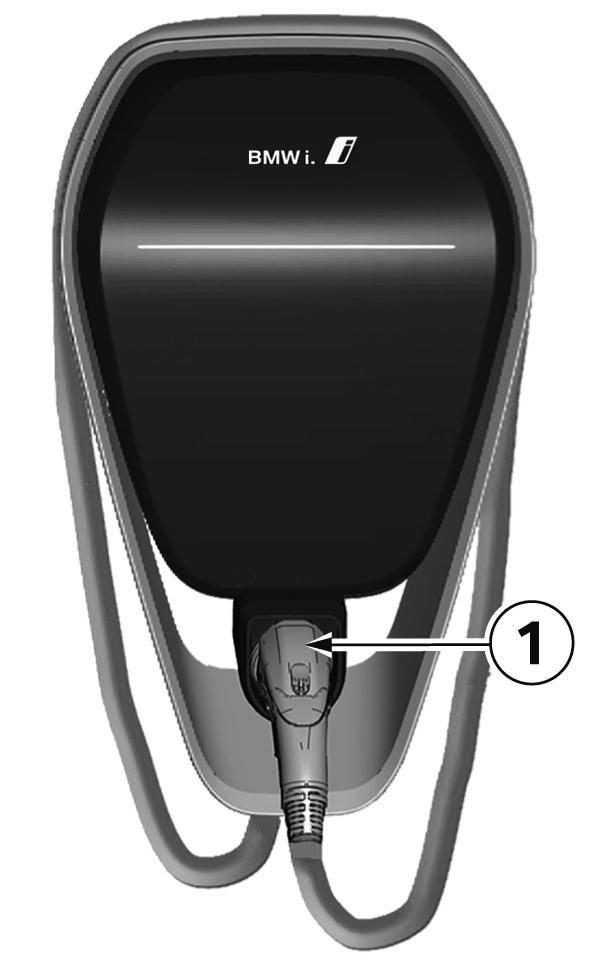

14 Ολοκλήρωση διαδικασίας φόρτισης Η διαδικασία φόρτισης ολοκληρώνεται μέσω απασφάλισης του αυτοκίνητου και αποσύνδεσης του καλωδίου φόρτισης. Για περισσότερες λεπτομέρειες, ανατρέξτε στις οδηγίες του κατασκευαστή του αυτοκινήτου. Η διαδικασία φόρτισης μπορεί επίσης να ολοκληρωθεί μέσω αποσύνδεσης με τη χρησιμοποιούμενη για την εξουσιοδότηση κάρτα RFID. 1. Αποσυνδέστε και τυλίξτε το καλώδιο φόρτισης γύρω από το Wallbox. Φυλάξτε το καλώδιο φόρτισης 1. Τυλίξτε το καλώδιο φόρτισης γύρω από το Wallbox. 2. Τοποθετήστε το φις καλωδίου φόρτισης για ασφαλή φύλαξη μέσα στη βάση για φις καλωδίου φόρτισης 1. Υπόδειξη Ανάλογα με την έκδοση του Wallbox η εικόνα μπορεί να διαφέρει από την παρουσιαζόμενη μορφή. 14

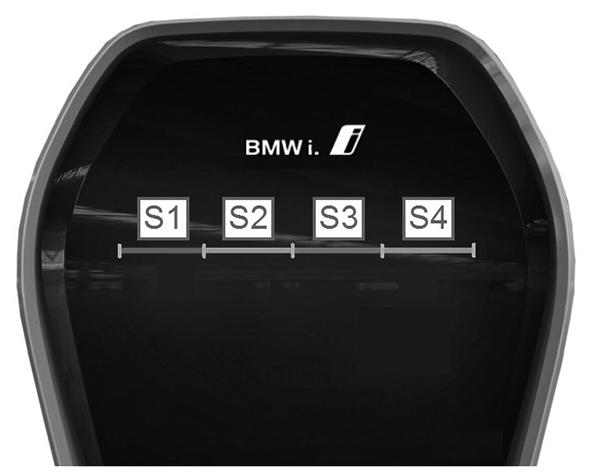

15 Πληροφορίες LED κατάστασης Τμήματα LED κατάστασης Το LED κατάστασης πληροφορεί για την τρέχουσα κατάσταση λειτουργίας του Wallbox. Αποτελείται από 4 τμήματα, S1 έως S4, τα οποία μπορούν να ανάβουν ή να αναβοσβήνουν μαζί ή μεμονωμένα σε διαφορετικά χρώματα. Το LED κατάστασης είναι ορατό μόνο με ενεργοποιημένη ηλεκτρική τροφοδοσία και αποκρύπτεται αν το Wallbox δεν έχει ακόμη εξουσιοδοτηθεί. Αν δεν αναφέρεται διαφορετικά, ανάβουν και τα 4 τμήματα μαζί. Περιορισμένο ρεύμα φόρτισης λόγω επιτήρησης οικιακής σύνδεσης Αν χρησιμοποιείται η λειτουργία "Επιτήρηση οικιακής σύνδεσης", τα τμήματα S1 και S2 του LED κατάστασης εναλλάσσονται σε αποχρώσεις του πορτοκαλί, αν χαθεί η σύνδεση με το μετρητή ενέργειας. Το ρεύμα φόρτισης μειώνεται στα 10 Α, μέχρι να αποκατασταθεί ξανά η σύνδεση με το μετρητή ενέργειας. Απενεργοποίηση θερμοκρασίας Αν ξεπεραστεί το επιτρεπτό όριο θερμοκρασίας του Wallbox, η διαδικασία φόρτισης διακόπτεται προσωρινά και τα τμήματα S3 και S4 του LED κατάστασης εναλλάσσονται σε αποχρώσεις του πορτοκαλί. Μετά τη φάση ψύξης η διαδικασία φόρτισης συνεχίζεται ξανά αυτόματα. Κατάσταση θέσης σε λειτουργία Με ενεργοποιημένη την κατάσταση θέσης σε λειτουργία, ανάβουν τα τμήματα S2 και S3 του LED κατάστασης πορτοκαλί. Βλάβες Sind Fehler aufgetreten, werden diese mit Hilfe der Status-LED und speziellen Farbcodes signalisiert. Details siehe Kapitel Αντιμετώπιση προβλημάτων. Μετά τη σύνδεση σε δίκτυο, μπορείτε να χειριστείτε το BMW i Wallbox μέσω της εφαρμογής BMW iv. Αυτή η λειτουργία μπορεί να χρησιμοποιηθεί μόνο από το σχετικό δίκτυο, ενώ δεν είναι δυνατός ο χειρισμός μέσω διαδικτύου. 15 EL Εφαρμογή BMW iv

16 Με την εφαρμογή BMW iv μπορείτε, π.χ. να ξεκινήσετε και να διακόψετε τη διαδικασία φόρτισης. Επίσης, έχετε τη δυνατότητα να αλλάξετε την ένταση ρεύματος σε μια διαδικασία φόρτισης που βρίσκεται σε εξέλιξη. Δεν είναι δυνατή η άμεση ανταλλαγή δεδομένων ή πληροφοριών μεταξύ της εφαρμογής BMW iv και του BMW Digital Charging Service (BMW DCS). Η χειροκίνητη παρέμβαση σε ρυθμισμένες διαδικασίες φόρτισης ή προγράμματα φόρτισης ενδέχεται να προκαλέσει μείωση της απόδοσης λειτουργίας του DCS. Για τις τρέχουσες δυνατότητες και τις περιγραφές, μεταβείτε στο εκάστοτε κατάστημα εφαρμογών. Η εφαρμογή BMW iv έχει αναπτυχθεί για λειτουργικά συστήματα ios και Android και διατίθεται στο itunes Store και στο Google Play Store. Πρόσθετες ή ενημερωμένες πληροφορίες για την εφαρμογή BMW iv διατίθενται στον ιστότοπο υπηρεσιών για προϊόντα φόρτισης της BMW i, στη διεύθυνση 16

17 ΕΞΟΥΣΙΟΔΟΤΗΣΗ Κατά την παράδοση είναι ενεργοποιημένη η λειτουργία εξουσιοδότησης. Οι παρεχόμενες κάρτες RFID είναι προγραμματισμένες από το εργοστάσιο. Κάρτες RFID Οι τέσσερις παρεχόμενες κάρτες RFID χρησιμοποιούνται για την εξουσιοδότηση των χρηστών στο Wallbox. Όλες οι κάρτες RFID έχουν διαφορετικά χρώματα, τα οποία σε περίπτωση εκ των υστέρων τοποθέτησης της μονάδας επικοινωνίας μπορούν να αντιστοιχιστούν επίσης σε ένα αυτοκίνητο στο BMW DCS (BMW Digital Charging Service). 1 Κάρτα Master RFID (λευκή) 2 Κάρτα χρήστη RFID (κόκκινη, πράσινη, μπλε) Εξουσιοδότηση RFID Ο αισθητήρας RFID χρησιμοποιείται για την ανέπαφη εξουσιοδότηση ενός χρήστη για τη φόρτιση στο Wallbox με κάρτες RFID κατά ISO14443 και ISO EL 1 LED κατάστασης 2 Ένδειξη κατάστασης RFID 3 Περιοχή ανάγνωσης RFID 17

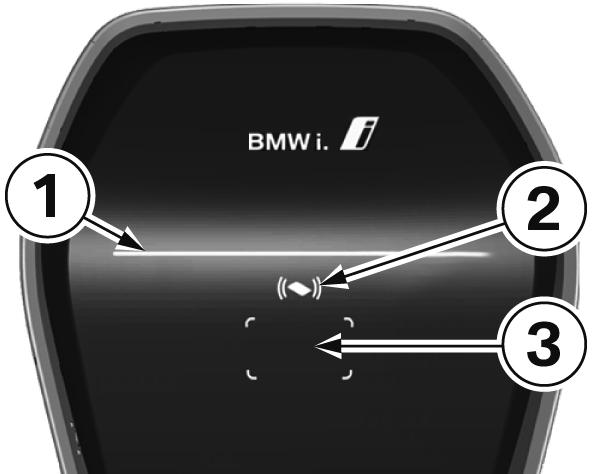

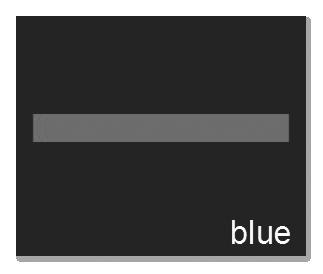

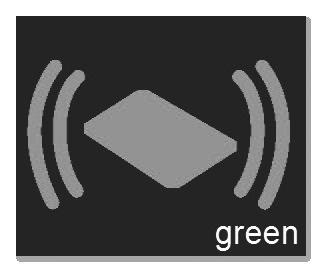

18 Απαιτείται εξουσιοδότηση Η ένδειξη κατάστασης RFID 2 και το πλαίσιο της περιοχής ανάγνωσης RFID 3 εναλλάσσονται σε αποχρώσεις του λευκού. 1. Κρατήστε την κάρτα RFID μπροστά από την περιοχή ανάγνωσης RFID 3. Εξουσιοδότηση επιτυχημένη Μια επιτυχημένη εξουσιοδότηση σηματοδοτείται μέσω αυξανόμενης ακολουθίας ήχων και η ένδειξη κατάστασης RFID 2 ανάβει για 2 δευτερόλεπτα πράσινη. Εξουσιοδότηση αποτυχημένη Μια λανθασμένη εξουσιοδότηση σηματοδοτείται μέσω μειούμενης ακολουθίας ήχων και η ένδειξη κατάστασης RFID 2 ανάβει για 2 δευτερόλεπτα κόκκινη. Διαδικασία φόρτισης εγκεκριμένη Αν μετά από επιτυχημένη εξουσιοδότηση η διαδικασία φόρτισης δεν ξεκινήσει εντός 60 δευτερολέπτων, η έγκριση ακυρώνεται αυτόματα. Το LED κατάστασης 1 ανάβει μπλε κατά τη διάρκεια του χρόνου έγκρισης. Εντός αυτού του χρόνου δεν είναι δυνατή η ενεργοποίηση ή απενεργοποίηση με μια άλλη κάρτα. 1. Συνδέστε τώρα το αυτοκίνητο. Η διαδικασία μπορεί από αυτήν τη χρονική στιγμή να ξεκινήσει από το αυτοκίνητο. Διαμόρφωση λειτουργίας εξουσιοδότησης Υπόδειξη Η λειτουργία εξουσιοδότησης του Wallbox μπορεί να απενεργοποιηθεί. Για την απενεργοποίηση της λειτουργίας εξουσιοδότησης ή τη διαγραφή των καρτών χρηστών απαιτείται η αφαίρεση του καλύμματος περιβλήματος και του καλύμματος του πίνακα συνδέσεων του Wallbox για πρόσβαση στο πλήκτρο Service. Υπόδειξη Για τη διαμόρφωση της λειτουργίας εξουσιοδότησης δεν επιτρέπεται να είναι συνδεδεμένο κάποιο ηλεκτρικό αυτοκίνητο. 18

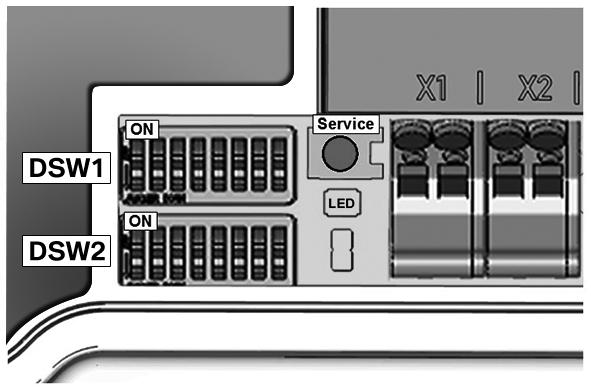

19 Πλήκτρο Service Υποδείξεις για το άνοιγμα του καλύμματος: Κίνδυνος ζημιάς! Τα ηλεκτρονικά εξαρτήματα μπορεί να υποστούν ζημιά από επαφή! Πριν το χειρισμό των εξαρτημάτων πραγματοποιήστε ηλεκτρική εκφόρτιση αγγίζοντας ένα μεταλλικό, γειωμένο αντικείμενο! Πριν το άνοιγμα των καλυμμάτων πρέπει να ολοκληρωθεί η διαδικασία φόρτισης που βρίσκεται σε εξέλιξη και να αποσυνδεθεί το αυτοκίνητο. 1. Αφαιρέστε το κάλυμμα περιβλήματος. Ανατρέξτε στο κεφάλαιο Αφαίρεση καλύμματος περιβλήματος. 2. Αφαιρέστε το κάλυμμα του πίνακα συνδέσεων (ανατρέξτε στο κεφάλαιο Αφαίρεση καλύμματος του πίνακα συνδέσεων), για να αποκτήσετε πρόσβαση στο πλήκτρο Service. Προγραμματισμός κάρτας Master RFID 1. Πατήστε το πλήκτρο Service μέχρι τον 2ο ήχο σηματοδότησης (περίπου 6 δευτερόλεπτα). Όλες οι ήδη αποθηκευμένες κάρτες RFID (συμπεριλαμβανομένης της κάρτας Master) διαγράφονται τώρα και εκτελείται αυτόματη επανεκκίνηση. EL 2. Κρατήστε μετά την επανεκκίνηση, όταν εμφανιστεί η περιοχή ανάγνωσης RFID, εντός 60 δευτερολέπτων, την κάρτα Master RFID που πρόκειται να προγραμματιστεί, μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. Η κάρτα Master RFID έχει τώρα προγραμματιστεί. Φυλάξτε την σε ασφαλές μέρος. Η κάρτα Master RFID μπορεί να προγραμματιστεί επίσης για την εξουσιοδότηση μιας διαδικασίας φόρτισης. 19

20 Προγραμματισμός περαιτέρω κάρτας χρήστη RFID Υπόδειξη Η ακόλουθη διαδικασία δεν είναι δυνατή με συνδεδεμένο αυτοκίνητο. Υπόδειξη Μπορούν να προγραμματιστούν συνολικά 20 κάρτες στο Wallbox. 1. Ολοκληρώστε μια διαδικασία φόρτισης σε εξέλιξη και αποσυνδέστε το αυτοκίνητο από το Wallbox. 2. Κρατήστε την κάρτα Master RFID μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. 3. Κρατήστε εντός 5 δευτερολέπτων τη νέα κάρτα χρήστη RFID μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. Η ένδειξη κατάστασης αλλάζει σε πορτοκαλί. 4. Κρατήστε ξανά, για επιβεβαίωση, εντός 5 δευτερολέπτων την κάρτα Master RFID μπροστά από την περιοχή ανάγνωσης RFID και περιμένετε για τον ήχο σηματοδότησης. Η κάρτα χρήστη RFID έχει τώρα προγραμματιστεί και η ένδειξη κατάστασης RFID αλλάζει ξανά σε λευκό. Διαγραφή όλων των καρτών RFID στη μνήμη 1. Πατήστε το πλήκτρο Service μέχρι τον 2ο ήχο σηματοδότησης (περίπου 6 δευτερόλεπτα). Όλες οι αποθηκευμένες κάρτες RFID (συμπεριλαμβανομένης της κάρτας Master) διαγράφονται τώρα και εκτελείται αυτόματη επανεκκίνηση. 2. Ξεκινήστε τώρα ξανά τον προγραμματισμό της κάρτας Master RFID, αν η λειτουργία RFID πρόκειται να συνεχίσει να παραμένει ενεργοποιημένη. Απενεργοποίηση λειτουργίας RFID 1. Πατήστε το πλήκτρο Service μέχρι τον 2ο Ήχος σηματοδότησης. Όλες οι αποθηκευμένες κάρτες RFID (συμπεριλαμβανομένης της κάρτας Master) διαγράφονται τώρα και εκτελείται αυτόματη επανεκκίνηση. 2. Η λειτουργία RFID απενεργοποιείται, αν για τα επόμενα 60 δευτερόλεπτα δεν τοποθετηθεί καμία κάρτα RFID μπροστά από την περιοχή ανάγνωσης. Μετά την απενεργοποίηση σβήνει η ένδειξη κατάστασης RFID. 20

21 ΔΙΑΜΟΡΦΩΣΗ Αυτή η ετικέτα διαμόρφωσης περιέχεται σε μια σακούλα μαζί με τις κάρτες RFID. Υπόδειξη Φυλάξτε αυτήν την ετικέτα σε ασφαλές μέρος. Διεπαφή ιστού Το Wallbox διαθέτει ενσωματωμένο διακομιστή ιστού και μπορεί να εμφανίζει πληθώρα πληροφοριών (πληροφορίες κατάστασης, τιμές μέτρησης, πληροφορίες αρχείου καταγραφής). Εδώ η αλλαγή ρυθμίσεων δεν είναι δυνατή. Υπόδειξη Μέσω της διεπαφής ιστού μπορεί, μεταξύ άλλων, να ελεγχθεί αν οι τιμές για τον εγκατεστημένο μετρητή για την επιτήρηση οικιακής σύνδεσης μπορούν να διαβαστούν σωστά. Υπόδειξη EL Η διεύθυνση IP του Wallbox διαμορφώθηκε σύμφωνα με τις οδηγίες εγκατάστασης και σε περίπτωση ρύθμισης "DHCP" πρέπει να αναγνωριστεί π.χ. από το δρομολογητή του δικτύου σας. 21

22 Κλήση διεπαφής ιστού 1. Εισαγάγετε στη γραμμή διευθύνσεων του προγράμματος περιήγησής σας τη διεύθυνση IP ή το όνομα DNS του Wallbox που έχει αντιστοιχιστεί από τον δρομολογητή σας. Παράδειγμα: 22

23 ΒΛΑΒΕΣ Υπόδειξη Πρόσθετες ή ενημερωμένες πληροφορίες όπως οδηγίες χειρισμού και εγκατάστασης διατίθενται στην ιστοσελίδα Υπόδειξη Αν ο χρωματικός κωδικός δεν αναφέρεται εδώ, παρακαλούμε απευθυνθείτε στο BMW Service. Αντιμετώπιση προβλημάτων ΠΡΟΒΛΗΜΑ Πιθανή αιτία Το LED κατάστασης δεν ανάβει 1. Δεν υπάρχει τροφοδοσία τάσης ελέγξτε τον αντιηλεκτροπληξιακό διακόπτη και το διακόπτη κυκλώματος της γραμμής και ενδεχομένως ενεργοποιήστε τα. 2. Βλάβη στο Wallbox Επικοινωνήστε ενδεχομένως με το συνεργάτη Service της περιοχής σας. Η διαδικασία φόρτισης δεν ξεκινά 1. Το φις καλωδίου φόρτισης δεν έχει εισαχθεί σωστά αποσυνδέστε το φις καλωδίου φόρτισης και συνδέστε το ξανά. 2. Το αυτοκίνητο δεν χρειάζεται ενέργεια ή δεν παρουσιάζει σφάλμα ελέγξτε το αυτοκίνητο. 3. Η εξουσιοδότηση δεν εκτελέστηκε σωστά Ακολουθήστε τις οδηγίες στο εγχειρίδιο. 4. Το αυτοκίνητο έχει προγραμματιστεί σε μεταγενέστερη χρονική στιγμή για τη φόρτιση. 1. Η τοπική επιτήρησης οικιακής σύνδεσης του Wallbox είναι ενεργή λόγω αυξημένης ηλεκτρικής κατανάλωσης στην οικία. 2. Λείπει έγκριση, καθυστερημένη έναρξη φόρτισης ή περιορισμένο ρεύμα φόρτισης μέσω της εφαρμογής iv. 3. Λείπει έγκριση ή υπάρχει περιορισμένο ρεύμα φόρτισης από το σύστημα ελέγχου οικίας SmartHome. EL Το αυτοκίνητο δεν έχει φορτιστεί πλήρως / αυξημένη διάρκεια φόρτισης 23

24 Το αυτοκίνητο δεν έχει φορτιστεί πλήρως / αυξημένη διάρκεια φόρτισης 4. Λανθασμένες ρυθμίσεις αυτοκινήτου, όπως π.χ. κατάσταση φόρτισης ή ώρα αναχώρησης. Το φις καλωδίου φόρτισης δεν μπορεί να αποσυνδεθεί 1. Η διαδικασία φόρτισης δεν ολοκληρώθηκε από το αυτοκίνητο ολοκληρώστε τη διαδικασία φόρτισης σύμφωνα με τις οδηγίες του κατασκευαστή του αυτοκινήτου. 5. Μείωση ρεύματος λόγω πολύ υψηλής θερμοκρασίας από το αυτοκίνητο ή το Wallbox προστατεύστε το αυτοκίνητο ή το Wallbox κατά τη διάρκεια της διαδικασίας φόρτισης από άμεση ηλιακή ακτινοβολία (στέγαστρο αυτοκινήτων, γκαράζ). Εκτελέστε οπτικό έλεγχο της διάταξης φις για ακαθαρσίες, φθορά ή ζημιά. Ενδεχομένως επικοινωνήστε με το συνεργάτη Service της περιοχής σας. 2. Το φις καλωδίου φόρτισης ενδεχομένως δεν μπορεί να απασφαλιστεί, όταν τραβιέται Πιέστε προς τα μέσα το φις καλωδίου φόρτισης και απασφαλίστε το ξανά στο αυτοκίνητο. Το LED κατάστασης αναβοσβήνει 1. Βλάβη Ελέγξτε πρώτα τις πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης. Ανατρέξτε στο κεφάλαιο κόκκινο (ή τμήματα του LED Πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης. κατάστασης αναβοσβήνουν Απενεργοποιήστε την τάση τροφοδοσίας του Wallbox κόκκινα σε συνδυασμό με λευκό ή με την αντίστοιχη διάταξη απομόνωσης δικτύου. μπλε) Αποσυνδέστε το καλώδιο φόρτισης και ενεργοποιήστε ξανά την τάση τροφοδοσίας. Το LED κατάστασης ανάβει σταθερά κόκκινο 1. Το Wallbox δεν μπορεί να απενεργοποιήσει την τάση στο καλώδιο φόρτισης Εκκινήστε ξανά το Wallbox. Αν το πρόβλημα εξακολουθεί να υπάρχει, αποσυνδέστε το Wallbox από το ρεύμα και αντικαταστήστε το. 2. Δεν έχει συνδεθεί αγωγός προστασίας Συνδέστε σωστά τον αγωγό προστασίας. 3. Πολύ υψηλή αντίσταση σύνδεσης αγωγού προστασίας Συνδέστε σωστά τον αγωγό προστασίας. 4. Η δοκιμή CCID ήταν επιτυχής - Αν το πρόβλημα εξακολουθεί να υπάρχει, αντικαταστήστε το Wallbox. Επαναφορά σφάλματος Αν κατά τη διάρκεια της διαδικασίας σύνδεσης ή φόρτισης παρουσιαστεί διακοπή, το Wallbox προσπαθεί να ξεκινήσει ξανά αυτόματα τη διαδικασία (μέγ. 5 φορές). 24

25 Αν η διαδικασία φόρτισης δεν μπορεί να ξεκινήσει, αυτή πρέπει να επιβεβαιωθεί μέσω κανονικής ολοκλήρωσής της ή ενδεχομένως μέσω επανεκκίνησης του Wallbox. Αν το σφάλμα παρουσιαστεί επανειλημμένα χωρίς κατανοητές αιτίες παρακαλούμε επικοινωνήστε με τον συνεργάτη Service της περιοχής σας. Πιθανές αιτίες σφαλμάτων σε περίπτωση βλάβης Γενικά σφάλματα (παρουσιάζονται στα χρώματα κόκκινο/λευκό) Σφάλμα 1 [0001] "λευκό / λευκό / λευκό / κόκκινο" 1. Το αυτοκίνητο αποσυνδέθηκε ξανά κατά τη διάρκεια του αυτοελέγχου του Wallbox (το LED κατάστασης ανάβει πορτοκαλί). 2. Το φις καλωδίου φόρτισης αποσυνδέθηκε κατά τη διάρκεια της διαδικασίας φόρτισης: Το φις καλωδίου φόρτισης δεν ήταν σωστά ασφαλισμένο Αποσυνδέστε το φις καλωδίου φόρτισης και συνδέστε το σωστά, προσέχοντας τη σωστή ασφάλιση. "λευκό / λευκό / κόκκινο / λευκό" Σφάλμα 2 [0010] μόνο στην παραλλαγή με υποδοχή φόρτισης Δεν αναγνωρίστηκε καλώδιο ταχείας φόρτισης BMW: Αποσυνδέστε και συνδέστε ξανά το καλώδιο ταχείας φόρτισης, ενδεχομένως αναθέστε τον έλεγχο στο συνεργείο. "λευκό / λευκό / πορτοκαλί / πορτοκαλί" Απενεργοποίηση λόγω θερμοκρασίας: Η επιτρεπτή θερμοκρασία στο Wallbox ξεπεράστηκε. Μετά από σύντομη εμφάνιση των χρωματικών κωδικών τα τμήματα S3 και S4 του LED κατάστασης αναβοσβήνουν πορτοκαλί μέχρι να κρυώσει το Wallbox. 25 EL Σφάλμα 3 [0011]

26 "λευκό / κόκκινο / λευκό / λευκό" Σφάλμα 4 [0100] μόνο στην παραλλαγή με υποδοχή φόρτισης Το φις καλωδίου φόρτισης δεν μπόρεσε να ασφαλίσει: Αποσυνδέστε και συνδέστε γρήγορα το φις καλωδίου φόρτισης, ενδεχομένως αναθέστε τον έλεγχο στο συνεργείο. Σφάλμα 5 [0101] "λευκό / κόκκινο / λευκό / κόκκινο" Το Wallbox δεν αναγνώρισε ηλεκτρικό ή υβριδικό Plug-in αυτοκίνητο, αλλά μη επιτρεπτό καταναλωτή: Επιτρέπεται η φόρτιση μόνο ηλεκτροκίνητων αυτοκινήτων που συμμορφώνονται με τα πρότυπα. Απομακρύνετε τον μη επιτρεπτό καταναλωτή και ξεκινήστε ξανά τη διαδικασία φόρτισης. Σφάλμα 8 [1000] "κόκκινο / λευκό / λευκό / λευκό" Το φις καλωδίου φόρτισης στο Wallbox μεταδίδει μη έγκυρη κατάσταση: Σφάλμα υλικού του καλωδίου Αποσυνδέστε το φις καλωδίου φόρτισης και συνδέστε το σωστά, ενδεχομένως αντικαταστήστε το καλώδιο. Σφάλματα της μονάδας ισχύος (παρουσιάζονται στα χρώματα κόκκινο/ μπλε) Σφάλμα 8001 [0001] "μπλε / μπλε / μπλε / κόκκινο" 26 Δεν είναι δυνατή η ενεργοποίηση της τάσης φόρτισης. Εσωτερικό σφάλμα διαδικασίας ή ελαττωματικό υλικό: Συνδέστε ξανά το αυτοκίνητο ή επανεκκινήστε το Wallbox. Αν το πρόβλημα παρουσιάζεται ξανά, επικοινωνήστε με το τμήμα Service.

27 Σφάλμα 8002 [0010] "μπλε / μπλε / κόκκινο / μπλε" Τάση εισόδου εκτός της επιτρεπτής περιοχής. Πολύ μικρή διατομή ή πολύ μεγάλο μήκος καλωδίου: Μειώστε την προεπιλογή ρεύματος ή αναθέστε σε ηλεκτρολόγο την ενίσχυση του καλωδίου εισόδου. Όρια τάσης (ελάχ. - μέγ.): 160 V V Ενδεχομένως ρωτήστε τον πάροχο ηλεκτρικής ενέργειας για τις μέγιστες ανοχές τάσης στο δίκτυο. Σφάλμα 4003 [0011] "μπλε / μπλε / κόκκινο / κόκκινο" Αναγνωρίστηκε υπερένταση στο αυτοκίνητο: Το αυτοκίνητο δεν διατηρήθηκε στο μέγιστο ρεύμα και απενεργοποιήθηκε αν το πρόβλημα εξακολουθεί να υπάρχει, αναθέστε τον έλεγχο του αυτοκινήτου στο συνεργείο. Σφάλμα 8005 [0101] Επιτήρηση ρεύματος διαρροής: Κατά τον αυτοέλεγχο διαπιστώθηκε σφάλμα ή ενεργοποιήθηκε η επιτήρηση λόγω πολύ υψηλού ρεύματος διαρροής. Ελέγξτε το καλώδιο φόρτισης για ζημιές ή συσσώρευση νερού στο φις. Μια ενεργοποίηση είναι ενδεχομένως δυνατή και λόγω κεραυνού στην περιοχή. EL "μπλε / κόκκινο / μπλε / κόκκινο" 27

28 Σφάλμα 8007 [0111] "μπλε / κόκκινο / κόκκινο / κόκκινο" 28 Επιτήρηση ασφαλείας: Αναγνωρίστηκε πρόβλημα σχετικά με το εσωτερικό κύκλωμα ασφαλείας. Ενδεχομένως δεν μπόρεσαν να ανοίξουν οι επαφές του ρελέ φόρτισης. Σε αυτήν την κατάσταση το Wallbox δεν μπορεί να πραγματοποιήσει καμία προσπάθεια εκ νέου ενεργοποίησης. Πρέπει να γίνει επανεκκίνηση του Wallbox στην πλευρά του δικτύου. Σε ορισμένες περιπτώσεις το σφάλμα μπορεί να οφείλεται σε πρόβλημα στο λογισμικό. Μια ενημέρωση λογισμικού μπορεί να αποκαταστήσει το σφάλμα. Ανατρέξτε στο κεφάλαιο ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ. Αν η συσκευή εξακολουθεί να εμφανίζει σφάλμα μετά από επιτυχημένη ενημέρωση, παρακαλούμε επικοινωνήστε με το συνεργάτη Service της περιοχής σας.

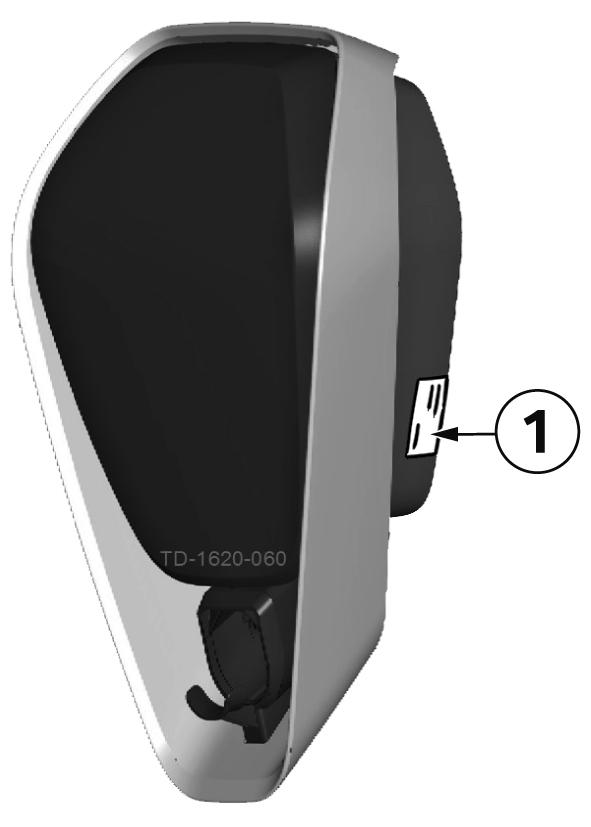

29 ΣΥΝΤΗΡΗΣΗ Καθαρισμός ΠΡΟΣΟΧΗ Κίνδυνος ζημιάς! Αποφύγετε πιθανές ζημιές από: δραστικούς διαλύτες και δραστικά καθαριστικά λειαντικά υλικά καθαρισμό με ψεκαζόμενο νερό, π.χ. πλυστικά συστήματα υψηλής πίεσης πολύ υψηλή πίεση Προσέξτε τις υποδείξεις για το καθαριστικό. Καθαρίστε το περίβλημα στο Wallbox αν χρειάζεται με ένα υγρό πανί. Οι σκληρές ακαθαρσίες μπορούν να απομακρυνθούν με ένα ήπιο καθαριστικό χωρίς διαλύτες και χωρίς λειαντικές ιδιότητες. Υπόδειξη Συνιστάται να χρησιμοποιείτε δοκιμασμένα καθαριστικά και μέσα φροντίδας από την BMW: Ειδικό καθαριστικό ματ χρώματος με τον αριθμό Καθαριστικό γυάλινων επιφανειών για επιφάνεια υψηλής γυαλάδας με τον αριθμό Συντήρηση και καθαρισμός Αν έχετε ερωτήσεις ή προβλήματα παρακαλούμε απευθυνθείτε στην εταιρεία που έχει αναλάβει την εκτέλεση της ηλεκτρικής εγκατάστασης. Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο προσωπικό. Πριν απευθυνθείτε στο συνεργάτη Service της περιοχής σας: 1. Ελέγξτε τα μέτρα αντιμετώπισης σφαλμάτων σε αυτό το εγχειρίδιο και στο εγχειρίδιο του αυτοκινήτου σας. EL 2. Σημειώστε την παραλλαγή μοντέλου και τον αριθμό σειράς. Η πινακίδα τύπου 1 βρίσκεται στη δεξιά πλευρά του Wallbox. 29

30 ΑΠΟΡΡΙΨΗ Μόλις η συσκευή τεθεί εκτός λειτουργίας με τον ενδεδειγμένο τρόπο, αναθέστε την απόρριψή της στο τμήμα Service ή απορρίψτε την τηρώντας όλες τις τρέχουσες ισχύουσες προδιαγραφές απόρριψης. Υπόδειξη απόρριψης Το σύμβολο του διαγεγραμμένου κάδου απορριμμάτων σημαίνει ότι ηλεκτρικές και ηλεκτρονικές συσκευές πρέπει να απορρίπτονται ξεχωριστά από τα γενικά οικιακά απορρίμματα. Υποδείξεις βρίσκονται πάνω στο προϊόν, στις οδηγίες χρήσης ή πάνω στη συσκευασία. Τα υλικά είναι ανακυκλώσιμα σύμφωνα με τη σήμανση. Με την επαναχρησιμοποίηση, την αξιοποίηση των υλικών ή άλλες μορφές αξιοποίησης χρησιμοποιημένων συσκευών συμβάλλουμε σημαντικά στην προστασία του περιβάλλοντος. 30

31 ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ Το λογισμικό μπορεί επίσης να ενημερωθεί μέσω αυτής της διεπαφής ιστού. Για περισσότερες πληροφορίες ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ. Η ενημέρωση μπορεί επίσης να εγκατασταθεί μέσω σύνδεσης USB στη συσκευή. Για λεπτομερείς οδηγίες σχετικά με τη συνιστώμενη διαδικασία, μεταβείτε στον ιστότοπο υπηρεσιών για προϊόντα φόρτισης της BMW i ( EL Η λήψη του πιο πρόσφατου λογισμικού μπορεί να πραγματοποιηθεί από το διαδίκτυο στη διεύθυνση Ένα νέο λογισμικό μπορεί π.χ. να λαμβάνει υπόψη νέα πρότυπα ή τη συμβατότητα με νέα ηλεκτρικά ή υβριδικά Plug-in αυτοκίνητα. 31

32 ΣΕΛΙΔΑ ΠΛΗΡΟΦΟΡΙΩΝ ΠΡΟΪΟΝΤΩΝ Ο παρών τηλεπικοινωνιακός εξοπλισμός πληροί τις απαιτήσεις NTC. 32

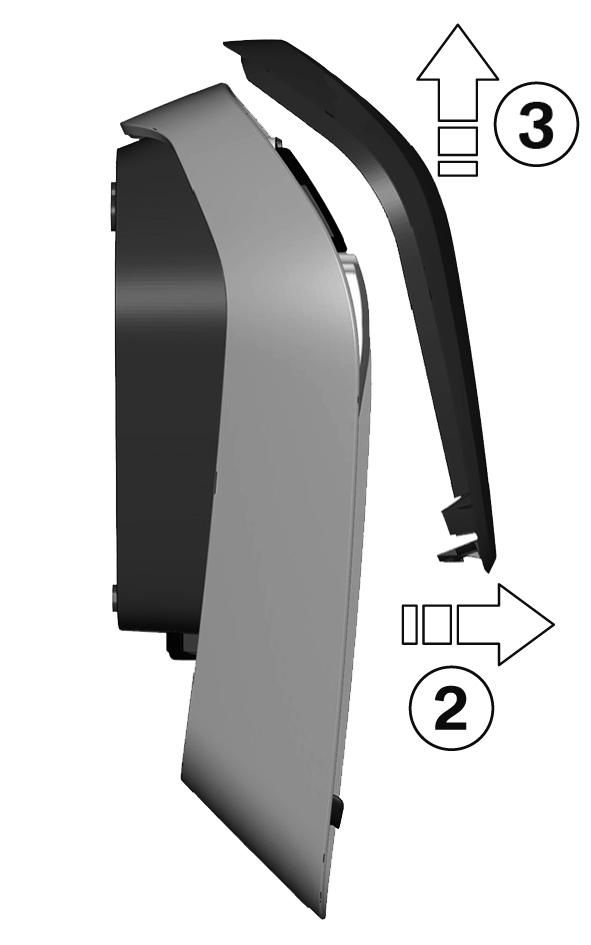

33 ΠΕΡΙΒΛΗΜΑ Υπόδειξη Αυτό το κεφάλαιο είναι σχετικό μόνο αν γίνεται σαφής παραπομπή σε αυτό το εγχειρίδιο. Αφαίρεση καλύμματος περιβλήματος 1. Πιέστε στην κάτω πλευρά του Wallbox τις δυο ασφάλειες 1 του καλύμματος περιβλήματος προς τα πάνω. Το κάλυμμα περιβλήματος πρέπει να τινάζεται κάτω ελαφρά προς τα έξω. 2. Περιστρέψτε το κάλυμμα περιβλήματος στην κάτω πλευρά ελαφρά προς τα εμπρός Ξεκρεμάστε τώρα το κάλυμμα περιβλήματος προς τα πάνω 3. EL Υπόδειξη Φυλάξτε το κάλυμμα περιβλήματος στη συσκευασία για να αποφευχθούν γρατσουνιές ή άλλες ζημιές. 33

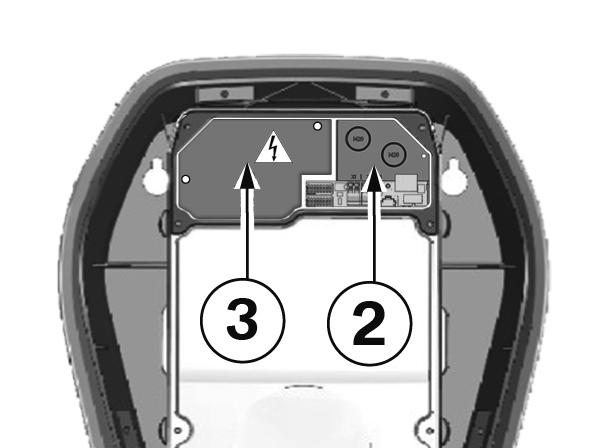

34 Αφαίρεση καλύμματος του πίνακα συνδέσεων ΗΕ Κίνδυνος ζημιάς! Τα ηλεκτρονικά εξαρτήματα μπορεί να υποστούν ζημιά από επαφή! Πριν το χειρισμό των εξαρτημάτων πραγματοποιήστε ηλεκτρική εκφόρτιση αγγίζοντας ένα μεταλλικό, γειωμένο αντικείμενο! 1. Λύστε τις τέσσερις βίδες με τις οποίες είναι στερεωμένο το κάλυμμα του πίνακα συνδέσεων 1. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος από την ηλεκτρική ενέργεια! Το κάλυμμα ακροδεκτών 3, δίπλα από τον πίνακα συνδέσεων 2, επιτρέπεται να αφαιρεθεί μόνο από ηλεκτρολόγους με αντίστοιχη εκπαίδευση, πιστοποίηση και αρμοδιότητα! 2. Αφαιρέστε το κάλυμμα του πίνακα συνδέσεων. Ο πίνακας συνδέσεων 2 είναι τώρα προσβάσιμος. 34

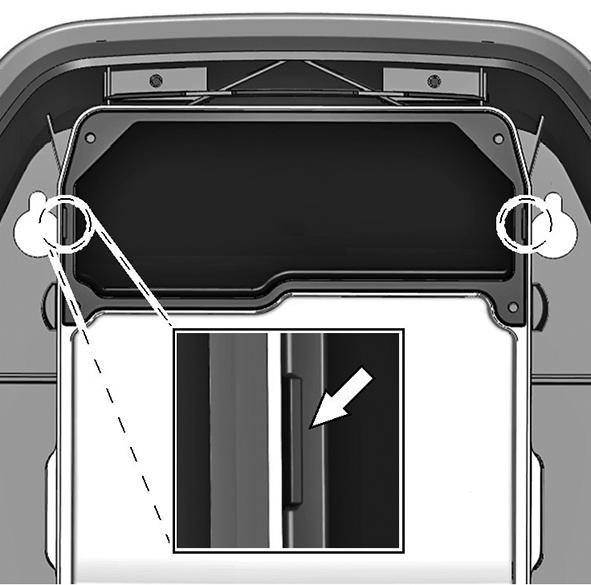

35 Τοποθέτηση καλύμματος του πίνακα συνδέσεων Υπόδειξη Ελέγξτε αν διατίθεται η τρέχουσα έκδοση του λογισμικού πριν τοποθετήσετε το κάλυμμα του πίνακα συνδέσεων. Για περισσότερες πληροφορίες, ανατρέξτε στο κεφάλαιο "ΕΝΗΜΕΡΩΣΗ ΛΟΓΙΣΜΙΚΟΥ". Υπόδειξη Το Wallbox δεν επιτρέπεται να τίθεται μόνιμα σε λειτουργία, όταν αυτό το καπάκι δεν υπάρχει ή έχει υποστεί ζημιά. Απαγορεύεται η χρήση άλλων καπακιών. Βίδες στήριξης 1. Τοποθετήστε ξανά το καπάκι του πίνακα συνδέσεων Στερεώστε ξανά το καπάκι του πίνακα συνδέσεων με τις τέσσερις βίδες. Σήμανση περιβλήματος 1. Σφίξτε τις τέσσερις βίδες μέχρι τις σημάνσεις περιβλήματος δεξιά και αριστερά πάνω στο κάλυμμα του πίνακα συνδέσεων, ώστε να βρεθούν στο ίδιο επίπεδο με το περίβλημα. 2. Το κάλυμμα του πίνακα συνδέσεων πρέπει να στεγανοποιεί σωστά το περίβλημα. EL Στις αυτοδιάτρητες βίδες απαιτείται αυξημένη χρήση δύναμης: 3,5 Nm. 35

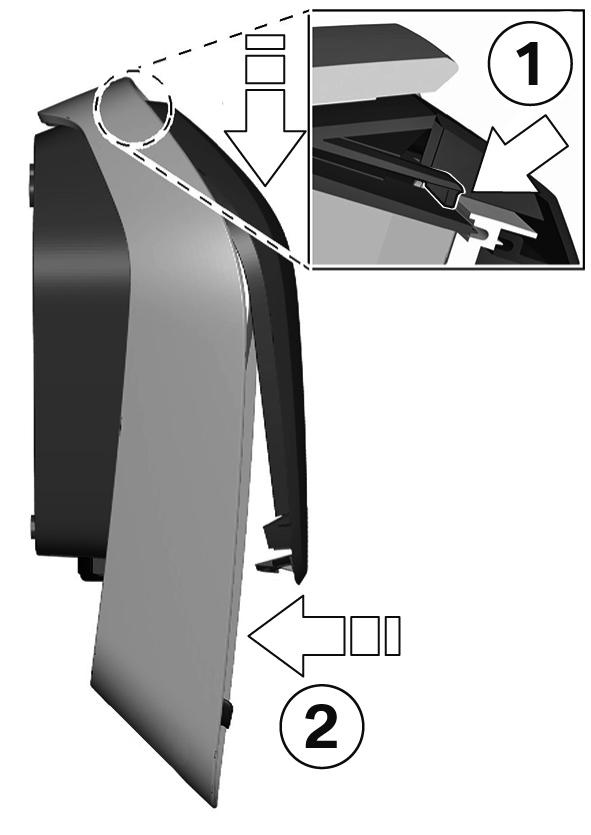

36 Στερέωση καλύμματος περιβλήματος Υπόδειξη Αυτό το κάλυμμα δεν σχετίζεται με την ασφαλή λειτουργία του Wallbox. Ανάρτηση του καλύμματος περιβλήματος 1. Αναρτήστε το κάλυμμα περιβλήματος και προσέξτε, ώστε να έχουν τοποθετηθεί σωστά τα άγκιστρα του καλύμματος περιβλήματος Πιέστε το κάλυμμα προς τα κάτω και, στη συνέχεια, αναδιπλώστε το κάλυμμα περιβλήματος 2 προς τα πίσω. Το κάλυμμα περιβλήματος πρέπει να σύρεται χωρίς μεγάλες αντιστάσεις μέσα στους κάτω οδηγούς. ΠΡΟΣΟΧΗ Προσέξτε ώστε το κάλυμμα περιβλήματος να εφαρμόζει σωστά σε όλες τις πλευρές μέσα στον οδηγό περιβλήματος. Πρέπει να υπάρχει ελάχιστο, ομοιόμορφο διάκενο. Ασφάλειες 1. Πιέστε την κάτω περιοχή του καλύμματος περιβλήματος στο Wallbox, μέχρι να ασφαλίσουν πλήρως οι ασφάλειες 1. 36

37 ΕΥΡΕΤΗΡΙΟ B BMW i Wallbox Plus Επισκόπηση L LED κατάστασης R RFID Έ Έναρξη διαδικασίας φόρτισης Α Απενεργοποίηση θερμοκρασίας... Απενεργοποίηση λειτουργίας RFID... Απόρριψη... Αφαίρεση καλύμματος περιβλήματος... Αφαίρεση καλύμματος του πίνακα συνδέσεων Β Βλάβες Δ Διαγραφή καρτών RFID Διακομιστής ιστού Ε Εξουσιοδότηση Επισκευή Κ Κάρτες RFID... Καθαρισμός... Κατάσταση θέσης σε λειτουργία... Κλήση διεπαφής ιστού Μ Ο Ολοκλήρωση διαδικασίας φόρτισης EL Μετρητής ενέργειας... 15

38 Π Πινακίδα τύπου... Πλήκτρο Service... Προβλεπόμενη χρήση... Προγραμματισμός κάρτας Master RFID... Προγραμματισμός κάρτας χρήστη RFID Σ Στερέωση καλύμματος περιβλήματος Συντήρηση Σχετικά με αυτό το εγχειρίδιο Τ Τοποθέτηση καλύμματος του πίνακα συνδέσεων Υ Υποδείξεις ασφαλείας... 9 Υποδοχή φόρτισης
