ΑΝΑΣΥΡΟΜΕΝΑ LIFT & SLIDE AL 220 AL 220 ALUMINIUM SYSTEMS

Transcript

1 AL 220 ΑΝΑΣΥΡΟΜΕΝΑ LIFT & SLIDE AL 220 ALUMINIUM SYSTEMS

2 Πιστοποιητικά - Certificates IRAS & SPIROU MILIOU GR CHAIDARI GREECE Tel : ++30 ( 210 ) Fax : ++30 (210) ekanal@ekanal.gr NOTIFIED TESTING LABORATORY NUMBER 2002 ACCREDITED TESTING LABORATORY SUMMARY OF RESULTS OF TESTING CERTIFICATE 1090 / NUMBER 1090 DATE 01 / 09 / 2010 Client s data: Product description: Material: ALUMINCO S.A. ALUMINIUM SYSTEMS THESI MEGALI RAHI GR INOFYTA VIOTIAS GREECE DOUBLE SASH WINDOW SLIDING ALUMINIUM System : AL x 1360 mm Air Permeability ELOT 1026:2000 / ELOT 12207:2000 Class 4 Watertightness ELOT 1027:2000 / ELOT 12208:2000 Class 4B Resistance to Wind Load ELOT 12211:2000 / ELOT 12210:2000 Class C4 THE RESULTS CONCERN EXCLUSIVELY THE ABOVE TESTED PRODUCT. SINOPI PAPADOPOULOU LABORATORY MANAGER IOANNIS GKERTSOS GENERAL MANAGER EXACT TRANSLATION FROM THE GREEK ORIGINAL 166/3 EKANAL QUALITY MANAGEMENT Page 1 of 1 2

3 Περιεχόμενα - Index Ανασυρόμενο Lift & Slide AL 220 AL 220 Σελ. / Page 2 Πιστοποιητικά - Certificates 3 Περιεχόμενα - Index 4-5 Προφίλ Εταιρείας - Company Profile 6-7 Ταυτότητα - Identity AL Μεθοδολογία Επιλογής Προφίλ Sash Profile Choosing Methodology 10 Μέθοδοι Ελέγχου Ποιότητας - Quality Control Methods Συνοπτικός Κατάλογος - Catalogue Overview Διατομές - Profiles 1:1 32 Συνεργασίες Προφίλ - Profile Combinations Εφαρμογές - Sections Μέτρα Κοπής - Cutting Calculations Κατεργασίες - Milling & Machining Εξαρτήματα - Accessories 90 Διάταξη Μηχανισμού - Mechanism Layout Εργαλεία Συστήματος & Υλικά Σύνθεσης System Tools & Composition Materials Οδηγίες Κατασκευής - Συντήρηση Guidelines for Fabrication and Maintenance 98 Διαθέσιμα Συστήματα - Available Systems 99 Παρατηρήσεις/Προτάσεις - Comments/Suggestions 3

4 Εταιρικό Προφίλ - Company Profile 4

5 Εταιρικό Προφίλ - Company Profile 5

6 Ταυτότητα - Identity AL220 AL 220 Ανασυρόμενο θερμομονωτικό σύστημα με δυνατότητα χρήσης ως απλού συρόμενου για μέγιστη εξοικονόμηση ενέργειας Lift & slide thermal break system that can be used as a simple sliding system for maximum energy savings Εξαιρετικά ευέλικτο θερμομονωτικό ανασυρόμενο σύστημα. Οι δυνατότητες που διαθέτει το κάνουν ιδανική επιλογή για πλειάδα εφαρμογών. Προσφέρει απόλυτη στεγανότητα με ειδικά περιμετρικά λάστιχα, θερμομόνωση, ηχομόνωση και μέγιστη ασφάλεια με πολλαπλά κλειδώματα. Έχει μεγάλη αντοχή σε βάρος τζαμιού, έως 200 κιλά και ιδανική κύλιση ράουλων στον οδηγό. Φέρει μηχανισμό ανύψωσης και έπειτα κύλισης, για μεγαλύτερη ευκολία στη χρήση. Λειτουργεί και σαν απλό συρόμενο με συμβατικά ράουλα. An exceptionally flexible, sliding, thermal break system. Its qualities make it the ideal choice for several applications. It offers absolute impermeability with special perimetric rubbers, heat insulation, sound insulation and maximum security with multiple locks. It can carry the weight of the glass, up to 200 kg, per sash and includes elevating and rolling mechanism for easy handling and smooth operation. As an option, it could be used as a simple sliding system with conventional wheels. Διπλή υάλωση Double glazing Λάστιχο τζαμιού Glazing gasket UW 2,2W/m 2 K Φύλλο Sash Γωνία συνδέσεως Corner joint Πολυαμίδια 32mm Polyamide Γωνία ευθυγραμμίσεως Aligment corner Ράουλο μηχανισμού Mechanism rollers Βουρτσάκι 8mm Brush Τάκος στεγάνωσης Central weatherproof Κάλυμα οδηγού ES Aluminium rail cover Αλουμινένιος οδηγός Aluminium rail Διπλός οδηγός Double rail Πολυαμίδια 24mm Polyamide Γωνία συνδέσεως Corner joint Τάπα νεροχύτη EA Weep hole cover 6

7 Ταυτότητα - Identity AL220 Ειδικά σχεδιασμένο πολυαμίδιο για την κατασκευή επάλληλου παραθύρου. A specially designed polyamide for overlapping constructions. Ειδικά σχεδιασμένος οδηγός που επιτρέπει την ύπαρξη σταθερού τμήματος χωρίς να χρειάζεται η κατασκευή και η ακινητοποίηση ενός επιπλέον συρόμενου τμήματος. A specially designed rail that allows a fixed part without the need to immobilize an additional sliding part. Τεχνικά χαρακτηριστικά / Technical characteristics Πλάτος φύλλου Sash width Διαστάσεις διπλού οδηγού Double rail dimensions Πολυαμίδια γερμανικής προέλευσης Polyamide of German origin 45mm 48,9mm 115mm 32mm Συντελεστής θερμομόνωσης - Rate of Insulation Uw=2,2W/m 2 K *Ο συντελεστής θερμομόνωσης έχει υπολογιστεί για κατασκευή: 1600x2200 με Ug=1,1W/m 2 K Τύπος τζαμιού: 3+3/16(ARGON)/5 Εταιρεία: AGC Rate of insulation calculated for construction: 1600x2200 with Ug=1,1W/m 2 K Glass type: 3+3/16(ARGON)/5 Company: AGC 7

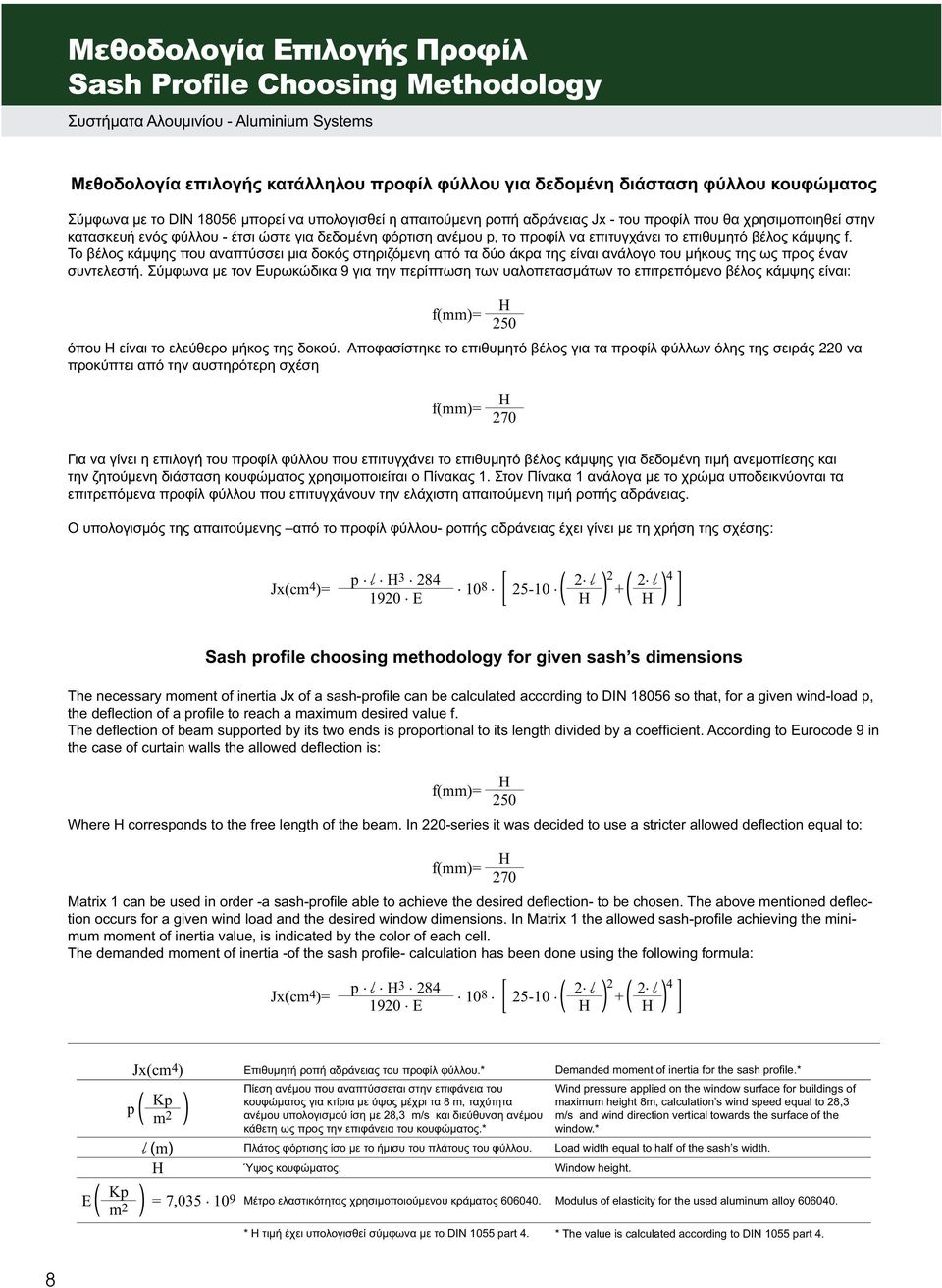

8 Μεθοδολογία Επιλογής Προφίλ Sash Profile Choosing Methodology Μεθοδολογία επιλογής κατάλληλου προφίλ φύλλου για δεδομένη διάσταση φύλλου κουφώματος Σύμφωνα με το DIN μπορεί να υπολογισθεί η απαιτούμενη ροπή αδράνειας Jx - του προφίλ που θα χρησιμοποιηθεί στην κατασκευή ενός φύλλου - έτσι ώστε για δεδομένη φόρτιση ανέμου p, το προφίλ να επιτυγχάνει το επιθυμητό βέλος κάμψης f. Το βέλος κάμψης που αναπτύσσει μια δοκός στηριζόμενη από τα δύο άκρα της είναι ανάλογο του μήκους της ως προς έναν συντελεστή. Σύμφωνα με τον Ευρωκώδικα 9 για την περίπτωση των υαλοπετασμάτων το επιτρεπόμενο βέλος κάμψης είναι: f(mm)= H 250 όπου H είναι το ελεύθερο μήκος της δοκού. Aποφασίστηκε το επιθυμητό βέλος για τα προφίλ φύλλων όλης της σειράς 220 να προκύπτει από την αυστηρότερη σχέση f(mm)= H 270 Για να γίνει η επιλογή του προφίλ φύλλου που επιτυγχάνει το επιθυμητό βέλος κάμψης για δεδομένη τιμή ανεμοπίεσης και την ζητούμενη διάσταση κουφώματος χρησιμοποιείται ο Πίνακας 1. Στον Πίνακα 1 ανάλογα με το χρώμα υποδεικνύονται τα επιτρεπόμενα προφίλ φύλλου που επιτυγχάνουν την ελάχιστη απαιτούμενη τιμή ροπής αδράνειας. Ο υπολογισμός της απαιτούμενης από το προφίλ φύλλου- ροπής αδράνειας έχει γίνει με τη χρήση της σχέσης: Jx(cm 4 )= p. l. H l 2 2. l E H H Sash profile choosing methodology for given sash s dimensions The necessary moment of inertia Jx of a sash-profile can be calculated according to DIN so that, for a given wind-load p, the deflection of a profile to reach a maximum desired value f. The deflection of beam supported by its two ends is proportional to its length divided by a coefficient. According to Eurocode 9 in the case of curtain walls the allowed deflection is: f(mm)= H 250 Where H corresponds to the free length of the beam. In 220-series it was decided to use a stricter allowed deflection equal to: f(mm)= H 270 Matrix 1 can be used in order -a sash-profile able to achieve the desired deflection- to be chosen. The above mentioned deflection occurs for a given wind load and the desired window dimensions. In Matrix 1 the allowed sash-profile achieving the minimum moment of inertia value, is indicated by the color of each cell. The demanded moment of inertia -of the sash profile- calculation has been done using the following formula: Jx(cm 4 )= p. l. H l 2 2. l E H H p Jx(cm 4 ) Επιθυμητή ροπή αδράνειας του προφίλ φύλλου.* Demanded moment of inertia for the sash profile.* Kp m 2 Πίεση ανέμου που αναπτύσσεται στην επιφάνεια του κουφώματος για κτίρια με ύψος μέχρι τα 8 m, ταχύτητα ανέμου υπολογισμού ίση με 28,3 m/s και διεύθυνση ανέμου κάθετη ως προς την επιφάνεια του κουφώματος.* Wind pressure applied on the window surface for buildings of maximum height 8m, calculation s wind speed equal to 28,3 m/s and wind direction vertical towards the surface of the window.* l (m) Πλάτος φόρτισης ίσο με το ήμισυ του πλάτους του φύλλου. Load width equal to half of the sash s width. H Ύψος κουφώματος. Window height. E Kp = 7, m 2 Μέτρο ελαστικότητας χρησιμοποιούμενου κράματος Modulus of elasticity for the used aluminum alloy * Η τιμή έχει υπολογισθεί σύμφωνα με το DIN 1055 part 4. * The value is calculated according to DIN 1055 part 4. 8

9 Μεθοδολογία Επιλογής Προφίλ Sash Profile Choosing Methodology Ύψος - Height (H) 1,00 0,77 0,85 0,91 0,95 0,96 1,05 0,91 1,01 1,08 1,14 1,16 1,10 1,06 1,18 1,28 1,35 1,39 1,40 1,15 1,22 1,37 1,49 1,58 1,64 1,67 1,20 1,40 1,57 1,72 1,84 1,92 1,97 1,99 1,25 1,60 1,80 1,97 2,12 2,23 2,30 2,34 1,30 1,81 2,05 2,25 2,42 2,56 2,66 2,72 2,74 1,35 2,04 2,31 2,55 2,75 2,92 3,05 3,14 3,18 1,40 2,29 2,60 2,87 3,11 3,32 3,48 3,59 3,66 3,68 1,45 2,56 2,91 3,22 3,50 3,74 3,94 4,08 4,18 4,23 1,50 2,84 3,24 3,60 3,92 4,20 4,43 4,61 4,75 4,83 4,86 1,55 3,15 3,59 4,00 4,37 4,69 4,96 5,19 5,36 5,47 5,53 1,60 3,48 3,97 4,43 4,85 5,22 5,54 5,80 6,01 6,16 6,25 6,29 1,65 3,83 4,38 4,89 5,36 5,78 6,15 6,46 6,71 6,91 7,04 7,10 1,70 4,20 4,81 5,38 5,90 6,38 6,80 7,16 7,46 7,70 7,87 7,98 1,75 4,59 5,27 5,90 6,48 7,02 7,49 7,91 8,26 8,55 8,77 8,91 1,80 5,01 5,75 6,45 7,10 7,69 8,23 8,71 9,11 9,45 9,72 9,91 1,85 5,46 6,27 7,03 7,75 8,41 9,01 9,55 10,02 10,42 10,74 10,98 1,90 5,92 6,81 7,65 8,44 9,17 9,84 10,44 10,98 11,43 11,81 12,11 1,95 6,42 7,38 8,30 9,17 9,97 10,72 11,39 11,99 12,51 12,96 13,31 2,00 6,94 7,99 8,99 9,93 10,82 11,64 12,39 13,06 13,66 14,16 14,59 2,05 7,48 8,62 9,71 10,74 11,71 12,61 13,44 14,19 14,86 15,44 15,93 2,10 8,06 9,29 10,47 11,59 12,65 13,64 14,55 15,38 16,13 16,79 17,35 2,15 8,66 9,99 11,26 12,48 13,63 14,71 15,71 16,63 17,46 18,20 18,84 2,20 9,29 10,72 12,10 13,42 14,67 15,84 16,94 17,95 18,87 19,69 20,41 2,25 9,95 11,49 12,97 14,40 15,75 17,02 18,22 19,33 20,34 21,25 22,07 2,30 10,64 12,29 13,89 15,42 16,88 18,26 19,56 20,77 21,88 22,89 23,80 2,35 11,37 13,13 14,85 16,49 18,07 19,56 20,97 22,28 23,50 24,61 25,61 2,40 12,12 14,01 15,84 17,61 19,30 20,91 22,44 23,86 25,19 26,41 27,52 2,45 12,91 14,93 16,89 18,78 20,59 22,33 23,97 25,51 26,96 28,29 29,50 2,50 13,73 15,88 17,97 20,00 21,94 23,80 25,57 27,24 28,80 30,25 31,58 2,55 14,58 16,87 19,10 21,26 23,34 25,34 27,24 29,03 30,72 32,29 33,74 2,60 15,47 17,91 20,28 22,58 24,80 26,94 28,97 30,90 32,72 34,42 36,00 2,65 16,39 18,98 21,50 23,95 26,32 28,60 30,78 32,85 34,81 36,64 38,35 2,70 17,35 20,10 22,78 25,38 27,90 30,33 32,65 34,87 36,97 38,95 40,80 0,60 0,70 0,80 0,90 1,00 1,10 1,20 1,30 1,40 1,50 1,60 Πλάτος - Width (L) Για δεδομένη διάσταση φύλλου η κατασκευή καλύπτεται και από τα προφίλ που έχουν ροπή αδράνειας μεγαλύτερη από την υπολογιζόμενη στον παραπάνω πίνακα. For a given sash dimension construction covered by the profiles have greater moment of inertia calculated from the above table. ΑΝΕΜΟΠΙΕΣΗ (Kp/m 2 ) WIND LOAD ΜΕΤΡΟ ΕΛΑΣΤΙΚΟΤΗΤΑΣ (Kp/m 2 ) MODULUS OF ELASTICITY ΠΑΡΟΝΟΜΑΣΤΗΣ ΒΕΛΟΥΣ DEFLECTION DENOMINATOR ΡΟΠΗ ΑΔΡΑΝΕΙΑΣ MOMENT OF INERTIA Jx (cm 4 ) ASC ΚΩΔΙΚΟΣ ΠΡΟΦΙΛ PROFILE CODE 17, , ,

10 Μέθοδοι Ελέγχου Ποιότητας - Quality Control Methods Μέθοδοι ελέγχου ποιότητας προϊόντων διέλασης & ηλεκτροστατικής βαφής ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διαστάσεις Για μια κρίσιμη ονομαστική διάσταση 50mm δίνεται ανοχή (+/-) 0,40mm που σημαίνει ότι η διάσταση αυτή μπορεί να κυμανθεί από 49,60 έως 50,40mm. Ευθύτητα Για μια βέργα μήκους 6m δίνεται επιτρεπόμενο βέλος 3mm. Ο έλεγχος μπορεί να γίνει στηρίζοντας την βέργα στις δυο άκρες της επάνω σε ένα επίπεδο πάγκο, έτσι ώστε η απόκλιση να περιοριστεί λόγω του βάρους της. Τότε, το βέλος στην μέση της βέργας δεν πρέπει να ξεπερνά τα 3mm. Στρέβλωση (πέτσικο) Για ένα προφίλ μεσαίων διαστάσεων δίνεται ανοχή στρέβλωσης 2mm στην άκρη βέργας μήκους 5-6m. Για να ελεγχθεί η στρέβλωση, πρέπει η βέργα να τοποθετηθεί σε επίπεδο πάγκο, να κρατηθεί εφαπτόμενη η πλευρά του προφίλ στην μια άκρη και να μετρηθεί η απόκλιση του πάγκου στην άλλη άκρη της βέργας. ΗΛΕΚΤΡΟΣΤΑΤΙΚΗ ΒΑΦΗ Όψη-Εμφάνιση Η επικάλυψη των σημαντικών επιφανειών πρέπει να εξετάζεται από σωστή οπτική γωνία, από απόσταση 2m (οι προδιαγραφές της QUALICOAT αναφέρουν απόσταση 3m). Διάφορα ελαττώματα στην επιφάνεια, δεν πρέπει να είναι ορατά από αυτή την απόσταση. Quality control methods GEOMETRICAL QUALITIES Dimensions For a critical nominal dimension of 50 mm, a tolerance of (+/-) 0.40 mm is given, which mean that this dimension may range from until mm. Straightness A permissible rod 3mm long is given for a rod 6 m long. Checking may be carried out by placing the two ends of the rod on a flat surface, in order to limit any deviation due to weight. The arrow in the middle of the rod must not exceed 3 mm. Distortion For a profile of median dimensions, a distortion tolerance of 2mm at the end of the rod is given for a rod 5-6 m long. In order to check the distortion, the rod must be placed on a flat surface, the panel side to abut on one end and measure the deviation of the surface on the other side of the rod. POWDER COATING Appearance The covering of the critical surface must be examined from the right angle of view from a distance of 2 m (QUALICOAT standards determine a distance of 3 m). Various defects on the surface must not be visible from this distance. 10

11 Ανασυρόμενο Lift & Slide AL 220 Συνοπτικός Κατάλογος Catalogue Overview 11

12 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance 1488gr/m ,00m Jxx=12,39 cm 4 Wx=4,30 cm 3 Jyy=15,61 cm 4 Wy=7,54 cm 3 ΜΟΝΟΣ ΟΔΗΓΟΣ SINGLE RAIL 2205gr/m ,00m Jxx=18,80 cm 4 Wx=6,65 cm 3 Jyy=103,60 cm 4 Wy=17,19 cm 3 ΔΙΠΛΟΣ ΟΔΗΓΟΣ DOUBLE RAIL gr/m 6,00m Jxx=16,40 cm 4 Wx=5,80 cm 3 Jyy=55,90 cm 4 Wy=11,40 cm 3 ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ & ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ DOUBLE RAIL GLASS-MOSQ. SCREEN OR GLASS-SHUTTER gr/m 6,00m Jxx=23,50 cm 4 Wx=8,49 cm 3 Jyy=235,10 cm 4 Wy=28,66 cm 3 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ TRIPLE RAIL FOR OVERLAPPING WITH MOSQ. SCREEN gr/m 6,00m Jxx=23,78 cm 4 Wx=8,86 cm 3 Jyy=200,49 cm 4 Wy=25,55 cm 3 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ TRIPLE RAIL GLASS-MOSQ. SCREEN-SHUTTER gr/m 6,00m Jxx=27,70 cm 4 Wx=9,40 cm 3 Jyy=357,00 cm 4 Wy=39,30 cm 3 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ TIPLE RAIL FOR OVERLAPPING 12

13 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance gr/m 6,00m Jxx=20,97 cm 4 Wx=7,43 cm 3 Jyy=145,66 cm 4 Wy=20,36 cm 3 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ TRIPLE RAIL GLASS-MOSQ. SCREEN-SHUTTER gr/m 6,00m Jxx=18,17 cm 4 Wx=6,32 cm 3 Jyy=11,78 cm 4 Wy=17,68 cm 3 ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ TRIPLE RAIL GLASS-MOSQ. SCREEN-SHUTTER 1514gr/m ,00m Jxx=23,20 cm 4 Wx=5,50 cm 3 Jyy=19,20 cm 4 Wy=8,53 cm 33 ΦΥΛΛΟ ΜΙΚΡΟ SASH (SMALL) 1713gr/m ,00m Jxx=35,50 cm 4 Wx=7,58 cm 3 Jyy=20,70 cm 4 Wy=9,20 cm 3 ΦΥΛΛΟ ΜΕΓΑΛΟ SASH (LARGE) Νέο/New 1669gr/m 6,00m Jxx=32,16 cm 4 Wx=7,71 cm 3 Jyy=17,76 cm 4 Wy=8,27 cm 3 ΦΥΛΛΟ ΜΕΓΑΛΟ ΜΕ ΠΗΧΑΚΙ ΓΙΑ ΓΩΝΙΑΣΤΡΑ SASH (LARGE) WITH BEAD FOR CRIMPING MACHINE gr/m 6,00m Jxx=32,60 cm 4 Wx=7,28 cm 3 Jyy=17,00 cm 4 Wy=7,55 cm 3 ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ ΓΙΑ ΟΔΗΓΟΥΣ /122 SHUTTER SASH FOR RAILS /122 13

14 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance gr/m 6,00m Jxx=20,49 cm 4 Wx=5,09 cm 3 Jyy=6,40 cm 4 Wy=4,15 cm 3 ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ ΓΙΑ ΟΔΗΓΟΥΣ /133/134 SHUTTER SASH FOR RAILS /133/ gr/m ,00m Jxx=23,60 cm 4 Wx=5,74 cm 3 Jyy=5,72 cm 4 Wy=3,65 cm 3 ΦΥΛΛΟ ΣΙΤΑΣ MOSQ. SCREEN SASH gr/m 6,00m Jxx=11,26 cm 4 Wx=3,06 cm 3 Jyy=1,02 cm 4 Wy=1,15 cm 3 ΦΥΛΛΟ ΣΙΤΑΣ ΓΙΑ ΟΔΗΓΟ MOSQ. SCREEN SASH FOR RAIL gr/m 6,00m ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ /204 HOOK FOR SASH / gr/m 6,00m ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ HOOK FOR SASH gr/m 6,00m Jxx=2,03 cm 4 Wx=1,56 cm 3 Jyy=7,60 cm 4 Wy=3,06 cm 3 ΜΠΙΝΙ ΦΥΛΛΩΝ CENTRAL ADAPTER PROFILE FOR SASH 14

15 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance gr/m 6,00m Jxx=1,30 cm 4 Wx=1,08 cm 3 Jyy=5,89 cm 4 Wy=2,37 cm 3 ΜΠΙΝΙ ΠΑΤΖΟΥΡΙΟΥ CENTRAL ADAPTER PROFILE FOR SHUTTER gr/m ΜΠΙΝΙ ΣΙΤΑΣ & ΠΑΤΖΟΥΡΙΟΥ ,00m Jxx=0,66 cm 4 Wx=0,53 cm 3 Jyy=1,80 cm 4 Wy=0,98 cm 3 CENTRAL ADAPTER PROFILE FOR MOSQ. SCREEN & SHUTTER gr/m ΜΠΙΝΙ ΣΙΤΑΣ ,00m Jxx=0,15 cm 4 Wx=0,16 cm 3 Jyy=0,95 cm 4 Wy=1,11 cm 3 CENTRAL ADAPTER PROFILE FOR MOSQ. SCREEN gr/m ,00m ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE gr/m 5,00m ΠΗΧΑΚΙ ΑΡΜΟΚΑΛΥΠΤΡΟΥ BEAD FOR TRIM PROFILE gr/m 6,00m ΠΡΟΣΘΕΤΟ ΠΡΟΦΙΛ ΝΕΡΟΣΤΑΛΑΚΤΗ ADDITIONAL WATER PROTECTION PROFILE 15

16 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance gr/m 6,00m Jxx=1,90 cm 4 Wx=0,98 cm 3 Jyy=0,46 cm 4 Wy=0,47 cm 3 ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΣΤΑΘΕΡΟΥ SUPPORTING BASE FOR FIXED WINDOW gr/m 6,00m ΣΤΟΠ STOPPER Νέο/New 122gr/m 6,00m ΠΗΧΑΚΙ ΦΥΛΛΟΥ BEAD FOR SASH gr/m 6,00m ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ALUMINIUM RAIL gr/m 6,00m ΠΡΟΦΙΛ Ζ WINDOW SILL gr/m 6,00m ΠΡΟΦΙΛ Ζ WINDOW SILL gr/m 6,00m ΠΡΟΦΙΛ Ζ WINDOW SILL 16

17 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance gr/m 6,00m ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE gr/m 6,00m ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE gr/m 6,00m ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE gr/m 6,00m ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE gr/m 6,00m ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE 227gr/m ΚΛΙΠ ΑΡΜΟΚΑΛΥΠΤΡΟΥ ,00m CLIP FOR FASTENED GAP COVER PROFILE gr/m 6,00m ΑΡΜΟΚΑΛΥΠΤΡΟ ΚΟΥΜΠΩΤΟ FASTENED GAP COVER PROFILE 17

18 Συνοπτικός Κατάλογος - Catalogue Overview Κωδικός Code Σχήμα Shape Βάρος Weight Μήκος Length Ροπή Αδρανείας Moment οf Inertia Ροπή Αντιστάσεως Moment of Resistance gr/m 6,00m ΠΡΟΦΙΛ ΧΕΙΡΟΛΑΒΗΣ HANDLE PROFILE gr/m 6,00m ΒΑΣΗ ΓΙΑ ΠΡΟΦΙΛ ΧΕΙΡΟΛΑΒΗΣ HANDLE PROFILE BASE gr/m 6,00m ΣΥΝΔΕΤΙΚΟ ΚΑΣΩΜΑΤΟΣ FRAME CONNECTOR gr/m 6,00m ΠΕΡΣΙΔΑ 15m/m 2 SINGLE SHUTTER gr/m 6,00m ΠΕΡΣΙΔΑ 15m/m 2 SINGLE SHUTTER gr/m 6,00m ΠΕΡΣΙΔΑ ΔΙΠΛΗ 13m/m 2 DOUBLE SHUTTER gr/m 6,00m ΠΕΡΣΙΔΑ ΔΙΠΛΗ 10m/m 2 DOUBLE SHUTTER 18

19 Ανασυρόμενο Lift & Slide AL 220 Διατομές Profiles 1:1 19

20 Διατομές - Profiles 1:1 13,90 47,40 48,90 47,40 48,90 54,51 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΜΟΝΟΣ ΟΔΗΓΟΣ SINGLE RAIL Outer Perimeter 1488 gr/m 386 mm 35,80 13,90 115,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΔΙΠΛΟΣ ΟΔΗΓΟΣ DOUBLE RAIL Outer Perimeter 2205 gr/m 602 mm 20

21 Διατομές - Profiles 1:1 27,80 13,90 47,40 48,90 93,59 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΔΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ & ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ DOUBLE RAIL FOR GLASS-MOSQ. SCREEN OR GLASS-SHUTTER Outer Perimeter 1945 gr/m 564 mm 27,80 35,80 13,90 47,40 48,90 154,40 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟ ΜΕ ΣΙΤΑ TRIPLE RAIL FOR OVERLAPPING WITH MOSQ. SCREEN Outer Perimeter 2816 gr/m 754 mm 21

22 Διατομές - Profiles 1:1 27,80 27,80 13,90 47,40 48,90 146,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ TRIPLE RAIL GLASS-MOSQ.SCREEN-SHUTTER Outer Perimeter 2865 gr/m 703 mm 35,80 35,80 13,90 47,40 48,90 176,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΕΠΑΛΛΗΛΟΥ TRIPLE RAIL FOR OVERLAPPING Outer Perimeter 3300 gr/m 955 mm 22

23 Διατομές - Profiles 1:1 27,80 27,80 13,90 47,40 48,90 132,39 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ TRIPLE RAIL GLASS-MOSQ.SCREEN-SHUTTER Outer Perimeter 2580 gr/m 751 mm Προφίλ αντικατάστασης - Replacement profile 21,90 20,90 13,90 47,40 48,90 115,60 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΤΡΙΠΛΟΣ ΟΔΗΓΟΣ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ TRIPLE RAIL GLASS-MOSQ.SCREEN-SHUTTER Outer Perimeter 2234 gr/m 681 mm 23

24 Διατομές - Profiles 1:1 32,00 26,00 78,00 88,50 45,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΦΥΛΛΟ ΜΙΚΡΟ SASH (SMALL) Outer Perimeter 1514 gr/m 493 mm 32,00 45,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΦΥΛΛΟ ΜΕΓΑΛΟ SASH (LARGE) Outer Perimeter 1713 gr/m 532 mm 6,50 88,50 19,90 31,40 45,00 Κωδικός - Code - Εξωτερική ΦΥΛΛΟ ΜΕΓΑΛΟ ΜΕ ΠΗΧΑΚΙ Περίμετρος Βάρος - Weight ΓΙΑ ΓΩΝΙΑΣΤΡΑ SASH (LARGE) WITH BEAD FOR CRIMPING MACHINE Outer Perimeter 1669 gr/m 594 mm Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΗΧΑΚΙ ΓΙΑ ΦΥΛΛΟ BEAD FOR SASH Outer Perimeter 122 gr/m 68 mm 24

25 Διατομές - Profiles 1:1 25,00 79,20 78,00 17,60 30,80 Κωδικός - Code - Εξωτερική ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ Περίμετρος Βάρος - Weight ΓΙΑ ΟΔΗΓΟΥΣ /133/134 SHUTTER SASH FOR RAILS /133/134 Outer Perimeter 1014 gr/m 413 mm 25,00 30,80 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΦΥΛΛΟ ΣΙΤΑΣ MOSQ. SCREEN SASH Outer Perimeter 1082 gr/m 424 mm Προφίλ αντικατάστασης - Replacement profile 17,00 88,50 73,60 10,40 45,00 Κωδικός - Code - Εξωτερική ΦΥΛΛΟ ΠΑΤΖΟΥΡΙΟΥ Περίμετρος Βάρος - Weight ΓΙΑ ΟΔΗΓΟΥΣ /122 SHUTTER SASH FOR RAILS /122 Outer Perimeter 1345 gr/m 514 mm Κωδικός - Code - Εξωτερική Περίμετρος ΦΥΛΛΟ ΣΙΤΑΣ ΟΔΗΓΟΥ Outer Βάρος - Weight MOSQ. SCREEN SASH FOR RAIL Perimeter 666 gr/m 319 mm 25

26 Διατομές - Profiles 1:1 16,50 51,04 57,00 55,50 Κωδικός - Code - Εξωτερική Περίμετρος ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ Outer Βάρος - Weight /204 HOOK FOR SASH /204 Perimeter 634 gr/m 336 mm Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΓΑΝΤΖΟΣ ΓΙΑ ΦΥΛΛΟ HOOK FOR SASH Outer Perimeter 328 gr/m 168 mm 25,00 22,25 49,60 49,60 Κωδικός - Code - Εξωτερική ΜΠΙΝΙ ΦΥΛΛΟΥ Περίμετρος Outer Βάρος - Weight CENTRAL ADAPTER PROFILE FOR SASH Perimeter 1015 gr/m 343 mm Κωδικός - Code - Εξωτερική ΜΠΙΝΙ ΠΑΤΖΟΥΡΙΟΥ Περίμετρος Outer Βάρος - Weight CENTRAL ADAPTER PROFILE FOR SHUTTER Perimeter 818 gr/m 266 mm 26

27 Διατομές - Profiles 1:1 Προφίλ αντικατάστασης - Replacement profile 17,00 23,86 17,60 34,86 Κωδικός - Code - Εξωτερική Περίμετρος ΜΠΙΝΙ ΣΙΤΑΣ & ΠΑΤΖΟΥΡΙΟΥ Outer Βάρος - Weight CENTRAL ADAPTER PROFILE Perimeter FOR MOSQ. SCREEN & 463 gr/m 241 mm SHUTTER Κωδικός - Code - Εξωτερική ΜΠΙΝΙ ΣΙΤΑΣ ΦΥΛΛΟΥ Περίμετρος Outer Βάρος - Weight CENTRAL ADAPTER PROFILE FOR MOSQ. SCREEN Perimeter 161 gr/m 99 mm 60,00 40,00 34,92 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE Outer Perimeter 540 gr/m 163 mm Κωδικός - Code - Εξωτερική ΠΗΧΑΚΙ ΑΡΜΟΚΑΛΥΠΤΡΟΥ Περίμετρος Βάρος - Weight BEAD FOR GAP COVER PROFILE Outer Perimeter 162 gr/m 94 mm 32,70 5,00 9,80 19,50 Κωδικός - Code - Εξωτερική Περίμετρος ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΣΤΑΘΕΡΟΥ Outer Βάρος - Weight SUPPORTING BASE FOR FIXED WINDOW Perimeter 441 gr/m 114 mm Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΟΔΗΓΟΣ ΑΛΟΥΜΙΝΙΟΥ ALUMINIUM RAIL Outer Perimeter 118 gr/m 25 mm 27

28 Διατομές - Profiles 1:1 11,70 21,00 29,00 96,55 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΣΥΝΔΕΤΙΚΟ ΚΑΣΩΜΑΤΟΣ FRAME CONNECTOR Outer Perimeter 126 gr/m 74 mm Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΣΤΟΠ STOPPER Outer Perimeter 1445 gr/m 285 mm 23,70 48,30 19,70 Κωδικός - Code - Εξωτερική ΠΡΟΣΘΕΤΟ ΠΡΟΦΙΛ Περίμετρος Βάρος - Weight ΝΕΡΟΣΤΑΛΑΚΤΗ ADDITIONAL WATER PROTECTION PROFILE Outer Perimeter 283 gr/m 163 mm 47,54 53,91 54,40 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE Outer Perimeter 353 gr/m 179 mm 53,84 52,80 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE Outer Perimeter 464 gr/m 226 mm Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE Outer Perimeter 491 gr/m 241 mm 28

29 Διατομές - Profiles 1:1 32,75 32,75 86,00 56,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE Outer Perimeter 567 gr/m 214 mm 34,24 13,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΑΡΜΟΚΑΛΥΠΤΡΟ GAP COVER PROFILE Outer Perimeter 770 gr/m 274 mm Κωδικός - Code - Εξωτερική ΚΛΙΠ ΑΡΜΟΚΑΛΥΠΤΡΟΥ Περίμετρος Βάρος - Weight CLIP FOR FASTENED GAP COVER PROFILE Outer Perimeter 227 gr/m 119 mm 41,79 15,96 55,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΡΟΦΙΛ ΧΕΙΡΟΛΑΒΗΣ HANDLE PROFILE Outer Perimeter 382 gr/m 138 mm 17,44 10,28 15,21 Κωδικός - Code - Εξωτερική Περίμετρος ΑΡΜΟΚΑΛΥΠΤΡΟ ΚΟΥΜΠΩΤΟ Outer Βάρος - Weight FASTENED GAP COVER PROFILE WITH CLIP Perimeter 300 gr/m 189 mm Κωδικός - Code - Εξωτερική Περίμετρος ΒΑΣΗ ΓΙΑ ΠΡΟΦΙΛ Outer Βάρος - Weight ΧΕΙΡΟΛΑΒΗΣ HANDLE PROFILE BASE Perimeter 216 gr/m 97 mm 29

30 Διατομές - Profiles 1:2 150,00 76,82 25,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΡΟΦΙΛ Ζ WINDOW SILL Outer Perimeter 762 gr/m 435 mm 180,00 79,44 25,00 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΡΟΦΙΛ Ζ WINDOW SILL Outer Perimeter 867 gr/m 495 mm 210,00 66,37 24,93 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΡΟΦΙΛ Ζ WINDOW SILL Outer Perimeter 1407 gr/m 523 mm 30

31 Διατομές - Profiles 1:1 67,00 83,00 24,80 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΕΡΣΙΔΑ 15m/m 2 SINGLE SHUTTER Outer Perimeter Βάρος/ Επιφάνεια Weight/Area 460 gr/m 250 mm 6150 gr/m 2 80,00 93,00 57,32 69,72 24,80 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΕΡΣΙΔΑ 15m/m 2 SINGLE SHUTTER Outer Perimeter Βάρος/ Επιφάνεια Weight/Area 543 gr/m 188 mm 8145 gr/m 2 100,00 113,00 24,80 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΕΡΣΙΔΑ ΔΙΠΛΗ 13m/m 2 DOUBLE SHUTTER Outer Perimeter Βάρος/ Επιφάνεια Weight/Area 575 gr/m 200 mm 7250 gr/m 2 24,80 Κωδικός - Code - Εξωτερική Περίμετρος Βάρος - Weight ΠΕΡΣΙΔΑ ΔΙΠΛΗ 10m/m 2 DOUBLE SHUTTER Outer Perimeter Βάρος/ Επιφάνεια Weight/Area 674 gr/m 326 mm 6740 gr/m 2 31

32 Συνεργασίες Προφίλ - Profile Combinations Φύλλο σε συνδυασμό με & Sash in combination with & Συνδυασμός συρόμενου AL220 ( ) με σταθερό AL520 ( ) Combination of AL220 ( ) with fixed AL520 ( ) Η σειρά AL220 συνεργάζεται με το ανοιγόμενο θερμομονωτικό σύστημα AL520 για την κατασκευή συρόμενης πόρτας ή παραθύρου με φεγγίτη ή σταθερό, με την βοήθεια συνεργαζόμενων προφίλ που κρύβουν τις ενώσεις δημιουργώντας ένα άριστο αποτέλεσμα. AL220 series works with opening AL520 thermal break system for the construction of sliding door or window with fixed frame in combination with additional profiles that hide the compounds between them, creating an excellent aesthetic result. 32

33 Ανασυρόμενο Lift & Slide AL 220 Εφαρμογές Sections 33

34 Δυνατές Κατασκευές - Window Typologies AL220 Τομή Επαλλήλου Section of Overlapping Window Τομή Επαλλήλου με Σταθερό Section of Overlapping Window with Fixed Frame Τομή Επαλλήλου με Σίτα Section of Overlapping Window with Mosquito Screen Σελίδα - Page 42, 46 Σελίδα - Page 43 Σελίδα - Page 35 Τομή Χωνευτού Τζάμι-Πατζούρι Section of Flush-Fitted Sash with Shutter Τομή Χωνευτού Τζάμι-Σίτα Section of Flush-Fitted Sash with Mosq. Screen Τομή Τρίφυλλου Επάλληλου Section of Triple Overlapping Window Σελίδα - Page 44, 45 Σελίδα - Page 47 Σελίδα - Page 48 Τομή Τετράφυλλου Επάλληλου Section of Quadruple Overlapping Window Τομή Δίφυλλου Χωνευτού Τζάμι-Σίτα-Πατζούρι Section of Double Flush-Fitted Sash with Mosq. Screen & Shutter Σελίδα - Page 33, 34 Σελίδα - Page 36, 37, 38, 39, 40, 41 34

35 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΤΕΤΡΑΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF QUADRUPLE OVERLAPPING WINDOW Uf=4,7W/m 2 K Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION A - A Εσωτερικό - Inside 101, ES P US530-3PRM 57,00 ES M ES ES M US508-1FSA 45,00 4, EA M ES ES M US530-3PRM EA ,50 13,25 Εξωτερικό - Outside 35

36 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΤΕΤΡΑΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ (ΘΕΣΗ ΚΛΕΙΔΩΜΑΤΟΣ) Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF QUADRUPLE OVERLAPPING WINDOW (LOCKING POINT) Uf=3,1W/m 2 K Εξαρτήματα - Accessories Προφίλ - Profiles ,11 ES ES P US508-1FSA 79,80 24,10 7, EA ES U ES M ΤΟΜΗ SECTION A - A ES US530-3PRM

37 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ Κλίμακα - Scale 1:1 VERTICAL SECTION OF OVERLAPPING WITH MOSQ. SCREEN Uf=4,0W/m 2 K Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION Β 78,00 EA US550-3PRA EA P 10,00 ES SA 116,90 ES SA US530-3PRM 88, ES SA ES SA ES P *Εφαρμογή λάστιχου σε περίπτωση ανασυρόμενου κουφώματος. Gasket application in case of lift & slide construction. 47,40 US507-1FSA US510-1FSA EA US508-1FSA EA M US508-1FSA ,90 ES U ES M ES U EA M 154,40 37

38 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 VERTICAL SECTION OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION Β ,20 EA P US550-3PRA EA P 78,00 ES X US530-3PRM ES P *Εφαρμογή λάστιχου σε περίπτωση ανασυρόμενου κουφώματος. Gasket application in case of lift & slide construction. 10,00 118,10 116,90 EA US510-1FSA 47,40 US507-1FSA US507-1FSA ES M US508-1FSA 48,90 ES U ES U EA M 132,39 38

39 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION A - A 8, , US530-3PRM 74,45 EA P EA P ES X US507-1FSA US507-1FSA US510-1FSA EA ,94 18,00 7, EA P EA P US508-1FSA ES P ES X ES M 24, US550-3PRA

40 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 VERTICAL SECTION OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION Β ,50 ES U , US550-3PRA EA P 88,50 ES US530-3PRM ES P *Εφαρμογή λάστιχου σε περίπτωση ανασυρόμενου κουφώματος. Gasket application in case of lift & slide construction. 10,00 127,40 47,40 US508-1FSA EA US510-1FSA US507-1FSA US508-1FSA 48,90 ES M ES U ES U EA M 146,00 40

41 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ HORIZONTAL SECTION OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Κλίμακα - Scale 1:1 Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION A - A ,00 8,00 US530-3PRM ,26 ES U EA P ES US508-1FSA US508-1FSA US510-1FSA EA ,74 18,00 7, US508-1FSA ES P ES P ES U EA P ES ES M 24, US550-3PRA

42 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 VERTICAL SECTION OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION Β US550-1PRA US530-3PRM ,00 118,10 116,90 78,00 EA P ES X 79,20 EA K ES P EA US508-2FSM 47,40 US507-1FSA ES M US507-2FSM US508-1FSA 48,90 ES U ES U EA M 115,60 42

43 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION A - A US550-1PRA 5,00 4, EA P ES X 74,47 EA K EA US507-1FSA US507-2FSM 72,94 18,00 7,00 EA P EA K US508-1FSA ES P ES X ES M 24, US530-3PRM

44 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ Κλίμακα - Scale 1:1 VERTICAL SECTION OF OVERLAPPING WINDOW Uf=4,0W/m 2 K Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION B 47,40 116,90 US508-1FSA ,00 ES U ES M EA ES M US508-1FSA ES U US508-1FSA ES P 48,90 10,00 *Εφαρμογή λάστιχου σε περίπτωση ανασυρόμενου κουφώματος. Gasket application in case of lift & slide construction. ES X 78,00 ES X US530-3PRM

45 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΤΑΘΕΡΟ Κλίμακα - Scale 1:1 VERTICAL SECTION OF OVERLAPPING WINDOW WITH FIXED FRAME Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION B US530-3PRM ES X 78,00 ES P 116,90 ES U US508-1FSA 10,00 EA ,40 ES M ES M ES M ,90 ES U ES U EA M 115,00 45

46 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF FLUSH-FITTED SASH WITH SHUTTER 41,10 Εξαρτήματα - Accessories Προφίλ - Profiles 69,60 18,90 US510-1FSA ES P EA , ES U ES US530-3PRM ΤΟΜΗ SECTION A ES P EA US510-1FSA

47 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΠΑΤΖΟΥΡΙ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF FLUSH-FITTED SASH WITH SHUTTER 41,10 Εξαρτήματα - Accessories Προφίλ - Profiles 59,10 18,90 US510-1FSA ES X ES P EA ΤΟΜΗ SECTION A 6,00 US530-3PRM EA P EA , US510-1FSA

48 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΕΠΑΛΛΗΛΟΥ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF OVERLAPPING WINDOW Uf=3,8W/m 2 K Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION A - A 90, ES P US530-3PRM 57, ES X ES M US508-1FSA 3,50 ES M 45, ES X EA ,00 12,00 48

49 Εφαρμογές - Sections ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ Κλίμακα - Scale 1:1 HORIZONTAL SECTION OF FLUSH-FITTED SASH WITH MOSQ. SCREEN Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION Β , US550-3PRA EA P 10,00 78,00 ES X US530-3PRM ES P *Εφαρμογή λάστιχου σε περίπτωση ανασυρόμενου κουφώματος. Gasket application in case of lift & slide construction. EA ,40 US507-1FSA ES M US510-1FSA US508-1FSA ,90 EA U ES U EA M 93,59 49

50 Εφαρμογές - Sections ΚΑΘΕΤΗ ΤΟΜH ΤΡΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ Κλίμακα - Scale 1:1 VERTICAL SECTION OF TRIPLE OVERLAPPING WINDOW Uf=4,0W/m 2 K Εξαρτήματα - Accessories Προφίλ - Profiles ΤΟΜΗ SECTION Β US530-3PRM ES X ES X ES X 10,00 116,90 47,40 78,00 ES M EA ES M US508-1FSA ES M ES20-226P US508-1FSA ,90 EA M ES U ES P ES U 176,00 50

51 Ανασυρόμενο Lift & Slide AL 220 Μέτρα Κοπής Cutting Calculations 51

52 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΔΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ CUTTING CALCULATIONS OF DOUBLE OVERLAPPING WITH MOSQUITO SCREEN Δίφυλλο Επάλληλο - Double Overlapping Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= τεμ./pcs=2 Ha=H-78 La=(L-12)/ τεμ./pcs=4 τεμ./pcs=4 Hm=H-78 Lm=La τεμ./pcs=2 τεμ./pcs= He=H-78 τεμ./pcs=2 Le=L-82,5 ES Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm. Γέμισμα Glass τεμ./pcs=2 Hc=Ha-126 Lc=La-126 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 52

53 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΔΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ CUTTING CALCULATIONS OF DOUBLE OVERLAPPING WITH MOSQUITO SCREEN Δίφυλλο Επάλληλο - Double Overlapping Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= τεμ./pcs=2 Ha=H-78 La=(L-2)/ τεμ./pcs=4 τεμ./pcs=4 Hm=H-78 Lm=La τεμ./pcs=2 τεμ./pcs= He=H-78 τεμ./pcs=2 Le=L-82,5 ES Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm. Γέμισμα Glass τεμ./pcs=2 Hc=Ha-147 Lc=La-147 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 53

54 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΤΡΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ CUTTING CALCULATIONS OF TRIPLE OVERLAPPING WINDOW Τρίφυλλο Επάλληλο - Triple Overlapping Window Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= ES Γέμισμα Glass τεμ./pcs=3 Ha=H-78 τεμ./pcs=6 He=H-78 τεμ./pcs=4 Hc=Ha-126 τεμ./pcs=2 La=(L+54)/3 τεμ./pcs=6 Le=L-82,5 Lc=La-126 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm. ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 54

55 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΤΡΙΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ CUTTING CALCULATIONS OF TRIPLE OVERLAPPING WINDOW Τρίφυλλο Επάλληλο - Triple Overlapping Window Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= ES Γέμισμα Glass τεμ./pcs=3 Ha=H-78 τεμ./pcs=6 He=H-78 τεμ./pcs=4 Hc=Ha-147 τεμ./pcs=2 La=(L+73)/3 τεμ./pcs=6 Le=L-82,5 Lc=La-147 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm. ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 55

56 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΤΕΤΡΑΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ CUTTING CALCULATIONS OF QUADRUPLE OVERLAPPING WITH MOSQUITO SCREEN Τετράφυλλο Επάλληλο - Quadruple Overlapping Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= τεμ./pcs=2 Ha=H-78 La=(L+48)/ τεμ./pcs=8 τεμ./pcs=8 Hm=H-78 Lm=La τεμ./pcs=4 τεμ./pcs= He=Ha-84 τεμ./pcs= He=Ha-84 τεμ./pcs=1 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm He=H-78 τεμ./pcs=4 ES Le=L-82,5 Γέμισμα Glass τεμ./pcs=4 Hc=Ha-126 Lc=La-126 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 56

57 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΤΕΤΡΑΦΥΛΛΟΥ ΕΠΑΛΛΗΛΟΥ ΜΕ ΣΙΤΑ CUTTING CALCULATIONS OF QUADRUPLE OVERLAPPING WITH MOSQUITO SCREEN Τετράφυλλο Επάλληλο - Quadruple Overlapping Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= τεμ./pcs=2 Ha=H-78 La=(L+67)/ τεμ./pcs=8 τεμ./pcs=8 Hm=H-78 La=La τεμ./pcs=4 τεμ./pcs= He=Ha-84 τεμ./pcs= He=Ha-84 τεμ./pcs=1 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm He=H-78 τεμ./pcs=4 ES Le=L-82,5 Γέμισμα Glass τεμ./pcs=4 Hc=Ha-147 Lc=La-147 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 57

58 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΜΟΝΟΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ CUTTING CALCULATIONS OF SINGLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Mονόφυλλο Χωνευτό - Single Flush-Fitted Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= Ha=H-78 τεμ./pcs=2 Ha=H-78 τεμ./pcs=2 Hm=H-78 τεμ./pcs=2 τεμ./pcs =2 τεμ./pcs=2 La=L-80 τεμ./pcs=2 La=L-80 τεμ./pcs=2 Lm=L-80 τεμ./pcs=2 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm. ES Le=2L Γέμισμα Glass τεμ./pcs=4 Hc=Ha-126 Lc=La-126 * Τα μέτρα κοπής του φύλλου ισχύουν για όλα τα φύλλα. * Sash cutting calculations are the same for all sash profiles. ** Τα μέτρα κοπής του γεμίσματος στο φύλλο γίνονται: Hc=Ha-126 και Lc=La-126 ** Glass cutting calculations for sash are: Hc=Ha-126 & Lc=La-126 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 58

59 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΜΟΝΟΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ CUTTING CALCULATIONS OF SINGLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Mονόφυλλο Χωνευτό - Single Flush-Fitted Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs= Ha=H-78 τεμ./pcs=2 Ha=H-78 τεμ./pcs=2 Hm=H-78 τεμ./pcs=2 τεμ./pcs =2 τεμ./pcs=2 La=L-80 τεμ./pcs=2 La=L-80 τεμ./pcs=2 Lm=L-80 τεμ./pcs=2 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm. ES Le=2L Γέμισμα Glass τεμ./pcs=4 Hc=Ha-147 Lc=La-147 * Τα μέτρα κοπής του φύλλου ισχύουν για όλα τα φύλλα. * Sash cutting calculations are the same for all sash profiles. ** Τα μέτρα κοπής του γεμίσματος στο φύλλο γίνονται: Hc=Ha-126 και Lc=La-126 ** Glass cutting calculations for sash are: Hc=Ha-126 & Lc=La-126 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ MINIMUM SASH WIDTH FOR LIFT & SLIDE 90kg=700mm : 200kg=850mm 59

60 Μέτρα Κοπής - Cutting Calculations ΚΟΠΕΣ ΔΙΦΥΛΛΟΥ ΧΩΝΕΥΤΟΥ ΤΖΑΜΙ-ΣΙΤΑ-ΠΑΤΖΟΥΡΙ CUTTING CALCULATIONS OF DOUBLE FLUSH-FITTED SASH WITH MOSQ. SCREEN & SHUTTER Δίφυλλο Χωνευτό - Double Flush-Fitted Κωδ. - Code Προφίλ - Profile Ύψος - Height (H) Πλάτος - Width (L) τεμ./pcs = Ha=H-78 La=(L-89)/ * τεμ./pcs =4 τεμ./pcs =4 Ha=H-78 La=(L-89)/ τεμ./pcs =4 τεμ./pcs =4 Hm=H-78 Lm=(L-89)/ τεμ./pcs =4 τεμ./pcs = He=Ha-84 τεμ./pcs = He=Ha-84 τεμ./pcs = He=Ha-42 τεμ./pcs =1 Όλες οι μετρήσεις γίνονται σε mm. All measurements are in mm τεμ./pcs =4 ES Γέμισμα Glass** τεμ./pcs =2 Hc=Ha-126 Le=2L Lc=La-126 * Τα μέτρα κοπής του φύλλου ισχύουν για όλα τα φύλλα. * Sash cutting calculations are the same for all sash profiles. ** Τα μέτρα κοπής του γεμίσματος στο φύλλο γίνονται: Hc=Ha-126 και Lc=La-126 ** Glass cutting calculations for sash are: Hc=Ha-126 & Lc=La-126 ΕΛΑΧΙΣΤΟ ΦΑΡΔΟΣ ΦΥΛΛΟΥ ΓΙΑ ΑΝΑΣΥΡΟΜΕΝΟ 90kg=700mm : MINIMUM SASH WIDTH FOR LIFT & SLIDE 200kg=850mm 60

61 Ανασυρόμενο Lift & Slide AL 220 Κατεργασίες Milling & Machining 61

62 Κατεργασίες - Milling & Machining Τρυπήματα σε φύλλα Punctures at sashes , ,6 6 14,5 10,6 10,6 10,6 14, ,5 22,5 22,5 22,5 ΘΕΣΗ ΚΑΤΕΡΓΑΣΙΑΣ ΠΡΕΣΑΣ PUNCHING MACHINE TREATMENT POSITION : B ΘΕΣΗ ΚΑΤΕΡΓΑΣΙΑΣ ΠΡΕΣΑΣ PUNCHING MACHINE TREATMENT POSITION : E 62

63 Κατεργασίες - Milling & Machining Τρυπήματα σε οδηγούς Punctures at rails , ,5 46 ΘΕΣΗ ΚΑΤΕΡΓΑΣΙΑΣ ΠΡΕΣΑΣ PUNCHING MACHINE TREATMENT POSITION : E 10,5 10, ΠΛΑΣΤΙΚΗ ΤΑΠΑ ΕΣΩΤΕΡΙΚΟΥ ΝΕΡΟΧΥΤΗ ΟΔΗΓΟΥ PLASTIC PLUG FOR RAIL INNER WEEP HOLE ES M ΤΑΠΑ ΝΕΡΟΧΥΤΗ PLASTIC PLUG FOR WEEP HOLE EA Μ ΔΥΝΑΤΟΤΗΤΑ ΑΠΟΡΡΟΗΣ : 95ml/sec WATER DRAINAGE ΘΕΣΗ ΚΑΤΕΡΓΑΣΙΑΣ ΠΡΕΣΑΣ PUNCHING MACHINE TREATMENT POSITION : D ΕΞΩΤΕΡΙΚΗ ΟΠΗ ΑΠΟΡΡΟΗΣ : 4x28mm WATER DRAINAGE TREATMENT

64 Κατεργασίες - Milling & Machining Τοποθέτηση κιτ κλειδώματος κλειδαριάς συρομένου BRIO (US110-1GSA) Mounting of locking kit for sliding lock BRIO (US110-1GSA) US310-2GSA Κιτ κλειδώματος BRIO BRIO locking kit US310-2GSA Κιτ κλειδώματος BRIO για φύλλο πατζουριού BRIO locking kit for shutter profile

65 Κατεργασίες - Milling & Machining Τοποθέτηση κιτ κλειδώματος κλειδαριάς συρομένου POWER LOCK Mounting of locking kit for sliding lock of POWER LOCK , Τοποθέτηση πόμολου με κλειδαριά συρομένου POWER LOCK Handle mounting for sliding lock of POWER LOCK 11,5 6, ,5 3,5 27, ,2 21,5 21,

66 Κατεργασίες - Milling & Machining Τοποθέτηση χωνευτής κλειδαριάς ανασυρόμενου Flush-fitted lock mounting for Lift & Slide ES Κλειδαριά ανασυρόμενου Lock for Lift & Slide 66

67 Κατεργασίες - Milling & Machining Τοποθέτηση πόμολου Handle mounting Ø14,5 Ø10 Max ES U Εξάρτημα κίνησης για πόμολο με καρέ Handle movement accessory Ø5xN 2 32,5 30Min. 67

68 Κατεργασίες - Milling & Machining Τοποθέτηση κλειδώματος Locking points mounting ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΟΔΗΓΟ MOUNTING IN RAIL ES U Κιτ κλειδώματος Locking points ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΦΥΛΛΟ MOUNTING IN SASH 68

69 Κατεργασίες - Milling & Machining Τοποθέτηση τάκων στεγάνωσης Central waterproof mounting ES Τάκος στεγάνωσης άνω Upper central weatherproof ES Τάκος στεγάνωσης κάτω Lower central weatherproof 69

70 Κατεργασίες - Milling & Machining Τοποθέτηση αμορτισέρ συρομένου Μounting for plastic stopper ES M Κιτ αμορτισέρ απλού συρομένου Plasti stopper for GOS-S ES M Κιτ αμορτισέρ απλού ανασυρόμενου Plasti stopper for Lift & Slide 70

71 Κατεργασίες - Milling & Machining Τοποθέτηση ράουλων 80kg και 160kg απλού συρομένου Mounting rollers 80kg and 160kg for GOS-S ES P Μονό ρυθμιζόμενο ράουλο Single ajustable roller ES P Διπλό ρυθμιζόμενο ράουλο Double ajustable roller Κοπές ντίζας απλού συρόμενου με 3 & 4 κλειδώματα Sliding rod cutting calculations with 3 & 4 locking points

72 Κατεργασίες - Milling & Machining Τοποθέτηση μηχανισμού 90kg ανασυρόμενου - Lift & Slide 90kg mechanism mounting 72

73 Κατεργασίες - Milling & Machining Κοπές ντίζας μηχανισμού 90kg ανασυρόμενου με 2 κλειδώματα 90kg Lift & Slide mechanism rod with 2 locking points, cutting calculations 180 Κοπές ντίζας μηχανισμού 90kg ανασυρόμενου με 3 κλειδώματα 90kg Lift & Slide mechanism rod with 3 locking points, cutting calculations

74 Κατεργασίες - Milling & Machining Τοποθέτηση μηχανισμού 200kg ανασυρόμενου - Lift & Slide 200kg mechanism mounting 74

75 Κατεργασίες - Milling & Machining Κοπές ντίζας μηχανισμού 200kg ανασυρόμενου με 3 κλειδώματα 200kg Lift & Slide mechanism rod with 3 locking points, cutting calculations 180 Κοπές ντίζας μηχανισμού 200kg ανασυρόμενου με 4 κλειδώματα 200kg Lift & Slide mechanism rod with 4 locking points, cutting calculations

76 Ø3,7 Κατεργασίες - Milling & Machining Τοποθέτηση γάντζου ανασυρόμενου Μounting for plastic stopper ES U Κιτ τάπες γάντζου ανασυρόμενου Plastic plugs kit for Lift & Slide 3,5 30 3, ,5 R 1 18,75 76

77 Ανασυρόμενο Lift & Slide AL 220 Εξαρτήματα Accessories 77

78 Εξαρτήματα - Accessories Γωνίες - Corner joints ES U - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ 41x9,2mm - CORNER JOINT 41x9,2mm 9, ,5 Συσκευασία - Package: 100 τεμ./pcs ES U - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ 30,5x9,2mm CORNER JOINT 30,5x9,2mm EΑ U - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ 25,1x9,2mm CORNER JOINT 25,1x9,2mm 9,2 9, ,5 25,1 Συσκευασία - Package: 100 τεμ./pcs Συσκευασία - Package: 100 τεμ./pcs ES U ES X - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ 26,5x14mm CORNER JOINT 26,5x14mm - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΧΥΤΗ 26,5x14mm CORNER JOINT 26,5x14mm , , Συσκευασία - Package: 100 τεμ./pcs Συσκευασία - Package: 250 τεμ./pcs 78

79 Εξαρτήματα - Accessories Γωνίες - Corner joints ES X - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ ΦΥΛΛΟΥ 19x10,7mm CORNER JOINT 19x10,7mm EA P - : ΓΩΝΙΑ ΣΥΝΔΕΣΕΩΣ 26,4x14mm CORNER JOINT 26,4x14mm , , Συσκευασία - Package: 100 τεμ./pcs Συσκευασία - Package: 100 τεμ./pcs ES SA - : ΓΩΝΙΑ ΓΩΝΙΑΣΤΡΑΣ 9,4x18,6mm CORNER JOINT FOR CRIMPIMG MACHINE 9,4x18,6mm 18,6 Συσκευασία - Package: 200 τεμ./pcs 9, Κωδικός προφίλ - Profile code: / Βάρος - Weight: 2504gr/m ΕA I/U/P - : ΓΩΝΙΑ ΕΠΙΠΕΔΟΤΗΤΑΣ 5mm - ALIGMENT CORNER 5mm ΕA I/U - : ΓΩΝΙΑ ΕΠΙΠΕΔΟΤΗΤΑΣ 7mm - ALIGMENT CORNER 7mm *I = INOX *U = ΓΑΛΒΑΝΙΖΕ - GALVANIZED *P = ΠΛΑΣΤΙΚΗ - PLASTIC *I = INOX *U = ΓΑΛΒΑΝΙΖΕ - GALVANIZED 5mm 7mm Συσκευασία - Package: I/P=2.500 τεμ./pcs, U=7.000 τεμ./pcs Συσκευασία - Package: τεμ./pcs Παρατηρώντας τα αποτελέσματα των δοκιμών, μπορούμε να πούμε ότι η νέα γωνία σύνδεσης ES X, σε σύγκριση με τις υπάρχουσες γωνίες της αγοράς, είναι αυτή με τα καλύτερα ποσοστά. Στα 200kg παραμόρφωση της γωνίας του προφίλ με την γωνία συνδεσης είναι 1,1mm. Πρέπει να θεωρήσουμε ότι μια παραμόρφωση αυτού του τύπου είναι ελεγχόμενη σε κουφώματα ανοιγόμενων κατασκευών σε αντίθεση με συρόμενες κατασκευές που το κούφωμα γλυστράει πάνω στον οδηγό κύλησης. F 175 d ES X Kg d d d 50 1,45 0,58 0, ,58 2,00 0, ,30 5,60 0, ,10 Watching the test results, we can say that the new corners ES X, compared with existing corners of the market was the best rates. At 200kg deformation angle profile in the corners is 1,1 mm. We must assume that a deformation of this type is controlled hinged frames in construction as opposed to the sliding frame structures that slips over the guide roll. 79

80 Εξαρτήματα - Accessories Λάστιχα / Σίτες / Βουρτσάκια - Gaskets / Mosquito Screens / Brushes EA M ΛΑΣΤΙΧΟ ΣΦΗΝΑ ΤΖΑΜΙΟΥ 1mm GLAZING GASKET 1mm Συσκευασία - Package: 350 m EA M ΛΑΣΤΙΧΟ ΓΑΝΤΖΟΥ GASKET FOR HOOK PROFILE Συσκευασία - Package: 150 m ES Μ ΛΑΣΤΙΧΟ ΦΥΛΛΟΥ ΑΝΑΣΥΡΟΜΕΝΟΥ LIFT & SLIDE SASH GASKET Συσκευασία - Package: 200 m ES Μ ΛΑΣΤΙΧΟ ΦΟΥΣΚΑ ΓΑΝΤΖΟΥ-ΜΠΙΝΙ GASKET FOR HOOK & CENTRAL ADAPTER PROFILES Συσκευασία - Package: 300 m ES Μ ΛΑΣΤΙΧΟ ΟΔΗΓΟΥ RAIL GASKET Συσκευασία - Package: 2x220 m (A) US550-1PRA 5mm (Β) US550-3PRA 6mm Συσκευασία - Package: 7 kg (Α) ΛΑΣΤΙΧΟ ΣΙΤΑΣ MOSQ. SCREEN GASKET (Β) ΛΑΣΤΙΧΟ ΣΙΤΑΣ MOSQ. SCREEN GASKET US520-1PRM 1mm US520-2PRM 2mm US520-3PRM 3mm US520-4PRM 4mm US520-5PRM 5mm US520-6PRM 6mm US520-7PRM 7mm Συσκευασία - Package: 10 kg ΛΑΣΤΙΧΟ ΣΦΗΝΑ ΤΖΑΜΙΟΥ GLAZING GASKET 80

81 Εξαρτήματα - Accessories Λάστιχα / Σίτες / Βουρτσάκια - Gaskets / Mosquito Screens / Brushes US530-1PRM 1mm US530-2PRM 2mm US530-3PRM 3mm US530-4PRM 4mm US530-5PRM 5mm US530-6PRM 6mm US530-7PRM 7mm US610-1FSG 0,80m US610-2FSG 1,00m US610-3FSG 1,20m US610-4FSG 1,40m US610-5FSG 1,60m US610-6FSG 1,80m US610-7FSG 2,00m US610-8FSG 2,20m US610-9FSG 2,40m US620-1FSG 0,80m US620-2FSG 1,00m US620-3FSG 1,20m US620-4FSG 1,50m US620-5FSG 1,80m Συσκευασία - Package: 10 kg Συσκευασία - Package: 30 m ΛΑΣΤΙΧΟ ΣΦΗΝΑ ΤΖΑΜΙΟΥ ΚΟΥΜΠΩΤΗ GLAZING GASKET ΠΑΝΙ ΣΙΤΑΣ FIBERGLASS, ΓΚΡΙ FIBERGLASS MOSQUITO SCREEN, GREY ΠΑΝΙ ΣΙΤΑΣ ΑΛΟΥΜΙΝΙΟΥ ALUMINIUM MOSQUITO SCREEN Συσκευασία - Package: 30,5 m (A) US507-1FSA 7mm (B) US508-1FSA 8mm (C) US510-1FSA 10mm US507-2FSΜ 7mm Συσκευασία Package (Α) ΒΟΥΡΤΣΑΚΙ ΓΙΑ /208 BRUSH FOR /208 (Β) ΒΟΥΡΤΣΑΚΙ ΟΔΗΓΟΥ-ΦΥΛΛΟΥ-ΓΑΤΖΟΥ BRUSH FOR RAIL-SASH-HOOK (C) ΒΟΥΡΤΣΑΚΙ ΓΙΑ /804 BRUSH FOR /804 (A) m (B) 900 m (C) 800 m ΒΟΥΡΤΣΑΚΙ ΓΙΑ ΠΛΑΤΗ 5mm BRUSH FOR mm BACK Συσκευασία - Package: m 81
