Κωδικός Αριθμός : Ε Έκδοση : 01 Ημερομηνία έκδοσης : 02/09/2013. Αναθεώρηση : 00 Ημερομηνία αναθεώρησης : ΕΝΕΡΓΕΙΑΚΗ ΑΝΑΣΚΟΠΗΣΗ

Transcript

1 έκδοσης : ΕΝΕΡΓΕΙΑΚΗ 3 ης ΠΕΡΙΟΔΟΥ ΑΝΑΦΟΡΑΣ 10/2014 ΕΩΣ 9/2015 1

2 έκδοσης : Πίνακας περιεχομένων ΕΚΤΕΛΕΣΤΙΚΗ ΠΕΡΙΛΗΨΗ... 4 ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΜΕ ΤΗΝ ΠΡΟΣΕΓΓΙΣΗ Whole Facility... 5 Τα 6 μαθηματικά μοντέλα Μοντέλο Μηνιαίας ηλεκτρικής ενέργειας υψηλής ζώνης χρέωσης Μοντέλα Μηνιαίας ηλεκτρικής ενέργειας χαμηλής ζώνης χρέωσης Μοντέλο Μηνιαίας Καταγραφείσας Μέγιστης Ζήτησης Μοντέλο Μηνιαίας Μέγιστης Ζήτησης Αιχμής Μοντέλο Ημερήσιας κατανάλωσης Φυσικού Αερίου...6 Σημαντικές μεταβολές από την περίοδο αναφοράς μέχρι την απόδοσης... 7 Σύνοψη αποτελεσμάτων εξοικονομήσεων σε ενεργειακές και νομισματικές μονάδες για το Φυσικό Αέριο και τον Ηλεκτρισμό... 8 Ενεργειακές Μονάδες...8 Νομισματικές Μονάδες...8 ΕΞΕΛΙΞΗ ΤΟΥ ΚΟΣΤΟΥΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΤΗΝ ΠΕΡΙΟΔΟ ΕΝΕΡΓΕΙΑΚΗ Ιστορικά στοιχεία καταναλώσεων κτιρίου ΡΑΕ TO IMPVP ΩΣ ΕΡΓΑΛΕΙΟ ΕΦΑΡΜΟΓΗΣ ΤΟΥ ISO ΜΕΘΟΔΟΛΟΓΙΑ IPMVP ΓΙΑ ΤΗΝ ΜΕΤΡΗΣΗ ΚΑΙ ΕΠΑΛΗΘΕΥΣΗ ΤΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ BASELINE σε απόλυτες τιμές Τρέχουσα περίοδος απόδοσης σε απόλυτες τιμές ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΔΕΙΚΤΗ ΕΙΔΙΚΗΣ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ ΜΕΤΑΒΛΗΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΣΗΜΑΝΤΙΚΑ ΤΗΝ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΜΕ ΤΗΝ ΠΡΟΣΕΓΓΙΣΗ Whole Facility Μαθηματικό μοντέλο μηνιαίας κατανάλωσης ενέργειας υψηλής ζώνης χρέωσης Μαθηματικά μοντέλα κατανάλωσης ενέργειας χαμηλής ζώνης Μαθηματικό μοντέλο μηνιαίας Καταγραφείσας Μέγιστης Ζήτησης Μαθηματικό μοντέλο μηνιαίας Μέγιστης Ζήτησης Αιχμής Μαθηματικό μοντέλο ημερήσιας κατανάλωσης Φυσικού Αερίου Σημαντικές μεταβολές από την περίοδο βάσης BASELINE ΜΕΘΟΔΟΛΟΓΙΑ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΙ ΕΠΙΒΑΡΥΝΣΗΣ ΘΕΡΜΙΚΩΝ ΨΥΚΤΙΚΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΩΝ ΦΟΡΤΙΩΝ 1 ΟΥ ΟΡΟΦΟΥ ΓΙΑ ΤΙΣ NON-ROUTING ADJUSTMENTS ΤΗΣ BASELINE ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ

3 έκδοσης : Συμπεράσματα για τις πραγματικές εξοικονομήσεις ΦΑ την τρέχουσα περίοδο απόδοσης για το κτίριο της ΡΑΕ ΕΞΕΛΙΞΗ ΤΟΥ ΚΟΣΤΟΥΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΤΑ ΤΗΝ ΠΕΡΙΟΔΟ ΑΠΟΤΕΛΕΣΜΑΤΑ ΠΡΑΓΜΑΤΙΚΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΥΨΗΛΗΣ ΖΩΝΗΣ ΧΡΕΩΣΗΣ Συμπεράσματα για τις εξοικονομήσεις ηλεκτρικής ενέργειας ζώνης υψηλής χρέωσης την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ ΑΠΟΤΕΛΕΣΜΑΤΑ ΠΡΑΓΜΑΤΙΚΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΗΣ ΖΩΝΗΣ ΧΡΕΩΣΗΣ Συμπεράσματα για τις πραγματικές εξοικονομήσεις ηλεκτρικής ενέργειας ζώνης χαμηλής χρέωσης την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ Συνολική πραγματική Εξοικονόμηση kwhel Εξοικονομήσεις στη Ζήτηση ισχύος Καταγραφείσα Μέγιστη Ζήτηση (ΚΜΖ) Συμπεράσματα για την μείωση της Καταγραφείσας Μέγιστης Ζήτησης την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ Μέγιστη Ζήτηση Αιχμής (ΜΖΑ) Συμπεράσματα για την μείωση της Μέγιστης Ζήτησης Αιχμής την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ ΣΥΝΟΛΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΝΕΡΓΕΙΑΚΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΣΕ ΝΟΜΙΣΜΑΤΙΚΕΣ ΜΟΝΑΔΕΣ Σύνοψη αποτελεσμάτων εξοικονομήσεων σε ενεργειακές και νομισματικές μονάδες για το Φυσικό Αέριο και τον Ηλεκτρισμό Ενεργειακές Μονάδες Νομισματικές Μονάδες Σύγκριση σε σχέση με το Στόχο της Ενεργειακής Πολιτικής της Αρχής ΕΞΕΛΙΞΗ ΤΟΥ ΚΟΣΤΟΥΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΤΗΝ ΠΕΡΙΟΔΟ ΠΑΡΑΡΤΗΜΑ ΜΕΛΕΤΗ ΑΠΩΛΕΙΩΝ ΧΩΡΟΥ 1 ου ΟΡΟΦΟΥ ΚΤΗΡΙΟΥ ΡΑΕ ΠΑΡΑΡΤΗΜΑ ΒΑΘΜΟΗΜΕΡΕΣ ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ 3 ης ΠΕΡΙΟΔΟΥ ΑΝΑΦΟΡΑΣ ΠΑΡΑΡΤΗΜΑ ΣΥΜΒΑΝΤΑ ΜΕ ΕΝΕΡΓΕΙΑΚΟ ΕΝΔΙΑΦΕΡΟΝ ΠΗΓΕΣ

4 έκδοσης : ΕΚΤΕΛΕΣΤΙΚΗ ΠΕΡΙΛΗΨΗ Ημ/νία σύνταξης : 10/10/2015 Συντάχθηκε από : Ενεργειακό Υπεύθυνο (Μιχαήλ Καράγιωργα & Αλέξη Αδαμόπουλο ) & ΥΣΕΔ (Μεταλλινό Σπύρο) ΕΚΤΕΛΕΣΤΙΚΗ ΠΕΡΙΛΗΨΗ Στο κτήριο της ΡΑΕ το έτος 2011 τοποθετήθηκε Ενεργειακός Υπεύθυνος με σκοπό την εγκαθίδρυση ΣΕΔ (Σχεδίου Ενεργειακής Διαχείρισης), σχέδιο που στη συνέχεια εξελίχθηκε σε Σύστημα Ενεργειακής Διαχείρισης στα πλαίσια του κανονισμού ISO 50001:2011. Για την απόδειξη της επιτευχθείσας Εξοικονόμησης Ενέργειας, ορίσθηκαν ως (αρχική) περίοδος αναφοράς η περίοδος 10 ος /2011 έως 09 ος /2012 και ως τρέχουσα περίοδος απόδοσης η περίοδος 10 ος /2014 έως 09 ος /2015. Με σκοπό την ενδεικτική παρουσίαση της ενεργειακής ταυτότητας του κτηρίου, οι πιο σημαντικές χρήσεις (για την περίοδο απόδοσης) στην κατανάλωση ηλεκτρικής ενέργειας είναι κατά σειρά: 1. ΦΩΤΙΣΜΟΣ με συμμετοχή 24,97% ή ,02 kwh 2. ΚΛΙΜΑΤΙΣΜΟΣ με συμμετοχή 22,23% ή ,15 kwh 3. ΥΠΟΛΟΙΠΑ ΗΛΕΚΤΡΙΚΑ με συμμετοχή 20,30% ή ,55 kwh 4. DATACENTER με συμμετοχή 18,04% ή ,00 kwh5. 5. ΕΞΑΕΡΙΣΜΟΣ με συμμετοχή 9,48% ή ,60 kwh 6. ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ με συμμετοχή 2,81% ή ,00 kwh 7. ΑΝΕΛΚΥΣΤΗΡΕΣ με συμμετοχή 1,25% ή 9.613,00 kwh 8. ΑΠΩΛΕΙΕΣ με συμμετοχή 0,93% ή kwh Τα εκτιμώμενα ποσοστά συμμετοχής στην συνολική τελική κατανάλωση ηλεκτρικής ενέργειας και φυσικού αερίου της περιόδου απόδοσης αποτυπώνονται στα ακόλουθα διαγράμματα 1 και 2: ΕΚΤΙΜΩΜΕΝΑ ΠΟΣΟΣΤΑ ΣΥΜΜΕΤΟΧΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΚΕΝΤΡΩΝ ΚΟΣΤΟΥΣ ΣΤΗΝ ΗΛΕΚΤΡΙΚΗ ΚΑΤΑΝΑΛΩΣΗ ΚΤΙΡΙΟΥ 2,81% ΡΑΕ 0,93% 20,30% 22,23% ΚΛΙΜΑΤΙΣΜΟΣ ΦΩΤΙΣΜΟΣ 18,04% 24,97% ΕΞΑΕΡΙΣΜΟΣ 9,48% ΑΝΕΛΚΥΣΤΗΡΕΣ 1,25% Διάγραμμα 1. Κατανάλωση ανά χρήση ως ποσοστό επί της συνολικής κατανάλωσης για την περίοδο 10/2015 έως 09/2015 (σύνολο κατανάλωσης περιόδου: kwh el) 4

5 έκδοσης : ΕΚΤΙΜΩΜΕΝΑ ΠΟΣΟΣΤΑ ΣΥΜΜΕΤΟΧΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΚΕΝΤΡΩΝ ΚΟΣΤΟΥΣ ΣΤΗΝ ΚΑΤΑΝΑΛΩΣΗ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΤΙΡΙΟΥ ΡΑΕ Aπώλειες: 8,00% Λέβητας 2: 92,00% Διάγραμμα 2. Ποσοστά συμμετοχής των ενεργειακών κέντρων κόστους στην κατανάλωση φυσικού αερίου του κτιρίου ΡΑE για την περίοδο 10/2014 έως 09/2015 (σύνολο κατανάλωσης περιόδου: ,99 kwh th) Συνολικά η ηλεκτρική ενέργεια συνέβαλε την περίοδο 10/ /2015 κατά 90,8% στην κατανάλωση πρωτογενούς ενέργειας και κατά 74,87% στο δείκτη ειδικής κατανάλωσης kwh/m 2 /a. Η μοναδική σημαντική χρήση στην κατανάλωση Φυσικού Αερίου είναι η θέρμανση και συνέβαλε την περίοδο 10/ /2014 κατά 9,2% στη κατανάλωση πρωτογενούς ενέργειας και κατά 25,13% στο δείκτη ειδικής κατανάλωσης kwh/m 2 /a.. ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΜΕ ΤΗΝ ΠΡΟΣΕΓΓΙΣΗ Whole Facility Για τη μοντελοποίηση της χρήσης baseline της ΡΑΕ χρησιμοποιήθηκαν οι μέθοδοι που περιγράφονται στο IPMVP για την προσέγγιση Whole Facility ή αλλιώς Option C. Όπως περιγράφει το IPMVP για την Option C: Calculations and Mathematical Models ο όρος προσαρμογές ρουτίνας της εξίσωσης εξοικονόμησης υπολογίζεται με τη δημιουργία ενός έγκυρου μαθηματικού μοντέλου για κάθε μοτίβο χρήσης ενέργειας κάθε μετρητή. Με στόχο τη δυνατότητα υπολογισμού των εξοικονομήσεων σε ενεργειακές και νομισματικές μονάδες απαιτήθηκε σύμφωνα με το τιμολόγιο των προμηθευτών ενέργειας η δημιουργία 6 μαθηματικών μοντέλων, 5 για την ηλεκτρική ενέργεια και 1 για το φυσικό αέριο όπως περιγράφονται και αναλύονται παρακάτω. Όλα τα μοντέλα εκτός από το μοντέλο για τη ζώνη χαμηλής χρέωσης προέκυψαν από τεχνικές παλινδρόμησης με ανεξάρτητη μεταβλητή τις βαθμοημέρες ψύξης για τον ηλεκτρισμό και βαθμοημέρες θέρμανσης για το φυσικό αέριο. 5

6 έκδοσης : Τα 6 μαθηματικά μοντέλα 1.Μοντέλο Μηνιαίας ηλεκτρικής ενέργειας υψηλής ζώνης χρέωσης Μετά τη βελτιστοποίηση της θερμοκρασίας βάσης για τον υπολογισμό των βαθμοημερών προέκυψε με τη μέθοδο της παλινδρόμησης kwhel υψ.ζώνη χρέωσης = 94,482* CDD20, ,6 2.3.Μοντέλα Μηνιαίας ηλεκτρικής ενέργειας χαμηλής ζώνης χρέωσης Στην ανάλυση της παλινδρόμησης χρησιμοποιήθηκαν 2 μαθηματικά μοντέλα που εξαρτώνται από τις ημέρες λειτουργίας του εξοπλισμού. Total kwhel ζώνη χαμηλής Oct to Mar = 871,22 * Days Total kwhel ζώνη χαμηλής April to Sept = 1164,45 * Days 4.Μοντέλο Μηνιαίας Καταγραφείσας Μέγιστης Ζήτησης Ως σημαντική μεταβλητή μετά την ανάλυση παλινδρόμησης καθορίστηκαν οι PKCDD21,4 μετά τη βελτιστοποίηση που πραγματοποιήθηκε. Total ΚΜΖkW= 11,38 * PKCDD21, ,75 5.Μοντέλο Μηνιαίας Μέγιστης Ζήτησης Αιχμής Ως σημαντική μεταβλητή μετά την ανάλυση παλινδρόμησης καθορίστηκαν οι PKCDD12 μετά τη βελτιστοποίηση που πραγματοποιήθηκε. Total ΜΖΑkW= 6,05 * PKCDD ,44 6.Μοντέλο Ημερήσιας κατανάλωσης Φυσικού Αερίου Ως σημαντική μεταβλητή μετά την ανάλυση παλινδρόμησης καθορίστηκαν οι HDD18,77 μετά τη βελτιστοποίηση που πραγματοποιήθηκε. Daily kwhth= 354,5906 * HDD18, ,2641 6

7 έκδοσης : Σημαντικές μεταβολές από την περίοδο αναφοράς μέχρι την απόδοσης Ο 1 ος όροφος του κτιρίου της ΡΑΕ την περίοδο βάσης υπολειτουργούσε καθώς δεν υπήρχαν εργαζόμενοι στον χώρο και συνεπώς καταναλώσεις ενέργειας για ψύξη, θέρμανση καθώς και για το σημαντικότερο μέρος του φωτισμού καθώς λειτουργούσαν μόνο τα φωτιστικά των διαδρόμων με χρονοπρογράμματα από το BMS. Η μοναδική χρήση του χώρου ήταν η αίθουσα συσκέψεων η οποία χρησιμοποιούνταν ελάχιστες φορές για συναντήσεις, συνέδρια κλπ. Σταδιακά από το καλοκαίρι του 2012 εγκαταστάθηκε η TFGR η οποία άρχισε ουσιαστικά να λειτουργεί μετά την περίοδο βάσης. Προκειμένου να καταγράφονται οι καταναλώσεις της νέας δραστηριότητας τοποθετήθηκαν μετρητές στο σύνολο των παροχών του ορόφου. Η TFGR εγκαταστάθηκε πλήρως εντός του 2013 χρησιμοποιώντας το μεγαλύτερο μέρος του 1 ου ορόφου του κτιρίου. Συνεπώς εγκαταστάθηκαν όλες οι συσκευές γραφείου για 45 θέσεις εργασίας (υπολογιστές, εκτυπωτές και άλλες ηλεκτρικές συσκευές) καθώς και Data Room με CCU για την ψύξη του. Επιπροσθέτως δημιουργήθηκε επιβάρυνση των καταναλώσεων για την ψύξη και την θέρμανση του ορόφου. Ακολουθεί ανάλυση της μεθοδολογίας υπολογισμού των καταναλώσεων λόγω της αλλαγής δεδομένων του 1 ου ορόφου σε σχέση με την περίοδο βάσης. Η συνολική επιβάρυνση που προκλήθηκε από την εγκατάσταση της TFGR στον 1 ο όροφο του κτιρίου της ΡΑΕ σε kwhel κατά την 2 η περίοδο απόδοσης καθώς επίσης και η συμμετοχή των κοινοχρήστων καταναλώσεων των υπογείων παρουσιάζεται στο διάγραμμα 3. Ποσοστά συμμετοχής στη συνολική κατανάλωση kwh el του κτιρίου της ΡΑΕ 6,21% 13,99% Καταναλώσεις ΡΑΕ kwhel Καταναλώσεις TFGR kwhel 79,80% Καταναλώσεις Κοινοχρήστων kwhel Διάγραμμα 3. Κατανάλωση ανά συμβολαιογραφικό στοιχείο επί της συνολικής κατανάλωσης ηλεκτρισμού για την περίοδο 10/2014 έως 09/2015 (σύνολο κατανάλωσης περιόδου: kwh el) 7

8 έκδοσης : Σύνοψη αποτελεσμάτων εξοικονομήσεων σε ενεργειακές και νομισματικές μονάδες για το Φυσικό Αέριο και τον Ηλεκτρισμό Ενεργειακές Μονάδες Οι ενεργειακές εξοικονομήσεις για το Φυσικό Αέριο σύμφωνα με τη μεθοδολογία που αναπτύχθηκε στην παρούσα ενεργειακή ανασκόπηση είναι της τάξης των ,3 kwh th. Κατά τη τρίτη/τρέχουσα περίοδο απόδοσης καταγράφηκε πραγματική εξοικονόμηση σε σχέση με την περίοδο αναφοράς κατά 48,58% στην κατανάλωση ΦΑ. Οι εξοικονομήσεις ενέργειας για την ζώνη υψηλής χρέωσης υπολογίστηκαν σε ,50 kwh el. Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε πραγματική εξοικονόμηση σε σχέση με την κανονικοποιημένη περίοδο βάσης κατά 21,07% στην κατανάλωση ζώνης υψηλής χρέωσης. Οι εξοικονομήσεις ενέργειας για την ζώνη χαμηλής χρέωσης υπολογίστηκαν σε ,2 kwh el. Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε πραγματική εξοικονόμηση σε σχέση με την κανονικοποιημένη περίοδο βάσης κατά 21,9% στην κατανάλωση ζώνης χαμηλής χρέωσης. Η ετήσια ισοδύναμη πραγματική μείωση της ΚΜΖ υπολογίστηκε σε 915,2kW sum.el(eq)1. Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε αθροιστικά εξοικονόμηση σε διακριτές μονάδες ισχύος, αναφορικά με την περίοδο αναφοράς κατά 42,6% στην ΚΜΖ (Ενδιάμεση ζώνη). Η ετήσια ισοδύναμη πραγματική μείωση στην ΜΖΑ υπολογίστηκε σε 669,1kW sum.el(eq). Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε αθροιστικά εξοικονόμηση σε διακριτές μονάδες ισχύος, αναφορικά με την περίοδο αναφοράς κατά 32.68% στην ΜΖΑ. Συνεπώς, το σύνολο των εξοικονομήσεων καταναλώσεων ενέργειας του κτιρίου της ΡΑΕ έφτασε τις ,19 kwh el+th σημειώνοντας μια μείωση σε σχέση με την κανονικοποιημένη περίοδο αναφοράς κατά 29,93%. Νομισματικές Μονάδες Η συνολική εξοικονόμηση του Φυσικού Αερίου σε νομισματικές μονάδες κατά τη δεύτερη περίοδο απόδοσης υπολογίστηκε σύμφωνα με τις τιμές του προμηθευτή 2 ανά περίοδο σε ,81. Η συνολική εξοικονόμηση ηλεκτρικής ενέργειας σε νομισματικές μονάδες κατά την δεύτερη περίοδο απόδοσης υπολογίστηκε σύμφωνα με τις τιμές του προμηθευτή 3 ανά περίοδο σε ,34. Συνεπώς το σύνολο των εξοικονομήσεων σε νομισματικές μονάδες για το σύνολο της καταναλισκόμενης ενέργειας έφτασε για την τρέχουσα περίοδο απόδοσης τα ,15. 1 kwsum.el(eq): είναι τα ετήσια ισοδύναμα kw el που έχουν αθροιστικά μειωθεί από το ετήσιο προφίλ ζήτησης ισχύος (όπως αυτό καταγράφεται από τον ΔΕΔΔΗΕ με την διακριτή μονάδα ισχύος kwel ανά μήνα) αναφοράς. 2 Προκειμένου να υπολογιστεί η εξοικονόμηση στις τιμές του προμηθευτή, στην τιμή /kwh th προστέθηκαν και οι φόροι που αφορούν την κατανάλωση ενέργειας ενώ αφαιρέθηκε η χρέωση ισχύος η οποία είναι πάγια. 3 Αφορά τελικές τιμές καθώς περιλαμβάνεται όλο το ενεργειακό κόστος του τιμολογίου πλέον των φόρων. 8

9 έκδοσης : ΕΞΕΛΙΞΗ ΤΟΥ ΚΟΣΤΟΥΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΤΗΝ ΠΕΡΙΟΔΟ Την περίοδο το κόστος της ηλεκτρικής ενέργειας (ζήτηση και κατανάλωση) μεταβλήθηκε αρκετές φορές τόσο στο σκέλος των ανταγωνιστικών χρεώσεων όσο και στο σκέλος των ρυθμιζόμενων. Προκειμένου να αξιολογηθεί η μεταβολή του κόστους ενέργειας την περίοδο , καταχωρήθηκαν στον εξομοιωτή τιμολογίων που έχουμε αναπτύξει οι μετρήσεις ενός αντιπροσωπευτικού μήνα από τα τιμολόγια του προμηθευτή ενέργειας της ΡΑΕ με τα εξής χαρακτηριστικά : ΜΗΝΑΣ Σεπ-13 ΗΜΕΡΕΣ 30 ΧΑΜΗΛΗ (kwh) ΥΨΗΛΗ (kwh) ΕΝΕΡΓΑ (kwh) ΑΕΡΓΑ (kvarh) ΙΣΧΥΣ 224 εφφ: 0,2187 συνφ: 0,977 Σ.ΠΡΣ: 1 Σ.ΧΡΣ 0,476 А 1 ΧΜΖ (kw) 224 KMZ (kw) 224 Ελάχιστο (kw) 104 Ενδιάμεσο (kw) 224 Αιχμή (kw) 201 Το τελικό κόστος ενέργειας στο τιμολόγιο της ΡΑΕ (ΜΤ εμπορικό) τον Σεπτέμβριο 2015 έχει μεταβληθεί κατά +32,4% σε σχέση με την περίοδο έναρξης της baseline, για τα σταθερά χαρακτηριστικά κατανάλωσης/ζήτησης του ανωτέρω πίνακα. Καταγράφηκε μια μεγάλη αύξηση κατά την πρώτη περίοδο απόδοσης κατά 10,39%. Την δεύτερη περίοδο απόδοσης καταγράφηκε μια πιο ήπια αύξηση της τάξεως του 13,71% σε σχέση με την περίοδο βάσης και κατά 3,01% σε σχέση με την πρώτη περίοδο απόδοσης. Την Τρίτη περίοδο απόδοσης η διαφορά με την περίοδο βάσης διαμορφώνεται σε 14,91% ενώ παρατηρείται μια μικρή μεταβολή σε σχέση με την δεύτερη περίοδο απόδοσης κατά 1,05%. Παρά την αύξηση της τιμής της ηλεκτρικής ενέργειας και παρά την επιβάρυνση λόγω της εγκατάστασης της TFGR στο κτίριο της αρχής το συνολικό ονομαστικό κόστος της 3 ης περιόδου απόδοσης είναι μειωμένο κατά 8.081,38 ή 6,64% σε σχέση με την γραμμή βάσης λόγω των σημαντικών εξοικονομήσεων ενέργειας που πραγματοποιήθηκαν. 9

10 έκδοσης : Ημ/νία σύνταξης : 10/10/2014 ΕΝΕΡΓΕΙΑΚΗ ΒΑΣΙΚΑ ΣΤΟΙΧΕΙΑ ΚΤΗΡΙΟΥ Συντάχθηκε από : Ενεργειακό Υπεύθυνο (Μιχαήλ Καράγιωργα, Αλέξη Αδαμόπουλο) & ΥΣΕΔ (Μεταλλινό Σπύρο) ΕΠΙΦΑΝΕΙΑ : 9.283,0m 2 ΑΤΟΜΑ : 143 (βλ. Πίνακα 1) ΧΡΗΣΕΙΣ : ΚΤΙΡΙΟ ΓΡΑΦΕΙΩΝ ΕΠΙΦΑΝΕΙΑ ΑΝΑ ΧΡΗΣΗ : (βλ. Πίνακα 2) ΕΠΙΦΑΝΕΙΑ ΑΝΑΦΟΡΑΣ : 6.575,0m 2 (από ισόγειο έως και 7 ο όροφο προσθέτουμε κοινόχρηστους χώρους ανωδομής) ΩΡΑΡΙΟ ΛΕΙΤΟΥΡΓΙΑΣ : Τα γραφεία λειτουργούν καθημερινά από τις 07:00 έως τις 19:00 ΘΕΡΜΑΙΝΟΜΕΝΟΙ ΧΩΡΟΙ : 5.495,60 m 2 (Από ισόγειο έως και 7 ο όροφο δεν προσθέτουμε κοινόχρηστους χώρους ανωδομής) ΨΥΧΟΜΕΝΟΙ ΧΩΡΟΙ : 5.495,60 m 2 (Από ισόγειο έως και 7 ο όροφο δεν προσθέτουμε κοινόχρηστους χώρους ανωδομής) Όροφος Άτομα 1 ος 49 2 ος 26 3 ος 22 4 ος 12 5 ος 16 6 ος 11 7 ος 7 Σύνολο 143 Πίνακας 1. Άτομα ανά όροφο στο κτήριο της ΡΑΕ ΧΩΡΟΣ ΙΔΙΟΚΤΗΣΙΑ ΚΟΙΝΟΧΡΗΣΤΟΙ ΡΑΕ ΧΩΡΟΙ ΣΥΝΟΛΟ ΧΡΗΣΗ ΥΠΟΓΕΙΟ Χώρος στάθμευσης αυτοκινήτων ΥΠΟΓΕΙΟ Αποθήκες ΡΑΕ+λεβητοστάσιο+Η/Ζ+Πίνακες ΣΥΝΟΛΟ ΥΠ ΙΣΟΓΕΙΟ 84,6 151,4 236 Είσοδος κτιρίου 1 ος ΟΡΟΦΟΣ Γραφεία και χώρος συνδριάσεων 2 ος ΟΡΟΦΟΣ Γραφεία-Αίθουσα Ολομέλειας 3 ος ΟΡΟΦΟΣ Γραφεία 4 ος ΟΡΟΦΟΣ Γραφεία 5 ος ΟΡΟΦΟΣ Γραφεία 6 ος ΟΡΟΦΟΣ Γραφεία 7 ος ΟΡΟΦΟΣ Γραφεία ΣΥΝΟΛΟ ΑΝΩΔΟΜΗΣ 5495,6 1079,4 6575,0 ΓΕΝΙΚΟ ΣΥΝΟΛΟ 7.814, , ,0 Πίνακας 2. Επιφάνεια ανά χρήση στο κτήριο της ΡΑΕ 10

11 έκδοσης : Ιστορικά στοιχεία καταναλώσεων κτιρίου ΡΑΕ Στο παρακάτω διάγραμμα 1 και στον ακόλουθο πίνακα 3 παρουσιάζονται οι καταναλώσεις ηλεκτρικής ενέργειας κατά τελευταία 6 έτη. Κατανάλωση Ηλεκτρισμού kwh el Διάγραμμα1. Καταναλώσεις ηλεκτρικής ενέργειας περιόδου 1/2010-9/2015. MHNEΣ ΙΑΝΟΥΑΡΙΟΣ , , , , , ,58 ΦΕΒΡΟΥΑΡΙΟΣ , , , , , ,03 ΜΑΡΤΙΟΣ , , , , , ,47 ΑΠΡΙΛΙΟΣ , , , , , ,63 ΜΑΙΟΣ , , , , , ,86 ΙΟΥΝΙΟΣ , , , , , ,10 ΙΟΥΛΙΟΣ , , , , , ,86 ΑΥΓΟΥΣΤΟΣ , , , , , ,94 ΣΕΠΤΕΜΒΡΙΟΣ , , , , , ,04 ΟΚΤΩΒΡΙΟΣ , , , , ,04 ΝΟΕΜΒΡΙΟΣ , , , , ,38 ΔΕΚΕΜΒΡΙΟΣ , , , , ,75 Γενικό Άθροισμα , , , , , ,47 Πίνακας 3. Δεδομένα κατανάλωσης λογαριασμών ΔΕΗ 1/2010-9/2015 (kwh el) 11

12 έκδοσης : Ακολουθούν τα ιστορικά στοιχεία καταναλώσεων των τελευταίων 4 ετών Φυσικού Αερίου στο διάγραμμα 2 και τον πίνακα 4. Κατανάλωση Φυσικού Αερίου kwhth Διάγραμμα2. Καταναλώσεις Φυσικού Αερίου περιόδου 1/2010-9/2015. ΜΗΝΑΣ ΙΑΝΟΥΑΡΙΟΣ , , , , , ,88 ΦΕΒΡΟΥΑΡΙΟΣ , , , , , ,27 ΜΑΡΤΙΟΣ , , , , , ,34 ΑΠΡΙΛΙΟΣ , , , , , ,82 ΜΑΙΟΣ , , ,85 0,00 0,00 0,00 ΙΟΥΝΙΟΣ 0,00 0,00 0,00 0,00 0,00 0,00 ΙΟΥΛΙΟΣ 0,00 0,00 0,00 0,00 0,00 0,00 ΑΥΓΟΥΣΤΟΣ 0,00 0,00 0,00 0,00 0,00 0,00 ΣΕΠΤΕΜΒΡΙΟΣ 1.075, , ,59 0,00 0,00 0,00 ΟΚΤΩΒΡΙΟΣ 3.420, , ,78 0, ,88 ΝΟΕΜΒΡΙΟΣ , , , , ,18 ΔΕΚΕΜΒΡΙΟΣ , , , , ,64 Grand Total , , , , , ,31 Πίνακας 4. Δεδομένα κατανάλωσης λογαριασμών ΕΠΑ 1/2010-9/2015(kWh th) 12

13 έκδοσης : Σύμφωνα με τους όρους και ορισμούς του EN ISO 50001:2011 (terms and definitions) βλ παρ 3.6 του προτύπου η ενεργειακή γραμμή βάσης (energy baseline) αποτελεί ποσοτική αναφορά παρέχοντας μια βάση για τη σύγκριση της ενεργειακής απόδοσης η οποία αντανακλά μια συγκεκριμένη χρονική περίοδο. Η αρχική γραμμή ενεργειακής βάσης μπορεί να ομαλοποιηθεί χρησιμοποιώντας μεταβλητές που επηρεάζουν τη χρήση ή / και την κατανάλωση ενέργειας, π.χ. επίπεδο παραγωγής, βαθμοημέρες (εξωτερική θερμοκρασία), κ.λπ. Η αρχική γραμμή ενεργειακής βάσης χρησιμοποιείται επίσης για τον υπολογισμό της εξοικονόμησης ενέργειας, ως σημείο αναφοράς πριν και μετά την εφαρμογή δράσεων βελτίωσης της ενεργειακής απόδοσης. Σύμφωνα με την παρ του EN ISO 50001:2011 (Baseline) o οργανισμός πρέπει να ορίσει μια ή περισσότερες baselines χρησιμοποιώντας τις πληροφορίες που περιλαμβάνονταν στην αρχική ενεργειακή ανασκόπηση, λαμβάνοντας υπόψη μια περίοδο δεδομένων κατάλληλη για τη χρήση και την κατανάλωση ενέργειας του οργανισμού. Οι αλλαγές στην ενεργειακή απόδοση μετρούνται έναντι των baselines. TO IMPVP ΩΣ ΕΡΓΑΛΕΙΟ ΕΦΑΡΜΟΓΗΣ ΤΟΥ ISO To International Performance Measurement and Verification Protocol -Concepts and Options for Determining Energy and Water Savings Volume 1 (EVO :2012) αποτελεί κατάλληλο εργαλείο για την ορθή και έγκυρη εφαρμογή των απαιτήσεων του EN ISO 50001:2011 καθώς σύμφωνα με το APPENDIX D «USERS OF IPMVP» είναι κατάλληλο για τους οργανισμούς που επιδιώκουν πιστοποίηση κατά ISO Πιό συγκεκριμένα το D-11 (Energy Users Seeking ISO Certification) αναφέρει ότι οι διαχειριστικές μέθοδοι υπό το εστιάζουν στη διαχείριση του κόστους ενέργειας ολόκληρης της εγκατάστασης. ΜΕΘΟΔΟΛΟΓΙΑ IPMVP ΓΙΑ ΤΗΝ ΜΕΤΡΗΣΗ ΚΑΙ ΕΠΑΛΗΘΕΥΣΗ ΤΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ Σύμφωνα με το International Performance Measurement and Verification Protocol -Concepts and Options for Determining Energy and Water Savings Volume 1 (EVO :2012) οι εξοικονομήσεις προκύπτουν από την ακόλουθη εξίσωση : 13

14 έκδοσης : Savings = (Baseline-Period Use or Demand - Reporting-Period Use or Demand) ± Adjustments Η γραμμή βάσης σε μια υπάρχουσα εγκατάσταση αποτελεί συνήθως την απόδοση της εγκατάστασης ή του συστήματος πριν από την οποιαδήποτε τροποποίηση/σημαντική μεταβολή. Αυτή η γραμμή βάσης υφίσταται φυσικά και μπορεί να μετρηθεί πριν υλοποιηθούν οι αλλαγές. Στο IPMVP περιγράφονται οι προϋποθέσεις για τον ορθό καθορισμό την γραμμής βάσης. Σύμφωνα με τις σημαντικότερες από αυτές η περίοδος της baseline Θα πρέπει να αντιπροσωπεύει όλους τους τρόπους λειτουργίας της εγκατάστασης Η περίοδος αυτή θα πρέπει να καλύπτει έναν πλήρη κύκλο λειτουργίας με όλες τις συνθήκες λειτουργίας ενός κανονικού κύκλου εκμετάλλευσης από τη μέγιστη ενεργειακή χρήση στη ελάχιστη. Θα πρέπει να περιλαμβάνει μόνο χρονικές περιόδους για τις οποίες όλα τα σταθερά και μεταβλητά στοιχεία ενέργειας που τη διέπουν την εγκατάσταση είναι γνωστά. Τυπικώς, ένα ολόκληρο έτος δεδομένων της γραμμή βάσης είναι απαραίτητο για να καθοριστεί ένας πλήρης κύκλος λειτουργίας. Σύμφωνα με το IPMVP υπάρχουν δύο προσεγγίσεις για την αποτύπωση των εξοικονομήσεων 1. Με βάση την περίοδο απόδοσης ή αποφευχθείσα χρήση ενέργειας (Reporting-Period Basis or Avoided Energy Use) 2. Με βάση σταθερές συνθήκες ή κανονικοποιημένες εξοικονομήσεις (Fixed Conditions Basis or Normalized Savings) Στα πλαίσια του ΣΕΔ κατά ISO της ΡΑΕ χρησιμοποιήθηκε η πρώτη προσέγγιση. Οι εξοικονομήσεις υπό την προσέγγιση «αποφευχθείσας ενέργειας» αποτυπώνονται με την παρακάτω εξίσωση: Αποφευχθείσα χρήση ενέργειας (ή εξοικονόμηση)= προσαρμοσμένη ενέργεια αναφοράς ενέργεια περιόδου απόδοσης ± μη συνήθεις προσαρμογές (non-routine adjustments) της ενέργειας περιόδου αναφοράς στις συνθήκες της περιόδου απόδοσης. 14

15 έκδοσης : Όπου ως προσαρμοσμένη ενέργεια βάσης ορίζεται η ενέργεια βάσης πλέον των συνήθων προσαρμογών (routine adjustments) που απαιτούνται προκειμένου να προσαρμοστεί στις συνθήκες της περιόδου απόδοσης. Η προσαρμοσμένη ενέργεια αναφοράς κατά κανόνα προκύπτει από την δημιουργία ενός μαθηματικού μοντέλου το οποίο συσχετίζει τα πραγματικά ενεργειακά δεδομένα της ενέργειας βάσης με κατάλληλες ανεξάρτητη/ες μεταβλητή/ες στην περίοδο αναφοράς. Κάθε ανεξάρτητη μεταβλητή της περιόδου απόδοσης στη συνέχεια εισάγεται στο μαθηματικό μοντέλο της περιόδου αναφοράς ώστε να παραχθεί η προσαρμοσμένη χρήση ενέργειας της περιόδου αναφοράς. Ως ανεξάρτητες μεταβλητές νοούνται μεταβλητές που αναμένεται να μεταβάλλονται συχνά και έχουν μετρήσιμη επίδραση στην ενεργειακή χρήση ενός συστήματος ή μιας εγκατάστασης. Για παράδειγμα μια κοινή μεταβλητή που καθορίζει την ενεργειακή κατανάλωση ενός κτιρίου είναι η εξωτερική θερμοκρασία ή για ένα εργοστάσιο οι παραγόμενες μονάδες προϊόντος κλπ. Για τους σκοπούς του ΣΕΔ της ΡΑΕ χρησιμοποιήθηκε η προσέγγιση C Whole Facility καθώς πληρούνται οι προϋποθέσεις που θέτει το πρότυπο 4. Σύμφωνα με την προσέγγιση αυτή 5 : Οι εξοικονομήσεις καθορίζονται με μετρήσεις της κατανάλωσης ενέργειας στο σύνολό της εγκατάστασης ή σε επίπεδο υπο-μονάδας. Συνεχείς μετρήσεις της χρήσης ενέργειας ολόκληρης της εγκατάστασης λαμβάνονται καθ 'όλη τη διάρκεια της περιόδου αναφοράς. Οι εξοικονομήσεις υπολογίζονται με την ανάλυση των δεδομένων των μετρητών κοινής ωφέλειας ολόκληρης της εγκατάστασης για την περίοδο γραμμής βάσης και την περίοδο απόδοσης. Οι προσαρμογές ρουτίνας πραγματοποιούνται όπως προβλέπεται στο πρότυπο, χρησιμοποιώντας τεχνικές απλής σύγκρισης ή ανάλυσης παλινδρόμησης (simple comparison or regression analysis). Οι μη συνήθεις προσαρμογές πραγματοποιούνται σύμφωνα με τις απαιτήσεις του προτύπου. Η τυπική της εφαρμογή περιλαμβάνει πολύπλευρα προγράμματα ενεργειακής διαχείρισης που επιδρούν σε πολλά συστήματα σε μια εγκατάσταση. Η ενεργειακή χρήση Φυσικού Αερίου και Ηλεκτρισμού όπως προκύπτει από τα τιμολόγια κοινής ωφέλειας μετριέται για τη 4 Βλέπε παρ. 4.8 του IPMVP Option C: Whole Facility 5 Βλέπε παρ. 4.6 του IPMVP Table 2 Overview of IPMVP Options 15

16 έκδοσης : δημιουργία γραμμής βάσης διάρκειας 12 μηνών (ή 24 ή 36 κλπ) καθώς και για όλη τη διάρκεια της/των περιόδων αναφοράς. Ως περίοδος/ενέργεια βάσης (baseline) κατά ISO και IPMVP έχουν οριστεί οι ενεργειακές καταναλώσεις και δεδομένα της περιόδου έως για την ηλεκτρική ενέργεια και έως για το Φυσικό Αέριο. Τα δεδομένα κατανάλωσης Θερμικής 6 (kwh th) και Ηλεκτρικής Ενέργειας (kwh el) για την περίοδο αναφοράς 10/ /2012 παρουσιάζονται αναλυτικά στον Πίνακα 5. BASELINE σε απόλυτες τιμές ΜΗΝΑΣ kwh el kwh th ΣΥΝΟΛΙΚΗ ΚΑΤΑΝΑΛΩΣΗ (Ε el+e th) Περιόδου ΣΥΝΟΛΙΚΗ ΠΡΩΤΟΓΕΝΗΣ ΕΝΕΡΓΕΙΑ kwhpr Οκτ , , ,96 Νοε , , ,68 Δεκ , , ,30 Ιαν , , ,93 Φεβ , , ,31 Μαρ , , ,21 Απρ , , ,64 Μαϊ , , ,44 Ιουν , , ,00 Ιουλ , , ,00 Αυγ , , ,00 Σεπ , , ,32 ΕΤΗΣΙΑ , , ,79 Πίνακας 5. Δεδομένα κατανάλωσης περιόδου αναφοράς (Baseline 10/ /2012). Η γραφική απεικόνιση των καταναλώσεων ηλεκτρικής ενέργειας και φυσικού αερίου σε kwh el+th τελικής χρήσης για την περίοδο αναφοράς 10/ /2012 παρουσιάζεται στο Διάγραμμα 3. 6 Αν και δεν αντικατοπτρίζουν τις πραγματικές καταναλώσεις λόγω του τρόπου λήψης των μετρήσεων και απόδοσης των δεδομένων από τον προμηθευτή Φυσικού Αερίου τα δεδομένα του πίνακα αποτυπώνουν τις μετρήσεις kwh th όπως αποτυπώνονται στα τιμολόγια του προμηθευτή. Για την παλινδρόμηση του ΦΑ χρησιμοποιήθηκαν τα σύνολα της περιόδου προκειμένου να συσχετιστούν με τις σωστές βαθμοημέρες θέρμανσης των αντίστοιχων περιόδων. 16

17 έκδοσης : Διάγραμμα3. Γραφική αναπαράσταση δεδομένων κατανάλωσης περιόδου αναφοράς (Baseline 10/ /2012). Τρέχουσα περίοδος απόδοσης σε απόλυτες τιμές Την περίοδο έως (τρίτη περίοδο απόδοσης) καταγράφηκαν τα ενεργειακά χαρακτηριστικά του πίνακα 6. ΜΗΝΑΣ kwhel kwhth ΣΥΝΟΛΙΚΗ ΚΑΤΑΝΑΛΩΣΗ (Εel+Eth) Περιόδου ΕΙΔ.ΚΑΤΑΝΑΛΩΣΗ ΠΡΑΓΜΑΤΙΚΗ (kwhel+th /m 2 ) ΣΥΝΟΛΙΚΗ ΠΡΩΤΟΓΕΝΗΣ (kwhpr ) Οκτ , , ,92 9, ,19 Νοε , , ,56 10, ,84 Δεκ , , ,39 13, ,84 Ιαν , , ,46 15, ,00 Φεβ , , ,30 14, ,63 Μαρ , , ,81 13, ,72 Απρ , , ,45 9, ,63 Μαϊ ,86 0, ,86 7, ,69 Ιουν ,1 0, ,10 8, ,39 Ιουλ ,86 0, ,86 10, ,59 Αυγ ,94 0, ,94 10, ,23 Σεπ ,04 0, ,04 9, ,02 ΕΤΗΣΙΑ , ,67 132, ,77 Πίνακας 6. Ενεργειακά χαρακτηριστικά 3 ης περιόδου απόδοσης ( έως ). 17

18 έκδοσης : ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΔΕΙΚΤΗ ΕΙΔΙΚΗΣ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ Στην 5η στήλη του πίνακα 6 παρουσιάζεται ο ειδικός δείκτης ενεργειακής κατανάλωσης που υπολογίζεται σύμφωνα με την ακόλουθη μεθοδολογία. Ως επιφάνεια αναφοράς ορίζεται η επιφάνεια που χρησιμοποιείται προκειμένου να υπολογιστεί ο δείκτης ειδικής ενεργειακής κατανάλωσης (EnPIΔΕΕΚ) kwhel+th/m2/annual. Ορίζονται ως επιφάνεια αναφοράς τα 6575 m2 η οποία περιλαμβάνει την ωφέλιμη επιφάνεια κατά νόμο 4122/ΦΕΚ 42/Α/ αρθ. 2 παρ. 4 πλέον των κλιμακοστασίων, των ανελκυστήρων χωρίς την επιφάνεια των υπόγειων στεγασμένων χώρων όπου είναι εγκατεστημένος ο Η/Μ εξοπλισμός, ο οποίος εξυπηρετεί αποκλειστικά τις εγκαταστάσεις της ΡΑΕ. Οι Καταναλώσεις της επιφάνειας αναφοράς ΡΑΕ υπολογίζεται σύμφωνα με τον τύπο: Ε αναφ= Ε ΡΑΕ - ΥΕ ΡΑΕ(-5,-1) Όπου: Ε αναφ: Καταναλώσεις της επιφάνειας αναφοράς ΡΑΕ ΥΕ ΡΑΕ(-5,-1) : καταναλώσεις όλων των υπογείων του κτιρίου της οδού Πειραιώς 132 (από υπολογισμούς χρονο-ισχύος) Ο δείκτης ειδικής ενεργειακής κατανάλωσης (EnPI ΔΕΕΚ)kWh el+th/m 2 /annual υπολογίζεται σύμφωνα με τον τύπο: EnPI ΔΕΕΚ = Εαναφ επιφάνεια αναφοράς Στον πίνακα 7 που ακολουθεί παρουσιάζονται οι υπολογισμοί των καταναλώσεων των υπογείων του κτιρίου της ΡΑΕ εκτός του φωτισμού του 5 ου υπογείου ο οποίος αποτυπώνεται στον πίνακα 8 που ακολουθεί. 18

19 έκδοσης : ΕΚΤΙΜΗΣΗ ΚΑΤΑΝΑΛΩΣΕΩΝ ΕΞΟΠΛΙΣΜΟΥ ΕΚΤΟΣ ΕΠΙΦΑΝΕΙΑΣ ΑΝΑΦΟΡΑΣ ΠΕΡΙΟΔΟΥ ΑΠΟΔΟΣΗΣ Η/Μεγκατάσταση Ανεμιστήρας προσαγωγής αέρα (AIRTECHNIC Τύπος AIRBOX 2F- 32/32) Ανεμιστήρας απόρριψης αέρα 4ου και 5ου Υπογείου (AIRTECHNICΤύποςAIRBOX1F 32/32 ) Aριθμός Κατανάλωσ η kw ανά μονάδα Ώρες λειτουργίας ανά ημέρα εργάσιμες ημέρες Πίνακας 7. Ώρες λειτουργίας ανά ημέρα μη εργάσιμες ημέρες 2 15,00 kw ,00 kw 4 0 Ανεμιστήρας απόρριψης UPS 1 0,30 kw 16 0 Ανεμιστήρας μετασχηματιστή 1 0,37 kw Ανεμιστήρας απόρριψης 2ου και 3ου υπογείου 2 2,20 kw ,00 kw 4 0 Πυροσβεστικό συγκρότημα 3 (2+1) - - Yποβρύχιες αντλίες ομβρίων 2 5,59 kw - - Φωτιστικά T8 2X58 W Κοινόχρηστοι χώροι ράμπες υπογείων (12,412 kwh σύνολο) Φωτιστικά T8 2X58 W Κοινόχρηστοι χώροι ράμπες υπογείων (12,412 kwh σύνολο) ΛΑΜΠΤΗΡΕΣ PHILIPS CL8 400W (ΕΞΩΤΕΡΙΚΟΣ ΦΩΤΙΣΜΟΣ) Υποβρύχιες αντλίες υδροφόρου ορίζοντα 5,5HP ΠΕΡΙΟΔΟΣ 2014/ ,12 kw 11, ,12 kw kwhannual ΕΡΓΑΣΙΜΕΣ kwhannual ΑΡΓΙΕΣ Συνολικό ετήσια κατανάλωση 8 0,08 kw ,48 kwh 798,72 kwh 2803,20 kwh 2 4,05 kw ,67 kwh 10103,81 kwh 35460,48 kwh Υπολογισμοί των καταναλώσεων των υπογείων του κτιρίου της ΡΑΕ εκτός φωτισμού του 5 ου υπογείου kWh (δεδομένα από μετρητή κοινοχρήστων) Σύνολο 96095,68 ΦΩΤΙΣΜΟΣ 5ου ΥΠΟΓΕΙΟΥ ΡΑΕ Κωδικός BMS SS1 SS2 SS3 SS4 LIG_EMR_BSMNT5_STA Σύνολο Αριθ. Φωτιστικών Εγκατεστημένη ισχύς KW 1,08 kw 1,37 kw 1,18 kw 1,27 kw 2,16 kw 7,06 kw Συνολικες ώρες λειτουργίας 22,984 HRS 22,984 HRS 23,123 HRS 23,122 HRS 8760,000 HRS 8852,213 HRS Κατανάλωση kwh 24,78 kwh 31,53 kwh 27,19 kwh 29,46 kwh 18886,56 kwh 18999,52 kwh Ζήτηση 2,45 kw 2,16 kw 4,61 kw Πίνακας 8. Καταναλώσεις φωτισμού του 5 ου υπογείου. 19

20 έκδοσης : Οι πιο σημαντικές χρήσεις 7 στην κατανάλωση ηλεκτρικής ενέργειας κατά σειρά είναι: 1. ΦΩΤΙΣΜΟΣ με συμμετοχή 24,97% ή ,02 kwh 2. ΚΛΙΜΑΤΙΣΜΟΣ με συμμετοχή 22,23% ή ,15 kwh 3. ΥΠΟΛΟΙΠΑ ΗΛΕΚΤΡΙΚΑ με συμμετοχή 20,30% ή ,55 kwh 4. DATACENTER με συμμετοχή 18,04% ή ,00 kwh5. 6. ΕΞΑΕΡΙΣΜΟΣ με συμμετοχή 9,48% ή ,60 kwh 6. ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ με συμμετοχή 2,81% ή ,00 kwh 7. ΑΝΕΛΚΥΣΤΗΡΕΣ με συμμετοχή 1,25% ή 9.613,00 kwh 8. ΑΠΩΛΕΙΕΣ με συμμετοχή 0,93% ή kwh Τα εκτιμώμενα ποσοστά συμμετοχής στην συνολική τελική κατανάλωση ηλεκτρικής ενέργειας και φυσικού αερίου της τρέχουσας περιόδου απόδοσης αποτυπώνονται στα ακόλουθα διαγράμματα 4, 5& 6: ΕΚΤΙΜΩΜΕΝΑ ΠΟΣΟΣΤΑ ΣΥΜΜΕΤΟΧΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΚΕΝΤΡΩΝ ΚΟΣΤΟΥΣ ΣΤΗΝ ΗΛΕΚΤΡΙΚΗ ΚΑΤΑΝΑΛΩΣΗ ΚΤΙΡΙΟΥ ΡΑΕ 2,81% 0,93% ΚΛΙΜΑΤΙΣΜΟΣ 18,04% 20,30% 22,23% 24,97% ΦΩΤΙΣΜΟΣ ΕΞΑΕΡΙΣΜΟΣ ΑΝΕΛΚΥΣΤΗΡΕΣ DATACENTER 9,48% ΥΠΟΛΟΙΠΑ ΗΛΕΚΤΡΙΚΑ 1,25% ΖΕΣΤΑ ΝΕΡΑ ΧΡΗΣΗΣ ΑΠΩΛΕΙΕΣ Διάγραμμα4. Κατανάλωση ανά χρήση ως ποσοστό επί της συνολικής κατανάλωσης για την περίοδο 10/2014 έως 09/2015 (σύνολο κατανάλωσης περιόδου: kwhel) 7 Για τον προσδιορισμό των σημαντικών ενεργειακών χρήσεων βλ..β1 20

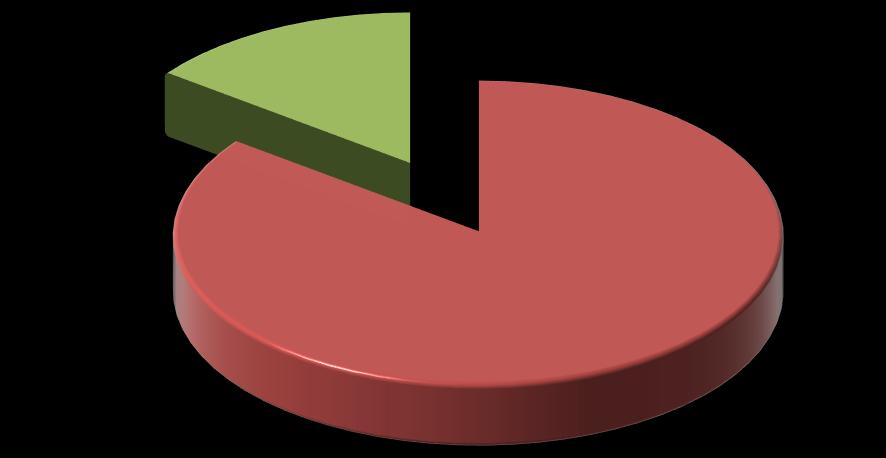

21 έκδοσης : ΕΚΤΙΜΩΜΕΝΑ ΠΟΣΟΣΤΑ ΣΥΜΜΕΤΟΧΗΣ ΕΝΕΡΓΕΙΑΚΩΝ ΚΕΝΤΡΩΝ ΚΟΣΤΟΥΣ ΣΤΗΝ ΚΑΤΑΝΑΛΩΣΗ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΤΙΡΙΟΥ ΡΑΕ Aπώλειες: 8,00% Λέβητας 2: 92,00% Διάγραμμα 5. Ποσοστά συμμετοχής των ενεργειακών κέντρων κόστους στην κατανάλωση φυσικού αερίου του κτιρίου ΡΑE για την περίοδο 10/2014 έως 09/2015 (σύνολο κατανάλωσης περιόδου: ,99 kwhth) Συνολικά η ηλεκτρική ενέργεια συνέβαλε την περίοδο 10/ /2015 κατά 90,8% στην κατανάλωση πρωτογενούς ενέργειας 8 και κατά 74,87% στον δείκτη ειδικής κατανάλωσης 9 kwh/m 2 /a. Η μοναδική σημαντική χρήση στην κατανάλωση Φυσικού Αερίου είναι η θέρμανση και συνέβαλε την περίοδο 10/ /2015 κατά 9,22% στη κατανάλωση πρωτογενούς ενέργειας και κατά 25,13% στο δείκτη ειδικής κατανάλωσης kwh/m 2 /a. Στο ακόλουθο διάγραμμα 6 παρουσιάζονται λεπτομερειακά εκτιμήσεις και μετρήσεις ανά χρήση και είδος εξοπλισμού σε ποσοστιαία βάση επί του συνόλου τελικής χρήσης ηλεκτρικής ενέργειας. 8 Τ.Ο.Τ.Ε.Ε /2010 σ Αναλυτική περιγραφή των δεικτών ενεργειακής επίδοσης αποτυπώνεται στο Έντυπο E Δείκτες ενεργειακής επίδοσης 21

22 έκδοσης : Διάγραμμα 6. Εκτιμήσεις και μετρήσεις κατανάλωσης ανά χρήση και είδος εξοπλισμού σε ποσοστιαία βάση επί του συνόλου τελικής κατανώλωσης ηλεκτρικής ενέργειας. 22

23 έκδοσης : ΜΕΤΑΒΛΗΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΣΗΜΑΝΤΙΚΑ ΤΗΝ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ Η μεταβλητή που επηρεάζει σημαντικά την ενεργειακή κατανάλωση είναι οι καιρικές συνθήκες. Προκειμένου να κανονικοποιηθεί η baseline χρησιμοποιήθηκαν οι βαθμοημέρες θέρμανσης και οι βαθμοημέρες ψύξης. ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΜΕ ΤΗΝ ΠΡΟΣΕΓΓΙΣΗ Whole Facility Για την μοντελοποίηση της χρήσης baseline της ΡΑΕ χρησιμοποιήθηκαν οι μέθοδοι που περιγράφονται στο IPMVP για την προσέγγιση Whole Facility ή αλλιώς Option C. Όπως περιγράφει το IPMVP για την Option C: Calculations and Mathematical Models ο όρος προσαρμογές ρουτίνας της εξίσωσης εξοικονόμησης υπολογίζεται με την δημιουργία ενός έγκυρου μαθηματικού μοντέλου για κάθε μοτίβο χρήσης ενέργειας κάθε μετρητή. Με στόχο την δυνατότητα υπολογισμού των εξοικονομήσεων σε ενεργειακές και νομισματικές μονάδες απαιτήθηκε σύμφωνα με το τιμολόγιο των προμηθευτών ενέργειας η δημιουργία 6 μαθηματικών μοντέλων, 5 για την ηλεκτρική ενέργεια και 1 για το φυσικό αέριο όπως περιγράφονται και αναλύονται παρακάτω. Όλα τα μοντέλα εκτός από το μοντέλο για τη ζώνη χαμηλής χρέωσης προέκυψαν από τεχνικές παλινδρόμησης με ανεξάρτητη μεταβλητή τις βαθμοημέρες ψύξης για τον ηλεκτρισμό και θέρμανσης για το φυσικό αέριο. Μαθηματικό μοντέλο μηνιαίας κατανάλωσης ενέργειας υψηλής ζώνης χρέωσης Μετά την βελτιστοποίηση της θερμοκρασίας βάσης για τον υπολογισμό των βαθμοημερών προέκυψε με τη μέθοδο της παλινδρόμησης kwhel υψ.ζώνη χρέωσης = 94,482* CDD20, ,6 23

24 kwh ΕΝΕΡΓΕΙΑΚΗ έκδοσης : high pricing zone regression y = 94,483x R² = 0, ,9 203,94 302,23 278,16 42,94 153,77 0, CDD 20,73 Διάγραμμα 7 Μαθηματικό μοντέλο μηνιαίας κατανάλωσης ενέργειας υψηλής ζώνης χρέωσης. MODEL VALIDATION REGRESSION RESULTS CRITERIA R2 0,947 >0,75 t-stat CDD 13,333 >2 t-stat intercept 41,989 >2 RESIDUALS 0,000 the lower the better STANDARD ERROR 2776,309 the lower the better MBE 0,000E+00 <0,005% CV(RMSE) 0, <0,25 NDM 0,000% <0,005% Πίνακας 9. Δείκτες εγκυρότητας μαθηματικού μοντέλου μηνιαίας κατανάλωσης ενέργειας υψηλής ζώνης χρέωσης. Μαθηματικά μοντέλα κατανάλωσης ενέργειας χαμηλής ζώνης Από την ανάλυση της παλινδρόμησης δεν προέκυψε καμία μεταβλητή η οποία να έχει t>2 εκτός από τον intercept. Συνεπώς χρησιμοποιήθηκαν 2 μαθηματικά μοντέλα που εξαρτώνται από τις ημέρες λειτουργίας του εξοπλισμού. Total kwhel ζώνηχαμηλής Oct to Mar = 871,22 * Days Total kwhel ζώνηχαμηλής April to Sept = 1164,45 * Days 24

25 kw ΕΝΕΡΓΕΙΑΚΗ έκδοσης : MODEL VALIDATION RESIDUALS 1,455E-11 the lower the better STANDARD the lower the 1332,060 ERROR better MBE -1,158E-01 <0,005% CV(RMSE) 0, <0,25 NDM 0,000% <0,005% Πίνακας 10. Δείκτες εγκυρότητας μαθηματικών μοντέλων κατανάλωσης ενέργειας χαμηλής ζώνης (σε ετήσια βάση). Μαθηματικό μοντέλο μηνιαίας Καταγραφείσας Μέγιστης Ζήτησης Ως σημαντική μεταβλητή μετά την ανάλυση παλινδρόμησης καθορίστηκαν οι PKCDD21,4. Η θερμοκρασία βάσης των βαθμοημερών ψύξης αιχμής μήνα ορίστηκε στους 21,4 ο C μετά την βελτιστοποίηση που πραγματοποιήθηκε. Total ΚΜΖkW= 11,38 * PKCDD21, , KMZ regression y = 11,376x + 175,75 R² = 0, PCDD 21,4 Διάγραμμα 8. Μαθηματικό μοντέλο μηνιαίας Καταγραφείσας Μέγιστης Ζήτησης. 25

26 kw ΕΝΕΡΓΕΙΑΚΗ έκδοσης : MODEL VALIDATION REGRESSION RESULTS CRITERIA R2 0,978 >0,75 t-stat PCDD 21,169 >2 t-stat intercept 52,461 >2 RESIDUALS 0,000 the lower the better STANDARD 9,004 the lower the better ERROR MBE 2,566E-14 <0,005% CV(RMSE) 4,083E-02 <0,25 NDM 0,000% <0,005% Πίνακας 11 Δείκτες εγκυρότητας μαθηματικού μοντέλου Καταγραφείσας Μέγιστης Ζήτησης. Μαθηματικό μοντέλο μηνιαίας Μέγιστης Ζήτησης Αιχμής Ως σημαντική μεταβλητή μετά την ανάλυση παλινδρόμησης καθορίστηκαν οι PKCDD12. Η θερμοκρασία βάσης των βαθμοημερών ψύξης αιχμής μήνα ορίστηκε στους 12 ο C μετά την βελτιστοποίηση που πραγματοποιήθηκε. Total ΜΖΑkW= 6,05 * PKCDD , ΜΖΑ regression y = 6,047x + 117,44 R² = 0,9 0 0,00 5,00 10,00 15,00 20,00 25,00 PCDD 12 Διάγραμμα 9. Μαθηματικό μοντέλο μηνιαίας Μέγιστης Ζήτησης Αιχμής. 26

27 kwh ΕΝΕΡΓΕΙΑΚΗ έκδοσης : MODEL VALIDATION REGRESSION RESULTS CRITERIA R2 0,900 >0,75 t-stat PCDD 9,486 >2 t-stat intercept 14,054 >2 RESIDUALS 0,000 the lower the better STANDARD ERROR 15,436 the lower the better MBE 7,698E-15 <0,005% CV(RMSE) 8,366E-02 <0,25 NDM 0,000% <0,005% Πίνακας 12 Δείκτες εγκυρότητας μαθηματικού μοντέλου Μέγιστης Ζήτησης Αιχμής. Μαθηματικό μοντέλο ημερήσιας κατανάλωσης Φυσικού Αερίου Ως σημαντική μεταβλητή μετά την ανάλυση παλινδρόμησης καθορίστηκαν οι HDD18,77. Η θερμοκρασία βάσης των βαθμοημερών θέρμανσης ορίστηκε στους 18,77 ο C μετά την βελτιστοποίηση που πραγματοποιήθηκε. Daily kwhth= 354,5906 * HDD18, , Natural Gas regression , , , ,92 y = 354,59x + 194,26 R² = 0, HDD 18,77 Διάγραμμα 10. Μαθηματικό μοντέλο ημερήσιας κατανάλωσης Φυσικού Αερίου. 27

28 έκδοσης : MODEL VALIDATION REGRESSION RESULTS CRITERIA R2 0,998 >0,75 t-stat HDD 36,880 >2 t-stat intercept 2,820 >2 STANDARD ERROR 3313,015 the lower the better NBE ashrae all periods 0,000% <0,005% CV(RMSE) 0, <0,25 Πίνακας 13 Δείκτες εγκυρότητας μαθηματικού μοντέλου κατανάλωσης Φυσικού Αερίου. Σημαντικές μεταβολές από την περίοδο βάσης BASELINE Ο 1 ος όροφος του κτιρίου της ΡΑΕ την περίοδο βάσης υπολειτουργούσε καθώς δεν υπήρχαν εργαζόμενοι στον χώρο και συνεπώς καταναλώσεις ενέργειας για ψύξη, θέρμανση καθώς και για το σημαντικότερο μέρος του φωτισμού καθώς λειτουργούσαν μόνο τα φωτιστικά των διαδρόμων με χρονοπρογράμματα από το BMS. Η μοναδική χρήση του χώρου ήταν η αίθουσα συσκέψεων η οποία χρησιμοποιούνταν ελάχιστες φορές για συναντήσεις, συνέδρια κλπ. Σταδιακά από το καλοκαίρι του 2012 εγκαταστάθηκε η TFGR η οποία άρχισε ουσιαστικά να λειτουργεί μετά την περίοδο βάσης. Προκειμένου να καταγράφονται οι καταναλώσεις της νέας δραστηριότητας τοποθετήθηκαν μετρητές στο σύνολο των παροχών του ορόφου. Η TFGR εγκαταστάθηκε πλήρως εντός του 2013 χρησιμοποιώντας το μεγαλύτερο μέρος του 1 ου ορόφου του κτιρίου. Συνεπώς εγκαταστάθηκαν όλες οι συσκευές γραφείου για 45 θέσεις εργασίας (υπολογιστές, εκτυπωτές και άλλες ηλεκτρικές συσκευές) καθώς και Data Room με CCU για την ψύξη του. Επιπροσθέτως δημιουργήθηκε επιβάρυνση των καταναλώσεων για την ψύξη και την θέρμανση του ορόφου. Ακολουθεί ανάλυση της μεθοδολογίας υπολογισμού των καταναλώσεων λόγω της αλλαγής δεδομένων του 1 ου ορόφου σε σχέση με την περίοδο βάσης. 28

29 έκδοσης : ΜΕΘΟΔΟΛΟΓΙΑ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΙ ΕΠΙΒΑΡΥΝΣΗΣ ΘΕΡΜΙΚΩΝ ΨΥΚΤΙΚΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΩΝ ΦΟΡΤΙΩΝ 1 ΟΥ ΟΡΟΦΟΥ ΓΙΑ ΤΙΣ NON- ROUTING ADJUSTMENTS ΤΗΣ BASELINE Για τον υπολογισμό της επιβάρυνσης του ψύκτη και του λέβητα από τη λειτουργία του 1 ου ορόφου πραγματοποιήθηκαν τα παρακάτω: Ανάκτηση δεδομένων BMS για την συνολική ζήτηση του ψύκτη με βήμα λεπτού για το μήνα Ιούλιο του 2014 κατά τον οποίο μήνα η μέγιστη ζήτηση διαμορφώθηκε στα 104,4kW el, cool σε συνθήκες εξωτερικής θερμοκρασίας 35,1 ο C. Αντίστοιχα πραγματοποιήθηκε ανάκτηση δεδομένων κατανάλωσης λέβητα για όλη την περίοδο απόδοσης έως Πραγματοποιήθηκε αναγωγή ψυκτικού φορτίου ζήτησης ανά m 2 από την οποία προέκυψε ψυκτικό φορτίο 0,55kW cool/m 2 κλιματιζόμενης επιφάνειας (βλ πίνακα 14). ΤΕΛΙΚΗ ΧΡΗΣΗ ΜΕ 300 kw cool ΣΥΝΟΛΙΚΟ ΨΥΚΤΙΚΟ ΦΟΡΤΙΟ ΚΤΙΡΙΟΥ ΚΑΙ ΑΝΑΓΩΓΗ ΣΕ ΟΡΟΦΟΥΣ ΟΡΟΦΟΣ m 2 Ζήτηση kw cool/m 2 ΖΗΤΗΣΗ kw cool/οροφο , , , , , , , , , , , , , , ΣΥΝΟΛΟ ,59 ΠΙΝΑΚΑΣ 14. Αναγωγή ψυκτικού φορτίου ζήτησης ανά m 2 /όροφο. Από τους ανωτέρω υπολογισμούς προκύπτει ζήτηση ηλεκτρικής ενέργειας για την ψύξη του 1 ου ορόφου ίση με το 24,9% της συνολικής ζήτησης του κτιρίου για ψύξη. Συνεπώς για τον υπολογισμό της ηλεκτρικής κατανάλωσης ανά μήνα χρησιμοποιήθηκε η ανωτέρω αναλογία ως επιπλέον επιβάρυνση της συνολικής κατανάλωσης εξαιτίας των αναγκών ψύξης του 1 ου ορόφου. Αντίστοιχο ποσοστό επιβάρυνσης αντιστοιχεί στη συνολική κατανάλωση kwh thermal από την λειτουργία του 1 ου ορόφου με την ίδια μεθοδολογία (βλ. πίνακα 15). Σημειώνεται ότι οι μετρήσεις του πίνακα 15 έχουν ληφθεί από δεδομένα του BMS ενώ λόγω του τρόπου λήψης μετρήσεων από τον προμηθευτή και τους ανάλογους υπολογισμούς με βάση τον συντελεστή μετατροπής παρουσιάζουν απόκλιση από τις καταναλώσεις του τιμολογίου. Για το λόγο αυτό στους υπολογισμούς εξοικονομήσεων της 29

30 έκδοσης : τρέχουσας περιόδου απόδοσης θα χρησιμοποιηθούν τα δεδομένα του τιμολογίου του προμηθευτή καθώς σύμφωνα με αυτά χρεώνεται η κατανάλωση ενέργειας. Μήνας/Έτος Consumption m 3 ΣΥΝΤΕΛΕΣΤΕΣ ΜΕΤΑΤΡΟΠΗΣ Tot kwhth kwhth 1ου Ορόφου Σεπ Αυγ Ιουλ Ιουν Μαϊ Απρ ,10 11, , ,76 Μαρ ,99 11, , ,62 Φεβ ,93 11, , ,90 Ιαν ,89 11, , ,66 Δεκ ,99 11, , ,67 Νοε ,10 11, , ,04 Οκτ ,17 11, ,14 553,81 ΣΥΝΟΛΑ , ,46 ΠΙΝΑΚΑΣ 15. Επιβάρυνση κατανάλωσης kwhth από την λειτουργία του 1ου ορόφου. Στη συνέχεια πραγματοποιήθηκε προσομοίωση των αναγκών σε ψυκτικά φορτία και θερμικές απώλειες του 1 ου ορόφου με τη χρήση του λογισμικού 4Μ FINE για λόγους επιβεβαίωσης της μεθοδολογίας που ακολουθήθηκε και αξιολόγηση της αβεβαιότητας. Το συνολικό ψυκτικό φορτίο του ορόφου υπολογίστηκε σε 93kW cool ενώ οι θερμικές απώλειες σε 52kW thermal. Σύμφωνα με την προσομοίωση για το σύνολο του κτιρίου απαιτούνται σε επίπεδο μελέτης 373 kw cool (βλ. πίνακα 16). ΑΠΟΤΕΛΕΣΜΑ ΜΕΛΕΤΗΣ ΜΕ 373 kw cool ΣΥΝΟΛΙΚΟ ΨΥΚΤΙΚΟ ΦΟΡΤΙΟ ΚΤΙΡΙΟΥ ΚΑΙ ΑΝΑΓΩΓΗ ΣΕ ΟΡΟΦΟΥΣ ΟΡΟΦΟΣ m 2 Ζήτηση kwcool/m 2 ΖΗΤΗΣΗ kw cool/οροφο , , , , , , , , , , , , , , ΣΥΝΟΛΟ ,00 ΠΙΝΑΚΑΣ 16. Προσομοίωση αναγκών σε ψυκτικά φορτία και θερμικές απώλειες του κτιρίου ανά όροφο με τη χρήση του λογισμικού 4Μ FINE. Σε επίπεδο τελικής χρήσης, από τη μέγιστη ζήτηση του κτιρίου για το μήνα Ιούλιο 2014, προσδιορίστηκε το ψυκτικό φορτίο λαμβάνοντας το ΕΕR = 2,87 (απόδοση ψύκτη σε θερμοκρασία εξωτερικού 30

31 έκδοσης : περιβάλλοντος 35 ο C σύμφωνα με τις προδιαγραφές του κατασκευαστή) το οποίο διαμορφώνεται σε 300kW cool (19,6% απόκλιση μεταξύ μελέτης και τελικής χρήσης). Η διαφορά αυτή οφείλεται στην διακύμανση στης εξωτερικής θερμοκρασίας η οποία μεταβάλλει το EERτου ψύκτη καθώς και στον ανθρώπινο παράγοντα (Οn/Οff των FCUs). Σύμφωνα με τους υπολογισμούς σε επίπεδο τελικής χρήσης το μέσο EER του ψύκτη υπολογίστηκε σε 2,85. Από τους ανωτέρω υπολογισμούς προκύπτουν για την περίοδο απόδοσης τα συνολικά αποτελέσματα που αναλύονται στον πίνακα 17. Month Etot kwhcool, (από δεδομένα μετρητή) kwhcool 1ου Ορόφου (υπολογισμός) Σεπ , ,757 Αυγ , ,068 Ιουλ , ,218 Ιουν , ,386 Μαϊ ,00 913,332 Απρ-15 0,00 0 Μαρ-15 0,00 0 Φεβ-15 0,00 0 Ιαν-15 0,00 0 Δεκ-14 0,00 0 Νοε-14 0,00 0 Οκτ ,99 548, Σύνολο 59689, ,81 ΠΙΝΑΚΑΣ 17. Υπολογισμός ψυκτικών φορτίων κτιρίου και 1 ου ορόφου. Σε ότι αφορά τις υπόλοιπες καταναλώσεις του 1 ου ορόφου πραγματοποιήθηκαν τα παρακάτω: Ανακτήθηκαν τα δεδομένα μετρητών του 1 ου ορόφου από το BMS του κτιρίου τα οποία αποτυπώνουν το σύνολο των καταναλώσεων του ορόφου εκτός HVAC. Προκειμένου να αποτυπωθούν οι πραγματικές τελικές επιβαρύνσεις κατανάλωσης ηλεκτρικής ενέργειας υπολογίστηκε η συμβολή του φωτισμού διαδρόμων ο οποίος λειτουργούσε κατά την περίοδο βάσης. Ο φωτισμός διαδρόμων αποτελείται κατά την περίοδο αναφοράς από 77 φωτιστικά PLC ονομαστικής ισχύος 2*18 W. Από μετρήσεις που πραγματοποιήθηκαν σε δείγμα υφιστάμενου φωτιστικού με μονοφασικό αναλυτή 10 προέκυψε ισχύς ίση με 7,44W/λαμπτήρα. Αναλυτικά εμφανίζονται οι υπολογισμού στον πίνακα 18. ΧΡΗΣΗ ΤΕΜΑΧΙΑ W kwtot ΦΩΤΙΣΜΟΣ 70% 108 7,44 0,80 ΦΩΤΙΣΜΟΣ 30% 46 7,44 0,34 ΣΥΝΟΛΟ 154 1,15 Πίνακας 18 Χαρακτηριστικά φωτισμού διαδρόμων 1 ου ορόφου του κτιρίου της ΡΑΕ. 10 EM11-DINAV8.1.X.R1.XτηςCarloGavazzi. 31

32 έκδοσης : Τα υφιστάμενα χρονοπρογράμματα λειτουργίας του φωτισμού διαδρόμων του κτιρίου της ΡΑΕ έχουν διαμορφωθεί ως εξής: Workdays Night lights (30%) Weekend 21:30 6:30 19:00-6:00 Workdays Day lights (70%) Weekend 6:30-21: ΠΙΝΑΚΑΣ 19 Χρονοπρογράμματα λειτουργίας του φωτισμού διαδρόμων του κτιρίου της ΡΑΕ. Οι υπολογισμοί πραγματοποιήθηκαν για τις δύο ζώνες χρέωσης προκειμένου στη συνέχεια να αφαιρεθούν από τις καταναλώσεις των μετρητών. Οι τιμές των μετρητών, η ανάλυση της συμβολής του φωτισμού των διαδρόμων καθώς και οι τελικές καταναλώσεις που προέκυψαν από την ανάλυση καταναλώσεων του 1 ου ορόφου του κτιρίου της ΡΑΕ παρουσιάζονται στον πίνακα 20. Month Etot kwh (meters) Etot high pricing zone kwh Etot low pricing zone kwh PLC high pricing zone kwh PLC low pricing zone kwh Etot low pricing zone for NRA 11 kwh Etot high pricing zone for NRA kwh Σεπ , , ,58 514,41 181, , ,20 Αυγ , , ,11 491,03 254, , ,55 Ιουλ , , ,00 537,80 248, , ,91 Ιουν , , ,71 467,65 247, , ,94 Μαϊ , , ,21 537,80 248, , ,79 Απρ , , ,37 491,03 244, , ,97 Μαρ , , ,95 537,80 248, , ,06 Φεβ , , ,99 444,27 230, , ,84 Ιαν , , ,61 537,80 248, , ,20 Δεκ , , ,00 491,03 254, , ,97 Νοε , , ,00 514,41 240, , ,69 Οκτ , , ,93 537,80 248, , ,97 ΣΥΝΟΛΑ , , , , , , ,11 ΠΙΝΑΚΑΣ 20 Ανάλυση καταναλώσεων του 1 ου ορόφου του κτιρίου της ΡΑΕ(kWh). Η συνολική κατανάλωση του ορόφου η οποία επιβάρυνε την συνολική κατανάλωση της ΡΑΕ και αποτελεί νέα χρήση η οποία δεν υπήρχε την περίοδο βάσης όπως διαμορφώνεται κατά την 3 η περίοδο απόδοσης σωρευτικά αποτυπώνεται στον πίνακα 21 που ακολουθεί και θα αποτελέσει μέρος των non routing adjustmtens της γραμμής βάσης. 11 Non routing adjustments 32

33 έκδοσης : Month Επιβάρυνση Etot/el 1 ου Ορόφου kwh cool 1ου Ορόφου Etot low pricing zone for NRA kwh Etot high pricing zone for NRA kwh Σύνολο kwhel 1ου ορόφου Σεπ , , , ,82 Αυγ , , , ,84 Ιουλ , , , ,10 Ιουν , , , ,16 Μαϊ , , , ,31 Απρ-15 0, , , ,00 Μαρ-15 0, , , ,98 Φεβ-15 0, , , ,72 Ιαν-15 0, , , ,78 Δεκ-14 0, , , ,07 Νοε-14 0, , , ,77 Οκτ , , , ,93 Σύνολο 66522,49 ΠΙΝΑΚΑΣ 21. Συνολικές καταναλώσεις του 1 ου ορόφου του κτιρίου της ΡΑΕ ανά ζώνη χρέωσης (kwh). Η συνολική επιβάρυνση που προκλήθηκε από την εγκατάσταση της TFGR στον 1 ο όροφο του κτιρίου της ΡΑΕ σε kwh el κατά την 3 η περίοδο απόδοσης καθώς επίσης και η συμμετοχή των κοινοχρήστων καταναλώσεων των υπογείων παρουσιάζεται στον πίνακα 22 καθώς και το διάγραμμα 11 που ακολουθεί. Συνολική ενέργεια κτιρίου kwh el Καταναλώσεις ΡΑΕ kwh el Καταναλώσεις TFGR kwh el Καταναλώσεις Κοινοχρήστων kwh el , , ,39 100% 79,80% 6,21% 13,99% Πίνακας 22. Συνολική επιβάρυνση κατανάλωσης κοινοχρήστων και TFGR. 33

34 έκδοσης : Ποσοστά συμμετοχής στη συνολική κατανάλωση kwh el του κτιρίου της ΡΑΕ 6,21% 13,99% Καταναλώσεις ΡΑΕ kwhel Καταναλώσεις TFGR kwhel 79,80% Καταναλώσεις Κοινοχρήστων kwhel Διάγραμμα 11. Ποσοστά συμμετοχής στη συνολική κατανάλωση (ΡΑΕ, TFGR, Κοινόχρηστα). ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Για να υπολογιστούν οι πραγματικές εξοικονομήσεις του ΦΑ στην κανονικοποιημένη γραμμή βάσης με βάση τις βαθμοημέρες θέρμανσης της περιόδου πραγματοποιήθηκαν πέραν των routing adjustments (HDD) και οι non routing adjustments που αφορούν τον 1 ο όροφο του κτιρίου της ΡΑΕ σύμφωνα με τους υπολογισμούς και την μεθοδολογία που αναπτύχθηκε στο κεφάλαιο «ΜΕΘΟΔΟΛΟΓΙΑ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΙ ΕΠΙΒΑΡΥΝΣΗΣ ΘΕΡΜΙΚΩΝ ΨΥΚΤΙΚΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΩΝ ΦΟΡΤΙΩΝ 1ΟΥ ΟΡΟΦΟΥ ΓΙΑ ΤΙΣ NON-ROUTING ADJUSTMENTS ΤΗΣ BASELINE» στις σ της παρούσας ενεργειακής ανασκόπησης. Τα αποτελέσματα των υπολογισμών καθώς και οι πίνακες με τις τιμές παρουσιάζονται στον πίνακα 23 που ακολουθεί. 34

35 έκδοσης : BEGIN END CONSUMPTION (kwh th) DAYS TOTAL HDD18,77 MODELED MONTHLY CONSUMPTION (kwh th) 1rst floor consumption (kwh th) SAVINGS (kwh th) /kwh SAVINGS 25/9/ /10/2014 0,00 30, , ,92 0,07 437,76 25/10/ /11/ ,36 31,00 46, , , ,64 0,07 646,25 25/11/ /12/ ,29 29,00 91, , , ,98 0, ,83 24/12/ /1/ ,97 35,00 234, , , ,44 0, ,44 28/1/ /2/ ,45 28,00 208, , , ,23 0, ,91 25/2/ /3/ ,16 30,00 179, , , ,58 0, ,97 27/3/ /4/ ,77 33,00 130, , , ,56 0, ,26 29/4/ /5/2015 0, , , ,91 0,07 587,40 TOTALS , , , ,81 Πίνακας 23 Χαρακτηριστικά κατανάλωσης, HDD και εξοικονομήσεις σε νομισματικές μονάδες για το Φυσικό Αέριο. Αν και το IPMVP δεν θέτει ως υποχρέωση την αναφορά της αβεβαιότητας των εξοικονομήσεων κρίθηκε σκόπιμο να παρουσιαστεί με βάση τις προβλέψεις του προτύπου. Τα αποτελέσματα της αβεβαιότητας που παρουσιάζονται αφορούν τις εξοικονομήσεις της τρέχουσας περιόδου απόδοσης και παρουσιάζονται μαζί με τους σχετικούς δείκτες στον πίνακα 24 που ακολουθεί. U ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΚΑΤΑ IPMVP Model a*x+b SLOPE 354,59 INTERCEPT 194,26 STANDARD ERROR (SE) 3.343,75 Critical t-statistic 4,30 ABSOLUTE PRECISION ,99 RELATIVE PRECISION ± 20,02% SAVINGS ,3 SAVINGS % 48,58% SE OF ANNUAL SAVINGS 8190,48 RANGE OF SAVINGS , ,1 RELATIVE PRECISION % 17,29% CONFIDENCE LEVEL 95% Πίνακας 24. Αποτελέσματα αβεβαιότητας εξοικονομήσεων Φυσικού Αερίου τρέχουσας περιόδου απόδοσης. 35

36 έκδοσης : Συμπεράσματα για τις πραγματικές εξοικονομήσεις ΦΑ την τρέχουσα περίοδο απόδοσης για το κτίριο της ΡΑΕ Η πραγματική εξοικονόμηση υπολογίστηκε σε ,3 kwh th ± 17,29% ή ± ,8 kwh th με επίπεδο εμπιστοσύνης 95%. Συνεπώς το εύρος της εξοικονόμησης σε ενεργειακές μονάδες κυμαίνεται μεταξύ των ,5 και ,1 kwh th για την περίοδο από 25/09/2014 έως την 28/05/2015. Η περίοδος αυτή περιλαμβάνει το σύνολο της τρέχουσας περιόδου απόδοσης καθώς τους υπόλοιπους μήνες η εγκατάσταση ΦΑ δεν είναι σε λειτουργία δεδομένου ότι εξυπηρετεί αποκλειστικά τις ανάγκες θέρμανσης του κτιρίου της ΡΑΕ. Η συνολική εξοικονόμηση σε νομισματικές μονάδες κατά τη δεύτερη περίοδο απόδοσης υπολογίστηκε σύμφωνα με τις τιμές του προμηθευτή 12 ανά περίοδο σε ,81. Σύμφωνα με τα ως άνω δεδομένα λόγω των διαχειριστικών δράσεων που έχουν αναληφθεί καταγράφεται πραγματική εξοικονόμηση σε σχέση με την περίοδο βάσης κατά 48,58% στην κατανάλωση ΦΑ. Σε ονομαστικούς όρους η κατανάλωση θερμικής ενέργειας μειώθηκε σε σχέση με την περίοδο αναφοράς κατά 50,98%, ενώ το ονομαστικό κόστος κατά 55,18%. Η μέση τιμή της 3 ης περιόδου απόδοσης είναι μειωμένη κατά 9,57% σε σχέση με την περίοδο αναφοράς. ΕΞΕΛΙΞΗ ΤΟΥ ΚΟΣΤΟΥΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΤΑ ΤΗΝ ΠΕΡΙΟΔΟ Το τιμολόγιο του προμηθευτή Φυσικού Αερίου της Αρχής έχει την ακόλουθη διάρθρωση: Πάγια χρέωση ισχύος η οποία υπολογίζεται με τον ακόλουθο τύπο Πάγια χρέωση = 29,08 ημέρες περιόδου χρήσης 60 ημέρες Το ανωτέρω ποσό επιβαρύνεται με ΦΠΑ 13% καθώς και ειδικό τέλος 5 των νόμων 2093/92 και 2960/2001. Πέραν της πάγιας χρέωσης, η χρέωση κατανάλωσης υπολογίζεται με βάση τα καταναλωθέντα m 3. Η κατανάλωση σε m3 μετατρέπεται σε kwh th με τον συντελεστή μετατροπής kwh th /m3 του κάθε μήνα. Ο συντελεστής μετατροπής συσχετίζεται με τη θερμογόνο δύναμη του Φ.Α. και εξαρτάται από τη 12 Προκειμένου να υπολογιστεί η εξοικονόμηση στις τιμές του προμηθευτή, στην τιμή /kwh th προστέθηκαν και οι φόροι που αφορούν την κατανάλωση ενέργειας ενώ αφαιρέθηκε η χρέωση ισχύος η οποία είναι πάγια καθώς και οι αναλογούντες φόροι. 36

37 έκδοσης : σύστασή του. Η περιοδική μέτρηση της θερμογόνου δύναμης του Φ.Α. διενεργείται στους μετρητικούς σταθμούς που βρίσκονται στις εισόδους του συστήματος διανομής των ΕΠΑ 13. Στο σύνολο των καταναλωθεισών kwh th επιβάλλεται από την 1η Σεπτεμβρίου 2011 Ειδικός Φόρος Κατανάλωσης (Άρθρο 36 του ν.3986/2011 (ΦΕΚ/152/Α )) ο οποίος αντιστοιχεί σε 0,00540 / kwh th. Επίσης από την 1η Νοεμβρίου 2014 επιβάλλεται Τέλος Ασφάλειας Εφοδιασμού ν. 2536/2014 (Απόφαση ΡΑΕ 344/2014) ίσο με 0,00048 / kwh th. Η πάγια χρέωση, η χρέωση ενέργειας, ο Ειδικός Φόρος Κατανάλωσης καθώς και το Τέλος Ασφάλειας Εφοδιασμού επιβαρύνονται με ΦΠΑ 13%. Ο λογαριασμός επιβαρύνεται με Ειδικό Τέλος Ειδικό τέλος ΔΕΤΕ (Δικαιώματα Εκτέλεσης Τελωνειακών Εργασιών) το οποίο ισούται με το 5 (νόμος 2092/1993 και 2960/2001) Το τέλος αυτό επιβαρύνει την πάγια χρέωση, τη χρέωση ενέργειας, τον Ειδικό Φόρο Κατανάλωσης καθώς και το Τέλος Ασφάλειας Εφοδιασμού ενώ δεν επιβαρύνεται με ΦΠΑ 13%. Σε ότι αφορά τις ονομαστικές μεταβολές των λογαριασμών ΦΑ του κτιρίου της ΡΑΕ σε σχέση με την περίοδο αναφοράς τα αποτελέσματα παρουσιάζονται στον πίνακα 24.1 που ακολουθεί. ΣΥΝΟΛΑ ΠΕΡΙΟΔΟΣ BASELINE kwh th Τελικό κόστος m 3 Mέση τιμή kwh th ,46 kwh , ,00 m3 0,0818 ΣΥΝΟΛΑ 1η Περίοδος Απόδοσης kwh th Τελικό κόστος m 3 Mέση τιμή kwh th ,97 kwh , ,00m3 0,0817 ΟΝΟΜΑΣΤΙΚΗ ΜΕΤΑΒΟΛΗ /BASELINE -55,34% -54,09% -45,42% -0,14% ΣΥΝΟΛΑ 2η Περίοδος Απόδοσης kwh th Τελικό κόστος m 3 Mέση τιμή kwh th ,74 kwh , ,00 m3 0,0745 ΟΝΟΜΑΣΤΙΚΗ ΜΕΤΑΒΟΛΗ /BASELINE -59,79% -62,52% -49,55% -8,86% ΣΥΝΟΛΑ 3η Περίοδος Απόδοσης kwh th Τελικό κόστος m 3 Mέση τιμή kwh th ,00 kwh , ,00 m3 0,0739 ΟΝΟΜΑΣΤΙΚΗ ΜΕΤΑΒΟΛΗ /BASELINE -50,98% -55,18% -41,20% -9,57% Πίνακας 24.1 Ονομαστικές μεταβολές κατανάλωσης και τιμών σε σχέση με την περίοδο βάσης. Η μέση τιμή kwh th ακολουθεί μια πτωτική τάση καθόλη τη διάρκεια των περιόδων απόδοσης και κορυφώνεται την τρίτη περίοδο απόδοσης όπου η μείωση σε σχέση με την περίοδο βάσης φτάνει το 9,57%. Παρά την επιβάρυνση λόγω της εγκατάστασης της TFGR στο κτίριο της αρχής το συνολικό ονομαστικό κόστος της 3 ης περιόδου απόδοσης είναι μειωμένο κατά 55,18% στο Φυσικό Αέριο. Στη 13 Βλ. ΡΑΕ: Τρόπος υπολογισμού της τιμής του φυσικού αερίου από τις ΕΠΑ 37

38 έκδοσης : μείωση αυτή του ονομαστικού κόστους συνεισφέρει και η μείωση της μέσης τιμής του Φυσικού Αερίου κατά 9,57%. Στον πίνακα 24.2 που ακολουθεί παρουσιάζονται αναλυτικά οι καταναλώσεις, οι πάγιες χρεώσεις και η οριακή τιμή της kwh th ανά περίοδο κατανάλωσης για την περίοδο βάσης και τις τρείς περιόδους απόδοσης. ΠΕΡΙΟΔΟΣ ΠΕΡΙΟΔΟΣ kwh TOT. COST M3 BASELINE 1η Περίοδος Απόδοσης 2η Περίοδος Απόδοσης 3η Περίοδος Απόδοσης ΚΟΣΤΟΣ ΙΣΧΥΟΣ ΜΕΤΑ ΦΟΡΩΝ marginal cost /kwh th 24/9-23/11/ ,48 kwh 5.839,00 24/11-25/01/ ,06 kwh , m3 0,00 0, /1-23/3/ ,54 kwh , m3 0,00 0, /3-23/05/ ,38 kwh 3.011, m3 0,00 0, /5-23/07/2012 0,00 kwh 34,00 34,00 24/7-24/9/2012 0,00 kwh 35,00 35,00 24/9-22/11/ ,69 kwh 1.175, m3 0,00 0, /11-23/1/ ,15 kwh 7.798, m3 0,00 0, /1-22/2/ ,65 kwh 3.684, m3 0,00 0, /2-26/03/ ,46 kwh 2.689, m3 0,00 0, /3-22/04/ ,94 kwh 982, m3 0,00 0, /4-22/05/ ,09 kwh 46,00 33 m3 0,00 0, /05-24/07/2013 0,00 kwh 35,00 35,00 25/07-26/08/2013 0,00 kwh 18,00 18,00 27/08-25/09/2013 0,00 kwh 16,00 16,00 26/9-24/10/2013 0,00 kwh 16,00 16,00 25/10-26/11/ ,40 kwh 622, m3 0,00 0, /11-23/12/ ,42 kwh 3.218, m3 0,00 0, /12-27/1/ ,26 kwh 2.896, m3 0,00 0, /1-24/2/ ,07 kwh 2.775, m3 0,00 0, /2-24/3/ ,93 kwh 2.530, m3 0,00 0, /3-25/4/ ,67 kwh 1.296, m3 0,00 0, /4-22/5/2014 0,00 kwh 15,00 0 m3 15,00 23/5-24/6/2014 0,00 kwh 18,00 0 m3 18,00 25/6-28/7/2014 0,00 kwh 19,00 0 m3 19,00 25/7-25/8/2014 0,00 kwh 15,00 0 m3 15,00 26/8-24/9/2014 0,00 kwh 17,00 0 m3 17,00 25/9-24/10/2014 0,00 kwh 16,00 0 m3 16,00 25/10-24/11/ ,37 kwh 1.419, m3 0,00 0, /11-23/12/ ,29 kwh 2.129, m3 0,00 0, /12-27/1/ ,97 kwh 4.094, m3 0,00 0, /1-24/2/ ,45 kwh 3.632, m3 0,00 0, /2-26/3/ ,16 kwh 3.034, m3 0,00 0, /3-28/4/ ,76 kwh 1.678, m3 0,00 0, /4-22/5/2015 0,00 kwh 16,00 0 m3 16,00 29/5-26/6/2015 0,00 kwh 16,00 0 m3 16,00 27/6-30/7/2015 0,00 kwh 19,00 0 m3 19,00 31/7-28/8/2015 0,00 kwh 16,00 0 m3 16,00 29/8-25/9/2015 0,00 kwh 15,00 0 m3 15,00 Πίνακας 24.2 Αναλυτική παρουσίαση δεδομένων τιμολογίων και αποτύπωση οριακής τιμής /kwh th ανά περίοδο κατανάλωσης. 38

39 έκδοσης : ΑΠΟΤΕΛΕΣΜΑΤΑ ΠΡΑΓΜΑΤΙΚΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΥΨΗΛΗΣ ΖΩΝΗΣ ΧΡΕΩΣΗΣ Για να υπολογιστούν οι πραγματικές εξοικονομήσεις στην Ηλεκτρική Ενέργεια στην κανονικοποιημένη με βάση τις βαθμοημέρες ψύξης γραμμή βάσης της τρέχουσας περιόδου απόδοσης, πραγματοποιήθηκαν πέραν των routing adjustments (CDDs) και οι non routing adjustments που αφορούν τον 1 ο όροφο του κτιρίου της ΡΑΕ σύμφωνα με τους υπολογισμούς και τη μεθοδολογία που αναπτύχθηκε στο κεφάλαιο «ΜΕΘΟΔΟΛΟΓΙΑ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΙ ΕΠΙΒΑΡΥΝΣΗΣ ΘΕΡΜΙΚΩΝ ΨΥΚΤΙΚΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΩΝ ΦΟΡΤΙΩΝ 1ΟΥ ΟΡΟΦΟΥ ΓΙΑ ΤΙΣ NON-ROUTING ADJUSTMENTS ΤΗΣ BASELINE» στις σ της παρούσας ενεργειακής ανασκόπησης. Τα αποτελέσματα των υπολογισμών για τη ζώνη υψηλής χρέωσης καθώς και οι πίνακες με τις τιμές παρουσιάζονται παρακάτω: Month DAYS TOTAL kwh el CCD 20,73 PREDICTED kwh el 1rst floor kwh el SAVINGS kwh el Οκτ ,42 21, , , ,02 Νοε ,43 0, , , ,86 Δεκ ,74 0, , , ,83 Ιαν ,92 0, , , ,88 Φεβ ,49 0, , , ,96 Μαρ ,06 0, , , ,60 Απρ ,30 0, , , ,27 Μαϊ ,45 3, , , ,96 Ιουν ,36 66, , , ,80 Ιουλ ,82 173, , , ,10 Αυγ ,34 200, , , ,48 Σεπ ,33 133, , , ,73 TOTALS , , , ,50 ΠΙΝΑΚΑΣ 25 Υπολογισμοί καταναλώσεων ζώνης υψηλής χρέωσης (kwhel) Στις ανωτέρω εξοικονομήσεις έχουν προστεθεί οι επιβαρύνσεις ηλεκτρικών καταναλώσεων ζώνης υψηλής χρέωσης του 1 ου ορόφου. Τα αποτελέσματα των εξοικονομήσεων υψηλής ζώνης χρέωσης σε νομισματικές μονάδες θα αναλυθούν συνολικά μαζί με τα αποτελέσματα ζήτησης και κατανάλωσης στη συνέχεια. Σε ότι αφορά τις εξοικονομήσεις της ζώνης υψηλής χρέωσης τα αποτελέσματα περιγράφονται μαζί με την αβεβαιότητα των εξοικονομήσεων στον πίνακα 26. Οι συνολικές εξοικονομήσεις περιόδου απόδοσης κατόπιν των routing και non routing adjustments της ζώνης υψηλής χρέωσης έφτασαν τις ,50 kwh el. 39

40 έκδοσης : ABEBAIOTHTA ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΚΑΤA IPMVP SLOPE 94,48 INTERCEPT 41723,60 CV (RMSE) 0,056 STANDARD ERROR (SE) 2776,31 Critical t-statistic 2,228 ABSOLUTE PRECISION 6186,00 RELATIVE PRECISION ± 12,48% SAVINGS ,50 SAVINGS % 21,07% SE OF PERIOD SAVINGS 9.617,42 ABS PERCISION IN PERIOD SAVINGS RANGE OF SAVINGS , ,4 kwhel RANGE OF ANNUAL SAVINGS % 17,19% CONFIDENCE LEVEL 95% ΠΙΝΑΚΑΣ 26. Αποτελέσματα αβεβαιότητας εξοικονομήσεων ζώνης υψηλής χρέωσης τρέχουσας περιόδου απόδοσης. Συμπεράσματα για τις εξοικονομήσεις ηλεκτρικής ενέργειας ζώνης υψηλής χρέωσης την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ Η ετήσια πραγματική εξοικονόμηση υπολογίστηκε σε ,50 kwh el ± 17,19 % ή ± kwh el με επίπεδο εμπιστοσύνης 95 %. Συνεπώς το εύρος της εξοικονόμησης σε ενεργειακές μονάδες κυμαίνεται μεταξύ των ,60 και ,4 kwh el σε ετήσια βάση, για την περίοδο από 1/10/2014 έως την 30/09/2015. Η πραγματική εξοικονόμηση σε σχέση με την περίοδο βάσης φθάνει το 21,07% στην κατανάλωση ζώνης υψηλής χρέωσης. ΑΠΟΤΕΛΕΣΜΑΤΑ ΠΡΑΓΜΑΤΙΚΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΧΑΜΗΛΗΣ ΖΩΝΗΣ ΧΡΕΩΣΗΣ Για να υπολογιστούν οι πραγματικές εξοικονομήσεις στην Ηλεκτρική Ενέργεια στην κανονικοποιημένη με βάση τις βαθμοημέρες ψύξης γραμμή βάσης της τρέχουσας περιόδου απόδοσης, πραγματοποιήθηκαν πέραν των routing adjustments (CDDs) και οι non routing adjustments που αφορούν τον 1ο όροφο του κτιρίου της ΡΑΕ σύμφωνα με τους υπολογισμούς και την μεθοδολογία που αναπτύχθηκε στο κεφάλαιο «ΜΕΘΟΔΟΛΟΓΙΑ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΙ ΕΠΙΒΑΡΥΝΣΗΣ ΘΕΡΜΙΚΩΝ ΨΥΚΤΙΚΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΩΝ ΦΟΡΤΙΩΝ 1ΟΥ ΟΡΟΦΟΥ ΓΙΑ ΤΙΣ NON-ROUTING ADJUSTMENTS ΤΗΣ BASELINE» στις σ της παρούσας ενεργειακής ανασκόπησης. Τα αποτελέσματα των υπολογισμών για τη ζώνη χαμηλής χρέωσης καθώς και οι πίνακες με τις τιμές παρουσιάζονται παρακάτω: 40

41 έκδοσης : Month DAYS TOTAL kwhel PREDICTED kwhel 1rst floor kwhel SAVINGS kwhel Οκτ , , , ,11 Νοε , ,6 1456, ,74 Δεκ , , , ,91 Ιαν , , , ,74 Φεβ , , , ,49 Μαρ , , , ,33 Απρ , ,5 1804, ,20 Μαϊ , , , ,73 Ιουν , ,5 1381, ,69 Ιουλ , , , ,88 Αυγ , , , ,77 Σεπ , ,5 1662, ,65 TOTALS , , , ,2312 Πίνακας 27 Υπολογισμοί καταναλώσεων ζώνης χαμηλής χρέωσης Στις ανωτέρω εξοικονομήσεις έχουν προστεθεί οι επιβαρύνσεις ηλεκτρικών καταναλώσεων ζώνης χαμηλής χρέωσης του 1 ου ορόφου. Τα αποτελέσματα των εξοικονομήσεων ζώνης χαμηλής χρέωσης σε νομισματικές μονάδες θα αναλυθούν συνολικά μαζί με τα αποτελέσματα ζήτησης και κατανάλωσης στη συνέχεια. Σε ότι αφορά τις εξοικονομήσεις της ζώνης χαμηλής χρέωσης τα αποτελέσματα περιγράφονται μαζί με την αβεβαιότητα των εξοικονομήσεων στον πίνακα 28. ΑΒΕΒΑΙΟΤΗΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΚΑΤΑ IPMVP coef APRIL-SEPT 1164,45 coef OCT-MARCH 871,22 CV (RMSE) 0, STANDARD ERROR (SE) 1332, Critical t-statistic 2,228 ABSOLUTE PRECISION 2968, RELATIVE PRECISION ± 9,56% SAVINGS ,2 SAVINGS % 21,90% SE OF PERIOD SAVINGS 4614, ABS PERCISION IN PERIOD SAVINGS RANGE OF SAVINGS , ,7 kwhel RANGE OF ANNUAL SAVINGS % 12,08% CONFIDENCE LEVEL 95% Πίνακας 28. Αποτελέσματα αβεβαιότητας εξοικονομήσεων ζώνης χαμηλής χρέωσης τρέχουσας περιόδου απόδοσης. 41

42 έκδοσης : Συμπεράσματα για τις πραγματικές εξοικονομήσεις ηλεκτρικής ενέργειας ζώνης χαμηλής χρέωσης την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ Η ετήσια πραγματική εξοικονόμηση υπολογίστηκε σε ,2 kwh el ± 12,08 % ή kwh el με επίπεδο εμπιστοσύνης 95 %. Συνεπώς το εύρος της εξοικονόμησης σε ενεργειακές μονάδες κυμαίνεται μεταξύ των ,7 και ,7 kwh el σε ετήσια βάση, για την περίοδο από 1/10/2014 έως την 30/09/2015. Η πραγματική εξοικονόμηση σε σχέση με την περίοδο βάσης φθάνει το 21,9 % στην κατανάλωση ζώνης χαμηλής χρέωσης. Συνολική πραγματική Εξοικονόμηση kwhel Στον πίνακα που ακολουθεί παρουσιάζονται οι συνολικές τιμές πρόβλεψης και τελικής κατανάλωσης. Στο διάγραμμα που ακολουθεί παρουσιάζεται η συνολική εξοικονόμηση στην κατανάλωση ηλεκτρικής ενέργειας ανεξαρτήτως ζώνης χρέωσης. Η «αποφευχθείσα» ενέργεια του πίνακα 29 έφτασε το 19% σε σχέση με την περίοδο βάσης και αναπαρίσταται γραφικά από το εμβαδό της μπλε επιφάνειας του διαγράμματος 12 που ακολουθεί. Period Tot predicted kwhel Tot end use kwhel Οκτ , ,04 Νοε , ,38 Δεκ , ,75 Ιαν , ,58 Φεβ , ,03 Μαρ , ,47 Απρ , , , ,86 Ιουν , ,1 Ιουλ , ,86 Αυγ , ,94 Σεπ , ,04 Total , ,68 SAVINGS 22,00% Πίνακας 29. Συνολικές τιμές πρόβλεψης και τελικής κατανάλωσης. 42

43 kwhel ΕΝΕΡΓΕΙΑΚΗ έκδοσης : Συνολική εξοικονόμηση kwhel Tot predicted kwhel Tot end use kwhel Διάγραμμα 12. Συνολική εξοικονόμηση κατανάλωσης kwhel. Εξοικονομήσεις στη Ζήτηση ισχύος Για τον υπολογισμό των ετήσιων ισοδύναμων εξοικονομήσεων στην ζήτηση (ΚΜΖ, ΜΖΑ) έχουν αναπτυχθεί δύο έγκυρα μοντέλα αθροιστικών διακριτών μονάδων, τα οποία παρουσιάστηκαν πιο πάνω (βλ σ.17 & 18). Προκειμένου να υπολογιστεί η επιβάρυνση της ζήτησης από την εγκατάσταση της TFGR πραγματοποιήθηκαν τα παρακάτω: 1. Αθροίστηκε η εγκατεστημένη ισχύς του εξοπλισμού ο οποίος κατά τεκμήριο λειτουργεί την περίοδο κατά την οποία σημειώνεται η μέγιστη ζήτηση (περιγράφεται στην 5 η στήλη του πίνακα 31), εξοπλισμός οποίος είτε δεν υπήρχε την περίοδο βάσης είτε δεν λειτουργούσε. 2. Υπολογίστηκε με βάση το μέσο ΕΕR του ψύκτη η ζήτηση του 1 ου ορόφου του κτιρίου. Κατόπιν η ισχύς που προέκυψε προστίθεται στην πρόβλεψη της μηνιαίας ζήτησης με βάση το κάθε μοντέλο της αθροιστικά ισοδύναμης ετήσιας ζήτησης σε διακριτές μονάδες ισχύος.σημειώνεται ότι ζήτηση ισχύος για τον κλιματισμό προστίθεται μόνο για τις περιόδους λειτουργίας του ψύκτη. Επίσης σημειώνεται ότι ακολουθήθηκε συντηρητική προσέγγιση καθώς στους υπολογισμούς δεν συμπεριλαμβάνεται ο εξοπλισμός του πίνακα 30 που ακολουθεί και ενδεχομένως είναι σε λειτουργία το κρίσιμο διάστημα που καταγράφεται η μέγιστη ζήτηση στο κτίριο. ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ ΠΟΥ ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΣΤH NRA ΨΥΓΕΙΑ ΚΑΦΕΤΙΕΡΕΣ ΕΚΤΥΠΩΤΙΚΑ ΤΑΧΥΘΕΡΜΟΣΙΦΩΝΕΣ 2*18000W ΦΩΤΙΣΜΟΣ ΑΙΘΟΥΣΑΣ ΣΥΝΕΔΡΙΑΣΕΩΝ PLC 2*18W CCTV ΆΛΛΕΣ ΣΥΣΚΕΥΕΣ Πίνακας 30. Εγκατεστημένη ισχύς 1 ου ορόφου που δεν περιλαμβάνεται στις Non Routing Adjustments. 43

44 έκδοσης : ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ ΓΙΑ NRA 6 ΦΩΤΙΣΤΙΚΑ 2*55W αίθουσας teleconferance 0,66 kw 124 τετράγωνα σκαφάκια 4*14W γραφείων 6,94 kw Εξωτερική μονάδα CCU 600W στα 230V 0,60 kw Εσωτερική μονάδα CCU 7200W 7,20 kw DATA ROOM IT φορτίο 650W 0,65 kw ΙΣΧΥΣ ΨΥΚΤΙΚΟΥ ΦΟΡΤΙΟΥ* MO EER ΨΥΚΤΗ 32,63 kw 45 PC 160W & 45 ΟΘΟΝΕΣ 160W 14,40 kw ΣΥΝΟΛΙΚΗ ΙΣΧΥΣ ΓΙΑ NRA 63,09 kw Πίνακας 31. Εγκατεστημένη ισχύς 1 ου ορόφου που περιλαμβάνεται στις Non Routing Adjustments. Καταγραφείσα Μέγιστη Ζήτηση (ΚΜΖ) 14 Τα αποτελέσματα των υπολογισμών για τη Καταγραφείσα Μέγιστη Ζήτηση καθώς και οι πίνακες με τις τιμές παρουσιάζονται παρακάτω στον Πίνακα 32. Month Total kw el PKCDD 21,4 Predected kw el 1rst floor kw el TotalPredicted kw el Savings kw el Οκτ ,32 2,64 205,79 63,09 268,87 87,55 Νοε , ,75 63,09 238,84 60,31 Δεκ , ,75 30,45 206,21 31,52 Ιαν , ,75 30,45 206,21 35,78 Φεβ , ,75 30,45 206,21 68,42 Μαρ , ,75 30,45 206,21 84,29 Απρ , ,75 30,45 206,21 88,46 Μαϊ ,18 0,76 184,40 63,09 247,49 103,31 Ιουν ,88 4,7 229,22 63,09 292,31 94,43 Ιουλ ,44 8,04 267,22 63,09 330,30 79,86 Αυγ ,41 7,79 264,37 63,09 327,46 77,05 Σεπ ,73 7,66 262,89 63,09 325,98 104,25 TOTALS σε kw sum.el(eq) & CDDs 2147,07 31, ,42 593, ,29 915,22 Πίνακας 32. Αποτελέσματα υπολογισμών για τη Καταγραφείσα Μέγιστη Ζήτηση. 14 Στο τιμολόγιο του προμηθευτή πλέον αναγράφεται ως ενδιάμεση ζώνη ισχύος. 44

45 έκδοσης : Στις ανωτέρω αθροιστικά ισοδύναμες ετήσιες εξοικονομήσεις έχουν προστεθεί οι επιβαρύνσεις στη ζήτηση από τη λειτουργία του 1 ου ορόφου. Τα αποτελέσματα των εξοικονομήσεων λόγω της ετήσιας ισοδύναμης μείωσης της ΚΜΖ σε νομισματικές μονάδες θα αναλυθούν συνολικά μαζί με τα αποτελέσματα ζήτησης και κατανάλωσης στη συνέχεια. Σε ότι αφορά τη μείωση της ετήσιας ισοδύναμης ΚΜΖ, τα αποτελέσματα περιγράφονται μαζί με την αβεβαιότητα των εξοικονομήσεων σε αθροιστικές διακριτές μονάδες ισχύος στον πίνακα 33. ΑΒΕΒΑΙΟΤΗΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΚΑΤΑ IPMVP SLOPE 11,376 INTERCEPT 175,755 STANDARD ERROR (SE) 9,004 Critical t-statistic 2,228 ABSOLUTE PRECISION 0,091 RELATIVE PRECISION ± 0,04% SAVINGS 915,22 kw sum.el(eq) SAVINGS % 42,63% SE OF ANNUAL SAVINGS 31,19 abs Precision in annual savings 69,5 RANGE OF ANNUAL SAVINGS 845,7 984,7 kw sum.el(eq) RANGE OF ANNUAL SAVINGS % 7,59% CONFIDENCE INTERVAL 95% Πίνακας 33. Αποτελέσματα αβεβαιότητας εξοικονομήσεων ΚΜΖ τρέχουσας περιόδου απόδοσης. Συμπεράσματα για την μείωση της Καταγραφείσας Μέγιστης Ζήτησης την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ Η ισοδύναμη ετήσια μείωση ισχύος σε διακριτές μονάδες ισχύος υπολογίστηκε αθροιστικά σε 915,22 kwsum.el(eq) ± 7,59% ή ± 69,5 kwsum.el(eq) με επίπεδο εμπιστοσύνης 95%. Συνεπώς το εύρος της ετήσιας ισοδυνάμου μείωσης ισχύος σε διακριτές μονάδες ισχύος της ΚΜΖ κυμαίνεται αθροιστικά μεταξύ των 845,7 και 984,7kWsum.el(eq) σε ετήσια βάση, για την περίοδο από 1/10/2014 έως την 30/09/2015. Η πραγματική ισοδύναμη ετήσια εξοικονόμηση σε διακριτές μονάδες ισχύος σε σχέση με την περίοδο βάσης φθάνει το 42,63% στην ΚΜΖ. 45

46 έκδοσης : Μέγιστη Ζήτηση Αιχμής (ΜΖΑ) Τα αποτελέσματα των υπολογισμών για τη Μέγιστη Ζήτηση Αιχμής καθώς και οι πίνακες με τις τιμές παρουσιάζονται παρακάτω στον Πίνακα 34. Month Total kwel PKCCD 12 Predected kwel 1rst floor kwel Total Predicted kwel Savings kwel Νοε ,88 12,04 190,25 63,09 253,34 64,46 Δεκ ,66 7,49 162,74 63,09 225,82 96,16 Ιαν ,42 6,41 156,20 30,45 186,66 51,24 Φεβ ,06 3,31 137,46 30,45 167,91 38,85 Μαρ ,24 3,66 139,58 30,45 170,03 34,79 Απρ ,09 3,51 138,67 30,45 169,12 43,03 Μαϊ ,83 5,61 151,37 30,45 181,82 65,99 Ιουν ,68 10,16 178,88 63,09 241,97 93,29 Ιουλ ,38 14,1 202,71 63,09 265,79 75,41 Αυγ ,66 17,44 222,90 63,09 285,99 24,33 Σεπ ,00 17,19 221,39 63,09 284,48 32,48 Σεπ ,60 17,06 220,61 63,09 283,69 49,09 TOTALS σε kw sum.el(eq) 2047,50 117, ,75 593, ,62 669,12 & CDDs Πίνακας 34. Αποτελέσματα υπολογισμών για τη Μέγιστη Ζήτηση Αιχμής. Στις ανωτέρω ισοδύναμες εξοικονομήσεις σε διακριτές μονάδες ισχύος έχουν προστεθεί οι επιβαρύνσεις στη ζήτηση από τη λειτουργία του 1 ου ορόφου. Τα αποτελέσματα των εξοικονομήσεων λόγω της μείωσης της ετήσιας ισοδύναμης ΜΖΑ σε νομισματικές μονάδες θα αναλυθούν συνολικά μαζί με τα αποτελέσματα ζήτησης και κατανάλωσης στη συνέχεια. Σε ότι αφορά τη μείωση της ετήσιας ισοδύναμης ΜΖΑ τα αποτελέσματα περιγράφονται μαζί με την αβεβαιότητα των εξοικονομήσεων στον πίνακα 35. Οι συνολικές υπολογιζόμενες ισοδύναμες ετήσιες εξοικονομήσεις σε διακριτές μονάδες ισχύος της περιόδου απόδοσης κατόπιν των routing και nonrouting adjustments της ΜΖΑ έφτασαν αθροιστικά τα 669,12kWsum.el(eq). 46

47 έκδοσης : ΑΒΕΒΑΙΟΤΗΤΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΚΑΤΑ IPMVP SLOPE 6,047 INTERCEPT 117,443 STANDARD ERROR (SE) 15,436 Critical t-statistic 2,228 ABSOLUTE PRECISION 34,394 RELATIVE PRECISION ± 18,64% SAVINGS 669,12 kw sum.el(eq) SAVINGS % 32,68% SE OF ANNUAL SAVINGS 53,47 abs Precision in annual savings 119,14 RANGE OF ANNUAL SAVINGS ,2 kw sum.el(eq) RANGE OF ANNUAL SAVINGS % 17,81% CONFIDENCE INTERVAL 95% Πίνακας 35 Αποτελέσματα αβεβαιότητας εξοικονομήσεων ΜΖΑ τρέχουσας περιόδου απόδοσης. Συμπεράσματα για την μείωση της Μέγιστης Ζήτησης Αιχμής την τρίτη περίοδο απόδοσης για το κτίριο της ΡΑΕ Η ετήσια ισοδύναμη πραγματική εξοικονόμηση υπολογίστηκε αθροιστικά σε 669,1kWsum.el(eq) ± 17,81% ή ± 119,14kWsum.el(eq) με επίπεδο εμπιστοσύνης 95%. Συνεπώς το εύρος της εξοικονόμησης σε διακριτές μονάδες ισχύος κυμαίνεται αθροιστικά μεταξύ των 550 και 788,2 kwsum.el(eq) σε ετήσια βάση, για την περίοδο από 1/10/2014 έως την 30/09/2015. Η ετήσια ισοδύναμη εξοικονόμηση σε σχέση με την περίοδο βάσης φθάνει 32,68 % στην ΜΖΑ. 47

48 έκδοσης : ΣΥΝΟΛΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΝΕΡΓΕΙΑΚΩΝ ΕΞΟΙΚΟΝΟΜΗΣΕΩΝ ΣΕ ΝΟΜΙΣΜΑΤΙΚΕΣ ΜΟΝΑΔΕΣ Ζώνη Υψηλής Ζώνη Χαμηλής Κόστος Κόστος ΕΤΟΣ ΜΗΝΑΣ ΕΝΑΡΞΗ ΤΕΛΟΣ MZA πρόβλεψη KMZ πρόβλεψη Εξοικονόμηση τιμολόγησης πρόβλεψη τιμολόγησης πρόβλεψη Ενέργειας πρόβλεψη Ενέργειας πραγματικό 2014 Οκτωβρίου 1/10/ /10/ ,3 KW 268,87 KW 47145,52 kwh 28316,73 kwh , , , Νοεμβρίου 1/11/ /11/ ,8 KW 238,84 KW 44443,15 kwh 27592,69 kwh , , , Δεκεμβρίου 1/12/ /12/ ,7 KW 206,21 KW 44954,62 kwh 28248,92 kwh , , , Ιανουαρίου 1/1/ /1/ ,9 KW 206,21 KW 44770,76 kwh 28314,40 kwh , , , Φεβρουαρίου 1/2/ /2/ ,0 KW 206,21 KW 44430,35 kwh 25599,03 kwh , , , Μαρτίου 1/3/ /3/ ,1 KW 206,21 KW 44445,55 kwh 28227,74 kwh , , , Απριλίου 1/4/ /4/ ,8 KW 206,21 KW 44617,06 kwh 36737,53 kwh , , , Μαΐου 1/5/ /5/ ,0 KW 247,49 KW 45323,98 kwh 37572,14 kwh , , , Ιουνίου 1/6/ /6/ ,8 KW 292,31 KW 54181,85 kwh 36315,43 kwh , , , Ιουλίου 1/7/ /7/ ,0 KW 330, ,75 kwh 37646,92 kwh , , , Αυγούστου 1/8/ /8/ ,5 KW 327, ,75 kwh 37686,17 kwh , , , Σεπτεμβρίου 1/9/ /9/ ,7 KW 325, ,22 kwh 36596,36 kwh , , ,39 Total , , ,34 Πίνακας 36. Συνολικά αποτελέσματα εξοικονομήσεων σε νομισματικές μονάδες. 48

49 έκδοσης : Στον ως άνω πίνακα 36 αποτυπώνονται οι εξοικονομήσεις σε νομισματικές μονάδες για την τρέχουσα περίοδο απόδοσης σε σχέση με την περίοδο βάσης. Προκειμένου να προκύψουν οι πραγματικές εξοικονομήσεις σε νομισματικές μονάδες, όπως απαιτείται από το IPMPV ελήφθησαν υπόψη οι τιμές ενέργειας όπως αυτές ίσχυαν την αντίστοιχη περίοδο. Για το λόγο αυτό αναπτύξαμε ένα «προσομοιωτή» τιμολογίου του προμηθευτή ενέργειας της ΡΑΕ και κατόπιν εισήχθησαν οι τιμές ανά περίοδο τιμολόγησης όπως προέκυψαν από την μοντελοποίηση κάθε τιμής τιμολόγησης κατόπιν των routing και non routing adjustments. Με άλλα λόγια στη στήλη 10 του πίνακα 36 αποτυπώνεται η τελική τιμή που θα χρέωνε ο προμηθευτής ενέργειας την αντίστοιχη δεδομένη μηνιαία περίοδο, σύμφωνα με τις ανταγωνιστικές και ρυθμιζόμενες χρεώσεις του τιμολογίου του τις αντίστοιχες καταναλώσεις και ζήτηση που προέκυψε από την μοντελοποίηση και τις προσαρμογές. Στη στήλη 11 του ίδιου πίνακα περιγράφεται η πραγματική τελική χρέωση που καταβλήθηκε από τη ΡΑΕ για το κόστος ενέργειας. Σημειώνεται ότι τα παραπάνω ποσά περιλαμβάνουν όλους τους φόρους που χρεώνονται επί της κατανάλωσης και ζήτησης ενέργειας από τον προμηθευτή, συνεπώς αποτυπώνουν το τελικό κόστος ενέργειας που καλείται η Αρχή να καταβάλει. Στην τελευταία στήλη αποτυπώνονται οι πραγματικές εξοικονομήσεις σε νομισματικές μονάδες κατά IPMVP, που για την τρέχουσα περίοδο έφτασαν τα ,34 για τον ηλεκτρισμό. Έτσι σε νομισματικές μονάδες ο λόγος τελικών πραγματικών χρεώσεων και εξοικονομήσεων φτάνει το 23,26%. Σύνοψη αποτελεσμάτων εξοικονομήσεων σε ενεργειακές και νομισματικές μονάδες για το Φυσικό Αέριο και τον Ηλεκτρισμό Ενεργειακές Μονάδες Όπως περιγράφηκε παραπάνω στα σχετικά κεφάλαια οι ενεργειακές εξοικονομήσεις για το Φυσικό Αέριο σύμφωνα με τη μεθοδολογία που αναπτύχθηκε στην παρούσα ενεργειακή ανασκόπηση είναι της τάξης των ,3 kwh th. Κατά τη δεύτερη/τρέχουσα περίοδο απόδοσης καταγράφηκε πραγματική εξοικονόμηση σε σχέση με την κανονικοποιημένη περίοδο βάσης κατά 48,58% στην κατανάλωση ΦΑ. Οι εξοικονομήσεις ενέργειας για την ζώνη υψηλής χρέωσης υπολογίστηκαν σε ,50 kwh el. Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε πραγματική εξοικονόμηση σε σχέση με την κανονικοποιημένη περίοδο βάσης κατά 21,07% στην κατανάλωση ζώνης υψηλής χρέωσης. Οι εξοικονομήσεις ενέργειας για την ζώνη χαμηλής χρέωσης υπολογίστηκαν σε ,2 kwh el. Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε πραγματική εξοικονόμηση σε σχέση με την κανονικοποιημένη περίοδο βάσης κατά 21,9% στην κατανάλωση ζώνης χαμηλής χρέωσης. 49

50 έκδοσης : Η πραγματική ετήσια ισοδύναμη μείωση της ΚΜΖ υπολογίστηκε αθροιστικά σε 915,22 kw sum.el(eq). Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε αθροιστικά εξοικονόμηση σε διακριτές μονάδες ισχύος αναφορικά με την κανονικοποιημένη περίοδο βάσης κατά 42,63% στην ΚΜΖ. Η πραγματική ετήσια ισοδύναμη μείωση της ΜΖΑ υπολογίστηκε αθροιστικά σε 669,12 kw sum.el(eq). Κατά την τρέχουσα περίοδο απόδοσης καταγράφηκε αθροιστικά εξοικονόμηση σε διακριτές μονάδες ισχύος αναφορικά με την κανονικοποιημένη περίοδο βάσης κατά 32,68 % στην ΜΖΑ. Από τα ανωτέρω προκύπτει ότι το σύνολο των εξοικονομήσεων καταναλώσεων ενέργειας του κτιρίου της ΡΑΕ έφτασε τις ,2 kwh el+th σημειώνοντας μια μείωση σε σχέση με την κανονικοποιημένη περίοδο αναφοράς κατά 29,93%. Νομισματικές Μονάδες Η συνολική εξοικονόμηση του Φυσικού Αερίου σε νομισματικές μονάδες κατά τη δεύτερη περίοδο απόδοσης υπολογίστηκε σύμφωνα με τις τιμές του προμηθευτή 15 ανά περίοδο σε ,81. Η συνολική εξοικονόμηση ηλεκτρικής ενέργειας σε νομισματικές μονάδες κατά την δεύτερη περίοδο απόδοσης υπολογίστηκε σύμφωνα με τις τιμές του προμηθευτή 16 ανά περίοδο σε ,34. Συνεπώς το σύνολο των εξοικονομήσεων σε νομισματικές μονάδες για το σύνολο της καταναλισκόμενης ενέργειας έφτασε για την τρέχουσα περίοδο απόδοσης τα ,15. Σύγκριση σε σχέση με το Στόχο της Ενεργειακής Πολιτικής της Αρχής Η ΡΑΕ με την 676/2014 Απόφασή της όρισε ως στόχο τη μείωση της Ειδικής Ετήσιας Κατανάλωσης Πρωτογενούς Ενέργειας κάτω από το επίπεδο των 250 kwh el+th/m 2 μέχρι το Το σύνολο της πρωτογενούς ενέργειας του κτιρίου την τρέχουσα περίοδο απόδοσης είναι ,77 kwh el+th pr 17. Η ειδική ετήσια κατανάλωση πρωτογενούς ενέργειας διαμορφώθηκε την 3 η περίοδο απόδοσης σε 373,9 kwh el+th/m Την περίοδο βάσης η τιμή του δείκτη ήταν 495,7 kwh el+th/m 2. Σημειώνεται ότι στον δείκτη συμπεριλαμβάνονται και οι κοινόχρηστες καταναλώσεις του κτιρίου της ΡΑΕ. 15 Προκειμένου να υπολογιστεί η εξοικονόμηση στις τιμές του προμηθευτή, στην τιμή /kwh th προστέθηκαν και οι φόροι που αφορούν την κατανάλωση ενέργειας ενώ αφαιρέθηκε η χρέωση ισχύος η οποία είναι πάγια πλέον των φόρων που της αναλογούν. 16 Αφορά τελικές τιμές καθώς περιλαμβάνεται όλο το ενεργειακό κόστος του τιμολογίου πλέον των φόρων. 17 Βλ. πίνακα 6 στη σ H τιμή προκύπτει από το λόγο συνολικής πρωτογενούς ενέργειας προς την επιφάνεια αναφοράς του κτιρίου (6575 m 2 ) 50

51 έκδοσης : ΕΞΕΛΙΞΗ ΤΟΥ ΚΟΣΤΟΥΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΤΗΝ ΠΕΡΙΟΔΟ Την περίοδο το κόστος της ηλεκτρικής ενέργειας (ζήτηση και κατανάλωση) μεταβλήθηκε αρκετές φορές τόσο στο σκέλος των ανταγωνιστικών χρεώσεων όσο και στο σκέλος των ρυθμιζόμενων. Στην περίπτωση του τιμολογίου της ΡΑΕ (ΜΤ εμπορικό) οι μετρούμενες ενεργειακές παράμετροι που επηρεάζουν το συνολικό κόστος καθώς και οι αντίστοιχες χρεώσεις τις οποίες επηρεάζουν παρουσιάζονται στον πίνακα 37 που ακολουθεί. ΕΠΙΔΡΑΣΗ ΜΕΤΡΟΥΜΕΝΩΝ ΠΑΡΑΜΕΤΡΩΝ ΕΝΕΡΓΕΙΑΣ ΣΤΙΣ ΡΥΘΜΙΖΟΜΕΝΕΣ ΧΡΕΩΣΕΙΣ ΜΖΑ ΕΘΝΙΚΟ ΣΥΣΤΗΜΑ ΜΕΤΑΦΟΡΑΣ Η/Ε ΕΘΝΙΚΟ ΔΙΚΤΥΟ ΔΙΑΝΟΜΗΣ Η/Ε συνφ ΕΘΝΙΚΟ ΔΙΚΤΥΟ ΔΙΑΝΟΜΗΣ Η/Ε kwh ΕΘΝΙΚΟ ΔΙΚΤΥΟ ΔΙΑΝΟΜΗΣ Η/Ε ΥΠΗΡΕΣΙΕΣ ΚΟΙΝΗΣ ΩΦΕΛΕΙΑΣ (ΥΚΩ) ΕΙΔΙΚΟ ΤΕΛΟΣ ΓΙΑ ΤΗ ΜΕΙΩΣΗ ΕΚΠΟΜΠΩΝ ΑΕΡΙΩΝ ΡΥΠΩΝ (ΕΤΜΕΑΡ)- ΠΡΩΗΝ ΤΕΛΟΣ ΑΠΕ ΛΟΙΠΕΣ ΧΡΕΩΣΕΙΣ ΕΦΚ ΕΙΔΙΚΟ ΤΕΛΟΣ 5 ΕΠΙΔΡΑΣΗ ΜΕΤΡΟΥΜΕΝΩΝ ΠΑΡΑΜΕΤΡΩΝ ΕΝΕΡΓΕΙΑΣ ΣΤΙΣ ΑΝΤΑΓΩΝΙΣΤΙΚΕΣ ΧΡΕΩΣΕΙΣ ΚΜΖ ΕΝΔΙΑΜΕΣΗ ΖΩΝΗ ΧΡΕΩΣΤΕΑ ΜΕΓΙΣΤΗ ΖΗΤΗΣΗ ΚΑΤΑ ΤΗΝ ΕΝΔΙΑΜΕΣΗ ΠΕΡΙΟΔΟ kwh ΧΡΕΩΣΗ ΥΨΗΛΗΣ ΖΩΝΗΣ ΧΡΕΩΣΗ ΧΑΜΗΛΗΣ ΖΩΝΗΣ ΚΟΣΤΟΣ ΔΙΚΑΙΩΜΑΤΩΝ ΕΚΠΟΜΠΩΝ CO2 Πίνακας 37. Επίδραση μετρούμενων παραμέτρων ενέργειας στις ρυθμιζόμενες και ανταγωνιστικές χρεώσεις. 51

52 έκδοσης : Προκειμένου να αξιολογηθεί η μεταβολή του κόστους ενέργειας την περίοδο , καταχωρήθηκαν στον προσομοιωτή τιμολογίων που έχουμε αναπτύξει οι μετρήσεις ενός αντιπροσωπευτικού μήνα από τα τιμολόγια του προμηθευτή ενέργειας της ΡΑΕ με τα εξής χαρακτηριστικά : ΜΗΝΑΣ Σεπ-13 ΗΜΕΡΕΣ 30 ΕΝΕΡΓΑ (kwh) ΑΕΡΓΑ (kvarh) ΙΣΧΥΣ (kw) 224 εφφ: 0,2187 συνφ: 0,977 Σ.ΠΡΣ: 1 Σ.ΧΡΣ 0,476 А 1 Ελάχιστο (kw) 104 ενδιάμεσο(kw) 224 Αιχμή (kw) 201 ΧΜΖ (kw) 224 KMZ (kw) 224 ΧΑΜΗΛΗ (kwh) ΥΨΗΛΗ (kwh) Πίνακας 38. Χαρακτηριστικά κατανάλωσης και ζήτησης ενέργειας ενδεικτικής περιόδου για τον υπολογισμό μεταβολής τελικού κόστους ενέργειας Στη συνέχεια για κάθε μήνα από τον 2/2011 έως και τον 9/2015 καταχωρήθηκαν στον προσομοιωτή τιμολογίου τα παραπάνω δεδομένα προκειμένου να προκύψει η μεταβολή του τελικού κόστους ενέργειας καθώς και το οριακό κόστος για ένα επιπλέον kw ζήτησης (ΚΜΖ, ΜΖΑ) και μια επιπλέον kwh χαμηλής ζώνης, kwh υψηλής ζώνης για τα ίδια χαρακτηριστικά κατανάλωσης/ζήτησης. Τα αποτελέσματα του τελικού κόστους καθώς και τα οριακά κόστη για μια επιπλέον από τις ανωτέρω ενεργειακές παραμέτρους παρουσιάζονται στον Πίνακα 39 που ακολουθεί. Σημειώνεται ότι από τον 1/2013 ξεκίνησε η εφαρμογή χρέωσης για το κόστος δικαιωμάτων εκπομπών CO 2. 52

53 έκδοσης : Περίοδος Τελικό κόστος ενέργειας Οριακό κόστος Οριακό κόστος Οριακό κόστος Οριακό κόστος /kw /kw /kwh /kwh ΜΖΑ ΚΜΖ Χαμηλή Ζώνη Υψηλή Ζώνη Χρέωσης Χρέωσης Μαρ ,34 3,672 3,008 0,083 0,095 Απρ ,34 3,672 3,008 0,083 0,095 Μαϊ ,34 3,672 3,008 0,083 0,095 Ιουν ,30 3,672 6,878 0,083 0,095 Ιουλ ,30 3,672 6,878 0,083 0,095 Αυγ ,30 3,672 6,878 0,083 0,095 Σεπ ,30 3,672 6,878 0,083 0,095 Οκτ ,34 3,672 3,008 0,083 0,095 Νοε ,34 3,672 3,008 0,083 0,095 Δεκ ,34 3,672 3,008 0,083 0,095 Ιαν ,69 3,672 3,008 0,094 0,107 Φεβ ,33 3,672 8,229 0,093 0,109 Μαρ ,33 3,672 8,229 0,093 0,109 Απρ ,33 3,672 8,229 0,093 0,109 Μαϊ ,33 3,672 8,229 0,093 0,109 Ιουν ,33 3,672 8,229 0,093 0,109 Ιουλ ,33 3,672 8,229 0,093 0,109 Αυγ ,27 3,672 8,229 0,095 0,111 Σεπ ,27 3,672 8,229 0,095 0,111 Οκτ ,27 3,672 8,229 0,095 0,111 Νοε ,27 3,672 8,229 0,095 0,111 Δεκ ,27 3,672 8,229 0,095 0,111 Ιαν ,08 3,672 8,229 0,103 0,119 Φεβ ,50 3,397 8,229 0,101 0,117 Μαρ ,81 3,397 8,229 0,1 0,116 Απρ ,84 3,397 8,229 0,1 0,115 Μαϊ ,29 3,397 8,229 0,099 0,115 Ιουν ,01 3,397 8,229 0,099 0,114 Ιουλ ,77 3,397 8,229 0,101 0,116 Αυγ ,28 3,397 8,229 0,101 0,116 Σεπ ,23 3,397 8,229 0,101 0,116 Οκτ ,02 3,397 8,229 0,102 0,117 Νοε ,13 3,397 8,059 0,102 0,118 Δεκ ,13 3,397 8,059 0,102 0,118 Ιαν ,13 3,397 8,059 0,102 0,118 Φεβ ,13 3,397 8,059 0,102 0,118 Μαρ ,40 3,397 8,058 0,104 0,119 Απρ ,86 3,397 8,059 0,108 0,124 Μαϊ ,87 3,397 8,058 0,107 0,122 Ιουν ,69 2,780 8,058 0,107 0,122 Ιουλ ,69 2,780 8,058 0,107 0,122 Αυγ ,00 2,780 8,059 0,107 0,122 Σεπ ,00 2,780 8,059 0,107 0,122 Οκτ ,00 2,780 8,059 0,107 0,122 Νοε ,00 2,780 8,059 0,107 0,122 Δεκ ,81 2,780 8,058 0,107 0,123 Ιαν ,81 2,780 8,058 0,107 0,123 Φεβ ,81 2,780 8,058 0,107 0,123 Μαρ ,81 2,780 8,058 0,107 0,123 Απρ ,81 2,780 8,058 0,107 0, ,81 2,780 8,058 0,107 0,123 Ιουν ,81 2,780 8,058 0,107 0,123 Ιουλ ,81 2,780 8,058 0,107 0,123 Αυγ ,80 2,780 8,059 0,109 0,124 Σεπ ,80 2,780 8,059 0,109 0,124 Πίνακας 39. Αποτελέσματα προσομοίωσης τελικού και οριακού κόστους σε μηνιαία βάση για μια διαφορική αύξηση της εκάστοτε παραμέτρου (κατά μια επιπρόσθετη μονάδα) με βάση τα σταθερά χαρακτηριστικά ζήτησης/κατανάλωσης του Πίνακα

54 έκδοσης : Προκειμένου να συγκριθεί με ορθό τρόπο η τιμή της τελευταίας περιόδου της baseline με αυτή της πρώτης 1 ης περιόδου έγινε μια κανονικοποίηση της τιμής καθώς το έτος 2011 ήταν σε ισχύ τιμολόγιο με μεταβλητή χρέωση ισχύος για την θερινή περίοδο σε σχέση με τις υπόλοιπες. Συνεπώς προκειμένου να προκύψει το πραγματικό μεσοσταθμικό κόστος της τελευταίας περιόδου πριν την baseline χρησιμοποιήθηκε η παρακάτω εξίσωση: Κόστος ενέργειας περιόδου πριν την baseline = ( ,302 ) + ( ,343 ) Το αποτέλεσμα της ανωτέρω εξίσωσης μας δίνει σταθμισμένο κόστος ενέργειας την περίοδο πριν την baseline ίσο με 8.655,33. Από τα παραπάνω προκύπτει ότι το τελικό κόστος ενέργειας στο τιμολόγιο της ΡΑΕ (ΜΤ εμπορικό) τον Σεπτέμβριο 2015 έχει μεταβληθεί κατά +32,4% σε σχέση με την περίοδο έναρξης της baseline, για τα χαρακτηριστικά κατανάλωσης/ζήτησης του πίνακα 38. Στον πίνακα 40 που ακολουθεί γίνεται η σύγκριση μεταβολής κόστους για σταθερά χαρακτηριστικά κατανάλωσης/ζήτησης του πίνακα 38 μεταξύ της περιόδου βάσης και των περιόδων αποδόσεων ως σήμερα. Μεταβολή κόστους σε σχέση με την περίοδο βάσης για σταθερά χαρακτηριστικά κατανάλωσης/ζήτησης 1η Περίοδος Απόδοσης 2η Περίοδος Απόδοσης 3η Περίοδος Απόδοσης 10/2012-9/ /2013-9/ /2014-9/ ,39% 13,71% 14,91% Πίνακας 40. Μεταβολή κόστους σε σχέση με την περίοδο βάσης για τα χαρακτηριστικά κατανάλωσης/ζήτησης του πίνακα 38 Στον πίνακα 41 που ακολουθεί γίνεται η σύγκριση μεταβολής κόστους για σταθερά χαρακτηριστικά κατανάλωσης/ζήτησης του πίνακα 38 ανά περίοδο. Περίοδος Βάσης Μεταβολή κόστους ανά περίοδο 1η Περίοδος Απόδοσης 2η Περίοδος Απόδοσης 3η Περίοδος Απόδοσης 10/2011-9/ /2012-9/ /2013-9/ /2014-9/2015 0,00% 10,39% 3,01% 1,05% Πίνακας 41. Μεταβολή κόστους ανά περίοδο για τα χαρακτηριστικά κατανάλωσης/ζήτησης του πίνακα 38 54

55 έκδοσης : Παρατηρείται μια σημαντική θετική μεταβολή του κόστους ενέργειας κατά την πρωτη περίοδο απόδοσης κατά 10,39%. Την δεύτερη περίοδο απόδοσης ακολουθεί μια πιο ήπια αύξηση της τάξεως του 13,71% σε σχέση με την περίοδο βάσης και κατά 3,01% σε σχέση με την πρώτη περίοδο απόδοσης. Την Τρίτη περίοδο απόδοσης η διαφορά με την περίοδο βάσης διαμορφώνεται σε 14,91% ενώ παρατηρείται μια μικρή μεταβολή σε σχέση με την δεύτερη περίοδο απόδοσης κατά 1,05% η οποία οφείλεται στην αύξηση του κόστους CO 2. Παρά την αύξηση της τιμής της ηλεκτρικής ενέργειας και παρά την επιβάρυνση λόγω της εγκατάστασης της TFGR στο κτίριο της αρχής το συνολικό ονομαστικό κόστος της 3 ης περιόδου απόδοσης είναι μειωμένο κατά 8.081,38 ή 6,64% σε σχέση με την γραμμή βάσης λόγω των σημαντικών εξοικονομήσεων ενέργειας που πραγματοποιήθηκαν. Στον πίνακα 42 που ακολουθεί παρουσιάζεται το τελικό κόστος ενέργειας σύμφωνα με τα τιμολόγια του προμηθευτή ηλεκτρικής ενέργειας. Τελικό Κόστος Ενέργειας τιμολογίων προμηθευτή ηλεκτρικής ενέργειας του κτιρίου της ΡΑΕ Γραμμή βάσης 1η Περίοδος Απόδοσης 2η Περίοδος Απόδοσης 3η Περίοδος Απόδοσης 10/2011-9/ /2012-9/ /2013-9/ /2014-9/ , , , ,15 Διαφορά με γραμμή βάσης 148, , ,38-0,12% -1,20% -6,64% Πίνακας 42 Τελικό κόστος ενέργειας που καταβλήθηκε στον προμηθευτή ενέργειας του κτιρίου της αρχής ανά περίοδο και σύγκριση με την περίοδο βάσης ποσοστιαία και σε ονομαστικές τιμές. Στα ακόλουθα διαγράμματα 13 και 14, αποτυπώνεται το οριακό κόστος μιας επιπλέον μετρούμενης παραμέτρου ενέργειας (kw ΚΜΖ kw ΜΖΑ, kwh χαμηλής ζώνης, kwh υψηλής ζώνης). Για τον υπολογισμό του οριακού κόστους μιας επιπλέον μονάδας ισχύος/ενέργειας στο τιμολόγιο ηλεκτρικής ενέργειας του κτιρίου της ΡΑΕ, όπως αναφέρθηκε προηγουμένως, έχουν ληφθεί ως βάση τα ενεργειακά χαρακτηριστικά του Πίνακα

56 έκδοσης : ΕΞΕΛΙΞΗ ΟΡΙΑΚΟΥ ΚΟΣΤΟΥΣ ΖΗΤΗΣΗΣ ( /kw) Μαρ-11 Απρ-11 Μαϊ-11 Ιουν-15 Ιουλ-15 Αυγ-15 Σεπ-15 Ιουν-11 Ιουλ-11 Μαϊ-15 8,0 Αυγ-11 Απρ-15 Σεπ-11 Μαρ-15 Οκτ-11 Φεβ-15 6,0 Νοε-11 Ιαν-15 Δεκ-11 Δεκ-14 4,0 Ιαν-12 Νοε-14 Οκτ-14 2,0 Φεβ-12 Μαρ-12 Σεπ-14 Απρ-12 Αυγ-14 0,0 Μαϊ-12 Ιουλ-14 Ιουν-14 Μαϊ-14 Απρ-14 Ιουν-12 Ιουλ-12 Αυγ-12 Σεπ-12 Μαρ-14 Οκτ-12 Φεβ-14 Νοε-12 Ιαν-14 Δεκ-12 Δεκ-13 Ιαν-13 Νοε-13 Φεβ-13 Οκτ-13 Σεπ-13 Απρ-13 Μαρ-13 Αυγ-13 Ιουλ-13 Ιουν-13 Μαϊ-13 /kw ΜΖΑ /kw ΚΜΖ Διάγραμμα 13. Οριακό κόστος ενός επιπλέον kw ΚΜΖ και kw ΜΖΑ με βάση τα χαρακτηριστικά του πίνακα 38. ΕΞΕΛΙΞΗ ΟΡΙΑΚΟΥ ΚΟΣΤΟΥΣ ΚΑΤΑΝΑΛΩΣΗΣ ( /kwh) Μαρ-11 0,14 Απρ-11 Ιουλ-15 Αυγ-15 Σεπ-15 Μαϊ-11 Ιουν-11 Ιουν-15 Ιουλ-11 Μαϊ-15 0,12 Αυγ-11 Απρ-15 Σεπ-11 Μαρ-15 0,10 Οκτ-11 Φεβ-15 Νοε-11 Ιαν-15 0,08 Δεκ-11 Δεκ-14 0,06 Ιαν-12 Νοε-14 0,04 Φεβ-12 Οκτ-14 Μαρ-12 0,02 Σεπ-14 Απρ-12 Αυγ-14 Ιουλ-14 Ιουν-14 Μαϊ-14 Απρ-14 Μαρ-14 0,00 Μαϊ-12 Ιουν-12 Ιουλ-12 Αυγ-12 Σεπ-12 Οκτ-12 Φεβ-14 Νοε-12 Ιαν-14 Δεκ-12 Δεκ-13 Ιαν-13 Νοε-13 Φεβ-13 Οκτ-13 Σεπ-13 Απρ-13 Μαρ-13 Αυγ-13 Ιουλ-13 Ιουν-13 Μαϊ-13 Οριακό κόστος /kwh Χαμηλή Ζώνη Χρέωσης Οριακό κόστος /kwh Υψηλή Ζώνη Χρέωσης Διάγραμμα 14. Οριακό κόστος μιας επιπλέον kwh χαμηλής ζώνης, kwh υψηλής ζώνης με βάση τα χαρακτηριστικά του πίνακα

57 έκδοσης : ΠΑΡΑΡΤΗΜΑ 1 ΜΕΛΕΤΗ ΑΠΩΛΕΙΩΝ ΧΩΡΟΥ 1 ου ΟΡΟΦΟΥ ΚΤΗΡΙΟΥ ΡΑΕ Χρησιμοποιήσαμε το λογισμικό 4Μ (Fine) με: ΣΥΝΘΗΚΕΣ ΥΠΟΛΟΓΙΣΜΟΥ Ψύξη 24 ο C/19 ο CWB θερμοκρασία χώρου 40 ο C Εξωτερική θερμοκρασία Άτομα: 45 Αερισμός: 30 m 3 /hr/άτομο Θέρμανση 20 ο C θερμοκρασία χώρου 0 ο C Εξωτερική θερμοκρασία Άτομα: 45 Αερισμός: 30 m 3 /hr/άτομο και υπολογίσθηκε το φορτίο χώρου της μελέτης στα θέρος: 93,0 kw cool Χειμώνας: 52,0 kw heat ΠΑΡΑΡΤΗΜΑ ΜΕΛΕΤΩΝ ΨΥΚΤΙΚΩΝ ΦΟΡΤΙΩΝ ΚΑΙ ΘΕΡΜΙΚΕΣ ΑΠΩΛΕΙΕΣ Διαγράμματα Συγκεντρωτικών Ψυκτικών Φορτίων Κτιρίου Με Αερισμό Συνολικές θερμικές απώλειες 1 ΟΥ ορόφου (κw) Επίπεδο : Επίπεδο 1 1 ος όροφος : 52,0 Συνολικές Απώλειες Επιπέδου : 52,0 57
