1 Bakım ve Kurulum Genel Kılavuzu FIRIN Γενικό Εγχειρίδιο Συντήρησης και Εγκατάστασης ΦΟΥΡΝΟΣ Общее руководство по установке и уходу ДУХОВОЙ ШКАФ Karbantartási és Beszerelési Kézikönyv SÜTŐ Ogólna instrukcja montażu i konserwacji PIEKARNIK Общо ръководство по Поддръжка и монтаж ФУРНА Manual general de întreţinere şi instalare CUPTOR Загальне керівництво по установці і відходу ДУХОВА ШАФА Obecná příručka pro údržbu a instalaci TROUBA Všeobecná príručka pre údržbu a montáž RÚRA

2

3 Διαβάστε προσεκτικά αυτές τις οδηγίες ώστε να εκμεταλλευτείτε στο μέγιστο την απόδοση του φούρνου σας. Φυλάξτε αυτό το εγχειρίδιο ώστε να μπορεί να το διαβάσει στο μέλλον και κάποιος καινούριος ιδιοκτήτης. Ηλεκτρική ασφάλεια Για τη σύνδεση του φούρνου στο ηλεκτρικό ρεύμα, το εξειδικευμένο άτομο που εγκαθιστά τη συσκευή πρέπει να χρησιμοποιήσει καλώδιο τροφοδοσίας τύπου H05RR-F, H05SS-F ή H07RN-F. Δείτε το σχεδιάγραμμα της σύνδεσης στην εικόνα 23. Ο φούρνος πρέπει να συνδέεται πάντα σε κατάλληλη γείωση, σύμφωνα με τους ισχύοντες κανονισμούς. Η σύνδεση πρέπει να γίνει μέσω πολυπολικού διακόπτη, κατάλληλου για την ένταση που πρόκειται να δεχθεί και με ελάχιστο άνοιγμα 3 mm ανάμεσα στις επαφές, ώστε να μπορεί να αποσυνδεθεί σε περίπτωση ανάγκης, ή κατά τη διάρκεια καθαρισμού ή αλλαγής του λαμπτήρα. Το καλώδιο της γείωσης δεν πρέπει σε καμία περίπτωση να περνάει από αυτό το διακόπτη. Ο διακόπτης αυτός μπορεί να αντικατασταθεί από ένα βύσμα πρίζας, εφόσον υπάρχει πρόσβαση σε αυτό σε φυσιολογική χρήση. Οποιοσδήποτε χειρισμός ή επισκευή της συσκευής, συμπεριλαμβανομένης της αποκατάστασης του καλωδίου τροφοδοσίας, πρέπει να πραγματοποιείται από τεχνικό της εξουσιοδοτημένης Υπηρεσίας Τεχνικής Εξυπηρέτησης και πρέπει να χρησιμοποιούνται αυθεντικά ανταλλακτικά. Οι επισκευές ή χειρισμοί που ΕΛΛΗΝΙΚΑ 11

4 πραγματοποιούνται από άλλα άτομα μπορεί να προκαλέσουν βλάβες στη συσκευή ή δυσλειτουργία και να θέσουν σε κίνδυνο την ασφάλειά σας. Σε περίπτωση βλάβης, αποσυνδέστε το φούρνο σας. Σε φούρνους που εγκαθίστανται σε συνδυασμό με πλατώ εστιών, μπορούν μόνο να χρησιμοποιηθούν τα πλατώ εστιών που συνιστά ο κατασκευαστής. Κλείδωμα ασφαλείας για παιδιά Μην αφήνετε τα παιδιά να πλησιάζουν στον αναμμένο φούρνο, καθώς μπορεί να αναπτυχθούν υψηλές θερμοκρασίες. Τα παιδιά κάτω των 8 χρόνων δεν πρέπει να πλησιάζουν το φούρνο εκτός κι αν είναι κάτω από συνεχή επίβλεψη. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά άνω των 8 χρόνων και από άτομα με μειωμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή από άτομα χωρίς εμπειρία ή γνώση, μόνο κάτω από κατάλληλη επίβλεψη ή εάν έχουν λάβει σχετικές οδηγίες όσον αφορά τη ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που εγκυμονεί. Ασφάλεια κατά τη Χρήση του Φούρνου Κατά τη λειτουργία του φούρνου, η πόρτα πρέπει να παραμένει πάντα κλειστή. Χρησιμοποιείτε το φούρνο μόνο όταν βρίσκεται εντοιχισμένος στο εσωτερικό του επίπλου (Δείτε την ενότητα Εγκατάσταση του φούρνου). 12

5 Το ταψί και η σχάρα διαθέτουν ειδικό σύστημα που επιτρέπει τη μερική τους εξαγωγή ώστε να μπορείτε να επεξεργάζεστε τα τρόφιμα. Κατά τη χρήση, η συσκευή θερμαίνεται. Χρησιμοποιείτε προστατευτικά γάντια όταν θέλετε να εισάγετε τα χέρια σας μέσα στο φούρνο και φροντίζετε ώστε να μην αγγίζετε τα θερμαινόμενα σημεία. Χρησιμοποιείτε μόνο το θερμόμετρο που περιλαμβάνεται μέσα στο φούρνο (Διαθέσιμο σε συγκεκριμένα μόνο μοντέλα). Καθαρισμός και συντήρηση Πρέπει να αποσυνδέσετε τη συσκευή από την παροχή ηλεκτρικού ρεύματος, προτού πραγματοποιήσετε οποιαδήποτε εργασία. Μην χρησιμοποιείτε διαβρωτικά καθαριστικά, ατμοκαθαριστές ή νερό υπό πίεση. Ο καθαρισμός και η συντήρηση που προβλέπεται να πραγματοποιούνται από τον χρήστη, δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επιτήρηση. Προτού αλλάξετε το λαμπτήρα, βεβαιωθείτε ότι ο φούρνος είναι αποσυνδεμένος από το ηλεκτρικό δίκτυο για να αποφύγετε την πιθανότητα ηλεκτροπληξίας. ΕΛΛΗΝΙΚΑ ΠΡΟΣΟΧΗ Για να γνωρίσετε τις παροχές και τον ειδικό εξοπλισμό του φούρνου σας, πρέπει να συμβουλευτείτε τον Γρήγορο Οδηγό Χρήσης που συνοδεύει αυτό το εγχειρίδιο. 13

6 Πριν από την Πρώτη Χρήση Άλλες Σημαντικές Οδηγίες Κατά τη διαδικασία κατασκευής, μπορεί να απέμειναν στο φούρνο υπολείμματα από λιπαρές ουσίες και άλλες ακαθαρσίες. Για να τις αφαιρέσετε, ακολουθήστε την παρακάτω διαδικασία: Αφαιρέστε όλα τα υλικά συσκευασίας, συμπεριλαμβανομένου του πλαστικού προστατευτικού, εφόσον περιλαμβάνεται στο φούρνο σας. Ανάψτε το φούρνο σας στη λειτουργία ή, αν δεν διατίθεται, στη στους 200ºC για 1 ώρα. Συμβουλευτείτε γι' αυτό τον Γρήγορο Οδηγό Χρήσης που συνοδεύει αυτό το εγχειρίδιο. Αφήστε το φούρνο να κρυώσει ανοίγοντας την πόρτα. Με τον τρόπο αυτόν, αερίζεται και δεν παραμένουν οσμές στο εσωτερικό του. Όταν κρυώσει εντελώς, καθαρίστε το φούρνο και τα εξαρτήματά του. Κατά την πρώτη λειτουργία του φούρνου, παράγονται οσμές και καπνός, γι' αυτό πρέπει να βεβαιωθείτε ότι η κουζίνα αερίζεται καλά. Οικολογική Συσκευασία Η συσκευασία αποτελείται από υλικά πλήρως ανακυκλώσιμα που μπορούν να επαναχρησιμοποιηθούν. Συμβουλευτείτε τις δημοτικές αρχές διοίκησης της περιοχής σας για τους ισχύοντες τοπικούς κανονισμούς σχετικά με την απόρριψη των υλικών αυτών. ΠΡΟΣΟΧΗ Το σύμβολο πάνω στο προϊόν ή τη συσκευασία, δηλώνει ότι αυτή η συσκευή δεν πρέπει να απορρίπτεται μαζί με τα οικιακά απορρίμματα. Πρέπει να παραδίδεται σε καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Με τον τρόπο αυτό, θα βοηθήσετε να αποφευχθούν τυχόν αρνητικές συνέπειες για το περιβάλλον και τη δημόσια υγεία λόγω ακατάλληλου χειρισμού. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση της συσκευής, επικοινωνήστε με τις τοπικές αρχές διοίκησης, με την υπηρεσία οικιακών απορριμμάτων ή με το κατάστημα από το οποίο αγοράσατε το προϊόν. Ο φούρνος πρέπει να λειτουργεί πάντα με την πόρτα κλειστή. Ο κατασκευαστής δεν ευθύνεται για οποιαδήποτε χρήση του φούρνου πέρα από την οικιακή χρήση για την προετοιμασία τροφίμων, για την οποία προορίζεται. Μη φυλάσσετε λάδια, λίπη ή εύφλεκτα υλικά στο εσωτερικό. Μπορεί να αποβεί επικίνδυνο αν ο φούρνος τεθεί σε λειτουργία. Μη στηρίζεστε, ούτε να κάθεστε στην ανοιχτή πόρτα του φούρνου, καθώς υπάρχει κίνδυνος να προκαλέσετε ζημιά στην πόρτα ή ακόμα και να τραυματιστείτε. Μην καλύπτετε τον πυθμένα του φούρνου με αλουμινόχαρτο, καθώς μπορεί να επηρεάσει το ψήσιμο και να καταστρέψει το εμαγιέ στο εσωτερικό του φούρνου και το εσωτερικό του επίπλου της κουζίνας σας. Για να μαγειρέψετε οποιοδήποτε φαγητό, εισάγετε το ταψί ή τη σχάρα στους πλευρικούς οδηγούς που διαθέτει ο φούρνος στην εσωτερική του κοιλότητα. Μην τοποθετείτε σκεύη ή τρόφιμα στον πυθμένα του φούρνου. Χρησιμοποιείτε πάντα τα ταψιά και τη σχάρα. Μην ρίχνετε νερό στον πυθμένα του φούρνου όταν βρίσκεται σε λειτουργία, καθώς μπορεί να προκληθεί ζημιά στο εμαγιέ. Κατά τη διάρκεια του μαγειρέματος ανοίγετε την πόρτα του φούρνου το λιγότερο δυνατό, ώστε να μειώνεται η κατανάλωση ενέργειας. Όταν ψήνετε φαγητά με μεγάλη περιεκτικότητα σε υγρά, είναι φυσικό να δημιουργούνται υδρατμοί στην πόρτα του φούρνου. Καθαρίστε το εσωτερικό του φούρνου για να αφαιρέσετε υπολείμματα από λίπη ή τρόφιμα που σε μελλοντικά μαγειρέματα μπορεί να προκαλέσουν καπνούς, οσμές και την εμφάνιση κηλίδων. 14

7 Καθαρισμός και Συντήρηση Προσοχή: Πρέπει να αποσυνδέσετε τη συσκευή από την παροχή ηλεκτρικού ρεύματος, προτού πραγματοποιήσετε οποιαδήποτε εργασία. Καθαρισμός του Εσωτερικού του Φούρνου 1 Φούρνοι με εμαγιέ Easy-to-clean Καθαρίστε το φούρνο όταν είναι κρύος. Για τις εμαγιέ επιφάνειες (όπως, για παράδειγμα, το τον πυθμένα του φούρνου) χρησιμοποιήστε νάιλον βούρτσες ή σφουγγάρια και διάλυμα χλιαρού νερού με σαπούνι. Εάν χρησιμοποιείτε προϊόντα καθαρισμού για φούρνους, εφαρμόστε τα μόνο στις εμαγιέ επιφάνειες ακολουθώντας τις οδηγίες του κατασκευαστή. 2 Φούρνοι με εμαγιέ επιφάνειες ειδικά διαμορφωμένες για άλλα συστήματα καθαρισμού Συμβουλευτείτε το Φύλλο Προδιαγραφών του φούρνου σας. Προσοχή Μην καθαρίζετε το εσωτερικό του φούρνου σας με ατμοκαθαριστές ή με νερό υπό πίεση. Μη χρησιμοποιείτε επίσης μεταλλικά σφουγγάρια, συρμάτινες βούρτσες ή οποιοδήποτε εργαλείο που θα μπορούσε να χαράξει το εμαγιέ. Άλλα μοντέλα φούρνου διαθέτουν σύστημα καθαρισμού με καταλυτικά πάνελς (αυτοκαθαρισμός). Αυτό το σύστημα αφαιρεί τα μικρά υπολείμματα λίπους κατά τη διάρκεια του μαγειρέματος σε υψηλές θερμοκρασίες. Χρήση Πτυσσόμενου Γκριλ (Διαθέσιμο σε συγκεκριμένα μόνο μοντέλα) Για να καθαρίσετε την οροφή του φούρνου, Περιμένετε μέχρι να κρυώσει ο φούρνος σας. Γυρίστε τη βίδα (A) και κατεβάστε την αντίσταση του γκριλ όσο πιο χαμηλά γίνεται. Εικόνα 1 Σε άλλα μοντέλα πρέπει να σπρώξετε με τα δυο χέρια τη ράβδο της αντίστασης του γκριλ (Β), έως ότου την απελευθερώσετε από το πάνω στήριγμα. Εικόνα 2 Περιστρέψτε την αντίσταση και καθαρίστε την οροφή του φούρνου. Τέλος, τοποθετήστε ξανά την αντίσταση του γκριλ στην αρχική της θέση. Καθαρισμός των Καταλυτικών Πάνελ Σε περίπτωση που τα υπολείμματα τροφίμων παραμένουν στην εμαγιέ επιφάνεια έπειτα από ένα συνηθισμένο καθαρισμό (αυτοκαθαρισμό), τότε: 1 Αποσπάστε τα πάνελ και αφήστε τα να μουλιάσουν όσο χρόνο χρειάζεται ώσπου να μαλακώσουν τα υπολείμματα τροφίμων. 2 Καθαρίστε τα πάνελ με ένα σφουγγάρι και με καθαρό νερό. 3 Στεγνώστε τα πάνελ και τοποθετήστε τα και πάλι στο φούρνο. 4 Ανάψτε το φούρνο για μία ώρα στους 200ºC. Προσοχή Μη χρησιμοποιείτε καθαριστικά εμπορίου ή διαβρωτικά καθαριστικά σε μορφή σκόνης στην επιφάνεια των καταλυτικών πάνελ. Οδηγίες για να αφαιρέσετε τα Στηρίγματα και τα Επίπεδα Καταλυτικά Πάνελ. 1 Αφαιρέστε τα εξαρτήματα από το εσωτερικό του φούρνου. 2 Απελευθερώστε τα στηρίγματα (C), από το παξιμάδι (D). Εικόνα 3 3 Ξεβιδώστε το παξιμάδι (D) ώστε να απελευθερωθούν τα επίπεδα καταλυτικά πάνελ. Εικόνα 4 4 Για να αφαιρέσετε το πάνελ που βρίσκεται στο πίσω μέρος, βγάλτε τη βίδα (E). Εικόνα 5 5 Για να τα τοποθετήσετε πάλι στη θέση τους ακολουθήστε αντίστροφα την παραπάνω διαδικασία. Προσοχή Για την ασφάλειά σας, μην ανάβετε ποτέ το φούρνο χωρίς να είναι τοποθετημένο στη θέση του το πάνελ που βρίσκεται στο πίσω μέρος του φούρνου και προστατεύει τον ανεμιστήρα. Καθαρισμός των Εξωτερικών Επιφανειών και των Εξαρτημάτων του Φούρνου Καθαρίστε το εξωτερικό μέρος του φούρνου και τον εξοπλισμό του με διάλυμα από χλιαρό νερό και σαπούνι ή με ήπιο απορρυπαντικό. Προσέχετε ιδιαίτερα τις ανοξείδωτες επιφάνειες και χρησιμοποιείτε μόνο σφουγγάρια ή πανιά που δεν χαράζουν. 15 ΕΛΛΗΝΙΚΑ

8 Μη χρησιμοποιείτε μεταλλικά σφουγγάρια, συρμάτινες βούρτσες, καθαριστικά εμπορίου σε σκόνη ή διαβρωτικά για τον καθαρισμό της πόρτας του φούρνου, καθώς μπορεί να χαράξουν την επιφάνεια και να προκαλέσουν ρωγμές στο κρύσταλλο. Σε ορισμένα μοντέλα φούρνου, μπορείτε να αποσυναρμολογήσετε την πόρτα ώστε να διευκολυνθείτε στον καθαρισμό της. Για να αποσυναρμολογήσετε την πόρτα ακολουθήστε τα παρακάτω βήματα: 1 Ανοίξτε την πόρτα του φούρνου. 2 Περιστρέψτε πλήρως τα δύο άγκιστρα ασφαλείας (F). Εικόνα 6 3 Κλείστε την πόρτα έως ότου εφαρμόσει στα δύο άγκιστρα. Εικόνα 7 4 Ενώ κρατάτε την πόρτα από τα πλαϊνά και με τα δύο χέρια, ανασηκώστε την και αποσπάστε την από το φούρνο έως ότου οι μεντεσέδες βγουν εντελώς (G). Εικόνα 8 Για να την τοποθετήσετε στη θέση της, ακολουθήστε αντίστροφα την παραπάνω διαδικασία. Για άλλα μοντέλα φούρνου ακολουθήστε τις παρακάτω οδηγίες: 1 Ανοίξτε εντελώς την πόρτα του φούρνου. 2 Εισάγετε πείρους ασφαλείας στις ορατές τρύπες των μεντεσέδων της πόρτας. Εικόνα 9 3 Πιάστε την πόρτα από τα πλαϊνά και με τα δύο χέρια και κλείστε την σχεδόν εντελώς. 4 Σηκώστε τώρα την πόρτα και βγάλτε τους μεντεσέδες από τις μπροστινές υποδοχές του φούρνου τραβώντας τους προς τα έξω. Εικόνα 8 Προσοχή Μην αφαιρείτε σε καμία περίπτωση τους πείρους ασφαλείας καθώς οι μεντεσέδες είναι σφιγμένοι και μπορεί να σας τραυματίσουν. Επιπλέον, είναι αδύνατο να τοποθετήσετε ξανά την πόρτα αν οι πείροι δεν βρίσκονται στη θέση τους. Για να τοποθετήσετε την πόρτα στη θέση της, πιάστε την με τα δυο σας χέρια και εισάγετε τους μεντεσέδες στις αντίστοιχες υποδοχές που βρίσκονται στο μπροστινό μέρος του φούρνου. Ανοίξτε αργά την πόρτα του φούρνου έως ότου ανοίξει εντελώς. 16 Καθαρισμός της Πόρτας του Φούρνου Καθαρισμός της Πόρτας με Εσωτερικό Κρύσταλλο Πλήρους Κάλυψης Οδηγίες Αποσυναρμολόγησης και Συναρμολόγησης του Εσωτερικού Κρύσταλλου 1 Ανοίξτε την πόρτα του φούρνου. 2 Τραβήξτε το κρύσταλλο από το κάτω μέρος (Η) προς τα έξω. Εικόνα 10 3 Το εσωτερικό κρύσταλλο τώρα απελευθερώθηκε. Αφαιρέστε το. Προσοχή Προσέξτε ιδιαίτερα γιατί όταν αφαιρέσετε το εσωτερικό κρύσταλλο, η πόρτα του φούρνου θα κλείσει. 4 Καθαρίστε το εσωτερικό κρύσταλλο και το εσωτερικό της πόρτας του φούρνου. 5 Εισάγετε στη συνέχεια τα στηρίγματα του εσωτερικού κρύσταλλου στις οπές που βρίσκονται στο πάνω μέρος της πόρτας (Ι). Εικόνα 11 6 Κατεβάστε το κρύσταλλο προς την πόρτα (K). 7 Για να στερεώσετε το κρύσταλλο ξανά στην πόρτα, πιέστε με τα δυο χέρια τα δύο στηρίγματα που βρίσκονται στο κάτω μέρος (L) ενώ ταυτόχρονα σπρώχνετε το κρύσταλλο προς την πόρτα (M). Εικόνα 12 Οδηγίες Αποσυναρμολόγησης και Συναρμολόγησης των εσωτερικών κρυστάλλων. Φούρνος 90 εκ. 1 Ανοίξτε την πόρτα του φούρνου. 2 Γυρίστε εντελώς τα δύο άγκιστρα ασφαλείας (N), για να μπλοκάρετε την πόρτα και να μην μπορεί να κλείσει. Εικ Πιέστε με τα δάχτυλα στο σημείο 1 που βρίσκεται στο επάνω μέρος και των δύο πλευρών της πόρτας του φούρνου. Εικ Ενώ συνεχίζετε να πιέζετε στο σημείο 1, τραβήξτε προς τα έξω το άνω κούμπωμα της πόρτας. Εικ Τα εσωτερικά κρύσταλλα της πόρτας τώρα απελευθερώθηκαν. Μπορείτε να τα καθαρίσετε εύκολα με ένα μαλακό πανί και καθαριστικό για τα τζάμια. Προσοχή Εάν δεν έχετε μπλοκάρει την πόρτα με το άγκιστρο ασφαλείας (N), προσέξτε ιδιαίτερα, γιατί όταν αφαιρέσετε τα εσωτερικά κρύσταλλα, η πόρτα του φούρνου θα κλείσει.

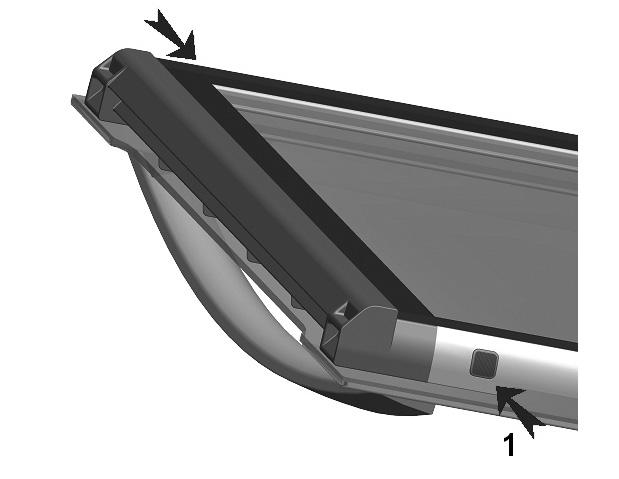

9 6 Αφού καθαρίσετε τα κρύσταλλα, τοποθετήστε τα με την ίδια σειρά, έτσι ώστε να μπορείτε να διαβάζετε τη λέξη TERMOGLASS που είναι τυπωμένη πάνω τους. 7 Τοποθετήστε και πάλι στη θέση του το άνω κούμπωμα της πόρτας και βεβαιωθείτε ότι οι πλευρικές προεξοχές εφαρμόζουν στο σημείο 1. Αντικατάσταση του Λαμπτήρα Φούρνου Προσοχή Προτού αλλάξετε το λαμπτήρα, βεβαιωθείτε ότι ο φούρνος είναι αποσυνδεμένος από το ηλεκτρικό δίκτυο. Ξεβιδώστε το κάλυμμα του λαμπτήρα. Αντικαταστήστε το λαμπτήρα και τοποθετήστε πάλι το κάλυμμα στη θέση του. Ο καινούριος λαμπτήρας πρέπει να είναι ανθεκτικός σε θερμοκρασίες έως 300ºC. Μπορείτε να τον παραγγείλετε από την υπηρεσία τεχνικής υποστήριξης. Εικόνα 16 Για άλλα μοντέλα φούρνου ακολουθήστε τις παρακάτω οδηγίες: Αφαιρέστε με ένα εργαλείο το κάλυμμα του λαμπτήρα. Εικόνα 17 Αντικαταστήστε το λαμπτήρα. Τοποθετήστε πάλι το κάλυμμα στη θέση του με προσοχή ώστε να εφαρμόσει σωστά. Εικόνα 18 Αν Κάτι Δεν Λειτουργεί Ο φούρνος δεν λειτουργεί Ελέγξτε τη σύνδεση στο ηλεκτρικό δίκτυο. Ελέγξτε τις επιμέρους ασφάλειες και τη γενική ασφάλεια της εγκατάστασής σας. Βεβαιωθείτε ότι το ρολόι βρίσκεται στη χειροκίνητη λειτουργία ή είναι προγραμματισμένο. Ελέγξτε τη θέση των διακοπτών επιλογής λειτουργιών και θερμοκρασίας. Ο εσωτερικός φωτισμός του φούρνου δεν λειτουργεί Αντικαταστήστε το λαμπτήρα. Βεβαιωθείτε ότι έχει τοποθετηθεί σωστά σύμφωνα με το Εγχειρίδιο Οδηγιών. Η ενδεικτική λυχνία θέρμανσης δεν ανάβει Επιλέξτε μία θερμοκρασία. Επιλέξτε μία λειτουργία. Η ένδειξη θέρμανσης ανάβει μόνο κατά τη διάρκεια προθέρμανσης του φούρνου και μέχρις ότου φθάσει στην επιλεγμένη θερμοκρασία. Παράγεται καπνός όταν ο φούρνος βρίσκεται σε λειτουργία Είναι φυσιολογικό την πρώτη φορά που ο φούρνος τίθεται σε λειτουργία. Καθαρίζετε τακτικά το φούρνο. Προσθέτετε μικρότερες ποσότητες λίπους ή λαδιού στο ταψί. Μη χρησιμοποιείτε θερμοκρασίες υψηλότερες από τις συνιστώμενες στους πίνακες μαγειρέματος. ΕΛΛΗΝΙΚΑ Το αποτέλεσμα ψησίματος δεν είναι το αναμενόμενο Μελετήστε τους πίνακες μαγειρέματος ώστε να προσανατολιστείτε σχετικά με τον τρόπο λειτουργίας του φούρνου σας. Προσοχή Αν το πρόβλημα επιμένει, παρά τις προαναφερόμενες πιθανές λύσεις, επικοινωνήστε με την Υπηρεσία Τεχνικής Εξυπηρέτησης. 17

10 Τεχνικές Πληροφορίες Αν η συσκευή δεν λειτουργεί, επικοινωνήστε με την Υπηρεσία Τεχνικής Εξυπηρέτησης και ενημερώστε για το είδος του προβλήματος που διαπιστώσατε, αναφέροντας τα παρακάτω στοιχεία: 1 Το Serial Number (S-No) 2 Το Μοντέλο της Συσκευής (Mod.) που βρίσκονται χαραγμένα στην πινακίδα τεχνικών χαρακτηριστικών. Η πινακίδα αυτή βρίσκεται στο κάτω μέρος του φούρνου και για να μπορέσετε να τη δείτε θα πρέπει να ανοίξετε την πόρτα. Εγκατάσταση Οι πληροφορίες αυτές απευθύνονται αποκλειστικά στο εξειδικευμένο άτομο που θα εγκαταστήσει τη συσκευή, καθώς είναι υπεύθυνο για τη συναρμολόγηση της και την ηλεκτρική σύνδεση. Εάν εγκαταστήσετε ο ίδιος το φούρνο, ο κατασκευαστής δεν ευθύνεται για τις ενδεχόμενες ζημιές που μπορεί να προκύψουν. Πριν την Εγκατάσταση Για να αποσυσκευάσετε το φούρνο, τραβήξτε την προεξοχή που βρίσκεται στο κάτω μέρος του κουτιού και για να τον μετακινήσετε κρατήστε τον από τις πλευρικές χειρολαβές, ποτέ από το χερούλι της πόρτας του φούρνου. Το έπιπλο πρέπει να διαθέτει άνοιγμα με τις διαστάσεις που αναφέρονται στην εικόνα και το ελάχιστο βάθος του πρέπει να είναι 550 mm. (βλ. εικόνες 19, 20 και 21). Για τον εντοιχισμό των πολυλειτουργικών φούρνων, το πίσω μέρος του επίπλου που αντιστοιχεί στη σκιασμένη περιοχή (A) της εικόνας 22, δεν πρέπει να παρουσιάζει καμία προεξοχή (όπως ενισχυτικά στηρίγματα του επίπλου, σωλήνες, πρίζες, κλπ.). Το υλικό συγκόλλησης που χρησιμοποιήθηκε στην πλαστική επικάλυψη των επίπλων πρέπει να αντέχει θερμοκρασίες υψηλότερες από 85ºC. 18 Ηλεκτρική Σύνδεση Το εξειδικευμένο άτομο που εγκαθιστά τη συσκευή πρέπει να βεβαιωθεί ότι: Η τάση και η συχνότητα του δικτύου αντιστοιχούν σε αυτές που αναφέρονται στην Πινακίδα Τεχνικών Χαρακτηριστικών. Η ηλεκτρική εγκατάσταση μπορεί να αντέξει τη μέγιστη ισχύ που αναφέρεται στην Πινακίδα Τεχνικών Χαρακτηριστικών. Αφού ολοκληρωθεί η ηλεκτρική εγκατάσταση, ελέγξτε ότι λειτουργούν σωστά όλες οι ηλεκτρικές λειτουργίες του φούρνου. Εγκατάσταση του Φούρνου Οδηγίες εγκατάστασης για όλους τους φούρνους αφού περατωθεί η ηλεκτρική σύνδεση: 1 Εισάγετε το φούρνο στο έπιπλο προσέχοντας ώστε το καλώδιο τροφοδοσίας να μην εγκλωβιστεί και να μη βρίσκεται σε επαφή με σημεία του φούρνου που ζεσταίνονται. 2 Στηρίξτε το φούρνο στο έπιπλο με τις βίδες που περιλαμβάνονται στη συσκευασία. Βιδώστε τις στο έπιπλο από τις τρύπες που φαίνονται όταν ανοίξετε την πόρτα του φούρνου. 3 Βεβαιωθείτε ότι το περίβλημα του φούρνου δεν βρίσκεται σε επαφή με τα τοιχώματα του επίπλου και ότι υπάρχει απόσταση τουλάχιστον 2 mm από τα παρακείμενα έπιπλα.

11 Şekiller / Εικόνες / Схемы / Ábrák / Rysunki Фигури / Figuri / Схеми / Obrázky / Obrázky Fig 1 Fig 2 A B Fig 3 Fig 4 C D D Fig 5 Fig 6 E F Fig 7 Fig 8 G G 83

12 Fig 9 Fig 10 H Fig 11 Fig 12 K M L I Fig 13 Fig 14 N Fig 15 Fig 16 84

13 Fig 17 Fig 18 Fig A min. B min A: / B: / C: Fig min. 550 A min. C min

14 Fig 21 Fig 22 A

15 Fig 23 87
