Δομικό ελαφροσκυρόδεμα υψηλής επιτελεστικότητας με κίσηρη 716-ΒΕΤ-2013

Transcript

1 Δομικό ελαφροσκυρόδεμα υψηλής επιτελεστικότητας με κίσηρη 716-ΒΕΤ-2013 Ιούλιος 2015

2 Πρόγραμμα Χαιρετισμός Χ. Κουρής Ο Όμιλος LafargeHolcim Δ. Χανής Το έργο 716-ΒΕΤ-2013 Β. Καλοϊδάς Η ΛΑΒΑ Μεταλλευτική και Λατομική / Δραστηριότητες Γ. Μαραγκός Διάλειμμα Εργαστηριακές συνθέσεις και ανθεκτικότητα κισηροδέματος Χ. Κουρής Βιομηχανικές δοκιμές παραγωγής δομικού κισηροδέματος Β. Καλοϊδάς Διάλειμμα Ελαφρύ γεύμα Το κισηρόδεμα με την οπτική του Πολιτικού Μηχανικού Χ. Ζέρης Αναπληρωτής Καθηγητής ΕΜΠ Συζήτηση Κλείσιμο Χ. Κουρής 2

3 A new leader for a new world Ένας νέος ηγέτης για μια νέα εποχή LafargeHolcim

4 Ο νέος Όμιλος σε μια ματιά 90 χώρες 2,500 εγκαταστάσεις 32.6 δισ. CHF καθαρές πωλήσεις 115,000 εργαζόμενοι Εισηγμένη στο SIX Swiss Exchange Ελβετικό Χρηματιστήριο και στο Euronext 6.7 CHF δισεκατομμύριο >180 χρόνια Λειτουργικό EBITDA Εμπειρία 2 αιώνων Όλα τα στοιχεία είναι με ημερομηνία 31 Δεκεμβρίου LafargeHolcim 2015

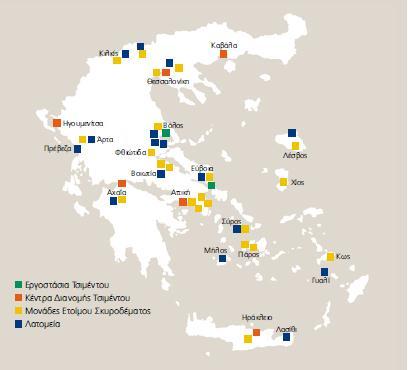

5 Η LafargeHolcim στην Ελλάδα ΠΩΛΗΣΕΙΣ 235,1εκ 46 ΕΓΚΑΤΑΣΤΑΣΕΙΣ Υγεία & Ασφάλεια Δέσμευση στην Αειφόρο Ανάπτυξη Έρευνα & καινοτομία 5

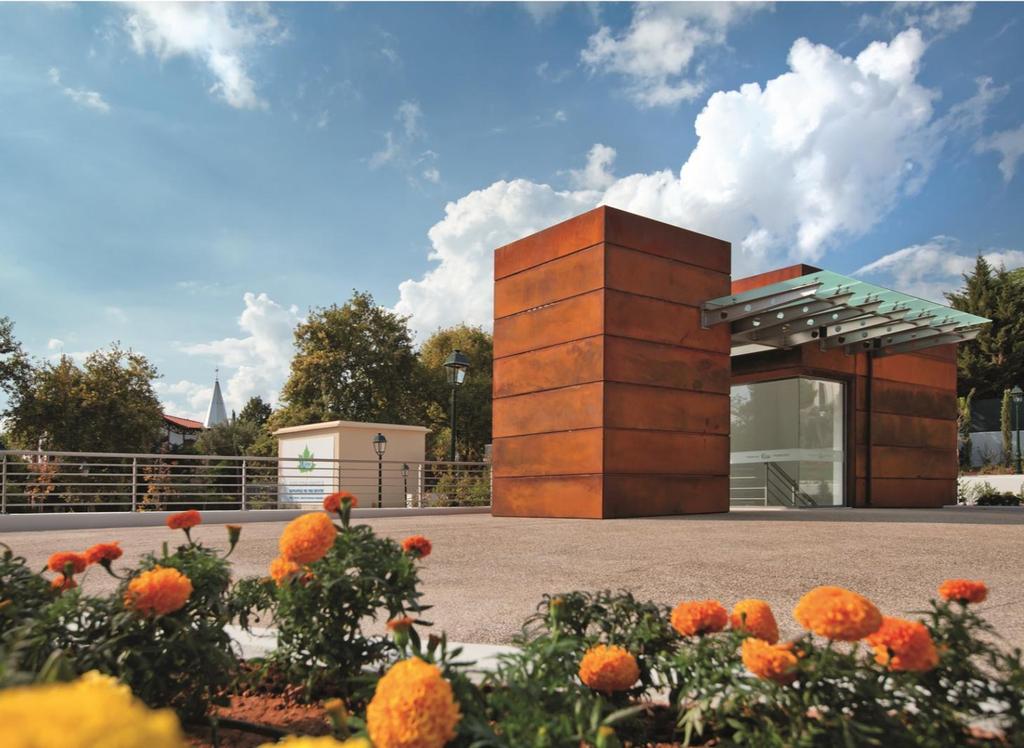

6 Δομικό ελαφροσκυρόδεμα υψηλής επιτελεστικότητας με κίσηρη 716-ΒΕΤ-2013 Το Έργο Parking «Πλάτανος», Κηφισιά

7 Το δομικό ελαφροσκυρόδεμα στην Ελλάδα Δομικό ελαφροσκυρόδεμα Ελληνικοί κανονισμοί ΚΤΣ 97 και ΕΚΩΣ 2000 Δεν προβλέπεται η χρήση φέροντος ελαφροσκυροδέματος Κίνδυνοι από την σεισμικότητα Σκυρόδεμα με ελαφρά αδρανή Κίσηρη (Ελαφρόπετρα) Διογκωμένος περλίτης Διογκωμένη πολυστερίνη Χρήσεις σε μη φέρουσες εφαρμογές Γεμίσματα δαπέδων Δημιουργία ρύσεων Θερμομόνωση, Ηχομόνωση EN 206: LC 25/28, LC 30/33, LC 80/88 Μειωμένη φαινόμενη πυκνότητα (~1500 kg/m3) Μειωμένη θερμική αγωγιμότητα (λ~0,6 W/m/K) 8

8 Έργο υπό την ΓΓΕΤ ΔΟΜΙΚΟ ΕΛΑΦΡΟΣΚΥΡΟΔΕΜΑ ΥΨΗΛΗΣ ΕΠΙΤΕΛΕΣΤΙΚΟΤΗΤΑΣ ΜΕ ΚΙΣΗΡΗ (ΔΟΚΙΣ) Σκοπός : Η εισαγωγή του δομικού κισηροδέματος στο Ελληνικό κανονιστικό πλαίσιο (σε σεισμικό περιβάλλον) Το έργο εποπτεύεται από την ΓΓΕΤ και δέχεται δημόσια οικονομική ενίσχυση στο πλαίσιο της πράξης «ΠΑΒΕΤ 2013» του ΕΠΑΝ ΙΙ και των περιφερειών μεταβατικής στήριξης του ΕΣΠΑ Συντονιστής ΑΓΕΤ ΗΡΑΚΛΗΣ (LafargeHolcim) Εργαστήριο ΕΚΕΤ Παραγωγή σκυροδέματος (Lafarge Beton) Παραγωγή μη δομικού κισηροδέματος σε μονάδες ετοίμου σκυροδέματος ΛΑΒΑ ΑΕ Εξόρυξη κίσηρης Παραγωγή τσιμέντου Υπεργολάβος: Εργαστήριο Οπλισμένου Σκυροδέματος ΕΜΠ Αναπληρωτής καθηγητής: Χρήστος Ζέρης 9

9 Στόχοι του έργου 1. Συστηματική τεκμηρίωση (πειραματικά και τεχνικά δεδομένα, στατικοί υπολογισμοί, Ευρωκώδικας-8) για εφαρμογές σε σεισμικό περιβάλλον 2. Απόκτηση τεχνογνωσίας στην παραγωγή και εφαρμογή δομικού κισηροδέματος - Πρακτικοί κανόνες - Συμπλήρωση τεχνικών δεδομένων 3. Σύνταξη Σχεδίου Εθνικής Τεχνικής Προδιαγραφής 4. Διάδοση των αποτελεσμάτων στην τεχνική κοινότητα για την εμπορική προώθηση του προϊόντος 5. Προώθηση της συνεργασίας με Ελληνικά Τεχνικά Ιδρύματα 10

10 Σχόλια Η εμπειρία της LafargeHolcim Γαλλίας Thermedia Κίσηρη 0/8 (ΛΑΒΑ) Εστιάζεται σε θερμομονωτικές ιδιότητες Άλλες σχετικές ερευνητικές εργασίες EuroLightCon Έμφαση σε τεχνητά ελαφρά αδρανή Περιορισμένη αναφορά στην κίσηρη Δεν συμπεριλαμβάνεται ελληνική κίσηρη στην μελέτη Διαφοροποίηση παρόντος έργου Τεκμηρίωση για εμπορικές εφαρμογές Απόκτηση τεχνογνωσίας Πρακτικοί κανόνες 14

11 Lafarge Greece Παρουσίαση της ΛΑΒΑ Μεταλλευτική & Λατομική ΑΕ Δραστηριότητες Ορυχείο «Γυαλί»

12 Ιστορική Αναδρομή ΛΑΒΑ ΑΕ ΑΔΡΑΝΗ (Λατομείο ΑΛΜΥΡΟΥ) ΠΥΡΙΤΙΚΟ (Ορυχείο ΜΗΛΟΥ) ΓΥΨΟΣ (Ορυχείο ΑΛΤΣΙ) ΠΟΖΟΛΑΝΗ (Ορυχείο ΜΗΛΟΥ) Μέλος του Ομίλου Lafarge Μέλος του Ομίλου LafargeHolcim Ίδρυση της ΛΑΒΑ ΑΕ ΕΛΑΦΡΟΠΕΤΡΑ (Ορυχείο ΓΥΑΛΙ ) Μέλος του Ομίλου ΑΓΕΤ ΗΡΑΚΛΗΣ

13 Ορυχεία ΛΑΒΑ ΓΥΑΛΙ ΜΗΛΟΣ Ορυχείο ΓΥΑΛΙ (Ελαφρόπετρα) Ορυχείο ΜΗΛΟΥ (Ποζολάνη) Ορυχείο ΜΗΛΟΥ (Πυριτικό) Ορυχείο ΑΛΤΣΙ (Γύψος) ΑΛΤΣΙ 17

14 Τα βιομηχανικά ορυκτά της ΛΑΒΑ παρέχουν εφαρμοσμένες λύσεις για τους πελάτες Παραγωγή Τσιμέντου Οικοδομικές εφαρμογές Γεωτεχνικά έργα Αγροτικές Εφαρμογές Βιομηχανικές εφαρμογές Ελαφρόπετρα Γύψος Ποζολάνη Πυριτικό 18

15 Αγορές εξωτερικού 19

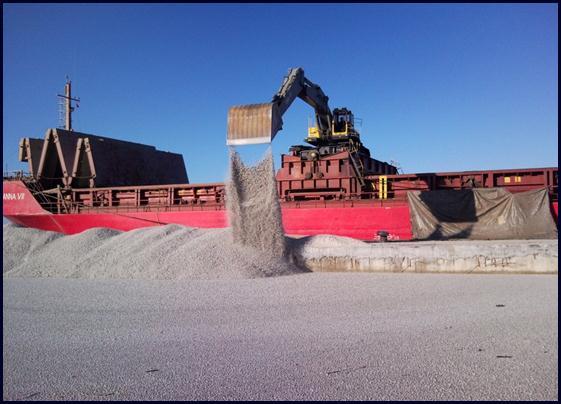

16 Εξαγωγές ΛΑΒΑ (k ) Gypsum Pumice Η ΛΑΒΑ είναι ο μεγαλύτερος εξαγωγέας ελαφρόπετρας παγκοσμίως

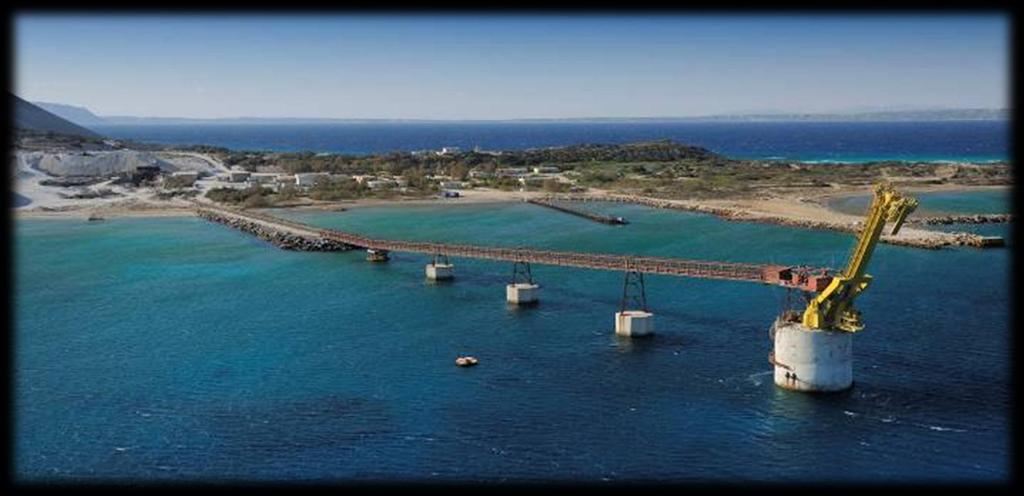

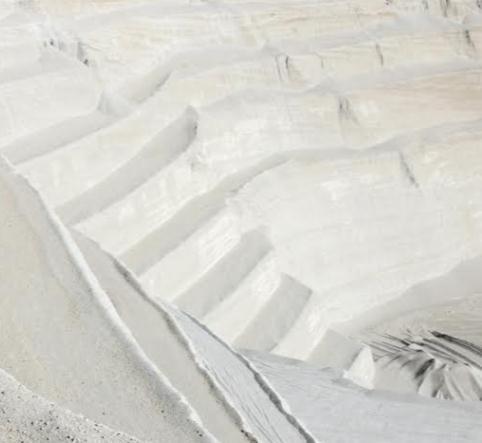

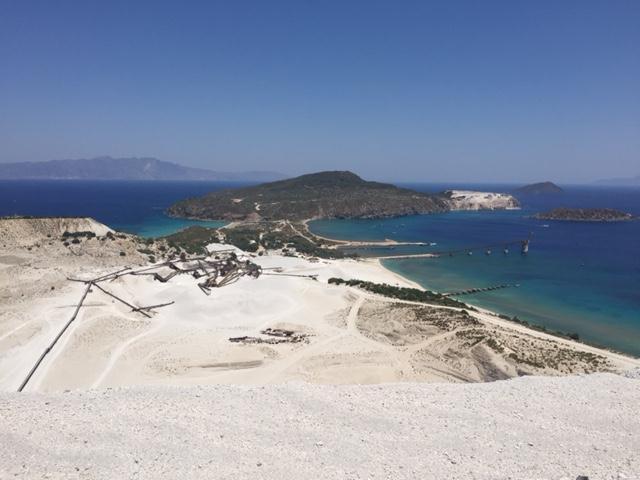

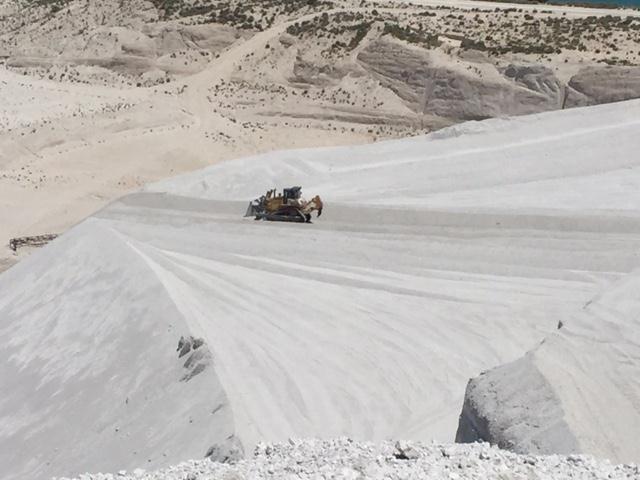

17 Ορυχείο ΓΥΑΛΙ/Κύριες Πληροφορίες Παραγωγική Ικανότητα: τν τν/έτος Ικανότητα Φόρτωσης: Πλοία έως τν Ρυθμός Φόρτωσης: τν/ώρα 21

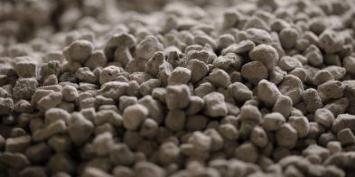

18 Ελαφρόπετρα ΛΑΒΑ Χημικά αδρανές πορώδες ηφαιστειογενές υλικό (ΦΥΣΙΚΟ ΠΡΟΙΟΝ) Ομοιογενής Ποιότητα Λευκό χρώμα Υψηλές μηχανικές αντοχές Χαμηλό ειδικό βάρος Χαρακτηριστικά της ελαφρόπετρας που δίνουν αξία στο τελικό προϊόν Θερμομόνωση Ηχομόνωση Ακαυστότητα Φιλική προς το περιβάλλον Ιδανικό υλικό για Εφαρμογές Αειφόρων Κατασκευών 22

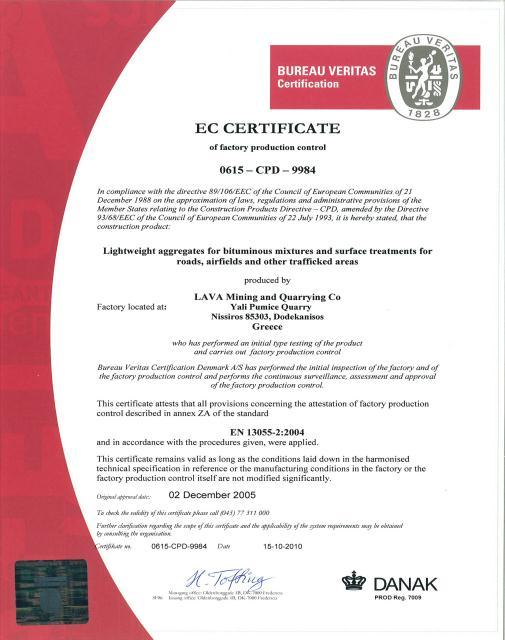

19 Πιστοποίηση της Ελαφρόπετρας ΛΑΒΑ από την BUREAU VERITAS Τα προϊόντα ελαφρόπετρας ΛΑΒΑ φέρουν τη σήμανση CE σύμφωνα με τα πρότυπα: ΕΝ :2002 (Ελαφροβαρή αδρανή για σκυροδέματα, κονιάματα και ενέματα) EN :2004 (Ελαφροβαρή αδρανή για ασφαλτομίγματα, επιφανειακές επιστρώσεις και εφαρμογές με σταθεροποιημένα ή μη σταθεροποιημένα υλικά) 23

20 Προϊόντα Ελαφρόπετρας 0-3mm or Special Besser Κατασκευές, μονώσεις δαπέδων, οικοδομικά (ασβεστο)κονιάματα, καθαρισμός υδάτων 0-8mm or Besser Ελαφροβαρή στοιχεία τοιχοποιίας (μπλόκια), θερμοπροσόψεις, μονώσεις δαπέδων, οικοδομικά (ασβεστο)κονιάματα, γεωργικές εφαρμογές (υδροπονία), πράσινες στέγες 0-16mm or German Γεωτεχνικές εφαρμογές, ελαφροβαρές υλικό πλήρωσης για λιμενικές κατασκευές, υπόστρωμα για οδικές κατασκευές, βελτιωτικό εδαφών ` 2-10mm Γεωτεχνικές εφαρμογές, Ελαφροβαρή στοιχεία τοιχοποιίας 16-40mm or Stonewash Γεωτεχνικές εφαρμογές, πετροπλύσιμο, διαμόρφωση εξωτερικών χώρων, λειαντικό υλικό Ή ΜΙΓΜΑΤΑ των παραπάνω 24

21 Εφαρμογές της Ελαφρόπετρας ΛΑΒΑ στην καθημερινότητά μας Οικοδομικά υλικά Ελαφροβαρή οικοδομικά μπλόκια Ελαφροβαρές Σκυρόδεμα Μόνωση και πλήρωση δαπέδων Γεωτεχνικά έργα Ελαφροβαρή υλικά πλήρωσης για χαλαρά εδάφη Οδικές κατασκευές, λιμενικές κατασκευές, κατασκευές αθλητικών εγκαταστάσεων Παραγωγή Τσιμέντου Ως πρόσθετο τσιμέντου χάρη στις ποζολανικές της ιδιότητες Πράσινες εφαρμογές Υπόστρωμα για υδροπονικές καλλιέργειες σε θερμοκήπια Βελτιωτικό εδαφών / υλικό πλήρωσης εδαφών Συστατικό εδαφικών μιγμάτων Συστατικό για υποστρώματα πράσινων στεγών Άλλα: Βιομηχανικά Προίόντα Υλικό για πετροπλύσιμο υφασμάτων Λειαντικό υλικό Υλικό για φίλτρανση νερού Υπόστρωμα υγιεινής για κατοικίδια 25

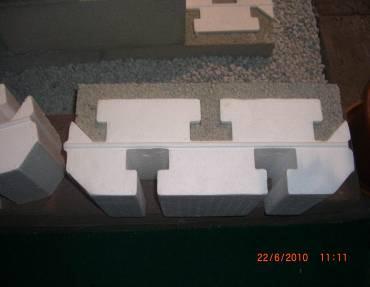

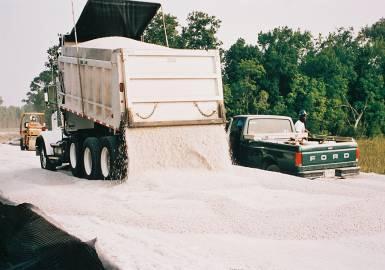

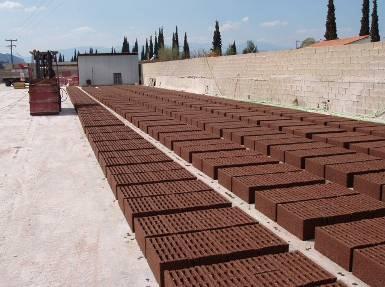

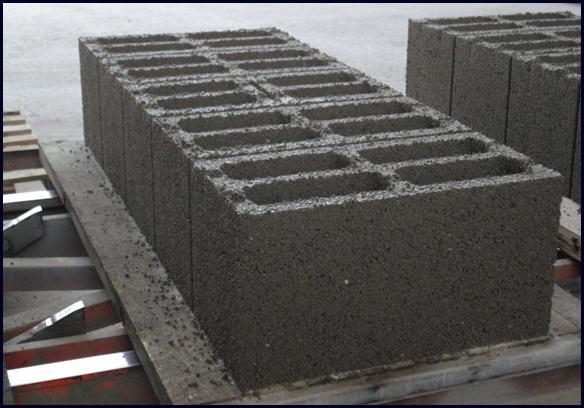

22 Εφαρμογές ελαφρόπετρας ΛΑΒΑ (μπλόκια) 26

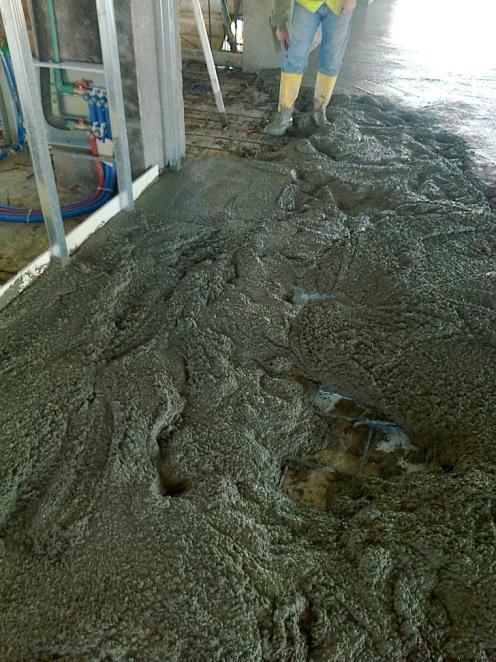

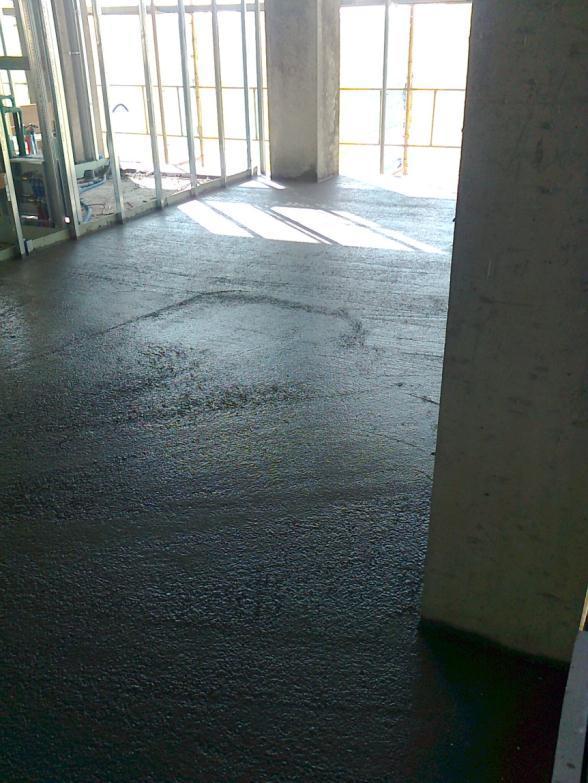

23 Πλήρωση δαπέδων UltraTM Lightweight 27

24 ABCD+ House 28

25 Εφαρμογές της Ελαφρόπετρας ΛΑΒΑ στην καθημερινότητά μας Οικοδομικά υλικά Ελαφροβαρή οικοδομικά μπλόκια Ελαφροβαρές Σκυρόδεμα Μόνωση και πλήρωση δαπέδων Γεωτεχνικά έργα Ελαφροβαρή υλικά πλήρωσης για χαλαρά εδάφη Οδικές κατασκευές,λιμενικές κατασκευές, κατασκευές αθλητικών εγκαταστάσεων Παραγωγή Τσιμέντου Ως πρόσθετο τσιμέντουχάρη στις ποζολανικές της ιδιότητες Πράσινες εφαρμογές Υπόστρωμα για υδροπονικές καλλιέργειες σε θερμοκήπια Βελτιωτικό εδαφών / υλικό πλήρωσης εδαφών Συστατικό εδαφικών μιγμάτων Συστατικό για υποστρώματα πράσινων στεγών Άλλα: Βιομηχανικά Προίόντα Υλικό για πετροπλύσιμο υφασμάτων Λειαντικό υλικό Υλικό για φίλτρανση νερού Υπόστρωμα υγιεινής για κατοικίδια 29

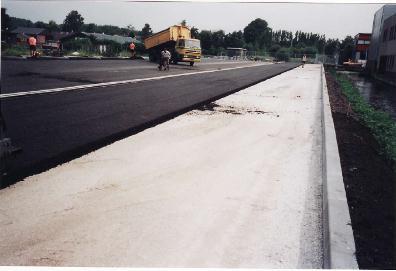

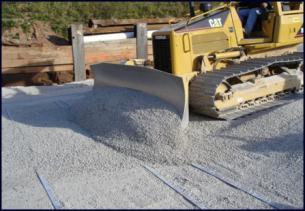

26 Εφαρμογές Ελαφρόπετρας ΛΑΒΑ (γεωτεχνικά έργα) 30

27 Εφαρμογές της Ελαφρόπετρας ΛΑΒΑ στην καθημερινότητά μας Παραγωγή Τσιμέντου Ως πρόσθετο τσιμέντου χάρη στις ποζολανικές της ιδιότητες 31

28 Εφαρμογές της Ελαφρόπετρας ΛΑΒΑ στην καθημερινότητά μας Οικοδομικά υλικά Ελαφροβαρή οικοδομικά μπλόκια Ελαφροβαρές Σκυρόδεμα Μόνωση και πλήρωση δαπέδων Γεωτεχνικά έργα Ελαφροβαρή υλικά πλήρωσης για χαλαρά εδάφη Οδικές κατασκευές,λιμενικές κατασκευές, κατασκευές αθλητικών εγκαταστάσεων Παραγωγή Τσιμέντου Ως πρόσθετο τσιμέντου χάρη στις ποζολανικές της ιδιότητες Πράσινες εφαρμογές Υπόστρωμα για υδροπονικές καλλιέργειες σε θερμοκήπια Βελτιωτικό εδαφών / υλικό πλήρωσης εδαφών Συστατικό εδαφικών μιγμάτων Συστατικό για υποστρώματα πράσινων στεγών Άλλα: Βιομηχανικά Προίόντα Υλικό για πετροπλύσιμο υφασμάτων Λειαντικό υλικό Υλικό για φίλτρανση νερού Υπόστρωμα υγιεινής για κατοικίδια 32

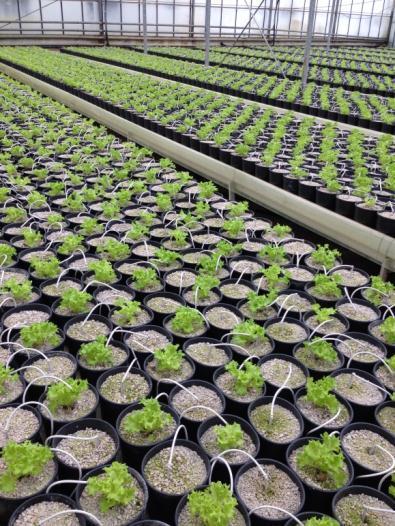

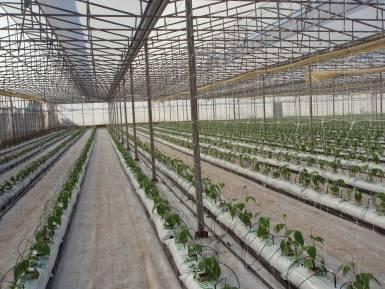

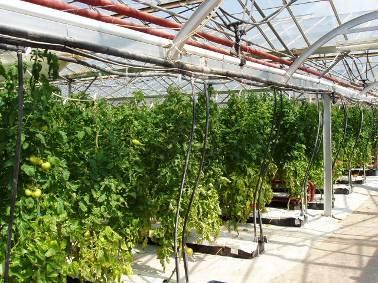

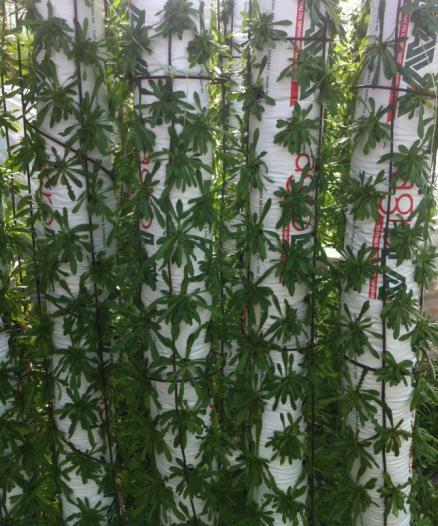

29 Εφαρμογές ελαφρόπετρας ΛΑΒΑ (Υδροπονία) 33

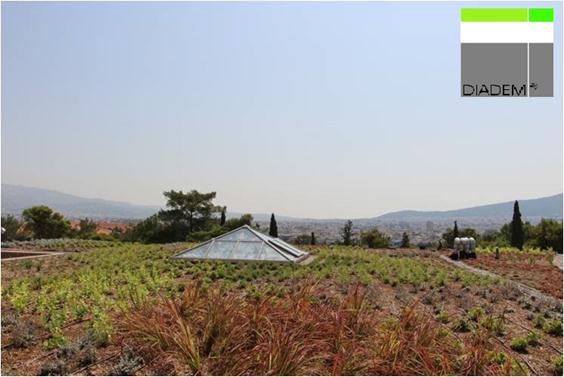

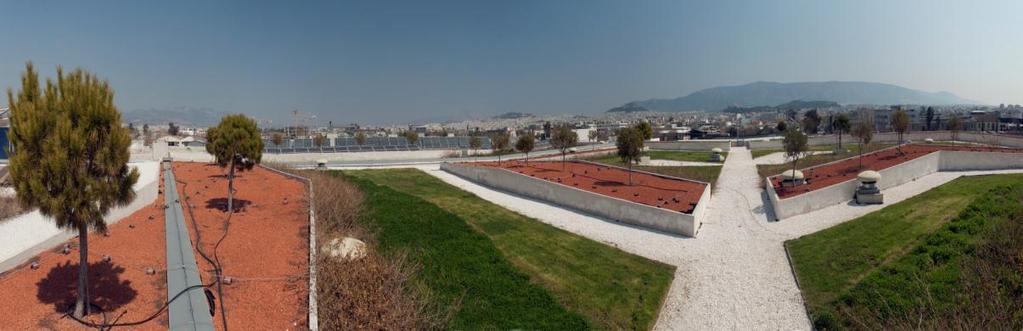

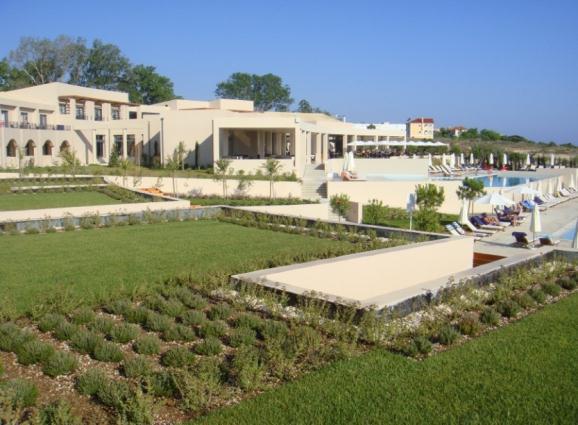

30 Πράσινες στέγες 34

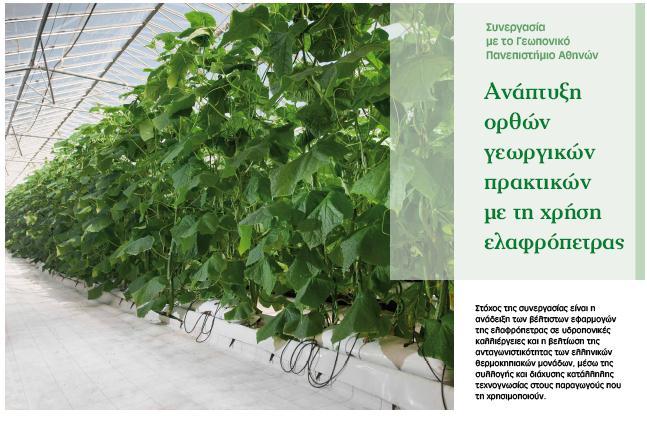

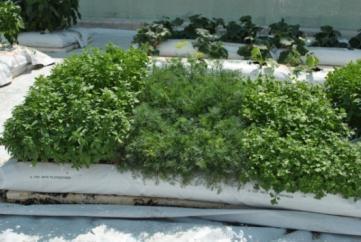

31 Υδροπονία Γεωπονικό Πανεπιστήμιο Αθηνών, Τμήμα Λαχανοκομίας 35

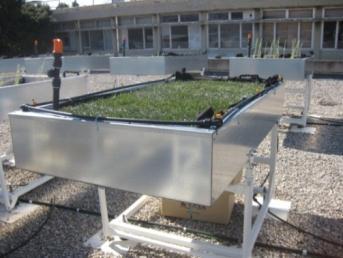

32 Υπόστρωμα για Πράσινες Στέγες Γεωπονικό Πανεπιστήμιο Αθηνών, Τμήμα Αρχιτεκτονικής Τοπίου 36

33 Αστική Καλλιέργεια Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης, Γεωπονική Σχολή Ανάπτυξη ενός τυποποιημένου προϊόντος για οικιακή παραγωγή λαχανικών με τους ακόλουθους στόχους: Να έχει τυποποιημένη σύνθεση Να περιέχει όλα τα απαραίτητα θρεπτικά συστατικά Να είναι Εύκολο στη χρήση Να είναι Επαναχρησιμοποιούμενο/ανακυκλώσιμο Εμπλουτισμένη ελαφρόπετρα σε τυποποιημένο υπόστρωμα έτοιμο προς χρήση- με το εμπορικό σήμα oikialava 37

34 Χρηματοδοτούμενο έργο: ΛΑΒΑ, Πανεπιστήμιο Αθηνών- Τμήμα Αρχιτεκτονικής Τοπίου, LANDCO Ltd, TopGreen και Πανεπιστήμιο του Πεκίνου Χρήση των πράσινων στεγών ως υπερυψωμένα αστικά βιοφίλτρα για τη βελτίωση των περιβαλλοντικών συνθηκών κυρίως με την μείωση της σωματιδιακής μείωσης και των βαρέων μετάλλων. Διμερής Συνεργασία Ε&Α μεταξύ Κίνας & Ελλάδας Το έργο είναι συγχρηματοδοτούμενο από το Ταμείο Περιφερειακής Ανάπτυξης της Ε.Ε και Εθνικούς Πόρους 38

35 Διάλειμμα Παραλία Θεσσαλονίκης

36 Lafarge Greece Δομικό ελαφροσκυρόδεμα υψηλής επιτελεστικότητας με κίσηρη (Δοκίς) 716-ΒΕΤ-2013 Εργαστηριακές δοκιμές δομικού κισηροδέματος Ορυχείο Γυαλί

37 ΚΙΣΗΡΗ ή ΕΛΑΦΡΟΠΕΤΡΑ Ορυκτό πορώδες υλικό ποζολανικής φύσεως με τυπική χημική σύσταση: 70% SiO 2, 11% Al 2 O 3, 4% K 2 O, 3% Na 2 O και 3% CaO, δραστικό SiO 2 47 έως 66% (και άρα μπορεί να χρησιμοποιηθεί ως ποζολανικό υλικό P στην διεργασία παραγωγής τσιμέντου). Ελάχιστες συγκεντρώσεις βαρέων μετάλλων (μεταξύ 10 και 70 ppm) ανάλογα με το μέταλλο (Co, Cu, Zn, Tl). Μη ανιχνεύσιμες συγκεντρώσεις για Hg, Ni, Cd, Sb, Sn, Cr & Μn 268 ppm. Εμφανίζει διακυμάνσεις ως προς την υγρασία της (χειμώνα/ καλοκαίρι) δεδομένου της μεγάλης ικανότητας συγκράτησης νερού που διαθέτει λόγω της πορώδους φύσης της. Η υγρασία της κυμαίνεται μεταξύ 16 και 25%. Βρίσκει διάφορες χρήσεις στη βιομηχανία των δομικών υλικών. 41

38 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΙΣΗΡΗΣ Περιοχή ακτίνων πόρων, nm % όγκου πόρων Όγκος πόρων cm 3 /g Σύνολο _ Ελαφρόπετρα _ Ελαφρόπετρα hkl_phase_flyash_bkg % Quartz 0.91 % Anorthite 1.60 % Calcite % hkl_phase_flyash_bkg % Quartz 0.91 % Anorthite 1.60 % Calcite % Dolomite 1.42 % Dolomite 1.42 % Th Degrees

39 ΧΡΗΣΗ ΔΟΜΙΚΟΥ ΕΛΑΦΡΟΣΚΥΡΟΔΕΜΑΤΟΣ Το δομικό ελαφροσκυρόδεμα προβλέπεται στο ευρωπαϊκό πρότυπο ΕΝ Υπάρχει εμπειρία όσον αφορά την παραγωγή και εφαρμογή του σε Ευρωπαϊκές χώρες όπως η Γαλλία και η Ισπανία. Η χρήση του δομικού ελαφροσκυροδέματος δεν προβλέπεται στον Ελληνικό Κανονισμό Τεχνολογίας Σκυροδέματος του 97 και ούτε έχει συμπεριληφθεί στο υπό διαβούλευση σχέδιο ΚΤΣ

40 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΜΕΛΕΤΕΣ ΣΥΝΘΕΣΗΣ Εξετάστηκαν οι θλιπτικές αντοχές 28 ημερών και η φαινόμενη πυκνότητα του νωπού σκυροδέματος συναρτήσει των παρακάτω παραμέτρων όπως: Ποσότητα τσιμέντου: από 350 έως 440 Kg/m 3 Tύπος του τσιμέντου: CEM I 52.5N και CEM II/B-M (P-W-L) 42.5N Κοκκομετρία ελαφρόπετρας Μερική υποκατάσταση ελαφρόπετρας με θραυστό γαρμπίλι: (περί τα 60 Kg/m 3 ) Από τα αποτελέσματα που προέκυψαν από τις παραπάνω δοκιμές και λαμβάνοντας υπόψη την οικονομικότητα της σύνθεσης, η βασική σύνθεση που αποφασίστηκε να εξεταστεί περαιτέρω είναι: 375 Kg/m 3 CEM II/B-M (P-W-L) 42.5N Ελαφρόπετρα κοκκομετρίας 0-8 mm Προσθήκη νερού περί τα 160 Kg/m 3 Τα τεχνικά χαρακτηριστικά της παραπάνω σύνθεσης είναι: Θλιπτικές αντοχές 28 ημερών περί 30 MPa Φαινόμενη πυκνότητας νωπού σκυροδέματος περί τα 1650 Kg/m 3 44

41 Αριθμός αναμίγματος ΕΚΕΤ ΠΡΟΚΑΤΑΡΤΙΚΕΣ ΜΕΛΕΤΕΣ ΣΥΝΘΕΣΗΣ ΠΟΥ ΕΞΕΤΑΣΤΗΚΑΝ Ημερομηνία παρασκευής αναμίγματος 25/02/13 25/02/13 25/02/13 28/02/13 28/02/13 28/02/13 Τύπος τσιμέντου CEM I 52.5Ν CEM I 52.5Ν CEM I 52.5N CEM II 42.5N CEM II 42.5N CEM II 42.5N Κωδικός ΕΚΕΤ τσιμέντου Εργ. Παραγωγής LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ Πόσοτητα τσιμέντου kg/m Ποσότητα ελαφρόπετρας 0-8 mm επί ξηρής βάσης kg/m Ποσότητα ελαφρόπετρας 2-10 mm επί ξηρής βάσης kg/m Ποσότητα ελαφρόπετρας 0-16 mm επί ξηρής βάσης kg/m Θραυστό γαρμπίλι (ξηρό) kg/m 3 Ποσότητα νερού λόγω της υγρασίας των αδρανών kg/m Προσθήκη νερού kg/m GLEMIUM SIKA SIKA SIKA SIKA SIKA Τύπος χημικού προσμίκτου - SKY 645 MKC 900 MKC 900 MKC 900 MKC 900 MKC 900 Ποσότητα χημικού προσμίκτου kg/m Υγρασία κίσηρης 0-8 mm επί υγρού % Υγρασία κίσηρης 2-10 mm επί υγρού % 23.9 Υγρασία κίσηρης 0-16 mm επί υγρού % 23.9 Φαινόμενη πυκνότητα 28 ημερών (νωπών δοκιμίων) - kg/m υπολογιζόμενη Περιεκτικότητα αέρα % Εξάπλωση cm Θλιπτικές αντοχές 7 ημερών MPa Θλιπτικές αντοχές 28 ημερών MPa Φαινόμενη πυκνότητα 28 ημερών (νωπών δοκιμίων) - μετρούμενη kg/m

42 Αριθμός αναμίγματος 6125 ΕΚΕΤ /02/13 25/02/13 Ημερομηνία 28/02/13 παρασκευής 28/02/13 αναμίγματος 28/02/13 25/02/13 08/03/13 25/02/13 08/03/13 25/02/13 08/03/13 28/02/13 EM I 52.5Ν CEM I 52.5N Τύπος CEM τσιμέντου II 42.5N CEM II 42.5N CEM II 42.5N CEM I II 52.5Ν 42.5N CEM I II 52.5Ν 42.5N CEM I II 52.5N 42.5N CEM II 42.5N Κωδικός ΕΚΕΤ τσιμέντου RGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE Εργ. Παραγωγής ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAF Πόσοτητα τσιμέντου kg/m Ποσότητα ελαφρόπετρας 0-8 mm 811 επί ξηρής βάσης kg/m Ποσότητα ελαφρόπετρας mm επί ξηρής βάσης kg/m 3 Ποσότητα ελαφρόπετρας 0-16 mm επί ξηρής βάσης kg/m Θραυστό γαρμπίλι (ξηρό) kg/m Ποσότητα νερού λόγω της 241 υγρασίας των αδρανών kg/m Προσθήκη νερού kg/m SIKA SIKA SIKA SIKA SIKA GLEMIUM SIKA SIKA SIKA SIKA Τύπος χημικού προσμίκτου - MKC 900 MKC 900 MKC 900 MKC 900 MKC 900 MKC SKY MKC 900 MKC 900 MKC Ποσότητα χημικού 4.7 προσμίκτου4.0 kg/m Υγρασία κίσηρης 0-8 mm επί 22.9 υγρού % Υγρασία κίσηρης 2-10 mm επί 23.9 υγρού % Υγρασία κίσηρης 0-16 mm επί υγρού % 23.9 Φαινόμενη πυκνότητα 28 ημερών (νωπών δοκιμίων) kg/m υπολογιζόμενη Περιεκτικότητα 9.7 αέρα 23.4 % Εξάπλωση cm Θλιπτικές αντοχές ημερών10.4 MPa Θλιπτικές αντοχές ημερών16.0 MPa Φαινόμενη πυκνότητα 28 ημερών kg/m 1610 (νωπών δοκιμίων) - μετρούμενη

43 ΜΕΛΕΤΕΣ ΣΥΝΘΕΣΗΣ ΠΟΥ ΕΞΕΤΑΣΤΗΚΑΝ Βάσει των αποτελεσμάτων των προκαταρκτικών μελετών αποφασίστηκε να επικεντρωθούμε στην παρακάτω σύνθεση: 375 Kg/m 3 CEM II/B-M (P-W-L) 42.5N Ελαφρόπετρα κοκκομετρίας 0-8 mm Προσθήκη νερού περί τα 160 Kg/m 3 Εξετάστηκαν παράμετροι όπως: Μερική υποκατάσταση ελαφρόπετρας με θραυστή άμμο: 480 Kg/m 3 Μερική υποκατάσταση ελαφρόπετρας με θραυστό γαρμπίλι: 360 Kg/m 3 Προσθήκη μεταλλικών ινών: 70 Kg/m 3 Επιπλέον για λόγους σύγκρισης παρασκευάστηκε συμβατικό γαρμπιλόδεμα με τον ίδιο λόγο νερού τσιμέντου όπως αυτόν που εφαρμόστηκε στις συνθέσεις ελαφροσκυροδέματος. 47

44 Τύπος τσιμέντου CEM II 42.5N CEM II 42.5N CEM II 42.5N CEM II 42.5N CEM II 42.5N Κωδικός ΕΚΕΤ τσιμέντου Εργ. Παραγωγής LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ LAFARGE ΒΟΛΟΣ Πόσοτητα τσιμέντου kg/m Ποσότητα ελαφρόπετρας 0-8 mm kg/m επί ξηρής βάσης Θραυστό άμμος (ξηρό) kg/m Θραυστό γαρμπίλι (ξηρό) kg/m Μεταλλικές ίνες (μήκους 3 cm) kg/m 3 70 Προσθήκη νερού kg/m SIKA SIKA SIKA SIKA SIKA Τύπος χημικού προσμίκτου - MKC 900 MKC 900 MKC 900 MKC 900 MKC 900 Ποσότητα χημικού προσμίκτου kg/m Υγρασία κίσηρης 0-8 mm επί υγρού %

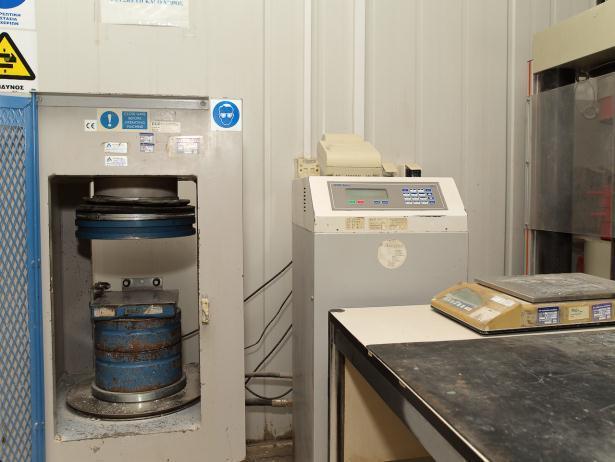

45 ΑΠΟΤΕΛΕΣΜΑΤΑ ΘΛΙΠΤΙΚΩΝ ΑΝΤΟΧΩΝ Οι θλιπτικές αντοχές των εργαστηριακών ελαφροσκυροδεμάτων μετρήθηκαν άνω των 30 MPa (έως 39 MPa), γεγονός που τα καθιστά ιδιαίτερα ελκυστικά για τη χρήση τους ως δομικά στοιχεία. Σημαντική είναι η διαφορά τους σε σχέση με το συμβατικό γαρμπιλόδεμα όπου οι αντίστοιχες θλιπτικές αντοχές αγγίζουν τα 64 MPa (για τον ίδιο λόγο νερού - τσιμέντου και την ίδια ποσότητα τσιμέντου, όπως στις συνθέσεις με την ελαφρόπετρα). Περιγραφή Θλιπτικές αντοχές 28 ημερών (MPa) ΕΛΑΦΡΟΠΕΤΡΑ 38.9 ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΕΛΑΦΡΟΠΕΤΡΑ & ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm) ΚΑΤΗΓΟΡΙΑ ΑΝΤΟΧΗΣ LC20/22 ΩΣ LC30/33 49

46 ΠΛΕΟΝΕΚΤΗΜΑ ΤΗΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΣΥΜΒΑΤΙΚΩΝ ΑΔΡΑΝΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ Σημαντική μείωση του βάρους για δεδομένο όγκο Ελαφρύτερες κατασκευές λαμβάνοντας υπόψη τη σεισμικότητα του Ελλαδικού χώρου. Ενδεχομένως διατηρείται η οικονομία της κατασκευής εφόσον είναι εφικτή η μείωση του συνολικού όγκου του απαιτούμενου ελαφροσκυροδέματος λόγω του μικρότερου βάρους της κατασκευής για δεδομένα στατικά χαρακτηριστικά. Περιγραφή Φαινόμενο βάρος νωπού σκυροδέματος (Kg/m 3 ) % μεταβολή της φαινόμενης πυκνότητας του ελαφροσκυροδέματος συγκριτικά με το συμβατικό γαρμπιλόδεμα ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ 1642 Κατηγορία D 1,8-31% ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ 2363 ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm) 1802 Κατηγορία D 2, Κατηγορία D 2, Κατηγορία D 1,8-24% -23% -27% 50

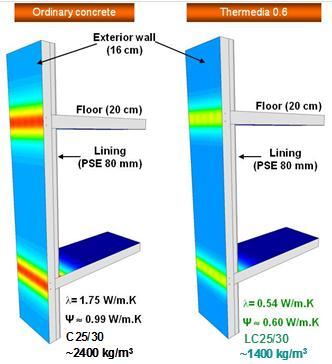

47 ΠΛΕΟΝΕΚΤΗΜΑ ΤΗΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΣΥΜΒΑΤΙΚΩΝ ΑΔΡΑΝΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ Βελτιωμένη θερμομόνωση / ηχομόνωση σε σχέση με το συμβατικό σκυρόδεμα. Περιγραφή Συντελεστής θερμικής αγωγιμότητας (W m -1 K -1 ) % μεταβολή του συντελεστή θερμικής αγωγιμότητας συγκριτικά με το συμβατικό γαρμπιλόδεμα ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ % ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm) 1.6 Μέτρηση σε εξέλιξη Μέτρηση σε εξέλιξη Μέτρηση σε εξέλιξη ΜΕΤΡΗΣΕΙΣ ΚΑΠΕ 51

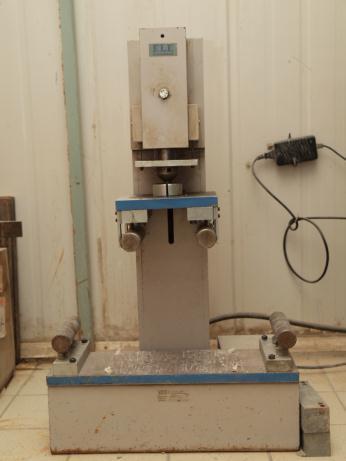

48 ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΜΠΤΙΚΩΝ ΑΝΤΟΧΩΝ Οι καμπτικές αντοχές των εργαστηριακών ελαφροσκυροδεμάτων (κάμψη 3 σημείων σε πρισματικά δοκίμια 15 x 15 x 60 cm) μετρήθηκαν μεταξύ 4.1 και 4.6 MPa (7 ημερών) ενώ η αντίστοιχη του συμβατικού γαρμπιλοδέματος είναι περί τα 7.4 ΜPa. Η προσθήκη μεταλλικών ινών (μήκους 3 cm) δεν φαίνεται να συνεισφέρει στην αύξηση των καμπτικών αντοχών σε ηλικίες άνω των 7 ημερών, όπως φαίνεται στον παρακάτω πίνακα. Περιγραφή Καμπτικές αντοχές 7 ημερών Καμπτικές αντοχές 28 ημερών ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm)

49 ΣΥΣΧΕΤΙΣΗ ΘΛΙΠΤΙΚΩΝ - ΚΑΜΠΤΙΚΩΝ ΑΝΤΟΧΩΝ 53

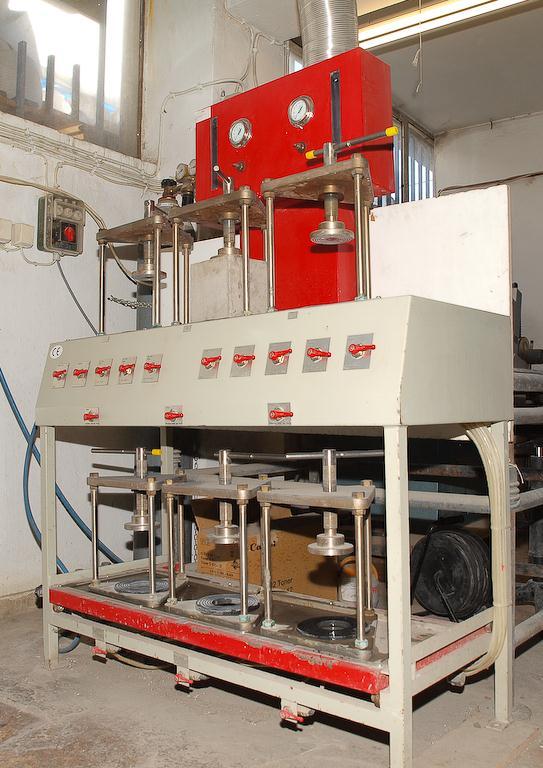

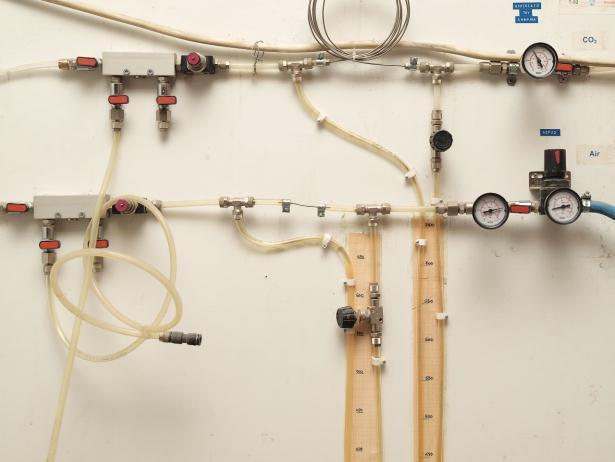

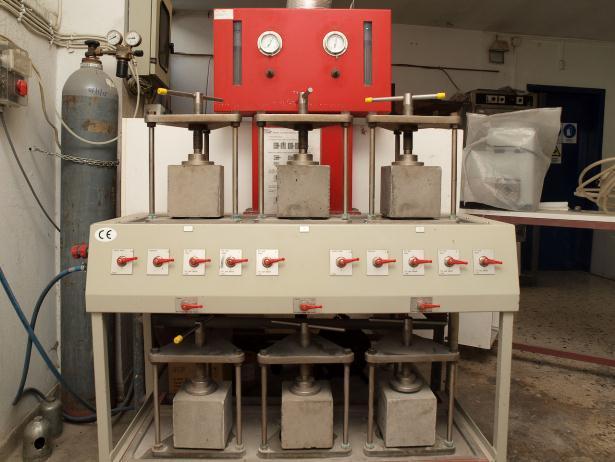

50 ΣΥΣΚΕΥΗ ΜΕΤΡΗΣΗΣ ΥΔΑΤΟΠΕΡΑΤΟΤΗΤΑΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ EN

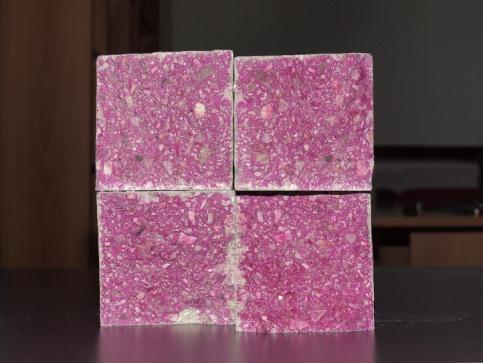

51 ΜΕΤΡΗΣΕΙΣ ΥΔΑΤΟΠΕΡΑΤΟΤΗΤΑΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ EN Κυβικά δοκίμια ακμής 15 cm εκτίθενται σε πίεση νερού 5 bar για 3 ημέρες Τα δοκίμια συντηρήθηκαν για 28 ημέρες από την κατασκευή τους στον υγρό θάλαμο και στη συνέχεια για το υπόλοιπο διάστημα που μεσολάβησε εκτέθηκαν σε περιβάλλον εργαστηρίου. Γενική παρατήρηση είναι ότι τα ελαφροσκυροδέματα που εξετάστηκαν ήταν πλήρως υδατοπερατά. Περιγραφή Αριθμός ημερών που μεσολάβησε από την παρασκευή των δοκιμίων έως την μέτρηση τους Βάθος διείσδυσης νερού (cm) ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm)

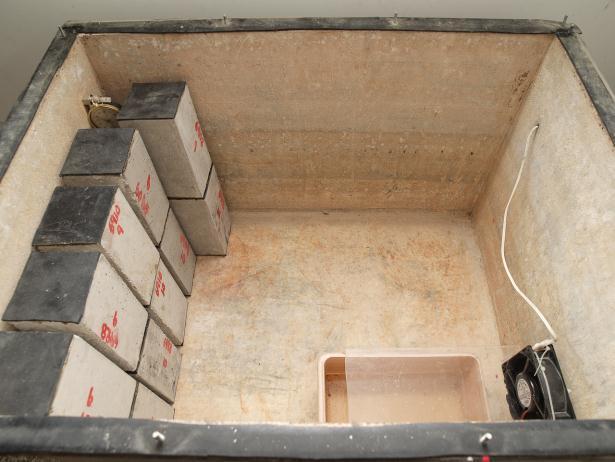

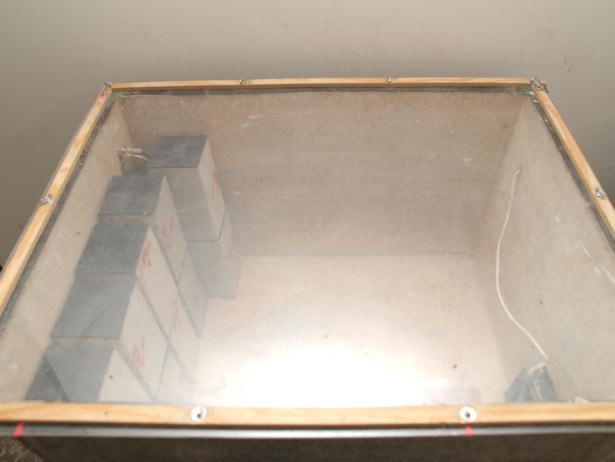

52 ΣΥΣΚΕΥΗ ΕΠΙΤΑΧΥΝΟΜΕΝΗΣ ΕΝΑΝΘΡΑΚΩΣΗΣ 56

53 ΜΕΤΡΗΣΕΙΣ ΕΠΙΤΑΧΥΝΟΜΕΝΗΣ ΕΝΑΝΘΡΑΚΩΣΗΣ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ 57

54 ΜΕΤΡΗΣΕΙΣ ΕΠΙΤΑΧΥΝΟΜΕΝΗΣ ΕΝΑΝΘΡΑΚΩΣΗΣ Παρασκευάστηκαν πρισματικά δοκίμια 10 x 10 x 20 cm, τα οποία αφού συντηρήθηκαν στον υγρό θάλαμο για 28 ημέρες, εκτέθηκαν σε περιβάλλον 1% CO 2 (v/v) και μετρήθηκε το βάθος ενανθράκωσης με ψεκασμό φαινολοφθαλεΐνης. 58

55 ΕΚΤΙΜΗΣΗ ΧΡΟΝΟΥ ΠΟΥ ΑΠΑΙΤΕΙΤΑΙ ΓΙΑ ΤΗΝ ΕΝΑΝΘΡΑΚΩΣΗ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΑΧΟΥΣ 15 mm Περιγραφή Έτη που απαιτούνται για την ενανθράκωση 15 mm με έκθεση στο περιβάλλον (ΒΑΣΕΙ ΑΠΟΤΕΛ. ΕΠΙΤΑΧΥΝΟΜΕΝΗΣ ΕΝΑΝΘΡΑΚΩΣΗΣ) Έτη που απαιτούνται για την ενανθράκωση 15 mm με έκθεση στο περιβάλλον (ΒΑΣΕΙ ΑΠΟΤΕΛ. ΦΥΣΙΚΗΣ ΕΝΑΝΘΡΑΚΩΣΗΣ) ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm) >100 >

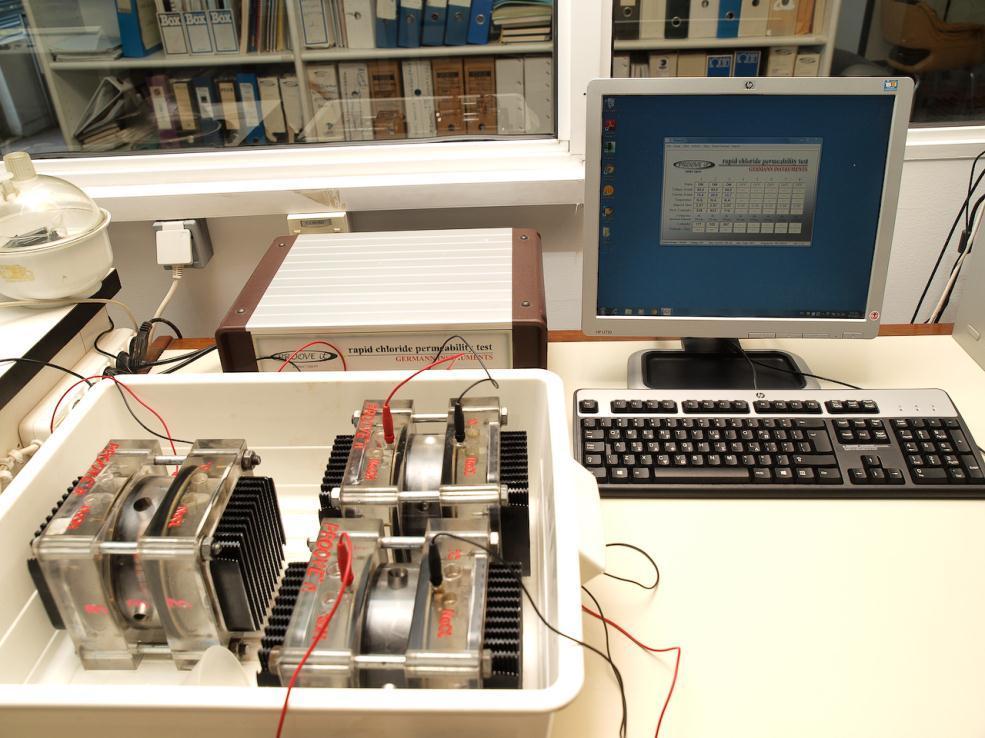

56 ΣΥΣΚΕΥΗ ΜΕΤΡΗΣΗΣ ΕΠΙΤΑΧΥΝΟΜΕΝΗΣ ΔΙΑΧΥΣΗΣ ΧΛΩΡΙΟΝΤΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C1202 Περιοχή τιμών (Cb) Χαρακτηρισμός >4000 Υψηλή Μέτρια Χαμηλή Πολύ χαμηλή < 100 Αμελητέα 60

57 ΜΕΤΡΗΣΕΙΣ ΕΠΙΤΑΧΥΝΟΜΕΝΗΣ ΔΙΑΧΥΣΗΣ ΧΛΩΡΙΟΝΤΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C1202 Κυλινδρικά δοκίμια διαμέτρου 10 cm και πάχους 5 cm εκτίθενται σε διαλύματα ΝαΟΗ (0.3Ν) και NaCl (3% w/v), εφαρμόζεται σταθερή διαφορά δυναμικού 60 V και καταγράφεται το φορτίο (Cb) που διέρχεται σε διάστημα 6 ωρών. Όλα τα σκυροδέματα που δοκιμάστηκαν, εκτός αυτού που περιέχει μεταλλικές ίνες, εμφανίζουν άριστη συμπεριφορά (δηλ. πολύ χαμηλή ικανότητα διάχυσης χλωριόντων), όπως φαίνεται από αποτελέσματα του παρακάτω πίνακα Τα δοκίμια που μετρήθηκαν συντηρήθηκαν για 28 ημέρες στον υγρό θάλαμο και στη συνέχεια εκτέθηκαν στο εξωτερικό περιβάλλον για το υπόλοιπο διάστημα που μεσολάβησε έως την μέτρησή τους. Περιγραφή Αριθμός ημερών που μεσολάβησε από την παρασκευή των δοκιμίων έως την μέτρηση τους Φορτίο (Cb) Ικανότητα διάχυσης χλωριόντων ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ Πολύ χαμηλή ΜΕ ΣΥΜΒΑΤΙΚΑ ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΗ ΑΜΜΟ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΘΡΑΥΣΤΟ ΓΑΡΜΠΙΛΙ ΜΕ ΕΛΑΦΡΟΠΕΤΡΑ ΚΑΙ ΜΕΤΑΛΛΙΚΕΣ ΙΝΕΣ (3 cm) Πολύ χαμηλή Πολύ χαμηλή Πολύ χαμηλή Μέτρια 61

58 ΜΕΤΡΗΣΕΙΣ ΜΕΤΑΒΟΛΗΣ ΜΗΚΟΥΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C157 Το ελαφροσκυρόδεμα με κίσηρη συμπεριφέρεται παρόμοια με το συμβατικό γαρμπιλόδεμα ως προς τη μεταβολή του μήκους του με το χρόνο. Σχεδόν όλα τα δοκίμια εμφανίζουν μικρή συρρίκνωση (αυτό που περιέχει ελαφρόπετρα και θραυστή άμμο εμφανίζει τη μεγαλύτερη μεταβολή) όταν αυτά εκτίθενται στις ήπιες συνθήκες του εργαστηρίου. 62

59 ΜΕΤΡΗΣΕΙΣ ΜΕΤΑΒΟΛΗΣ ΜΗΚΟΥΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C157 Το ελαφροσκυρόδεμα με κίσηρη συμπεριφέρεται παρόμοια με το συμβατικό γαρμπιλόδεμα ως προς τη μεταβολή του μήκους του με το χρόνο. Σχεδόν όλα τα δοκίμια εμφανίζουν μικρή διόγκωση (εκτός αυτού που περιέχει ελαφρόπετρα και θραυστή άμμο που εμφανίζει συρρίκνωση) όταν αυτά εκτίθενται στις υγρές συνθήκες του περιβάλλοντος. 63

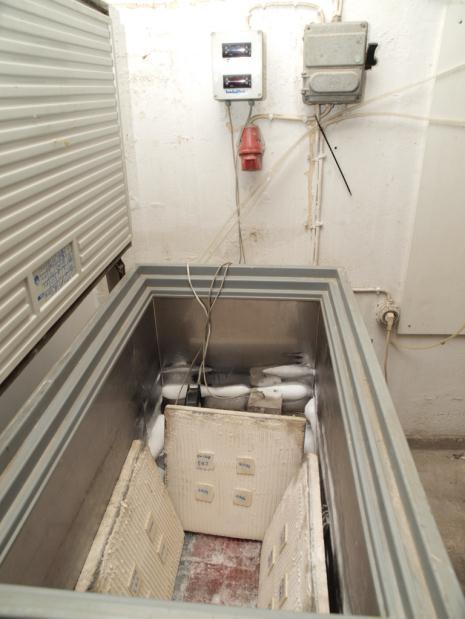

60 ΜΕΤΡΗΣΕΙΣ ΠΟΡΩΔΟΥΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C642 Παρατηρούνται μεταβολές με την πάροδο του χρόνου Όσον αφορά τα ελαφροσκυροδέματα, σε αντίθεση με το συμβατικό γαρμπιλόδεμα, το πορώδες αυξάνεται ανεξάρτητα από το περιβάλλον έκθεσης. 64

61 ΜΕΤΡΗΣΕΙΣ ΦΑΙΝΟΜΕΝΗΣ ΠΥΚΝΟΤΗΤΑΣ ΠΟΡΩΔΟΥΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C642 Παρατηρούνται μικρές μεταβολές με την πάροδο του χρόνου Η φαινόμενη πυκνότητα όλων των σκυροδεμάτων παραμένει πρακτικά σταθερή ανεξάρτητα από το περιβάλλον έκθεσης των δοκιμίων. 65

62 ΜΕΤΑΒΟΛΗ ΒΑΡΟΥΣ ΣΕ ΚΥΚΛΟΥΣ ΨΥΞΗΣ ΑΠΟΨΥΞΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ CEN Όλοι οι τύποι ελαφροσκυροδέματος που εξετάστηκαν εμφανίζουν απώλεια βάρους μεταξύ 0.5 και 0.8% μετά από 28 κύκλους ψύξης απόψυξης, εν αντιθέσει με το συμβατικό γαρμπιλόδεμα, όπου η αντίστοιχη τιμή είναι < 0.2% 66

63 ΣΥΣΚΕΥΗ ΜΕΤΡΗΣΗΣ ΤΑΧΥΤΗΤΑΣ ΥΠΕΡΗΧΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ CEN 15177

64 ΜΕΤΡΗΣΕΙΣ ΤΑΧΥΤΗΤΑΣ ΥΠΕΡΗΧΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ CEN Τόσο η ταχύτητα όσο και ο χρόνος μετάδοσης δεν μεταβάλλονται σημαντικά μεταξύ των δοκιμίων, εκτός από τη σύνθεση με τις μεταλλικές ίνες. 68

65 ΜΕΤΡΗΣΕΙΣ ΤΑΧΥΤΗΤΑΣ ΥΠΕΡΗΧΩΝ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ CEN Το σχετικό δυναμικό μέτρο ελαστικότητας επιδεινώνεται σημαντικά για τη σύνθεση του ελαφροσκυροδέματος με τις μεταλλικές ίνες, ενώ για τις υπόλοιπες συνθέσεις ο ρυθμός μεταβολής είναι περίπου ίδιος συγκριτικά με αυτόν του συμβατικού γαρμπιλοδέματος. 69

66 ΣΥΣΚΕΥΗ ΜΕΤΡΗΣΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΟΥ ΔΥΝΑΜΙΚΟΥ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C876 70

67 ΜΕΤΡΗΣΕΙΣ ΗΛΕΚΤΡΟΧΗΜΙΚΟΥ ΔΥΝΑΜΙΚΟΥ ΣΥΜΦΩΝΑ ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C876 Οι τιμές του ηλεκτροχημικού δυναμικού υποδεικνύουν: Για την περίπτωση έκθεσης των δοκιμίων σε περιβάλλον εργαστηρίου την μη οξείδωση του οπλισμού για όλα τα σκυροδέματα που εξετάστηκαν (ελαφροσκυροδέματα και συμβατικά). Για την περίπτωση έκθεσης των δοκιμίων σε εξωτερικό περιβάλλον την μη οξείδωση του οπλισμού για όλα τα σκυροδέματα που εξετάστηκαν (ελαφροσκυροδέματα και συμβατικά) εκτός αυτού με την ελαφρόπετρα, για το οποίο δεν μπορεί να εξαχθεί ασφαλές συμπέρασμα βάσει αυτής της μέτρησης μόνο. Ηλεκτροχημικό δυναμικό Χαρακτηρισμός >-200 mv Προστασία οπλισμού Μεταξύ -350 και -200 mv Μεταβατική ζώνη - Μη ασφαλές συμπέρασμα <-350 mv Οξείδωση οπλισμού 71

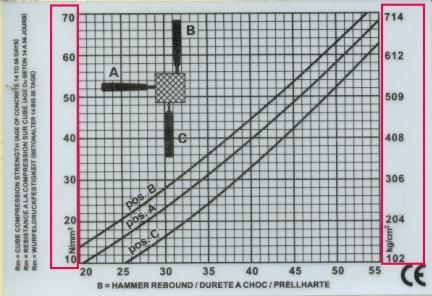

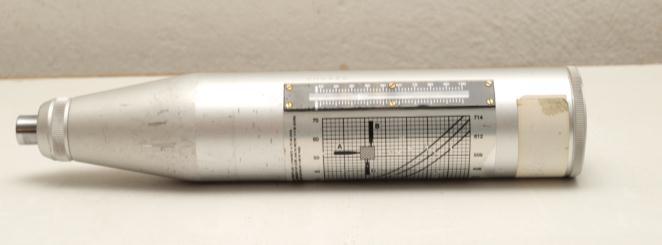

68 ΣΥΣΧΕΤΙΣΗ ΘΛΙΠΤΙΚΩΝ ΑΝΤΟΧΩΝ ΜΕ ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΡΟΥΣΙΜΕΤΡΗΣΗΣ ΣΥΜΦ. ΜΕ ΤΟ ΠΡΟΤΥΠΟ ASTM C823 72

69 ΣΥΜΠΕΡΑΣΜΑΤΑ, ΘΕΜΑΤΑ ΠΡΟΣ ΠΕΡΑΙΤΕΡΩ ΔΙΕΡΕΥΝΗΣΗ Από τα παραπάνω επιβεβαιώνεται ότι η ελαφρόπετρα δύναται να χρησιμοποιηθεί για την παραγωγή δομικού ελαφροσκυροδέματος κατηγορίας θλιπτικής αντοχής έως LC30/33. Οι καμπτικές αντοχές 7 ημερών του ελαφροσκυροδέματος είναι ικανοποιητικές για την παραγωγή προκατασκευασμένων στοιχείων. Με τη χρήση ελαφρόπετρας επιτυγχάνεται σημαντική μείωση του φαινόμενου ειδικού βάρους και του συντελεστή θερμικής αγωγιμότητας 30% και 61% αντίστοιχα. Η χρήση μόνο ελαφρόπετρας κοκκομετρίας 2-10 mm δεν κρίνεται ικανοποιητική δεδομένου ότι λόγω της απουσίας λεπτόκοκκου κλάσματος οδηγεί σε διαχωρισμό της πάστας του τσιμέντου από τα ελαφροβαρή αδρανή. Η μερική υποκατάσταση ελαφρόπετρας είτε με θραυστή άμμο είτε με θραυστό γαρμπίλι δεν οδηγεί σε συνθέσεις με σημαντικά διαφοροποιημένες θλιπτικές αντοχές (τουλάχιστον στην περιοχή που αυτές οι παραπάνω ποσοστώσεις ελέγχθηκαν). Η σύνθεση του ελαφροσκυροδέματος με μεταλλικές ίνες δεν κρίνεται ικανοποιητική. Αξίζει όμως να διερευνηθεί περαιτέρω, δεδομένου ότι παρατηρήθηκε μερικός διαχωρισμός των ινών στη μάζα του σκληρυμένου ελαφροσκυροδέματος στις εργαστηριακές συνθέσεις. 73

70 ΣΥΜΠΕΡΑΣΜΑΤΑ, ΘΕΜΑΤΑ ΠΡΟΣ ΠΕΡΑΙΤΕΡΩ ΔΙΕΡΕΥΝΗΣΗ Τα αποτελέσματα των πειραμάτων φυσικής και επιταχυνόμενης ενανθράκωσης υποδεικνύουν διάρκεια ζωής της κατασκευής περί τα 40 έως 50 έτη, συγκρίσιμη με το συμβατικό σκυρόδεμα C20/25. Τα αποτελέσματα της επιταχυνόμενης διάχυσης χλωριόντων σε δοκίμια ελαφροσκυροδέματος υποδεικνύουν πολύ χαμηλή διαπερατότητα και άρα πολύ υψηλή ανθεκτικότητα σε αυτά. Το ελαφροσκυρόδεμα με ελαφρόπετρα εμφανίζει μειωμένη ικανότητα παρεμπόδισης διείσδυσης νερού υπό πίεση γεγονός που το καθιστά μη κατάλληλο για χρήση ως στοιχείο θεμελίωσης χωρίς κάποια επιπλέον επεξεργασία (π.χ. στεγάνωση). Τέλος αναπτύχθηκε γραμμική σχέση συσχέτισης μεταξύ της ένδειξης του κρουσίμετρου και της θλιπτικής αντοχής του ελαφροσκυροδέματος και συμβατικού γαρμπιλοδέματος. 74

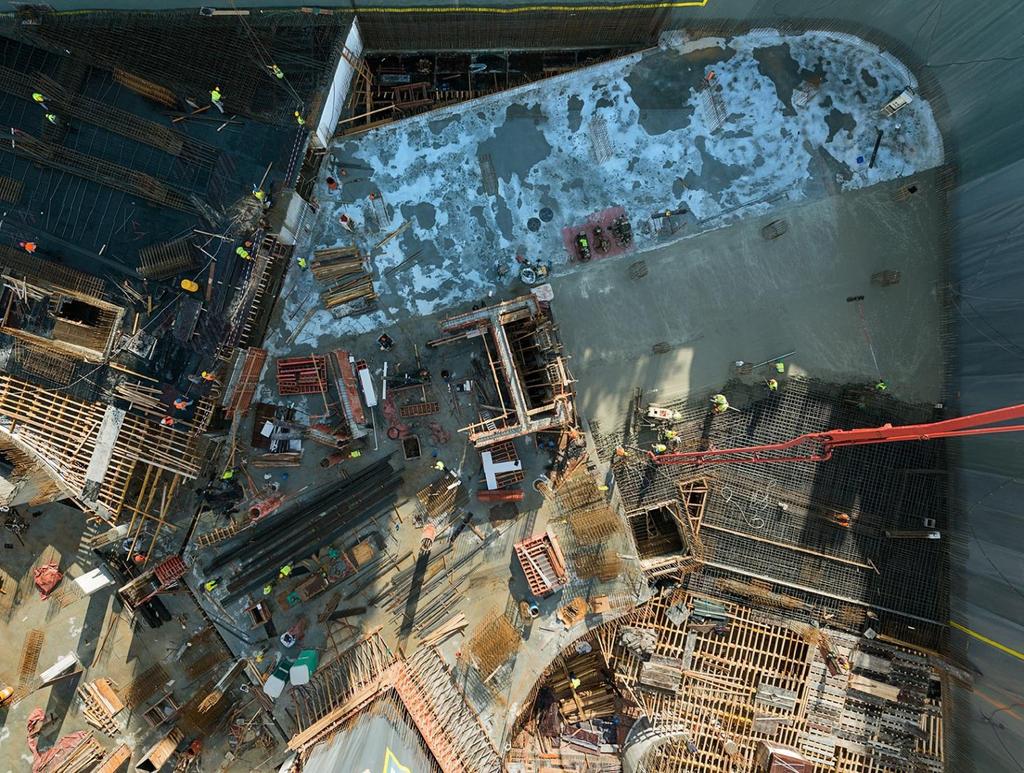

71 Δομικό ελαφροσκυρόδεμα υψηλής επιτελεστικότητας με κίσηρη 716-ΒΕΤ-2013 Βιομηχανικές δοκιμές παραγωγής δομικού κισηροδέματος Κατασκευή Κτιρίου Γραφείων «Αγγεμάρ», Φάληρο

72 Στόχος ΕΕ:4 Πιλοτική παραγωγή σε μονάδα ετοίμου σκυροδέματος Διερεύνηση προβλημάτων κατά την παραγωγή δομικού κισηροδέματος Καταλληλότητα εξοπλισμού και οι ενδεχόμενες τροποποιήσεις στον εξοπλισμό και στην παραγωγική διαδικασία Εκτίμηση επαναληψιμότητας στην ποιότητα του παραγόμενου δομικού κισηροδέματος Παραγωγή κισηροδέματος για την κατασκευή μεγάλων δοκιμίων για τις ανάγκες του ερευνητικού έργου του ΕΟΣ-ΕΜΠ Απόκτηση εμπειρίας στην παραγωγή Έλεγχος και τροποποίηση ιδιοτήτων κατά την παραγωγή, μεταφορά και διάστρωση Αντιμετώπιση απρόβλεπτων καταστάσεων (troubleshooting) Διαμόρφωση εμπειρικών κανόνων 76

73 Εξοπλισμός, Πρώτες ύλες Εγκαταστάσεις - εξοπλισμός Μονάδα ετοίμου σκυροδέματος Lafarge Ραφήνας Δυναμικότητα αναμικτήρα 4 m 3 Αναμικτήρας μονοαξονικός Όγκος παρτίδας 2 έως 3,25 m3 Σύνολο φόρτωσης 2 έως 6,5 m3 Πρώτες ύλες Τσιμέντο CEM II /B-M (P-W-L) 42,5 Κίσηρη 0/8 mm με την φυσική της υγρασία Άμμος ασβεστολιθική 0/4 mm Επιβραδυντής-ρευστοποιητής Υπερρευστοποιητής μακράς διάρκειας Υπερρευστοποιητής για την διόρθωση εργασιμότητας στο έργο Μεταλλικές ίνες 60 mm, ZS/N 60/1,0 (hook end steel fibers) 77

74 Δοκιμαστικά βιομηχανικά αναμίγματα 11 δοκιμαστικά βιομηχανικά αναμίγματα Με βάση τις δοκιμαστικές συνθέσεις στο ΕΚΕΤ Τροποποιήσεις στα βιομηχανικά αναμίγματα με βάση τα αποτελέσματα των εργαστηριακών δοκιμών και τις απαιτήσεις του ΕΟΣ-ΕΜΠ για την επίτευξη επιθυμητών μηχανικών ιδιοτήτων Κισηρόδεμα (p) Κισηρόδεμα με μεταλλικές ίνες (f) Κισηρόδεμα με προσθήκη άμμου (s) 78

75 Δοκιμές σε νωπό σκυρόδεμα Υγρασία κίσηρης Σωρός Καρούτα Ταινία τροφοδοσίας Περιοχή τιμών υγρασίας κίσηρης 10-25% σε υγρή βάση Ανομοιόμορφη κατανομή υγρασίας στην καρούτα 19% στην ανώτερη θέση, 25% στην κατώτερη κατά την ίδια δοκιμή Κάθιση κισηροδέματος Διατήρηση, διόρθωση κάθισης στον χρόνο κατά την παραμονή σε αυτοκίνητο αναδευτήρα Περιεκτικότητα σε αέρα 79

76 Δοκιμές σε σκληρυμένα δοκίμια Συντήρηση σε υγρό θάλαμο Ηλικίες δοκιμών 3 90 ημέρες δοκίμια ανά παραγωγή Θλιπτική αντοχή Κύβοι 150 mm και 100 mm Κύλινδροι 150d x 300h mm Αντοχή σε διάρρηξη (Brazilian) ΕΝ Κύλινδροι 150d x 300h mm Καμπτική αντοχή ASTM C 78 (third point loading) Πρίσματα 100 x 100 x 500 mm και 150 x 150 x 600 mm Μέτρο ελαστικότητας ASTM C d x 200h mm 80

77 Προκαταρκτικές βιομηχανικές δοκιμές με κίσηρη p cube 150 mm strength. MPa 0 0 LAB REF 6137 (2013) LAB REF p p p cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 6,1 8,1 4,7 4,7 4,8 Retarder-plasticizer kg/m ,3 2,4 2,4 wadd/c kg/m 3 0,38 0,42 0,77 0,58 0,67 0 wtot/c kg/m 3 1,06 0,88 1,00 0,83 0,91 1 weff/c kg/m 3 0,38 0,28 0,58 0,37 0,47 0 water abs. dry-b % total water kg/m pumice moist. wet-b % 22,9 16,6 10,0 10,0 10,0 sand mois. wet-b app. dens. wet kg/m air meas. v/v % air calc. v/v % 9,9 7,0 12,9 14,2 11, flow 10 min cm flow 30 min cm flow 60 min cm slump 10 min cm slump 30 min cm slump 60 min cm Strength 15x15x15 7 d MPa 22,3 29,4 0,0 0,0 0,0 12 d MPa 0,0 0,0 16,8 24,2 20,7 28 d MPa 30,4 38,9 22,0 30,5 26,5 90 d MPa 0,0 44,7 0,0 0,0 0,0 180 d MPa 0,0 48,8 0,0 0,0 40,0 38,0 36,0 34,0 32,0 30,0 28,0 26,0 24,0 22,0 strength vs w/c y = 8,9125x + 11,529 R² = 0, ,0 1,00 1,50 2,00 2,50 3,00 3,50 1/(weff/c)-0,5 Επίδραση του λόγου w/c p Απορρόφηση νερού από την κίσηρη Κατανομή μεταξύ τσιμεντόπαστας και κίσηρης 81

78 Προκαταρτικές βιομηχανικές δοκιμές p Σχόλια Χρήση υπερευστοποιητή στα βιομηχανικά αναμίγματα Συνθήκες πεδίου Θερμοκρασία - Καθυστερήσεις Αύξηση κόστους Σημαντική επίδραση της απορροφητικότητας της κίσηρης στις ιδιότητες Διάγραμμα συσχέτισης αντοχής vs w/c με την χρήση σχέσης Bolomey Scon = C*Scem*[1/(w/c)-0,5] Scon: θλιπτική αντοχή σκυροδέματος C: συντελεστής εξαρτώμενος κυρίως από την ποιότητα των αδρανών Scem: θλιπτική αντοχή τσιμέντου w/c: λόγος νερού/τσιμέντο (δραστικού) +2% abs αβεβαιότητα στην εκτίμηση απορρόφησης περίπου -0,05 μεταβολή weff/c 82

79 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη p p p 0 36 cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m 3 0 fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 4,6 24 Retarder-plasticizer kg/m 3 2,3 22 wadd/c kg/m 3 0,36 wtot/c kg/m 3 1,21 20 weff/c kg/m 3 0,41 water abs. dry-b % 38,5 18 total water kg/m pumice moist. wet-b % 29,0 14 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 5,2 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 4,9 age, d MPa age, d MPa 0 0,0 7 2,5 7 23,1 slump 10 min cm , ,8 slump 30 min cm , ,2 slump 60 min cm Brazilian 10x30 Mod. elasticity meas. 10x20 meas. app. dens. 28d wet kg/m age, d MPa age, d GPa app. dens. 28d dry kg/m , ,3 app. dens. 68d wet kg/m ,6 app. dens. 68d dry kg/m p Age, day Καμπύλες ανάπτυξης αντοχών με τον χρόνο 83

80 15151 p - Σχόλια Αντοχές οριακά χαμηλές Εκτίμηση ΕΟΣ-ΕΜΠ Πρόταση για αύξηση αντοχών Ικανοποιητική πυκνότητα (νωπού, ξηρού) Τουλάχιστον 2 δοκίμια ανά μέτρηση (μερικές φορές 3-4) Η καμπύλη ανάπτυξης αντοχών σε αρκετές ηλικίες εξασφαλίζει («κανονικοποιεί») αμφισβητούμενες μετρήσεις σε κάποια ηλικία Προτείνεται και στην περίπτωση κανονικής παραγωγής Δυσκολία επαναληψιμότητας της συμπύκνωσης με ράβδο 80 δοκιμίων (*) Χρήση απλοποιημένου λογαριθμικού μοντέλου S(t)=k1*[log(t)+k2]/[log(28)+k2] Επιτυχής εκτίμηση αντοχής 28 ημερών από αντοχές 3, 7 και 14 ημερών Η πρόβλεψη μόνο από τον λόγο S7/S28 εμφανίζει αποκλίσεις (*) (*) θα σχολιασθεί στα επόμενα 84

81 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη p p p cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m 3 0 fibers kg/m 3 0 pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 4,9 Retarder-plasticizer kg/m 3 2,5 wadd/c kg/m 3 0,30 wtot/c kg/m 3 0,96 weff/c kg/m 3 0,35 water abs. dry-b % 29,3 24 total water kg/m pumice moist. wet-b % 24,1 22 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 5,1 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 10,0 age, d MPa age, d MPa 0 0,0 7 3,3 7 27,2 slump 10 min cm , ,5 slump 30 min cm , ,1 slump 60 min cm Brazilian 10x30 Mod. elasticity meas. 10x20 meas. app. dens. 28d wet kg/m age, d MPa age, d MPa app. dens. 28d dry kg/m , ,1 app. dens. 59d wet kg/m ,1 app. dens. 59d dry kg/m p Age, day Καλή διατήρηση κάθισης Ικανοποιητική πυκνότητα Αυξημένη θλιπτική αντοχή Αύξηση περιεκτικότητας σε τσιμέντο 85

82 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη και άμμο s s s 0 48 cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 5,8 36 Retarder-plasticizer kg/m 3 2,9 34 wadd/c kg/m 3 0,30 wtot/c kg/m 3 0,75 32 weff/c kg/m 3 0,27 water abs. dry-b % 34,0 30 total water kg/m pumice moist. wet-b % 24,1 26 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 4,2 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 6,9 age, d MPa age, d MPa 0 0,0 7 5,4 7 34,8 slump 10 min cm , ,1 slump 30 min cm , ,2 slump 60 min cm Brazilian 10x30 Mod. elasticity meas. 10x20 meas. app. dens. 28d wet kg/m age, d MPa age, d GPa app. dens. 28d dry kg/m , ,8 app. dens. 59d wet kg/m ,0 app. dens. 59d dry kg/m s Age, day Απαίτηση υψηλών αντοχών στα όρια του ελαφροβαρούς (2000 kg/m3 ξηρό) για προεντεταμένα στοιχεία Ελαττωμένη κάθιση Προσθήκη άμμου Αύξηση περιεκτικότητας σε 86 τσιμέντο

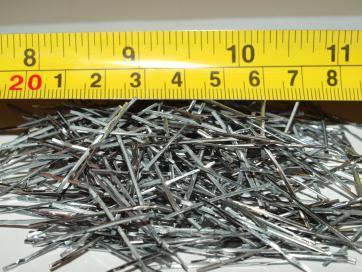

83 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη και μεταλλικές ίνες 40 kg/m f f f cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m 3 0 fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 5,0 32 Retarder-plasticizer kg/m 3 2,5 30 wadd/c kg/m 3 0,29 wtot/c kg/m 3 1,01 28 weff/c kg/m 3 0,31 water abs. dry-b % 34,6 26 total water kg/m pumice moist. wet-b % 26,1 22 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 5,1 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 5,3 age, d MPa age, d MPa 0 0,0 21 5,0 7 29,8 slump 10 min cm , ,7 slump 60 min cm , ,2 slump 120 min cm Brazilian 10x30 Mod. elasticity meas. 10x20 meas. app. dens. 32d wet kg/m age, d MPa age, d GPa app. dens. 32d dry kg/m , ,5 app. dens. 60d wet kg/m ,2 app. dens. 60d dry kg/m f Age, day Ινοπλισμένα στοιχεία Ίνες 40 kg/m3 Δοκιμές σε πλάκες Απώλεια κάθισης Δυσκολία συμπύκνωσης δοκιμίων 87 Ικανοποιητική πυκνότητα

84 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη και μεταλλικές ίνες 65 kg/m f f f cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m 3 0 fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 5,0 34 Retarder-plasticizer kg/m 3 2,5 32 wadd/c kg/m 3 0,30 wtot/c kg/m 3 0,89 30 weff/c kg/m 3 0,28 water abs. dry-b % 29,5 28 total water kg/m pumice moist. wet-b % 22,0 24 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 5,8 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 11,2 age, d MPa age, d MPa 0 0,0 14 5,5 7 31,2 slump 20 min cm , ,9 slump 70 min cm , ,5 slump 70 min cm 19 slump 120 min cm 17 Brazilian 10x30 Mod. elasticity meas. 10x20 meas. app. dens. 28d wet kg/m age, d MPa age, d GPa app. dens. 28d dry kg/m , ,7 app. dens. 59d wet kg/m ,0 app. dens. 59d dry kg/m ,4 59 4, f Age, day Ινοπλισμένα στοιχεία Ίνες 65 kg/m3 Δοκιμές σε πλάκες Μειωμένος weff/c Διόρθωση κάθισης στα 70 min Διατήρηση κάθισης έως τα 120 min Δυσκολία συμπύκνωσης δοκιμίων Ικανοποιητική πυκνότητα 88

85 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη ΕΜΠ p NTUA p p cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m 3 0 fibers kg/m 3 0 pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 5,3 Retarder-plasticizer kg/m 3 2,7 wadd/c kg/m 3 0,33 wtot/c kg/m 3 0,84 weff/c kg/m 3 0,29 water abs. dry-b % 27,8 total water kg/m pumice moist. wet-b % 20,3 26 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 5,9 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 9,9 age, d MPa age, d MPa 0 0,0 3 27,8 slump 20 min cm ,9 8 33,2 slump 30 min cm , ,7 slump 80 min cm ,5 0 0 app. dens. 28d wet kg/m app. dens. 28d dry kg/m NTUA p Age, day Σκυροδέτηση στο ΕΜΠ Καθυστερήσεις στην προετοιμασία των ξυλοτύπων Εκφόρτωση από την σέσουλα Καλή διατήρηση κάθισης έως τα 80 min Επιτυχής διόρθωση με 0,3 89 kg/m3 ρευστοποιητή

86 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη και μεταλλικές ίνες 40 kg/m 3 ΕΜΠ f f40 NTUA f cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 5,2 32 Retarder-plasticizer kg/m 3 2,6 30 wadd/c kg/m 3 0,36 28 wtot/c kg/m 3 0,83 weff/c kg/m 3 0,30 26 water abs. dry-b % 25,0 24 total water kg/m pumice moist. wet-b % 18,2 20 sand mois. wet-b % 1,0 0, app. dens. wet kg/m Age, day 0 0 air meas. v/v % 5,1 Flex. 10x10x50 C78 Strength 15x15x15 meas. meas. air calc. v/v % 10,2 age, d MPa age, d MPa 0 0,0 3 22,1 slump 10 min cm ,4 7 29,2 slump 60 min cm , ,4 slump 90 min cm ,9 0 0 app. dens. 28d wet kg/m app. dens. 28d dry kg/m NTUA f Age, day Σκυροδέτηση στο ΕΜΠ Εκφόρτωση από την σέσουλα Χωρίς καθυστερήσεις Διατήρηση (αυξανόμενη) κάθισης έως τα 90 min 90

87 Cube 150 mm strength, MPa Cube 150 mm strength, MPa Σύνθεση με κίσηρη και άμμο ΕΜΠ s NTUA s s cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m fibers kg/m 3 0 pumice moist. kg/m add water kg/m Superplasticizer kg/m 3 5,6 Retarder-plasticizer kg/m 3 2,8 wadd/c kg/m 3 0,34 wtot/c kg/m 3 0,76 weff/c kg/m 3 0,30 water abs. dry-b % 33,0 total water kg/m pumice moist. wet-b % 23,1 sand mois. wet-b % 1,0 0,0 app. dens. wet kg/m Age, day 0 0 air meas. v/v % 6,4 Flex. 10x10x50 C78 Strength 15x15x15 air calc. v/v % 8,6 age, d MPa age, d MPa 0 0,0 3 32,9 slump 10 min cm ,3 7 38,2 slump 60 min cm , ,3 slump 90 min cm ,3 slump 150 min cm 15 app. dens. 28d wet kg/m app. dens. 28d dry kg/m NTUA s Age, day Σκυροδέτηση στο ΕΜΠ Δοκοί προέντασης Χρήση αντλίας Σημαντικές καθυστερήσεις Ολοκλήρωση 3h 15 min μετά την ανάμιξη Διόρθωση κάθισης με σταδιακή προσθήκη 1 kg/m3 91 ρευστοποιητή

88 cube 100 mm, compressive stength, MPa cyl. 150x300 mm, compressive stength, MPa Σχέσεις δοκιμίων θλιπτικής αντοχής strengths: cylinder 150x300 mm vs cube 150 mm 50,0 45,0 40,0 35,0 y = 1,0181x R² = 0, ,0 30,0 35,0 40,0 45,0 50,0 cube 150 mm, compressive stength, MPa cube, 150 cube 100 cube 150 cyl 150x300 MPa MPa MPa MPa 19,3 19,9 32,4 30,1 23,1 20,7 32,4 32,7 24,1 24,8 32,7 32,0 28,3 27,4 33,9 35,0 28,7 27,4 34,5 34,5 29,9 27,5 34,7 36,6 33,3 34,0 35,1 36,1 33,5 30,1 35,8 37,5 34,8 32,6 37,9 38,2 35,1 38,5 38,2 38,6 36,8 42,4 40,1 40,6 37,9 38,2 41,5 40,0 38,2 41,1 43,1 44,2 40,1 43,1 45,0 49,0 41,5 40,0 45,2 46,8 45,2 48,0 Any strength is an average of at least two specimens. Red figures is a result of calcs. EN C16/20 LC16/18 C20/25 LC20/22 C25/30 LC25/28 C30/37 LC30/33 C35/45 LC35/38 C40/50 LC40/44 50,0 45,0 40,0 35,0 30,0 25,0 strengths: cube 100 mm vs cube 150 mm ΕΝ y = 1,0166x R² = 0,9092 (LC)Scyl 150 = 0,909 (LC)Scub 150 EuroLightCon (LC)Scyl 150 = 0,935 (LC)Scub 100 Άμμος και κίσηρη Ισλανδίας 20,0 15,0 15,0 20,0 25,0 30,0 35,0 40,0 45,0 50,0 cube 150 mm, compressive stength, MPa Παρούσα (LC)Scyl 150 = 1,02 (LC)Scub 150 (LC)Scub 100 = 1,02 (LC)Scub

89 Συσχέτιση πρισμάτων καμπτικής αντοχής Flexural strength ASTM C 78 10x10x50 15x15x60 MPa MPa age, d p 3,3 28 4,8 4,0 35 3,3 38 4,0 59 5,2 4,3 Χωρίς ισχυρή συσχέτιση Τα πρίσματα 10x10x50 πολύ πιο εύχρηστα s 7 5,4 4,8 28 5,3 5,5 59 4,7 5,1 93

90 Εμπειρική σχέση υγρασίας και απορροφητικότητας 94

91 Πυκνότητα Density wet number of double specimens Density wet Density dry Total water, w tot st dev Loss kg/m 3 kg/m 3 kg/m 3 kg/m 3 % kg/m p , p , s , f , f , p , f , s ,2 355 Ένδειξη επαναληψιμότητας στην συμπύκνωση Μέση τιμή πυκνότητας δοκιμίων συντηρημένων σε υγρό θάλαμο Σε αρκετές περιπτώσεις η 2*s υπερβαίνει τα 30 kg/m3 Αλλαγή ορίων αποδοχής 95

92 Προσομοίωση ανάπτυξης αντοχών p p p f f f s s S7 MPa 23,1 27,2 33,2 29,8 29,2 31,2 34,8 38,2 S7 calc MPa 21,7 27,1 32,4 29,3 27,7 31,2 33,6 37,4 S28 MPa 29,8 33,5 37,7 34,7 34,4 37,9 40,1 43,3 S28 calc MPa 28,2 32,3 37,6 35,6 35,9 38,9 40,4 44,6 S60 MPa 33,2 35,1 40,5 38,2 40,9 41,5 45,2 49,3 S60 calc MPa 31,7 35,1 40,8 39,0 40,2 43,0 44,1 48,6 S7/S28 0,78 0,81 0,88 0,86 0,85 0,83 0,87 0,88 S7/S28 calc 0,77 0,84 0,86 0,82 0,77 0,80 0,83 0,84 S60/S28 1,11 1,05 1,07 1,10 1,19 1,10 1,13 1,14 S60/S28 calc 1,13 1,09 1,08 1,10 1,12 1,11 1,09 1,09 k1 MPa 28,2 32,3 37,6 35,6 35,9 38,9 40,4 44,6 k2 1,18 2,26 2,47 1,96 1,21 1,61 2,12 2,30 S(t)=k1*(log(t)+k2)/(log(28)+k2) 96

93 0,0E+00 2,5E-04 5,0E-04 7,5E-04 1,0E-03 1,3E-03 σ, MPa 0,0E+00 2,0E-04 4,0E-04 6,0E-04 8,0E-04 1,0E-03 1,2E-03 1,4E-03 1,6E-03 σ, MPa Μέτρο ελαστικότητας κατά ASTM C 469 Μέτρο ελαστικότητας p Μεση τιμή GPa 21, Δοκίμιο 1 Δοκίμιο 2 age strength E mod d MPa GPa p 35 27,3 18, p 90 35,8 21, s 90 45,0 23, f ,5 18, f ,4 20,7 5 0 Μέτρο ελαστικότητας s Μεση τιμή GPa 23,8 30 ε 25 Δοκίμιο 1 Δοκίμιο ε EuroLightCon Χωρίς δεδομένα για κισηρόδεμα E mod ~24 GPa στα 60 MPa 97

94 Σύνοψη p f p p f f s s cement II42,5 kg/m pumice 0-8 dry kg/m sand kg/m fibers kg/m pumice moist. kg/m add water kg/m Superplasticizer kg/m3 4,6 5,0 4,9 5,3 5,0 5,2 5,8 5,6 Retarder-plasticizer kg/m3 2,3 2,5 2,5 2,7 2,5 2,6 2,9 2,8 wadd/c kg/m3 0,36 0,30 0,30 0,33 0,29 0,36 0,30 0,34 wtot/c kg/m3 1,21 0,89 0,96 0,84 1,01 0,83 0,75 0,76 weff/c kg/m3 0,41 0,28 0,35 0,29 0,31 0,30 0,27 0,30 water abs. dry-b % 38,5 29,5 29,3 27,8 34,6 25,0 34,0 33,0 total water kg/m pumice moist. wet-b % 29,0 22,0 24,1 20,3 26,1 18,2 24,1 23,1 sand mois. wet-b % 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1, ,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 app. dens. wet kg/m air meas. v/v % 5,2 5,8 5,1 5,9 5,1 5,1 4,2 6,4 air calc. v/v % 4,9 11,2 10,0 9,9 5,3 10,2 6,9 8, ,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 slump 10 min cm slump 30 min cm slump 60 min cm slump >= 120 min cm app. dens. 28d wet kg/m app. dens. 28d dry kg/m S7 MPa 23,1 31,2 27,2 33,2 29,8 29,2 34,8 38,2 S28 MPa 29,8 37,9 33,5 37,7 34,7 34,4 40,1 43,3 S60 MPa 33,2 41,5 35,1 40,5 38,2 40,9 45,2 49,3 S7/S28 0,78 0,83 0,81 0,88 0,86 0,85 0, ,88 S60/S28 1,11 1,10 1,05 1,07 1,10 1,19 1,13 1,14

95 Παρατηρήσεις και συμπεράσματα Δυνατότητα παραγωγής κισηροδέματος LC 20/22 έως και LC 35/38 Διακύμανση της φυσικής υγρασίας της κίσηρης Ρύθμιση δοσολογίας νερού Διαχείριση Κατανομή νερού μεταξύ των φάσεων Επίδραση στις αντοχές Αντλήσιμο Ρύθμιση κάθισης στο έργο με προσθήκη ρευστοποιητή Συνιστάται η λήψη σημαντικού πλήθους δοκιμίων Επιμελής συμπύκνωση Συνιστάται η διαμόρφωση καμπύλης ανάπτυξης αντοχών 99

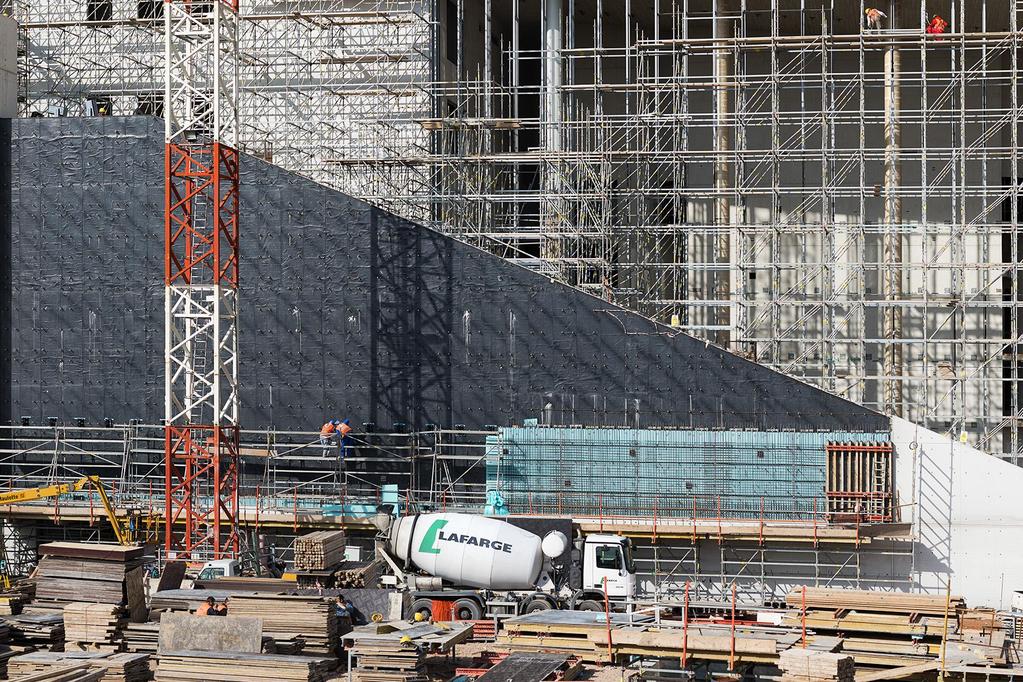

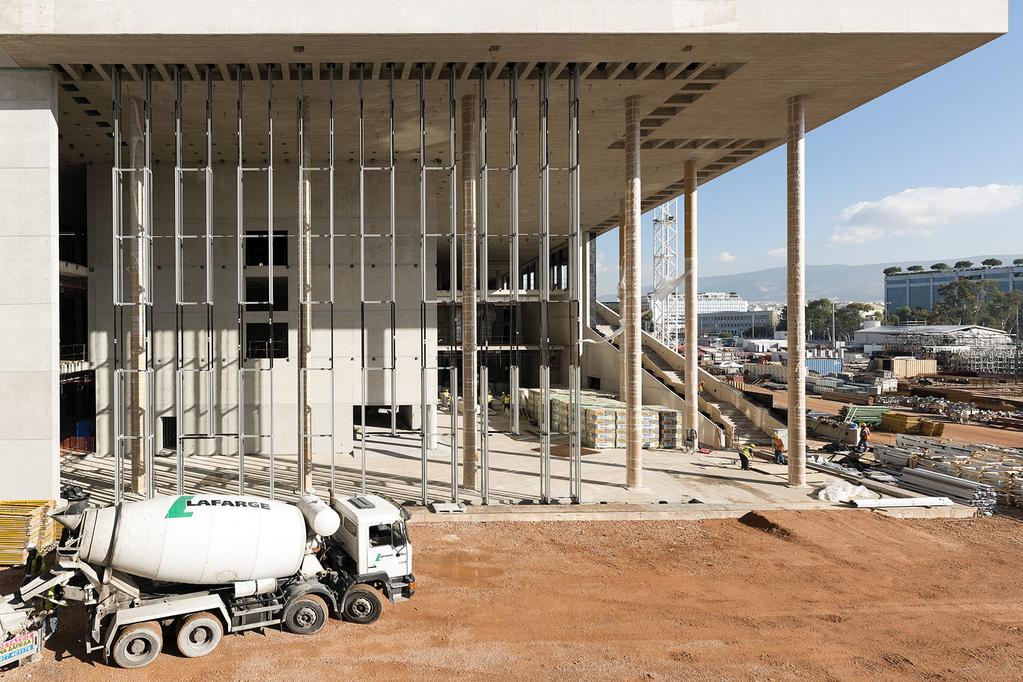

96 Διάλειμμα Κατασκευή Πολιτιστικού Κέντρου Ιδρύματος «Σταύρος Νιάρχος», Φάληρο
