1 ΠΕΡΙΕΧΟΜΕΝΑ ΤΕΥΧΟΥΣ 1. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΟΥ 1.1.ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ - Ιστορικό του χώρου - Ιδιοκτησιακό καθεστώς - Πολεοδομικό καθεστώς - Όρια και θέση στον αστικό ιστό - Βιοκλιματικά στοιχεία - Φυτεύσεις 1.. ΑΡΧΙΤΕΚΤΟΝΙΚΕΣ ΒΙΟΚΛΙΜΑΤΙΚΕΣ ΠΑΡΕΜΒΑΣΕΙΣ ΚΑΙ ΣΤΟΧΟΙ ΤΗΣ ΠΡΟΤΑΣΗΣ 1.3. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΑΡΕΜΒΑΣΕΩΝ.ΠΡΟΜΕΤΡΗΣΕΙΣ 3.ΑΝΑΛΥΤΙΚΟ ΤΙΜΟΛΟΓΙΟ ΕΡΓΑΣΙΩΝ.ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ.ΤΕΧΝΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΘΕΣΣΑΛΟΝΙΚΗ 013

2 1. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΟΥ Εισαγωγή Το πάρκο Φωκά, στην δημοτική ενότητα Πολίχνης του δήμου Παύλου Μελά, επιλέχθηκε και εντάχθηκε τελικά ως παρέμβαση πρώτης προτεραιότητας στα πλαίσια του Σχεδίου Υλοποίησης «Εξοικονομώ Πολίχνης», στη δράση «Παρεμβάσεις σε κοινόχρηστους χώρους του αστικού περιβάλλοντος» κυρίως λόγω των παρακάτω : 1 Βρίσκεται εντός του πυκνοδομημένου αστικού ιστού της Πολίχνης, πολύ κοντά σε κεντρικές λειτουργίες πόλης. Λόγω του παραπάνω αλλά και του ικανού μεγέθους του δύναται να συγκεντρώσει σημαντικό αριθμό χρηστών και να συμπεριλάβει πολλαπλές δραστηριότητες ελεύθερου χρόνου και αναψυχής που σήμερα τελούνται περιορισμένα λόγω έλλειψης σκιασμού και υποδομών του χώρου. 3 Παρά το ότι κατά καιρούς έχουν γίνει σημειακές παρεμβάσεις στο πάρκο δεν έχουν αντιμετωπιστεί αποτελεσματικά τα ζητήματα του σκιασμού, οι μεγάλες επιφάνειες από σκυρόδεμα καθαριότητας που επικαλύπτει το μεγαλύτερο μέρος της βατής επιφάνειάς του, η κακή τοποθέτηση των καθιστικών (σε σχέση με τα σημεία σκιασμού) και λοιπά προβλήματα που θα ενίσχυαν την λειτουργία του πάρκου ως πνεύμονα πρασίνου της περιοχής. Το πάρκο Φωκά καλύπτει μια ολόκληρη οικοδομική νησίδα με συνολική έκταση περί τα.0 τετραγωνικά μέτρα. Από την χρονιά (009) αρχικής εκπόνησης του Σχεδίου Υλοποίησης του Εξοικονομώ Πολίχνης και της αντίστοιχης προμελέτης βελτίωσης του μικροκλίματος - ανακατασκευής του Πάρκου Φωκά έως σήμερα υπήρξαν διαδοχικές αλλά σημειακές παρεμβάσεις στον χώρο του πάρκου προκειμένου να επιλυθούν επί μέρους προβλήματα στον χώρο. Έτσι μόλις το προηγούμενο έτος ανακατασκευάστηκε όλος ο χώρος της παιδικής χαράς με τοποθέτηση ελαστικού δαπέδου ασφαλείας, νέες κατασκευές παιχνιδιών αλλά και ενός διαδρόμου πρόσβασης που έχει επιστρωθεί με κυβόλιθους. Επιπλέον έχουν κατασκευαστεί ράμπες εξωτερικά και εσωτερικά του χώρου του πάρκου στην ανατολική και δυτική είσοδο του προκειμένου να εξασφαλιστεί η εύκολη πρόσβαση σε ΑμεΑ. Ως συνέπεια των παραπάνω η παρούσα μελέτη παρουσιάζει διαφοροποιήσεις σε σχέση με την προμελέτη του πάρκου και σημειακές αποκλίσεις στις ποσότητες που εμφανίζονται στο ΣΧΥ. Σε κάθε περίπτωση πάντως διατηρήθηκε η λογική και η στοχοθεσία του προγράμματος για μια παρέμβαση βελτίωσης του μικροκλίματος του πάρκου και του περιβάλλοντος χώρου. Οι σημειακές διαφοροποιήσεις περιγράφονται παρακάτω, στο κεφάλαιο 1. Αρχιτεκτονικές - βιοκλιματικές παρεμβάσεις και στόχοι της επέμβασης. Στην παρούσα τεχνική περιγραφή περιλαμβάνει επίσης η ανάλυση της υφιστάμενης κατάστασης καθώς και μια εκτεταμένη αναφορά στα τεχνικά χαρακτηριστικά της προτεινόμενης παρέμβασης.

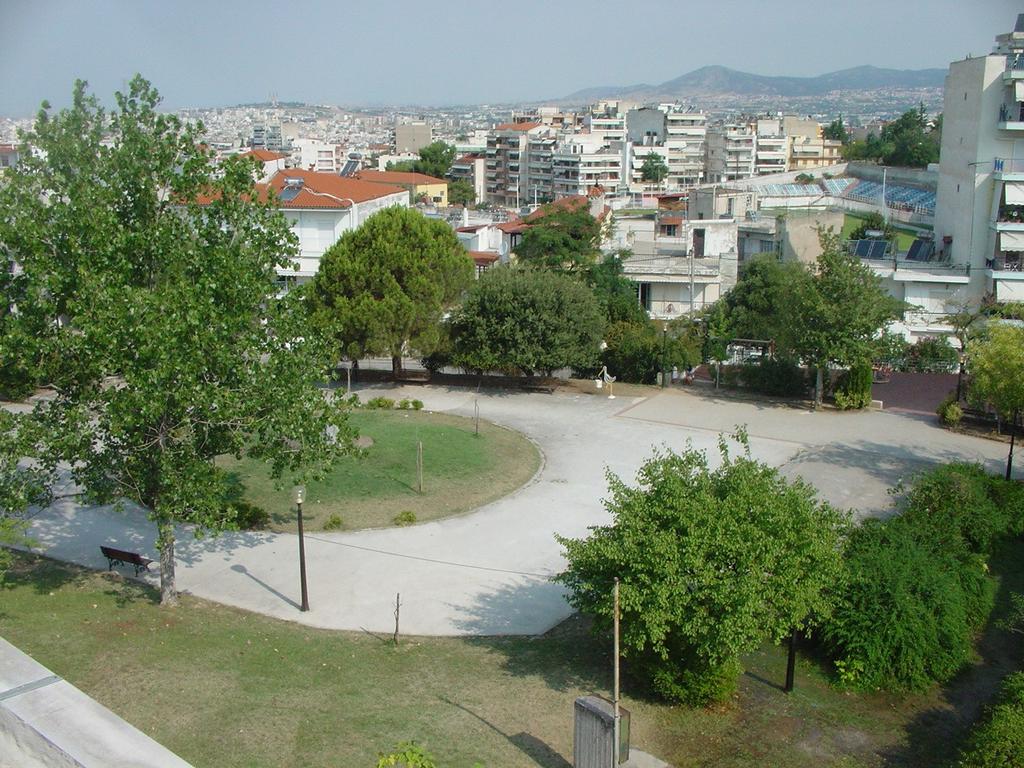

3 Φωτ.1 Άποψη του πάρκου από την βορειοδυτική γωνία Φωτ. Όψη του πάρκου από την νοτιοδυτική γωνία

4 1.1.ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Ιστορικό του χώρου Ο χώρος χρησιμοποιούνταν από τα χρόνια της εγκατάστασης των προσφύγων στην περιοχή ως πάρκο - πλατεία. Στη διάρκεια των ετών έγιναν σε αυτό διάφορες επεμβάσεις προκειμένου να φιλοξενηθούν διάφορες δραστηριότητες όπως μουσικές εκδηλώσεις, θεατρικές παραστάσεις κλπ., καθώς και επεμβάσεις στοιχειώδους υποδομής όπως φωτισμός, W.C.. Συστηματική επιμέλεια υπήρξε και για τις φυτεύσεις που ενισχύονταν σταδιακά. Με το πέρασμα των ετών και την αλλαγή του τρόπου ζωής στον δημόσιο χώρο αλλά και μετά από την φυσική φθορά και τον βανδαλισμό οι περισσότερες υποδομές υπέστησαν ζημίες ή απομακρύνθηκαν. Ιδιοκτησιακή κατάσταση Η έκταση παραχωρήθηκε μαζί με άλλες κοινόχρηστες εκτάσεις στην Κοινότητα Πολίχνης με το ΦΕΚ17/193 "Περί μεταβιβάσεως γαιών εις Κοινότητα Πολίχνης". Μετά την διοικητική μεταρρύθμιση "Καλλικράτης" και την συνένωση των δήμων Πολίχνης και Σταυρούπολης, η έκταση ανήκει στον δήμο Παύλου Μελά. Πολεοδομικό καθεστώς Το πάρκο Φωκά περιήλθε σύμφωνα και με τα παραπάνω στην ιδιοκτησία του Δήμου ως τμήμα του με αριθμό 7 αγροτεμαχίου και την πολεοδομική μελέτη του 198 (ΠΔ31..8, ΦΕΚΔ/ ) χαρακτηρίστηκε ως χώρος πρασίνου. Στο ισχύον Γενικό Πολεοδομικό Σχέδιο Πολίχνης (ΦΕΚ8Δ/7--000) χαρακτηρίζεται επίσης ως χώρος πρασίνου. Σχ.1 Απόσπασμα του ισχύοντος ΓΠΣ Πολίχνης

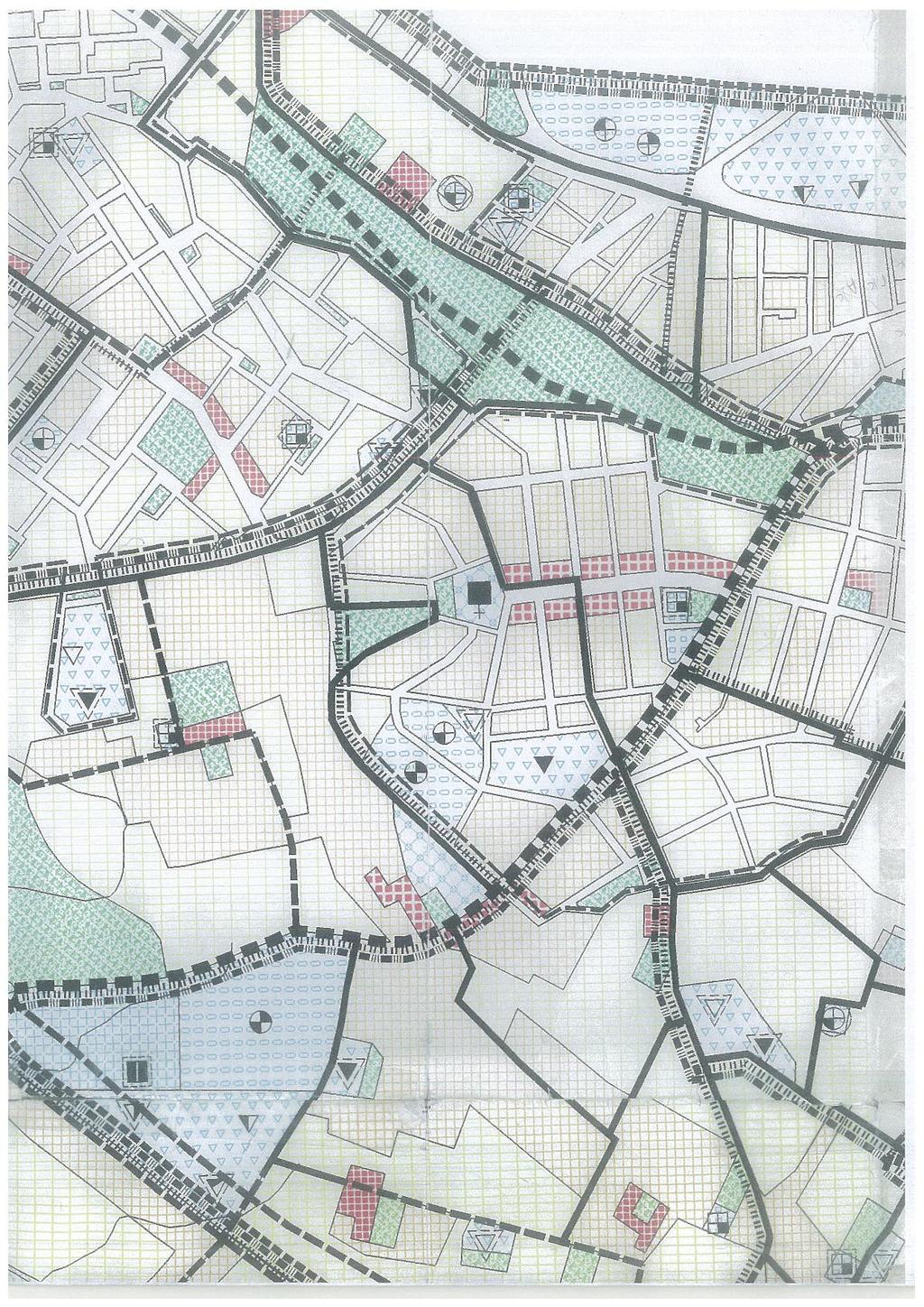

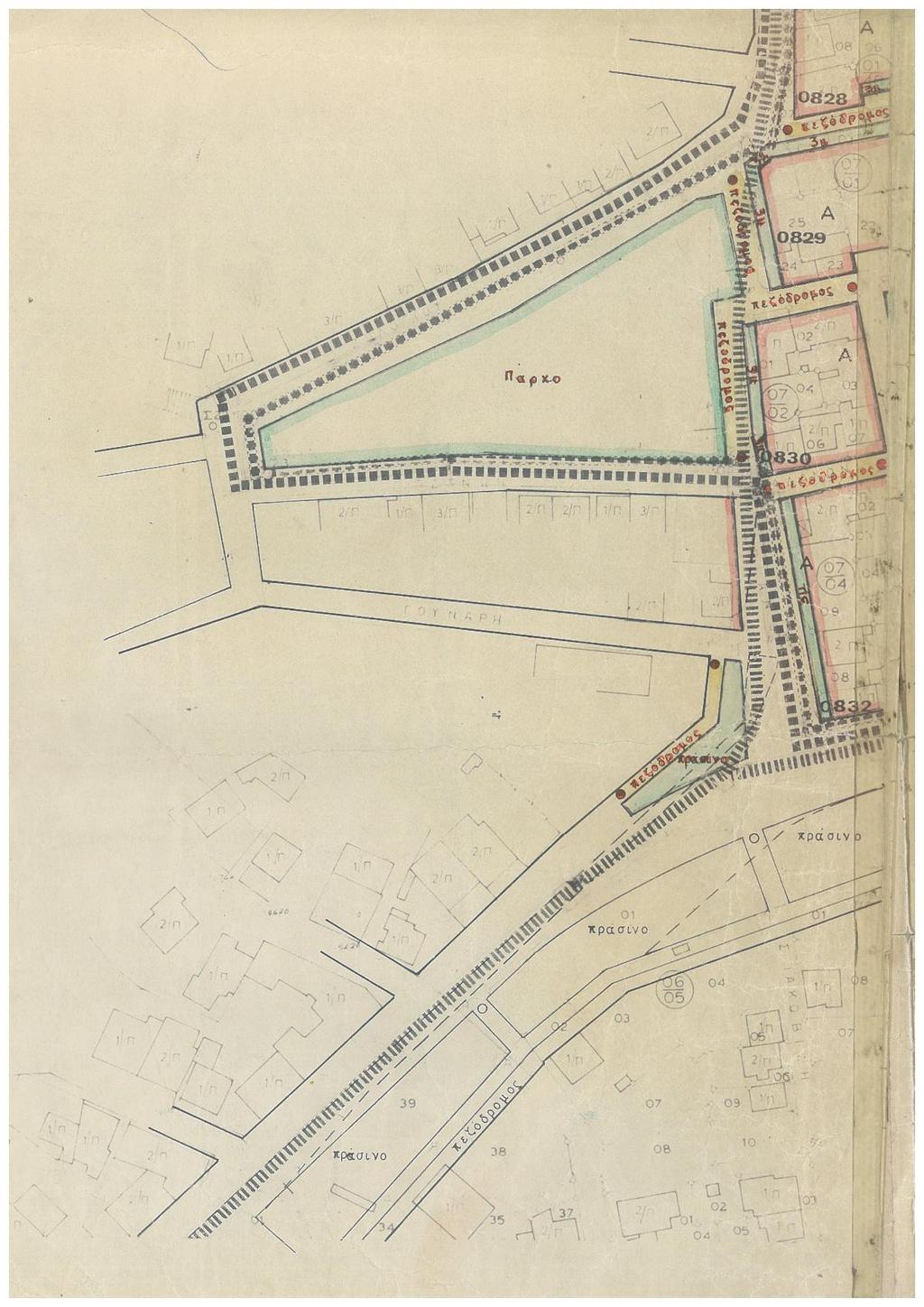

5 Σχ. Απόσπασμα του διατάγματος όπου διακρίνεται ο χαρακτηρισμός του χώρου ως χώρος πάρκο

6 Όρια και θέση στον αστικό ιστό Το πάρκο βρίσκεται σε περιοχή αμιγούς κατοικίας σε μια από τις κεντρικότερες περιοχές κατοικίας της δημοτικής ενότητας Πολίχνης. Είναι σε άμεση γειτνίαση με τις κύριες εμπορικές αρτηρίες Αγνώστου Στρατιώτου και Αγ.Παντελεήμονα αλλά και το διοικητικό κέντρο αυτής της δημοτικής ενότητας. Βρίσκεται επίσης σε θέση μεγάλης υψομετρικής διαφοράς σε σχέση με αυτές τις κεντρικές λειτουργίες ενώ περικλείεται από οικοδομικές νησίδες παράμετροι που εξασφαλίζουν μια σχετική απομόνωση στον χώρο: οι περιμετρικές οδοί Ζαλόγγου, Ανδριανού και Αδάνων δεν έχουν κυκλοφοριακό φόρτο και η κίνηση των πεζών γίνεται με ασφάλεια και ευκολία ενώ εξαιρετικές είναι και οι συνθήκες σε σχέση με την ηχορύπανση καθώς παρατηρείται ελάχιστη ηχητική όχληση ακόμη και στις ώρες αιχμής του εμπορικού κέντρου. Τα παραπάνω δεδομένα μετατρέπουν το πάρκο σε ιδανικό κοινόχρηστο πάρκο γειτονιάς όπου ιδίως τους καλοκαιρινούς μήνες χρησιμοποιείται από όλες τις ηλικιακές ομάδες και για παρατεταμένο χρονικό διάστημα. Το πάρκο προσεγγίζεται εύκολα από τις κεντρικές οδικές αρτηρίες του Δήμου και η στάθμευση γύρω από αυτό είναι πολύ εύκολη ιδιαίτερα τις πρωινές ώρες όμως δεν φαίνεται να προσελκύει επισκέπτες πέρα από το επίπεδο της γειτονιάς για τους λόγους που αναφέρθηκαν παραπάνω. Αρχιτεκτονικά στοιχεία - Τοπογραφία του χώρου Υπάρχουν δύο βασικές είσοδοι για το εσωτερικό της πλατείας, δυτικά και ανατολικά, οι οποίες και ορίζουν μια βασική διαμήκη κίνηση στο εσωτερικό του πάρκου. Σε αυτήν την διαδρομή με κατεύθυνση ανατολής - δύσης μήκους περί τα 100 μέτρα παρατηρείται μια αμελητέα υψομετρική διαφορά 3 μέτρων (κλίση δηλαδή 3%). Αντίθετα στην κατεύθυνση βορρά - νότου και προς την βορινή πλευρά υπάρχει μια σημαντική υψομετρική διαφορά, μέτρων σε απόσταση 10 μέτρων (κλίση %). Με άλλα λόγια η οδός Ζαλόγγου βρίσκεται στην ίδια στάθμη με την είσοδο του πάρκου στην ανατολική γωνία και υποβιβάζεται, περίπου μέτρα στην δυτική γωνία. Αυτός είναι και ο λόγος που σε όλα τα χρόνια λειτουργίας του πάρκου δεν επιχειρήθηκε να κατασκευαστεί μια κάθετη πρόσβαση στην πλευρά της Ζαλόγγου. Το μεγαλύτερο μέρος του πάρκου πάντως διαμορφώνεται σε ένα ενιαίο επίπεδο όπου εκεί συγκεντρώνονται και όλες οι λειτουργίες χρήσης του. Όπως διακρίνεται και στο σχέδιο αποτύπωσης της υφιστάμενης κατάστασης και στις φωτογραφίες, το μεγαλύτερο μέρος του πάρκου καλύπτεται από δάπεδο αδρού σκυροδέματος, σε σημεία φθαρμένο, με λακκούβες και κακές κλίσης απορροής. Διάσπαρτες στο χώρο υπάρχουν βάσεις από σκυρόδεμα υπολείμματα παλαιότερων κατασκευών (πέργολες, WC κλπ.) ακατάλληλες για χρήση από το κοινό. Στην βορειοανατολική γωνία υπάρχει ο οριοθετημένος χώρος της παιδικής χαράς, ο οποίος ανακαινίστηκε πρόσφατα και για το λόγο αυτό εξαιρείται από τις παρεμβάσεις της παρούσας μελέτης. Οι χρήστες του χώρου συγκεντρώνονται κυρίως στο κεντρικό τμήμα της ανατολικής πλευράς, γύρω από την κυκλική δενδροδόχο, καθώς εδώ υπάρχουν παγκάκια αλλά και διαθέσιμος χώρος για παιχνίδι. Οι δραστηριότητες των χρηστών σε αυτή την περιοχή γίνονται χωρίς την ύπαρξη ικανού σκιασμού, γι αυτό και λαμβάνουν χώρα τις απογευματινές κυρίως ώρες. Η κρήνη στο δυτικό μέρος του πάρκου βρίσκεται εκτός λειτουργίας εδώ και χρόνια ενώ σε κακή κατάσταση βρίσκεται και το σύστημα άρδευσης του πρασίνου. Οι συνθήκες φωτισμού και όλο το σύστημα της ηλεκτρομηχανολογικής εγκατάστασης του πάρκου κρίνονται λειτουργικά σε ικανοποιητικό βαθμό εκτός από την κακή θέση του πίλαρ στην ανατολική πλευρά που επιβάλλεται να μετακινηθεί σε μια σχετικά απομακρυσμένη από το κοινό θέση. Ικανές είναι επίσης οι προσβάσεις για ΑμεΑ μέσα από τις ράμπες στην ανατολική και δυτική είσοδο.

7 Το πάρκο είναι επίσης προσβάσιμο από ΑμεΑ καθώς σχετικά πρόσφατα έχουν κατασκευαστεί ράμπες και εσωτερικά του πάρκου (για την γεφύρωση μικρής υψομετρικής διαφοράς στην δυτική είσοδο) αλλά και ράμπες στα εξωτερικά πεζοδρόμια μπροστά από κάθε είσοδο. Βιοκλιματικά στοιχεία Για την σύνταξη του ΣΧΥ Πολίχνης συντάχθηκε ενεργειακή μελέτη για το συγκεκριμένο πάρκο η οποία εγκρίθηκε με την υπ.αριθμ. 7/01 απόφαση του δημοτικού συμβουλίου Δήμου Παύλου Μελά περί αποδοχή υλοποίησης της πρότασης έργου "Εξοικονόμηση Ενέργειας Πολίχνης" καθώς και με την ένταξη της παραπάνω Πράξης στο Επιχειρησιακό Πρόγραμμα "Μακεδονία - Θράκη" με κωδικό ΜΙS Η ενεργειακή αυτή μελέτη περιελάμβανε 1) μελέτη σκιασμού, ) μελέτη θερμικής συμπεριφοράς υπαίθριου χώρου και 3) μέτρηση μικροκλιματικών συνθηκών. Τα κλιματικά δεδομένα των μελετών προήλθαν από το σταθμό της ΕΜΥ στην Μίκρα Θεσσαλονίκης αλλά και από τοπικούς σταθμούς στην περιοχή της Καλαμαριάς. Τα στοιχεία της υφιστάμενης κατάστασης καθώς και τα δεδομένα της πρότασης εισήχθησαν σε τρισδιάστατο μοντέλο υπολογισμού και τα αποτελέσματα παρουσιάζονται αναλυτικά στην ενεργειακή μελέτη που αποτελεί μέρος του ΣΧΥ Πολίχνης. Από τα στοιχεία πάντως της μελέτης αυτής παρατίθενται παρακάτω τα σημαντικότερα. Συνθήκες σκιασμού υφιστάμενης κατάστασης : Ημέρα/ώρα Πρωί 9:00 Μεσημέρι 1:00 Απόγευμα 1 Ιουνίου 3 % % % (18:00) 1 Σεπτεμβρίου 9 % 31 % % (17:00) 1 Δεκεμβρίου 93 % % 8 % (1:00) Ο παραπάνω πίνακας μας δείχνει το μικρό ποσοστό σκιασμού των χώρων του πάρκου κατά τις πρωινές και μεσημεριανές ώρες της ημέρας και κυρίως κατα τους καλοκαιρινούς μήνες. Θερμική συμπεριφορά υπαίθριου χώρου : Υλικό/ιδιότητα Σκυρόδεμα Άσφαλτος Θερμοχωρητικότη τα ([J m-3k-1]* 10) Θερμική αγωγιμότητα (Wm-1K-1) Ανακλαστικότητ α εκπεμπισιμότητα Στον παραπάνω πίνακα σημειώνονται οι πιο σημαντικές θερμοφυσικές ιδιότητες των σκληρών υλικών της υφιστάμενης κατάστασης. Υπογραμμίζονται η ιδιαίτερα χαμηλή ανακλαστικότητα των υλικών καθώς και η ιδιαίτερα υψηλή εκπομπή θερμότητας. Μετρήσεις μικροκλιματικών συνθηκών : Οι μετρήσεις των μικροκλιματικών συνθηκών περιελάμβαναν την ροή και την ταχύτητα του ανέμου, την θερμοκρασία του αέρα σε επίπεδο ζωής, την θερμοκρασία επιφάνειας και την θερμική άνεση στο επίπεδο ζωής. Τα στοιχεία περιλαμβάνονται συνοπτικά στο παράρτημα αυτού του τεύχους και ως προς τα βασικά συμπεράσματα μπορούμε να πούμε ότι ο "μέσος αναμενόμενος θερμικός δείκτης" (PMV) για την περίοδο του καλοκαιριού και για τις μεσημεριανές ώρες είναι ιδιαίτερα υψηλός (κυμαίνεται απο,11 έως,81). Τα βιοκλιματικά δεδομένα ελήφθησαν υπ' όψιν προκειμένου να συνταχθεί η πρόταση βιοκλιματικής αναβάθμισης του χώρου και μάλιστα έγινε προσομοίωση των νέων συνθηκών προκειμένου να διαπιστωθεί ο βαθμός βελτίωσης των κλιματικών συνθηκών στον χώρο. Περαιτέρω και αναλυτικότερη αναφορά στα βιοκλιματικά δεδομένα μπορεί κανείς να βρει στο τεύχος της ενεργειακής μελέτης.

8 Φυτεύσεις Στο υφιστάμενο πάρκο Φωκά υπάρχει μεγάλη ποικιλία αειθαλών και φυλλοβόλων δέντρων, θάμνων και αναρριχόμενων φυτών. Τα περισσότερα είναι εγκατεστημένα από παλιά - μερικά υπολογίζεται ότι είναι ηλικίας άνω των 3 χρόνων - ενώ τα νεότερα φυτεύτηκαν τα τελευταία χρόνια. Από αυτά τα δέντρα δεν πρόκειται να καταστραφεί κανένα, εκτός από νέα λιριόδενδρα που έχουν ξεραθεί. Τα λιριόδενδρα ηλικίας - ετών, είναι τα τελευταία που φυτεύτηκαν πριν από χρόνια, είναι πλέον ξερά, οπότε και θα αντικατασταθούν με νέα στο ίδιο περίπου τμήμα του πάρκου, όπως υποδεικνύει ο νέος σχεδιασμός. Επίσης, θα αφαιρεθούν κάποιες τριανταφυλλιές και πυράκανθοι από το μεσαίο τμήμα του πάρκου, τα οποία εμποδίζουν τη διέλευση από τον κεντρικό διάδρομο, όπως πλέον διαμορφώνεται βάση της πρότασης. Όμως, τα φυτά αυτά που θα αφαιρεθούν είναι ελάχιστα σε σύγκριση με τις νέες ποσότητες και είδη που θα φυτευθούν. Παρακάτω παρατίθενται σε πίνακα τα υφιστάμενα φυτά του πάρκου Φωκά, όπως αποτυπώνονται στο σχέδιο φύτευσης. Αναλυτικά: Α/Α ΚΟΙΝΟ ΟΝΟΜΑ ΕΠΙΣΤΗΜΟΝΙΚΟ ΟΝΟΜΑ ΔΙΑΜΕΤΡΟΣ (Μ) ΑΡΙΘΜΟΣ ΔΕΝΔΡΩΝ Albizia julibrissin 8 Quercus ilex Olea europea Koelreuteria paniculata Pinus pinea Cercis siliquastrum Popolus alba Platanus orientalis Prunus Divaricata Punica granatum 7 3 3, 3, Buxus sempervirens Pyracantha coccinea Rosa spp 0, ΔΕΝΤΡΑ Ακακία Κωνσταντινουπόλεως Αριά Ελιά Κερλεοτόρια Κουκουναριά Κουτσουπιά Λεύκα Πλατάνι Προύνος (κορομηλιά) Ροδιά ΘΑΜΝΟΙ Πυξάρι Πυράκανθοι Τριανταφυλλιά ΑΝΑΡΡΙΧΩΜΕΝΑ Αμπέλοψις Αγιόκλημα Γλυτσίνος ΥΨΟΣ Ampelopsis qiunquefolia Lonicera spp Wisteria spp Στο σχέδιο φύτευσης αποτυπώνεται η υπάρχουσα βλάστηση, όπου απεικονίζονται σε κάτοψη τα πραγματικά υφιστάμενα χαρακτηριστικά των φυτών (το είδος, ο αριθμός, η διάμετρος και η θέσης τους στο πάρκο)

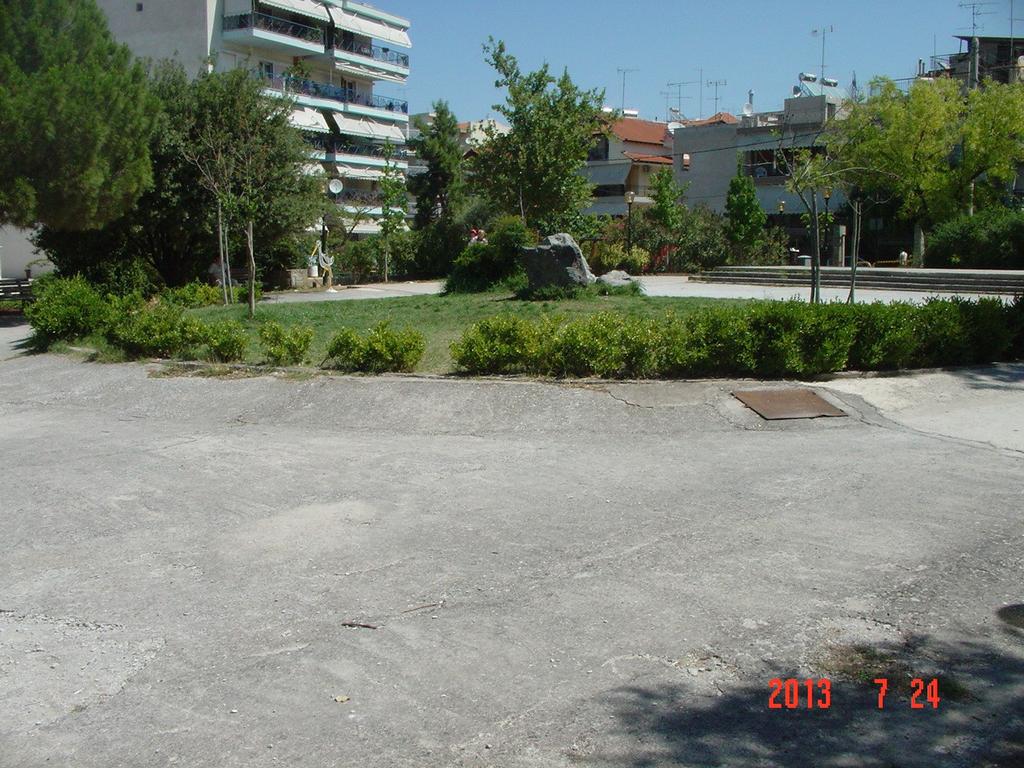

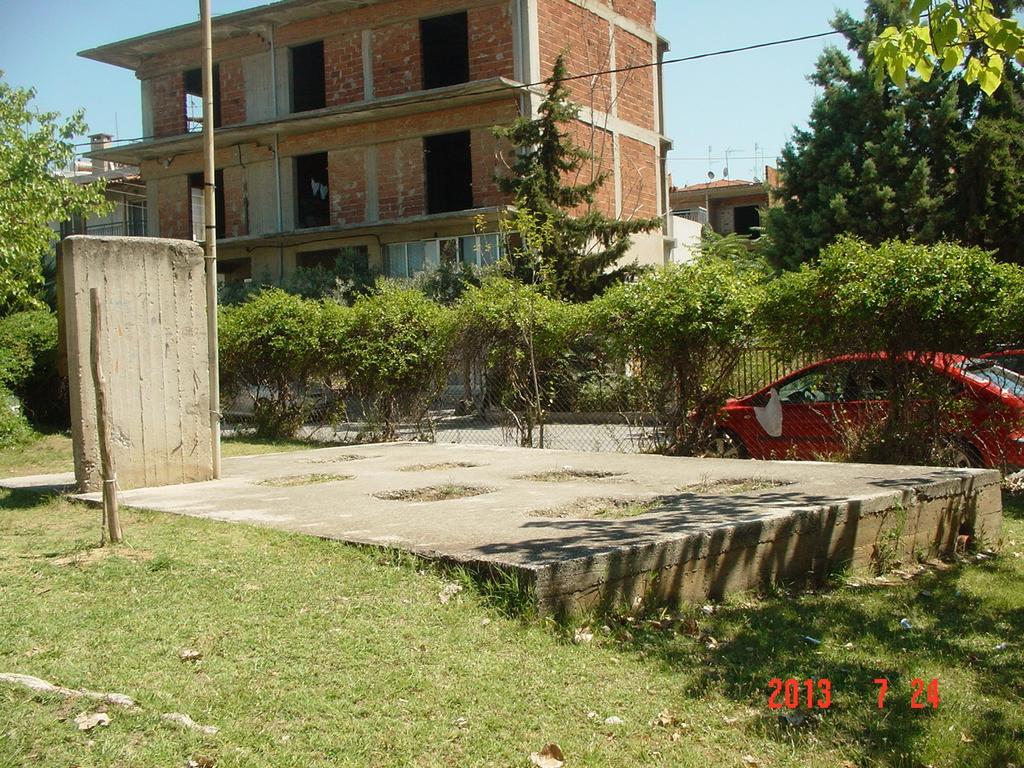

9 Φωτ.3 Η κυκλική δενδροδόχος στο ανατολικό τμήμα Φωτ. Παλιά βάση σκυροδέματος για WC και πίλαρ

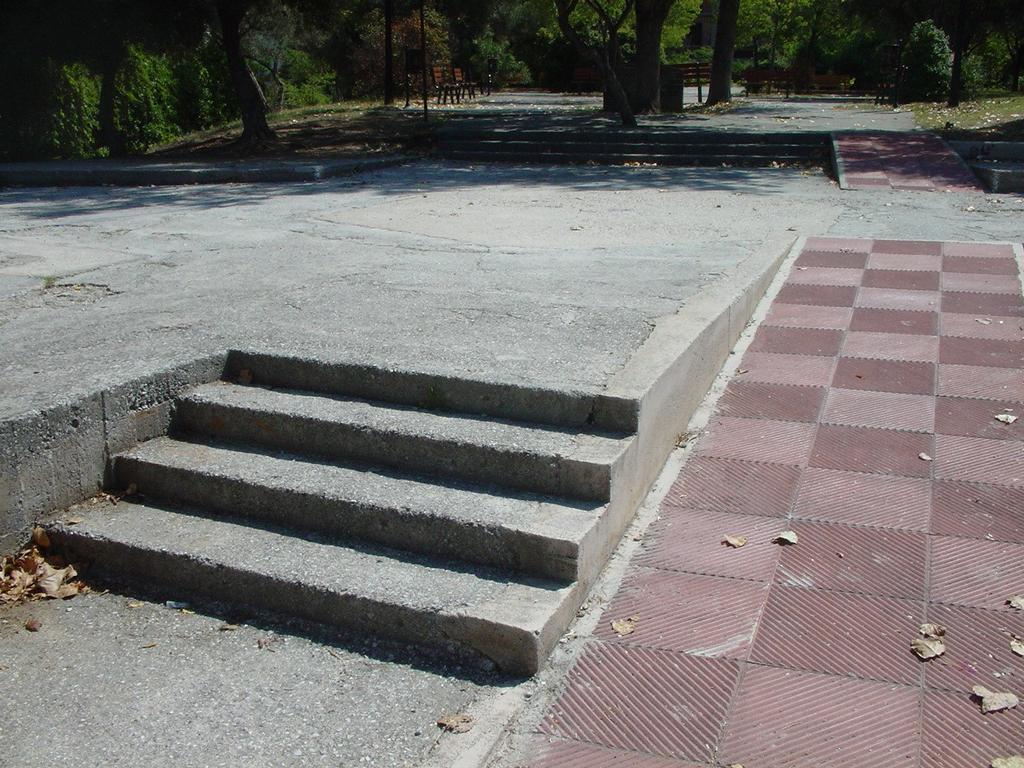

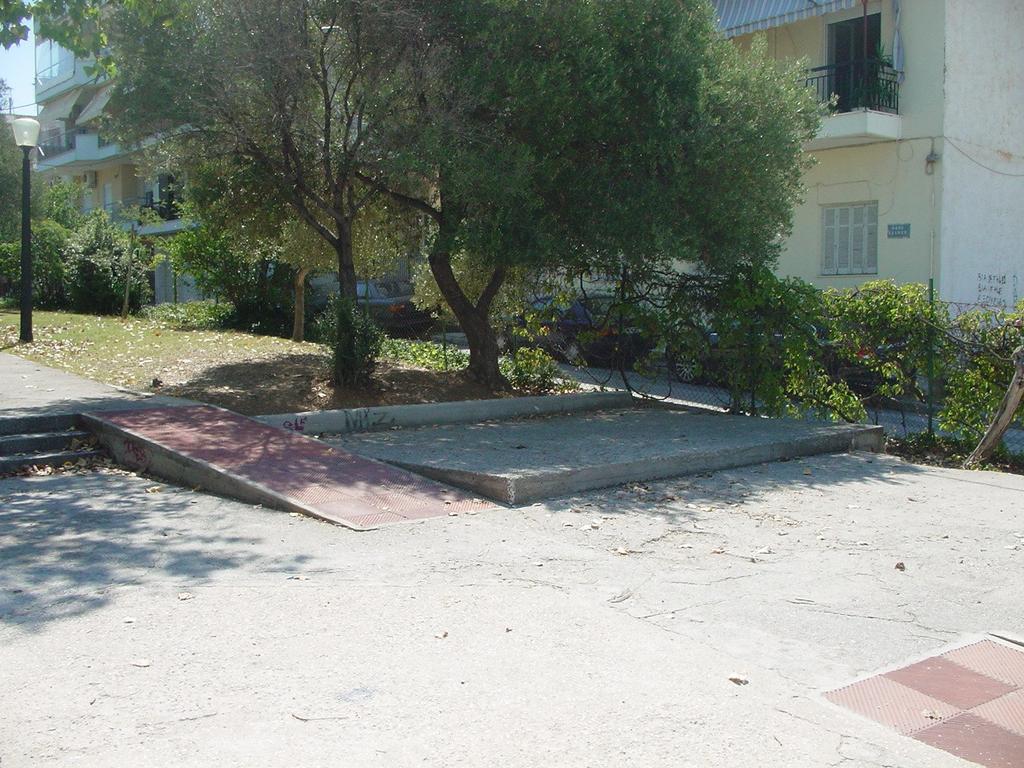

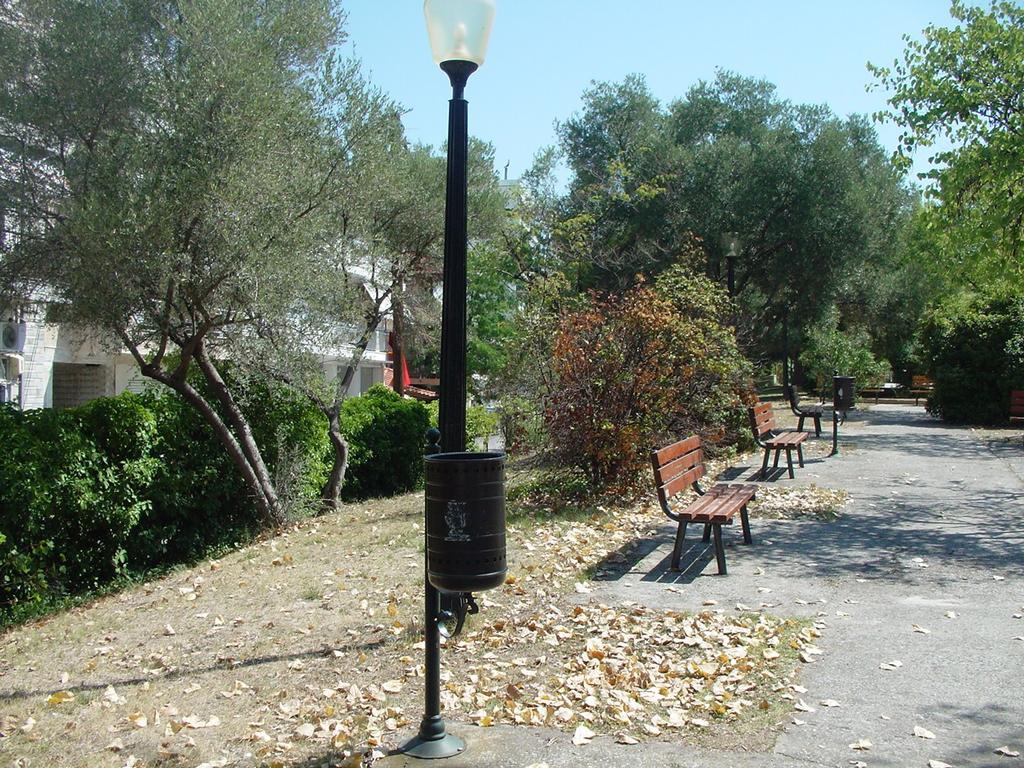

10 Φωτ. Η δυτική είσοδος του πάρκου με τις ράμπες πρόσβασης Φωτ. & 7 Βάσεις σκυροδέματος στο δυτικό τμήμα Φωτ.8 Κρήνη, φωτιστικό και καλαθάκι

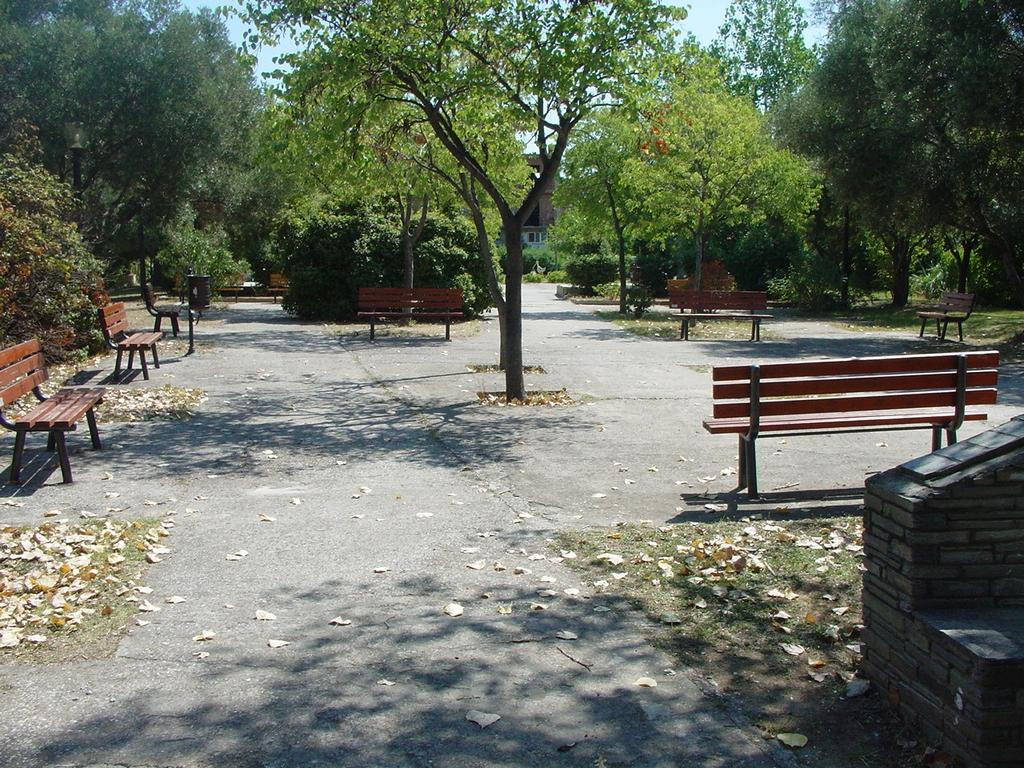

11 Φωτ.9 Γενική όψη στα δυτικά 1.. ΑΡΧΙΤΕΚΤΟΝΙΚΕΣ ΒΙΟΚΛΙΜΑΤΙΚΕΣ ΠΑΡΕΜΒΑΣΕΙΣ ΚΑΙ ΣΤΟΧΟΙ ΤΗΣ ΠΡΟΤΑΣΗΣ Η παρούσα μελέτη με αριθμό 10/013 συνθέτει ειδική αρχιτεκτονική μελέτη και μελέτη φυτοτεχνικής διαμόρφωσης περιβάλλοντος χώρου και έργων πρασίνου περιλαμβάνοντας σε μια ενιαία παρέμβαση τις επί μέρους εργασίες : αρχιτεκτονικής διαμόρφωσης, ηλεκτρομηχανολογικών, αυτόματης άρδευσης και διαμόρφωσης πρασίνου που κρίθηκαν αναγκαίες προκειμένου να αποδοθεί στο κοινό ένας αναβαθμισμένος ενεργειακά κοινόχρηστος χώρος πρασίνου. Η αρχιτεκτονική μελέτη στοχεύει αφενός στην ανάδειξη του πάρκου ως ενός λειτουργικού και ευχάριστου δημόσιου χώρου επιπέδου γειτονιάς και αφετέρου στην βελτίωση των κλιματικών συνθηκών της πλατείας με παρεμβάσεις που τεχνικά είναι ικανές να δώσουν καλύτερα περιβαλλοντικά αποτελέσματα. Κύρια κατεύθυνση για τη βελτίωση του μικροκλίματος είναι η χρήση διαφόρων ειδών βλάστησης με φύτευση και διατάξεις προσαρμοσμένες στις λειτουργίες της πλατείας. Επιδίωξη είναι η αύξηση της επιφάνειας του φυσικού εδάφους με περιορισμό των επιστρώσεων, η κατά το μέγιστο δυνατό αύξηση των σκιασμένων επιφανειών καθώς και η χρήση υλικών φιλικότερων προς το περιβάλλον. Συνθετικά η πρόταση επιχειρεί να δημιουργήσει τρεις χωρικές ενότητες: - μια σκιασμένη διαδρομή για την εξυπηρέτηση της κίνησης με κατεύθυνση ανατολής δύσης η οποία και στο μεγαλύτερο μέρος της διαμορφώνεται ως αλέα με τη διατήρηση υφιστάμενων δέντρων και την φύτευση νέων εκατέρωθεν του άξονα. - μια περιοχή ευρύτατου σκιασμένου καθιστικού στην δυτική πλευρά όπου διαμορφώνεται δάπεδο από κυβόλιθο και πυκνώνουν οι φυτεύσεις με στόχο να δημιουργηθεί μια «πράσινη στέγη» - μια περιοχή πλατείας παιχνιδιού που σκιάζεται στο νότιο της μέρος από μια διαμήκη πέργολα και στο βόριο από τα δέντρα που υφίστανται ή φυτεύονται στις νησίδες πρασίνου. Δεν επιλέχθηκε η προσθήκη κάθετου άξονα διάσχισης του πάρκου καθώς προκειμένου να γεφυρωθούν οι υφιστάμενες υψομετρικές διαφορές και να κατασκευαστούν ράμπες πρόσβασης θα απαιτούνταν εκτεταμένες κατασκευές από τοιχία αντιστήριξης. Με βάση τις παραπάνω επιλογές θα υπάρξει ένας βασικός διαχωρισμός κίνησης στάσης ενώ θα

12 πολλαπλασιαστούν οι σκιασμένοι χώροι του πάρκου. Σημειώνεται ότι η συνολική επιφάνεια παρέμβασης (εξαιρώντας την παιδική χαρά) ανέρχεται σε 3.39,38 τ.μ.. Το ισοζύγιο της παρέμβασης σε υλικά φιλικότερα προς το περιβάλλον διαμορφώνεται ως εξής : Υλικά και φυτεύσεις πριν και μετά την επέμβαση ΠΡΙΝ ΜΕΤΑ Τύποι υλικών επικάλυψης (φυσικών και τεχνητών) και επιφάνεια που καλύπτει το καθένα (σε τμ και % κάλυψης της συνολικής επιφάνειας του χώρου) Σκυρόδεμα: 1.,3 τμ 3,9% Αριθμός και τύπος δέντρων Αειθαλή: 8 μικρά, 11 μεσαία, 1 μεγάλα Φυλλοβόλα: 17 μεσαία, 7 μεγάλα, 1 θάμνοι Χλοοτάπητας: 1.87,1 τμ,08% Πλάκες & κυβόλιθοι σκυροδέματος ανακλαστικότητας : 81, τμ, % Χυτό δάπεδο μεσαίας ανακλαστικότητας: 73,8 τμ 1,3% Χλοοτάπητας : 01,7 τμ 1,31% μεγάλης Αειθαλή: 8 μικρά, 11 μεσαία, 1 μεγάλα Φυλλοβόλα: μεσαία, 17 μεγάλα, 13 θάμνοι Επεμβάσεις στον υφιστάμενο αστικό εξοπλισμό : Ναι (πέργολα, κάδοι απορριμάτων) Τα υφιστάμενα παγκάκια βρίσκονται σε καλή κατάσταση και μπορούν να επανατοποθετηθούν μετά από συντήρηση Υδάτινο στοιχείο πριν : ΟΧΙ Υδάτινο στοιχείο ΜΕΤΑ : ΝΑΙ τοποθέτηση προκατασκευασμένης κρήνης Από τα παραπάνω γίνεται προφανές ότι οι βιοκλιματικές συνθήκες μετά την προτεινόμενη παρέμβαση θα βελτιωθούν σημαντικά ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΠΑΡΕΜΒΑΣΕΩΝ Οικοδομικές εργασίες Οι προβλεπόμενες εργασίες περιλαμβάνουν αρχικά τις καθαιρέσεις. Θα καθαιρεθεί όλη η επιφάνεια του δαπέδου σκυροδέματος αφενός γιατί βρίσκεται σε κακή κατάσταση διατήρησης και δεν μπορεί να επιστρωθεί με νέα υλικά επικαλύψεων και αφετέρου γιατί δεν διαθέτει ικανές επιφανειακές κλίσεις απορροής ομβρίων. Καθαιρούνται επίσης όλες οι βάσεις οπλισμένου σκυροδέματος δηλαδή οι δύο που βρίσκονται κοντά στην δυτική είσοδο, η βάση της πέργολας και η βάση των WC ανατολικά, η κατασκευή που στηρίζει το υφιστάμενο πίλαρ καθώς και τα μικρά στηθαία που διαχωρίζουν τα παρτέρια στο κέντρο περίπου του πάρκου. Οι καθαιρέσεις θα γίνουν με όλη την αναγκαία προσοχή αλλά και τις απαραίτητες προφυλάξεις προκειμένου να μην υπάρξει βλάβη στο ριζικό σύστημα των υφιστάμενων δέντρων. Παράλληλα χρειάζονται μικρής έκτασης αποξηλώσεις λιθοδομών στην υφιστάμενη βρύση και στην επένδυση των παραπάνω στηθαίων. Τις καθαιρέσεις θα ακολουθήσουν οι εκσκαφές μικρής κυρίως κλίμακας για την κατασκευή των θεμελιώσεων της νέας πέργολα και για την διευθέτηση των κατάλληλων κλίσεων απορροής. Θα ακολουθήσουν όλες οι απαραίτητες ηλεκτρομηχανολογικές υποδομές καθώς και η εγκατάσταση του αυτόματου ποτίσματος μετά την ολοκλήρωση των οποίων θα γίνει η διάστρωση της υπόβασης από θραυστό υλικό σε πάχος έως 10 εκατοστά και για όλη την επιφάνεια που θα επιστρωθεί με τα νέα υλικά των επικαλύψεων. Πάνω στην υπόβαση θα γίνει η σκυροδέτηση της βάσης των επικαλύψεων, πάχους 10 εκατοστών, οπλισμένη με πλέγμα από ανοξείδωτο χάλυβα. Στη βάση δημιουργούνται τα κατάλληλα κενά διαστάσεων 1,00Χ1,00, όπως αυτά φαίνονται στα σχέδια, που θα αποτελέσουν τις δενδροδόχους των παλιών και νέων δέντρων. Επιπλέον η βάση από σκυρόδεμα έχει όπου απαιτείται περιμετρικά προεξοχή εκ. προκειμένου να εγκιβωτίζονται τα υλικά επικαλύψεων. Η βάση έχει τις κλίσεις που σημειώνονται στα σχέδια της μελέτης. Πριν από τις επικαλύψεις θα γίνει η τοποθέτηση του μεταλλικού σκελετού της πέργολας. Η πέργολα αποτελείται από κατακόρυφα μεταλλικά στοιχεία θερμής έλασης

13 ΗΕΒ 100 ποιότητας S3JRGZ κατά ΕΝ 100 και ανοχές κατά DIN 10/ και οριζόντια στοιχεία IPE00 ποιότητας S3JRGZ κατά ΕΝ 100 και ανοχές κατά DIN 10/. Δύο κατακόρυφα στοιχεία και ένα οριζόντιο δημιουργούν μεταλλικό πλαίσιο σχήματος Π. Συνολικά τοποθετούνται 10 Π που συνδέονται μεταξύ τους με δύο (ανά μεσοδιάστημα) παράλληλα μεταλλικά στοιχεία ΤΑΥ 10 ίδιας ποιότητας. Ο τελικός σκιασμός του χώρου της πέργολας γίνεται με ξύλινα πηχάκια διατομής,χ7 που στερεώνονται στον μεταλλικό σκελετό με τα ανάλογα εξαρτήματα. Τα κατακόρυφα στοιχεία της πέργολας πακτώνονται στις βάσεις σκυροδέματος και οι λεπτομέρειες συναρμογής φαίνονται στα σχέδια. Η επίστρωση των νέων υλικών επικαλύψεων γίνεται με βάση τα σχέδια και περιλαμβάνει δάπεδα από κυβόλιθους 10Χ10 και πλάκες πεζοδρομίου με cool materials καθώς και χυτό δάπεδο. Οι ψυχροί κυβόλιθοι και οι πλάκες θα περιέχουν κατά ελάχιστο 0% τσιμέντο χαμηλής παραγωγής διοξειδίου του άνθρακα σε αντικατάσταση του συμβατικού τσιμέντου τύπου Portland. Ειδικότερα σε ότι αφορά την ενσωμάτωση τσιμέντου χαμηλής παραγωγής διοξειδίου του άνθρακα στο παραγόμενο προϊόν, αυτό θα πιστοποιείται από σχετική βεβαίωση του προμηθευτή του εν λόγω τσιμέντου, που θα αφορά στο συγκεκριμένο έργο. Όλα τα προσκομιζόμενα υλικά πέραν των άλλων όσων αναφέρονται στο παρόν θα συνοδεύονται από πιστοποιητικά συμμόρφωσης με βάση την κείμενη Ευρωπαϊκή νομοθεσία και πιο συγκεκριμένα σύμφωνα με τα υφιστάμενο Ευρωπαϊκό Πρότυπο ΕΝ Η τελική επιλογή αποχρώσεων των τσιμεντόπλακων και των κυβολίθων θα γίνει από την Υπηρεσία. Ιδιαίτερα μέριμνα θα δοθεί στον τρόπο τοποθέτησης των κυβολίθων. Μετά την κατασκευή υποστρώματος άμμου και σκόνης τσιμέντου σε αναλογία 3/1 και σε πάχος 1 εκ. τοποθετούνται οι κυβόλιθοι χωρίς αρμούς. Μετά την τοποθέτηση σκορπίζεται πάνω στην επιφάνεια η ίδια αναλογία άμμου - τσιμέντου, το δάπεδο δονείται προκειμένου να συμπληρωθούν πιθανά κενά και αρμοί και εάν χρειάζεται συμπληρώνεται το παραπάνω υλικό αρμολόγησης. Πριν από την επίστρωση του χυτού υλικού θα γίνουν επί τόπου του έργου δείγματα προκειμένου να επιλεγεί τελικά από την επίβλεψη η απόχρωση του κονιάματος και η κοκκομετρία του. Τα παγκάκια του πάρκου θα αποξηλωθούν, θα συντηρηθούν από ειδικευμένο εργαστήριο και θα επανατοποθετηθούν μετά το τέλος των υπόλοιπων οικοδομικών εργασιών ενώ θα τοποθετηθούν και νέοι κάδοι μικροαπορριμάτων Φύτευση Γενικά σκοπός της φυτοτεχνικής διαμόρφωσης στην παρούσα μελέτη είναι : Η συμβολή στην βιοκλιματική ανάπλαση του πάρκου Η βελτίωση και εξυγίανση του υφιστάμενου πρασίνου Η συμπλήρωση - ενίσχυση του υφιστάμενου πρασίνου με δένδρα και θάμνους που ταιριάζουν στο χαρακτήρα της περιοχής Η συμπλήρωση της αρχιτεκτονικής επέμβασης και η ανάδειξη των διαμορφώσεων Η βελτίωση του μικροκλίματος με χρήση κυρίως φυλλοβόλων δένδρων Η δημιουργία ευχάριστου και λειτουργικού περιβάλλοντος για τους περίοικους Βασιζόμενοι στις βιοκλιματικές αρχές σχεδιασμού και στην επεξεργασία των αποτελεσμάτων της αποτύπωσης καταλήξαμε στην επιλογή τόσο ορισμένων ειδών ίδιων με τα υπάρχοντα προς ενίσχυση των υφιστάμενων δέντρων και της ομοιομορφίας σε ένα μικρό ποσοστό, αλλά και νέων ειδών, κυρίως ελληνικών της μεσογειακής χλωρίδας, ώστε να δοθεί ένα πιο ολοκληρωμένο βιοκλιματικό αποτέλεσμα, αναβαθμίζοντας λειτουργικά και αισθητικά το κάθε τμήμα του πάρκου.

14 Εξίσου σημαντικά κριτήρια για την επιλογή των φυτών είναι η ταχύτητα της ανάπτυξής τους, η εντοπιότητα και η αντοχή τους στο χρόνο, η περιορισμένη ανάγκη φροντίδας και η μειωμένη ανάγκη τους για πότισμα. Έτσι η πρόταση φύτευσης αφορά την προσθήκη 8 νέων δέντρων εκ των οποίων τα φυλλοβόλα είδη αντιστοιχούν στο 7% του συνόλου (3 φυλλοβόλα, 1 αειθαλή). Οι θάμνοι που θα φυτευτούν αριθμούν στους 8 και στην πλειονότητά τους είναι αειθαλείς ( φυτά), έτσι ώστε να υπάρχει πράσινο όλες τις εποχές του έτους. Επιπλέον, θα φυτευτούν αναρριχώμενα, που θα πλαισιώσουν τις δύο νέες πέργολες που θα τοποθετηθούν. Επισημαίνεται επομένως ότι οι παρεμβάσεις που θα γίνουν σε καμία περίπτωση δεν θα αυξήσουν το ποσοστό πλακόστρωσης, ενώ θα συμβάλλουν αισθητά στην αύξηση του υπάρχοντος ποσοστού πρασίνου. Στην εν λόγω πρόταση σημειώνεται ότι έχουν ληφθεί υπόψη όλοι οι μεταφυτευτικοί κανόνες, έτσι ώστε να υπάρχει 100% επιτυχία εγκατάστασης και ομαλής εξέλιξης των φυτών, εξασφαλίζοντας τις καλύτερες συνθήκες ανάπτυξης τους. Στη μελέτη θα συμπεριληφθούν εκτός από την προμήθεια του φυτικού υλικού ανά κατηγορία, οι χωματουργικές εργασίες, η προετοιμασία του χώρου εγκατάστασης του πρασίνου, η πλήρωση των παρτεριών με μείγμα κηπευτικού χώματος, τύρφης και άμμου χειμάρρου ή ορυχείου, το κόστος εγκατάστασης του πρασίνου (άνοιγμα λάκκων, φύτευση φυτών, υποστύλωση δέντρων με πασσάλους καστανιάς για ευθυτενή ανάπτυξη και προστασία από το Βαρδάρη), καθώς και ο σχηματισμός λεκανών άρδευσης. Σε κάθε δέντρο και μεγάλο θάμνο θα σχηματιστούν λεκάνες άρδευσης διαμέτρου 0,0-0,0 cm, ενώ στους μικρούς θάμνους και τα αναρριχώμενα, λεκάνες άρδευσης διαμέτρου έως 0,0 cm. Η επιλογή των φυτών έγινε με τα παρακάτω κριτήρια: Είδη συμβατά με οικολογικές και μορφολογικές ιδιότητες. Στο κάθε σημείο επιλέγεται φυλλοβόλο ή αειθαλές δέντρο ανάλογα με την επιθυμία ανακοπής του ανέμου και έκθεσης ή όχι στην ηλιακή ακτινοβολία. Το τοπικό μικροκλίμα - δέντρα με ευρύ οικολογικό εύρος που να αντέχουν στις δύσκολες συνθήκες της συγκεκριμένης περιοχής. Ανοχή σε υψηλές θερμοκρασίες, στην ατμοσφαιρική ρύπανση και στη φωτορύπανση. 7 Επιλογή με βάση τα χαρακτηριστικά τους (τη μορφή, το μέγεθος, την υφή και το χρώμα του κάθε φυτού). 8 Το λειτουργικό σκοπό που πρόκειται να ικανοποιήσουν (διακόσμηση, συγκρότηση ομάδων, δενδροστοιχιών κ.λ.π.). 9 Την εξασφάλιση αισθητικής αρμονίας και βιολογικής ισορροπίας μεταξύ των ειδών που θα συγκροτήσουν τις ομάδες, συστάδες κ.λ.π. 10 Τις διαστάσεις του χώρου και της κάθε θέσης χωριστά. Κατά την επιλογή των διαφόρων ειδών δένδρων και θαμνώδους βλάστησης, θα χρησιμοποιηθούν είδη γηγενή κατά το μεγαλύτερο ποσοστό, αλλά και ξενικά με ιδιαίτερο αισθητικό ενδιαφέρον, που θα είναι όμως απόλυτα εγκλιματισμένα στις βιοκλιματικές συνθήκες της περιοχής. Τα φυτά αποτυπώνονται στο σχέδια φύτευσης του πάρκου σύμφωνα με την κατά μέσο όρο διάμετρο τους, το διαφορετικό σχήμα και το είδος τους (δέντρο, θάμνος ή

15 αναρριχώμενο) και επίσης χαρακτηριστικά τους. αναγράφονται στον παρακάτω πίνακα σύμφωνα τα Αναλυτικά: Α/Α ΚΟΙΝΟ ΟΝΟΜΑ ΕΠΙΣΤΗΜΟΝΙΚΟ ΟΝΟΜΑ 1 3 ΔΕΝΤΡΑ Αριά Δάφνη Καλλωπιστική μηλιά Κατάλπη Κερλεοτόρια Κουτσουπιά Λικιδάμβαρη Λιριόδενδρο Mαγνόλια Πλατάνι Ροδιά 1 ΘΑΜΝΟΙ Βερβερίδα Βιβούρνο Μυρτιά Πυξάρι Berberis thunbergii atropurpurea nana Viburnum tinus Myrtus communis Buxus sempervirens nana 1 17 ΑΝΑΡΡΙΧΩΜΕΝΑ Γιασεμί ρυγχόσπερμο Γλυτσίνος Rhynchospermum jasminoides Wisteria spp Quercus ilex Laurus nobilis Malus x purpurea Aldenhamensis Catalpa bignonioides Koelreuteria paniculata Cercis siliquastrum Liquidambar styraciflua Liriodendro tulipifera Magnolia grandiflora Gallisoniensis Platanus orientalis Punica granatum ΔΙΑΜΕΤΡΟΣ (Μ) ΑΡΙΘΜΟΣ ΔΕΝΔΡΩΝ, , , 0,8 1 8 Ύψος 1, 1, 0 Τέλος, επισημαίνεται ότι η διαχείριση του ανακατασκευασμένου πάρκου Φωκά θα αποτελέσει αντικείμενο της αρμόδιας υπηρεσίας του Δήμου Παύλου Μελά. Συγκεκριμένα, η Διεύθυνση Περιβάλλοντος, Ανακύκλωσης και Πρασίνου θα αναλάβει όλες τις εργασίες συντήρησης φυτικού και αρδευτικού υλικού που απαιτούνται. Η συμπληρωματική άρδευση ή η επισκευή βλαβών αρδευτικού δικτύου, η αντικατάσταση ή συμπλήρωση φυτών όπου χρειαστεί, η λίπανση, η διαμόρφωση ή ανανέωση της κόμης των δέντρων και θάμνων, το κούρεμα του χλοοτάπητα, η αντιμετώπιση των ασθενειών (μυκητιάσεις, προσβολές εντόμων κλπ), το βοτάνισμα και γενικότερα οποιαδήποτε καλλιεργητική φροντίδα απαιτείται ανά εποχή, θα εκτελεστούν με ιδιαίτερη επιμέλεια από την υπηρεσία του Δήμου, ώστε να εξασφαλιστεί η βιωσιμότητα του πάρκου με τον βέλτιστο τρόπο εις βάθος χρόνου Σύστημα άρδευσης Σε όλο το πάρκο εγκαθίστανται σύστημα άρδευσης για το πότισμα της βλάστησης για την άνοιξη και τους θερινούς μήνες, ώστε να γίνεται ελεγχόμενη και ορθολογική χρήση του νερού.

16 1.3. Ηλεκτρομηχανολογικές εργασίες Οι ηλεκτρομηχανολογικές εργασίες αφορούν μικρο-επιδιωρθώσεις του υφιστάμενου συστήματος όπου αυτό διαπιστώθηκε ότι ήταν αναγκαίο καθώς και την κατασκευή και τον εξοπλισμό νέου πίλαρ δίπλα στην ανατολική είσοδο. Θεσσαλονίκη, 01 Οι συντάξαντες Αλεξίου Φωτεινή Αρχιτέκτων Μηχανικός Αιγίδης Γιώργος Μηχανολόγος Τ.Ε Η Προισταμένη του Τμήματος Καραβάτου Μαρία Η Διευθύντρια Τεχνικών Υπηρεσιών Βαρβαρέζου Ελένη Εγκρίθηκε,... /.../01 με την οικ. 13/01 απόφαση Δ.Σ.
