Δυναμικό Σύστημα εκτίμησης κίνδυνου δασικής πυρκαγιάς (Dynamic Assessment of the Forest Fires Risk Tool DFF Risk Tool)

Transcript

1 Δυναμικό Σύστημα εκτίμησης κίνδυνου δασικής πυρκαγιάς (Dynamic Assessment of the Forest Fires Risk Tool DFF Risk Tool) Κωνσταντίνος Γομπάκης, Φυσικός, MSc Καθ. Γιώργος Σταυρακάκης FOREST CITIES Αθήνα, LIFE08 ENV/GR/553

2 Έτεροι Forest Cities Περιφερειακή Ένωση Δήμων Αττικής (ΠΕΔΑ) Πανεπιστήμιο Αθηνών - Εργαστήριο Μελέτης και Διαχείρισης Φυσικών Καταστροφών Πολυτεχνείο Κρήτης - Ηλεκτρονικών Μηχανικών & Μηχανικών Υπολογιστών Δήμος Σερρών Δήμος Ηλιούπολης Παραδοτέα Καταγραφή Yφιστάμενου Θεσμικού Πλαισίου για την Πρόληψη Δασικών Πυρκαγιών στην Ελλάδα και διεθνώς Σχέδιο Δράσης πρόληψης δασικών πυρκαγιών του Δήμου Σερρών και Δήμου Ηλιούπολης Οδηγός Χρήσης του DFF-Risk Website:

3 Forest Fire Risk Index FHI (fire hazard index) a measure of that part of the fire danger contributed by the fuels available for burning Ταξινομεί τις περιοχές με βάση πως θα συμπεριφερθούν στην πυρκαγιά λόγω τοπολογικών χαρακτηριστικών FDI (fire danger index) the chance of fire starting,as affected by the nature and incidence of causative adjectives Αντιπροσωπεύει την πιθανότητα εκδήλωσης πυρκαγιάς βάση μετεωρολογικού κινδύνου FFRI (Forest Fire Risk Index)

4 FHI (fire hazard index) FHI = 0.4 * n * s * a * r * h * v Συντελεστές ν : τύπος βλάστησης s : κλίση του εδάφους a : προσανατολισμός r : εγγύτητα σε δρόμους ή μονοπάτια h: εγγύτητα σε γραμμές μεταφοράς ηλεκτρικής ενέργειας v : εγγύτητα σε οικισμούς και χώρους ανεξέλεγκτης διάθεσης απορριμμάτων (ΧΑΔΑ)

5 FHI (fire hazard index) Είδη βλάστησης Συντελεστής n Kλίση του εδάφους Συντελεστής s Προσανατολισμός εδάφους Συντελεστής r Κωνοφόρα 5 > 40% Πλατύφυλλα % Πυκνοί Θάμνοι % Αραιοί Θάμνοι Καλλιέργειες Περιμετρικη Ζωνη (m) Συντελεστής Εγγύτητα στους δρόμους ή μονοπάτια: r Άσφαλτος 50 5 Χωματόδρομος 50 4 Μονοπάτι 50 4 h Εγγύτητα σε γραμμές μεταφοράς ηλεκτρικής ενέργειας 30 5 v Εγγύτητα σε οικισμούς Εγγύτητα σε ΧΑΔΑ 100 5

6 Kλίσης εδάφους (slope)

7 Kλίση του εδάφους Συντελεστής s > 44% % % 1 Kλίσης εδάφους (slope)

8 Εγγύτητα στους δρόμους ή μονοπάτια

9 Εγγύτητα στους δρόμους ή μονοπάτια Περιμετρική Ζώνη (m) Συντελεστής Εγγύτητα στους δρόμους ή μονοπάτια: r Άσφαλτος 50 5 Χωματόδρομος 50 4 Μονοπάτι 50 4

10 Παραγωγή FHI Ομαδοποίηση στις 5 κατηγορίες επικινδυνότητας Κατηγορία 1: 0 1. Κατηγορία 2: Κατηγορία 3: Κατηγορία 4: Κατηγορία 5:

11 Παραγωγή FHI

12 FDI Μετρολογικός Δείκτης Κινδύνου =γ*u 10 U f : ταχύτητα του ανέμου στο μέτωπο της φωτιάς U 10 = ταχύτητα του μετεωρολογικού ανέμου γ : μείωση της ταχύτητας του ανέμου λόγω της βλάστησης για δάση παίρνει την τιμή 0,7 FMC Τ : θερμοκρασία o C Η : Σχετική Υγρασία %

13 FDI Μετρολογικός Δείκτης Κινδύνου (Ηλιούπολη) Δείκτης Επικινδυνότητας Γ.Γ. Πολιτικής Προστασίας Κλίμακα Αριθμός Ποσοστό(%) Παρατηρήσεων , , , , ,00 Δείκτης Επικινδυνότητας (FDI) με χρήση c-means αλγόριθμου Κλίμακα Όρια Αριθμός Ποσοστό(%) Παρατηρήσεων

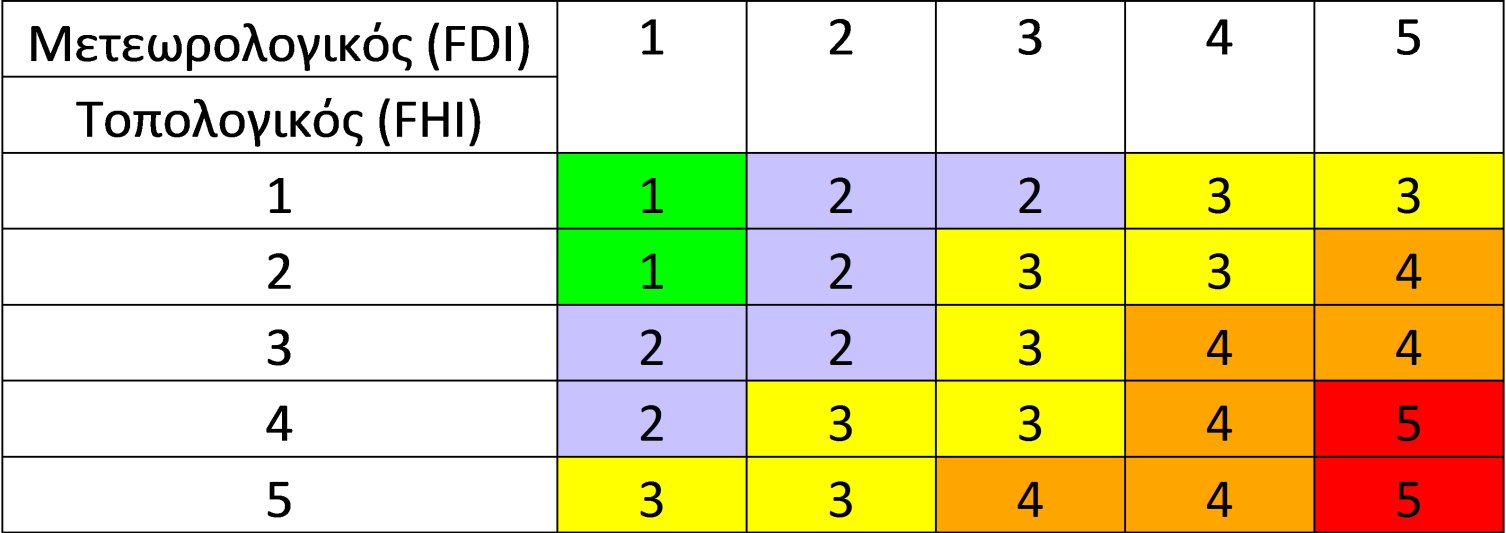

14 Forest Fire Risk Index Με στρογγυλοποίηση ακεραίου προς τα κάτω, FFRI = 0.6*FDI+0.4*FHI ΚΑΤΗΓΟΡΙΕΣ ΚΙΝΔΥΝΟΥ ΠΟΛΥ ΧΑΜΗΛΗ ΧΑΜΗΛΗ ΜΕΣΗ ΥΨΗΛΗ ΠΟΛΥ ΥΨΗΛΗ

15 Εφαρμογή DFF Risk Tool ArcGis 10 ή ArcGis Engine Spatial Analyst 3D Analyst ArcObjects SDK for the Java Platform Εξωτερίκες Java βιβλιοθήκες Apache Base64 Encryption edtftp Quartz Scheduler

16 Κεντρική οθόνη εφαρμογής

17 Αποστολή όταν προκαθορισμένες περιοχές υπερβούν προκαθορισμένο επίπεδο κινδύνου Τροποποίηση shapefile protectionarea με τις περιοχές που ενδιαφέρουν κάθε υπεύθυνο Πολιτικής προστασίας και ονομασία των περιοχών. Εισαγωγή στοιχείων για . Όταν δημιουργείται ένας καινούργιος χάρτης ελέγχονται όλες οι περιοχές που έχει ορίσει ο χείριστης και εάν ο FFRI έχει ξεπεράσει έστω και σε 1 pixel το όριο που έχει οριστεί αποστέλλεται . Template του που θα λάβει ο χρήστης.

18 Αποστολή όταν προκαθορισμένες περιοχές υπερβούν προκαθορισμένο επίπεδο κινδύνου

19 Ευχαριστώ για την προσοχή σας
