1 Giugno 2017 Catalogo ringhiere in alluminio effetto acciaio

2 . F50 Railing System is based on an extremely simple design and constructional concept: a tubular system of anodized or polyester powder coated aluminum, which is elaborately bonded with connectors and supports creating a discrete, distinctive and high aesthetics result. Its metal elements fit in harmony together forming an extremely elegant, beautiful, and inspiring look. They can optionally be combined with a variety of Lexan polycarbonate sheets or glass, offering unlimited options for numerous architectural applications. In INOX type series, aluminum profiles and accessories have gone under an advanced anodizing treatment, characterized by unique properties: extreme hardness second only to diamond - and unique stainless steel finish. The series offers substantial competitive advantages over stainless steel systems: high aesthetics, lightweight and lower cost. 3 For color lovers, F50 Railing System is offered in a wide range of powder coating, RAL, special, mat, textured and wood imitation. ALUMINCO s powder coating production is approved and ensure that all process are qualicoat seaside class certified. The F50 Railing System applications are unlimited and offer unique solutions to the contemporary constructions. Some of them are: Balcony railings and outdoor stair railings, with unique appearance and durability to the various environmental conditions. Suitable for modern houses and commercial buildings, outdoor hotel cites (such as balconies, pools etc), public places especially practical in big cities (such as metro stations, museums etc). Indoor stairs railings and houses mezzanines and business building s interior (such as hotels, restaurants, coffee shops etc) offering a special sense of high aesthetics.

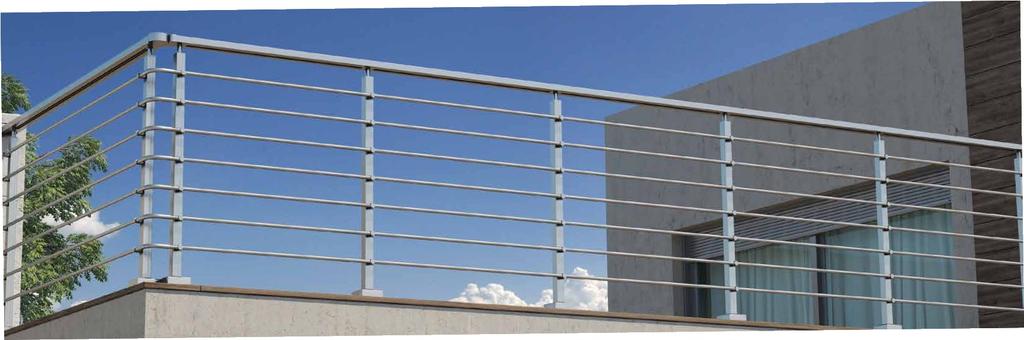

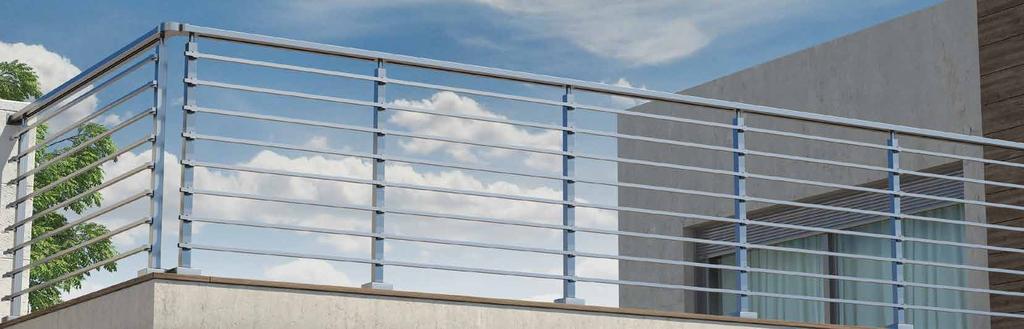

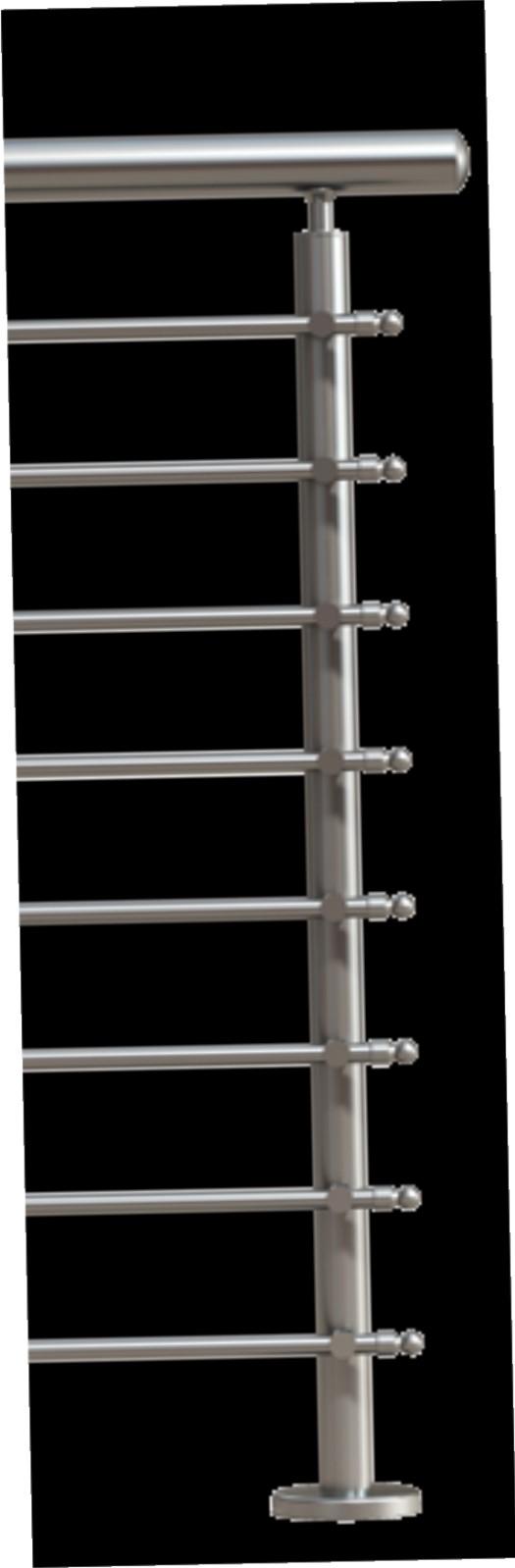

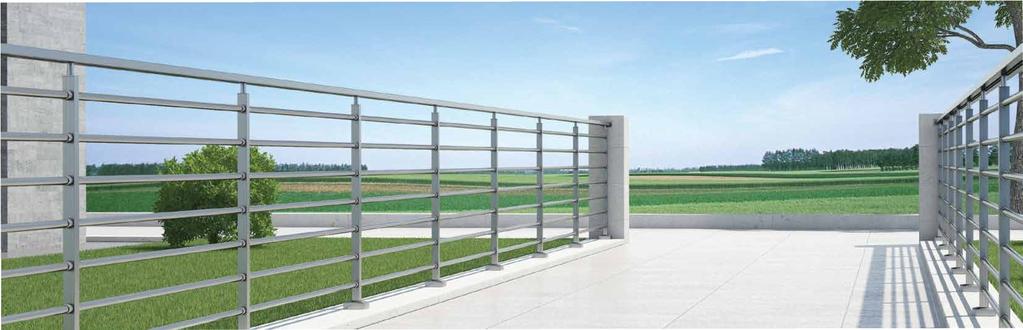

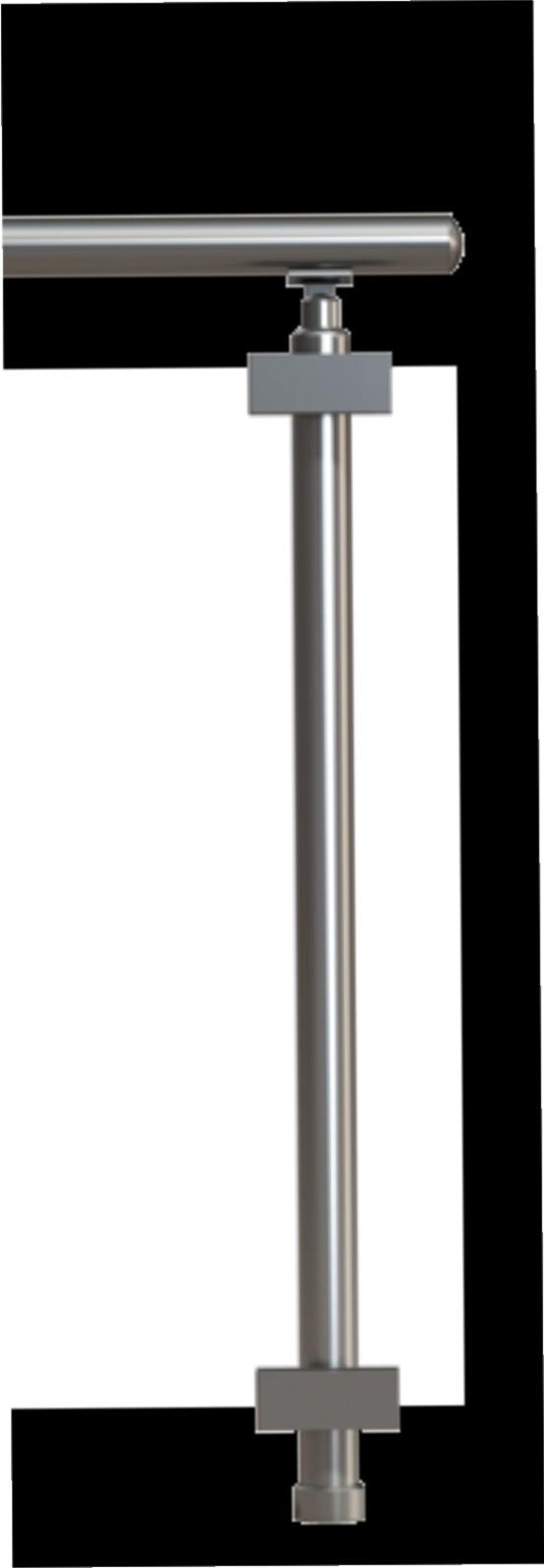

3 4 Accord Accord Παράλληλες γραμμές και λιτά δεσίματα σε πλήρη αρμονία. 4509Z 5 Parallel lines and simple mounting in total accord. Accord F Προφίλ Ø16x1.3 Profile Ø16x1.3 F F Στήριγμα κουπαστής Ø50κολόνας Ø42 (ευθεία) Ø50 Railtop support to Ø42 column (straight) 4329 Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø50 Adjustable corner Ø50 railtop connector 4437 Τελείωμα για προφίλ Ø16 Ø16 Profile end cover 4112 Πέλμα στήριξης εξωτερικό για κολόνα Ø42 External support foot for Ø42 column 4312 Σύνδεσμος κολόνας F50- με προφίλ Ø16 Ø16 Profile connector to F50- column

4 6 Accord Accord Παράλληλες γραμμές και λιτά δεσίματα σε πλήρη αρμονία. 4509Z 7 Parallel lines and simple mounting in total accord. Accord F Προφίλ Ø16x1.3 Profile Ø16x Στήριγμα κουπαστής Ø50 - κολόνας Ø42 (ευθεία) Railtop support with column (straight) 4219 Γωνιακός σύνδεσμος 90 κουπαστών Ø50 Ø50 Railtop connector 90 F F Σύνδεσμος 90 για προφίλ Ø16 Ø16 Profile connector Σύνδεσμος 135 για προφίλ Ø16 Ø16 Profile connector Πέλμα στήριξης για κολόνα Ø42 Support foot for F50- column

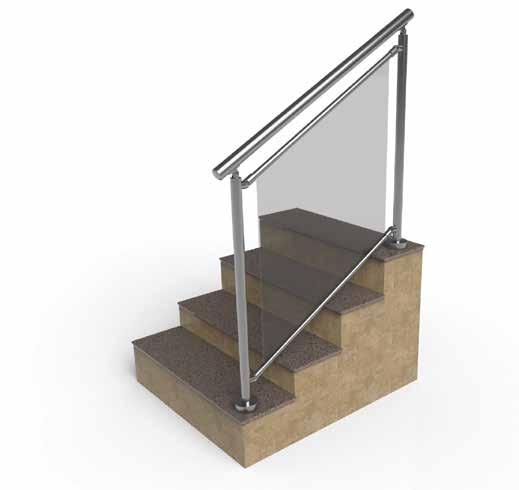

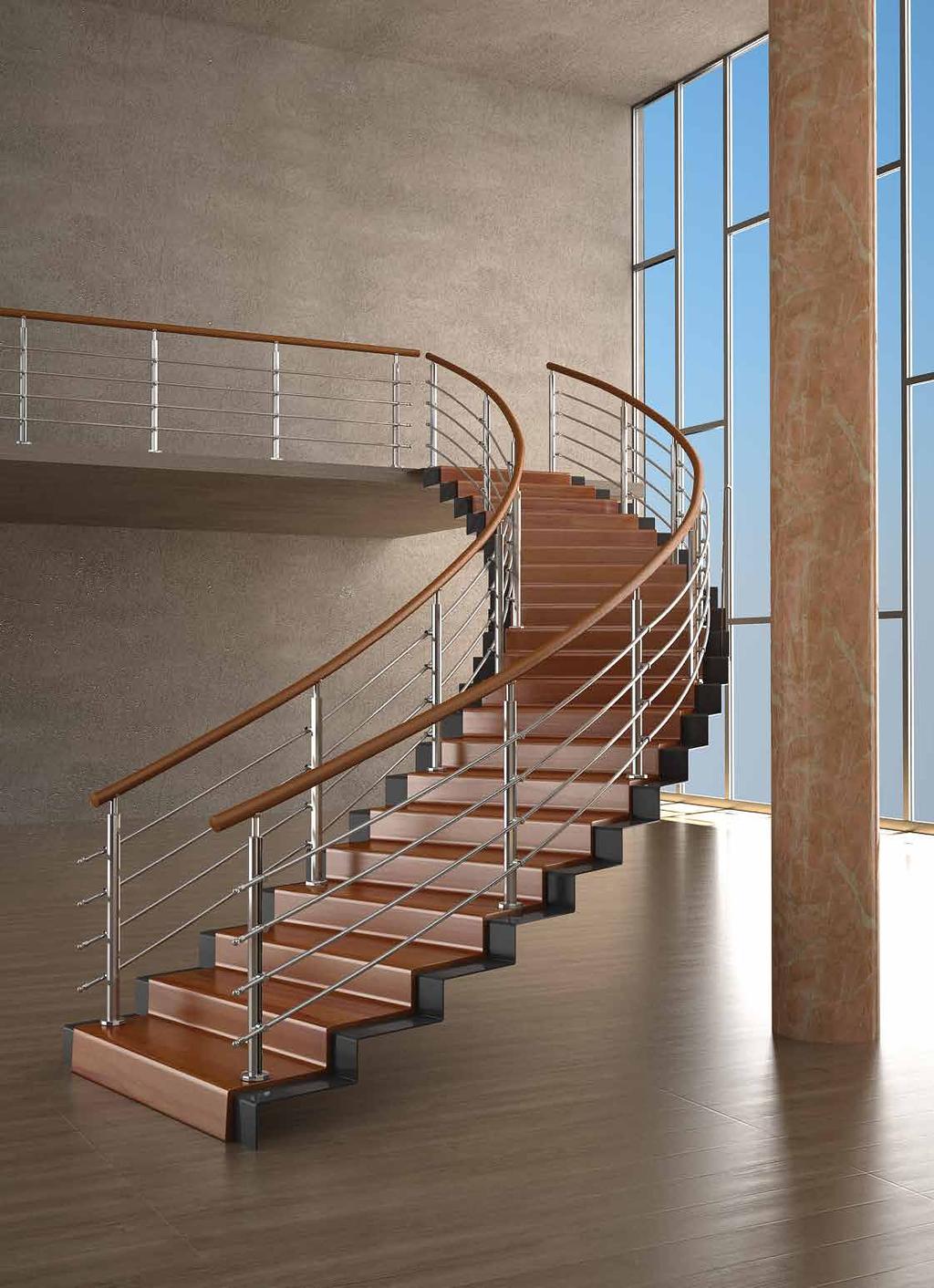

5 4316 F F50-8 Accord Accord 4112 Ειδικά σχεδιασμένα εξαρτήματα επιτρέπουνspecially designed accessories, allow την εφαρμογή του σχεδίου Accord σε κάθε application of the Accord design on any τύπο σκάλας, εσωτερική ή εξωτερική. type of staircase, indoor or outdoor Στήριγμα κουπαστής Ø50 κολόνας Ø42 (σκάλα) Ø50 Railtop support to Ø42 column stairs 4312 Σύνδεσμος κολόνας F50 με προφίλ Ø16 Ø16 Profile connector to F50- column 4112 Πέλμα στήριξης εξωτερικό για κολόνα Ø42 External support foot for Ø42 column F50- Κολόνα στήριξης Ø42 Ø42 Support column 4437 Τελείωμα για προφίλ Ø16 Ø16 Profile end cover F Προφίλ Ø16x1.3 Profile Ø16x1.3 9 Accord

6 Accord Accord Ειδικά σχεδιασμένα εξαρτήματα επιτρέπουνspecially designed accessories, allow την εφαρμογή του σχεδίου Accord σε κάθε application of the Accord design on any τύπο σκάλας, εσωτερική ή εξωτερική. type of staircase, indoor or outdoor Επιτοίχιο στήριγμα κουπαστής Wall support for railtop 4116 Στήριγμα κουπαστής Support for railtop Τάπα κουπαστής Railtop end cover Κουπαστή Ø50 Ø50 Railtop 4329 Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø50 Adjustable corner Ø50 railtop connector 11 Accord

7 12 AccordQUATTRO Accord QUATTRO Αρμονικόσυνταίριασματουκύκλουμετο τετράγωνο.τουσωληνωτούκαιτουκαρέπροφίλ. 4509Z 13 Harmonic assimilation between circle and square. Tubular and rectangular profile. AccordQUATTRO Στήριγμα κουπαστής Ø50 κολόνας Ø42 (ευθεία) Ø50 Railtop support to Ø42 column straight F50- F F Προφίλ K16x16x2 K16x16x2 Profile 4509Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι Ø50 Railtop wall cover 4444 Τάπα για προφίλ F (Κ16x16) F Profile end cover 4231 Γωνιακός σύνδεσμος 90 κουπαστών Ø50 - κολόνας Ø42 Ø50 Railtop corner connector to Ø42 column, Σύνδεσμος κολόνας F50- με προφίλ F (K16x16) εξωτερικής στήριξης F50- Column connector to F50302 profile (external support)

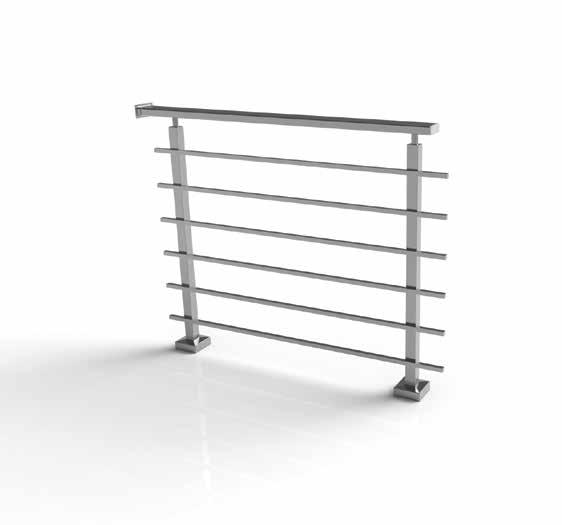

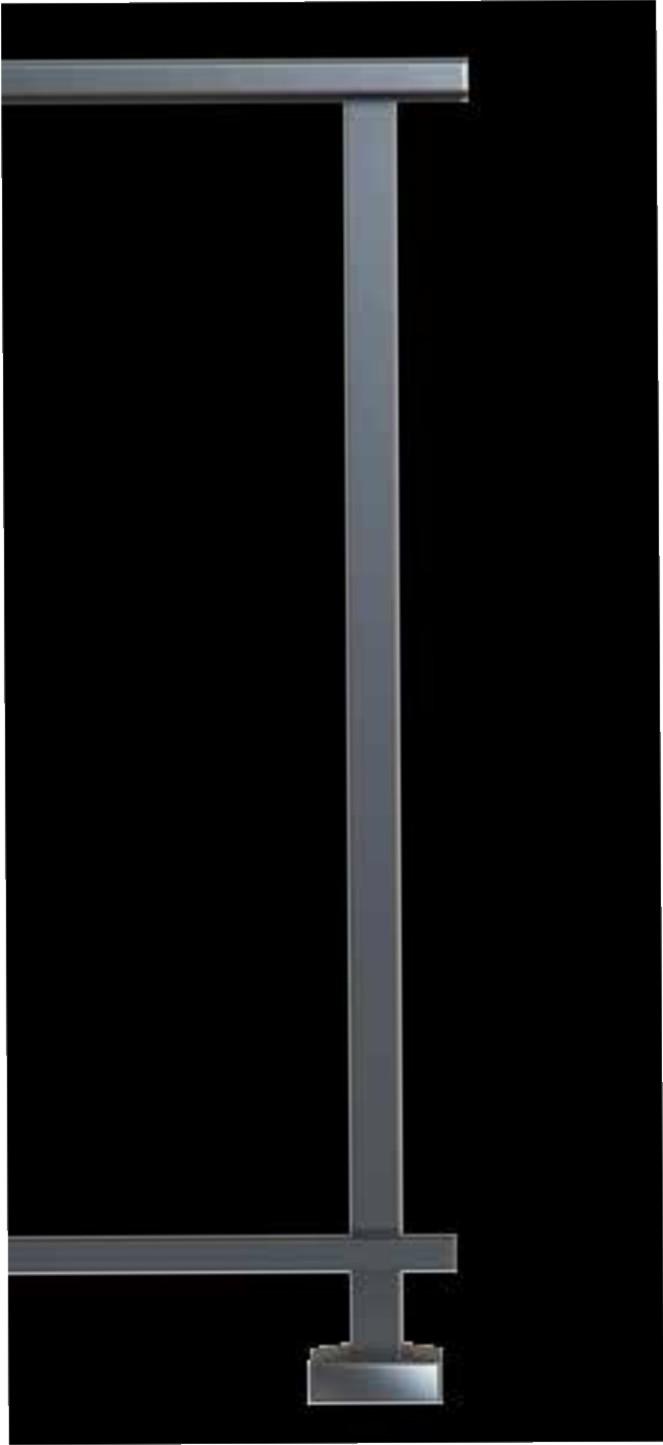

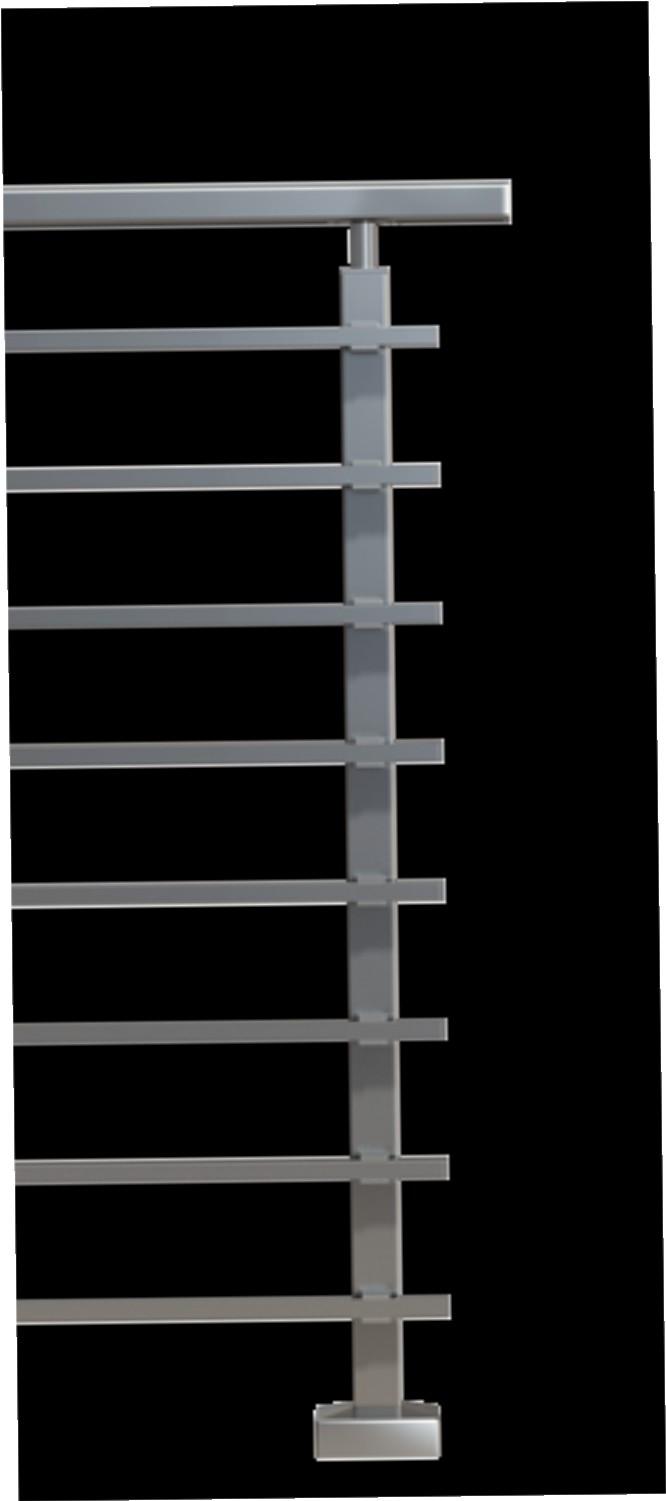

8 14 AccordSQUARE Accord SQUARE Το βασικό σχέδιο του Accord με καρέ προφίλ. 4515Z 15 Based on the Accord concept, with square profiles. F AccordSQUARE F Κολόνα στήριξης 40x40 40x40 Support column F Καπάκι κολόνας Column cover F F F F Κουπαστή 30x80 30x80 Railtop 4328 Σύνδεσμος F με F F Connector to F Πέλμα στήριξης για κολόνα 40x40 Support foot for 40x40 column F Προφίλ K16x16x2 K16x16x2 Profile 4447 Τάπα κουπαστής F F Railtop end cover

9 16 AccordXSQUARE Accord XSQUARE 17 Η κυβιστική αίσθηση του Accord Square Cubic notion of Accord Square, with με διακριτικά, μοντέρνα δεσίματα. discrete, modern connections. 4515Z F F F AccordXSQUARE F Κολόνα στήριξης 40x40 40x40 Support column 4444 Τάπα για προφίλ F (Κ16x16) F Profile end cover F Καπάκι κολόνας Column cover 4447 F Σύνδεσμος κολόνας F50-102/106 με προφίλ F (K16x16) F50-102/106 Column connector to F profile F Προφίλ K16x16x2 K16x16x2 Profile Τάπα κουπαστής F F Railtop end cover 4515Z Αρμοκάλυπτρο κουπαστής F50-201/203 F50-201/203 Railtop wall cover

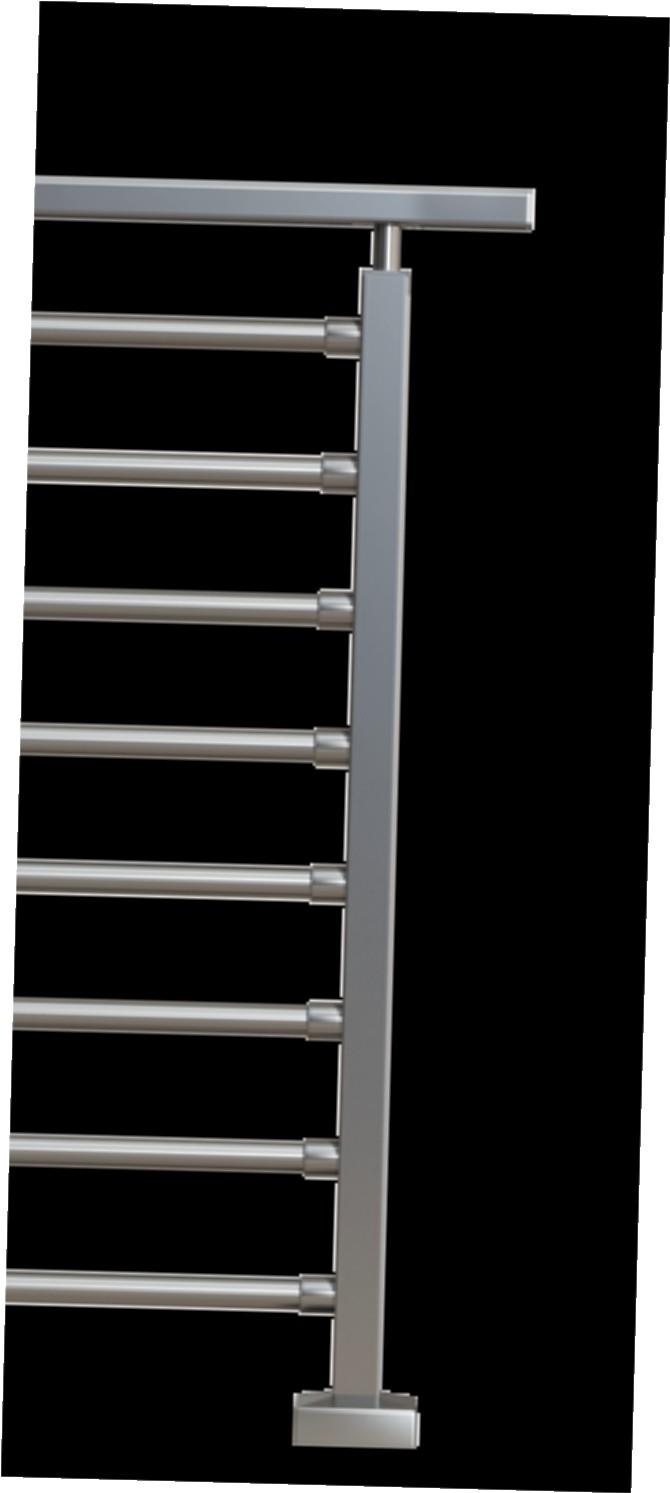

10 18 AccordSQUAREQ Accord SQUAREQ Αρμονικό συνταίριασμα του κύκλου με το τετράγωνο. Perfect combination of square and tube profiles. Δυνατότητα συνδυασμού τετράγωνης κολόνας και Simple lines in absolute accordance. κουπαστής με οριζόντια σωληνωτά προφίλ Ø16 και Ø26. Combination square columns and railtop with horizontal tubular profiles Ø16 and Ø Z F F F AccordSQUAREQ F Κολόνα στήριξης 40x40 40x40 Support column F Σύνδεσμος F με F F Connector to F Καπάκι κολόνας Column cover 4358 F Πέλμα στήριξης για κολόνα 40x40 Support foot for 40x40 column F Κουπαστή 30x80 30x80 Railtop Σύνδεσμος κολόνας F με προφίλ Ø26 Ø26 Profile connector to F column 4359 Σύνδεσμος κολόνας F με προφίλ Ø16 Ø16 Profile connector to F column

11 20 AccordTUBULAR Accord TUBULAR 21 Άψογος συνδυασμός καρέ και σωληνωτού Perfect combination of square and tube προφίλ. Λιτές γραμμές σε πλήρη συστοιχία.profiles. Simple lines in absolute accordance. 4515Z F F Κολόνα στήριξης 40x40 40x40 Support column 4244 F F AccordTUBULAR F F Προφίλ Ø26 Ø26 Profile Καπάκι κολόνας Column cover 4328 F F Κουπαστή 30x80 30x80 Railtop Σύνδεσμος F με F F Connector to F Z Αρμοκάλυπτρο κουπαστής F50-201/203 F50-201/203 Railtop wall cover 4244 Σύνδεσμος κολόνας F50-102/106 με προφίλ Ø26 (εσωτερική στήριξη) F50-102/106 Column connector to Ø26 profile (internal support)

12 F F F Κολόνα στήριξης 40x40 40x40 Support column Καπάκι κολόνας Column cover 4447 F Κουπαστή 30x80 30x80 Railtop 22 AccordTUBULAR F F F Accord TUBULAR Άψογος συνδυασμός καρέ και σωληνωτού Perfect combination of square and tube προφίλ. Λιτές γραμμές σε πλήρη συστοιχία.profiles. Simple lines in absolute accordance. F Προφίλ Ø26 Ø26 Profile 4347 Γωνιακός σύνδεσμος μεταβλητής γωνίας κουπαστών 80x30 (σκάλα) Adjustable corner 80x30 railtop connector stairs 4345 Στήριγμα κουπαστής F κολόνας F (σκάλα) F Railtop connector to F column stairs 4447 Τάπα κουπαστής F F Railtop end cover 4349 Άρθρωση κολόνας F με προφίλ Ø26 Adjustable corner Ø26 profile connector to F column 4346 Σύνδεσμος μεταβλητής γωνίας κουπαστών 80x30 (σκάλα) Adjustable corner 80x30 railtop connector stairs 23 AccordTUBULAR

13 24 AccordBLADE Accord BLADE Παράλληλες γραμμές σε ειδικά σχεδιασμένη διπλή κολόνα. 4509Z 25 Parallel lines in a specially designed double column. AccordBLADE F Προφίλ κολόνας Blade Blade column profile F Προφίλ Ø16x1.3 Ø16x1.3 Profile Στήριγμα κουπαστής έτοιμης κολόνας 4620 (σκάλα) Railtop support stairs F F Πέλμα στήριξης κολόνας F F Column support foot 4437 Τελείωμα για προφίλ Ø16 Ø16 Profile end cover 4343 Σύνδεσμος έτοιμης κολόνας 4620 με Ø16 Ready made column connector to Ø16 profile

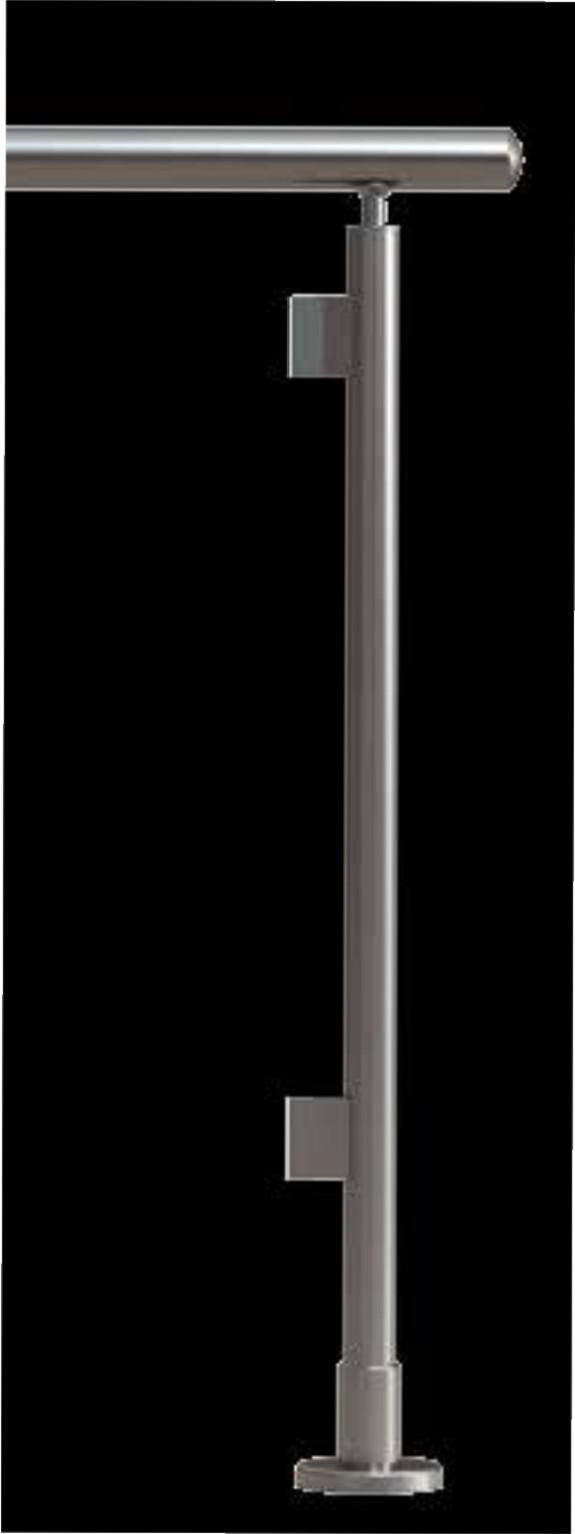

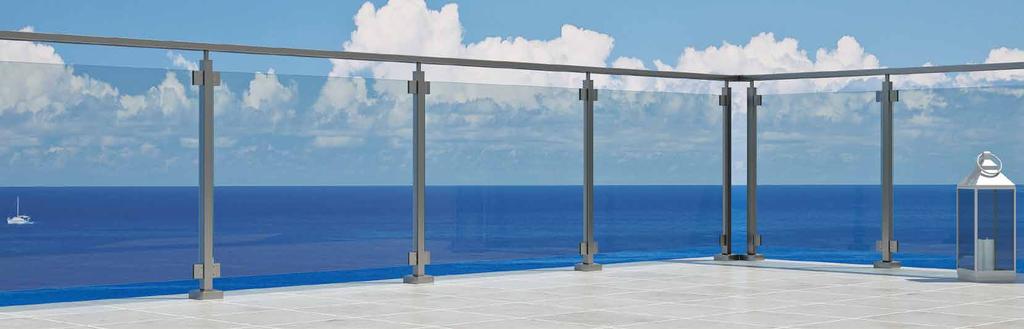

14 26 Horizon Horizon Διακριτικό, αέρινο και φίνο. Αφεθείτε στη μαγευτική θέα του ορίζοντα. Αφήστε την φαντασία σας ελεύθερη και ανεμπόδιστη. 4509Z Delicate, ethereal and subtle. Relax at 27 the magnificent view of the horizon. Let your imagination free and unobstructed. Horizon Κουπαστή Ø50 Railtop Ø Στήριγμα τζαμιού 8-10 mm Glass support 8-10mm F50- F Κολόνα στήριξης Ø42 Ø42 Support column 4314 Στήριγμα κουπαστής Ø50 κολόνας Ø42 (ευθεία) Ø50 Railtop support to Ø42 column straight 4509Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι Ø50 Railtop wall cover 4112 Πέλμα στήριξης εξωτερικό για κολόνα Ø42 External support foot for Ø42 column

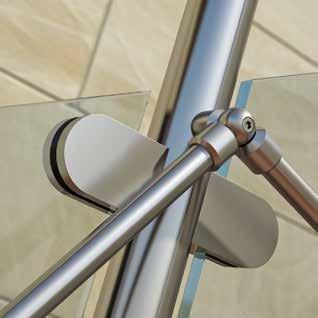

15 28 HorizonX-RAIL Horizon X-RAIL Αριστοκρατική πολυτέλεια. Prestigious luxury. Beautifully Αριστοτεχνικό δέσιμο που στοχεύει τον crafted mounting, targeting towards ορίζοντα. Ένα πραγματικό στολίδι. the horizon. A real ornament. 4509Z F50-29 HorizonX-RAIL 4312 F Προφίλ Ø16x1.3 Ø16x1.3 Profile 4168 Στήριγμα τζαμιού 8-10 mm Glass support 8-10mm 4314 Στήριγμα κουπαστής Ø50 κολόνας Ø42 (ευθεία) Ø50 Railtop support to Ø42 column straight 4322 F Ροζέτα Ø τζαμιού Ø Glass rosette 4322 Σύνδεσμος ροζέτας τζαμιού με προφίλ Ø16 Glass rossete connector to Ø16 profile 4323 Σύνδεσμος μεταβλητής γωνίας προφίλ Ø16 κολόνα F50- (ασφάλεια τζαμιού) Adjustable corner connector Ø16 profile to F50- column

16 F F50- F Κολόνα στήριξης Ø42 Ø42 Support column Πέλμα στήριξης εξωτερικό για κολόνα Ø42 External support foot for Ø42 columnto F50- column 30 HorizonX-RAIL 4112 Horizon X-RAIL Αριστοκρατική πολυτέλεια. Prestigious luxury. Beautifully Αριστοτεχνικό δέσιμο που στοχεύει τον crafted mounting, targeting towards ορίζοντα. Ένα πραγματικό στολίδι. the horizon. A real ornament INOX Στήριγμα τζαμιού 6-8 mm κολόνας Ø42 INOX Glass support 6-8 mm for Ø42 column 4611 Ροζέτα Ø τζαμιού Ø Glass rosette Ενδοδαπέδιο στήριγμα για κολόνες F50-/101/103/107 Infloor support for F50-/101/103/107 columns INOX Στήριγμα τζαμιού 8-10 mm κολόνας Ø42 INOX Glass support 8-10 mm for Ø42 column 4329 Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø50 Adjustable corner Ø50 railtop connector 4316 Στήριγμα κουπαστής Ø50 - κολόνας Ø42 (σκάλα) Ø50 Railtop support to Ø42 column stairs 4312 Σύνδεσμος κολόνας F50- με προφίλ Ø16 Ø16 Profile connector to F50- column 31 HorizonX-RAIL

17 Horizon SQUARE X-RAIL Το βασικό σύστημα Horizon Χ-Rail σε συνδυασμό The base system Horizon X-Rail in conjunction με τετράγωνους όγκους. Ένα πραγματικό with square blocks. The harmony of austere στολίδι. Η αρμονία των λιτών γραμμών και lines and unique view on the terrace. της μοναδική θέα για την βεράντα σας. 32 HorizonSQUAREX-RAIL 4515Z 33 HorizonSQUAREX-RAIL F F F F Κολόνα στήριξης 40x40 40x40 Support column F Καπάκι κολόνας Column cover 4193 Στήριγμα τζαμιού 8-10mm για κολόνα F50-102/106 Single glass support 8-10mm for F50-102/106 columns 4359 Σύνδεσμος κολόνας F με προφίλ Ø16 Ø16 Profile connector to F column 4122 F F Κουπαστή 30x80 30x80 Railtop Σύνδεσμος μεταβλητής γωνίας F50-201/203 Adjustable corner F50-201/203 railtop connector 4360 Σύνδεσμος μεταβλητής γωνίας προφίλ Ø16 - κολόνας F Adjustable corner Ø16 profile connector to F column

18 Horizon QUATTRO 34 HorizonQUATTRO Παραλλαγή στο βασικό σχέδιο με καρέ προφίλ. Απέραντη θέα και σύγχρονος σχεδιασμός. 4515Z A different version of the main design, with square profiles. Limitless view and modern design. 35 HorizonQUATTRO F F F F Κολόνα στήριξης 40x40 40x40 Support column 4193 F Στήριγμα τζαμιού 8-10mm για κολόνα F50-102/106 Single glass support 8-10mm for F50-102/106 columns F Σύνδεσμος μεταβλητής γωνίας F50-201/203 Adjustable corner F50-201/203 railtop connector Καπάκι κολόνας Column cover Κουπαστή 30x80 30x80 Railtop 4328 Σύνδεσμος F με F F Connector to F Πέλμα στήριξης για κολόνα 40x40 Support foot for 40x40 column

19 36 Horizon MAX Συνδυασμός στρογγυλής κολόνας με διπλό στηρίγματα τζαμιού που συνθέτουν ένα αέρινο σύνολο. Ακόμα περισσότερη θέα. Δυνατότητα στήριξης τζαμιού μεγαλύτερο του ενός μέτρου. HorizonMAX 4509Z Combination round column with double glass support that make it an airy ensemble. Even more views. Ability to support glass more than one meter F Κολόνα στήριξης Ø42 Ø42 Support column F F HorizonMAX F Γωνιακός σύνδεσμος 90 κουπαστών Ø50 Ø50 Railtop connector 90 Καπάκι κολόνας Column cover Στήριγμα κουπαστής Ø50 κολόνας Ø42 (σκάλα) Ø50 Railtop support to Ø42 column stairs 4219 Κουπαστή Ø42 Ø42 Railtop 4510 Αρμοκάλυπτρο κολόνας Ø42 Ø42 Column cover 4167 Ενδοδαπέδιο στήριγμα για κολόνες F50-/101/103/107 Infloor support for F50-/101/103/107 columns 4195 Διπλό στήριγμα τζαμιού mm κολόνας Ø42 Double glass support mm for Ø42 column

20 38 HorizonU-RAIL Horizon U-RAIL Η απόλυτη συμμετρία. Η αρμονία των λιτών Absolute symmetry. Fine line γραμμών που δημιουργούν μια υπέροχη harmony creates a wonderful frame κορνίζα για τη μοναδική θέα της βεράντας σας. for your own balcony view. 4509Z F HorizonU-RAIL F50- Κολόνα στήριξης Ø42 Ø42 Support column 4225 Σύνδεσμος κολόνας F50- με προφίλ Ø26 εσωτερικής στήριξης F50- Column to Ø26 connector (internal support) 4252 Σύνδεσμος κολόνας F50- με προφίλ Ø26 F50- Column connector to Ø26 profile F F Οδηγός για τζάμι Rail for glass 4314 Στήριγμα κουπαστής Ø50 κολόνας Ø42 (ευθεία) Ø50 Railtop support to Ø42 column straight 4509Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι Ø50 Railtop wall cover 4231 Γωνιακός σύνδεσμος 90 κουπαστών Ø50 - κολόνας Ø42 Ø50 Railtop corner connector to Ø42 column, 90

21 4316 F F50- Κολόνα στήριξης Ø42 Ø42 Support column Κουπαστή Ø42 Ø42 Railtop F Οδηγός για τζάμι Rail for glass 40 HorizonU-RAIL 4335 F Horizon U-RAIL Η απόλυτη συμμετρία. Η αρμονία των λιτών Absolute symmetry. Fine line γραμμών που δημιουργούν μια υπέροχη harmony creates a wonderful frame κορνίζα για τη μοναδική θέα της βεράντας σας. for your own balcony view Στήριγμα κουπαστής Ø50 κολόνας Ø42 (σκάλα) Ø50 Railtop support to Ø42 column stairs 4225 Σύνδεσμος κολόνας F50- με προφίλ Ø26 εσωτερικής στήριξης F50- Column to Ø26 connector (internal support) 4121 Πέλμα στήριξης για κολόνα Ø42 Support foot for Ø42 column 4252 Σύνδεσμος κολόνας F50- με προφίλ Ø26 F50- Column connector to Ø26 profile Τάπα κουπαστής Railtop end cover 4335 Άρθρωση κολόνας F50- με προφίλ Ø26 Adjustable corner Ø26 profile connector to F50- column 41 HorizonU-RAIL

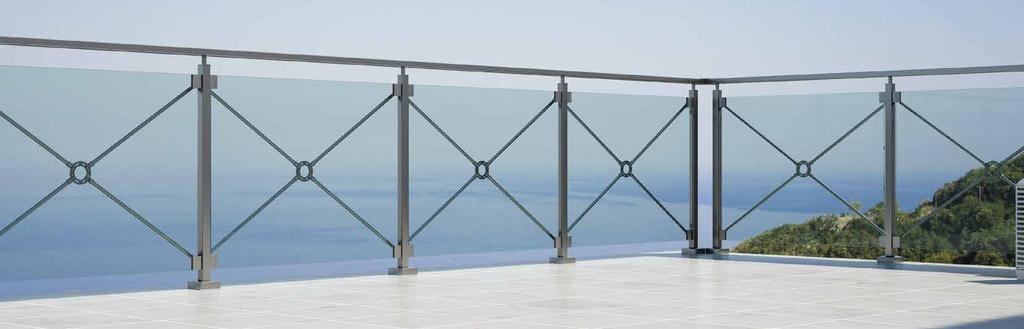

22 Horizon H-RINGS 42 HorizonH-RINGS Κρεμαστές διαφάνειες και ομόκεντροι δίσκοι, Hanging transparencies and concentric rings, δίνουν την αίσθηση απόλυτης συμμετρίας. offer an aesthesis of absolute symmetry. Αυτή είναι η τεχνολογία του Horizon H-rings. This is Horizon H-rings technology. 4509Z 4179 F F HorizonH-RINGS 4181 F Κολόνα στήριξης Ø50 Ø50 Support column F Στήριγμα κουπαστής κολόνα F Railtop support to F column 4182 Στήριγμα τζαμιού 8-10mm διπλό κολόνας Ø50 Double glass support 8-10 mm for Ø50 column Καπάκι κολόνας Column cover Στήριγμα τζαμιού 8-10 mm μονό κολόνας Ø50 Single glass support 8-10 mm for Ø50 column 4219 Γωνιακός σύνδεσμος 90 κουπαστών Ø50 Ø50 Railtop connector Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι Ø50 Railtop wall cover

23 Horizon FRAME 44 HorizonFRAME Απέραντη θέα και μοντέρνος σχεδιασμός σε πλήρη αρμονία. 4515Z F F Limitless view and modern design in absolute accordance. HorizonFRAME 4451 F F Διαιρούμενη κουπαστή 30x80 Dividable railtop 30x80 F Καπάκι κουπαστής 30x80 Railtop cover 30x80 F Οδηγός τζαμιού 10-12mm και προφίλ F Rail for glass 10-12mm and profile F Πέλμα στήριξης για κολόνα 40x40 Support foot for 40x40 column F50-3Κ19 Καπάκι οδηγού Rail cover 4122 F F50-3K F Κολόνα στήριξης 40x40 40x40 Support column 4477 Τάπα οδηγού F F Rail end cover 4332 Σύνδεσμος μεταβλητής γωνίας F50-201/203 Adjustable corner F50-201/203 railtop connector

24 Horizon BLADE 46 HorizonBLADE Συνδυασμόςδιπλήςκολόναςμεστηρίγματα τζαμιούπουσυνθέτουνένααέρινοσύνολο. 4509Ζ 47 Combinationofspecialydesigneddouble columnwithglasssupportsforadelicateresult. HorizonBLADE F Προφίλ κολόνας Blade Blade column profile Στήριγμα κουπαστής έτοιμης κολόνας 4620 (σκάλα) Railtop support stairs 4146 Στήριγμα τζαμιού 8-10 mm, μονό έτοιμης κολόνας 4620 Single glass support 8-10 mm for 4620 column F Κουπαστή Ø50 Ø50 Railtop Tο σύστημα διατίθεται και με έτοιμη μονταρισμένη κολόνα σε τρία διαφορετικά ύψη 50, 90, cm Πέλμα στήριξης κολόνας F F Column support foot 4147 Στήριγμα τζαμιού 8-10 mm διπλό, έτοιμης κολόνας 4620 Double glass support 8-10 mm for 4620 column

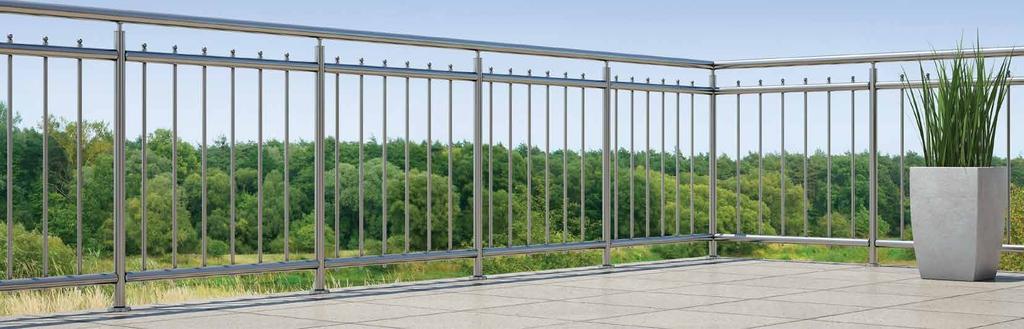

25 Vertical Όπου το μοντέρνο συναντά το κλασσικό. Απλά αφεθείτε στον δυναμικό συνδυασμό του! 48 Vertical 4509Z 49 Where the modern meets the classic. Simply enjoy the dynamic combination! Vertical F F50- F Προφίλ Ø16x1.3 Profile Ø16x F50- F50- Κολόνα στήριξης Ø42 Ø42 Support column Σύνδεσμος κολόνας F50- με προφίλ Ø16 Ø16 Profile connector to F50- column 4224 Σύνδ. κολόνας-κολόνας F50- (κάθετη ένωση) F50- Column connector (vertical connection)

26 Vertical-R 50 Vertical-R Μια ακόμη εναλλακτική πρόταση για One more alternative solution τους λάτρεις του κλασσικού. Διακριτκήfor the lovers of classic designs. πολυτέλεια σε λιτές γραμμές. Delicate luxury in fine lines. 4509Z 51 Vertical-R F F Οδηγός διάτρητος Ø26 για προφίλ F Perforated Ø26 guide for F profile 4314 Στήριγμα κουπαστής Ø50 - κολόνας Ø42 (ευθεία) Railtop support with column (straight) 4618 Ροζέτα για προφίλ Ø16 Ø16 Profile rosette F50- F F Προφίλ Ø16 με υποδοχή για βίδα Ø16 Profile C shape rod 4225 Σύνδεσμος κολόνας F50- με προφίλ Ø26 εσωτερικής στήριξης F50- Column to Ø26 connector (internal support) 4252 Σύνδεσμος κολόνας F50- με προφίλ Ø26 F50- Column connector to Ø26 profile 4231 Γωνιακός σύνδεσμος 90 κουπαστών Ø50 - κολόνας Ø42 Ø50 Railtop corner connector to Ø42 column, 90

27 Vertical-D 52 Vertical-D 53 Να πως οι όμορφες και έξυπνες παραδοσιακές Here s how beautiful and smart traditional λύσεις στα κάγκελα, μπορούν να railing solutions can satisfy today s needs. εξυπηρετήσουν τις ανάγκες του σήμερα. 4515Z F F F Vertical-D F F F F Κολόνα K12x12x2 K12x12x2 Column 4328 Σύνδεσμος F με F F Connector to F Σύνδεσμος F με F F to F connector 4515 Αρμοκάλυπτρο κουπαστής F50-201/203 F50-201/203 Railtop wall cover 4332 Σύνδεσμος μεταβλητής γωνίας F50-201/203 Adjustable corner F50-201/203 railtop connector 4447 Τάπα κουπαστής F F Railtop end cover 4514 Αρμοκάλυπτρο κολόνας F F Column cover

28 Vertical-Q 54 Vertical-Q Έξυπνο συνταίριασμα παραδοσιακούsmart match of traditional και μοντέρνου. Ένα κλασικό and modern. A classic κάγκελο σε λιτές γραμμές. railing in simple lines. 55 Vertical-Q F F Z 4451 F F Διαιρούμενη κουπαστή 30x80 Dividable railtop 30x80 F F F Καπάκι κουπαστής 30x80 Railtop cover 30x80 F Οδηγός τζαμιού 10-12mm και προφίλ F Rail for glass 10-12mm and profile F F Καπάκι οδηγού F και κουπαστής F Cover for rail F and railtop F F50-3Κ19 Καπάκι οδηγού Rail cover 4122 F F F50-3K19 F Κολόνα στήριξης 40x40 40x40 Support column 4451 Τάπα κουπαστής F F Railtop end cover 4122 Πέλμα στήριξης για κολόνα 40x40 Support foot for 40x40 column 4332 Σύνδεσμος μεταβλητής γωνίας F50-201/203 Adjustable corner F50-201/203 railtop connector

29 56 SlimLine Slim Line Η έκδοση Slim Line διαθέτει μια πιο μινιμαλιστική συμμετρική εμφάνιση που ενσωματώνεται με ευκολία σε κάθε αρχιτεκτονικό σχεδιασμό. 4520Z F Slim Line edition features a more minimalist symmetrical look incorporated in every architectural design. SlimLine F Προφίλ κουπαστής F40 Handrail profile F40 F Προφίλ Ø16x1.3 Profile Ø16x1.3 F50- F50- F Κολόνα στήριξης Ø42 Ø42 Support column 4368 Στήριγμα κουπαστής Ø40-κολόνας Ø42 Ø40 Railtop support to Ø42 column 4367 Σύνδεσμος Ø40 mm κουπαστής Connector for Ø40 mm handrail 4437 Τελείωμα για προφίλ Ø16 Ø16 Profile end cover 4112 Πέλμα στήριξης εξωτερικό για κολόνα Ø42 External support foot for Ø42 column 4312 Σύνδεσμος κολόνας F50- με προφίλ Ø16 Ø16 Profile connector to F50- column

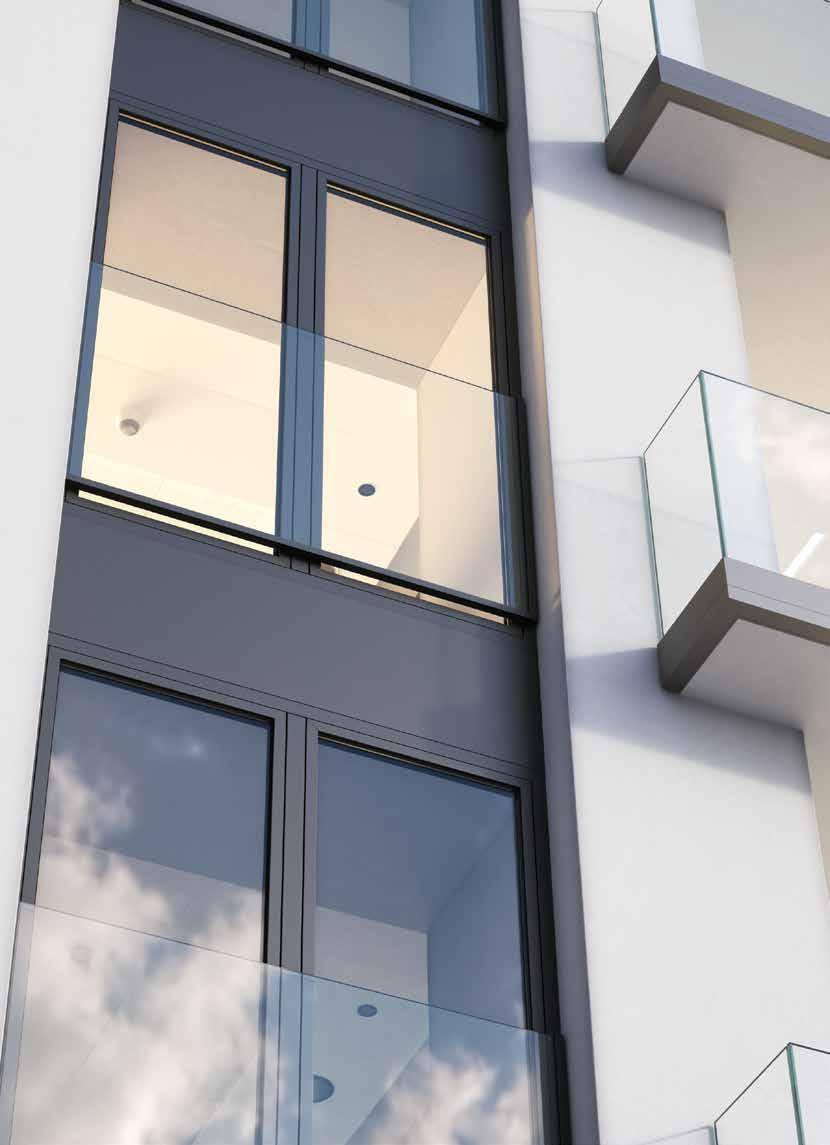

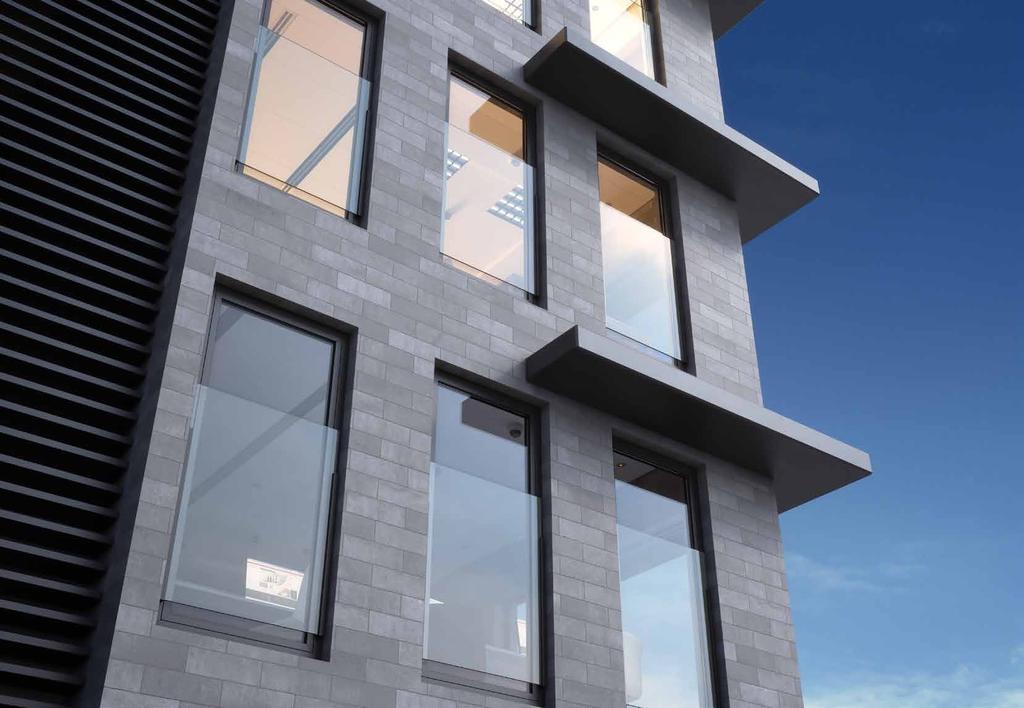

30 Classic European Τα Classic European είναι μια καθιερωμένη λύση γυάλινου κάγκελου κυρίως για εφαρμογές όπου δεν υπάρχουν διαθέσιμα μπαλκόνια. Classic European is an established glass railing solution, offering timeless balustrades to commercial or residential buildings where no balconies are available. 59 Classic European

31 72 Classic European Classic European Tα Classic European κάγκελα διακρίνονται Distinguished by timeless elegance and για την διαχρονική κομψότητα και αξιόπιστη reliable safety, Classic European railings ασφάλεια ενώ ταιριάζουν απόλυτα στις perfectly match the contemporary needs σύγχρονες ανάγκες του τελικού χρήστη. of the end user. F Οδηγός τζαμιού mm και προφίλ F Rail for glass mm and profile F Γωνία σύνδεσης F Connector for F Άνω τάπα για F και τζάμι mm Upper cap for profile F and glass mm 4971 Καλίμπρα τρυπήματος για F Holes calibre for F F50-3Κ19 Καπάκι οδηγού Rail cover 4477 Τάπα οδηγού F F Rail end cover E4912 Λάστιχο σφήνα τύπου οδηγού F για τζάμι 10 mm F rail gasket for 10 mm glass US530-1/2/3PRM Λάστιχο σφήνα οδηγού F50-319/203 για τζάμι 12 mm F50-319/203 rail gasket for 12 mm glass 61 Classic European

32 Typologies Κατασκευαστικές λεπτομέρειες Construction details Τυπολογίες κατασκευής Typologies construction 62 Τυπολογίες Τοποθετείται πλευρικά, σταθερό είτε στον τοίχο είτε στο πλαίσιο, χωρίς ορατά σημεία στερέωσης, με την επιλογή κάτω οδηγού ή/και με το γυαλί να επεκτείνεται πάνω από το πλαίσιο. US DETAIL (A) F DETAIL (B) F E4912 US530 The Classic European is placed side-mounted, fixed either on the wall or the frame, with no visible bolts and wall fixings, with the choice of a bottom rail and/or the glass extended over the frame E4912 F50-3K19 DIN x22mm ΤΑΚΑΚΙ WEDGE F50-3K19 DETAIL (C) F DETAIL (D) 4478 E4912 US530 F DETAIL (A) 500<L1<1500 mm DETAIL (A) 1500<L2<1800 mm 63 H1 A1 H1 B1 Κατασκευή Construction ΤΑΚΑΚΙ WEDGE E4912 F50-3K19 DETAIL ( Β) F50-3K19 DETAIL (C) max 80 mm max 80 mm 4259 US530 F <L2<1800 mm 500<L1<1500 mm 13 F50-3K19 DETAIL (D) DETAIL (D) F H1 A2 B2 H2 H2 Ø10mm Ø5mm 13 H1 max 80 mm max 80 mm mm < H mm 1500 mm < L mm < H mm 500 < L mm DETAIL (C) DETAIL ( Β)
