SATLOOK MICRO G2 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ. της EMITOR ΣΟΥΗΔΙΑΣ. Περιεχόμενα:

Transcript

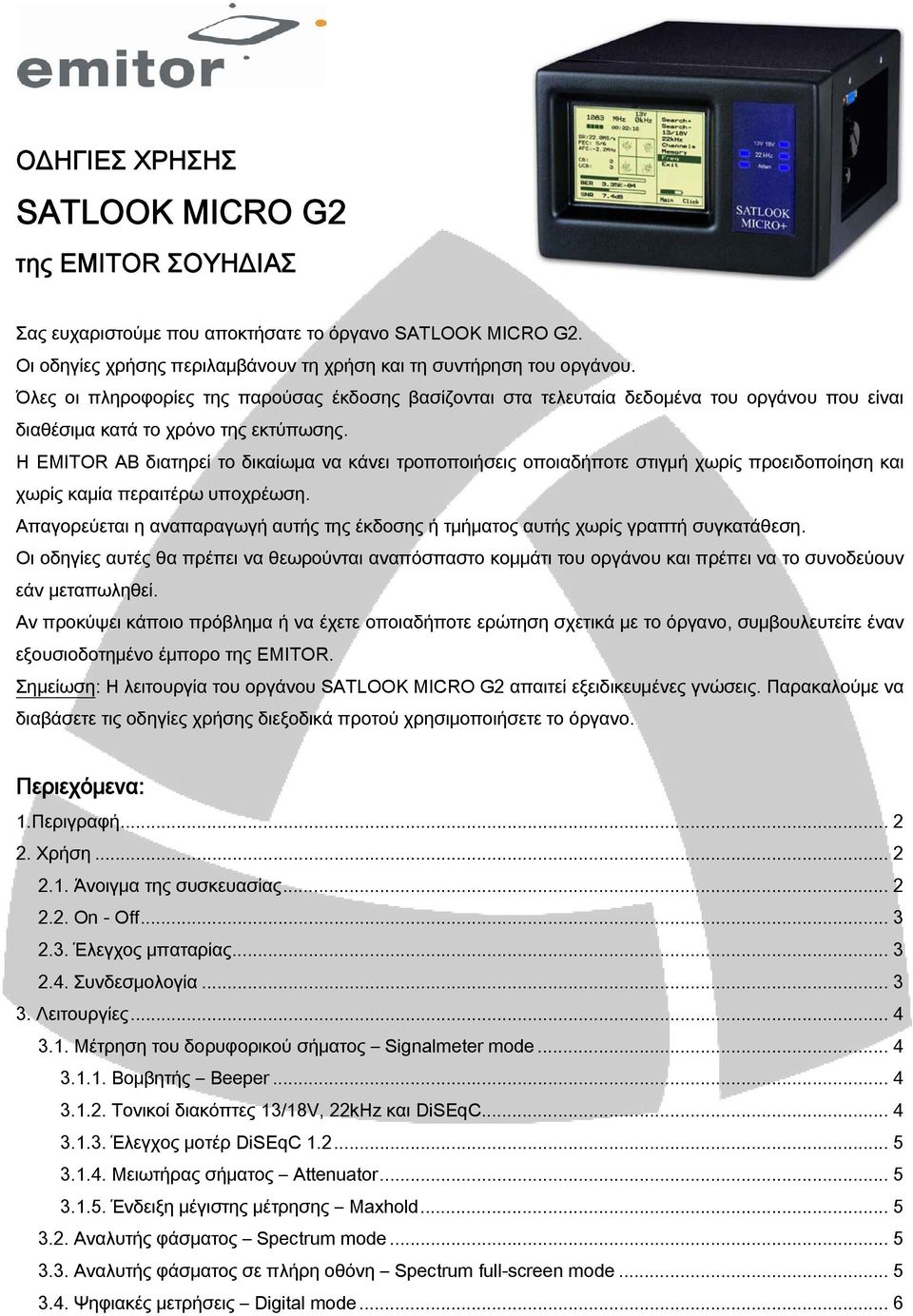

1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ SATLOOK MICRO G2 της EMITOR ΣΟΥΗΔΙΑΣ Σας ευχαριστούμε που αποκτήσατε το όργανο SATLOOK MICRO G2. Οι οδηγίες χρήσης περιλαμβάνουν τη χρήση και τη συντήρηση του οργάνου. Όλες οι πληροφορίες της παρούσας έκδοσης βασίζονται στα τελευταία δεδομένα του οργάνου που είναι διαθέσιμα κατά το χρόνο της εκτύπωσης. Η EMITOR ΑΒ διατηρεί το δικαίωμα να κάνει τροποποιήσεις οποιαδήποτε στιγμή χωρίς προειδοποίηση και χωρίς καμία περαιτέρω υποχρέωση. Απαγορεύεται η αναπαραγωγή αυτής της έκδοσης ή τμήματος αυτής χωρίς γραπτή συγκατάθεση. Οι οδηγίες αυτές θα πρέπει να θεωρούνται αναπόσπαστο κομμάτι του οργάνου και πρέπει να το συνοδεύουν εάν μεταπωληθεί. Αν προκύψει κάποιο πρόβλημα ή να έχετε οποιαδήποτε ερώτηση σχετικά με το όργανο, συμβουλευτείτε έναν εξουσιοδοτημένο έμπορο της EMITOR. Σημείωση: Η λειτουργία του οργάνου SATLOOK MICRO G2 απαιτεί εξειδικευμένες γνώσεις. Παρακαλούμε να διαβάσετε τις οδηγίες χρήσης διεξοδικά προτού χρησιμοποιήσετε το όργανο. Περιεχόμενα: 1.Περιγραφή Χρήση Άνοιγμα της συσκευασίας Οn - Off Έλεγχος μπαταρίας Συνδεσμολογία Λειτουργίες Μέτρηση του δορυφορικού σήματος Signalmeter mode Βομβητής Beeper Τονικοί διακόπτες 13/18V, 22kHz και DiSEqC Έλεγχος μοτέρ DiSEqC Μειωτήρας σήματος Attenuator Ένδειξη μέγιστης μέτρησης Maxhold Αναλυτής φάσματος Spectrum mode Αναλυτής φάσματος σε πλήρη οθόνη Spectrum full-screen mode Ψηφιακές μετρήσεις Digital mode... 6

2 3.5. Ταυτοποίηση δορυφόρου Matching mode Αναγνώριση δορυφόρου Sat-ID & NIT / Θέσεις μνήμης - Memory / Μεταφορά δεδομένων σε PC Ρυθμίσεις οργάνου - Setup Συντήρηση Τεχνικές Προδιαγραφές... 9 Το DiSEqC είναι σήμα κατατεθέν της EUTELSAT. 1.Περιγραφή Το SATLOOK MICRO G2 είναι ένα όργανο για δορυφορική τηλεόραση κατασκευασμένο στη Σουηδία. Είναι κατασκευασμένο για την ακριβή ευθυγράμμιση και ρύθμιση δορυφορικών κατόπτρων. Προορίζεται για επαγγελματική χρήση, όπου απαιτείται υψηλή ακρίβεια και συγκεκριμένες πληροφορίες. Η λειτουργία του είναι εύκολη χωρίς να απαιτείται χρήση περιττών πλήκτρων και κουμπιών. Οι βασικές λειτουργίες είναι απλές και κατανοητές και παίρνει λίγα λεπτά μόλις για να τις μάθετε. Το όργανο φέρει οθόνη LCD 3 ιντσών, η οποία δείχνει είτε την ένταση του δορυφορικού σήματος ή πληροφορίες για το ψηφιακό σήμα (ψηφιακές μετρήσεις). Το SATLOOK MICRO G2 είναι μοναδικό καθώς μπορεί να μετρήσει δορυφορικό σήμα από δύο LΝΒ ταυτόχρονα. Η ένταση του σήματος παρουσιάζεται γραφικά στην οθόνη LCD με τη μορφή θερμομετρικής κλίμακας. Επίσης παρουσιάζεται ηχητικά με τη μορφή τόνου (όσο ισχυρότερο το σήμα, τόσο υψηλότερος ο τόνος) διαμέσου του ενσωματωμένου ηχείου. Στη δεύτερη αυτή γενιά του Micro, την G2, έχει προστεθεί η δυνατότητα της εμφάνισης του δορυφορικού φάσματος (IF: Mhz) με διάφορες αναλύσεις. Αυτό επιτρέπει στον έμπειρο εγκαταστάτη την αναγνώριση του δορυφόρου που λαμβάνει. Το SATLOOK MICRO G2 εμφανίζει επίσης ψηφιακές πληροφορίες όπως το BER (bit error rate = ρυθμός λανθασμένων bit), το constellation diagram (διάγραμμα διαμόρφωσης QPSK) και το S/N (SNR signal/ noise ratίο = λόγος σήματος προς θόρυβο). Η λειτουργία NIT μπορεί να αναγνωρίσει τους διάφορους τηλεοπτικούς δορυφόρους διαβάζοντας τις πληροφορίες NIT (Network Information Τable = πίνακας πληροφοριών δικτύου) που περιέχονται στο δορυφορικό σήμα και αφορούν τους αναμεταδότες τηλεοπτικών και ραδιοφωνικών καναλιών). Το SATLOOK MICRO G2 μπορεί να αποθηκεύσει δεδομένα 100 δορυφορικών αναμεταδοτών και εύκολα να αναγνωρίσει τους λαμβανόμενους κάνοντας αναζήτηση στη μνήμη του. Η πόλωση του LΝΒ ρυθμίζεται με τόνο 13/18V και η λαμβανόμενη περιοχή σήματος (High-Low Band) με τόνο 22kHz. Οι τόνοι DiSEqC ελέγχουν όλα τα εξαρτήματα DiSEqC όπως διακόπτες, LΝΒ και μοτέρ (actuators). Η τροφοδοσία του οργάνου γίνεται από την ενσωματωμένη επαναφορτιζόμενη μπαταρία. Παρότι το όργανο έχει πολλές λειτουργίες, είναι πολύ ελαφρύ και ευέλικτο. 2. Χρήση 2.1. Άνοιγμα της συσκευασίας Ξεκινήστε με το άνοιγμα της συσκευασίας και ελέγξτε ότι τα ακόλουθα αντικείμενα περιλαμβάνονται στο κουτί: 1. το όργανο SATLOOK MICRO G2. 2

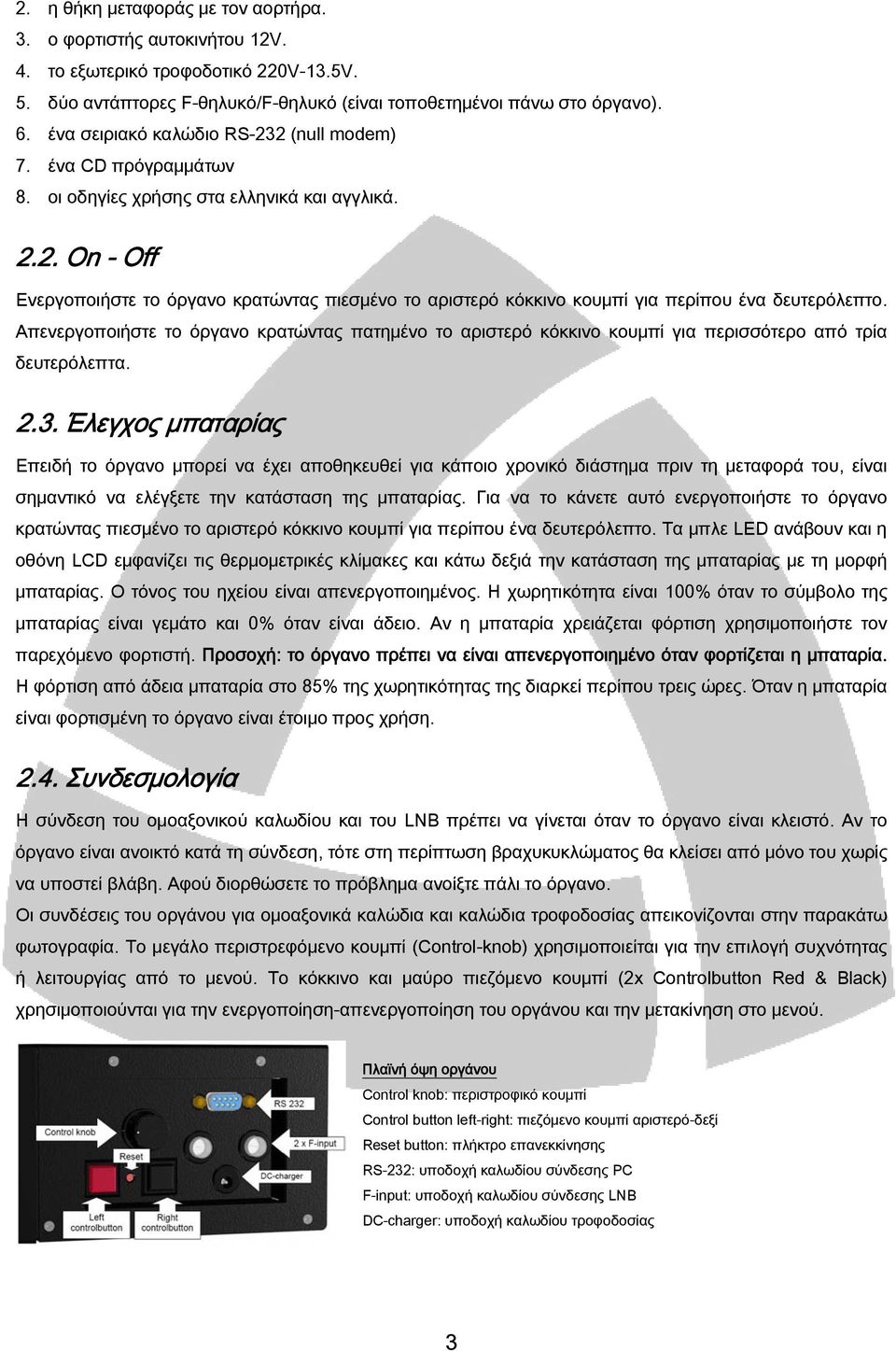

3 2. η θήκη μεταφοράς με τον αορτήρα. 3. ο φορτιστής αυτοκινήτου 12V. 4. το εξωτερικό τροφοδοτικό 220V-13.5V. 5. δύο αντάπτορες F-θηλυκό/F-θηλυκό (είναι τοποθετημένοι πάνω στο όργανο). 6. ένα σειριακό καλώδιο RS-232 (null modem) 7. ένα CD πρόγραμμάτων 8. οι οδηγίες χρήσης στα ελληνικά και αγγλικά Οn - Off Ενεργοποιήστε το όργανο κρατώντας πιεσμένο το αριστερό κόκκινο κουμπί για περίπου ένα δευτερόλεπτο. Aπενεργοποιήστε το όργανο κρατώντας πατημένο το αριστερό κόκκινο κουμπί για περισσότερο από τρία δευτερόλεπτα Έλεγχος μπαταρίας Επειδή το όργανο μπορεί να έχει αποθηκευθεί για κάποιο χρονικό διάστημα πριν τη μεταφορά του, είναι σημαντικό να ελέγξετε την κατάσταση της μπαταρίας. Για να το κάνετε αυτό ενεργοποιήστε το όργανο κρατώντας πιεσμένο το αριστερό κόκκινο κουμπί για περίπου ένα δευτερόλεπτο. Τα μπλε LED ανάβουν και η οθόνη LCD εμφανίζει τις θερμομετρικές κλίμακες και κάτω δεξιά την κατάσταση της μπαταρίας με τη μορφή μπαταρίας. Ο τόνος του ηχείου είναι απενεργοποιημένος. Η χωρητικότητα είναι 100% όταν το σύμβολο της μπαταρίας είναι γεμάτο και 0% όταν είναι άδειο. Αν η μπαταρία χρειάζεται φόρτιση χρησιμοποιήστε τον παρεχόμενο φορτιστή. Προσοχή: το όργανο πρέπει να είναι απενεργοποιημένο όταν φορτίζεται η μπαταρία. Η φόρτιση από άδεια μπαταρία στο 85% της χωρητικότητας της διαρκεί περίπου τρεις ώρες. Όταν η μπαταρία είναι φορτισμένη το όργανο είναι έτοιμο προς χρήση Συνδεσμολογία Η σύνδεση του ομοαξονικού καλωδίου και του LNB πρέπει να γίνεται όταν το όργανο είναι κλειστό. Αν το όργανο είναι ανοικτό κατά τη σύνδεση, τότε στη περίπτωση βραχυκυκλώματος θα κλείσει από μόνο του χωρίς να υποστεί βλάβη. Αφού διορθώσετε το πρόβλημα ανοίξτε πάλι το όργανο. Οι συνδέσεις του οργάνου για ομοαξονικά καλώδια και καλώδια τροφοδοσίας απεικονίζονται στην παρακάτω φωτογραφία. Το μεγάλο περιστρεφόμενο κουμπί (Control-knob) χρησιμοποιείται για την επιλογή συχνότητας ή λειτουργίας από το μενού. Το κόκκινο και μαύρο πιεζόμενο κουμπί (2x Controlbutton Red & Black) χρησιμοποιούνται για την ενεργοποίηση-απενεργοποίηση του οργάνου και την μετακίνηση στο μενού. Πλαϊνή όψη οργάνου Control knob: περιστροφικό κουμπί Control button left-right: πιεζόμενο κουμπί αριστερό-δεξί Reset button: πλήκτρο επανεκκίνησης RS-232: υποδοχή καλωδίου σύνδεσης PC F-input: υποδοχή καλωδίου σύνδεσης LNB DC-charger: υποδοχή καλωδίου τροφοδοσίας 3

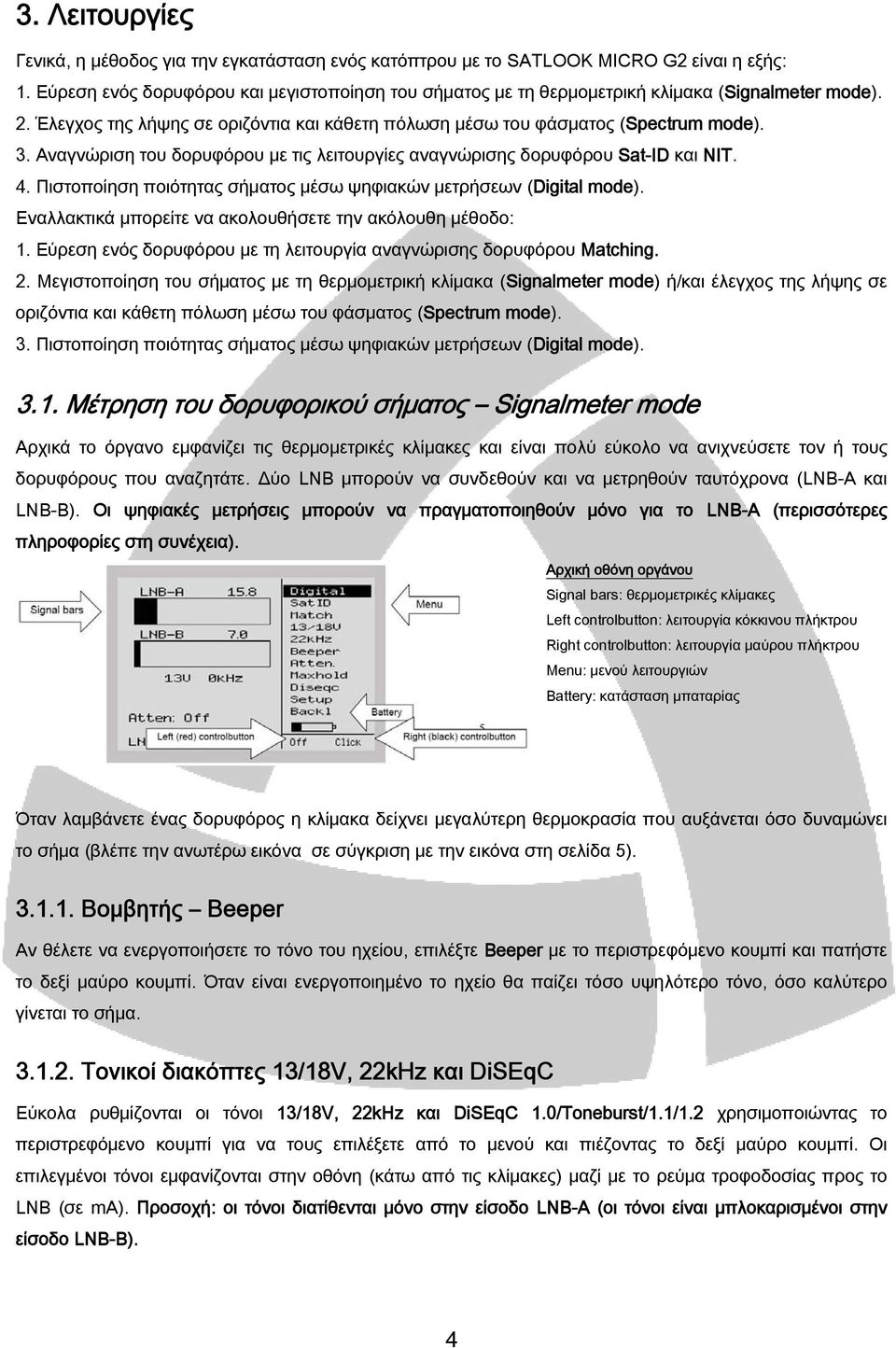

4 3. Λειτουργίες Γενικά, η μέθοδος για την εγκατάσταση ενός κατόπτρου με το SATLOOK MICRO G2 είναι η εξής: 1. Εύρεση ενός δορυφόρου και μεγιστοποίηση του σήματος με τη θερμομετρική κλίμακα (Signalmeter mode). 2. Έλεγχος της λήψης σε οριζόντια και κάθετη πόλωση μέσω του φάσματος (Spectrum mode). 3. Αναγνώριση του δορυφόρου με τις λειτουργίες αναγνώρισης δορυφόρου Sat-ID και NIT. 4. Πιστοποίηση ποιότητας σήματος μέσω ψηφιακών μετρήσεων (Digital mode). Εναλλακτικά μπορείτε να ακολουθήσετε την ακόλουθη μέθοδο: 1. Εύρεση ενός δορυφόρου με τη λειτουργία αναγνώρισης δορυφόρου Matching. 2. Μεγιστοποίηση του σήματος με τη θερμομετρική κλίμακα (Signalmeter mode) ή/και έλεγχος της λήψης σε οριζόντια και κάθετη πόλωση μέσω του φάσματος (Spectrum mode). 3. Πιστοποίηση ποιότητας σήματος μέσω ψηφιακών μετρήσεων (Digital mode) Μέτρηση του δορυφορικού σήματος Signalmeter mode Αρχικά το όργανο εμφανίζει τις θερμομετρικές κλίμακες και είναι πολύ εύκολο να ανιχνεύσετε τον ή τους δορυφόρους που αναζητάτε. Δύο LΝΒ μπορούν να συνδεθούν και να μετρηθούν ταυτόχρονα (LΝΒ-Α και LNB-B). Οι ψηφιακές μετρήσεις μπορούν να πραγματοποιηθούν μόνο για το LNB-A (περισσότερες πληροφορίες στη συνέχεια). Αρχική οθόνη οργάνου Signal bars: θερμομετρικές κλίμακες Left controlbutton: λειτουργία κόκκινου πλήκτρου Right controlbutton: λειτουργία μαύρου πλήκτρου Menu: μενού λειτουργιών Battery: κατάσταση μπαταρίας Όταν λαμβάνετε ένας δορυφόρος η κλίμακα δείχνει μεγαλύτερη θερμοκρασία που αυξάνεται όσο δυναμώνει το σήμα (βλέπε την ανωτέρω εικόνα σε σύγκριση με την εικόνα στη σελίδα 5) Βομβητής Beeper Αν θέλετε να ενεργοποιήσετε το τόνο του ηχείου, επιλέξτε Beeper με το περιστρεφόμενο κουμπί και πατήστε το δεξί μαύρο κουμπί. Όταν είναι ενεργοποιημένο το ηχείο θα παίζει τόσο υψηλότερο τόνο, όσο καλύτερο γίνεται το σήμα Τονικοί διακόπτες 13/18V, 22kHz και DiSEqC Εύκολα ρυθμίζονται οι τόνοι 13/18V, 22kHz και DiSEqC 1.0/Toneburst/1.1/1.2 χρησιμοποιώντας το περιστρεφόμενο κουμπί για να τους επιλέξετε από το μενού και πιέζοντας το δεξί μαύρο κουμπί. Οι επιλεγμένοι τόνοι εμφανίζονται στην οθόνη (κάτω από τις κλίμακες) μαζί με το ρεύμα τροφοδοσίας προς το LΝΒ (σε ma). Προσοχή: οι τόνοι διατίθενται μόνο στην είσοδο LNB-A (οι τόνοι είναι μπλοκαρισμένοι στην είσοδο LNB-B). 4

5 Έλεγχος μοτέρ DiSEqC 1.2 Μία πολύ χρήσιμη λειτουργία είναι ο έλεγχος μοτέρ DiSEqC 1.2. Επιλέξτε DiSEqC από το μενού και Motor από το υπομενού. Με τις επιλογές Go East και Go West μπορείτε να οδηγήσετε το μοτέρ και να κινήσετε το κάτοπτρο ανατολικά και δυτικά αντίστοιχα. Κατά τη διάρκεια της κίνησης μπορείτε να βλέπετε και την ένταση σήματος. Με Calibrate μπορείτε να βαθμονομήσετε το μοτέρ. Με Limits να ορίσετε το ανατολικό και δυτικό όριο (East Limit και West Limit). Με Clr. Limit να διαγράψετε τα παραπάνω όρια. Με Position να αποθηκεύσετε θέσεις του μοτέρ. Προσοχή: ο έλεγχος μοτέρ διατίθεται μόνο στην είσοδο LNB-A Μειωτήρας σήματος Attenuator Αν το εισερχόμενο σήμα είναι πολύ ισχυρό και οι θερμομετρικές κλίμακες δείχνουν μέγιστες τιμές (γεμίζουν), μειώστε το σήμα με τη λειτουργία Atten'' Ένδειξη μέγιστης μέτρησης Maxhold Αν επιλέξετε αυτή τη λειτουργία τότε το όργανο εμφανίζει σημάδι για τις μέγιστες τιμές στις κλίμακες και αλλάζει σημάδι μόνο όταν ληφθούν μεγαλύτερες τιμές. Έτσι γίνεται ευκολότερη η ευθυγράμμιση του κατόπτρου και η εύρεση του μέγιστού σήματος Αναλυτής φάσματος Spectrum mode Επιλέξτε τον αναλυτή φάσματος του οργάνου με Spectrum από το μενού. Στην οθόνη απεικονίζεται το φάσμα. Επιλέξτε Frequency για να δείτε το φάσμα σε πλήρη οθόνη. Επιλέξτε Sweep για να κάνετε zoom in-out στο φάσμα επιλέγοντας κλίμακα 1-10 (μέγιστο-ελάχιστο zoom). Επιλέξτε 13/18V για κάθετη/οριζόντια πόλωση και 22kHz on/off για Low/High Band. Επιλέξτε Offset για να ρυθμίσετε την ελάχιστη ένταση απεικόνισης των κορυφών του φάσματος. Επιλέξτε Gain για να ρυθμίσετε την ενίσχυση του λαμβανόμενου σήματος, όταν αυτό είναι αδύναμο και δεν επιτρέπει την σωστή απεικόνιση των κορυφών του φάσματος. Επιλέξτε AGC on/off για να επιλέξετε την αυτόματη ρύθμιση της ενίσχυσης του λαμβανόμενου σήματος. Επιλέξτε Analog για να επιστρέψετε στη λειτουργία μέτρησης Signalmeter mode Αναλυτής φάσματος σε πλήρη οθόνη Spectrum full-screen mode Επιλέξτε Frequency για να δείτε το φάσμα σε πλήρη οθόνη. Συντονίσετε τη συχνότητα με το περιστροφικό κουμπί. Η επιλεγμένη συχνότητα εμφανίζεται πάνω αριστερά (Marker freq.) και το εύρος φάσματος στο κάτω αριστερό και δεξί άκρο (Start/stop freq.). Στη συνέχεια επιλέξτε Digital για να δείτε τις ψηφιακές μετρήσεις για τη συχνότητα αυτή. Οθόνη πλήρους φάσματος Marker freq.: η επιλεγμένη συχνότητα Start/stop freq.: εύρος φάσματος 5

6 3.4. Ψηφιακές μετρήσεις Digital mode Επιλέξτε τις ψηφιακές μετρήσεις του οργάνου με Digital από το μενού. Εμφανίζεται η οθόνη της φωτογραφίας, στην οποία παρουσιάζονται οι ακόλουθες πληροφορίες: Οθόνη ψηφιακών μετρήσεων NIT-information: πληροφορίες δικτύου BER and SNR: Ποιότητα σήματος και λόγος σήματος-θορύβου Freq: Η συντονισμένη συχνότητα (Προσοχή: αν στις ρυθμίσεις LNB επιλέξετε IF, τότε η συχνότητα που εμφανίζεται είναι η ενδιάμεση, δηλαδή αυτή που προκύπτει αν αφαιρεθεί η συχνότητα του τοπικού ταλαντωτή, βλέπε Set LNB σελ.7). 13/18V και 0/22kHz: Οι επιλεγμένοι τόνοι (13V = κάθετη πόλωση, 18V = οριζόντια πόλωση, 0kHz = Low Band, 22kHz = High Band) Ένταση σήματος: Απεικονίζεται με 4 τετράγωνα, τα οποία γεμίζουν ανάλογα με την ισχύ του σήματος. Χρόνος κλειδώματος: Εμφανίζει το χρόνο που το όργανο λαμβάνει σταθερά την επιλεγμένη συχνότητα. Τροχιακή θέση και όνομα λαμβανόμενου αναμεταδότη/πακέτου: π.χ. 13 Ε = 13 E (Hotbird) και CYFRA+ AFC: Automatic Frequency Cοntrοl = Αυτόματη Διόρθωση Συχνότητας - το όργανο διορθώνει τη συχνότητα και εμφανίζει το offset από το κέντρο της υποφέρουσας συχνότητας. SR: Symbol rate - το όργανο εμφανίζει αυτόματα το σωστό. FEC: Forward Error Correction - το όργανο εμφανίζει αυτόματα το σωστό. CB: Corrected Bits - τα bits που έχουν διορθωθεί με αλγόριθμο Viterbi. Πρέπει να είναι όσο το δυνατόν λιγότερα. UCB: Uncorrected Blocks - τα blocks που δεν έχουν διορθωθεί. Πρέπει να είναι μηδέν. Ακόμα και πολύ μικρός αριθμός μη διορθωμένων blocks οδηγεί σε απώλεια εικόνας (μωσαϊκό). BER: Bit Error Rate = Ρυθμός λανθασμένων bits. SNR: Signal/Noise Ratίο = Λόγος σήματος προς θόρυβο. Επίσης εμφανίζεται το διάγραμμα QPSK. Όταν κάνετε εγκαταστάσεις ψηφιακών σημάτων, λάβετε υπόψη ότι: Το διάγραμμα διαμόρφωσης QPSK μοιάζει με νέφος. Απουσία σήματος θα διασπείρει το θόρυβο (νέφος) έξω από τα παράθυρα. Όσο ισχυρότερο το σήμα, τόσο πιο συγκεντρωμένο και κεντραρισμένο είναι το νέφος μέσα στα παράθυρα. Το SNR πρέπει να είναι όσο το δυνατό μεγαλύτερο. Ένα καλό σήμα πρέπει να εμφανίζει τουλάχιστον 8.0dB. Το BER πρέπει να είναι όσο το δυνατό μικρότερο. Επειδή οι τιμές είναι πολύ μικρές απεικονίζονται με τη μορφή x.xxε -xx (όπου x= 0-9), π.χ. 6.00Ε-04 = 6.00/10 4 = 6.00/10000 = Ο αριθμός x.xx αριστερά του Ε (π.χ. 7.89) πρέπει να είναι όσο το δυνατό μικρότερος, ενώ ο αριθμός xx δεξιά του Ε (π.χ. -03) πρέπει ναι είναι όσο το δυνατό μεγαλύτερος. Έτσι η τιμή 5.00Ε -05 είναι καλύτερη από 9.00Ε -04, και η τιμή 4.00Ε - 05 είναι καλύτερη από 5.00Ε -05. Γενικά είναι αποδεκτό ένα σήμα με BER τουλάχιστον x.xxε

7 NIT - Network Information Table Η λέξη searching θα εμφανιστεί δεξιά στην οθόνη μόλις βρεθεί κάποιος αναμεταδότης. Μετά από πέντε περίπου δευτερόλεπτα και αν ο δορυφόρος μεταδίδει πληροφορίες NIT, θα εμφανιστεί το όνομα και η θέση του δορυφόρου (π.χ. ASTRA 19.2Ε). Η λειτουργία Channels εμφανίζει μία λίστα των μεταδιδόμενων καναλιών τηλεόρασης και ραδιοφώνου του συγκεκριμένου αναμεταδότη Ταυτοποίηση δορυφόρου Matching mode Χρησιμοποιώντας τη λειτουργία αυτή η ευθυγράμμιση του κατόπτρου στον συγκεκριμένο δορυφόρο που ψάχνετε γίνεται πανεύκολα. Επιλέξτε Match από το κύριο μενού. Επιλέξτε το δορυφόρο που θέλετε με το περιστροφικό κουμπί. Γυρίστε το κάτοπτρο μέχρι να ακουστεί ένα μπιπ και να εμφανιστεί η ένδειξη Found που δείχνει ότι το όργανο αναγνώρισε τον επιλεγμένο δορυφόρο. Επιβεβαιώστε ότι αυτό συμφωνεί με την ένδειξη των πληροφοριών δικτύου NIT. Μεγιστοποιήστε την ένταση του λαμβανόμενου σήματος στην κλίμακα Level και την ποιότητα του σήματος στην κλίμακα SNR. Για μεγαλύτερη ακρίβεια στις μετρήσεις χρησιμοποιήστε τις λειτουργίες Signalmeter mode και Digital mode Αναγνώριση δορυφόρου Sat-ID & NIT / Θέσεις μνήμης - Memory / Μεταφορά δεδομένων σε PC Το SATLOOK MICRO G2 έχει 50 προαποθηκευμένους αναμεταδότες για τους ακόλουθους δορυφόρους: HELLAS 39 E (2 αναμεταδότες) ASTRA 28 E (3 αναμεταδότες) ASTRA 19 E (3 αναμεταδότες) HOTBIRD 13 E (3 αναμεταδότες) EUTELSAT 7 E (3 αναμεταδότες) SIRIUS 4,8 E (3 αναμεταδότες) THOR 0,8 W (3 αναμεταδότες) Το SATLOOK MICRO G2 μπορεί να καταχωρήσει στη μνήμη του τα μεμονωμένα και μοναδικά δεδομένα 100 αναμεταδοτών συνολικά. Μία αναζήτηση στη μνήμη διαρκεί δευτερόλεπτα και κάνει την αναγνώριση δορυφόρων εύκολη και αξιόπιστη. Για να αποθηκεύσετε δορυφορικούς αναμεταδότες: 1. Επιλέξτε από το μενού Digital. 2. Επιβεβαιώστε ότι έχετε συντονίσει το όργανο στο σωστό δορυφόρο και στη σωστή συχνότητααναμεταδότη. 3. Επιλέξτε Memory από το μενού. 4. Επιλέξτε Save από το μενού. 5. Επιλέξτε μία ελεύθερη θέση μνήμης με το περιστρεφόμενο κουμπί. 7

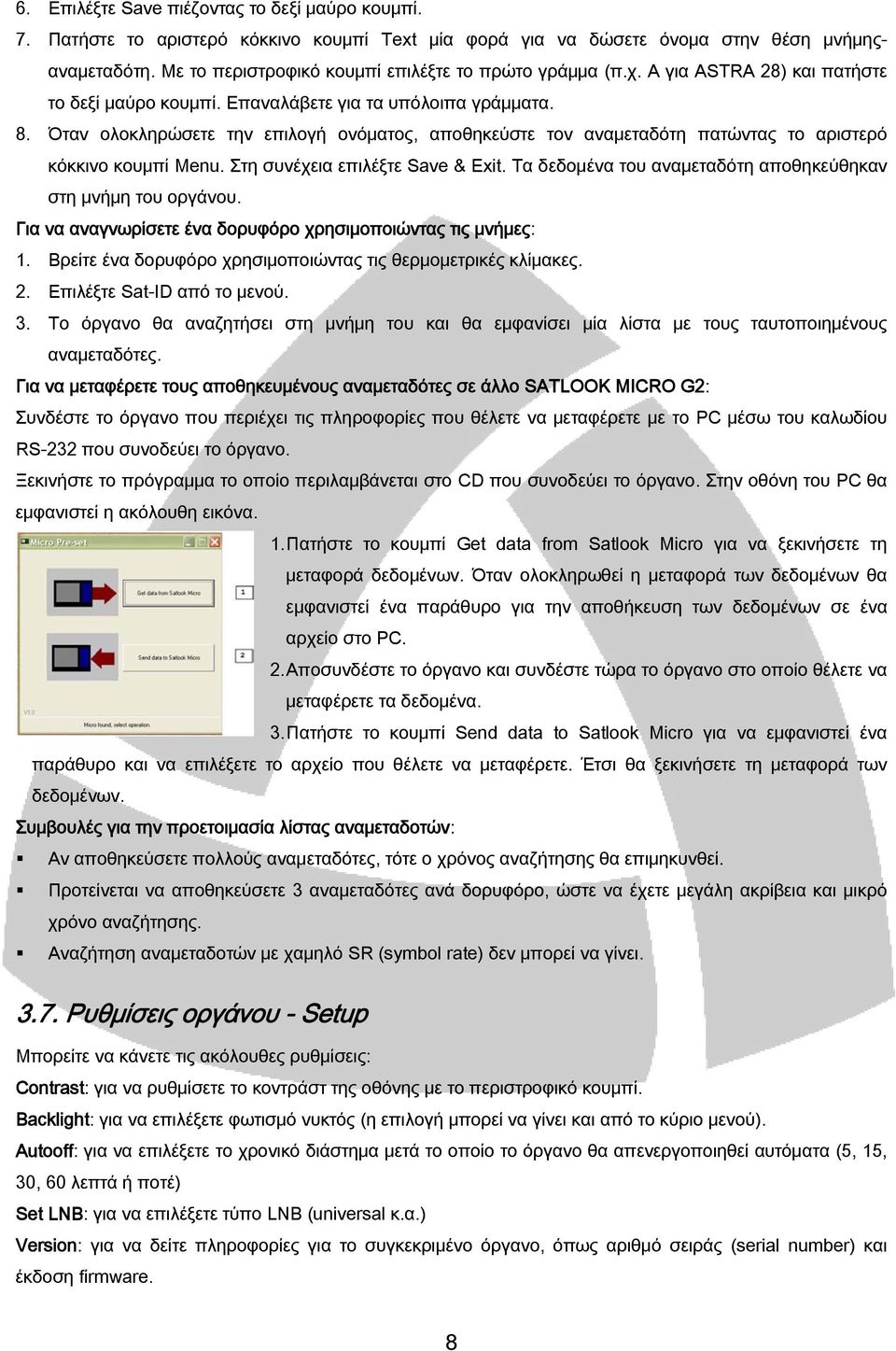

8 6. Επιλέξτε Save πιέζοντας το δεξί μαύρο κουμπί. 7. Πατήστε το αριστερό κόκκινο κουμπί Text μία φορά για να δώσετε όνομα στην θέση μνήμηςαναμεταδότη. Με το περιστροφικό κουμπί επιλέξτε το πρώτο γράμμα (π.χ. Α για ASTRA 28) και πατήστε το δεξί μαύρο κουμπί. Επαναλάβετε για τα υπόλοιπα γράμματα. 8. Όταν ολοκληρώσετε την επιλογή ονόματος, αποθηκεύστε τον αναμεταδότη πατώντας το αριστερό κόκκινο κουμπί Menu. Στη συνέχεια επιλέξτε Save & Exit. Τα δεδομένα του αναμεταδότη αποθηκεύθηκαν στη μνήμη του οργάνου. Για να αναγνωρίσετε ένα δορυφόρο χρησιμοποιώντας τις μνήμες: 1. Βρείτε ένα δορυφόρο χρησιμοποιώντας τις θερμομετρικές κλίμακες. 2. Επιλέξτε Sat-ID από το μενού. 3. Το όργανο θα αναζητήσει στη μνήμη του και θα εμφανίσει μία λίστα με τους ταυτοποιημένους αναμεταδότες. Για να μεταφέρετε τους αποθηκευμένους αναμεταδότες σε άλλο SATLOOK MICRO G2: Συνδέστε το όργανο που περιέχει τις πληροφορίες που θέλετε να μεταφέρετε με το PC μέσω του καλωδίου RS-232 που συνοδεύει το όργανο. Ξεκινήστε το πρόγραμμα το οποίο περιλαμβάνεται στο CD που συνοδεύει το όργανο. Στην οθόνη του PC θα εμφανιστεί η ακόλουθη εικόνα. 1. Πατήστε το κουμπί Get data from Satlook Micro για να ξεκινήσετε τη μεταφορά δεδομένων. Όταν ολοκληρωθεί η μεταφορά των δεδομένων θα εμφανιστεί ένα παράθυρο για την αποθήκευση των δεδομένων σε ένα αρχείο στο PC. 2. Αποσυνδέστε το όργανο και συνδέστε τώρα το όργανο στο οποίο θέλετε να μεταφέρετε τα δεδομένα. 3. Πατήστε το κουμπί Send data to Satlook Micro για να εμφανιστεί ένα παράθυρο και να επιλέξετε το αρχείο που θέλετε να μεταφέρετε. Έτσι θα ξεκινήσετε τη μεταφορά των δεδομένων. Συμβουλές για την προετοιμασία λίστας αναμεταδοτών: Αν αποθηκεύσετε πολλούς αναμεταδότες, τότε ο χρόνος αναζήτησης θα επιμηκυνθεί. Προτείνεται να αποθηκεύσετε 3 αναμεταδότες ανά δορυφόρο, ώστε να έχετε μεγάλη ακρίβεια και μικρό χρόνο αναζήτησης. Αναζήτηση αναμεταδοτών με χαμηλό SR (symbol rate) δεν μπορεί να γίνει Ρυθμίσεις οργάνου - Setup Μπορείτε να κάνετε τις ακόλουθες ρυθμίσεις: Contrast: για να ρυθμίσετε το κοντράστ της οθόνης με το περιστροφικό κουμπί. Backlight: για να επιλέξετε φωτισμό νυκτός (η επιλογή μπορεί να γίνει και από το κύριο μενού). Autooff: για να επιλέξετε το χρονικό διάστημα μετά το οποίο το όργανο θα απενεργοποιηθεί αυτόματα (5, 15, 30, 60 λεπτά ή ποτέ) Set LΝΒ: για να επιλέξετε τύπο LΝΒ (universal κ.α.) Version: για να δείτε πληροφορίες για το συγκεκριμένο όργανο, όπως αριθμό σειράς (serial number) και έκδοση fίrmware. 8

9 4. Συντήρηση Το όργανο έχει επαναφορτιζόμενη μπαταρία NiMh και είναι σημαντικό αυτή να συντηρείται. Η φόρτιση πρέπει να γίνεται με τους παρεχόμενους φορτιστές 12V, 2Α (center-pin +, σασί γείωση). Προσοχή: μη χρησιμοποιείται άλλες μεθόδους. Το όργανο μπορεί να υποστεί βλάβη ή να μειωθεί ο χρόνος ζωής του. Σημείωση: το όργανο μπορεί να χρησιμοποιηθεί για μικρά χρονικά διαστήματα με το εξωτερικό τροφοδοτικό. Το SATLOOK MICRO G2 είναι σχεδιασμένο για εξωτερική χρήση σε δύσκολες συνθήκες, αλλά δεν πρέπει να εκτίθεται σε βροχή ή χιόνι, γιατί μπορεί να υποστεί βλάβη ή να μειωθεί ο χρόνος ζωής του. 5. Τεχνικές Προδιαγραφές Εύρος συχνότητας εισόδου: ΜΗz Στάθμη σήματος εισόδου: dΒμV Αντίσταση εισόδου-εξόδου: 75 Ω με φις F Μέθοδος μέτρησης (αναλογικά): Αναλυτής φάσματος Παρουσίαση σήματος στην οθόνη LCD με τη μορφή θερμομετρικής κλίμακας Ηχητική σήμανση με βομβητή Μέθοδος μέτρησης (ψηφιακά): BER (bit error rate) S/N (signal/noise ratio) Constellation diagram (QPSK) Μέγιστη στάθμη: Μέγιστη ένδειξη στην θερμομετρική κλίμακα Λειτουργία Maxhold Μέγιστες τιμές BER, S/N, QPSK Αναγνώριση δορυφόρου: Από τις πληροφορίες NIT (με λίστες καναλιών τηλεόρασης και ραδιοφώνου) Μνήμη: 100 μνήμες για αποθήκευση αναμεταδοτών με όνομα Δεδομένα αναμεταδοτών που αποθηκεύονται: FEC. Symbol rate 13/18V, 22kHz Συχνότητα Αναζήτηση μνήμης: Το όργανο κάνει αναζήτηση και παρουσιάζει τους ταυτοποιημένους αναμεταδότες. Παρουσίαση: Σε οθόνη LCD 3 ιντσών Σύνδεση με PC: Με RS232 Τάση εξόδου: 13/18V 22kHz: On/off DiSEqC: Ver. 1.0, 1.1, Toneburst on/off Μοτέρ DiSEqC: Ενσωματωμένο positioner για DiSEqC 1.2 Μπαταρία: Επαναφορτιζόμενη 12V, 1.8Ah Χρόνος λειτουργίας: Περίπου 2 ώρες με πλήρως φορτισμένη μπαταρία Βάρος: Περίπου 1,5kg με τη μπαταρία Αξεσουάρ: Θήκη μεταφοράς Τροφοδοτικό 220V/13.5V 1.7A, Φορτιστής αυτοκινήτου 9
