ΑΝΑΒΑΘΜΙΣΗ M113 ΠΟΛΥΟΧΗΜΑ ΜΕΤΑΦΟΡΑΣ WARAN-G4. Nέα Τεχνολογία από το Flensburg

Transcript

1 ΑΝΑΒΑΘΜΙΣΗ M113 ΠΟΛΥΟΧΗΜΑ ΜΕΤΑΦΟΡΑΣ WARAN-G4 Nέα Τεχνολογία από το Flensburg

2 ΑΝΑΒΑΘΜΙΣΗ AEV WISENT Μ113EXCAVATOR ΕΚΣΚΑΦΕΑΣ AEV WISENT ΠΟΛΥΟΧΗΜΑ ΜΕΤΑΦΟΡΑΣ WARAN-G4 Η FFG ανέλαβε να εκσυγχρονίσει και να αναβαθμίσει ένα από τα πιο δημοφιλή στρατιωτικά οχήματα ( σε ολόκληρο τον κόσμο) γνωστά από τη δεκαετία του 50 ως M113. Περισσότερα από οχήματα Μ113 εκσυγχρονισμένα από την FFG χρησιμοποι- ούνται ήδη παγκοσμίως πληρώντας τις προδιαγραφές STANAG του ΝΑΤΟ, φτάνο- ντας στο επίπεδο θωράκισης H FFG προσφέρει μια εκτεταμένη γκάμα υπηρεσιών διαχείρισης υλικού, βάσει των δικών σας αναγκών: Ανάπτυξη Εκπαίδευση Κατασκευή Μεταποίηση Διαχείριση στόλου Επισκευές Υποστήριξη on site Τεχνική τεκμηρίωση Διαχείριση υλικού ανταλλακτικών Με προσιτά πακέτα αναβάθμισης, σε σχέση με τις δυνατότητες και τα υψηλά στάνταρ ποιότητας που η FFG εγγυάται, το Μ113 και το WARAN-G4, αποτελούν χαρακτη- ριστικό παράδειγμα πρακτικής, αποτελεσματικής καινοτομίας και τεχνολογίας που ανταποκρίνεται απόλυτα στις υψηλές απαιτήσεις του 21ου αιώνα.

3 ΑΝΑΒΑΘΜΙΣΗ Μ113 Το σχέδιο εκσυγχρονισμού του M113 Η τεχνολογική σχεδίαση του αμερικάνικου Μ113 έχει τις ρίζες της στη δεκαετία του 50. Εκδόσεις αυτών των εμπορικών οχημάτων συναντώνται σε ολόκληρο τον κόσμο και πλέον οχήματα Μ113 έχουν κατασκευαστεί και χρησιμοποιούνται σε περισσότερες από 40 χώρες. Ήδη από τη δεκαετία του 80, η FFG άρχισε σταδιακά να βελτιώνει το Μ113. Η προσαρμοστικότητα του μοντέλου έδωσε την ευκαιρία στην FFG να αναπτύξει διάφορες λύσεις εκσυγχρονισμού του Μ113 στο πλαίσιο συγκεκριμένων προφίλ απαιτήσεων. Τα υπάρχοντα κιτ ενσωμάτωσης μπορούν ακόμη να χρησιμοποιηθούν. Αυτές οι αρχές θέτουν τις βάσεις για τη μετατροπή του Μ113 σε ένα σύγχρονο όχημα, ικανό να αντεπεξέλθει στις σημερινές απαιτήσεις. Περισσότερα από οχήματα Μ113, εκσυγχρονισμένα από την FFG, χρησιμοποιούνται από τις Ομοσπονδιακές Ένοπλες Δυνάμεις της Γερμανίας, αλλά και από τη Δανία, τη Νορβηγία και την Αυστραλία.

4 ΑΝΑΒΑΘΜΙΣΗ Μ113 Το σχέδιο εκσυγχρονισμού του M113 Τεχνικά χαρακτηριστικά G3/Διαχείριση Επέκταση της διάρκειας ζωής M113-G2 Προκειμένου το Μ113 να γίνει πιο ασφαλές και να αυξηθεί η εργονομία της θέσης του οδηγού, έχουν ληφθεί τα ακόλουθα μέτρα εκσυγχρονισμού: Διαχωρισμός της λειτουργίας των συστημάτων διεύθυνσης και πέδησης Υδραυλικό σύστημα πέδησης δύο κύκλων με χειρόφρενο Υδραυλικό σύστημα διεύθυνσης Ενίσχυση του συστήματος μετάδοσης ισχύος Επανασχεδίαση της θέσης του οδηγού Αυτά τα μέτρα εκσυγχρονισμού καθιστούν το Μ113 ικανό να αντεπεξέλθει στις σημερινές απαιτήσεις. Επέκταση της διάρκειας ζωής M113-G3 Εκτός από την οδηγική ασφάλεια, το G3 αυξάνει την κινητικότητα μέσω του ακόλουθου εξοπλισμού: Κινητήρας EURO III Αυτόματο κιβώτιο ταχυτήτων Υδραυλικό σύστημα πέδησης δύο κύκλων και χειρόφρενο Τροποποιημένο σύστημα ψύξης Ενίσχυση του συστήματος μετάδοσης ισχύος Επανασχεδίαση της θέσης του οδηγού Φυσικά, ως ένα σύγχρονο όχημα μεταφοράς, διατίθεται και με κινητήρα EURO III. Προαιρετικός εξοπλισμός M113 Στο πνεύμα της αρθρωτής κατασκευαστικής φιλοσοφίας του σχεδίου εκσυγχρονισμού της εταιρείας μας, διατίθενται διάφορες επιλογές: Διευρυμένος σκελετός οχήματος Ανυψωμένη οροφή Βαλλιστική προστασία Προστασία από νάρκες Σταθμός όπλων Σύστημα πυρόσβεσης Σύστημα εκτόξευσης βομβίδων καπνού Σύστημα προστασίας NBC Σύστημα ψύξης καμπίνας Σύστημα πλοήγησης Κάμερα προβολής πίσω όψης Τεχνικά χαρακτηριστικά M113-G3/Διαχείριση Γενικές πληροφορίες Μικτό βάρος οχήματος: 15,0 Τ Απόβαρο: 10,6 Τ Ωφέλιμο φορτίο: μέχρι 4,4 Τ (ανάλογα με το επίπεδο προστασίας) Ωφέλιμος όγκος: 8,3 m 3 Ιπποδύναμη κινητήρα: 220 kw Μέγιστη ταχύτητα: 60 km/h (προαιρετικά 65 km/h) Εμβέλεια: 570 km Προστασία από νάρκες: Αντιαρματικές νάρκες (Α/Τ), εκρηκτικά διαμορφούμενες νάρκες (EFP) Βαλλιστική προστασία: Dragonov, Βαριά πολυβόλα

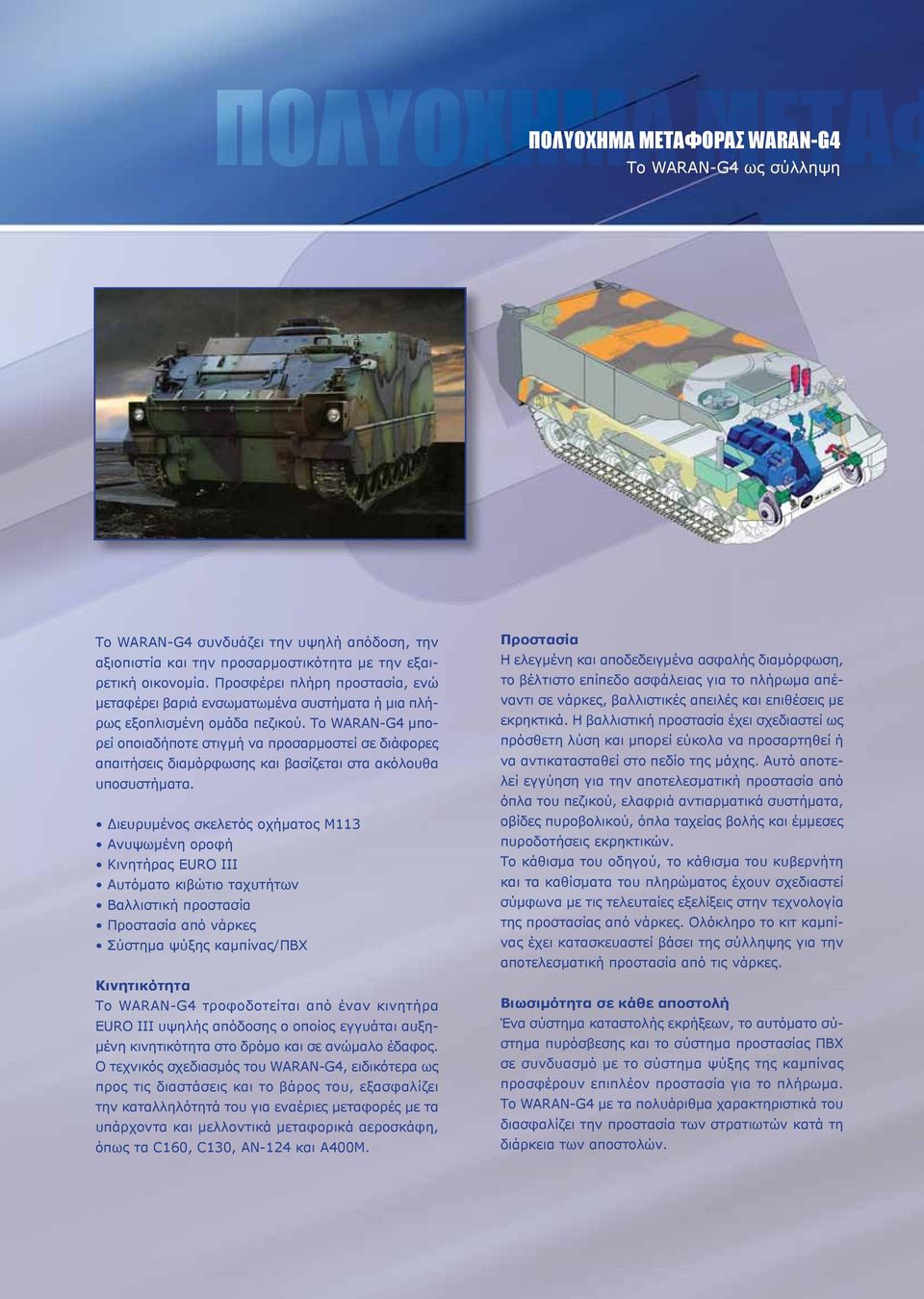

5 ΠΟΛΥΟΧΗΜΑ ΜΕΤΑΦΟΡΑΣ WARAN-G4 Το WARAN-G4 ως σύλληψη Το WARAN-G4 συνδυάζει την υψηλή απόδοση, την αξιοπιστία και την προσαρμοστικότητα με την εξαιρετική οικονομία. Προσφέρει πλήρη προστασία, ενώ μεταφέρει βαριά ενσωματωμένα συστήματα ή μια πλήρως εξοπλισμένη ομάδα πεζικού. Το WARAN-G4 μπορεί οποιαδήποτε στιγμή να προσαρμοστεί σε διάφορες απαιτήσεις διαμόρφωσης και βασίζεται στα ακόλουθα υποσυστήματα. Διευρυμένος σκελετός οχήματος Μ113 Ανυψωμένη οροφή Κινητήρας EURO ΙΙΙ Αυτόματο κιβώτιο ταχυτήτων Βαλλιστική προστασία Προστασία από νάρκες Σύστημα ψύξης καμπίνας/πβχ Κινητικότητα Το WARAN-G4 τροφοδοτείται από έναν κινητήρα EURO III υψηλής απόδοσης ο οποίος εγγυάται αυξημένη κινητικότητα στο δρόμο και σε ανώμαλο έδαφος. Ο τεχνικός σχεδιασμός του WARAN-G4, ειδικότερα ως προς τις διαστάσεις και το βάρος του, εξασφαλίζει την καταλληλότητά του για εναέριες μεταφορές με τα υπάρχοντα και μελλοντικά μεταφορικά αεροσκάφη, όπως τα C160, C130, AN-124 και A400M. Προστασία Η ελεγμένη και αποδεδειγμένα ασφαλής διαμόρφωση, το βέλτιστο επίπεδο ασφάλειας για το πλήρωμα απέναντι σε νάρκες, βαλλιστικές απειλές και επιθέσεις με εκρηκτικά. Η βαλλιστική προστασία έχει σχεδιαστεί ως πρόσθετη λύση και μπορεί εύκολα να προσαρτηθεί ή να αντικατασταθεί στο πεδίο της μάχης. Αυτό αποτελεί εγγύηση για την αποτελεσματική προστασία από όπλα του πεζικού, ελαφριά αντιαρματικά συστήματα, οβίδες πυροβολικού, όπλα ταχείας βολής και έμμεσες πυροδοτήσεις εκρηκτικών. Το κάθισμα του οδηγού, το κάθισμα του κυβερνήτη και τα καθίσματα του πληρώματος έχουν σχεδιαστεί σύμφωνα με τις τελευταίες εξελίξεις στην τεχνολογία της προστασίας από νάρκες. Ολόκληρο το κιτ καμπίνας έχει κατασκευαστεί βάσει της σύλληψης για την αποτελεσματική προστασία από τις νάρκες. Βιωσιμότητα σε κάθε αποστολή Ένα σύστημα καταστολής εκρήξεων, το αυτόματο σύστημα πυρόσβεσης και το σύστημα προστασίας ΠΒΧ σε συνδυασμό με το σύστημα ψύξης της καμπίνας προσφέρουν επιπλέον προστασία για το πλήρωμα. Το WARAN-G4 με τα πολυάριθμα χαρακτηριστικά του διασφαλίζει την προστασία των στρατιωτών κατά τη διάρκεια των αποστολών.

6 ΠΟΛΥΟΧΗΜΑ ΜΕΤΑΦΟΡΑΣ WARAN-G4 Μοντέλα οχήματος Διάφορα κιτ καμπίνας καθιστούν το WARAN-G4 ένα πολυχρηστικό όχημα. Μπορεί να χρησιμοποιηθεί ως όχημαστρατηγείο, ως άρμα εντολών και ελέγχου, ως τεθωρακισμένο ασθενοφόρο, ως άρμα ελέγχου εκτόξευσης, ως άρμα αναγνώρισης, ως κινητό ιατρείο ή ως οπλική πλατφόρμα, για παράδειγμα ως σύστημα όλμων. Για αυτοάμυνα, το WARAN-G4 μπορεί να εξοπλιστεί με μια ευρεία γκάμα αμυντικών συστημάτων.

7 ΠΟΛΥΟΧΗΜΑ ΜΕΤΑΦΟΡΑΣ WARAN-G4 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Γενικές πληροφορίες Μικτό βάρος 18,0 Τ (προαιρετικά 20,0 Τ) Κενό φορτίου 11,8 Τ Ωφέλιμο φορτίο έως 6,2 Τ (προαιρετικά έως 8,2 Τ) ανάλογα με το επίπεδο προστασίας Μήκος/Πλάτος/Ύψος 5.790/2.690/2.520 mm (με ανυψωμένη οροφή mm) Απόσταση από το έδαφος 410 mm Ωφέλιμος όγκος 10,1 m 3 (με ανυψωμένη οροφή 12,5 m 3 ) Κλιματικές ζώνες A1-C2 (+49 C έως -46 C) Χαρακτηριστικά οδήγησης Μέγιστη ταχύτητα 65 km/h Εμβέλεια 520 km/h Πλαίσιο μετάδοσης κίνησης Διευρυμένος σκελετός οχήματος Μ113 Μετάδοση κίνησης 6 κύλινδροι ερπύστριας με υποστηρικτικούς κυλίνδρους Ερπύστρια DIEHL 409 Κινητήρας MTU-6V 199TE 20 EURO ΙΙΙ Ιπποδύναμη 260 kw/1730 Nm Κιβώτιο ταχυτήτων ZF-LSG 1000 Αυτόματο κιβώτιο ταχυτήτων Σύστημα πέδησης Υδραυλικό σύστημα δύο κύκλων σερβόφρενων με χειρόφρενο σύμφωνα με την Οδηγία EΟΚ 71/320 Προστασία από νάρκες Επίπεδο προστασίας Τρόπος προσάρτησης Βασική προστασία από εκρήξεις και αντιαρματικές νάρκες σύμφωνα με το πρότυπο STANAG 4569 Προσαρμόζεται ανάλογα με το είδος της απειλής Βαλλιστική προστασία Μονάδες προστασίας Σύνθετες κεραμικές μονάδες στην μπροστινή πλευρά, την οροφή και το πίσω μέρος Τρόπος προσάρτησης Προσαρμόζεται ανάλογα με την απειλή Επίπεδο προστασίας Σύμφωνα με το πρότυπο STANAG 4569 Σύστημα κλιματισμού Σχεδιασμός Σύστημα πυρόσβεσης Ενσωματωμένος συνδυασμός συστήματος θέρμανσης και κλιματισμού Συνδυασμός με σύστημα προστασίας ΠΒΧ Αυτόματο σύστημα καταστολής εκρήξεων στην καμπίνα του πληρώματος Κάμερα πίσω όψης Έγχρωμη οθόνη TFT με τηλεπισκοπικό δέκτη

8 THORNTONE HELLAS LTD Λεωφ. Κηφισίας 64, κτίριο Μαρούσι, Αθήνα τηλ.: , φαξ: info@thorntone.com
