Transcript

1 των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 10 ΑΞΙΟΛΟΓΗΣΗ ΚΑΙ ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΠΟΙΟΤΙΚΗΣ ΚΑΙ ΠΟΣΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ των Λεκανών Απορροής Ποταμών του ΤΩΝ Υδατικού ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ Διαμερίσματος ΣΥΣΤΗΜΑΤΩΝ Δυτικής (ΠΑΡΑΔΟΤΕΟ Πελοποννήσου 10 Α Φάσης) ΑΠΡΙΛΙΟΣ 2013

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ ΕΡΓΟ: ΚΑΤΑΡΤΙΣΗ ΣΧΕΔΙΩΝ ΔΙΑΧΕΙΡΙΣΗΣ ΤΩΝ ΛΕΚΑΝΩΝ ΑΠΟΡΡΟΗΣ ΠΟΤΑΜΩΝ ΤΩΝ ΥΔΑΤΙΚΩΝ ΔΙΑΜΕΡΙΣΜΑΤΩΝ ΑΤΤΙΚΗΣ ΚΑΙ ΑΝΑΤΟΛΙΚΗΣ ΣΤΕΡΕΑΣ ΕΛΛΑΔΑΣ, ΣΥΜΦΩΝΑ ΜΕ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΗΣ ΟΔΗΓΙΑΣ 2000/60/ΕΚ, ΚΑΤ ΕΦΑΡΜΟΓΗ ΤΟΥ Ν. 3199/2003 ΚΑΙ ΤΟΥ ΠΔ 51/2007 ΣΥΜΠΡΑΞΗ: NAMA ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ & ΜΕΛΕΤΗΤΕΣ ΑΕ ΓΑΜMΑ4 ΕΠΕ ΝΙΚΟΛΑΟΣ ΣΙΔΕΡΗΣ SPEED ΣΥΜΒΟΥΛΟΙ ΑΝΑΠΤΥΞΗΣ ΑΕ ΦΩΤΙΟΣ ΠΕΡΓΑΝΤΗΣ ΑΘΑΝΑΣΙΟΣ ΝΤΑΣΚΑΣ ΓΕΩΡΓΙΟΣ ΓΙΑΝΝΕΛΗΣ ΧΡΗΣΤΟΥ ΝΙΚΟΛΑΟΣ ΑΝΝΑ ΜΠΙΤΣΑΚΑΚΗ ΤΣΟΥΚΙΑ ΕΥΣΕΒΙΟΣ ΧΑΤΖΗΚΩΣΤΑΣ ΚΑΤΑΡΤΙΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ ΤΩΝ ΛΕΚΑΝΩΝ ΑΠΟΡΡΟΗΣ ΠΟΤΑΜΩΝ ΤΟΥ ΥΔΑΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΑΤΤΙΚΗΣ (GR06) Α ΦΑΣΗ ΠΑΡΑΔΟΤΕΟ 10: ΑΞΙΟΛΟΓΗΣΗ ΚΑΙ ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΠΟΙΟΤΙΚΗΣ ΚΑΙ ΠΟΣΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Ημερομηνία πρώτης Δημοσίευσης: 13/01/2012 ΦΕΚ Έγκρισης Σχεδίου Διαχείρισης:1004 Β /

3 Τεύχη και Σχέδια που συνοδεύουν την παρούσα Α/Α Τίτλος Κλίµακα ΤΕΥΧΗ Αριθµός Τεύχους/ Σχεδίου 1 Τεχνική Έκθεση Α Π10-Τ.1 ΣΧΕ ΙΑ 1 Ποιοτική κατάσταση Υπογείων Υδατικών Συστηµάτων 1: A Π10-Σχ.1 2 Ποσοτική κατάσταση Υπογείων Υδατικών Συστηµάτων 1: A Π10-Σχ.2 Α Π10.Τ1-1

4

5 ΠΕΡΙΕΧΟΜΕΝΑ ΜΕΡΟΣ Α: ΓΕΝΙΚΑ ΕΙΣΑΓΩΓΙΚΑ ΣΤΟΙΧΕΙΑ Ο ΗΓΙΑ 2000/60/ΕΚ ΣΤΟΙΧΕΙΑ ΣΥΜΒΑΣΗΣ ΑΝΤΙΚΕΙΜΕΝΟ ΣΥΜΒΑΣΗΣ ΟΜΑ Α ΜΕΛΕΤΗΣ ΜΕΡΟΣ Β: ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ ΣΩΜΑΤΩΝ ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΗΝ Ο ΗΓΙΑ 2000/60/ΕΚ ΚΑΙ ΤΟ ΚΑΤΕΥΘΥΝΤΗΡΙΟ ΚΕΙΜΕΝΟ (G.D. NO18) Εισαγωγή Χαρακτηρισµός υπόγειων υδατικών συστηµάτων σύµφωνα µε το Κατευθυντήριο Κείµενο (G.D.) No18 και το πρόγραµµα BRIDGE Πηγές που χρησιµοποιήθηκαν ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΗΣ ΠΟΙΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Περιγραφή Μεθοδολογίας Καθορισµός ανώτερων αποδεκτών τιµών (threshold values) Αυξηµένες τιµές φυσικού υποβάθρου Μεθοδολογία εντοπισµού σηµαντικών και διατηρούµενων τάσεων Στάδια αξιολόγησης ποιοτικής (χηµικής) κατάστασης υπόγειων υδάτων ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΗΣ ΠΟΣΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Περιγραφή Μεθοδολογίας Α Π10.Τ1-3

6 7.2 Στάδια µεθοδολογίας για την αξιολόγηση της ποσοτικής κατάστασης ΜΕΡΟΣ Γ: ΠΟΙΟΤΙΚΗ ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΑΝΑΛΥΣΗ ΠΟΙΟΤΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΚΑΙ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΧΗΜΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ GR : Υπόγειο Υδατικό Σύστηµα Λουτρακίου GR : Υπόγειο Υδατικό Σύστηµα υτικών Γερανείων GR : Υπόγειο Υδατικό Σύστηµα Κεντρικών Γερανείων - Καλαµακίου GR : Υπόγειο Υδατικό Σύστηµα Ανατολικών Γερανείων - Μαυροβουνίου GR : Υπόγειο Υδατικό Σύστηµα Μεγάρων - Αλεποχωρίου GR : Υπόγειο Υδατικό Σύστηµα Πατέρα GR : Υπόγειο Υδατικό Σύστηµα Οινόης GR : Υπόγειο Υδατικό Σύστηµα Βόρειο-Ανατολικής Πάρνηθας GR : Υπόγειο Υδατικό Σύστηµα Θριάσιου Πεδίου GR : Υπόγειο Υδατικό Σύστηµα Καπανδριτίου GR : Υπόγειο Υδατικό Σύστηµα Λεκάνης Κηφισού (Λεκανοπεδίου Αθήνας) GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (α) GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (β) GR : Υπόγειο Υδατικό Σύστηµα Πεντέλης GR : Υπόγειο Υδατικό Σύστηµα Μεσογαίας GR : Υπόγειο Υδατικό Σύστηµα Yµηττού GR : Υπόγειο Υδατικό Σύστηµα Λαυρεωτικής GR : Υπόγειο Υδατικό Σύστηµα Αναβύσσου GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (α) Α Π10.Τ1-4

7 8.20 GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (β) GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (γ) GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (α) GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (β) GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (γ) ΜΕΡΟΣ : ΠΟΣΟΤΙΚΗ ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΠΟΣΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ GR : Υπόγειο Υδατικό Σύστηµα Λουτρακίου GR : Υπόγειο Υδατικό Σύστηµα υτικών Γερανείων GR : Υπόγειο Υδατικό Σύστηµα Κεντρικών Γερανείων Καλαµακίου GR : Υπόγειο Υδατικό Σύστηµα Ανατολικών Γερανείων Μαυροβουνίου GR : Υπόγειο Υδατικό Σύστηµα Μεγάρων Αλεποχωρίου GR : Υπόγειο Υδατικό Σύστηµα Πατέρα GR : Υπόγειο Υδατικό Σύστηµα Οινόης GR : Υπόγειο Υδατικό Σύστηµα Βόρειο-Ανατολικής Πάρνηθας GR : Υπόγειο Υδατικό Σύστηµα Θριάσιου Πεδίου GR : Υπόγειο Υδατικό Σύστηµα Καπανδριτίου GR : Υπόγειο Υδατικό Σύστηµα Λεκάνης Κηφισού (Λεκανοπεδίου Αθήνας) GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (α) GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (β) GR : Υπόγειο Υδατικό Σύστηµα Πεντέλης GR : Υπόγειο Υδατικό Σύστηµα Μεσογαίας Α Π10.Τ1-5

8 9.16 GR : Υπόγειο Υδατικό Σύστηµα Yµηττού GR : Υπόγειο Υδατικό Σύστηµα Λαυρεωτικής GR : Υπόγειο Υδατικό Σύστηµα Αναβύσσου GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (α) GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (β) GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (γ) GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (α) GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (β) GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (γ) ΚΑΤΑΣΤΑΣΗ ΤΩΝ ΥΥΣ ΠΟΥ ΣΧΕΤΙΖΟΝΤΑΙ ΜΕ ΤΟ ΜΗΤΡΩΟ ΠΡΟΣΤΑΤΕΥΟΜΕΝΩΝ ΠΕΡΙΟΧΩΝ ΣΥΜΠΕΡΑΣΜΑΤΑ ΜΕΡΟΣ : ΧΑΡΤΕΣ Α Π10.Τ1-6

9 ΠΙΝΑΚΕΣ Πίνακας 5-1: Ποιοτικά πρότυπα για τα υπόγεια ύδατα (οδηγία 2006/118/ΕΚ) Πίνακας 6-1: Εθνικά επιτρεπόµενα όρια παραµέτρων για τα υπόγεια ύδατα (ΑΑΤ) Πίνακας 6-2: Υιοθέτηση νέων ΑΑΤ στα υπόγεια ύδατα λόγω φυσικού υποβάθρου Πίνακας 6-3: ΑΑΤ και Σηµείο εκκίνησης για την αναστροφή των τάσεων Πίνακας 8-1 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-2 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-3 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-4 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-5 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-6 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-7 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-8 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-9 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-10 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-11 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-12 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Α Π10.Τ1-7

10 Πίνακας 8-13 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-14 : Μέση τιµή συγκέντρωσης ανά παράµετρο και δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-15 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-16 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-17 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-18 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-19 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-20 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-21 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-22 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 8-23 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR Πίνακας 10-1: Κατάσταση ΥΥΣ που σχετίζονται µε προστατευόµενες περιοχές Πίνακας 11-1: Εθνικά επιτρεπόµενα όρια παραµέτρων για τα υπόγεια ύδατα (ΑΑΤ) Πίνακας 11-2: Υιοθέτηση νέων ΑΑΤ στα υπόγεια ύδατα λόγω φυσικού υποβάθρου Πίνακας 11-3: Αριθµός ΥΥΣ µε υπερβάσεις των ΑΑΤ Πίνακας 11-4 :Συνολική παρουσίαση της κατάστασης των ΥΥΣ Α Π10.Τ1-8

11 ΣΧΗΜΑΤΑ Σχ. 6-1: Έλεγχος γενικής χηµικής κατάστασης Σχ. 6-2: Έλεγχος υφαλµύρινσης Σχ. 6-3: Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών υδάτων Σχ. 6-4: Έλεγχος υποβάθµισης αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων Σχ. 6-5: Έλεγχος επίδρασης στο πόσιµο νερό Σχ. 8-1: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-2 : Χάρτης συγκέντρωσης νιτρικών υπόγειου υδατικού συστήµατος GR Σχ.8-3 : Χάρτης συγκέντρωσης χλωριόντων υπόγειου υδατικού συστήµατος GR Σχ.8-4 : Χάρτης αγωγιµότητας υπόγειου υδατικού συστήµατος GR Σχ.8-5 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-6 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-7 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-8 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-9 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-10 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-11 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-12 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-13 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-14 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-15 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-16 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-17 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Α Π10.Τ1-9

12 Σχ.8-18 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-19 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-20 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-21 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-22 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-23 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-24 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-25 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-26 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-27 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-28 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-29 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-30 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-31 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-32 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-33 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-34 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-35 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-36 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-37 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-38 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-39 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-40 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-41 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Α Π10.Τ1-10

13 Σχ.8-42 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-43 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-44 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-45 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-46 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-47 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-48 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-49 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-50 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-51 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-52 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-53 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-54 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-55 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-56 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-57: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-58 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-59 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-60 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-61 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-62 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-63 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-64 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-65: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Α Π10.Τ1-11

14 Σχ.8-66 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-67 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-68 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-69 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-70 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-71 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-72 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-73 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-74 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-75 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-76 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-77: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-78 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-79 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-80 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-81: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-82 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-83 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-84 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-85 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Σχ.8-86 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-87 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-88 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.8-89 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Α Π10.Τ1-12

15 Σχ.8-90 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Σχ.8-91 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Σχ.8-92 : Χάρτης αγωγιµότητας ΥΥΣ GR Σχ.9-1 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων ΥΥΣ GR Σχ.9-2 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-3 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων ΥΥΣ GR Σχ.9-4 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-5 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-6 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης υδρευτικών γεωτρήσεων ευρύτερης περιοχής Μαλακάσας Μαυροσουβάλας ΥΥΣ GR Σχ.9-7 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιού περιοχής διυλιστηρίων Ελευσίνας ΥΥΣ GR Σχ.9-8 : ιάγραµµα διακύµανσης παροχής πηγής Αγ. Αποστόλων ΥΥΣ GR Σχ.9-9 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-10 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ198 ΥΥΣ GR Σχ.9-11 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων Κρυονερίου & Ν. Ερυθραίας ΥΥΣ GR Σχ.9-12 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων & πηγαδιών περιοχής Θρακοµακεδόνων ΥΥΣ GR Σχ.9-13 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών περιοχής Αχαρνών ΥΥΣ GR Α Π10.Τ1-13

16 Σχ.9-14 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-15 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων ΥΥΣ GR Σχ.9-16 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ387 ΥΥΣ GR Σχ.9-17 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-18 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ/ΜΑΡΚ ΥΥΣ GR Σχ.9-19 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-20 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-21 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-22 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-23 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ76 ΥΥΣ GR Σχ.9-24 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-25 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ119 ΥΥΣ GR Σχ.9-26 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Σχ.9-27 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ90 ΥΥΣ GR Σχ.9-28 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιού Φ81 ΥΥΣ GR Α Π10.Τ1-14

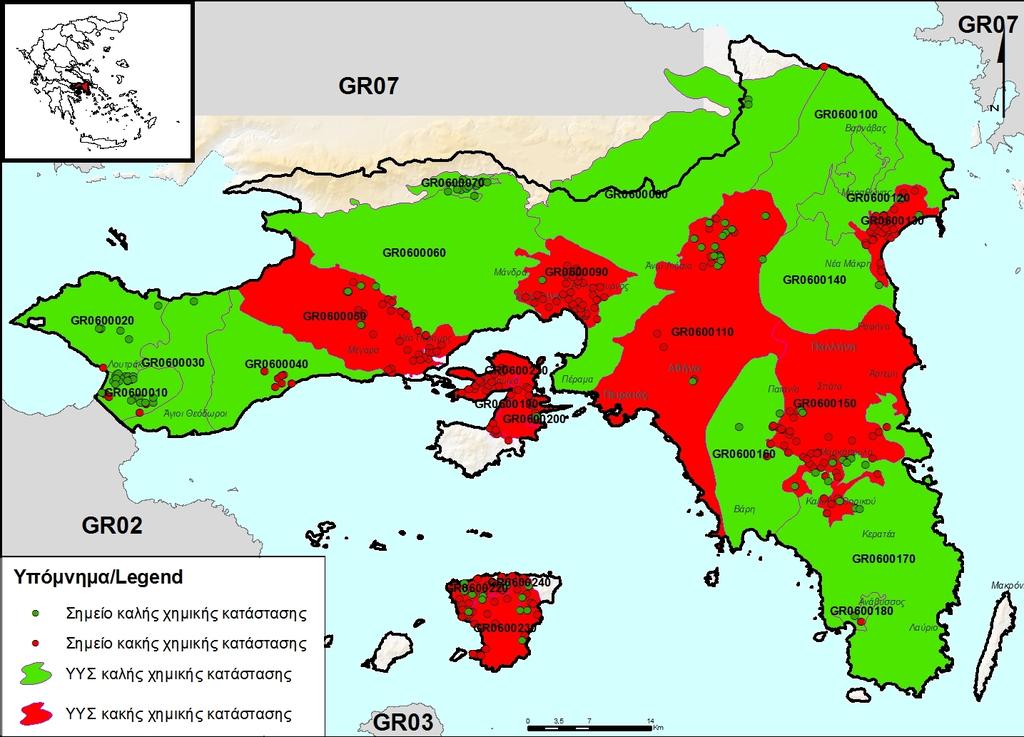

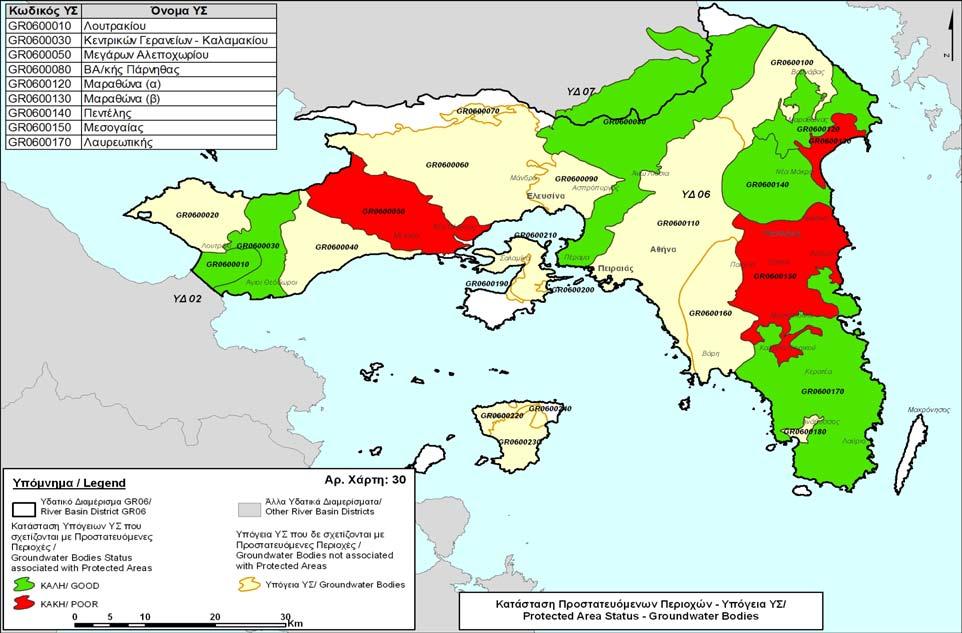

17 Σχ.10-1 : Κατάσταση Προστατευόµενων Περιοχών- Υπόγεια ΥΣ Σχ.11-1 : Χάρτης υδροσηµείων µετρήσεων στάθµης του Υδατικού ιαµερίσµατος Αττικής 254 Σχ.11-2 : Χηµική κατάσταση υδροσηµείων και υπόγειων υδατικών συστηµάτων Α Π10.Τ1-15

18 ΜΕΡΟΣ Α: ΓΕΝΙΚΑ ΕΙΣΑΓΩΓΙΚΑ ΣΤΟΙΧΕΙΑ Α Π10.Τ1-16

19 1. Ο ΗΓΙΑ 2000/60/ΕΚ Η Οδηγία 2000/60/ΕΚ για τη θέσπιση πλαισίου κοινοτικής δράσης στον τοµέα της πολιτικής των υδάτων ή αλλιώς Οδηγία-Πλαίσιο για τα Νερά, µετά από µια µακρόχρονη περίοδο συζητήσεων και διαπραγµατεύσεων µεταξύ των Κρατών Μελών της Ευρωπαϊκής Ένωσης, τέθηκε σε ισχύ στις 22 εκεµβρίου Αποτελεί µια συνολική και καινοτόµο προσπάθεια προστασίας και διαχείρισης των υδατικών πόρων και αποτελεί το πιο βασικό θεσµικό εργαλείο που εισάγεται στον τοµέα του νερού σε επίπεδο Ευρωπαϊκής Ένωσης (ΕΕ), µε παρόµοια εργαλεία να υιοθετούνται και σε διεθνές επίπεδο εδώ και πολλά χρόνια, αντικατοπτρίζοντας την τάση προς ολοκληρωµένο περιβαλλοντικό σχεδιασµό και αειφορική διαχείριση, µε στόχο τη µακροπρόθεσµη προστασία όλων των υδάτων (επιφανειακών και υπόγειων) και των οικοσυστηµάτων και δηµιουργεί ένα πλαίσιο το οποίο: αποτρέπει την περαιτέρω υποβάθµιση και προστατεύει και βελτιώνει την κατάσταση όλων των υδατικών πόρων. προωθεί τη βιώσιµη διαχείριση των υδάτων, µέσω της µακροπρόθεσµης προστασίας των διαθέσιµων υδατικών πόρων. ενισχύει την προστασία του υδατικού περιβάλλοντος µε την εφαρµογή µέτρων για τη µείωση της απόρριψης ρυπαντικών ουσιών και την εξάλειψη της απόρριψης ορισµένων επικίνδυνων ρυπαντών που προσδιορίζονται και επικαιροποιούνται σε ειδικούς καταλόγους ουσιών προτεραιότητας. διασφαλίζει την προοδευτική µείωση της ρύπανσης των υπόγειων υδάτων και την σταδιακή αποκατάσταση της ποιότητάς τους. συµβάλλει στην αντιµετώπιση των επιπτώσεων ακραίων φαινοµένων, πληµµύρων και ξηρασίας. Για την επίτευξη του σκοπού αυτού θεσπίζεται µια σειρά ρυθµίσεων, που επιχειρούν: να επιτύχουν τη διατήρηση ή την αποκατάσταση της καλής κατάστασης των επιφανειακών και των υπόγειων υδάτων µέχρι το να ενοποιήσουν και να συµπληρώσουν την προηγούµενη αποσπασµατική ευρωπαϊκή νοµοθεσία για τα νερά. να προσεγγίσουν τη διαχείριση των υδατικών πόρων σε επίπεδο υδατικής περιφέρειας (περιοχή λεκάνης απορροής ποταµού), η οποία νοείται αποτελούµενη από µία ή περισσότερες γειτονικές λεκάνες απορροής µαζί µε τα συναφή υπόγεια και παράκτια ύδατα, ορίζοντας για την άσκησή της την αρµόδια αρχή. Α Π10.Τ1-17

20 να ασκήσουν τη διαχείριση των υδατικών πόρων βάσει προγραµµάτων σχεδίων διαχείρισης υδατικής περιφέρειας. να εξασφαλίσουν την κοινωνική συναίνεση µέσω προώθησης συµµετοχικών διαδικασιών. να προωθήσουν ορθολογικές αναλύσεις κόστους Ειδικότερα, επιµέρους δράσεις που απαιτούνται σε εφαρµογή της Οδηγίας 2000/60/ΕΚ και του Π 51/2007, περιλαµβάνουν: Προσδιορισµό των υδατικών διαµερισµάτων και καθορισµό και ένταξη υδατίνων σωµάτων σε αυτές (Άρθρο 3 Π 51/2007). Προσδιορισµό περιβαλλοντικών στόχων (Άρθρο 4 Π 51/2007). Εκτίµηση πιέσεων και ανάλυση επιπτώσεων (Άρθρο 5 Π 51/2007). Οικονοµική ανάλυση (Άρθρο 8 Π 51/2007). Σύνταξη µητρώου προστατευόµενων περιοχών (Άρθρα 6, 7 Π 51/2007). Σύνταξη και εφαρµογή Προγραµµάτων Παρακολούθησης (Άρθρο 11 Π 51/2007). Σύνταξη Προγραµµάτων Μέτρων (Άρθρο 12 Π 51/2007). Σχέδια ιαχείρισης Υδατικών ιαµερισµάτων (Άρθρο 10 Π 51/2007). ηµοσιοποίηση των Σχεδίων ιαχείρισης και διαδικασίες διαβούλευσης (Άρθρο 15 Π 51/2007). Εκπλήρωση υποχρεώσεων στην Ευρωπαϊκή Επιτροπή (Άρθρο 16 Π 51/2007). Η Οδηγία Πλαίσιο για τα Νερά 2000/60/ΕΚ απαιτεί την εφαρµογή όλων των προαναφερθέντων µέτρων και προγραµµάτων δράσεων σε συγκεκριµένους χρόνους µε βάση ένα καθορισµένο χρονοδιάγραµµα 15ετούς διάρκειας (ολοκλήρωση 1ου κύκλου) έως την επίτευξη των περιβαλλοντικών στόχων που θέτει. Η πορεία της εφαρµογής της Οδηγίας στην Ελλάδα από τη δηµοσίευσή της µέχρι σήµερα φανερώνει µια χρονική υστέρηση και επιτάσσει την ανάγκη επίσπευσης των σχετικών διαδικασιών, ειδικότερα για να επιτευχθούν οι ποιοτικοί στόχοι της Οδηγίας για καλή κατάσταση των υδατίνων σωµάτων µέχρι το Τα Σχέδια ιαχείρισης των Λεκανών Απορροής Ποταµού συντάσσονται σύµφωνα µε τις διατάξεις του Άρθρου 10 του Π 51/2007 και τα περιεχόµενά τους θα πρέπει να καλύπτουν τις ελάχιστες απαιτήσεις του Παραρτήµατος VII του Π 51/2007, συµπεριλαµβανοµένου του Προγράµµατος Μέτρων (Άρθρο 12, Π 51/2007) και του Προγράµµατος Παρακολούθησης Α Π10.Τ1-18

21 (Άρθρο 11, Π 51/2007) των υδάτων, ενώ απαραίτητη διαδικασία αποτελεί η δηµοσιοποίηση των Σ ΛΑΠ και η έκθεσή τους σε δηµόσια διαβούλευση (Άρθρο 15, Π 51/2007). Είναι προφανές ότι στα Σ ΛΑΠ περιγράφονται και αποτυπώνονται τα προγενέστερα στάδια εφαρµογής της Οδηγίας 2000/60/ΕΚ, τα οποία ενδεχόµενα επικαιροποιούνται κατά τη φάση σύνταξης των Σ ΛΑΠ. Το Σχέδιο ιαχείρισης Λεκάνης Απορροής Ποταµού αποτελεί το βασικό εργαλείο προγραµµατισµού και τον κεντρικό µηχανισµό αναφοράς της Αρµόδιας Αρχής προς την ΕΕ. Οι στόχοι της Οδηγίας θα εκπληρωθούν µέσω των Σχεδίων ιαχείρισης, στα οποία θα καθοριστούν τα ρεαλιστικά µέτρα που πρόκειται να εφαρµοστούν προκειµένου να επιτευχθούν οι περιβαλλοντικοί στόχοι, αιτιολογώντας παράλληλα οποιαδήποτε παρέκκλιση. Οι επιπτώσεις από την εφαρµογή των Σχεδίων ιαχείρισης στην Ελλάδα δεν µπορεί παρά να είναι θετικές, σε µια κλιµατικά µεταβαλλόµενη εποχή κατά την οποία οι υδατικοί πόροι της χώρας αντιµετωπίζουν αυξανόµενες πιέσεις. Ωστόσο η επιτυχής εφαρµογή τους προϋποθέτει τη δηµιουργία της απαραίτητης υποδοµής, επίπονη εργασία εκ µέρους όλων, µακροπρόθεσµο προγραµµατισµό, εκτενείς συµµετοχικές διαδικασίες, αλλαγή νοοτροπίας, ενώ θα χρειαστεί και πολιτική βούληση. Η εφαρµογή τους θα προσφέρει τις βάσεις για την στήριξη µιας σταθερής πολιτικής διαχείρισης υδάτων, που θα οδηγήσει στην αποτελεσµατική προστασία και στην ορθολογική χρήση των πολύτιµων υδατικών µας πόρων. Η Οδηγία 2000/60/ΕΚ, ενσωµατώνει διάφορες Κοινοτικές Οδηγίες που σχετίζονται µε τη διαχείριση του περιβάλλοντος και την προστασία των υδάτων σε διάφορα επίπεδα και που στην πλειονότητά τους αποτελούν θυγατρικές της Οδηγίας 2000/60/ΕΚ, Οδηγίες (91/271/ΕΟΚ, 91/676/ΕΟΚ, 96/61/ΕΚ, 98/83/ΕΚ κλπ.) καθώς και νέες Οδηγίες µεταγενέστερες της 2000/60/ΕΚ (2006/7/ΕΚ, 2006/118/ΕΚ, 2008/105/ΕΚ, 2009/90/ΕΚ), που έχουν κατά κύριο λόγο συµπληρωµατικό χαρακτήρα. Το θεσµικό πλαίσιο της χώρας έχει εναρµονισθεί µε την Οδηγία 2000/60/ΕΚ, µε τις ακόλουθες νοµοθετικές διατάξεις: Το Νόµο 3199/ (ΦΕΚ 280 Α) για την προστασία και διαχείριση των υδάτων εναρµόνιση µε την Οδηγία 2000/60/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου της 23ης Οκτωβρίου 2000, όπως αυτός τροποποιήθηκε µε τους νόµους Ν. 3481/2006, Ν. 3587/2007, Ν. 3621/2007 και Ν. 3734/2009. Το Προεδρικό ιάταγµα υπ αριθµ. 51/2007 (ΦΕΚ 54Α/ ) Καθορισµός µέτρων και διαδικασιών για την ολοκληρωµένη προστασία και διαχείριση των υδάτων σε συµµόρφωση µε τις διατάξεις της Οδηγίας 2000/60/ΕΚ «για τη θέσπιση πλαισίου κοινοτικής δράσης στον τοµέα της πολιτικής των υδάτων» του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου της 23ης Οκτωβρίου 2000, κατ εξουσιοδότηση των διατάξεων του Άρθρου 15, παράγρ. 1 του Νόµου 3199/2003. Α Π10.Τ1-19

22 Κατ εξουσιοδότηση των διατάξεων του Νόµου 3199/2003, έχουν εκδοθεί 3 Κοινές Υπουργικές Αποφάσεις µε θέµατα: α) την Οργάνωση της Κεντρικής Υπηρεσίας Υδάτων του Υπουργείου Περιβάλλοντος, Χωροταξίας και ηµοσίων Έργων (ΚΥΑ 49139/ , ΦΕΚ 1695Β / ), β) την ιάρθρωση της ιεύθυνσης Υδάτων της Περιφέρειας (ΚΥΑ 47630/ , ΦΕΚ 1688Β/ ), µε την οποία συγκροτήθηκαν οι ιευθύνσεις Υδάτων των 13 Περιφερειών της χώρας και γ) τις Κατηγορίες αδειών χρήσης υδάτων και εκτέλεσης έργων αξιοποίησής τους, διαδικασία έκδοσης, περιεχόµενο και διάρκεια ισχύος αυτών (ΚΥΑ 43504/ , ΦΕΚ 1784Β / ), καθώς επίσης και 2 Αποφάσεις Υπουργού ΠΕ.ΧΩ..Ε. (µε αριθ / & 34685/ , ΦΕΚ 1736 Β / ) για τη συγκρότηση και λειτουργία του Εθνικού Συµβουλίου Υδάτων. Κοινή Υπουργική Απόφαση 39626/2208/E130 (ΦΕΚ 2075Β/ ), σχετικά µε τον καθορισµό µέτρων για την προστασία των υπόγειων νερών από την ρύπανση και την υποβάθµιση, µε την οποία ενσωµατώθηκε η Θυγατρική Οδηγία 2006/118/ΕΚ σχετικά µε την προστασία των υπόγειων υδάτων από τη ρύπανση και την υποβάθµιση, κατ εφαρµογή των διατάξεων του Άρθρου 17 της Οδηγίας 2000/60/ΕΚ. Απόφαση Αριθµ. Oικ. 706/2010 (ΦΕΚ 1383Β/ )της Εθνικής Επιτροπής Υδάτων, σχετικά µε τον Καθορισµό των Λεκανών Απορροής Ποταµών της χώρας και ορισµού των αρµόδιων Περιφερειών για τη διαχείριση και προστασία τους. Κοινή Υπουργική Απόφαση 51354/2641/Ε103/2010 (ΦΕΚ 1909Β/ ), σχετικά µε τον Καθορισµό Προτύπων Ποιότητας Περιβάλλοντος (ΠΠΠ) για τις συγκεντρώσεις ορισµένων ρύπων και ουσιών προτεραιότητας στα επιφανειακά ύδατα, σε συµµόρφωση προς τις διατάξεις της Οδηγίας 2008/105/ ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου της 16ης εκεµβρίου 2008 σχετικά µε Πρότυπα Ποιότητας Περιβάλλοντος (ΠΠΠ) στον τοµέα της πολιτικής των υδάτων και σχετικά µε την τροποποίηση και µετέπειτα κατάργηση των Οδηγιών του Συµβουλίου 82/176/ΕΟΚ, 83/513/ΕΟΚ, 84/156/ΕΟΚ, 84/491/ ΕΟΚ και 86/280/ΕΟΚ και την τροποποίηση της Οδηγίας 2000/60/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου, καθώς και για τις συγκεντρώσεις ειδικών ρύπων στα εσωτερικά επιφανειακά ύδατα και άλλες διατάξεις. Κοινή Υπουργική Απόφαση /2011 (ΦΕΚ 2017Β/ ), σχετικά µε τον Ορισµό Εθνικού ικτύου Παρακολούθησης της ποιότητας και της ποσότητας των υδάτων µε καθορισµό των θέσεων (σταθµών) µετρήσεων και των φορέων που υποχρεούνται στην λειτουργία τους, κατά το άρθρο 4, παράγραφος 4 του Ν. 3199/2003. Α Π10.Τ1-20

23 2. ΣΤΟΙΧΕΙΑ ΣΥΜΒΑΣΗΣ Με την από 13/04/2011 Σύµβαση, ανατέθηκε η εκπόνησης της παρούσας µελέτης του θέµατος στη Σύµπραξη: «NAMA ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ & ΜΕΛΕΤΗΤΕΣ ΑΕ, ΓΑΜMΑ4 ΕΠΕ, ΝΙΚΟΛΑΟΣ ΣΙ ΕΡΗΣ, SPEED ΣΥΜΒΟΥΛΟΙ ΑΝΑΠΤΥΞΗΣ ΑΕ, ΦΩΤΙΟΣ ΠΕΡΓΑΝΤΗΣ, ΑΘΑΝΑΣΙΟΣ ΝΤΑΣΚΑΣ, ΓΕΩΡΓΙΟΣ ΓΙΑΝΝΕΛΗΣ, ΧΡΗΣΤΟΥ ΝΙΚΟΛΑΟΣ, ΑΝΝΑ ΜΠΙΤΣΑΚΑΚΗ-ΤΣΟΥΚΙΑ, ΕΥΣΕΒΙΟΣ ΧΑΤΖΗΚΩΣΤΑΣ». Η σύµβαση χρηµατοδοτείται κατά 80% από το ΕΠΠΕΡΑΑ και κατά 20% από τους Εθνικούς πόρους. Mε την από 20/04/2011 απόφαση της ιεύθυνσης Προστασίας της Ειδικής Γραµµατείας Υδάτων του ΥΠΕΚΑ (αρ. πρωτ.: οικ ), ορίστηκαν οι επιβλέποντες της µελέτης Κατάρτιση Σχεδίων ιαχείρισης των Λεκανών Απορροής Ποταµών των Υδατικών ιαµερισµάτων Αττικής και Ανατολικής Στερεάς Ελλάδας, σύµφωνα µε τις προδιαγραφές της Οδηγίας 2000/60/ΕΚ, κατ εφαρµογή του Ν. 3199/2003 και του Π 51/2007. H οµάδα των επιβλεπόντων αποτελείται από τους εξής: 1. Γεώργιο Κόκκινο, ΠΕ Πολιτικών Μηχανικών µε Α βαθµό στην ΕΓΥ. 2. Θεόδωρο Πλιάκα ΠΕ Χ.Β.Φ.Φ µε Α βαθµό στην Ε.Γ.Υ. 3. Χρυσούλα Νικολάρου, ΠΕ Γεωπόνων µε Γ βαθµό στην Ε.Γ.Υ. 4. Μαρία Χρυσή, ΠΕ Γεωλόγων µε Γ βαθµό στην Ε.Γ.Υ. 5. Σπύρο Τασόγλου, ΠΕ Γεωλόγων µε Σ.Α.Χ. στην Ε.Γ.Υ. Συντονιστής της ως άνω οµάδας επιβλεπόντων ορίζεται ο κ. Σπ. Τασόγλου. 3. ΑΝΤΙΚΕΙΜΕΝΟ ΣΥΜΒΑΣΗΣ Τα αντικείµενα της µελέτης Κατάρτιση Σχεδίων ιαχείρισης των Λεκανών Απορροής Ποταµών των Υδατικών ιαµερισµάτων Αττικής και Ανατολικής Στερεάς Ελλάδας, σύµφωνα µε τις προδιαγραφές της Οδηγίας 2000/60/ΕΚ, κατ εφαρµογή του Ν. 3199/2003 και του Π 51/2007, είναι: 1. Η κατάρτιση των Σχεδίων ιαχείρισης των Λεκανών Απορροής Ποταµών των Υδατικών ιαµερισµάτων Αττικής και Ανατολικής Στερεάς Ελλάδας, τα οποία θα περιέχουν όλες τις πληροφορίες που καθορίζονται στο Άρθρο 13 και στο Παράρτηµα VII της Οδηγίας 2000/60/ΕΚ (Άρθρο 10 και Παράρτηµα VII του Π 51/2007). 2. Η διαµόρφωση Προγραµµάτων Μέτρων, βασικών και συµπληρωµατικών, όπως προβλέπεται στο Άρθρο 11 και στο Παράρτηµα VI της Οδηγίας 2000/60/ΕΚ (Άρθρο 12 και Παράρτηµα VIII του Π 51/2007) για την προστασία και την αποκατάσταση των Α Π10.Τ1-21

24 υδατικών πόρων της περιοχής µελέτης, προκειµένου να επιτευχθούν οι περιβαλλοντικοί στόχοι, όπως αυτοί καθορίζονται στο Άρθρο 4 της Οδηγίας 2000/60/ΕΚ και στο Άρθρο 4 του Π 51/ Η εκπόνηση Στρατηγικής Μελέτης Περιβαλλοντικών Επιπτώσεων (Σ.Μ.Π.Ε.) για τον εντοπισµό, περιγραφή και αξιολόγηση των επιπτώσεων στο περιβάλλον από την εφαρµογή των προαναφερθέντων Προγραµµάτων Μέτρων και των Σχεδίων ιαχείρισης και τη διερεύνηση εναλλακτικών δυνατοτήτων, λαµβανοµένων υπόψη των στόχων των Σχεδίων ιαχείρισης. 4. Η πληροφόρηση του κοινού και η δηµόσια διαβούλευση των προκαταρκτικών Σχεδίων ιαχείρισης (Προσχεδίων ιαχείρισης) έξι µήνες πριν την ολοκλήρωσή τους, σύµφωνα µε το Άρθρο 14 της Οδηγίας 2000/60/ΕΚ και το Άρθρο 15 του Π 51/ Ο έλεγχος και επικαιροποίηση των εκθέσεων εφαρµογής των Άρθρων 3, 5, 6 & 8 και των Παραρτηµάτων I-V της Οδηγίας 2000/60/ΕΚ στα Υδατικά ιαµερίσµατα της περιοχής µελέτης, οι οποίες έχουν υποβληθεί στην Ευρωπαϊκή Ένωση και περιλαµβάνουν, µεταξύ άλλων, την αναγνώριση των υδατικών συστηµάτων και τον χαρακτηρισµό τους σε τύπους, την ανάλυση των ανθρωπογενών πιέσεων και την εκτίµηση των επιπτώσεών τους, την οικονοµική ανάλυση των χρήσεων ύδατος, το µητρώο προστατευόµενων περιοχών, τη διαµόρφωση των προγραµµάτων παρακολούθησης κλπ. 6. Ο οριστικός προσδιορισµός των ιδιαιτέρως τροποποιηµένων και τεχνητών υδατικών συστηµάτων της περιοχής µελέτης, καθώς επίσης και των τυχόν εξαιρέσεων από την επίτευξη των περιβαλλοντικών στόχων του Άρθρου 4 της Οδηγίας 2000/60/ΕΚ και του Άρθρου 4 του Π 51/ Η πλήρης κάλυψη των υποχρεώσεων, σε σχέση µε την υποβολή εκθέσεων και λοιπών στοιχείων στην ΕΕ σχετικά µε τα Σχέδια ιαχείρισης, µέσω και του ηλεκτρονικού συστήµατος WISE (Water Information System for Europe), σύµφωνα µε τις προδιαγραφές που έχουν καθορισθεί από τον Ευρωπαϊκό Οργανισµό Περιβάλλοντος. 8. Η διαµόρφωση σχεδίου για την αντιµετώπιση φαινοµένων λειψυδρίας και ξηρασίας, για κάθε Υδατικό ιαµέρισµα της περιοχής µελέτης, µε βάση τις αρχές κυρίως του προληπτικού σχεδιασµού. Η µελέτη διαρθρώνεται σε τρεις φάσεις, ως ακολούθως. Φάση 1: ιαµόρφωση προκαταρκτικών Προγραµµάτων Μέτρων για την επίτευξη των περιβαλλοντικών στόχων της Οδηγίας, µε βάση τα επικαιροποιηµένα στοιχεία από τις εθνικές εκθέσεις που έχουν ήδη υποβληθεί στην ΕΕ, στο πλαίσιο της εφαρµογής των Άρθρων 3, 5 & 6 και των Παραρτηµάτων I έως IV της Οδηγίας. Α Π10.Τ1-22

25 Στη Φάση αυτή θα προταθούν τα βασικά και συµπληρωµατικά µέτρα για την προστασία και αποκατάσταση των υδατικών πόρων της περιοχής µελέτης και την επίτευξη των περιβαλλοντικών στόχων του Άρθρου 4 της Οδηγίας, µετά από έλεγχο και επικαιροποίηση όλων των στοιχείων που περιλαµβάνονται στις εκθέσεις εφαρµογής των Άρθρων 3, 5 & 6 και των Παραρτηµάτων I - IV της Οδηγίας, οι οποίες έχουν υποβληθεί στην ΕΕ. Φάση 2: ιαµόρφωση των Προσχεδίων ιαχείρισης, µε την οριστικοποίηση των Προγραµµάτων Μέτρων, διαµόρφωση σχεδίων αντιµετώπισης φαινοµένων λειψυδρίας και ξηρασίας και εκπόνηση Στρατηγικής Μελέτης Περιβαλλοντικών Επιπτώσεων. Στο πλαίσιο της Φάσης αυτής, θα καταρτιστούν: - Σχέδια για την αντιµετώπιση φαινοµένων λειψυδρίας και ξηρασίας, για κάθε Υδατικό ιαµέρισµα της περιοχής µελέτης, µε βάση τις αρχές κυρίως του προληπτικού σχεδιασµού. - Τα Προσχέδια ιαχείρισης, µε βάση τα αποτελέσµατα από τις δράσεις που περιλαµβάνονται στην 1η Φάση και µετά την αξιολόγηση και οριστικοποίηση των προτεινόµενων Προγραµµάτων Μέτρων και τον επανασχεδιασµό των προγραµµάτων παρακολούθησης της ποιοτικής και ποσοτικής κατάστασης των επιφανειακών και υπογείων υδάτων που έχουν υποβληθεί στην ΕΕ (στο πλαίσιο της εφαρµογής του Άρθρου 8 και του Παραρτήµατος V της Οδηγίας), για την αποτελεσµατική επίβλεψη της αποτελεσµατικότητάς των µέτρων που θα καθορισθούν. - Στρατηγικές Μελέτες Περιβαλλοντικών Επιπτώσεων (Σ.Μ.Π.Ε.) σε κάθε Υδατικό ιαµέρισµα της περιοχής µελέτης, για τον εντοπισµό, περιγραφή και αξιολόγηση των επιπτώσεων στο περιβάλλον από την εφαρµογή των Προγραµµάτων Μέτρων και των Σχεδίων ιαχείρισης και τη διερεύνηση εναλλακτικών δυνατοτήτων, λαµβανοµένων υπόψη των στόχων των Σχεδίων ιαχείρισης. Φάση 3: ιαβούλευση µε το κοινό και οριστικοποίηση των Σχεδίων ιαχείρισης, σύµφωνα µε το Άρθρο 13 και το Παράρτηµα VII της Οδηγίας. Τα Σχέδια ιαχείρισης θα οριστικοποιηθούν και θα εγκριθούν µετά από την δηµοσιοποίηση των Προσχεδίων ιαχείρισης και των Στρατηγικών Μελετών Περιβαλλοντικών Επιπτώσεων (Σ.Μ.Π.Ε.) που θα έχουν συνταχθεί, µετά από διαβούλευση µε τους ενδιαφερόµενους και το κοινό και στη συνέχεια αξιολόγηση και ενσωµάτωση των παρατηρήσεων που θα υποβληθούν. Οι εργασίες της 1ης Φάσης, θα έχουν διάρκεια 9 µήνες, οι εργασίες της 2ης Φάσης, θα έχουν διάρκεια 6 µήνες και οι εργασίες της 3ης Φάσης, θα έχουν διάρκεια 6 µήνες. Α Π10.Τ1-23

26 Το παρόν τεύχος αποτελεί παραδοτέο της 1ης Φάσης και περιλαµβάνει την αξιολόγηση και ταξινόµηση της ποιοτικής και ποσοτικής για το Υδατικό ιαµέρισµα Αττικής (GR06), σύµφωνα µε το Παράρτηµα V της Οδηγίας 2000/60/EK και µε βάση το σχετικό Κείµενο Κατευθυντήριων Γραµµών (GD18: Groundwater Status and Trend Assessment). 4. ΟΜΑ Α ΜΕΛΕΤΗΣ Η Οµάδα Μελέτης αποτελείται από τους: 1. Μιχαήλ Καλούδη, Πολιτικό Μηχανικό 2. Γεώργιο Κάζο, Πολιτικό Μηχανικό 3. Ιωάννη Βαζίµα, Γεωλόγο MSc, DIC 4. Κωνσταντίνο Λαζαράκη, Πολιτικό Μηχανικό 5. Νικόλαο Κάρτσωνα, Πολιτικό Μηχανικό MSc 6. Παναγιώτη Πεδιαδίτη, Πολιτικό Μηχανικό 7. Ανδρονίκη Ερµίδου, Πολιτικό Μηχανικό 8. ήµητρα ηµητρακοπούλου, Πολιτικό Μηχανικό MSc 9. Μάρθα-Λητώ Στεργιούλη, Πολιτικό Μηχανικό MSc 10. Συµεών Τσιµπίδη, Πολιτικό Μηχανικό 11. Ισµήνη-Μαρία Κυριαζοπούλου, Πολιτικό Μηχανικό MSc 12. ηµήτριο Καρπούζο, ρ. Πολιτικό Μηχανικό, Λέκτορας ΑΠΘ 13. Ιριάννα Ρούση, Πολιτικό Μηχανικό MSc 14. Παναγιώτη Αυγερόπουλο, Γεωλόγο MSc 15. Γεράσιµο Γιαννάτο, ρ. Υδρογεωλόγο 16. Νικόλαο Σιδέρη, Γεωλόγο 17. Ιουστίνα Λιακοπούλου, Γεωλόγο MSc 18. Χρήστο Τριχιά, Γεωλόγο Α Π10.Τ1-24

27 19. ηµήτρη Βάσιο, Γεωλόγο 20. Εύα Παπαδοπούλου, Γεωλόγο 21. Μαγδαληνή Κοσσίδα, Γεωλόγο MSc 22. Νικόλαο ιακουλάκη, Χηµικό Μηχανικό ΜΒΑ 23. ανάη ιακουλάκη, ρ. Χηµικό Μηχανικό, Καθηγήτρια ΕΜΠ 24. Ευγενία Ελένη Bογιατζιδάκη, Χηµικό Μηχανικό, MSc 25. Γεωργία Σοφία Καµπυλαυκά, Πολιτικό Μηχανικό MSc 26. Κυριακή Μιχελάκου, Χηµικό Μηχανικό, MSc 27. Γεώργιο Γιαννέλη, Οικονοµολόγο 28. Αναστάσιο Σιδηρόπουλο, Οικονοµολόγο 29. Γεωργία Μανωλοπούλου, Οικονοµολόγο ΜSc 30. Μαρία Νάουµ, Οικονοµολόγο 31. Κωνσταντίνο Μπούσουλα, Στατιστικό ΜSc, MPhil 32. Αθανάσιο Ντάσκα, Γεωπόνο Πολιτικό Μηχανικό 33. Γεώργιο Παπανικολάου, ρ. Γεωπόνο 34. Ευθύµιο Ιακωβάκη, Γεωπόνο 35. Φώτη Περγαντή, Βιολόγο MSc Οικολογίας 36. Γεώργιο Σοϊλεµέζογλου, Αγρονόµο-Τοπογράφο Μηχανικός 37. Βασιλική Κουτσικάκη, Οικολόγο 38. Νικόλαο Χρήστου, Αγρονόµο-Τοπογράφο Μηχανικό, MScE, PhD 39. Μιχαήλ Σαλαχώρη Αγρονόµο-Τοπογράφο Μηχανικό, MSc 40. Ερµή Πυρλή, Γεωλόγο MSc 41. Άννα Μπιτσακάκη-Τσουκία, Αρχιτέκτων Μηχανικό - Χωροτάκτη Πολεοδόµο 42. Αρετή Καραµπούκαλου, Χωροτάκτη Πολεοδόµο Μηχανικό Α Π10.Τ1-25

28 43. Ευσέβιο Χατζηκώστα, Χηµικό 44. Μιχάλη Κουππάρη, ρ. Χηµικό, Καθηγητή Χηµείας Πανεπιστηµίου Αθηνών 45. Γιώργο Χατζηνικολάου, ρ. Βιολόγο, Ποταµολόγο 46. Prof Čedo Maksimovic, ρ. Πολιτικό Μηχανικό-Υδραυλικό 47. Ian Roderick Davey, Γεωλόγο MSc 48. Prof Prvoslav Marjanović, ρ. Περιβαλλοντολόγο Οικολόγο 49. Prof Slobodan Petković, ρ. Πολιτικό Μηχανικό-Υδραυλικό 50. Dr Petar Milanović, ρ. Υδρογεωλόγο 51. Prof Sava Petković, ρ. Πολιτικό Μηχανικό- Υδραυλικό Α Π10.Τ1-26

29 ΜΕΡΟΣ Β: ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ ΣΩΜΑΤΩΝ Α Π10.Τ1-27

30 5. ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΗΝ Ο ΗΓΙΑ 2000/60/ΕΚ ΚΑΙ ΤΟ ΚΑΤΕΥΘΥΝΤΗΡΙΟ ΚΕΙΜΕΝΟ (G.D. No18) 5.1 Εισαγωγή Σκοπός της Οδηγίας 2000/60/ΕΚ όσον αφορά τα υπόγεια νερά είναι [άρθρο 1]: - η προστασία υδατικών οικοσυστηµάτων καθώς και χερσαίων οικοσυστηµάτων και υγροτόπων που εξαρτώνται από αυτά - η προαγωγή βιώσιµης χρήσης νερού, και - η σταδιακή µείωση της ρύπανσης τους. Τα παραπάνω συµβάλουν και στην εξασφάλιση επαρκούς ποσότητας και ποιότητας υπόγειων νερών για τις ανθρωπογενείς χρήσεις. Βασικοί περιβαλλοντικοί στόχοι της Οδηγίας 2000/60/ΕΚ όσον αφορά τα υπόγεια νερά είναι [άρθρο 4, παρ. 1.5]: - η αποφυγή της περαιτέρω υποβάθµισης της κατάστασης των υπόγειων υδάτων, µε τον σταδιακό περιορισµό της ρύπανσης, ιδίως από ουσίες του Παραρτήµατος VIII της Οδηγίας, και την αντιστροφή σταθερών και σηµαντικών αυξητικών τάσεων ρύπανσης [παρ. i και iii], και - η εξασφάλιση της ισόρροπης απόληψης και ανατροφοδοσίας τους [παρ. ii]. Τα παραπάνω ανάγονται στην επίτευξη καλής κατάστασης, που συναρτάται µε [άρθρο 2, παρ. 19 και 20]: 1. Την ποσοτική κατάσταση τους, που σχετίζεται µε την στάθµη του υπόγειου ορίζοντα. 2. Την χηµική κατάσταση τους, µε στόχο: - την αποφυγή υφαλµύρινσης τους - την συµµόρφωση µε όρια ποιότητας, - την αποφυγή επιβάρυνσης των επιφανειακών νερών σε βαθµό που δεν θα µπορέσουν να επιτύχουν τους περιβαλλοντικούς στόχους και, - την αποφυγή σηµαντικής υποβάθµισης των χερσαίων οικοσυστηµάτων που εξαρτώνται άµεσα από τα υπόγεια υδατικά συστήµατα. Α Π10.Τ1-28

31 Η θυγατρική Οδηγία 2006/118/ΕΚ των υπογείων υδάτων περιλαµβάνει [άρθρα 1 και 6]: κριτήρια για την αξιολόγηση της ποιοτικής (χηµικής) κατάστασης σύµφωνα µε την Οδηγία 2000/60/ΕΚ κριτήρια για τον εντοπισµό των σηµαντικών και σταθερών ανοδικών τάσεων ρύπανσης και τον προσδιορισµό των σηµείων εκκίνησης για την αντιστροφή των τάσεων αυτών µέτρα απαγόρευσης της ρύπανσης του υπόγειου ορίζοντα µε επικίνδυνες ουσίες, ιδίως τις ουσίες του Παραρτήµατος VIII της Οδηγίας 2000/60/ΕΚ που θεωρούνται επικίνδυνες και µέτρα µείωσης της ρύπανσης των ουσιών του Παραρτήµατος VIII της Οδηγίας και κάθε άλλης ρυπογόνου ουσίας. Τα κριτήρια για την αξιολόγηση της ποιοτικής (χηµικής) κατάστασης περιλαµβάνουν [άρθρο 3]: α) πρότυπα ποιότητας (quality standards), όπως προβλέπονται στο Παράρτηµα V της Οδηγίας 2000/60/ΕΚ, παρατίθεται στον Πίνακα 5-1 και περιλαµβάνουν συγκεντρώσεις νιτρικών και φυτοφαρµάκων [Παράρτηµα Ι της Οδηγίας 2006/118]. Πίνακας 5-1: Ποιοτικά πρότυπα για τα υπόγεια ύδατα (οδηγία 2006/118/ΕΚ) Ρύπος Μονάδες µέτρησης Ποιοτικά Πρότυπα Νιτρικά άλατα (mg/l) 50 ραστικές ουσίες φυτοφαρµάκων (συµπεριλαµβάνονται αντίστοιχοι µεταβολίτες, προϊόντα αποικοδόµησης και αντιδράσεων) (µg/l) 0,1 0,5(συνολικό) β) ανώτερες αποδεκτές τιµές (ΑΑΤ) που ορίζουν τα Κράτη-Μέλη και οριοθετούν την καλή από την κακή ποιότητα, λαµβάνοντας υπόψη τις χρήσεις των νερών, την επίδραση σε επιφανειακά ΥΣ και χερσαία οικοσυστήµατα και τις πληροφορίες για τα φυσικά επίπεδα υποβάθρου (natural background level). 5.2 Χαρακτηρισµός υπόγειων υδατικών συστηµάτων σύµφωνα µε το Κατευθυντήριο Κείµενο (G.D.) No18 και το πρόγραµµα BRIDGE 1. Όσον αφορά τη χηµική κατάταξη των ΥΥΣ µε βάση το κατευθυντήριο κείµενο 18, οι τιµές των µετρήσεων συγκρίνονται µε τις ανώτερες αποδεκτές τιµές, µε τις εξής παρατηρήσεις: Α Π10.Τ1-29

32 - Οι έλεγχοι υπέρβασης σύµφωνα µε το Παράρτηµα III της Οδηγίας και το κατευθυντήριο κείµενο 18 γίνονται µε βάση τις µέσες ετήσιες τιµές κάθε γεώτρησης και κάθε παραµέτρου, εντός ενός διαχειριστικού κύκλου. - Σύµφωνα µε το πρόγραµµα BRIDGE της Ε.Ε., στα ΥΥΣ που παρατηρείται σηµαντική χωρική διακύµανση στις συγκεντρώσεις θα πρέπει να χρησιµοποιούνται ζυγισµένες κατ' όγκο µέσες τιµές. - Στις περιπτώσεις όπου οι υπερβάσεις των ΑΑΤ οφείλονται τεκµηριωµένα σε φυσικά αίτια (γεωλογικούς σχηµατισµούς) και µέχρι την θεσµοθέτηση νέων ανώτερων αποδεκτών τιµών, θα λαµβάνονται υπόψη στην αξιολόγηση της κατάστασης του ΥΥΣ. Εφόσον υπάρχουν υπερβάσεις, γίνονται οι έλεγχοι κατάταξης που προβλέπονται στο κατευθυντήριο κείµενο Βάση για την εκτίµηση των τάσεων θα είναι σύµφωνα µε το κατευθυντήριο κείµενο 18, τα έτη που ξεκινά το πρόγραµµα παρακολούθησης, ενώ τα δεδοµένα των µετρήσεων θα εξετάζονται σε ένα διαχειριστικό κύκλο (6 έτη) ή σε δύο έτη για τον πρώτο διαχειριστικό κύκλο. Αυτό είναι σηµαντικό γιατί: - το πρόγραµµα παρακολούθησης έχει στηθεί για να καλύψει αντιπροσωπευτικά σηµεία ώστε να ικανοποιούνται οι απαιτήσεις της Οδηγίας, και - οι αναλύσεις πρέπει να είναι οµοιογενείς ώστε τα δεδοµένα να είναι συγκρίσιµα. Για το Υδατικό ιαµέρισµα της Αττικής δεν υπάρχουν δεδοµένα µετρήσεων µετά το 2008 ώστε να αξιολογηθούν οι τάσεις µε έτος αφετηρίας το Για τον έλεγχο και τη διαπίστωση ενδεχόµενων αυξητικών τάσεων, επιλέχθηκαν δεδοµένα της τελευταίας 8ετίας. 5.3 Πηγές που χρησιµοποιήθηκαν Για την αξιολόγηση και ταξινόµηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστηµάτων της Αττικής χρησιµοποιήθηκαν οι ακόλουθες πηγές δεδοµένων: Η Οδηγία 2000/60 της Ε.Ε. Τα κατευθυντήρια κείµενα της Οδηγίας και ειδικότερα το «Guidance Document No18- Groundwater Status and Trend Assessment». Πρόγραµµα Βridge (Background Critiria for the Identification of Groundwater Thresholds). Το «Σηµείωµα για την αξιολόγηση της κατάστασης των Υπόγειων Υδατικών Συστηµάτων», του Τεχνικού Συµβούλου ιαχείρισης Νερών, 4/1/2012. Α Π10.Τ1-30

33 Η «Υδρογεωλογική µελέτη του Υδατικού ιαµερίσµατος Αττικής», που εκπονήθηκε από το ΙΓΜΕ στα πλαίσια του έργου Καταγραφή και αποτίµηση των υδρογεωλογικών χαρακτήρων των υπόγειων νερών και των υδροφόρων συστηµάτων της χώρας, Ν. Σιέµος, ΙΓΜΕ εδοµένα χηµικών αναλύσεων του προγράµµατος παρακολούθησης για τα υπόγεια ύδατα του Γενικού Χηµείου του Κράτους Στοιχεία που συγκεντρώθηκαν από τις κεντρικές υπηρεσιών του Υπουργείου Υποδοµών Μεταφορών και ικτύων (ΥΠΥΜΕ Ι). Η µελέτη «Ανάπτυξη συστηµάτων και εργαλείων διαχείρισης υδατικών πόρων υδατικών διαµερισµάτων υτικής Στερεάς Ελλάδας, Ηπείρου, Αττικής, Ανατολικής Στερεάς Ελλάδας και Θεσσαλίας» / ΥΠΑΝ Στοιχεία από τις ΕΥΑ, τους ήµους και Νοµαρχιακές ιευθύνσεις της περιοχής. Α Π10.Τ1-31

34 6. ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΗΣ ΠΟΙΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 6.1 Περιγραφή Μεθοδολογίας Η αξιολόγηση της ποιοτικής κατάστασης έγινε σε όλα τα υπόγεια υδατικά συστήµατα ακόµα και σε εκείνα που δεν χαρακτηρίστηκαν περαιτέρω και κατατάχθηκαν εξ αρχής στην καλή κατάσταση. Η αξιολόγηση βασίστηκε στα δεδοµένα του Προγράµµατος Παρακολούθησης που συλλέχθηκαν µέσα σε µία περίοδο του Σχεδίου διαχείρισης. Για την επίτευξη της καλής κατάστασης πρέπει να ικανοποιούνται ορισµένες συνθήκες όπως αυτές ορίζονται στις οδηγίες 2000/60/ΕΚ και 2006/118/ΕΚ για τα υπόγεια ύδατα. Ο χαρακτηρισµός της καλής κατάστασης αφορά το σύνολο του ΥΥΣ και ο καθορισµός της έγινε ακολουθώντας την παρακάτω αναφερόµενη διαδικασία: 1. Καθορίστηκαν ανώτερες αποδεκτές τιµές (ΑΑΤ) για τις εξεταζόµενες παραµέτρους σύµφωνα µε την ΥΑ Αριθµ. Οικ.1811 (ΦΕΚ /12/2011). 2. Έγινε σύγκριση των µέσων τιµών των παραµέτρων των υδροσηµείων µε περιβαλλοντικά πρότυπα και ΑΑΤ 3. Εκτιµήθηκε το µέγεθος των υπερβάσεων (υδροσηµεία που οι µέσες ετήσιες τιµές ρύπων είναι πάνω από τις ΑΑΤ) 4. Εκτιµήθηκε ο χωρικός χαρακτήρας των υπερβάσεων (κάποιες υπερβάσεις µπορεί να έχουν εντελώς τοπικό και µη αντιπροσωπευτικό χαρακτήρα). Σύµφωνα µε το άρθρο 4 παρ.2 της οδηγίας 2006/118/ΕΚ, ένα ΥΥΣ χαρακτηρίζεται σε καλή κατάσταση όταν ικανοποιεί σε όλα τα σηµεία του τις AAT και τα πρότυπα ποιότητας. Μπορεί όµως ένα ΥΥΣ να χαρακτηριστεί σε καλή κατάσταση ακόµα και αν υπάρχουν υπερβάσεις των τιµών σε ορισµένα σηµεία, όταν από κατάλληλη έρευνα προκύπτει ότι η ρύπανση αυτή δεν απειλεί το περιβάλλον και τις ανθρώπινες χρήσεις. Έτσι η υπέρβαση των ΑΑΤ δεν σηµαίνει αυτόµατα ότι το ΥΥΣ δεν είναι σε καλή κατάσταση αλλά επιβάλει περαιτέρω έρευνα για το χαρακτηρισµό του. Η αξιολόγηση της ποιοτικής κατάστασης έγινε ακολουθώντας τρεις παράλληλες προσεγγίσεις: Α Π10.Τ1-32

35 α) την αξιολόγηση-ερµηνεία των παραµέτρων των φυσικοχηµικών αναλύσεων των υδροσηµείων του συστήµατος σε σχέση µε τις χρήσεις γης και το γεωλογικό υπόβαθρο της περιοχής β) την αξιολόγηση των πιέσεων που οφείλονται σε ανθρωπογενή αίτια και όχι σε φυσικές συνθήκες και, γ) τη διάγνωση των τάσεων Καθορισµός ανώτερων αποδεκτών τιµών (threshold values) Όπως προαναφέρθηκε, για την αξιολόγηση της ποιοτικής (χηµικής) κατάστασης των υπογείων υδατικών συστηµάτων προβλέπεται από την Οδηγία 2006/118/ΕΚ ο καθορισµός ανώτερων αποδεκτών τιµών (ΑΑΤ). Σύµφωνα µε την συγκεκριµένη Οδηγία ο καθορισµός ΑΑΤ είναι απαραίτητος µόνο για εκείνα τα υπόγεια υδάτινα συστήµατα που, από προκαταρτική αξιολόγηση εκτιµήθηκε ότι διατρέχουν κίνδυνο να µην πετύχουν καλή χηµική κατάσταση και για εκείνες τις παραµέτρους για τις οποίες παρατηρούνται ή αναµένονται υπερβάσεις των ορίων ποιότητας που σχετίζονται µε τις χρήσεις [Οδηγία 2006/118/ΕΚ Παράρτηµα ΙΙ, Μέρος Α]. Τον εκέµβριο του 2011 εκδόθηκε η Υ.Α. οικ1811 (ΦΕΚ /12/2011), µε την οποία καθορίσθηκαν οι ανώτερες αποδεκτές τιµές για τη συγκέντρωση συγκεκριµένων ρύπων, οµάδων ρύπων, ή δεικτών ρύπανσης στα υπόγεια ύδατα, σε εφαρµογή της παραγράφου 2 του Άρθρου 3 της Κ.Υ.Α /2208/Ε130/2009 (Β 2075) για την αξιολόγηση της χηµικής κατάστασης των συστηµάτων υπόγειων υδάτων. Στον Πίνακα 6-1 παρουσιάζονται οι ανώτερες αποδεκτές τιµές και δείκτες ρύπανσης, σύµφωνα µε το άρθρο 3 της παραπάνω Υ.Α. για τις ακόλουθες παραµέτρους που αφορούν ουσίες οι οποίες ενδέχεται να απαντούν στη φύση ή/και να είναι αποτέλεσµα ανθρωπογενών δραστηριοτήτων. Οι τιµές αυτές των παραµέτρων δεν σχετίζονται µε αυξηµένες τιµές φυσικού υποβάθρου, οι οποίες δίδονται κατά περίπτωση στο επόµενο κεφάλαιο. Α Π10.Τ1-33

36 Πίνακας 6-1: Εθνικά επιτρεπόµενα όρια παραµέτρων για τα υπόγεια ύδατα (ΑΑΤ) Παράµετροι Μονάδες µέτρησης Επιτρεπόµενα Όρια ph - 6,5-9,5 Αγωγιµότητα (µs/cm) 2500 Αµµωνία (ΝΗ 4 + ) (mg/l) 0,5 Αρσενικό (As) (µg/l) 10 Θειικά (SO 4 ) (mg/l) 250 Κάδµιο (Cd) (µg/l) 5 Μόλυβδος (Pb) (µg/l) 25 Νικέλιο (Ni) (µg/l) 20 Νιτρικά (NO 3 ) (mg/l) 50 Νιτρώδη (ΝΟ 2 -) (mg/l) 0,5 Τετραχλωροαιθένιο (µg/l) 10 Τριχλωροαιθένιο (µg/l) 10 Υδράργυρος (Ηg) (µg/l) 1 Χλώριο (Cl-) (mg/l) 250 Χρώµιο (Cr) (µg/l) 50 Αργίλιο (µg/l) 200 Οι παραπάνω οριζόµενες ανώτερες αποδεκτές τιµές αφορούν τις παραµέτρους που εξετάζονται για τον έλεγχο της ποιοτικής (χηµικής) κατάστασης των υπογείων υδατικών συστηµάτων. Επιπλέον για το µαγνήσιο χρησιµοποιείται ως ενδεικτικό επιτρεπόµενο όριο (όχι θεσµοθετηµένο) τα 50 mg/l σύµφωνα µε την ΚΥΑ Α5/288/1986. Όταν, για δεδοµένο σύστηµα υπόγειων υδάτων, κρίνεται ότι τα ποιοτικά πρότυπα των υπόγειων υδάτων µπορεί να έχουν ως αποτέλεσµα τη µη επίτευξη των περιβαλλοντικών στόχων του άρθρου 4 της οδηγίας 2000/60/ΕΚ, για τα επιφανειακά ύδατα που συνδέονται µε αυτό, ή τη σηµαντική υποβάθµιση της οικολογικής ή χηµικής ποιότητας των συστηµάτων αυτών, ή σηµαντική ζηµία χερσαίων οικοσυστηµάτων άµεσα εξαρτώµενων από το σύστηµα υπόγειων υδάτων, καθορίζονται αυστηρότερες ανώτερες αποδεκτές τιµές σύµφωνα µε το άρθρο 3 και το Παράρτηµα ΙΙ της οδηγίας 2006/118/ΕΚ. Στις περιπτώσεις αυτές αν τεκµηριώνεται σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα επιφανειακά υδατικά συστήµατα ή χερσαία οικοσυστήµατα (> 50%), τότε οι ΑΑΤ καθορίζονται σε επίπεδο ΥΥΣ λαµβάνοντας υπόψη τα περιβαλλοντικά πρότυπα των επιφανειακών υδάτων ΕQS σύµφωνα µε την Οδηγία 2008/105/ΕΚ. Η υποχρέωση καθορισµού πρόσθετων ή αυστηρότερων ανώτερων αποδεκτών τιµών για ένα ΥΥΣ υπάρχει (µόνο) εφόσον αυτό διατρέχει τον κίνδυνο να µην πετύχει καλή χηµική κατάσταση (at risk). Στο Υ Αττικής υπάρχουν περιπτώσεις συσχέτισης υπόγειων υδατικών συστηµάτων µε επιφανειακά και χερσαία υδατικά οικοσυστήµατα. Οι επιπτώσεις στην Α Π10.Τ1-34

37 κατάσταση των επιφανειακών υδατικών συστηµάτων από τις συγκεντρώσεις ρύπων που σχετίζονται µε υπόγεια υδατικά συστήµατα, δεν είναι εύκολα προσεγγίσιµες ούτε µπορούν άµεσα να ποσοτικοποιηθούν. Η διαδροµή κίνησης αλλά και η κατάληξη ενός ρύπου από τα υπόγεια νερά στα επιφανειακά δεν είναι δεδοµένη ούτε σαφής. Εξαρτάται από µεγάλο αριθµό παραγόντων µεταξύ των οποίων: ο χηµικός χαρακτήρας του ρύπου (κινητικότητα του στοιχείου), οι εδαφικές συνθήκες (ύπαρξη αδροµερών, ή λεπτοµερών συστατικών, ύπαρξη αργιλικών συστατικών), η περατότητα του εδάφους, οι υδροµετεωρολογικές συνθήκες και άλλοι. Εποµένως η κατάληξη του ρύπου ως προσθήκη (επίπτωση) στο επιφανειακό νερό δεν είναι πάντα πιθανή. Κάποιο µέρος του µπορεί να προσροφηθεί από τη στερεή φάση, ένα άλλο µέρος του µπορεί να µετασχηµατισθεί συνεπεία των φαινοµένων ιοντο-εναλλαγής, ένα τρίτο µέρος του µπορεί να υποστεί αραίωση χωρίς χηµικό µετασχηµατισµό και να καταλήξει τελικά σε περιεκτικότητες που δεν είναι µετρήσιµες κ.α. Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές µε τα διαθέσιµα δεδοµένα να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των επιφανειακών υδάτων από τα υπόγεια υδατικά συστήµατα και εποµένως δεν δύναται να ορισθούν νέες αυστηρότερες ΑΑΤ. Στην περίπτωση αυτή θα πρέπει να διερευνηθεί περαιτέρω το εύρος της επίδρασης των ΥΥΣ στα επιφανειακά και χερσαία οικοσυστήµατα Αυξηµένες τιµές φυσικού υποβάθρου Οι τιµές λόγω φυσικού υποβάθρου εξετάσθηκαν σε επίπεδο ΥΥΣ. Για τον σκοπό αυτό προσδιορίστηκαν: για ποια ΥΥΣ υπάρχουν υπερβάσεις των κατά τα ανωτέρω ΑΑΤ και, σε ποιες περιπτώσεις οι υπερβάσεις αυτές τεκµηριωµένα οφείλονται σε φυσικά αίτια. Κατά τη διαδικασία αυτή, αξιολογήθηκαν τα αποτελέσµατα των χηµικών αναλύσεων και συσχετίστηκαν µε το γεωλογικό υπόβαθρο, τις υδρογεωλογικές συνθήκες, και τις πιέσεις της περιοχής. Όπου διαπιστώθηκαν υπερβάσεις των ΑΑΤ οι οποίες προέρχονται από γεωλογική δοµή της περιοχής ή από άλλα φυσικά αίτια (φυσικά φαινόµενα υφαλµύρινσης) καθορίστηκαν νέες ανώτερες αποδεκτές τιµές. Οι νέες ΑΑΤ προέκυψαν από την µεγαλύτερη αυξηµένη τιµή φυσικού υποβάθρου που καταγράφεται στο ΥΥΣ. Σε ορισµένες περιπτώσεις οι αυξηµένες τιµές φυσικού υποβάθρου δεν αφορούν όλο το σύστηµα καθώς παρουσιάζουν τοπικό χαρακτήρα. Σε αυτά τα υπόγεια υδατικά συστήµατα δεν καθορίζονται νέες ανώτερες αποδεκτές τιµές. Στο υπόγειο υδατικό σύστηµα Λουτρακίου (GR ) η υδροφορία αναπτύσσεται σε προσχωµατική ζώνη η οποία περιλαµβάνει και τριτογενή ιζήµατα, άµµους, µάργες και πηλούς και κυρίως κροκαλοπαγή οφιολιθικής προέλευσης,. Η υδροφορία του συστήµατος είναι µεταλλική, µε αυξηµένες συγκεντρώσεις ιόντων µαγνησίου έως 100 mg/l, που οφείλονται στη λιθολογική σύσταση του υδροφορέα (οφιόλιθοι). Παράλληλα, στην περιοχή της Κατουνίστρας (ανατολική περιοχή του συστήµατος) καταγράφονται αυξηµένες Α Π10.Τ1-35

38 συγκεντρώσεις αρσενικού έως 70µg/l και σε µεµονωµένες γεωτρήσεις υψηλές συγκεντρώσεις θειικών πάνω από 300mg/l αλλά και βαρέων µετάλλων όπως σίδηρος (έως 3700µg/l), µαγγάνιο (έως 147 µg/l) και νικέλιο (έως 140 µg/l), λόγω της παρουσίας των ηφαιστειακών πετρωµάτων Σουσακίου. Οι αυξηµένες τιµές παραµέτρων στην περιοχή Κατουνίστρας δεν δύναται να ληφθούν ως αυξηµένες τιµές φυσικού υποβάθρου διότι είναι τοπικού χαρακτήρα. Η αυξηµένη όµως συγκέντρωση µαγνησίου των 100 mg/l είναι καθολική για ολόκληρο στο σύστηµα Λουτρακίου και αποτελεί αυξηµένη τιµή φυσικού υποβάθρου. Στο υπόγειο υδατικό σύστηµα υτικών Γερανίων (GR ) εκδηλώνεται τοπική θερµοµεταλλική υδροφορία µε κύρια εκφόρτιση τις ιαµατικές πηγές Λουτρακίου. Το νερό των υπόψη πηγών παρουσιάζει αυξηµένη θερµοκρασία και αύξηση της ηλεκτρικής αγωγιµότητας (έως 4000µS/cm), των χλωριόντων (έως 1100mg/l) και του Μαγνησίου (έως 100µg/l). Επίσης στην ΒΑ/κή περιοχή του συστήµατος (περιοχή Σχίνου) καταγράφονται αυξηµένες συγκεντρώσεις Μαγνησίου (έως 130 mg/l) που οφείλονται στην παρουσία οφιόλιθων. Οι αυξηµένες τιµές παραµέτρων από τις ιαµατικές πηγές Λουτρακίου δεν δύναται να ληφθούν ως αυξηµένες τιµές φυσικού υποβάθρου διότι είναι τοπικού χαρακτήρα. Η αυξηµένη όµως συγκέντρωση µαγνησίου έως 130 mg/l, αποτελεί αυξηµένη τιµή φυσικού υποβάθρου µόνο για την ΒΑ/κή περιοχή του συστήµατος. Το υπόγειο υδατικό σύστηµα Κεντρικών Γερανείων - Καλαµακίου (GR ) αναπτύσσεται σε οφιολιθικούς σχηµατισµούς και στο νερό του καταγράφονται αυξηµένες συγκεντρώσεις ιόντων µαγνησίου έως 100 mg/l που αποτελεί αυξηµένη τιµή φυσικού υποβάθρου του συστήµατος. Το υπόγειο υδατικό σύστηµα Οινόης (GR ) αναπτύσσεται στο πεδινό τµήµα κλειστής προσχωµατικής λεκάνης, η οποία είναι πληρωµένη µε τεταρτογενή ιζήµατα, ενώ κατά θέσεις εντοπίζονται βωξιτικά πετρώµατα. Το ΥΥΣ παρουσιάζει αυξηµένες συγκεντρώσεις αργιλίου ( 280 µg/l) που οφείλονται σε αυξηµένες τιµές φυσικού υποβάθρου, κατά πάσα πιθανότητα λόγω της παρουσίας βωξιτικών πετρωµάτων. Το υπόγειο υδατικό σύστηµα Βόρειο-Ανατολικής Πάρνηθας (GR ) εκφορτίζει σηµαντικό όγκο νερού στην παράκτια περιοχή Καλάµου µέσω των υφάλµυρων καρστικών πηγών Αγίων Αποστόλων. Η υφαλµύρινση των υπόψη πηγών οφείλεται σε φυσικά αίτια λόγω της θέσης τους (παράκτιες), µε αυξηµένες τιµές ηλεκτρικής αγωγιµότητας έως 13000µS/cm και συγκεντρώσεων χλωριόντων έως 4000mg/l. Οι εν λόγω αυξηµένες τιµές παραµέτρων δεν δύναται να ληφθούν ως αυξηµένες τιµές φυσικού υποβάθρου ολόκληρου του συστήµατος διότι είναι τοπικού χαρακτήρα. Συνοψίζοντας τα ανωτέρω για ολόκληρο το υδατικό διαµέρισµα Αττικής δεν έχουν καταγραφεί αξιόλογες αυξηµένες τιµές φυσικού υποβάθρου που να υπερβαίνουν τα εθνικά επιτρεπόµενα όρια παραµέτρων βάση των οδηγιών για τα υπόγεια ύδατα. Εξαίρεση αποτελούν τα υπόγεια υδατικά συστήµατα GR , GR και GR στα οποία καταγράφονται αυξηµένες συγκεντρώσεις Μαγνησίου (έως mg/l) και το Α Π10.Τ1-36

39 GR στο οποίο καταγράφεται αυξηµένη συγκέντρωση αργιλίου (έως 280 µg/l). Σε αυτά τα ΥΥΣ υιοθετούνται νέες ανώτερες αποδεκτές τιµές για το µαγνήσιο και παρουσιάζονται στον Πίνακα 6-2. Πίνακας 6-2: Υιοθέτηση νέων ΑΑΤ στα υπόγεια ύδατα λόγω φυσικού υποβάθρου Κωδικός ΥΥΣ Ονοµασία ΥΥΣ Παράµετρος Εύρος συγκέντρωσης φυσικού υποβάθρου ΑΑΤ φυσικού υποβάθρου GR Λουτρακίου GR υτικών Γερανείων µαγνήσιο GR Κεντρικών Γερανείων - Καλαµακίου GR Οινόης αργίλιο Μεθοδολογία εντοπισµού σηµαντικών και διατηρούµενων τάσεων Σύµφωνα µε την Οδηγία Πλαίσιο 2000/60/ΕΚ και την Θυγατρική Οδηγία για τα υπόγεια ύδατα 2006/118/ΕΚ, απαιτείται ο εντοπισµός των σηµαντικών ανοδικών τάσεων και ο καθορισµός µέτρων για την αναστροφή των τάσεων αυτών. Η διαδικασία για τον εντοπισµό των τάσεων βασίζεται στην σωστή επιλογή σηµείων ελέγχου, ώστε α) να παρέχονται οι πληροφορίες που απαιτούνται για την διάκριση µεταξύ των ανοδικών τάσεων και της φυσικής διακύµανσης και β) να εντοπίζονται οι ανοδικές τάσεις εγκαίρως. Ως επίπεδο αναφοράς για τον εντοπισµό των τάσεων προτείνεται από το σχετικό κείµενο κατευθυντηρίων γραµµών (GD18), ο µέσος όρος των ετών ο οποίος συγκρίνεται µε µεταγενέστερα δεδοµένα, ωστόσο λόγω απουσίας δεδοµένων µετά το 2008, ο εντοπισµός των τάσεων βασίζεται σε προγενέστερα δεδοµένα. Η ύπαρξη σηµαντικής αυξητικής ή µειωτικής τάσης βασίζεται σε στατιστική µέθοδο ( ανάλυση Γραµµικής Παλινδρόµησης). Για την εφαρµογή µέτρων για την αναστροφή σηµαντικών και διατηρούµενων ανοδικών τάσεων λαµβάνεται υπόψη το σηµείο εκκίνησης, κατά το οποίο η συγκέντρωση του ρύπου φθάνει στο 75 % των παραµετρικών τιµών των ποιοτικών προτύπων υπόγειων υδατικών συστηµάτων που ορίζονται στο Παράρτηµα Ι και των ανώτερων αποδεκτών τιµών που ορίζονται σύµφωνα µε το άρθρο 3, εκτός εάν: α) απαιτείται χαµηλότερο σηµείο εκκίνησης προκειµένου τα µέτρα αναστροφής της τάσης να µπορέσουν να αποτρέψουν αποδοτικότερα από οικονοµική άποψη, ή, έστω, να µετριάσουν Α Π10.Τ1-37

40 όσο το δυνατόν περισσότερο, τυχόν περιβαλλοντικά σηµαντικές και επιζήµιες αλλαγές στην ποιότητα των υπόγειων υδάτων, β) δικαιολογείται διαφορετικό σηµείο εκκίνησης όταν το όριο ανίχνευσης δεν επιτρέπει να καθορισθεί η ύπαρξη τάσης στο 75 % των παραµετρικών τιµών, ή γ) ο ρυθµός αύξησης και η αναστρεψιµότητα της τάσης είναι τέτοια ώστε, ακόµη και αν οριστεί βραδύτερο σηµείο εκκίνησης, τα µέτρα αναστροφής της τάσης να µπορούν, να αποτρέψουν αποδοτικότερα από οικονοµική άποψη, ή, έστω, να µετριάσουν όσο το δυνατόν περισσότερο, τυχόν περιβαλλοντικά σηµαντικές και επιζήµιες αλλαγές στην ποιότητα των υπόγειων υδάτων. Το τυχόν βραδύτερο σηµείο εκκίνησης δεν µπορεί να εµποδίζει την τήρηση της προθεσµίας για τους περιβαλλοντικούς στόχους. Πίνακας 6-3: ΑΑΤ και Σηµείο εκκίνησης για την αναστροφή των τάσεων Παράµετροι ΑΑΤ Μονάδες µέτρησης Σηµείο Εκκίνησης το 75% ΑΑΤ ph 6,5-9,5 - - Αγωγιµότητα 2500 (µs/cm) 1875 Αµµωνία (ΝΗ 4 + ) 0,5 (mg/l) 0,375 Αρσενικό (As) 10 (µg/l) 7,5 Θειικά (SO 4 ) 250 (mg/l) 187,5 Κάδµιο (Cd) 5 (µg/l) 3,75 Μόλυβδος (Pb) 25 (µg/l) 18,8 Νικέλιο (Ni) 20 (µg/l) 15 Νιτρικά (NO 3 ) 50 (mg/l) 37,5 Νιτρώδη (ΝΟ 2 -) 0,5 (mg/l) 0,375 Τετραχλωροαιθένιο 10 (µg/l) 7,5 Τριχλωροαιθένιο 10 (µg/l) 7,5 Υδράργυρος (Ηg) 1 (µg/l) 0,75 Χλώριο (Cl-) 250 (mg/l) 187,5 Χρώµιο (Cr) 50 (µg/l) 37,5 Αργίλιο 200 (µg/l) 150 Στο ΥΥΣ GR καθορίζεται για το αργίλιο, ως σηµείο εκκίνησης για την αναστροφή των τάσεων η τιµή 225 µg/l, η οποία είναι το 75% της νέας ΑΑΤ λόγω φυσικού υποβάθρου. Α Π10.Τ1-38

41 6.3 Στάδια αξιολόγησης ποιοτικής (χηµικής) κατάστασης υπόγειων υδάτων Παρακάτω αναλύονται τα στάδια εφαρµογής της µεθοδολογίας που ακολουθήθηκε σε κάθε σύστηµα για τον προσδιορισµό της ποιοτικής (χηµικής) κατάστασης των υπόγειων υδάτων. (α) Συλλογή και επεξεργασία δεδοµένων: Από τη συλλογή των δεδοµένων διαµορφώθηκε µια χρονοσειρά για κάθε θέση και κάθε παράµετρο του υδατικού συστήµατος. Ωστόσο υπάρχουν υπόγεια υδατικά συστήµατα για τα οποία δεν διαθέτουµε δεδοµένα χηµικών αναλύσεων ή δεν παρουσιάζονται συστηµατικές µετρήσεις σε ορισµένες θέσεις. Για την ταξινόµηση της ποιοτικής (χηµικής) του Υδατικού ιαµερίσµατος της Αττικής χρησιµοποιήθηκαν κυρίως τα διαθέσιµα στοιχεία από τα προγράµµατα παρακολούθησης της κατάστασης των υπογείων υδάτων του Ινστιτούτου Γεωλογικών και Μεταλλευτικών Ερευνών (ΙΓΜΕ) και του Γενικού Χηµείου του Κράτους (ΓΧΚ). Τα δεδοµένα του ΙΓΜΕ αφορούν χρονοσειρές µετρήσεων φυσικοχηµικών παραµέτρων και ειδικών χηµικών παραµέτρων σε σηµεία εµφάνισης νερού (γεωτρήσεις, πηγές, πηγάδια) για την περίοδο Τα δεδοµένα του Γενικού Χηµείου του Κράτους αφορούν χρονοσειρές µετρήσεων φυσικοχηµικών παραµέτρων σε γεωτρήσεις, για την περίοδο κυρίως Επιπλέον, για την ταξινόµηση των υπόγειων υδατικών συστηµάτων, επεξεργάστηκαν και αξιολογήθηκαν δεδοµένα από τη ΕΥΑ Λουτρακίου της χρονικής περιόδου καθώς και βιβλιογραφικά δεδοµένα για την περιοχή του Ασωπού της χρονικής περιόδου και για την περιοχή των Μεγάρων της χρονικής περιόδου Επίσης συντάσσεται χάρτης µε τα όρια του υπό εξέταση υπόγειου συστήµατος και τις θέσεις των σηµείων δειγµατοληψίας. Με µπλε κουκκίδα απεικονίζονται στο χάρτη τα σηµεία από το πρόγραµµα παρακολούθησης του ΙΓΜΕ, µε ροζ τα σηµεία από το πρόγραµµα παρακολούθησης του ΓΧΚ, και µε καφέ όλα τα υπόλοιπα σηµεία που έχουν χηµικές αναλύσεις και προέρχονται από άλλους φορείς. Τα δεδοµένα της παρακολούθησης των υπόγειων υδάτων χρησιµοποιήθηκαν για τη διαπίστωση µακροπρόθεσµων ανθρωπογενούς αιτίας ανοδικών τάσεων στις συγκεντρώσεις ρύπων και την περαιτέρω προσπάθεια αντιστροφής των τάσεων αυτών. Πιθανές ακραίες ανεξήγητες τιµές (outliers) από τις χρονοσειρές των δεδοµένων αφαιρέθηκαν. Α Π10.Τ1-39

42 (β) Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση σύγκριση µε ΑΑΤ: Για την παρουσίαση της χηµικής κατάστασης διαµορφώνεται πίνακας υδροσηµείων για κάθε υπόγειο υδατικό σύστηµα. Κάθε πίνακας περιέχει τους κωδικούς και το είδος των υδροσηµείων, καθώς και το πλήθος των δειγµάτων που έχει τη µορφή χχ/yy, όπου χχ: πλήθος µετρήσεων που έχουν γίνει γενικές χηµικές αναλύσεις και yy:πλήθος µετρήσεων που έχουν γίνει ειδικές χηµικές αναλύσεις. Το είδος των υδροσηµείων συµβολίζεται µε Γ: γεώτρηση, Π: πηγάδι, ΠΓ: πηγή, ενώ οι παράµετροι που εξετάζονται είναι οι: ph, αγωγιµότητα, χλώριο, θειικά, νιτρικά, νιτρώδη, αµµωνία, χρώµιο, νικέλιο, µόλυβδος, κάδµιο, αργίλιο, αρσενικό και υδράργυρος. Επιπλέον, σε κάθε πίνακα αναγράφονται οι ανώτερες αποδεκτές τιµές καθώς και τα όρια επιφυλακής των αξιολογουµένων παραµέτρων. Επισηµαίνεται ότι για κάποια υδροσηµεία δεν υπάρχουν προσδιορισµοί για όλες τις ανωτέρω παραµέτρους. Με ροζ σκούρο χρώµα επισηµαίνονται στους πίνακες όσες τιµές υπερβαίνουν τις ΑΑΤ και µε ροζ ανοιχτό όσες κυµαίνονται µεταξύ των ορίων επιφυλακής και των ΑΑΤ. Αντίστοιχα µε πράσινο σκούρο επισηµαίνονται οι τιµές φυσικού υποβάθρου που υπερβαίνουν τις ΑΑΤ και µε πράσινο ανοικτό όσες κυµαίνονται µεταξύ των ορίων επιφυλακής και των ΑΑΤ. Από τον υπολογισµό της µέσης τιµής σε κάθε θέση και για κάθε εξεταζόµενη παράµετρο του άρθρου 17 της οδηγίας 2000/60/ΕΚ προκύπτει τεκµηριωµένα ο χαρακτηρισµός της ποιοτικής κατάστασης στο σύνολο του ΥΥΣ, σε σχέση µε τα ποιοτικά πρότυπα και τις AAT. Όταν οι µέσες τιµές υπερβαίνουν το 100% των ανώτερων επιτρεπτών ορίων ή των ποιοτικών προτύπων τότε οι θέσεις αυτές παρουσιάζουν κακή χηµική κατάσταση. Την τιµή που προκύπτει ανά θέση για κάθε παράµετρο τη συγκρίνουµε και µε το 75% της ΑΑΤ που είναι το όριο επιφυλακής ή σηµείο εκκίνησης εφαρµογής µέτρων αντιστροφής της τάσης. Εάν η µέση τιµή συγκέντρωσης υπερβαίνει το 75% της ΑΑΤ τότε το σύστηµα αρχίζει να γίνεται απειλούµενο (at risk). Για όσα σηµεία του συστήµατος υπάρχει µόνο µία µέτρηση στην εξεταζόµενη παράµετρο γίνεται συναξιολόγηση µε τιµές παραµέτρων γειτονικών σηµείων, µε τις χρήσεις γης και τις πιέσεις που µπορεί να δέχεται το υπόγειο σύστηµα. Για υπόγεια υδατικά συστήµατα που δεν υπάρχουν δεδοµένα και για την αξιολόγηση τους χρησιµοποιήθηκαν ιστορικά-βιβλιογραφικά στοιχεία, σχολιάζονται τυχόν υψηλές τιµές συγκέντρωσης και το έτος δειγµατοληψίας παραλείπονται όµως αυτές οι µετρήσεις από τους υπολογισµούς. Υπάρχει επίσης η περίπτωση κάποια από τα σηµεία του συστήµατος να µην έχουν συνεχή έτη µετρήσεων στη χρονοσειρά τους και οι µετρήσεις ανά έτος του σηµείου να είναι περισσότερες των δύο. Στην περίπτωση αυτή υπολογίζεται η µέση τιµή της συγκέντρωσης στις δοσµένες µετρήσεις (ανά θέση). Α Π10.Τ1-40

43 (γ) Ανάλυση πιέσεων: Η εκτίµηση των πιέσεων στα υδάτινα συστήµατα βασίζεται στην καταγραφή του συνόλου των πιέσεων (σηµειακές, διάχυτες πηγές) και των χρήσεων γης µε στόχο την κατανόηση των σηµαντικότερων διαχειριστικών προβληµάτων για κάθε λεκάνη και τους µηχανισµούς µέσω των οποίων επηρεάζουν κάθε επιµέρους υδάτινο σύστηµα. Αυτό συνεπάγεται την ανάλυση των χρήσεων γης (CORINNE LAND COVER 2000 και το Σύστηµα Αναγνώρισης Αγροτεµαχίων ΟΠΕΚΕΠΕ 2008). Η αξιολόγηση των πιέσεων έγινε συσχετίζοντας κάθε τύπο από τις πιέσεις που εντοπίστηκαν στην περιοχή, µε τα αποτελέσµατα των χηµικών αναλύσεων κάθε θέσης. Συνεπώς αν η µέση τιµή συγκέντρωσης είναι υψηλή και συνδέεται µε σηµαντικές πιέσεις ανθρωπογενούς δραστηριότητας και όχι τυχαίες πιέσεις, τότε η χηµική κατάσταση του υπό εξέταση υπογείου συστήµατος αξιολογείται κακή. Οι κυριότερες πηγές ρύπανσης των υπογείων υδάτων του Υδατικού ιαµερίσµατος Αττικής είναι τα νιτρικά (ΝΟ 3 ) που προέρχονται από τις εντατικές καλλιέργειες που πραγµατοποιούνται στις πεδινές εκτάσεις του διαµερίσµατος και τα αστικά λύµατα των οικισµών που δεν εξυπηρετούνται από ΕΛΛ. Τοπικά παρουσιάζεται επιβάρυνση του νερού από τις αστικές και βιοµηχανικές δραστηριότητες και τους χώρους ανεξέλεγκτης διάθεσης απορριµµάτων (ΧΑ Α). (δ) ιαπίστωση τάσης των ρύπων: Για τον εντοπισµό των σηµαντικά ανοδικών ή καθοδικών τάσεων έγινε στατιστική ανάλυση των δεδοµένων παρακολούθησης κάθε υπόγειου υδατικού συστήµατος σε συγκεντρώσεις των ρύπων. Η ανάλυση πραγµατοποιήθηκε για σηµεία παρακολούθησης µε τουλάχιστον τέσσερις (4) αναλύσεις και για µια περίοδο τουλάχιστον τεσσάρων (4) ετών. Αρχικά υπολογίζεται η σηµειακή τάση ανά παράµετρο µε την εφαρµογή της στατιστικής µεθόδου της Γραµµικής Παλινδρόµησης, λαµβάνοντας υπόψη την µέση ετήσια τιµή των µετρήσεων για κάθε σηµείο παρακολούθησης του αντίστοιχου υπόγειου υδατικού συστήµατος. Σηµαντική τάση θεωρείται όταν ο ετήσιος ρυθµός αύξησης ή µείωσης της συγκέντρωσης ενός ρύπου είναι µεγαλύτερος από το 10% της ΑΑΤ. Η τάση του ΥΥΣ προκύπτει όταν τουλάχιστον το 80% των υδροσηµείων του αντίστοιχου ΥΥΣ παρουσιάζει σηµαντική ανοδική ή µειωτική τάση. Όπου διαπιστώνεται σηµαντικά ανοδική τάση, αυτή σηµειώνεται µε µαύρη κουκίδα στο κέντρο βάρους του υπόγειου υδατικού συστήµατος. Ενώ όπου διαπιστώθηκε σηµαντικά µειωτική τάση, αυτή σηµειώνεται µε γαλάζια κουκίδα. (στ) Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της ποιοτικής (χηµικής) κατάστασης πραγµατοποιείται για όλα τα υπόγεια υδατικά συστήµατα και βασίζεται σε δύο µεθοδολογικά βήµατα. Α Π10.Τ1-41

44 Βήµα 1: Εφόσον έχει πραγµατοποιηθεί υπολογισµός µέσης τιµής για όλες τις εξεταζόµενες παραµέτρους ανά θέση, ελέγχεται εάν έστω και σε ένα σηµείο η µέση τιµή µιας παραµέτρου υπερβαίνει το όριο της ΑΑΤ και αυτό οφείλεται σε ανθρωπογενή δραστηριότητα. Στη περίπτωση που δεν διαπιστώνεται καµία υπέρβαση, το υπόγειο υδατικό σύστηµα αξιολογείται ότι βρίσκεται σε καλή χηµική κατάσταση. Σε διαφορετική περίπτωση πραγµατοποιούνται έλεγχοι κατάταξης οι οποίοι περιγράφονται στο βήµα 2 ώστε να τεκµηριωθεί ο χαρακτηρισµός της χηµικής του κατάστασης. Βήµα 2: Σύµφωνα µε την προτεινόµενη µεθοδολογία εφαρµόζονται 5 έλεγχοι, κάθε έλεγχος γίνεται ανεξάρτητα και τα αποτελέσµατα συναξιολόγουνται για την τελική ταξινόµηση της ποιοτικής (χηµικής) κατάστασης των ΥΥΣ. Για να θεωρηθεί ότι το ΥΥΣ βρίσκεται σε καλή χηµική κατάσταση πρέπει όλοι οι έλεγχοι να επιβεβαιώνουν το ίδιο αποτέλεσµα. 1. Έλεγχος γενικής χηµικής κατάστασης (Σχ. 6-1): για το χαρακτηρισµό των ΥΥΣ υπολογίζεται το µέγεθος της υπέρβασης. Συγκεκριµένα προτείνεται ως υπέρβαση για κάθε σύστηµα, η υπέρβαση των ΑΑΤ των παραµέτρων (ΕC, Cl, SO 4, NO 3, NO 2, NO 4 ) σε τουλάχιστον 20% των υδροσηµείων του, συνυπολογίζοντας και τις αβεβαιότητες που υπάρχουν και που σχετίζονται µε την αντιπροσωπευτικότητα του δικτύου παρακολούθησης και τη διακύµανση των συγκεντρώσεων ρύπων. Τα διαθέσιµα δεδοµένα των χηµικών αναλύσεων για τα βαρέα µέταλλα, χαρακτηρίζονται από µη συστηµατικότητα στις µετρήσεις (µια ή δυο για ένα έτος) και έχουν πραγµατοποιηθεί έναν περιορισµένο αριθµό σηµείων παρακολούθησης. Εποµένως είναι παρακινδυνευµένο να ληφθούν υπ όψιν στην αξιολόγηση της χηµικής κατάστασης του συστήµατος. Για λόγους πληρότητας, για κάθε ΥΥΣ παρουσιάζονται όλα τα διαθέσιµα στοιχεία των χηµικών αναλύσεων (περιλαµβανοµένων των βαρέων µετάλλων) και συγκρίνονται µε τις ΑΑΤ. Επιπλέον οι ανθρωπογενείς πιέσεις που συνδέονται µε χηµική ρύπανση λαµβάνονται υπόψη κατά την επικαιροποίηση του προγράµµατος παρακολούθησης (βλ. Παραδοτέο 1 της Β Φάσης του Έργου). Σε κάθε περίπτωση, ακόµα και αν συναξιολογηθούν οι αποσπασµατικές µετρήσεις βαρέων µετάλλων, δεν αλλάζει η ταξινόµηση της κατάστασης των ΥΥΣ του Υ Αττικής, πλην του συστήµατος ΒΑ/κης Πάρνηθας, που όµως δεν συνάδει µε τις εκτιµήσεις των πιέσεων και τα αποτελέσµατα των λοιπών χηµικών αναλύσεων. Σε αυτό το στάδιο ελέγχου, αξιολογούνται τα στατιστικά αποτελέσµατα, εξάγεται η µέση τιµή συγκέντρωσης ανά θέση και συντάσσεται χάρτης, ο οποίος απεικονίζει τις υπολογιζόµενες µέσες τιµές συγκέντρωσης ανά θέση για κάθε υπόγειο σύστηµα. Για κάθε παράµετρο διακρίνονται στο χάρτη τρεις κατηγορίες (κλάσεις) ως εξής: τιµές κάτω από το όριο της ανώτερης αποδεκτής τιµής, τιµές µεταξύ κατώτερου ορίου ΑΑΤ και ορίου επιφυλακής και τιµές πάνω από το όριο ανώτερης αποδεκτής τιµής. Τα σηµεία απεικονίζονται µε πράσινο, πορτοκαλί και κόκκινο συµβολισµό ανάλογα µε το αν υποδηλώνουν: καλή χηµική κατάσταση, κίνδυνο, ή κακή χηµική κατάσταση αντίστοιχα. Με σκούρο πράσινο συµβολισµό απεικονίζονται τα σηµεία µε αυξηµένες τιµές λόγω φυσικού υποβάθρου. Α Π10.Τ1-42

45 Αν έστω µια παράµετρος ανά θέση υπερβαίνει το όριο της ΑΑΤ και αυτό οφείλεται σε ανθρωπογενή δραστηριότητα, τότε το σηµείο χαρακτηρίζεται ως σηµείο κακής χηµικής κατάστασης. Το υπόγειο υδατικό σύστηµα εκτιµάται ότι βρίσκεται σε κακή κατάσταση στον πρώτο έλεγχο κατάταξης όταν πάνω από το 20% των υδροσηµείων του είναι σηµεία κακής χηµικής κατάστασης. Σε διαφορετική περίπτωση χαρακτηρίζεται σε καλή κατάσταση. Σε περίπτωση υπερβάσεων τιµών που µπορεί να έχουν εντελώς τοπικό και µη αντιπροσωπευτικό χαρακτήρα και οι θέσεις τους να µην έχουν καλή κατανοµή στο χώρο και να είναι συγκεντρωµένες σε ένα τµήµα του συστήµατος τότε το αποτέλεσµα της κατάστασης δεν γενικεύεται για όλο το σύστηµα. Το σύστηµα αυτό θα χαρακτηρισθεί καλής χηµικής κατάστασης και τα συγκεκριµένα σηµεία ως κακής χηµικής κατάστασης. Σχ. 6-1: Έλεγχος γενικής χηµικής κατάστασης Α Π10.Τ1-43

46 2. Έλεγχος υφαλµύρινσης (Σχ. 6-2): Αρχικά εντοπίζονται οι περιοχές που υφίστανται υπεράντληση. Η καλή κατάσταση των ΥΥΣ δεν ικανοποιείται για τον συγκεκριµένο έλεγχο όταν (α) υπάρχει υπέρβαση των ΑΑΤ (Cl, SO 4 ή Ec) σε χαρακτηριστικά σηµεία και (β) καταγράφεται σηµαντική ανοδική τάση σε µία ή περισσότερες παραµέτρους και θέσεις ή υπάρχει σηµαντική επίδραση σε θέσεις απόληψης (πτώση στάθµης και υφαλµύρινση), που οφείλονται σε ανθρώπινη επίδραση. Ο έλεγχος πραγµατοποιείται σε αυτά τα σηµεία ελέγχου που είναι αντιπροσωπευτικά για την τεκµηρίωση της υφαλµύρινσης. Σχ. 6-2: Έλεγχος υφαλµύρινσης Α Π10.Τ1-44

47 3. Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών υδάτων (Σχ. 6-3). Ο έλεγχος αυτός γίνεται µόνο για τα ΥΥΣ τα οποία βρίσκονται σε κίνδυνο (at risk) και που συνδέονται µε επιφανειακά υδατικά συστήµατα. Στις περιπτώσεις αυτές αν τεκµηριώνεται σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα επιφανειακά υδατικά συστήµατα (> 50%), τότε το ΥΥΣ εκτιµάται σε κακή χηµική κατάσταση. Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές µε τα διαθέσιµα δεδοµένα να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των επιφανειακών υδάτων από τα υπόγεια υδατικά συστήµατα και εποµένως από τους έλεγχους υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών δεν µπορεί να προκύψει συµπέρασµα για την ποιοτική κατάσταση του συστήµατος. Σχ. 6-3: Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών υδάτων Α Π10.Τ1-45

48 4. Έλεγχος υποβάθµισης αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων (Σχ. 6-4). Ο έλεγχος αυτός γίνεται µόνο για τα ΥΥΣ τα οποία βρίσκονται σε κίνδυνο (at risk) και που συνδέονται µε χερσαία οικοσυστήµατα. Στις περιπτώσεις αυτές λαµβάνεται υπόψη αν προκύπτει σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα χερσαία οικοσυστήµατα καθώς και ο ρυθµός αποµείωσης και διάλυσης των ρύπων. Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές µε τα διαθέσιµα δεδοµένα να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των χερσαίων οικοσυστηµάτων από τα υπόγεια υδατικά συστήµατα και εποµένως από τους έλεγχους υποβάθµισης αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων δεν µπορεί να προκύψει συµπέρασµα για την ποιοτική κατάσταση του συστήµατος. Σχ. 6-4: Έλεγχος υποβάθµισης αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Α Π10.Τ1-46

49 5. Έλεγχος επίδρασης στο πόσιµο νερό(σχ. 6-5). Ο έλεγχος περιλαµβάνει (α) έλεγχο ικανοποίησης των απαιτήσεων για το πόσιµο νερό στο σηµείο απόληψης, και (β) έλεγχο υποβάθµισης της ποιότητας λόγω ανθρωπογενούς επίδρασης που οδηγεί σε ανάγκη αύξησης του βαθµού επεξεργασίας του νερού σύµφωνα µε το άρθρο 7(3) της WFD. Όσον αφορά τον έλεγχο επίδρασης στο πόσιµο νερό, γίνεται για εκείνα τα ΥΥΣ τα οποία έχουν ενταχθεί στο µητρώο προστατευόµενων περιοχών µε βάσει το άρθρο 7 της Οδηγίας 2000/60/ΕΚ και για τις υδρογεωτρήσεις που χρησιµοποιούνται για άντληση νερού ανθρώπινης κατανάλωσης. Τα διαθέσιµα στοιχεία χαρακτηρίζονται από ελλείψεις (στοιχεία θέσης, ποιοτικά δεδοµένα, κατάσταση γεωτρήσεων). Αρµόδιοι φορείς για την ποιότητα του πόσιµου νερού σύµφωνα µε την ΥΑ Υ2/2600/2001 και τις τροποποιήσεις αυτής, είναι το Υπουργείο Υγείας και ο φορέας λειτουργίας του δικτύου ύδρευσης ( ήµος ή ΕΥΑ). Συµπερασµατικά είναι παρακινδυνευµένο από τα διαθέσιµα στοιχεία να εκτιµηθεί µε αυτόν τον έλεγχο η ποιοτική κατάσταση των συγκεκριµένων ΥΥΣ, αν και δεν µας έχουν αναφερθεί περιπτώσεις όπου απαιτείται αυξηµένη επεξεργασία του παραγόµενου νερού για να γίνει πόσιµο. Μια αρχική προσέγγιση είναι στα ΥΥΣ που είναι σε καλή κατάσταση και δεν διαπιστώνεται υπέρβαση των ΑΑΤ σε καµία υδρευτική γεώτρηση (από αυτές που είναι διαθέσιµες, κυρίως από τα προγράµµατα παρακολούθησης του ΙΓΜΕ), να αξιολογούνται σε καλή χηµική κατάσταση µε βάση το τεστ ποσιµότητας. Σε οποιαδήποτε άλλη περίπτωση (πχ σύστηµα σε καλή χηµική κατάσταση αλλά µε υπερβάσεις σε υδρευτικές γεωτρήσεις) δεν θα προκύπτει κάποιο συµπέρασµα ως προς το τεστ ποσιµότητας, δεδοµένου ότι δεν έχουµε στην διάθεσή µας τα πλήρη ποιοτικά στοιχεία των υδρευτικών γεωτρήσεων. Α Π10.Τ1-47

50 Σχ. 6-5: Έλεγχος επίδρασης στο πόσιµο νερό (ζ) Παρουσίαση της ποιοτικής (χηµικής) κατάστασης: Η παρουσίαση της ποιοτικής (χηµικής) κατάστασης γίνεται για κάθε ΥΥΣ µε την κατάρτιση χάρτη χρησιµοποιώντας κατάλληλο χρωµατισµό. Με πράσινο χρωµατισµό απεικονίζεται το υπόγειο υδατικό σύστηµα που παρουσιάζει καλή ποιοτική (χηµική) κατάσταση και µε κόκκινο αν έχει χαρακτηρισθεί ως κακής κατάστασης. Με µαύρη κουκίδα σηµειώνονται στο χάρτη τα συστήµατα υπόγειων υδάτων που υπόκεινται σε σηµαντική ανοδική τάση των συγκεντρώσεων οποιουδήποτε ρύπου οφειλόµενη στις επιπτώσεις ανθρώπινων δραστηριοτήτων. Με µπλε κουκίδα σηµειώνονται στο χάρτη τα συστήµατα υπόγειων υδάτων που υπόκεινται σε σηµαντική καθοδική τάση των συγκεντρώσεων οποιουδήποτε ρύπου. Στο Κεφάλαιο 11, δίδεται χάρτης της χηµικής κατάστασης των υπογείων υδατικών συστηµάτων ολόκληρου του Υδατικού ιαµερίσµατος Αττικής (Σχ. 11-2) όπου παρουσιάζονται και τα σηµεία καλής και κακής ποιοτικής (χηµικής) κατάστασης για κάθε ΥΥΣ. Α Π10.Τ1-48

51 6.4 Υπερβάσεις προτύπων ποιότητας (ΠΠ) για τα νιτρικά και τα φυτοφάρµακα και των Ανώτερων Αποδεκτών Τιµών (ΑΑΤ) για τους άλλους ρύπους της Οδηγίας 2006/118/ΕΚ Στους χάρτες A Π09-Σχ.3 έως A Π09-Σχ.5 του Παραρτήµατος Ε, παρουσιάζεται σε κάθε υπόγειο υδάτινο σύστηµα η επίτευξη ή υπέρβαση των οριακών τιµών των Προτύπων Ποιότητας για τα νιτρικά και τις ουσίες φυτοφαρµάκων (Παράρτηµα Ι, της ΚΥΑ 39626/2208/Ε130/ ), καθώς και η επίτευξη ή υπέρβαση των Ανώτερων Αποδεκτών Τιµών για τους άλλους ρύπους (Παράρτηµα ΙΙ, της ΚΥΑ 39626/2208/Ε130/ ). Υπέρβαση των ΠΠ, θεωρείται η κατάσταση στην οποία η µέση ετήσια συγκέντρωση µιας από τις µετρηµένες ουσίες σε τουλάχιστον ένα σηµείο παρακολούθησης του ΥΥΣ, είναι µεγαλύτερη από την αντίστοιχη οριακή τιµή της ΚΥΑ 39626/2208/Ε130/ εν υπάρχουν διαθέσιµές µετρήσεις για τις ουσίες φυτοφαρµάκων. Υπέρβαση των ΑΑΤ µιας οµάδας ρύπων θεωρείται η κατάσταση στην οποία η µέση ετήσια συγκέντρωση τουλάχιστον µιας από τις µετρηµένες ουσίες που συµµετέχουν στη συγκεκριµένη οµάδα σε τουλάχιστον ένα σηµείο παρακολούθησης του ΥΥΣ, είναι µεγαλύτερη από την αντίστοιχη οριακή τιµή της ΥΑ 1811/2011 (ΦΕΚ 3322/ ). Οι µετρήσεις βαρέων µετάλλων που καταγράφονται στα ΥΥΣ, δεν είναι συστηµατικές και ως εκ τούτου δεν λαµβάνονται υπ οψιν στην παρούσα αξιολόγηση. Επιπλέον δεν υπάρχουν διαθέσιµές µετρήσεις για συνθετικές ουσίες ανθρώπινης παρασκευής (Τριχλωροαιθυλένιο και Τετραχλωροαιθυλένιο). Η επίτευξη των ΠΠ και των ΑΑΤ θεωρείται ότι επιτυγχάνεται όταν η µέση ετήσια συγκέντρωση όλων των µετρηµένων ουσιών είναι µικρότερη ή ίση από την αντίστοιχη οριακή τιµή. Στην περίπτωση που δεν υπάρχουν µετρήσεις για καµία ουσία η τήρηση των ΠΠ/ ΑΑΤ χαρακτηρίζεται ως άγνωστη. Α Π10.Τ1-49

52 7. ΜΕΘΟ ΟΛΟΓΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΗΣ ΠΟΣΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 7.1 Περιγραφή Μεθοδολογίας Ο χαρακτηρισµός της κατάστασης ενός ΥΥΣ εξαρτάται από τη συνολική αξιολόγηση της χηµικής και ποσοτικής του κατάστασης. Η ποσοτική κατάσταση σχετίζεται µε τη στάθµη των υπόγειων υδάτων και υποδηλώνει την αειφορία του διαθέσιµου πόρου. Για να είναι ένα ΥΥΣ σε καλή ποσοτική κατάσταση θα πρέπει σε µακροπρόθεσµη βάση οι µέσες ετήσιες απολήψεις και απώλειες να µην ξεπερνούν τη µέση ετήσια αναπλήρωση, µείον τη µέση απαιτούµενη οικολογική παροχή στα επηρεαζόµενα επιφανειακά ΥΣ (βασική ροή). Στοιχείο ενδιαφέροντος αποτελεί και η αξιολόγηση της πιθανής µεταβολής της αλληλεπίδρασης µε επιφανειακά υδατικά συστήµατα και οικοσυστήµατα. Ένα σύστηµα µε καλή ποσοτική κατάσταση δεν υπόκειται σε ανθρωπογενείς µεταβολές που θα οδηγούσαν σε µη τήρηση των περιβαλλοντικών στόχων και σε σηµαντική βλάβη των χερσαίων οικοσυστηµάτων τα οποία εξαρτώνται άµεσα από αυτό. Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµάται η µεταβολή σε βάθος χρόνου της υπόγειας στάθµης των υδάτων εφόσον έχει εξασφαλιστεί η επαρκής πυκνότητα των σηµείων παρακολούθησης προκειµένου να εκτιµηθεί αυτή η διακύµανση χωρίς σφάλµατα. Βέβαια η εξέταση της µεταβολής της στάθµης και µόνο δεν είναι επαρκές κριτήριο για να χαρακτηριστεί ένα υπόγειο υδατικό σύστηµα καλής ποσοτικής κατάστασης. Στο χαρακτηρισµό υπεισέρχονται και άλλοι παράγοντες όπως π.χ. η υφαλµύρινση η οποία ελέγχεται µε την παρακολούθηση της διακύµανσης της ηλεκτρικής αγωγιµότητας (EC) και των χλωριόντων (Cl). Ο έλεγχος αυτός γίνεται σε παράκτια υδατικά συστήµατα, όπου λόγω των υπεραντλήσεων προκαλείται διατάραξη της υδροδυναµικής ισορροπίας µε αποτέλεσµα την ποιοτική τους υποβάθµιση. Στη συνέχεια αναλύεται η µεθοδολογική προσέγγιση που ακολουθήθηκε βάσει της Οδηγίας 2000/60ΕΚ, για το χαρακτηρισµό της ποσοτικής κατάστασης των ΥΥΣ. 7.2 Στάδια µεθοδολογίας για την αξιολόγηση της ποσοτικής κατάστασης (α) Συλλογή και επεξεργασία δεδοµένων Από τη συλλογή των δεδοµένων διαµορφώθηκε µια χρονοσειρά για κάθε θέση υδατικού συστήµατος. Για τη διαµόρφωση των χρονοσειρών χρησιµοποιήθηκαν κυρίως τα διαθέσιµα στοιχεία από γεωτρήσεις και πηγάδια που είναι ενταγµένα σε προγράµµατα µακρόχρονης παρακολούθησης της ποσότητας των υπόγειων νερών ή στα οποία έχουν πραγµατοποιηθεί συστηµατικές µετρήσεις στάθµης στα πλαίσια µελετών και για διάστηµα 5 τουλάχιστον υδρολογικών ετών. Α Π10.Τ1-50

53 Σε κάθε ΥΥΣ της περιοχής µελέτης υπάρχει δίκτυο παρακολούθησης της υπόγειας στάθµης, η πυκνότητα του οποίου καλύπτει αντιπροσωπευτικά και κατά το δυνατό οµοιόµορφα το σύστηµα. Από τα δεδοµένα των προγραµµάτων παρακολούθησης της στάθµης συντάσσεται πίνακας για κάθε υπόγειο υδατικό σύστηµα που περιέχει τους κωδικούς και το είδος των υδροσηµείων (γεωτρήσεις, πηγάδια), την ηµεροµηνία που πραγµατοποιήθηκαν οι µετρήσεις και τις τιµές. (β) ιάγραµµα µεταβολής στάθµης ανά σύστηµα: Στη συνέχεια κατασκευάζονται διαγράµµατα χρόνου στάθµης των σηµείων παρακολούθησης που βρίσκονται εντός του ΥΥΣ. Στον οριζόντιο άξονα αναπαρίσταται η χρονική διάρκεια των µετρήσεων σε µήνες και στον κατακόρυφο το βάθος της στάθµης. Τα σηµεία απεικονίζεται µε διαφορετικό χρωµατικό συµβολισµό. Κάθε διάγραµµα θα δώσει πληροφορίες για την µεταβολή της στάθµης σε βάθος χρόνου ώστε να είναι δυνατός ο εντοπισµός υπερετήσιων τάσεων µεταβολής της στάθµης. Στις περιπτώσεις µη ύπαρξης χρονοσειρών µε διάρκεια, συνεκτιµώνται και άλλα ποσοτικά υδρογεωλογικά δεδοµένα (παροχές πηγών, αντλήσεις, υπερετήσιο ισοζύγιο κλπ). (γ) Ερµηνεία της ποσοτικής κατάστασης του υπόγειου υδατικού συστήµατος: Εάν τα διαγράµµατα των υδροσηµείων παρακολούθησης παρουσιάζουν συνεχή υπερετήσια πτώση στάθµης ή αν καταγράφεται ελλειµµατικό ισοζύγιο στο σύστηµα, τότε αυτό χαρακτηρίζεται ως κακής ποσοτικής κατάστασης. Σε αντίθετη περίπτωση χαρακτηρίζεται ως καλής (ποσοτικά) κατάστασης. Ωστόσο λόγω των µικρών χρονοσειρών που προκύπτουν σε πολλές περιπτώσεις από τα δεδοµένα µετρήσεων στάθµης στα σηµεία παρακολούθησης, η ποσοτική κατάσταση εκτιµάται κυρίως από την συναξιολόγηση του αποτελέσµατος του ισοζυγίου µε την εµφάνιση υφαλµύρινσης. Τα υπόγεια υδατικά συστήµατα που έχουν ελάχιστα ή ή/και καθόλου στοιχεία µέτρησης στάθµης αλλά εκτιµάται ότι το υπερετήσιο ισοζύγιο τους είναι ελλειµµατικό µε αποτέλεσµα την υφαλµύρινση είτε τη συνεχή αύξηση του βάθους άντλησης των υδρογεωτρήσεων, χαρακτηρίζονται ως κακής (ποσοτικά) κατάστασης. Επίσης για την αξιολόγηση της ποσοτικής κατάστασης περιλαµβάνονται δυο επιπλέον έλεγχοι σύµφωνα µε το κατευθυντήριο κείµενο 18 που αφορούν: Έλεγχος επίδρασης στην επιφανειακή ροή. Ο έλεγχος αυτός γίνεται κατά περίπτωση, σε εκείνα τα επιφανειακά υδατικά συστήµατα (λίµνες, ποτάµια) που δεν επιτυγχάνουν καλή οικολογική κατάσταση και συσχετίζονται µε υπόγεια υδατικά συστήµατα. Στα επιφανειακά ΥΣ που ταξινοµούνται σε καλή, υψηλή ή άγνωστη οικολογική κατάσταση δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Α Π10.Τ1-51

54 Έλεγχος επίδρασης σε χερσαίο οικοσύστηµα. Στο Υ Αττικής δεν έχουν εντοπιστεί απειλούµενα χερσαία οικοσυστήµατα που επηρεάζονται από την πτώση στάθµης ή ροής ενός ΥΥΣ, εποµένως αυτός ο έλεγχος δεν λαµβάνεται υπόψη στην αξιολόγηση της ποσοτικής κατάστασης των ΥΥΣ. (δ) Παρουσίαση της ποσοτικής κατάστασης των υπόγειων συστηµάτων: Η παρουσίαση της ποσοτικής κατάστασης γίνεται για κάθε ΥΥΣ µε την κατάρτιση χάρτη χρησιµοποιώντας κατάλληλο χρωµατισµό. Με πράσινο χρωµατισµό απεικονίζεται το υπόγειο υδατικό σύστηµα που παρουσιάζει καλή ποσοτική κατάσταση και µε κόκκινο αν έχει χαρακτηρισθεί ως κακής κατάστασης. Α Π10.Τ1-52

55 ΜΕΡΟΣ Γ: ΠΟΙΟΤΙΚΗ ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Α Π10.Τ1-53

56 8. ΑΝΑΛΥΣΗ ΠΟΙΟΤΙΚΩΝ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΚΑΙ ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΧΗΜΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 8.1 GR : Υπόγειο Υδατικό Σύστηµα Λουτρακίου Γεωλογία: Το σύστηµα αναπτύσσεται σε προσχωµατικές αποθέσεις στο πεδινό τµήµα της παράκτιας λεκάνης και σε τριτογενή ιζήµατα της λοφώδους περιοχής στα ανατολικά και νότια. Χαρακτηριστική για τον υδροφορέα του Λουτρακίου είναι η ύπαρξη οφιολιθικών πετρωµάτων που επηρεάζουν τη σύσταση του υπόγειου νερού του. Η τροφοδοσία της υδροφορίας του συστήµατος εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού αλλά και υπόγειες πλευρικές µεταγγίσεις από γειτνιάζοντα πετρώµατα οφιολίθων και ασβεστόλιθων. Η γενική κατεύθυνση κίνησης των υπόγειων νερών είναι περίπου η ίδια µε αυτή των επιφανειακών δηλαδή προς τη θάλασσα (δυτικά) όπου και η φυσική εκφόρτιση του συστήµατος. Το Υπόγειο Υδατικό Σύστηµα Λουτρακίου χρησιµοποιείται για άντληση ύδατος για ανθρώπινη κατανάλωση και περιλαµβάνεται στο µητρώο προστατευόµενων περιοχών σύµφωνα µε το άρθρο 7 της Οδηγίας 2000/60/ΕΚ. ίκτυα Παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι περιοδικές χηµικές αναλύσεις που έχουν εκτελεσθεί από τη ΕΥΑ Λουτρακίου την περίοδο σε 29 σηµεία και οι αναλύσεις που έχουν γίνει σε 5 σηµεία από το ΙΓΜΕ στις περιόδους & Τα σηµεία του δικτύου, που παρουσιάζουν συνολικά καλή διασπορά αφού καλύπτουν σηµαντικό τµήµα του συστήµατος, φαίνονται στη συνέχεια στο χάρτη του Σχ Α Π10.Τ1-54

57 Σχ. 8-1: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα στοιχεία των διαθέσιµων χηµικών αναλύσεων και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας, οι οποίες παρουσιάζονται στον Πίνακα 8-1. Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-55

58 Πίνακας 8-1 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,75 3, ,5 0,75 ΣΚ-Α Γ 24/13 8, ,4 6,9 5,6 81,1 0,0 <0,03 19,6 <5 <5 <3 <5 <5 <1 ΣΚ-Α1 Γ 2/0 8, ,9 14,9 6,2 84, ΣΚ-Β Γ 15/10 8, ,5 5,6 6,9 87,4 <0,01 <0,04 20,9 <5 <5 <3 <5 <5 <1 ΣΚ-Γ Γ 29/4 8, ,9 15,3 7,9 69,4 0,05 0,26 24,0 <17,0 <19, ,0 <5 - ΣΚ- Γ 3/1 8, ,2 5,6 4,1 83, <30 <30 < ΣΚ- 1 Γ 22/13 8, ,1 6,6 3,8 84,0 <0,01 <0,04 18,2 <5 <5 <1 8 <5 <1 ΣΚ- 2 Γ 1/0 7, ,5 43,2 <0,06 73,9 1,0 <0, ΣΚ-Ε Γ 23/14 8, ,4 6,2 2,8 84,7 <0,01 <0,02 20,4 <20 <25 < ΣΚ-ΣΤ Γ 22/12 8, ,2 6,7 3,4 90,3 <0,01 <0,04 20,7 <5 <5 <3 6 <5 <1 ΣΚ-Ζ Γ 22/12 8, ,5 6,5 2,8 89,0 <0,01 <0,04 28,5 <5 <5 <3 <5 <5 <1 ΣΚ-Η Γ 29/14 8, ,7 5,2 3,5 88,0 <0,01 <0,04 17,8 <5 <5 <3 <5 <5 <1 ΣΚ-Θ Γ 29/10 8, ,7 8,1 2,7 57,7 <0,01 <0,04 33,8 <5 <5 <1 <5 <5 <1 ΣΚ-Ι Γ 29/16 8, ,1 6,5 7,6 79,7 <0,01 <0,03 18 <15 <18 <3 10 <5 <1 ΣΚ-Κ Γ 26/16 8, ,3 6,7 3,5 82,4 <0,01 <0,05 19,3 <5 <5 <1 <5 <5 <1 ΣΚ-Λ Γ 3/1 8, ,0 7,4 4,1 75,4 - - <30 <30 < ΣΚ-Μ Γ 3/1 8, ,0 6,4 5,2 73,8 - - <30 <30 < ΣΚ-Ν Γ 1/ ,0 10,1 6,2 80, ΣΚ-Ξ Γ 20/14 8, ,3 15,1 3,2 82,9 0,01 0,04 16,7 11 <12,5 <2 <5 <5 <1 ΣΚ-Ο Γ 17/11 8, ,7 5,5 3,6 86,4 0,01 0,04 21,3 <5 <5 <1 <5 <5 <1 ΣΚ-Π Γ 2/1 8, ,0 10,1 3,1 78, <10 <20 < Κ-A1 Γ 22/16 7, ,8 14,4 1,6 56,5 0,0 <0,01 51,5 < Κ-Γ Γ 18/13 7, ,5 123,7 0,6 69,3 <0,01 <0,05 1, Κ- Γ 7/1 7, ,5 26,2 1,7 59,6 <0,01 <0,03 41 < Κ-Ζ Γ 13/9 7, ,5 124,6 1,5 55,1 <0,02 <0,05 7,5 < Σ1 Γ 7/6 7, ,4 138,6 1,55 96,5 0,0 0,0 <3, Σ1Ν Γ 687 7, ,2 33,9 2,6 65,9 0,0 <0,02 <3,6 < Σ2 Γ 13/10 7, ,5 103,8 0,8 83,6 <0,07 <0,24 < Σ3 Γ 8/3 7, ,7 376,6 0,88 154,6 0,1 <0,04 <2, Σ4 Γ 4/4 7, ,0 336,3 0,0 64,2 0,0 0,31 4, Γ 2/0 8, ,1 8,3 6,2 60,5 <0,05 <0, Π 2/0 8, ,5 129,0 124,0 147,5 <0,05 <0, Φ450 Π 2/0 8, ,2 235,5 9,3 131,5 <0,05 <0, Φ451 Π 9/3 8, <0,05 <0,26 81,5 <5 <5 <3 11,5 7 - Φ452 Π 2/0 8, ,5 77,0 62,0 120,3 <0,05 <0, Από τα στοιχεία του παραπάνω Πίνακα διαπιστώθηκαν τα εξής : Στα πηγάδια 0612, Φ451 & Φ452 η µέση συγκέντρωση νιτρικών υπερβαίνει το 100% της ΑΑΤ. Στη γεώτρηση Σ4 η µέση συγκέντρωση θειικών υπερβαίνει το 100% της ΑΑΤ ενώ στο πηγάδι Φ451 η ίδια παράµετρος υπερβαίνει το 75% της ΑΑΤ. Στη γεώτρηση Σ3 η µέση συγκέντρωση θειικών υπερβαίνει την ΑΑΤ που αποτελεί όµως τοπικού χαρακτήρα αυξηµένη τιµή φυσικού υποβάθρου. Στη γεώτρηση Σ4 οι µέσες τιµές αγωγιµότητας και χλωριόντων υπερβαίνουν το 100% των ΑΑΤ, ενώ στο πηγάδι Φ451 οι µέσες τιµές των ίδιων παραµέτρων υπερβαίνουν το 75% της ΑΑΤ. Α Π10.Τ1-56

59 Στις γεωτρήσεις Κ-Ζ, Σ1, Σ1Ν, Σ2 & Σ3 (περιοχή Κατουνίστρας Σούρλας) έχουν καταγραφεί τιµές αρσενικού που υπερβαίνουν το 100% της ΑΑΤ. Επισηµαίνεται ότι υπάρχει µόνο µία µέτρηση αρσενικού για κάθε γεώτρηση. Οι εν λόγω αυξηµένες συγκεντρώσεις εκτιµάται ότι αποτελούν τοπικού χαρακτήρα αυξηµένες τιµές φυσικού υποβάθρου. Στη γεώτρηση Κ-Α1 και στο πηγάδι Φ451 έχουν καταγραφεί αυξηµένες συγκεντρώσεις χρωµίου µε µέσες τιµές που υπερβαίνουν το 100% της ΑΑΤ, ενώ στην γεώτρηση Κ- η µέση συγκέντρωση χρωµίου υπερβαίνει το 75% της ΑΑΤ. Επισηµαίνεται ότι για την γεώτρηση Κ-Α1 υπάρχει ικανοποιητικός αριθµός µετρήσεων ενώ για τα υδροσηµεία Φ451 και Κ- υπάρχουν µόνον δύο και µία µέτρηση αντίστοιχα. Στη γεώτρηση Σ3 υπάρχει µία µέτρηση υψηλής συγκέντρωσης νικελίου που υπερβαίνει το 100% της ΑΑΤ, ενώ στη γεώτρηση ΣΚ-Γ έχει καταγραφεί υπέρβαση τιµών νικελίου και µολύβδου άνω του 75% της ΑΑΤ. Στην γεώτρησης ΣΚ- έχει καταγραφεί υπέρβαση τιµών µολύβδου άνω του 100% της ΑΑΤ. Στο συγκεκριµένο ΥΥΣ ορίζεται νέα ΑΑΤ για το Mg τα 100 mg/l, λόγω φυσικού υποβάθρου και εποµένως δεν παρατηρούνται υπερβάσεις αυτής. Ανάλυση πιέσεων: Οι χρήσεις γης στην περιοχή του συστήµατος είναι κύρια αγροτικές και αστικές, ενώ υπάρχουν και εκτάσεις µε φυσική βλάστηση. Στις αστικές χρήσεις περιλαµβάνεται πρώτη και παραθεριστική κατοικία, καθώς επίσης και τουριστικές εκµεταλλεύσεις. Παράλληλα υπάρχουν και χρήσεις του δευτερογενούς τοµέα που αφορούν µονάδες εµφιάλωσης µεταλλικού νερού και αναψυκτικών καθώς επίσης και δύο ελαιοτριβεία. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Η υπέρβαση των συγκεντρώσεων νιτρικών είναι τοπική και συνδέεται άµεσα µε τις χρήσεις γης όπως είναι οι καλλιέργειες και οι κτηνοτροφικές µονάδες. Στον κυρίως µεταλλικό υδροφορέα της περιοχής Σκάρπας και γενικά στις υδρευτικές γεωτρήσεις δεν έχουν καταγραφεί αυξηµένες τιµές νιτρικών. Στην συντριπτική πλειοψηφία των υδροσηµείων οι µέσες τιµές συγκεντρώσεων χλωριόντων και αγωγιµότητας είναι χαµηλές. Εξαίρεση αποτελούν η γεώτρηση Σ4 (περιοχή Σούρλας) και το πηγάδι Φ451 όπου καταγράφονται αυξηµένες τιµές συγκεντρώσεων χλωριόντων και αγωγιµότητας που οφείλονται σε υφαλµύρινση λόγω θαλάσσιας διείσδυσης. Α Π10.Τ1-57

60 Το νερό του συστήµατος χαρακτηρίζεται γενικά από αυξηµένες συγκεντρώσεις µαγνησίου ( 100mg/l) που είναι χαρακτηριστικό του µεταλλικού υδροφορέα της περιοχής και οφείλεται στην παρουσία οφιολιθικών πετρωµάτων. Τοπικά στην ανατολική περιοχή Κατουνίστρας Σούρλας παρατηρούνται αυξηµένες συγκεντρώσεις αρσενικού ( 70µg/l) και θειικών (>300mg/l) που οφείλονται επίσης σε αυξηµένες τοπικά τιµές φυσικού υποβάθρου λόγω της παρουσίας ηφαιστειακών πετρωµάτων του ηφαιστείου Σουσακίου. Τοπικά και περιστασιακά έχουν καταγραφεί αυξηµένες συγκεντρώσεις ορισµένων βαρέων µετάλλων όπως χρώµιο, νικέλιο & µόλυβδος, οι οποίες θα πρέπει να διερευνηθούν συστηµατικότερα ώστε να επιβεβαιωθεί η παρουσία τους και να διαπιστωθεί η προέλευσή τους. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση αφού µόνον τέσσερα (4) από τα υδροσηµεία του, ή ποσοστό 12% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Η χωροθέτηση των υπόψη σηµείων βρίσκεται περί την περιοχή του Ισθµού της Κορίνθου και εκτός του βασικού µεταλλικού υδροφορέα Λουτρακίου (περιοχή Σκάρπας). Οι καταγεγραµµένες υπερβάσεις ορισµένων βαρέων µετάλλων (χρώµιο, νικέλιο & µόλυβδος) που εκτιµάται ότι δεν οφείλονται σε φυσικό υπόβαθρό χρίζουν περαιτέρω διερεύνησης µε συστηµατικές µετρήσεις και λαµβάνονται υπόψη στο προτεινόµενο πρόγραµµα παρακολούθησης (βλ. Παραδοτέο 1 της Β Φάσης του Έργου). Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-2), χλωριόντων (Σχ.8-3) και αγωγιµότητας (Σχ.8-4). Α Π10.Τ1-58

61 Σχ.8-2 : Χάρτης συγκέντρωσης νιτρικών υπόγειου υδατικού συστήµατος GR Α Π10.Τ1-59

62 Σχ.8-3 : Χάρτης συγκέντρωσης χλωριόντων υπόγειου υδατικού συστήµατος GR Α Π10.Τ1-60

63 Σχ.8-4 : Χάρτης αγωγιµότητας υπόγειου υδατικού συστήµατος GR Έλεγχο υφαλµύρινσης Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, δεν διαπιστώνεται υφαλµύρινση παρά µόνο τοπικά στην περιοχή Σούρλα. Επίσης από την επεξεργασία των µετρήσεων στάθµης δεν σηµειώνεται πτώση στάθµης σε θέσεις απόληψης. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-61

64 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ χρησιµοποιείται για άντληση για ανθρώπινη κατανάλωση και εξυπηρετεί τις ανάγκες του δήµου Λουτρακίου-Περαχώρας. Από τον έλεγχο επίδρασης στο πόσιµο νερό διαπιστώθηκε ότι, η µέση τιµή νικελίου (µια µέτρηση το 2008) υπερβαίνει την ΑΑΤ στην υδρευτική γεώτρηση Σ3, η µέση τιµή χρωµίου υπερβαίνει οριακά την ΑΑΤ στην υδρευτική γεώτρηση Κ-Α1 και η µέση τιµή µολύβδου (µια µέτρηση το έτος 1999) υπερβαίνει την ΑΑΤ στην υδρευτική γεώτρηση ΣΚ-Γ. Οι γεωτρήσεις Σ3 και ΣΚ-Γ βρίσκονται εκτός λειτουργίας. Τα ποιοτικά στοιχεία του πόσιµου νερού στο δίκτυο ύδρευσης της περιοχής συµµορφώνονται µε τις απαιτήσεις της οδηγίας 98/83/ΕΚ. Εποµένως από τον έλεγχο επίδρασης στο πόσιµο νερό το ΥΥΣ χαρακτηρίζεται σε καλή χηµική κατάσταση. ιάγνωση τάσης ρύπανσης: Από την αξιολόγηση των διαθέσιµων στοιχείων των χρονοσειρών των νιτρικών, χλωριόντων και αγωγιµότητας, δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων αυτών των ρύπων στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.2 GR : Υπόγειο Υδατικό Σύστηµα υτικών Γερανείων Γεωλογία: Το σύστηµα οριοθετείται στις µάζες των ανθρακικών πετρωµάτων του δυτικού τµήµατος του όγκου των Γερανείων Ορέων στην περιοχή Λουτρακίου Περαχώρας. Κατώτερος στρωµατογραφικός ορίζοντας του συστήµατος είναι ασβεστόλιθοι του Τριαδικού Ιουρασικού µε υπερκείµενα στρώµατος κατά περίπτωση: τα ανώτερα τµήµατα ασβεστόλιθων υψηλής υδροπερατότητας, ή οφιολιθικά πετρώµατα (ΒΑ/κή περιοχή), ή τα τεταρτογενή υλικά µέτριας υδροπερατότητας, ή ο πρακτικά αδιαπέρατος φλύσχης. Η αναπτυσσόµενη υπόγεια υδροφορία είναι κυρίως καρστικής µορφής µε επίπεδο βάσης στο υψόµετρο της στάθµης της θάλασσας. Η τροφοδοσία της προέρχεται κυρίως από την απευθείας κατείσδυση του µετεωρικού νερού. Η εκφόρτιση του συστήµατος γίνεται ακτινωτά προς την θάλασσα µε την µορφή διάχυτων αναβλύσεων κατά µήκος των ακτών, ενώ µε τις εκφορτίσεις του σχετίζονται στα δυτικά οι Α Π10.Τ1-62

65 λίµνες Βουλιαγµένης και Ηραίου. Στα όρια του υπόψη συστήµατος εκφορτίζονται και οι ιαµατικές πηγές Λουτρακίου. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν εκτελεστεί σε 7 σηµεία από τη ΕΥΑ Λουτρακίου την περίοδο Τα περισσότερα από τα σηµεία βρίσκονται συγκεντρωµένα στο κέντρο περίπου της περιοχής του υπογείου συστήµατος και δύο από αυτά στην παράκτια ζώνη. Τα σηµεία παρακολούθησης παρουσιάζονται στο χάρτη του Σχ Σχ.8-5 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-2. Οι Α Π10.Τ1-63

66 χηµικές αναλύσεις αφορούν κυρίως βασικές παραµέτρους ενώ από βαρέα µέταλλα έχει µετρηθεί µόνο η συγκέντρωση ολικού χρωµίου σε ορισµένες θέσεις. Πίνακας 8-2 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Λ-ΙΑΜ ΠΓ 5/5 7, ,7 103,6 2,1 93,4 0,0 <0,02 6, ΠΣ-1 Γ 10/0 7, ,5 19,9 0,9 18,3 <0,02 <0, Λ-ΓΚ ΠΓ 13/12 7, ,6 14,2 0,4 8,9 0,0 <0,01 <0, ΑΡ-Β Γ 1/1 7, ,0 18,0 53,4 23,8 0,0 <0, ΑΡ-Γ Γ 1/1 7, ,3 13,0 42,4 21,4 0,0 <0, ΑΡ-Ζ Γ 1/0 7, ,3 11,0 18,0 22,1 0, ΣΧ-Α Γ 2/2 8, ,4 13,5 4,0 128,0 0,0 <0,02 20, Από τα στοιχεία του Πίνακα 8-2 διαπιστώθηκαν τα εξής: Η ιαµατική πηγή Λ-ΙΑΜ παρουσιάζει υπέρβαση των τιµών αγωγιµότητας, χλωριόντων και µαγνησίου (άνω του 100% της ΑΑΤ), που αποτελούν όµως αυξηµένες τιµές φυσικού υποβάθρου. Στη γεώτρηση ΑΡ-Β καταγράφεται υπέρβαση νιτρικών άνω του 100% της ΑΑΤ και στη γεώτρηση ΑΡ-Γ άνω του 75% της ΑΑΤ. Στη γεώτρηση ΣΧ-Α καταγράφεται υπέρβαση χλωριόντων του 75% της ΑΑΤ και του µαγνησίου του 100% της ΑΑΤ. Στο συγκεκριµένο ΥΥΣ ορίζεται νέα ΑΑΤ για το Mg τα 130 mg/l, λόγω φυσικού υποβάθρου και εποµένως δεν παρατηρούνται υπερβάσεις αυτής. Ανάλυση πιέσεων : Οι χρήσεις γης είναι στην περιοχή κατά βάση αγροτικές, λιγότερο χρήσεις κατοικίας, ενώ υπάρχουν και εκτάσεις µε φυσική βλάστηση. Το υδατικό σύστηµα GR χρησιµοποιείται για άντληση ύδατος για ανθρώπινη κατανάλωση. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Τα περισσότερα σηµεία απεικονίζονται µε πράσινο χρώµα στον χάρτη συγκέντρωσης των νιτρικών, ενώ η αυξηµένη συγκέντρωση νιτρικών που καταγράφεται στις γεωτρήσεις ΑΡ-Β και ΑΡ-Γ στο κέντρο της περιοχής του συστήµατος, είναι τοπική και οφείλεται στις γεωργικές δραστηριότητες και τη χρήση λιπασµάτων. Α Π10.Τ1-64

67 Τα περισσότερα σηµεία απεικονίζονται µε πράσινο χρώµα στους χάρτες συγκέντρωσης χλωριόντων και αγωγιµότητας. Η ιαµατική πηγή του Λουτρακίου (Λ-ΙΑΜ) που αναβλύζει κοντά στην ακτή στο όριο του υπόγειου υδατικού συστήµατος, παρουσιάζει αυξηµένη αγωγιµότητα και συγκέντρωση χλωριόντων αποτέλεσµα της ανάµειξης του καρστικού µε το θαλασσινό νερό. Για την γεώτρηση ΣΧ-Α υπάρχουν µόνον δύο σειρές µετρήσεων χηµικών παραµέτρων από τις οποίες συµπεραίνεται υφαλµύρινση κατά τους καλοκαιρινούς µήνες µε αυξηµένες συγκεντρώσεις χλωριόντων. Η συγκέντρωση µαγνησίου καταγράφεται περί τα 100mg/l και αυξάνεται κατά τους καλοκαιρινούς µήνες λόγω θαλάσσιας διείσδυσης µε καταγεγραµµένη µέση τιµή περί τα 130mg/l. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση αφού ένα (1) µόνο υδροσηµείο ή ποσοστό 14% βρίσκεται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-6), χλωριόντων (Σχ.8-7) και αγωγιµότητας (Σχ.8-8). Α Π10.Τ1-65

68 Σχ.8-6 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-66

69 Σχ.8-7 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-67

70 Σχ.8-8 : Χάρτης αγωγιµότητας ΥΥΣ GR Έλεγχο υφαλµύρινσης Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, δεν διαπιστώνεται υφαλµύρινση οφειλόµενη σε ανθρωπογενή αίτια. Στο υπόγειο υδατικό σύστηµα υτικών Γερανείων δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-68

71 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν χαρακτηρίζεται περαιτέρω, εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.3 GR : Υπόγειο Υδατικό Σύστηµα Κεντρικών Γερανείων - Καλαµακίου Γεωλογία: Το σύστηµα οριοθετείται στις µάζες των οφιολιθικών πετρωµάτων που δοµούν την κεντρική ορεινή περιοχή των Γερανείων Ορέων, τις δυτικές πλαγιές του όρους Μαυροβουνίου και τη λοφώδη και πεδινή παράκτια περιοχή των ακτών του Σαρωνικού Κόλπου από τον οικισµό Καλαµάκι µέχρι περίπου τους Αγίους Θεοδώρους. Στις εµφανίσεις των οφιολίθων της περιοχής αναπτύσσεται ρωγµατική υδροφορία, περιορισµένης υδροπερατότητας, που εκφορτίζεται τµηµατικά από πηγές (Λιάκι, Αγία Τριάδα κ.α.) και από πλευρικές διηθήσεις προς το σύστηµα του Λουτρακίου (GR ). Το Υπόγειο Υδατικό Σύστηµα Κεντρικών Γερανείων - Καλαµακίου χρησιµοποιείται για άντληση ύδατος για ανθρώπινη κατανάλωση και περιλαµβάνεται στο µητρώο προστατευόµενων περιοχών σύµφωνα µε το άρθρο 7 της Οδηγίας 2000/60/ΕΚ. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκε η χηµική ανάλυση που έχει εκτελεστεί από τη ΕΥΑ Λουτρακίου την περίοδο σε µόνο 1 σηµείο, την πηγή Λ-ΜΠ, η οποία βρίσκεται στη βόρεια παράκτια ζώνη. Η θέση του σηµείου δίδεται στο χάρτη του Σχ Α Π10.Τ1-69

72 Σχ.8-9 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Τα στοιχεία της αναλύσεως παρουσιάζονται στον Πίνακα 8-3 και αξιολογήθηκαν ως µέσες τιµές των παραµέτρων. Η ανάλυση αφορά κυρίως βασικές παραµέτρους ενώ από βαρέα µέταλλα έχει µετρηθεί µόνο η συγκέντρωση ολικού χρωµίου. Πίνακας 8-3 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Λ-ΜΠ ΠΓ 19/ ,8 3,3 1,2 97, , Στο συγκεκριµένο ΥΥΣ ορίζεται νέα ΑΑΤ για το Mg τα 100 mg/l, λόγω φυσικού υποβάθρου και εποµένως δεν παρατηρούνται υπερβάσεις αυτής. Α Π10.Τ1-70

73 Οι µέσες τιµές συγκεντρώσεων των υπόλοιπων εξεταζόµενων παραµέτρων βρίσκονται εντός των ΑΑΤ. Ανάλυση Πιέσεων: Στην περιοχή του συστήµατος κυριαρχούν οι εκτάσεις µε φυσική βλάστηση, ενώ στην χαµηλή ζώνη των Αγίων Θεοδώρων υπάρχουν χρήσεις αγροτικές και κατοικίας. Στην ίδια περιοχή υπάρχουν και σηµαντικές χρήσεις του δευτερογενούς τοµέα που αφορούν µονάδες: διύλισης πετρελαίου, παραγωγής προϊόντων αλουµινίου και δοµικών προϊόντων από σκυρόδεµα, µονάδες ελαίων, λιπών, αλεύρων, λιπασµάτων, αρωµάτων και ξυλείας. Επίσης, στην περιοχή λειτουργεί Εγκατάσταση Επεξεργασίας Λυµάτων των Αγίων Θεοδώρων µε αποδέκτη των προϊόντων της τον Σαρωνικό Κόλπο. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων και τις υφιστάµενες πιέσεις διαπιστώνεται ότι: Η αυξηµένη συγκέντρωση Μαγνησίου (έως 100mg/l) οφείλεται σε φυσικά αίτια λόγω της ύπαρξης οφιολιθικών πετρωµάτων στα οποία αναπτύσσεται το σύστηµα. Στην περιοχή του συστήµατος υπάρχει αξιόλογος αριθµός υδρευτικών δηµοτικών γεωτρήσεων οι οποίες χωροθετούνται βόρεια του οικισµού των Αγ. Θεοδώρων για τις οποίες όµως δεν υπάρχουν διαθέσιµες χηµικές αναλύσεις. Οι υφιστάµενες πιέσεις µε σηµαντικότερη τα ιυλιστήρια Κορίνθου, βρίσκονται κατάντη των εν λόγω γεωτρήσεων και εκτιµάται ότι δεν επηρεάζουν την ποιοτική κατάσταση του υδροφορέα τους, η οποία σύµφωνα µε πληροφορίες είναι καλή. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση και το µόνο διαθέσιµο υδροσηµείο µε χηµικές αναλύσεις παρουσιάζει υπέρβαση µόνο στο µαγνήσιο που οφείλεται στο φυσικό υπόβαθρο της περιοχής. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-10), χλωριόντων (Σχ.8-11) και αγωγιµότητας (Σχ.8-12) Α Π10.Τ1-71

74 Σχ.8-10 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-72

75 Σχ.8-11 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-73

76 Σχ.8-12 : Χάρτης αγωγιµότητας ΥΥΣ GR Α Π10.Τ1-74

77 ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.4 GR : Υπόγειο Υδατικό Σύστηµα Ανατολικών Γερανείων - Μαυροβουνίου Γεωλογία: Το σύστηµα αναπτύσσεται στις µάζες των ανθρακικών πετρωµάτων του ανατολικού τµήµατος του ορεινού όγκου των Γερανείων και του όρους Μαυροβουνίου. Η υπόγεια υδροφορία είναι καρστικής µορφής και σχηµατίζεται στο επίπεδο της στάθµης της θάλασσας, ενώ η τροφοδοσία της προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού. Η εκφόρτιση του συστήµατος γίνεται προς την θάλασσα κύρια προς την κατεύθυνση του Σαρωνικού Κόλπου, όπου στην παράκτια ζώνη µεταξύ Αγίων Θεοδώρων και Κινέττας υπάρχουν διακριτές (Γλυφάδα) και διάχυτες αναβλύσεις υφάλµυρων νερών, τόσο στο επίπεδο της ακτής όσο και υποθαλάσσια. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έγιναν σε 8 υδροσηµεία στα πλαίσια υδρογεωλογικών µελετών του ΥΠΙΜΕ Ι για την άρδευση των έργων πρασίνου του αυτοκινητοδρόµου Αθηνών Κορίνθου τα έτη 1996 & Τα σηµεία του δικτύου βρίσκονται σε χαµηλά υψόµετρα στην παράκτια ζώνη του συστήµατος και είναι συγκεντρωµένα σε περιοχή µικρής έκτασης. Η θέση τους δίδεται στο χάρτη του Σχ Α Π10.Τ1-75

78 Σχ.8-13 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-4. Επισηµαίνεται ότι οι χηµικές αναλύσεις επικεντρώνονται κυρίως στις βασικές παραµέτρους ενώ δεν υπάρχουν στοιχεία για τα βαρέα µέταλλα. Α Π10.Τ1-76

79 Πίνακας 8-4 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 ΓΚ4 Γ 1/0 7, <0,5 <0, ΓΚ5 Γ 1/0 7, <1 134 <0,5 <0, ΓΚ10 Γ 1/0 6, <1 73 <0,5 <0, KΓ13 Γ 1/0 6, <1 103 <0,5 <0, KΓ15 Γ 1/0 7, , , KΠ2 Π 1/0 7, , KΠ5 Π 1/0 7, KP9 Π 1/0 7, , Από τα στοιχεία του Πίνακα 8-4 διαπιστώθηκαν τα εξής: Στα υδροσηµεία ΚΓ15 και ΚΠ5 έχουν καταγραφεί τιµές θείου που υπερβαίνουν το 100% τις ΑΑΤ, ενώ στις γεωτρήσεις ΓΚ5, ΚΓ13 και ΚΡ9 οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ. Σε όλες τις γεωτρήσεις εκτός από την ΓΚ4, έχουν καταγραφεί τιµές αγωγιµότητας που υπερβαίνουν το 100% της ΑΑΤ. Στην γεώτρηση ΓΚ10 έχει καταγραφεί τιµή αγωγιµότητας που υπερβαίνει το 75% της ΑΑΤ. Σε όλα τα υδροσηµεία οι µέσες τιµές συγκέντρωσης για τα νιτρικά, τα νιτρώδη και την αµµωνία είναι κάτω από το 75% της ΑΑΤ. Οι µέσες τιµές του µαγνησίου και του χλωρίου υπερβαίνουν το 100% των ΑΑΤ σε όλα τα υδροσηµεία του υπόγειου υδατικού συστήµατος. Ανάλυση πιέσεων: Στην περιοχή του συστήµατος κυριαρχούν οι εκτάσεις µε φυσική βλάστηση, ενώ υπάρχουν και περιορισµένες αγροτικές χρήσεις και χρήσεις κατοικίας. Επίσης υπάρχει και µία µονάδα του δευτερογενούς τοµέα που αφορά στην παραγωγή σκυροδέµατος. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι µέσες τιµές των συγκεντρώσεων νιτρικών είναι συνολικά πολύ χαµηλές. Στην συντριπτική πλειοψηφία των υδροσηµείων οι µέσες τιµές συγκεντρώσεων χλωριόντων και αγωγιµότητας υπερβαίνουν τις ΑΑΤ λόγω υφαλµύρινσης από θαλάσσια διείσδυση. Α Π10.Τ1-77

80 Το πλήθος των υδροσηµείων του συστήµατος µε κακή χηµική κατάσταση είναι επτά (7) ή ποσοστό 88% του συνόλου. Ωστόσο η υποβάθµιση λόγω υφαλµύρινσης, εντοπίζεται στην παράκτια ζώνη όπου χωροθετούνται κυρίως τα υδροσηµεία παρακολούθησης και οφείλεται στην κακή ποσοτική κατάσταση του συστήµατος. Γενικά το υπόγειο υδατικό σύστηµα εκτιµάται σε καλή χηµική κατάσταση κυρίως λόγω απουσίας πιέσεων. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-14), χλωριόντων (Σχ.8-15) και αγωγιµότητας (Σχ.8-16). Σχ.8-14 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-78

81 Σχ.8-15 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-79

82 Έλεγχο υφαλµύρινσης Σχ.8-16 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται υφαλµύρινση τοπικά στην παράκτια ζώνη όπου υπάρχει το σύνολο των σηµείων δειγµατοληψίας και αποδίδονται κυρίως στις σηµαντικές απώλειες µέσω του µεγάλου καρστικού µετώπου προς τη θάλασσα στην περιοχή της Κακιάς Σκάλας. Στο υπόγειο υδατικό σύστηµα Ανατολικών Γερανείων Μαυροβουνίου δεν υπάρχουν υδροσηµεία µε µετρήσεις στάθµης. Στο σύνολο του το υπόγειο υδατικό σύστηµα GR από τον έλεγχο της υφαλµύρινσης, αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-80

83 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ συσχετίζεται µε το χερσαίο υδατικό οικοσύστηµα (GR ) ΟΡΗ ΓΕΡΑΝΕΙΑ. Στον έλεγχο αυτόν λαµβάνεται υπόψη, αν προκύπτει σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα επιφανειακά ΥΣ ή χερσαία οικοσυστήµατα (> 50%). Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των επιφανειακών ΥΣ ή χερσαίων οικοσυστηµάτων από τα υπόγεια υδατικά συστήµατα. Εποµένως από τον έλεγχο υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων δεν µπορεί να προκύψει συµπέρασµα για την ποιοτική κατάσταση του συστήµατος. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.5 GR : Υπόγειο Υδατικό Σύστηµα Μεγάρων - Αλεποχωρίου Γεωλογία: Το σύστηµα αναπτύσσεται στα προσχωµατικά υλικά και τα τριτογενή ιζήµατα της νεοτεκτονικής λεκάνης των Μεγάρων. Στην περιοχή αναπτύσσονται κοκκώδεις υδροφορίες, φρεάτια σε µικρό βάθος και υπό-πίεση σε µεγαλύτερα βάθη και το συνολικό πάχος του συστήµατος εκτιµάται περίπου στα 100m στην προσχωµατική ζώνη και αρκετά µεγαλύτερο στην περιοχή των νεογενών. Η τροφοδοσία των υδροφορέων του συστήµατος εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και σε µικρότερο βαθµό από πλευρικές µεταγγίσεις που συντελούνται υπόγεια από τους καρστικούς σχηµατισµούς των ορεινών περιοχών. Το Υπόγειο Υδατικό Σύστηµα Μεγάρων Αλεποχωρίου σχετίζεται µε την προτεινόµενη για ένταξη στις ευπρόσβλητες ζώνες (περιοχή Αλεποχωρίου) λόγω νιτρορρύπανσης γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. Α Π10.Τ1-81

84 ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 29 σηµεία, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων από 5 σηµεία, που έγιναν στα πλαίσια υδρογεωλογικών µελετών του ΥΠΙΜΕ Ι για την άρδευση των έργων πρασίνου του αυτοκινητοδρόµου Αθηνών Κορίνθου τα έτη 1996 & Τα υδροσηµεία παρακολούθησης βρίσκονται σε χαµηλά υψόµετρα, ενώ στην παράκτια ζώνη του συστήµατος συγκεντρώνονται κυρίως πηγάδια. Στο χάρτη του Σχ δίδεται η θέση των σηµείων παρακολούθησης που έχουν καλή διασπορά, σε µεγάλη έκταση. Σχ.8-17 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-5. Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-82

85 Πίνακας 8-5 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 187,5 37,5 37,5 0,375 0,375 37, ,75 3, ,5 0,75 Γ17 Γ 1/0 7, ,7 50,4 15,5 144,0 0,1 <0, Γ303 Γ 3/0 7, ,3 102,0 67,7 47,4 <0,05 <0, Γ307 Γ 3/1 8, ,9 16,8 39,5 47,3 <0,07 <0,26 <5 <5 13 <1 <5 <5 - Γ311 Γ 2/0 7, ,9 17,8 18,6 29,5 <0,05 <0, Γ315 Γ 3/1 7, ,3 118,9 62,1 94,8 <0,05 <0,26 9 <5 <5 <1 5 <5 - Γ320 Γ 3/1 8, ,1 18,8 10,3 44,5 <0,05 <0,26 29 <5 <5 <1 <5 < Π 7/1 7, ,5 410,7 157,1 219,2 <0,06 <0, <5 < Γ14 Γ 6/0 7, ,9 60,6 95,2 68,4 <0,05 <0, Γ152 Γ 2/1 7, ,0 531,0 201,5 236,0 <0,05 <0, < Γ154 Γ 2/1 8, ,5 243,0 139,5 107,0 <0,05 <0, <5 < Γ158 Γ 2/1 7, ,0 88,7 124,0 90,6 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ166 Γ 2/1 7, ,5 86,8 7,8 92,8 <0,05 <0,26 <5 12 <5 <1 210 <5 - Φ155 Π 3/1 8, ,3 245,3 120,0 95,0 <0,05 <0, <5 <1 69 <5 - Φ156 Π 3/1 7, ,7 241,0 124,0 279,7 <0,05 <0,27 8 <5 <5 < Φ157 Π 3/1 7, ,0 333,0 268,7 466,7 <0,05 <0,51 <5 <5 <5 <1 < Φ162 Π 3/1 8, ,0 94,0 59,9 90,9 <0,05 <0,26 5 <5 <5 <1 260 <5 - Φ163 Π 7/1 7, ,2 246,4 90,1 255,9 <0,05 <0,26 6 <5 <5 < Φ164 Π 3/1 7, ,3 611,0 299,7 417,3 <0,05 <0, < Φ165 Π 3/1 8, ,3 512,3 21,7 232,7 <0,05 <0,26 < < Φ34 Π 3/1 7, ,7 184,0 104,4 82,3 <0,05 <0, <5 <1 170 <5 - Φ35 Π 3/1 7, ,3 609,0 217,0 453,3 <0,05 <0, <5 < Φ41 Π 2/1 7, ,5 301,0 <37 460,5 <0,05 <0, < Γ39 Γ 1/0 8, ,0 32,7 <50 69,3 <0,05 <0, Γ40 Γ 1/0 8, ,3 33,1 <50 83,2 <0,05 <0, Φ16 Π 1/0 7, ,8 77,8 12,4 153,7 0,1 <0, Γ302 Γ 8/3 7, ,2 128,8 48,7 <0,05 <0,26 <5 <5 <5 <1 42,7 <5 - ΜΓ/5α Γ 23/3 8, ,9 <5 47,6 <0,05 <0, ,3 10 <1 6 <5 - Φ20 Π 11/4 7, ,9 414,3 157,1 223,1 0,14 <0, <5 <1 174,3 12,5 - ΜΓ3 Γ 1/0 7, <1 48 <0,5 <0, ΜΓ10 Γ 1/0 7, <0,5 <0, ΜΓ23 Γ 1/0 7, <0,5 <0, ΜΓ32 Γ 1/0 7, <0,5 <0, ΜΓ35 Γ 1/0 7, <0,5 <0, Από τα στοιχεία του Πίνακα 8-5 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των νιτρικών υπερβαίνουν το 100% των ΑΑΤ σε 19 από τα 34 υδροσηµεία. Στις θέσεις ΜΓ3, ΜΓ10, ΜΓ23, ΜΓ32, ΜΓ35, ΜΓ/5α, Φ16, Φ41, Φ165, Γ166, Γ320, Γ311 και Γ170 οι µέσες τιµές νιτρικών δεν υπερβαίνουν την ΑΑΤ, ενώ στη γεώτρηση Γ307 η ίδια παράµετρος υπερβαίνει το 75% της ΑΑΤ. Σε 22 υδροσηµεία έχουν καταγραφεί αυξηµένες συγκεντρώσεις χλωρίου µε µέσες τιµές που υπερβαίνουν το 100% της ΑΑΤ, ενώ οι µέσες τιµές συγκέντρωσης των υδροσηµείων Γ307, Γ311, Γ320, Γ14, Γ39, Γ40, ΜΓ/5α, ΜΓ3, ΜΓ10, ΜΓ23, ΜΓ32 και ΜΓ35 για την ίδια παράµετρο βρίσκονται κάτω από το όριο επιφυλακής. Στις γεωτρήσεις Γ17, Γ303, Γ158, Γ166 και Φ162 έχουν καταγραφεί µέσες τιµές αγωγιµότητας που υπερβαίνουν το 75% της ΑΑΤ, ενώ στα υδροσηµεία Γ315, 0613, Γ152, Γ154, Φ155, Φ156, Φ157,Φ163, Φ164, Φ165, Φ34, Φ35, Φ41, Φ16, Φ20 και ΜΓ35 έχουν καταγραφεί αυξηµένες τιµές της ίδιας παραµέτρου που υπερβαίνουν το 100% της ΑΑΤ. Α Π10.Τ1-83

86 Οι µέσες τιµές του θείου υπερβαίνουν το 100% των ΑΑΤ στα υδροσηµεία 0613, Γ152, Φ157, Φ164, Φ165, Φ35, Φ41 και Φ20, ενώ στη γεώτρηση Γ154 και στα πηγάδια Φ155, Φ156 και Φ163 οι µέσες τιµές υπερβαίνουν το 75% της ΑΑΤ της ίδιας παραµέτρου. Οι µέσες τιµές των παραµέτρων νιτρώδη, αµµωνία και κάδµιο βρίσκονται κάτω από το όριο επιφυλακής τους σε όλα τα σηµεία. Στη γεώτρηση Γ152 υπάρχει µέτρηση µε υψηλή τιµή συγκέντρωσης χρωµίου που υπερβαίνει το 100% της ΑΑΤ. Στα σηµεία Γ152, Φ164 και ΜΓ/5α έχουν καταγραφεί µέσες τιµές νικελίου που υπερβαίνουν το 100% της ΑΑΤ. Στην γεώτρηση Γ152 διαπιστώνεται υπέρβαση του 100% της ΑΑΤ για τον µόλυβδο ενώ στη γεώτρηση ΜΓ/5α καταγράφεται υπέρβαση του 75% της ΑΑΤ για το ίδιο στοιχείο. Στα σηµεία παρακολούθησης Γ152, Γ166, Φ156, Φ162 και Φ41 οι µέσες τιµές αργιλίου υπερβαίνουν το 100% της ΑΑΤ, ενώ στα πηγάδια Φ34 και Φ20 οι µέσες τιµές υπερβαίνουν το 75% της ΑΑΤ για το ίδιο στοιχείο. Στα πηγάδια Φ156, Φ157, Φ164, Φ165, Φ35, Φ41 και Φ20 οι µέσες τιµές συγκέντρωσης του αρσενικού υπερβαίνουν το 100% της ΑΑΤ και στη γεώτρηση Γ152 η µέση τιµή συγκέντρωσης του ίδιου στοιχείου υπερβαίνει το 75% της ΑΑΤ. Οι µέσες τιµές του µαγνησίου υπερβαίνουν το 100% των ΑΑΤ σχεδόν σε όλα τα υδροσηµεία πλην των Γ303, Γ307, Γ302, Γ320, ΜΓ3, ΜΓ/5α και ΜΓ10, οι µέσες τιµές των οποίων ξεπερνούν το 75% της ΑΑΤ. Ανάλυση πιέσεων: Οι κύριες χρήσεις γης στην περιοχή είναι οι αγροτικές και σε δεύτερο βαθµό οι χρήσεις κατοικίας, ενώ υπάρχουν και εκτάσεις µε φυσική βλάστηση. Παράλληλα υπάρχουν σηµαντικές χρήσεις του δευτερογενούς τοµέα που αφορούν µονάδες αλουµινίου, αρωµάτων, σκυροδέµατος, τροφίµων και τέσσερα ελαιοτριβεία. Επίσης στην περιοχή λειτουργεί και Εγκατάσταση Επεξεργασίας Λυµάτων των Μεγάρων για εξυπηρετούµενο πληθυσµό κατοίκους, µε αποδέκτη των προϊόντων της τον Σαρωνικό Κόλπο. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υψηλές τιµές νιτρικών, χλωριόντων και αγωγιµότητας καταγράφονται κυρίως στην παράκτια ζώνη. Σύµφωνα µε τις χηµικές αναλύσεις των υδροσηµείων και τις πιέσεις που δέχεται το υπόγειο υδατικό σύστηµα διαπιστώνεται ότι οι αυξηµένες συγκεντρώσεις νιτρικών, Α Π10.Τ1-84

87 χλωριόντων και βαρέων µετάλλων, οφείλονται στις ανθρώπινες δραστηριότητες (γεωργία, πτηνοτροφία - κτηνοτροφία) και στην υφαλµύρινση. Οι αυξηµένες συγκεντρώσεις βαρέων µετάλλων όπως χρώµιο, νικέλιο, µόλυβδος & αρσενικό, θα πρέπει να διερευνηθούν συστηµατικότερα ώστε να επιβεβαιωθεί η παρουσία τους. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 23 υδροσηµεία του ή ποσοστό 68% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Οι καταγεγραµµένες υπερβάσεις των βαρέων µετάλλων χρίζουν περαιτέρω διερεύνησης και λαµβάνονται υπόψη στο προτεινόµενο πρόγραµµα παρακολούθησης (βλ. Παραδοτέο 1 της Β Φάσης του Έργου). Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-18), χλωριόντων (Σχ.8-19) και αγωγιµότητας (Σχ.8-20). Σχ.8-18 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-85

88 Σχ.8-19 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-86

89 Έλεγχο υφαλµύρινσης Σχ.8-20 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται ποιοτική υποβάθµιση (υφαλµύρινση) του νερού στην παράκτια ζώνη εξαιτίας της θαλάσσιας διείσδυσης. Επίσης από την επεξεργασία των µετρήσεων στάθµης υπάρχουν ενδείξεις υπεράντλησης σε θέσεις απόληψης, που έχουν προκαλέσει ταπείνωση της υπόγεια στάθµης. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Α Π10.Τ1-87

90 Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα. 8.6 GR : Υπόγειο Υδατικό Σύστηµα Πατέρα Γεωλογία: Το σύστηµα αναπτύσσεται στις µάζες των ανθρακικών πετρωµάτων του οµώνυµου ορεινού όγκου στην υτική Αττική. Υπερκείµενα στρώµατα του συστήµατος αποτελούν κατά περίπτωση: τα ανώτερα τµήµατα ασβεστόλιθων υψηλής υδροπερατότητας, ή τα τεταρτογενή υλικά µέτριας υδροπερατότητας. Η υπόγεια υδροφορία είναι καρστικής µορφής και σχηµατίζεται µε ικανοποιητική δυναµικότητα στο επίπεδο της στάθµης της θάλασσας. Η τροφοδοσία του συστήµατος γίνεται από την απευθείας κατείσδυση του µετεωρικού νερού και η εκφόρτιση του γίνεται µε υψηλές ταχύτητες υπόγειας ροής κατά αντικριστές κατευθύνσεις προς την θάλασσα. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ το έτος 2005 σε δυο υδροσηµεία παρακολούθησης. Στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων από 2 σηµεία που έγιναν στα πλαίσια υδρογεωλογικών µελετών του ΥΠΙΜΕ Ι για την άρδευση των έργων πρασίνου του αυτοκινητοδρόµου Αθηνών Κορίνθου τα έτη 1996 & Οι θέσεις των σηµείων παρακολούθησης, που έχουν καλή διασπορά σε µεγάλη έκταση, δίδονται στο χάρτη του Σχ Α Π10.Τ1-88

91 Σχ.8-21 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-6. Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Από τα στοιχεία του Πίνακα 8-6 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των παραµέτρων για θειικά, νιτρικά, νιτρώδη, αµµωνία, χρώµιο, νικέλιο, µόλυβδο, κάδµιο, αργίλιο, αρσενικό βρίσκονται κάτω από το όριο επιφυλακής τους σε όλα τα σηµεία. Α Π10.Τ1-89

92 Η µέσες τιµές του µαγνησίου, των χλωριόντων και της αγωγιµότητας υπερβαίνουν το 100% των ΑΑΤ σε όλες τις θέσεις δειγµατοληψίας. Πίνακας 8-6 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Γ296 Γ 3/1 7, ,7 147,0 28,9 77,5 <0,05 <0,26 7 <5 <5 <1 <5 5 - Γ313 Γ 4/1 7, ,0 102,9 22,6 78,2 0,18 0,22 <5 5 <5 < ΓΜ46 Γ 1/0 7, <0,5 <0, ΓΜ49 Γ 1/0 7, <0,5 <0, Ανάλυση πιέσεων: Στην περιοχή του συστήµατος κυριαρχούν οι εκτάσεις µε φυσική βλάστηση, ενώ καταγράφονται ακόµα χρήσεις αγροτικές και χρήσεις κατοικίας. Παράλληλα υπάρχουν και ιδιαίτερα σηµαντικές χρήσεις του δευτερογενούς τοµέα µε µεταποιητικές µονάδες σε πολλούς κλάδους, οι οποίες συγκεντρώνονται κυρίως στο ανατολικό τµήµα της έκτασης ανάπτυξης του συστήµατος, στην περιοχή της Μάνδρας. Στην περιοχή λειτουργεί λατοµείο αδρανών υλικών σε κτηµατική περιοχή του ήµου Μάνδρας, ενώ υπάρχουν σε δύο θέσεις ΧΑ Α. Ο ενεργός ΧΑ Α Μεγάρων στη θέση Κάµλια, και ο ανενεργός - µη αποκατεστηµένος ΧΑ Α ερβενοχωρίων στη θέση Σκάλα. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υψηλές τιµές χλωριόντων, αγωγιµότητας και µαγνησίου καταγράφονται τοπικά στην παράκτια ζώνη και οφείλονται στην υφαλµύρινση, ενώ οι τιµές των νιτρικών κυµαίνονται σε φυσιολογικά όρια. Όλα τα σηµεία παρακολούθησης ή ποσοστό 100% βρίσκονται σε κακή χηµική κατάσταση. Ωστόσο λαµβάνοντας υπόψη τις πιέσεις και την γεωγραφική κατανοµή των σηµείων, διαπιστώνεται ότι το φαινόµενο αυτό είναι τοπικό και µάλιστα στην παράκτια ζώνη. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-22), χλωριόντων (Σχ.8-23) και αγωγιµότητας (Σχ.8-24). Α Π10.Τ1-90

93 Σχ.8-22 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-91

94 Σχ.8-23 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-92

95 Έλεγχο υφαλµύρινσης Σχ.8-24 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, το σύστηµα χαρακτηρίζεται από τοπική υφαλµύρινση στην παράκτια ζώνη όπου υπάρχει το σύνολο των σηµείων δειγµατοληψίας. Στο υπόγειο υδατικό σύστηµα Πατέρα δεν υπάρχουν σηµεία παρακολούθησης µε µετρήσεις στάθµης. Στο σύνολο του το ΥΥΣ GR από τον έλεγχο της υφαλµύρινσης, αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-93

96 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.7 GR : Υπόγειο Υδατικό Σύστηµα Οινόης Γεωλογία: Το σύστηµα οριοθετείται στα προσχωµατικά υλικά της οµώνυµης κλειστής λεκάνης που σχηµατίζεται στο βόρειο τµήµα του όρους Πατέρας, αναπτύσσοντας κοκκώδη υδροφορία. Η τροφοδοσία εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση της γίνεται µέσω µεταγγίσεων (διαρροών) προς τα υποκείµενα υδροπερατά ανθρακικά πετρώµατα. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο 2005, σε 9 σηµεία, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων του ΓΧΚ από 1 υδροσηµείο για το έτος και 2 υδροσηµεία για το έτος , Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-94

97 Σχ.8-25 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-7. Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Πίνακας 8-7 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 187,5 37,5 37,5 0,375 0,375 37, ,75 3, ,5 0, PI 13/0 7, ,9 90,0 28,9 37,7 0,01 0, PI - 8/0 7, ,6 104,5 30,0 35,5 0,01 0, PI - 8/0 7, ,2 78,4 33,2 18,4 0,01 0, Π 8/1 7, ,1 112,3 32,0 14,9 <0,05 <0,26 <5 <5 <5 <1 250 <5 <1 Α Π10.Τ1-95

98 ΚΩ ΙΚΟΣ ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 187,5 37,5 37,5 0,375 0,375 37, ,75 3, ,5 0,75 Γ174 Γ 2/0 7, ,9 42,7 17,1 29,6 <0,05 <0, Φ170 Π 4/1 7, ,9 82,4 15,5 13,2 <0,05 <0,26 <5 <5 <5 <1 220 <5 <1 Φ171 Π 2/1 7, ,0 79,9 34,1 13,5 0,08 <0,26 <5 <5 <5 <1 280 <5 <1 Φ172 Π 4/1 7, ,1 67,3 19,4 13,4 <0,05 <0,26 <5 <5 <5 <1 90 <5 <1 Φ173 Π 2/2 7, ,8 58,7 <35 8,3 <0,05 <0,26 <5 <6 <5 <1 192 <5 <1 Φ177 Π 4/1 7, ,6 43,6 30,4 21,4 <0,05 <0,26 <5 <5 <5 <1 150 <5 <1 Φ178 Π 4/2 7, ,0 117,7 16,3 25,8 <0,05 <0,26 <9 <14 <6 <1 32 <5 <1 Φ169 Π 15/4 7, ,9 113,4 29,1 14,6 <0,05 <0,26 <5 <6 <5 <1 113 <5 <1 Από τα στοιχεία του Πίνακα 8-7 διαπιστώθηκαν τα εξής: Στο υδροσηµείο PI η µέση τιµή συγκέντρωσης µαγνησίου υπερβαίνει το 75% της ΑΑΤ. Στο συγκεκριµένο ΥΥΣ ορίζεται νέα ΑΑΤ για το Αl τα 300 µg/l, λόγω φυσικού υποβάθρου και εποµένως δεν παρατηρούνται υπερβάσεις αυτής. Ανάλυση πιέσεων: Οι κύριες χρήσεις γης στην περιοχή είναι αγροτικές, ακολουθούν οι χρήσεις κατοικίας, ενώ υπάρχουν και εκτάσεις µε φυσική βλάστηση. Στην περιοχή του συστήµατος υπάρχει ο ανενεργός ΧΑ Α Οινόης στη θέση Στρατώνας. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Σύµφωνα µε τα διαθέσιµα στοιχεία το υπόγειο υδατικό σύστηµα δεν υφίσταται έντονες πιέσεις µε αποτέλεσµα να µην παρουσιάζεται ρύπανση στα σηµεία παρακολούθησης. Στην περιοχή παρατηρούνται αυξηµένες συγκεντρώσεις αργιλίου ( 280 µg/l) που οφείλονται σε αυξηµένες τιµές φυσικού υποβάθρου κατά πάσα πιθανότητα λόγω της παρουσίας βωξιτικών πετρωµάτων. Όλα τα σηµεία παρακολούθησης ή ποσοστό 100% βρίσκονται σε καλή χηµική κατάσταση. Εποµένως το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-26), χλωριόντων (Σχ.8-27) και αγωγιµότητας (Σχ.8-28). Α Π10.Τ1-96

99 Σχ.8-26 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-97

100 Σχ.8-27 : Χάρτης αγωγιµότητας ΥΥΣ GR Α Π10.Τ1-98

101 Σχ.8-28 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.8 GR : Υπόγειο Υδατικό Σύστηµα Βόρειο-Ανατολικής Πάρνηθας Γεωλογία: Το σύστηµα αναπτύσσεται στις µάζες ανθρακικών πετρωµάτων του κυρίως ορεινού όγκου της Πάρνηθας που αναπτύσσονται στην Αττική, νότια της νοητής γραµµής Αυλώνας-Σκούρτα-Ερυθρές, ενώ περιλαµβάνει και το όρος Αιγάλεω µέχρι τον όρµο του Κερατσινίου. Η υπόγεια υδροφορία είναι καρστικής µορφής και σχηµατίζεται σε βάθη που σχετίζονται τόσο µε τα επίπεδα εµφάνισης του στεγανού παλαιοζωϊκού συνόλου, όσο και µε το επίπεδο της στάθµης της θάλασσας. Η τροφοδοσία του συστήµατος εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση του γίνεται προς τις πεδινές περιοχές της Αττικής, αλλά και προς την θάλασσα τόσο στο νότιο τµήµα του (όρος Α Π10.Τ1-99

102 Αιγάλεω), όσο και στην παράκτια περιοχή Καλάµου όπου τροφοδοτεί τις υφάλµυρες καρστικές πηγές Αγίων Αποστόλων. Το Υπόγειο Υδατικό Σύστηµα Βόρειο-Ανατολικής Πάρνηθας χρησιµοποιείται για άντληση ύδατος για ανθρώπινη κατανάλωση και περιλαµβάνεται στο µητρώο προστατευόµενων περιοχών σύµφωνα µε το άρθρο 7 της Οδηγίας 2000/60/ΕΚ. Επίσης σχετίζεται µε την ευπρόσβλητη ζώνη (περιοχή της ΛΑΠ Ασωπού) από τη νιτρορρύπανση γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 4 σηµεία παρακολούθησης, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων για το έτος 2008, από 4 γεωτρήσεις που εκτελεστήκαν στα πλαίσια υδρογεωλογικής µελέτης της περιοχής. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Σχ.8-29 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Α Π10.Τ1-100

103 Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-8. Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Από τα στοιχεία του Πίνακα 8-8 διαπιστώθηκαν τα εξής: Στο πηγάδι Φ181 οι µέσες τιµές αγωγιµότητας, και των συγκεντρώσεων χλωριόντων, νιτρικών και µαγνησίου υπερβαίνουν το 100% των ΑΑΤ. Στη πηγή των Αγίων Αποστόλων (Π/ΑΓΠ- ) οι µέσες τιµές αγωγιµότητας, και των συγκεντρώσεων χλωριόντων, θειικών και µαγνησίου υπερβαίνουν το 100% των ΑΑΤ λόγω φυσικού υποβάθρου. Στις γεωτρήσεις ΑΣ9 και ΑS20 οι µέσες τιµές των συγκεντρώσεων αρσενικού υπερβαίνουν το 75% των ΑΑΤ. Στη πηγή των Αγίων Αποστόλων (Π/ΑΓΠ- ) η µέση τιµή νικελίου υπερβαίνει το 100% της ΑΑΤ. Στα υδροσηµεία Φ181, ΑS20 και ΑΣ1 οι µέσες τιµές των συγκεντρώσεων αργιλίου υπερβαίνουν το 100% των ΑΑΤ. Πίνακας 8-8 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Φ181 Π 4/1 7, ,3 223,3 68,2 77,8 <0,05 <0, <5 <1 480 <5 <1 ΑΣ9 Γ 26/4 7, ,1 48,1 7 16,4 <0,05 <0,26 <8,8 <11,3 <8,8 <1 <7,0 <9,3 - AS20 Γ 25/4 7, ,1 15,8 <6,6 12,6 <0,05 <0,26 <7,3 <6,3 <1 < ΑΣ1 Γ 1/1 7, ,8 7,9 16,3 <0,05 <0,26 <5 <5 <5 <1 320 <5 <1 Γ83 Γ 1/1 7, ,6 6,4 11,3 <0,05 <0,26 <5 <5 <5 <1 55 <5 <1 Γ84 Γ 1/1 7, ,4 15,1 6,9 12,8 <0,05 <0,26 <5 <5 <5 <1 78 <5 <1 AS34 Γ 1/1 7, ,8 10,5 22 <0,05 <0,26 <5 <5 <5 <1 55 <5 <1 Π/ΑΓΠ- ΠΓ 18/1 7, <5,2 195 <0,05 <0, < Ανάλυση πιέσεων: Στην περιοχή του συστήµατος κυριαρχούν οι εκτάσεις µε φυσική βλάστηση, ενώ καταγράφονται και χρήσεις αγροτικές και αστικές. Επίσης στην περιοχή καταγράφονται και σηµαντικές χρήσεις του δευτερογενούς τοµέα µε µεταποιητικές µονάδες. Οι λειτουργούσες µονάδες του δευτερογενούς τοµέα είναι κυρίως µονάδες της ναυπηγοεπισκευαστικής βιοµηχανίας, µονάδες µετάλλου, εγκαταστάσεις πετρελαιοειδών, χηµικών και χρωµάτων, σκυροδέµατος και δοµικών υλικών, µονάδες τροφίµων, καθώς και ελαιοτριβεία στην ευρεία περιοχή Καλάµου - Μαλακάσας. Επιπλέον στην περιοχή λειτουργεί λατοµείο αδρανών υλικών σε κτηµατική περιοχή του ήµου Ασπροπύργου, ενώ στην περιοχή της Φυλής λειτουργούν οι ΧΥΤΑ Ι και ΙΙ (ΧΥΤΑ υτ. Αττικής). Α Π10.Τ1-101

104 Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Στην µεγαλύτερη έκταση του συστήµατος οι τιµές ηλεκτρικής αγωγιµότητας κυµαίνονται από 455 έως 700 µs/cm και των χλωριόντων από 21 έως 101 mg/l. Ενδεικτικά αναφέρεται ότι στις πηγές Αγίων Αποστόλων (Π/ΑΓΠ- ) παρατηρείται φυσική ανάµιξη γλυκού και θαλασσινού νερού µε συγκεντρώσεις χλωριόντων έως 3260 mg/l. Επίσης στην παράκτια ζώνη του Σκαραµαγκά (Φ181) καταγράφονται αυξηµένες τιµές συγκεντρώσεων χλωριόντων και αγωγιµότητας που οφείλονται σε υφαλµύρινση λόγω θαλάσσιας διείσδυσης. Τοπικά καταγράφονται αυξηµένες συγκεντρώσεις µετάλλων στο νερό (ΑΣ9, ΑΣ20 και Π/ΑΓΠ- ) που οφείλονται στην ανθρώπινη δραστηριότητα (ΧΥΤΑ, ιυλιστήρια κλπ.) και οι οποίες θα πρέπει να διερευνηθούν συστηµατικότερα ώστε να επιβεβαιωθεί η παρουσία τους. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση αφού 1 µόνο υδροσηµείο ή ποσοστό 12% βρίσκεται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Οι καταγεγραµµένες υπερβάσεις ορισµένων βαρέων µετάλλων (νικέλιο µόλυβδος και αρσενικό) χρίζουν περαιτέρω διερεύνησης µε συστηµατικές µετρήσεις και λαµβάνονται υπόψη στο προτεινόµενο πρόγραµµα παρακολούθησης (βλ. Παραδοτέο 1 της Β Φάσης του Έργου). Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-30), χλωριόντων (Σχ.8-31) και της αγωγιµότητας (Σχ.8-32). Α Π10.Τ1-102

105 Σχ.8-30 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-103

106 Σχ.8-31 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-104

107 Έλεγχο υφαλµύρινσης Σχ.8-32 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, δεν προκύπτουν ενδείξεις υφαλµύρινσης στην περιοχή, παρά µόνο τοπικά σε ένα σηµείο απόληψης (πηγάδι Φ181). Επίσης από την επεξεργασία των µετρήσεων στάθµης διαπιστώνεται τοπικά (γεωτρήσεις Μαυροσουβάλας) τάση πτώσης στάθµης λόγω υπεράντλησης χωρίς όµως να επηρεάζει το υπερετήσιο ισοζύγιο του συστήµατος το οποίο εκτιµάται πλεονασµατικό. Στο σύνολο του το υπόγειο υδατικό σύστηµα GR από τον έλεγχο της υφαλµύρινσης, αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-105

108 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν χαρακτηρίζεται περαιτέρω, εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ χρησιµοποιείται για άντληση για ανθρώπινη κατανάλωση και εξυπηρετεί τις ανάγκες των ήµων Φυλής, Αχαρνών, Καλάµου, Αυλώνος, και την κοινότητα Μαρκόπουλου Ωρωπού. Από τα διαθέσιµα στοιχεία των χηµικών αναλύσεων διαπιστώνεται ότι πληρούνται τα όρια ποσιµότητας στις υδρευτικές γεωτρήσεις του συστήµατος. Εποµένως από τον έλεγχο επίδρασης στο πόσιµο νερό το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. ιάγνωση τάσης ρύπανσης: Από την αξιολόγηση των διαθέσιµων στοιχείων των χρονοσειρών των νιτρικών, χλωριόντων και αγωγιµότητας, δεν προκύπτει σηµαντική ανοδική τάση των συγκεντρώσεων νιτρικών, χλωριόντων και αγωγιµότητας στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 8.9 GR : Υπόγειο Υδατικό Σύστηµα Θριάσιου Πεδίου Γεωλογία: Το σύστηµα αναπτύσσεται στα προσχωµατικά υλικά της παράκτιας λεκάνης Ασπρόπυργου-Ελευσίνας, που σχηµατίζεται µε Ν.Ν /κή έκθεση µεταξύ των ορεινών όγκων, Αιγάλεω (ανατολικά), Πάρνηθας (βόρεια) και των απολήξεων του Πατέρα (δυτικά). Η υπόγεια υδροφορία είναι κοκκώδης µε την τροφοδοσία της να εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και δευτερευόντως από διηθήσεις επιφανειακών απορροών και πλευρικές διηθήσεις των ανάντη καρστικών σχηµατισµών, ενώ η εκφόρτιση της γίνεται προς την θάλασσα στα νότια. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 2 σηµεία και την περίοδο σε 34 σηµεία, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων του ΓΧΚ από 2 σηµεία της περιόδου Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-106

109 Σχ.8-33 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα 8-9. Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-107

110 Πίνακας 8-9 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0, Π 7/1 7, ,6 290,4 129,7 73,4 <0,05 <0,26 5 <5 7 < < Π 8/0 7, ,8 205,9 118,2 134,3 <0,10 <0, Φ187 Π 3/2 7, ,9 687,3 47,5 119,7 <0,05 <0,26 <5 16 <9 < ,5 <1 Φ188 Π 4/1 7, ,0 307,9 51,2 93,6 <0,05 <0,26 <5 <5 <5 <1 <5 <5 <1 Φ193 Π 4/2 7, ,7 65,8 74,5 39,1 <0,05 <0,26 <6 8,5 <5 <1 426,5 <5 <1 Φ194 Π 4/1 7, ,5 27,4 <50 14,1 <0,05 <0,26 <5 <5 <5 <1 250 <5 <1 Φ196 Π 3/1 7, ,7 246,3 37,2 70,2 <0,05 <0,26 <5 8 <5 <1 35 <5 <1 Φ259 Π 7/1 7, ,3 64,4 151,0 60,7 <0,05 <0, < <1 Φ263 Π 4/1 7, ,3 100,9 251,0 72,4 <0,05 <0,26 <5 <5 <5 <1 <5 <5 <1 Φ264 Π 5/1 7, ,7 142,4 228,2 72,4 <0,05 <0,26 <5 <5 <5 <1 <5 <5 <1 Φ268 Π 4/1 7, ,3 246,0 100,8 74,2 <0,05 <0,26 9 <1 5 <1 <5 7 <1 Φ269 Π 4/1 7, ,5 290,8 217,0 205,5 <0,06 <0, <1 650 <5 <1 Φ271 Π 2/0 7, ,0 192,8 27,9 60,8 <0,05 <0, Φ273 Π 4/0 7, ,9 286,8 232,5 235,9 <0,05 <0, Φ275 Π 4/0 7, ,5 100,3 30,4 44,7 <0,05 <0, Φ276 Π 4/2 7, ,3 48,2 97,7 39,7 <0,05 <0,26 <7 <5,5 <7,5 <1 642 <5 <1 Φ285 Π 4/0 7, ,6 52,6 128,8 59,1 <0,05 <0, Φ286 Π 4/1 7, ,4 44,5 98,4 47,3 <0,05 <0,26 <5 <5 <5 <1 500 <5 <1 Φ290 Π 2/0 7, ,4 53,8 91,5 47,4 <0,05 <0, Φ295 Π 4/1 7, ,8 298,0 82,2 127,8 <0,06 <0,26 <5 <5 <5 <1 <5 7 <1 Φ325 Π 4/1 7, ,2 57,1 134,8 65,8 <0,05 <0,26 <5 <5 <5 <1 <5 <5 <1 Φ328 Π 4/1 7, ,3 453,3 131,8 153,5 <0,05 <0, < <1 Φ329 Π 2/0 7, ,5 333,5 120,9 152,5 <0,05 <0, Φ330 Π 4/0 7, ,0 324,5 279,0 347,8 <0,05 <0, Φ331 Π 4/1 7, ,3 202,8 102,4 81,0 <0,05 <0,26 <5 <5 <5 <1 <5 <5 <1 Φ332 Π 4/1 7, ,3 225,8 49,6 80,9 <0,05 <0,26 6 <5 <5 <1 <1 <5 <1 Φ337 Π 4/1 7, ,9 55,9 31,0 33,2 <0,05 <0, <5 <1 <1 <5 <1 Φ341 Π 4/1 7, ,5 180,4 49,6 73,8 <0,05 <0,26 <5 <5 <5 <1 36 <5 <1 Φ342 Π 4/1 7, ,3 381,8 68,2 155,5 <0,05 <0,26 <5 <5 <5 < <1 Φ343 Π 4/1 8, ,0 316,0 74,4 187,0 <0,05 <0,26 <5 <5 <5 < <1 Φ344 Π 4/1 7, ,8 307,3 110,1 124,4 <0,05 <0,26 <5 <5 5 <1 16 <5 <1 Γ198 Γ 7/1 7, ,3 48,2 83,7 68,2 <0,05 <0, <1 190 <5 <1 Α/113 Π 27/5 7, , <0,05 <0,26 <8,0 <8,2 <8,4 <1 48,8 <6,3 <1 Θ/Φ78 Π 27/5 7, ,7 67, ,1 <0,05 <0,26 <8 <8 <8 <1 79,5 5 <1 Φ200 Π 14/4 7, , <0,15 <0,26 <5 6,7 <5 <1 11,3 12 <1 Από τα στοιχεία του Πίνακα 8-9 διαπιστώθηκαν τα εξής: Η µέσες τιµές του µαγνησίου υπερβαίνουν το 100% των ΑΑΤ σχεδόν σε όλα τα υδροσηµεία του συστήµατος πλην των Φ194 και Φ337. Οι µέσες τιµές των νιτρικών υπερβαίνουν το 100% της ΑΑΤ ή το 75% της ΑΑΤ σε όλα τα σηµεία εκτός των FI, Φ194, Φ196, Φ271, Φ275 και Φ337. Στα πηγάδια Φ187, Φ332 και Φ341 οι µέσες τιµές των νιτρικών υπερβαίνουν το 75% της ΑΑΤ. Οι µέσες τιµές των θειικών υπερβαίνουν το 100% των ΑΑΤ σε δώδεκα (12) πηγάδια. ενώ στα υδροσηµεία 0614, Φ196, Φ268, Φ271, Φ331, Φ332 και Φ200 οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ της ίδιας παραµέτρου. Α Π10.Τ1-108

111 Οι µέσες τιµές χλωριόντων υπερβαίνουν το 100% των ΑΑΤ σε είκοσι έξι (26) πηγάδια, ενώ οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 100% των ΑΑΤ σε είκοσι (20) πηγάδια. Στη γεώτρηση Γ198 η µέση τιµή χλωριόντων υπερβαίνει το 75% της ΑΑΤ. Επίσης στα υδροσηµεία PI, 0603, Φ196 και Φ331 οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 75% της ΑΑΤ. Στα υδροσηµεία Φ187, Φ193, Φ194, Φ259, Φ269, Φ276 και Φ286 οι µέσες τιµές αργιλίου υπερβαίνουν το 100% των ΑΑΤ. Στα υδροσηµεία Φ337, Γ198, Φ328, Φ200 έχουν καταγραφεί αυξηµένες συγκεντρώσεις βαρέων µετάλλων (Pb, As, Ni και Cr) µε µέσες τιµές που υπερβαίνουν το 100% της ΑΑΤ. Ανάλυση πιέσεων: Οι χρήσεις γης στην περιοχή είναι αγροτικές και χρήσεις κατοικίας, ενώ υπάρχουν και λιγότερες εκτάσεις µε φυσική βλάστηση. Παράλληλα υπάρχουν εκτεταµένες χρήσεις του δευτερογενούς τοµέα µε κάθε µορφής µονάδες µεταποίησης και εµπορίας. Στην παράκτια ζώνη της περιοχής πρόκειται να λειτουργήσει Εγκατάσταση Επεξεργασίας Λυµάτων µε αποδέκτη των προϊόντων της τον Κόλπο της Ελευσίνας. Οι γεωτρήσεις και κυρίως οι αρδευτικές αντλούνται εντατικά. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι τιµές των συγκεντρώσεων των νιτρικών κυµαίνονται συνήθως µεταξύ 50 και 280mg/l και αποδίδονται σε αστική ρύπανση. Τα χλωριόντα κυµαίνονται µεταξύ 10 έως 2300mg/l. Οι τιµές της ηλεκτρικής αγωγιµότητας κυµαίνονται µεταξύ 300 έως 6023 µs/cm. Οι υψηλές τιµές καταγράφονται στην παράκτια ζώνη και στα ανατολικά όρια του υπόγειου υδατικού συστήµατος και οφείλονται στην υφαλµύρινση κυρίως λόγω της θαλάσσιας διείσδυσης. Τοπικά καταγράφονται και συγκεντρώσεις βαρέων µετάλλων όπως Αl, Ni Pb, Αs λόγω της ρύπανσης από την βιοµηχανική δραστηριότητα. Οι αυξηµένες συγκεντρώσεις βαρέων µετάλλων θα πρέπει να διερευνηθούν συστηµατικότερα ώστε να επιβεβαιωθεί η παρουσία τους και λαµβάνονται υπόψη στο προτεινόµενο πρόγραµµα παρακολούθησης (βλ. Παραδοτέο 1 της Β Φάσης του Έργου). Το υπόγειο υδατικό σύστηµα εκτιµάται σε κακή χηµική κατάσταση αφού 36 υδροσηµεία ή ποσοστό 95% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Α Π10.Τ1-109

112 Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-34), χλωριόντων (Σχ.8-35) και αγωγιµότητας (Σχ.8-36). Συνεκτιµώντας και τις υφιστάµενες πιέσεις συµπεραίνουµε: Σχ.8-34 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-110

113 Σχ.8-35 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-111

114 Έλεγχο υφαλµύρινσης Σχ.8-36 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, στις οικιστικές περιοχές διαπιστώνεται έντονη υποβάθµιση λόγω εντατικών αντλήσεων και υφαλµύρινσης. Η χρονοσειρά µετρήσεων στάθµης δεν επιτρέπει την διεξαγωγή συµπερασµάτων για την διακύµανση στάθµης. Από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Α Π10.Τ1-112

115 Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από την αξιολόγηση των διαθέσιµων στοιχείων των χηµικών παραµέτρων αγωγιµότητας, χλωριόντων και νιτρικών, διαπιστώνεται σηµαντική µειωτική τάση ρύπανσης των συγκεντρώσεων νιτρικών µε ετήσιο ρυθµό µείωσης 16,06 ή 32% της ΑΑΤ. Οι συγκεντρώσεις των χλωριόντων και αγωγιµότητας, παρουσιάζουν ανοδική τάση η οποία όµως δεν θεωρείται σηµαντική σύµφωνα µε την µεθοδολογία που υιοθετήθηκε (βλ. κεφ. 6.3). Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Καπανδριτίου Γεωλογία: Το σύστηµα οριοθετείται στις µάζες των νεογενών πετρωµάτων που σχηµατίζουν τις λοφώδεις εκτάσεις µεταξύ των ορεινών όγκων Πάρνηθας και Πεντέλης από το ύψος της περιοχής Αγίου Στεφάνου Τατοϊου µέχρι τις ακτές του Ευβοϊκού Κόλπου. Στην περιοχή αναπτύσσονται κοκκώδεις υδροφορίες, φρεάτια σε µικρό βάθος και υπό-πίεση σε µεγαλύτερα βάθη, που τροφοδοτούνται από την απευθείας κατείσδυση του µετεωρικού νερού και από πλευρικές διηθήσεις των πετρωµάτων της ανάντη ορεινής ζώνης. Η εκφόρτιση του συστήµατος γίνεται Β.ΒΑ/κά, προς τον Ευβοϊκό Κόλπο. ίκτυα παρακολούθησης: Στο υπόγειο υδατικό σύστηµα GR δεν υπάρχουν σηµεία παρακολούθησης από το ΙΓΜΕ ή το ΓΧΚ. Ανάλυση πιέσεων: Το σύστηµα εκµεταλλεύεται από µερικές δεκάδες γεωτρήσεις, που αντλούνται κύρια για αρδευτικούς σκοπούς. Παράλληλα έχουν καταγραφεί και δηµοτικές γεωτρήσεις που αντλούνται για ύδρευση. Οι χρήσεις γης στην περιοχή είναι αγροτικές, ενώ υπάρχουν και µεγάλες εκτάσεις µε φυσική βλάστηση, Επίσης υπάρχουν χρήσεις κατοικίας, κύρια στην παράκτια ζώνη, καθώς και διάσπαρτες χρήσεις του δευτερογενούς τοµέα που περιλαµβάνουν µονάδες τροφίµων και ελαιοτριβεία. Επίσης στην περιοχή έχει χωροθετηθεί ο ΧΥΤΑ ΒΑ/κής Αττικής στην περιοχή Γραµµατικού που είναι υπό κατασκευή, ενώ στη θέση Λιµνιώνας - Ρίζα, Κατσούνι, υπάρχει ο ενεργός ΧΑ Α της Κοινότητας Καλάµου. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Για το υπόγειο υδατικό σύστηµα Καπανδριτίου δεν υπάρχουν δεδοµένα από προγράµµατα παρακολούθησης. Η ερµηνεία της χηµικής κατάστασης βασίσθηκε σε στοιχεία χηµικών αναλύσεων ιδιωτικών αδειοδοτηµένων γεωτρήσεων της Αττικής όπου καταγράφονται Α Π10.Τ1-113

116 χαµηλές τιµές των εξεταζόµενων παραµέτρων ακόµη και σε περιοχές κοντά στη θάλασσα. Ωστόσο αξιολογώντας τα δεδοµένα µε τις χρήσεις γης και τις πιέσεις εκτιµάται ότι η έντονη οικιστική ανάπτυξη χωρίς αποχετευτικά δίκτυα στην περιοχή Καπανδριτίου, Βαρνάβα κλπ. και η ύπαρξη του ενεργού ΧΑ Α Καλάµου, αποτελούν παράγοντες δυνητικής υποβάθµισης της ποιότητας του υπόγειου νερού. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση. ιάγνωση τάσης ρύπανσης: εν υπάρχουν διαθέσιµα στοιχεία ώστε να διαγνωστεί τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Λεκάνης Κηφισού (Λεκανοπεδίου Αθήνας) Γεωλογία: Στη µάζα των γεωλογικών υλικών του συστήµατος αναπτύσσονται επιµέρους υπόγειες υδροφορίες: κοκκώδεις στα προσχωµατικά υλικά, και επάλληλες κοκκώδεις υδροφορίες στα τριτογενή ιζήµατα της λεκάνης του Κηφισού, καθώς και περιορισµένης δυναµικότητας καρστικές υδροφορίες στους ανθρακικής σύστασης λόφους της λεκάνης. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 2 σηµεία και την περίοδο σε 21 σηµεία, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων από το ΓΧΚ της περιόδου σε 4 σηµεία παρακολούθησης. Οι θέσεις των σηµείων παρακολούθησης, που βρίσκονται συγκεντρωµένα κυρίως στο βόρειο τµήµα του υδατικού συστήµατος, δίδονται στο χάρτη του Σχ Α Π10.Τ1-114

117 Σχ.8-37 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-115

118 Πίνακας 8-10 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0, PI Γ 12/0 7, ,9 37,8 37,1 29,4 0,03 0, PI Γ 9/0 6, ,2 25,9 84,6 20,8 0,02 0, PI Γ 9/0 6, ,1 38,9 89,0 28,4 0,02 0, PI - 9/0 6, ,5 69,3 120,5 56,8 0,01 0, Γ339 Γ 4/1 8, ,4 11,0 <50 42,6 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ340 Γ 4/0 7, ,0 28,2 27,3 29,3 <0,05 <0, Γ352 Γ 2/0 8, ,2 20,7 9,3 14,3 <0,05 <0, Γ365 Γ 7/1 7, ,2 13,9 18,6 13,9 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ369 Γ 6/1 7, ,1 39,4 11,7 17,1 <0,06 <0,26 <5 <5 <5 <1 34 <5 - Γ454 Γ 2/1 7, ,7 6,4 6,2 15,4 <0,05 <0,26 <5 <5 <5 <1 61 <5 - Γ456 Γ 2/0 7, ,5 28,1 9,3 33,1 <0,05 <0, Γ461 Γ 2/1 7, ,0 24,2 9,3 29,0 <0,05 <1,13 <5 <5 <5 <1 20 <5 - Φ345 Π 5/0 7, ,5 32,3 25,5 18,8 <0,05 <0, Φ346 Π 6/1 7, ,3 26,5 17,5 17,1 <0,05 <0,26 <5 <5 <5 <1 87 <5 - Φ347 Π 5/0 7, ,3 26,8 13,9 12,8 <0,05 <0, Φ348 Π 7/1 7, ,4 28,2 62,8 23,8 <0,05 <0,26 <5 <5 <5 <1 8 <5 - Φ349 Π 4/1 7, ,4 25,2 26,5 16,9 <0,05 <0,60 <5 <5 <5 <1 <5 <5 - Φ350 Π 6/1 7, ,4 35,9 46,6 20,8 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Φ457 Π 2/0 8, ,5 27,8 21,7 20,9 <0,05 <0, Φ459 Π 1/0 7, ,3 35,1 55,8 9,2 <0,05 <0, Φ460 Π 3/1 7, ,5 22,7 12,0 7,9 <0,05 <0, <1 490 <5 - Γ392 Γ 1/0 8, ,9 144,0 <50 93,6 <0,05 <0, Γ393 Γ 1/0 8, ,8 110,5 24,8 45,9 <0,05 <0, Γ439 Γ 1/0 7, ,0 149,0 74,4 22,9 <0,05 <0, Γ440 Γ 1/0 7, ,0 211,0 6,2 148,0 <0,05 <0, Γ/ΚΡ Γ 18/1 7, ,4 <6,7 23,8 <0,05 <0, < Γ/ΝΕ Γ 16/1 7, ,2 24,1 11,5 8,7 <0,1 <0, < Από τα στοιχεία του Πίνακα 8-10 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των νιτρικών υπερβαίνουν το 100% της ΑΑΤ στα υδροσηµεία PI, PI, PI, Φ348, Φ459, Γ392 και Γ439, ενώ στο πηγάδι Φ350 η µέση τιµή της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ Οι µέσες τιµές των χλωριόντων υπερβαίνουν το 100% της ΑΑΤ στις γεωτρήσεις Γ439 και Γ440, ενώ στις γεωτρήσεις Γ392 και Γ393 οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ. Επίσης στη γεώτρηση Γ440 οι µέσες τιµές αγωγιµότητας και θειικών υπερβαίνουν το 75% της ΑΑΤ. Στα σηµεία παρακολούθησης Γ/ΚΡ και Γ/ΝΕ οι µέσες τιµές µολύβδου και νικελίου υπερβαίνουν το 75% της ΑΑΤ. Επίσης στο πηγάδι Φ460 η µέση τιµή αργιλίου υπερβαίνει το 100% της ΑΑΤ. Οι µέσες τιµές του µαγνησίου υπερβαίνουν το 100% των ΑΑΤ στα υδροσηµεία PI, Γ392 και Γ440, ενώ στις γεωτρήσεις Γ339 και Γ393 οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ. Α Π10.Τ1-116

119 Ανάλυση πιέσεων: Η περιοχή ανάπτυξης του συστήµατος δέχεται κάθε µορφής πιέσεις. Εδώ συγκεντρώνεται µεγάλο µέρος του αστικού πληθυσµού της Ελλάδας, καθώς επίσης µεγάλο µέρος της µεταποίησης, µε µονάδες όλων των κλάδων της οικονοµικής δραστηριότητας που αναπτύσσεται στην Ελλάδα. Παράλληλα καταγράφονται και περιορισµένες αγροτικές χρήσεις, ενώ υπάρχουν και εκτάσεις µε φυσική βλάστηση. Στην περιοχή λειτουργεί η Εγκατάσταση Επεξεργασίας Λυµάτων της Μεταµόρφωσης για εξυπηρετούµενο πληθυσµό κατοίκους, µε αποδέκτη των προϊόντων της το Ρέµα Πύρνας. Το σύστηµα αντλείται από περισσότερες από γεωτρήσεις για όλες σχεδόν τις χρήσεις. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Η υπέρβαση των νιτρικών συνδέεται άµεσα µε την έντονη αστικοποίηση. Γενικότερα οι τιµές της ηλεκτρικής αγωγιµότητας κυµαίνονται σε χαµηλά επίπεδα. Εξαίρεση αποτελούν δυο υδροσηµεία στην νότια κεντρική περιοχή του συστήµατος µε υψηλές τιµές χλωριόντων κυρίως λόγω της θαλάσσιας διείσδυσης. Τοπικά καταγράφονται και συγκεντρώσεις βαρέων µετάλλων όπως Ni Pb, λόγω της ρυπάνσεως από την βιοµηχανική δραστηριότητα. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 8 υδροσηµεία ή ποσοστό 30% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-38), χλωριόντων (Σχ.8-39) και της αγωγιµότητας (Σχ.8-40). Α Π10.Τ1-117

120 Σχ.8-38 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-118

121 Σχ.8-39 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-119

122 Έλεγχο υφαλµύρινσης Σχ.8-40 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, δεν διαπιστώνεται υφαλµύρινση στο σύνολο του ΥΥΣ, παρά µόνο τοπικά στην νότια κεντρική περιοχή του συστήµατος. Επίσης από την επεξεργασία των µετρήσεων στάθµης δεν σηµειώνεται πτώση στάθµης σε θέσεις απόληψης. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-120

123 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από την αξιολόγηση των διαθέσιµων στοιχείων των χρονοσειρών των νιτρικών, δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων νιτρικών στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (α) Γεωλογία: Το σύστηµα αναπτύσσεται στις µάζες των ανθρακικών πετρωµάτων (µαρµάρων) της περιοχής Μαραθώνα - Γραµµατικού - Βαρνάβα, που αποτελούνται από µέσο- έως παχυστρωµατώδη µάρµαρα εναλλασσόµενα µε διάφορους σχιστόλιθους. Το σύνολο εµφανίζει διάρρηξη και καρστικοποίηση. Η υπόγεια υδροφορία που αναπτύσσεται είναι καρστικής µορφής ενώ η τροφοδοσία της προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού, και η εκφόρτιση γίνεται µε ανατολική κατεύθυνση προς την θάλασσα. Το Υπόγειο Υδατικό Σύστηµα Μαραθώνα (α) σχετίζεται µε την προτεινόµενη για ένταξη στις ευπρόσβλητες ζώνες (περιοχή του Μαραθώνα) λόγω νιτρορρύπανσης γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκε η χηµική ανάλυση που έχει πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο 2005, σε 1 σηµείο παρακολούθησης. Η θέση του σηµείου δίδεται στο χάρτη του Σχ Α Π10.Τ1-121

124 Σχ.8-41 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Τα στοιχεία της αναλύσεως παρουσιάζονται στον Πίνακα 8-11 και αξιολογήθηκαν ως µέσες τιµές των παραµέτρων. Η ανάλυση αφορά κυρίως βασικές παραµέτρους ενώ από βαρέα µέταλλα έχει µετρηθεί µόνο η συγκέντρωση ολικού χρωµίου. Α Π10.Τ1-122

125 Πίνακας 8-11 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Γ7 Γ 3/1 7, ,0 154,7 24,8 0,0 <0,05 <0,26 <5 <5 <5 <1 17 <5 - Σύµφωνα µε τα στοιχεία του ανωτέρω Πίνακα οι τιµές των χλωριόντων και της αγωγιµότητας υπερβαίνουν το 100% της ΑΑΤ. Ανάλυση Πιέσεων: Οι χρήσεις γης στην περιοχή είναι αγροτικές και σε µικρό βαθµό αστικές, ενώ υπάρχουν µεγάλες εκτάσεις µε φυσική βλάστηση. Παράλληλα καταγράφονται και περιορισµένες χρήσεις του δευτερογενούς τοµέα, που αφορούν µία µονάδα παραγωγής έτοιµου σκυροδέµατος και δύο ελαιοτριβεία. Στο βόρειο τµήµα της περιοχής του συστήµατος υπάρχουν και δύο ενεργοί ΧΑ Α. Ο ΧΑ Α Βαρνάβα, στη θέση ρίζες, και ο ΧΑ Α Γραµµατικού στη θέση Γκράβες. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα του Μαραθώνα (α) δεν παρουσιάζει ικανοποιητικό αριθµό υδροσηµείων, εποµένως η χηµική κατάσταση ερµηνεύεται κυρίως αξιολογώντας τις πιέσεις και τη χρήση του νερού. Παράλληλα γίνονται και οι έλεγχοι κατάταξης. Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Στο υδατικό σύστηµα του Μαραθώνα (α) δεν καταγράφονται έντονες πιέσεις και το νερό χρησιµοποιείται για υδρευτική χρήση. Η γεώτρηση Γ7 εντοπίζεται στην παράκτια ζώνη του συστήµατος, στο ανατολικό όριο και παρουσιάζει αυξηµένες τιµές χλωριόντων και αγωγιµότητας κυρίως λόγω της θαλάσσιας διείσδυσης. Η γεώτρηση Γ7 βρίσκεται σε κακή χηµική κατάσταση. Ωστόσο δεδοµένης της έλλειψης υδροσηµείων παρακολούθησης και στηριζόµενοι στο γεγονός ότι το νερό του συστήµατος χρησιµοποιείται για ύδρευση, το σύστηµα εκτιµάται σε καλή χηµική κατάσταση. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-42), χλωριόντων (Σχ.8-43) και αγωγιµότητας (Σχ.8-44). Α Π10.Τ1-123

126 Σχ.8-42 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-124

127 Σχ.8-43 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-125

128 Έλεγχο υφαλµύρινσης Σχ.8-44 : Χάρτης αγωγιµότητας ΥΥΣ GR εδοµένης της έλλειψης υδροσηµείων µε χηµικές αναλύσεις και µετρήσεων στάθµης, και συνεκτιµώντας τις υφιστάµενες πιέσεις και τις χρήσεις του νερού, το υπόγειο υδατικό σύστηµα GR στον έλεγχο της υφαλµύρινσης αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-126

129 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν χαρακτηρίζεται περαιτέρω, εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (β) Γεωλογία: Το σύστηµα αναπτύσσεται στα προσχωµατικά υλικά της οµώνυµης παράκτιας λεκάνης που σχηµατίζεται µε Α.ΝΑ/κή έκθεση, µεταξύ των ορεινών όγκων της Πεντέλης και της περιοχής Βαρνάβα-Γραµµατικού. Η υπόγεια υδροφορία είναι κοκκώδης, φρεάτια, µε µικρή υδροπερατότητα. Η τροφοδοσία της υδροφορίας εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και από πλευρικές διηθήσεις των πετρωµάτων της ανάντη ορεινής ζώνης, ενώ η εκφόρτιση του γίνεται προς την θάλασσα. Το Υπόγειο Υδατικό Σύστηµα Μαραθώνα (β) σχετίζεται µε την προτεινόµενη για ένταξη στις ευπρόσβλητες ζώνες (περιοχή του Μαραθώνα) λόγω νιτρορρύπανσης γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 25 σηµεία, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων του ΓΧΚ από 4 σηµεία παρακολούθησης για την περίοδο Στον χάρτη του Σχ.8-45 παρουσιάζονται τα σηµεία παρακολούθησης, η γεωγραφική κατανοµή των οποίων παρουσιάζεται καλή. Α Π10.Τ1-127

130 Σχ.8-45 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-128

131 Πίνακας 8-12 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0, FI Γ 12/0 7, ,6 267,8 259,5 439,6 0,06 0, PI - 10/0 7, ,9 208,1 64,3 298,9 0,10 0, PI - 9/0 7, ,6 182,9 177,5 310,4 0,02 0, FI - 6/0 7, ,0 163,9 42,2 242,0 0,11 0, Γ 7/1 7, ,7 173,9 32,5 44,9 <0,05 <0,26 <5 <5 <5 <1 21 <5 - Γ467 Γ 2/1 7, ,5 222,0 139,5 21,5 <0,05 <0,63 <5 <5 <5 <1 31 < Π 8/1 7, ,4 239,0 76,5 41,7 <0,05 <0,26 6 <5 <5 <1 65 < Γ 5/1 7, ,0 230,0 72,0 38,2 <0,05 <0,41 <5 <5 <5 <1 21 <5 - Γ12 Γ 3/1 7, ,0 97,3 88,9 45,6 <0,05 <0,51 <5 <5 <5 <1 31 <5 - Γ252 Γ 3/0 7, ,3 138,5 53,7 24,3 <0,05 <0, Γ255 Γ 2/0 7, ,5 171,0 102,5 16,2 <0,10 0, Γ257 Γ 8/1 7, ,1 277,5 118,6 73,9 <0,05 <0,26 <5 <5 <5 <1 6 <5 - Γ28 Γ 3/1 7, ,3 197,3 113,7 49,5 <0,07 <0,26 <5 <5 <5 <1 320 <5 - Γ9 Γ 3/1 7, ,3 170,3 165,3 39,5 <0,05 <0,51 <5 7 <5 <5 69 <5 - Φ1 Π 8/1 7, ,5 294,0 22,1 58,3 <0,05 <0,26 <5 10 <5 <1 62 <5 - Φ26 Π 2/0 7, ,5 148,5 46,2 18,6 <0,05 <0, Φ27 Π 4/1 7, ,3 176,6 82,2 34,9 <0,06 <0,26 8 <5 <5 <1 106 <5 - Φ30 Π 3/1 7, ,0 242,7 144,7 52,8 <0,07 <0,26 <5 <5 <5 <1 110 <5 - Φ31 Π 4/1 7, ,8 76,7 28,0 23,5 <0,06 <0,45 <5 <5 <5 <1 32 <5 - Φ32 Π 3/0 7, ,7 233,3 115,7 41,1 <0,07 <0, Φ357 Π 4/1 7, ,3 413,3 127,0 66,8 <0,05 <0,26 <5 <5 <5 < Φ358 Π 4/1 7, ,5 233,5 83,7 15,8 <0,05 <0,26 <5 <5 <5 <1 28 <5 - Φ359 Π 4/1 8, ,8 198,3 77,5 20,1 <0,05 <0,26 <5 <5 <5 <1 109 <5 - Φ360 Π 4/1 7, ,6 121,4 42,1 26,3 <0,05 <0,70 <5 11 <5 <1 84 <5 - Φ361 Π 3/0 7, ,0 228,7 113,7 52,9 <0,05 <0, Φ364 Π 2/0 8, ,5 85,9 9,3 17,3 <0,05 <0, Γ/ΜΑΡ Π 20/4 7, , ,6 <0,05 <0,26 9 9,8 8,8 < Γ441 Γ 8/3 7, , ,2 41,7 <0,05 <0,29 <5 <5 <5 <1 25,5 <5 - Φ6 Π 17/3 7, , ,2 41,3 <0,08 <0,26 7,3 <8 <5 <1 137 <7 - Από τα στοιχεία του Πίνακα 8-12 διαπιστώθηκαν τα εξής: Οι µέσες τιµές συγκεντρώσεων νιτρικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα περισσότερα σηµεία εκτός πλην των 0605, Φ1, Φ31, Φ364 και Γ441. Οι µέσες τιµές συγκεντρώσεων των χλωριόντων υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε όλες τις θέσεις εκτός από τα δύο πηγάδια Φ31 και Φ358. Στα υδροσηµεία FI, Γ257, Φ1 και Φ357 οι µέσες τιµές θειικών υπερβαίνουν το 100% της ΑΑΤ. Επίσης στα υδροσηµεία PI, Γ467, 0607, 0609, Γ28, Φ30, Φ32, Φ358, Φ359, Φ361, Γ/ΜΑΡ και Φ6 οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ. Οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 100% ή το 75% της ΑΑΤ σχεδόν σε όλες τις θέσεις εκτός από τα υδροσηµεία Γ12, Γ255, Φ31, Φ358 και Φ364. Α Π10.Τ1-129

132 Στη θέση Γ255 η µέση τιµή της αµµωνίας υπερβαίνει το 100% της ΑΑΤ, ενώ στα υδροσηµεία FI,0624.0FI οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ. Στο πηγάδι Γ/ΜΑΡ η µέση τιµή του αρσενικού υπερβαίνει το 75% της ΑΑΤ. Στα υδροσηµεία FI, PI, PI, FI, Γ257, Φ1, Φ30, Φ357, Φ361 και Γ/ΜΑΡ οι µέσες τιµές µαγνησίου υπερβαίνουν το 100% της ΑΑΤ. Επίσης στα υδροσηµεία 0605, 0607, 0609, Γ12, Γ28, Γ9, Φ32 Γ441 και Φ6 οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ. Ανάλυση πιέσεων: Στην περιοχή επικρατούν οι αγροτικές χρήσεις γης, ενώ υπάρχουν λιγότερες εκτάσεις µε φυσική βλάστηση και περιορισµένες χρήσεις κατοικίας. Στο νότιο τµήµα της περιοχής του συστήµατος στην θέση της πρώην Αµερικάνικης Βάσης, υπάρχει ο ανενεργός ΧΑ Α Νέας Μάκρης. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Η υπέρβαση της ΑΑΤ των νιτρικών η οποία διαπιστώθηκε σε όλα σχεδόν τα σηµεία οφείλεται στην µακροχρόνια και εντατική χρήση αζωτούχων λιπασµάτων που προκαλούν ποιοτική υποβάθµιση στο νερό του συστήµατος. Οι υψηλές τιµές των χλωριόντων και της ηλεκτρικής αγωγιµότητας καταγράφονται στην παράκτια ζώνη λόγω θαλάσσιας διείσδυσης. Η θαλάσσια διείσδυση είναι αποτέλεσµα της ανεξέλεγκτης εκµετάλλευσης των γεωτρήσεων και πηγαδιών της περιοχής. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 25 υδροσηµεία ή ποσοστό 90% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-46), χλωριόντων (Σχ.8-47) και της αγωγιµότητας (Σχ.8-48). Α Π10.Τ1-130

133 Σχ.8-46 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-131

134 Σχ.8-47 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-132

135 Έλεγχο υφαλµύρινσης Σχ.8-48 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, εντοπίζονται προβλήµατα ποιοτικής υποβάθµισης του νερού λόγω υφαλµύρινσης. Επίσης από την επεξεργασία των µετρήσεων στάθµης διαπιστώνεται ταπείνωση της υπόγειας στάθµης λόγω υπεραντλήσεων. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ συσχετίζεται µε τα χερσαία υδατικά οικοσυστήµατα (GR ) ΕΘΝΙΚΟ ΠΑΡΚΟ ΣΧΟΙΝΙΑ-ΜΑΡΑΘΩΝΑ και το (GR ) ΥΓΡΟΤΟΠΟΣ ΣΧΟΙΝΙΑ. Α Π10.Τ1-133

136 Στον έλεγχο αυτόν λαµβάνεται υπόψη, αν προκύπτει σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα επιφανειακά ΥΣ ή χερσαία οικοσυστήµατα (> 50%). Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των επιφανειακών ΥΣ ή χερσαίων οικοσυστηµάτων από τα υπόγεια υδατικά συστήµατα. Εποµένως από τον έλεγχο υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων δεν µπορεί να προκύψει συµπέρασµα για την ποιοτική κατάσταση του συστήµατος. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από την αξιολόγηση των διαθέσιµων στοιχείων των χρονοσειρών των νιτρικών, δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων νιτρικών στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Πεντέλης Γεωλογία: Το σύστηµα αναπτύσσεται στις µάζες των µαρµάρων του οµώνυµου ορεινού όγκου από την περιοχή Αγίου Στεφάνου - Κηφισιάς - Γέρακα στα δυτικά µέχρι την πεδιάδα του Μαραθώνα και τον Νότιο Ευβοϊκό Κόλπο στα ανατολικά. Τα πετρώµατα της Πεντέλης αποτελούν µία διαδοχή µαρµάρων στη βάση της σειράς (Κατώτερο Μάρµαρο), µε επικείµενους σχιστόλιθους µε παρεµβολές µαρµάρων (Σχιστόλιθοι Καισαριανής) και στην οροφή πάλι µάρµαρα (Ανώτερο Μάρµαρο). Το Υπόγειο Υδατικό Σύστηµα Πεντέλης σχετίζεται µε την προτεινόµενη για ένταξη στις ευπρόσβλητες ζώνες (περιοχή του Μαραθώνα) λόγω νιτρορρύπανσης γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκε η χηµική ανάλυση που έχει πραγµατοποιηθεί από το ΙΓΜΕ το έτος 2005 σε 1 σηµείο παρακολούθησης. Η θέση του σηµείου δίδεται στο χάρτη του Σχ Α Π10.Τ1-134

137 Σχ.8-49 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Τα στοιχεία της αναλύσεως παρουσιάζονται στον Πίνακα 8-13 και αξιολογήθηκαν ως µέσες τιµές των παραµέτρων. Η χηµική ανάλυση αφορά κυρίως βασικές παραµέτρους. Πίνακας 8-13 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Γ254 Γ 1/0 7, ,0 43,2 24,8 15,6 <0,05 <0, Σύµφωνα µε τα στοιχεία του ανωτέρω Πίνακα δεν προκύπτουν υπερβάσεις των ΑΑΤ. Α Π10.Τ1-135

138 Ανάλυση πιέσεων: Στο µεγαλύτερο µέρος της έκτασης του συστήµατος υπάρχουν εκτάσεις µε φυσική βλάστηση, ενώ στις χρήσεις γης περιλαµβάνονται χρήσεις κατοικίας, περιορισµένες αγροτικές χρήσεις και χρήσεις του δευτερογενούς τοµέα. Στις χρήσεις του δευτερογενούς τοµέα αναφέρονται: µία µονάδα παραγωγής λιπασµάτων και αζωτούχων ενώσεων στην Κηφισιά, τρεις µονάδες αρωµάτων και τρεις τροφίµων. Επισηµαίνεται ακόµα η λατοµική δραστηριότητα για την εξόρυξη µαρµάρου. Επιπλέον, στην περιοχή του συστήµατος υπάρχει ΕΕΛ για την εξυπηρέτηση των οικισµών Νέας Μάκρης και Μαραθώνα, που δεν βρίσκεται σε λειτουργία. Το υπόγειο υδατικό σύστηµα Πεντέλης αντλείται για κάλυψη τοπικών αναγκών από µερικές εκατοντάδες γεωτρήσεων µε υδρευτική χρήση. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Λόγω της έλλειψης δεδοµένων, η χηµική κατάσταση ερµηνεύεται κυρίως αξιολογώντας τις πιέσεις, τη χρήση του νερού και τα αποτελέσµατα των χηµικών αναλύσεων. Στηριζόµενοι στη χρήση του νερού για υδρευτικούς σκοπούς και στην απουσία ρύπων από την γεώτρηση Γ254, το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-50), χλωριόντων (Σχ.8-51) και της αγωγιµότητας (Σχ.8-52). Α Π10.Τ1-136

139 Σχ.8-50 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-137

140 Σχ.8-51 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-138

141 Σχ.8-52 : Χάρτης αγωγιµότητας ΥΥΣ GR ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Μεσογαίας Γεωλογία: Το σύστηµα αναπτύσσεται στα προσχωµατικά υλικά και τα τριτογενή ιζήµατα της λεκάνης των Μεσογείων. Η υπόγεια υδροφορία είναι κοκκώδης, φρεάτια σε µικρό βάθος και Α Π10.Τ1-139

142 υπό πίεση στους υποκείµενους σχηµατισµούς του Νεογενούς. Η τροφοδοσία του συστήµατος εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και από πλευρικές διηθήσεις των ανάντη καρστικών σχηµατισµών στις περιοχές κοντά στις προσβάσεις της ορεινής ζώνης. Το Υπόγειο Υδατικό Σύστηµα Μεσογαίας σχετίζεται µε την προτεινόµενη για ένταξη στις ευπρόσβλητες ζώνες (περιοχή Μεσογαίας) λόγω νιτρορρύπανσης γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. ίκτυα παρακολούθησης: Στο Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 35 υδροσηµεία, ενώ στο δίκτυο περιλήφθηκαν και τα δεδοµένα χηµικών αναλύσεων 9 υδροσηµείων από το ΓΧΚ της περιόδου Οι θέσεις των σηµείων, που είναι συγκεντρωµένα κυρίως στο νότιο τµήµα του συστήµατος, δίδονται στο χάρτη του Σχ Σχ.8-53 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Α Π10.Τ1-140

143 Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Πίνακας 8-14 : Μέση τιµή συγκέντρωσης ανά παράµετρο και δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0, FI - 11/0 7, ,9 116,8 32,6 294,8 0,04 0, PI - 7/0 7, ,2 87,5 44,2 99,1 0,56 0, PI - 9/0 7, ,9 131,5 155,9 40,6 0,01 0, PI Γ 10/0 7, ,2 123,0 230,8 42,5 0,01 0, FI - 10/0 7, ,8 72,2 122,3 92,6 0,20 0, FI - 10/0 7, ,8 118,5 122,0 131,9 0,03 0, FI Γ 10/0 7, ,3 112,4 94,5 200,0 0,37 0, FI - 8/0 7, ,0 128,5 101,6 118,5 0,06 0, PI - 10/0 7, ,2 132,0 139,2 40,4 0,04 0, Π 6/1 7, ,3 553,2 313,0 95,1 <0,05 <0,26 <5 <5 <5 <1 41 <5 - Γ372Α Γ 0/ <5 <5 <1 <5 <5 - Γ382 Γ 2/0 7, ,7 88,9 108,5 46,7 <0,05 <0, Γ391 Γ 2/1 7, ,7 72,0 34,1 29,3 <0,05 <0,26 7 <5 <5 <1 23 <5 - Φ355 Π 6/1 7, ,5 597,7 332,8 213,3 <0,05 <0,26 6 <5 <13 < Φ372 Π 2/1 7, ,5 255,3 217,0 81,2 <0,05 <0,26 <5 <5 <5 <1 98 <5 - Φ373 Π 2/1 7, ,2 341,8 211,1 69,4 <0,05 <0,26 <5 <5 <5 <1 29 <5 - Φ375 Π 2/1 7, ,0 161,0 82,2 19,4 <0,05 <0,26 <5 <5 27 <1 310 <5 - Φ377 Π 1/0 8, ,3 101,0 62,0 53,4 <0,05 <0, Φ378 Π 2/1 7, ,7 165,5 62,0 27,7 <0,05 <0,26 <5 <5 <5 <1 110 <5 - Φ383 Π 2/1 7, ,8 133,9 52,7 25,8 <0,05 <0,26 <5 8 <5 <1 28 <5 - Φ384 Π 2/1 7, ,4 334,0 114,7 38,6 <0,05 <0,26 8 <5 <5 <1 640 <5 - Φ385 Π 2/1 7, ,7 167,7 133,3 49,3 <0,05 <0,26 <5 <5 <5 <1 130 <5 - Φ386 Π 2/1 7, ,9 306,3 341,1 72,9 <0,05 <0,26 <5 <5 <5 <1 65 <5 - Φ401 Π 2/1 7, ,4 25,0 <31 5,3 <0,08 <0,26 <5 <5 <5 <1 142 <5 - Φ402 Π 2/1 7, ,6 128,5 72,7 33,7 <0,05 <0,26 <5 <5 <5 <1 53 <5 - Φ403 Π 13/2 7, ,7 167,8 43,4 56,1 <0,05 <0,26 <5 <5 <5 <1 51 5,5 - Φ404 Π 2/1 7, ,0 480,0 93,0 88,7 <0,05 <0,26 8 <5 <5 <1 180 <5 - Φ408 Π 2/1 8, ,9 135,5 37,2 38,1 <0,05 <0,26 13 <5 <5 <1 44 <5 - Φ411 Π 2/1 7, ,0 267,5 49,6 50,5 <0,05 <0,26 <5 <5 <5 <1 30 <5 - Φ414 Π 2/1 7, ,5 186,0 35,7 29,5 <0,05 <0,26 <5 <5 <5 <1 61 <5 - Φ415 Π 6/1 7, ,6 173,8 49,0 42,3 <0,23 <0,26 <5 7 6 <1 70 <5 - Φ421 Π 2/1 7, ,0 172,5 46,7 22,9 <0,05 <0,26 <5 <5 <5 <1 33 <5 - Φ425 Π 2/1 7, ,5 246,5 101,6 74,2 <0,05 <0,26 <5 <5 <5 <1 40 <5 - Φ427 Π 2/1 8, ,5 154,8 41,9 25,0 <0,58 <0,26 6 <5 <5 <1 40 <5 - Φ430 Π 2/1 7, ,5 169,0 127,1 61,4 <0,05 <0,26 <5 <5 <5 <1 6 <5 - Γ387 Γ 2/0 7, ,2 67,3 68,9 22,4 <0,05 <0, Γ395 Γ 2/1 7, ,1 66,5 43,4 9,6 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ397 Γ 6/1 7, ,5 235,5 114,7 107,5 <0,05 <0,26 <5 <5 <5 <1 < Γ400 Γ 2/1 7, ,5 154,0 77,5 59,2 <0,05 <0,38 <5 7 8 < Γ418 Γ 2/1 7, ,8 111,0 58,9 64,9 <0,05 <0,26 <5 8 <5 <1 16 <5 - Γ419 Γ 2/1 7, ,5 153,0 68,2 61,6 <0,05 <0,26 <5 <5 <5 < Φ416 Π 2/1 7, ,3 103,8 24,8 44,6 <0,05 <0,26 <5 <5 <5 <1 38 <5 - Γ468 Γ 13/5 7, , ,9 <0,05 <0,26 <27 <6 <5 <1 <223 <7 - Φ394 Π 12/0 7, , <0,11 <0, Α Π10.Τ1-141

144 Από τα στοιχεία του Πίνακα 8-14 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα περισσότερα σηµεία πλην των FI, Γ391, Φ401, Φ408, Φ414 και Φ416. Οι µέσες τιµές συγκέντρωσης των χλωριόντων υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε 23 υδροσηµεία. Οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε 17 υδροσηµεία. Οι µέσες τιµές των συγκεντρώσεων θειικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε 12 υδροσηµεία. Οι µέσες τιµές των συγκεντρώσεων µαγνησίου υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα περισσότερα σηµεία πλην των Γ391, Φ375, Φ378, Φ383, Φ401, Φ402, Φ414, Φ421, Φ427, Γ387 και Γ395. Στη γεώτρηση PI η µέση τιµή συγκέντρωσης για τα νιτρώδη υπερβαίνει το 100% της ΑΑΤ, ενώ στη γεώτρηση FI η µέση τιµή συγκέντρωσης για την ίδια παράµετρό υπερβαίνει το 75% της ΑΑΤ. Στη γεώτρηση FI η µέση τιµή της αµµωνίας υπερβαίνει το 75% της ΑΑΤ. Στις γεωτρήσεις Γ397 και Γ400 οι µέσες τιµές συγκέντρωσης αρσενικού υπερβαίνουν το 100% της ΑΑΤ, ενώ στο πηγάδι Φ375 οι µέσες τιµές συγκέντρωσης µολύβδου και αργιλίου υπερβαίνουν το 100% της ΑΑΤ. Επιπλέον υπερβάσεις του 100% της ΑΑΤ του αργιλίου καταγράφονται στα πηγάδια Φ355, Φ384. Ανάλυση Πιέσεων: Οι χρήσεις γης στην περιοχή είναι αγροτικές και χρήσεις κατοικίας, ενώ υπάρχουν και λιγότερες εκτάσεις µε φυσική βλάστηση. Παράλληλα υπάρχουν εκτεταµένες χρήσεις του δευτερογενούς τοµέα που έχουν αναπτυχθεί τα τελευταία χρόνια και περιλαµβάνουν κάθε µορφής µονάδες µεταποίησης και εµπορίας, και πέντε ελαιοτριβεία. Στην περιοχή ανάπτυξης του συστήµατος υπάρχουν σε τρεις θέσεις ΕΕΛ (ΚΕΛ Β. Μεσογείων, Μαρκόπουλου και ΚΕΛ Κορωπίου-Παιανίας) που δεν βρίσκονται σε λειτουργία. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι τιµές των συγκεντρώσεων των νιτρικών προσεγγίζουν τοπικά τα 340 mg/l και οφείλονται: α) στην έντονη γεωργική δραστηριότητα µε χρήση λιπασµάτων, β) στις κτηνοτροφικές εκµεταλλεύσεις και γ) στη ρύπανση από αστικά απόβλητα. Οι υψηλές τιµές των χλωριόντων, της ηλεκτρικής αγωγιµότητας και του µαγνησίου υποδεικνύουν θαλάσσια διείσδυση µε µέτωπο υφαλµύρινσης στην περιοχή Βραώνας Μαρκοπούλου Κορωπίου. Α Π10.Τ1-142

145 Επίσης καταγράφονται και συγκεντρώσεις βαρέων µετάλλων όπως Pb, και As λόγω της γεωργικής και της ανεξέλεγκτης βιοµηχανικής δραστηριότητας. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 34 σηµεία από τα 44 του δικτύου παρακολούθησης ή ποσοστό 77% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-54), χλωριόντων (Σχ.8-55) και της αγωγιµότητας (Σχ.8-56). Σχ.8-54 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-143

146 Σχ.8-55 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-144

147 Έλεγχο υφαλµύρινσης Σχ.8-56 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται υφαλµύρινση τοπικά στο νότιο τµήµα του συστήµατος. Από την επεξεργασία των µετρήσεων στάθµης δεν σηµειώνεται ταπείνωση της υπόγειας στάθµης σε θέσεις απόληψης ή ανατροπή ισοζυγίου εισροώνεκροών. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ GR συσχετίζεται µε το επιφανειακό υδατικό σώµα (GR0626R N) Ρ ΕΡΑΣΙΝΟΥ. Α Π10.Τ1-145

148 Στον έλεγχο αυτόν λαµβάνεται υπόψη, αν προκύπτει σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα επιφανειακά ΥΣ ή χερσαία οικοσυστήµατα (> 50%). Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των επιφανειακών ΥΣ ή χερσαίων οικοσυστηµάτων από τα υπόγεια υδατικά συστήµατα. Εποµένως από τον έλεγχο υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων δεν µπορεί να προκύψει συµπέρασµα για την ποιοτική κατάσταση του συστήµατος. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία και τις χρονοσειρές των χηµικών παραµέτρων, των νιτρικών δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων νιτρικών στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Yµηττού Γεωλογία: Το σύστηµα αναπτύσσεται στις µάζες των µαρµάρων του οµώνυµου ορεινού όγκου που σχηµατίζεται από µάρµαρα και σχιστόλιθους. Η υπόγεια υδροφορία είναι καρστικής µορφής και σχηµατίζεται στο επίπεδο της στάθµης της θάλασσας. Η τροφοδοσία του συστήµατος προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση του γίνεται µε πλευρικές διηθήσεις στα κοκκώδη υλικά στις παρυφές του ορεινού όγκου, µέσω πηγαίων αναβλύσεων και προς την θάλασσα στα νότια. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί σε 4 σηµεία παρακολούθησης από το ΙΓΜΕ την περίοδο , ενώ στο δίκτυο περιλήφθηκε και µία χηµική ανάλυση του ΓΧΚ από 1 σηµείο παρακολούθησης της περιόδου Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-146

149 Σχ.8-57: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Πίνακας 8-15 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0, FI Γ 10/0 7, ,1 94,1 100,4 27,8 0,01 0, Φ371 Π 2/1 7, ,4 105,4 86,8 29,3 <0,05 <0,26 <5 <5 6 <1 126 <5 - Γ376 Γ 2/1 7, ,8 62,1 40,3 10,5 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ388 Γ 2/1 7, ,3 99,8 26,4 37,7 <0,05 <0,26 <5 <5 <5 <1 <5 7 - Φ389 Π 1/0 7, ,2 239,5 37,2 55,8 <0,05 <0, Α Π10.Τ1-147

150 Από τα στοιχεία του Πίνακα 8-15 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% της ΑΑΤ στα υδροσηµεία FI και Φ371, ενώ στη γεώτρηση Γ376 η µέση τιµή της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Στη γεώτρηση Γ388 η µέση τιµή συγκέντρωσης των χλωριόντων υπερβαίνει το 100% της ΑΑΤ, ενώ στο πηγάδι Φ389 η µέση τιµή της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Στην γεώτρηση Γ388 η µέση τιµή αγωγιµότητας υπερβαίνει το 75% της ΑΑΤ. Στο πηγάδι Φ389 η µέση τιµή συγκέντρωσης µαγνησίου υπερβαίνει το 100% της ΑΑΤ. Ανάλυση πιέσεων: Στην περιοχή του συστήµατος κυριαρχούν οι εκτάσεις µε φυσική βλάστηση, ενώ στις χρήσεις γης περιλαµβάνονται οι αγροτικές χρήσεις, οι χρήσεις του δευτερογενή τοµέα και οι χρήσεις κατοικίας. Στις χρήσεις του δευτερογενούς τοµέα περιλαµβάνονται µονάδες πετρελαιοειδών, αρωµάτων, τροφίµων και δύο ελαιοτριβεία. Στην παράκτια ζώνη έχουν καταγραφεί και φαινόµενα θαλάσσιας διείσδυσης λόγω των αντλήσεων για τις γεωργικές και άλλες δραστηριότητες. Στο ανατολικό τµήµα της περιοχής του συστήµατος υπάρχουν δύο ανενεργοί ΧΑ Α. Ο ΧΑ Α του ήµου Κρωπίας στη θέση Κάστρον Χριστός, ο ΧΑ Α του ήµου Παιανίας στη θέση Κόντρες - Άγιος Νικόλαος. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών καταγράφονται τοπικά και οφείλονται σε ανθρώπινες δραστηριότητες (ΧΑ Α, γεωργία), και στην αστικοποίηση. Λόγω της έλλειψης επαρκών σηµείων παρακολούθησης και της χρήσης του νερού για ύδρευση η ποιοτική υποβάθµιση λόγω νιτρικών δεν χαρακτηρίζει όλο το σύστηµα παρά µόνο την περιοχή όπου καταγράφηκαν οι υπερβάσεις. Οι τιµές των χλωριόντων κυµαίνονται από 47 mg/l έως 165 mg/l, ωστόσο καταγράφεται υπέρβαση σε µια γεώτρηση λόγω υπεράντλησης. Στο υπόγειο υδατικό σύστηµα GR , 3 υδροσηµεία ή ποσοστό 60% βρίσκονται σε κακή χηµική κατάσταση. Ωστόσο λαµβάνοντας υπόψη την έλλειψη στοιχειών, τη χρήση του νερού και τη γεωγραφική κατανοµή των υδροσηµείων το σύστηµα εκτιµάται σε καλή χηµική κατάσταση. Α Π10.Τ1-148

151 Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-58), χλωριόντων (Σχ.8-59) και της αγωγιµότητας (Σχ.8-60). Σχ.8-58 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-149

152 Σχ.8-59 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-150

153 Έλεγχο υφαλµύρινσης Σχ.8-60 : Χάρτης αγωγιµότητας ΥΥΣ GR Από τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται τοπικά υφαλµύρινση σε ένα σηµείο παρακολούθησης. Από την επεξεργασία των µετρήσεων στάθµης δεν προκύπτουν ενδείξεις υπεράντλησης σε θέσεις απόληψης. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR στο σύνολο του, αξιολογείται σε καλή χηµική κατάσταση. Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ συνδέεται µε τα χερσαία οικοσυστήµατα (GR ) ΥΜΗΤΤΟΣ-ΑΙΣΘΗΤΙΚΟ ΑΣΟΣ ΚΑΙΣΑΡΙΑΝΗΣ-ΛΙΜΝΗ ΒΟΥΛΙΑΓΜΕΝΗΣ, (GR ) ΟΡΟΣ ΥΜΗΤΤΟΣ και τα επιφανειακά υδατικά σώµατα (GR0626R N) Ρ ΡΑΦΗΝΑΣ 2, (GR0626R N) Ρ ΠΙΚΡΟ ΑΦΝΗΣ, (GR0626R N) Ρ ΕΡΑΣΙΝΟΥ. Α Π10.Τ1-151

154 Στον έλεγχο αυτόν λαµβάνεται υπόψη, αν προκύπτει σηµαντική συµβολή ρυπαντικού φορτίου από τα ΥΥΣ στα σχετιζόµενα επιφανειακά ΥΣ ή χερσαία οικοσυστήµατα (> 50%). Στην πράξη, είναι ιδιαίτερα δύσκολο και επισφαλές να καθοριστεί το ποσοστό του ρυπαντικού φορτίου που συµβάλλει στην ρύπανση των επιφανειακών ΥΣ ή χερσαίων οικοσυστηµάτων από τα υπόγεια υδατικά συστήµατα. Εποµένως από τον έλεγχο υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων δεν µπορεί να προκύψει συµπέρασµα για την ποιοτική κατάσταση του συστήµατος. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Λαυρεωτικής Γεωλογία: Αναφέρεται σε υδροφόρα συστήµατα διαφορετικής µορφής στην περιοχή νότια της νοητής γραµµής Βάρη-Καλύβια, Θορικού-Πόρτο Ράφτη, έως το Σούνιο. Στην γεωλογική σύσταση του συστήµατος συµµετέχουν κύρια ανθρακικά πετρώµατα και λιγότερο τεταρτογενή ιζήµατα Επίσης στην περιοχή εµφανίζονται ηφαιστειακά πετρώµατα οφιολιθικής προέλευσης. Οι καρστικές υδροφορίες αποστραγγίζονται προς την θάλασσα ενώ οι κοκκώδεις υδροφορίες βρίσκονται σε υδραυλική επικοινωνία και επηρεάζονται από την θάλασσα. Το Υπόγειο Υδατικό Σύστηµα Λαυρεωτικής σχετίζεται µε την προτεινόµενη για ένταξη στις ευπρόσβλητες ζώνες (περιοχή Μεσογαίας) λόγω νιτρορρύπανσης γεωργικής προέλευσης σύµφωνα µε την Οδηγία 91/676/ΕΟΚ. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί σε 7 σηµεία παρακολούθησης από το ΙΓΜΕ την περίοδο , ενώ στο δίκτυο περιλήφθηκε και µία χηµική ανάλυση του ΓΧΚ από 1 σηµείο παρακολούθησης της περιόδου Οι θέσεις των σηµείων, που συγκεντρώνονται στο βόρειο τµήµα της περιοχής, δίδονται στο χάρτη του Σχ Α Π10.Τ1-152

155 Σχ.8-61 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-153

156 Πίνακας 8-16 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0, PI - 10/0 7, ,5 162,6 56,4 123,7 0,01 0, Φ409 Π 2/1 7, ,6 75,8 37,2 33,3 <0,05 <0,26 <5 <5 <5 < Φ420 Π 2/1 8, ,9 124,0 43,4 20,7 <0,05 <0,26 <5 <5 <5 <1 180 <5 - Φ422 Π 2/1 7, ,0 212,0 37,2 25,2 <0,05 <0,26 <5 <5 <5 <1 65 <5 - Φ423 Π 2/1 7, ,5 153,0 58,9 34,7 <0,05 <0,26 <5 <5 <5 <1 27 <5 - Φ431 Π 2/1 7, ,5 769,5 248,0 152,5 <1,58 <0,26 6 <5 <5 < Γ396 Γ 2/1 7, ,0 77,7 21,7 26,5 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ/ΜΑΡΚ Γ 7/0 7, ,8 28,8 <18 36,7 <0,05 <0, Από τα στοιχεία του Πίνακα 8-16 διαπιστώθηκαν τα εξής: Στα υδροσηµεία PI, Φ420, Φ423 και Φ431 οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ. Στα υδροσηµεία Φ423, Φ431 και Γ396 οι µέσες τιµές των συγκεντρώσεων χλωριόντων υπερβαίνουν το 100% ή το 75% της ΑΑΤ, ενώ στο πηγάδι Φ431 η µέση τιµή αγωγιµότητας υπερβαίνει το 75% της ΑΑΤ. Στο πηγάδι και Φ431 η µέση τιµή συγκέντρωσης των θειικών υπερβαίνει το 100% της ΑΑΤ και Φ422 υπερβαίνει το 75% της ΑΑΤ. Στα υδροσηµεία PI και Φ431 οι µέσες τιµές του µαγνησίου υπερβαίνουν το 100% της ΑΑΤ. Ανάλυση πιέσεων: Στην περιοχή του συστήµατος κυριαρχούν οι εκτάσεις µε φυσική βλάστηση, ενώ στις χρήσεις γης περιλαµβάνονται οι αγροτικές χρήσεις και οι χρήσεις κατοικίας. Παράλληλα υπάρχουν χρήσεις του δευτερογενούς τοµέα που αφορούν µία µονάδα παραγωγής ηλεκτρικού ρεύµατος, µία µονάδα της ναυπηγικής βιοµηχανίας στο Λαύριο, καθώς επίσης µονάδες µετάλλου, αρωµάτων, τροφίµων και δύο ελαιοτριβεία. Το υπόγειο υδατικό σύστηµα αντλείται για κάλυψη τοπικών αναγκών. Στην περιοχή ανάπτυξης του συστήµατος υπάρχουν σε τρεις θέσεις ΕΕΛ (Παλαιάς Φώκαιας, Κερατέας, Λαυρεωτικής), εκ των οποίων η µία δεν βρίσκεται σε λειτουργία. Σε λειτουργία βρίσκονται: η ΕΕΛ Κερατέας, και η ΕΕΛ Λαυρεωτικής. Επίσης στην περιοχή υπάρχουν σε πέντε θέσεις ΧΑ Α, από τους οποίες η µία θέση αφορά ενεργό ΧΑ Α και οι τέσσερις ανενεργούς. Ο ενεργός ΧΑ Α είναι του ήµου Καλυβίων - Θορικού και βρίσκεται στη θέση Τίποτι-Κρουδί. Στην περιοχή προγραµµατίζεται επίσης και η κατασκευή του ΧΥΤΑ ΝΑ/κής Αττικής στην περιοχή της Κερατέας. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Α Π10.Τ1-154

157 Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι τοπικές υπερβάσεις των συγκεντρώσεων νιτρικών εντοπίζονται στις κοκκώδεις υδροφορίες και είναι αποτέλεσµα των ανθρώπινων δραστηριοτήτων (ΧΑ Α, γεωργία). Καταγράφονται επίσης ελάχιστες υπερβάσεις χλωριόντων και αγωγιµότητας στην παράκτια ζώνη του υδροφόρου συστήµατος που οφείλονται σε υφαλµύρινση λόγω θαλάσσιας διείσδυσης. Πέντε (5) από τα σηµεία παρακολούθησης του συστήµατος, ή ποσοστό 50% βρίσκονται σε κακή χηµική κατάσταση. Ωστόσο αξιολογώντας την γεωγραφική κατανοµή των σηµείων διαπιστώνεται ότι το φαινόµενο αυτό είναι τοπικό και δεν χαρακτηρίζει την ποιοτική κατάσταση όλου του συστήµατος. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε καλή χηµική κατάσταση. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-62), χλωριόντων (Σχ.8-63) και της αγωγιµότητας (Σχ.8-64). Α Π10.Τ1-155

158 Σχ.8-62 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-156

159 Σχ.8-63 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-157

160 Έλεγχο υφαλµύρινσης Σχ.8-64 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, οι υπερβάσεις που καταγράφηκαν λόγω υφαλµύρινσης παρουσιάζουν τοπικό χαρακτήρα. Επίσης από την επεξεργασία των µετρήσεων στάθµης δεν διαπιστώνεται πτώση στάθµης λόγω υπεραντλήσεων σε θέσεις απόληψης. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-158

161 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν χαρακτηρίζεται περαιτέρω, εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αναβύσσου Γεωλογία: Το σύστηµα αναπτύσσεται στα προσχωµατικά υλικά της παράκτιας πεδινής περιοχής Αναβύσσου Φώκαιας. Η υπόγεια υδροφορία είναι κοκκώδης µε αυξηµένη υδροπερατότητα και ικανοποιητική υδατοχωρητικότητα. Το σύστηµα τροφοδοτείται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και από διηθήσεις της επιφανειακής απορροής των ανάντη περιοχών µε σχιστολιθικό υπόβαθρο. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 2 σηµεία παρακολούθησης, οι θέσεις των οποίων δίδονται στο χάρτη του Σχ Α Π10.Τ1-159

162 Σχ.8-65: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Οι χηµικές αναλύσεις αφορούν τις βασικές παραµέτρους. Από τα στοιχεία αυτά διαπιστώθηκε ότι στο πηγάδι Φ447 οι µέσες τιµές συγκεντρώσεων µαγνησίου, χλωριόντων, νιτρικών, αγωγιµότητας και θειικών υπερβαίνουν το 100% των ΑΑΤ. Α Π10.Τ1-160

163 Πίνακας 8-17 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Φ443 Π 3/0 7, ,3 88,0 18,2 34,6 <0,05 <0, Φ447 Π 3/0 7, ,0 395,7 103,2 154,3 <0,05 <0, Ανάλυση πιέσεων: Στην περιοχή επικρατούν περιορισµένες αγροτικές χρήσεις, ενώ τα τελευταία χρόνια έχουν αυξηθεί οι αστικές χρήσεις, µόνιµης και εποχιακής κατοικίας. Επίσης λειτουργεί µία µονάδα τροφίµων (κρασιά) και ένα ελαιοτριβείο. Παράλληλα, στην περιοχή υπάρχουν και εκτάσεις µε φυσική βλάστηση. Το υπόγειο υδατικό σύστηµα αντλείται κυρίως για αρδευτική χρήση και σπανιότερα για ύδρευση. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Η υπέρβαση των νιτρικών είναι αποτέλεσµα αστικοποίησης και γεωργικής δραστηριότητας µε χρήση λιπασµάτων. Οι υψηλές τιµές χλωριόντων και αγωγιµότητας στην παράκτια ζώνη του υδροφόρου συστήµατος οφείλονται στην υφαλµύρινση λόγω θαλάσσιας διείσδυσης. Αν και οι υπερβάσεις αυτές έχουν τοπικό χαρακτήρα και δεν χαρακτηρίζουν την ποιοτική κατάσταση όλου του συστήµατος, λόγω της ραγδαίας ανάπτυξης και αστικοποίησης τα τελευταία χρόνια συστήνεται περαιτέρω διερεύνηση µε συστηµατικές µετρήσεις. Εκτιµώντας ότι στην περιοχή δεν υπάρχουν ιδιαίτερα προβλήµατα διάχυτων ή σηµειακών πηγών ρύπανσης, και η υπέρβαση που καταγράφεται είναι τοπική, εκτιµούµε ότι το υπόγειο υδατικό σύστηµα GR βρίσκεται σε καλή χηµική κατάσταση. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ. 8-66), χλωριόντων (Σχ. 8-67) και της αγωγιµότητας (Σχ. 8-68). Α Π10.Τ1-161

164 Σχ.8-66 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-162

165 Σχ.8-67 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-163

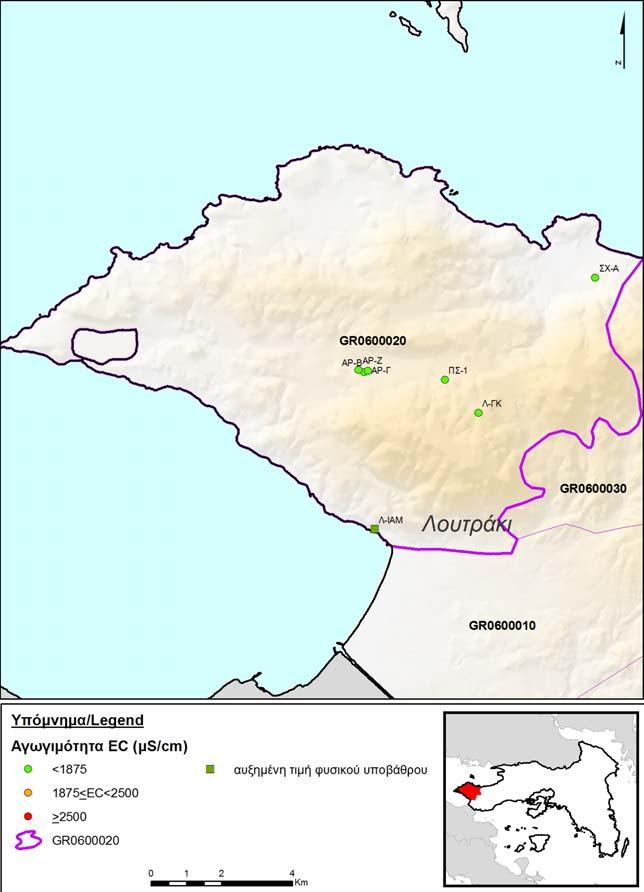

166 Έλεγχο υφαλµύρινσης Σχ.8-68 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, οι υπερβάσεις που καταγράφηκαν λόγω υφαλµύρινσης παρουσιάζουν τοπικό χαρακτήρα. Από την επεξεργασία των µετρήσεων στάθµης, διαπιστώνεται τοπικά πτώση στάθµης τις περιόδους µε ανοµβρία. Στο σύνολο του το υπόγειο υδατικό σύστηµα GR από τον έλεγχο της υφαλµύρινσης, αξιολογείται σε καλή χηµική κατάσταση. Α Π10.Τ1-164

167 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν χαρακτηρίζεται περαιτέρω, εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε καλή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (α) Γεωλογία: Στο σύστηµα αναπτύσσεται κοκκώδης υπόγεια υδροφορία η οποία εντοπίζεται στα προσχωµατικά υλικά της οµαλής, παράκτιας περιοχής που σχηµατίζεται µε επιµήκη ανάπτυξη στον µυχό του όρµου της Σαλαµίνας. Η τροφοδοσία της υδροφορίας εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού και η εκφόρτιση του γίνεται στην ακτογραµµή προς την θάλασσα. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 8 σηµεία παρακολούθησης. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-165

168 Σχ.8-69 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι δεν υπάρχουν µετρήσεις για τον υδράργυρο. Α Π10.Τ1-166

169 Πίνακας 8-18 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,375 37, ,8 3, ,5 0,75 Φ59 Π 3/1 7, ,0 110,1 57,9 55,6 <0,05 <0, < <5 - Φ61 Π 4/1 7, ,5 157,0 139,5 110,9 <0,05 <36, <5 <1 92 <5 - Φ63 Π 4/1 7, ,5 217,8 131,8 219,5 <0,05 0,5 <5 <5 <5 <1 86 <5 - Φ64 Π 4/1 7, ,8 232,5 186,0 143,4 <0,08 <0,26 <5 <5 <5 <1 450 <5 - Φ65 Π 4/1 7, ,5 296,8 186,0 176,0 <0,05 <0, <5 < Φ69 Π 4/1 7, ,5 301,8 110,1 197,3 <0,05 <0, <5 <1 8 <5 - Γ60 Γ 3/1 7, ,0 184,3 159,0 99,8 <0,05 <0,26 <5 <5 <5 <1 11 <5 - Φ57 Π 3/1 7, ,0 286,7 142,7 93,1 <0,05 <0, < <5 - Από τα στοιχεία του Πίνακα 8-18 διαπιστώθηκε ότι σε όλες τις θέσεις δειγµατοληψίας του συστήµατος: Οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% της ανώτερης αποδεκτής τιµής (ΑΑΤ). Οι µέσες τιµές των συγκεντρώσεων χλωριόντων υπερβαίνουν το 100% ή το 75% της ανώτερης αποδεκτής τιµής (ΑΑΤ). Επίσης, οι µέσες τιµές της αγωγιµότητας υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε όλες τις θέσεις εκτός από το πηγάδι Φ59. Οι µέσες τιµές των συγκεντρώσεων θειικών υπερβαίνουν το 100% στα πηγάδια Φ65, Φ69 και Φ57 και το 75% της ΑΑΤ της ίδιας παραµέτρου στα πηγάδια Φ63 και Φ64. Οι µέσες τιµές των συγκεντρώσεων µαγνησίου υπερβαίνουν το 100% της ανώτερης αποδεκτής τιµής (ΑΑΤ). Ανάλυση πιέσεων: Στην περιοχή επικρατούν αγροτικές χρήσεις, ενώ τα τελευταία χρόνια έχουν αυξηθεί οι αστικές χρήσεις, µόνιµης και εποχιακής κατοικίας, ενώ λειτουργούν και µερικές δεκάδες γεωτρήσεων, κατά το πλείστον για αρδευτική χρήση, οι οποίες αντλούνται σε εντατικό ρυθµό. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών σε όλα τα σηµεία παρακολούθησης είναι αποτέλεσµα της αστικοποίησης και της γεωργικής δραστηριότητας µε χρήση λιπασµάτων. Α Π10.Τ1-167

170 Οι υπερβάσεις των χλωριόντων και της αγωγιµότητας σε όλα σχεδόν τα σηµεία παρακολούθησης είναι λόγω υπεραντλήσεων και έχουν ως συνέπεια την ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από τη θαλάσσια διείσδυση. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού όλα τα σηµεία παρακολούθησης βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-70), χλωριόντων (Σχ.8-71) και της αγωγιµότητας (Σχ.8-72). Σχ.8-70 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-168

171 Σχ.8-71 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-169

172 Έλεγχο υφαλµύρινσης Σχ.8-72 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης. Επίσης από την επεξεργασία των µετρήσεων στάθµης προκύπτουν ενδείξεις υπεράντλησης µε αποτέλεσµα την ταπείνωση της υπόγειας στάθµης. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Α Π10.Τ1-170

173 Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία και τις χρονοσειρές των χηµικών παραµέτρων νιτρικών, χλωριόντων και της αγωγιµότητας διαπιστώνεται σηµαντική τάση µείωσης των συγκεντρώσεων νιτρικών µε ετήσιο ρυθµό µείωσης 17,8 mg/l ή 36% της ΑΑΤ. Επίσης διαπιστώνεται µικρή ανοδική τάση των χλωριόντων και αγωγιµότητας, η οποία όµως δεν θεωρείται σηµαντική. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (β) Γεωλογία: Η αναπτυσσόµενη στο σύστηµα υπόγεια υδροφορία είναι κοκκώδης και εντοπίζεται στα προσχωµατικά υλικά της παράκτιας περιοχής που σχηµατίζεται στην ανατολική πλευρά της Σαλαµίνας, στον µυχό του όρµου των Σεληνίων. Η τροφοδοσία της υδροφορίας εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού και η εκφόρτιση του γίνεται στην ακτογραµµή προς την θάλασσα. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 4 σηµεία παρακολούθησης. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-171

174 Σχ.8-73 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι δεν υπάρχουν µετρήσεις για τον υδράργυρο. Πίνακας 8-19 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Φ47 Π 2/1 7, ,5 137,5 108,5 33,3 <0,05 <0,26 <5 <5 <5 <1 31 <5 - Φ49 Π 2/1 7, ,0 65,1 40,3 10,7 <0,05 <0, < <5 - Φ50 Π 3/1 7, ,7 191,0 88,9 37,6 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Φ51 Π 2/1 7, ,0 281,0 86,8 109,6 <0,05 <0,26 <5 <5 <5 <1 <5 6 - Α Π10.Τ1-172

175 Από τα στοιχεία του Πίνακα 8-19 διαπιστώθηκαν τα εξής: Στα πηγάδια Φ47, Φ50 και Φ51 οι µέσες τιµές συγκεντρώσεων των νιτρικών υπερβαίνουν το 100% της ΑΑΤ, ενώ στο πηγάδι Φ49 η µέση τιµή συγκέντρωσης της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Στα πηγάδια Φ50 και Φ51 οι µέσες τιµές συγκεντρώσεων των χλωριόντων υπερβαίνουν το 100% της ΑΑΤ, ενώ στο πηγάδι Φ47 η µέση τιµή συγκέντρωσης της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Στο πηγάδι Φ51 η µέση τιµή αγωγιµότητας υπερβαίνει το 100% της ΑΑΤ ενώ στο πηγάδι Φ50 η µέση τιµή της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Στο πηγάδι Φ51 η µέση τιµή συγκέντρωσης των θειικών υπερβαίνει το 100% της ΑΑΤ ενώ στο πηγάδι Φ50 η µέση τιµή συγκέντρωσης της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Οι µέσες τιµές των συγκεντρώσεων µολύβδου και αρσενικού υπερβαίνουν το 100% της ΑΑΤ στο πηγάδι Φ49. Στο πηγάδι Φ51 η µέση τιµή συγκέντρωσης του µαγνησίου υπερβαίνει το 100% της ΑΑΤ ενώ στο πηγάδι Φ50 η µέση τιµή συγκέντρωσης της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Στο πηγάδι Φ51 η µέση τιµή συγκέντρωσης του µαγνησίου υπερβαίνει το 100% της ΑΑΤ ενώ στο πηγάδι Φ50 η µέση τιµή συγκέντρωσης της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Ανάλυση πιέσεων: Στην περιοχή επικρατούν αγροτικές χρήσεις, ενώ τα τελευταία χρόνια έχουν αυξηθεί οι αστικές χρήσεις, µόνιµης και εποχιακής κατοικίας. Στην περιοχή λειτουργούν µερικές γεωτρήσεις, κατά το πλείστον για αρδευτική χρήση, οι οποίες αντλούνται σε εντατικό ρυθµό. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών σε όλα τα σηµεία παρακολούθησης καθώς και ορισµένων βαρέων µετάλλων όπως το αρσενικό και ο µόλυβδος, είναι αποτέλεσµα της αστικοποίησης, της έλλειψης αποχετευτικού δικτύου, αλλά και της γεωργικής δραστηριότητας µε χρήση λιπασµάτων. Α Π10.Τ1-173

176 Οι υπερβάσεις των χλωριόντων και της αγωγιµότητας είναι από τις υπεραντλήσεις που έχουν ως συνέπεια την ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από την θαλάσσια διείσδυση. είκτης θαλάσσιας διείσδυσης που συσχετίζεται µε τις υπερβάσεις των δυο παραπάνω παραµέτρων είναι και οι αυξηµένες τιµές συγκεντρώσεων του µαγνησίου. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση διότι αφενός µεν δέχεται έντονες πιέσεις και αφετέρου 3 από τα 4 σηµεία του δικτύου παρακολούθησης ή ποσοστό 75% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-74), χλωριόντων (Σχ.8-75) και της αγωγιµότητας (Σχ.8-76). Σχ.8-74 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-174

177 Σχ.8-75 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-175

178 Έλεγχο υφαλµύρινσης Σχ.8-76 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από τη θαλάσσια διείσδυση. Στο σύστηµα λειτουργούν υδροληπτικά έργα (γεωτρήσεις και φρέατα) τα οποία αντλούνται σε εντατικό ρυθµό µε αποτέλεσµα το ισοζύγιο του συστήµατος να είναι οριακό µε τάση υποβάθµισης. Από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Α Π10.Τ1-176

179 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία δεν δύναται να διαγνωσθεί ανοδική ή µειωτική τάση ρύπανσης στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (γ) Γεωλογία: Το σύστηµα οριοθετείται µεταξύ της Βόρειας και Κεντρικής Σαλαµίνας, όπου αναπτύσσονται κοκκώδεις υπόγειες υδροφορίες στα προσχωµατικά υλικά που επικάθονται των ανθρακικών πετρωµάτων και καρστική υδροφορία στο επίπεδο της στάθµης της θάλασσας στα υποκείµενα ανθρακικά πετρώµατα. Οι υδροφορίες του συστήµατος τροφοδοτούνται από την απευθείας κατείσδυση του µετεωρικού νερού και εκφορτίζονται στην θάλασσα περιµετρικά της έκτασης ανάπτυξης του. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 23 σηµεία παρακολούθησης. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-177

180 Σχ.8-77: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-178

181 Πίνακας 8-20 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Φ203 Π 3/0 7, ,0 114,0 39,3 50,0 <0,05 <0, Φ70 Π 4/1 7, ,8 249,8 98,4 54,4 <0,05 <0, < <5 - Γ215 Γ 1/0 7, ,0 91,3 186,0 89,0 <0,05 <0, Φ204 Π 1/0 7, ,0 168,0 124,0 96,3 <0,05 <0, Φ205 Π 3/1 7, ,0 245,0 51,7 88,7 <0,05 <0,26 <5 <5 <5 <1 9 <5 - Φ206 Π 4/1 7, ,5 162,8 91,5 134,3 <0,05 <0,26 <5 <5 <5 <1 7 <5 - Φ207 Π 1/0 7, ,0 217,0 43,4 139,0 <0,05 <0, Φ208 Π 4/1 7, ,0 325,3 55,8 93,5 <0,05 <0,70 <5 9 <5 < Φ209 Π 4/1 7, ,3 216,5 89,9 173,0 <0,05 <0, < Φ21 Π 3/1 7, ,0 136,7 97,1 218,0 <0,05 <0, <5 <1 290 <5 - Φ210 Π 3/1 7, ,3 160,0 74,4 91,5 <0,05 <0,26 <5 <5 <5 <1 20 <5 - Φ211 Π 2/0 7, ,0 222,0 170,5 120,5 <0,05 <0, Φ212 Π 4/1 7, ,0 311,6 201,5 239,3 <0,05 <0,26 <5 <5 <5 <1 < Φ213 Π 3/1 7, ,3 294,0 66,1 128,0 <0,05 <0,26 <5 <5 <5 < Φ214 Π 4/1 7, ,3 171,0 41,9 76,2 <0,05 <0,26 <5 <5 <5 <1 6 <5 - Φ216 Π 1/0 7, ,0 310,0 124,0 149,0 <0,05 <0, Φ22 Π 2/1 8, ,5 51,8 71,3 117,5 <0,05 <0,26 67 <5 <5 <1 30 <5 - Φ221 Π 4/1 7, ,6 108,5 127,0 38,0 <0,05 <0,26 <5 6 <5 <1 120 <5 - Φ223 Π 2/0 7, ,0 336,0 80,6 359,0 <0,05 <0, Φ225 Π 1/0 7, ,0 360,0 157,0 347,0 <0,05 <0, Φ23 Π 3/1 7, ,3 86,0 117,7 93,4 <0,08 <0, <5 <1 71 <5 - Φ24 Π 3/1 7, ,7 155,0 78,7 84,7 <0,07 <0,26 <5 <5 11 <1 215 <5 - Φ466 Π 2/1 8, ,5 198,5 155,0 87,6 <0,05 <0, <1 65 <5 - Από τα στοιχεία του Πίνακα 8-20 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% της ΑΑΤ σε όλα τα υδροσηµεία πλην των Φ203, Φ207 και Φ214 που οι µέσες τιµές τους υπερβαίνουν το 75% της ΑΑΤ. Οι µέσες τιµές των συγκεντρώσεων χλωριόντων υπερβαίνουν το 100% της ΑΑΤ σε όλα τα πηγάδια πλην των υδροσηµείων Φ221 και Φ23. Οι µέσες τιµές της ίδιας παραµέτρου υπερβαίνουν το 75% της ΑΑΤ στα πηγάδια Φ22 και Φ466. Οι µέσες τιµές των συγκεντρώσεων θειικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα πηγάδια Φ207, Φ208, Φ209, Φ211, Φ212, Φ213, Φ216, Φ223, Φ225 και Φ466. Οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε όλες τις θέσεις δειγµατοληψίας εκτός από τις Φ22, Φ221 και Φ23. Επιπλέον υπέρβαση του 100% της ΑΑΤ παρατηρείται στις µέσες τιµές των συγκεντρώσεων των παρακάτω στοιχείων: µολύβδου στα υδροσηµεία Φ21, Φ24 και Φ466, χρωµίου στο πηγάδι Φ22 αργιλίου στα υδροσηµεία Φ21 και Φ24 και αρσενικού στα πηγάδια Φ208 και Φ212. Α Π10.Τ1-179

182 Στο πηγάδι Φ209 η µέση τιµή νικελίου, αργιλίου, χρωµίου και αρσενικού υπερβαίνει το 100% της ΑΑΤ. Οι µέσες τιµές των συγκεντρώσεων µαγνησίου υπερβαίνουν το 100% της ΑΑΤ σε όλα τα υδροσηµεία πλην των Φ203 και Φ221 που οι µέσες τιµές τους υπερβαίνουν το 75% της ΑΑΤ. Ανάλυση πιέσεων: Στην περιοχή επικρατούν περιορισµένες αγροτικές χρήσεις, ενώ τα τελευταία χρόνια έχουν αυξηθεί οι αστικές χρήσεις. Επίσης στην περιοχή λειτουργούν δύο µονάδες ναυπήγησης σκαφών αναψυχής, µία µονάδα τροφίµων (τυροκοµείο) και δύο ελαιοτριβεία. Στο βόρειο τµήµα της περιοχής του συστήµατος στη θέση Γούβα Μπάτσι, υπάρχει ο ανενεργός ΧΑ Α Σαλαµίνας. Το σύστηµα εκµεταλλεύονται µερικές δεκάδες γεωτρήσεων, κυρίως για αρδευτική χρήση. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών σε όλα τα σηµεία παρακολούθησης, καθώς και ορισµένων βαρέων µετάλλων όπως το αρσενικό και ο µόλυβδος είναι αποτέλεσµα της αστικοποίησης, της έλλειψης αποχετευτικού δικτύου, αλλά και της γεωργικής δραστηριότητας µε χρήση λιπασµάτων. Οι υπερβάσεις των χλωριόντων και της αγωγιµότητας είναι από τις υπεραντλήσεις που έχουν ως συνέπεια την ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από την θαλάσσια διείσδυση. είκτης θαλάσσιας διείσδυσης που συσχετίζεται µε τις υπερβάσεις των δυο παραπάνω παραµέτρων είναι και οι αυξηµένες τιµές των συγκεντρώσεων µαγνησίου και θειικών. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού όλα τα σηµεία παρακολούθησης βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-78), χλωριόντων (Σχ.8-79) και της αγωγιµότητας (Σχ.8-80). Α Π10.Τ1-180

183 Σχ.8-78 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-181

184 Σχ.8-79 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-182

185 Έλεγχο υφαλµύρινσης Σχ.8-80 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από τη θαλάσσια διείσδυση. Λόγω της µικρής περιόδου µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα, ωστόσο παρατηρείται γενικά τάση πτώσης στάθµης από το 2005 ως το Από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Α Π10.Τ1-183

186 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία και τις χρονοσειρές των χηµικών παραµέτρων νιτρικών, χλωριόντων και της αγωγιµότητας, διαπιστώνεται τα τελευταία χρόνια τάση µείωσης των συγκεντρώσεων αυτών των ρύπων η οποία όµως δεν θεωρείται σηµαντική σύµφωνα µε την µεθοδολογία που υιοθετήθηκε (βλ. κεφ. 6.3). Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (α) Γεωλογία: Το σύστηµα οριοθετείται στα προσχωµατικά υλικά της οµαλής, παράκτιας, βόρειας και Β /κή περιοχής της Αίγινας, που σχηµατίζεται µεταξύ των περιοχών Αίγινας, Κυψέλης, Σουβάλας και Βαγίας. Στο σύστηµα αναπτύσσεται κοκκώδης υπόγεια υδροφορία η οποία τροφοδοτείται από την απευθείας κατείσδυση του µετεωρικού νερού και σε µικρότερο βαθµό από επιφανειακές απορροές των ανάντη περιοχών. ίκτυα παρακολούθησης: Στο Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 18 σηµεία παρακολούθησης. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-184

187 Σχ.8-81: Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Α Π10.Τ1-185

188 Πίνακας 8-21 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 187,5 37,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Γ76 Γ 9/1 8, ,0 325,0 <46,5 141,0 <0,05 <0,26 < Φ104 Π 10/1 7, ,6 293,8 140,6 415,2 <0,05 <0, < Φ105 Π 2/0 7, ,6 171,5 12,4 92,7 <0,05 <0, Φ106 Π 6/1 7, ,0 770,2 <42,5 196,4 <0,05 <0,26 < <1 130 <5 - Φ107 Π 15/1 7, ,1 1149,6 114,8 863,0 <0,05 <0,26 < < Φ108 Π 12/1 8, ,7 61,4 26,6 53,9 <0,05 <0,26 <5 <5 <5 <1 10 <5 - Φ109 Π 11/1 7, ,0 30,4 38,0 55,8 <0,05 <0, <1 950 <5 - Φ112 Π 10/1 8, ,2 32,3 14,4 32,9 <0,05 <0,26 <5 <5 9 <1 50 <5 - Φ71 Π 16/1 7, ,9 600,0 34,8 701,8 <0,05 <0,28 < < Φ72 Π 13/1 7, ,2 33,7 52,3 48,1 <0,05 <0, Φ73 Π 12/1 8, ,2 71,1 62,2 36,2 <0,05 <0,26 15 <5 <5 < Φ74 Π 12/1 8, ,6 51,8 37,0 25,0 <0,05 <0, < Φ75 Π 12/1 8, ,7 45,5 <31 26,1 <0,05 <0, < <5 - Φ85 Π 17/1 7, ,7 615,4 56,8 482,1 <0,05 <0,27 <5 9 7 < Φ87 Π 11/1 7, ,3 307,2 32,9 128,5 <0,05 <0,26 < < Φ88 Π 15/1 8, ,8 231,3 42,7 182,7 <0,05 <0,28 < <1 290 <5 - Φ89 Π 9/1 7, ,5 216,8 19,7 85,7 <0,05 <0,26 < < Φ96 Π 11/1 7, ,2 266,7 44,6 315,1 <0,05 <0,28 <5 <5 21 < Από τα στοιχεία του Πίνακα 8-21 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% της ΑΑΤ ή το 75% της ΑΑΤ στα πηγάδια Φ104, Φ106, Φ107, Φ109, Φ72, Φ73, Φ85, Φ88 και Φ96. Οι µέσες τιµές των συγκεντρώσεων χλωριόντων υπερβαίνουν την ΑΑΤ ή το 75% της ΑΑΤ σε όλα τα υδροσηµεία παρακολούθησης πλην των πηγαδιών Φ109, Φ112, Φ72, Φ74 και Φ75. Οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 100% της ΑΑΤ στα υδροσηµεία Φ104, Φ106, Φ107, Φ108, Φ71, Φ85, Φ87, Φ88, Φ89 και Φ96. Οι µέσες τιµές των συγκεντρώσεων θειικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα υδροσηµεία Γ76, Φ104, Φ106, Φ107, Φ108, Φ71, Φ85, Φ87, Φ88, Φ89 και Φ96. Επιπλέον υπέρβαση του 100% της ΑΑΤ παρατηρείται στις µέσες τιµές των συγκεντρώσεων των παρακάτω στοιχείων: µολύβδου σε 11 υδροσηµεία νικελίου σε 6 υδροσηµεία, αργιλίου σε 6 υδροσηµεία και αρσενικού σε 5 υδροσηµεία του δικτύου παρακολούθησης. Οι µέσες τιµές των συγκεντρώσεων µαγνησίου υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε όλα τα υδροσηµεία, µε εξαίρεση τα πηγάδια Φ112, Φ73, Φ74 και Φ75. Ανάλυση πιέσεων: Στην περιοχή επικρατούν περιορισµένες αγροτικές χρήσεις, ενώ τα τελευταία χρόνια έχουν αυξηθεί οι αστικές χρήσεις, µόνιµης και εποχιακής κατοικίας. Α Π10.Τ1-186

189 Παράλληλα υπάρχουν και εκτάσεις µε φυσική βλάστηση. Στην περιοχή λειτουργεί µία µονάδα ναυπήγησης σκαφών αναψυχής και δύο ελαιοτριβεία. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών, καθώς και ορισµένων βαρέων µετάλλων όπως το αρσενικό, ο µόλυβδος, το χρώµιο, το νικέλιο, το αργίλιο οφείλονται κυρίως στην αστικοποίηση αλλά και στην γεωργική δραστηριότητα µε χρήση λιπασµάτων. Οι υπερβάσεις των χλωριόντων και της αγωγιµότητας είναι από τις υπεραντλήσεις που έχουν ως συνέπεια την ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από την θαλάσσια διείσδυση. είκτης θαλάσσιας διείσδυσης που συσχετίζεται µε τις υπερβάσεις των δυο παραπάνω παραµέτρων είναι και οι αυξηµένες τιµές των συγκεντρώσεων µαγνησίου και θειικών. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 14 από τα 18 υδροσηµεία του δικτύου παρακολούθησης ή ποσοστό 78% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-82), χλωριόντων (Σχ.8-83) και αγωγιµότητας (Σχ.8-84). Α Π10.Τ1-187

190 Σχ.8-82 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-188

191 Σχ.8-83 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-189

192 Έλεγχο υφαλµύρινσης Σχ.8-84 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται ποιοτική υποβάθµιση του συστήµατος λόγω υφαλµύρινσης από τη θαλάσσια διείσδυση. Επίσης σε ορισµένες θέσεις απόληψης σηµειώνεται σηµαντική ανοδική τάση των συγκεντρώσεων χλωριόντων και αγωγιµότητας. Εποµένως από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Α Π10.Τ1-190

193 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία και τις χρονοσειρές των χηµικών παραµέτρων νιτρικών, χλωριόντων και αγωγιµότητας δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων αυτών των ρύπων στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (β) Γεωλογία: Το σύστηµα εντοπίζεται στα ηφαιστειακά πετρώµατα που σχηµατίζουν το κεντρικό και νότιο τµήµα της Αίγινας. Η αναπτυσσόµενη υδροφορία είναι ρωγµατικής µορφής λόγω της διάρρηξης των πετρωµάτων (ασυνέχειες). Πρόκειται για µη διάχυτη υδροφορία που ελέγχεται τοπικά από την ανάπτυξη του δικτύου. Η τροφοδοσία του συστήµατος εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού και η εκφόρτιση του γίνεται σε βαθιές ζώνες προς την θάλασσα. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 18 σηµεία παρακολούθησης. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-191

194 Σχ.8-85 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι δεν υπάρχουν µετρήσεις για τον υδράργυρο. Πίνακας 8-22 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 187,5 37,5 37,5 0,375 0,375 37, ,75 3, ,5 0,75 Γ80 Γ 2/1 7, ,8 1608,0 6,2 282,0 <0,05 <0, < Φ77 Π 12/1 7, ,4 46,9 42,2 36,0 <0,05 <0,26 <5 <5 11 < Φ95 Π 8/1 7, ,9 249,6 23,3 200,3 <0,06 <0,26 <5 <5 <5 <1 380 <5 - Γ119 Γ 6/1 7, ,4 124,8 <50 24,0 <0,05 <0,26 <5 <5 <5 <1 9 <5 - Α Π10.Τ1-192

195 ΚΩ ΙΚΟΣ ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ ,5 187,5 37,5 37,5 0,375 0,375 37, ,75 3, ,5 0,75 Φ100 Π 14/1 7, ,8 142,7 14,2 114,8 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Φ113 Π 13/1 7, ,7 193,0 168,7 67,0 <0,05 <0,26 <5 <5 16 <1 55 <5 - Φ78 Π 12/1 7, ,3 179,9 73,3 60,7 <0,05 <0, < Φ91 Π 15/1 7, ,5 321,1 40,6 194,2 <0,05 <0,26 <5 <5 14 <1 8 <5 - Φ93 Π 12/1 7, ,6 132,8 30,3 88,4 <0,05 <0,30 <5 <5 <5 <1 <5 6 - Φ97 Π 16/1 7, ,0 371,2 15,3 200,8 <0,05 <0,26 <5 <5 11 <1 60 <5 - Φ98 Π 9/1 7, ,8 325,6 <47 35,8 <0,05 <0,26 16 <5 <5 <1 36 <5 - Φ99 Π 7/1 7, ,4 34,2 14,0 14,8 <0,06 <0,26 <5 <5 <5 <1 <5 <5 - Γ110 Γ 12/1 7, ,0 127,2 21,8 75,3 <0,05 <0,26 <5 <5 <5 <1 7 <5 - Φ101 Π 8/1 7, ,4 247,5 21,1 94,4 <0,05 <0,26 <5 <5 10 <1 40 <5 - Φ102 Π 9/1 7, ,4 236,5 23,7 56,9 <0,05 <0,26 <5 <5 24 <1 35 <5 - Φ103 Π 9/1 7, ,8 233,2 24,8 57,8 <0,05 <0,26 < <1 150 <5 - Φ92 Π 12/1 7, ,6 103,6 28,1 44,6 <0,05 <0, < Φ94 Π 16/1 7, ,7 282,8 38,8 164,0 <0,05 <0, < Από τα στοιχεία του Πίνακα 8-22 διαπιστώθηκαν τα εξής: Οι µέσες τιµές των συγκεντρώσεων νιτρικών υπερβαίνουν το 100% της ΑΑΤ ή το 75% της ΑΑΤ στα πηγάδια Φ77, Φ113, Φ178, Φ91,Φ98 και Φ94. Οι µέσες τιµές των συγκεντρώσεων χλωριόντων υπερβαίνουν την ΑΑΤ ή το 75% της ΑΑΤ σε όλα τα υδροσηµεία πλην των Φ77, Γ119, Φ98, Φ99, Φ102 και Φ103. Οι µέσες τιµές αγωγιµότητας υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα σηµεία Γ80, Φ95, Φ100, Φ113, Φ91, Φ93, Φ97, Γ110, Φ101 και Φ94. Οι µέσες τιµές των συγκεντρώσεων θειικών υπερβαίνουν το 100% ή το 75% της ΑΑΤ στα σηµεία Γ80, Φ95, Φ113, Φ91, Φ97, Φ98, Φ101, Φ102, Φ103 και Φ94. Επιπλέον υπέρβαση του 100% της ΑΑΤ παρατηρείται στις µέσες τιµές των συγκεντρώσεων των παρακάτω στοιχείων: µολύβδου σε 4 σηµεία, νικελίου στα σηµεία Γ80, Φ92 και Φ94 και αργιλίου σε 5 σηµεία, Τέλος οι µέσες τιµές των συγκεντρώσεων αρσενικού υπερβαίνουν το 75% της ΑΑΤ στα σηµεία Γ80, Φ77 και Φ78. Οι µέσες τιµές των συγκεντρώσεων µαγνησίου υπερβαίνουν το 100% ή το 75% της ΑΑΤ σε όλα τα σηµεία πλην των Φ77, Γ119, Φ98 και Φ99. Ανάλυση πιέσεων: Στην περιοχή του επικρατούν αγροτικές χρήσεις, ενώ τα τελευταία χρόνια έχουν τοπικά αυξηθεί οι αστικές χρήσεις, µόνιµης και εποχιακής κατοικίας. Παράλληλα υπάρχουν και εκτάσεις µε φυσική βλάστηση. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Α Π10.Τ1-193

196 Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών καθώς και ορισµένων βαρέων µετάλλων όπως το αρσενικό, ο µόλυβδος, το χρώµιο, το νικέλιο, το αργίλιο οφείλονται κυρίως στην αστικοποίηση αλλά και στην γεωργική δραστηριότητα µε χρήση λιπασµάτων. Στις παράκτιες περιοχές καταγράφονται υπερβάσεις των χλωριόντων και της αγωγιµότητας. είκτης θαλάσσιας διείσδυσης που συσχετίζεται µε τις υπερβάσεις των δυο παραπάνω παραµέτρων είναι και οι αυξηµένες τιµές των συγκεντρώσεων µαγνησίου και θειικών. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 13 από τα 18 υδροσηµεία του δικτύου παρακολούθησης ή ποσοστό 72% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-86), χλωριόντων (Σχ.8-87) και της αγωγιµότητας (Σχ.8-88). Α Π10.Τ1-194

197 Σχ.8-86 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-195

198 Σχ.8-87 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-196

199 Έλεγχο υφαλµύρινσης Σχ.8-88 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, σε ορισµένα σηµεία παρακολούθησης διαπιστώνεται σηµαντική ανοδική τάση και υπέρβαση των ΑΑΤ των συγκεντρώσεων (Cl -, Ec, SO 4 ). Το σύστηµα βρίσκεται σε υδραυλική επικοινωνία µε την θάλασσα µε αποτέλεσµα όταν υπεραντλείται να παρουσιάζει υφαλµύρινση. Λόγω της µικρής περιόδου και της µη συστηµατικότητας των µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα για τη διακύµανση της στάθµης. Από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Α Π10.Τ1-197

200 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία και τις χρονοσειρές των χηµικών παραµέτρων νιτρικών, χλωριόντων και της αγωγιµότητας δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων αυτών των ρύπων στο σύνολο του ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (γ) Γεωλογία: Η αναπτυσσόµενη υπόγεια υδροφορία είναι καρστικής µορφής και το σύστηµα οριοθετείται στις µάζες των ανθρακικών πετρωµάτων που ορθώνεται νότια της οµαλής βόρειας παράκτιας περιοχής της Αίγινας. Τροφοδοτείται από την απευθείας κατείσδυση του µετεωρικού και εκφορτίζεται υπόγεια προς την θάλασσα µε την οποία βρίσκεται σε άµεση υδραυλική επικοινωνία. ίκτυα παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν οι χηµικές αναλύσεις που έχουν πραγµατοποιηθεί από το ΙΓΜΕ την περίοδο σε 7 σηµεία παρακολούθησης. Οι θέσεις των σηµείων δίδονται στο χάρτη του Σχ Α Π10.Τ1-198

201 Σχ.8-89 : Χάρτης σηµείων παρακολούθησης ΥΥΣ GR Υπολογισµός µέσης τιµής συγκέντρωσης ανά θέση και σύγκριση µε ΑΑΤ: Σύµφωνα µε τα διαθέσιµα στοιχεία και τη µεθοδολογία που εφαρµόστηκε υπολογίστηκαν οι µέσες τιµές χηµικών παραµέτρων ανά θέση δειγµατοληψίας και παρουσιάζονται στον Πίνακα Επισηµαίνεται ότι υπάρχουν σηµεία που δεν έχουν τιµές για όλες τις εξεταζόµενες παραµέτρους. Πίνακας 8-23 : Μέση τιµή συγκέντρωσης ανά παράµετρο και θέση δειγµατοληψίας για το ΥΥΣ GR ΚΩ ΙΚΟΣ ph EC Cl SO 4 NO 3 Mg NO 2 NH 4 Cr Ni Pb Cd Al As Hg ΣΗΜΕΙΟΥ ΕΙ ΟΣ ΠΛΗΘΟΣ ΕΙΓΜΑΤΩΝ (µs/cm) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (mg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) (µg/l) ΑΝΩΤΕΡΗ ΑΠΟ ΕΚΤΗ ΤΙΜΗ ,5 0, % ΑΝΩΤΕΡΗΣ ΑΠΟ ΕΚΤΗΣ ΤΙΜΗΣ , ,5 37,5 0,38 0,38 37, ,8 3, ,5 0,75 Φ81 Π 12/1 8, ,2 93,4 40,1 81,6 <0,05 <0,30 <5 <5 11 <1 19 <5 - Γ111 Γ 13/1 7, ,4 258,5 30,5 159,2 <0,05 <0,26 <5 15 <5 <1 300 <5 - Γ117 Γ 5/1 7, ,6 425,4 13,6 136,2 <0,05 <0, <5 <1 590 <5 - Γ120 Γ 10/1 7, ,9 185,2 24,3 119,2 <0,05 <0,26 <5 <5 <5 <1 <5 <5 - Γ90 Γ 13/1 7, ,8 213,4 <32,00 101,5 <0,05 <0,26 <5 9 <5 <1 <5 <5 - Γ114 Γ 0/ <5 <5 <5 <1 <5 <5 - Γ116 Γ 0/ <5 <5 <5 <1 <5 <5 - Α Π10.Τ1-199

202 Από τα στοιχεία του Πίνακα 8-23 διαπιστώθηκαν τα εξής: Στο πηγάδι Φ81 η µέση τιµή συγκέντρωσης νιτρικών υπερβαίνει το 75% της ΑΑΤ. Στις γεωτρήσεις Γ111, Γ117, Γ120 και Γ90 οι µέσες τιµές των συγκεντρώσεων χλωριόντων και της αγωγιµότητας υπερβαίνουν το 100% της ΑΑΤ, ενώ στο πηγάδι Φ81 η µέση τιµή της συγκέντρωσης χλωριόντων υπερβαίνει το 75% της ΑΑΤ. Στις γεωτρήσεις Γ111 και Γ117 οι µέσες τιµές των συγκεντρώσεων θειικών υπερβαίνουν το 100% της ΑΑΤ, ενώ στην γεώτρηση Γ90 η µέση τιµή συγκέντρωσης της ίδιας παραµέτρου υπερβαίνει το 75% της ΑΑΤ. Επιπλέον στο πηγάδι Φ81 η µέση τιµή της συγκέντρωσης µολύβδου υπερβαίνει το 100% της ΑΑΤ. Οι µέσες τιµές των συγκεντρώσεων νικελίου υπερβαίνουν το 75% της ΑΑΤ στις γεωτρήσεις Γ111 και Γ117, ενώ στα ίδια σηµεία οι µέσες τιµές του αργιλίου υπερβαίνουν το 100% της ΑΑΤ. Οι µέσες τιµές των συγκεντρώσεων µαγνησίου υπερβαίνουν το 100% της ΑΑΤ σε όλα τα σηµεία του συστήµατος. Ανάλυση πιέσεων: Στην περιοχή επικρατούν περιορισµένες χρήσεις, ενώ υπάρχουν και εκτάσεις µε φυσική βλάστηση. Επίσης λειτουργούν λίγες σχετικά γεωτρήσεις, που καταγράφονται για υδρευτική χρήση. Ερµηνεία της χηµικής κατάστασης του υπόγειου υδατικού συστήµατος: Η αξιολόγηση της χηµικής κατάστασης του συστήµατος τεκµηριώνεται από τους κάτωθι ελέγχους: Έλεγχος γενικής χηµικής κατάστασης ιαπιστώνεται ότι: Οι υπερβάσεις των νιτρικών καθώς και ορισµένων βαρέων µετάλλων όπως το αρσενικό, και το αργίλιο οφείλονται κυρίως στην αστικοποίηση αλλά και στην γεωργική δραστηριότητα µε χρήση λιπασµάτων. Στις παράκτιες περιοχές καταγράφονται υπερβάσεις των χλωριόντων και της αγωγιµότητας. είκτης θαλάσσιας διείσδυσης που συσχετίζεται µε τις υπερβάσεις των δυο παραπάνω παραµέτρων είναι και οι αυξηµένες τιµές των συγκεντρώσεων µαγνησίου και θειικών. Το υπόγειο υδατικό σύστηµα GR εκτιµάται σε κακή χηµική κατάσταση αφού 4 από τα 5 σηµεία του δικτύου παρακολούθησης ή ποσοστό 80% βρίσκονται σε κακή χηµική κατάσταση λόγω ανθρωπογενούς ρύπανσης. Α Π10.Τ1-200

203 Για την παρουσίαση της διασποράς των ρύπων συντάχθηκαν χάρτες µέσων τιµών των βασικών χηµικών παραµέτρων των συγκεντρώσεων νιτρικών (Σχ.8-90), χλωριόντων (Σχ.8-91) και της αγωγιµότητας (Σχ.8-92). Σχ.8-90 : Χάρτης συγκέντρωσης νιτρικών ΥΥΣ GR Α Π10.Τ1-201

204 Σχ.8-91 : Χάρτης συγκέντρωσης χλωριόντων ΥΥΣ GR Α Π10.Τ1-202

205 Έλεγχο υφαλµύρινσης Σχ.8-92 : Χάρτης αγωγιµότητας ΥΥΣ GR Σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων, διαπιστώνεται σηµαντική ανοδική τάση και υπέρβαση των ΑΑΤ των συγκεντρώσεων (Cl -, Ec, SO 4 ) σε ορισµένα σηµεία παρακολούθησης. Το σύστηµα βρίσκεται σε υδραυλική επικοινωνία µε την θάλασσα µε αποτέλεσµα όταν υπεραντλείται να παρουσιάζει θαλάσσια διείσδυση. Λόγω της µικρής περιόδου και της µη συστηµατικότητας των µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα για τη διακύµανση της στάθµης. Από τον έλεγχο της υφαλµύρινσης το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή χηµική κατάσταση. Α Π10.Τ1-203

206 Έλεγχος υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών ΥΣ και χερσαίων οικοσυστηµάτων Το ΥΥΣ δεν συνδέεται µε χερσαία υδατικά οικοσυστήµατα και επιφανειακά υδατικά συστήµατα και εποµένως δεν εφαρµόζονται οι έλεγχοι υποβάθµισης χηµικής και οικολογικής κατάστασης επιφανειακών νερών και αλληλοεπηρεαζόµενων χερσαίων οικοσυστηµάτων. Έλεγχος επίδρασης στο πόσιµο νερό Το ΥΥΣ δεν εντάσσεται στο µητρώο προστατευόµενων περιοχών ως περιοχή που προορίζεται για άντληση ύδατος για ανθρώπινη κατανάλωση, σύµφωνα µε το Άρθρο 7 της 2000/60/ΕΚ και εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στο πόσιµο νερό. ιάγνωση τάσης ρύπανσης: Από τα διαθέσιµα στοιχεία και τις χρονοσειρές των χηµικών παραµέτρων νιτρικών, χλωριόντων και αγωγιµότητας δεν διαπιστώνεται σηµαντική ανοδική τάση των συγκεντρώσεων αυτών των ρύπων στο ΥΥΣ. Παρουσίαση χηµικής κατάστασης υπόγειου υδατικού συστήµατος: Το υπόγειο υδατικό σύστηµα GR αξιολογείται σε κακή ποιοτική (χηµική) κατάσταση και στον χάρτη της ποιοτικής κατάστασης (A Π10-Σχ.1), η περιοχή εντός των ορίων του υπόγειου υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα. Α Π10.Τ1-204

207 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΜΕΡΟΣ : ΠΟΣΟΤΙΚΗ ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Α Π10.Τ1-205

208 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 9. ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΤΗΣ ΠΟΣΟΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΥΠΟΓΕΙΩΝ Υ ΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ 9.1 GR : Υπόγειο Υδατικό Σύστηµα Λουτρακίου ιαθέσιµα στοιχεία: Η τροφοδοσία του συστήµατος στο σύνολο της περιοχής ανάπτυξης του εκτιµάται σε 4,5x10 6 m 3, οι απολήψεις σε 2,7x10 6 m 3 περίπου, ενώ υπάρχουν και σηµαντικές φυσικές απώλειες εκροές προς τη θάλασσα και γειτονικούς υδροφορείς. Η τροφοδοσία εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού στην έκταση ανάπτυξης της µάζας του και από πλευρικές µεταγγίσεις που συντελούνται υπόγεια από τους ανάντη ασβεστολιθικούς και οφιολιθικούς σχηµατισµούς. Η γενική κατεύθυνση κίνησης των υπόγειων νερών είναι περίπου η ίδια µε αυτή των επιφανειακών δηλαδή προς τα δυτικά, όπου και η φυσική εκφόρτιση του συστήµατος. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι πολύ µικρότερος από τα ετησίως ανανεώσιµα υδατικά του αποθέµατα. ίκτυο παρακολούθησης: Η ποσοτική κατάσταση του υπόγειου υδατικού συστήµατος Λουτρακίου παρακολουθείται από τη ΕΥΑ Λουτρακίου Αγ. Θεοδώρων και το ΙΓΜΕ. Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα µετρήσεων στάθµης από 6 γεωτρήσεις της ΕΥΑ Λουτρακίου για την χρονική περίοδο και 3 πηγάδια από το ΙΓΜΕ για την χρονική περίοδο Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται διαγράµµατα διακύµανσης στάθµης των γεωτρήσεων (Σχ.9-1) και των πηγαδιών (Σχ.9-2) του συστήµατος. 55 Γεωτρήσεις Σκάρπας Λουτρακίου (GR ) Υψόµετρο στάθµης Ιαν-02 Απρ-02 Ιουλ-02 Οκτ-02 Ιαν-03 Απρ-03 Ιουλ-03 Οκτ-03 Ιαν-04 Απρ-04 Ιουλ-04 Οκτ-04 Ιαν-05 Απρ-05 Ιουλ-05 Οκτ-05 Ιαν-06 Απρ-06 Ιουλ-06 Οκτ-06 Ιαν-07 Απρ-07 Ιουλ-07 Οκτ-07 Ιαν-08 Απρ-08 Ιουλ-08 Οκτ-08 Ιαν-09 Απρ-09 Ιουλ-09 Οκτ-09 Ιαν-10 Απρ-10 ΣΚ-Α1 ΣΚ-Γ ΣΚ- 2 ΣΚ-Λ ΣΚ-Ν ΣΚ-Π Σχ.9-1 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων ΥΥΣ GR Α Π10.Τ1-206

209 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ιακύµανση στάθµης πηγαδιών Λουτρακίου (GR ) 14 Υψόµετρο στάθµης Φ450 Φ451 Φ452 0 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-2 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Από τα παραπάνω διαγράµµατα δεν προκύπτουν ενδείξεις πτώσης στάθµης και κατ επέκταση υπεράντλησης του συστήµατος. Οι παρατηρούµενες διακυµάνσεις της στάθµης σχετίζονται άµεσα µε τις µεταβολές των βροχοπτώσεων, ενώ δεν διαπιστώνεται τάση πτώσης στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Το υπερετήσιο ισοζύγιο του συστήµατος εξαρτάται άµεσα από την διακύµανση των βροχοπτώσεων και χαρακτηρίζεται οριακό µε τάση υποβάθµισης. Από την επεξεργασία των µετρήσεων στάθµης δεν προκύπτουν ενδείξεις υπεράντλησης, ενώ ταυτόχρονα σύµφωνα µε τα δεδοµένα των χηµικών αναλύσεων δεν διαπιστώνεται υφαλµύρινση. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται οριακά σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 9.2 GR : Υπόγειο Υδατικό Σύστηµα υτικών Γερανείων ιαθέσιµα στοιχεία: Η αναπτυσσόµενη υπόγεια υδροφορία είναι καρστικής µορφής και σχηµατίζεται στο επίπεδο της στάθµης της θάλασσας. Η τροφοδοσία του συστήµατος προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού και εκτιµάται ότι µπορεί και να προσεγγίζει τα 15x10 6 m 3. Οι απολήψεις που γίνονται κυρίως για γεωργικές χρήσεις και ύδρευση εκτιµήθηκαν σε 1,1x10 6 m 3, ενώ εκτιµώνται και σηµαντικές φυσικές απώλειες εκροές προς τη θάλασσα. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι πολύ Α Π10.Τ1-207

210 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ µικρότερος από τα ετησίως ανανεώσιµα υδατικά αποθέµατα. Η εκφόρτιση του συστήµατος γίνεται προς την θάλασσα µε την µορφή διάχυτων αναβλύσεων κατά µήκος των ακτών. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα υτικών Γερανείων δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµήθηκε το ισοζύγιο, το οποίο είναι πλεονασµατικό και η χηµική κατάσταση, η οποία παρουσιάζεται καλή. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 9.3 GR : Υπόγειο Υδατικό Σύστηµα Κεντρικών Γερανείων Καλαµακίου ιαθέσιµα στοιχεία: Στις εµφανίσεις των οφιολίθων της περιοχής αναπτύσσεται ρωγµατική υδροφορία, περιορισµένης υδροπερατότητας, που εκφορτίζεται τµηµατικά από πηγές (Λιάκι, Αγία Τριάδα κ.α.) και από πλευρικές διηθήσεις προς το σύστηµα του Λουτρακίου (GR ). Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµήθηκε της τάξης των 5x10 6 m 3, ενώ οι απολήψεις - εκροές από το σύστηµα σε 4,2x10 6 m 3. Λαµβανοµένων υπόψη των φυσικών εκροών απωλειών το ισοζύγιο του συστήµατος χαρακτηρίζεται οριακό. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µικρότερος από τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Κεντρικών Γερανείων Καλαµακίου δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την ερµηνεία της ποσοτικής κατάστασης αξιολογήθηκε, το ισοζύγιο το οποίο είναι οριακά πλεονασµατικό λόγω των απωλειών του συστήµατος, και η χηµική κατάσταση η οποία παρουσιάζεται καλή και δεν παρατηρείται υφαλµύρινση. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα βρίσκεται οριακά σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών Α Π10.Τ1-208

211 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 9.4 GR : Υπόγειο Υδατικό Σύστηµα Ανατολικών Γερανείων Μαυροβουνίου ιαθέσιµα στοιχεία: Η αναπτυσσόµενη υπόγεια υδροφορία του συστήµατος τροφοδοτείται από την απευθείας κατείσδυση του µετεωρικού νερού και η εκφόρτιση του γίνεται προς την θάλασσα κύρια προς την κατεύθυνση του Σαρωνικού Κόλπου. Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµήθηκε της τάξης των 20x10 6 m 3, οι απολήψεις σε 4,3x10 6 m 3, ενώ εκτιµώνται και σηµαντικές φυσικές απώλειες εκροές προς τη θάλασσα µέσω παράκτιων αναβλύσεων στην περιοχή της Κακιάς Σκάλας. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Ανατολικών Γερανείων Μαυροβουνίου δεν υπάρχουν υδροσηµεία µε µετρήσεις στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Λαµβάνοντας υπόψη τις απώλειες του συστήµατος προς την θάλασσα, το υπερετήσιο ισοζύγιο εκτιµάται ελλειµµατικό. Επίσης καταγράφεται υφαλµύρινση στη παράκτια ζώνη όπου παρατηρούνται αυξηµένες συγκεντρώσεις χλωριόντων. Λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα. 9.5 GR : Υπόγειο Υδατικό Σύστηµα Μεγάρων Αλεποχωρίου ιαθέσιµα στοιχεία: Η ετήσια τροφοδοσία του συστήµατος στο σύνολο της περιοχής ανάπτυξης του εκτιµάται σε 18x10 6 m 3, ενώ οι απολήψεις που γίνονται κύρια για άρδευση και σε µικρό βαθµό για τις ανάγκες κτηνοτροφίας είναι µεγάλες και εκτιµήθηκαν σε ετήσια βάση σε 22x10 6 m 3. Η τροφοδοσία των υδροφορέων του συστήµατος εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και σε µικρότερο βαθµό από πλευρικές µεταγγίσεις που συντελούνται υπόγεια από τους καρστικούς σχηµατισµούς των βόρειας και νότιας ορεινών περιοχών. Το σύστηµα αντλείται από έναν αριθµό και πλέον γεωτρήσεων, µέσης παροχής 20m 3 /h, ενώ έχουν καταγραφεί και 13 υδρευτικές γεωτρήσεις. Οι γεωτρήσεις αντλούνται εντατικά από την δεκαετία του 1980, κύρια οι αρδευτικές και έχουν οδηγήσει σε ταπείνωση της υπόγειας στάθµης, που έχει καταγραφεί ήδη από τα µέσα της δεκαετίας του Α Π10.Τ1-209

212 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 5 γεωτρήσεις και 10 πηγάδια που αφορούν κυρίως τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται διαγράµµατα διακύµανσης στάθµης των γεωτρήσεων (Σχ.9-3) και των πηγαδιών (Σχ.9-4) του συστήµατος. 16 ιακύµανση στάθµης γεωτρήσεων Μεγάρων (GR ) Υψόµετρο στάθµης Ιαν-00 Απρ-00 Ιουλ-00 Οκτ-00 Ιαν-01 Απρ-01 Ιουλ-01 Οκτ-01 Ιαν-02 Απρ-02 Ιουλ-02 Οκτ-02 Ιαν-03 Απρ-03 Ιουλ-03 Οκτ-03 Ιαν-04 Απρ-04 Ιουλ-04 Οκτ-04 Ιαν-05 Απρ-05 Ιουλ-05 Οκτ-05 Ιαν-06 Απρ-06 Ιουλ-06 Οκτ-06 Ιαν-07 Απρ-07 Ιουλ-07 Οκτ-07 Ιαν-08 Απρ-08 Ιουλ-08 Οκτ-08 Γ14 Γ166 ΜΓ/5α 48 ιακύµανση στάθµης γεωτρήσεων Μεγάρων (GR ) 46 Υψόµετρο στάθµης Γ17 Γ Ιαν-05 Απρ-05 Ιουλ-05 Οκτ-05 Ιαν-06 Απρ-06 Ιουλ-06 Οκτ-06 Ιαν-07 Απρ-07 Ιουλ-07 Οκτ-07 Ιαν-08 Απρ-08 Ιουλ-08 Οκτ-08 Σχ.9-3 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων ΥΥΣ GR Α Π10.Τ1-210

213 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Υψόµετρο στάθµης ιακύµανση στάθµης πηγαδιών Μεγάρων (GR ) Φ155 Φ156 Φ157 Φ162 Φ163 Φ164 Φ165 Φ20 Φ34 Φ35-2 Ιαν-05 Απρ-05 Ιουλ-05 Οκτ-05 Ιαν-06 Απρ-06 Ιουλ-06 Οκτ-06 Ιαν-07 Σχ.9-4 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Από τα παραπάνω διαγράµµατα συµπεραίνεται ότι διακυµάνσεις µικρής χρονικής διάρκειας σχετίζονται µε τις υγρές και ξηρές περιόδους του υδρολογικού έτους, δηλαδή µε τις διακυµάνσεις των βροχοπτώσεων. Εξαιτίας των υπεραντλήσεων και της έλλειψης βροχοπτώσεων κυρίως τα έτη διαπιστώνεται τάση πτώσης στάθµης στις γεωτρήσεις Γ14 και Γ17 και σε ορισµένα πηγάδια όπως τα Φ157, Φ155 και Φ166. Ερµηνεία της ποσοτικής κατάστασης: Το υπερετήσιο ισοζύγιο του συστήµατος εκτιµάται ελλειµµατικό και οι εντατικές υδροληψίες έχουν προκαλέσει ταπείνωση της υπόγεια στάθµης καθώς και προβλήµατα ποιοτικής υποβάθµισης (υφαλµύρινση) του νερού στην παράκτια ζώνη, εξαιτίας της θαλάσσιας διείσδυσης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα. Απρ-07 Ιουλ-07 Οκτ-07 Ιαν-08 Απρ-08 Ιουλ-08 Οκτ GR : Υπόγειο Υδατικό Σύστηµα Πατέρα ιαθέσιµα στοιχεία: Η υδροφορία στους καρστικούς ανθρακικούς σχηµατισµούς αναπτύσσεται κυρίως στο επίπεδο της στάθµης της θάλασσας, γεγονός που αποτελεί σηµαντικό µειονέκτηµα από την άποψη των συνθηκών και του κόστους εκµετάλλευσης. Η στάθµη της υδροφορίας διαµορφώνεται σε µέσο επίπεδο +10m, µε ετήσιο πλάτος διακύµανσης περί τα 2,5m, στοιχείο που υποδεικνύει ικανοποιητική δυναµικότητα. Η Α Π10.Τ1-211

214 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ περατότητα της υδροφορίας εκτιµάται σε m/d και η αποθηκευτικότητα σε 2-4%. Η µέση ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 60x10 6 m 3. Οι απολήψεις σε ετήσια βάση εκτιµήθηκαν σε 2x10 6 m 3. Με την συνεκτίµηση και των παράκτιων αναβλύσεων που γίνονται κύρια προς τον Σαρωνικό Κόλπο, οι συνολικές εκροές από το σύστηµα είναι µεγαλύτερες. Το υπερετήσιο ισοζύγιο του συστήµατος είναι πλεονασµατικό. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Πατέρα δεν υπάρχουν σηµεία παρακολούθησης µε µετρήσεις στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµήθηκε το ισοζύγιο, το οποίο είναι πλεονασµατικό και η χηµική κατάσταση, η οποία παρουσιάζεται καλή. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 9.7 GR : Υπόγειο Υδατικό Σύστηµα Οινόης ιαθέσιµα στοιχεία: Στη περιοχή αναπτύσσεται φρεάτια υπόγεια υδροφορία µε µικρή γενικά υδροπερατότητα, αλλά σηµαντικής τοπικής σηµασίας δεδοµένου ότι στηρίζει τις γεωργικές δραστηριότητες της περιοχής. Η τροφοδοσία της υδροφορίας εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση της γίνεται µέσω µεταγγίσεων (διαρροών) προς τα υποκείµενα υδροπερατά ανθρακικά πετρώµατα. Η περατότητα της υδροφορίας εκτιµάται σε 2-7m/d και η αποθηκευτικότητα σε 5-10%. Η µέση ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 2,5x10 6 m 3. Οι απολήψεις σε ετήσια βάση εκτιµήθηκαν επίσης σε 0,7x10 6 m 3. Το υπερετήσιο ισοζύγιο του συστήµατος είναι πλεονασµατικό. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 6 πηγάδια που αφορούν τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζεται διάγραµµα διακύµανσης στάθµης των πηγαδιών (Σχ.9-5) του συστήµατος. Α Π10.Τ1-212

215 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ιακύµανση στάθµης πηγαδιών Οινόης (GR ) Υψόµετρο στάθµης Φ169 Φ170 Φ172 Φ173 Φ177 Φ Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-5 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Από το παραπάνω διάγραµµα δεν προκύπτουν συµπεράσµατα για την ποσοτική κατάσταση του ΥΥΣ, καθώς επίσης δεν διαπιστώνεται τάση αύξησης ή πτώσης στάθµης του υπόγειου υδροφορέα από το 2005 έως το Μικρές εποχιακές διακυµάνσεις σχετίζονται άµεσα µε την διακύµανση των βροχοπτώσεων. Ερµηνεία της ποσοτικής κατάστασης: Το υπερετήσιο ισοζύγιο του συστήµατος εκτιµάται πλεονασµατικό ενώ δεν παρουσιάζονται προβλήµατα ποιοτικής υποβάθµισης του νερού ή θαλάσσια διείσδυση. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 9.8 GR : Υπόγειο Υδατικό Σύστηµα Βόρειο-Ανατολικής Πάρνηθας ιαθέσιµα στοιχεία Η αναπτυσσόµενη καρστική υδροφορία σχηµατίζεται σε βάθη που σχετίζονται τόσο µε τα επίπεδα εµφάνισης του στεγανού παλαιοζωϊκού συνόλου, όσο και µε το επίπεδο της στάθµης της θάλασσας. Η τροφοδοσία του συστήµατος εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση του γίνεται προς τις Α Π10.Τ1-213

216 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ πεδινές περιοχές της Αττικής, αλλά και προς την θάλασσα τόσο στο νότιο τµήµα του (όρος Αιγάλεω), όσο και στην παράκτια περιοχή Καλάµου όπου τροφοδοτεί τις υφάλµυρες καρστικές πηγές Αγίων Αποστόλων. Η εκφόρτιση του συστήµατος στα νότια σχετίζεται µε την δηµιουργία στον Σκαραµαγκά της Λίµνης Κουµουνδούρου. Οι πηγές Αγίων Αποστόλων εκφορτίζουν όγκους νερού της τάξης των ως m 3 /24h (1-2 m 3 /sec), µε βάση δεδοµένα µετρήσεων του 1980 και παρουσιάζουν διακύµανση ανάλογα µε την εποχή του χρόνου και το ύψος των βροχοπτώσεων στην λεκάνη τροφοδοσίας τους. Η ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 85x10 6 m 3, ενώ οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 9,7x10 6 m 3. Με την συνεκτίµηση και των παράκτιων αναβλύσεων που γίνονται τόσο προς τον Ευβοϊκό, όσο και προς τον Σαρωνικό Κόλπο, οι συνολικές εκροές από το σύστηµα είναι περισσότερες, αλλά το υπερετήσιο ισοζύγιο του παραµένει πλεονασµατικό. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 2 γεωτρήσεις και µια πηγή για τα έτη και σε ένα πηγάδι για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται τρία διαγράµµατα διακύµανσης στάθµης ή παροχής: ένα όπου προβάλλονται οι γεωτρήσεις (Σχ.9-6), ένα µε µετρήσεις στάθµης του πηγαδιού (Σχ.9-7) και ένα µετρήσεων παροχής της πηγής (Σχ.9-8) του συστήµατος. 35 ιακύµανση στάθµης υδρευτικών γεωτρήσεων περιοχής Μαλακάσας - Μαυροσουβάλας (GR ) Υψόµετρο στάθµης AS/IX AS/XX -10 Ιαν-00 Απρ-00 Ιουλ-00 Οκτ-00 Ιαν-01 Απρ-01 Ιουλ-01 Οκτ-01 Ιαν-02 Απρ-02 Ιουλ-02 Οκτ-02 Ιαν-03 Απρ-03 Ιουλ-03 Οκτ-03 Ιαν-04 Απρ-04 Ιουλ-04 Οκτ-04 Ιαν-05 Απρ-05 Ιουλ-05 Οκτ-05 Ιαν-06 Απρ-06 Ιουλ-06 Οκτ-06 Ιαν-07 Απρ-07 Ιουλ-07 Οκτ-07 Ιαν-08 Απρ-08 Ιουλ-08 Σχ.9-6 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης υδρευτικών γεωτρήσεων ευρύτερης περιοχής Μαλακάσας Μαυροσουβάλας ΥΥΣ GR Α Π10.Τ1-214

217 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 6 ιακύµανση στάθµης πηγαδιού Φ181 περιοχής διυλιστηρίων Ελ ευσίνας (GR ) 4 Υψόµετρο στάθµης Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-7 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιού περιοχής διυλιστηρίων Ελευσίνας ΥΥΣ GR Παροχή πηγής Π/ΑΓΠ Αγίων Αποστόλων Καλάµου (GR ) Παροχή Ιαν-00 Μαρ-00 Μαϊ-00 Ιουλ-00 Σεπ-00 Νοε-00 Ιαν-01 Μαρ-01 Μαϊ-01 Ιουλ-01 Σεπ-01 Νοε-01 Ιαν-02 Μαρ-02 Μαϊ-02 Ιουλ-02 Σεπ-02 Νοε-02 Ιαν-03 Μαρ-03 Μαϊ-03 Ιουλ-03 Σεπ-03 Νοε-03 Ιαν-04 Μαρ-04 Μαϊ-04 Ιουλ-04 Σεπ-04 Νοε-04 Ιαν-05 Μαρ-05 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Σχ.9-8 : ιάγραµµα διακύµανσης παροχής πηγής Αγ. Αποστόλων ΥΥΣ GR Από τα παραπάνω διαγράµµατα σε συνδυασµό µε τις αντλήσεις και την τροφοδοσία του συστήµατος, προκύπτουν ενδείξεις τάσης πτώσης στάθµης στις γεωτρήσεις AS/IX και AS/XX. Οι διακυµάνσεις τόσο της στάθµης του πηγαδιού όσο και της παροχής της πηγής ακολουθούν γενικώς τους ρυθµούς φυσικής εκφόρτισης και τροφοδοσίας του ΥΥΣ και σχετίζονται άµεσα µε τις διακυµάνσεις των βροχοπτώσεων. Α Π10.Τ1-215

218 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Ερµηνεία της ποσοτικής κατάστασης: Από την επεξεργασία των µετρήσεων στάθµης διαπιστώνεται τάση πτώσης στάθµης στις γεωτρήσεις Μαυροσουβάλας λόγω υπεράντλησης χωρίς να επηρεάζει το υπερετήσιο ισοζύγιο του συστήµατος το οποίο εκτιµάται πλεονασµατικό. Επίσης στη πηγή των Αγ. Αποστόλων παρατηρείται αύξηση της παροχής τα έτη Σύµφωνα µε τις χηµικές αναλύσεις καταγράφονται χαµηλές τιµές ηλεκτρικής αγωγιµότητας και χλωριόντων. Όσον αφορά τον έλεγχο επίδρασης στην επιφανειακή ροή, τα επιφανειακά ΥΣ που δεν επιτυγχάνουν καλή οικολογική κατάσταση και συσχετίζονται/τροφοδοτούνται από το ΥΥΣ GR είναι τα ρέµατα ΛΑΚΑ (GR0626R N) και ΠΑΛΙΟΜΙΑΟΥΛΗ (GR0626R N) τα οποία ταξινοµούνται σε µέτρια οικολογική κατάσταση (βλ. Παραδοτέο 09 της Α Φάσης). Από τα διαθέσιµα στοιχεία για την οικολογική κατάσταση των επιφανειακών ΥΣ και σύµφωνα µε την ανάλυση των ανθρωπογενών πιέσεων επιπτώσεων, οι πιθανές αιτίες µη επίτευξης των στόχων για τα συγκεκριµένα επιφανειακά ΥΣ είναι η γεωργία, η κτηνοτροφία και η βιοµηχανία. Οι εκτιµώµενες σηµαντικές επιπτώσεις από τις αγροτικές δραστηριότητες είναι ο ευτροφισµός και η αποξυγόνωση και από τη βιοµηχανία οι ουσίες προτεραιότητας και οι ειδικοί ρύποι. Εποµένως λαµβάνοντας υπ όψιν τα διαθέσιµα στοιχεία εκτιµούµε ότι η µη επίτευξη της καλής κατάστασης του επιφανειακού ΥΣ δεν σχετίζεται µε τις απολήψεις από το συσχετιζόµενο ΥΥΣ. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. 9.9 GR : Υπόγειο Υδατικό Σύστηµα Θριάσιου Πεδίου ιαθέσιµα στοιχεία: Στη µάζα των γεωλογικών υλικών του συστήµατος σχηµατίζεται κοκκώδης ελεύθερη υπόγεια υδροφορία µε µέσο βάθος στάθµης τα 30m και µέγιστο τα 80m. Η ετήσια διακύµανση της στάθµης της είναι της τάξης των 1,30m. Η περατότητα της υδροφορίας εκτιµάται σε 5-20m/d και η αποθηκευτικότητα σε 8-18%. Η τροφοδοσία της υδροφορίας εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και δευτερευόντως από διηθήσεις επιφανειακών απορροών και πλευρικές διηθήσεις των ανάντη καρστικών σχηµατισµών. Η γενική κατεύθυνση κίνησης των υπόγειων νερών είναι περίπου η ίδια µε αυτή των επιφανειακών δηλαδή προς τα νότια, όπου και η φυσική εκφόρτιση του συστήµατος. Το σύστηµα βρίσκεται υπό εκµετάλλευση από έναν αριθµό 2000 και πλέον γεωτρήσεων, µέσης παροχής 15m 3 /h για όλες σχεδόν για τις χρήσεις. Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµάται σε 8x10 6 m 3, οι απολήψεις σε ετήσια βάση εκτιµήθηκαν επίσης σε 8x10 6 m 3, ενώ εκτιµώνται και σηµαντικές φυσικές εκροές απώλειες του συστήµατος κυρίως προς τη θάλασσα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 29 πηγάδια για τα έτη και σε µια Α Π10.Τ1-216

219 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ γεώτρηση για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται διαγράµµατα διακύµανσης στάθµης των πηγαδιών (Σχ.9-9) και µίας γεώτρησης (Σχ.9-10) του συστήµατος. ιακύµανση στάθµης πηγαδιών Θριάσιου Πεδίου (GR ) Υψόµετρο στάθµης Φεβ-00 Μαϊ-00 Αυγ-00 Νοε-00 Φεβ-01 Μαϊ-01 Αυγ-01 Νοε-01 Φεβ-02 Μαϊ-02 Αυγ-02 Νοε-02 Φεβ-03 Μαϊ-03 Αυγ-03 Νοε-03 Φεβ-04 Μαϊ-04 Αυγ-04 Νοε-04 Φεβ-05 Μαϊ-05 Αυγ-05 Νοε-05 Φεβ-06 Μαϊ-06 Αυγ-06 Νοε-06 Φεβ-07 Μαϊ-07 Αυγ-07 Νοε-07 Φεβ-08 Μαϊ-08 Αυγ-08 Νοε-08 Α/113 Θ/Φ78 6 ιακύµανση στάθµης πηγαδιών Θριάσιου Πεδίου (GR ) 5 Υψόµετρο στάθµης Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 εκ-08 Φ188 Φ187 Φ193 Φ194 Φ196 Α Π10.Τ1-217

220 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 25 ιακύµανση στάθµης πηγαδιών Θριάσιου Πεδίου (GR ) Υψόµετρο στάθµης Φ200 Φ286 Φ259 Φ264 Φ273-5 Απρ-04 Ιουν-04 Αυγ-04 Οκτ-04 εκ-04 Φεβ-05 Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 6 ιακύµανση στάθµης πηγαδιών Θριάσιου Πεδίου (GR ) Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Υψόµετρο στάθµης Φ268 Φ269 Φ275 Φ276 Φ263 Α Π10.Τ1-218

221 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 12 ιακύµανση στάθµης πηγαδιών Θριάσιου Πεδίου (GR ) 10 Υψόµετρο στάθµης Φ295 Φ325 Φ328 Φ331 Φ344-2 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 εκ-08 7 ιακύµανση στάθµης πηγαδιών Θριάσιου Πεδίου (GR ) Υψόµετρο στάθµης Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 εκ-08 Φ330 Φ332 Φ337 Φ341 Φ342 Φ343 Σχ.9-9 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Α Π10.Τ1-219

222 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 10 ιακύµανση στάθµης γεώτρησης Γ198 Θριάσιου Πεδίου (GR ) Υψόµετρο στάθµης Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Σχ.9-10 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ198 ΥΥΣ GR Από τα παραπάνω διαγράµµατα δεν προκύπτουν συµπεράσµατα για την τάση πτώσης στάθµης του συστήµατος αφού οι διαθέσιµες χρονοσειρές είναι ως επί το πλείστον µικρές ( ). Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 εκ-08 Ερµηνεία της ποσοτικής κατάστασης: Η χρονοσειρά µετρήσεων στάθµης δεν επιτρέπει την διεξαγωγή συµπερασµάτων για την διακύµανση στάθµης. Λαµβάνοντας υπόψη τις απώλειες οι οποίες αναµένονται υψηλές λόγω της άµεσης επαφής του συστήµατος µε τη θάλασσα, το υπερετήσιο ισοζύγιο του συστήµατος εκτιµάται ελλειµµατικό. Επίσης χαρακτηρίζεται από ποιοτική υποβάθµιση λόγω της εµφανιζόµενης υφαλµύρινσης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Καπανδριτίου ιαθέσιµα στοιχεία: Στην περιοχή αναπτύσσονται κοκκώδεις υδροφορίες, φρεάτια σε µικρό βάθος και υπό-πίεση σε µεγαλύτερα βάθη, που τροφοδοτούνται από την απευθείας κατείσδυση του µετεωρικού νερού και από πλευρικές διηθήσεις των πετρωµάτων της ανάντη ορεινής ζώνης. Η εκφόρτιση του συστήµατος γίνεται προς τα Β.ΒΑ/κά, προς τον Ευβοϊκό Κόλπο. Η µέση ετήσια τροφοδοσία του συστήµατος, υπολογίζεται ότι είναι της τάξης των 9x10 6 m 3, ενώ οι απολήψεις σε ετήσια βάση εκτιµήθηκαν σε 3,7x10 6 m 3.Το ισοζύγιο εκτιµάται πλεονασµατικό. Α Π10.Τ1-220

223 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Καπανδριτίου δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµήθηκε το ισοζύγιο, το οποίο είναι πλεονασµατικό και η χηµική κατάσταση, η οποία παρουσιάζεται καλή. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Όσον αφορά τον έλεγχο επίδρασης στην επιφανειακή ροή, τα επιφανειακά ΥΣ που δεν επιτυγχάνουν καλή οικολογική κατάσταση και συσχετίζονται/τροφοδοτούνται από το ΥΥΣ GR είναι τα ρέµατα ΛΑΚΑ (GR0626R N) και ΠΑΛΙΟΜΙΑΟΥΛΗ (GR0626R N) τα οποία ταξινοµούνται σε µέτρια οικολογική κατάσταση (βλ. Παραδοτέο 09 της Α Φάσης). Από τα διαθέσιµα στοιχεία για την οικολογική κατάσταση των επιφανειακών ΥΣ και σύµφωνα µε την ανάλυση των ανθρωπογενών πιέσεων επιπτώσεων, οι πιθανές αιτίες µη επίτευξης των στόχων για τα συγκεκριµένα επιφανειακά ΥΣ είναι η γεωργία, η κτηνοτροφία και η βιοµηχανία. Οι εκτιµώµενες σηµαντικές επιπτώσεις από τις αγροτικές δραστηριότητες είναι ο ευτροφισµός και η αποξυγόνωση και από την βιοµηχανία οι ουσίες προτεραιότητας και οι ειδικοί ρύποι. Εποµένως λαµβάνοντας υπ όψιν τα διαθέσιµα στοιχεία εκτιµούµε ότι η µη επίτευξη της καλής κατάστασης του επιφανειακού ΥΣ δεν σχετίζεται µε τις απολήψεις από το συσχετιζόµενο ΥΥΣ. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Λεκάνης Κηφισού (Λεκανοπεδίου Αθήνας) ιαθέσιµα στοιχεία: Στη µάζα των γεωλογικών υλικών του συστήµατος αναπτύσσονται κοκκώδεις υδροφορίες στα προσχωµατικά υλικά, επάλληλες κοκκώδεις υδροφορίες στα τριτογενή ιζήµατα, και καρστικές υδροφορίες µε περιορισµένη δυναµικότητα στους ανθρακικής σύστασης λόφους. Ο συνολικός χαρακτηρισµός του υδατικού συστήµατος αποδόθηκε από τις κοκκώδεις υδροφορίες. Η τροφοδοσία του συστήµατος, γίνεται από πλευρικές µεταγγίσεις από τους καρστικούς σχηµατισµούς, από διαρροές των δικτύων ύδρευσης και αποχέτευσης της αστικής περιοχής και, από την απευθείας κατείσδυση του µετεωρικού νερού. Η γενική κατεύθυνση κίνησης των υπόγειων νερών είναι προς τον Σαρωνικό Κόλπο. Η µέση ετήσια τροφοδοσία του συστήµατος δεν είναι δυνατόν να υπολογισθεί, δεδοµένων των συνθηκών και των πλευρικών µεταγγίσεων της περιβάλλουσας ορεινής ζώνης. Μια προσέγγιση που δηµοσιεύθηκε το (2008) έδειξε ότι προέκυψαν όγκοι υπόγειας απορροής 4.500m 3 /h, που αντιστοιχίζονται σε ετήσια τροφοδοσία της τάξης των 40x10 6 m 3. Οι απολήψεις σε ετήσια βάση εκτιµήθηκαν επίσης σε 12,8x10 6 m 3. Α Π10.Τ1-221

224 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 6 πηγάδια για τα έτη και 4 γεωτρήσεις για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται διαγράµµατα διακύµανσης στάθµης των γεωτρήσεων και πηγαδιών (Σχ.9-11, Σχ.9-12 & Σχ.9-13) του συστήµατος. 300 ιακύµανση στάθµης γεωτρήσεων Κρυονερίου & Ν. Ερυθραίας (GR ) 250 Υψόµετρο στάθµης Γ/ΚΡ Γ/ΝΕ 50 0 Φεβ-00 Μαϊ-00 Αυγ-00 Νοε-00 Φεβ-01 Μαϊ-01 Αυγ-01 Νοε-01 Φεβ-02 Μαϊ-02 Αυγ-02 Νοε-02 Φεβ-03 Μαϊ-03 Αυγ-03 Νοε-03 Φεβ-04 Μαϊ-04 Αυγ-04 Νοε-04 Φεβ-05 Μαϊ-05 Αυγ-05 Νοε-05 Φεβ-06 Μαϊ-06 Σχ.9-11 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων Κρυονερίου & Ν. Ερυθραίας ΥΥΣ GR ιακύµανση στάθµης γεωτρήσεων - πηγαδιών περιοχής Θρακοµακεδόνων (GR ) Υψόµετρο στάθµης Γ365 Γ366 Φ460 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σχ.9-12 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων & πηγαδιών περιοχής Θρακοµακεδόνων ΥΥΣ GR Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Α Π10.Τ1-222

225 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 210 ιακύµανση στάθµης πηγαδιών περιοχής Αχαρνών (GR ) Υψόµετρο στάθµης Φ345 Φ346 Φ347 Φ348 Φ Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-13 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών περιοχής Αχαρνών ΥΥΣ GR Από τα ανωτέρω διαγράµµατα δεν προκύπτουν ενδείξεις υπεράντλησης του συστήµατος. Οι διακυµάνσεις της στάθµης στη γεώτρηση (Γ/ΚΡ) σχετίζονται άµεσα µε τις διακυµάνσεις των βροχοπτώσεων, ενώ δεν παρατηρείται τάση πτώσης στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Το υπερετήσιο ισοζύγιο του συστήµατος προκύπτει κατά συνεκτίµηση πλεονασµατικό, επίσης δεν διαπιστώνεται τάση πτώσης στάθµης σύµφωνα µε τα διαγράµµατα διακύµανσης στάθµης των γεωτρήσεων και πηγαδιών. Το ΥΥΣ GR δεν τροφοδοτεί επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (α) ιαθέσιµα στοιχεία: Η αναπτυσσόµενη υπόγεια υδροφορία είναι καρστικής µορφής και η δυναµικότητα της εξαρτάται από το πάχος των ανθρακικών πετρωµάτων και των σχιστόλιθων που παρεµβάλλονται σε αυτά. Η τροφοδοσία των υδροφορέων προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση γίνεται µε ανατολική κατ επικράτηση κατεύθυνση προς την θάλασσα. Η µέση ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 25x10 6 m 3, ενώ οι απολήψεις σε ετήσια βάση εκτιµήθηκαν σε Α Π10.Τ1-223

226 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 2,7x10 6 m 3. Με την συνεκτίµηση και των παράκτιων αναβλύσεων που γίνονται προς τον Ευβοϊκό, οι συνολικές φυσικές εκροές από το σύστηµα είναι περισσότερες, αλλά το υπερετήσιο ισοζύγιο του παραµένει πλεονασµατικό. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Μαραθώνα (α) δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµήθηκε το ισοζύγιο, το οποίο είναι πλεονασµατικό και η χηµική κατάσταση, η οποία παρουσιάζεται καλή. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Το ΥΥΣ GR δεν τροφοδοτεί επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Μαραθώνα (β) ιαθέσιµα στοιχεία: Στη περιοχή σχηµατίζεται κοκκώδης ελεύθερη υπόγεια υδροφορία µε µικρή γενικά υδροπερατότητα, αλλά αυξηµένη υδατοχωρητικότητα λόγω του µεγάλου αναπτύγµατος του σχηµατισµού. Η υδροφορία διαµορφώνεται σε µέσο υψόµετρο 3m, µε µέσο βάθος στάθµης τα 10m και η ετήσια διακύµανση της στάθµης της είναι της τάξης των 2,50m. Η περατότητα της υδροφορίας εκτιµάται σε 4-8m/d και η αποθηκευτικότητα σε 5-12%. Η τροφοδοσία της υδροφορίας εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και από πλευρικές διηθήσεις των πετρωµάτων της ανάντη ορεινής ζώνης, ενώ η εκφόρτιση γίνεται προς την θάλασσα. Η γενική κατεύθυνση κίνησης των υπόγειων νερών είναι περίπου η ίδια µε αυτή των επιφανειακών δηλαδή προς τα Α.ΝΑ/κά, όπου και η φυσική εκφόρτιση του συστήµατος. Το σύστηµα αντλείται από έναν αριθµό 700 και πλέον γεωτρήσεων, µέσης παροχής 20m3/h, όλες σχεδόν για αρδευτική και βιοµηχανική χρήση. Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµάται ότι προσεγγίζει τα 5x10 6 m 3. Οι απολήψεις σε ετήσια βάση εκτιµήθηκαν επίσης σε 6,9x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα εκτιµάται µεγαλύτερος από τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 2 πηγάδια και 2 γεωτρήσεις για τα έτη , σε ένα πηγάδι για τα έτη , σε 6 πηγάδια και 3 γεωτρήσεις για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. Α Π10.Τ1-224

227 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται διαγράµµατα διακύµανσης στάθµης πηγαδιών (Σχ.9-14) και γεωτρήσεων (Σχ.9-15) του συστήµατος. 5 4 ιακύµανση στάθµης πηγαδιού Γ/ΜΑΡ περιοχής Ν. Μάκρης - Μαραθώνα (GR ) Απρ-01 Ιουλ-01 Οκτ-01 Ιαν-02 Απρ-02 Ιουλ-02 Οκτ-02 Ιαν-03 Απρ-03 Ιουλ-03 Οκτ-03 Ιαν-04 Απρ-04 Ιουλ-04 Οκτ-04 Ιαν-05 Απρ-05 Ιουλ-05 Οκτ-05 Ιαν-06 Απρ-06 Ιουλ-06 Οκτ-06 Ιαν-07 Απρ-07 Υψόµετρο στάθµης Ιουλ-07 Οκτ-07 Ιαν-08 Απρ-08 Ιουλ-08 Οκτ-08 6 ιακύµανση στάθµης πηγαδιών περιοχής Ν. Μάκρης - Μαραθώνα (GR ) Μαρ-05 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Υψόµετρο στάθµης Φ1 Φ30 Φ31 Φ357 Φ358 Α Π10.Τ1-225

228 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 4 ιακύµανση στάθµης πηγαδιών περιοχής Ν. Μάκρης - Μαραθώνα (GR ) 3 Υψόµετρο στάθµης Φ359 Φ360 Φ361 Φ Μαρ-05 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-14 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR ιακύµανση στάθµης γεωτρήσεων περιοχής Ν. Μάκρης - Μαραθώνα (GR ) 3 Υψόµετρο στάθµης Γ12 Γ257 Γ28 Γ441 Γ9-2 Μαρ-05 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-15 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεωτρήσεων ΥΥΣ GR Σύµφωνα µε τα παραπάνω διαγράµµατα διαπιστώνεται τάση ταπείνωσης της υπόγειας στάθµης, που ήταν ιδιαίτερα εµφανής στα υδρολογικά έτη και , και σχετίζεται τόσο µε τις µειωµένες βροχοπτώσεις όσο και µε υπεραντλήσεις. Ερµηνεία της ποσοτικής κατάστασης: Οι γεωτρήσεις αντλούνται εντατικά, κύρια οι αρδευτικές, ενώ ήδη έχουν εµφανισθεί προβλήµατα ποιοτικής υποβάθµισης του νερού και Α Π10.Τ1-226

229 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ στην παράκτια ζώνη λόγω υφαλµύρινσης. Το υπερετήσιο ισοζύγιο είναι ελλειµµατικό, παράµετρος που επηρεάζει άµεσα και την ποιοτική κατάσταση του συστήµατος (θαλάσσια διείσδυση). Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Πεντέλης ιαθέσιµα στοιχεία: Στο σύστηµα αναπτύσσεται καρστική υδροφορία στον σχηµατισµό ανώτερου µαρµάρου στην δυτική πλευρά της Πεντέλης µε επίπεδο αναφοράς τους υποκείµενους σχιστόλιθους Καισαριανής, και καρστική υδροφορία στον σχηµατισµό ανώτερου µαρµάρου στην ανατολική πλευρά του βουνού στο επίπεδο της στάθµης της θάλασσα, όπου και αποστραγγίζεται. Επιπλέον αναπτύσσεται καρστική υδροφορία στον σχηµατισµό κατώτερου µαρµάρου στην κεντρική µάζα του βουνού, η οποία αναπτύσσεται κυρίως σε µεγάλο βάθος µε βάση το επίπεδο της στάθµης της θάλασσας και αποστραγγίζεται προς την θάλασσα. Η τροφοδοσία των υδροφορέων προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού. Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµάται συνολικά σε 15,5x10 6 m 3 και ειδικότερα για την καρστική υδροφορία στην δυτική πλευρά της Πεντέλης σε 2,2x10 6 m 3 και για τις άλλες δύο καρστικές υδροφορίες της κεντρικής Πεντέλης και περιοχής Αγίου Πέτρου - Βρανάς - Νέας Μάκρης, σε 13,3x10 6 m 3. Οι συνολικές απολήψεις σε ετήσια βάση εκτιµήθηκαν σε 1,4x10 6 m 3. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Πεντέλης δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµήθηκε το ισοζύγιο, το οποίο εκτιµάται πλεονασµατικό και η χηµική κατάσταση, η οποία παρουσιάζεται καλή. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Στα επιφανειακά ΥΣ ΚΗΦΙΣΟΣ 6 (GR0626R N), ΚΗΦΙΣΟΣ 7 (GR0626R N) και ΡΑΦΗΝΑ 3 (GR0626R N) που συσχετίζονται/τροφοδοτούνται από το ΥΥΣ GR η οικολογική κατάσταση χαρακτηρίστηκε ως άγνωστη (βλ. Παραδοτέο 09 της Α Φάσης), εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων Α Π10.Τ1-227

230 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Μεσογαίας ιαθέσιµα στοιχεία: Στο υπόγειο υδατικό σύστηµα Μεσογαίας σχηµατίζονται κοκκώδεις υπόγειες υδροφορίες, φρεάτια σε µικρό βάθος και υπό πίεση στους υποκείµενους σχηµατισµούς του Νεογενούς. Η συνολική υδροφορία διαµορφώνεται σε µέσο υψόµετρο 80m, µε µέσο βάθος στάθµης τα 10m και ετήσια διακύµανση της στάθµης της είναι της τάξης των 3,00m.Η περατότητα της υδροφορίας εκτιµάται σε 2-4m/d και η αποθηκευτικότητα σε 3-12%. Επισηµαίνεται ότι µεγάλος αριθµός υδρογεωτρήσεων αντλεί τον βαθύ υποκείµενο καρστικό υδροφορέα της περιοχής που υπόκεινται των νεογενών σχηµατισµών. Η υπεράντληση του υπόψη καρστικού υδροφορέα δηµιουργεί και τα φαινόµενα υφαλµύρινσης στην περιοχή Κορωπίου Μαρκοπούλου Βραώνας Η τροφοδοσία της υδροφορίας εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και από πλευρικές διηθήσεις των ανάντη καρστικών σχηµατισµών. Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµάται σε 15x10 6 m 3. Οι απολήψεις σε ετήσια βάση εκτιµήθηκαν επίσης σε 4,6x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µικρότερη από τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 3 πηγάδια και µια γεώτρηση για τα έτη και σε ένα πηγάδι για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται διαγράµµατα διακύµανσης στάθµης γεωτρήσεων (Σχ.9-16) και πηγαδιών (Σχ.9-17) του συστήµατος. Υψόµετρο στάθµης Σεπ-06 ιακύµανση στάθµης γεώτρησης Γ387 περιοχής Κορωπίου (GR ) Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Σχ.9-16 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ387 ΥΥΣ GR Α Π10.Τ1-228

231 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 115 ιακύµαση στάθµης πηγαδιών περιοχής Κορωπίου - Μαρκοπούλου (GR ) Υψόµετρο στάθµης Φ355 Φ394 Φ403 Φ Μαρ-05 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Νοε-08 Σχ.9-17 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Από τα παραπάνω διαγράµµατα δεν προκύπτουν συµπεράσµατα για την διακύµανση της στάθµης του συστήµατος, αφού δεν παρατηρείται άνοδος ή ταπείνωση της στάθµης των υπογείων υδάτων. Το διάγραµµα στάθµης της γεώτρησης Γ387 παρουσιάζει µικρές διακυµάνσεις οι οποίες σχετίζονται µε τις µεταβολές των βροχοπτώσεων. Η ταπείνωση της υπόγειας στάθµης, ήταν ιδιαίτερα εµφανής στα υδρολογικά έτη όταν υπήρχαν µειωµένες βροχοπτώσεις. Συµπερασµατικά από τα διαθέσιµα διαγράµµατα γεώτρησης και πηγαδιών δεν διαπιστώνεται τάση πτώσης στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Το υπερετήσιο ισοζύγιο του συστήµατος είναι πλεονασµατικό. Τοπικά καταγράφονται υπεραντλήσεις µε αποτέλεσµα να υπάρχουν προβλήµατα υφαλµύρινσης χωρίς όµως να επηρεάζουν τη συνολική ποσοτική κατάσταση του συστήµατος. Όσον αφορά τον έλεγχο επίδρασης στην επιφανειακή ροή, το ΥΥΣ GR συσχετίζεται/τροφοδοτεί το επιφανειακό ΥΣ ΕΡΑΣΙΝΟΣ Ρ. (GR0626R N), το οποίο ταξινοµείται σε µέτρια οικολογική κατάσταση (βλ. Παραδοτέο 09 της Α Φάσης). Από τα διαθέσιµα στοιχεία για την οικολογική κατάσταση του επιφανειακού ΥΣ και σύµφωνα µε την ανάλυση των ανθρωπογενών πιέσεων επιπτώσεων, οι πιθανές αιτίες µη επίτευξης των στόχων για το συγκεκριµένο επιφανειακό ΥΣ είναι η βιοµηχανία και η κτηνοτροφία. Οι εκτιµώµενες σηµαντικές επιπτώσεις από τις αγροτικές δραστηριότητες είναι ο ευτροφισµός και η αποξυγόνωση και από τη βιοµηχανία οι ουσίες προτεραιότητας και οι ειδικοί ρύποι. Εποµένως λαµβάνοντας υπ όψιν τα διαθέσιµα στοιχεία εκτιµούµε ότι η µη επίτευξη της καλής κατάστασης του επιφανειακού ΥΣ δεν σχετίζεται µε τις απολήψεις από το συσχετιζόµενο ΥΥΣ. Α Π10.Τ1-229

232 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Yµηττού ιαθέσιµα στοιχεία: Στη περιοχή αναπτύσσονται υδροφορίες αξιόλογης δυναµικότητας που αντλούνται για αρδευτικούς και βιοµηχανικούς σκοπούς και δευτερευόντως για οικιακές χρήσεις. Η περατότητα της υδροφορίας εκτιµάται σε 10-50m/d και η αποθηκευτικότητα σε 2-3%.Η τροφοδοσία των υδροφόρων προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ η εκφόρτιση του συστήµατος γίνεται µε πλευρικές διηθήσεις στα κοκκώδη υλικά στις παρυφές του ορεινού όγκου, µέσω πηγαίων αναβλύσεων και προς την θάλασσα στα νότια. Οι εκφορτίσεις στο νότιο τµήµα του υδατικού συστήµατος γίνονται τόσο υποθαλάσσια, στην παραλιακή ζώνη Βούλας - Αγίου ηµητρίου, όσο και µέσω πηγαίων εκδηλώσεων στις θέσεις Λίµνης Βουλιαγµένης, Λουµπάρδας (ανατολικά της Βάρκιζας) και στην περιοχή Αγίας Μαρίνας. Η µέση ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 24x10 6 m 3. Οι απολήψεις σε ετήσια βάση εκτιµήθηκαν σε 1,8x10 6 m 3. Με την συνεκτίµηση και των πηγαίων αναβλύσεων που γίνονται προς τον Σαρωνικό Κόλπο, οι συνολικές εκροές από το σύστηµα είναι περισσότερες. ίκτυο παρακολούθησης: Στο υπόγειο υδατικό σύστηµα Υµηττού δεν υπάρχουν σηµεία παρακολούθησης µε δεδοµένα µετρήσεων στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Για την αξιολόγηση της ποσοτικής κατάστασης εκτιµήθηκε το ισοζύγιο, το οποίο είναι πλεονασµατικό και η χηµική κατάσταση, η οποία παρουσιάζεται καλή. Επίσης λόγω της απουσίας δεδοµένων δεν δύναται να διαγνωσθεί τάση πτώσης στάθµης. Όσον αφορά τον έλεγχο επίδρασης στην επιφανειακή ροή, το ΥΥΣ GR συσχετίζεται/τροφοδοτεί το ρέµα ΡΑΦΗΝΑ 2 (GR0626R N) και ΕΡΑΣΙΝΟΣ (GR0626R N), τα οποία ταξινοµούνται σε µέτρια οικολογική κατάσταση (βλ. Παραδοτέο 09 της Α Φάσης). Από τα διαθέσιµα στοιχεία για την οικολογική κατάσταση των επιφανειακών ΥΣ και σύµφωνα µε την ανάλυση των ανθρωπογενών πιέσεων επιπτώσεων, οι πιθανές αιτίες µη επίτευξης των στόχων για το ρέµα ΡΑΦΗΝΑ 2 είναι η βιοµηχανία και τα αστικά και για τον ΕΡΑΣΙΝΟ η γεωργία και η βιοµηχανία. Οι εκτιµώµενες σηµαντικές επιπτώσεις από τις αγροτικές δραστηριότητες και τα αστικά είναι ο ευτροφισµός και η αποξυγόνωση, ενώ από τη βιοµηχανία η επιβάρυνση µε ουσίες προτεραιότητας και ειδικούς ρύπους. Εποµένως λαµβάνοντας υπ όψιν τα διαθέσιµα στοιχεία εκτιµούµε ότι η µη επίτευξη της καλής κατάστασης του επιφανειακού ΥΣ δεν σχετίζεται µε τις απολήψεις από το συσχετιζόµενο ΥΥΣ. Α Π10.Τ1-230

233 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Λαυρεωτικής ιαθέσιµα στοιχεία: Στο σύστηµα αναπτύσσονται επιµέρους υδροφορίες ως εξής: (α) καρστικές υδροφορίες στον σχηµατισµό ανώτερου µαρµάρου είτε µε βάση τους υποκείµενους σχιστόλιθους Καµάριζας, είτε το επίπεδο της στάθµης της θάλασσας, (β) καρστικές υδροφορίες στον σχηµατισµό κατώτερου µαρµάρου που αναπτύσσονται µε βάση το επίπεδο της στάθµης της θάλασσας και (γ) κοκκώδεις υδροφορίες στη µάζα των τεταρτογενών ιζηµάτων στις λεκάνες Λεγραινών, Πηγάδι του Πασά, πόλεως του Λαυρίου, Θορικού και Κερατέας. Η τροφοδοσία του συστήµατος προέρχεται από την απευθείας κατείσδυση του µετεωρικού νερού, ενώ στις κοκκώδεις υδροφορίες τροφοδοσία υφίσταται και από πλευρικές µεταγγίσεις νερού από τις ανθρακικές µάζες. Η µέση ετήσια τροφοδοσία του συστήµατος εκτιµήθηκε µόνο για τις καρστικές υδροφορίες όπου διακινούνται κάποιοι όγκοι νερού. Στις κοκκώδεις υδροφορίες των µικρών λεκανών της περιοχής οι διακινούµενοι όγκοι νερού είναι πολύ µικροί. Η µέση ετήσια τροφοδοσία των καρστικών υδροφόρων του συστήµατος υπολογίζεται ότι είναι της τάξης των 20x10 6 m 3, ενώ οι απολήψεις σε ετήσια βάση εκτιµήθηκαν σε 3,7x10 6 m 3. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ από µια γεώτρηση για τα έτη Οι µετρήσεις δεν παρουσιάζουν συστηµατικότητα, το έτος 2005 δεν ελήφθησαν µετρήσεις υπόγειας στάθµης. Η θέση του σηµείου δίδεται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζεται το διάγραµµα διακύµανσης στάθµης της γεώτρησης παρακολούθησης (Σχ.9-18). ιακύµανση στάθµης γεώτρησης Γ/ΜΑΡΚ περιοχής Μαρκοπούλου (GR ) Οκτ-02 εκ-02 Φεβ-03 Απρ-03 Ιουν-03 Αυγ-03 Οκτ-03 εκ-03 Φεβ-04 Απρ-04 Ιουν-04 Αυγ-04 Οκτ-04 εκ-04 Φεβ-05 Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 Υψόµετρο στάθµης εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Σχ.9-18 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ/ΜΑΡΚ ΥΥΣ GR Α Π10.Τ1-231

234 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Από το ανωτέρω διάγραµµα δεν εξάγονται συµπεράσµατα ως προς την ποσοτική κατάσταση και την τάση πτώσης της στάθµης του υδροφορέα λόγω και της έλλειψης συστηµατικών µετρήσεων. Ερµηνεία της ποσοτικής κατάστασης: Το υπερετήσιο ισοζύγιο του συστήµατος είναι πλεονασµατικό, ενώ παράλληλα εκτιµάται ότι βρίσκεται και σε καλή χηµική κατάσταση µε γενικά χαµηλές τιµές χλωριόντων και αγωγιµότητας. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αναβύσσου ιαθέσιµα στοιχεία: Η αναπτυσσόµενη στο σύστηµα υπόγεια υδροφορία είναι κοκκώδης µε αυξηµένη υδροπερατότητα και ικανοποιητική υδατοχωρητικότητα και το πάχος του εκτιµάται ότι δεν υπερβαίνει τα 30 m. Το σύστηµα τροφοδοτείται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και από διηθήσεις της επιφανειακής απορροής των ανάντη περιοχών µε σχιστολιθικό υπόβαθρο. Η γενική κατεύθυνση κίνησης των υπόγειων νερών είναι περίπου η ίδια µε αυτή των επιφανειακών δηλαδή προς τα.ν /κά, όπου και η φυσική εκφόρτιση του συστήµατος. Η ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 1,5x10 6 m 3, ενώ οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 0,4x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µικρότερος από τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 2 πηγάδια για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζεται διάγραµµα διακύµανσης στάθµης πηγαδιών (Σχ.9-19) του συστήµατος. Α Π10.Τ1-232

235 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 2.0 ιακύµανση στάθµης πηγαδιών περιοχής Αναβύσσου (GR ) Υψόµετρο στάθµης Φ443 Φ Μαρ-07 Απρ-07 Μαϊ-07 Ιουν-07 Ιουλ-07 Αυγ-07 Σεπ-07 Οκτ-07 Νοε-07 εκ-07 Ιαν-08 Σχ.9-19 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Το ανωτέρω διάγραµµα παρουσιάζει µικρές διακυµάνσεις οι οποίες σχετίζονται µε τις διακυµάνσεις των βροχοπτώσεων. Επίσης διαπιστώνεται τάση πτώσης της στάθµης ενώ η ταπείνωση της πιεζοµετρίας είναι ιδιαίτερα εµφανής τις ξηρές περιόδους των υδρολογικών ετών. Φεβ-08 Μαρ-08 Απρ-08 Μαϊ-08 Ιουν-08 Ιουλ-08 Αυγ-08 Σεπ-08 Οκτ-08 Νοε-08 Ερµηνεία της ποσοτικής κατάστασης: Γενικότερα εκτιµάται ότι έχει προκληθεί ταπείνωση της υπόγειας στάθµης του συστήµατος από τις αντλήσεις, η οποία ήταν ιδιαίτερα εµφανής όταν υπήρχαν και µειωµένες βροχοπτώσεις. Παρόλα αυτά το υπερετήσιο ισοζύγιο του συστήµατος εκτιµάται πλεονασµατικό. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (α) ιαθέσιµα στοιχεία: Στη µάζα των γεωλογικών υλικών του συστήµατος αναπτύσσεται πρωτογενής υδροπερατότητα και σχηµατίζεται φρεάτια υπόγεια υδροφορία, που αναπτύσσεται ενιαία από τις ακτές µέχρι τις ανάντη περιοχές του. Η υπόγεια στάθµη σχηµατίζεται σε βάθη από 1-30m, µε µέσο ετήσιο εύρος διακύµανσης τα 2,5m. Η τροφοδοσία της υδροφορίας εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού. Η γενική κατεύθυνση κίνησης του υπόγειου νερού είναι προς την ακτογραµµή, όπου και η αποστράγγιση του συστήµατος στην θάλασσα. Η ετήσια τροφοδοσία του συστήµατος Α Π10.Τ1-233

236 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ υπολογίζεται της τάξης των 0,5x10 6 m 3, ενώ οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 0,58x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µεγαλύτερος από τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 6 πηγάδια για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζεται διάγραµµα διακύµανσης στάθµης πηγαδιών (Σχ.9-20) του συστήµατος. 20 ιακύµανση στάθµης πηγαδιών περιοχής Σαλαµίνας Αιάντειου (GR ) Υψόµετρο στάθµης Φ59 Φ61 Φ63 Φ64 Φ65 Φ69-10 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σχ.9-20 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Λόγω της µικρής περιόδου µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα, ωστόσο από το διάγραµµα δεν διαπιστώνεται τάση πτώσης στάθµης στα σηµεία του συστήµατος. Ερµηνεία της ποσοτικής κατάστασης: Στο σύστηµα λειτουργούν µερικές δεκάδες γεωτρήσεων κατά το πλείστον για αρδευτική χρήση, οι οποίες αντλούνται σε εντατικό ρυθµό. Αποτέλεσµα αυτών των αντλήσεων είναι το ελλειµµατικό ισοζύγιο η ταπείνωση της υπόγειας στάθµης του που ήταν ιδιαίτερα εµφανής στα υδρολογικά έτη και , όταν και υπήρχαν µειωµένες βροχοπτώσεις. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Α Π10.Τ1-234

237 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (β) ιαθέσιµα στοιχεία: Στη µάζα των γεωλογικών υλικών του συστήµατος αναπτύσσεται πρωτογενής υδροπερατότητα και σχηµατίζεται φρεάτια υπόγεια υδροφορία, που αναπτύσσεται ενιαία από τις ακτές µέχρι τις ανάντη περιοχές του. Η υπόγεια στάθµη σχηµατίζεται σε βάθη από 5-13m, µε µέσο ετήσιο εύρος διακύµανσης το 1,0m. Η τροφοδοσία της υδροφορίας εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού. Η γενική κατεύθυνση κίνησης του υπόγειου νερού είναι προς την ακτογραµµή, όπου και η αποστράγγιση του συστήµατος στην θάλασσα. Η ετήσια τροφοδοσία του συστήµατος είναι περιορισµένη λόγω εκτεταµένης κάλυψης του φυσικού εδάφους από τον αστικό ιστό και υπολογίζεται της τάξης των 0,1x10 6 m 3. Οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 0,01x10 6 m 3. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 2 πηγάδια για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζεται διάγραµµα διακύµανσης στάθµης πηγαδιών (Σχ.9-21) του συστήµατος. 5 ιακύµανση στάθµης πηγαδιών περιοχής Σεληνίων Σαλαµίας (GR ) Υψόµετρο στάθµης Φ49 Φ50 0 Μαϊ-05 Ιουλ-05 Σεπ-05 Νοε-05 Ιαν-06 Μαρ-06 Μαϊ-06 Ιουλ-06 Σεπ-06 Νοε-06 Ιαν-07 Μαρ-07 Μαϊ-07 Ιουλ-07 Σεπ-07 Νοε-07 Ιαν-08 Μαρ-08 Μαϊ-08 Ιουλ-08 Σεπ-08 Σχ.9-21 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Λόγω της µικρής περιόδου µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα, ωστόσο από το διάγραµµα παρατηρείται γενικά τάση πτώσης στάθµης από το 2005 ως το Α Π10.Τ1-235

238 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Επιπλέον οι µικρές εποχιακές διακυµάνσεις στις στάθµες των πηγαδιών σχετίζονται µε τις υγρές και ξηρές περιόδους του υδρολογικού έτους. Ερµηνεία της ποσοτικής κατάστασης: Στο σύστηµα λειτουργούν υδροληπτικά έργα (γεωτρήσεις και φρέατα) τα οποία αντλούνται σε εντατικό ρυθµό µε αποτέλεσµα το ισοζύγιο του συστήµατος να είναι οριακό µε τάση υποβάθµισης. Επίσης όπως παρατηρήθηκε από το διάγραµµα έχει προκληθεί ταπείνωση της υπόγειας στάθµης του που ήταν ιδιαίτερα εµφανής, όταν και υπήρχαν µειωµένες βροχοπτώσεις. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Σαλαµίνας (γ) ιαθέσιµα στοιχεία: Στα πετρώµατα της περιοχής αναπτύσσονται κοκκώδεις υδροφορίες στα προσχωµατικά υλικά που επικάθονται των ανθρακικών πετρωµάτων και καρστική υπόγεια υδροφορία στις µάζες των ανθρακικών πετρωµάτων, που αναπτύσσεται µε βάση το επίπεδο της στάθµης της θάλασσας και το ετήσιο εύρος διακύµανσης της είναι της τάξης του 1m. Η καρστική υδροφόρος µάζα χαρακτηρίζεται από αυξηµένη περατότητα που δυνητικά επιτρέπει την διακίνηση µεγάλων όγκων υπόγειου νερού. Η διαθεσιµότητα όµως των αποθεµάτων της υδροφορίας περιορίζεται κατά πολύ από την άµεση υδραυλική επικοινωνία της µε την θάλασσα. Οι υδροφορίες του συστήµατος τροφοδοτούνται από την απευθείας κατείσδυση του µετεωρικού νερού και εκφορτίζονται στην θάλασσα. Η µέση ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 8x10 6 m 3, οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 1,5x10 6 m 3, ενώ υψηλές εκτιµώνται οι φυσικές εκροές απώλειες του συστήµατος προς τη θάλασσα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 2 πηγάδια για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζεται διάγραµµα διακύµανσης στάθµης πηγαδιών (Σχ.9-22) του συστήµατος. Α Π10.Τ1-236

239 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Υψόµετρο στάθµης ιακύµανση στάθµης πηγαδιών Σαλαµίνας (GR ) Φ203 Φ70 0 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Σχ.9-22 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Λόγω της µικρής περιόδου µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα, ωστόσο από το διάγραµµα παρατηρείται γενικά τάση πτώσης στάθµης από το 2005 ως το Επιπλέον οι µικρές εποχιακές διακυµάνσεις στις στάθµες των πηγαδιών σχετίζονται µε τις υγρές και ξηρές περιόδους του υδρολογικού έτους. Ερµηνεία της ποσοτικής κατάστασης: Συνεκτιµώντας και την φυσική εκφόρτιση του συστήµατος στην θάλασσα, το υπερετήσιο ισοζύγιο αν και από πρώτη άποψη παρουσιάζεται πλεονασµατικό θεωρείται ότι βρίσκεται σε οριακή κατάσταση, µε σαφείς τάσεις προς ελλειµµατικότητα και περαιτέρω ποιοτική υποβάθµιση. Αυτό προκύπτει από την άµεση επικοινωνία του συστήµατος µε την θάλασσα σε µέτωπο µεγάλου µήκους, που συνεπάγεται αυξηµένη τρωτότητα και ταχεία επιδείνωση της ποσοτικής και ποιοτικής του κατάστασης µε την µείωση των βροχοπτώσεων και την αύξηση των αντλήσεων. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (α) ιαθέσιµα στοιχεία: Στη µάζα των γεωλογικών υλικών του συστήµατος αναπτύσσεται πρωτογενής υδροπερατότητα και σχηµατίζεται υπόγεια υδροφορία που είναι φρεάτια στα τεταρτογενή ιζήµατα και µερικώς υπό-πίεση στις νεογενείς αποθέσεις. Η τροφοδοσία της υδροφορίας εξασφαλίζεται κύρια από την απευθείας κατείσδυση του µετεωρικού νερού και Α Π10.Τ1-237

240 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ σε µικρότερο βαθµό από επιφανειακές απορροές των ανάντη περιοχών. Η γενική κατεύθυνση κίνησης των υπόγειων νερών γίνεται µε αργό µάλλον ρυθµό και µεταβαλλόµενες διευθύνσεις προς την ακτογραµµή. Η ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 1x10 6 m 3, ενώ οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 2x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µεγαλύτερος σε σχέση µε τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 17 πηγάδια και 1 γεώτρηση για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται: ένα διάγραµµα διακύµανσης στάθµης γεώτρησης (Σχ.9-23) και δυο διαγράµµατα διακύµανσης στάθµης πηγαδιών (Σχ.9-24) του συστήµατος. -35 ιακύµανση στάθµης γεώτρησης Γ76 περιοχής Κυψέλης Ν. Αίγινας (GR ) Υψόµετρο στάθµης Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Σχ.9-23 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ76 ΥΥΣ GR Α Π10.Τ1-238

241 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Υψόµετρο στάθµης ιακύµανση στάθµης πηγαδιών περιοχής Αίγινας - Κυψέλης (GR ) Φ104 Φ105 Φ106 Φ108 Φ109 Φ71 0 Φ Φ75 Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ ιακύµανση στάθµης πηγαδιών περιοχής Αίγινας - Κυψέλης (GR ) Φ107 Φ112 Υψόµετρο στάθµης Φ73 Φ74 Φ85 Φ87 Φ Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Φ89 Φ96 Σχ.9-24 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Α Π10.Τ1-239

242 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Λόγω της µικρής περιόδου και της µη συστηµατικότητας των µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα. Ωστόσο στο διάγραµµα για τη γεώτρηση δεν διαπιστώνεται τάση πτώσης στάθµης από το 2005 ως το Το διάγραµµα διακύµανσης της στάθµης των πηγαδιών δεν δείχνει ιδιαίτερη διακύµανση στην πιεζοµετρία του υδροφορέα. Ερµηνεία της ποσοτικής κατάστασης: Λόγω εκµετάλλευσης του συστήµατος από µερικές δεκάδες γεωτρήσεων, κυρίως για αρδευτική χρήση, οι οποίες αντλούνται σε εντατικό ρυθµό προκύπτει ελλειµµατικό ισοζύγιο. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (β) ιαθέσιµα στοιχεία: Η υδροφορία του συστήµατος είναι ρωγµατικής µορφής και αναπτύσσεται λόγω ασυνεχειών. Πρόκειται για µη διάχυτη υδροφορία που χαρακτηρίζεται από µικρή γενικά υδροπερατότητα και περιορισµένη ικανότητα υπόγειας αποθήκευσης των διακινούµενων όγκων µετεωρικού νερού. Ελαφρά βελτιωµένες συνθήκες υδροπερατότητας αναµένονται στο επιφανειακό αποσαθρωµένο τµήµα των σχηµατισµών το πάχος του οποίου συνήθως δεν υπερβαίνει τα 2m. Η τροφοδοσία της υδροφορίας του συστήµατος εξασφαλίζεται από την απευθείας κατείσδυση του µετεωρικού νερού και η εκφόρτιση του γίνεται σε βαθιές ζώνες προς την θάλασσα. Λόγω αυτής της υδραυλικής επικοινωνίας το σύστηµα έχει στην παράκτια ζώνη υποστεί υφαλµύρινση. Η ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης των 1,5x10 6 m 3, ενώ οι απολήψεις που γίνονται κύρια για αγροτικούς σκοπούς εκτιµήθηκαν σε ετήσια βάση σε 1,6x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µεγαλύτερος σε σχέση µε τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 15 πηγάδια για τα έτη και 1 γεώτρηση για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται: ένα διάγραµµα διακύµανσης στάθµης γεώτρησης (Σχ.9-25) και δύο διαγράµµατα διακύµανσης στάθµης 15 συνολικά πηγαδιών (Σχ.9-26) του συστήµατος. Α Π10.Τ1-240

243 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ιακύµανση στάθµης γεώτρησης Γ119 Ν. Αίγινας (GR ) Υψόµετρο στάθµης Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Σχ.9-25 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ119 ΥΥΣ GR ιακύµανση στάθµης πηγαδιών Ν. Αίγινας (GR ) 3 Φ101 Υψόµετρο στάθµης Φ113 Φ91 Φ92-3 Φ Φεβ-05 Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Φ95 Φ97 Α Π10.Τ1-241

244 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ιακύµανση στάθµης πηγαδιών Ν. Αίγινας (GR ) Φ100 Υψόµετρο στάθµης Φ102 Φ103 Φ77 Φ78 Φ94 20 Φ98 0 Φ99 Φεβ-05 Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Σχ.9-26 : ιαγράµµατα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιών ΥΥΣ GR Λόγω της µικρής περιόδου και της µη συστηµατικότητας των µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα τάσης πτώσης στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Λόγω εκµετάλλευσης του συστήµατος από µερικές δεκάδες γεωτρήσεων, κυρίως για αρδευτική χρήση, οι οποίες αντλούνται σε εντατικό ρυθµό προκύπτει ελλειµµατικό ισοζύγιο. Επίσης η ποιοτική κατάσταση του συστήµατος χαρακτηρίζεται κακή µε αυξηµένες τιµές αγωγιµότητα και χλωριόντων λόγω υφαλµύρινσης. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται σε κακή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε κόκκινο χρώµα GR : Υπόγειο Υδατικό Σύστηµα Αίγινας (γ) ιαθέσιµα στοιχεία: Στους καρστικοποιηµένους ανθρακικούς σχηµατισµούς της περιοχής αναπτύσσεται υπόγεια υδροφορία, µε βάθος στάθµης m (επίπεδο στάθµης της θάλασσας) και ετήσιο εύρος διακύµανσης της τάξης του 1m που υποδεικνύει ικανοποιητική δυναµικότητα συγκριτικά µε την µικρή έκταση ανάπτυξης του συστήµατος. Η υδροφορία Α Π10.Τ1-242

245 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ τροφοδοτείται από την απευθείας κατείσδυση του µετεωρικού νερού στην έκταση ανάπτυξης της µάζας του και εκφορτίζεται υπόγεια προς την θάλασσα µε την οποία βρίσκεται σε άµεση υδραυλική επικοινωνία. Η µέση ετήσια τροφοδοσία του συστήµατος υπολογίζεται της τάξης του 1x10 6 m 3. Οι απολήψεις εκτιµήθηκαν σε ετήσια βάση σε 0,4x10 6 m 3. Ο όγκος των αντλήσεων από το υδατικό σύστηµα είναι µεγαλύτερος σε σχέση µε τα ετησίως ανανεώσιµα υδατικά αποθέµατα. ίκτυο παρακολούθησης: Για το δίκτυο παρακολούθησης του συστήµατος αξιολογήθηκαν δεδοµένα υπόγειας στάθµης από το ΙΓΜΕ σε 1 πηγάδι για τα έτη και 1 γεώτρηση για τα έτη Οι θέσεις των σηµείων παρακολούθησης φαίνονται στο χάρτη του Σχ.11-1 του κεφαλαίου 11. ιάγραµµα µεταβολής στάθµης: Στη συνέχεια παρουσιάζονται: ένα διάγραµµα διακύµανσης στάθµης µίας γεώτρησης (Σχ.9-27) και ένα διάγραµµα διακύµανσης στάθµης ενός πηγαδιού (Σχ.9-28) του συστήµατος. 5 ιακύµανση στάθµης γεώτρησης Γ90 Μεσαγρού Ν. Αίγινας (GR ) Υψόµετρο στάθµης Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Σχ.9-27 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης γεώτρησης Γ90 ΥΥΣ GR Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ ιακύµανση στάθµης πηγαδιού Φ81 Μεσαγρού Ν. Αίγινας (GR ) Υψόµετρο στάθµης Απρ-05 Ιουν-05 Αυγ-05 Οκτ-05 εκ-05 Φεβ-06 Απρ-06 Ιουν-06 Αυγ-06 Οκτ-06 εκ-06 Φεβ-07 Απρ-07 Ιουν-07 Αυγ-07 Οκτ-07 εκ-07 Φεβ-08 Απρ-08 Ιουν-08 Αυγ-08 Οκτ-08 Σχ.9-28 : ιάγραµµα διακύµανσης απόλυτου υψοµέτρου στάθµης πηγαδιού Φ81 ΥΥΣ GR Α Π10.Τ1-243

246 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Λόγω της µικρής περιόδου και της µη συστηµατικότητας των µετρήσεων στάθµης είναι δύσκολο να εξαχθούν συµπεράσµατα τάσης πτώσης στάθµης. Ερµηνεία της ποσοτικής κατάστασης: Συνεκτιµώντας την φυσική εκφόρτιση του συστήµατος στην θάλασσα, το υπερετήσιο ισοζύγιο παρουσιάζεται πλεονασµατικό µε τάσεις υποβάθµισης. Αυτό προκύπτει από την άµεση επικοινωνία του συστήµατος µε την θάλασσα, που συνεπάγεται αυξηµένη τρωτότητα και ταχεία επιδείνωση της ποσοτικής και ποιοτικής του κατάστασης µε την µείωση των βροχοπτώσεων και την αύξηση των αντλήσεων. Το ΥΥΣ GR δεν συσχετίζεται µε επιφανειακά ΥΣ, εποµένως δεν εφαρµόζεται ο έλεγχος επίδρασης στην επιφανειακή ροή. Παρουσίαση της ποσοτικής κατάστασης: Με βάση τα ανωτέρω το σύστηµα εκτιµάται ότι βρίσκεται γενικά σε καλή ποσοτική κατάσταση. Στον Χάρτη ποσοτικής κατάστασης υπογείων υδατικών συστηµάτων A Π10-Σχ.2, η περιοχή εντός των ορίων του υδατικού συστήµατος απεικονίζεται µε πράσινο χρώµα. Α Π10.Τ1-244

247 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ 10. ΚΑΤΑΣΤΑΣΗ ΤΩΝ ΥΥΣ ΠΟΥ ΣΧΕΤΙΖΟΝΤΑΙ ΜΕ ΤΟ ΜΗΤΡΩΟ ΠΡΟΣΤΑΤΕΥΟΜΕΝΩΝ ΠΕΡΙΟΧΩΝ Στο Υδατικό ιαµέρισµα της Αττικής τα υπόγεια υδατικά συστήµατα που σχετίζονται µε περιοχές που προορίζονται για την άντληση νερού για ανθρώπινη κατανάλωση σύµφωνα µε το άρθρο 7 της Οδηγίας 2000/60/ΕΚ είναι τα εξής: ΥΥΣ Λουτρακίου (GR ), Κεντρικών Γερανείων-Καλαµακίου (GR ) και ΒΑ/κής Πάρνηθας (GR ). Στην περιοχή του Υδατικού ιαµερίσµατος Αττικής δεν έχουν αναγνωρισθεί έως σήµερα περιοχές ευπρόσβλητες στη νιτρορρύπανση. Στην περιοχή µελέτης έχει προταθεί για ένταξη στις ευπρόσβλητες ζώνες από την νιτρορρύπανση η περιοχή Αλεποχωρίου, Μαραθώνα, και Μεσογαίας. Στον Πίνακα 10-1 παρουσιάζεται η κατάσταση και οι σχετιζόµενους ρύπους των υπόγειων υδατικών συστηµάτων που σχετίζονται µε τις προστατευόµενες περιοχές του Υδατικού ιαµερίσµατος Αττικής. Η κατάσταση των υδατικών αυτών συστηµάτων, παρουσιάζεται και στον Χάρτη Πίνακας 10-1: Κατάσταση ΥΥΣ που σχετίζονται µε προστατευόµενες περιοχές Όνοµα συστήµατος Κωδικός συστήµατος Πόσιµο νερό Α7 Ευπρόσβλητες περιοχές Σχετιζόµενοι ρύποι Κατάσταση συστήµατος Σύστηµα Λουτρακίου GR Σύστηµα Κεντρικών Γερανείων - Καλαµακίου Σύστηµα Μεγάρων Αλεποχωρίου Σύστηµα ΒΑ/κής Πάρνηθας GR GR GR Σύστηµα Μαραθώνα (α) GR χλωριόντα (Cl-), θειικά (SO 4 ), νιτρικά (NO 3 ), χρώµιο (Cr), νικέλιο (Ni), µόλυβδο (Pb) εν διαπιστώνονται ρύποι Αγωγιµότητα (EC), χλωριόντα (Cl-), θειικά (SO 4 ), νιτρικά (NO 3 ), χρώµιο (Cr), νικέλιο (Ni), µόλυβδο (Pb), αρσενικό (As), αργίλιο (Αl) Τοπικές υπερβάσεις αγωγιµότητας (EC), χλωριόντων (Cl-), νιτρικών (ΝΟ 3 ), νικέλιο (Νi), αργίλιο (Αl) αγωγιµότητας (EC), χλωριόντων (Cl-) καλή καλή κακή καλή καλή Α Π10.Τ1-245

248 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Όνοµα συστήµατος Κωδικός συστήµατος Πόσιµο νερό Α7 Ευπρόσβλητες περιοχές Σχετιζόµενοι ρύποι Κατάσταση συστήµατος Σύστηµα Μαραθώνα (β) GR Σύστηµα Πεντέλης GR Σύστηµα Μεσογαίας GR Σύστηµα Λαυρεωτικής GR Αγωγιµότητα (EC), χλωριόντα (Cl-), θειικά (SO 4 ), νιτρικά (NO 3 ), αµµωνία (ΝΗ 4 ) αργίλιο (Αl) εν παρατηρούνται υπερβάσεις Αγωγιµότητα (EC), χλωριόντα (Cl-), θειικά (SO 4 ), νιτρικά (NO 3 ), νιτρώδη (ΝΗ 2 ), µόλυβδο (Pb), αρσενικό (As) αργίλιο (Αl) Αγωγιµότητα (EC), χλωριόντα (Cl-), θειικά (SO 4 ), νιτρικά (NO 3 ), κακή καλή κακή καλή Σχ.10-1 : Κατάσταση Προστατευόµενων Περιοχών- Υπόγεια ΥΣ Α Π10.Τ1-246

249 11. ΣΥΜΠΕΡΑΣΜΑΤΑ Για την αξιολόγηση της ποιοτικής (χηµικής) κατάστασης των υπόγειων υδατικών συστηµάτων καθορίστηκαν σε εθνικό επίπεδο σύµφωνα µε την ΥΑ οικ1811 (ΦΕΚ /12/2011) ανώτερες αποδεκτές τιµές (ΑΑΤ) και οι οποίες παρουσιάζονται στον Πίνακα Επίσης στην ίδια ΥΑ, προβλέπεται η υιοθέτηση νέων ΑΑΤ σε επίπεδο ΥΥΣ ή οµάδας ΥΥΣ ή λεκάνης απορροής ποταµού στις περιπτώσεις που διαπιστώνονται α) αυξηµένες τιµές λόγω φυσικού υποβάθρου ή β) συσχέτιση ΥΥΣ µε επιφανειακά και χερσαία υδατικά οικοσυστήµατα. Πίνακας 11-1: Εθνικά επιτρεπόµενα όρια παραµέτρων για τα υπόγεια ύδατα (ΑΑΤ) Παράµετροι Μονάδες µέτρησης Επιτρεπόµενα Όρια ph - 6,5-9,5 Αγωγιµότητα (µs/cm) 2500 Αµµωνία (ΝΗ 4 + ) (mg/l) 0,5 Αρσενικό (As) (µg/l) 10 Θειικά (SO 4 ) (mg/l) 250 Κάδµιο (Cd) (µg/l) 5 Μόλυβδος (Pb) (µg/l) 25 Νικέλιο (Ni) (µg/l) 20 Νιτρικά (NO 3 ) (mg/l) 50 Νιτρώδη (ΝΟ 2 -) (mg/l) 0,5 Τετραχλωροαιθένιο (µg/l) 10 Τριχλωροαιθένιο (µg/l) 10 Υδράργυρος (Ηg) (µg/l) 1 Χλώριο (Cl-) (mg/l) 250 Χρώµιο (Cr) (µg/l) 50 Αργίλιο (µg/l) 200 Οι παραπάνω οριζόµενες ανώτερες αποδεκτές τιµές αφορούν τις παραµέτρους που εξετάζονται για τον έλεγχο της χηµικής. Επιπλέον για το µαγνήσιο χρησιµοποιείται ως ενδεικτικό επιτρεπόµενο όριο και όχι θεσµοθετηµένο τα 50 mg/l σύµφωνα µε την ΚΥΑ Α5/288/1986. Σε συστήµατα που διαπιστώθηκαν αυξηµένες τιµές φυσικού υποβάθρου, καθορίστηκαν νέες ΑΑΤ ανά ΥΥΣ, σύµφωνα µε την ανώτερη µέση τιµή συγκέντρωσης φυσικού υποβάθρου και παρουσιάζονται στον Πίνακα Α Π10.Τ1-247

250 Πίνακας 11-2: Υιοθέτηση νέων ΑΑΤ στα υπόγεια ύδατα λόγω φυσικού υποβάθρου Κωδικός ΥΥΣ Ονοµασία ΥΥΣ Παράµετρος Εύρος συγκέντρωσης φυσικού υποβάθρου ΑΑΤ φυσικού υποβάθρου GR Λουτρακίου µαγνήσιο GR υτικών Γερανείων µαγνήσιο GR Κεντρικών Γερανείων - Καλαµακίου µαγνήσιο GR Οινόης αργίλιο Στον Πίνακα 11-3 που ακολουθεί, παρουσιάζεται ο αριθµός των ΥΥΣ του Υ Αττικής, που παρουσιάζουν υπερβάσεις των ΑΑΤ (ανά παράµετρο) και οποίες οφείλονται σε ανθρωπογενείς δραστηριότητες. Πίνακας 11-3: Αριθµός ΥΥΣ µε υπερβάσεις των ΑΑΤ Παράµετρος ΑΑΤ Αριθµός ΥΥΣ µε υπέρβαση της ΑΑΤ ph 6,5-9,5 0 Αγωγιµότητα 2500 (µs/cm) 16 Αµµωνία (ΝΗ 4 + ) 0,5 (mg/l) 1 Αρσενικό (As) 10 (µg/l) 4 Θειικά (SO 4 ) 250 (mg/l) 14 Κάδµιο (Cd) 5 (µg/l) 0 Μόλυβδος (Pb) 25 (µg/l) 6 Νικέλιο (Ni) 20 (µg/l) 7 Νιτρικά (NO 3 ) 50 (mg/l) 16 Νιτρώδη (ΝΟ 2 - ) 0,5 (mg/l) 1 Τετραχλωροαιθένιο Τριχλωροαιθένιο 10 (µg/l) 10 (µg/l) εν υπάρχουν διαθέσιµα στοιχεία µετρήσεων εν υπάρχουν διαθέσιµα στοιχεία µετρήσεων- Υδράργυρος (Ηg) 1 (µg/l) 0 Χλώριο (Cl-) 250 (mg/l) 19 Χρώµιο (Cr) 50 (µg/l) 6 Αργίλιο (Αl) 200 (µg/l) 11 Στο Υ Αττικής υπάρχουν περιπτώσεις συσχέτισης υπόγειων υδατικών συστηµάτων µε επιφανειακά και χερσαία υδατικά οικοσυστήµατα, ωστόσο δεν δύναται να τεκµηριωθεί το µέγεθος της αλληλεπίδρασης και κατά συνέπεια δεν ορίζονται αυστηρότερες ΑΑΤ. Στην περίπτωση αυτή θα πρέπει να διερευνηθεί περαιτέρω το εύρος της επίδρασης των ΥΥΣ στα επιφανειακά και χερσαία οικοσυστήµατα. Α Π10.Τ1-248

251 Στο Υδατικό ιαµέρισµα της Αττικής προσδιορίστηκαν αρχικά εικοσιτέσσερα (24) υπόγεια υδατικά συστήµατα και από αυτά για τα δεκαέξι (16) έγινε περαιτέρω χαρακτηρισµός. Η αξιολόγηση της ποιοτικής (χηµικής) κατάστασης πραγµατοποιήθηκε και για τα (24) υπόγεια υδατικά συστήµατα και βασίστηκε στην επεξεργασία των στοιχείων του ΙΓΜΕ (περίοδος αναφοράς ), του Γενικού Χηµείου του Κράτους (περίοδος αναφοράς ), των δεδοµένων από τη ΕΥΑ Λουτρακίου (περίοδος αναφοράς ) και των βιβλιογραφικών δεδοµένων των περιοχών Ασωπού (περίοδος αναφοράς ) και Μεγάρων (περίοδος αναφοράς 1999). Η αξιολόγηση της ποσοτικής κατάστασης βασίστηκε στην επεξεργασία των στοιχείων του ΙΓΜΕ (περίοδος αναφοράς ), και των δεδοµένων από τη ΕΥΑ Λουτρακίου (περίοδος αναφοράς ). Στον Χάρτη του Σχ που ακολουθεί απεικονίζονται τα υδροσηµεία µετρήσεων στάθµης των υπόγειων συστηµάτων του Υδατικού ιαµερίσµατος της Αττικής. Στον Πίνακα 11-4 παρουσιάζονται τα αποτελέσµατα της ποιοτικής (χηµικής), ποσοτικής κατάστασης και οι διαπιστωθείσες τάσεις των υπόγειων υδατικών συστηµάτων του Υ Αττικής. Καταγράφονται όλες οι διαπιστωθείσες υπερβάσεις των ΑΑΤ για όλες τις παραµέτρους ακόµη και στα ΥΥΣ που τελικά δεν χαρακτηρίστηκαν σε κακή χηµική κατάσταση. Επιπλέον στα ΥΥΣ που χαρακτηρίστηκαν σε κακή χηµική κατάσταση αναφέρεται και η πιθανή αιτία της αστοχίας. Στον Χάρτη του Σχ.11-2 που ακολουθεί απεικονίζεται η ποιοτική (χηµική) κατάσταση των υπόγειων συστηµάτων και των υδροσηµείων που ανήκουν στο Υδατικό ιαµέρισµα της Αττικής. Με κόκκινο παρουσιάζονται τα υπόγεια υδατικά συστήµατα και τα υδροσηµεία που βρίσκονται σε κακή χηµική κατάσταση και µε πράσινο, αυτά που βρίσκονται σε καλή χηµική κατάσταση. Α Π10.Τ1-249

252 κατάστασης των υπογείων υδατικών συστηµάτων Πίνακας 11-4 :Συνολική παρουσίαση της κατάστασης των ΥΥΣ Κωδικός ΥΣ Όνοµα ΥΣ Ποσοτική κατάσταση Τάση Πτώση Στάθµης Χηµική Κατάσταση GR Λουτρακίου ΚΑΛΗ ΟΧΙ ΚΑΛΗ GR GR GR GR υτικών Γερανείων Κεντρικών Γερανείων - Καλαµακίου Ανατολικών Γερανείων - Μαυροβουνίου Μεγάρων Αλεποχωρίου Παράµετροι που υπερβαίνουν ΑΑΤ Α Π10.Τ1-250 Cl-, SO 4, NO 3, Cr, Ni ΑΑΤ που έχουν υπερβληθεί Cl:260, SO 4 :336, Ni: 140 ΝΟ 3 :62-126, Cr:51,5-81,5 Εκτιµήσεις των λόγων αστοχίας ΚΑΛΗ - ΚΑΛΗ ΝΟ 3 ΝΟ 3 :53,4 - ΚΑΛΗ - ΚΑΛΗ εν παρατηρούνται υπερβάσεις ΚΑΚΗ - ΚΑΛΗ Ec, Cl-, SO 4 ΚΑΚΗ ΝΑΙ ΚΑΚΗ Ec, Cl -, SO 4, NO 3, Cr, Ni, Pb, As, Αl GR Πατέρα ΚΑΛΗ - ΚΑΛΗ Εc, Cl- GR Οινόης ΚΑΛΗ ΟΧΙ ΚΑΛΗ GR GR ΒΑ/κής Πάρνηθας Θριασίου Πεδίου ΚΑΛΗ ΝΑΙ ΚΑΛΗ ΚΑΚΗ ΟΧΙ ΚΑΚΗ εν παρατηρούνται υπερβάσεις Ec, Cl-, ΝΟ 3, Νi, Al EC, Cl -, SO 4, NO 3, Cr, Ni, Pb, Εc: , Cl: , SO4: Εc: , Cl: , SO 4 : , ΝΟ 3 :60-299, Cr:91, Ni: 25-32, Pb:30, As:13-33, Al: Εc: , Cl: Εc:2752, Cl:493, ΝΟ 3 :68, Ni: 100, Al:320, 480 Εc: , Cl: , Γεωργία, πτηνοτροφία κτηνοτροφία, υφαλµύρινση Αστική ρύπανση, Τάση αύξησης ρύπων ΟΧΙ ΟΧΙ ΟΧΙ

253 κατάστασης των υπογείων υδατικών συστηµάτων Κωδικός ΥΣ Όνοµα ΥΣ Ποσοτική κατάσταση Τάση Πτώση Στάθµης Χηµική Κατάσταση GR Καπανδριτίου ΚΑΛΗ - ΚΑΛΗ GR Λεκάνης Κηφισού (Λεκανοπεδίου Αθήνας) Παράµετροι που υπερβαίνουν ΑΑΤ ΚΑΛΗ ΟΧΙ ΚΑΚΗ Cl -, NO 3, Al Α Π10.Τ1-251 ΑΑΤ που έχουν υπερβληθεί As, Al SO 4 : , ΝΟ 3 :51-279, Cr:61, Ni: 48, Pb:27-31, As:12, Al: εν υπάρχουν διαθέσιµα στοιχεία µε χηµικές αναλύσεις Cl: , ΝΟ 3 :56-121, Al:490 Εκτιµήσεις των λόγων αστοχίας βιοµηχανική δραστηριότητα, υφαλµύρινση Βιοµηχανική δραστηριότητα, έντονη αστικοποίηση, τοπικά υφαλµύρινση GR Μαραθώνα (α) ΚΑΛΗ - ΚΑΛΗ Ec, Cl- Εc:3369, Cl:782 - Γεωργία µε GR Μαραθώνα (β) ΚΑΚΗ ΝΑΙ ΚΑΚΗ χρήση Εc: , αζωτούχων Ec, Cl - Cl: ,, SO 4, λιπασµάτων και SO NO 3, ΝΗ 4, Al 4 : , υφαλµύρινση ΝΟ 3 :64-260, λόγω NH 4 :0,6, Al:320 υπεραντλήσεω ν GR Πεντέλης ΚΑΛΗ - ΚΑΛΗ GR Μεσογαίας ΚΑΛΗ ΟΧΙ ΚΑΚΗ εν παρατηρούνται υπερβάσεις Ec, Cl -, SO 4, NO 3, ΝΗ 2, Pb, Εc: , Cl: , Αστική ρύπανση, Τάση αύξησης ρύπων - ΟΧΙ ΟΧΙ - ΟΧΙ

254 κατάστασης των υπογείων υδατικών συστηµάτων Κωδικός ΥΣ Όνοµα ΥΣ Ποσοτική κατάσταση Τάση Πτώση Στάθµης Χηµική Κατάσταση Παράµετροι που υπερβαίνουν ΑΑΤ Α Π10.Τ1-252 ΑΑΤ που έχουν υπερβληθεί As, Al SO 4 : , ΝΟ 3 :53-333, NH 2 :0,56, Pb:27,As:11-16, Al: Εκτιµήσεις των λόγων αστοχίας γεωργική και βιοµηχανική δραστηριότητα, υφαλµύρινση στην παράκτια ζώνη GR Υµηττού ΚΑΛΗ - ΚΑΛΗ Cl-, NO 3 Cl:479, ΝΟ 3 : GR Λαυρεωτικής ΚΑΛΗ - ΚΑΛΗ Ec, Cl-, SO 4, NO 3 Εc:5206, Cl: , SO 4 :770, ΝΟ 3 : GR Αναβύσσου ΚΑΛΗ ΝΑΙ ΚΑΛΗ Ec, Cl-, SO 4, NO 3 GR Σαλαµίνας (α) ΚΑΚΗ ΟΧΙ ΚΑΚΗ GR Σαλαµίνας (β) ΚΑΚΗ ΝΑΙ ΚΑΚΗ GR Σαλαµίνας (γ) ΚΑΚΗ ΝΑΙ ΚΑΚΗ Ec, Cl -, SO 4, NO 3, Al Ec, Cl -, SO 4, NO 3, Al Ec, Cl -, SO 4, NO 3, Cr, Ni, Pb, Εc:4317, Cl:919, SO 4 :396, ΝΟ 3 :103 Εc: , Cl: , SO 4 : , ΝΟ 3 :58-186, Al: Εc:4937, Cl: , SO 4 :281, ΝΟ 3 : Al:1000 Εc: , Cl: , Αστική ρύπανση, γεωργική δραστηριότητα, υφαλµύρινση λόγω υπεραντλήσεω ν Αστική ρύπανση, γεωργική δραστηριότητα, υφαλµύρινση λόγω υπεραντλήσεω ν Αστική ρύπανση, Τάση αύξησης ρύπων - ΟΧΙ - ΟΧΙ

255 κατάστασης των υπογείων υδατικών συστηµάτων Κωδικός ΥΣ Όνοµα ΥΣ Ποσοτική κατάσταση Τάση Πτώση Στάθµης Χηµική Κατάσταση GR Αίγινας (α) ΚΑΚΗ ΟΧΙ ΚΑΚΗ GR Αίγινας (β) ΚΑΚΗ ΟΧΙ ΚΑΚΗ Παράµετροι που υπερβαίνουν ΑΑΤ Α Π10.Τ1-253 ΑΑΤ που έχουν υπερβληθεί As SO 4 : , ΝΟ 3 :52-202, Cr:67-250, Ni:41-164, Pb:102, As:12-13, Al: Ec, Cl -, SO 4, NO 3, Cr, Ni, Pb, As, Al Ec, Cl -, SO 4, NO 3, Cr, Ni, Pb Al GR Αίγινας (γ) ΚΑΛΗ ΝΑΙ ΚΑΚΗ Ec, Cl -, SO 4, Al Εc: , Cl: , SO 4 : , ΝΟ 3 :57-141, Ni: , Pb: , As:11-48, Al: Εc: , Cl: , SO 4 : , ΝΟ 3 :73-169, Ni: 22-55, Pb: Al: Εc: , Cl: , SO 4 : , Al: Εκτιµήσεις των λόγων αστοχίας γεωργική δραστηριότητα, υφαλµύρινση λόγω υπεραντλήσεω ν Αστική ρύπανση, γεωργική δραστηριότητα, υφαλµύρινση λόγω υπεραντλήσεω ν Αστική ρύπανση, γεωργική δραστηριότητα, υφαλµύρινση λόγω υπεραντλήσεω ν Αστική ρύπανση, γεωργική δραστηριότητα, υφαλµύρινση λόγω υπεραντλήσεω ν Τάση αύξησης ρύπων ΟΧΙ ΟΧΙ ΟΧΙ

256 κατάστασης των υπογείων υδατικών συστηµάτων Σχ.11-1 : Χάρτης υδροσηµείων µετρήσεων στάθµης του Υδατικού ιαµερίσµατος Αττικής Α Π10.Τ1-254

257 κατάστασης των υπογείων υδατικών συστηµάτων Σχ.11-2 : Χηµική κατάσταση υδροσηµείων και υπόγειων υδατικών συστηµάτων Α Π10.Τ1-255

258 ΜΕΡΟΣ : ΧΑΡΤΕΣ Α Π10.Τ1-256

259

Ταξινόμηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστημάτων

Ταξινόμηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστημάτων Ταξινόμηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστημάτων Για τον χαρακτηρισμό των υπογείων υδατικών συστημάτων (ΥΥΣ) του ΥΔ Αττικής, όσον αφορά στην καλή ή κακή κατάστασή τους,

Διαβάστε περισσότερα

Η ΟΔΗΓΙΑ ΠΛΑΙΣΙΟ ΓΙΑ ΤΟΥΣ ΥΔΑΤΙΚΟΥΣ ΠΟΡΟΥΣ

Η ΟΔΗΓΙΑ ΠΛΑΙΣΙΟ ΓΙΑ ΤΟΥΣ ΥΔΑΤΙΚΟΥΣ ΠΟΡΟΥΣ Η ΟΔΗΓΙΑ ΠΛΑΙΣΙΟ ΓΙΑ ΤΟΥΣ ΥΔΑΤΙΚΟΥΣ ΠΟΡΟΥΣ Η Οδηγία 2000/60/ΕΚ για τη θέσπιση πλαισίου κοινοτικής δράσης στον τομέα της πολιτικής των υδάτων, γνωστή ως Οδηγία Πλαίσιο για τους Υδατικούς Πόρους, η οποία

Διαβάστε περισσότερα

iii. ΠΡΟΓΡΑΜΜΑ ΑΠΑΙΤΟΥΜΕΝΩΝ ΜΕΛΕΤΩΝ

iii. ΠΡΟΓΡΑΜΜΑ ΑΠΑΙΤΟΥΜΕΝΩΝ ΜΕΛΕΤΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Υ.Π.ΕΝ. / Ε.Γ.Υ. ΑΝΤΙΚΕΙΜΕΝΟ: «Κατάρτιση 1 ης Αναθεώρησης Σχεδίων Διαχείρισης Λεκανών Απορροής Ποταμών των 14 Υδατικών Διαμερισμάτων της χώρας, σύμφωνα με τις προδιαγραφές της Οδηγίας

Διαβάστε περισσότερα

Ο ΥΠΟΥΡΓΟΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ, ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ

Ο ΥΠΟΥΡΓΟΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ, ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ, ΕΝΕΡΓΕΙΑΣ & ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ Πληροφ.: Σ. Τασόγλου Τηλ.: 210 6931272 Δ/νση: Ιατρίδου 2 & Κηφισίας 124, 11526 Αθήνα Αθήνα, 22/12/2011

Διαβάστε περισσότερα

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 1

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 1 των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 1 ΚΑΘΟΡΙΣΜΟΣ των ΚΑΙ ΚΑΤΑΓΡΑΦΗ Λεκανών ΑΡΜΟΔΙΩΝ Απορροής ΑΡΧΩΝ Ποταμών ΚΑΙ ΠΡΟΣΔΙΟΡΙΣΜΟΣ του ΠΕΡΙΟΧΗΣ Υδατικού ΑΣΚΗΣΗΣ Διαμερίσματος

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 16 ΑΞΙΟΛΟΓΗΣΗ ΤΩΝ των ΠΡΟΤΕΙΝΟΜΕΝΩΝ Λεκανών Απορροής ΜΕΤΡΩΝ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ Ποταμών του ΤΗΣ ΑΝΑΛΥΣΗΣ Υδατικού ΤΟΥΣ Διαμερίσματος

Διαβάστε περισσότερα

ΤΑΞΙΝΟΜΗΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ

ΤΑΞΙΝΟΜΗΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΤΑΞΙΝΟΜΗΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ H Οδηγία 2006/118/ΕΚ ορίζει τα υπόγεια ύδατα ως πολύτιμο φυσικό πόρο, που θα πρέπει να προστατεύεται από την υποβάθμιση και τη ρύπανση. Το γεγονός αυτό είναι ιδιαίτερα

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος ΤΕΥΧΟΣ 12 ΚΑΤΑΛΟΓΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΩΝ των Λεκανών Απορροής ΚΑΙ ΝΕΩΝ ΕΡΓΩΝ/ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ/ Ποταμών του Υδατικού ΤΡΟΠΟΠΟΙΗΣΕΩΝ, Διαμερίσματος ΜΕ ΤΑ

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 13 ΠΡΟΓΡΑΜΜΑ των ΒΑΣΙΚΩΝ Λεκανών ΚΑΙ ΣΥΜΠΛΗΡΩΜΑΤΙΚΩΝ Απορροής Ποταμών ΜΕΤΡΩΝ ΓΙΑ ΤΗΝ του Υδατικού ΠΡΟΣΤΑΣΙΑ ΚΑΙ Διαμερίσματος ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής ΤΕΥΧΟΣ 12 ΚΑΤΑΛΟΓΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΩΝ των Λεκανών Απορροής ΚΑΙ ΝΕΩΝ ΕΡΓΩΝ/ΔΡΑΣΤΗΡΙΟΤΗΤΩΝ/ Ποταμών του Υδατικού ΤΡΟΠΟΠΟΙΗΣΕΩΝ, Διαμερίσματος

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 11 ΚΑΘΟΡΙΣΜΟΣ ΤΩΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΣΤΟΧΩΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ των Λεκανών Απορροής Ποταμών του Υδατικού ΤΩΝ ΕΞΑΙΡΕΣΕΩΝ

Διαβάστε περισσότερα

1 η ΑΝΑΘΕΩΡΗΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής (EL06)

1 η ΑΝΑΘΕΩΡΗΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής (EL06) 1 η ΑΝΑΘΕΩΡΗΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής (EL06) Ενδιάμεση Φάση: 1 Παραδοτέο: 7 Χαρακτηρισμός και αξιολογηση/ταξινόμηση της κατάστασης των υπόγειων

Διαβάστε περισσότερα

Τεύχη και Σχέδια που συνοδεύουν την παρούσα. 1 Τεχνική Έκθεση Β Π02-Τ.1

Τεύχη και Σχέδια που συνοδεύουν την παρούσα. 1 Τεχνική Έκθεση Β Π02-Τ.1 Τεύχη και Σχέδια που συνοδεύουν την παρούσα Α/Α Τίτλος Κλίμακα Αριθμός Τεύχους/ Σχεδίου ΤΕΥΧΗ 1 Τεχνική Έκθεση Β Π02-Τ.1 Β Π02.Τ1-1 ΠΕΡΙΕΧΟΜΕΝΑ ΜΕΡΟΣ Α: ΓΕΝΙΚΑ ΕΙΣΑΓΩΓΙΚΑ ΣΤΟΙΧΕΙΑ... 5 1. ΟΔΗΓΙΑ 2000/60/ΕΚ...

Διαβάστε περισσότερα

ΥΨΗΛΗ ΚΑΛΗ ΜΕΤΡΙΑ ΕΛΛΙΠΗΣ ΚΑΚΗ

ΥΨΗΛΗ ΚΑΛΗ ΜΕΤΡΙΑ ΕΛΛΙΠΗΣ ΚΑΚΗ ΠΡΟΣΥΝΕΔΡΙΑΚΗ HELECO ΠΕΡΙΦΕΡΕΙΑΚΟ ΤΜΗΜΑ ΗΠΕΙΡΟΥ ΤΕΕ Σχεδιασμός και εφαρμογή συστήματος παρακολούθησης ποιότητας επιφανειακών και υπόγειων νερών, σύμφωνα με τις Οδηγίες της Ε.Ε. Σπύρος Παπαγρηγορίου Μελετητής,

Διαβάστε περισσότερα

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΑΝΑΤΟΛΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL03)

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΑΝΑΤΟΛΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL03) ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΑΝΑΤΟΛΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL03) Εκτίμηση ποιοτικής ς ΥΥΣ Με βάση το άρθρο 3 της υπουργικής απόφασης ΥΑ/Αρ.Οικ.1811/ΦΕΚ3322/Β /30.12.2011 σε εφαρμογή της

Διαβάστε περισσότερα

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΒΟΡΕΙΑΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL02)

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΒΟΡΕΙΑΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL02) ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΒΟΡΕΙΑΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL02) Εκτίμηση ποιοτικής ς ΥΥΣ Με βάση το άρθρο 3 της υπουργικής απόφασης ΥΑ/Αρ.Οικ.1811/ΦΕΚ3322/Β /30.12.2011 σε εφαρμογή της παραγράφου

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 7 ΟΡΙΣΤΙΚΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ των Λεκανών ΤΩΝ Απορροής ΙΔΙΑΙΤΕΡΩΣ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ Ποταμών ΚΑΙ του Υδατικού ΤΕΧΝΗΤΩΝ

Διαβάστε περισσότερα

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΔΥΤΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL01)

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΔΥΤΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL01) ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΓΙΑ ΤΟ ΥΔ ΔΥΤΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (EL01) Εκτίμηση ποιοτικής ς ΥΥΣ Με βάση το άρθρο 3 της υπουργικής απόφασης ΥΑ/Αρ.Οικ.1811/ΦΕΚ3322/Β /30.12.2011 σε εφαρμογή της παραγράφου

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 14 ΕΚΘΕΣΗ ΕΦΑΡΜΟΓΗΣ των Λεκανών ΤΗΣ ΟΔΗΓΙΑΣ Απορροής 2006/118/ΕΚ Ποταμών ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ του Υδατικού ΠΡΟΣΤΑΣΙΑ

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου

του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 2 ΜΗΤΡΩΟ ΠΡΟΣΤΑΤΕΥΟΜΕΝΩΝ των Λεκανών Απορροής ΠΕΡΙΟΧΩΝ (ΠΑΡΑΔΟΤΕΟ Ποταμών 2 Α Φάσης) του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 7 ΟΡΙΣΤΙΚΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ των Λεκανών ΤΩΝ Απορροής ΙΔΙΑΙΤΕΡΩΣ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ Ποταμών ΚΑΙ του Υδατικού ΤΕΧΝΗΤΩΝ ΥΔΑΤΙΚΩΝ Διαμερίσματος

Διαβάστε περισσότερα

των Λεκανών Απορροής Ποταμών ΠΑΡΑΡΤΗΜΑ Α14 ΕΚΘΕΣΗ ΕΦΑΡΜΟΓΗΣ ΤΗΣ ΟΔΗΓΙΑΣ 2006/118/ΕΚ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ των Λεκανών Απορροής Ποταμών

των Λεκανών Απορροής Ποταμών ΠΑΡΑΡΤΗΜΑ Α14 ΕΚΘΕΣΗ ΕΦΑΡΜΟΓΗΣ ΤΗΣ ΟΔΗΓΙΑΣ 2006/118/ΕΚ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ των Λεκανών Απορροής Ποταμών των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Μακεδονίας ΠΑΡΑΡΤΗΜΑ Α14 ΕΚΘΕΣΗ ΕΦΑΡΜΟΓΗΣ ΤΗΣ ΟΔΗΓΙΑΣ 2006/118/ΕΚ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ των Λεκανών Απορροής Ποταμών ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΥΠΟΓΕΙΩΝ ΥΔΑΤΩΝ

Διαβάστε περισσότερα

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 1

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 1 των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 1 ΚΑΘΟΡΙΣΜΟΣ των ΚΑΙ ΚΑΤΑΓΡΑΦΗ Λεκανών ΑΡΜΟΔΙΩΝ Απορροής ΑΡΧΩΝ Ποταμών ΚΑΙ ΠΡΟΣΔΙΟΡΙΣΜΟΣ του ΠΕΡΙΟΧΗΣ Υδατικού

Διαβάστε περισσότερα

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 6

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 6 των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 6 ΤΥΠΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ των Λεκανών ΣΥΝΘΗΚΕΣ Απορροής ΑΝΑΦΟΡΑΣ Ποταμών ΓΙΑ ΤΟΥΣ ΤΥΠΟΥΣ του ΕΠΙΦΑΝΕΙΑΚΩΝ Υδατικού Διαμερίσματος ΥΔΑΤΙΚΩΝ

Διαβάστε περισσότερα

ΠΡΟΣΤΑΣΙΑ ΚΑΙ ΒΙΩΣΙΜΗ ΔΙΑΧΕΙΡΙΣΗ ΤΩΝ ΥΔΑΤΩΝ. Αγγελική Καλλία Αντωνίου Δρ. Νομικής, Δικηγόρος, info@kallialaw.gr

ΠΡΟΣΤΑΣΙΑ ΚΑΙ ΒΙΩΣΙΜΗ ΔΙΑΧΕΙΡΙΣΗ ΤΩΝ ΥΔΑΤΩΝ. Αγγελική Καλλία Αντωνίου Δρ. Νομικής, Δικηγόρος, info@kallialaw.gr ΠΡΟΣΤΑΣΙΑ ΚΑΙ ΒΙΩΣΙΜΗ ΔΙΑΧΕΙΡΙΣΗ ΤΩΝ ΥΔΑΤΩΝ Αγγελική Καλλία Αντωνίου Δρ. Νομικής, Δικηγόρος, info@kallialaw.gr 7 ο Πρόγραμμα Δράσης της Ε. Επιτροπής 2014-2020 ΖΟΥΜΕ ΜΕ ΕΥΗΜΕΡΙΑ ΜΕΣΑ ΣΤΑ ΟΡΙΑ ΤΟΥ ΠΛΑΝΗΤΗ

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 4 ΠΡΟΚΑΤΑΡΚΤΙΚΗ των ΑΝΑΛΥΣΗ Λεκανών ΕΝΑΛΛΑΚΤΙΚΩΝ Απορροής ΠΡΟΤΑΣΕΩΝ Ποταμών ΕΥΕΛΙΚΤΗΣ του ΤΙΜΟΛΟΓΙΑΚΗΣ Υδατικού ΠΟΛΙΤΙΚΗΣ Διαμερίσματος

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 8 ΑΝΑΛΥΣΗ ΑΝΘΡΩΠΟΓΕΝΩΝ των Λεκανών ΠΙΕΣΕΩΝ Απορροής ΚΑΙ ΤΩΝ Ποταμών ΕΠΙΠΤΩΣΕΩΝ ΤΟΥΣ ΣΤΑ του Υδατικού ΕΠΙΦΑΝΕΙΑΚΑ Διαμερίσματος ΚΑΙ

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου

του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 2 ΜΗΤΡΩΟ ΠΡΟΣΤΑΤΕΥΟΜΕΝΩΝ των Λεκανών Απορροής ΠΕΡΙΟΧΩΝ (ΠΑΡΑΔΟΤΕΟ Ποταμών 2 Α Φάσης) του Υδατικού Διαμερίσματος

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 11 ΚΑΘΟΡΙΣΜΟΣ ΤΩΝ ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ ΣΤΟΧΩΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ των Λεκανών Απορροής Ποταμών του Υδατικού ΤΩΝ ΕΞΑΙΡΕΣΕΩΝ Διαμερίσματος

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 9 ΑΞΙΟΛΟΓΗΣΗ ΚΑΙ ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΠΟΙΟΤΙΚΗΣ (ΟΙΚΟΛΟΓΙΚΗΣ ΚΑΙ ΧΗΜΙΚΗΣ) των Λεκανών Απορροής Ποταμών του Υδατικού ΚΑΤΑΣΤΑΣΗΣ Διαμερίσματος

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 5 ΧΑΡΑΚΤΗΡΙΣΜΟΣ των ΚΑΙ Λεκανών ΤΥΠΟΛΟΓΙΑ ΕΠΙΦΑΝΕΙΑΚΩΝ Απορροής Ποταμών ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ του ΚΑΙ ΑΡΧΙΚΟΣ Υδατικού ΚΑΙ ΠΕΡΑΙΤΕΡΩ

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Θράκης

του Υδατικού Διαμερίσματος Θράκης των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Θράκης ΠΑΡΑΡΤΗΜΑ Α14 EΚΘΕΣΗ ΕΦΑΡΜΟΓΗΣ των Λεκανών ΤΗΣ ΟΔΗΓΙΑΣ Απορροής 2006/118/ΕΚ Ποταμών ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΥΠΟΓΕΙΩΝ ΥΔΑΤΩΝ ΑΠΟ ΤΗ ΡΥΠΑΝΣΗ

Διαβάστε περισσότερα

Αττικής GR06. Σχέδιο Διαχείρισης των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Α ΦΑΣΗ ΠΑΡΑΔΟΤΕΟ 6

Αττικής GR06. Σχέδιο Διαχείρισης των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Α ΦΑΣΗ ΠΑΡΑΔΟΤΕΟ 6 ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ & ΑΝΑΠΤΥΞΗΣ Σχέδιο Διαχείρισης των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Κατάρτιση Σχεδίων Διαχείρισης των Λεκανών Απορροής Ποταμών των Υδατικών

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ

ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ ΤΜΗΜΑ Ι. Αναθέτουσα Αρχή ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ Η /νση Υποστήριξης και Ανάπτυξης της Κ.Υ.Υ. του ΥΠΕΚΑ προκηρύσσει διαγωνισµό µε ανοιχτή διαδικασία σύµφωνα µε το άρθρο 7 του Ν 3316/05

Διαβάστε περισσότερα

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ. Εκτίμηση χημικής κατάστασης των υπόγειων υδατικών συστημάτων

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ. Εκτίμηση χημικής κατάστασης των υπόγειων υδατικών συστημάτων ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Εκτίμηση χημικής ς των υπόγειων υδατικών συστημάτων Με την Υπουργική Απόφαση 1811/2011 (ΦΕΚ 3322 Β /2011) καθορίζονται οι ανώτερες αποδεκτές για τη συγκέντρωση συγκεκριμένων,

Διαβάστε περισσότερα

Νομοθεσία για τη Διαχείριση των Υδατικών Πόρων

Νομοθεσία για τη Διαχείριση των Υδατικών Πόρων ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΝΕΡΓΕΙΑΣ & ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ Νομοθεσία για τη Διαχείριση των Υδατικών Πόρων Υπουργείο Π.Ε.Κ.Α., Ειδική Γραμματεία Υδάτων Αθήνα, Μάιος 2012 ΠΕΡΙΕΧΟΜΕΝΑ

Διαβάστε περισσότερα

Ταξινόμηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστημάτων

Ταξινόμηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστημάτων Ταξινόμηση της ποιοτικής και ποσοτικής κατάστασης των υπόγειων υδατικών συστημάτων Για τον χαρακτηρισμό των υπογείων υδατικών συστημάτων (ΥΥΣ) του ΥΔ Ανατολικής Στερεάς Ελλάδας, όσον αφορά στην καλή ή

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ

ΥΠΟΥΡΓΕΙΟ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΚΛΙΜΑΤΙΚΗΣ ΑΛΛΑΓΗΣ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ ΠΟΙΙΟΤΗΤΑ ΕΠΙΙΦΑΝΕΙΙΑΚΩΝ ΚΑΙΙ ΥΠΟΓΕΙΙΩΝ ΥΔΑΤΩΝ ΤΗΣ ΧΩΡΑΣ Π ΕΕ ΡΡ ΙΙ ΙΟΟ ΔΔ ΟΟ ΣΣ Α ΝΝ ΑΑΦ ΟΟ ΡΡ ΑΑ ΣΣ : 8 ΦΕΒΡΟΥΑΡΙΟΣ 212 (2 η έκδοση) ΕΚΤΕΛΕΣΤΙΚΗ ΠΕΡΙΛΗΨΗ 1 Η τεχνική έκθεση με τίτλο «: περίοδος αναφοράς

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής

του Υδατικού Διαμερίσματος Αττικής των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΧΟΣ 3 ΟΙΚΟΝΟΜΙΚΗ ΑΝΑΛΥΣΗ των Λεκανών ΤΩΝ ΧΡΗΣΕΩΝ Απορροής ΥΔΑΤΟΣ Ποταμών ΚΑΙ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΟΥ του ΥΦΙΣΤΑΜΕΝΟΥ Υδατικού ΒΑΘΜΟΥ Διαμερίσματος

Διαβάστε περισσότερα

ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ Δημοσίευση στο συμπλήρωμα της Επίσημης Εφημερίδας της Ευρωπαϊκής Ένωσης 2, rue Mercier, L-2985 Luxembourg Φαξ: (352)

ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ Δημοσίευση στο συμπλήρωμα της Επίσημης Εφημερίδας της Ευρωπαϊκής Ένωσης 2, rue Mercier, L-2985 Luxembourg Φαξ: (352) ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ Δημοσίευση στο συμπλήρωμα της Επίσημης Εφημερίδας της Ευρωπαϊκής Ένωσης 2, rue Mercier, L-2985 Luxembourg Φαξ: (352) 29 29 42 670 Πληροφορίες και ηλεκτρονικά έντυπα: mp-ojs@opoce.cec.eu.int

Διαβάστε περισσότερα

Διαχείριση Υδατικών Πόρων

Διαχείριση Υδατικών Πόρων ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 2 : Νομικό πλαίσιο Ευαγγελίδης Χρήστος Τμήμα Αγρονόμων & Τοπογράφων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται

Διαβάστε περισσότερα

ΑΠΟΚΕΝΤΡΩΜΕΝΗ ΔΙΟΙΚΗΣΗ ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ ΔΙΕΥΘΥΝΣΗ ΥΔΑΤΩΝ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ

ΑΠΟΚΕΝΤΡΩΜΕΝΗ ΔΙΟΙΚΗΣΗ ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ ΔΙΕΥΘΥΝΣΗ ΥΔΑΤΩΝ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ ΑΠΟΚΕΝΤΡΩΜΕΝΗ ΔΙΟΙΚΗΣΗ ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ ΔΙΕΥΘΥΝΣΗ ΥΔΑΤΩΝ ΚΕΝΤΡΙΚΗΣ ΜΑΚΕΔΟΝΙΑΣ Περιεχόμενα 1.Αναφορά στο θεσμικό πλαίσιο των υδάτων 2.Εθνικές πολιτικές : Εθνικό πρόγραμμα, Σχέδια Διαχείρισης λεκανών απορροής

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 4 ΠΡΟΚΑΤΑΡΚΤΙΚΗ των ΑΝΑΛΥΣΗ Λεκανών ΕΝΑΛΛΑΚΤΙΚΩΝ Απορροής ΠΡΟΤΑΣΕΩΝ Ποταμών ΕΥΕΛΙΚΤΗΣ του ΤΙΜΟΛΟΓΙΑΚΗΣ Υδατικού

Διαβάστε περισσότερα

Εκμετάλλευση και Προστασία των Υπόγειων Υδατικών Πόρων

Εκμετάλλευση και Προστασία των Υπόγειων Υδατικών Πόρων ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Εκμετάλλευση και Προστασία των Υπόγειων Υδατικών Πόρων Ενότητα 2: Θέσπιση πλαισίου Κοινοτικής δράσης στον τομέα της Πολιτικής των Υδάτων

Διαβάστε περισσότερα

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ. Εκτίμηση χημικής κατάστασης των υπόγειων υδατικών συστημάτων

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ. Εκτίμηση χημικής κατάστασης των υπόγειων υδατικών συστημάτων ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Εκτίμηση χημικής ς των υπόγειων υδατικών συστημάτων Με την Υπουργική Απόφαση 1811/2011 (ΦΕΚ 3322 Β /2011) καθορίζονται οι ανώτερες αποδεκτές για τη συγκέντρωση συγκεκριμένων,

Διαβάστε περισσότερα

Ανατολικής Στερεάς Ελλάδας GR07

Ανατολικής Στερεάς Ελλάδας GR07 ΕΙ ΙΚΗ ΓΡΑΜΜΑΤΕΙΑ Υ ΑΤΩΝ ΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ & ΑΝΑΠΤΥΞΗΣ Σχέδιο ιαχείρισης των Λεκανών Απορροής Ποταµών του Υδατικού ιαµερίσµατος Ανατολικής Στερεάς Ελλάδας GR07 Κατάρτιση Σχεδίων ιαχείρισης των Λεκανών

Διαβάστε περισσότερα

Υδατικό Διαμέρισμα Θεσσαλίας. Υπόγεια Υδατικά Συστήματα Υδατικού Διαμερίσματος Θεσσαλίας

Υδατικό Διαμέρισμα Θεσσαλίας. Υπόγεια Υδατικά Συστήματα Υδατικού Διαμερίσματος Θεσσαλίας Υδατικό Διαμέρισμα Θεσσαλίας - Σημαντικά Θέματα Διαχείρισης Νερού - Μέτρα Οργάνωσης της Διαβούλευσης Υπόγεια Υδατικά Συστήματα Υδατικού Διαμερίσματος Θεσσαλίας Κ/ΞΙΑ Διαχείρισης Υδάτων Θεσσαλίας, Ηπείρου

Διαβάστε περισσότερα

Προστατεύει το. υδάτινο περιβάλλον. Αλλάζει τη. ζωή μας. www.ypeka.gr. www.epperaa.gr

Προστατεύει το. υδάτινο περιβάλλον. Αλλάζει τη. ζωή μας. www.ypeka.gr. www.epperaa.gr Προστατεύει το υδάτινο περιβάλλον Αλλάζει τη ζωή μας www.epperaa.gr www.ypeka.gr Το ΕΠΠΕΡΑΑ προστατεύει το Υδάτινο περιβάλλον βελτιώνει την Ποιότητα της Ζωής μας Ε.Π. «Περιβάλλον και Αειφόρος Ανάπτυξη»

Διαβάστε περισσότερα

ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ

ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Πρωτοποριακό στοιχείο της Οδηγίας 2000/60/ΕΚ είναι ότι η ποιότητα των επιφανειακών υδάτων δεν εκτιμάται με βάση μόνο τα αποτελέσματα των χημικών

Διαβάστε περισσότερα

ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ

ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ ΤΑΞΙΝΟΜΗΣΗ ΤΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΩΝ ΕΠΙΦΑΝΕΙΑΚΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Πρωτοποριακό στοιχείο της Οδηγίας 2000/60/ΕΚ είναι ότι η ποιότητα των επιφανειακών υδάτων δεν εκτιμάται με βάση μόνο τα αποτελέσματα των χημικών

Διαβάστε περισσότερα

Ανατολικής Στερεάς Ελλάδας GR07

Ανατολικής Στερεάς Ελλάδας GR07 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ & ΑΝΑΠΤΥΞΗΣ Σχέδιο ιαχείρισης των Λεκανών Απορροής Ποταµών του Υδατικού ιαµερίσµατος Κατάρτιση Σχεδίων Διαχείρισης των Λεκανών Απορροής

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 3 ΟΙΚΟΝΟΜΙΚΗ ΑΝΑΛΥΣΗ των Λεκανών ΤΩΝ ΧΡΗΣΕΩΝ Απορροής ΥΔΑΤΟΣ Ποταμών ΚΑΙ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΟΥ του ΥΦΙΣΤΑΜΕΝΟΥ Υδατικού

Διαβάστε περισσότερα

Μητρώο Προστατευόμενων Περιοχών

Μητρώο Προστατευόμενων Περιοχών Μητρώο Προστατευόμενων Περιοχών Το μητρώο των προστατευόμενων περιοχών σύμφωνα με τα οριζόμενα, που περιγράφεται στο Άρθρο 6 της Οδηγίας 2000/60/ΕΚ, περιλαμβάνει τις ακόλουθες κατηγορίες (Παράρτημα IV

Διαβάστε περισσότερα

Χρηματοδότηση Δράσεων και Έργων για τα Ύδατα ως Εργαλείο Ολοκλήρωσης μιας Εθνικής Πολιτικής για το Νερό Η περίπτωση της Κορινθίας και της Αχαίας

Χρηματοδότηση Δράσεων και Έργων για τα Ύδατα ως Εργαλείο Ολοκλήρωσης μιας Εθνικής Πολιτικής για το Νερό Η περίπτωση της Κορινθίας και της Αχαίας Ειδική Γραμματεία Υδάτων Υπουργείο Π.Ε.Κ.Α. Χρηματοδότηση Δράσεων και Έργων για τα Ύδατα ως Εργαλείο Ολοκλήρωσης μιας Εθνικής Πολιτικής για το Νερό Η περίπτωση της Κορινθίας και της Αχαίας Κωνσταντίνα

Διαβάστε περισσότερα

Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία

Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία Αγγελική Καλλία Δρ. Νομικής Δικηγόρος Καθηγήτρια στο ΕΚΔΔΑ Δομή Εισήγησης 1. Αρχές Διαχείρισης Ποταμών 2. Ενωσιακό Νομικό Πλαίσιο 3.

Διαβάστε περισσότερα

ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΑΣ ΔΙΑΧΕΙΡΙΣΗΣ ΠΡΟΓΡΑΜΜΑΤΩΝ ΕΤΠΑ, ΤΣ ΚΑΙ ΕΚΤ

ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΑΣ ΔΙΑΧΕΙΡΙΣΗΣ ΠΡΟΓΡΑΜΜΑΤΩΝ ΕΤΠΑ, ΤΣ ΚΑΙ ΕΚΤ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ ΚΑΙ ΕΠΕΝΔΥΣΕΩΝ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΠΡΟΓΡΑΜΜΑΤΩΝ ΤΑΜΕΙΟΥ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΑΝΑΠΤΥΞΗΣ, ΤΑΜΕΙΟΥ ΣΥΝΟΧΗΣ ΚΑΙ ΚΟΙΝΩΝΙΚΟΥ ΤΑΜΕΙΟΥ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ

Διαβάστε περισσότερα

Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία

Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία Αγγελική Καλλία Δρ. Νομικής Δικηγόρος Καθηγήτρια στο ΕΚΔΔΑ 1. Αρχές Διαχείρισης Ποταμών 2. Ενωσιακό Νομικό Πλαίσιο 3. Εθνικό Νομικό

Διαβάστε περισσότερα

ΕΚΘΕΣΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ

ΕΚΘΕΣΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ EL EL EL ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ Βρυξέλλες, 5.3.2010 E(2010) 1096 τελικό ΕΚΘΕΣΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ σύµφωνα µε το άρθρο 3 παράγραφος 7 της οδηγίας 2006/118/EΚ περί υπογείων υδάτων, µε αντικείµενο τον καθορισµό ανώτερων

Διαβάστε περισσότερα

Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία

Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία Η Διαχείριση των Ποταμών σύμφωνα με την Εθνική και Ενωσιακή Νομοθεσία Αγγελική Καλλία Δρ. Νομικής Δικηγόρος Καθηγήτρια στο ΕΚΔΔΑ Δομή Εισήγησης 1. Αρχές Διαχείρισης Ποταμών 2. Ενωσιακό Νομικό Πλαίσιο 3.

Διαβάστε περισσότερα

σύνολο της απορροής, μέσω διαδοχικών ρευμάτων, ποταμών, λιμνών και παροχετεύεται στη θάλασσα με ενιαίο στόμιο ποταμού, εκβολές ή δέλτα.

σύνολο της απορροής, μέσω διαδοχικών ρευμάτων, ποταμών, λιμνών και παροχετεύεται στη θάλασσα με ενιαίο στόμιο ποταμού, εκβολές ή δέλτα. ΕΙΣΑΓΩΓΗ Η ΟΔΗΓΙΑ ΠΛΑΙΣΙΟ ΓΙΑ ΤΑ ΝΕΡΑ Η Οδηγία Πλαίσιο για τα νερά ή αλλιώς Οδηγία 2000/60/ΕΚ, οποία τέθηκε σε ισχύ στις 22 Δεκεμβρίου 2000, προτείνει νέους, αποτελεσματικότερους τρόπους προστασίας του

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 19 ΕΚΘΕΣΗ των ΑΞΙΟΛΟΓΗΣΗΣ Λεκανών ΑΠΟΤΕΛΕΣΜΑΤΩΝ Απορροής Ποταμών ΔΙΑΒΟΥΛΕΥΣΗΣ του Υδατικού Διαμερίσματος (ΠΑΡΑΔΟΤΕΟ

Διαβάστε περισσότερα

Στρατηγική Μελέτη Περιβαλλοντικών Επιπτώσεων της 1 ης Αναθεώρησης του Σχεδίου Διαχείρισης του ΥΔ Θεσσαλίας

Στρατηγική Μελέτη Περιβαλλοντικών Επιπτώσεων της 1 ης Αναθεώρησης του Σχεδίου Διαχείρισης του ΥΔ Θεσσαλίας 1 η Αναθεώρηση Σχεδίου Διαχείρισης Λεκανών Απορροής Ποταμών του ΥΔ Θεσσαλίας (EL08) Διαβούλευση επί της Στρατηγικής Μελέτης Περιβαλλοντικών Επιπτώσεων Στρατηγική Μελέτη Περιβαλλοντικών Επιπτώσεων της 1

Διαβάστε περισσότερα

ΕΘΝΙΚΟ ΚΑΙ ΕΥΡΩΠΑΪΚΟ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ. Αγγελική Καλλία Αντωνίου Δρ. Νομικής, Δικηγόρος,

ΕΘΝΙΚΟ ΚΑΙ ΕΥΡΩΠΑΪΚΟ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ. Αγγελική Καλλία Αντωνίου Δρ. Νομικής, Δικηγόρος, ΕΘΝΙΚΟ ΚΑΙ ΕΥΡΩΠΑΪΚΟ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ Αγγελική Καλλία Αντωνίου Δρ. Νομικής, Δικηγόρος, info@kallialaw.gr Δομή ομιλίας 1. 7 ο Πρόγραμμα δράσης της Ε. Επιτροπής 2. Ευρωπαϊκό Θεσμικό

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 13 ΠΡΟΓΡΑΜΜΑ ΒΑΣΙΚΩΝ των Λεκανών ΚΑΙ ΣΥΜΠΛΗΡΩΜΑΤΙΚΩΝ Απορροής ΜΕΤΡΩΝ Ποταμών ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ του Υδατικού Διαμερίσματος

Διαβάστε περισσότερα

Επιφανειακά και υπόγεια υδατικά συστήματα

Επιφανειακά και υπόγεια υδατικά συστήματα Επιφανειακά και υπόγεια υδατικά συστήματα Επιφανειακά Υδατικά Συστήματα Σύμφωνα με την Οδηγία 2000/60/ΕΚ (Άρθρο 2, παρ. 1) ο χαρακτηρισμός και καθορισμός των επιφανειακών υδάτων στοχεύει αρχικά στην αναγνώριση

Διαβάστε περισσότερα

ΚΑΤΑΡΤΙΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ ΤΩΝ ΛΕΚΑΝΩΝ ΑΠΟΡΡΟΗΣ ΠΟΤΑΜΩΝ ΥΔΑΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΑΝΑΤΟΛΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ

ΚΑΤΑΡΤΙΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ ΤΩΝ ΛΕΚΑΝΩΝ ΑΠΟΡΡΟΗΣ ΠΟΤΑΜΩΝ ΥΔΑΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΑΝΑΤΟΛΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΚΑΤΑΡΤΙΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ ΤΩΝ ΛΕΚΑΝΩΝ ΑΠΟΡΡΟΗΣ ΠΟΤΑΜΩΝ ΥΔΑΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΑΝΑΤΟΛΙΚΗΣ ΠΕΛΟΠΟΝΝΗΣΟΥ ΣΥΜΦΩΝΑ ΜΕ ΤΙΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΤΗΣ ΟΔΗΓΙΑΣ 2000/60/ΕΚ, ΚΑΤ ΕΦΑΡΜΟΓΗ ΤΟΥ Ν.3199/2003

Διαβάστε περισσότερα

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 6

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 6 των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 6 ΤΥΠΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ των Λεκανών ΣΥΝΘΗΚΕΣ Απορροής ΑΝΑΦΟΡΑΣ Ποταμών ΓΙΑ ΤΟΥΣ ΤΥΠΟΥΣ του ΕΠΙΦΑΝΕΙΑΚΩΝ Υδατικού

Διαβάστε περισσότερα

ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΜΕΙΖΟΝΟΣ ΠΕΡΙΟΧΗΣΒΟΛΟΥ

ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΜΕΙΖΟΝΟΣ ΠΕΡΙΟΧΗΣΒΟΛΟΥ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΜΕΙΖΟΝΟΣ ΠΕΡΙΟΧΗΣΒΟΛΟΥ (Δ.Ε.Υ.Α.Μ.Β.).) ΔΙΑΧΕΙΡΙΣΗ ΥΔΑΤΙΚΩΝ ΠΟΡΩΝ ΓΙΑ ΤΗΝ ΚΑΛΥΨΗ ΤΩΝ ΜΕΛΛΟΝΤΙΚΩΝ ΑΝΑΓΚΩΝ ΤΟΥ ΔΗΜΟΥ ΒΟΛΟΥ ΓΙΩΡΓΟΣ ΚΟΜΝΗΝΑΚΗΣ Δ/ΝΤΗΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ

Διαβάστε περισσότερα

Υ.Π.Ε.ΚΑ. Ειδική Γραμματεία Κεντρικής Υπηρεσίας Υδάτων (Κ.Υ.Υ.) Ποιοτική Οργάνωση-Αρμοδιότητες-Δράσεις. περιβάλλοντος

Υ.Π.Ε.ΚΑ. Ειδική Γραμματεία Κεντρικής Υπηρεσίας Υδάτων (Κ.Υ.Υ.) Ποιοτική Οργάνωση-Αρμοδιότητες-Δράσεις. περιβάλλοντος Υ.Π.Ε.ΚΑ Ειδική Γραμματεία Κεντρικής Υπηρεσίας Υδάτων (Κ.Υ.Υ.) Ποιοτική Οργάνωση-Αρμοδιότητες-Δράσεις κατάσταση υδάτινου περιβάλλοντος ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΚΕΝΤΡΙΚΗΣ ΥΠΗΡΕΣΙΑΣ ΥΔΑΤΩΝ Αρμοδιότητες Συντονισμός

Διαβάστε περισσότερα

εφαρμογή του θεσμικού πλαισίου για την

εφαρμογή του θεσμικού πλαισίου για την Αναγκαίες Μελέτες Υποβάθρου για την εφαρμογή του θεσμικού πλαισίου για την Περιβαλλοντική Ευθύνη Σπύρος Παπαγρηγορίου, α αγρηγορ ου, Π.Μ. Μέλος ΜΕΠΑΑ/ ΤΕΕ 30 IOYNIOY 2010 Πλαίσιο Περιβαλλοντικής Ευθύνης

Διαβάστε περισσότερα

Η ΠΟΙΟΤΙΚΗ ΙΑΣΤΑΣΗ ΤΟΥ ΘΕΣΜΙΚΟΥ ΠΛΑΙΣΙΟΥ ΤΗΣ ΙΑΧΕΙΡΙΣΗΣ ΤΩΝ Υ ΑΤΙΚΩΝ

Η ΠΟΙΟΤΙΚΗ ΙΑΣΤΑΣΗ ΤΟΥ ΘΕΣΜΙΚΟΥ ΠΛΑΙΣΙΟΥ ΤΗΣ ΙΑΧΕΙΡΙΣΗΣ ΤΩΝ Υ ΑΤΙΚΩΝ Η ΠΟΙΟΤΙΚΗ ΙΑΣΤΑΣΗ ΤΟΥ ΘΕΣΜΙΚΟΥ ΠΛΑΙΣΙΟΥ ΤΗΣ ΙΑΧΕΙΡΙΣΗΣ ΤΩΝ Υ ΑΤΙΚΩΝ ΠΟΡΩΝ Πόσο αναγκαία είναι η βιώσιµη και ορθολογική διαχείριση των Υδατικών πόρων στην Ελλάδα? Η Ελλάδα είναι µία σχετικά ευνοηµένη υδρολογικά

Διαβάστε περισσότερα

ΕΥΡΩΠΑΪΚΟ ΚΟΙΝΟΒΟΥΛΙΟ

ΕΥΡΩΠΑΪΚΟ ΚΟΙΝΟΒΟΥΛΙΟ ΕΥΡΩΠΑΪΚΟ ΚΟΙΝΟΒΟΥΛΙΟ 2004 2009 Επιτροπή Βιοµηχανίας, Έρευνας και Ενέργειας ΠΡΟΣΩΡΙΝΟ 2003/0210(COD) 11.11.2004 ΣΧΕ ΙΟ ΓΝΩΜΟ ΟΤΗΣΗΣ της Επιτροπής Βιοµηχανίας, Έρευνας και Ενέργειας προς την Επιτροπή Περιβάλλοντος,

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος

του Υδατικού Διαμερίσματος των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής ΤΕΥΟΣ 2 ΣΤΡΑΤΗΓΙΚΗ των ΜΕΛΕΤΗ Λεκανών ΠΕΡΙΒΑΛΛΟΝΤΙΚΩΝ Απορροής ΕΠΙΠΤΩΣΕΩΝ Ποταμών (ΣΜΠΕ) του Υδατικού Διαμερίσματος (ΠΑΡΑΔΟΤΕΟ 5 Β ς) Δυτικής

Διαβάστε περισσότερα

του Υδατικού ιαµερίσµατος υτικής Πελοποννήσου

του Υδατικού ιαµερίσµατος υτικής Πελοποννήσου των Λεκανών Απορροής Ποταµών του Υδατικού ιαµερίσµατος υτικής Πελοποννήσου ΠΑΡΑΡΤΗΜΑ Η 1. ΕΚΘΕΣΗ ΕΦΑΡΜΟΓΗΣ ΤΗΣ ΟΔΗΓΙΑΣ 2006/118/ΕΚ "ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΩΝ τωναπο Λεκανών Απορροής Ποταµών ΚΑΙ ΤΗΣ

Διαβάστε περισσότερα

Ανατολικής Στερεάς Ελλάδας GR07

Ανατολικής Στερεάς Ελλάδας GR07 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ & ΑΝΑΠΤΥΞΗΣ Σχέδιο ιαχείρισης των Λεκανών Απορροής Ποταµών του Υδατικού ιαµερίσµατος Κατάρτιση Σχεδίων Διαχείρισης των Λεκανών Απορροής

Διαβάστε περισσότερα

Μητρώο Προστατευόμενων Περιοχών

Μητρώο Προστατευόμενων Περιοχών Μητρώο Προστατευόμενων Περιοχών Το μητρώο των προστατευόμενων περιοχών σύμφωνα με τα οριζόμενα, που περιγράφεται στο Άρθρο 6 της Οδηγίας 2000/60/ΕΚ, περιλαμβάνει τις ακόλουθες κατηγορίες (Παράρτημα IV

Διαβάστε περισσότερα

Υδατικό ιαµέρισµα Ανατολικής Στερεάς Ελλάδας (GR07)

Υδατικό ιαµέρισµα Ανατολικής Στερεάς Ελλάδας (GR07) ιαβούλευση επί του Σχεδίου ιαχείρισης των Λεκανών Απορροής Ποταµών Υδατικό ιαµέρισµα Ανατολικής Στερεάς Ελλάδας (GR07) Κατάσταση Επιφανειακών και Υπογείων ΥΣ Πρόγραµµα Μέτρων Ιωάννης Βαζίµας Λιβαδειά,

Διαβάστε περισσότερα

Ιωάννης Συμπέθερος Ειδικός Γραμματέας. Υπουργείο Περιβάλλοντος, Ενέργειας & Κλιματικής Αλλαγής

Ιωάννης Συμπέθερος Ειδικός Γραμματέας. Υπουργείο Περιβάλλοντος, Ενέργειας & Κλιματικής Αλλαγής Ιωάννης Συμπέθερος Ειδικός Γραμματέας Κεντρική Υπηρεσία Υδάτων Υπουργείο Περιβάλλοντος, Ενέργειας & Κλιματικής Αλλαγής Νοέμβριος 2009 Στόχος της Οδηγίας 2000/60/ΕΚ Επίτευξη της καλής κατάστασης των υδάτων

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ

ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ ΤΜΗΜΑ Ι. Αναθέτουσα Αρχή Η /νση Υποστήριξης και Ανάπτυξης της Ε.Γ.Υ. του ΥΠΕΚΑ προκηρύσσει διαγωνισμό με ανοιχτή διαδικασία σύμφωνα με το άρθρο 7 του Ν 3316/05

Διαβάστε περισσότερα

«Η Οδηγία Πλαίσιο Κοινοτικής Δράσης στον τομέα πολιτικής υδάτων»

«Η Οδηγία Πλαίσιο Κοινοτικής Δράσης στον τομέα πολιτικής υδάτων» «Η Οδηγία Πλαίσιο Κοινοτικής Δράσης στον τομέα πολιτικής υδάτων» (ΟΔΗΓΙΑ 2000/60/ΕΚ ΤΟΥ ΕΥΡΩΠΑΪΚΟΥ ΚΟΙΝΟΒΟΥΛΙΟΥ ΚΑΙ ΤΟΥ ΣΥΜΒΟΥΛΙΟΥ ΓΙΑ ΤΗ ΘΕΣΠΙΣΗ ΠΛΑΙΣΙΟΥ ΚΟΙΝΟΤΙΚΗΣ ΔΡΑΣΗΣ ΣΤΟΝ ΤΟΜΕΑ ΤΗΣ ΠΟΛΙΤΙΚΗΣ ΤΩΝ

Διαβάστε περισσότερα

του Υδατικού ιαµερίσµατος Βόρειας Πελοποννήσου

του Υδατικού ιαµερίσµατος Βόρειας Πελοποννήσου των Λεκανών Απορροής Ποταµών του Υδατικού ιαµερίσµατος Βόρειας Πελοποννήσου ΚΑΤΑΡΤΙΣΗ ΣΧΕΔΙΩΝ ΔΙΑΧΕΙΡΙΣΗΣ ΤΩΝ ΛΕΚΑΝΩΝ ΑΠΟΡΡΟΗΣ ΠΟΤΑΜΩΝ ΤΟΥ ΥΔΑΤΙΚΟΥ ΔΙΑΜΕΡΙΣΜΑΤΟΣ ΒΟΡΕΙΑΣ ΠΕΛΟΠΟΝΝΗΣΟΥ (ΥΔ 02) ΣΥΜΦΩΝΑ

Διαβάστε περισσότερα

ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΚΑΙ ΑΡΜΟΔΙΕΣ ΑΡΧΕΣ

ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΚΑΙ ΑΡΜΟΔΙΕΣ ΑΡΧΕΣ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΚΑΙ ΑΡΜΟΔΙΕΣ ΑΡΧΕΣ 1. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΕΦΑΡΜΟΓΗ ΤΗΣ ΟΔΗΓΙΑΣ 2000/60/ΕΚ Το θεσμικό πλαίσιο της Ελλάδας έχει εναρμονισθεί με την Οδηγία 2000/60/ΕΚ, με τις ακόλουθες νομοθετικές διατάξεις:

Διαβάστε περισσότερα

ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΚΑΙ ΑΡΜΟΔΙΕΣ ΑΡΧΕΣ

ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΚΑΙ ΑΡΜΟΔΙΕΣ ΑΡΧΕΣ 1 η ΑΝΑΘΕΩΡΗΣΗ ΣΔΛΑΠ ΥΔ ΔΥΤΙΚΗΣ ΜΑΚΕΔΟ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΚΑΙ ΑΡΜΟΔΙΕΣ ΑΡΧΕΣ 1. ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΕΦΑΡΜΟΓΗ ΤΗΣ ΟΔΗΓΙΑΣ 2000/60/ΕΚ Το θεσμικό πλαίσιο της Ελλάδας έχει εναρμονισθεί με την Οδηγία 2000/60/ΕΚ, με

Διαβάστε περισσότερα

Θεσμικό πλαίσιο και Αρμόδιες Αρχές

Θεσμικό πλαίσιο και Αρμόδιες Αρχές Θεσμικό πλαίσιο και Αρμόδιες Αρχές Θεσμικό Πλαίσιο Εφαρμογή της Οδηγίας 2000/60/ΕΚ Το θεσμικό πλαίσιο της Ελλάδας έχει εναρμονισθεί με την Οδηγία 2000/60/ΕΚ, με τις ακόλουθες νομοθετικές διατάξεις: Το

Διαβάστε περισσότερα

Ορισμένα στοιχεία. Ορισμένα στοιχεία. Ορισμένα στοιχεία. Μελέτες Περιβαλλοντικών Επιπτώσεων

Ορισμένα στοιχεία. Ορισμένα στοιχεία. Ορισμένα στοιχεία. Μελέτες Περιβαλλοντικών Επιπτώσεων Μελέτες Περιβαλλοντικών Επιπτώσεων Ορισμένα στοιχεία Η.Π.Α.: Από την εφαρμογή του θεσμού έχουν εκπονηθεί πλέον των 15.000 ΜΠΕ. Τα τελευταία 10 χρόνια οι ΜΠΕ αριθμούνται σε 1.000 περίπου ετησίως, με πτωτική

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΔΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ

ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΔΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ ΤΜΗΜΑ Ι. Αναθέτουσα Αρχή ΠΕΡΙΛΗΨΗ ΠΡΟΚΗΡΥΞΗΣ ΔΙΑΓΩΝΙΣΜΟΥ ΑΝΑΘΕΣΗΣ ΜΕΛΕΤΗΣ Η Δ/νση Υποστήριξης και Ανάπτυξης της Ε.Γ.Υ. του ΥΠΕΚΑ προκηρύσσει διαγωνισμό με ανοιχτή διαδικασία σύμφωνα με το άρθρο 7 του Ν

Διαβάστε περισσότερα

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Εκτίμηση χημικής κατάστασης των υπόγειων υδατικών συστημάτων

ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Εκτίμηση χημικής κατάστασης των υπόγειων υδατικών συστημάτων ΚΑΤΑΣΤΑΣΗ ΥΠΟΓΕΙΩΝ ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ Εκτίμηση χημικής ς των υπόγειων υδατικών συστημάτων Με την Υπουργική Απόφαση 1811/2011 (ΦΕΚ 3322 Β /2011) καθορίζονται οι ανώτερες αποδεκτές τιμές για τη συγκέντρωση

Διαβάστε περισσότερα

ηµοσίευση: 24 Σεπτεµβρίου 2012 Καταληκτική Ηµεροµηνία: 12 Οκτωβρίου 2012

ηµοσίευση: 24 Σεπτεµβρίου 2012 Καταληκτική Ηµεροµηνία: 12 Οκτωβρίου 2012 Πρόσκληση εκδήλωσης ενδιαφέροντος για τον ορισµό εκπροσώπων της Ειδικής Γραµµατείας Υδάτων σε συναντήσεις και οµάδες εργασίας στο εξωτερικό που άπτονται των δράσεων της Υπηρεσίας. ηµοσίευση: 24 Σεπτεµβρίου

Διαβάστε περισσότερα

Βαθµός υλοποίησης. Υλοποιηθείσες Υποδοµές µέχρι σήµερα

Βαθµός υλοποίησης. Υλοποιηθείσες Υποδοµές µέχρι σήµερα ΤΟΜΕΑΣ 1 : Υ ΑΤΙΚΟ ΠΕΡΙΒΑΛΛΟΝ - ΚΑΤΗΓΟΡΙΑ: 1. ΓΕΝΙΚΕΣ ΡΑΣΕΙΣ 1.1 Ανάπτυξη προστασίας και αξιοποίησης των υδατικών πόρων της χώρας. Στόχοι Παρεµβάσεων Ορθολογική διαχείριση του συστήµατος υδατικός πόρος,

Διαβάστε περισσότερα

Υπουργείο Ανάπτυξης Διεύθυνση Υδατικού Δυναμικού & Φυσικών Πόρων. ΥΠΑΝ - Δ/νση Υδατικού Δυναμικού Γ. 1

Υπουργείο Ανάπτυξης Διεύθυνση Υδατικού Δυναμικού & Φυσικών Πόρων. ΥΠΑΝ - Δ/νση Υδατικού Δυναμικού Γ. 1 Υπουργείο Ανάπτυξης Διεύθυνση Υδατικού Δυναμικού & Φυσικών Πόρων 1 Θεσμικό Πλαίσιο Διαχείρισης Υδατικών Πόρων Πολυνομία, αντιφατικότητα, αποσπασματικότητα 1900-1985: 300 νόμοι, νομοθετικά, βασιλικά, προεδρικά

Διαβάστε περισσότερα

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Θράκης (EL12) Προσχέδιο Διαχείρισης Λεκανών Απορροής Ποταμού Παραδοτέο Π.

των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Θράκης (EL12) Προσχέδιο Διαχείρισης Λεκανών Απορροής Ποταμού Παραδοτέο Π. 1 η ΑΝΑΘΕΩΡΗΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Θράκης (EL12) Προσχέδιο Διαχείρισης Λεκανών Απορροής Ποταμού Παραδοτέο Π.13 Ιούνιος 2017 Με τη συγχρηματοδότηση

Διαβάστε περισσότερα

Ανατολικής Στερεάς Ελλάδας GR07

Ανατολικής Στερεάς Ελλάδας GR07 ΕΙΔΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΥΔΑΤΩΝ ΔΙΕΥΘΥΝΣΗ ΥΠΟΣΤΗΡΙΞΗΣ & ΑΝΑΠΤΥΞΗΣ Σχέδιο Διαχείρισης των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας GR07 Κατάρτιση Σχεδίων Διαχείρισης των Λεκανών

Διαβάστε περισσότερα

Υδατικού Διαμερίσματος Κρήτης (EL 13)

Υδατικού Διαμερίσματος Κρήτης (EL 13) 1 η ΑΝΑΘΕΩΡΗΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Κρήτης (EL 13) Προσχέδιο Διαχείρισης Λεκανών Απορροής Ποταμών Ιούνιος 2017 Με τη συγχρηματοδότηση της Ελλάδας

Διαβάστε περισσότερα

Πορεία υλοποίησης της Οδηγίας Πλαίσιο για τα Νερά

Πορεία υλοποίησης της Οδηγίας Πλαίσιο για τα Νερά Πορεία υλοποίησης της Οδηγίας Πλαίσιο για τα Νερά Οδηγία Πλαίσιο για τα Νερά Η ορθολογική διαχείριση των υδατικών πόρων αποτελεί εργαλείο για την εξυπηρέτηση του βασικού στόχου της Οδηγίας 2000/60/ΕΕ,

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας

του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Ανατολικής Στερεάς Ελλάδας ΤΕΥΧΟΣ 5 ΧΑΡΑΚΤΗΡΙΣΜΟΣ των ΚΑΙ Λεκανών ΤΥΠΟΛΟΓΙΑ ΕΠΙΦΑΝΕΙΑΚΩΝ Απορροής Ποταμών ΥΔΑΤΙΚΩΝ ΣΥΣΤΗΜΑΤΩΝ του ΚΑΙ ΑΡΧΙΚΟΣ Υδατικού

Διαβάστε περισσότερα

Ο ΠΗΝΕΙΟΣ ΠΟΤΑΜΟΣ ΣΕ ΚΡΙΣΗ

Ο ΠΗΝΕΙΟΣ ΠΟΤΑΜΟΣ ΣΕ ΚΡΙΣΗ Διεθνές συνέδριο «Πηνειός Ποταμός: Πηγή Ζωής και Ανάπτυξης στη Θεσσαλία» Ο ΠΗΝΕΙΟΣ ΠΟΤΑΜΟΣ ΣΕ ΚΡΙΣΗ Συλλογική εισήγηση των Μ.Ε. Περιβάλλοντος και Μ.Ε. Υδάτων του ΤΕΕ/ΚΔΘ Παρουσίαση: Ζωή Παπαβασιλείου,

Διαβάστε περισσότερα

του Υδατικού Διαμερίσματος Αττικής (EL06)

του Υδατικού Διαμερίσματος Αττικής (EL06) 1 η ΑΝΑΘΕΩΡΗΣΗ ΣΧΕΔΙΟΥ ΔΙΑΧΕΙΡΙΣΗΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Αττικής (EL06) Ενδιάμεση Φάση: 1 Παραδοτέο: 4 Μεθοδολογία/προδιαγραφές και κριτήρια προσδιορισμού των εξαιρέσεων

Διαβάστε περισσότερα

ΑΔΑ: Β4Μ9Φ-ΛΔΒ ΑΠΟΦΑΣΗ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΙΑ ΙΚΤΥΟ

ΑΔΑ: Β4Μ9Φ-ΛΔΒ ΑΠΟΦΑΣΗ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΙΑ ΙΚΤΥΟ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΙΑ ΙΚΤΥΟ Α Α:. ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ Αθήνα, 18-12 - 2012 ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ, ΑΝΤΑΓΩΝΙΣΤΙΚΟΤΗΤΑΣ, ΥΠΟ ΟΜΩΝ, ΜΕΤΑΦΟΡΩΝ ΚΑΙ ΙΚΤΥΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΒΙΟΜΗΧΑΝΙΑΣ Αριθ. Πρωτ.: ΦΚ/Β.20.1/14889/939

Διαβάστε περισσότερα

ΠΡΟΣΚΛΗΣΗ ΕΚ ΗΛΩΣΗΣ ΕΝ ΙΑΦΕΡΟΝΤΟΣ. για την υποβολή πρότασης προς σύναψη 2 συµβάσεων έργου σε 2 αναδόχους

ΠΡΟΣΚΛΗΣΗ ΕΚ ΗΛΩΣΗΣ ΕΝ ΙΑΦΕΡΟΝΤΟΣ. για την υποβολή πρότασης προς σύναψη 2 συµβάσεων έργου σε 2 αναδόχους ΕΛ.Γ.Ο. «ΗΜΗΤΡΑ» ΓΕΝΙΚΗ /ΝΣΗ ΑΓΡΟΤΙΚΗΣ ΕΡΕΥΝΑΣ ΙΝΣΤΙΤΟΥΤΟ ΕΓΓΕΙΩΝ ΒΕΛΤΙΩΣΕΩΝ Πληροφορίες: Ιωάννα Ζεϊµπέκη Τηλ.: 2310 798790 e-mail: dir.lri@nagref.gr ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΙΑ ΙΚΤΥΟ Σίνδος, ευτέρα, 23 εκεµβρίου

Διαβάστε περισσότερα

ΣΧΕΔΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΚΙΝΔΥΝΩΝ ΠΛΗΜΜΥΡΑΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου

ΣΧΕΔΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΚΙΝΔΥΝΩΝ ΠΛΗΜΜΥΡΑΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου ΣΧΕΔΙΟ ΔΙΑΧΕΙΡΙΣΗΣ ΚΙΝΔΥΝΩΝ ΠΛΗΜΜΥΡΑΣ των Λεκανών Απορροής Ποταμών του Υδατικού Διαμερίσματος Δυτικής Πελοποννήσου ΣΤΑΔΙΟ Ι 1 η ΦΑΣΗ ΑΥΤΟΨΙΕΣ ΕΚΤΟΣ ΖΔΥΚΠ Τεχνική έκθεση Ιανουάριος 2017 Έκδοση 3 Με τη συγχρηματοδότηση

Διαβάστε περισσότερα
