ΥΠΟΛΟΓΙΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

Transcript

1 ΥΠΟΛΟΓΙΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ 4o/Β Mάθημα: Εισαγωγή στο SW / Mates Λεωνίδας Αλεξόπουλος Βοηθοί διδασκαλίας: Δημήτριος Βενετσάνος, Γιάννης Μελάς

2 Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons και δημιουργήθηκε στο πλαίσιο του Έργου των Ανοικτών Ακαδημαϊκών Μαθημάτων από την Μονάδα Υλοποίησης του ΕΜΠ. Για υλικό που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

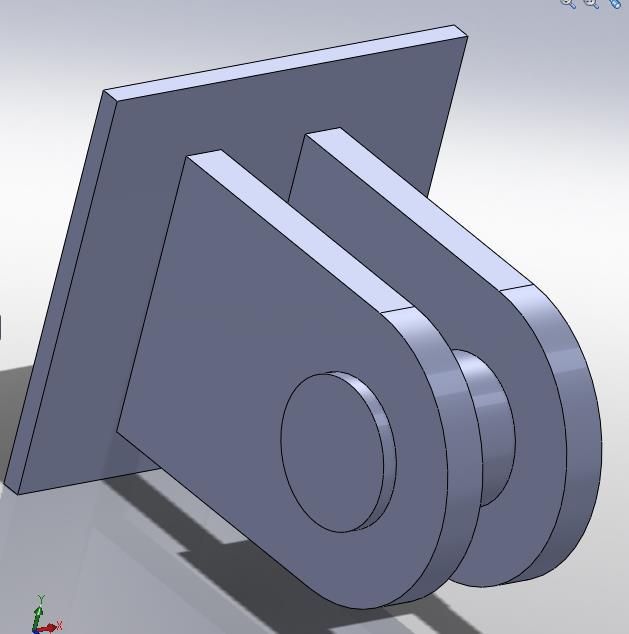

3 Παράδειγμα: Συγκολλητή άρθρωση Exploded view Ενδεικτική τελική μορφή συγκολλητής άρθρωσης

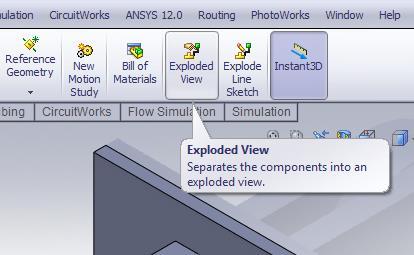

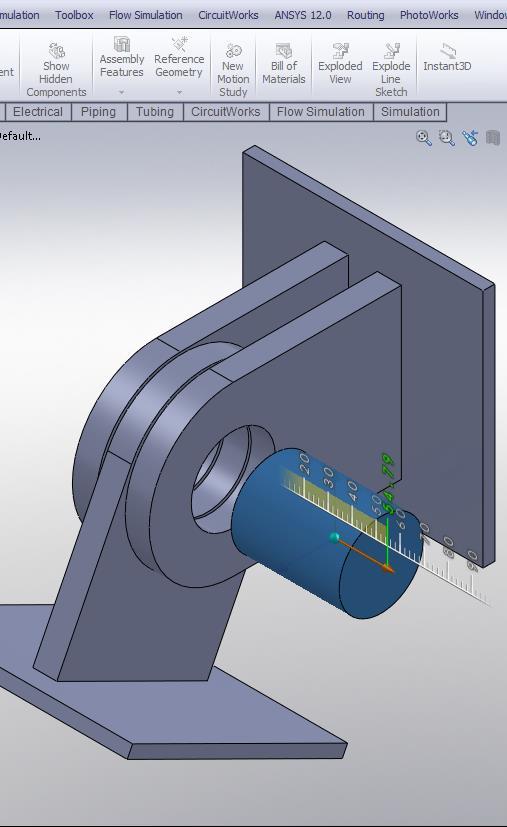

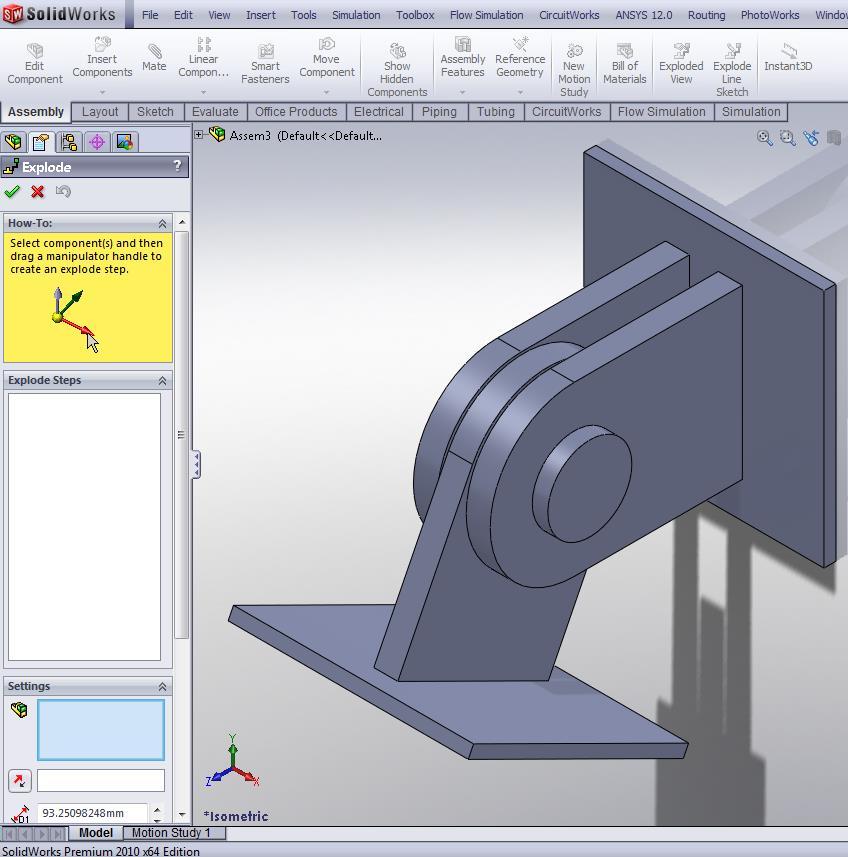

4 Exploded view 3 Drag κατά επιλεγείσα διεύθυνση 4 Επιλογή αντικειμένου (αριστερό κλικ)

5 Exploded view (συνέχεια) a) Επιλογή αντικειμένων b) Drag κατά επιλεγείσα διεύθυνση a) Επιλογή αντικειμένων b) Drag κατά επιλεγείσα διεύθυνση

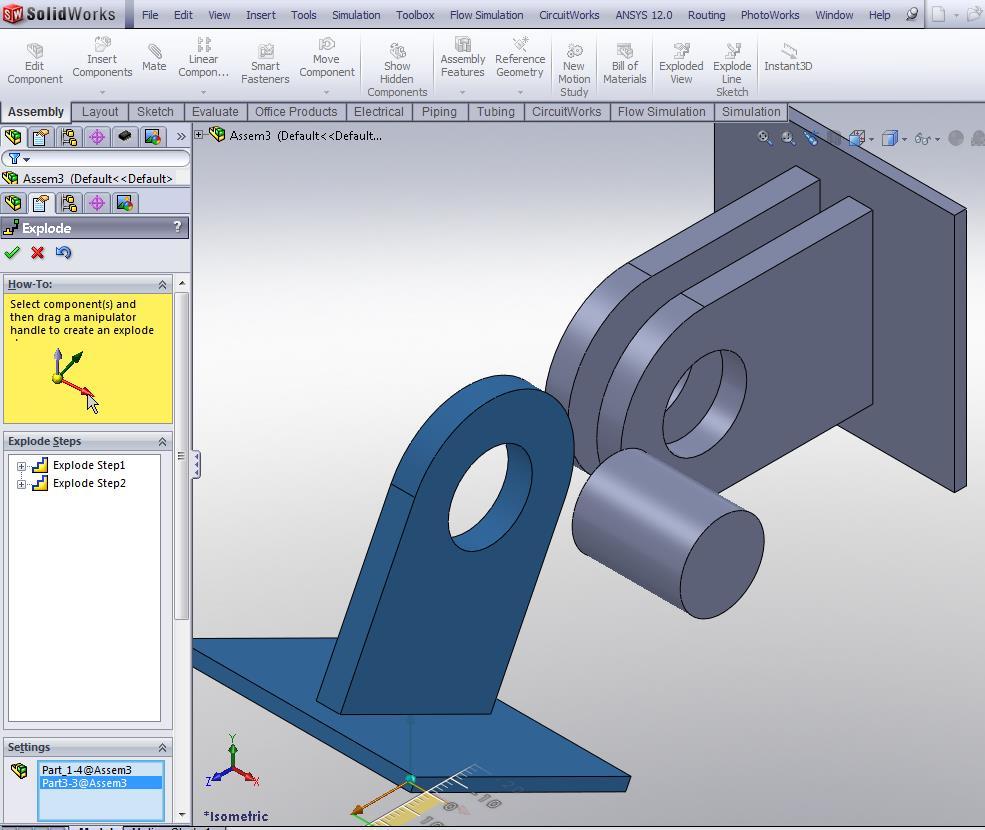

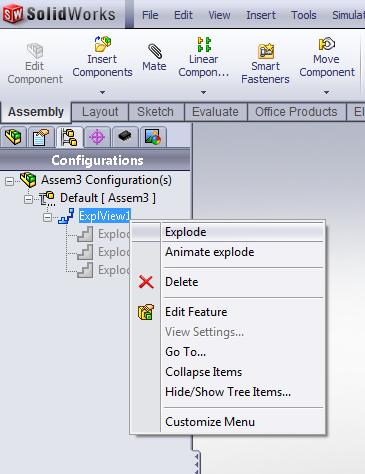

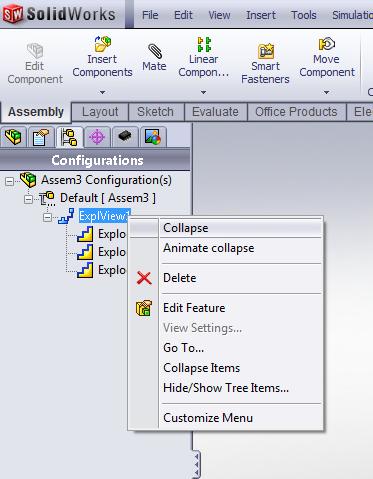

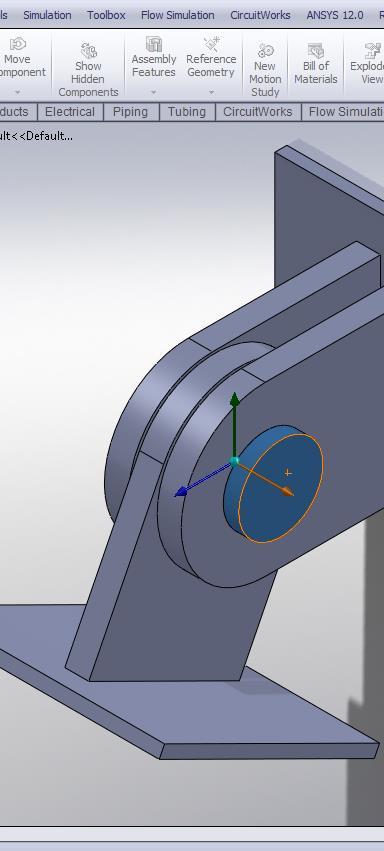

6 Exploded view Αναίρεση / Ενεργοποίηση Configurations > ExplView (δεξί κλικ) > Explode Configurations > ExplView (δεξί κλικ) > Collapse 6

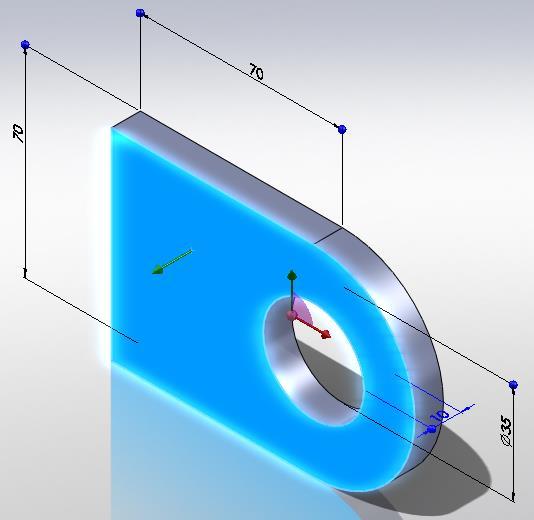

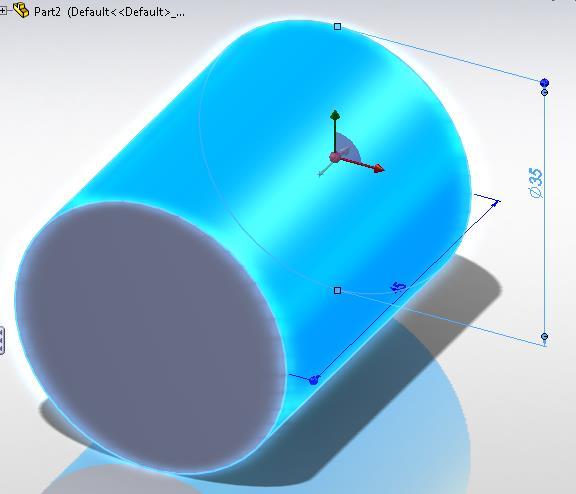

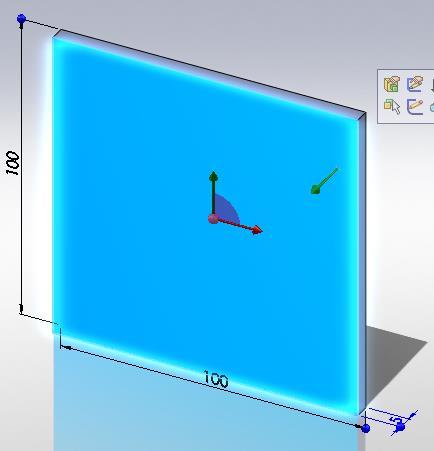

7 Παράδειγμα: Συγκολλητή άρθρωση Part : Πείρος Μήκος: 45mm Διάμετρος: 35mm Part : Έλασμα πάχους 0mm με κυκλική οπή διαμέτρου 35mm Part 3: Έλασμα 00x00x5 Για κάθε αντικείμενο δημιουργώ ένα διαφορετικό Part 7

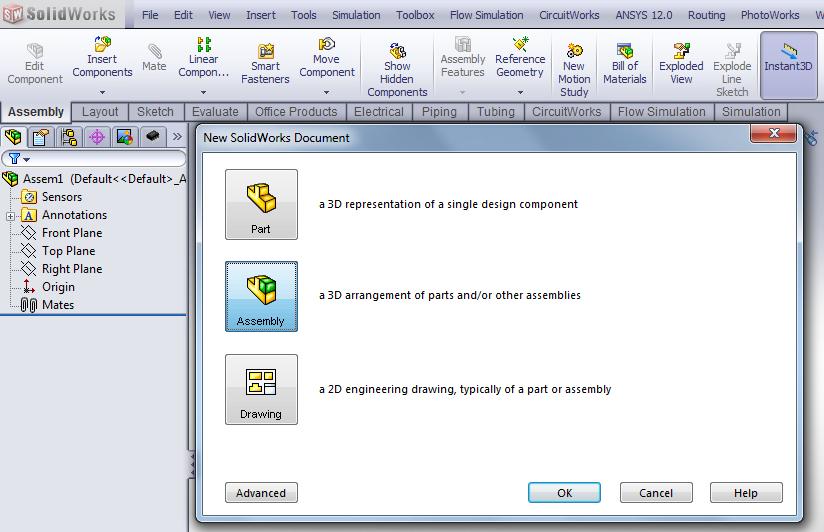

8 Δημιουργία αρχείου Assembly File > New > Assembly > OK 8

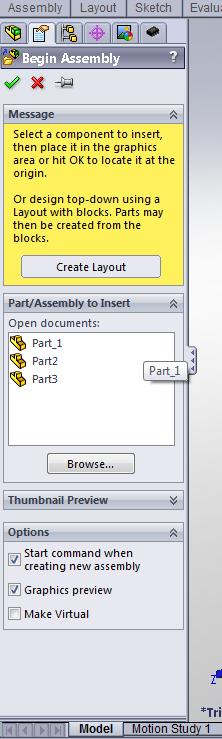

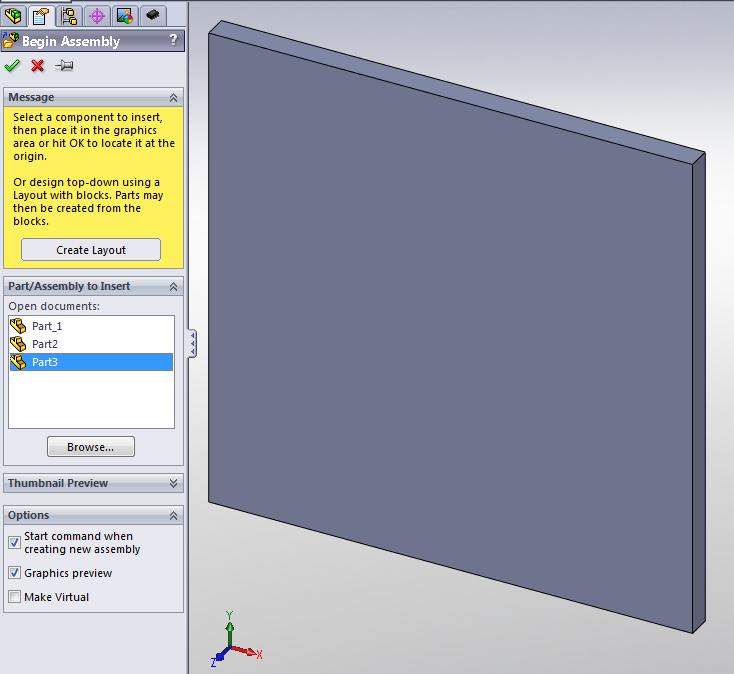

9 Εισαγωγή Parts στο αρχείο Assembly OK (ολοκλήρωση / έξοδος) Επιλογή Part προς εισαγωγή Το πρώτο Part που εισάγεται είναι δυνατόν να χρησιμοποιηθεί ως αναφορά και να ακινητοποιηθεί

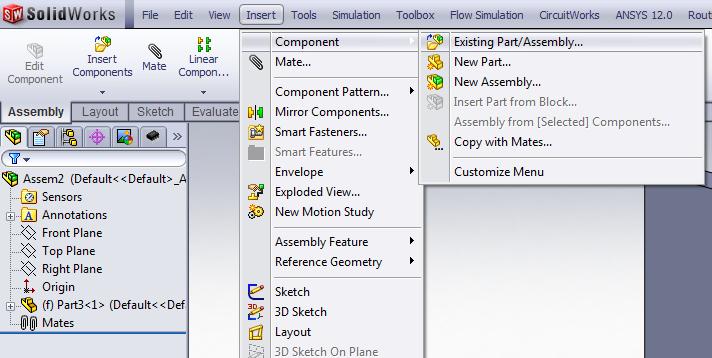

10 Νέα εισαγωγή Parts στο αρχείο Assembly Είναι δυνατή η εισαγωγή υπάρχοντος Part ή και υπάρχοντος Assembly 0

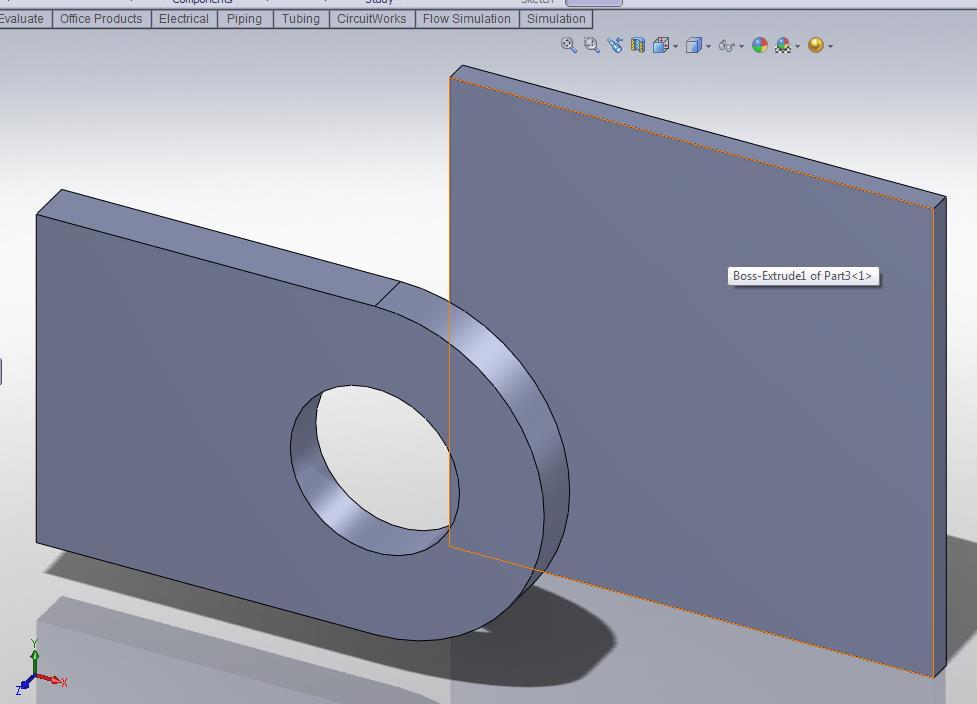

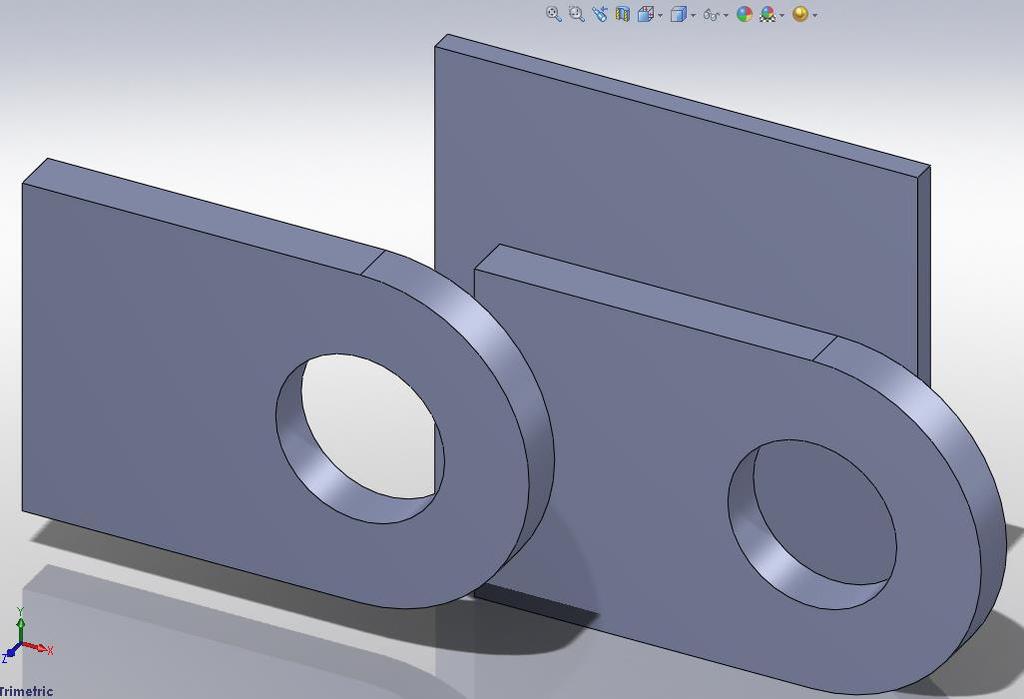

11 Νέα εισαγωγή Parts στο αρχείο Assembly 3 Αρχικά, κάθε Part εισάγεται σε τυχαία θέση. Στη συνέχεια, θα τοποθετήσουμε τα parts στις επιθυμητές θέσεις, καθορίζοντας μεταξύ αυτών συσχετίσεις (mates).

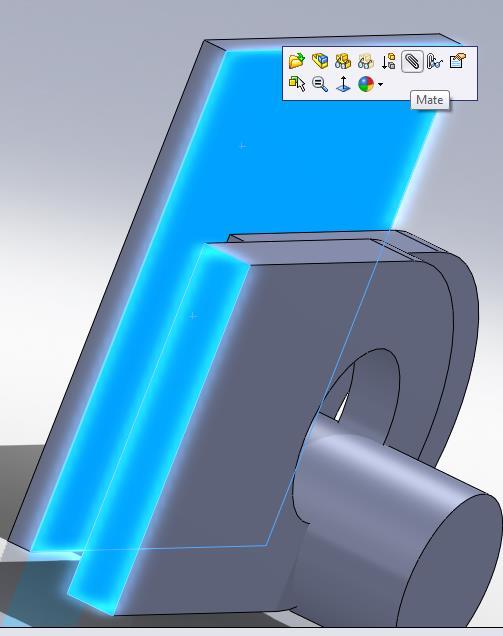

12 Ορισμός Mates μεταξύ δύο επιφανειών Στροφή μοντέλου σε βολική θέση Επιλογή (αριστερό κλικ) μίας επιφανείας Με πατημένο το Control, επιλογή (αριστερό κλικ) της άλλης επιφάνειας Αφήνουμε το Control και επιλέγουμε την εργαλειοθήκη Mate

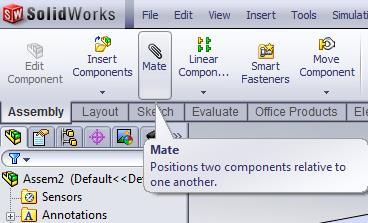

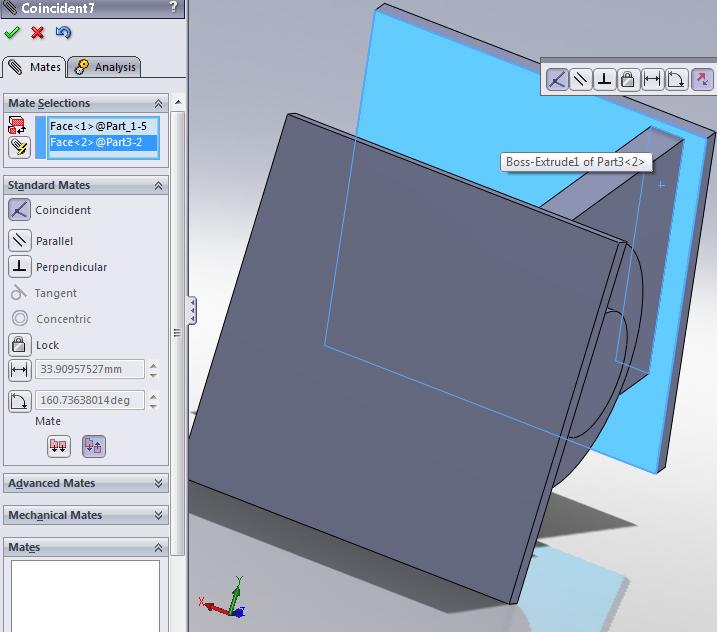

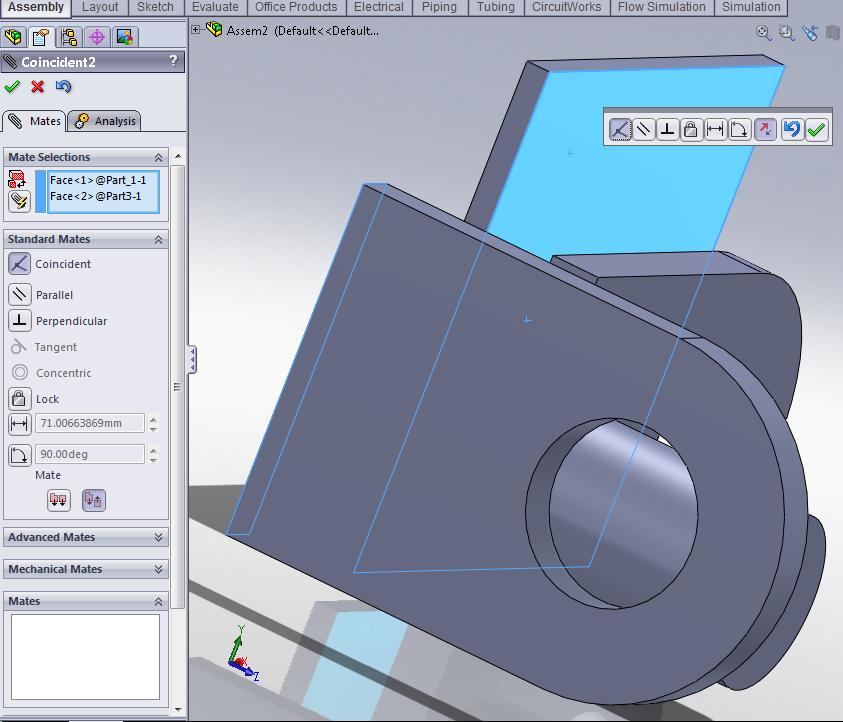

13 Ορισμός Μate μεταξύ δύο επιφανειών OK (ολοκλήρωση / έξοδος) Το λογισμικό προτείνει mate για τις επιλεγείσες επιφάνειες και τις μετακινεί αντιστοίχως Επιλογή επιθυμητού τύπου Mate (εδώ: coincident) 3

14 Ορισμός Μate μεταξύ δύο επιφανειών 3 Να ορισθεί κατάλληλο Mate τύπου Coincident μεταξύ των τεμαχίων & και των τεμαχίων &3 3

15 Ορισμός Μate μεταξύ δύο επιφανειών Να ορισθεί κατάλληλο Mate μεταξύ των τεμαχίων &3 ώστε αυτά να είναι ευθυγραμμισμένα μεταξύ τους 3 Μία δυνατότητα (όχι η μοναδική!): concentric (ομόκεντρες) οπές coincident (ταυτιζόμενες) επιφάνειες Δεν παίζει ρόλο η σειρά ορισμού επιτρεπτών mates

16 Ορισμός Μate μεταξύ δύο επιφανειών concentric (ομόκεντρες) οπές coincident (ταυτιζόμενες) επιφάνειες

17 3 Ορισμός Μate μεταξύ δύο επιφανειών Να ορισθεί κατάλληλο Mate μεταξύ των 4 τεμαχίων,3,4 ώστε ο πείρος (τεμάχιο 4) να ευθυγραμμισμένος με τα τεμάχια,3 Ιδέα: Ο πείρος ομόκεντρος με την οπή του σώματος 3 Πρέπει να δηλωθεί ότι ο πείρος θα είναι ομόκεντρος με την οπή του σώματος ή όχι και γιατί; 7

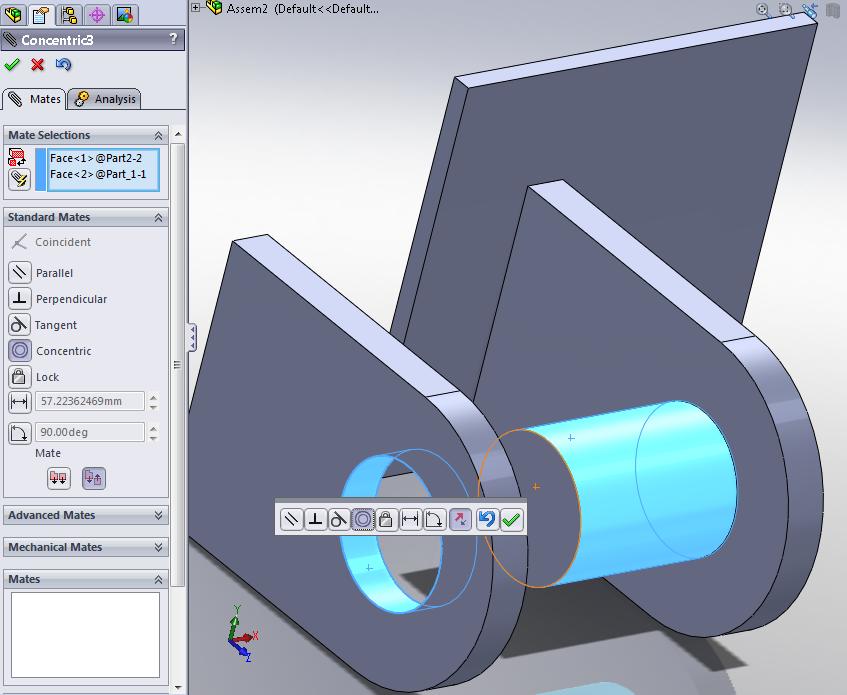

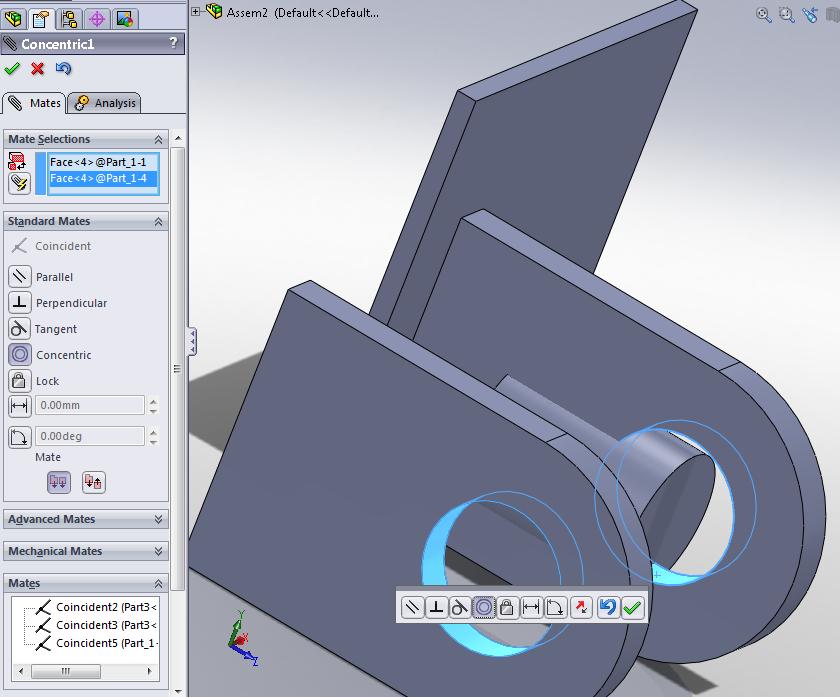

18 Ορισμός Μate μεταξύ δύο επιφανειών 3 4 Η εξωτερική επιφάνεια του πείρου (τεμ.4) ομόκεντρη με την εσωτερική επιφάνεια της οπής του τεμαχίου 3

19 Διαχείριση Assembly Μετακίνηση τεμαχίων (με drag) σε θέση πλησιέστερη της τελικώς επιθυμητής 3 Νέα εισαγωγή Parts (ένα Part είναι δυνατόν να εισαγάγεται σε ένα Assembly πολλές φορές) 6 5 4

20 3 Διαχείριση Assembly Να ορισθούν κατάλληλα Mates ώστε το τεμάχιο 5 να ευθυγραμμισθεί με το συναρμολόγημα,3,4 και το τεμάχιο 6 να ευθυγραμμισθεί με το τεμάχιο Παρατήρηση: Το τεμάχιο 5 πρέπει να τοποθετηθεί ανάμεσα στα τεμάχια,3 και να ισαπέχει από αυτά 0

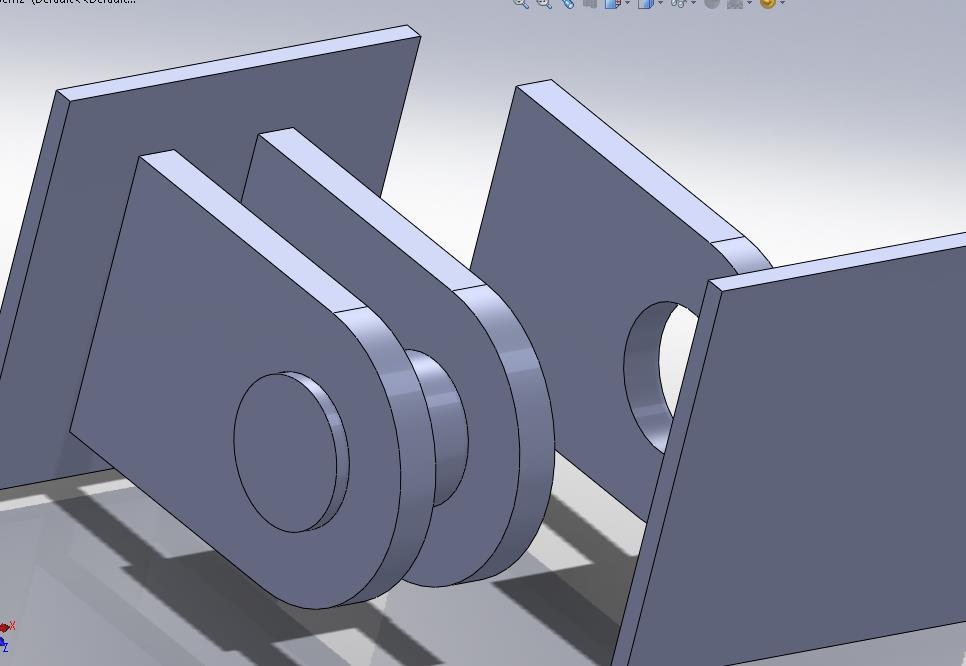

21 Ορισμός Μate μεταξύ δύο επιφανειών Η εξωτερική επιφάνεια του πείρου (τεμ.4) ομόκεντρη με την εσωτερική επιφάνεια της οπής του τεμαχίου 5

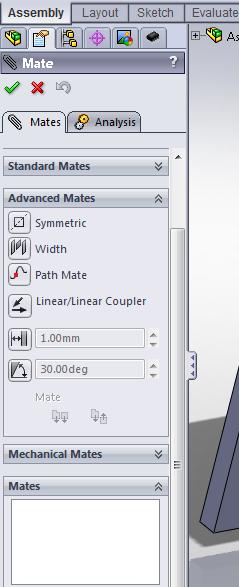

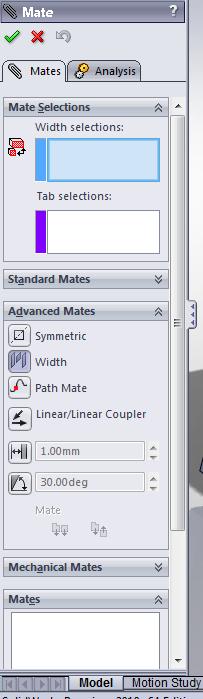

22 Ορισμός Μate μεταξύ δύο επιφανειών Με τη δυνατότητα Advanced Mate / Width είναι δυνατόν να κεντραρισθεί ένα τεμάχιο ώς προς κάποιο ή κάποια άλλα τεμάχια

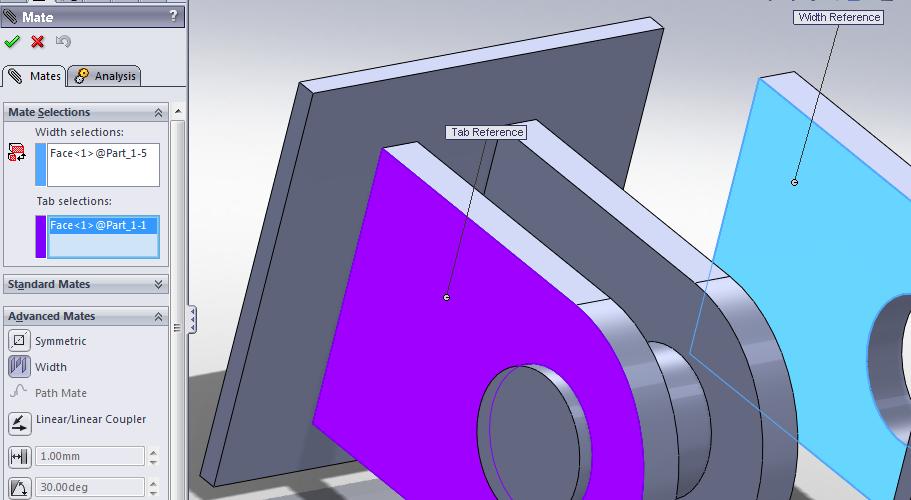

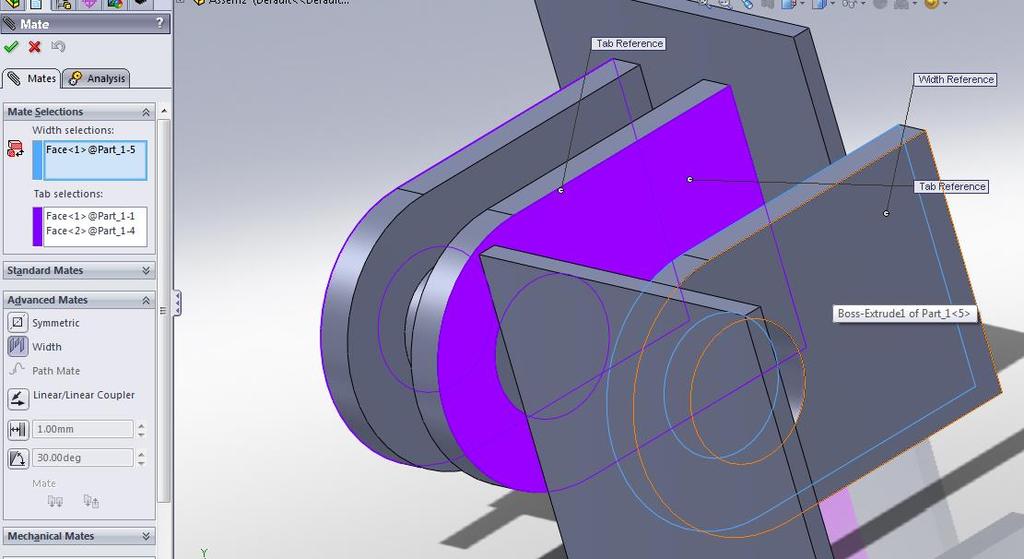

23 Ορισμός Μate μεταξύ δύο επιφανειών Επιλέγονται ζεύγη επιφανειών (στην παρούσα διαφάνεια φαίνεται η επιλογή του πρώτου ζεύγους) 3

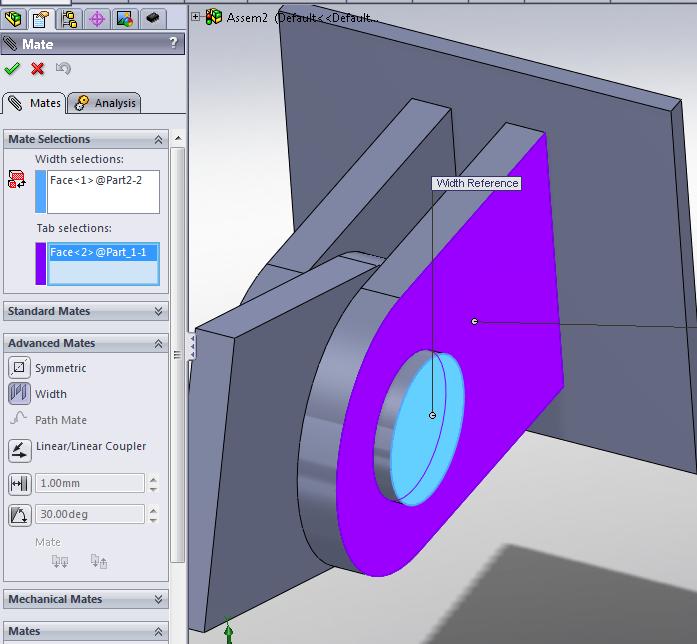

24 Ορισμός Μate μεταξύ δύο επιφανειών Στην παρούσα διαφάνεια φαίνεται η επιλογή του δευτέρου ζεύγους επιφανειών (Advanced mate/width)

25 Ορισμός Μate μεταξύ δύο επιφανειών 3 5 Αποτέλεσμα εφαρμογής (Advanced mate/width): το τεμάχιο 5 έχει τοποθετηθεί ανάμεσα στα τεμάχια,3 και ισαπέχει από αυτά 6

26 Διαχείριση Assembly Να ορισθούν κατάλληλα Advanced Mates ώστε το συναρμολόγημα,3 να κεντραρισθεί ως προς το τεμάχιο

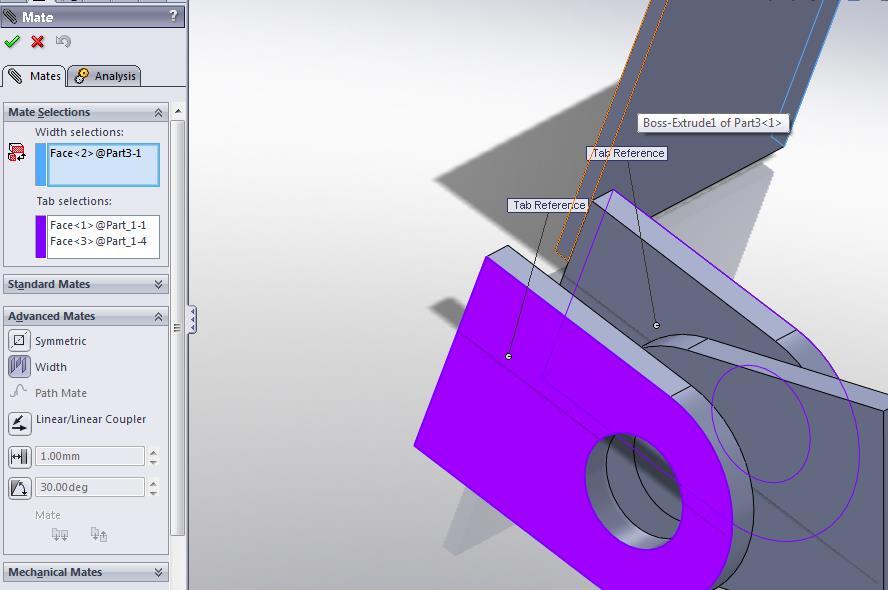

27 Ορισμός Μate μεταξύ δύο επιφανειών 3 Advance Mate ώστε το συναρμολόγημα,3 να κεντραρισθεί εγκάρσια ως προς το τεμάχιο 3

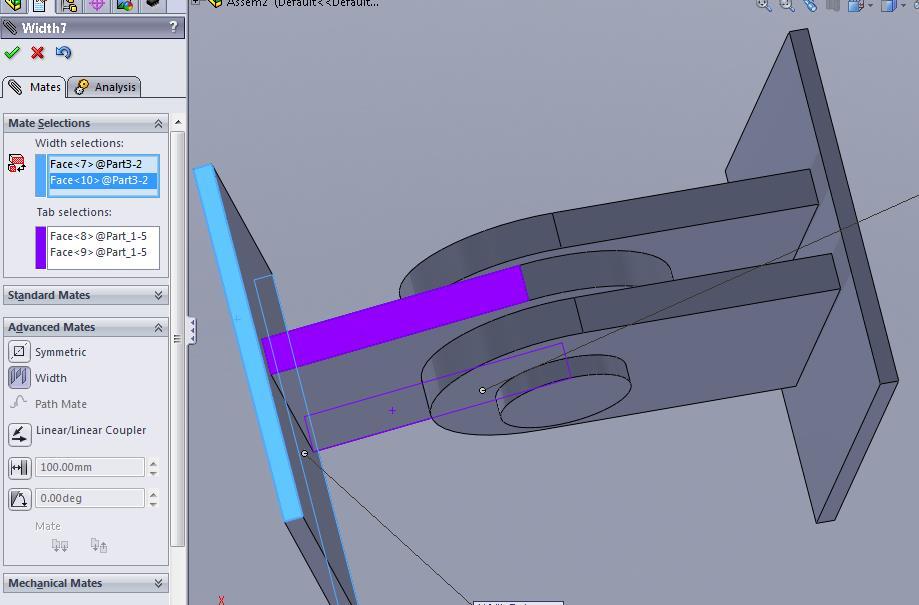

28 Ορισμός Μate μεταξύ δύο επιφανειών 3 Advance Mate ώστε το συναρμολόγημα,3 να κεντραρισθεί κατακόρυφα ως προς το τεμάχιο

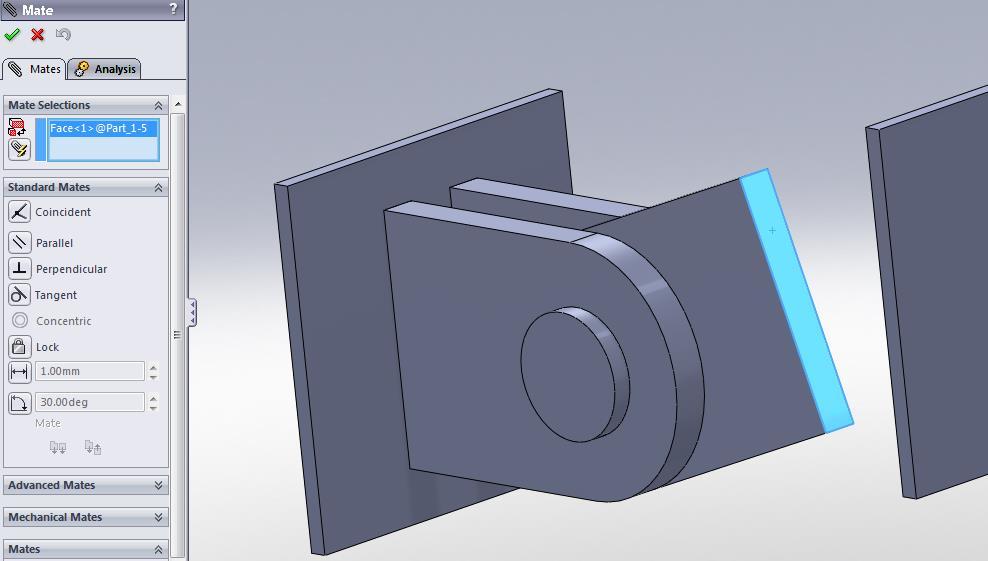

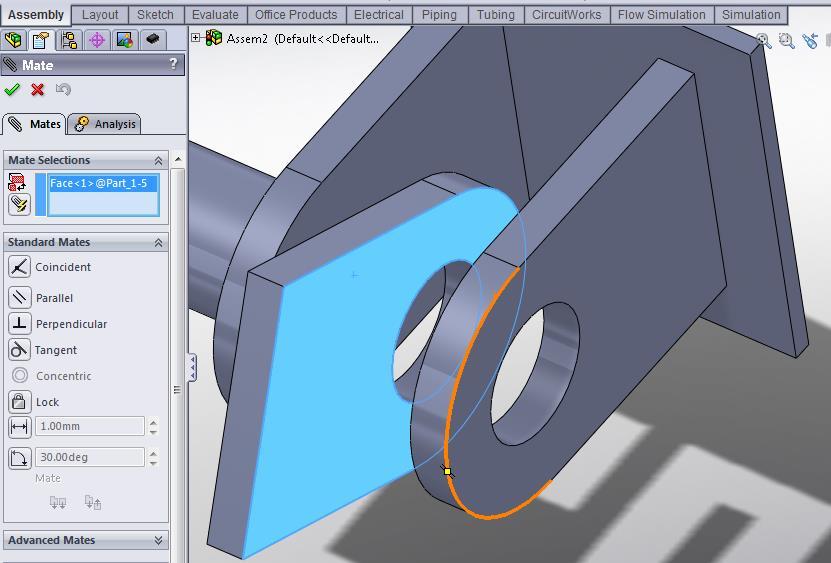

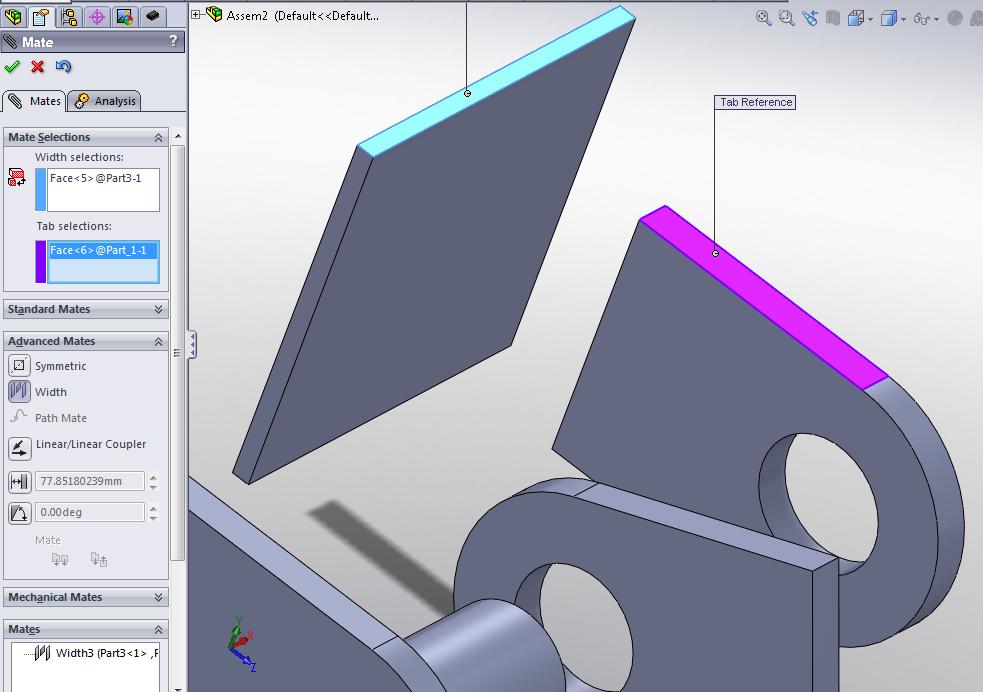

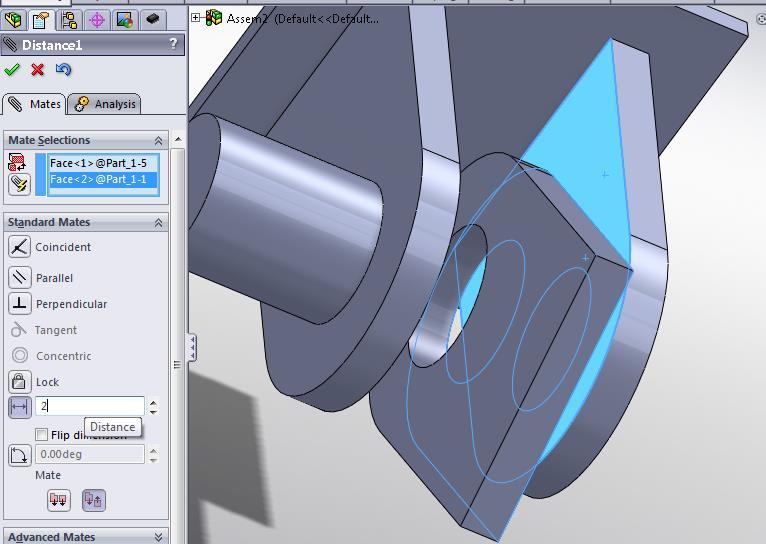

29 Ορισμός Μate μεταξύ δύο επιφανειών Να ορισθεί κατάλληλο Mate ώστε μεταξύ των τεμαχίων &5 και 3&5 να υπάρχει διάκενο mm

30 Ορισμός Μate μεταξύ δύο επιφανειών Να ορισθεί κατάλληλο Mate ώστε μεταξύ των τεμαχίων &5 και 3&5 να υπάρχει διάκενο mm

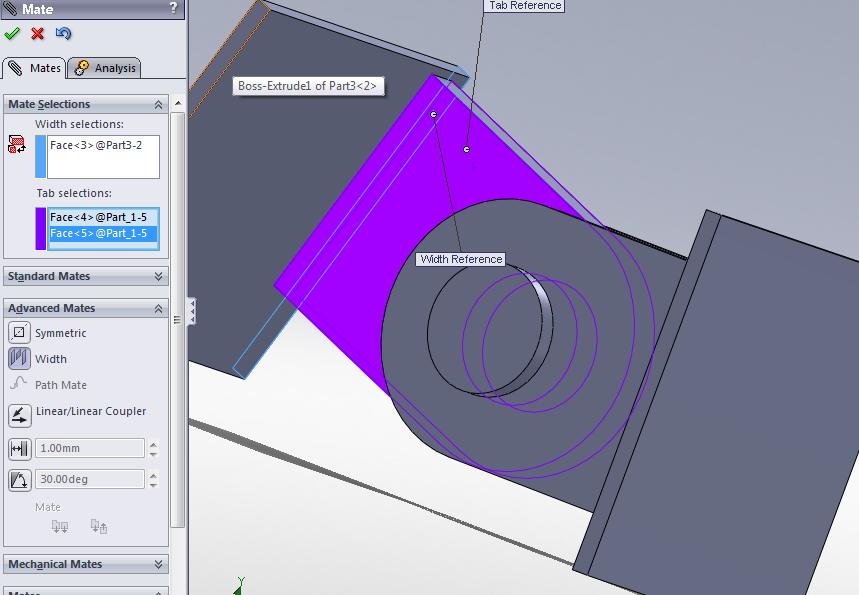

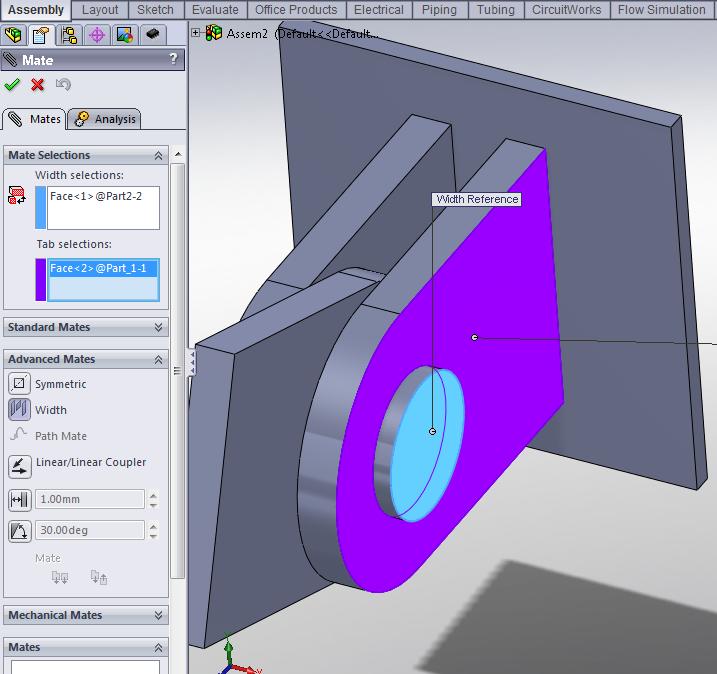

31 Ορισμός Μate μεταξύ δύο επιφανειών 3 Να ορισθεί κατάλληλο Advanced Mate ώστε να κεντραρισθεί ο πείρος 5 4 Ποιο θα είναι το δεύτερο ζεύγος επιφανειών στο Advanced Mate;

32 Ορισμός Μate μεταξύ δύο επιφανειών Να ορισθεί κατάλληλο Mate ώστε τα τεμάχια 5,6 να εφάπτονται μεταξύ τους 5

33 Ορισμός Μate μεταξύ δύο επιφανειών 6 5 Να ορισθεί κατάλληλο Advanced Mate ώστε τα τεμάχια 5,6 να κεντραρισθούν εγκάρσια μεταξύ τους 6 5

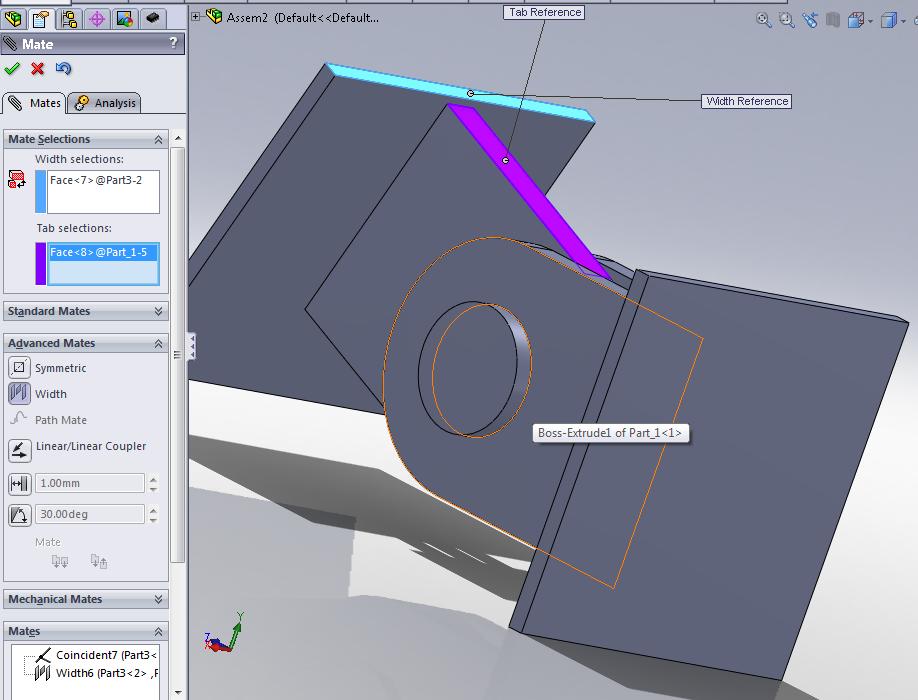

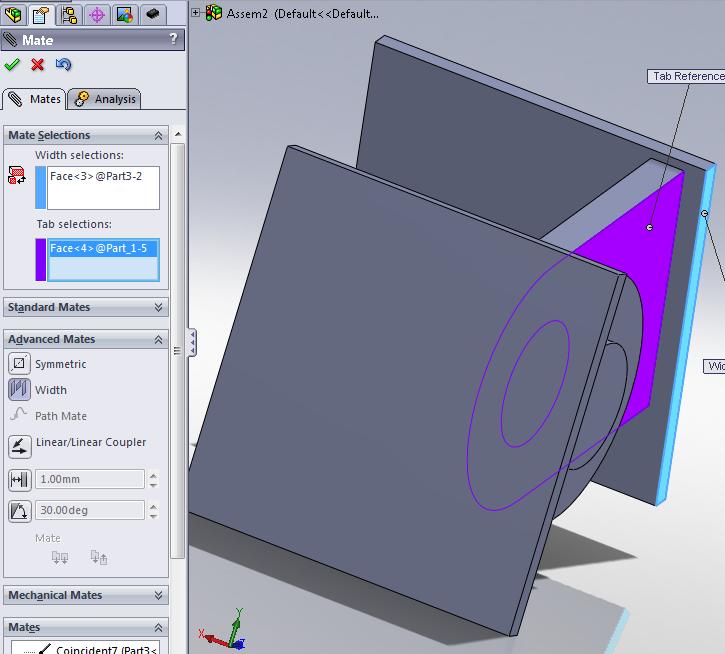

34 Ορισμός Μate μεταξύ δύο επιφανειών Να ορισθεί κατάλληλο Advanced Mate ώστε τα τεμάχια 5,6 να κεντραρισθούν κατακόρυφα μεταξύ τους

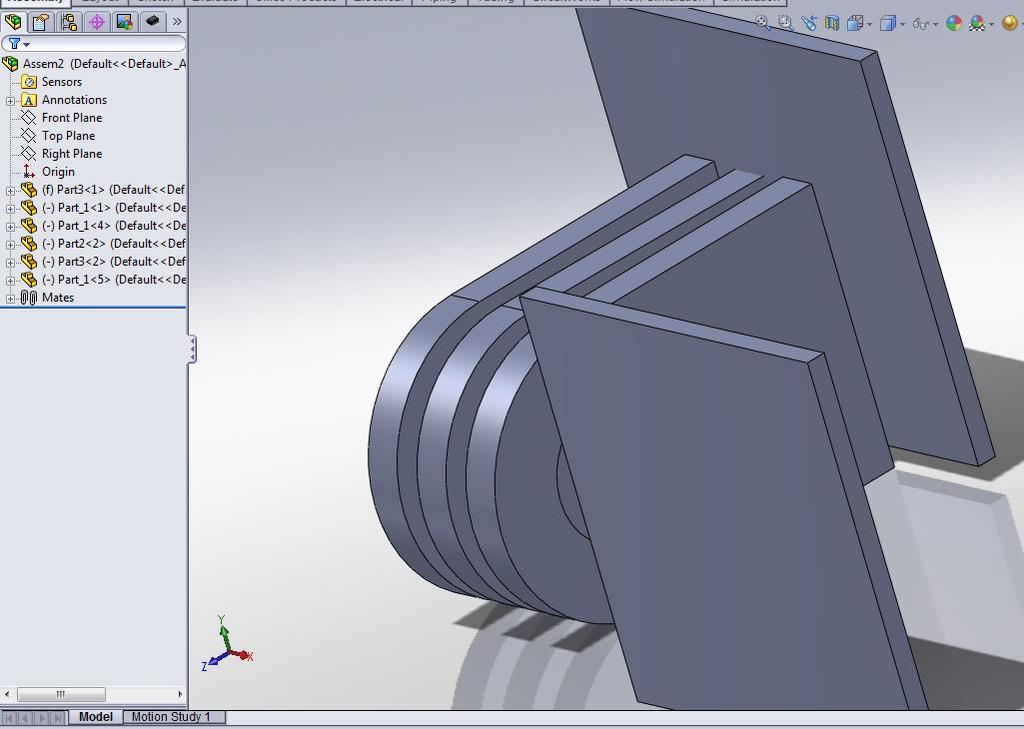

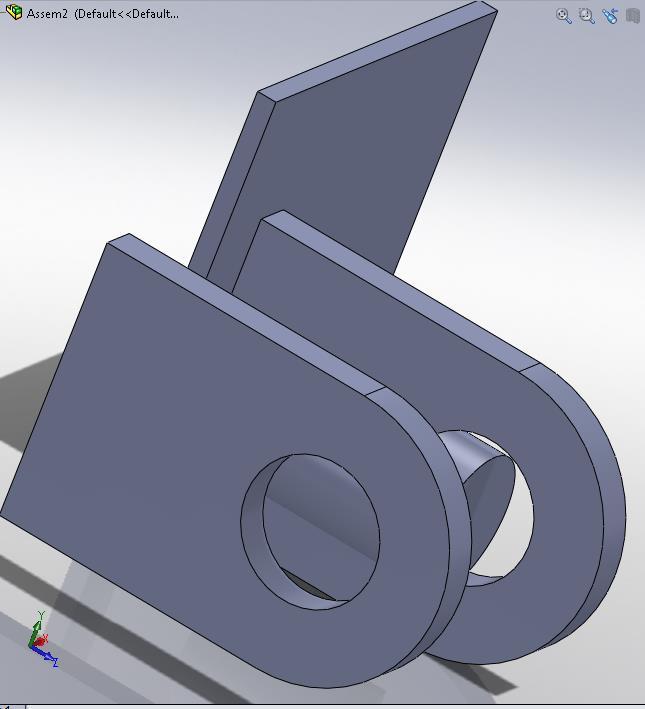

35 Παράδειγμα: Συγκολλητή άρθρωση Ενδεικτική τελική μορφή συγκολλητής άρθρωσης 35
