ΘΕΡΜΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ

Transcript

1 ΘΕΡΜΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ ΚΑΤΑΛΟΓΟΣ 200

2 ΠΕΡΙΕΧΟΜΕΝΑ INDEX Σελίδα/pag. ΤΥΠΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΘΕΡΜΙΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ THERMAL SOLAR SYSTEMS LAYOUT 02 ΘΕΡΜΟΔΟΧΕΙΑ BOILERS 06 ΕΞΑΡΤΗΜΑΤΑ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ SOLAR SYSTEM ACCESSORIES 07 ΑΝΤΛΗΤΙΚΑ ΣΥΓΚΡΟΤΗΜΑΤΑ ΚΑΙ ΠΑΡΕΛΚΟΜΕΝΑ PUMPING STATION AND ACCESSORIES 09 ΣΥΣΤΑΣΗ ΗΛΙΑΚΩΝ ΚΙΤ SOLAR KITS COMPOSITION 2 ΑΝΟΞΕΙΔΩΤΟΣ ΣΩΛΗΝΑΣ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ STAILESS STEEL PIPE FOR SOLAR SYSTEM 5

3 n. ΘΕΡΜΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ SOLAR THERMAL SYSTEM ΗΛΙΑΚΟ ΣΥΣΤΗΜΑ ΠΑΡΑΓΩΓΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΜΕ ΘΕΡΜΟΔΟΧΕΙΟ ΕΝΟΣ ΕΝΑΛΛΑΚΤΗ SOLAR SYSTEM FOR DOMESTIC HOT WATER WITH ONE HEAT EXCHANGER TANK ΣΥΣΤΗΜΑ SANITANK Το ηλιακό σύστημα για την παραγωγή του ζεστού νερού χρήσης αποτελείται από ένα θερμοδοχείο SANITANK και το ηλιακό κιτ. Το θερμοδοχείο, στο οποίο αποθηκεύεται το ζεστό νερό χρήσης, είναι χαλύβδινο, επισμαλτωμένο εσωτερικά σύμφωνα με το DIN και διαθέτει εσωτερικά έναν εναλλάκτη θερμότητας ταχείας απόδοσης. Το ηλιακό κιτ αποτελείται από: ηλιακούς συλλέκτες 470PS, αντλητικό συγκρότημα με ηλεκτρονικό ελεγκτή, δοχείο διαστολής, ηλιακό υγρό, εξαρτήματα υδραυλικής σύνδεσης και κιτ στήριξης (κεραμοσκεπής, επίπεδης στέγης, μέσα στην στέγη). S A N I T A N K S Y S T E M Solar system for production of domestic hot water that consist of tank and solar kit. Free standing tank for domestic hot water (DHW) manufactured according to DIN for enamelled steel. Tank is fitted with one rapid recovery heat exchanger. Solar kit consists of: solar collector(s) 470PS, pump station with controller, expansion vessel, solar liquid, hydraulic connection kit and assembly kit (on inclinated tiled roof - on flat roof - into the roof). ΓΡΗΓΟΡΗ ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ / ROUGH DIMENSIONS ΘΕΡΜΟΔΟΧΕΙΟ Tank ΗΛΙΑΚΟ ΚΙΤ Solar kit ΚΩΔΙΚΟΣ ΟΓΚΟΣ (lt) Capacity ΚΕΡΑΜΟΣΚΕΠΗ On inclinated tiled roof ΕΠΙΠΕΔΗ ΣΤΕΓΗ On flat roof ΜΕΣΑ ΣΤΗΝ ΣΤΕΓΗ Into the roof BOILER PS0KIT 475PS0KIT 4752PS0KIT BOILER PS02KIT 475PS02KIT 4752PS02KIT BOILER PS03KIT 475PS03KIT 4752PS03KIT BOILER PS04KIT 475PS04KIT 4752PS04KIT BOILER PS05KIT 475PS05KIT 4752PS05KIT BOILER PS06KIT 475PS06KIT 4752PS06KIT 2 Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη / rough dimensions, project is required Διευκρινίσεις για τα ηλιακά κιτ βλέπε σελίδες / See pag for solar kit components

4 n.2 ΘΕΡΜΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ SOLAR THERMAL SYSTEM ΗΛΙΑΚΟ ΣΥΣΤΗΜΑ ΠΑΡΑΓΩΓΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΜΕ ΘΕΡΜΟΔΟΧΕΙΟ ΔΥΟ ΕΝΑΛΛΑΚΤΩΝ SOLAR SYSTEM FOR DOMESTIC HOT WATER WITH TWO HEAT EXCHANGER TANKS ΣΥΣΤΗΜΑ SANITANK 2 Το ηλιακό σύστημα για την παραγωγή του ζεστού νερού χρήσης αποτελείται από ένα θερμοδοχείο SANITANK και το ηλιακό κιτ. Το θερμοδοχείο, στο οποίο αποθηκεύεται το ζεστό νερό χρήσης, είναι χαλύβδινο, επισμαλτωμένο εσωτερικά σύμφωνα με το DIN και διαθέτει εσωτερικά δύο εναλλάκτες θερμότητας. Το ηλιακό κιτ αποτελείται από: ηλιακούς συλλέκτες 470PS, αντλητικό συγκρότημα με ηλεκτρονικό ελεγκτή, δοχείο διαστολής, ηλιακό υγρό, εξαρτήματα υδραυλικής σύνδεσης και κιτ στήριξης (κεραμοσκεπής, επίπεδης στέγης, μέσα στην στέγη). S A N I T A N K S Y S T E M 2 Solar system for production of domestic hot water that consist of tank and solar kit. Free standing tank for domestic hot water (DHW) manufactured according to DIN for enamelled steel. Tank is fitted with two rapid recovery heat exchanger. Solar kit consists of: solar collector(s) 470PS, pump station with controller, expansion vessel, solar liquid, hydraulic connection kit and assembly kit (on inclinated tiled roof - on flat roof - into the roof). ΓΡΗΓΟΡΗ ΔΙΑΣΤΑΣΙΟΛΟΓHΣΗ / ROUGH DIMENSIONS ΘΕΡΜΟΔΟΧΕΙΟ Tank ΗΛΙΑΚΟ ΚΙΤ Solar kit ΚΩΔΙΚΟΣ ΟΓΚΟΣ (lt) Capacity ΚΕΡΑΜΟΣΚΕΠΗ On inclinated tiled roof ΕΠΙΠΕΔΗ ΣΤΕΓΗ On flat roof ΜΕΣΑ ΣΤΗΝ ΣΤΕΓΗ Into the roof BOILER PS0KIT 475PS0KIT 4752PS0KIT BOILER PS02KIT 475PS02KIT 4752PS02KIT BOILER PS03KIT 475PS03KIT 4752PS03KIT BOILER PS04KIT 475PS04KIT 4752PS04KIT BOILER PS05KIT 475PS05KIT 4752PS05KIT BOILER PS06KIT 475PS06KIT 4752PS06KIT Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη / rough dimensions, project is required 3 Διευκρινίσεις για τα ηλιακά κιτ βλέπε σελίδες / See pag for solar kit components

5 n.3 ΘΕΡΜΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ SOLAR THERMAL SYSTEM ΘΕΡΜΙΚΟ ΗΛΙΑΚΟ ΣΥΣΤΗΜΑ ΒΕΒΙΑΣΜΕΝΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΚΑΙ ΤΗΝ ΥΠΟΒOΗΘΗΣΗ ΤΗΣ ΘΕΡΜΑΝΣΗΣ ΜΕ 2 ΕΝΑΛΛΑΚΤΕΣ TANK IN TANK ACTIVE SYSTEM FOR DOMESTIC HOT WATER AND SPACE HEATING WITH 2 HEAT EXCHANGERS TANK IN TANK ΣΥΣΤΗΜΑ COMBI TANK IN TANK Θερμικό ηλιακό σύστημα βεβιασμένης κυκλοφορίας για την παραγωγή ζεστού νερού χρήσης και υποβοήθηση της θέρμανσης που αποτελείται από ένα θερμοδοχείο Combi tank in tank και το ηλιακό κιτ. Το εσωτερικό θερμοδοχείο, στο οποίο αποθηκεύεται το ζεστό νερό χρήσης, είναι κατασκευασμένο από υψηλής ποιότητας χάλυβα σύμφωνα με το DIN και εξασφαλίζει την υγιεινή του νερού καθώς η εσωτερική επιφάνεια του προστατεύεται από διπλή επισμάλτωση και ανόδιο μαγνησίου. Το ηλιακό κιτ αποτελείται από: ηλιακούς συλλέκτες 470PS, αντλητικό συγκρότημα με ηλεκτρονικό ελεγκτή, δοχείο διαστολής, ηλιακό υγρό, εξαρτήματα υδραυλικής σύνδεσης και κιτ στήριξης (κεραμοσκεπής, επίπεδης στέγης, μέσα στην στέγη). combi TANK IN TANK SYSTEM Solar system for domestic hot water and heating integration, consist of Combi Tank in Tank and solar kit. In compliance to DIN 4753 for ensuring water hygiene, the DHW tank internal surface is protected by a double-coated enamel and a magnesium anode. Solar kit consists of: solar collector(s) 470PS, pump station with controller, expansion vessel, solar liquid, hydraulic connection kit and assembly kit (on inclinated tiled roof - on flat roof - into the roof). ΓΡΗΓΟΡΗ ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ / ROUGH DIMENSIONS ΘΕΡΜΟΔΟΧΕΙΟ Tank ΗΛΙΑΚΟ ΚΙΤ Solar kit ΚΩΔΙΚΟΣ ΟΓΚΟΣ (lt) Capacity ΚΕΡΑΜΟΣΚΕΠΗ On inclinated tiled roof ΕΠΙΠΕΔΗ ΣΤΕΓΗ On flat roof ΜΕΣΑ ΣΤΗΝ ΣΤΕΓΗ Into the roof m BOILER (80) 4750PS04KIT 475PS04KIT 4752PS04KIT m BOILER (80) 4750PS05KIT 475PS05KIT 4752PS05KIT m BOILER (235) 4750PS06KIT 475PS06KIT 4752PS06KIT 4 Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη / rough dimensions, project is required Διευκρινίσεις για τα ηλιακά κιτ βλέπε σελίδες / See pag for solar kit components

6 n.4 ΘΕΡΜΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ SOLAR THERMAL SYSTEM ΘΕΡΜΙΚΟ ΗΛΙΑΚΟ ΣΥΣΤΗΜΑ ΒΕΒΙΑΣΜΕΝΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΚΑΙ ΤΗΝ ΥΠΟΒΟΗΘΗΣΗ ΤΗΣ ΘΕΡΜΑΝΣΗΣ ΜΕ 3 ΕΝΑΛΛΑΚΤΕΣ RAPID SOLAR SYSTEM FOR DOMESTIC HOT WATER AND SPACE HEATING WITH 3 HEAT EXCHANGERS TANK ΣΥΣΤΗΜΑ INSTANTANEO Θερμικό ηλιακό σύστημα βεβιασμένης κυκλοφορίας για την παραγωγή ζεστού νερού χρήσης και υποβοήθηση της θέρμανσης που αποτελείται από ένα θερμοδοχείο Combi instantaneo και το ηλιακό κιτ. Το θερμοδοχείο θερμικής διαστρωμάτωσης instantaneo αποτελείται από τρεις εναλλάκτες υψηλής απόδοσης, δύο εναλλάκτες που συνδέονται με τους ηλιακούς συλλέκτες και έναν εναλλάκτη, από ανοξείδωτο χάλυβα, για την παραγωγή του ζεστού νερού χρήσης. Το ηλιακό κιτ αποτελείται από: ηλιακούς συλλέκτες 470PS, αντλητικό συγκρότημα με ηλεκτρονικό ελεγκτή, δοχείο διαστολής, ηλιακό υγρό, εξαρτήματα υδραυλικής σύνδεσης και κιτ στήριξης (κεραμοσκεπής, επίπεδης στέγης, μέσα στην στέγη). combi istantaneo system Solar system for domestic hot water and heating, consist of: tank Combi Istantaneo and solar kit. Rapid recovery stratified tank with three high efficiency heat exchangers, two solar exchangers to be connected to solar collectors and one exchanger, in stainless steel, for rapid generation of domestic hot water. Solar kit consists of: solar collector 470PS, pump station with controller, expansion vessel, solar liquid, hydraulic connection kit and assembly kit (on inclinated tiled roof - on flat roof - into the roof). ΓΡΗΓΟΡΗ ΔΙΑΣΤΑΣΙΟΛΟΓΗΣΗ / ROUGH DIMENSIONS ΘΕΡΜΟΔΟΧΕΙΟ Tank ΗΛΙΑΚΟ ΚΙΤ Solar kit ΚΩΔΙΚΟΣ ΟΓΚΟΣ (lt) Capacity ΚΕΡΑΜΟΣΚΕΠΗ On inclinated tiled roof ΕΠΙΠΕΔΗ ΣΤΕΓΗ On flat roof ΜΕΣΑ ΣΤΗΝ ΣΤΕΓΗ Into the roof m 2 470BOILER PS04KIT 475PS04KIT 4752PS04KIT m 2 470BOILER PS05KIT 475PS05KIT 4752PS05KIT m 2 470BOILER PS06KIT 475PS06KIT 4752PS06KIT m 2 470BOILER PS0KIT 475PS0KIT 4752PS0KIT Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη / rough dimensions, project is required Διευκρινίσεις για τα ηλιακά κιτ βλέπε σελίδες / See pag for solar kit components 5

7 ΕΞΑΡΤΗΜΑΤΑ ΘΕΡΜΙΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ- BOILERS COMPONENTS FOR SOLAR SYSTEMS - BOILER ΚΩΔ. 4700BOILER Θερμοδοχείο για ΖΝΧ με δύο εναλλάκτες (ηλιακός εναλλάκτης + εναλλάκτης λέβητα) Tank for hot water with double heating coils (solar exchanger + auxiliary boiler exchanger ) ΚΩΔ. 470BOILER Θερμοδοχείο INSTANTANEO για ΖΝΧ και υποβοήθηση θέρμανσης με τρεις εναλλάκτες (δύο ηλιακοί εναλλάκτες + εναλλάκτης ΖΝΧ) Tank for hot water and heating integration with three heating coils (two solar exchangers + DHW exchanger Λίτρα 4700BOILER BOILER BOILER BOILER BOILER BOILER *μεγαλύτερη χωρητικότητα κατόπιν παραγγελίας/bigger capacity on request ΚΩΔ. 4703BOILER Θερμοδοχείο για την παραγωγή ΖΝΧ με έναν εναλλάκτη Tank for water with single heating coil Λίτρα 4703BOILER BOILER BOILER BOILER BOILER BOILER Λίτρα 470BOILER BOILER BOILER BOILER ΚΩΔ. 4702BOILER Θερμοδοχείο tank in tank για ΖΝΧ και υποβοήθηση θέρμανσης με δύο εναλλάκτες (ηλιακός εναλλάκτης + εναλλάκτης λέβητα) Tank for hot water and heating integration with two heating coils (solar exchanger + auxiliary boiler exchanger) Λίτρα 4702BOILER (80) 4702BOILER (80) 4702BOILER (235) ΚΩΔ. 4705BOILER Θερμοδοχείο για την παραγωγή ZNX με διπλό εναλλάκτη (ηλιακός εναλλάκτης + εναλλάκτης για αντλία θερμότητας) Tank for hot water with double heating coil (solar exchanger + heat pump exchanger ) ΚΩΔ. 4704BOILER Θερμοδοχείο υποβοήθησης θέρμανσης με ηλιακό εναλλάκτη. Tank for integration heating with solar exchanger Λίτρα 4705BOILER BOILER BOILER Λίτρα 4704BOILER BOILER BOILER BOILER BOILER ΚΩΔ. 4706BOILER Θερμοδοχείο για την παραγωγή ZNX με εναλλάκτη για αντλία θερμότητας Tank for hot water with single heating coil for heat pump Λίτρα 4706BOILER BOILER

8 ΕΞΑΡΤΗΜΑΤΑ ΘΕΡΜΙΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ COMPONENTS FOR SOLAR SYSTEMS ΚΩΔ. 470PS 47PS Συλλέκτης επιλεκτικής επίπεδης επιφάνειας High selective solar flat collector, universal assembling ΚΩΔ. 4720KITADD Κιτ υδραυλικής σύνδεσης μεταξύ των συλλεκτών κωδ. 470PS020 Kit for further vertical collectors art. 470PS2020 Μέγεθος Απορροφητής Flowmeter Μον./Κιβώτιο 470PS2020 2,02m 2 Mirotherm 47PS2340 2,34m 2 Tinox 470PS Συνολική επιφάνεια 2,02 m 2 - Gross area 2,02 m 2 - Επιφάνεια απορρόφησης,8 m 2 - Absorber area,8m 2 47PS Συνολική επιφάνεια 2,4 m 2 - Gross area 2,34 m 2 - Επιφάνεια απορρόφησης 2,4 m 2 - Absorber area 2,4m 2 Μέγεθος Μον./Κιβώτιο 4720KITADD 22 /25 2 ΚΩΔ. 475 Στηρίγματα στερέωσης συλλεκτών σε στέγες Tee copper pipe / Pex pipe / copper pipe - Ονομαστική παροχή 20 lt/h - Nominal flowrate 20l/h - Μέγιστη ισχύς,47 W - Peak power.47w - Ονομαστική παροχή 20 lt/h - Nominal flowrate 20l/h - Μέγιστη ισχύς,73 W - Peak power.73w Μέγιστη θερ/σια αδράνειας 206 C - Stagnation temperature 206 C - Μέγιστη θερ/σια αδράνειας 208 C - Stagnation temperature 208 C ΚΩΔ. 477KIT 478KIT Τύπος Στέγης Μον./Κιβώτιο Roof Τype 475STAFFA0TP Κλασσικό κεραμίδι/slate roof 2/20 475STAFFA0CP Ρωμαϊκό κεραμίδι/bent tiles 2/20 475STAFFA0TU universal 2/20 475STAFFA0TL μεταλλική/iron 2/20 Αριθμός Συλλεκτών Για Συλλέκτη N o Collectors Τype Πλαίσιο ηλιακών συλλεκτών για την εγκατάσταση μέσα σε κεραμοσκεπή για,2 ή περισσότερους συλλέκτες Solar collector frame for installation in inclinated tiled roof for, 2 or more collectors Μον./Κιβώτιο 477KIT0 477KIT PS 477KIT0ADD επέκταση/extending 478KIT0 478KIT PS 478KIT0ADD επέκταση/extending 475KIT0 Αριθμός Συλλεκτών Για Συλλέκτη N o Collectors Τype καθ. 470PS ΚΩΔ. 475KIT 479KIT Κιτ επικλινής στέγης για,2 ή περισσότερους κάθετους/ οριζόντιους συλλέκτες σε στέγη με κεραμίδια On inclinated tiled roof mounting kit for, 2 or more vertical/horizontal solar collectors Μον./Κιβώτιο 475KIT02 2 καθ. ( οριζ.) 475KIT0ADD επέκταση/extending 479KIT0 καθ. 479KIT02 2 καθ. ( οριζ.) 47PS 479KIT0ADD επέκταση/extending 476KIT0FX Αριθμός Συλλεκτών Για Συλλέκτη N o Collectors Τype (οριζ.) 470PS ΚΩΔ. 476KITFX 472KITFX Βάση στήριξης συλλεκτών επίπεδης στέγης για,2 ή 3 συλλέκτες με ρυθμιζόμενη κλίση Flat roof mounting kit for, 2 or 3 vertical collectors with adjustable racks Μον./Κιβώτιο 476KIT02FX 2 (καθ.) 476KIT03FX 3 (καθ.) 472KIT0FX (οριζ.) 472KIT02FX 2 (καθ.) 47PS 472KIT03FX 3 (καθ.) ΚΩΔ. 475KITADD Κιτ για την ένωση των κωδικών 475ΚΙΤ και 479ΚΙΤ Universal connecting set for 2 mounting kits art. 475KIT and 479KIT Μον./Κιβώτιο 475KITADD 7

9 ΕΞΑΡΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ ΓΙΑ ΧΑΛΚΟΣΩΛΗΝΑ FITTINGS FOR COPPER PIPE ΚΩΔ. 4720KITORIZ Κιτ σύνδεσης για 2 συλλέκτες, οριζόντιο μοντάρισμα με χαλκοσωλήνα Φ22 Standard connections for 2 collectors, horizontal mounting ΚΩΔ. 4720KIT Κιτ σύνδεσης για 2 συλλέκτες, κάθετο μοντάρισμα με χαλκοσωλήνα Φ22 Standard connections for 2 collectors, vertical mounting 4720KIT02ORIZ 22 /0 4720KIT02 22 /0 ΚΩΔ. 4735E Ηλεκτρονικός προγραμματιζόμενος ελεγκτής θερμοκρασίας για ηλιακά συστήματα με μεγάλη οθόνη LCD Programmable electronic temperature controller for solar systems, large LCD screen ΚΩΔ KITA DDORIZ Κιτ σύνδεσης για επιπρόσθετο οριζόντιο συλλέκτη 470PS Kit additional horizontal collectors art. 470PS Eίσοδοι Input Αισθητήρια Sensor Έξοδοι Output Μον./Κιβ. 4735E E E KITADDORIZ 22 /25 Είσοδοι: Ο συνολικός αριθμός αισθητηρίων που μπορεί να δεχτεί ο ελεγκτής Input: The total number of sensors that can be connected to the controller Αισθητήρια: Ο αριθμός των αισθητηρίων θερμοκρασίας που βρίσκονται στην συσκευασία Sensors: The number of sensors that come together with the controller Έξοδοι; O αριθμός των ανεξάρτητων εντολών που μπορεί να δώσει ο ελεγκτής Output: The number of appliances that can be controlled ΚΩΔ. 473ANTIG Αντιπαγωτικό υγρό για ηλιακά συστήματα, χρησιμοποιείται μετά από ανάμιξη Antifreeze liquid for solar systems (to be mixed) ΚΩΔ. 4730V Δοχείο διαστολής 2,5 bar Expansion vessel 2.5 bar Λίτρα 473ANTIG000 0 Λίτρα 4730V008 8 l 4730V l 4730V l 4730V l ΚΩΔ. 4736SONDA Αισθητήριο θερμοκρασίας ΡΤ000, καλώδιο σιλικόνης μήκους 2 m, ανοξείδωτο αισθητήριο 6Χ25 mm Temperature PT000 sensor, silicon cable length 2m, stainless steel probe 6x25mm SONDA000 /50

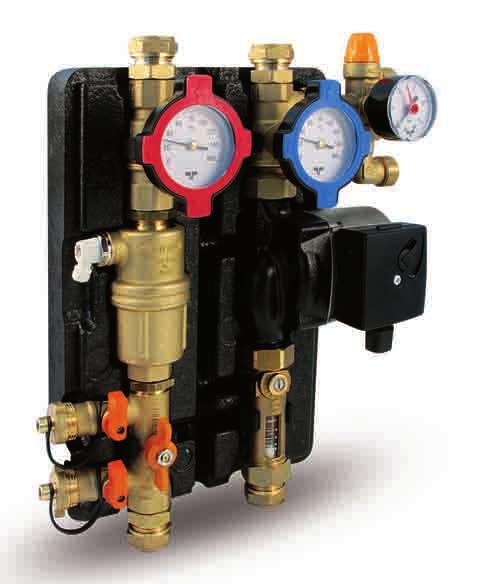

10 ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΘΕΡΜΙΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ PUMPING STATION AND ACCESSORIES FOR SOLAR THERMAL SYSTEMS ΚΩΔ Αντλητικό συγκρότημα θερμικών ηλιακών συστήματων αποτελούμενο από: ΠΡΟΣΑΓΩΓΗ - Παροχόμετρο υψηλής θερμοκρασίας - Κυκλοφορητή κατάλληλο για χρήση σε ηλιακά συστήματα - Σφαιρικό κρουνό με ενσωματωμένη βαλβίδα αντεπιστροφής και θερμόμετρο - Βαλβίδα ασφαλείας 6 bar και μανόμετρο ΕΠΙΣΤΡΟΦΗ - Σφαιρικό κρουνό με ενσωματωμένη βαλβίδα αντεπιστροφής και θερμόμετρο - Απαερωτή - Συγκρότημα πλήρωσης - εκκένωσης Η μονάδα περιλαμβάνει συνδέσεις για χαλκοσωλήνα Φ22 Twin line pumping station for solar thermal system, made by: FLOWLINE - High-temperature visual flow balancing valve - Solar rated pump - Ball valve with built in non return valve and integrated thermometer - 6 bar solar rated pressure reliefe valve and manometer RETURN - Ball valves with built in non return valves and integrated thermometer - De-aireator - Filling and drain group N.B. The unit includes 22 copper pipe fittings 4745WL506 Κυκλοφορητής Solar pump Παροχόμετρο Flowmeter,5-6 l/min / 4745WL406 Wilo ST 5/6 Eco 4-6 l/min / 4745WL l/min / 4745GF506,5-6 l/min / 4745GF406 Grundfos solar l/min / 4745GF l/min / ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - : DN Σύνδεση: χαλκοσωλήνα Φ22 - Μέγιστη πίεση: 0 bar - Μέγιστη θερμοκρασία λειτουργίας: 60 C - Υλικό κατασκευής: ορείχαλκος CW67N, ανοξείδωτο - Στεγανοποιητικά: EPDM Perox φθοριούχο ελαστικό - Μονωτικό κουτί: PPE - Dimension: DN 25 - " - Connection: Cu Pipe 22mm - Maximum operating pressure: 0 bar - Maximum operating temperature: 60 C - Material: Brass CW 67N; Stainless steel - Gaskets: EPDM Perox; Fluorired rubber - Insolating box : PPE ΚΩΔ. 4746KIT Σετ σύνδεσης του δοχείου διαστολής αποτελούμενο από: - Σωλήνα σύνδεσης μήκους 50 cm με σπείρωμα σύνδεσης 3/4 - Στήριγμα τοίχου - Βαλβίδα αντεπιστροφής 3/4 Expansion vessel connection set made by: - Flexible connection pipe 50 cm lenght with 3/4" swivel connectors - wall mounting bracket - 3/4" non return valve ΚΩΔ Βαλβίδα αντεπιστροφής για το δοχείο διαστολής αρσενικό 3/4 - θηλυκό 3/4 Non return valve for expansion vessel 3/4" M - 3/4" F ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας 60 C - Υλικό κατασκευής: ορείχαλκος CW67N - Στεγανοποιητικά: EPDM Perox - Εύκαμπτος σωλήνας από αλουμίνιο - Στήριγμα: Γαλβανισμένος σίδηρος - Max. operating pressure: 6 bar - Max. operating temperature: 60 C - Material: brass CW 67N - Gaskets: EPDM Perox - Flexible braided aluminim pipe - bracket galvanized iron 4746KIT0 3/4 /0 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας 60 C - Υλικό κατασκευής: ορείχαλκος CW67N - Στεγανοποιητικά : EPDM Perox - Max. operating pressure: 6 bar - Max. operating temperature: 60 C - Material: brass CW 67N - Gaskets: EPDM Perox 4746G0505 3/4 M - 3/4 F 5/50 9

11 ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΘΕΡΜΙΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ PUMPING STATION AND ACCESSORIES FOR SOLAR THERMAL SYSTEMS ΚΩΔ Απαερωτής αντλητικού συγκροτήματος, 3/4 αρσενικό Χ 3/4 αρσενικό με αυτοστεγανοποίηση De-aireator for pumping station with 3/4"M x 3/4"M self-sealing ΚΩΔ Κιτ ασφάλειας αντλιτικού συγκροτήματος με μανόμετρο -0 bar και βαλβίδα ασφαλείας 6 bar Solar Safety Group with manometer -0 bar, Safety valve 6 bar ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας: 60 C - Υλικό κατασκευής: ορείχαλκος CW 67Ν - Στεγανοποιητικά: EPDM Perox, φθοριούχο ελαστικό - Πλαστικά μέρη: ενισχυμένο νάιλον - Max. operating pressure: 6 bar - Max. operating temperature: 60 C - Material: brass CW 67N - Gaskets: EPDM Perox, Fluorired rubber - Plastic components: reinforced nylon 4747G0505 3/4 /0 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας: 60 C - Υλικό κατασκευής: ορείχαλκος CW 67Ν - Στεγανοποιητικά: EPDM Perox, φθοριούχο ελαστικό - Πλαστικό κάλυμμα: νάιλον - Max. operating pressure: 6 bar - Max. operating temperature: 60 C - Material: brass CW 67N - Gaskets: EPDM Perox, Fluorired rubber - Plastic components: reinforced nylon 4748G /0 ΚΩΔ. 4739SUN Ρυθμιζόμενη θερμοστατική αναμεικτική βαλβίδα ηλιακών συστημάτων Thermostatic adjustable mixing valve for solar thermal system ΚΩΔ. 234SUN Τρίοδη ηλεκτροβάνα με αρσενικό σπείρωμα για θερμικά ηλιακά συστήματα Motorised 3 way diverting ball valve with male union connection for solar panel system ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Κατασκευασμένο κατά EN - Εύρος ρύθμισης C - Μέγιστη πίεση λειτουργίας: 0 bar - Μέγιστη θερμοκρασία λειτουργίας: 00 C - Υλικό κατασκευής: χρώμιο, ορείχαλκος CW 602Ν ανθεκτικός στην αντιψευδαργύρωση - Βολάν ρύθμισης: νάιλον - According to UNI EN - Range of setting C - Max operating pressure: 0 bar - Maximum operating temperature: 00 C - Material Housing: Chrome plated Brass CW 602N antidezincification - Setting Knob: Nylon 4739K04SUN /2 /0 4739K05SUN 3/4 /0 4739K05CKSUN 3/4 (με αντεπίστροφα) /0 4739K22SUN 22 (χαλκοσωλήνα) /0 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας: 60 C - Υλικό κατασκευής: ορείχαλκος CW 67Ν - Στεγανοποιητικά: ενισχυμένο EPDM, φθοριούχο ελαστικό - Πλαστικά μέρη: ενισχυμένο νάιλον - Τροφοδοσία 230Vac (εναλλακτικά 24 Vac) - Μέγιστη ροπή: 8 Nm - Τάξη προστασίας: ΙΡ 44 - Max. operating pressure: 6 bar - Max. operating temperature: 60 C - Material: brass CW 67N - Gaskets: Reinforced PTFE, Fluorired rubber - Plastic components: reinforced nylon - Power Supply 230Vac (optional 24 Vac) - Torque Moment: 8Nm - Protection rate IP N05SUN 3/4 /4 234N06SUN /4 ΚΩΔ. 564FD Καμπύλη με τρελλό παξιμάδι και έδρα για ανοξείδωτο σωλήνα Elbow fitting with loose nut and flat seat K22SUN 564G000505FD 3/4 x 3/4 5/50

12 ΑΝΤΛΗΤΙΚΟ ΣΥΓΚΡΟΤΗΜΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΘΕΡΜΙΚΩΝ ΗΛΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ PUMPING STATION AND ACCESSORIES FOR SOLAR THERMAL SYSTEMS ΚΩΔ Εξάρτημα για την πλήρωση και την εκκένωση του συστήματος με σπειρώματα 3/4 θηλυκό Filling and drain Set with 3/4" F/F connectors ΚΩΔ. 299SUN Κρουνός εκκένωσης με αρσενικό σπείρωμα /2 Drain and filling valve for high temperature purpose. Self sealing /2" male thread ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας: 80 C - Υλικό κατασκευής: ορείχαλκος CW67N - Λαβές: Zamak - Στεγανοποιητικό: ενισχυμένο PTFE, φθοριούχο ελαστικό - Max. operating pressure: 6 bar - Max operating temperature: 80 C - Materials: brass CW 67N - Handles: Zamak - Gaskets: reinforced PTFE, Fluorired rubber - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας: 80 C - Υλικό κατασκευής: ορείχαλκος CW67N - Λαβές: Zamak - Στεγανοποιητικό: ενισχυμένο PTFE, φθοριούχο ελαστικό - Max. operating pressure: 6 bar - Max operating temperature: 80 C - Materials: brass CW 67N - Handles: Zamak - Gaskets: reinforced PTFE, Fluorired rubber 4749G0005 3/4 /0 299G0004SUN /2 25/00 ΚΩΔ. 3505SUN Βαλβίδα αντεπιστροφής YACHT θηλυκή ISO 228 με μεταλλικό έμβολο και στεγανοποιητικά κατάλληλα για υψηλές θερμοκρασίες Check valve yacht F/F ISO 228 with metallic valve plate and gaskets suitable for high temperature use ΚΩΔ. 2330SUN Σφαιρικός διακόπτης θηλυκός με πορτοκαλί μεταλλική λαβή. Μέγιστη θερμοκρασία λειτουργίας 80 C Female/female ball valve orange steel flat handle. Max temperature 80 C. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ: - Μέγιστη πίεση λειτουργίας: 6 bar - Μέγιστη θερμοκρασία λειτουργίας: 80 C - Υλικό κατασκευής: ορείχαλκος CW67N - βαλβίδα: ορείχαλκος (μέχρι την /4 ), ανοξείδωτο (σε /2 και 2 ) - Στεγανοποιητικό: ενισχυμένο PTFE - Max. operating pressure: 6 bar - Max operating temperature: 80 C - Materials: Housing brass CW 67N - Valves plates: Brass (up to "/4) Stainless Steel ("/2 and 2") - Gaskets: EPDM Perox 2330A2804SUN /2 25/ A2805SUN 3/4 5/ A2806SUN 0/ G2804SUN /2 0/ G2805SUN 3/4 8/ G2806SUN 8/ G2807SUN /4 6/ G2808SUN /2 4/ G2809SUN 2 2/24 ΚΩΔ. 233SUN Σφαιρικός διακόπτης αρσενικός θηλυκός με πορτοκαλί λαβή. Μέγιστη θερμοκρασία λειτουργίας 80 C Male/female ball valve orange steel flat handle. Max temperature 80 C. Μεταλλικό έμβολο Metallic shutter 233A2804SUN /2 25/00 233A2805SUN 3/4 5/60 233A2806SUN 0/40

13 ΗΛΙΑΚΑ ΚΙΤ ΜΕ ΣΥΛΛΕΚΤΕΣ ΚΩΔ. 470PS ΓΙΑ ΚΕΡΑΜΟΣΚΕΠΗ ON INCLINATED TILED ROOF SOLAR KITS FOR COLLECTORS ART. 470PS ΗΛΙΑΚΟ ΚΙΤ ΚΩΔ. 4750PS/SOLAR KITS ART. 4750PS Part number 4750PS0KIT 4750PS02KIT 4750PS03KIT 4750PS04KIT 4750PS05KIT 470PS KIT0 475KIT KIT0ADD 475KITADD KIT KITADD GI GI E V V V V ANTIG Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη/kit composition shown is just an example. The components shall be selected according to the project Part number 4750PS06KIT 4750PS07KIT 4750PS08KIT 4750PS09KIT 4750PS0KIT 470PS KIT0 475KIT KIT0ADD 475KITADD KIT KITADD GI GI E V V V V ANTIG Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη/kit composition shown is just an example. The components shall be selected according to the project

14 ΗΛΙΑΚΑ ΚΙΤ ΜΕ ΣΥΛΛΕΚΤΕΣ ΚΩΔ. 470PS ΓΙΑ ΕΠΙΠΕΔΗ ΟΡΟΦΗ FLAT ROOF SOLAR KITS FOR COLLECTORS ART. 470PS ΗΛΙΑΚΟ ΚΙΤ ΚΩΔ. 475PS/SOLAR KITS ART. 475PS Part number 475PS0KIT 475PS02KIT 475PS03KIT 475PS04KIT 475PS05KIT 470PS KIT0FX 476KIT02FX 2 476KIT03FX 475KITADD 4720KIT KITADD GI GI E V V V V ANTIG Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη/kit composition shown is just an example. The components shall be selected according to the project Part number 475PS06KIT 475PS07KIT 475PS08KIT 475PS09KIT 475PS0KIT 470PS KIT0FX 476KIT02FX KIT03FX KITADD KIT KITADD GI GI E V V V V ANTIG Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη/kit composition shown is just an example. The components shall be selected according to the project 3

15 ΗΛΙΑΚΑ ΚΙΤ ΜΕ ΣΥΛΛΕΚΤΕΣ ΚΩΔ. 470PS ΓΙΑ ΤΟΠΟΘΕΤΗΣΗ ΜΕΣΑ ΣΕ ΚΕΡΑΜΟΣΚΕΠΗ IN TILED ROOF SOLAR KITS FOR COLLECTORS ART. 470PS ΗΛΙΑΚΟ ΚΙΤ ΚΩΔ. 4752PS/SOLAR KITS ART. 4752PS Part number 4752PS0KIT 4752PS02KIT 4752PS03KIT 4752PS04KIT 4752PS05KIT 470PS KIT0 477KIT02 477KIT0ADD KIT KITADD GI GI E V V V V ANTIG Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη/kit composition shown is just an example. The components shall be selected according to the project Part number 4752PS06KIT 4752PS07KIT 4752PS08KIT 4752PS09KIT 4752PS0KIT 470PS KIT0 477KIT02 477KIT0ADD KIT KITADD GI GI E V V V V ANTIG Η διαστασιολόγηση είναι ενδεικτική και δεν αντικαθιστά την μελέτη/kit composition shown is just an example. The components shall be selected according to the project

16 AΝΟΞΕΙΔΩΤΟΣ ΣΩΛΗΝΑΣ ΚΑΙ ΣΥΝΔΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΓΙΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ STAINLESS STEEL PIPE AND FITTING FOR SOLAR SYSTEMS ΚΩΔ. 0700X Ζεύγος ανοξείδωτων, μονωμένων σωλήνων με καλώδιο σύνδεσης για το αισθητήριο θερμοκρασίας Couple of insulated corrugated stainless steel pipe along with wire to connect sensor and controller. ΚΩΔ. 0705COL Σετ 4 στηριγμάτων τοίχου για τον σωλήνα 0700Χ Set of 4 collars to fasten the couple of insulated corrugated steel pipe to the wall. /m 0700X00605 DN6 Κουλούρα/coil 5 m 5 m 0700X DN6 Κουλούρα/coil 20 m 20 m 0700X DN6 Κουλούρα/coil 25 m 25 m 0700X DN20 Κουλούρα/coil 5 m 5 m 0700X DN20 Κουλούρα/coil 20 m 20 m 0700X DN20 Κουλούρα/coil 25 m 25 m 0700X DN25 Κουλούρα/coil 20 m 20 m ΟΔΗΓΙΕΣ ΣΥΝΔΕΣΗΣ ΓΙΑ ΤΟΝ ΣΩΛΗΝΑ 0700Χ INSTRUCTION TO FLANGE PIPE 0700X Περάστε στο σωλήνα το παξιμάδι και το δακτυλίδι και στην συνέχεια σφίξτε το παξιμάδι στην επίπεδη επιφάνεια στεγανοποίησης του ρακόρ Fit nut and ring on corrugated pipe then screw female nut on male fitting with flat seat. Ξεβιδώστε το παξιμάδι, βεβαιωθείτε για την δημιουργία επίπεδης έδρας στο σωλήνα. Unscrew female nut from male fitting. Check flat seat on corrugated pipe. Τοποθετήστε το δακτυλίδι στεγανοποίησης και σφίξτε το παξιμάδι. Fit in the flat sealing and make the connection nut-male fitting. Ανοξείδωτος Σωλήνας Corrugated steel pipe ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΝΤΙΣΤΟΙΧΙΣΗ ΣΩΛΗΝΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΟΣ ΣΥΝΔΕΣΗΣ INSTRUCTION TO MATCH PIPE AND FITTING Εξαρτήματος Fitting size DN6 3/4 DN20 DN25 /4 DN32 /2 DN COL006 σωλήνα/pipe DN6 / COL0020 σωλήνα/pipe DN20 / COL0025 σωλήνα/pipe DN25 /20 ΚΩΔ. 552SET Σετ σύνδεσης ανοξείδωτων μονωμένων σωλήνων αποτελούμενο από: 4 παξιμάδια, 4 στεγανοποιητικά, 4 δακτυλίδια και 2 μαστούς αρσενικούς. Connection set for corrugated steel pipes, made up of: 4 nuts, 4 flat sealings, 4 rings to stop the nut fitted on the corrugated pipe, 2 male nipples. ΚΩΔ. 8930SET Σετ εγκατάστασης ανοξείδωτων μονωμένων σωλήνων αποτελούμενο από: 4 παξιμάδια, 4 στεγανοποιητικά και 4 δακτυλίδια Installation set for corrugated steel pipe, made up of: 4 nuts, 4 flat sealings, 4 rings to stop the nut fitted on the corrugated pipe. Gewinde Thread Μον./Κιβώτιο 552SET07006 σωλ./pipe DN6 3/4 /50 552SET σωλ./pipe DN20 /25 552SET σωλ./pipe DN25 /4 /20 552SET σωλ./pipe DN32 /2 /0 552SET σωλ./pipe DN40 2 /0 Gewinde Thread Μον./Κιβώτιο 8930SET07006 σωλήνα/pipe DN6 3/4 / SET σωλήνα/pipe DN20 / SET σωλήνα/pipe DN25 /4 / SET σωλήνα/pipe DN32 /2 /0 8930SET σωλήνα/pipe DN40 2 /0 5
