Μέτρηση Θερμοκρασίας, Υγρασίας κ.α Ποια είναι η καλύτερη λύση? Ενδείκτης, καταγραφικό ή μεταδότης?

Transcript

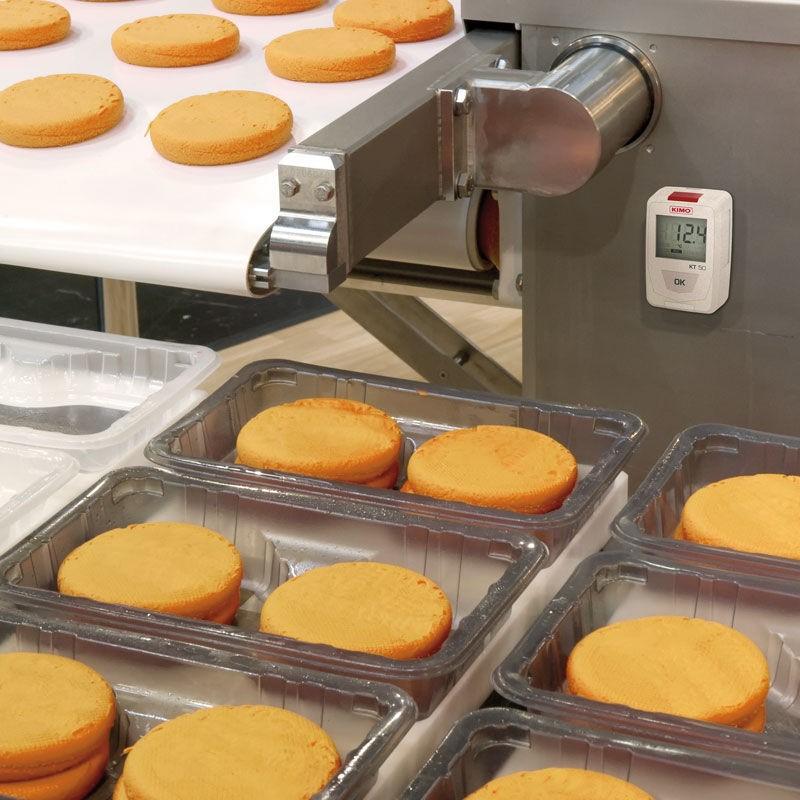

1 Νέα & Τεχνολογία Μέτρηση Θερμοκρασίας, Υγρασίας κ.α Ποια είναι η καλύτερη λύση? Ενδείκτης, καταγραφικό ή μεταδότης? Οι ενδείκτες, τα καταγραφικά και οι μεταδότες χρησιμοποιούνται ευρέως στην βιομηχανία για τον συνεχή έλεγχο παραμέτρων όπως: Θερμοκρασία Υγρασία Πίεση Ταχύτητα και ποιότητα αέρα Δονήσεις μηχανολογικού εξοπλισμού Επικίνδυνα αέρια Καταγραφικό θερμοκρασίας KT50-KIMO ph, αγωγιμότητα, χλώριο κ.ά. Πού απαιτείται η συνεχής παρακολούθηση παραμέτρων; Βιομηχανία τροφίμων για τον έλεγχο π.χ. της παστερίωσης, της αποθήκευσης, της μεταφοράς των τροφίμων κ.ά. Φαρμακοβιομηχανία για τον έλεγχο της υγρασίας, της πίεσης και της θερμοκρασίας στους χώρους παραγωγής, στις διαδικασίες ψύξης, αποστείρωσης κ.τ.λ. Χώρους παραγωγής για τον έλεγχο των δονήσεων στο μηχανολογικό εξοπλισμό, των επικίνδυνων αερίων κ.ά. Χώρους αποθήκευσης των εταιρειών Logistics για τον έλεγχο της θερμοκρασίας και της υγρασίας όπως σε αποθήκες, ψυγεία, καταψύκτες κ.ά. Κτιριακές εγκαταστάσεις για τον έλεγχο π.χ. των περιβαλλοντικών συνθηκών, της ταχύτητας του αέρα που εξέρχεται από τα κλιματιστικά, της ποιότητα του αέρα κ.ά. Οι εφαρμογές είναι πολλές, δικαίως λοιπόν προκύπτει το ερώτημα, ποια λύση είναι η καλύτερη για την κάθε εφαρμογή;

2 Ο έλεγχος παραμέτρων όπως της θερμοκρασίας & υγρασίας, των δονήσεων, της ταχύτητας αέρα, του ph κ.ά. είναι ιδιαίτερα κρίσιμος και γι αυτό είναι σημαντική η σταθερή και μόνιμη παρακολούθηση τους. A.) Ενδείκτες Θερμοκρασίας & Υγρασίας: Οι ενδείκτες είναι όργανα μέτρησης που απεικονίζουν τη στιγμιαία μέτρηση της θερμοκρασίας ή/και της υγρασίας σε μια ψηφιακή οθόνη. Η τεχνολογία τους είναι απλή και το κόστος τους χαμηλό, αντίστοιχα όμως λίγες είναι και οι δυνατότητές τους. Οι ενδείκτες δεν διαθέτουν τη δυνατότητα καταγραφής, μεταφοράς ή επεξεργασίας των μετρήσεων. Ορισμένοι ενδείκτες έχουν τη δυνατότητα ένδειξης της θερμοκρασίας & υγρασίας μέσω ασύρματου δικτύου. B.) Καταγραφικά Θερμοκρασίας & Υγρασίας: Τα καταγραφικά, λειτουργούν όπως οι ενδείκτες δηλ. απεικονίζουν τη στιγμιαία τιμή της παραμέτρου αλλά επιπλέον έχουν τη δυνατότητα συνεχούς καταγραφής των τιμών της θερμοκρασίας, της υγρασίας και γενικότερα της παραμέτρου που ενδιαφέρει τον χρήστη. Επίσης, δίνουν και τη δυνατότητα ανάλυσης και επεξεργασίας των τιμών μέσω της μεταφοράς τους σε Η/Υ, smartphone και tablet. Τα καταγραφικά λειτουργούν αυτόνομα με μπαταρία και έχουν μικρό μέγεθος οπότε μπορούν να χρησιμοποιηθούν και εν κινήσει π.χ. σε ταινιόδρομους, φορτηγά ψυγεία κ.τ.λ.. Τα καταγραφικά αναλόγως τον τρόπο σύνδεσής τους με Η/Υ, smartphone ή tablet χωρίζονται σε : Πλεονέκτημα των καταγραφικών σε σχέση με τους ενδείκτες είναι ότι, καταγράφουν αυτόματα τις τιμές της θερμοκρασίας ή/ και της υγρασίας χωρίς να απαιτείται η παρουσία του χρήστη στο σημείο. μέτρησης! Ενσύρματα, για μεταφορά των μετρήσεων στον Η/Υ μέσω USB Ασύρματα για μεταφορά των μετρήσεων ζωντανά μέσω Bluetooth σε smartphone και tablet ή μέσω ασύρματου δικτύου σε Η/Υ Τα ασύρματα καταγραφικά διαθέτουν επιπλέον τη δυνατότητα ενημέρωσης του χρήστη μέσω ή SMS σε περίπτωση υπέρβασης ορίων. Εξωγενείς παράγοντες όπως το σήμα του ασύρματου δικτύου, ενδέχεται Καταγραφικό θερμοκρασίας & υγρασίας με να επηρεάσουν τη λειτουργία των ασύρμα- ενσωματωμένη έξοδο USB KH50 -KIMO των καταγραφικών. 2

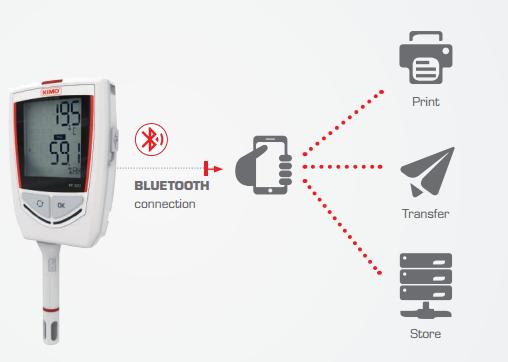

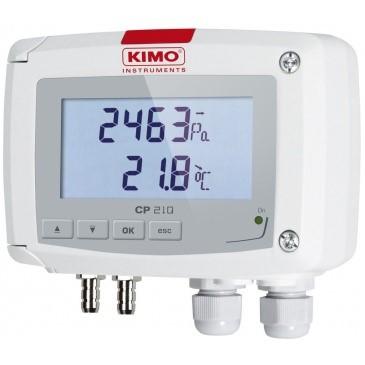

3 Διαδικασία καταγραφής: Η διαδικασία καταγραφής είναι απλή και αποτελείται από τα ακόλουθα απλά βήματα: 1. Παραμετροποίηση του οργάνου μέσω Η/Υ. O χρήστης ορίζει τις βασικές παραμέτρους όπως τη συχνότητα λήψης των δεδομένων, τη στιγμή έναρξης και τον χρόνο ολοκλήρωσης της καταγραφής 2. Εγκατάσταση του καταγραφικού στο σημείο ενδιαφέροντος 3. Μεταφορά και ανάλυση των μετρήσεων μέσω Η/Υ Εξαγωγή μετρήσεων σε excel, δημιουργία γραφημάτων κ.ά. Τα καταγραφικά και το κόστος τους ποικίλλουν με βάση τα τεχνικά χαρακτηριστικά τους, όπως τα παρακάτω: Παράμετρος μέτρησης (θερμοκρασία, υγρασία, πίεση, ποιότητα και ταχύτητα αέρα, δονήσεις μηχανολογικού εξοπλισμού κ.τ.λ.) Τρόπος σύνδεσης με τον Η/Υ, ενσύρματα ή ασύρματα Ύπαρξη ή μη οθόνης ενδείξεων Μνήμη μετρήσεων Συχνότητα καταγραφής Συνθήκες λειτουργίας Δείκτης προστασίας έναντι σκόνης, νερού και αέρα Μεταφορά μετρήσεων από καταγραφικό θερμοκρασίας & υγρασίας KT220 σε smartphone - KIMO Γ.) Μεταδότες Θερμοκρασίας & Υγρασίας Οι μεταδότες είναι χρήσιμα εργαλεία για τον συνεχή & α- πομακρυσμένο έλεγχο των παραμέτρων όπως π.χ θερμοκρασία, υγρασία κ.α. Ο χρήστης ενημερώνεται ανά πάσα στιγμή για κάθε μεταβολή της παραμέτρου. Το γεγονός αυτό του δίνει τη δυνατότητα να επέμβει είτε με τη φυσική του παρουσία (π.χ. κλείνοντας κάποια βάνα) είτε χωρίς αυτήν (π.χ. ενεργοποιώντας κάποια δοσομετρική αντλία). Η εγκατάσταση των μεταδοτών γίνεται με καλωδίωση και μετατρέπουν την τιμή της θερμοκρασίας, υγρασίας σε κάποιο τυποποιημένο σήμα αναλογικό (π.χ. 4-20mA, ρελέ) ή ψηφιακό σήμα (π.χ. Ethernet). Μεταδότης πίεσης & θερμοκρασίας CP210 -KIMO Το σήμα των μεταδοτών μπορεί να αξιοποιηθεί απομακρυσμένα σε συστήματα αυτοματισμού( π.χ. SCADA, PLC, DCS). 3

4 Ορισμένοι μεταδότες προσφέρουν επιπλέον τη δυνατότητα καταγραφής των μετρήσεων ενώ αυτοί που διαθέτουν έξοδο ρελέ ειδοποιούν τον χρήστη με οπτικό και ηχητικό συναγερμό σε περίπτωση υπέρβασης ορίων. Ο χρήστης μπορεί σε αυτούς τους μεταδότες να συνδέσει επιπλέον εξωτερικό συναγερμό όπως φάρο ή σειρήνα. Οι μεταδότες διαφοροποιούνται βάσει των εξής χαρακτηριστικών: Παράμετρος μέτρησης (θερμοκρασία, υγρασία, πίεση, ποιότητα και ταχύτητα αέρα κ.τ.λ.) Ύπαρξη ή μη ψηφιακής οθόνης Σήμα εξόδου (4-20mA, 0-10V, ρελέ, Ethernet κ.τ.λ.) Τροφοδοσία Δυνατότητα καταγραφής σε Η/Υ Δείκτη προστασίας έναντι σκόνης, νερού, αέρα Οι μεταδότες χρησιμοποιούνται ευρέως σε συστήματα αυτοματισμού. Ειδοποιούν για τυχόν αλλαγές με οπτικό, ηχητικό συναγερμού και καταγράφουν! Τρόπος σύνδεσης με τον Η/Y Στη πίνακα που ακολουθεί παρακαλούμε δείτε μια σύγκριση μεταξύ των σημαντικότερων χαρακτηριστικών των ενδεικτών, των καταγραφικών και των μεταδοτών. Ενδείκτες Καταγραφικά Μεταδότες Κόστος κτήσης Πολύ χαμηλό έως Χαμηλό Χαμηλό έως Υψηλό Χαμηλό έως Υψηλό Κόστος συντήρησης Χαμηλό Χαμηλό έως Μέτριο Χαμηλό Ενεργειακή απαίτηση Πολύ χαμηλή Πολύ χαμηλή Χαμηλή Λειτουργία Μπαταρίας Μπαταρίας Ρεύματος Απομακρυσμένη μέτρηση Απαιτούμενους χρόνος καταγραφής δεδομένων Μεταφορά & ανάλυση μετρήσεων σε ηλεκτρικονική συσκευή Καταγραφή εν κινήσει Ενσωματωμένος συναγερμός Σύνδεση με εξωτερικό συναγερμό Αυτόματος έλεγχος συστημάτων Ναι (ασύρματοι) Ναι (ασύρματα) Ναι Μεγάλος (χειροκίνητα) Μικρός Ελάχιστος - Αυτόματη Αυτόματη - Ναι - - Ναι (ασύρματα) Ναι - - Ναι - - Ναι 4

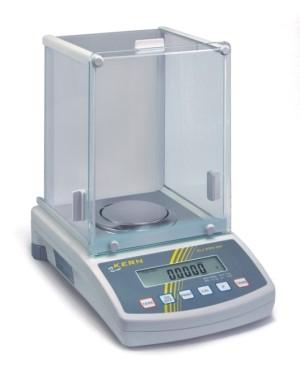

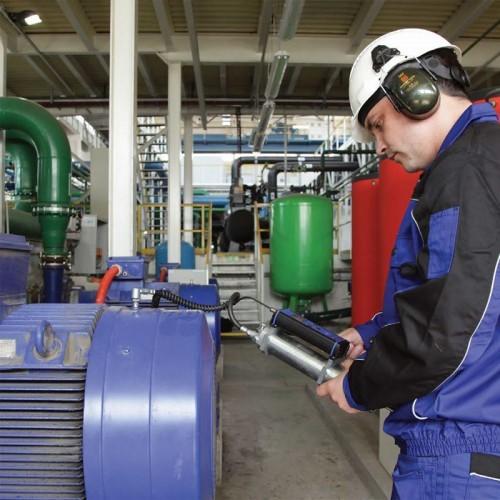

5 Η QCONTROL προσφέρει στην ελληνική αγορά λύσεις για τις περισσότερες εφαρμογές που απαιτούν συνεχή παρακαλούθηση και έλεγχο παραμέτρων, σε συνεργασία με κορυφαίους οίκους του εξωτερικού όπως: KIMO Γαλλίας για τον έλεγχο των περιβαλλοντικών συνθηκών (π.χ. θερμοκρασία, υγρασία, πίεση, ταχύτητα και ποιότητα αέρα, φωτισμός, ηλιακή ακτινοβολία κ.ά.) This would be a good place to insert a short paragraph about ADASH Τσεχίας για τον έλεγχο των δονήσεων σε μηχανολογικό εξοπλισμό clude the purpose of the organi- your organization. It might inzation, its mission, founding GFG Γερμανίας για τον έλεγχο ύπαρξης επικίνδυνων ή date, and a brief history. You εύφλεκτων αερίων (O2, H2S, CO, ΝΟ, CO2, αέρια καύσης, could also include a brief list of τοξικά αέρια κ.ά.) the types of products, services, or programs your organization ΚΕRN Γερμανίας για τον έλεγχο της ζύγισης, της δύναμης Αναλυτής offers, the δονήσεων geographic Α4910- area covered (for example, western U.S. ADASH DINI ARGEO Ιταλίας για τον έλεγχο της ζύγισης or European markets), and a Παρακαλούμε επισκεφθείτε, για περισσότερες πληροφορίες, την ιστοσελίδα profile of the types μας of customers or members served. και μη διστάσετε να επικοινωνήσετε μαζί μας για να βρούμε την κατάλληλη για την εφαρμογή σας λύση. It would also be useful to include a contact name for readers who want more information about the organization. Αναλυτικός ζυγός ABS-KERN Έλεγχος επικίνδυνων αερίων με τον ανιχνευτή GfG450 πριν την είσοδο εργαζομένου σε δεξαμενή GFG This story can fit words. QCONTROL - QUALITY SOLUTIONS ΕΠΕ Τηλ Fax Αγαμέμνονος 51-53, Καλλιθέα info@qcontrol.gr Site: If your newsletter is folded and Η ποιότητα δεν mailed, this story will appear on είναι μια πράξη, the back. So, it s a good idea to make it easy to read at a είναι μια glance. συνήθεια A question and answer session Αριστοτέλης is a good way to quickly capture the attention of readers. You can either compile questions that you ve received since the last edition or you can summarize some generic questions that are frequently asked about your organization. A listing of names and titles of
