1 GR (1) Video Projector Οδηγίες Λειτουργίας Προτού θέσετε τη μονάδα σε λειτουργία, παρακαλούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο και το παρεχόμενο Εγχειρίδιο γρήγορης αναφοράς και να τα φυλάξετε για όποτε τα χρειαστείτε στο μέλλον. VPL-VW320

2 Πίνακας Περιεχομένων Θέση χειριστηρίων Εμπρός/Δεξιά πλευρά... 4 Πίσω μέρος/αριστερά πλευρά/ Κάτω μέρος... 5 Τηλεχειριστήριο... 6 Συνδέσεις και προετοιμασία Εγκατάσταση της μονάδας... 7 Ρύθμιση της Θέσης της Εικόνας... 8 Σύνδεση με εξοπλισμό βίντεο ή υπολογιστή Προβολή Προβολή της εικόνας Απενεργοποίηση της συσκευής Παρακολούθηση τριδιάστατων εικόνων βίντεο Χρήση των γυαλιών για τριδιάστατη προβολή Επιλογή του λόγου διαστάσεων σύμφωνα με το σήμα βίντεο Επιλογή της Λειτουργίας Προβολής Εικόνας...20 Χρήση των μενού Χειρισμός μέσω των μενού Μενού Picture...23 Μενού Screen...29 Μενού Setup Μενού Function...33 Στοιχεία που κλειδώνονται μέσω της επιλογής Settings Lock...35 Μενού Installation...36 Μενού Information...39 Σχετικά με τη μνήμη προρυθμίσεων...39 Χρήση χαρακτηριστικών δικτύου Παρουσίαση του παραθύρου Control της μονάδας με πρόγραμμα περιήγησης στον Ιστό...40 Λειτουργία του παραθύρου Control Αλλαγή της σελίδας Καθορισμός απαγόρευσης πρόσβασης Επιβεβαίωση των πληροφοριών σχετικά με τη μονάδα...42 Διαχείριση σφαλμάτων Αντιμετώπιση προβλημάτων...43 Προειδοποιητικές ενδείξεις...46 Λίστες μηνυμάτων...47 Λοιπά θέματα Ενημέρωση του λογισμικού...48 Σχετικά με το x.v.color...48 Σχετικά με το χαρακτηριστικό προσομοιωμένης τριδιάστατης προβολής...48 Αντικατάσταση της λυχνίας...49 Καθαρισμός...52 Προδιαγραφές...53 Προρυθμισμένα σήματα...54 Σήματα εισόδου και ρυθμιζόμενα/ οριζόμενα στοιχεία...56 Συμβατά σήματα τριδιάστατης εικόνας...57 Σήματα τριδιάστατης εικόνας και ρυθμιζόμενα/οριζόμενα στοιχεία...58 Aspect Mode...59 Motionflow

3 Συνθήκες αποθήκευσης ρυθμίσιμων στοιχείων/ στοιχείων ρυθμίσεων...60 Εύρος αποστάσεων προβολής και μετατόπισης φακού...62 Διαστάσεις...66 ΓΝΩΣΤΟΠΟΙΗΣΕΙΣ ΚΑΙ ΑΔΕΙΕΣ ΓΙΑ ΤΟ ΛΟΓΙΣΜΙΚΟ ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΣΤΟ ΠΡΟΪΟΝ...69 Ευρετήριο

4 Θέση χειριστηρίων Εμπρός/Δεξιά πλευρά Προειδοποιητικές ενδείξεις Προειδοποιητικές ενδείξεις a Ένδειξη ON/STANDBY (σελίδα 46) b Ένδειξη WARNING (σελίδα 46) Σύνδεσμοι c Σύνδεσμος LAN (σελίδα 40) d Σύνδεσμος USB (σελίδα 48) e Σύνδεσμος HDMI 1/HDMI 2 (σελίδα 12) f Σύνδεσμος REMOTE Συνδέει με κάποιον υπολογιστή κ.λπ. για το τηλεχειριστήριο. Λοιπά θέματα i Κάλυμμα λυχνίας (σελίδα 49) j Πομπός συγχρονισμού τριδιάστατης προβολής Βρίσκεται στην εσωτερική πλευρά του καλύμματος της λυχνίας. k Οπές εξαερισμού (εξαγωγή) l Οπές εξαερισμού (εισαγωγή) (σελίδα 51) m Αισθητήρας τηλεχειρισμού (σελίδα 8) g Σύνδεσμος IR IN Επιτρέπει την είσοδο σημάτων για τον έλεγχο της μονάδας. h Σύνδεσμος TRIGGER 1/ TRIGGER 2 (σελίδα 36) 4

5 Πίσω μέρος/αριστερά πλευρά/κάτω μέρος Τα κουμπιά στον πίνακα ελέγχου έχουν τα ίδια ονόματα με τα αντίστοιχα στο τηλεχειριστήριο. Πίνακας ελέγχου Πίνακας ελέγχου a Πλήκτρο?/1 (ON/STANDBY) (σελίδα 8) b Πλήκτρο INPUT (σελίδα 14) c Πλήκτρο MENU (σελίδα 21) d Πλήκτρο M/m/</, (βέλος)/ (εισέλθει) (σελίδα 21) e Πλήκτρο LENS (σελίδα 8) Λοιπά θέματα f Αισθητήρας τηλεχειρισμού (σελίδα 8) g Οπές εξαερισμού (εισαγωγή) (σελίδα 51) h Υποδοχή AC IN (σελίδα 8) i Οπή προσάρτησης του στηρίγματος ανάρτησης του βιντεοπροβολέα (σελίδα 67) j Μπροστινά πόδια (ρυθμίσιμα) (σελίδα 11) 5

6 Τηλεχειριστήριο a Πλήκτρο LIGHT Φωτίζει τα πλήκτρα στο τηλεχειριστήριο. b Πομπός υπερύθρων c Πλήκτρο?/1 (ON/STANDBY) (σελίδα 8) d Πλήκτρο INPUT (σελίδα 14) e Πλήκτρα CALIBRATED PRESET (σελίδα 20) f Πλήκτρο PATTERN (σελίδα 9) g Πλήκτρο RESET (σελίδα 22) h Πλήκτρα M/m/</, (βέλος)/ (εισέλθει) (σελίδα 21) i Πλήκτρο MENU (σελίδα 21) j Πλήκτρο MOTIONFLOW (σελίδα 24) k Πλήκτρο ASPECT (σελίδα 17) l Πλήκτρο COLOR SPACE (σελίδα 27) m Πλήκτρο COLOR TEMP (σελίδα 25) n Πλήκτρο GAMMA CORRECTION (σελίδα 26) o Πλήκτρο 3D (σελίδα 15) p Πλήκτρο COLOR CORRECTION (σελίδα 27) q Πλήκτρο REALITY CREATION (σελίδα 24) r Πλήκτρο CONTRAST ENHANCER (σελίδα 24) s Πλήκτρο SHARPNESS +/ (σελίδα 25) t Πλήκτρο CONTRAST +/ (σελίδα 25) u Πλήκτρο BRIGHTNESS +/ (σελίδα 25) 6

7 Συνδέσεις και προετοιμασία Η ενότητα αυτή περιγράφει τον τρόπο εγκατάστασης της μονάδας και της οθόνης, τον τρόπο σύνδεσης του εξοπλισμού από την οποία θέλετε να προβληθεί η εικόνα κ.λπ. Εγκατάσταση της μονάδας Η απόσταση από το σημείο εγκατάστασης του βιντεοπροβολέα ως την οθόνη εξαρτάται από το μέγεθος της οθόνης ή από το αν χρησιμοποιείτε ή όχι τις δυνατότητες μετατόπισης του φακού. Εγκαταστήστε τη μονάδα έτσι ώστε να ταιριάζει με το μέγεθος της οθόνης σας. Για λεπτομέρειες όσον αφορά την απόσταση της μονάδας από την οθόνη (την απόσταση προβολής) και το μέγεθος του προβαλλόμενου βίντεο, ανατρέξτε στην ενότητα Εύρος αποστάσεων προβολής και μετατόπισης φακού (σελίδα 62). 1 Τοποθετήστε τη μονάδα έτσι ώστε η θέση του φακού να είναι παράλληλη προς την οθόνη. 2 Προβολή εικόνας στην οθόνη και ρύθμισή της ώστε να γεμίζει την οθόνη (σελίδα 8). Σημείωση Κατά τη χρήση οθόνης με ανώμαλη επιφάνεια, σε σπάνιες περιπτώσεις μπορεί να εμφανιστούν λωρίδες στην οθόνη ανάλογα με την απόσταση της από το βιντεοπροβολέα ή τη μεγέθυνση του ζουμ. Δεν πρόκειται για εσφαλμένη λειτουργία τού προβολέα. Κάτοψη Οθόνης 7

8 Ρύθμιση της Θέσης της Εικόνας Προβάλετε μια εικόνα στην οθόνη και στη συνέχεια ρυθμίστε τη θέση της. Σημείωση Ανάλογα τη θέση εγκατάστασης της μονάδας, ίσως να μην είναι δυνατός ο έλεγχός της με το τηλεχειριστήριο. Στην περίπτωση αυτή στρέψτε το τηλεχειριστήριο προς τον ανιχνευτήρα τηλεχειρισμού της μονάδας ή προς την οθόνη. 1 Αφού συνδέσετε το καλώδιο τροφοδοσίας AC στη μονάδα, συνδέστε το σε επιτοίχια πρίζα. Ο δείκτης ON/STANDBY ανάβει σε κόκκινο χρώμα και η μονάδα περνά στην κατάσταση αναμονής. Αισθητήρας τηλεχειρισμού Γίνεται κόκκινη. 2 Πιέστε το κουμπί?/1 (ON/ STANDBY) για να ενεργοποιήσετε τη συσκευή. Η ένδειξη ON/STANDBY αναβοσβήνει σε πράσινο χρώμα και στη συνέχεια ανάβει συνεχώς σε πράσινο χρώμα. Συμβουλές Τα πλήκτρα?/1 (ON/STANDBY), INPUT, MENU και M/m/</,/ (joystick) στον πλαϊνό πίνακα της μονάδας λειτουργούν όπως τα αντίστοιχα στο τηλεχειριστήριο. Το πλήκτρο PATTERN λειτουργεί με τον ίδιο τρόπο όπως το πλήκτρο LENS του τηλεχειριστηρίου. Κατά τη ρύθμιση του φακού, κάθε φορά που πιέζετε το πλήκτρο LENS στη μονάδα η λειτουργία ρύθμισης του φακού εναλλάσσεται μεταξύ Lens Focus, Lens Zoom και Lens Shift. Αναβοσβήνει σε πράσινο χρώμα για ελάχιστα δευτερόλεπτα και ύστερα μένει συνεχώς αναμμένη σε πράσινο χρώμα. 8

9 3 Ρυθμίστε την εστίαση. Πιέστε επανειλημμένα το πλήκτρο PATTERN για να παρουσιαστεί το παράθυρο ρύθμισης Lens Focus (μοτίβο δοκιμής). Στη συνέχεια ρυθμίστε την εστίαση της εικόνας πατώντας τα πλήκτρα M/m/</,. 4 Ρυθμίστε το μέγεθος εικόνας. Πιέστε επανειλημμένα το πλήκτρο PATTERN για να παρουσιαστεί το παράθυρο ρύθμισης Lens Zoom (μοτίβο δοκιμής). Στη συνέχεια ρυθμίστε το μέγεθος της εικόνας πατώντας τα πλήκτρα M/m/</,. Για να μεγαλώσετε την εικόνα, πατήστε M/,. Για να μικρύνετε την εικόνα, πατήστε m/<. Συμβουλές Όταν η επιλογή Lens Control έχει τη ρύθμιση Off στο μενού Installation, δεν μπορείτε να ρυθμίσετε τον φακό (FOCUS, ZOOM ή SHIFT) (σελίδα 36). Όταν η επιλογή Test Pattern έχει την τιμή Off στο μενού Function, δεν εμφανίζεται το μοτίβο δοκιμής (σελίδα 34). Σημείωση Ρυθμίστε τον φακό χρησιμοποιώντας τα πλήκτρα στο τηλεχειριστήριο ή στον πίνακα ελέγχου της μονάδας. Ποτέ μην κάνετε ρυθμίσεις γυρίζοντας απευθείας το φακό με τα χέρια σας, κάτι το οποίο μπορεί να προκαλέσει ζημιά ή δυσλειτουργία στη μονάδα. 5 Ρυθμίστε τη θέση της εικόνας. Πιέστε επανειλημμένα το πλήκτρο PATTERN για να παρουσιαστεί το παράθυρο ρύθμισης Lens Shift (μοτίβο δοκιμής). Στη συνέχεια, ρυθμίστε την εικόνα ώστε να βρεθεί στην κατάλληλη θέση πιέζοντας τα πλήκτρα M/m/</,. Συμβουλή Όποτε πιέσετε το πλήκτρο δοκιμής εξαφανίζεται., το μοτίβο Σημείωση Κατά τη ρύθμιση της θέσης του παραθύρου μην αγγίξετε τη μονάδα του φακού. Αλλιώς, τα δάχτυλά σας μπορεί να πιαστούν στα κινούμενα εξαρτήματα. 9

10 Για να ρυθμίσετε την οριζόντια θέση Πατήστε </,. Η εικόνα που προβάλλεται στην οθόνη μετακινείται δεξιά ή αριστερά το πολύ κατά το 31% του μεγέθους της οθόνης από το κέντρο του φακού. Κάτοψη 31 % Πλάτος 1 οθόνης 31 % Για να ρυθμίσετε την κατακόρυφη θέση Πατήστε M/m. Η εικόνα που προβάλλεται στην οθόνη μετακινείται προς τα πάνω το πολύ κατά το 85% ή προς τα κάτω το πολύ κατά το 80% του ύψους της οθόνης από το κέντρο του φακού. Πλάγια όψη 85 % Ύψος 1 οθόνης 80 % : Θέση εικόνας όταν μετακινείτε την εικόνα τέρμα αριστερά : Θέση εικόνας όταν μετακινείτε την εικόνα τέρμα δεξιά : Θέση εικόνας όταν μετακινείτε την εικόνα τέρμα προς τα επάνω : Θέση εικόνας όταν μετακινείτε την εικόνα τέρμα προς τα κάτω Σημείωση Το εύρος μετακίνησης της προβαλλόμενης εικόνας στην οθόνη μπορεί να ρυθμιστεί μόνο εντός της περιοχής οκταγώνου που απεικονίζεται κατωτέρω. Για λεπτομέρειες, δείτε Εύρος αποστάσεων προβολής και μετατόπισης φακού (σελίδα 62). 10

11 Εύρος της κίνησης της προβαλλόμενης εικόνας Παράθυρο ρύθμισης φακού (μοτίβο δοκιμής) 0,31 H 0,85 V Προβαλλόμενη εικόνα 0,31 H 1,78:1 (16:9) 1,33:1 (4:3) 0,8 V 2,35:1 H: Πλάτος της προβαλλόμενης εικόνας V: Ύψος της προβαλλόμενης εικόνας 1,85:1 Οι διακεκομμένες γραμμές δείχνουν τα μεγέθη της οθόνης για κάθε λόγο διαστάσεων. Για να ρυθμίσετε την κλίση της επιφάνειας εγκατάστασης Αν η μονάδα είναι εγκατεστημένη σε ανώμαλη επιφάνεια, χρησιμοποιήστε τα (ρυθμίσιμα) μπροστινά πόδια για να διατηρηθεί ίσια. Μπροστινά πόδια (ρυθμίσιμα) Γυρίστε για ρύθμιση. Σημειώσεις Αν η μονάδα γέρνει προς τα πάνω ή προς τα κάτω, η προβαλλόμενη εικόνα μπορεί να εμφανίζεται τραπεζοειδής. Προσέξτε να μην πιαστεί το δάχτυλό σας κατά την περιστροφή των (ρυθμίσιμων) μπροστινών ποδιών. 11

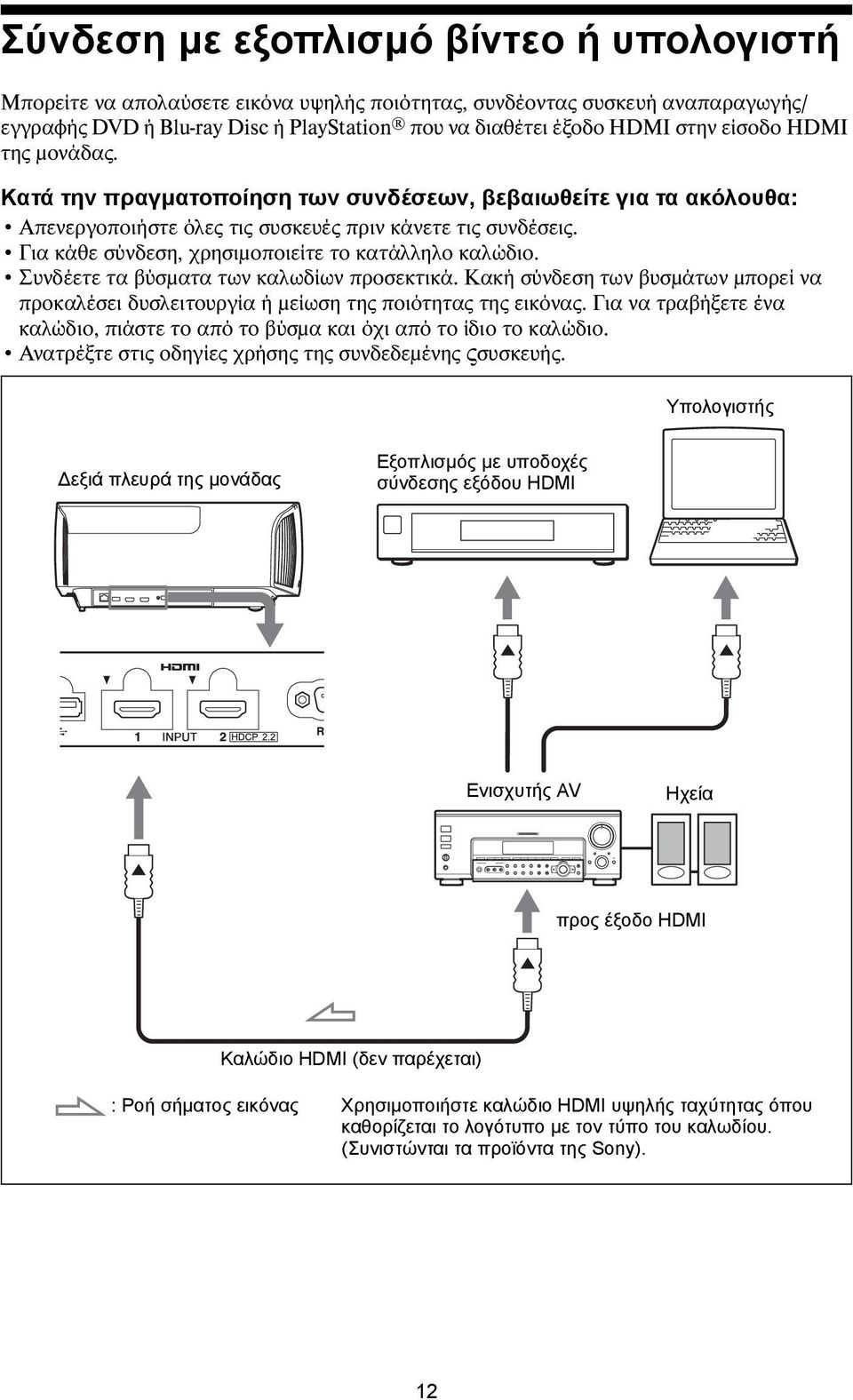

12 Σύνδεση με εξοπλισμό βίντεο ή υπολογιστή Μπορείτε να απολαύσετε εικόνα υψηλής ποιότητας, συνδέοντας συσκευή αναπαραγωγής/ εγγραφής DVD ή Blu-ray Disc ή PlayStation που να διαθέτει έξοδο HDMI στην είσοδο HDMI της μονάδας. Κατά την πραγματοποίηση των συνδέσεων, βεβαιωθείτε για τα ακόλουθα: Απενεργοποιήστε όλες τις συσκευές πριν κάνετε τις συνδέσεις. Για κάθε σύνδεση, χρησιμοποιείτε το κατάλληλο καλώδιο. Συνδέετε τα βύσματα των καλωδίων προσεκτικά. Κακή σύνδεση των βυσμάτων μπορεί να προκαλέσει δυσλειτουργία ή μείωση της ποιότητας της εικόνας. Για να τραβήξετε ένα καλώδιο, πιάστε το από το βύσμα και όχι από το ίδιο το καλώδιο. Ανατρέξτε στις οδηγίες χρήσης της συνδεδεμένης ςσυσκευής. Υπολογιστής Δεξιά πλευρά της μονάδας Εξοπλισμός με υποδοχές σύνδεσης εξόδου HDMI Ενισχυτής AV Ηχεία προς έξοδο HDMI Καλώδιο HDMI (δεν παρέχεται) : Ροή σήματος εικόνας Χρησιμοποιήστε καλώδιο HDMI υψηλής ταχύτητας όπου καθορίζεται το λογότυπο με τον τύπο του καλωδίου. (Συνιστώνται τα προϊόντα της Sony). 12

13 Σημειώσεις Χρησιμοποιήστε καλώδιο HDMI υψηλής ταχύτητας. Με τυπικό καλώδιο HDMI μπορεί να μην παρουσιάζονται σωστά οι εικόνες 1080 p, DeepColor, τριδιάστατου βίντεο και βίντεο 4K. Όταν συνδέετε καλώδιο HDMI στη μονάδα, φροντίστε το σημάδι V στο πάνω μέρος τής εισόδου HDMI της μονάδας να συμπέσει με το σημάδι v στο σύνδεσμο του καλωδίου. Αν δεν είναι καθαρή η εικόνα από εξοπλισμό που είναι συνδεδεμένος με τη μονάδα μέσω καλωδίου HDMI, ελέγξτε τις ρυθμίσεις του συνδεδεμένου εξοπλισμού. Εάν ρυθμίσετε τον υπολογιστή σας, όπως για παράδειγμα έναν υπολογιστή τύπου notebook, να εξάγει το σήμα τόσο στην οθόνη του υπολογιστή όσο και σε αυτή τη συσκευή, η εικόνα στη συσκευή μπορεί να μην εμφανίζεται σωστά. Ρυθμίστε την έξοδο του σήματος του υπολογιστή μόνο στο εξωτερικό μόνιτορ. Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας που συνοδεύουν τον υπολογιστή. Για ρυθμίσεις του υπολογιστή συμβουλευτείτε τον κατασκευαστή του. Ακόμη και αν το καλώδιο είναι συνδεδεμένο στον σύνδεσμο HDMI INPUT 1, το σήμα που είναι συμβατό με HDCP 2.2 δεν μπορεί να παρουσιαστεί σωστά. Φροντίστε να συνδέσετε το καλώδιο στον σύνδεσμο HDMI INPUT 2. 13

14 Προβολή Η ενότητα αυτή περιγράφει τον τρόπο χειρισμού της μονάδας για προβολή της εικόνας που έρχεται από τη συνδεδεμένη συσκευή. Περιγράφει επίσης τον τρόπο ρύθμισης των χαρακτηριστικών της εικόνας, σύμφωνα με τις προτιμήσεις σας. Προβολή της εικόνας 1 Ενεργοποιήστε τόσο τη μονάδα όσο και τον εξοπλισμό που είναι συνδεδεμένος στη μονάδα. 2 Πιέστε το INPUT για να παρουσιαστεί στην οθόνη η παλέτα τής εισόδου. 3 Επιλέξτε τον εξοπλισμό από τον οποίο θέλετε να προβληθούν εικόνες. Πιέστε αρκετές φορές το INPUT ή το M/ m/ (καταχώριση) για να επιλέξετε τον εξοπλισμό από τον οποίο θα γίνει η προβολή. Παράδειγμα: Για προβολή της εικόνας από τον εξοπλισμό βίντεο που είναι συνδεδεμένος στον σύνδεσμο HDMI 1 της μονάδας. Για προβολή της εικόνας από Εξοπλισμός συνδεδεμένος στον σύνδεσμο HDMI 1 Εξοπλισμός συνδεδεμένος στην υποδοχή σύνδεσης HDMI 2 Ένδειξη στην οθόνη αν πατήσετε INPUT HDMI 1 HDMI 2 Απενεργοποίηση της συσκευής 1 Πιέστε το κουμπί?/1 (ON/ STANDBY). Στην οθόνη εμφανίζεται το μήνυμα POWER OFF?. 2 Πιέστε ξανά το κουμπί?/1 (ON/ STANDBY) προτού εξαφανιστεί το μήνυμα. Η ένδειξη ON/STANDBY αναβοσβήνει σε πράσινο χρώμα και ο ανεμιστήρας συνεχίζει να λειτουργεί για να μειώσει την εσωτερική θερμοκρασία. Ο ανεμιστήρας παύει να λειτουργεί και η ένδειξη ON/STANDBY πάει να αναβοσβήνει σε πράσινο χρώμα και μένει συνεχώς αναμμένη σε κόκκινο. Η τροφοδοσία διακόπτεται πλήρως και μπορείτε να αποσυνδέσετε το καλώδιο τροφοδοσίας AC. Σημείωση Μην αποσυνδέσετε ποτέ το καλώδιο τροφοδοσίας AC την ώρα που αναβοσβήνει η ένδειξη. Αντί να εκτελέσετε τα παραπάνω βήματα, μπορείτε να απενεργοποιήσετε τη συσκευή κρατώντας το κουμπί?/1 (ON/STANDBY) πατημένο επί 1 δευτερόλεπτο. Συμβουλή Όταν στην επιλογή Status έχετε καθορίσει τη ρύθμιση Off στο μενού Setup, η παλέτα εισόδων δεν εμφανίζεται. Πιέστε το πλήκτρο INPUT για εναλλαγή των τερματικών εισόδου στη σειρά. 14

15 Παρακολούθηση τριδιάστατων εικόνων βίντεο Μπορείτε να απολαύσετε δυνατές τριδιάστατες εικόνες βίντεο, π.χ. από τριδιάστατα παιχνίδια και τριδιάστατα Bluray Disc, χρησιμοποιώντας τα προαιρετικά γυαλιά Active 3D Glasses (TDG-BT500A) για τριδιάστατη προβολή. 1 Ενεργοποιήστε τον εξοπλισμό HDMI για συμβατότητα με τριδιάστατη εικόνα που είναι συνδεδεμένος με τη μονάδα και μετά δείτε το τριδιάστατο περιεχόμενο. Για λεπτομέρειες σχετικά με τον τρόπο αναπαραγωγής τριδιάστατου περιεχομένου, ανατρέξτε στις οδηγίες λειτουργίας του συνδεδεμένου εξοπλισμού. 2 Θέστε σε λειτουργία τη μονάδα και προβάλετε την τριδιάστατη εικόνα βίντεο στην οθόνη. Για λεπτομέρειες σχετικά τον τρόπο προβολής της εικόνας, ανατρέξτε στην ενότητα Προβολή της εικόνας (σελίδα 14). 3 Θέστε σε λειτουργία τα γυαλιά για τριδιάστατη προβολή και μετά φορέστε τα ρυθμίζοντάς τα έτσι ώστε να εφαρμόζουν όπως σας βολεύει. Για λεπτομέρειες σχετικά με τον τρόπο χρήσης των γυαλιών για τριδιάστατη προβολή, ανατρέξτε στην ενότητα Χρήση των γυαλιών για τριδιάστατη προβολή (σελίδα 15). Συμβουλές Η εργοστασιακά προεπιλεγμένη ρύθμιση για την επιλογή 2D-3D Display Sel. είναι Auto ώστε να επιτρέπεται η αυτόματη προβολή τριδιάστατων εικόνων βίντεο όταν η μονάδα ανιχνεύει σήματα τριδιάστατης εικόνας. Για μετατροπή τριδιάστατων εικόνων βίντεο σε διδιάστατες, δώστε στη δυνατότητα 2D- 3D Display Sel. τη ρύθμιση 2D (σελίδα 33). Σημειώσεις Ανάλογα με τον τύπο του σήματος, μπορεί να μην είναι εφικτή η προβολή τριδιάστατης εικόνας βίντεο. Δώστε στη δυνατότητα 2D- 3D Display Sel. τη ρύθμιση 3D και στη δυνατότητα 3D Format τη ρύθμιση Sideby-Side ή Over-Under ανάλογα με το μορφότυπο του τριδιάστατου περιεχομένου που θέλετε να δείτε (σελίδα 33). Χρησιμοποιήστε τα γυαλιά για τριδιάστατη προβολή εντός της εμβέλειας επικοινωνίας (σελίδα 16). Το κάθε άτομο αντιλαμβάνεται τις τριδιάστατες εικόνες βίντεο με διαφορετικό τρόπο. Όταν η θερμοκρασία στο περιβάλλον χρήσης είναι χαμηλή, μπορεί να μειωθεί το αποτέλεσμα της τριδιάστατης εικόνας. Ρύθμιση/Καθορισμός των λειτουργιών τριδιάστατης προβολής Μπορείτε να ρυθμίσετε/καθορίσετε τις λειτουργίες τριδιάστατης προβολής πιέζοντας το πλήκτρο 3D στο τηλεχειριστήριο ή μέσω της επιλογής 3D Settings του μενού Function. Για λεπτομέρειες, δείτε 3D Settings (σελίδα 33). Χρήση των γυαλιών για τριδιάστατη προβολή 1 Ενεργοποιήστε τα γυαλιά για τριδιάστατη προβολή και καταχωρήστε τα στη μονάδα. Για λεπτομέρειες όσον αφορά τον τρόπο καταχώρησης των γυαλιών για τριδιάστατη προβολή, ανατρέξτε στις οδηγίες λειτουργίας που παρέχονται μαζί με τα γυαλιά για τριδιάστατη προβολή. 2 Φορέστε τα γυαλιά για τριδιάστατη προβολή. 3 Γυρίστε προς το μέρος της οθόνης. 15

16 Προφυλάξεις για τη χρήση Μπορεί να προκύψει δυσλειτουργία: Η θέση θέασης είναι υπερβολικά μακριά από τον βιντεοπροβολέα. Κοντά στη μονάδα υπάρχουν άλλες συσκευές επικοινωνίας, π.χ. ασύρματο τοπικό δίκτυο (LAN) (IEEE b/g/n) ή συσκευή μικροκυμάτων με εύρος ζώνης 2,4 GHz. Εμβέλεια επικοινωνίας των γυαλιών για τριδιάστατη προβολή Η παρακάτω εικόνα υποδεικνύει την εμβέλεια επικοινωνίας των γυαλιών για τριδιάστατη προβολή. Αν προσπαθήσετε να δείτε τριδιάστατες εικόνες βίντεο από απόσταση μεγαλύτερη από την εμβέλεια επικοινωνίας ή αν εγκαταστήσετε τη μονάδα σε σημείο εκτός της εμβέλειας επικοινωνίας, τα γυαλιά για τριδιάστατη προβολή μπορεί να μην καταφέρουν να παρουσιάσουν σωστά τις εικόνες. Επίσης, η απόσταση ποικίλλει ανάλογα με το περιβάλλον του χώρου και το περιβάλλον εγκατάστασης της μονάδας. Θέαση προς τα πάνω ή πλάγια Βιντεοπροβολέα 10 μέτρα 10 μέτρα 10 μέτρα 10 μέτρα 16

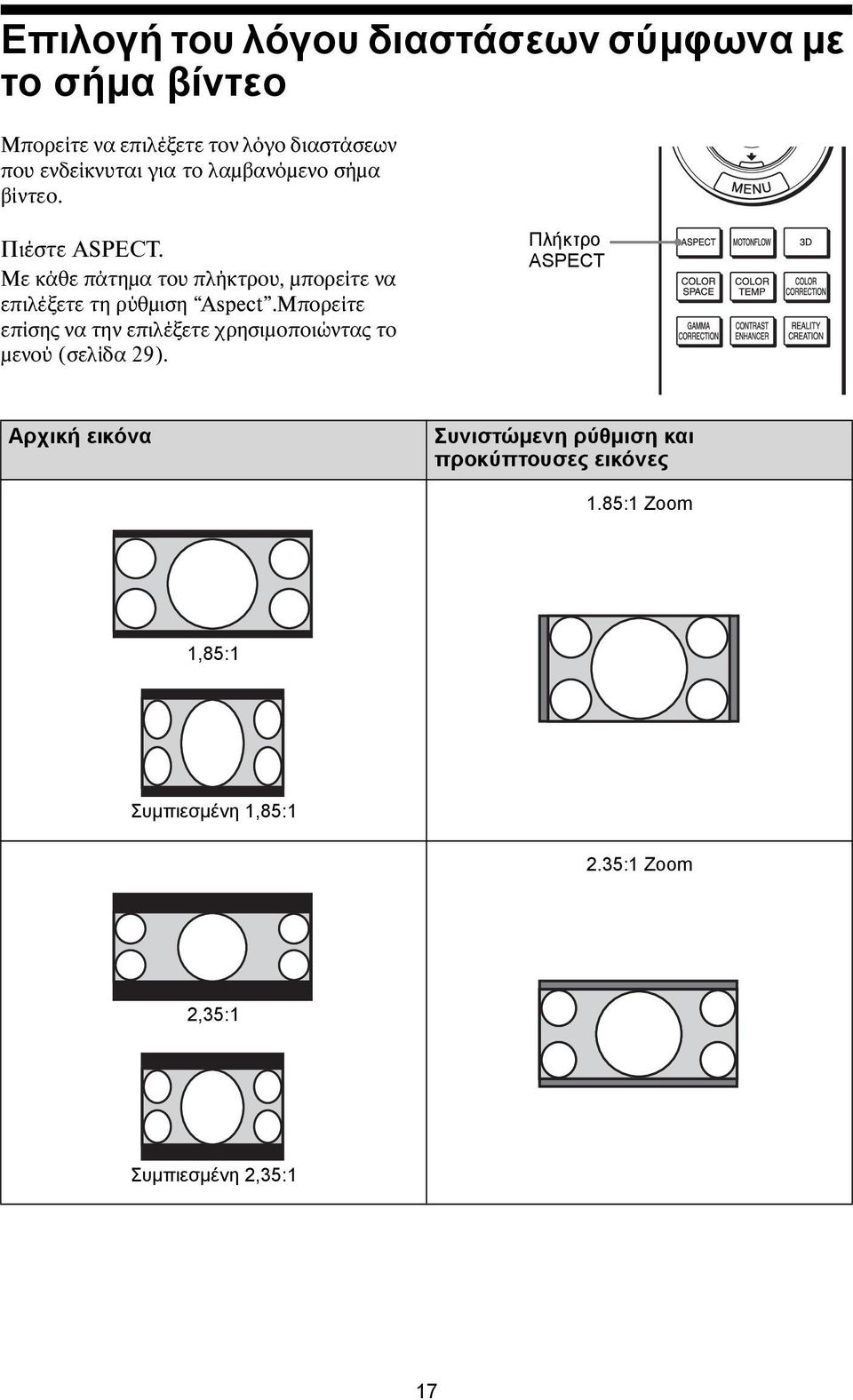

17 Επιλογή του λόγου διαστάσεων σύμφωνα με το σήμα βίντεο Μπορείτε να επιλέξετε τον λόγο διαστάσεων που ενδείκνυται για το λαμβανόμενο σήμα βίντεο. Πιέστε ASPECT. Με κάθε πάτημα του πλήκτρου, μπορείτε να επιλέξετε τη ρύθμιση Aspect.Μπορείτε επίσης να την επιλέξετε χρησιμοποιώντας το μενού (σελίδα 29). Πλήκτρο ASPECT Αρχική εικόνα Συνιστώμενη ρύθμιση και προκύπτουσες εικόνες 1.85:1 Zoom 1,85:1 Συμπιεσμένη 1,85:1 2.35:1 Zoom 2,35:1 Συμπιεσμένη 2,35:1 17

18 Αρχική εικόνα Συνιστώμενη ρύθμιση και προκύπτουσες εικόνες Normal 1,78:1 (16:9) 1,33:1 (4:3) 1,33:1 (4:3) με πλαϊνά πλαίσια V Stretch 2,35:1 Κατά τη χρήση αναμορφικού φακού Squeeze 16:9 Κατά τη χρήση αναμορφικού φακού 18

19 Αρχική εικόνα Συνιστώμενη ρύθμιση και προκύπτουσες εικόνες Stretch Συμπιεσμένη Σημειώσεις Οι επιλέξιμοι τρόποι λειτουργίας του λόγου διαστάσεων ποικίλλουν και εξαρτώνται από το σήμα εισόδου (σελίδα 59). Δεν μπορείτε να επιλέξετε τον λόγο διαστάσεων για σήμα εισόδου από υπολογιστή ούτε για σήμα εισόδου με ανάλυση (σελίδα 54). Σημειώσεις για την αλλαγή της ρύθμισης Aspect Επιλέξτε τον τρόπο λειτουργίας του λόγου διαστάσεων λαμβάνοντας υπόψη ότι η αλλαγή του λόγου διαστάσεων της αρχικής εικόνας θα έχει ως αποτέλεσμα διαφορετική εμφάνιση από αυτή της αρχικής εικόνας. Πρέπει να έχετε υπόψη ότι αν η μονάδα χρησιμοποιείται για εμπορικούς σκοπούς ή για δημόσιες προβολές, η τροποποίηση της αρχικής εικόνας με αλλαγή του λόγου διαστάσεων μπορεί να συνιστά παραβίαση των δικαιωμάτων συγγραφέων ή παραγωγών, τα οποία προστατεύονται από τον νόμο. 19

20 Επιλογή της Λειτουργίας Προβολής Εικόνας Μπορείτε να επιλέξετε τον τρόπο λειτουργίας της προβολής εικόνας που ενδείκνυται για τον τύπο της πηγής βίντεο ή τις συνθήκες του χώρου σας. Μπορείτε να αποθηκεύσετε και να χρησιμοποιήσετε διαφορετικούς προκαθορισμένους τρόπους λειτουργίας για διδιάστατη/τριδιάστατη προβολή αντίστοιχα. Πλήκτρα CALIBRATED PRESET Πατήστε ένα από τα πλήκτρα CALIBRATED PRESET. Στοιχεία ρύθμισης CINEMA FILM 1 CINEMA FILM 2 REF TV PHOTO GAME BRT CINE BRT TV USER Περιγραφή Ποιότητα εικόνας που ενδείκνυται για αναπαραγωγή των άκρως δυναμικών και καθαρών εικόνων που χαρακτηρίζουν το θετικό φιλμ του πρωτότυπου. Ποιότητα εικόνας που ενδείκνυται για αναπαραγωγή του πλούσιου τόνου και χρώματος που χαρακτηρίζουν την προβολή σε κινηματογράφους, με βάση τους τόνους που αλλάξατε για FILM 1. Ρύθμιση ποιότητας εικόνας που ενδείκνυται για όταν θέλετε πιστή αναπαραγωγή της ποιότητας της αρχικής εικόνας ή για να απολαύσετε ποιότητα εικόνας χωρίς να κάνετε κάποια ρύθμιση. Ποιότητα εικόνας που ενδείκνυται για την παρακολούθηση τηλεοπτικών προγραμμάτων, αθλητικών εκδηλώσεων, συναυλιών και άλλων εικόνων βίντεο. Ιδανική ρύθμιση για την προβολή ακίνητων εικόνων που έχετε τραβήξει με ψηφιακή φωτογραφική μηχανή. Ποιότητα εικόνας που ενδείκνυται για παιχνίδια, με καλά διαμορφωμένα χρώματα και ταχεία απόκριση. Ποιότητα εικόνας που ενδείκνυται για να δείτε ταινίες σε φωτεινό περιβάλλον, όπως στο καθιστικό. Ποιότητα εικόνας που ενδείκνυται για να δείτε τηλεοπτικά προγράμματα, αθλητικά, συναυλίες και άλλες εικόνες βίντεο σε φωτεινό περιβάλλον, όπως στο καθιστικό. Ρυθμίζει την ποιότητα της εικόνας με βάση τις προτιμήσεις σας και μετά αποθηκεύει τη ρύθμιση. Η εργοστασιακά προεπιλεγμένη ρύθμιση είναι η ίδια με της δυνατότητας REF. 20

21 Χρήση των μενού Η ενότητα αυτή περιγράφει τον τρόπο πραγματοποίησης διαφόρων ρυθμίσεων μέσω των μενού. Σημείωση Οι εικόνες των μενού που χρησιμοποιούνται για επεξηγηματικούς λόγους μπορεί να διαφέρουν από την πραγματική τους εμφάνιση. Χειρισμός μέσω των μενού Η μονάδα διαθέτει μενού επί της οθόνης για την πραγματοποίηση διαφόρων προσαρμογών και ρυθμίσεων. Εάν επιλέξετε ένα όνομα στοιχείου ακολουθούμενο από ένα βέλος (B), εμφανίζεται το επόμενο παράθυρο μενού με στοιχεία ρυθμίσεων. 1 Πιέστε MENU. 3 Πατήστε M/m για να επιλέξετε ένα στοιχείο που επιθυμείτε να ρυθμίσετε ή να προσαρμόσετε και πατήστε, ή. Εμφανίζεται το παράθυρο μενού. Τα στοιχεία ρυθμίσεων εμφανίζονται σε ένα αναδυόμενο μενού, σε ένα μενού ρυθμίσεων, σε ένα μενού προσαρμογής ή στο επόμενο παράθυρο μενού. Αναδυόμενο μενού Στοιχεία ρύθμισης 2 Πιέστε M/m για να επιλέξετε ένα στοιχείο του μενού και πιέστε, ή. Εμφανίζονται τα στοιχεία που μπορούν να ρυθμιστούν ή να προσαρμοστούν στο επιλεγμένο μενού. Το εκάστοτε επιλεγμένο στοιχείο εμφανίζεται με λευκό χρώμα. 21

22 Μενού ρυθμίσεων Διακοπή προβολής του μενού Πιέστε MENU. Για επαναφορά της εικόνας που ρυθμίσατε Επιλέξτε Reset από το μενού Picture. Μενού προσαρμογής Επόμενο παράθυρο μενού Στοιχεία ρύθμισης 4 Πραγματοποιήστε μια ρύθμιση ή προσαρμογή ενός στοιχείου. Όταν αλλάζετε το επίπεδο της ρύθμισης Για να αυξήσετε την τιμή, πιέστε M/,. Για να μειώσετε την τιμή, πιέστε m/<. Πατήστε το για αποθήκευση της ρύθμισης και επαναφορά της αρχικής οθόνης του μενού. Όταν εμφανιστεί η οθόνη, επιλέξτε Yes χρησιμοποιώντας το < και πιέστε. Όλες οι ακόλουθες ρυθμίσεις επαναφέρονται στην εργοστασιακά προεπιλεγμένη τιμή τους: Reality Creation, Cinema Black Pro, Motionflow, Contrast, Brightness, Color, Hue, Color Temp., Sharpness και Expert Setting στο μενού Picture Για να επαναφέρετε τα στοιχεία που έχετε προσαρμόσει Επιλέξτε στοιχείο στην οθόνη μενού και παρουσιάστε το αναδυόμενο μενού, το μενού ρυθμίσεων ή το μενού προσαρμογής. Πατήστε το RESET στο τηλεχειριστήριο για επαναφορά μόνο των επιλεγμένων ρυθμίσεων στην εργοστασιακά προεπιλεγμένη τιμή τους. Σημείωση Το πλήκτρο RESET του τηλεχειριστηρίου μπορεί να χρησιμοποιηθεί μόνο όταν επιλεγεί το μενού προσαρμογής ή το μενού ρύθμισης. Όταν αλλάζετε την τιμή της ρύθμισης Πιέστε M/m για αλλαγή της ρύθμισης. Πιέστε για να επαναφέρετε την αρχική οθόνη. Μπορείτε να επαναφέρετε την αρχική οθόνη χρησιμοποιώντας το < ανάλογα με το επιλεγμένο στοιχείο. 22

23 Μενού Picture Το μενού Picture χρησιμοποιείται για την προσαρμογή της εικόνας. Σημείωση Αυτά τα στοιχεία ίσως να μην διατίθενται, ανάλογα με τον τύπο του σήματος εισόδου. Για λεπτομέρειες, δείτε Σήματα εισόδου και ρυθμιζόμενα/οριζόμενα στοιχεία (σελίδα 56). Όσα ονόματα στοιχείων είναι μέσα σε αγκύλες παρουσιάζουν τα στοιχεία που είναι τυπωμένα πάνω στο τηλεχειριστήριο. Στοιχεία ρύθμισης Calib. Preset [CALIBRATED PRESET] Περιγραφή Μπορείτε να επιλέξετε τον τρόπο λειτουργίας της προβολής εικόνας που ενδείκνυται για τον τύπο της πηγής βίντεο ή το περιβάλλον. Μπορείτε να αποθηκεύσετε και να χρησιμοποιήσετε διαφορετικούς προκαθορισμένους τρόπους λειτουργίας για διδιάστατη/τριδιάστατη προβολή αντίστοιχα. Cinema Film 1: Ποιότητα εικόνας που ενδείκνυται για αναπαραγωγή των άκρως δυναμικών και καθαρών εικόνων που χαρακτηρίζουν το θετικό φιλμ του πρωτότυπου. Cinema Film 2: Ποιότητα εικόνας που ενδείκνυται για αναπαραγωγή του πλούσιου τόνου και χρώματος που χαρακτηρίζουν την προβολή σε κινηματογράφους, με βάση τους τόνους που αλλάξατε για Cinema Film 1. Reference: Ρύθμιση ποιότητας εικόνας που ενδείκνυται για όταν θέλετε πιστή αναπαραγωγή της ποιότητας της αρχικής εικόνας ή για να απολαύσετε ποιότητα εικόνας χωρίς να κάνετε κάποια ρύθμιση. TV: Ποιότητα εικόνας που ενδείκνυται για την παρακολούθηση τηλεοπτικών προγραμμάτων, αθλητικών εκδηλώσεων, συναυλιών και άλλων εικόνων βίντεο. Photo: Ιδανική ρύθμιση για την προβολή ακίνητων εικόνων που έχετε τραβήξει με ψηφιακή φωτογραφική μηχανή. Game: Ποιότητα εικόνας που ενδείκνυται για παιχνίδια, με καλά διαμορφωμένα χρώματα και ταχεία απόκριση. Bright Cinema: Ποιότητα εικόνας που ενδείκνυται για να δείτε ταινίες σε φωτεινό περιβάλλον, όπως στο καθιστικό. Bright TV: Ποιότητα εικόνας που ενδείκνυται για να δείτε τηλεοπτικά προγράμματα, αθλητικά, συναυλίες και άλλες εικόνες βίντεο σε φωτεινό περιβάλλον, όπως στο καθιστικό. User: Μπορείτε να ρυθμίσετε την ποιότητα της εικόνας με βάση τις προτιμήσεις σας και να αποθηκεύσετε τη ρύθμιση. Η εργοστασιακά προεπιλεγμένη ρύθμιση είναι η ίδια με της δυνατότητας Reference. Συμβουλή Οποιαδήποτε προσαρμογή των ρυθμίσεων για την ποιότητα της εικόνας αποθηκεύεται για κάθε είσοδο. 23

24 Στοιχεία ρύθμισης Reset Reality Creation [REALITY CREATION] Cinema Black Pro Contrast Enhancer [CONTRAST ENHANCER] Lamp Control Motionflow [MOTIONFLOW] Περιγραφή Επαναφέρει στις προεπιλεγμένες τιμές τους όλες τις ρυθμίσεις για τους τρόπους της λειτουργίας Calib. Preset που έχετε επιλέξει τη συγκεκριμένη στιγμή (σελίδα 22). Συμβουλή Η λειτουργία Reset δεν επηρεάζει τις ρυθμίσεις που είναι αποθηκευμένες για τα στοιχεία της δυνατότητας Color Temp.. Ρυθμίζει την επεξεργασία των λεπτομερειών και του θορύβου των εικόνων. (Λειτουργία υπερανάλυσης) On: Προσαρμόζει τις ρυθμίσεις της επιλογής Reality Creation. Database: Επιλέξτε Normal ή Mastered in 4K. Η επιλογή Mastered in 4K παρέχει ποιότητα εικόνας η οποία ενδείκνυται για Blu-ray Disc Mastered in 4K που έχει θέσει σε κυκλοφορία η Sony Pictures Home Entertainment. Resolution: Όταν αυξάνετε την τιμή της ρύθμισης, η υφή και οι λεπτομέρειες της εικόνας γίνονται εντονότερες. Noise Filtering: Όταν αυξάνετε την τιμή της ρύθμισης, ο θόρυβος (η τραχύτητα της εικόνας) γίνεται λιγότερο εμφανής. Test: On/Off: Αλλάζει τις ρυθμίσεις On και Off με ορισμένη συχνότητα για έλεγχο του αποτελέσματος της επιλογής Reality Creation. Συμβουλή Η θέση παρουσίασης της κατάστασης στη διάρκεια της δοκιμής λειτουργεί από κοινού με τη ρύθμιση Menu Position (σελίδα 31). Off: Δεν εφαρμόζεται η λειτουργία Reality Creation. Διορθώνει αυτόματα τη στάθμη των φωτεινών και των σκοτεινών τμημάτων για να βελτιστοποιηθεί η αντίθεση σύμφωνα με μια σκηνή. Αυξάνει την ευκρίνεια της εικόνας και κάνει την εικόνα δυναμική. High/Middle/Low: Μπορείτε να ρυθμίσετε τη λειτουργία Contrast Enhancer. Off: Δεν εφαρμόζεται η λειτουργία Contrast Enhancer. Ενεργοποιεί την έξοδο φωτισμού της λυχνίας. High: Αυξάνει τη φωτεινότητα και προβάλλει φωτεινότερες εικόνες. Low: Μειώνει τη φωτεινότητα και ενισχύει τα μαύρα σημεία ελαχιστοποιώντας τη φωτεινότητα. Συμβουλή Η ρύθμιση Low μειώνει τον θόρυβο του ανεμιστήρα ελαττώνοντας ταυτόχρονα και την κατανάλωση ενέργειας, γεγονός που εξασφαλίζει μεγαλύτερη διάρκεια ζωής των λυχνιών. Impulse: Αναπαράγει την ποιότητα της αρχικής εικόνας. Παρέχει κινηματογραφική εικόνα η οποία ενδέχεται να τρεμοσβήνει. Combination: Μειώνει το θάμπωμα λόγω κίνησης διατηρώντας ταυτόχρονα τη φωτεινότητα για περιεχόμενο με εικόνες υψηλής ταχύτητας. Smooth High: Παρέχει ομαλότερη κίνηση της εικόνας, η οποία είναι ιδιαίτερα αποτελεσματική για περιεχόμενο που βασίζεται σε ταινίες. Smooth Low: Παρέχει ομαλότερη κίνηση της εικόνας για τυπική χρήση. True Cinema: Οι εικόνες, π.χ. ταινία που δημιουργήθηκε με 24 καρέ ανά δευτερόλεπτο, αναπαράγονται με τον αρχικό ρυθμό πλαισίων. Off: Δεν εφαρμόζεται η λειτουργία Motionflow. Συμβουλές Επιλέξτε τη ρύθμιση Off αν οι επιλεγμένες ρυθμίσεις στις επιλογές Smooth High, Smooth Low, Impulse, Combination ή True Cinema έχουν ως αποτέλεσμα την προβολή παραμορφωμένης εικόνας. Ανάλογα με το περιεχόμενο των εικόνων, ενδέχεται να μη βλέπετε το εφέ οπτικά ακόμη και αν έχετε αλλάξει τις ρυθμίσεις. 24

25 Στοιχεία ρύθμισης Contrast [CONTRAST] Brightness [BRIGHTNESS] Color Hue Color Temp. [COLOR TEMP] Sharpness [SHARPNESS] Περιγραφή Ρυθμίζει την αντίθεση. Με υψηλότερες τιμές αυξάνεται η ευκρίνεια στις εικόνες, ενώ με μικρότερες μειώνεται. Μπορείτε να κάνετε ρυθμίσεις πατώντας το CONTRAST +/ στο τηλεχειριστήριο. Ρυθμίζει τη φωτεινότητα της εικόνας. Όσο μεγαλύτερη είναι η τιμή της ρύθμισης, τόσο φωτεινότερη είναι η εικόνα. Όσο μικρότερη είναι η τιμή της ρύθμισης, τόσο πιο σκοτεινή είναι η εικόνα. Μπορείτε να κάνετε ρυθμίσεις πατώντας το BRIGHTNESS +/ στο τηλεχειριστήριο. Ρυθμίζει την πυκνότητα των χρωμάτων. Όσο μεγαλύτερη είναι η τιμή της ρύθμισης, τόσο υψηλότερη είναι η χρωματική ένταση. Όσο μικρότερη η τιμή της ρύθμισης, τόσο χαμηλότερη είναι η χρωματική ένταση. Ρυθμίζει το χρωματικό τόνο. Όσο μεγαλύτερη είναι η τιμή της ρύθμισης, τόσο πιο πράσινη απόχρωση αποκτά η εικόνα. Όσο μικρότερη είναι η τιμή της ρύθμισης, τόσο πιο πορφυρή απόχρωση αποκτά η εικόνα. Ρυθμίζει τη θερμοκρασία του χρώματος. D93: Ισοδυναμεί με τη θερμοκρασία χρώματος K που συνήθως χρησιμοποιείται στις τηλεοράσεις. Δίνει στο άσπρο χρώμα μια μπλε απόχρωση. D75: Ισοδυναμεί με τη θερμοκρασία χρώματος K που χρησιμοποιείται ως βοηθητικός τυπικός φωτισμός. Δίνει ουδέτερη απόχρωση μεταξύ D93 και D65. D65: Ισοδυναμεί με τη θερμοκρασία χρώματος K που χρησιμοποιείται ως τυπικός φωτισμός. Δίνει στο άσπρο χρώμα μια κόκκινη απόχρωση. D55: Ισοδυναμεί με τη θερμοκρασία χρώματος K που χρησιμοποιείται ως βοηθητικός τυπικός φωτισμός. Δίνει στα λευκά χρώμα ομοιόμορφη πιο κόκκινη απόχρωση. Custom 1 to 5: Σας επιτρέπει να προσαρμόζετε, να ρυθμίζετε και να αποθηκεύετε τη θερμοκρασία χρωμάτων που προτιμάτε. Οι εργοστασιακά προεπιλεγμένες ρυθμίσεις είναι οι εξής. Custom 1: Όπως στη ρύθμιση D93 για τη θερμοκρασία χρώματος. Custom 2: Όπως στη ρύθμιση D75 για τη θερμοκρασία χρώματος. Custom 3: Όπως στη ρύθμιση D65 για τη θερμοκρασία χρώματος. Custom 4: Όπως στη ρύθμιση D55 για τη θερμοκρασία χρώματος. Custom 5: Ρύθμιση που δίνει προτεραιότητα στη φωτεινότητα. Συμβουλή Μπορείτε να ρυθμίσετε κάθε στοιχείο καθορίζοντας θερμοκρασία χρώματος με βάση τις προτιμήσεις σας. Κάνει πιο οξύ το περίγραμμα της εικόνας ή μειώνει το θόρυβο. Όσο μεγαλύτερη είναι η τιμή της ρύθμισης, τόσο πιο καθαρή είναι η εικόνα. Όσο μικρότερη είναι η τιμή της ρύθμισης, τόσο πιο θαμπή είναι η εικόνα, κι επομένως μειώνεται ο θόρυβος. Μπορείτε να κάνετε ρυθμίσεις πατώντας το SHARPNESS +/ στο τηλεχειριστήριο. 25

26 Στοιχεία ρύθμισης Expert Setting NR (Noise Reduction) MPEG NR (MPEG Noise Reduction) Smooth Gradation Film Mode Gamma Correction [GAMMA CORRECTION] Περιγραφή Μειώνει την τραχύτητα ή το θόρυβο της εικόνας. Auto: Ανιχνεύει τη στάθμη θορύβου για αυτόματη μείωση της τραχύτητας ή του θορύβου της εικόνας. High/Middle/Low: Επιλέξτε μια ρύθμιση ανάλογα με την τραχύτητα ή τον θόρυβο της πηγής του σήματος εισόδου. Off: Η λειτουργία NR (Μείωση Θορύβου) δεν εφαρμόζεται. Συμβουλή Η στάθμη του θορύβου ενδέχεται να μην ανιχνευτεί ορθά με τη ρύθμιση Auto ανάλογα με την πηγή του σήματος εισόδου. Αν η εικόνα δεν είναι αποδεκτή με τη ρύθμιση Auto, επιλέξτε μία από τις ρυθμίσεις High, Middle, Low ή Off. Μειώνει τους θορύβους block noise και mosquito noise, κυρίως σε ψηφιακά σήματα. Auto: Ανιχνεύει τη στάθμη θορύβου για αυτόματη μείωση του θορύβου συμπίεσης και του θορύβου περιβάλλοντος της εικόνας. High/Middle/Low: Επιλέξτε μια ρύθμιση ανάλογα με τον θόρυβο συμπίεσης και τον θόρυβο περιβάλλοντος της πηγής του σήματος εισόδου. Off: Η λειτουργία MPEG NR (MPEG Μείωση θορύβου) δεν εφαρμόζεται. Συμβουλή Η στάθμη του θορύβου ενδέχεται να μην ανιχνευτεί ορθά με τη ρύθμιση Auto ανάλογα με την πηγή του σήματος εισόδου. Αν η εικόνα δεν είναι αποδεκτή με τη ρύθμιση Auto, επιλέξτε μία από τις ρυθμίσεις High, Middle, Low ή Off. Εξομαλύνει τη διαβάθμιση των επίπεδων τμημάτων των εικόνων. High/Middle/Low: Μπορείτε να ρυθμίσετε το εφέ της ομαλής διαβάθμισης. Off: Η λειτουργία ομαλής διαβάθμισης δεν εφαρμόζεται. Πραγματοποιήστε τη ρύθμιση για την αναπαραγωγή ανάλογα με την πηγή ταινιών που επιλέξατε. Auto: Ενδείκνυται για αναπαραγωγή της κίνησης της αρχικής εικόνας. Κανονικά, ρυθμίστε το αυτό στο Auto. Off: Αναπαράγει την εικόνα σε προοδευτικό φορμά χωρίς να ανιχνεύει σήματα εικόνας αυτόματα. Προσαρμόζει τα χαρακτηριστικά απόκρισης του τόνου της εικόνας. Επιλέξτε έναν χρωματικό τόνο που προτιμάτε από 10 επιλογές. 1.8: Φωτεινό Παράγει συνολικά φωτεινότερη εικόνα : Σκούρο Παράγει συνολικά σκουρότερη εικόνα. Gamma 7: Παράγει ευκρινέστερη εικόνα δίνοντας έμφαση στα σκουρότερα τμήματα. Gamma 8: Παράγει φωτεινότερη εικόνα απ' ότι το Gamma 7. Επιλέξτε το όταν βλέπετε κάτι σε φωτεινό περιβάλλον, όπως στο καθιστικό. Gamma 9: Παράγει φωτεινότερη εικόνα απ' ότι το Gamma 8. Gamma 10: Αυξάνει την ευκρίνεια στις εικόνες. Επιλέξτε το όταν βλέπετε τηλεοπτικά προγράμματα κ.λπ. σε φωτεινό περιβάλλον, όπως στο καθιστικό. Off: Δεν εφαρμόζεται η λειτουργία Gamma Correction. 26

27 Στοιχεία ρύθμισης Color Correction [COLOR CORRECTION] Περιγραφή On: Ρυθμίζει τις τιμές για τις επιλογές Hue, Saturation ή Brightness στα επιλεγμένα χρώματα. Επαναλάβετε τα βήματα 1 και 2 που περιγράφονται παρακάτω για να καθορίσετε το χρώμα-στόχο. 1 Πιέστε τα M/m για να επιλέξετε τη δυνατότητα Color Select και ύστερα πιέστε τα </, για να επιλέξετε το χρώμα που θέλετε να ρυθμίσετε, δηλαδή ένα από τα Red, Yellow, Green, Cyan, Blue και Magenta. Clear White x.v.color Color Space [COLOR SPACE] 2 Πιέστε τα M/m για να επιλέξετε τις δυνατότητες Hue, Saturation ή Brightness και ύστερα ρυθμίστε τες με βάση τις προτιμήσεις σας χρησιμοποιώντας τα </, καθώς παρακολουθείτε την προβαλλόμενη εικόνα. Off: Το εφέ Color Correction δεν εφαρμόζεται. Δίνει έμφαση στα έντονα λευκά. High/Low: Μπορείτε να ρυθμίσετε το εφέ Clear White. Off: Το εφέ Clear White δεν εφαρμόζεται. Καθορίστε το στοιχείο αυτό κατά τη σύνδεση της μονάδας με εξοπλισμό που υποστηρίζει x.v.color και αναπαράγει σήμα βίντεο x.v.color. On: Μπορείτε να εκτελέσετε αναπαραγωγή σήματος βίντεο x.v.color. Off: Η λειτουργία x.v.color δεν εφαρμόζεται. Για λεπτομέρειες σχετικά με το x.v.color, ανατρέξτε στην ενότητα Σχετικά με το x.v.color (σελίδα 48). Συμβουλή Αν στο στοιχείο x.v.color επιλέξετε τη ρύθμιση On, απενεργοποιείται η ρύθμιση του γάμμα. Μετατρέπει το χρωματικό διάστημα. BT.709: Χρωματικό διάστημα ITU-R BT.709, που χρησιμοποιείται για τηλεοπτική εκπομπή υψηλής ευκρίνειας ή Blu-ray Disc. Το χρωματικό διάστημα είναι ισοδύναμο με srgb. Color Space 1: Το χρωματικό διάστημα που ενδείκνυται για να δείτε τηλεοπτικά προγράμματα και εικόνες βίντεο, όπως αθλητικά, συναυλίες κ.λπ. Color Space 2: Το χρωματικό διάστημα που ενδείκνυται για να δείτε τηλεοπτικά προγράμματα, αθλητικά, συναυλίες και άλλες εικόνες βίντεο σε φωτεινό περιβάλλον, όπως στο καθιστικό. Color Space 3: Ο χρωματικός χώρος που ενδείκνυται για την παρακολούθηση ταινιών σε φωτεινό περιβάλλον, π.χ. σε καθιστικό. Custom: Μπορείτε να προσαρμόσετε τη ρύθμιση για τον χρωματικό χώρο. Συμβουλή Μπορείτε να ρυθμίσετε κάθε στοιχείο καθορίζοντας χρωματικό χώρο με βάση τις προτιμήσεις σας. 27

28 Στοιχεία ρύθμισης Input Lag Reduction Περιγραφή Μειώνει την καθυστέρηση παρουσίασης ενός βίντεο. On: Αναπαράγει ομαλή ταχυκίνητη εικόνα βίντεο με μειωμένη αίσθηση μετεικάσματος. Off: Απενεργοποιεί τη λειτουργία Input Lag Reduction. Συμβουλή Όταν η επιλογή Input Lag Reduction έχει τη ρύθμιση On, δεν μπορείτε να καθορίσετε τις επιλογές Motionflow, NR και MPEG NR. 28

29 Μενού Screen Μπορείτε να καθορίσετε το μέγεθος της εικόνας, τον λόγο διαστάσεων κ.λπ. Σημείωση Αυτά τα στοιχεία ίσως να μην διατίθενται, ανάλογα με τον τύπο του σήματος εισόδου. Για λεπτομέρειες, δείτε Σήματα εισόδου και ρυθμιζόμενα/οριζόμενα στοιχεία (σελίδα 56). Όσα ονόματα στοιχείων είναι μέσα σε αγκύλες παρουσιάζουν τα στοιχεία που είναι τυπωμένα πάνω στο τηλεχειριστήριο. Στοιχεία ρύθμισης Aspect [ASPECT] Περιγραφή Μπορείτε να ορίσετε το λόγο διαστάσεων της προς εμφάνιση εικόνας για το τρέχον σήμα εισόδου (σελίδα 17). Μπορείτε να καθορίσετε τη λειτουργία μόνο όταν το εισερχόμενο βιντεοσήμα δεν έχει ανάλυση pixel. 1.85:1 Zoom: Μια εικόνα με λόγο διαστάσεων 1,85:1 παρουσιάζεται με τον αρχικό της λόγο διαστάσεων, μεγεθυμένη ώστε να μην εμφανίζονται μαύρες λωρίδες στο πάνω και στο κάτω μέρος πλευρά της οθόνης. 2.35:1 Zoom: Μια εικόνα με λόγο διαστάσεων 2,35:1 παρουσιάζεται με τον αρχικό της λόγο διαστάσεων, μεγεθυμένη οι μαύρες λωρίδες στο πάνω και στο κάτω μέρος πλευρά της οθόνης να είναι όσο γίνεται πιο μικρές. Όταν επιλέξετε 2.35:1 Zoom από τη δυνατότητα Trigger Select 1/2 στο μενού Installation, προκύπτει εξερχόμενο σήμα 12 V από τον σύνδεσμο TRIGGER 1 ή TRIGGER 2 (σελίδα 36). Normal: Το εισερχόμενο βίντεο παρουσιάζεται με τον αρχικό του λόγο διαστάσεων, μεγεθυμένο ώστε να καλύπτει όλη την οθόνη. Η λειτουργία αυτή ενδείκνυται για την προβολή βίντεο με λόγο διαστάσεων 1,78:1 (16:9) και 1,33:1 (4:3). V Stretch: Αυτή είναι η πιο κατάλληλη λειτουργία για τη χρήση οθόνης 2,35:1 για την προβολή βίντεο λόγου διαστάσεων 2,35:1 με αναμορφικό φακό από αυτούς που διατίθενται στο εμπόριο. Όταν επιλέξετε V Stretch από τη δυνατότητα Trigger Select 1/2 στο μενού Installation, προκύπτει εξερχόμενο σήμα 12 V από τον σύνδεσμο TRIGGER 1 ή TRIGGER 2 (σελίδα 36). Squeeze: Με τη ρύθμιση αυτή τα βίντεο 1,78:1 (16:9) και 1,33:1 (4:3) θα παρουσιάζονται με τους σωστούς τους λόγους διαστάσεων όταν χρησιμοποιήσετε αναμορφικό φακό από αυτούς που διατίθενται στο εμπόριο. Stretch: Παρουσιάζει βίντεο που έχει συμπιεστεί σε λόγο διαστάσεων 1,33:1 (4:3) ως 1,78:1 (16:9). 29

30 Στοιχεία ρύθμισης Blanking Περιγραφή Συμβουλές Όταν επιλέξετε τη δυνατότητα V Stretch ή Squeeze, επιλέξτε τον τύπο του αναμορφικού φακού από το στοιχείο Anamorphic Lens στο μενού Installation. Οι επιλέξιμοι τρόποι λειτουργίας του λόγου διαστάσεων ποικίλλουν και εξαρτώνται από το σήμα εισόδου (σελίδα 59). Δεν μπορείτε να επιλέξετε τον λόγο διαστάσεων για σήμα εισόδου από υπολογιστή ούτε για σήμα εισόδου με ανάλυση (σελίδες 54, 55, 59). Αυτή η λειτουργία σας επιτρέπει να ρυθμίζετε την περιοχή που εμφανίζεται εντός των τεσσάρων κατευθύνσεων της οθόνης. On: Επιλέξτε την άκρη που θα ρυθμίσετε επισημαίνοντας τις επιλογές Left, Right, Top ή Bottom με τα πλήκτρα M/m. Ρυθμίστε την τιμή τού Blanking με τα πλήκτρα </,. Off: Απενεργοποιεί τη λειτουργία Blanking. Συμβουλή Ανάλογα με τη ρύθμιση για τον λόγο διαστάσεων, ενδέχεται να μην είναι διαθέσιμη η αμαύρωση δεξιά/αριστερά. 30

31 Μενού Setup Το μενού Setup χρησιμοποιείται για την αλλαγή των εργοστασιακών ρυθμίσεων, κλπ. Στοιχεία ρύθμισης Status Language Menu Position High Altitude Mode Περιγραφή Ορίζει κατά πόσο εμφανίζονται οι ενδείξεις επί της οθόνης. Επιλέξτε την τιμή Off για να απενεργοποιήσετε τις ενδείξεις επί της οθόνης, εκτός από όσες αφορούν κάποια μενού, το μήνυμα κατά την απενεργοποίηση της συσκευής και τα προειδοποιητικά μηνύματα. Επιλέγει τη γλώσσα που χρησιμοποιείται για τα μενού και τις ενδείξεις επί της οθόνης. Μπορείτε να αλλάξετε τη θέση όπου θα παρουσιαστεί το μενού στην οθόνη. Bottom Left: Προβάλλει το μενού στην κάτω αριστερή περιοχή της οθόνης. Center: Προβάλλει το μενού στο κέντρο της οθόνης. Ρυθμίζει τη μονάδα έτσι ώστε να λειτουργήσει με την επικρατούσα ατμοσφαιρική πίεση. On: Χρησιμοποιήστε τη ρύθμιση αυτή κατά τη χρήση της μονάδας σε υψόμετρο πάνω από τα μέτρα. Off: Χρησιμοποιήστε τη ρύθμιση αυτή κατά τη χρήση της μονάδας σε κανονικά υψόμετρα. Συμβουλή Όταν το στοιχείο αυτό έχει τη ρύθμιση On, ο θόρυβος του ανεμιστήρα γίνεται ελαφρώς δυνατότερος επειδή αυξάνεται η ταχύτητά του. 31

32 Στοιχεία ρύθμισης Remote Start Network Management Power Saving Lamp Setting Περιγραφή Καθορίζει τις ρυθμίσεις για τη λειτουργία Remote Start. On: Μπορείτε να ενεργοποιήσετε τη μονάδα από υπολογιστή ή από τερματικό που είναι συνδεδεμένο σε δίκτυο. Off: Απενεργοποιεί τη λειτουργία Remote Start. Συμβουλές Για να χρησιμοποιήσετε τη λειτουργία αυτή, πρέπει να συνδέσετε εκ των προτέρων τη μονάδα στο δίκτυο (σελίδα 38). Για να ενεργοποιηθεί η μονάδα μέσω της λειτουργίας Remote Start, πρέπει να σταλεί ειδική εντολή από υπολογιστή ή τερματικό. Για λεπτομέρειες, συμβουλευτείτε ειδικευμένο τεχνικό της Sony. Σημείωση Όταν η λειτουργία Remote Start έχει τη ρύθμιση On, απαιτείται περισσότερη ισχύς στην κατάσταση αναμονής. Όταν η λειτουργία Network Management έχει τη ρύθμιση On, η λειτουργία Remote Start παίρνει αυτόματα τη ρύθμιση Off και δεν μπορείτε να αλλάξετε τη ρύθμιση. On: Χρησιμοποιήστε τη ρύθμιση αυτή όταν η μονάδα είναι συνδεδεμένη στο δίκτυο και επικοινωνεί συνεχώς με τον εξοπλισμό ελέγχου του βιντεοπροβολέα. Σημείωση Όταν η λειτουργία Network Management έχει τη ρύθμιση On, η λειτουργία δικτύου είναι συνεχώς ενεργοποιημένη. Για κανονική χρήση δώστε στη λειτουργία Network Management τη ρύθμιση Off. Αν δώσετε τη ρύθμιση On, αυξάνεται η κατανάλωση ενέργειας. Επιλέγει τη λειτουργία εξοικονόμησης ενέργειας. Standby: Αν δεν υπάρξει εισερχόμενο σήμα επί 10 λεπτά, η παροχή ενέργειας διακόπτεται και ο βιντεοπροβολέας περνά στην κατάσταση αναμονής. Off: Απενεργοποιεί τη λειτουργία εξοικονόμησης ενέργειας. Όταν αντικαθιστάτε τις λυχνίες, επιλέξτε την επιθυμητή ρύθμιση της κάθε λυχνίας (σελίδα 49). 32

33 Μενού Function Το μενού Function χρησιμοποιείται για την αλλαγή των ρυθμίσεων των διαφόρων λειτουργιών της μονάδας. Στοιχεία ρύθμισης 3D Settings Περιγραφή Μπορείτε να αλλάξετε τις ρυθμίσεις για τη λειτουργία τριδιάστατης προβολής. 2D-3D Display Sel. Για αλλαγή των εικόνων βίντεο σε 2D ή 3D. Auto: Παρουσιάζει τριδιάστατες εικόνες βίντεο όταν υπάρχουν εισερχόμενα σήματα HDMI με πληροφορίες τριδιάστατης εικόνας*. Παρουσιάζει διδιάστατες εικόνες βίντεο όταν υπάρχουν άλλα εισερχόμενα σήματα. 3D: Παρουσιάζει τριδιάστατες εικόνες βίντεο με βάση το σύστημα τριδιάστατης προβολής που επιλέξατε στη δυνατότητα 3D Format. Ωστόσο, όταν εισέρχονται στη μονάδα σήματα HDMI με πληροφορίες τριδιάστατης εικόνας, παρουσιάζει τριδιάστατες εικόνες βίντεο με βάση το σύστημα τριδιάστατης προβολής των εν λόγω σημάτων HDMI. 2D: Παρουσιάζει διδιάστατες εικόνες βίντεο. * Οι πληροφορίες τριδιάστατης εικόνας είναι πρόσθετα στοιχεία διάκρισης της τριδιάστατης προβολής. Ορισμένα σήματα HDMI έχουν πρόσθετες πληροφορίες για τη διάκριση της τριδιάστατης εικόνας ενώ ορισμένα άλλα σήματα HDMI δεν έχουν καμία. 3D Format: Όταν τα εισερχόμενα σήματα HDMI δεν περιέχουν πληροφορίες τριδιάστατης εικόνας, καθορίστε το σύστημα τριδιάστατης προβολής. Simulated 3D: Μετατρέπει τις διδιάστατες εικόνες βίντεο σε τριδιάστατες. Η ρύθμιση μπορεί να γίνει μόνο για τα εισερχόμενα σήματα HD. Ανάλογα με την πηγή βίντεο, το χαρακτηριστικό προσομοιωμένης τριδιάστατης προβολής μπορεί να έχει περιορισμένο αποτέλεσμα. Το κάθε άτομο αντιλαμβάνεται τις τριδιάστατες εικόνες βίντεο με διαφορετικό τρόπο. Side-by-Side: Επιλέξτε τη ρύθμιση αυτή ώστε οι τριδιάστατες εικόνες να παρουσιάζονται ως δύο παρόμοιες εικόνες, η μία δίπλα στην άλλη. Over-Under: Επιλέξτε τη ρύθμιση αυτή ώστε οι τριδιάστατες εικόνες να παρουσιάζονται ως δύο παρόμοιες εικόνες, η μία πάνω από την άλλη. Συμβουλές Για ορισμένες πηγές βίντεο δεν μπορείτε να δώσετε στη δυνατότητα 2D-3D Display Sel. τη ρύθμιση 3D. Για τα διαθέσιμα σήματα τριδιάστατης εικόνας, ανατρέξτε στην ενότητα Συμβατά σήματα τριδιάστατης εικόνας (σελίδα 57). Η δυνατότητα προσομοιωμένης τριδιάστατης προβολής ενδέχεται να έχει περιορισμένη ισχύ, ανάλογα με το μέγεθος της οθόνης (συνιστάται οθόνη μεγέθους 100 έως 120 ιντσών) και την πηγή του βίντεο. Η οθόνη του μενού έχει είδωλο όση ώρα παρουσιάζεται κάποια τριδιάστατη εικόνα βίντεο και μπορείτε να τη δείτε σωστά με τα γυαλιά για τριδιάστατη προβολή. 33

34 Στοιχεία ρύθμισης 3D Brightness 3D Depth Adjust Simulated 3D Effect Dynamic Range Test Pattern Settings Lock Περιγραφή Για να ρυθμίσετε τη φωτεινότητα της εικόνας όταν βλέπετε τριδιάστατες εικόνες βίντεο. Για τη φωτεινότητα μπορείτε να επιλέξετε τη ρύθμιση High ή Standard. Σας επιτρέπει να προσαρμόσετε το βάθος των τριδιάστατων εικόνων βίντεο στην οθόνη. Η ρύθμιση μπορεί να γίνει μόνο όταν επιλέγετε οποιοδήποτε μορφότυπο τριδιάστατης εικόνας εκτός από το Simulated 3D. Βάθος Μπρο Κανονική Βάθος Συνιστούμε να δώσετε στη δυνατότητα 3D Depth Adjust τη ρύθμιση 0. Ανάλογα με τη ρύθμιση στη δυνατότητα 3D Depth Adjust, οι τριδιάστατες εικόνες βίντεο μπορεί να είναι δυσδιάκριτες. Σας επιτρέπει να προσαρμόσετε το αποτέλεσμα της τριδιάστατης προβολής όταν γίνεται μετατροπή διδιάστατου περιεχομένου σε τριδιάστατες εικόνες βίντεο. Μπορείτε να επιλέξετε High, Middle και Low. Συμβουλή Το κάθε άτομο αντιλαμβάνεται με διαφορετικό τρόπο τις τριδιάστατες εικόνες βίντεο που έχουν μετατραπεί με χρήση του χαρακτηριστικού προσομοιωμένης τριδιάστατης προβολής. Καθορίζει τη στάθμη εισόδου βίντεο για τους συνδέσμους HDMI 1 και HDMI 2. Auto: Καθορίζει τη στάθμη εισόδου βίντεο αυτόματα. Limited: Η στάθμη εισόδου βίντεο είναι καθορισμένη για σήματα Full: Η στάθμη εισόδου βίντεο είναι καθορισμένη για σήματα Σημείωση Αν η ρύθμιση της εξόδου βίντεο της συνδεδεμένης συσκευής HDMI δεν καθοριστεί σωστά, τα φωτεινά και τα σκοτεινά τμήματα του βίντεο μπορεί να εμφανίζονται υπερβολικά φωτεινά ή σκοτεινά. Παρουσιάζει ένα μοτίβο δοκιμής ανάλογα με τη ρύθμιση. On: Εμφανίζεται ένα μοτίβο δοκιμής στην οθόνη που θα χρησιμοποιηθεί κατά τη ρύθμιση του φακού μέσω των επιλογών Lens Focus, Lens Zoom και Lens Shift. Off: Δεν εμφανίζεται μοτίβο δοκιμής. Συμβουλή Κατά την προβολή του σχεδίου δοκιμής, αυτό προβάλλεται σε πράσινο χρώμα ώστε να μπορείτε να ρυθμίζετε εύκολα την εστίαση. Κλειδώνει τις ρυθμίσεις για τα στοιχεία των μενού προς αποφυγή λειτουργικού σφάλματος (σελίδα 35). Off: Ακυρώνει τη δυνατότητα Settings Lock. Level A: Τα στοιχεία στην επιλογή Group 1 (παρακάτω) δεν παρουσιάζονται στο μενού και δεν είναι διαθέσιμα. Level B: Τα στοιχεία στις επιλογές Group 1 και Group 2 (παρακάτω) δεν παρουσιάζονται στα μενού και δεν είναι διαθέσιμα. 34

35 Στοιχεία που κλειδώνονται μέσω της επιλογής Settings Lock Group 1 Group 2 Μενού Picture Reset Reality Creation Contrast Enhancer Lamp Control Motionflow Contrast Brightness Color Hue Color Temp. Sharpness NR MPEG NR Smooth Gradation Film Mode Gamma Correction Color Correction Clear White x.v.color Color Space Μενού Setup Status Language Menu Position High Altitude Mode Remote Start Network Management Lamp Setting Μενού Function Dynamic Range Test Pattern Μενού Installation Image Flip Lens Control Anamorphic Lens Trigger Select IR Receiver Panel Alignment Network Setting 35

36 Μενού Installation Το μενού Installation χρησιμοποιείται για την αλλαγή των ρυθμίσεων εγκατάστασης. Στοιχεία ρύθμισης Image Flip Lens Control Anamorphic Lens Περιγραφή Αναστρέφει την εικόνα επί της οθόνης οριζόντια και/ή κατακόρυφα. HV: Αναστρέφει την εικόνα οριζόντια και κατακόρυφα. H: Αναστρέφει την εικόνα οριζόντια. V: Αναστρέφει την εικόνα κατακόρυφα. Off: Η εικόνα δεν αναστρέφεται. Χρησιμοποιήστε αυτή την επιλογή για εγκατάσταση οπίσθιας προβολής ή εγκατάσταση στην οροφή. Σας εμποδίζει να εκτελέσετε κατά λάθος κάποια λειτουργία του φακού, π.χ. Lens Focus, Lens Zoom και Lens Shift. On: Δίνει τη δυνατότητα ρύθμισης του φακού. Off: Εμποδίζει κάθε ρύθμιση του φακού. Επιλέξτε μια ρύθμιση που να ταιριάζει με τον λόγο μετατροπής του αναμορφικού φακού. 1.24x: Επιλέξτε τη ρύθμιση αυτή κατά τη χρήση αναμορφικού φακού με οριζόντιο ρυθμό 1, x: Επιλέξτε τη ρύθμιση αυτή κατά τη χρήση αναμορφικού φακού με οριζόντιο ρυθμό 1,32. Trigger Select Εναλλάσσει τη λειτουργία εξόδου του συνδέσμου TRIGGER 1/ TRIGGER 2. Off: Απενεργοποιεί τη λειτουργία του συνδέσμου TRIGGER. Power: Εξάγει σήματα 12 V από τους συνδέσμους TRIGGER 1/ TRIGGER 2 όταν είναι ενεργοποιημένη η μονάδα. Οι σύνδεσμοι TRIGGER 1/TRIGGER 2 δεν εξάγουν σήματα όταν η μονάδα είναι στην κατάσταση αναμονής. V Stretch: Συνδυάζεται με τη επιλογή V Stretch της ρύθμισης Aspect (σελίδα 29) και εξάγει σήμα 12 V από τον σύνδεσμο TRIGGER 1 ή TRIGGER :1 Zoom: Συνδυάζεται με την επιλογή 2.35:1 Zoom της ρύθμισης Aspect (σελίδα 29) και εξάγει σήμα 12 V από τον σύνδεσμο TRIGGER 1 ή TRIGGER 2. IR Receiver Επιλέγει τους ανιχνευτήρες του τηλεχειρισμού (IR Receiver) στην μπροστινή και στην πίσω πλευρά της μονάδας. Front & Rear: Ενεργοποιεί τον αισθητήρα τόσο στο μπροστινό όσο και στο πίσω μέρος. Front: Ενεργοποιεί μόνο τον αισθητήρα στο μπροστινό μέρος. Rear: Ενεργοποιεί μόνο τον αισθητήρα στο πίσω μέρος. 36

37 Στοιχεία ρύθμισης Panel Alignment Περιγραφή Η δυνατότητα αυτή σας επιτρέπει να ρυθμίσετε τα κενά στο χρώμα των χαρακτήρων ή της εικόνας στην οθόνη. Adjust: Ρυθμίζει τα κενά στα χρώματα μέσω της επιλογής Adjust Color ή Adjust Item. Adjust Item: Επιλέγει πώς να κάνετε ρυθμίσεις των παρακάτω στοιχείων. Shift: Μετατοπίζει ολόκληρη την εικόνα και κάνει ρυθμίσεις. Zone: Επιλέγει το επιθυμητό εύρος και κάνει ρυθμίσεις. Adjust Color: Εκχωρεί το επιθυμητό χρώμα για την προσαρμογή των κενών στο χρώμα. Επιλέξτε R (Κόκκινο) ή B (Μπλε) για να κάνετε ρυθμίσεις με βάση το G (Πράσινο). Pattern Color: Επιλέξτε R/G (Κόκκινο και Πράσινο) ή R/G/B (Λευκό, όλα τα χρώματα) όταν το στοιχείο Adjust Color έχει τη ρύθμιση R (Κόκκινο). Επιλέξτε B/G (Μπλε και Πράσινο) ή R/G/B (Λευκό, όλα τα χρώματα) όταν το στοιχείο Adjust Color έχει τη ρύθμιση B (Μπλε). Adjust: Μπορείτε να προσαρμόσετε τη μετατόπιση και τη ζώνη του χρώματος που επιλέξατε στο στοιχείο Adjust Color με τα πλήκτρα </,, M/m. Όταν επιλέγετε το στοιχείο Shift : Εκχωρήστε τις ρυθμίσεις της οριζόντιας κατεύθυνσης (H) με τα πλήκτρα </, και της κατακόρυφης (V) με τα πλήκτρα M/m στην οθόνη για την προσαρμογή της μετατόπισης. Όταν επιλέγετε το στοιχείο Zone : Επιλέξτε τη θέση που θα προσαρμόσετε με τα κουμπιά </, για την οριζόντια θέση (H) και τα κουμπιά M/m για την κατακόρυφη (V) και, στη συνέχεια, πατήστε. Ρυθμίστε την τιμή που θα προσαρμόσετε με τα πλήκτρα </, για την οριζόντια κατεύθυνση (H) και με τα πλήκτρα M/m για την κατακόρυφη (V). Μπορείτε να επιλέξετε ξανά τη θέση που θα προσαρμόσετε πατώντας. Reset: Επαναφέρει στις εργοστασιακές ρυθμίσεις. Preset: Τα βελτιστοποιημένα δεδομένα έχουν προρυθμιστεί. Σημείωση Ανάλογα με τις παραπάνω ρυθμίσεις, ενδέχεται τα χρώματα να γίνουν ανομοιόμορφα ή να αλλάξει η ανάλυση. 37
