1 ΟΛΟΚΛΗΡΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΟΣΤΕΓΑΝΩΣΗΣ ΤΑΡΑΤΣΩΝ & ΕΝΕΡΓΕΙΑΚΗΣ ΑΝΑΒΑΘΜΙΣΗΣ ΚΤΙΡΙΩΝ 1

2 2

3 3 Ζούμε σ έναν τόπο προικισμένο που οφείλουμε να τον διατηρήσουμε και να τον παραδώσουμε στις επόμενες γενιές, ακόμη καλύτερο. Η ευγενική συμπεριφορά μας στο οικοσύστημα, μεταξύ των άλλων, ορίζεται και από τη στάση μας απέναντι στην κατανάλωση των φυσικών πόρων. Κάθε ενέργεια που διασφαλίζει την επάρκεια και την ανανέωσή τους, αποτελεί πράξη σεβασμού στο περιβάλλον μας και φυσικά στοιχείο πολιτισμού.

4 4 Άνεση, Ασφάλεια & Οικονομία Η άνετη διαβίωση στους εσωτερικούς χώρους ενός κτιρίου, είναι κυρίαρχο ζήτημα για τους ανθρώπους που το χρησιμοποιούν. Κατοικίες, γραφεία ή άλλες επαγγελματικές εγκαταστάσεις, θα πρέπει να προσφέρουν θερμική άνεση στους χρήστες τους, ανεξάρτητα από τις εποχές του χρόνου και μάλιστα, με την κατά το δυνατόν μικρότερη κατανάλωση ενέργειας. Τα κτίρια στην Ελλάδα, σε ένα ποσοστό που ξεπερνάει το 60% του συνόλου τους, είναι κατασκευασμένα πριν από το 1980 και η μόνωσή τους είναι από ανύπαρκτη έως στην καλύτερη περίπτωση ανεπαρκής. Ακόμη και στα νεότερης κατασκευής κτίρια, παρατηρούνται αστοχίες σε σχέση με την ενεργειακή τους απόδοση, λόγω ανεπαρκούς μελέτης, ακατάλληλων επιλογών ως προς τα μονωτικά προϊόντα που χρησιμοποιήθηκαν, ακόμη και κακών πρακτικών εφαρμογής. Λόγω της φύσης και θέσης του, το δώμα καταπονείται από τη μόνιμη έκθεσή του στις περιβαλλοντικές και καιρικές συνθήκες και συν τω χρόνω παρουσιάζει προβλήματα, αρχικά στεγανότητας και στη συνέχεια επίπονων κοστολογικά επισκευών. Η DUROSTICK έχει μελετήσει, σχεδιάσει και υλοποιήσει, ολοκληρωμένα συστήματα θερμοστεγάνωσης ταρατσών, ικανά να διασφαλίσουν την πολυπόθητη θερμική άνεση των εσωτερικών χώρων των κτιρίων, την απαραίτητη στεγανοποίηση των δωμάτων και τελικά την ίδια τη στατικότητα της δομής. Με τον διακριτικό τίτλο COOL ROOF, COOL ROOF light και COOL ROOF inverted, η DUROSTICK αντιμετωπίζει ουσιαστικά τα προβλήματα θερμοστεγάνωσης των κτιρίων, με συστήματα που αποτελούνται από βιομηχανικά τυποποιημένα προϊόντα που υπερκαλύπτουν τις απαιτήσεις των ευρωπαϊκών προτύπων πιστοποίησης. Οι μεγαλύτερες απώλειες ενέργειας που καταγράφονται σε μια κτιριακή δομή, προέρχονται από το δώμα της κατασκευής % απώλεια ενέργειας μέσω της οροφής (επικλινούς ή οριζόντιας)

5 Το COOL ROOF είναι Άριστο σύστημα Θερμοστεγάνωσης ταρατσών Με τη συμμετοχή πιστοποιημένης ποιότητας προϊόντων, σε κάθε στάδιο της εφαρμογής του Ασπίδα προστασίας Θωρακίζει την κατασκευή από τις υψηλές θερμοκρασίες του καλοκαιριού, τις βροχές και παγωνιές του χειμώνα Ελαστικό & Ανεπηρέαστο Η υψηλή ελαστικότητα του συστήματος, προστατεύει τις επιφάνειες από την εμφάνιση ρωγμών που προκαλούνται από τη φυσική διαστολή και συστολή τους και τις δονήσεις του εδάφους Στεγανό Εμποδίζει τη διείσδυση του νερού και την ανάπτυξη υγρασίας Σύστημα φιλικό στον άνθρωπο και το περιβάλλον. 5 Με το COOL ROOF επιτυγχάνεται Εξοικονόμηση Ενέργειας Λιγότερη κατανάλωση καυσίμου για θέρμανση, μικρότερη κατανάλωση ρεύματος για δροσισμό Προστασία της κατασκευής Επενδύει την ταράτσα με ένα ενεργειακό μανδύα που προστατεύει την κτιριακή δομή από τις καιρικές συνθήκες, τη χημική επίδραση του περιβάλλοντος και το πέρασμα του χρόνου (γήρανση) Υψηλές Μηχανικές Αντοχές Ανθεκτική τελική επιφάνεια στην κρούση, την τριβή, την θλίψη και τον εφελκυσμό Καλύτερο εσωτερικό Κλίμα Διασφαλίζει υγιεινότερες συνθήκες διαβίωσης στους υποκείμενους, εσωτερικούς χώρους του κτιρίου, αφού απομακρύνεται η πιθανότητα εμφάνισης υγρασίας και η ανάπτυξη μυκήτων Επιπρόσθετα, εμποδίζει την εμφάνιση υδρατμών που προκαλούνται από τη διαφορά θερμοκρασιών μεταξύ εξωτερικού και εσωτερικού περιβάλλοντος, με φυσικό αποτέλεσμα την ταχύτερη θέρμανση και τον αποδοτικότερο δροσισμό των χώρων. Αισθητική και Πρακτική Αρτιότητα Η τελική μορφή του συστήματος, επιτρέπει κάθε είδους χρήση της επιφάνειας, ενώ αποτελεί ιδανικό υπόστρωμα επένδυσης για πλακίδια, πλάκες, πέτρες, ξύλινο κατάστρωμα ή οποιοδήποτε άλλο διακοσμητικό στοιχείο. Ανακαίνιση, Εκσυγχρονισμός και Αναβάθμιση Αναπλάθει παλαιότερες κατασκευές, επαναπροσδιορίζει τη χρήση τους, ανανεώνει τη διάρκεια ζωής τους, τις εκσυγχρονίζει και αναβαθμίζει την ενεργειακή τους απόδοση διαχρονικά.

6 6 Πριν την εκκίνηση Νέες κατασκευές, ήδη δομημένα νέα κτίρια, καθώς και παλαιότερες κτιριακές δομές, μπορούν να υποδεχθούν σύστημα θερμοστεγάνωσης στο δώμα τους, προκειμένου να προστατευθούν διαχρονικά και να αναβαθμιστούν ενεργειακά. Πριν την εφαρμογή του συστήματος θα πρέπει: Σύμφωνα με τις σύγχρονες πολεοδομικές απαιτήσεις, να έχει διασφαλιστεί η στατικότητα της κατασκευής τόσο πριν όσο και μετά την εφαρμογή του συστήματος. Πιθανά προβλήματα στατικότητας ή και άλλου είδους επισκευές θα πρέπει να ολοκληρωθούν πριν το έργο. να διασφαλίζεται με κάθε δυνατό τρόπο η πιστοποίηση των προϊόντων που συμμετέχουν στο σύστημα, βάσει των προδιαγραφών που ορίζονται στα επίσημα ευρωπαϊκά πρότυπα.

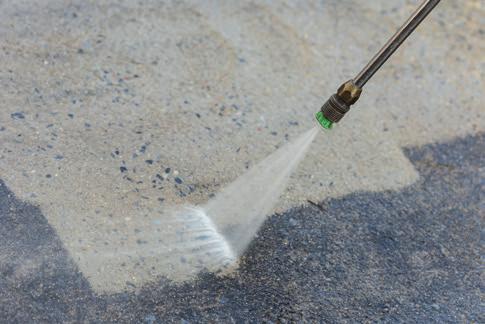

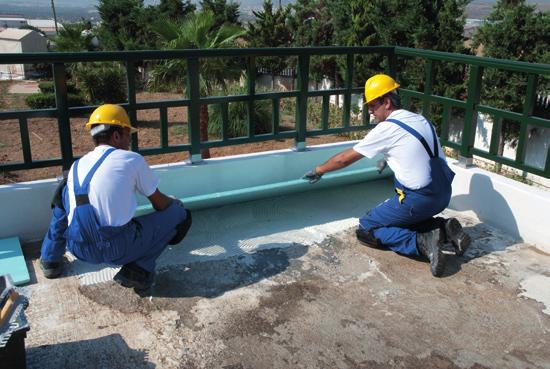

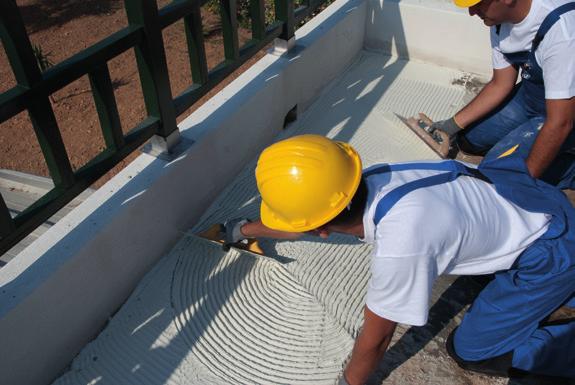

7 Στάδια εφαρμογής συστήματος COOL ROOF 1 Για να εκκινήσουν οι εργασίες εφαρμογής του ολοκληρωμένου συστήματος θερμοστεγάνωσης COOL ROOF της DUROSTICK, θα πρέπει να έχουν προετοιμαστεί κατάλληλα οι επιφάνειες που θα το υποδεχθούν. Οι όποιες επισκευές πιθανά χρειαστούν, θα πρέπει να έχουν ολοκληρωθεί και το υπόστρωμα θα πρέπει να είναι σταθερό και συμπαγές, χωρίς υγρασία, σαθρά, αποφλοιώσεις, ή κακοτεχνίες. 4 Τοποθέτηση θερμομονωτικών πλακών από εξηλασμένη πολυστερίνη - XPS R&F. Εναλλακτικά μπορεί να χρησιμοποιηθεί διογκωμένη πολυστερίνη EPS 150. Oι αρμοί των πλακών θα πρέπει να διασταυρώνονται μεταξύ τους από στρώση σε στρώση, χωρίς κενά, ώστε να αποφευχθεί η πιθανότητα δημιουργίας θερμογεφυρών. 7 2 Επιμελής καθαρισμός των επιφανειών. 3 Διάστρωση κόλλας θερμομονωτικών πλακών στο υπόστρωμα, σε πάχος στρώσης της τάξης των 10mm. Η DUROSTICK, ανάλογα με το είδος της εφαρμογής, προτείνει δύο διαφορετικών τύπων κόλλες. ULTRACOLL THERMO και ROMIX THERMO. 5 Μετά από τουλάχιστον 6 ώρες, ανάλογα με τις συνθήκες στο περιβάλλον και αφού οι θερμομονωτικές πλάκες έχουν άρρηκτα συνδεθεί με το υπόστρωμα, εφαρμόζεται στο σύνολο της επιφάνειας το Χαλαζιακό Ακρυλικό αστάρι DS-255 της DUROSTICK, σε δύο στρώσεις σταυρωτά. Το αστάρι θα δημιουργήσει ιδανικές συνθήκες πρόσφυσης, μεταξύ των πλακών και της τσιμεντοκονίας που θα ακολουθήσει. KOΛΛΕΣ ΘΕΡΜΟΜΟΝΩΤΙΚΩΝ ΠΛΑΚΩΝ ΘΕΡΜΟΜΟΝΩΤΙΚΈΣ ΠΛΆΚΕΣ XPS R&F EPS 150 DS-255 Χαλαζιακό αστάρι

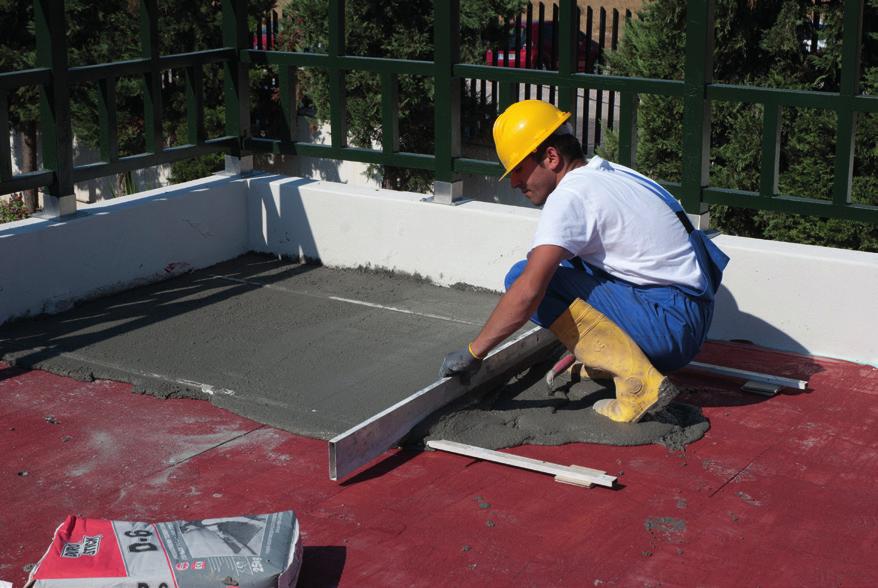

8 8 6 Την επόμενη ημέρα και αφού το χαλαζιακό αστάρι έχει στεγνώσει, δημιουργούνται οι απαραίτητες ρύσεις, για να επιτευχθεί η ομαλή απορροή του νερού από την επιφάνεια. Επιλέγεται, βιομηχανικά τυποποιημένο τσιμεντοκονίαμα, με άριστες προδιαγραφές προκειμένου να διασφαλιστούν μεγάλες αντοχές σε μηχανικές καταπονήσεις, αντίξοες περιβαλλοντικές συνθήκες, απότομες θερμοκρασιακές μεταβολές, διαρκή υγρασία και παγετό. Το ιδανικό προϊόν για την εφαρμογή, είναι το ινοπλισμένο τσιμεντοκονίαμα D-6 της DUROSTICK. Tσιμεντοειδές στεγανωτικό Ηydrostop Roof Yαλόπλεγμα DS-4160 (εγκιβωτισμός στο Ηydrostop Roof) Iνοπλισμένο τσιμεντοκονίαμα Durofix Iνοπλισμένη τσιμεντοκονία D-6 (ή παραδοσιακή τσιμεντοκονία) Χαλαζιακό αστάρι DS-255 Εξηλασμένη πολυστερίνη XPS R&F Ultracoll Thermo ή Romix Therno Δομικό στοιχείο D-6 Ινοπλισμένη τσιμεντοκονία DUROFIX Επισκευαστικό πολυμερικό ινοπλισμένο κονίαμα 7 Στη συμβολή των κάθετων, με την οριζόντια επιφάνεια, δημιουργείται κοίλο λούκι για να εμποδίζει τη συγκέντρωση του νερού στο ευπαθές σημείο. Για την εφαρμογή, επιλέγεται το ινοπλισμένο, Πολυμερικό τσιμεντοκονίαμα DUROFIX της DUROSTICK. Σχηματικά, το σύστημα με κοίλο λούκι απεικονίζεται σε τομή, στο σχέδιο που ακολουθεί. 8 9 Εναλλακτικά, αν η τελική επιφάνεια που θα αποδώσει το σύστημα έχει προβλεφθεί να επενδυθεί, δημιουργείται αρμός διαστολής που σφραγίζεται με κυψελωτό κορδόνι πολυαιθυλενίου και πολυουρεθανικό ελαστικό σφραγιστικό, DUROFLEX-PU. Η νέα, με ρύσεις επιφάνεια που έχει δημιουργηθεί με την τσιμεντοκονία, απαιτεί περιοδική - συνεπή διαβροχή, 3-4 φορές εντός 24ώρου, για να αποφευχθεί το πρόωρο επιφανειακό της στέγνωμα. Η επόμενη φάση του έργου ακολουθεί μετά από περίπου 10 ημέρες. Για το τελικό στάδιο της εφαρμογής, το τσιμεντοειδές στεγανωτικό ενός συστατικού HYDROSTOP ROOF της DUROSTICK, αποτελεί εξαιρετική επιλογή. Εύκαμπτο, λευκό, Ψυχρό υλικό πιστοποιημένο για την ανακλαστικότητά του στα εργαστήρια της Ομάδας Μελετών Κτιριακού Περιβάλλοντος του τμήματος Φυσικής του Πανεπιστημίου Αθηνών. Ο εύκαμπτος και υδρατμοπερατός υμένας του, παρακολουθεί τις κινήσεις του συστήματος που προέρχονται από τις διαστολές και συστολές των επιφανειών και τις δονήσεις που υποδέχεται το κτίριο από το έδαφος.

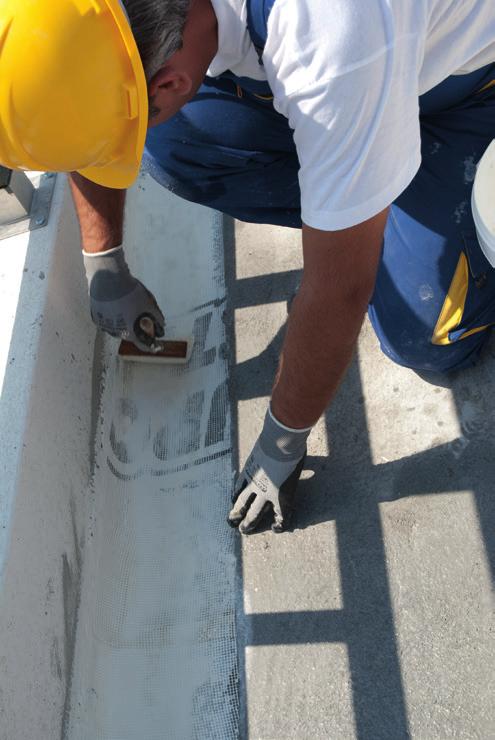

9 Διασφαλίζει στο ακέραιο τη στεγανότητα της κατασκευής και είναι προορισμένο να παραμείνει δραστικά ενεργό για πολλά χρόνια, σε θερμοκρασίες από -35 C έως και +90 C. Για τη διασφάλιση ιδανικών συνθηκών πρόσφυσης του στεγανωτικού με την τσιμεντοκονία, συνιστάται καθολική διαβροχή του συνόλου της επιφάνειας. Η εφαρμογή του στεγανωτικού εκκινεί από τις παρυφές του δώματος, όπου έχει δημιουργηθεί κοίλο λούκι. Με πατρόγκα επενδύεται με στεγανωτικό η επιφάνειά του και στη συνέχεια εγκιβωτίζεται το αλκαλίμαχο υαλόπλεγμα DS Η κάθε λωρίδα υαλοπλέγματος θα πρέπει να καλύπτεται σε ένα πλάτος 10 cm, με την επόμενη α Η εφαρμογή της πρώτης στρώσης του στεγανωτικού, γίνεται στην προετοιμασμένη επιφάνεια με ρολό και κίνηση προς μία κατεύθυνση. Η στρώση θα πρέπει να είναι πλούσια, της τάξης του 1 mm χωρίς κενά. Για τον οπλισμό της στεγανοποιημένης επιφάνειας, εγκιβωτίζεται υαλόπλεγμα DS-4160 στη νωπή πρώτη στρώση και καλύπτεται πλήρως με το ήδη εφαρμοσμένο στεγανωτικό. Ακολουθούν δύο ακόμα επιστρώσεις στεγανωτικού. 13 Την επόμενη ημέρα, συνιστάται ελαφρά διαβροχή της επιφάνειας για να ακολουθήσει η δεύτερη στρώση. Ξεκινάει από το κοίλο λούκι και συνεχίζει στο σύνολο της επιφάνειας, σταυρωτά σε σχέση με την εφαρμογή της πρώτης. ΗΥDROSTOP ROOF Eύκαμπτο, λευκό, τσιμεντοειδές στεγανωτικό ταρατσών DS-4160 Υαλόπλεγμα Οπλισμού Θερμοπρόσοψης

10 10 14 Η τρίτη και τελική στρώση, πραγματοποιείται την επόμενη Αρμοί διαστολής ημέρα, ακολουθώντας πιστά το σύνολο της διαδικασίας εφαρμογής. 24 ώρες αργότερα, η ταράτσα μπορεί να πατηθεί χωρίς κίνδυνο για την εφαρμογή. Εφόσον είναι επιθυμητό, μπορούν να ακολουθήσουν εργασίες για επένδυση της επιφάνειας με πλακίδια, πέτρινες πλάκες, ξύλο ή οποιοδήποτε άλλο διακοσμητικό υλικό έχει επιλεγεί. Η δημιουργία αρμών διαστολής, είναι η απαραίτητη ασφαλιστική δικλείδα για την απρόσκοπτη και αρμονική λειτουργία του συστήματος διαχρονικά, χωρίς προβλήματα. Ανά 16-25m 2 θερμοστεγανοποιημένης επιφάνειας, δημιουργούνται αρμοί που πληρώνονται με κυψελωτό κορδόνι πολυαιθυλενίου, ασταρώνονται με PRIMER-PU και ολοκληρώνονται με την έως την επιφάνεια εφαρμογή, του πολυουρεθανικού ελαστομερούς σφραγιστικού DUROFLEX-PU. (Δείτε σχηματικά την τομή ενός τέτοιου αρμού, στο σχέδιο που ακολουθεί). Εφόσον η τελική επιφάνεια που απέδωσε το σύστημα, έχει προβλεφθεί να επενδυθεί, θα πρέπει και η επενδυμένη επιφάνεια να φέρει τους ίδιους αρμούς διαστολής, στην ακριβώς ίδια διαδρομή που τρέχουν οι αρμοί του συστήματος. Στις παρυφές της επιφάνειας, εκεί που οι κάθετες συναντούν την οριζόντια επιφάνεια της ταράτσας και εφόσον δεν έχει δημιουργηθεί κοίλο λούκι, απαραίτητο είναι να δημιουργηθεί περιμετρικός αρμός διαστολής με την ίδια διαδικασία. Aρμός διαστολής DUROFLEX-PU Πολυουρεθανική ελαστική μαστίχη ενός συστατικού Κορδόνι πολυαιθυλενίου DS-265 PRIMER-PU Αστάρι για το DUROFLEX-PU Σημείωση: Ο περιοδικός έλεγχος της θερμοστεγανοποιημένης επιφάνειας, είναι επιβεβλημένος. Αστάθμητοι παράγοντες ή ατυχήματα, μπορεί να προκαλέσουν βλάβες στον αδιάρρηκτο στεγανοποιητικό τελικό υμένα της επιφάνειας, με αποτέλεσμα την εισχώρηση νερού στο υπόστρωμα του συστήματος. Κάτι τέτοιο είναι σε θέση να ασθενήσει την αποτελεσματικότητα του συστήματος και σε σύντομο χρόνο να προκαλέσει σοβαρά προβλήματα στην κατασκευή. Hydrostop Roof Κοίλο λούκι Iνοπλισμένη Τσιμεντοκονία D-6 ή παραδοσιακή τσιμεντοκονία Duroflex-PU Primer-PU DS-265 Kορδόνι Πολυαιθυλενίου Θερμομονωτική πλάκα XPS R&F

11 Προστασία, Ασφάλεια, Εξοικονόμηση Ενέργειας & Άνεση Η DUROSTICK, απόλυτα συμμορφωμένη στις επιταγές της σύγχρονης δόμησης, παράγει προϊόντα - λύσεις πιστοποιημένης ποιότητας και συνθέτει συστήματα ικανά να καλύψουν κάθε υψηλή απαίτηση εφαρμογών. Το γεγονός είναι, ότι με το Ολοκληρωμένο Σύστημα Θερμοστεγάνωσης COOL ROOF της DUROSTICK, οι ταράτσες μεταμορφώνονται σε χώρους αναψυχής, απαλλαγμένους από προβλήματα κακοτεχνιών, επισκευών, λιμναζόντων νερών, υγρασίας και διάβρωσης των δομικών στοιχείων. Η κτιριακή δομή θωρακίζεται από τη ζέστη του καλοκαιριού και το κρύο του χειμώνα, ενώ εκμηδενίζεται η πιθανότητα εμφάνισης υγρασίας στην επιφάνεια. Το αποτέλεσμα στο σύνολό του, είναι άρτιο αισθητικά, επαναπροσδιορίζει τη χρήση του δώματος από τους κατοίκους του κτιρίου και χαρίζει υγιεινό εσωτερικό μικροκλίμα στους υποκείμενους της εφαρμογής, εσωτερικούς χώρους. Από την ίδια ημέρα της ολοκλήρωσης των εργασιών, εξοικονομείτε ενέργεια. 11 Δείτε ρεαλιστικά κινηματογραφημένη την εφαρμογή του ολοκληρωμένου συστήματος θερμοστεγάνωσης ταρατσών COOL ROOF, στο web site της DUROSTICK και στο κανάλι της εταιρείας στο Youtube

12 12 Η τομή του συστήματος Το COOL ROOF, είναι το κορυφαίο σύστημα θερμοστεγάνωσης και ενεργειακής αναβάθμισης δωμάτων της DUROSTICK. Στην τομή του συστήματος που παρουσιάζεται, μπορείτε να διακρίνετε τα στάδια σύνθεσής του έτσι όπως περιγράφηκαν στα στάδια εφαρμογής Ανά 16-25m 2 θερμοστεγανοποιημένης επιφάνειας, δημιουργούνται αρμοί διαστολής, για την αρμονική κινητικότητα επιφανειών και συστήματος

13 1 ΚΟΛΛΕΣ ΘΕΡΜΟΜΟΝΩΤΙΚΩΝ ΠΛΑΚΩΝ ULTRACOLL THERMO Πανίσχυρη κόλλα θερμομονωτικών πλακών με υδροφοβικές ιδιότητες. Προσφύεται ισχυρά σε κάθε οικοδομική επιφάνεια και αποδίδει τέλεια φινιρισμένες επιφάνειες λόγω του λεπτόκοκκου χαρακτήρα της. Συσκευασία: 25Kg. Κατανάλωση: 2,5-4Kg/m 2 (ανάλογα με την κατάσταση του υποστρώματος και την οδοντωτή σπάτουλα). ή ROMIX THERMO Υψηλών τεχνικών προδιαγραφών, κόλλα θερμομονωτικών πλακών. Η διαβαθμισμένη κοκκομετρία της, προσφέρει εξαιρετική εργασιμότητα και κορυφαία απόδοση. Συσκευασία: 25Kg. Κατανάλωση: 2,5-4Kg/m 2 (ανάλογα με την κατάσταση του υποστρώματος και την οδοντωτή σπάτουλα). 2 ΘΕΡΜΟΜΟΝΩΤΙΚΕΣ 3 ΠΛΑΚΕΣ XPS R&F / EPS 150 Διογκωμένη ή Εξηλασμένη πολυστερίνη, είναι το θερμομονωτικό μέσο καρδιά του συστήματος. XPS R&F Διάσταση: 125χ60cm. Πάχη: 2-10 cm. EPS 150 Διάσταση: 100χ50cm. Πάχη: 2-10 cm. ΧΑΛΑΖΙΑΚΟ ΑΣΤΑΡΙ DS-255 Το Χαλαζιακό αστάρι της DUROSTICK αποτελεί τον συνδετικό κρίκο μεταξύ του θερμομονωτικού υλικού και της τσιμεντοκονίας. Με ειδικές ακρυλικές ρητίνες στη σύνθεσή του, χαλαζιακά αδρανή και βελτιωτικά πρόσθετα, διατίθενται χωρίς διαλύτες και δημιουργεί ιδανικές συνθήκες πρόσφυσης. Συσκευασία: Δοχείο 1 / 5 & 15Kg. Κατανάλωση: gr/m 2 ανά στρώση. 4 D-6 Για τη δημιουργία ρύσεων νερού στο σύστημα, επιλέγεται το Ινοπλισμένο Επιπεδωτικό τσιμεντοκονίαμα D-6 της DUROSTICK. Διαθέτει υψηλές μηχανικές αντοχές και αντιστάσεις στις δυσμενείς καιρικές συνθήκες. Δεν ρηγματώνει η επιφάνεια του και δεν διαβρώνει τις σωληνώσεις. Κατάλληλο για πάχη από 2-5cm. Συσκευασία: 25Kg. Κατανάλωση: 14Kg/m 2 /cm πάχους στρώσης. TΣΙΜΕΝΤΟΚΟΝΙΕΣ & DUROFIX Για τη δημιουργία κοίλου λουκιού, επιλέγεται το ινοπλισμένο, Πολυμερικό τσιμεντοκονίαμα DUROFIX της DUROSTICK. Δεν συρρικνώνεται και δεν σκάει, σε πάχη έως και 6cm. Συσκευασία: 25Kg. Κατανάλωση: Περίπου 18Kg/m 2 /cm πάχους στρώσης, ανάλογα με τις απαιτήσεις της εφαρμογής ΥΑΛΟΠΛΕΓΜΑ 6 DS-4160 Το δίχτυ ασφαλείας της στεγανωτικής στρώσης του συστήματος, ενισχύει τις αντοχές της και εκμηδενίζει την πιθανότητα ρηγμάτωσης της στεγανοποιημένης επιφάνειας. Σύνθεση: Fiberglass. Καρέ: 4χ4mm. Βάρος: 160 gr/m 2 Συσκευασία: Ρολό. Διαστάσεις: 1χ50m. Κατανάλωση: Το εμβαδόν της επιφάνειας + 10%. HYDROSTOP ROOF Το τσιμεντοειδές στεγανωτικό ενός συστατικού της DUROSTICK, αποτελεί την ασπίδα προστασίας του συστήματος. Με κορυφαία τα χαρακτηριστικά ανακλαστικότητας, ευκαμψίας και απόλυτης στεγανότητας που προσφέρει, είναι το ενδεδειγμένο προιόν για την ολοκλήρωση του συστήματος. Συσκευασία: 11Kg. Κατανάλωση: 1,0Kg/m 2 /mm πάχους στρώσης. ή HYDROSTOP 2 συστατικών Εναλλακτικά, μπορεί να χρησιμοποιηθεί το εύκαμπτο τσιμεντοειδές στεγανωτικό 2 συστατικών της DUROSTICK. Συσκευασία: Δοχείο 16Kg (Περιέχονται 11,2Kg κονίαμα & 4,8Kg ρητίνη). Κατανάλωση: 1,0-1,3Kg/m 2 /mm πάχους στρώσης. ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΤΣΙΜΕΝΤΟΕΙΔΗ ΑΚΡΥΛΙΚΟ ΠΟΛΥΟΥΡΕΘΑΝΙΚΟ DS-220 To επαλειφόμενο ελαστομερές ακρυλικό καουτσούκ, συνιστάται εναλλακτικά ως τελική στεγανοποιητική στρώση, όταν το δώμα είναι προορισμένο για ήπια χρήση. Συσκευασία: Δοχείο 5 / 15 & 25Kg. Κατανάλωση: 1,0-1,5Kg/m 2 σε δύο στρώσεις. WATERPROOF-PU To πολυουρεθανικό στεγανωτικό, ενός συστατικού, συνιστάται εναλλακτικά ως τελική στεγανοποιητική στρώση, όταν το δώμα είναι προορισμένο για ήπια χρήση χωρίς ανάγκη περαιτέρω επένδυσής του και η επιλογή αφορά χρήση πολυουρεθανικού προιόντος. Συσκευασία: Δοχείο 3,6 & 18lt. Κατανάλωση: 1,0-2,0lt, ανάλογα με τον αριθμό των επιστρώσεων.

14 14 Πιστοποιήσεις Ψυχρών Υλικών Tα πιστοποιητικά εκδόθηκαν από το Πανεπιστήμιο Αθηνών. Οι μετρήσεις πραγματοποιήθηκαν στα εργαστήρια της ομάδας Μελετών Κτιριακού Περιβάλλοντος του τμήματος Φυσικής.

15 15

16 16 COOL ROOF light Ελαφροβαρές σύστημα θερμοστεγάνωσης ταρατσών H DUROSTICK, παράγει συστήματα θερμοστεγάνωσης, προκειμένου να εξυπηρετήσει τις ανάγκες θερμομόνωσης και στεγανοποίησης. Νέες κατασκευές, ήδη δομημένα νέα κτίρια, καθώς και παλαιότερες κτιριακές δομές, μπορούν να υποδεχθούν σύστημα θερμοστεγάνωσης στο δώμα τους, για να προστατευθούν διαχρονικά και να αναβαθμιστούν ενεργειακά. Σε συνέχεια του ολοκληρωμένου συστήματος θερμοστεγάνωσης και ενεργειακής αναβάθμισης κτιρίων COOL ROOF, η DUROSTICK σχεδίασε και διαθέτει εναλλακτικά το σύστημα θερμοστεγάνωσης ταρατσών COOL ROOF Light. Οι αντικειμενικές συνθήκες που υφίστανται στο κάθε έργο, είναι εκείνες που οδηγούν στη βέλτιστη λύση. Γιατί COOL ROOF Light Γιατί είναι οικονομική λύση Η light εκδοχή του COOL ROOF, συμπιέζει τα κόστη της αγοράς των προϊόντων που συμμετέχουν στο σύστημα και παράλληλα τα κόστη εφαρμογής (εργατικά) Γιατί είναι ελαφροβαρές σύστημα Επιβαρύνει μόλις με 12-16Kg/m 2 το δώμα, με συνέπεια να αποτελεί ασφαλή λύση όπου δεν επιτρέπεται η κτιριακή δομή να επιφορτιστεί με μεγάλα βάρη Γιατί η επιφάνεια είναι ομαλή και οι ρύσεις απορροής του νερού, υφίστανται Ως εκ τούτου δεν απαιτείται η χρήση τσιμεντοκονίας για την εξομάλυνση της επιφάνειας και τη δημιουργία ρύσεων Γιατί μειώνεται ο χρόνος εφαρμογής Σε 3-4 ημέρες το έργο μπορεί να παραδοθεί ολοκληρωμένο, αφού τα προϊόντα που συμμετέχουν και τα στάδια εφαρμογής του συστήματος, είναι λιγότερα. Πριν την εκκίνηση Πριν την εφαρμογή του συστήματος θα πρέπει: Σύμφωνα με τις σύγχρονες πολεοδομικές απαιτήσεις, απαραίτητο είναι να έχει διασφαλιστεί η στατικότητα της κατασκευής τόσο πριν όσο και μετά την εφαρμογή του συστήματος. να διασφαλίζεται με κάθε δυνατό τρόπο η πιστοποίηση των προϊόντων που συμμετέχουν στο σύστημα, βάσει των προδιαγραφών που ορίζονται στα επίσημα ευρωπαϊκά πρότυπα. οι επιφάνειες που θα υποδεχθούν το σύστημα, επιβάλλεται να έχουν προετοιμαστεί κατάλληλα. oι όποιες επισκευές πιθανά χρειαστούν, να έχουν ολοκληρωθεί και το υπόστρωμα θα πρέπει να είναι σταθερό και συμπαγές, χωρίς υγρασία, σαθρά, αποφλοιώσεις, ή κακοτεχνίες.

17 17

18 18 Στάδια εφαρμογής συστήματος COOL ROOF Light 1 Επιμελής καθαρισμός των επιφανειών Αστάρωμα του συνόλου της προς θερμοστεγάνωση επιφάνειας. Συνιστάται η χρήση του μικρομοριακού σταθεροποιητή AQUAFIX της DUROSTICK. Θα εμποτίσει σε βάθος την επιφάνεια και θα δημιουργήσει άριστες συνθήκες πρόσφυσης για το στεγανωτικό που θα ακολουθήσει. Τουλάχιστον 3 ώρες αργότερα, ανάλογα με τη θερμοκρασία και τη σχετική υγρασία στο περιβάλλον, εφαρμόζεται το επαλειφόμενο τσιμεντοειδές στεγανωτικό D-1. Εμπλουτίστε το στις σωστές αναλογίες, με το βελτιωτικό ακρυλικό γαλάκτωμα D-20 της DUROSTICK. Τουλάχιστον 3 ώρες αργότερα και αφού το στεγανωτικό έχει στεγνώσει σε βάθος, εφαρμόζεται με οδοντωτή σπάτουλα (ύψος δοντιού 10 mm), κόλλα θερμομονωτικών πλακών στην στεγανοποιημένη επιφάνεια. Συνιστάται η χρήση της κόλλας ULTRACOLL THERMO, ωστόσο και ανάλογα με τις απαιτήσεις της εφαρμογής, μπορεί εναλλακτικά να χρησιμοποιηθεί η κόλλα ROMIX THERMO της DUROSTICK. Επάνω στη διαστρωμένη κόλλα, εφαρμόζεται το θερμομονωτικό μέσο. Οι πλάκες εξηλασμένης πολυστερίνης XPS R&F, επικολλούνται με τέτοιο τρόπο ώστε να μην δημιουργούνται κενά μεταξύ τους που θα δημιουργούσαν θερμογέφυρες. Την επομένη, στην επιφάνεια των θερμομονωτικών πλακών διαστρώνεται με οδοντωτή σπάτουλα σε πάχος στρώσης τουλάχιστον 5 mm, η ίδια κόλλα που χρησιμοποιήθηκε για την επικόλληση των θερμομονωτικών πλακών. Στην νωπή στρώση της κόλλας, εγκιβωτίζεται το αλκαλίμαχο υαλόπλεγμα DS-4160 της DUROSTICK. Το κάθε κομμάτι υαλοπλέγματος θα πρέπει να καλύπτεται σε ένα πλάτος 10 cm, με το επόμενο. Με την οδοντωτή σπάτουλα, από την ίσια πλευρά της, λειαίνεται η επιφάνεια και ταυτόχρονα επιτυγχάνεται πλήρης κάλυψη του υαλοπλέγματος. 9 Η διαστρωμένη με κόλλα επιφάνεια, ασταρώνεται για να δημιουργηθούν ιδανικές συνθήκες πρόσφυσης με το στεγανωτικό που θα ακολουθήσει. Συνιστάται η χρήση του μικρομοριακού σταθεροποιητή AQUAFIX της DUROSTICK. Το τελικό στάδιο της εφαρμογής, αφορά την καθολική στεγανοποίηση της επιφάνειας που έως τώρα έχει δημιουργηθεί. Η επιλογή του στεγανοποιητικού, εξαρτάται από τη χρήση που προορίζεται να έχει η ταράτσα. Στην περίπτωση που η τελική στεγανοποιημένη επιφάνεια πρόκειται να επενδυθεί με κεραμικά ή άλλα πλακίδια, πέτρα κ.ά., ή προορίζεται για έντονη χρήση από τους κατοίκους του κτιρίου, τότε, συνιστάται η στεγανοποίηση να γίνει με τσιμεντοειδές προϊόν. Το HYDROSTOP ROOF της DUROSTICK, είναι τσιμεντοειδές εύκαμπτο στεγανωτικό ενός συστατικού, που πληροί στο ακέραιο τις συγκεκριμένες προδιαγραφές χρήσης και απόδοσης. Πιστοποιημένο Ψυχρό υλικό, με κορυφαία ανακλαστική ικανότητα, προστατεύει το σύστημα από την επίδραση της υπεριώδους ηλιακής ακτινοβολίας. Εναλλακτικά, μπορεί να χρησιμοποιηθεί και το τσιμεντοειδές στεγανωτικό HYDROSTOP 2 συστατικών. Το στεγανωτικό εφαρμόζεται σε 3 στρώσεις σταυρωτά, με διαφορά 12 περίπου ωρών μεταξύ των στρώσεων (ανάλογα με την θερμοκρασία και τη σχετική υγρασία στο περιβάλλον). Στην νωπή πρώτη στρώση, εγκιβωτίζεται αλκαλίμαχο υαλόπλεγμα οπλισμού DS-4160 της DUROSTICK. Μεταξύ των στρώσεων συνιστάται ελαφρά διαβροχή. Αν το δώμα προορίζεται για ηπιότερη χρήση, μπορεί να χρησιμοποιηθεί το DS-220 της DUROSTICK. Είναι ακρυλικό ελαστομερές καουτσούκ, απολύτως κατάλληλο για να εξυπηρετήσει τις συγκεκριμένες προδιαγραφές χρήσης και απόδοσης. Εφόσον η επιλογή αφορά τη χρήση πολυουρεθανικού στεγανωτικού, η DUROSTICK συστήνει το τροποποιημένο με σιλάνια πολυουρεθανικό στεγανωτικό WATERPROOF- PU ή το HYDROSTOP-PU.

19 19 Τα πολυουρεθανικά στεγανωτικά εφαρμόζονται σε 2-3 στρώσεις σταυρωτά, με διαφορά 12 τουλάχιστον ωρών μεταξύ των στρώσεων (ανάλογα με την θερμοκρασία και τη σχετική υγρασία στο περιβάλλον). Αρμοί διαστολής Για την ασφάλεια του συστήματος, κρίσιμης σημασίας είναι η δημιουργία περιμετρικών αρμών διαστολής. Στο αρχικό στάδιο της επικόλλησης των θερμομονωτικών πλακών, θα πρέπει να προβλεφθεί περιμετρικά της εφαρμογής, αρμός πλάτους περί τα 8 mm. Στο βάθος του, τοποθετείται κυψελωτό κορδόνι πολυαιθυλενίου DS-265. Με PRIMER-PU, δημιουργούνται άριστες συνθήκες πρόσφυσης για την πολυουρεθανική μαστίχη DUROFLEX-PU που θα ακολουθήσει και θα πληρώσει έως την επιφάνεια τον αρμό. Οι αρμοί διαστολής, έχουν σαν αποστολή τη διασφάλιση της απροβλημάτιστης κινητικότητας των επιφανειών που προέρχεται από τις συστολές - διαστολές τους και τις μικροδονήσεις του εδάφους. Η όποια παρέμβαση στις επιφάνειες, συνεπάγεται το σεβασμό της ύπαρξης υφιστάμενων αρμών και τη διατήρησή τους. Όταν εφαρμόζεται προϊόν ή σύστημα που πρόκειται να καλύψει υφιστάμενους αρμούς, η υποχρέωση είναι να προβλεφθεί η δημιουργία νέου αρμού που με συνέπεια θα ακολουθεί τη γραμμή του υφιστάμενου. Αρμός διαστολής Duroflex PU Κυψελωτό κορδόνι πολυαιθυλενίου Hydrostop Roof Yαλόπλεγμα DS-4160 Ultracoll Thermo Yαλόπλεγμα DS-4160 Εξηλασμένη πολυστερίνη (XPS) R&F Ultracoll Thermo D-1 Δομικό στοιχείο Σημείωση: Ο περιοδικός έλεγχος της θερμοστεγανοποιημένης επιφάνειας, είναι επιβεβλημένος. Αστάθμητοι παράγοντες ή ατυχήματα, μπορεί να προκαλέσουν βλάβες στον αδιάρρηκτο στεγανοποιητικό τελικό υμένα της επιφάνειας, με αποτέλεσμα την εισχώρηση νερού στο υπόστρωμα του συστήματος. Κάτι τέτοιο είναι σε θέση να ασθενήσει την αποτελεσματικότητα του συστήματος και σε σύντομο χρόνο να προκαλέσει σοβαρά προβλήματα στην κατασκευή.

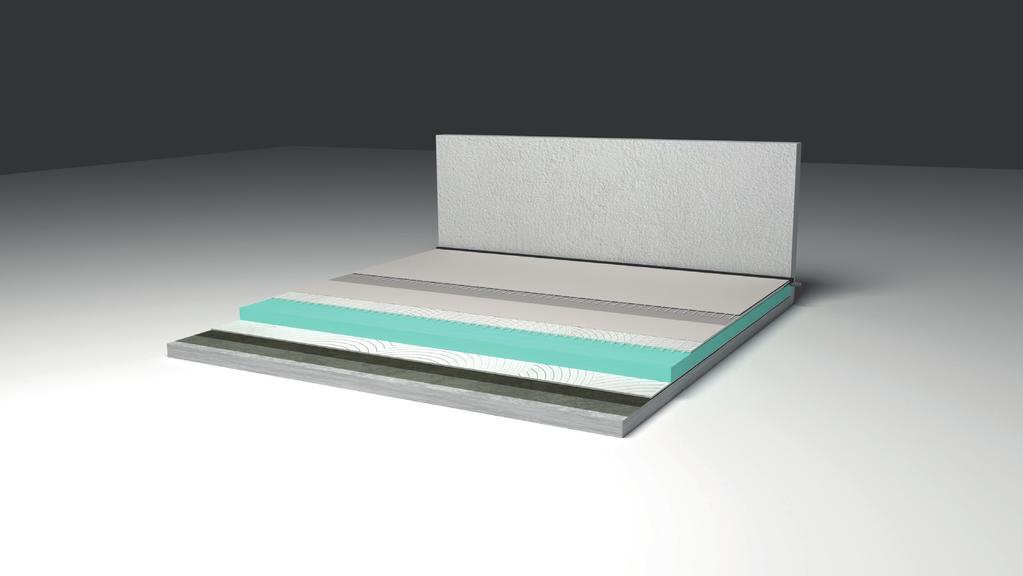

20 20 Η τομή του συστήματος Το COOL ROOF light, είναι κορυφαίο σύστημα θερμοστεγάνωσης και ενεργειακής αναβάθμισης δωμάτων της DUROSTICK. Στην τομή του συστήματος που παρουσιάζεται, μπορείτε να διακρίνετε τα στάδια σύνθεσής του έτσι όπως περιγράφηκαν στα στάδια εφαρμογής Για την ασφάλεια του συστήματος, κρίσιμης σημασίας είναι η δημιουργία περιμετρικών αρμών διαστολής

21 21 1 ΑΣΤΑΡΙ 2 AQUAFIX Για να δημιουργηθούν ιδανικές συνθήκες πρόσφυσης μεταξύ της ταράτσας και του στεγανωτικού - βάση του συστήματος, αλλά και να εξισορροπηθεί η απορροφητικότητα της επιφάνειας, συνιστάται η χρήση του μικρομοριακού σταθεροποιητή AQUAFIX της DUROSTICK. Συσκευασία: 1 / 5 & 20lt. Κατανάλωση: 1lt/10-15m 2 ανά στρώση, ανάλογα με την απορροφητικότητα της επιφάνειας και την αραίωση του προϊόντος. ΣΤΕΓΑΝΩΤΙΚΟ ΒΑΣΗΣ D-1 Επαλειφόμενο στεγανοποιητικό κονίαμα υψηλών αντοχών. Συσκευασία: 5 & 25Kg. Κατανάλωση: 1,0-1,3 Kg/m 2 /mm πάχους στρώσης. & ΓΑΛΑΚΤΩΜΑ D-20 Ακρυλική ρητίνη ενίσχυσης τσιμεντοκονιαμάτων. Συσκευασία: 1 / 5 & 20lt. Κατανάλωση: Ανάλογα με την εφαρμογή και την αραίωση του που κυμαίνεται από 1:1 έως 1:5 μέρη με νερό. 3 ΚΟΛΛΕΣ ΘΕΡΜΟΜΟΝΩΤΙΚΩΝ ΠΛΑΚΩΝ ULTRACOLL THERMO Πανίσχυρη κόλλα θερμομονωτικών πλακών με υδροφοβικές ιδιότητες. Προσφύεται ισχυρά σε κάθε οικοδομική επιφάνεια και αποδίδει τέλεια φινιρισμένες επιφάνειες λόγω του λεπτόκοκκου χαρακτήρα της. Συσκευασία: 25Kg. Κατανάλωση: Ως κόλλα: 2,5-4Kg/m 2 (ανάλογα με την κατάσταση του υποστρώματος και την οδοντωτή σπάτουλα). Ως επικαλυπτική στρώση: 1,5Kg/ m 2 /mm (για τον εγκιβωτισμό υαλοπλέγματος). ROMIX THERMO Υψηλών τεχνικών προδιαγραφών, κόλλα θερμομονωτικών πλακών. Η διαβαθμισμένη κοκκομετρία της, προσφέρει εξαιρετική εργασιμότητα και κορυφαία απόδοση. Συσκευασία: 25Kg. Κατανάλωση: Ως κόλλα: 2,5-4Kg/m 2 (ανάλογα με την κατάσταση του υποστρώματος και την οδοντωτή σπάτουλα). Ως επικαλυπτική στρώση: 1,5Kg/m 2 /mm (για τον εγκιβωτισμό υαλοπλέγματος). 4 ΘΕΡΜΟΜΟΝΩΤΙΚΕΣ ΠΛΑΚΕΣ XPS R&F Η εξηλασμένη XPS R&F πολυστερίνη είναι το θερμομονωτικό μέσο καρδιά του συστήματος. Διάσταση: 125χ60cm. Πάχη: 2-10 cm. 5 ΥΑΛΟΠΛΕΓΜΑ 6 ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ DS-4160 Το δίχτυ ασφαλείας της στεγανωτικής στρώσης του συστήματος, ενισχύει τις αντοχές της και εκμηδενίζει την πιθανότητα ρηγμάτωσης της στεγανοποιημένης επιφάνειας. Σύνθεση: Fiberglass. Καρέ: 4χ4mm. Βάρος: 160 gr/m 2 Συσκευασία: Ρολό. Διαστάσεις: 1χ50m. Κατανάλωση: Το εμβαδόν της επιφάνειας + 10%. HYDROSTOP ROOF Το τσιμεντοειδές στεγανωτικό ενός συστατικού της DUROSTICK, αποτελεί την ασπίδα προστασίας του συστήματος. Με κορυφαία τα χαρακτηριστικά ανακλαστικότητας, ευκαμψίας και απόλυτης στεγανότητας που προσφέρει, είναι το ενδεδειγμένο προιόν για την ολοκλήρωση του συστήματος. Συσκευασία: 11Kg. Κατανάλωση: 1,0Kg/m 2 /mm πάχους στρώσης. ΤΣΙΜΕΝΤΟΕΙΔΗ ή HYDROSTOP 2 συστατικών Εναλλακτικά, μπορεί να χρησιμοποιηθεί το εύκαμπτο τσιμεντοειδές στεγανωτικό 2 συστατικών της DUROSTICK. Συσκευασία: Δοχείο 16Kg (Περιέχονται 11,2Kg κονίαμα & 4,8Kg ρητίνη). Κατανάλωση: 1,0-1,3Kg/m 2 /mm πάχους στρώσης. ΑΚΡΥΛΙΚΟ DS-220 To επαλειφόμενο ελαστομερές ακρυλικό καουτσούκ, συνιστάται εναλλακτικά ως τελική στεγανοποιητική στρώση, όταν το δώμα είναι προορισμένο για ήπια χρήση. Συσκευασία: Δοχείο 5 / 15 & 25Kg. Κατανάλωση: 1,0-1,5Kg/m 2 σε δύο στρώσεις. ΗΥDROSTOP-PU Επαλειφόμενο ελαστομερές στεγανοποιητικό υλικό με βάση πολυουρεθανικές και ακρυλικές ρητίνες νερού. Συνιστάται εναλλακτικά ως τελική στεγανοποιητική στρώση, όταν το δώμα είναι προορισμένο για ήπια χρήση. Συσκευασία: Δοχείο 750ml / 3 & 10lt. Κατανάλωση: 1,2-1,5lt/m 2 σε τρείς στρώσεις. ΠΟΛΥΟΥΡΕΘΑΝΙΚΑ WATERPROOF-PU To πολυουρεθανικό στεγανωτικό, ενός συστατικού, συνιστάται εναλλακτικά ως τελική στεγανοποιητική στρώση, όταν το δώμα είναι προορισμένο για ήπια χρήση χωρίς ανάγκη περαιτέρω επένδυσής του και η επιλογή αφορά χρήση πολυουρεθανικού προιόντος. Συσκευασία: Δοχείο 3,6 & 18lt. Κατανάλωση: 1-2lt, ανάλογα με τον αριθμό των επιστρώσεων.

22 22 COOL ROOF inverted Σύστημα ανεστραμμένης θερμοστεγάνωσης ταρατσών Ως ανεστραμμένo, ορίζεται το σύστημα θερμοστεγάνωσης δωμάτων όπου το θερμομονωτικό μέσο τοποθετείται επάνω από την στεγανοποιητική στρώση. Πριν την εκκίνηση Οι επιφάνειες που θα υποδεχθούν το σύστημα, θα πρέπει να έχουν προετοιμαστεί κατάλληλα. Οι όποιες επισκευές πιθανά χρειαστούν, όπως η επιπέδωση της επιφάνειας ή η δημιουργία ρύσεων απορροής του νερού στην περίπτωση που δεν υπάρχουν, θα πρέπει να έχουν ολοκληρωθεί και το υπόστρωμα θα πρέπει να είναι σταθερό και συμπαγές, χωρίς σαθρά, αποφλοιώσεις, ή κακοτεχνίες. Στάδια εφαρμογής συστήματος COOL ROOF Inverted Επιμελής καθαρισμός των επιφανειών. Καθολική διαβροχή της επιφάνειας, χωρίς λιμνάζοντα νερά. Στεγανοποίηση του συνόλου της επιφάνειας με εύκαμπτο τσιμεντοειδές στεγανωτικό σε 3 στρώσεις του 1 mm σταυρωτά. Η διάστρωση των στεγανωτικών στρώσεων θα πρέπει να γίνεται με ιδιαίτερη επιμέλεια αφού τυχόν αστοχία στην πλήρη κάλυψη της επιφάνειας θα καταστήσει επισφαλή τη λειτουργία όλου του συστήματος. Η DUROSTICK συστήνει το κορυφαίο τσιμεντοειδές στεγανωτικό 2 συστατικών HYDROSTOP WATERTANK, που θα διασφαλίσει την απόλυτη στεγανοποίηση της επιφάνειας και θα παρακολουθεί διαχρονικά την κινητικότητα των επιφανειών, συστολές - διαστολές και μικροδονήσεις του εδάφους. Προαιρετικά και για τη βελτίωση απορροής νερού, τοποθετείται επάνω στην τελική στεγανωτική στρώση, γεωύφασμα Στη συνέχεια τοποθετείται ελεύθερα, χωρίς συγκόλληση, το θερμομονωτικό μέσο. Η DUROSTICK συστήνει θερμομονωτικές πλάκες εξηλασμένης πολυστερίνης XPS R&F που πληρούν στο ακέραιο τις απαιτήσεις του Κανονισμού Ενεργειακής Απόδοσης Κτιρίων (ΚΕνΑΚ). Η τοποθέτηση, πλωτά, των θερμομονωτικών πλακών, γίνεται με τρόπο ώστε να διασταυρώνονται οι ακμές τους, για την αποφυγή θερμογεφυρών. Επάνω στην επιφάνεια των θερμομονωτικών πλακών, τοποθετείται γεωύφασμα που θα διευκολύνει την απορροή του νερού. Με ελεύθερη τοποθέτηση, πλωτά, τοποθετούνται επάνω στο γεωύφασμα χαλίκια, λευκά βαριά βότσαλα ή πλάκες πεζοδρομίου (χωρίς αρμολόγηση), που θα συγκρατήσουν τις θερμομονωτικές πλάκες στη θέση τους. Έτσι, τα θερμομονωτικά μέσα δεν θα επιπλεύσουν σε μια δυνατή βροχή και δεν θα αποσπαστούν από το σύστημα σε ένα δυνατό αέρα.

23 Η τομή του συστήματος Το σύστημα ανεστραμμένης θερμοστεγάνωσης και ενεργειακής αναβάθμισης δωμάτων COOL ROOF Inverted της DUROSTICK, παρουσιάζεται σε τομή όπου μπορείτε να διακρίνετε τα στάδια σύνθεσής του έτσι όπως περιγράφηκαν στα στάδια εφαρμογής ΣΤΕΓΑΝΟΠΟΙΗΤΙΚO HYDROSTOP WATERTANK Στεγανωτικό κονίαμα 2 συστατικών με εξαιρετικές προδιαγραφές στεγανότητας και ευκαμψίας. Συσκευασία: Δοχείο 14Kg (10Kg Α + 4Kg B) και Σετ 35 Kg (25Kg Α + 10Kg B). Κατανάλωση: 1,3Kg/m 2 /mm πάχους στρώσης. 2 3 ΑΠΟΣΤΡΑΓΓΙΣΤΙΚΟ ΜΕΣΟ ΓΕΩΥΦΑΣΜΑ Υποδέχεται το νερό και διευκολύνει την αποστράγγισή του ΘΕΡΜΟΜΟΝΩΤΙΚΕΣ ΠΛΑΚΕΣ XPS R&F Η εξηλασμένη XPS R&F πολυστερίνη είναι το θερμομονωτικό μέσο καρδιά του συστήματος. Διάσταση: 125χ60cm. Πάχη: 2-10 cm.

24 ΟΛΟΚΛΗΡΩΜΕΝΑ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΟΣΤΕΓΑΝΩΣΗΣ ΤΑΡΑΤΣΩΝ & ΕΝΕΡΓΕΙΑΚΗΣ ΑΝΑΒΑΘΜΙΣΗΣ ΚΤΙΡΙΩΝ 4/2018
