1 Σύστημα εξωτερικής θερμομόνωσης 2012

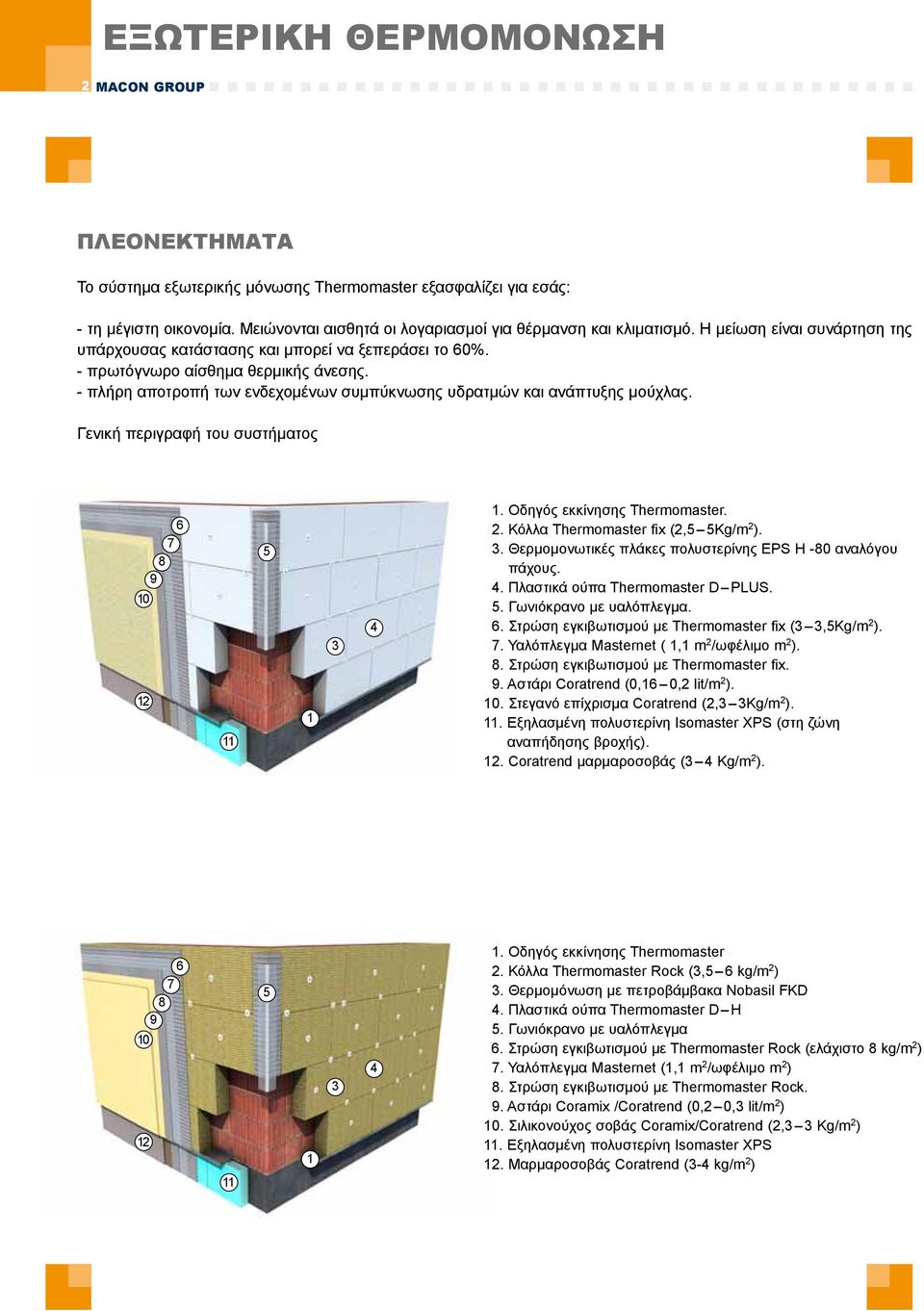

2 2 MACON GROUP ΠΛΕΟΝΕΚΤΗΜΑΤΑ Το σύστημα εξωτερικής μόνωσης Thermomaster εξασφαλίζει για εσάς: - τη μέγιστη οικονομία. Μειώνονται αισθητά οι λογαριασμοί για θέρμανση και κλιματισμό. Η μείωση είναι συνάρτηση της υπάρχουσας κατάστασης και μπορεί να ξεπεράσει το 60%. - πρωτόγνωρο αίσθημα θερμικής άνεσης. - πλήρη αποτροπή των ενδεχομένων συμπύκνωσης υδρατμών και ανάπτυξης μούχλας. Γενική περιγραφή του συστήματος Οδηγός εκκίνησης Thermomaster. 2. Κόλλα Thermomaster fix (2,5 5Kg/m 2 ). 3. Θερμομονωτικές πλάκες πολυστερίνης EPS H -80 αναλόγου πάχους. 4. Πλαστικά ούπα Thermomaster D PLUS. 5. Γωνιόκρανο με υαλόπλεγμα. 6. Στρώση εγκιβωτισμού με Thermomaster fix (3 3,5Kg/m 2 ). 7. Υαλόπλεγμα Masternet ( 1,1 m 2 /ωφέλιμο m 2 ). 8. Στρώση εγκιβωτισμού με Thermomaster fix. 9. Αστάρι Coratrend (0,16 0,2 lit/m 2 ). 10. Στεγανό επίχρισμα Coratrend (2,3 3Kg/m 2 ). 11. Εξηλασμένη πολυστερίνη Isomaster XPS (στη ζώνη αναπήδησης βροχής). 12. Coratrend μαρμαροσοβάς (3 4 Kg/m 2 ) Οδηγός εκκίνησης Thermomaster 2. Κόλλα Thermomaster Rock (3,5 6 kg/m 2 ) 3. Θερμομόνωση με πετροβάμβακα Nobasil FKD 4. Πλαστικά ούπα Thermomaster D H 5. Γωνιόκρανο με υαλόπλεγμα 6. Στρώση εγκιβωτισμού με Thermomaster Rock (ελάχιστο 8 kg/m 2 ) 7. Υαλόπλεγμα Masternet (1,1 m 2 /ωφέλιμο m 2 ) 8. Στρώση εγκιβωτισμού με Thermomaster Rock. 9. Αστάρι Coramix /Coratrend (0,2 0,3 lit/m 2 ) 10. Σιλικονούχος σοβάς Coramix/Coratrend (2,3 3 Kg/m 2 ) 11. Εξηλασμένη πολυστερίνη Isomaster XPS 12. Μαρμαροσοβάς Coratrend (3-4 kg/m 2 )

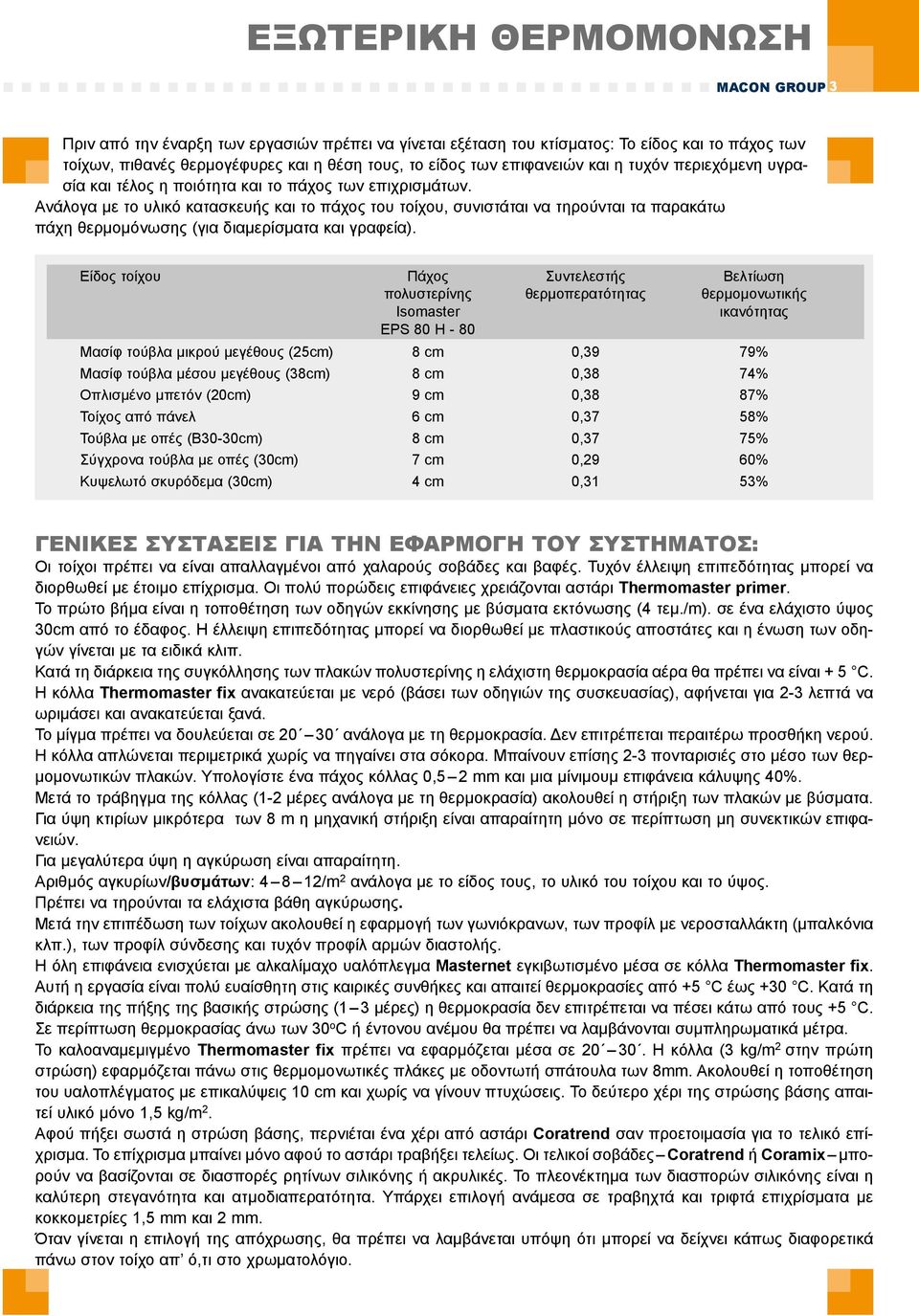

3 MACON GROUP 3 Πριν από την έναρξη των εργασιών πρέπει να γίνεται εξέταση του κτίσματος: Το είδος και το πάχος των τοίχων, πιθανές θερμογέφυρες και η θέση τους, το είδος των επιφανειών και η τυχόν περιεχόμενη υγρασία και τέλος η ποιότητα και το πάχος των επιχρισμάτων. Ανάλογα με το υλικό κατασκευής και το πάχος του τοίχου, συνιστάται να τηρούνται τα παρακάτω πάχη θερμομόνωσης (για διαμερίσματα και γραφεία). Είδος τοίχου Πάχος πολυστερίνης Isomaster EPS 80 H - 80 Συντελεστής θερμοπερατότητας Βελτίωση θερμομονωτικής ικανότητας Μασίφ τούβλα μικρού μεγέθους (25cm) 8 cm 0,39 79% Μασίφ τούβλα μέσου μεγέθους (38cm) 8 cm 0,38 74% Οπλισμένο μπετόν (20cm) 9 cm 0,38 87% Τοίχος από πάνελ 6 cm 0,37 58% Τούβλα με οπές (Β30-30cm) 8 cm 0,37 75% Σύγχρονα τούβλα με οπές (30cm) 7 cm 0,29 60% Κυψελωτό σκυρόδεμα (30cm) 4 cm 0,31 53% ΓΕΝΙΚΕΣ ΣΥΣΤΑΣΕΙΣ ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ: Οι τοίχοι πρέπει να είναι απαλλαγμένοι από χαλαρούς σοβάδες και βαφές. Τυχόν έλλειψη επιπεδότητας μπορεί να διορθωθεί με έτοιμο επίχρισμα. Οι πολύ πορώδεις επιφάνειες χρειάζονται αστάρι Thermomaster primer. Το πρώτο βήμα είναι η τοποθέτηση των οδηγών εκκίνησης με βύσματα εκτόνωσης (4 τεμ./m). σε ένα ελάχιστο ύψος 30cm από το έδαφος. Η έλλειψη επιπεδότητας μπορεί να διορθωθεί με πλαστικούς αποστάτες και η ένωση των οδηγών γίνεται με τα ειδικά κλιπ. Κατά τη διάρκεια της συγκόλλησης των πλακών πολυστερίνης η ελάχιστη θερμοκρασία αέρα θα πρέπει να είναι + 5 C. Η κόλλα Thermomaster fix ανακατεύεται με νερό (βάσει των οδηγιών της συσκευασίας), αφήνεται για 2-3 λεπτά να ωριμάσει και ανακατεύεται ξανά. Το μίγμα πρέπει να δουλεύεται σε ανάλογα με τη θερμοκρασία. Δεν επιτρέπεται περαιτέρω προσθήκη νερού. Η κόλλα απλώνεται περιμετρικά χωρίς να πηγαίνει στα σόκορα. Μπαίνουν επίσης 2-3 πονταρισιές στο μέσο των θερμομονωτικών πλακών. Υπολογίστε ένα πάχος κόλλας 0,5 2 mm και μια μίνιμουμ επιφάνεια κάλυψης 40%. Μετά το τράβηγμα της κόλλας (1-2 μέρες ανάλογα με τη θερμοκρασία) ακολουθεί η στήριξη των πλακών με βύσματα. Για ύψη κτιρίων μικρότερα των 8 m η μηχανική στήριξη είναι απαραίτητη μόνο σε περίπτωση μη συνεκτικών επιφανειών. Για μεγαλύτερα ύψη η αγκύρωση είναι απαραίτητη. Αριθμός αγκυρίων/βυσμάτων: /m 2 ανάλογα με το είδος τους, το υλικό του τοίχου και το ύψος. Πρέπει να τηρούνται τα ελάχιστα βάθη αγκύρωσης. Μετά την επιπέδωση των τοίχων ακολουθεί η εφαρμογή των γωνιόκρανων, των προφίλ με νεροσταλλάκτη (μπαλκόνια κλπ.), των προφίλ σύνδεσης και τυχόν προφίλ αρμών διαστολής. Η όλη επιφάνεια ενισχύεται με αλκαλίμαχο υαλόπλεγμα Masternet εγκιβωτισμένο μέσα σε κόλλα Thermomaster fix. Αυτή η εργασία είναι πολύ ευαίσθητη στις καιρικές συνθήκες και απαιτεί θερμοκρασίες από +5 C έως +30 C. Κατά τη διάρκεια της πήξης της βασικής στρώσης (1 3 μέρες) η θερμοκρασία δεν επιτρέπεται να πέσει κάτω από τους +5 C. Σε περίπτωση θερμοκρασίας άνω των 30 ο C ή έντονου ανέμου θα πρέπει να λαμβάνονται συμπληρωματικά μέτρα. Το καλοαναμεμιγμένο Thermomaster fix πρέπει να εφαρμόζεται μέσα σε Η κόλλα (3 kg/m 2 στην πρώτη στρώση) εφαρμόζεται πάνω στις θερμομονωτικές πλάκες με οδοντωτή σπάτουλα των 8mm. Ακολουθεί η τοποθέτηση του υαλοπλέγματος με επικαλύψεις 10 cm και χωρίς να γίνουν πτυχώσεις. Το δεύτερο χέρι της στρώσης βάσης απαιτεί υλικό μόνο 1,5 kg/m 2. Αφού πήξει σωστά η στρώση βάσης, περνιέται ένα χέρι από αστάρι Coratrend σαν προετοιμασία για το τελικό επίχρισμα. Το επίχρισμα μπαίνει μόνο αφού το αστάρι τραβήξει τελείως. Οι τελικοί σοβάδες Coratrend ή Coramix μπορούν να βασίζονται σε διασπορές ρητίνων σιλικόνης ή ακρυλικές. Το πλεονέκτημα των διασπορών σιλικόνης είναι η καλύτερη στεγανότητα και ατμοδιαπερατότητα. Υπάρχει επιλογή ανάμεσα σε τραβηχτά και τριφτά επιχρίσματα με κοκκομετρίες 1,5 mm και 2 mm. Όταν γίνεται η επιλογή της απόχρωσης, θα πρέπει να λαμβάνεται υπόψη ότι μπορεί να δείχνει κάπως διαφορετικά πάνω στον τοίχο απ ό,τι στο χρωματολόγιο.

4 4 MACON GROUP Κατά την εφαρμογή της τελικής στρώσης σοβά προσέξτε τα εξής: Στο ίδιο μάτι του τοίχου πρέπει να χρησιμοποιούνται δοχεία από την ίδια παρτίδα, αλλιώς θα πρέπει να αναμιγνύονται μεταξύ τους. Το φρέσκο επίχρισμα που κολλάει στο κάτω μέρος του καπακιού θα πρέπει να ρίχνεται στο υπόλοιπο μίγμα. Ο σοβάς Coratrend μπορεί να αναμιγνύεται σε 0,05 0,25 lit νερό/δοχείο 25 kg ανάλογα με τις καιρικές συνθήκες, τις προστιθέμενες χρωστικές και την απορροφητικότητα του υποστρώματος. Πρέπει η ποσότητα νερού να είναι ίδια για κάθε δοχείο. Η προσθήκη νερού καθυστερεί την πήξη, ιδιαίτερα σε περίπτωση υψηλής σχετικής υγρασίας. Η εφαρμογή του Coratrend είναι πολύ ευαίσθητη στις καιρικές συνθήκες. Υψηλές θερμοκρασίες και δυνατός άνεμος δεν ευνοούν την ποιοτική εργασία. Οι ιδανικές συνθήκες είναι μεταξύ 15 C 30 C. Θερμοκρασίες μικρότερες των 10 C και σχετικές υγρασίες μεγαλύτερες από το 75% θεωρούνται μη κατάλληλες. Ο φρέσκος σοβάς πρέπει να προστατεύεται από τον άνεμο, τη βροχή, την παγωνιά και τις υπεριώδεις. Για τη θερμομόνωση της βάσης των τοίχων πρέπει να χρησιμοποιείται εξηλασμένη πολυστερίνη. Η συγκόλληση και ο εγκιβωτισμός γίνεται όπως στη γενική περίπτωση αλλά ο τελικός σοβάς είναι ο ανθεκτικότερος στην υγρασία μαρμαροσοβάς Coramix. Συνιστάται κι εδώ η εφαρμογή ασταριού. Κατανάλωση σοβά: 3 4 kg/m 2. Να προηγείται χαλαρή ανάδευση. Μέχρι να πήξει ο σοβάς, η θερμοκρασία θα πρέπει να κυμαίνεται ανάμεσα στους 10 C και τους 30 C και η σχετική υγρασία να μην υπερβαίνει το 75%. εικονίδια Αποθήκευση σε όρθια θέση Αποθήκευση σε στεγασμένο και ξηρό χώρο. Προστατευμένο από τον ήλιο και την ακτινοβολούμενη θερμότητα. Περιγραφή προϊόντος Εύθραυστο Τεχνικό φυλλάδιο και φύλλο δεδομένων ασφαλείας Πιστοποιητικό CE Κίνδυνος παγετού Ημερομηνία λήξης: 1 χρόνος από την ημερομηνία παραγωγής

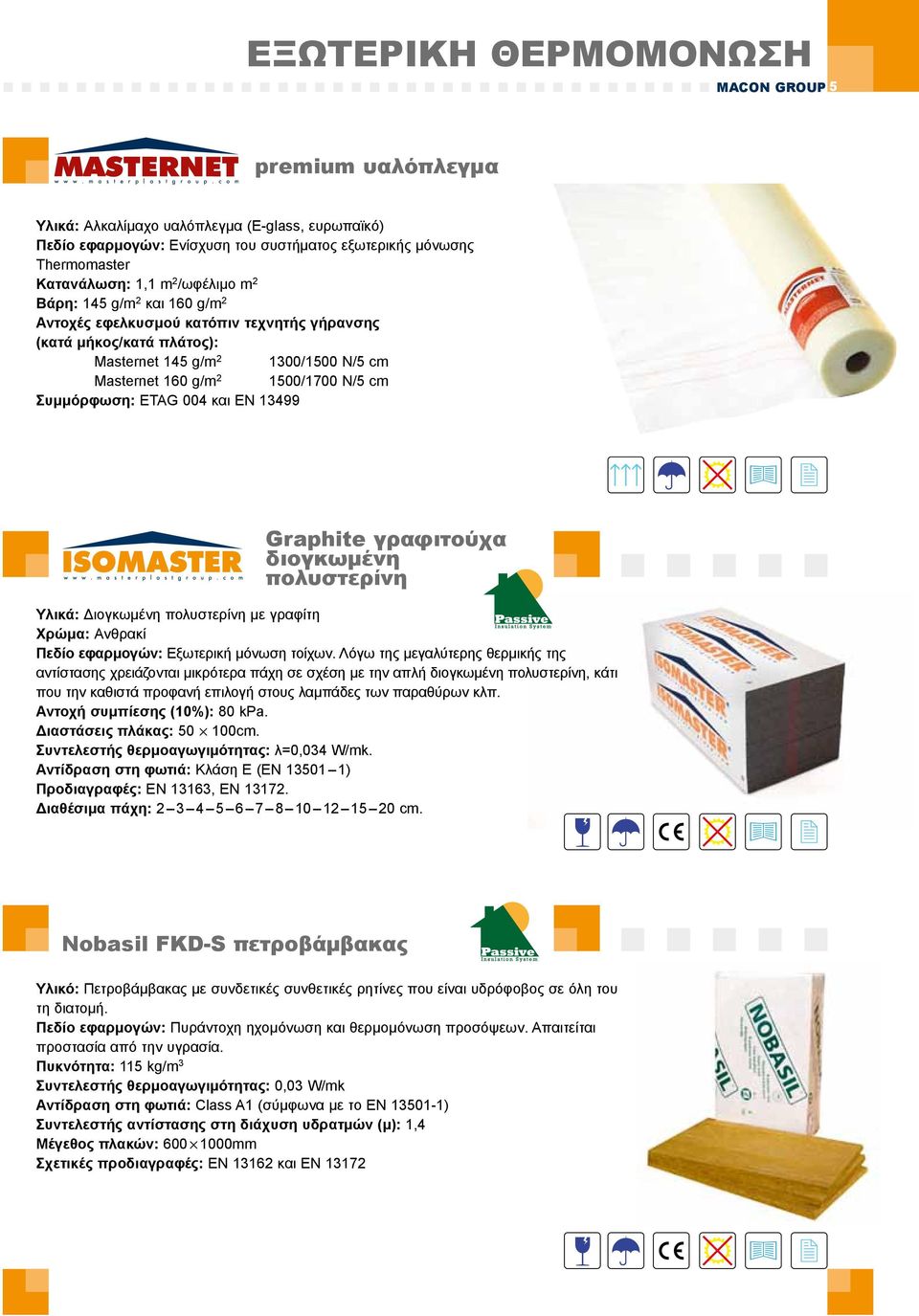

5 MACON GROUP 5 premium υαλόπλεγμα Υλικά: Αλκαλίμαχο υαλόπλεγμα (E-glass, ευρωπαϊκό) Πεδίο εφαρμογών: Ενίσχυση του συστήματος εξωτερικής μόνωσης Thermomaster Κατανάλωση: 1,1 m 2 /ωφέλιμο m 2 Βάρη: 145 g/m 2 και 160 g/m 2 Αντοχές εφελκυσμού κατόπιν τεχνητής γήρανσης (κατά μήκος/κατά πλάτος): Masternet 145 g/m /1500 Ν/5 cm Masternet 160 g/m /1700 Ν/5 cm Συμμόρφωση: ETAG 004 και ΕΝ Graphite γραφιτούχα διογκωμένη πολυστερίνη Υλικά: Διογκωμένη πολυστερίνη με γραφίτη Χρώμα: Ανθρακί Πεδίο εφαρμογών: Εξωτερική μόνωση τοίχων. Λόγω της μεγαλύτερης θερμικής της αντίστασης χρειάζονται μικρότερα πάχη σε σχέση με την απλή διογκωμένη πολυστερίνη, κάτι που την καθιστά προφανή επιλογή στους λαμπάδες των παραθύρων κλπ. Αντοχή συμπίεσης (10%): 80 kpa. Διαστάσεις πλάκας: cm. Συντελεστής θερμοαγωγιμότητας: λ=0,034 W/mk. Αντίδραση στη φωτιά: Κλάση Ε (ΕΝ ) Προδιαγραφές: ΕΝ 13163, ΕΝ Διαθέσιμα πάχη: cm. Nobasil FKD-S πετροβάμβακας Υλικό: Πετροβάμβακας με συνδετικές συνθετικές ρητίνες που είναι υδρόφοβος σε όλη του τη διατομή. Πεδίο εφαρμογών: Πυράντοχη ηχομόνωση και θερμομόνωση προσόψεων. Απαιτείται προστασία από την υγρασία. Πυκνότητα: 115 kg/m 3 Συντελεστής θερμοαγωγιμότητας: 0,03 W/mk Αντίδραση στη φωτιά: Class A1 (σύμφωνα με το ΕΝ ) Συντελεστής αντίστασης στη διάχυση υδρατμών (μ): 1,4 Μέγεθος πλακών: mm Σχετικές προδιαγραφές: ΕΝ και ΕΝ 13172

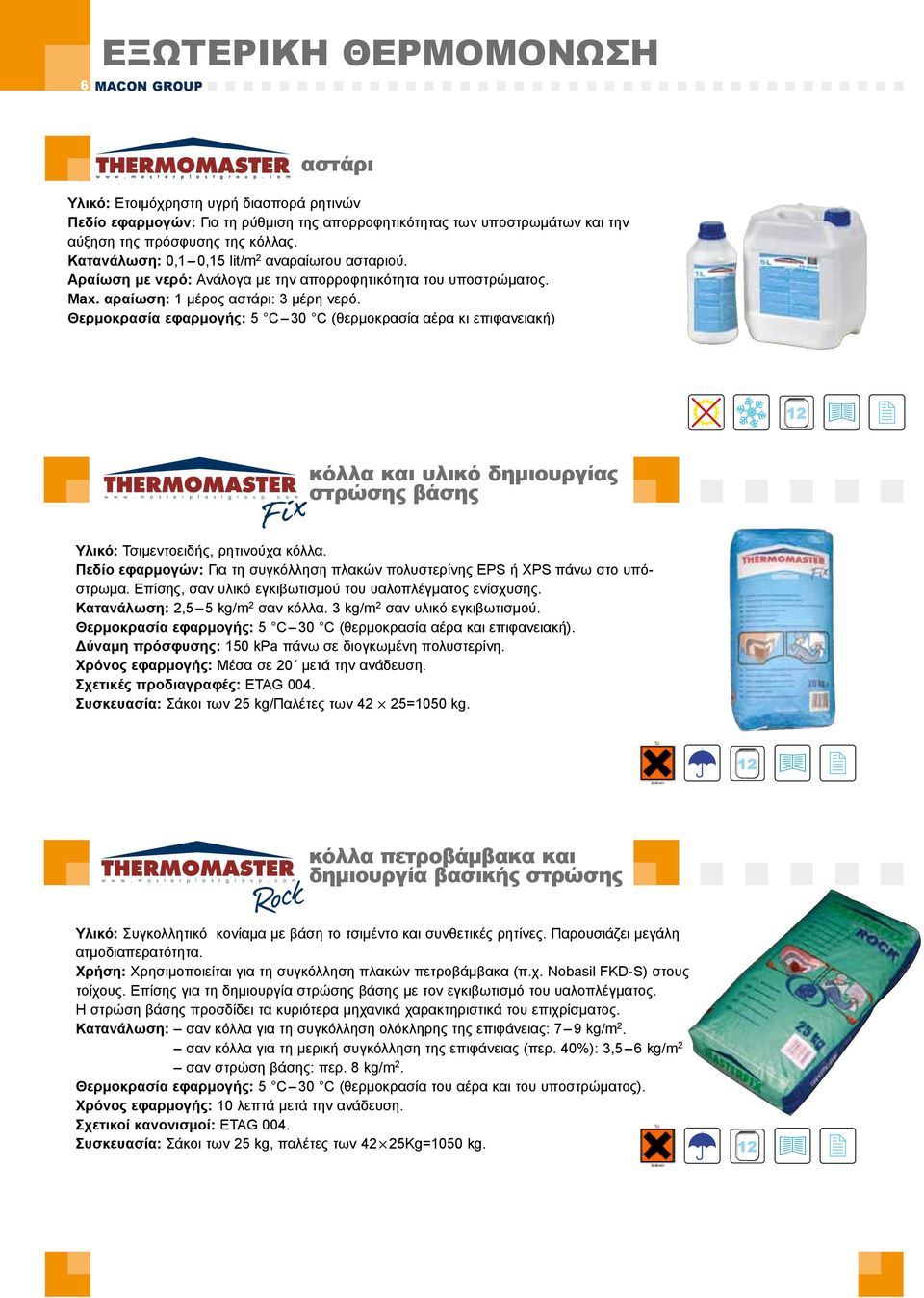

6 6 MACON GROUP αστάρι Υλικό: Ετοιμόχρηστη υγρή διασπορά ρητινών Πεδίο εφαρμογών: Για τη ρύθμιση της απορροφητικότητας των υποστρωμάτων και την αύξηση της πρόσφυσης της κόλλας. Κατανάλωση: 0,1 0,15 lit/m 2 αναραίωτου ασταριού. Αραίωση με νερό: Ανάλογα με την απορροφητικότητα του υποστρώματος. Max. αραίωση: 1 μέρος αστάρι: 3 μέρη νερό. Θερμοκρασία εφαρμογής: 5 C 30 C (θερμοκρασία αέρα κι επιφανειακή) κόλλα και υλικό δημιουργίας στρώσης βάσης Υλικό: Τσιμεντοειδής, ρητινούχα κόλλα. Πεδίο εφαρμογών: Για τη συγκόλληση πλακών πολυστερίνης EPS ή XPS πάνω στο υπόστρωμα. Επίσης, σαν υλικό εγκιβωτισμού του υαλοπλέγματος ενίσχυσης. Κατανάλωση: 2,5 5 kg/m 2 σαν κόλλα. 3 kg/m 2 σαν υλικό εγκιβωτισμού. Θερμοκρασία εφαρμογής: 5 C 30 C (θερμοκρασία αέρα και επιφανειακή). Δύναμη πρόσφυσης: 150 kpa πάνω σε διογκωμένη πολυστερίνη. Χρόνος εφαρμογής: Μέσα σε 20 μετά την ανάδευση. Σχετικές προδιαγραφές: ETAG 004. Συσκευασία: Σάκοι των 25 kg/παλέτες των 42 25=1050 kg. κόλλα πετροβάμβακα και δημιουργία βασικής στρώσης Υλικό: Συγκολλητικό κονίαμα με βάση το τσιμέντο και συνθετικές ρητίνες. Παρουσιάζει μεγάλη ατμοδιαπερατότητα. Χρήση: Χρησιμοποιείται για τη συγκόλληση πλακών πετροβάμβακα (π.χ. Nobasil FKD-S) στους τοίχους. Επίσης για τη δημιουργία στρώσης βάσης με τον εγκιβωτισμό του υαλοπλέγματος. Η στρώση βάσης προσδίδει τα κυριότερα μηχανικά χαρακτηριστικά του επιχρίσματος. Κατανάλωση: σαν κόλλα για τη συγκόλληση ολόκληρης της επιφάνειας: 7 9 kg/m 2. σαν κόλλα για τη μερική συγκόλληση της επιφάνειας (περ. 40%): 3,5 6 kg/m 2 σαν στρώση βάσης: περ. 8 kg/m 2. Θερμοκρασία εφαρμογής: 5 C 30 C (θερμοκρασία του αέρα και του υποστρώματος). Χρόνος εφαρμογής: 10 λεπτά μετά την ανάδευση. Σχετικοί κανονισμοί: ETAG 004. Συσκευασία: Σάκοι των 25 kg, παλέτες των 42 25Kg=1050 kg.

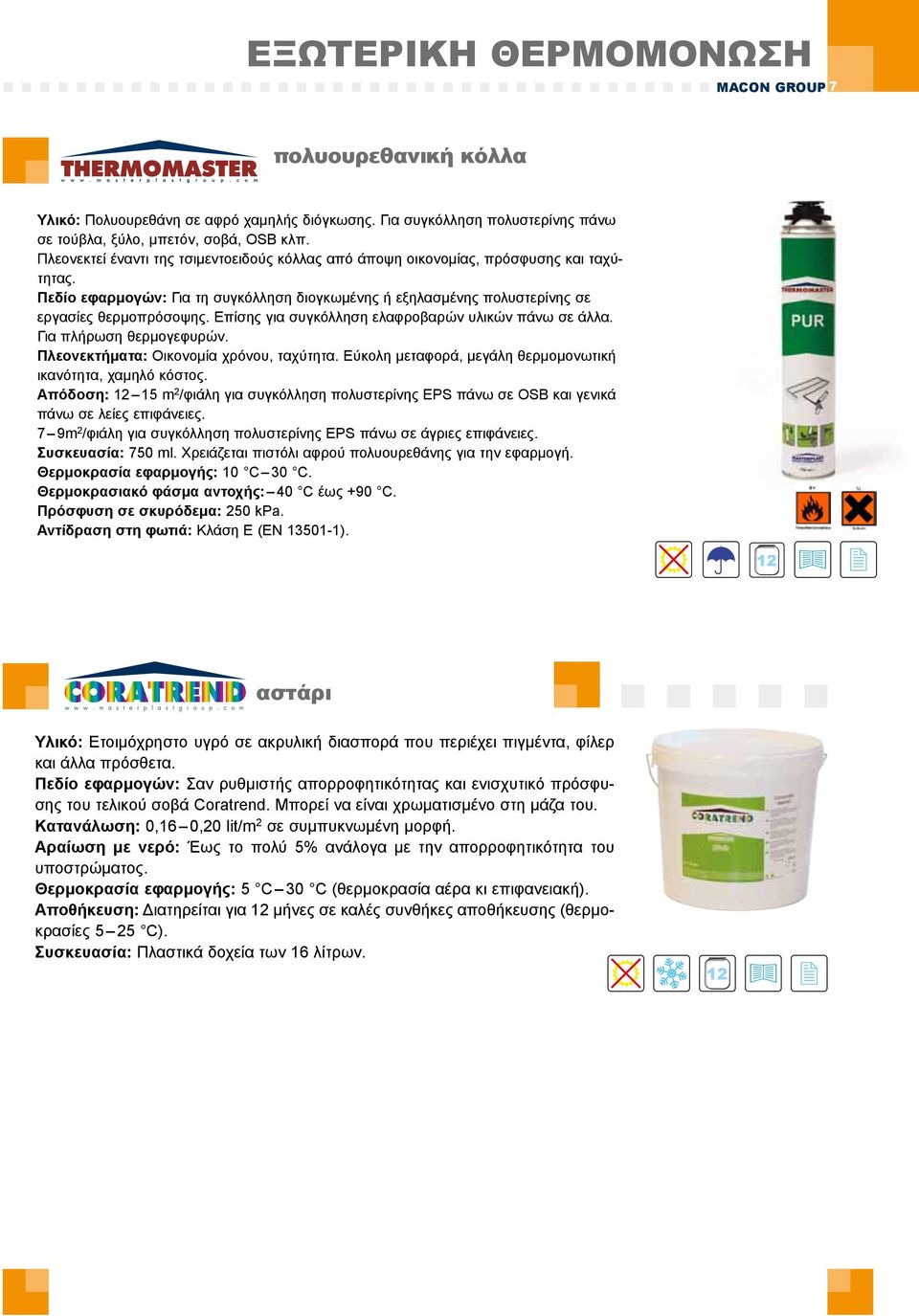

7 MACON GROUP 7 πολυουρεθανική κόλλα Υλικό: Πολυουρεθάνη σε αφρό χαμηλής διόγκωσης. Για συγκόλληση πολυστερίνης πάνω σε τούβλα, ξύλο, μπετόν, σοβά, OSB κλπ. Πλεονεκτεί έναντι της τσιμεντοειδούς κόλλας από άποψη οικονομίας, πρόσφυσης και ταχύτητας. Πεδίο εφαρμογών: Για τη συγκόλληση διογκωμένης ή εξηλασμένης πολυστερίνης σε εργασίες θερμοπρόσοψης. Επίσης για συγκόλληση ελαφροβαρών υλικών πάνω σε άλλα. Για πλήρωση θερμογεφυρών. Πλεονεκτήματα: Οικονομία χρόνου, ταχύτητα. Εύκολη μεταφορά, μεγάλη θερμομονωτική ικανότητα, χαμηλό κόστος. Απόδοση: m 2 /φιάλη για συγκόλληση πολυστερίνης EPS πάνω σε OSB και γενικά πάνω σε λείες επιφάνειες. 7 9m 2 /φιάλη για συγκόλληση πολυστερίνης EPS πάνω σε άγριες επιφάνειες. Συσκευασία: 750 ml. Χρειάζεται πιστόλι αφρού πολυουρεθάνης για την εφαρμογή. Θερμοκρασία εφαρμογής: 10 C 30 C. Θερμοκρασιακό φάσμα αντοχής: 40 C έως +90 C. Πρόσφυση σε σκυρόδεμα: 250 kpa. Αντίδραση στη φωτιά: Κλάση Ε (ΕΝ ). αστάρι Υλικό: Ετοιμόχρηστο υγρό σε ακρυλική διασπορά που περιέχει πιγμέντα, φίλερ και άλλα πρόσθετα. Πεδίο εφαρμογών: Σαν ρυθμιστής απορροφητικότητας και ενισχυτικό πρόσφυσης του τελικού σοβά Coratrend. Μπορεί να είναι χρωματισμένο στη μάζα του. Κατανάλωση: 0,16 0,20 lit/m 2 σε συμπυκνωμένη μορφή. Αραίωση με νερό: Έως το πολύ 5% ανάλογα με την απορροφητικότητα του υποστρώματος. Θερμοκρασία εφαρμογής: 5 C 30 C (θερμοκρασία αέρα κι επιφανειακή). Αποθήκευση: Διατηρείται για 12 μήνες σε καλές συνθήκες αποθήκευσης (θερμοκρασίες 5 25 C). Συσκευασία: Πλαστικά δοχεία των 16 λίτρων.

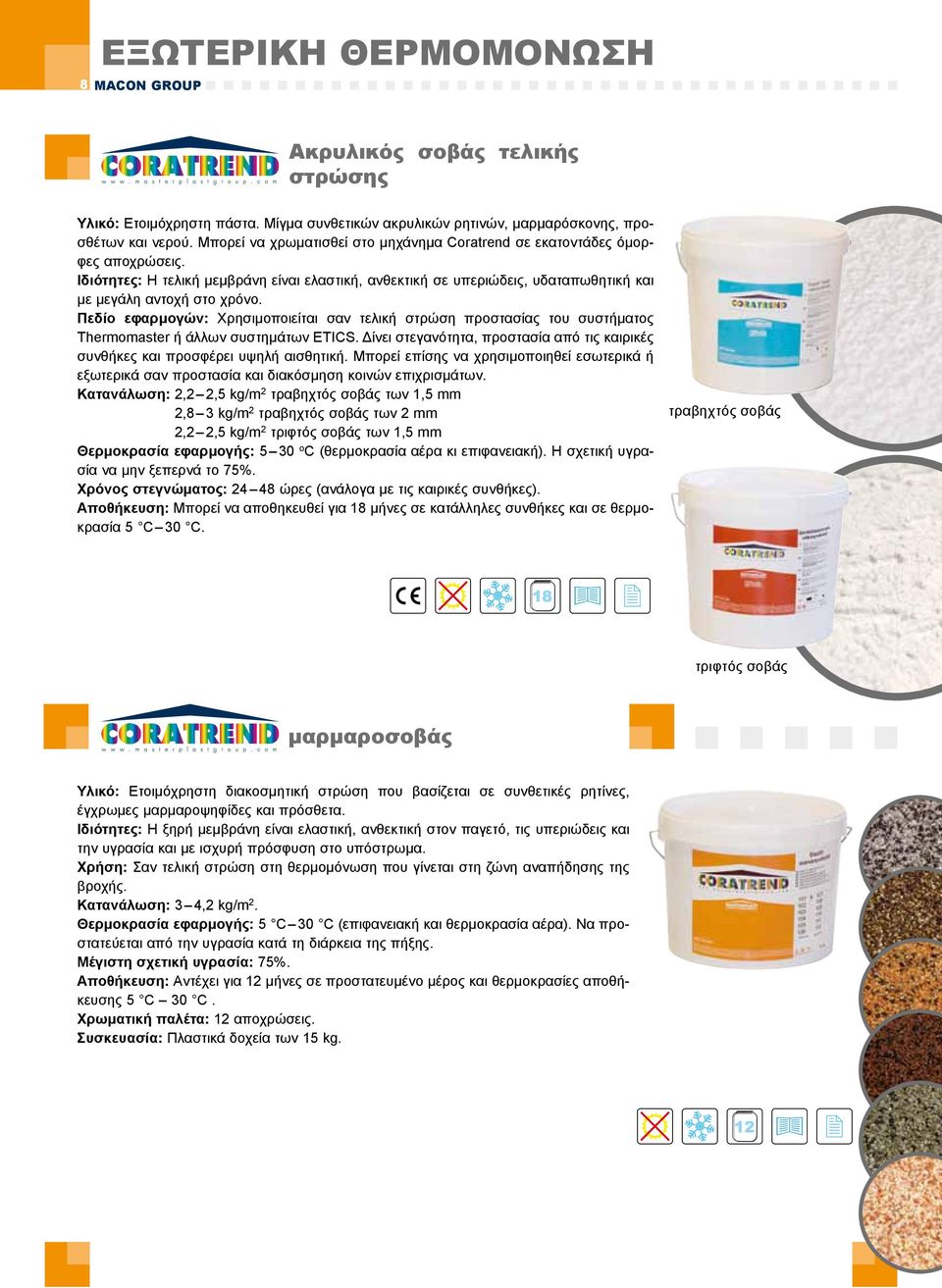

8 8 MACON GROUP Ακρυλικός σοβάς τελικής στρώσης Υλικό: Ετοιμόχρηστη πάστα. Μίγμα συνθετικών ακρυλικών ρητινών, μαρμαρόσκονης, προσθέτων και νερού. Μπορεί να χρωματισθεί στο μηχάνημα Coratrend σε εκατοντάδες όμορφες αποχρώσεις. Ιδιότητες: Η τελική μεμβράνη είναι ελαστική, ανθεκτική σε υπεριώδεις, υδαταπωθητική και με μεγάλη αντοχή στο χρόνο. Πεδίο εφαρμογών: Χρησιμοποιείται σαν τελική στρώση προστασίας του συστήματος Thermomaster ή άλλων συστημάτων ETICS. Δίνει στεγανότητα, προστασία από τις καιρικές συνθήκες και προσφέρει υψηλή αισθητική. Μπορεί επίσης να χρησιμοποιηθεί εσωτερικά ή εξωτερικά σαν προστασία και διακόσμηση κοινών επιχρισμάτων. Κατανάλωση: 2,2 2,5 kg/m 2 τραβηχτός σοβάς των 1,5 mm 2,8 3 kg/m 2 τραβηχτός σοβάς των 2 mm 2,2 2,5 kg/m 2 τριφτός σοβάς των 1,5 mm Θερμοκρασία εφαρμογής: 5 30 ο C (θερμοκρασία αέρα κι επιφανειακή). Η σχετική υγρασία να μην ξεπερνά το 75%. Χρόνος στεγνώματος: ώρες (ανάλογα με τις καιρικές συνθήκες). Αποθήκευση: Μπορεί να αποθηκευθεί για 18 μήνες σε κατάλληλες συνθήκες και σε θερμοκρασία 5 C 30 C. τραβηχτός σοβάς τριφτός σοβάς μαρμαροσοβάς Υλικό: Ετοιμόχρηστη διακοσμητική στρώση που βασίζεται σε συνθετικές ρητίνες, έγχρωμες μαρμαροψηφίδες και πρόσθετα. Ιδιότητες: Η ξηρή μεμβράνη είναι ελαστική, ανθεκτική στον παγετό, τις υπεριώδεις και την υγρασία και με ισχυρή πρόσφυση στο υπόστρωμα. Χρήση: Σαν τελική στρώση στη θερμομόνωση που γίνεται στη ζώνη αναπήδησης της βροχής. Κατανάλωση: 3 4,2 kg/m 2. Θερμοκρασία εφαρμογής: 5 C 30 C (επιφανειακή και θερμοκρασία αέρα). Να προστατεύεται από την υγρασία κατά τη διάρκεια της πήξης. Μέγιστη σχετική υγρασία: 75%. Αποθήκευση: Αντέχει για 12 μήνες σε προστατευμένο μέρος και θερμοκρασίες αποθήκευσης 5 C 30 C. Χρωματική παλέτα: 12 αποχρώσεις. Συσκευασία: Πλαστικά δοχεία των 15 kg.

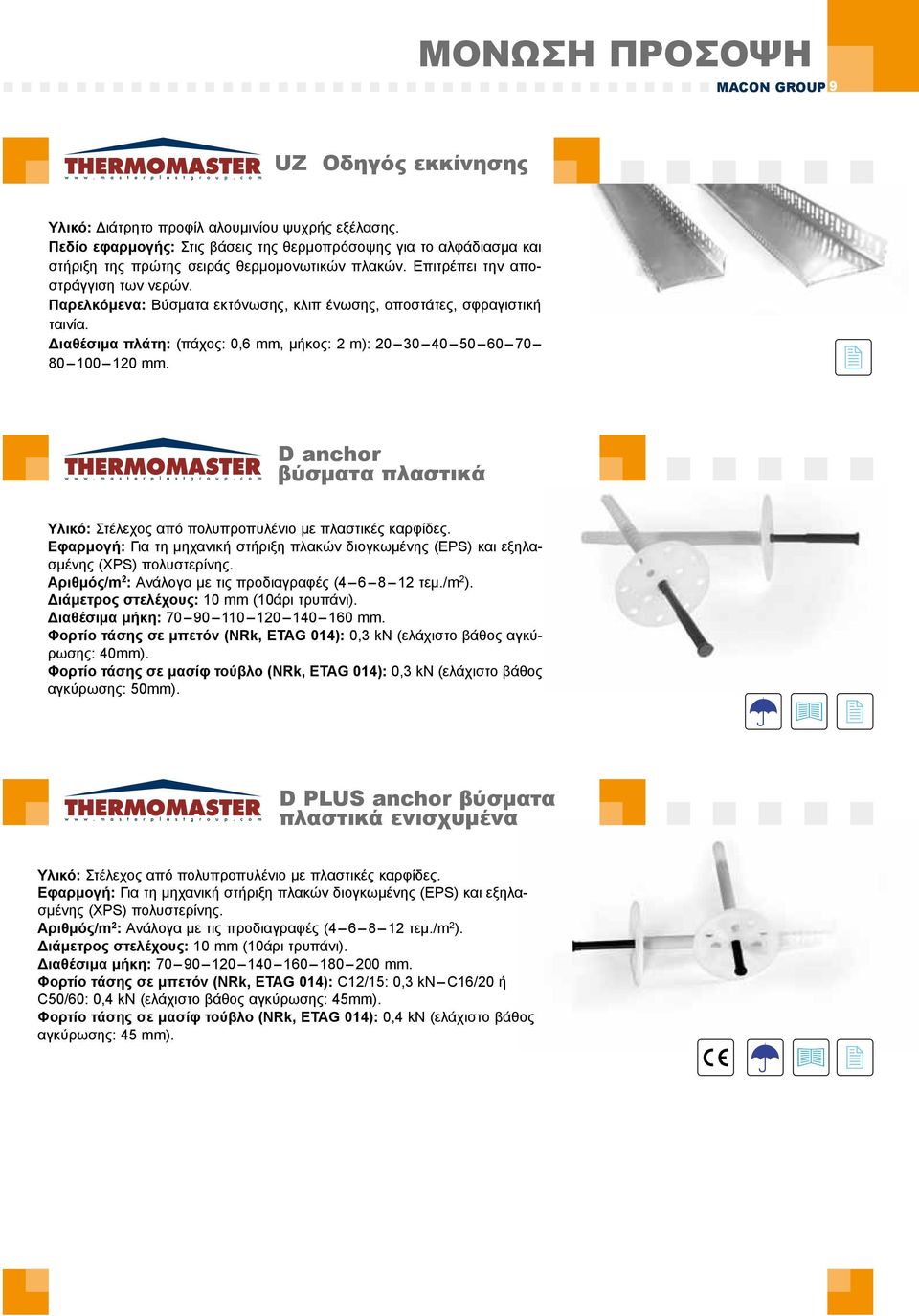

9 ΜΟΝΩΣΗ ΠΡΟΣΟΨΗ MACON GROUP 9 UZ Οδηγός εκκίνησης Υλικό: Διάτρητο προφίλ αλουμινίου ψυχρής εξέλασης. Πεδίο εφαρμογής: Στις βάσεις της θερμοπρόσοψης για το αλφάδιασμα και στήριξη της πρώτης σειράς θερμομονωτικών πλακών. Επιτρέπει την αποστράγγιση των νερών. Παρελκόμενα: Βύσματα εκτόνωσης, κλιπ ένωσης, αποστάτες, σφραγιστική ταινία. Διαθέσιμα πλάτη: (πάχος: 0,6 mm, μήκος: 2 m): mm. D anchor βύσματα πλαστικά Υλικό: Στέλεχος από πολυπροπυλένιο με πλαστικές καρφίδες. Εφαρμογή: Για τη μηχανική στήριξη πλακών διογκωμένης (EPS) και εξηλασμένης (XPS) πολυστερίνης. Αριθμός/m 2 : Ανάλογα με τις προδιαγραφές ( τεμ./m 2 ). Διάμετρος στελέχους: 10 mm (10άρι τρυπάνι). Διαθέσιμα μήκη: mm. Φορτίο τάσης σε μπετόν (NRk, ETAG 014): 0,3 kν (ελάχιστο βάθος αγκύρωσης: 40mm). Φορτίο τάσης σε μασίφ τούβλο (NRk, ETAG 014): 0,3 kν (ελάχιστο βάθος αγκύρωσης: 50mm). D PLUS anchor βύσματα πλαστικά ενισχυμένα Υλικό: Στέλεχος από πολυπροπυλένιο με πλαστικές καρφίδες. Εφαρμογή: Για τη μηχανική στήριξη πλακών διογκωμένης (EPS) και εξηλασμένης (XPS) πολυστερίνης. Αριθμός/m 2 : Ανάλογα με τις προδιαγραφές ( τεμ./m 2 ). Διάμετρος στελέχους: 10 mm (10άρι τρυπάνι). Διαθέσιμα μήκη: mm. Φορτίο τάσης σε μπετόν (NRk, ETAG 014): C12/15: 0,3 kν C16/20 ή C50/60: 0,4 kν (ελάχιστο βάθος αγκύρωσης: 45mm). Φορτίο τάσης σε μασίφ τούβλο (NRk, ETAG 014): 0,4 kν (ελάχιστο βάθος αγκύρωσης: 45 mm).

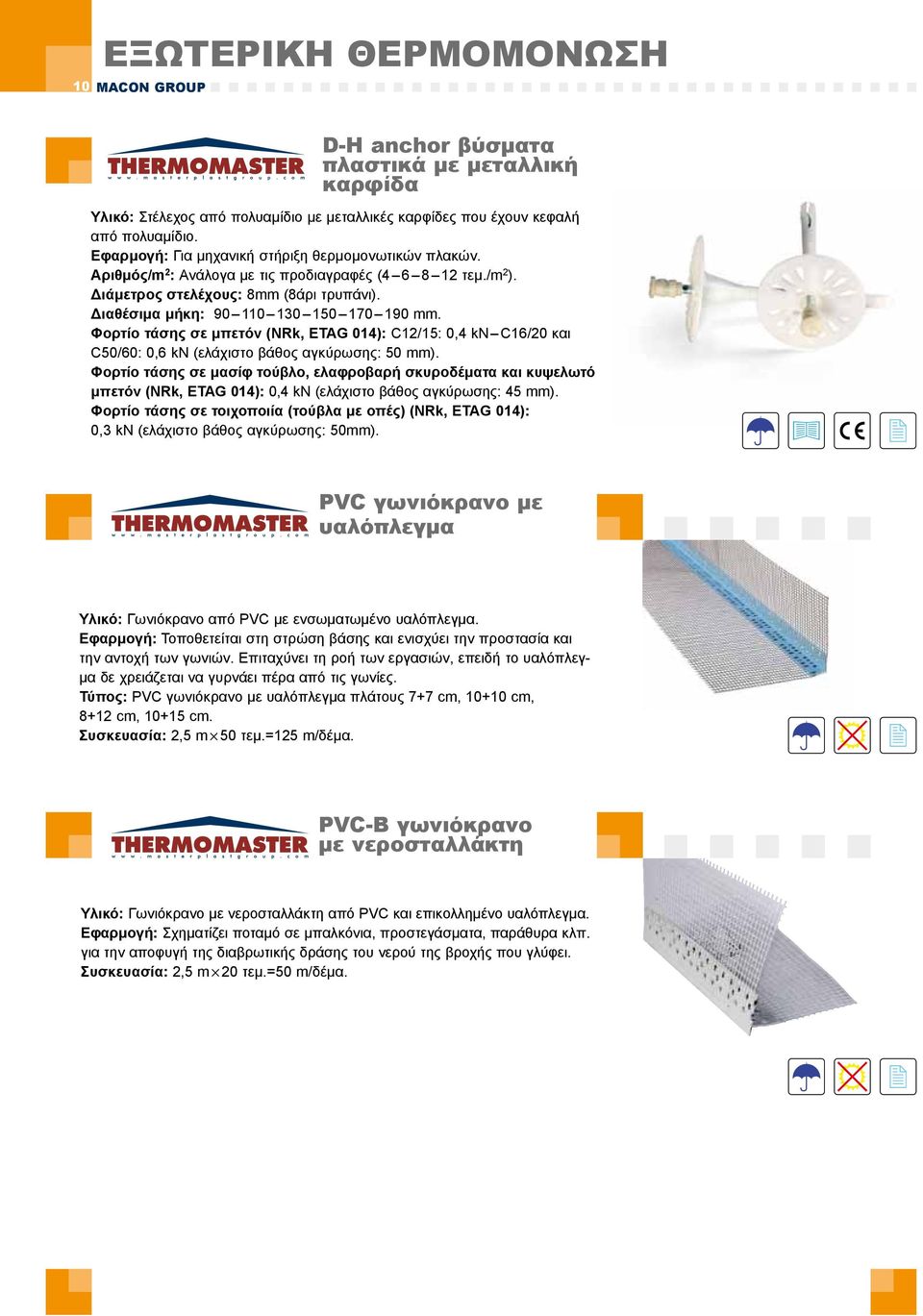

10 10 MACON GROUP D-H anchor βύσματα πλαστικά με μεταλλική καρφίδα Υλικό: Στέλεχος από πολυαμίδιο με μεταλλικές καρφίδες που έχουν κεφαλή από πολυαμίδιο. Εφαρμογή: Για μηχανική στήριξη θερμομονωτικών πλακών. Αριθμός/m 2 : Ανάλογα με τις προδιαγραφές ( τεμ./m 2 ). Διάμετρος στελέχους: 8mm (8άρι τρυπάνι). Διαθέσιμα μήκη: mm. Φορτίο τάσης σε μπετόν (NRk, ETAG 014): C12/15: 0,4 kν C16/20 και C50/60: 0,6 kν (ελάχιστο βάθος αγκύρωσης: 50 mm). Φορτίο τάσης σε μασίφ τούβλο, ελαφροβαρή σκυροδέματα και κυψελωτό μπετόν (NRk, ETAG 014): 0,4 kν (ελάχιστο βάθος αγκύρωσης: 45 mm). Φορτίο τάσης σε τοιχοποιία (τούβλα με οπές) (NRk, ETAG 014): 0,3 kν (ελάχιστο βάθος αγκύρωσης: 50mm). PVC γωνιόκρανο με υαλόπλεγμα Υλικό: Γωνιόκρανο από PVC με ενσωματωμένο υαλόπλεγμα. Εφαρμογή: Τοποθετείται στη στρώση βάσης και ενισχύει την προστασία και την αντοχή των γωνιών. Επιταχύνει τη ροή των εργασιών, επειδή το υαλόπλεγμα δε χρειάζεται να γυρνάει πέρα από τις γωνίες. Τύπος: PVC γωνιόκρανο με υαλόπλεγμα πλάτους 7+7 cm, cm, 8+12 cm, cm. Συσκευασία: 2,5 m 50 τεμ.=125 m/δέμα. PVC-B γωνιόκρανο με νεροσταλλάκτη Υλικό: Γωνιόκρανο με νεροσταλλάκτη από PVC και επικολλημένο υαλόπλεγμα. Εφαρμογή: Σχηματίζει ποταμό σε μπαλκόνια, προστεγάσματα, παράθυρα κλπ. για την αποφυγή της διαβρωτικής δράσης του νερού της βροχής που γλύφει. Συσκευασία: 2,5 m 20 τεμ.=50 m/δέμα.

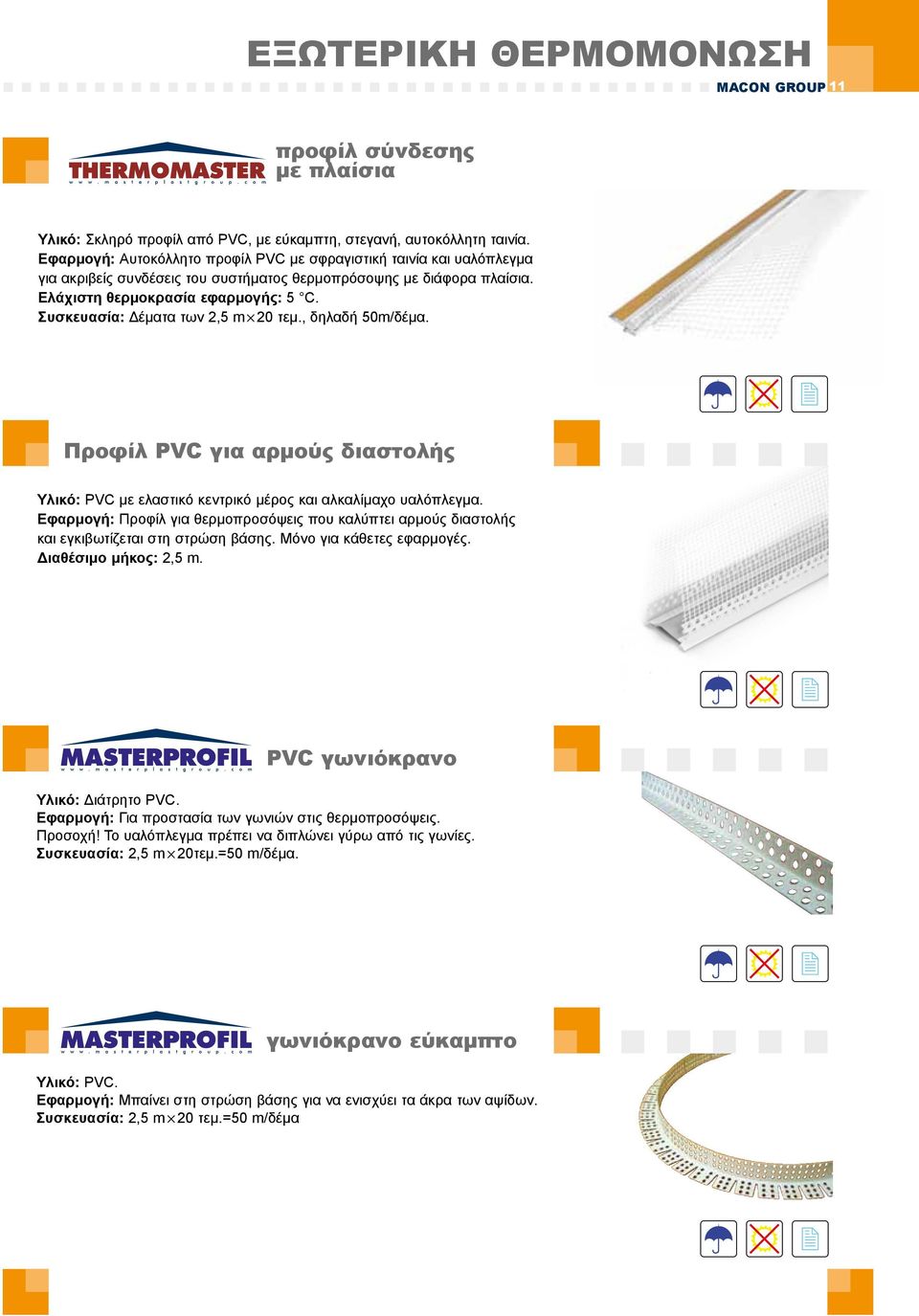

11 MACON GROUP 11 προφίλ σύνδεσης με πλαίσια Υλικό: Σκληρό προφίλ από PVC, με εύκαμπτη, στεγανή, αυτοκόλλητη ταινία. Εφαρμογή: Αυτοκόλλητο προφίλ PVC με σφραγιστική ταινία και υαλόπλεγμα για ακριβείς συνδέσεις του συστήματος θερμοπρόσοψης με διάφορα πλαίσια. Ελάχιστη θερμοκρασία εφαρμογής: 5 C. Συσκευασία: Δέματα των 2,5 m 20 τεμ., δηλαδή 50m/δέμα. Προφίλ PVC για αρμούς διαστολής Υλικό: PVC με ελαστικό κεντρικό μέρος και αλκαλίμαχο υαλόπλεγμα. Εφαρμογή: Προφίλ για θερμοπροσόψεις που καλύπτει αρμούς διαστολής και εγκιβωτίζεται στη στρώση βάσης. Μόνο για κάθετες εφαρμογές. Διαθέσιμο μήκος: 2,5 m. PVC γωνιόκρανο Υλικό: Διάτρητο PVC. Εφαρμογή: Για προστασία των γωνιών στις θερμοπροσόψεις. Προσοχή! Το υαλόπλεγμα πρέπει να διπλώνει γύρω από τις γωνίες. Συσκευασία: 2,5 m 20τεμ.=50 m/δέμα. γωνιόκρανο εύκαμπτο Υλικό: PVC. Εφαρμογή: Μπαίνει στη στρώση βάσης για να ενισχύει τα άκρα των αψίδων. Συσκευασία: 2,5 m 20 τεμ.=50 m/δέμα

12 12 MACON GROUP κλιπ σύνδεσης Υλικό: Πλαστικό Εφαρμογή: Εξασφαλίζει τη σύνδεση των οδηγών εκκίνησης. Συσκευασία: 100 τεμ. /κιβώτιο (πλάτος: 30 mm). αποστάτες Υλικό: Πλαστικό Εφαρμογή: Εξασφαλίζουν την επιπέδωση των ανώμαλων επιφανειών που είναι σ επαφή με τους οδηγούς εκκίνησης. Χρωματισμοί: 3 mm πράσινοι, 5 mm κίτρινοι, 10 mm σιελ. Διαστελλόμενα βύσματα για οδηγούς εκκίνησης Υλικό: Στέλεχος από πολυπροπυλένιο με ατσάλινα καρφιά Χρήση: Για τη στήριξη των οδηγών εκκίνησης Μήκη: mm Διάμετρος στελέχους: Φ6 mm Βάθος αγκύρωσης: 35 mm σε μασίφ τούβλο ή μπετόν 45 mm σε διάτρητα τούβλα Συσκευασία: 200 τεμάχια για 4άρια και 6άρια 100 τεμάχια για 8άρια.
