Ημερίδα Διάχυσης Αποτελεσμάτων Προγράμματος Φάση 2 Ενίσχυσης Ελληνικών Τεχνολογικών Συνεργατισμών Σχηματισμών στη Μικροηλεκτρονική.

Transcript

1 Ημερίδα Διάχυσης Αποτελεσμάτων Προγράμματος Φάση 2 Ενίσχυσης Ελληνικών Τεχνολογικών Συνεργατισμών Σχηματισμών στη Μικροηλεκτρονική Athens InnCenter, Μαρούσι, NexGenMiliWave

2 Πληροφορίες Δικαιούχου ΘΗΤΑ ΕΡΕΥΝΑ ΚΑΙ ΑΝΑΠΤΥΞΗ ΣΤΗ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΗ Α.Ε. Αναλογικά/RF chips πομποδέκτες WiMAX, WiFi, WHDMI, PTP (40, 60 GHz). ΑΝΑΛΟΓΙΚΑ ΟΛΟΚΛΗΡΩΜΕΝΑ ΗΛΕΚΤΡΟΝΙΚΑ ΣΥΣΤΗΜΑΤΑ Α.Ε. PHY, analg/mixed signal circuits (SERDES, VCO, PLL, Equalizers), PHY IFs. ΦΑΣΜΑ ΕΡΓΑΣΤΗΡΙΟ ΜΕΛΕΤΩΝ & ΜΕΤΡΗΣΕΩΝ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ Ε.Π.Ε. Συστήματα κεραιών (GSM, UMTS, WLAN, MIMO, EHF, κλπ), radi cmpnents. PRISMA ΗΛΕΚΤΡΟΝΙΚΑ A.B.E.E. Ανάπτυξη & παραγωγή ηλεκτρονικών, ανάπτυξη λογισμικών εφαρμογών, κλπ. SCIENSIS ΣΥΣΤΗΜΑΤΑ ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ Ε.Π.Ε. Embedded SC, VLSI design, embedded συστήματα, επεξεργασία σήματος, κλπ. ΟΡΓΑΝΙΣΜΟΣ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ ΕΛΛΑΔΟΣ Α.Ε.

3 Πληροφορίες Δικαιούχου (2) ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΕΡΓΑΣΤ. ΜΙΚΡΟΚΥΜΑΤΩΝ & ΟΠΤ. ΙΝΩΝ, ΤΜΗΜΑ ΗΜΜΥ (NTUA MFOL) ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΫΠΟΛΟΓΙΣΤΩΝ & ΨΗΦΙΑΚΩΝ ΣΥΣΤΗΜΑΤΩΝ (NTUA MICROLAB) ΟΜΑΔΑ ΣΧΕΔΙΑΣΗΣ ΜΙΚΡΟΗΛΕΚΤΡΟΝΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ (NTUA ELAB) ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΟΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ,ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ & ΤΕΧΝΟΛΟΓΙΑΣ ΥΠΟΛΟΓΙΣΤΩΝ (UPATRAS APEL) ΕΡΓΑΣΤΗΡΙΟ ΣΧΕΔΙΑΣΜΟΥ VLSI, ΤΜ. ΗΜ&ΤΥ (UPATRAS VLSILAB) ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝ/ΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΕΡΓΑΣΤ. ΗΛΕΚΤΡΟΝΙΚΗΣ, ΤΜΗΜΑ ΗΛ/ΓΩΝ ΜΗΧ.&ΜΗΧ. Η/Υ (AUTH ELABPOL) ΤΟΜΕΑΣ ΗΛΕΚΤΡΟΝΙΚΗΣ & Η/Υ, ΤΜΗΜΑ ΦΥΣΙΚΗΣ (AUTH ELAB) ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΑΘΗΝΑΣ ΕΡΓΑΣΤΗΡΙΟ ΜΙΚΡΟΚΥΜΑΤΩΝ, ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΗΣ (ATEI ATHENS) ΕΘΝΙΚΟ ΚΑΙ ΚΑΠΟΔΙΣΤΡΙΑΚΟ ΠΑΝ/ΜΙΟ ΑΘΗΝΩΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΟΝΙΚΗΣ, ΥΠΟΛΟΓΙΣΤΩΝ, ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟΥ, ΤΜΗΜΑ ΦΥΣΙΚΗΣ (EKPA DST) ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ (ELAB ITS)

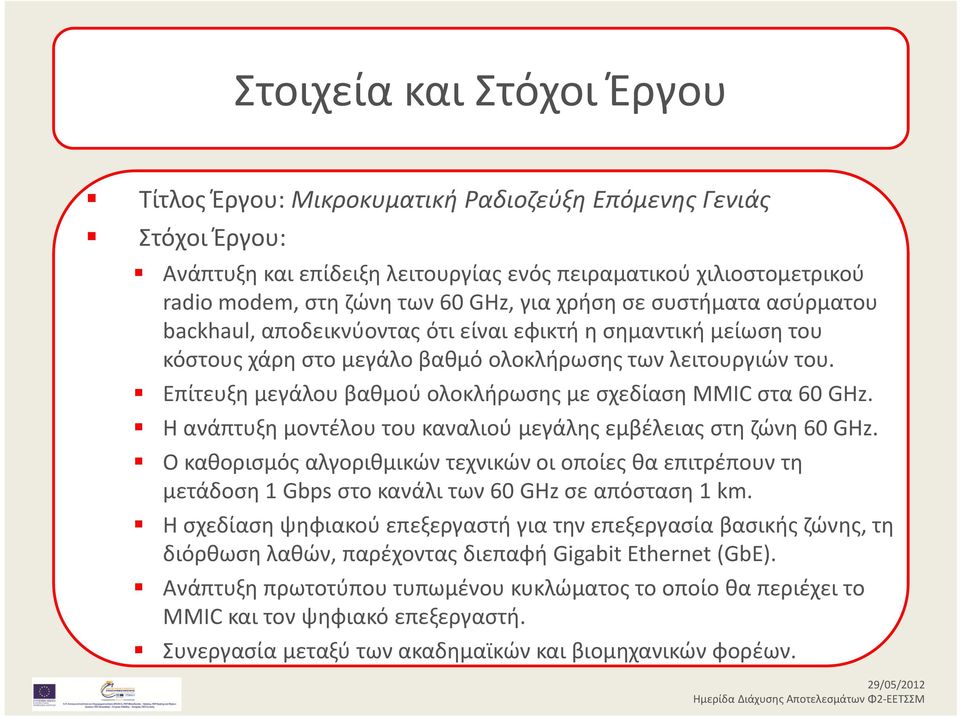

4 Στοιχεία και Στόχοι Έργου Τίτλος Έργου: Μικροκυματική Ραδιοζεύξη Επόμενης Γενιάς Στόχοι Έργου: Ανάπτυξη και επίδειξη λειτουργίας ενός πειραματικού χιλιοστομετρικού radi mdem, στη ζώνη των 60 GHz, για χρήση σε συστήματα ασύρματου backhaul, αποδεικνύοντας ότι είναι εφικτή η σημαντική μείωση του κόστους χάρη στο μεγάλο βαθμό ολοκλήρωσης των λειτουργιών του. Επίτευξη μεγάλου βαθμού ολοκλήρωσης με σχεδίαση ΜΜIC στα 60 GHz. Η ανάπτυξη μοντέλου του καναλιού μεγάλης εμβέλειας στη ζώνη 60 GHz. Ο καθορισμός αλγοριθμικών τεχνικών οι οποίες θα επιτρέπουν τη μετάδοση 1 Gbps στο κανάλι των 60 GHz σε απόσταση 1 km. Η σχεδίαση ψηφιακού επεξεργαστή για την επεξεργασία βασικής ζώνης, τη διόρθωση λαθών, παρέχοντας διεπαφή Gigabit Ethernet (GbE). Ανάπτυξη πρωτοτύπου τυπωμένου κυκλώματος το οποίο θα περιέχει το ΜΜIC και τον ψηφιακό επεξεργαστή. Συνεργασία μεταξύ των ακαδημαϊκών και βιομηχανικών φορέων.

5 Στοιχεία και Στόχοι Έργου (2) Αριστεία: Χρήση τεχνολογίας αιχμής και σχεδίαση χιλιοστομετρικών κυκλωμάτων MMIC σε πυρίτιο. (ΤΗΕΤΑ, ANALOGIES, UPATRAS APEL, NTUA MFOL, NTUA ELAB, AUTH ELAB, AUTH ELABPOL, ELAB ITS) Σχεδίαση αλγορίθμων σε FPGA που επιτρέπουν την επίτευξη μετάδοσης 1 Gbps στα 60 GHz και εμβέλεια 1 km, καθώς και μελέτη τεχνικών ισοστάθμισης. (ANALOGIES, SCIENSIS, UPATRAS VLSILAB, UPATRAS APEL, EKPA DST, NTUA MICROLAB) Σχεδίαση και Ανάπτυξη Χιλιοστομετρικών Κυκλωμάτων Διεπαφής. (FASMETRICS, NTUA MFOL, ATEI ATHENS) Σχεδίαση τυπωμένων κυκλωμάτων στα 60 GHz. (PRISMA) Χρήση προηγμένων τεχνικών επαλήθευσης και μετρήσεων. (PRISMA, THETA, ANALOGIES, SCIENSIS, FASMETRICS, NTUA MFOL, AUTH ELABPOL) Κατασκευή και επαλήθευση ενός πλήρως λειτουργικού πρωτοτύπου mdem στη ζώνη των 60 GHz, εμβέλειας 1 km, διεπαφής GbE. (ΟΤΕ, ΑΤΕΙ ATHENS, FASMETRICS, ANALOGIES)

6 Στοιχεία και Στόχοι Έργου (3)

7 Αποτελέσματα Έργου Βαίνει προς ολοκλήρωση πλατφόρμα FPGA (Xilinx) που υλοποιεί την επεξεργασία βασικής ζώνης, τη διόρθωση λαθών και παρέχει διεπαφή Gigabit Ethernet (GbE), με τη διενέργεια συνεχόμενων δοκιμών. συνεχίζουν να εξελίσσονται πλήθος βελτιστοποιήσεων των κωδίκων LDPC (FEC) και των σχετικών αλγορίθμων βασικής ζώνης. Φυσικός σχεδιασμός και κατασκευή συγκεκριμένων κρίσιμων χιλιοστομετρικών κυκλωμάτων στα 60 GHz. Σχεδίαση και κατασκευή πλακετών ολοκληρωμένων κυκλωμάτων. Μετρήσεις σε εξέλιξη.

8 Αποτελέσματα Έργου (2) Ενισχυτής ισχύος RF δέκτης IF φίλτρο Ολοκληρώθηκε ο ηλεκτρικός και φυσικός σχεδιασμός όλων των βαθμίδων (βασικής ζώνης, IF και RF) σε ένα MMIC chip design σε τεχνολογία ΙΒΜ CMOS 90nm το οποίο απεστάλη για κατασκευή και αναμένεται η παραλαβή του.

9 Αποτελέσματα Έργου (3)

10 Αποτελέσματα Έργου (4) Σχεδιασμός κυκλωμάτων διεπαφής χιλιοστομετρικών κυκλωμάτων σε τεχνολογία πολυστρωματικών διηλεκτρικών μεταξύ κεραίας, ενισχυτή ισχύος και MMIC. υλοποίηση των κυματοδηγικών φίλτρων και του αντίστοιχου EVB του τελικού ενισχυτή ισχύος και η σχεδίαση των κεραιών. υλοποίηση πρωτοτύπων κεραιών τύπου Cassegrain 60 GHz. Αξιολόγηση μοντέλων ενεργών στοιχείων RF με χαρακτηρισμό RF test chip TSMC 90nm. 6+ αιτήσεις πατεντών, συμμετοχές σε εκθέσεις (Mbile Wrld Cngress 2011, ChipEx 2011, κλπ), πληθώρα δημοσιεύσεων, Διοργάνωση Special Sessin στο Διεθνές Συνέδριο ICECS 2011, κλπ.

11 Εμπορική Εκμετάλλευση Προσδιορισμός Αγοράς : Η αγορά backhaul κινητής τηλεπικοινωνίας παρουσιάζει ραγδαία αύξηση. Tο MMW Prduct Available Market αναμένεται το 2014 να φτάσει στα 345 εκατομμύρια δολάρια, ενώ το 2010 ανήλθε στα 65 εκατομμύρια δολάρια. Προτίμηση σε σταθμούς βάσης μικρού μεγέθους (piccells) λόγω υψηλού βαθμού ολοκλήρωσης και παροχής Ethernet. Διεθνής Ανταγωνισμός: Υπάρχει ήδη μεγάλη κινητικότητα κυρίως με υλοποιήσεις χωρίς όμως μεγάλο βαθμό ολοκλήρωσης. Το time t market windw στενεύει. BridgeWave, Alcatel Lucent, Ericssn, Huawei, NEC, NSN, κλπ. Πρόοδος και Αποτίμηση Εμπορικής Εκμετάλλευσης: Οι εταιρείες της κοινοπραξίας παρακολουθούν στενά την αγορά. Η Hittite Micrwave εκδήλωσε ενδιαφέρον για τα αποτελέσματα του έργου. Επαφές με άλλους δυνητικούς πελάτες οι οποίοι αναμένουν αποτελέσματα μετρήσεων του MMIC, FPGA και του συστήματος γενικότερα.

12 Στοιχεία Επικοινωνίας Όνομα Επώνυμο: Δημήτρης Δερβένης Θέση: Υπεύθυνος Έργου E mail: d.dervenis@thetamicr.cm Τηλέφωνο: Website ή webpage:
