ΜΑΝΤΕΜΕΝΙΟΣ ΛΕΒΗΤΑΣ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΧYLON

Transcript

1 ΜΑΝΤΕΜΕΝΙΟΣ ΛΕΒΗΤΑΣ ΣΤΕΡΕΩΝ ΚΑΥΣΙΜΩΝ ΧYLON ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ - ΕΓΚΑΤΑΣΤΑΣΗΣ - ΣΥΝΤΗΡΗΣΗΣ l Σχεδόν τριπλάσια διάρκεια ζωής σε σύγκριση με αυτής των χαλύβδινων l Υψηλή αντίσταση στην οξείδωση-επιφανειακή φθορά και ηλεκτρόλυση l Μεγάλη αντοχή στη θερμική καταπόνηση l Μεγάλη μάζα θερμοσυσσώρευσης l Εύκολη φόρτωση ξύλων και καθάρισμα με άνοιγμα πόρτας κατά 155 ο l Μεγάλος θάλαμος καύσης και θυρίδα τροφοδοσίας ξύλων l Τριών διαδρόμων καυσαερίων l Υψηλός βαθμός απόδοσης και χαμηλές εκπομπές ρύπων l Ηλεκτρονικό πίνακα οργάνων με ασφάλεια και προειδοποίηση υπερθέρμανσης l Ελεγχόμενη καύση με αυτόματη διαμόρφωση της ταχύτητας του ανεμιστήρα l Οι ρυθμίσεις του πίνακα απομνημονεύονται σε περίπτωση διακοπής του ρεύματος l Για ανοιχτά ή κλειστά κυκλώματα με χρήση εναλλάκτη ασφαλείας l Αφαιρούμενη φλάντζα στην κάτω πόρτα του λέβητα για προσαρμογή καυστήρα pellet ή πετρελαίου l Δυνατότητα μερικού ελέγχου της καύσης μέσω θερμοστάτη χώρου l Μηχανισμός με αδιαβάθμιστο ρυθμιστή ελκυσμού του λέβητα 13 από το info@thermis.com.gr

2 Σας ευχαριστούμε που αγοράσατε τον λέβητα XYLON-F. Παρακαλούμε διαβάστε προσεκτικά το παρόν εγχειρίδιο πρωτού εγκαταστήσετε και λειτουργήσετε το προϊόν, αλλά και για να τον διατηρήσετε σαν καινούργιο καθ όλη τη διάρκεια ζωής του. Μην αγγίζετε ή επεμβαίνετε στα τμήματα του προϊόντος αυτού εκτός από αυτά που επιτρέπονται. Απαιτούνται πεπειραμένοι τεχνικοί για την εγκατάσταση διατήρηση και σέρβις αυτού του λέβητα. Για την εγκατάσταση του λέβητα και τη σωστή επιλογή χώρου, την εγκατάσταση του υδραυλικού κυκλώματος, το σχεδιασμό του καπνοδόχου, θα πρέπει να λάβετε υπ όψιν σας το παρόν εγχειρίδιο και τους υποχρεωτικούς κανονισμούς που ισχύουν. Ο λέβητας μπορεί να χρησιμοποιηθεί σε κλειστό η ανοιχτό σύστημα κυκλοφορίας νερού, χάριν των μεγάλων καναλιών κυκλοφορίας του νερού στο εσωτερικού του και των μεσαίας διαστάσεως αναμονών εισαγωγής και επιστροφής. Μπορείτε να αναφλέξετε διαφορετικά στέρεα καύσιμα, των οποίων τα χαρακτηριστικά καθορίζονται περαιτέρω στο παρόν εγχειρίδιο. Δεδομένου ότι η θερμογόνος δύναμη των στερεών καυσίμων διαφέρει μεταξύ τους, η ισχύς εξόδου του λέβητα θα κυμαίνεται μεταξύ μιας μέγιστης και μίας ελάχιστης τιμής. Συσκευασία προιόντος O λέβητας παραδίδεται σε δύο συσκευασίες: 1. To πακέτο που περιέχει το λέβητα, δηλαδή όλο το σώμα χυτοσιδήρου το οποίο έχει συναρμολογηθεί και δοκιμαστεί στο εργοστάσιο, έναν ανεμιστήρα και έναν πίνακα ελέγχου τα οποία ευρίσκονται μέσα στο θάλαμο καύσης αυτού. 2. Ένα βοηθητικό πακέτο, δηλαδή ένα μεταλλικό κάλυμμα και στηρίγματα, μόνωση του λέβητα,διάφορες βίδες, αεροφράκτη, βούρτσα καθαρισμού και μεταλλική ξύστρα στάχτης,. Προαιρετικό εξάρτημα: Ένα εξάρτημα ασφαλούς εναλλαγής θερμότητας παραδίδεται κατόπιν παραγγελίας. Αυτό το εξάρτημα περιέχει έναν εναλλάκτη θερμότητας, που προστατεύει από την υπερβολική συσσώρευση θερμότητας στο εσωτερικό του λέβητα, μια βαλβίδα ασφαλείας για να ενεργοποιήσετε το σύστημα θέρμανσης σε υψηλές θερμοκρασίες νερού, και βοηθητικά αξεσουάρ για την εγκατάστασή του. Προειδοποιήσεις Ασφάλειας: Παρακαλώ, ακολουθήστε τις οδηγίες ασφαλείας πριν από την εγκατάσταση και λειτουργία του λέβητα: Ο λέβητας πρέπει να συνδεθεί με κατάλληλο καπνοδόχο, της οποίας η κατασκευή να είναι σύμφωνη με τις οδηγίες που δίδονται περαιτέρω σε αυτό το εγχειρίδιο. Η καπνοδόχος πρέπει να έχει τις απαιτούμενες διαστάσεις για το σχετικό μοντέλο λέβητα. Ο λέβητας σας δεν θα πρέπει να λειτουργήσει πριν συνδεθεί πρώτα με την καπνοδόχο. - Πάντοτε να δίδεται επαρκής ποσότητα φρέσκου αέρα στο λεβητοστάσιο. - Μην τοποθετείτε το λέβητα σε χώρο, όπου μοιράζεται ή χρησιμοποιείται από άλλους ανθρώπους, ή σε ένα χώρο με άμεσα ανοίγματα προς ένα σπίτι η γενικά πρός ένα κατοικίσιμο χώρο. - Ο λέβητας πρέπει να τοποθετηθεί σε ανοιχτό υδραυλικό κύκλωμα, η κλειστό με το υδραυλικό κύκλωμα να είναι εξοπλισμένο με το εξάρτημα του ασφαλούς εναλλάκτη θερμότητας, σύμφωνα με τις οδηγίες που δίνονται περαιτέρω στο παρόν εγχειρίδιο. - Μην αδειάζεται το νερό στο υδραυλικό κύκλωμα, παρά μόνο σε περίπτωση συντήρησης ή κινδύνου παγετού. 15% αντι-ψυκτικού πρέπει να προστίθεται στο υδραυλικό κύκλωμα για την αποφυγή κινδύνου ψύξης. - Μην βάζετε κρύο νερό απευθείας στον λέβητα. Αυτό μπορεί να οδηγήσει σε ρωγμές στις φέτες του λέβητα. - Μην αναφλέγετε το λέβητα με τις μπροστινές πόρτες ανοιχτές. Σε περίπτωση λειτουργίας με ανεμιστήρα, ποτέ μην ανοίγετε τις μπροστινές πόρτες πριν κλείσετε πρώτα τον ανεμιστήρα.

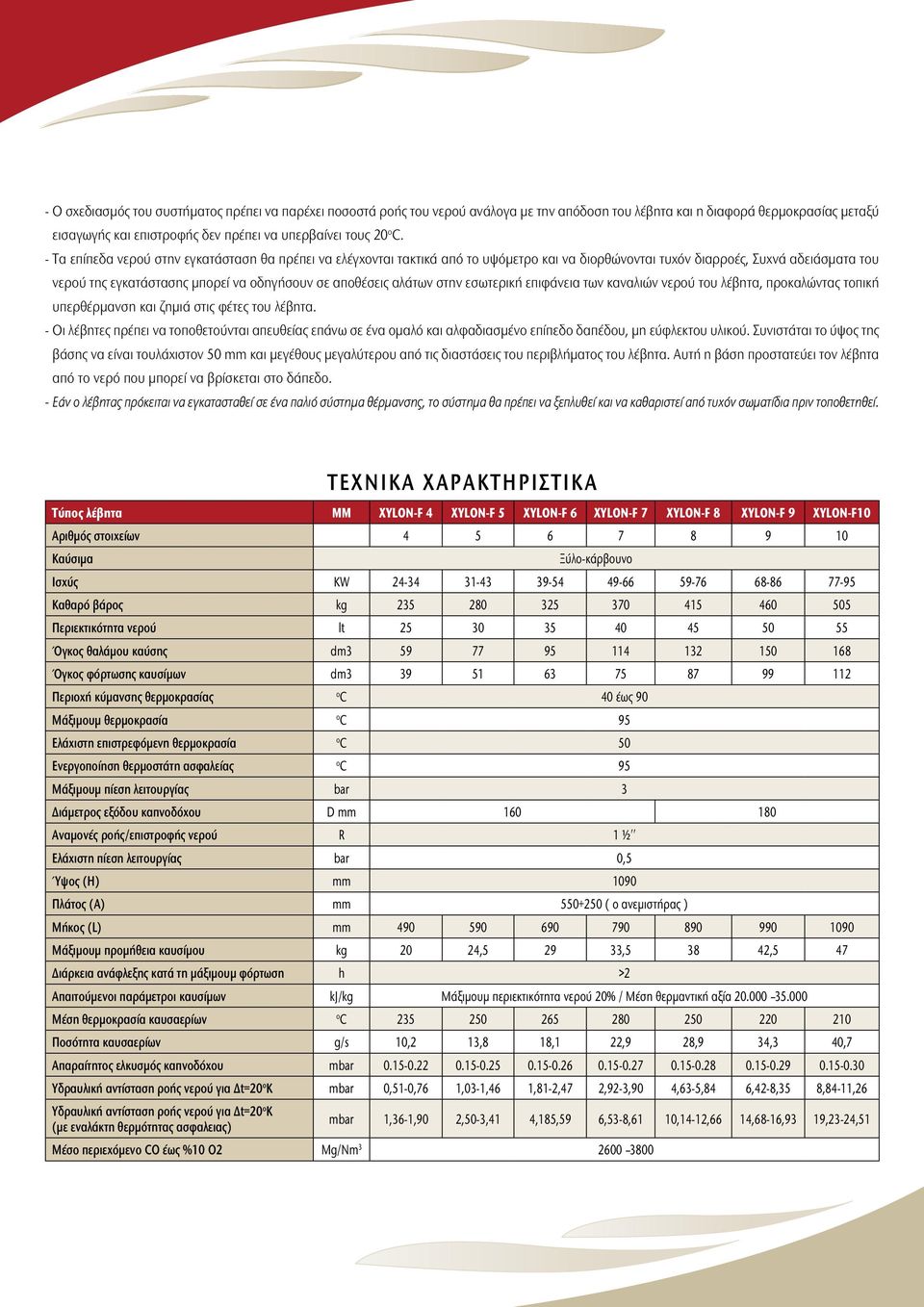

3 - Ο σχεδιασμός του συστήματος πρέπει να παρέχει ποσοστά ροής του νερού ανάλογα με την απόδοση του λέβητα και η διαφορά θερμοκρασίας μεταξύ εισαγωγής και επιστροφής δεν πρέπει να υπερβαίνει τους 20 ο C. - Τα επίπεδα νερού στην εγκατάσταση θα πρέπει να ελέγχονται τακτικά από το υψόμετρο και να διορθώνονται τυχόν διαρροές, Συχνά αδειάσματα του νερού της εγκατάστασης μπορεί να οδηγήσουν σε αποθέσεις αλάτων στην εσωτερική επιφάνεια των καναλιών νερού του λέβητα, προκαλώντας τοπική υπερθέρμανση και ζημιά στις φέτες του λέβητα. - Οι λέβητες πρέπει να τοποθετούνται απευθείας επάνω σε ένα ομαλό και αλφαδιασμένο επίπεδο δαπέδου, μη εύφλεκτου υλικού. Συνιστάται το ύψος της βάσης να είναι τουλάχιστον 50 mm και μεγέθους μεγαλύτερου από τις διαστάσεις του περιβλήματος του λέβητα. Αυτή η βάση προστατεύει τον λέβητα από το νερό που μπορεί να βρίσκεται στο δάπεδο. - Εάν ο λέβητας πρόκειται να εγκατασταθεί σε ένα παλιό σύστημα θέρμανσης, το σύστημα θα πρέπει να ξεπλυθεί και να καθαριστεί από τυχόν σωματίδια πριν τοποθετηθεί. TEXNIKA XAΡΑΚΤΗΡΙΣΤΙΚΑ Τύπος λέβητα MM XYLON-F 4 XYLON-F 5 XYLON-F 6 XYLON-F 7 XYLON-F 8 XYLON-F 9 XYLON-F10 Aριθμός στοιχείων Καύσιμα Ξύλο-κάρβουνο Ισχύς ΚW Καθαρό βάρος kg Περιεκτικότητα νερού lt Όγκος θαλάμου καύσης dm Όγκος φόρτωσης καυσίμων dm Περιοχή κύμανσης θερμοκρασίας o C 40 έως 90 Μάξιμουμ θερμοκρασία o C 95 Ελάχιστη επιστρεφόμενη θερμοκρασία o C 50 Ενεργοποίηση θερμοστάτη ασφαλείας o C 95 Μάξιμουμ πίεση λειτουργίας bar 3 Διάμετρος εξόδου καπνοδόχου D mm Αναμονές ροής/επιστροφής νερού R 1 ½ʹʹ Ελάχιστη πίεση λειτουργίας bar 0,5 Ύψος (Η) mm 1090 Πλάτος (Α) mm ( ο ανεμιστήρας ) Μήκος (L) mm Μάξιμουμ προμήθεια καυσίμου kg 20 24, , ,5 47 Διάρκεια ανάφλεξης κατά τη μάξιμουμ φόρτωση h >2 Απαιτούμενοι παράμετροι καυσίμων kj/kg Μάξιμουμ περιεκτικότητα νερού 20% / Μέση θερμαντική αξία Μέση θερμοκρασία καυσαερίων o C Ποσότητα καυσαερίων g/s 10,2 13,8 18,1 22,9 28,9 34,3 40,7 Απαραίτητος ελκυσμός καπνοδόχου mbar Υδραυλική αντίσταση ροής νερού για Δt=20 o K mbar 0,51-0,76 1,03-1,46 1,81-2,47 2,92-3,90 4,63-5,84 6,42-8,35 8,84-11,26 Υδραυλική αντίσταση ροής νερού για Δt=20 o K (με εναλάκτη θερμότητας ασφαλειας) mbar 1,36-1,90 2,50-3,41 4,185,59 6,53-8,61 10,14-12,66 14,68-16,93 19,23-24,51 Μέσο περιεχόμενο CO έως %10 Ο2 Mg/Nm

4 R1 1/2 XYLON Drain R1/ R1 1/2 L 800 Xειρισμός προϊόντος O λέβητας είναι ένα βαρύ προϊόν και πρέπει να λαμβάνεται μέριμνα κατά τη μεταφορά του στον χώρο όπου πρόκειται να εγκατασταθεί. Το συνολικό βάρος του κάθε λέβητα αναφέρεται στην ενότητα τεχνικά χαρακτηριστικά. Μεταφέροντας τον εξοπλισμό του προϊόντος θα πρέπει να έχετε αρκετό χώρο ελεύθερο για να υποστηρίξετε το βάρος τους. Επιλογή χώρου Ο λέβητας πρέπει να εγκατασταθεί σε ένα ξεχωριστό λεβητοστάσιο, που έχει κατασκευαστεί μόνο για θέρμανση. Το λεβητοστάσιο πρέπει να έχει επαρκή χώρο για την εγκατάσταση και τη συντήρηση του λέβητα. Θα πρέπει να υπάρχει επαρκής κυκλοφορία φρέσκου αέρα για την καύση, ο σχεδιασμός της καπνοδόχου πρέπει να εξασφαλίζει το επαρκές σχέδιο για τον σχετικό τύπο λέβητα, και πρέπει να συμμορφώνονται με τα ισχύοντα κριτήρια κατασκευής τα οποία αναφέρονται στο παρόν εγχειρίδιο και με τους υποχρεωτικούς κανονισμούς. Ο λέβητάς σας δεν πρέπει ποτέ να τοποθετείται σε ανοιχτούς χώρους ή μπαλκόνια, σε χώρους όπου βρίσκονται άνθρωποι, όπως κουζίνα, σαλόνι, μπάνιο, κρεβατοκάμαρα, σε χώρους όπου υπάρχουν εκρηκτικά και εύφλεκτα υλικά. Το λεβητοστάσιο πρέπει να διαθέτει οπές εξαερισμού μέσα-έξω για να εισέρχεται στο εσωτερικό καθαρός αέρας. Η μία οπή εξαερισμού πρέπει να είναι διαστάσεων το πολύ 40 cm κάτω από το επίπεδο της οροφής δωματίου, και η άλλη πρέπει να είναι το πολύ 50 cm πάνω από το επίπεδο του δαπέδου. Οι οπές εξαερισμού πρέπει πάντα να μένουν ανοικτές. Η επάνω οπή πρέπει να είναι τουλάχιστον 40 Χ 40 εκατοστά σε μέγεθος, η χαμηλότερη οπή τουλάχιστον 30 x 30 cm. Όλα τα υδραυλικά και ηλεκτρικά κυκλώματα πρέπει να ρυθμίζονται από εξουσιοδοτημένο προσωπικό, σύμφωνα με τους κανόνες που ορίζονται από τις νόμιμες οργανώσεις. Τα στερεά καύσιμα πρέπει να αποθηκεύονται με την τήρηση ελάχιστης απόστασης 1000 mm από το λέβητα. Σας συνιστούμε να διατηρείτε το στερεό καύσιμο σε άλλο δωμάτιο. Ο λέβητας πρέπει να εγκαθίσταται σε συγκεκριμένη βάση, κατασκευασμένη από πυρίμαχο υλικό. Τα ελάχιστα μεγέθη της βάσης αναφέρονται στον κάτωθι πίνακα: Τύπος λέβητα XYLON-F 4 XYLON-F 5 XYLON-F 6 XYLON-F 7 XYLON-F 8 Ύψος (mm) 50 Πλάτος (mm) 600 Μήκος

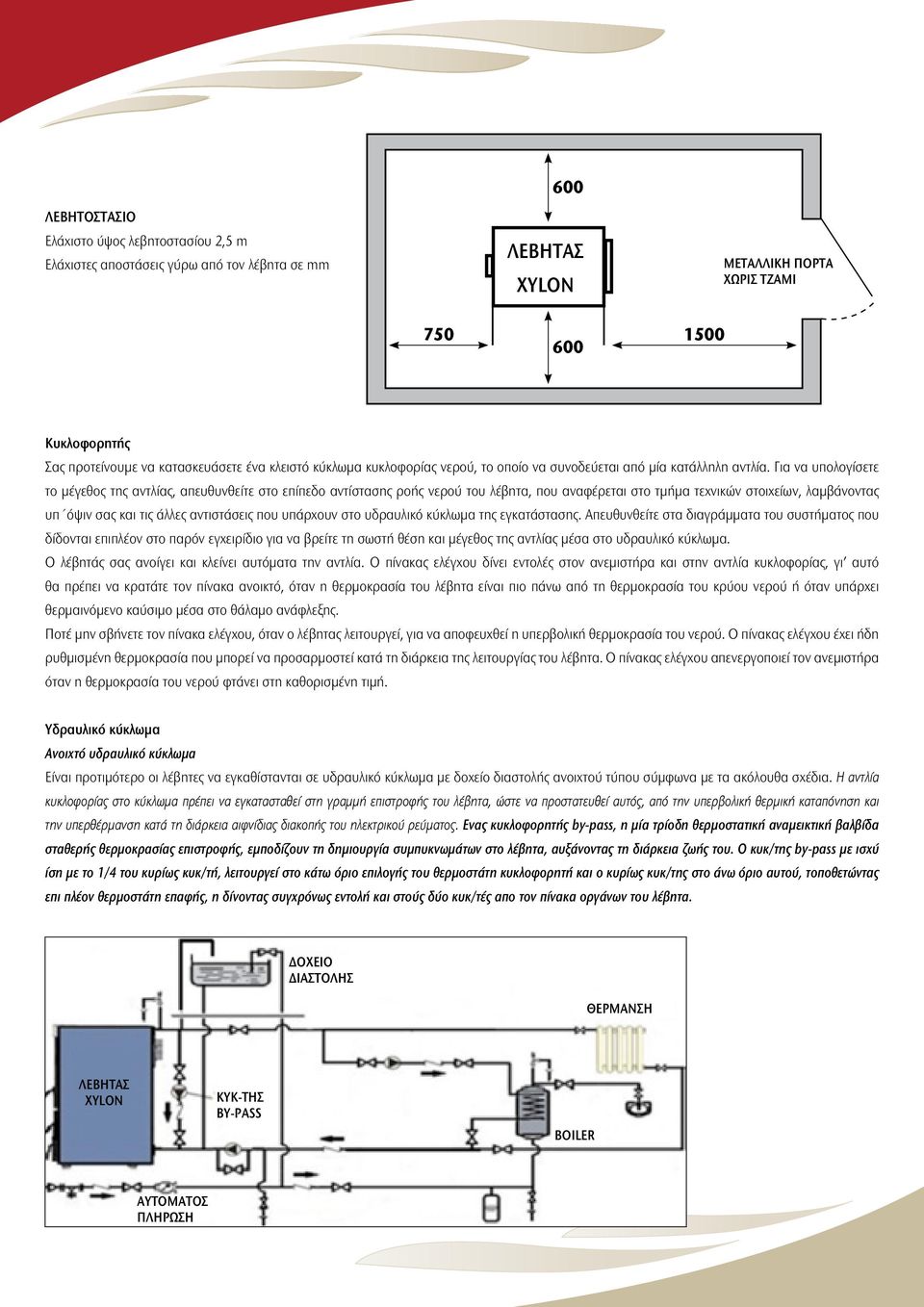

5 ΛΕΒΗΤΟΣΤΑΣΙΟ Ελάχιστο ύψος λεβητοστασίου 2,5 m Ελάχιστες αποστάσεις γύρω από τον λέβητα σε mm 600 ΛΕΒΗΤΑΣ XYLON METAΛΛΙΚΗ ΠΟΡΤΑ ΧΩΡΙΣ ΤΖΑΜΙ Κυκλοφορητής Σας προτείνουμε να κατασκευάσετε ένα κλειστό κύκλωμα κυκλοφορίας νερού, το οποίο να συνοδεύεται από μία κατάλληλη αντλία. Για να υπολογίσετε το μέγεθος της αντλίας, απευθυνθείτε στο επίπεδο αντίστασης ροής νερού του λέβητα, που αναφέρεται στο τμήμα τεχνικών στοιχείων, λαμβάνοντας υπ όψιν σας και τις άλλες αντιστάσεις που υπάρχουν στο υδραυλικό κύκλωμα της εγκατάστασης. Απευθυνθείτε στα διαγράμματα του συστήματος που δίδονται επιπλέον στο παρόν εγχειρίδιο για να βρείτε τη σωστή θέση και μέγεθος της αντλίας μέσα στο υδραυλικό κύκλωμα. Ο λέβητάς σας ανοίγει και κλείνει αυτόματα την αντλία. Ο πίνακας ελέγχου δίνει εντολές στον ανεμιστήρα και στην αντλία κυκλοφορίας, γι αυτό θα πρέπει να κρατάτε τον πίνακα ανοικτό, όταν η θερμοκρασία του λέβητα είναι πιο πάνω από τη θερμοκρασία του κρύου νερού ή όταν υπάρχει θερμαινόμενο καύσιμο μέσα στο θάλαμο ανάφλεξης. Ποτέ μην σβήνετε τον πίνακα ελέγχου, όταν ο λέβητας λειτουργεί, για να αποφευχθεί η υπερβολική θερμοκρασία του νερού. Ο πίνακας ελέγχου έχει ήδη ρυθμισμένη θερμοκρασία που μπορεί να προσαρμοστεί κατά τη διάρκεια της λειτουργίας του λέβητα. Ο πίνακας ελέγχου απενεργοποιεί τον ανεμιστήρα όταν η θερμοκρασία του νερού φτάνει στη καθορισμένη τιμή. Υδραυλικό κύκλωμα Ανοιχτό υδραυλικό κύκλωμα Είναι προτιμότερο οι λέβητες να εγκαθίστανται σε υδραυλικό κύκλωμα με δοχείο διαστολής ανοιχτού τύπου σύμφωνα με τα ακόλουθα σχέδια. Η αντλία κυκλοφορίας στο κύκλωμα πρέπει να εγκατασταθεί στη γραμμή επιστροφής του λέβητα, ώστε να προστατευθεί αυτός, από την υπερβολική θερμική καταπόνηση και την υπερθέρμανση κατά τη διάρκεια αιφνίδιας διακοπής του ηλεκτρικού ρεύματος. Ενας κυκλοφορητής by-pass, η μία τρίοδη θερμοστατική αναμεικτική βαλβίδα σταθερής θερμοκρασίας επιστροφής, εμποδίζουν τη δημιουργία συμπυκνωμάτων στο λέβητα, αυξάνοντας τη διάρκεια ζωής του. Ο κυκ/της by-pass με ισχύ ίση με το 1/4 του κυρίως κυκ/τή, λειτουργεί στο κάτω όριο επιλογής του θερμοστάτη κυκλοφορητή και ο κυρίως κυκ/της στο άνω όριο αυτού, τοποθετώντας επι πλέον θερμοστάτη επαφής, η δίνοντας συγχρόνως εντολή και στούς δύο κυκ/τές απο τον πίνακα οργάνων του λέβητα. ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΘΕΡΜΑΝΣΗ ΛΕΒΗΤΑΣ XYLON ΚΥΚ-ΤΗΣ BY-PASS BOILER ΑΥΤΟΜΑΤΟΣ ΠΛΗΡΩΣΗ

6 Το δοχείο διαστολής ανοιχτού τύπου πρέπει να εγκαθίσταται στο υψηλότερο επίπεδο ολόκληρου του υδραυλικού συστήματος. Δεν πρέπει να εγκαθιστάτε βάνες στις γραμμές ασφαλείας παροχής και επιστροφής μεταξύ του λέβητα και του δοχείου διαστολής. Γραμμές ασφαλείας πρέπει να συνδέονται στην είσοδο και έξοδο των γραμμών του λέβητα σε σημεία όσο το δυνατόν πιο κοντά στον λέβητα, χρησιμοποιώντας το συντομότερο δυνατό κάθετο δρόμο μεταξύ δοχείου διαστολής και λέβητα. Ένα υψόμετρο πρέπει να εγκατασταθεί στην γραμμή παροχής για να μπορούμε να παρακολουθούμε το επίπεδο πίεσης και να ελέγχουμε τυχόν διαρροή νερού απο το υδραυλικό κύκλωμα. Το υ ψόμετρο αγοράζεται ξεχωριστά, και πρέπει να εγκαθίσταται στο ίδιο επίπεδο με το στόμιο εξόδου του λέβητα. Μία γραμμή by-pass θα πρέπει να εγκατασταθεί μεταξύ της εισόδου και εξόδου των συνδέσεων της αντλίας κυκλοφορίας, προκειμένου να καταστεί δυνατή η μέγιστη φυσική παροχή του νερού, όταν η αντλία κυκλοφορίας είναι απενεργοποιημένη και υπάρχει ενεργό καύσιμο στο λέβητα και ιδιαίτερα κατά τις αιφνίδιες διακοπές του ηλεκτρικού ρεύματος, οι οποίες αποφεύγονται με τη χρήση τροφοδοτικού UPS, προστατεύοντας με αυτό τον τρόπο τον λέβητα απο υπερθέρμανση. Σας συνιστούμε να χρησιμοποιείτε το προαιρετικό εξάρτημα του εναλλάκτη θερμότητας μαζί με τον λέβητα, ακόμη και στην περίπτωση των ανοικτών συστημάτων, για την προστασία του λέβητα και του συνόλου του κυκλώματος θερμότητας από την υπερβολική συσσώρευση θερμότητας. Για την εγκατάσταση αυτού του εξαρτήματος, ανατρέξτε στην επόμενη ενότητα. Σχέδιο για το ανοιχτό δοχείο διαστολής Το δοχείο προστατεύει το υδραυλικό κύκλωμα από μεγάλες θερμοκρασίες, επιτρέποντας τη ροή μεγάλης ποσότητας νερού και προστατεύοντας την πίεση του νερού να μην υπερβαίνει την στατική πίεση. Το δοχείο μπορεί να εγκατασταθεί σε ορθογώνιο πρίσμα ή σε πρίσμα με κυλινδρικό σχήμα, μπορεί να εγκατασταθεί σε οριζόντια ή κάθετη θέση μέσα στο σύστημα. Οι γραμμές ασφαλείας μεταξύ του λέβητα και του δοχείου διαστολής πρέπει να εγκαθίστανται με ανοδική αυξανόμενη κλίση προς αυτό. Το μέγεθος του δοχείου διαστολής μπορεί εύκολα να υπολογισθεί, λαμβάνοντας υπ όψιν τη συνολική ποσότητα νερού που περιέχεται σε όλο το σύστημα. Εάν η συνολική ποσότητα νερού στο σύστημα είναι Vs; τότε ο συνολικός όγκος της δεξαμενής διαστολής θα πρέπει να είναι: Vg = 8.Vs/100 (σε λίτρα) Πιο πρακτικά, χρησιμοποιώντας την ισχύ θερμότητας του λέβητα (Qk) σε kw, ο όγκος της δεξαμενής διαστολής μπορεί να υπολογιστεί ως Vg = 2,15 Qk (σε λίτρα).

7 ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ SV ΛΕΒΗΤΑΣ XYLON SR SV: Γραμμή παροχής SR: Γραμμή επιστροφής Υπολογίζοντας τις γραμμές ασφαλείας μεταξύ του λέβητα και του ανοιχτού δοχείου διαστολής Μέγεθος της γραμμής ασφαλείας για παροχή d SV = 15+1,5. Ω k (mm) Για λέβητα έως 80 Mcal/h D= 1 Μέγεθος της γραμμής ασφαλείας για επιστροφή d SR = 15 + Ω k (mm) Για λέβητα έως 80 Mcal/h D= 3/4 όπου Qk είναι η ισχύς του λέβητα σε kw. Κλειστό υδραυλικό κύκλωμα BΑΛΒΙΔΑ ΑΣΦΑΛΕΙΑΣ ΠΙΕΣΗΣ ΚΑΙ ΘΕΡΜΟΚΡΑΣΙΑΣ ΔΙΟΔΟΣ ΒΑΛΒΙΔΑ ΑΣΦΑΛΕΙΑΣ ΕΙΣΟΔΟΣ ΚΡΥΟΥ ΝΕΡΟΥ ΥΔΡΕΥΣΗΣ ΥΨΟΜΕΤΡΟ ΑΝΤΕΠΙΣΤΟΦΗ ΚΥΚΛΟΦΟΡΗΤΗΣ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ XYLON ΧΑΛΚΙΝΟΣ ΕΝΑΛΛΑΚΤΗΣ ΠΡΟΣ ΑΠΟΧΕΤΕΥΣΗ ΕΙΣΟΔΟΣ ΚΡΥΟΥ ΝΕΡΟΥ ΥΔΡΕΥΣΗΣ ΑΥΤΟΜΑΤΟΣ ΠΛΗΡΩΣΗΣ Ο λέβητας μπορεί να εγκατασταθεί σε ένα κλειστό σύστημα θερμότητας, το πιο πάνω σχέδιο δείχνει τη θέση του εναλλάκτη θερμότητας ασφαλείας, ο οποίος δίδεται ως ξεχωριστό ανταλλακτικό. Η μη χρήση αυτού λήγει αυτόματα την εγγύηση του ξυλολέβητα. Ο εναλλάκτης θερμότητας ασφαλείας περιλαμβάνει τα κάτωθι εξαρτήματα: 1. Τον εναλλάκτη θερμότητας ασφαλείας (χάλκινη σερπαντίνα ενιαία με το στόμιο στελέχους σωλήνα) 2. Βαλβίδα ασφαλείας 3. Βοηθητικά εξαρτήματα Για να εγκαταστήσετε το σύστημα εναλλάκτη θερμότητας ασφαλείας : Οι βαλβίδες των συνδέσεων του εναλλάκτη θερμότητας ασφαλείας πρέπει να είναι πάντοτε ανοικτές.

8 Ο λέβητας μπορεί να χρησιμοποιηθεί μόνο με το πρωτότυπο εξάρτημα εναλλάκτη θερμότητας ασφαλείας, το οποίο ελέγχεται και εγκρίνεται για κάθε μοντέλο λέβητα ξεχωριστά. Κλειστό δοχείο διαστολής Στο κλειστό δοχείο διαστολής πριν την εγκατάσταση του, πρέπει να επικρατεί πίεση τόση, όσο είναι το στατικό ύψος της εγκατάστασης. Η πίεση αυτή ελέγχεται από την βαλβίδα του με ένα κοινό αερόμετρο. Το κλειστό δοχείο παραδίδεται από το εργοστάσιο με εσωτερική πίεση αζώτου 1,5 Bar και σε περίπτωση που το στατικό ύψος είναι διάφορο των 15 μέτρων, προσθέτουμε ή αφαιρούμε αέρα από την βαλβίδα του δοχείου. Εξαίρεση γίνεται στην περίπτωση που το στατικό ύψος είναι μικρότερο από 8 μέτρα, όποτε ανεξάρτητα από το ύψος ρυθμίζουμε αρχική πίεση 0,8 Bar. Στην περίπτωση που το δοχείο τοποθετείται στην ταράτσα, ρυθμίζουμε αρχική πίεση 0,5 Bar. Για μεγαλύτερη ακρίβεια καλό είναι να ρυθμίσουμε την πίεση του δοχείου σε ένα βενζινάδικο Αυτόματος πλήρωσης Ο αυτόματος πληρώσεως θα ρυθμιστεί σύμφωνα με τις οδηγίες του προμηθευτή του. Η πίεση που πρέπει να επικρατεί στο δίκτυο, να είναι 2 έως 3 μέτρα (0,2 έως 0,3Bar) μεγαλύτερη από το στατικό ύψος της εγκατάστασης δηλαδή την υψομετρική διαφορά μεταξύ του δοχείου διαστολής και του υψηλότερου σημείου της εγκατάστασης. Καλό θα είναι επειδή η πίεση του δικτύου αυξάνεται κατά την νύχτα, να ελέγξουμε το πρωί της επόμενης μέρας, την πίεση στο μανόμετρο του αυτομάτου πλήρωσης. Σύνδεση καπνοδόχου Ο λέβητας πρέπει να συνδέεται με μία ατομική καπνοδόχο, η οποία θα είναι κατασκευασμένη σύμφωνα με τις διαστάσεις που απαιτούνται. Το κανάλι καυσαερίων μεταξύ του λέβητα και της καπνοδόχου πρέπει να μονώνεται με πετροβάμβακα. Το κανάλι καυσαερίων προς την καπνοδόχο και η καπνοδόχος πρέπει να είναι κατασκευασμένα από ατσάλι ή από ισοδύναμο υλικό, που μπορεί να χρησιμοποιηθεί σε θερμοκρασίες γύρω στους 400 o C. Όλες οι συνδέσεις στο σύστημα καυσαερίων, πρέπει να είναι σφραγισμένες, για να εκτελούν μια καλή και αποτελεσματική καύση. Το κανάλι καυσαερίων πρέπει να συνδεθεί με την καπνοδόχο, με το συντομότερο δυνατό τρόπο και σύμφωνα με τις διαστάσεις που δίνονται στο ακόλουθο σχήμα. Οι οριζόντιες συνδέσεις και εξοπλισμοί που αυξάνουν την απώλεια πίεσης, όπως οι γωνίες, πρέπει να αποφεύγονται. min 1m min 5m max 1,3m

9 Ένας κάθετος, μονός χαλύβδινος σωλήνας δεν πρέπει να χρησιμοποιείται ως καπνοδόχος. Η καλύτερη (και πιο ακριβή) καπνοδόχος είναι η ανοξείδωτη διπλών τοιχωμάτων, με ενδιάμεσο άκαυστο θερμομονωτικό υλικό, για χαμηλό θόρυβο προς το περιβάλλον, χαμηλή αντίσταση ροής και για να μην προλαβαίνουν τα καυσαέρια κατά την διαδρομή τους να κρυώσουν και να αποβάλλουν το νερό που περιέχουν. Στη βάση της καπνοδόχου να υπάρχει θυρίδα καθαρισμού, η οποία να κλείνει ερμητικά για αποφυγή οποιασδήποτε διαρροής και από μπροστά της να υπάρχει ελεύθερος χώρος τουλάχιστον 1m 2 Η καπνοδόχος πρέπει να εξέχει 1m ψηλότερα από την στέγη και από οποιαδήποτε ακμή κτιρίου που βρίσκεται σε ακτίνα 3m από αυτή. Επίσης δεν επιτρέπεται να καταλήγει σε σημείο που βρίσκεται, σε οριζόντια απόσταση μικρότερη των 10m από οποιοδήποτε άνοιγμα [πόρτα η παράθυρο] γειτονικού κτιρίου. Όταν δεν μπορεί να τηρηθεί η παραπάνω απόσταση, τότε μπορεί να υπερυψωθεί τουλάχιστον κατά 2m από το υψηλότερο σημείο ενόχλησης,πάντα βέβαια με τη σύμφωνη γνώμη της πολεοδομίας. Το μήκος του σωλήνα καυσαερίων μεταξύ του λέβητα και της καπνοδόχου δεν πρέπει να υπερβαίνει το 1/4 του ύψους της καπνοδόχου. Οι συνδέσεις του καπναγωγού με τον λέβητα και την καπνοδόχο να είναι απόλυτα στεγανές, ώστε να μην εισχωρεί κρύος αέρας και υγροποιεί τα καυσαέρια. Το μέγεθος του σωλήνα καυσαερίων και της καπνοδόχου δεν πρέπει να είναι μικρότερο από το μέγεθος της σύνδεσης εξόδου της καπνοδόχου του λέβητα. Ελεγχος της καπνοδόχου και καθαρισμός αυτής, εαν αυτό απαιτείτε, πρέπει να γίνεται μία φορά το χρόνο. Για το συνολικό ύψος και την ελάχιστη εσωτερική διάμετρο της καπνοδόχου, οι πίνακες που ακολουθούν αναφέρονται σε σχέση με την ισχύ εξόδου του λέβητα. Boiler output (kw) mm 200mm 180mm 160mm Έξοδος Λέβητα 20 kw 30 kw 40 kw 50 kw 60 kw Μέγεθος Αγωγού D Ελάχιστο Ύψος 150 mm 8 m 180 mm 7 m 200 mm 6 m 230 mm 5 m 150 mm 10 m 180 mm 8 m 200 mm 7 m 230 mm 6 m 150 mm 11 m 180 mm 9 m 200 mm 8 m 230 mm 7 m 180 mm 10 m 200 mm 9 m 230 mm 8 m 250 mm 7 m 180 mm 11 m 200 mm 10 m 230 mm 9 m 250 mm 8 m Height of chimney (m)

10 Ακολουθήστε τις κάτωθι εικόνες για να ολοκληρώσετε την συναρμολόγηση των ανταλλακτικών του λέβητα

11 Προσοχή-περάστε μέσα απο το πλαινό αριστερό κάλυμμα του λέβητα, τη ράβδο ρύθμισης του ντάμπερ της καπνοδόχου, όπως φαίνεται στα σχέδια με αριθμούς 71, 58, 69, 70 τραβώντας την πρός τα έξω ανοίγει το ντάμπερ.

12 Τελικά, τοποθετήστε τον ανεμιστήρα πάνω στον αντάπτορα του, χρησιμοποώντας τέσσερα παξιμάδια τύπου Μ6, όπως φαίνεται στην εικόνα για να στερεωθεί. Τοποθετήστε μονωτικό υλικό μεταξύ του ανεμιστήρα και του αντάπτορα για να αποφύγετε τυχόν διαφυγή αέρος,αφού τρυπήσετε αυτό σύμφωνα με τις διαστάσεις της οπής του αντάπτορα.

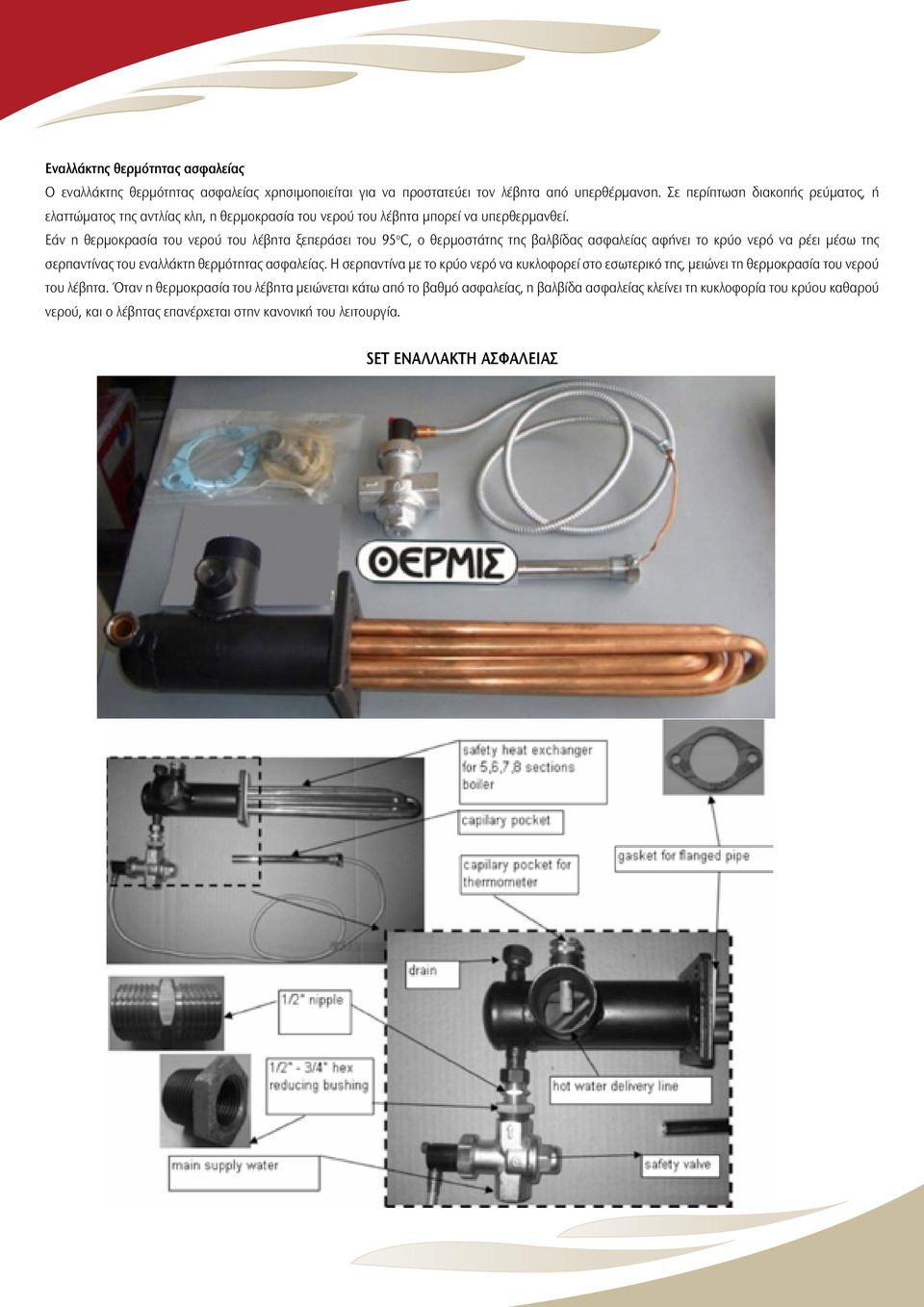

13 Εναλλάκτης θερμότητας ασφαλείας Ο εναλλάκτης θερμότητας ασφαλείας χρησιμοποιείται για να προστατεύει τον λέβητα από υπερθέρμανση. Σε περίπτωση διακοπής ρεύματος, ή ελαττώματος της αντλίας κλπ, η θερμοκρασία του νερού του λέβητα μπορεί να υπερθερμανθεί. Εάν η θερμοκρασία του νερού του λέβητα ξεπεράσει του 95 ο C, ο θερμοστάτης της βαλβίδας ασφαλείας αφήνει το κρύο νερό να ρέει μέσω της σερπαντίνας του εναλλάκτη θερμότητας ασφαλείας. Η σερπαντίνα με το κρύο νερό να κυκλοφορεί στο εσωτερικό της, μειώνει τη θερμοκρασία του νερού του λέβητα. Όταν η θερμοκρασία του λέβητα μειώνεται κάτω από το βαθμό ασφαλείας, η βαλβίδα ασφαλείας κλείνει τη κυκλοφορία του κρύου καθαρού νερού, και ο λέβητας επανέρχεται στην κανονική του λειτουργία. SET ΕΝΑΛΛΑΚΤΗ ΑΣΦΑΛΕΙΑΣ

14 Για να εγκαταστήσετε το σύστημα εναλλάκτη θερμότητας ασφαλείας : 1. Αφαιρέστε τον υπάρχοντα σωληνομαστό με φλάντζα απο το στόμιο εξόδου του λέβητα. 2. Τοποθετήστε τον εναλλάκτη θερμότητας ασφαλείας στην εισαγωγή που ευρίσκεται στο άνω οπίσθιο τμήμα του λέβητα με τέσσερις βίδες τύπου Μ10Χ25. Χρησιμοποιήστε τη φλάντζα περμανίτη που προμηθεύεται μαζί με τον εναλλάκτη θερμότητας ασφαλείας για αποφυγή διαρροής του νερού. 3. Συνδέστε τη γραμμή παροχής ζεστού νερού στην επάνω θύρα του φαντζοειδούς σωλήνα του εναλλάκτη θερμότητας ασφαλείας. 4. Τοποθετήστε την δίοδη βαλβίδα ασφαλείας στον εναλλάκτη θερμότητας ασφαλείας με τη βοήθεια ενός νίπελ 1/2 και εξάγωνης συστολής Αμερικης ½ - 3/4 σωλήνα. Μετά εφαρμόστε τη βαλβίδα στην κύρια γραμμή παροχής νερού. Βεβαιωθείτε ότι η κατεύθυνση της βαλβίδας ασφαλείας είναι σωστή. Πάνω στην βαλβίδα υπάρχει ένα βέλος, το οποίο δηλώνει την κατεύθυνση της κύριας παροχής νερού. 5. Εισάγετε το αισθητήριο από την προέκταση του θερμοστάτη της βαλβίδας ασφαλείας μέσα στην υποδοχή στο επάνω μπροστινό τμήμα του λέβητα.

15 5. Ξεβιδώστε το κυάθιο του θερμομέτρου του λέβητα από το μπροστινό τμήμα, και εισάγετε αυτό μέσα στην υποδοχή του φλαντζοειδούς σωλήνα του εναλλάκτη θερμότητας ασφαλείας. 6. Συνδέστε με την αποχέτευση το στόμιο εξόδου του ζεστού νερού του εναλλάκτη θερμότητας ασφαλείας.

16 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ Χαρακτηριστικά του Ψηφιακού Πίνακα Ελέγχου Απο τον πίνακα φεύγουν τα εξής 4 καλώδια Έλεγχος θερμοκρασίας νερού α) πρός ασφαλοδιακόπτη (παροχή ρεύματος) Ρυθμιζόμενη θερμοκρασία λειτουργίας β) πρός ανεμιστήρα (FAN) Έξυπνη λειτουργία ελέγχου φυσητήρα γ) πρός κυκλοφορητή (POMPA) Προειδοποίηση υπερθέρμανσης δ) πρός το κυάθιο του λέβητα (αισθητήριο) Αυτόματο κλείσιμο του λέβητα Όλες οι ρυθμίσεις αποθηκεύονται σε περίπτωση διακοπής του ηλεκτρικού ρεύματος Η αντλία ΚΛΕΙΝΕΙ (OFF) όταν η θερμοκρασια του λέβητα είναι κάτω από τους 40 ο C Προστασία ασφαλείας Συνιστώμενη τάση V, περίοδοι 50 Ηz, ένταση 4 Ampere. L : PHASE (Καφέ) Ν : NEUTRAL (Μπλε) Ε : EARTH (Κίτρινο-Πράσινο) Σημείωση: Mην αλλάζετε τις καλωδιακές συνδέσεις Phase και Neutral. 1 Κουμπί γενικού διακόπτη on-off 2 Μ Κουμπί Μενού 3 Κουμπί Ρύθμισης Φυσητήρα 4 Κουμπιά Αύξησης-Μείωσης 5 Ενδειξη θερμοκρασίας επιλογής του νερού του λέβητα. Στην θέση OFF η ένδειξη είναι 6 Φωτεινές ενδείξεις Η ταχύτητα του φυσητήρα μπορεί να αλλάξει με το άγγιγμα του κουμπιού 3. Όταν ανοίγετε τον πίνακα ελέγχου με το κουμπί 1, ο φυσητήρας λειτουργεί στην ένδειξη Auto. Πατώντας το κουμπί ρύθμισης φυσητήρα 3, η ένδειξη λειτουργίας θα αλλάξει ως ακολούθως : Au Au Au: Αυτόματη λειτουργία 0: Ο φυσητήρας είναι κλειστός 1: Ο φυσητήρας λειτουργεί στο επίπεδο 1 2: Ο φυσητήρας λειτουργεί στο επίπεδο 2 3: Ο φυσητήρας λειτουργεί στο επιπεδο 3 Τρόποι χειροκίνητης λειτουργίας του ανεμιστήρα 4: Ο φυσητήρας λετουργεί στο επίπεδο 4 5: Ο φυσητήρας λειτουργεί στο επίπεδο 5 Στόν πίνακα μπορεί να παρεμβληθεί εν σειρά θερμοστάτης χώρου διακόπτοντας τη φάση του ανεμιστήρα (FAN).

17 Φωτεινές ενδείξεις: 1. Ένδειξη αναμονής 2. Αυτόματη λειτουργία φυσητήρα 3. Λειτουργία χειροκίνητης λειτουργίας φυσητήρα 4. Λειτουργία κυκλοφορητή Κατά την φυσιολογική λειτουργία, η φωτεινή ένδειξη δείχνει τη θερμοκρασία του λέβητα. Μπορείτε να δείτε τη ρύθμιση του βαθμού θερμοκρασίας του λέβητα πατώντας του κουμπί Μ. Κατά τη διάρκεια ρύθμισης του βαθμού θερμοκρασίας υπάρχει ένδειξη που αναβοσβήνει. Για να αλλάξετε το βαθμό, χρησιμοποιείστε τα κουμπιά ή. Ο βαθμός θερμοκρασίας του λέβητα μπορεί να ρυθμιστεί μεταξύ των ο C με βήμα του 1 ο C. Η εργοστασιακή ρύθμιση είναι 60 ο C. Λειτουργία του Πίνακα Ελέγχου Ανοίγοντας/Κλείνοντας τον πίνακα ελέγχου Ο πίνακας ελέγχου μπορεί να ανοίξει ή να κλείσει πατώντας το κουμπί 1 Ρυθμίζοντας την ταχύτητα του φυσητήρα. Ο φυσητήρας ξεκινά με την λειτουργία Αυτόματο όταν ο πίνακας ελέγχου ανοίγει με το κουμπί ΟΝ/OFF. Εάν θέλετε να αλλάξετε την ταχύτητα του φυσητήρα, χρησιμοποιήστε το κουμπί 3 για να αλλάξετε τον τρόπο λειτουργίας του φυσητήρα. Πατώντας το κουμπί, ο τρόπος λειτουργίας του φυσητήρα αλλάζει αντίστοιχα : Au Au. Τρόπος Αυτόματης Λειτουργίας του Φυσητήρα Στον αυτόματο τρόπο λειτουργίας, η ταχύτητα του φυσητήρα ελέγχεται ανάλογα με τη διαφορά θερμοκρασίας μεταξύ της ρύθμισης θερμοκρασίας και την υπάρχουσας ήδη θερμοκρασίας του λέβητα. Όταν η υπάρχουσα θερμοκρασία του λέβητα φτάσει τη ρυθμισμένη θερμοκρασία, η ταχύτητα του φυσητήρα μειώνεται σταδιακά. Εάν η διαφορά θερμοκρασίας είναι μικρότερη των 10 ο C, ο φυσητήρας θα γυρίσει στο ελάχιστο επίπεδο. Η αυτόματη λειτουργία διατηρεί σταθερή τη θερμοκρασία του λέβητα και εμποδίζει την υπερθέρμανση. Ο ανεμιστήρας διαθέτει ντάμπερ το οποίο κλείνει με την βαρύτητα όταν αυτός δεν λειτουργεί, εμποδίζοντας τα καυσαέρια να εξέλθουν έξω από τον λέβητα. Αυτόματος Φυσητήρας. Λειτουργία κλεισίματος Εάν η θερμοκρασία του λέβητα πέσει κάτω από τους 40 ο C μετά από την πρώτη λειτουργία της αντλίας, ο πίνακας ελέγχου περιμένει έως ότου αυξήσει τη θερμοκρασία του λέβητα σε συγκεκριμένο χρόνο. Εάν η θερμοκρασία του λέβητα δεν αυξηθεί μέσα σε 45 λεπτά, ο πίνακας ελέγχου κλείνει τον φυσητήρα. Για να επανεκκινήσετε τον λέβητα, επαναρυθμείστε τον πίνακα ελέγχου με το κουμπί On/Off.

18 Έλεγχοι πριν την ανάφλεξη Πριν από την πρώτη λειτουργία του λέβητα μετά την εγκατάστασή του, το υδραυλικό κύκλωμα πρέπει να είναι έτοιμο για λειτουργία. Για να γεμίσετε ένα άδειο κύκλωμα με νερό της παροχής ύδρευσης, πρέπει όλες οι βαλβίδες και τα εξαρτήματα των γραμμών, να είναι ανοιχτά και να ελέγχονται για τυχόν διαρροή. Το γέμισμα σταματά, όταν παρατηρείται νερό στο ανώτερο σημείο του υδραυλικού κυκλώματος. Κλείνοντας τη βάνα παροχής σε αυτή τη γραμμή η υδραυλική πίεση αναφέρεται στην οθόνη του υψόμετρου. Αυτό σημαίνει ότι οι λειτουργίες ξαναγεμίσματος κατά τη διάρκεια θέρμανσης γίνονται πιο εύκολες, προμηθεύοντας το σύστημα με καθαρό νερό έως ότου η υδραυλική πίεση στην οθόνη φτάσει την προαναφερόμενη αξία. Πριν από κάθε ανάφλεξη βεβαιωθείτε ότι: - Ο λέβητας και το κύκλωμα είναι γεμάτα με νερό, και ότι η υδραυλική πίεση βρίσκεται στον απαιτούμενο βαθμό. - Όλες οι βαλβίδες της γραμμής (εκτός από τις γραμμές by-pass και τη γραμμή έναρξης) είναι ανοιχτές. - Υπάρχει αρκετός ελκυσμός στην καπνοδόχο. Για να γεμίσετε ένα κλειστό κύκλωμα, τροφοδοτήστε με καθαρό νερό από την κύρια γραμμή παροχής, χρησιμοποιώντας είτε τον σύνδεσμο της κάνουλας γεμίσματος/στραγγίσματος που βρίσκεται πάνω στο οπίσθιο τμήμα του λέβητα, είτε την γραμμή τροφοδοσίας που βρίσκεται στο κύκλωμα. Για να βγάλετε τον αέρα που βρίσκεται στο σύστημα, χρησιμοποιήστε τις βαλβίδες εξαερισμού του υδραυλικού κυκλώματος πάνω στα σώματα καλοριφέρ. Ανάφλεξη Τοποθετήστε το προσάναμμα, τσαλακωμένες εφημερίδες (3 η 4 φύλλα τυλιγμένα σε μορφή μπάλας) στη σχάρα του λέβητα. Τοποθετήστε μικρή ποσότητα προσανάμματος πάνω από το χαρτί. Όσο πιο στεγνό προσάναμμα έχετε τόσο πιο εύκολα θα ανάψει και η φωτιά. Τοποθετήστε σταυροειδώς το προσάναμμα έτσι ώστε να υπάρχει αρκετός χώρος αέρα ανάμεσα σε κάθε κομμάτι. Το ξύλα που δεν αφήνουν ελεύθερο χώρο ανάμεσά τους δεν θα καούν όπως πρέπει. Τοποθετήστε ένα μεγαλύτερο κομμάτι ξύλου πάνω από το προσάναμμα, και συνεχίστε να τοποθετείτε όλο και πιο μεγαλύτερα κομμάτια έως την κορυφή έως ότου το καύσιμο υπερβεί το 1/3 του επιπέδου του θαλάμου γεμίσματος. Βεβαιωθείτε ότι οι ρυθμιστές ελκυσμού της καπνοδόχου είναι ανοιχτοί. Μετά ανάψτε την εφημερίδα που βρίσκεται χαμηλά. Η ρύθμιση της επιθυμητής θερμοκρασίας γίνεται με τον πίνακα ελέγχου. Ο επιθυμητός αέρας ανάφλεξης παρέχεται με τον ανεμιστήρα να λειτουργεί χειροκίνητα κατά προτίμηση στην ταχύτητα (1). Η φωτιά θα πρέπει να φτάσει στα επιθυμητά επίπεδα για περίπου 15 λεπτά, μετά ο θάλαμος γεμίσματος μπορεί να φορτωθεί ολοκληρωτικά αλλά ελέγξτε πρώτα εάν τα προσανάμματα δεν έχουν σβήσει. Όταν ο λέβητας φτάσει στην επιθυμητή λειτουργία επιλέξτε την αυτόματη λειτουργία από τον πίνακα ελέγχου. Κρατάτε τη φωτιά αναμμένη διατηρώντας την «φλόγα» της. Η φωτιά που έχει καπνό είναι κρύα και ανεπαρκής προκαλώντας μόλυνση στο περιβάλλον και πίσσα στην καπνοδόχο. Όταν ο λέβητας φτάσει κατά 10 ο c πρίν την προεπιλεγμένη θερμοκρασία, αυτομάτως ο ανεμιστήρας πηγαίνει από την θέση auto στην ταχύτητα (1).

19 Χειροκίνητη λειτουργία Όταν ο λεβητας φτάσει στο επιθυμητό επίπεδο ανάφλεξης και η καπνοδόχος αρχίζει να ζεσταίνεται, τότε ο ελκυσμός στην καπνοδόχο θα αυξηθεί. Εάν οι καταστάσεις στον χώρο του λέβητα και της καπνοδόχου είναι οι κατάλληλες για τη λειτουργία του λέβητα χωρίς τον ανεμιστήρα, τότε απενεργοποιείται. Για να λειτουργήσετε τον λέβητα χωρίς ανεμιστήρα ρυθμίστε το άνοιγμα με την κεφαλή βυθισμένου κοχλία τύπου Μ6Χ30 όπως φαίνεται στις εικόνες. Παρατείνει την περίοδο ανάφλεξης σε σύγκριση με την λειτουργία του ανεμιστήρα. Ένδειξη αναμονής Μπορείτε να επιβραδύνετε την ανάφλεξη : Α. Μειώνοντας τη ρύθμιση της θερμοκρασίας στον πίνακα ελέγχου Β. Επιλέγοντας τη χειροκίνητη λειτουργία και το πρώτο επίπεδο του ανεμιστήρα Γ. Κλείνοντας το ντάμπερ του καπναγωγού. Ο πίνακας ελέγχου ανοίγει και κλείνει αυτόματα την αντλία. Γι αυτό το λόγο θα πρέπει να κρατάτε τον πίνακα ελέγχου ανοιχτό, όταν η θερμοκρασία του λέβητα υπερβαίνει τη θερμοκρασία του κρύου νερού ή όταν υπάρχει αναφλέγον καύσιμο μέσα στον θάλαμο ανάφλεξης. Ποτέ μην κλείνετε τον πίνακα ελέγχου εκτός εάν η φωτιά έχει σβήσει εντελώς. Ποτέ μην αφήνετε τη θερμοκρασία νερού του λέβητα να φτάνει σε υψηλούς βαθμούς αφήνοντας ταυτόχρονα και την αντλία κλειστή. Σε αυτή την περίπτωση, η στιγμιαία παροχή κρύου νερού στον πολύ ζεστό λέβητα μπορεί να προκαλέσει ρωγμές στο σώμα του λέβητα εξαιτίας της υψηλής θερμικής ενέργειας. Φορτώνοντας τον λέβητα Ο λέβητας είναι ένας πλήρης οριζόντιος λέβητας τριών διαδρομών. Υπάρχει μία ατσάλινη θήκη απορριμμάτων στο μπροστινό τμήμα του λέβητα που εμποδίζει τον λέβητα να γεμίσει καπνό όταν η επάνω θύρα είναι ανοιχτή. Αποτρέπει επίσης την υπερθέρμανση της επάνω θύρας. Μπορείτε να ανασηκώσετε τη θήκη απορριμμάτων κατά τη διάρκεια φόρτωσης νέου καυσίμου, αλλά πάντοτε να την τοποθετείτε στη σωστή θέση για να επιτυγχάνετε ικανοποιητική ανάφλεξη.
