Οδηγίες λειτουργίας. Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, Spiroplan W. Έκδοση 05/ / EL

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Οδηγίες λειτουργίας. Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, Spiroplan W. Έκδοση 05/2008 11630418 / EL"

Transcript

1 Τεχνολογία μετάδοσης κίνησης \ Αυτοματισμοί μετάδοσης κίνησης \ Ενσωμάτωση συστήματος \ Υπηρεσίες Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, Spiroplan W Έκδοση 05/ / EL Οδηγίες λειτουργίας

2 SEW-EURODRIVE Driving the world

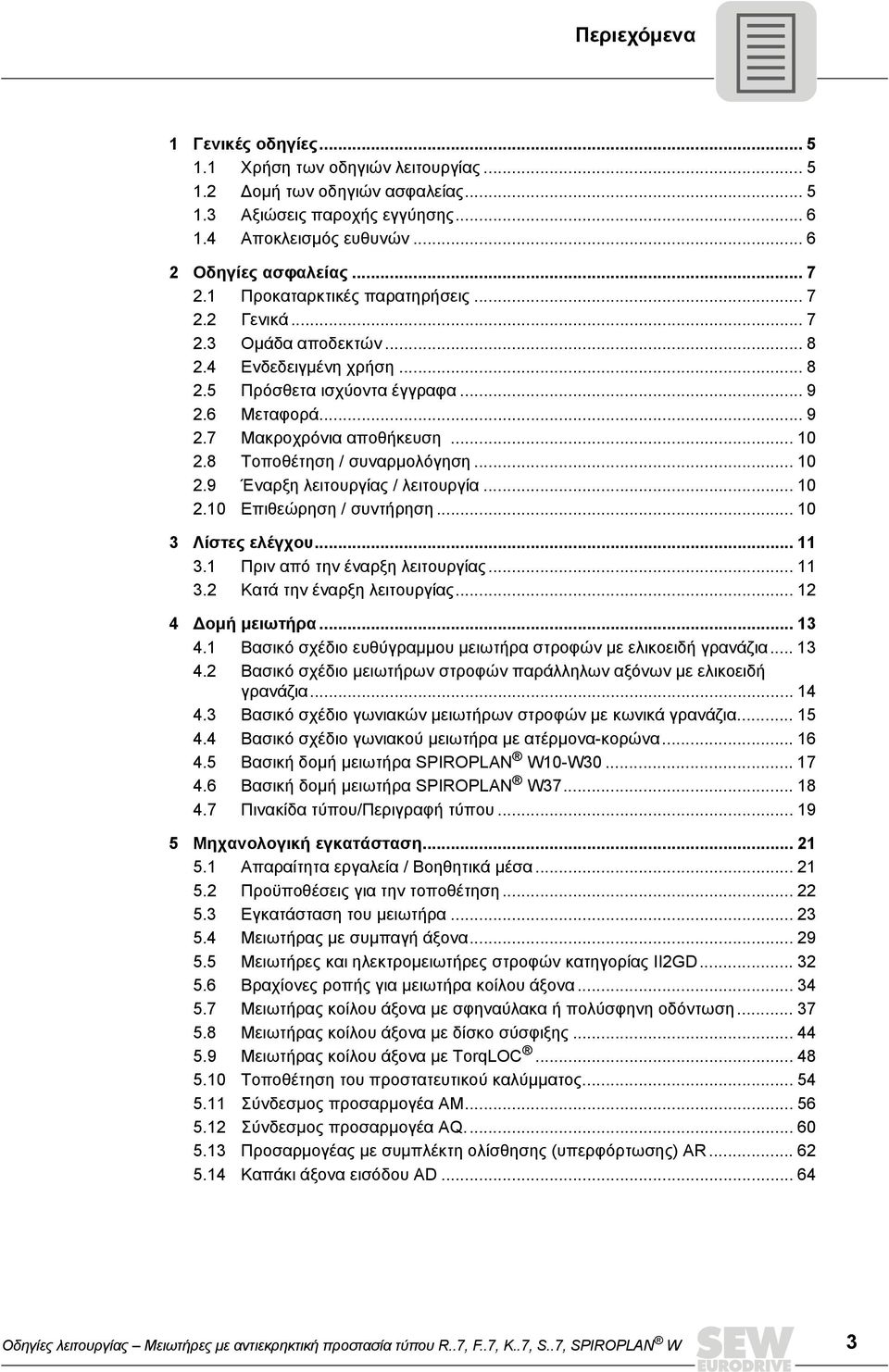

3 Περιεχόμενα 1 Γενικές οδηγίες Χρήση των οδηγιών λειτουργίας Δομή των οδηγιών ασφαλείας Αξιώσεις παροχής εγγύησης Αποκλεισμός ευθυνών Οδηγίες ασφαλείας Προκαταρκτικές παρατηρήσεις Γενικά Ομάδα αποδεκτών Ενδεδειγμένη χρήση Πρόσθετα ισχύοντα έγγραφα Μεταφορά Μακροχρόνια αποθήκευση Τοποθέτηση / συναρμολόγηση Έναρξη λειτουργίας / λειτουργία Επιθεώρηση / συντήρηση Λίστες ελέγχου Πριν από την έναρξη λειτουργίας Κατά την έναρξη λειτουργίας Δομή μειωτήρα Βασικό σχέδιο ευθύγραμμου μειωτήρα στροφών με ελικοειδή γρανάζια Βασικό σχέδιο μειωτήρων στροφών παράλληλων αξόνων με ελικοειδή γρανάζια Βασικό σχέδιο γωνιακών μειωτήρων στροφών με κωνικά γρανάζια Βασικό σχέδιο γωνιακού μειωτήρα με ατέρμονα-κορώνα Βασική δομή μειωτήρα SPIROPLAN W10-W Βασική δομή μειωτήρα SPIROPLAN W Πινακίδα τύπου/περιγραφή τύπου Μηχανολογική εγκατάσταση Απαραίτητα εργαλεία / Βοηθητικά μέσα Προϋποθέσεις για την τοποθέτηση Εγκατάσταση του μειωτήρα Μειωτήρας με συμπαγή άξονα Μειωτήρες και ηλεκτρομειωτήρες στροφών κατηγορίας II2GD Βραχίονες ροπής για μειωτήρα κοίλου άξονα Μειωτήρας κοίλου άξονα με σφηναύλακα ή πολύσφηνη οδόντωση Μειωτήρας κοίλου άξονα με δίσκο σύσφιξης Μειωτήρας κοίλου άξονα με TorqLOC Τοποθέτηση του προστατευτικού καλύμματος Σύνδεσμος προσαρμογέα ΑΜ Σύνδεσμος προσαρμογέα AQ Προσαρμογέας με συμπλέκτη ολίσθησης (υπερφόρτωσης) AR Καπάκι άξονα εισόδου AD Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 3

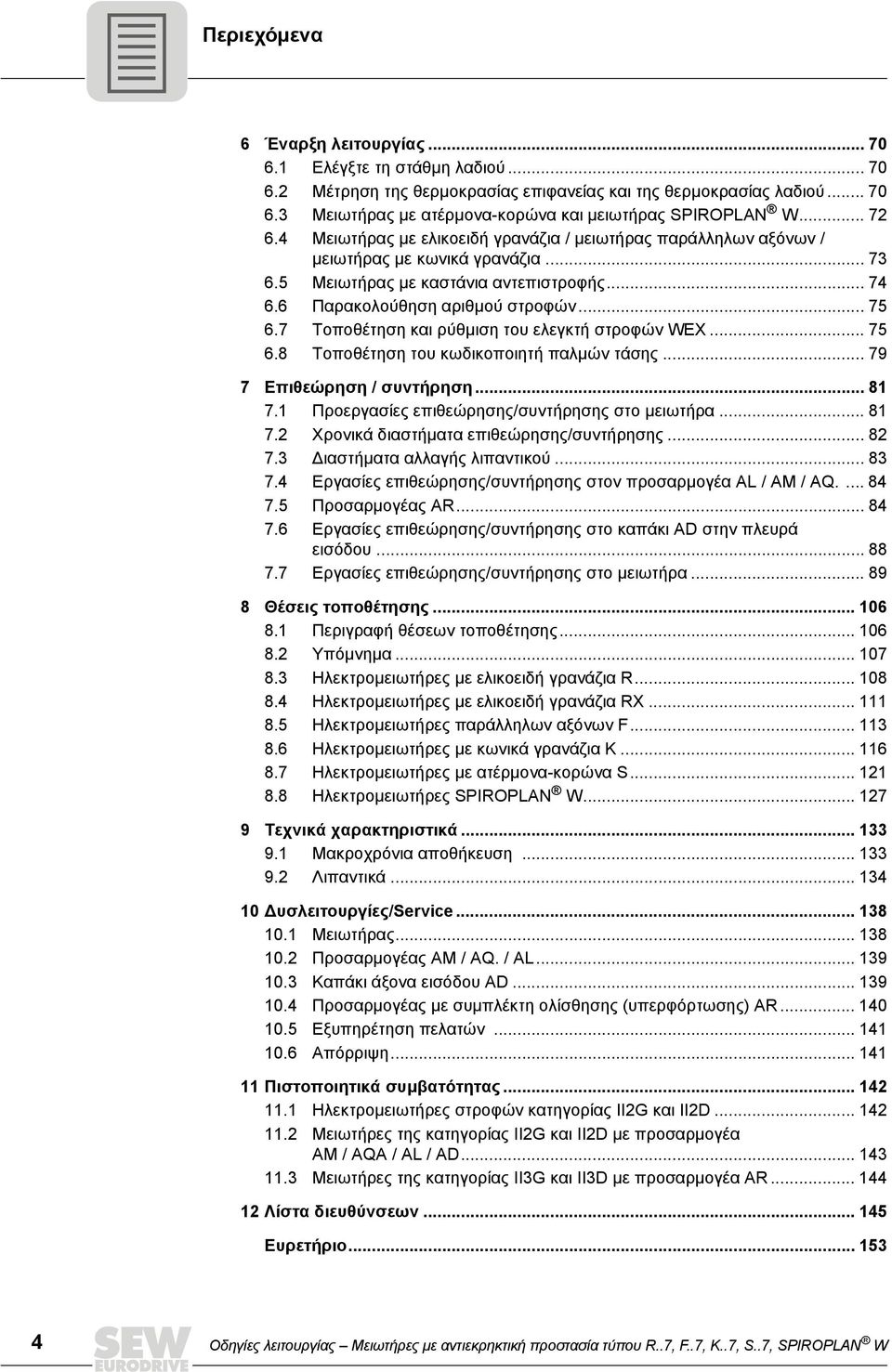

4 Περιεχόμενα 6 Έναρξη λειτουργίας Ελέγξτε τη στάθμη λαδιού Μέτρηση της θερμοκρασίας επιφανείας και της θερμοκρασίας λαδιού Μειωτήρας με ατέρμονα-κορώνα και μειωτήρας SPIROPLAN W Μειωτήρας με ελικοειδή γρανάζια / μειωτήρας παράλληλων αξόνων / μειωτήρας με κωνικά γρανάζια Μειωτήρας με καστάνια αντεπιστροφής Παρακολούθηση αριθμού στροφών Τοποθέτηση και ρύθμιση του ελεγκτή στροφών WEX Τοποθέτηση του κωδικοποιητή παλμών τάσης Επιθεώρηση / συντήρηση Προεργασίες επιθεώρησης/συντήρησης στο μειωτήρα Χρονικά διαστήματα επιθεώρησης/συντήρησης Διαστήματα αλλαγής λιπαντικού Εργασίες επιθεώρησης/συντήρησης στον προσαρμογέα AL / AM / AQ Προσαρμογέας AR Εργασίες επιθεώρησης/συντήρησης στο καπάκι AD στην πλευρά εισόδου Εργασίες επιθεώρησης/συντήρησης στο μειωτήρα Θέσεις τοποθέτησης Περιγραφή θέσεων τοποθέτησης Υπόμνημα Ηλεκτρομειωτήρες με ελικοειδή γρανάζια R Ηλεκτρομειωτήρες με ελικοειδή γρανάζια RX Ηλεκτρομειωτήρες παράλληλων αξόνων F Ηλεκτρομειωτήρες με κωνικά γρανάζια Κ Ηλεκτρομειωτήρες με ατέρμονα-κορώνα S Ηλεκτρομειωτήρες SPIROPLAN W Τεχνικά χαρακτηριστικά Μακροχρόνια αποθήκευση Λιπαντικά Δυσλειτουργίες/Service Μειωτήρας Προσαρμογέας AM / AQ. / AL Καπάκι άξονα εισόδου AD Προσαρμογέας με συμπλέκτη ολίσθησης (υπερφόρτωσης) AR Εξυπηρέτηση πελατών Απόρριψη Πιστοποιητικά συμβατότητας Ηλεκτρομειωτήρες στροφών κατηγορίας II2G και II2D Μειωτήρες της κατηγορίας II2G και II2D με προσαρμογέα AM / AQA / AL / AD Μειωτήρες της κατηγορίας II3G και II3D με προσαρμογέα AR Λίστα διευθύνσεων Ευρετήριο Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

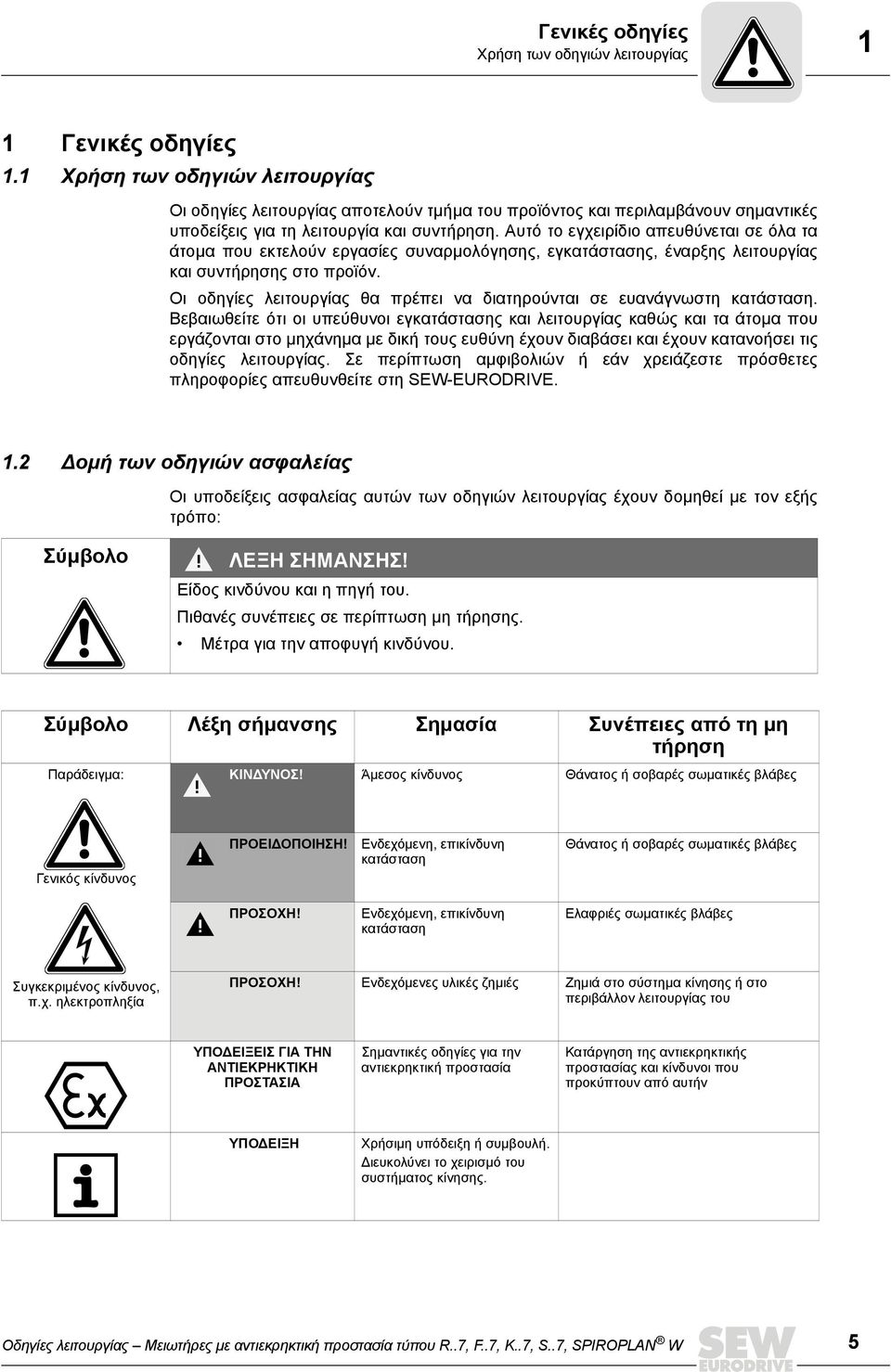

5 Γενικές οδηγίες Χρήση των οδηγιών λειτουργίας 1 1 Γενικές οδηγίες 1.1 Χρήση των οδηγιών λειτουργίας Οι οδηγίες λειτουργίας αποτελούν τμήμα του προϊόντος και περιλαμβάνουν σημαντικές υποδείξεις για τη λειτουργία και συντήρηση. Αυτό το εγχειρίδιο απευθύνεται σε όλα τα άτομα που εκτελούν εργασίες συναρμολόγησης, εγκατάστασης, έναρξης λειτουργίας και συντήρησης στο προϊόν. Οι οδηγίες λειτουργίας θα πρέπει να διατηρούνται σε ευανάγνωστη κατάσταση. Βεβαιωθείτε ότι οι υπεύθυνοι εγκατάστασης και λειτουργίας καθώς και τα άτομα που εργάζονται στο μηχάνημα με δική τους ευθύνη έχουν διαβάσει και έχουν κατανοήσει τις οδηγίες λειτουργίας. Σε περίπτωση αμφιβολιών ή εάν χρειάζεστε πρόσθετες πληροφορίες απευθυνθείτε στη SEW-EURODRIVE. 1.2 Δομή των οδηγιών ασφαλείας Οι υποδείξεις ασφαλείας αυτών των οδηγιών λειτουργίας έχουν δομηθεί με τον εξής τρόπο: Σύμβολο ΛΕΞΗ ΣΗΜΑΝΣΗΣ! Είδος κινδύνου και η πηγή του. Πιθανές συνέπειες σε περίπτωση μη τήρησης. Μέτρα για την αποφυγή κινδύνου. Σύμβολο Λέξη σήμανσης Σημασία Συνέπειες από τη μη τήρηση Παράδειγμα: ΚΙΝΔΥΝΟΣ! Άμεσος κίνδυνος Θάνατος ή σοβαρές σωματικές βλάβες Γενικός κίνδυνος ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ενδεχόμενη, επικίνδυνη κατάσταση Θάνατος ή σοβαρές σωματικές βλάβες ΠΡΟΣΟΧΗ! Ενδεχόμενη, επικίνδυνη κατάσταση Ελαφριές σωματικές βλάβες Συγκεκριμένος κίνδυνος, π.χ. ηλεκτροπληξία ΠΡΟΣΟΧΗ! Ενδεχόμενες υλικές ζημιές Ζημιά στο σύστημα κίνησης ή στο περιβάλλον λειτουργίας του ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Σημαντικές οδηγίες για την αντιεκρηκτική προστασία Κατάργηση της αντιεκρηκτικής προστασίας και κίνδυνοι που προκύπτουν από αυτήν ΥΠΟΔΕΙΞΗ Χρήσιμη υπόδειξη ή συμβουλή. Διευκολύνει το χειρισμό του συστήματος κίνησης. Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 5

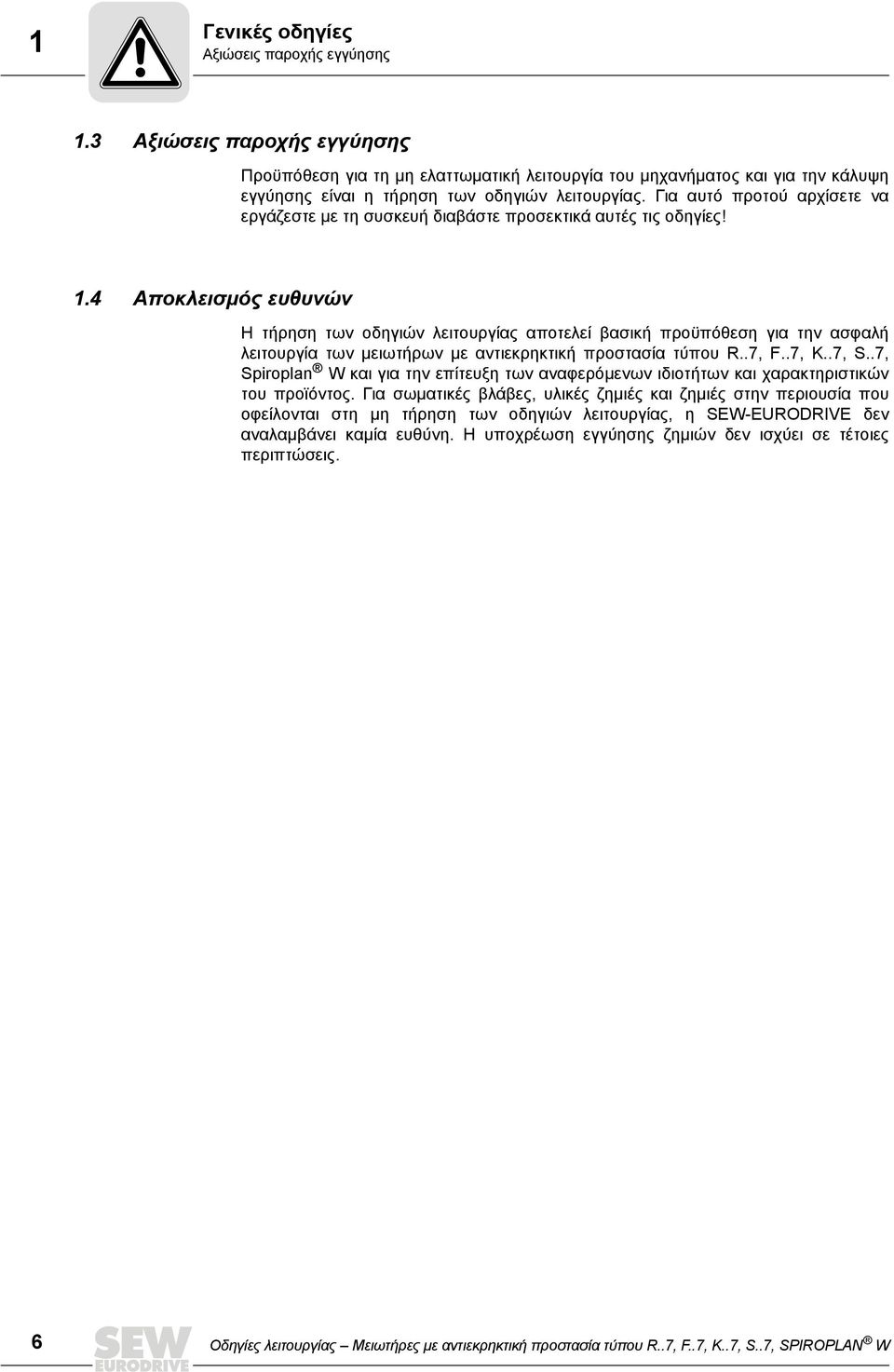

6 1 Γενικές οδηγίες Αξιώσεις παροχής εγγύησης 1.3 Αξιώσεις παροχής εγγύησης Προϋπόθεση για τη μη ελαττωματική λειτουργία του μηχανήματος και για την κάλυψη εγγύησης είναι η τήρηση των οδηγιών λειτουργίας. Για αυτό προτού αρχίσετε να εργάζεστε με τη συσκευή διαβάστε προσεκτικά αυτές τις οδηγίες! 1.4 Αποκλεισμός ευθυνών Η τήρηση των οδηγιών λειτουργίας αποτελεί βασική προϋπόθεση για την ασφαλή λειτουργία των μειωτήρων με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, Spiroplan W και για την επίτευξη των αναφερόμενων ιδιοτήτων και χαρακτηριστικών του προϊόντος. Για σωματικές βλάβες, υλικές ζημιές και ζημιές στην περιουσία που οφείλονται στη μη τήρηση των οδηγιών λειτουργίας, η SEW-EURODRIVE δεν αναλαμβάνει καμία ευθύνη. H υποχρέωση εγγύησης ζημιών δεν ισχύει σε τέτοιες περιπτώσεις. 6 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

7 Οδηγίες ασφαλείας Προκαταρκτικές παρατηρήσεις 2 2 Οδηγίες ασφαλείας Οι παρακάτω βασικές οδηγίες ασφαλείας χρησιμεύουν για την αποφυγή σωματικών βλαβών και υλικών ζημιών. Ο λειτουργός θα πρέπει να εξασφαλίσει ότι τηρούνται οι υποδείξεις ασφαλείας. Βεβαιωθείτε ότι οι υπεύθυνοι εγκατάστασης και λειτουργίας, καθώς και τα άτομα που εργάζονται στο μηχάνημα με δική τους ευθύνη, έχουν διαβάσει και έχουν κατανοήσει τις οδηγίες λειτουργίας. Σε περίπτωση αμφιβολιών ή εάν χρειάζεστε πρόσθετες πληροφορίες απευθυνθείτε στη SEW-EURODRIVE. 2.1 Προκαταρκτικές παρατηρήσεις Οι οδηγίες που ακολουθούν αφορούν κυρίως τη χρήση μειωτήρων. Εάν χρησιμοποιείτε ηλεκτρομειωτήρες θα πρέπει να συμβουλεύεστε και τις οδηγίες ασφαλείας για τους ηλεκτροκινητήρες, που περιλαμβάνονται στα αντίστοιχα εγχειρίδια λειτουργίας. Παρακαλούμε, λάβετε επίσης υπόψη σας τις συμπληρωματικές οδηγίες ασφαλείας που περιέχονται στις επί μέρους ενότητες του παρόντος εγχειριδίου. 2.2 Γενικά ΚΙΝΔΥΝΟΣ! Κατά τη διάρκεια λειτουργίας οι ηλεκτροκινητήρες και οι ηλεκτρομειωτήρες ενδέχεται, ανάλογα με το βαθμό προστασίας τους, να διαθέτουν ηλεκτροφόρα, γυμνά ή ακόμα και κινούμενα ή περιστρεφόμενα μέρη, καθώς και θερμές επιφάνειες. Τα εκρηκτικά μείγματα αερίων ή η συγκέντρωση σκόνης σε συνδυασμό με τα καυτά, ηλεκτροφόρα και κινούμενα μέρη των ηλεκτρικών μηχανών μπορεί να προκαλέσουν σοβαρούς ή και θανάσιμους τραυματισμούς. Θάνατος ή σοβαρός τραυματισμός. Κάθε εργασία που έχει σχέση με τη μεταφορά, αποθήκευση, εγκατάσταση/ τοποθέτηση, σύνδεση, εκκίνηση, συντήρηση και επισκευή μπορεί να εκτελείται μόνο από ειδικευμένους τεχνικούς, τηρώντας: τις αναλυτικές οδηγίες των αντίστοιχων εγχειριδίων οδηγιών λειτουργίας τις προειδοποιητικές πινακίδες και τις πινακίδες ασφαλείας πάνω στον ηλεκτροκινητήρα/ηλεκτρομειωτήρα όλα τα υπόλοιπα έγγραφα μελέτης του έργου, τις οδηγίες λειτουργίας και τα διαγράμματα συνδεσμολογίας που αφορούν τον ηλεκτροκινητήρα τις συγκεκριμένες διατάξεις και απαιτήσεις που ισχύουν για το σύστημα τις εθνικές/περιφερειακές διατάξεις που διέπουν την ασφάλεια και την πρόληψη ατυχημάτων Μην εγκαθιστάτε ποτέ προϊόντα που έχουν υποστεί ζημιά Σε περίπτωση ζημιάς, παρακαλούμε να υποβάλλετε αμέσως καταγγελία στην εταιρεία μεταφοράς Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών και υλικών ζημιών με την ανεπίτρεπτη αφαίρεση των απαιτούμενων καλυμμάτων, με την μη προβλεπόμενη χρήση, καθώς και με την λανθασμένη εγκατάσταση και χρήση. Περισσότερες πληροφορίες περιλαμβάνονται στην τεκμηρίωση. Λάβετε υπόψη το κεφάλαιο "Πρόσθετα ισχύοντα έγγραφα" (βλέπε σελίδα 9). Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 7

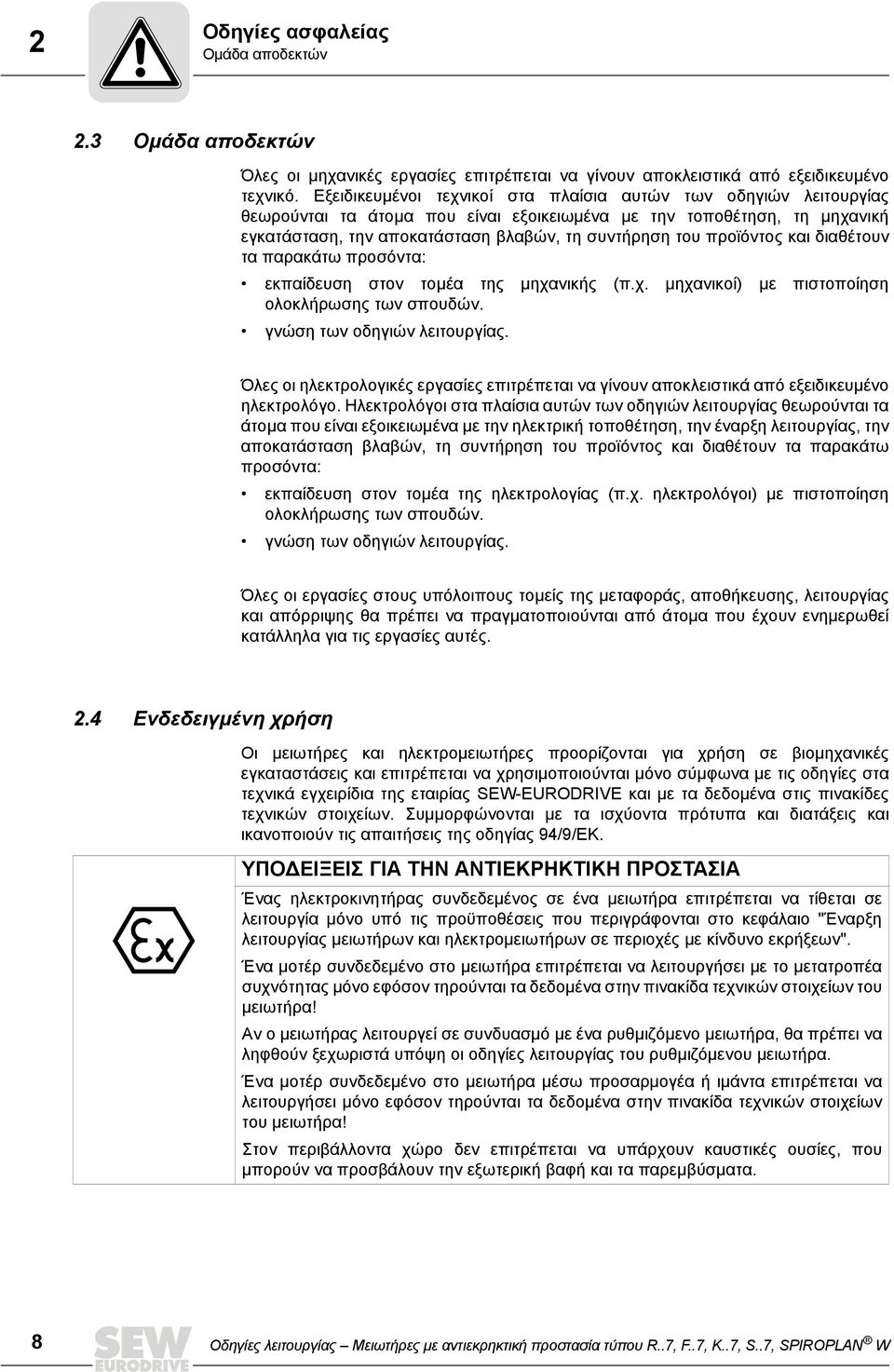

8 2 Οδηγίες ασφαλείας Ομάδα αποδεκτών 2.3 Ομάδα αποδεκτών Όλες οι μηχανικές εργασίες επιτρέπεται να γίνουν αποκλειστικά από εξειδικευμένο τεχνικό. Εξειδικευμένοι τεχνικοί στα πλαίσια αυτών των οδηγιών λειτουργίας θεωρούνται τα άτομα που είναι εξοικειωμένα με την τοποθέτηση, τη μηχανική εγκατάσταση, την αποκατάσταση βλαβών, τη συντήρηση του προϊόντος και διαθέτουν τα παρακάτω προσόντα: εκπαίδευση στον τομέα της μηχανικής (π.χ. μηχανικοί) με πιστοποίηση ολοκλήρωσης των σπουδών. γνώση των οδηγιών λειτουργίας. Όλες οι ηλεκτρολογικές εργασίες επιτρέπεται να γίνουν αποκλειστικά από εξειδικευμένο ηλεκτρολόγο. Ηλεκτρολόγοι στα πλαίσια αυτών των οδηγιών λειτουργίας θεωρούνται τα άτομα που είναι εξοικειωμένα με την ηλεκτρική τοποθέτηση, την έναρξη λειτουργίας, την αποκατάσταση βλαβών, τη συντήρηση του προϊόντος και διαθέτουν τα παρακάτω προσόντα: εκπαίδευση στον τομέα της ηλεκτρολογίας (π.χ. ηλεκτρολόγοι) με πιστοποίηση ολοκλήρωσης των σπουδών. γνώση των οδηγιών λειτουργίας. Όλες οι εργασίες στους υπόλοιπους τομείς της μεταφοράς, αποθήκευσης, λειτουργίας και απόρριψης θα πρέπει να πραγματοποιούνται από άτομα που έχουν ενημερωθεί κατάλληλα για τις εργασίες αυτές. 2.4 Ενδεδειγμένη χρήση Οι μειωτήρες και ηλεκτρομειωτήρες προορίζονται για χρήση σε βιομηχανικές εγκαταστάσεις και επιτρέπεται να χρησιμοποιούνται μόνο σύμφωνα με τις οδηγίες στα τεχνικά εγχειρίδια της εταιρίας SEW-EURODRIVE και με τα δεδομένα στις πινακίδες τεχνικών στοιχείων. Συμμορφώνονται με τα ισχύοντα πρότυπα και διατάξεις και ικανοποιούν τις απαιτήσεις της οδηγίας 94/9/ΕΚ. ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Ένας ηλεκτροκινητήρας συνδεδεμένος σε ένα μειωτήρα επιτρέπεται να τίθεται σε λειτουργία μόνο υπό τις προϋποθέσεις που περιγράφονται στο κεφάλαιο "Έναρξη λειτουργίας μειωτήρων και ηλεκτρομειωτήρων σε περιοχές με κίνδυνο εκρήξεων". Ένα μοτέρ συνδεδεμένο στο μειωτήρα επιτρέπεται να λειτουργήσει με το μετατροπέα συχνότητας μόνο εφόσον τηρούνται τα δεδομένα στην πινακίδα τεχνικών στοιχείων του μειωτήρα! Αν ο μειωτήρας λειτουργεί σε συνδυασμό με ένα ρυθμιζόμενο μειωτήρα, θα πρέπει να ληφθούν ξεχωριστά υπόψη οι οδηγίες λειτουργίας του ρυθμιζόμενου μειωτήρα. Ένα μοτέρ συνδεδεμένο στο μειωτήρα μέσω προσαρμογέα ή ιμάντα επιτρέπεται να λειτουργήσει μόνο εφόσον τηρούνται τα δεδομένα στην πινακίδα τεχνικών στοιχείων του μειωτήρα! Στον περιβάλλοντα χώρο δεν επιτρέπεται να υπάρχουν καυστικές ουσίες, που μπορούν να προσβάλουν την εξωτερική βαφή και τα παρεμβύσματα. 8 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

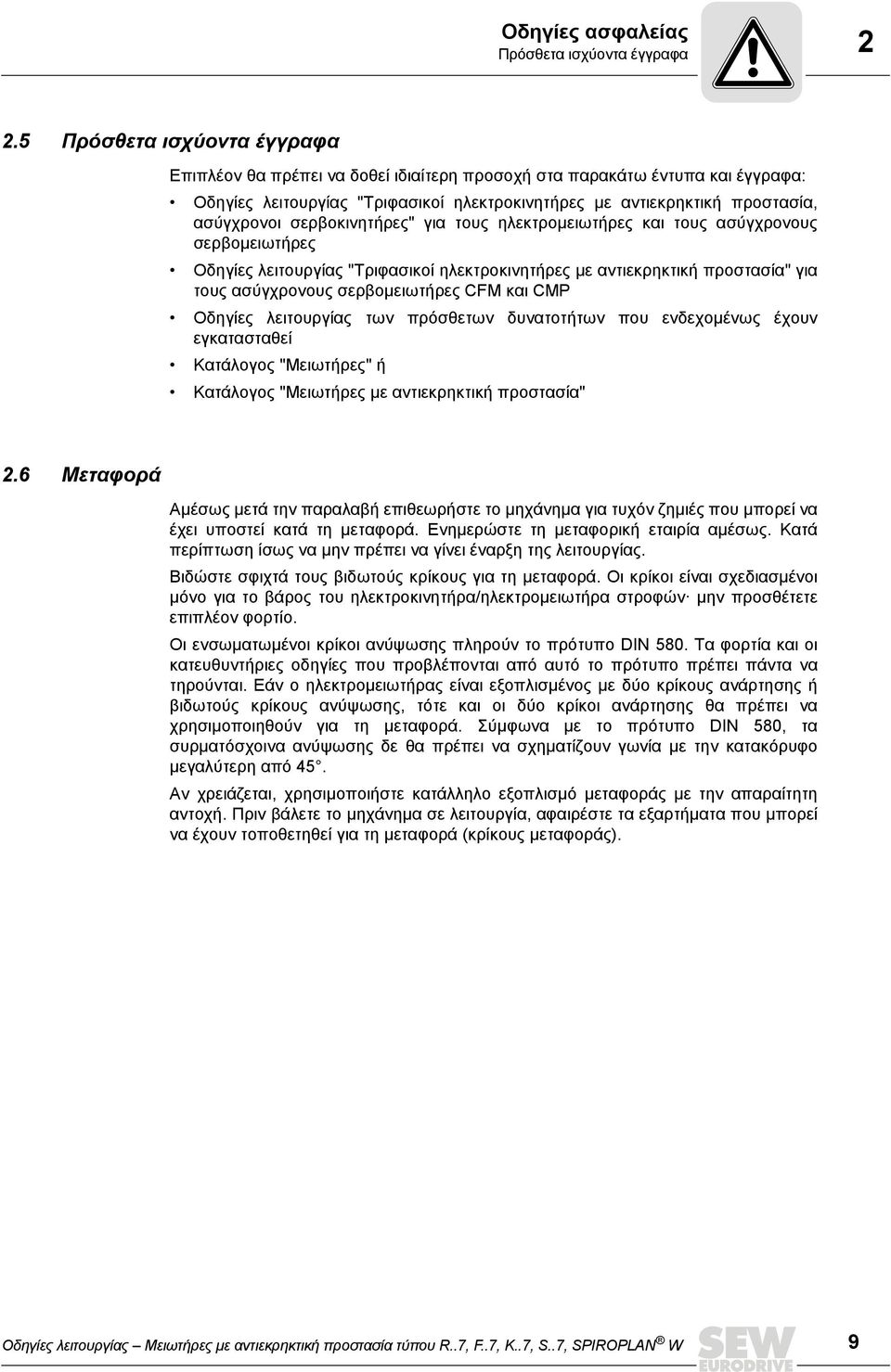

9 Οδηγίες ασφαλείας Πρόσθετα ισχύοντα έγγραφα Πρόσθετα ισχύοντα έγγραφα Επιπλέον θα πρέπει να δοθεί ιδιαίτερη προσοχή στα παρακάτω έντυπα και έγγραφα: Οδηγίες λειτουργίας "Τριφασικοί ηλεκτροκινητήρες με αντιεκρηκτική προστασία, ασύγχρονοι σερβοκινητήρες" για τους ηλεκτρομειωτήρες και τους ασύγχρονους σερβομειωτήρες Οδηγίες λειτουργίας "Τριφασικοί ηλεκτροκινητήρες με αντιεκρηκτική προστασία" για τους ασύγχρονους σερβομειωτήρες CFM και CMP Οδηγίες λειτουργίας των πρόσθετων δυνατοτήτων που ενδεχομένως έχουν εγκατασταθεί Κατάλογος "Μειωτήρες" ή Κατάλογος "Μειωτήρες με αντιεκρηκτική προστασία" 2.6 Μεταφορά Αμέσως μετά την παραλαβή επιθεωρήστε το μηχάνημα για τυχόν ζημιές που μπορεί να έχει υποστεί κατά τη μεταφορά. Ενημερώστε τη μεταφορική εταιρία αμέσως. Κατά περίπτωση ίσως να μην πρέπει να γίνει έναρξη της λειτουργίας. Βιδώστε σφιχτά τους βιδωτούς κρίκους για τη μεταφορά. Οι κρίκοι είναι σχεδιασμένοι μόνο για το βάρος του ηλεκτροκινητήρα/ηλεκτρομειωτήρα στροφών μην προσθέτετε επιπλέον φορτίο. Οι ενσωματωμένοι κρίκοι ανύψωσης πληρούν το πρότυπο DIN 580. Τα φορτία και οι κατευθυντήριες οδηγίες που προβλέπονται από αυτό το πρότυπο πρέπει πάντα να τηρούνται. Εάν ο ηλεκτρομειωτήρας είναι εξοπλισμένος με δύο κρίκους ανάρτησης ή βιδωτούς κρίκους ανύψωσης, τότε και οι δύο κρίκοι ανάρτησης θα πρέπει να χρησιμοποιηθούν για τη μεταφορά. Σύμφωνα με το πρότυπο DIN 580, τα συρματόσχοινα ανύψωσης δε θα πρέπει να σχηματίζουν γωνία με την κατακόρυφο μεγαλύτερη από 45. Αν χρειάζεται, χρησιμοποιήστε κατάλληλο εξοπλισμό μεταφοράς με την απαραίτητη αντοχή. Πριν βάλετε το μηχάνημα σε λειτουργία, αφαιρέστε τα εξαρτήματα που μπορεί να έχουν τοποθετηθεί για τη μεταφορά (κρίκους μεταφοράς). Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 9

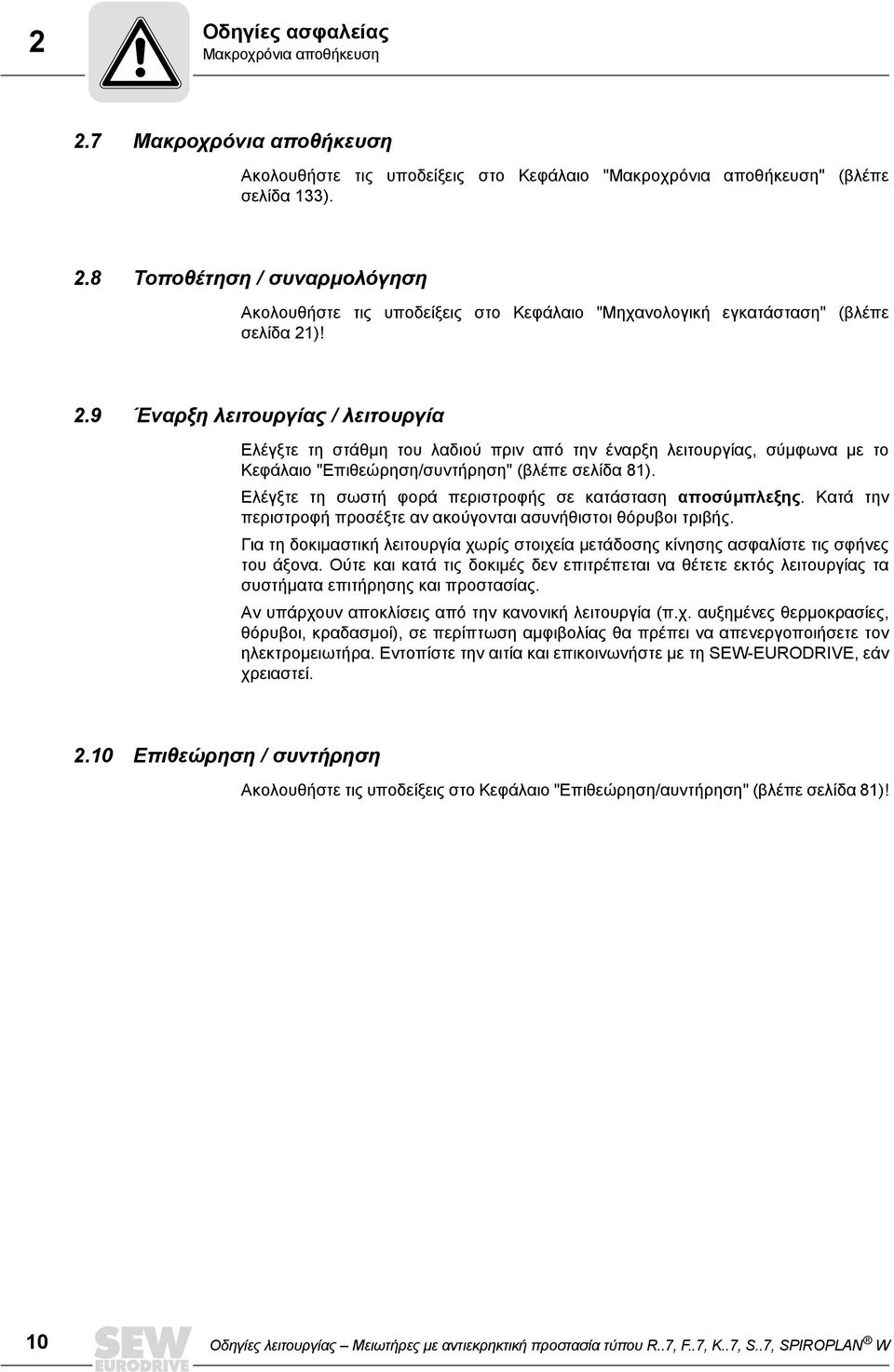

10 2 Οδηγίες ασφαλείας Μακροχρόνια αποθήκευση 2.7 Μακροχρόνια αποθήκευση Ακολουθήστε τις υποδείξεις στο Κεφάλαιο "Μακροχρόνια αποθήκευση" (βλέπε σελίδα 133). 2.8 Τοποθέτηση / συναρμολόγηση Ακολουθήστε τις υποδείξεις στο Κεφάλαιο "Μηχανολογική εγκατάσταση" (βλέπε σελίδα 21)! 2.9 Έναρξη λειτουργίας / λειτουργία Ελέγξτε τη στάθμη του λαδιού πριν από την έναρξη λειτουργίας, σύμφωνα με το Κεφάλαιο "Επιθεώρηση/συντήρηση" (βλέπε σελίδα 81). Ελέγξτε τη σωστή φορά περιστροφής σε κατάσταση αποσύμπλεξης. Κατά την περιστροφή προσέξτε αν ακούγονται ασυνήθιστοι θόρυβοι τριβής. Για τη δοκιμαστική λειτουργία χωρίς στοιχεία μετάδοσης κίνησης ασφαλίστε τις σφήνες του άξονα. Ούτε και κατά τις δοκιμές δεν επιτρέπεται να θέτετε εκτός λειτουργίας τα συστήματα επιτήρησης και προστασίας. Αν υπάρχουν αποκλίσεις από την κανονική λειτουργία (π.χ. αυξημένες θερμοκρασίες, θόρυβοι, κραδασμοί), σε περίπτωση αμφιβολίας θα πρέπει να απενεργοποιήσετε τον ηλεκτρομειωτήρα. Εντοπίστε την αιτία και επικοινωνήστε με τη SEW-EURODRIVE, εάν χρειαστεί Επιθεώρηση / συντήρηση Ακολουθήστε τις υποδείξεις στο Κεφάλαιο "Επιθεώρηση/αυντήρηση" (βλέπε σελίδα 81)! 10 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

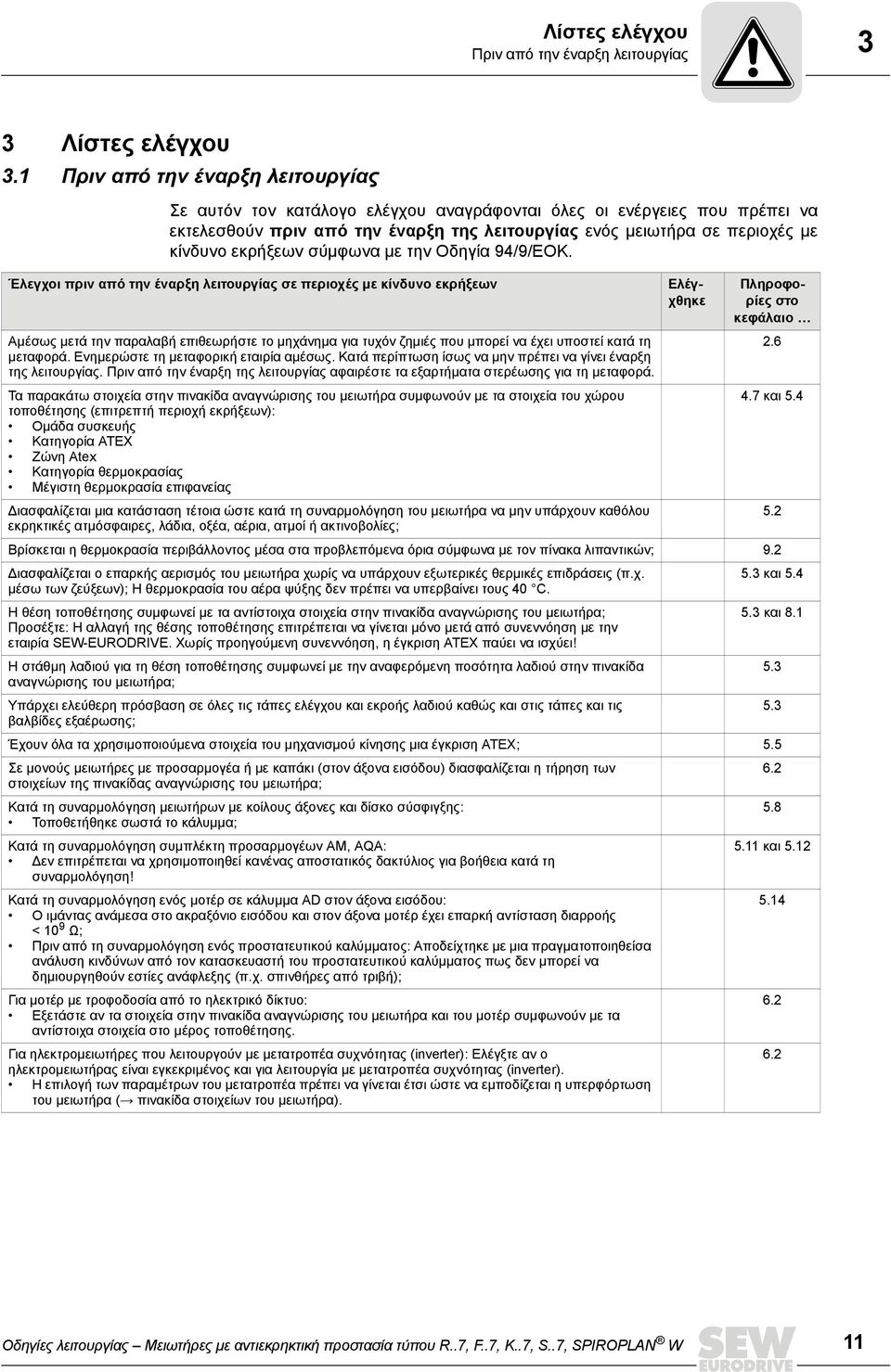

11 Λίστες ελέγχου Πριν από την έναρξη λειτουργίας 3 3 Λίστες ελέγχου 3.1 Πριν από την έναρξη λειτουργίας Σε αυτόν τον κατάλογο ελέγχου αναγράφονται όλες οι ενέργειες που πρέπει να εκτελεσθούν πριν από την έναρξη της λειτουργίας ενός μειωτήρα σε περιοχές με κίνδυνο εκρήξεων σύμφωνα με την Οδηγία 94/9/EΟΚ. Έλεγχοι πριν από την έναρξη λειτουργίας σε περιοχές με κίνδυνο εκρήξεων Αμέσως μετά την παραλαβή επιθεωρήστε το μηχάνημα για τυχόν ζημιές που μπορεί να έχει υποστεί κατά τη μεταφορά. Ενημερώστε τη μεταφορική εταιρία αμέσως. Κατά περίπτωση ίσως να μην πρέπει να γίνει έναρξη της λειτουργίας. Πριν από την έναρξη της λειτουργίας αφαιρέστε τα εξαρτήματα στερέωσης για τη μεταφορά. Τα παρακάτω στοιχεία στην πινακίδα αναγνώρισης του μειωτήρα συμφωνούν με τα στοιχεία του χώρου τοποθέτησης (επιτρεπτή περιοχή εκρήξεων): Ομάδα συσκευής Κατηγορία ATEX Ζώνη Atex Κατηγορία θερμοκρασίας Μέγιστη θερμοκρασία επιφανείας Ελέγχθηκε Πληροφορίες στο κεφάλαιο και 5.4 Διασφαλίζεται μια κατάσταση τέτοια ώστε κατά τη συναρμολόγηση του μειωτήρα να μην υπάρχουν καθόλου 5.2 εκρηκτικές ατμόσφαιρες, λάδια, οξέα, αέρια, ατμοί ή ακτινοβολίες; Βρίσκεται η θερμοκρασία περιβάλλοντος μέσα στα προβλεπόμενα όρια σύμφωνα με τον πίνακα λιπαντικών; 9.2 Διασφαλίζεται ο επαρκής αερισμός του μειωτήρα χωρίς να υπάρχουν εξωτερικές θερμικές επιδράσεις (π.χ. 5.3 και 5.4 μέσω των ζεύξεων); Η θερμοκρασία του αέρα ψύξης δεν πρέπει να υπερβαίνει τους 40 C. Η θέση τοποθέτησης συμφωνεί με τα αντίστοιχα στοιχεία στην πινακίδα αναγνώρισης του μειωτήρα; 5.3 και 8.1 Προσέξτε: Η αλλαγή της θέσης τοποθέτησης επιτρέπεται να γίνεται μόνο μετά από συνεννόηση με την εταιρία SEW-EURODRIVE. Χωρίς προηγούμενη συνεννόηση, η έγκριση ATEX παύει να ισχύει! Η στάθμη λαδιού για τη θέση τοποθέτησης συμφωνεί με την αναφερόμενη ποσότητα λαδιού στην πινακίδα αναγνώρισης του μειωτήρα; Υπάρχει ελεύθερη πρόσβαση σε όλες τις τάπες ελέγχου και εκροής λαδιού καθώς και στις τάπες και τις 5.3 βαλβίδες εξαέρωσης; Έχουν όλα τα χρησιμοποιούμενα στοιχεία του μηχανισμού κίνησης μια έγκριση ATEX; 5.5 Σε μονούς μειωτήρες με προσαρμογέα ή με καπάκι (στον άξονα εισόδου) διασφαλίζεται η τήρηση των 6.2 στοιχείων της πινακίδας αναγνώρισης του μειωτήρα; Κατά τη συναρμολόγηση μειωτήρων με κοίλους άξονες και δίσκο σύσφιγξης: 5.8 Τοποθετήθηκε σωστά το κάλυμμα; Κατά τη συναρμολόγηση συμπλέκτη προσαρμογέων AM, AQA: 5.11 και 5.12 Δεν επιτρέπεται να χρησιμοποιηθεί κανένας αποστατικός δακτύλιος για βοήθεια κατά τη συναρμολόγηση! Κατά τη συναρμολόγηση ενός μοτέρ σε κάλυμμα AD στον άξονα εισόδου: Ο ιμάντας ανάμεσα στο ακραξόνιο εισόδου και στον άξονα μοτέρ έχει επαρκή αντίσταση διαρροής <10 9 Ω; Πριν από τη συναρμολόγηση ενός προστατευτικού καλύμματος: Αποδείχτηκε με μια πραγματοποιηθείσα ανάλυση κινδύνων από τον κατασκευαστή του προστατευτικού καλύμματος πως δεν μπορεί να δημιουργηθούν εστίες ανάφλεξης (π.χ. σπινθήρες από τριβή); Για μοτέρ με τροφοδοσία από το ηλεκτρικό δίκτυο: Εξετάστε αν τα στοιχεία στην πινακίδα αναγνώρισης του μειωτήρα και του μοτέρ συμφωνούν με τα αντίστοιχα στοιχεία στο μέρος τοποθέτησης. Για ηλεκτρομειωτήρες που λειτουργούν με μετατροπέα συχνότητας (inverter): Ελέγξτε αν ο ηλεκτρομειωτήρας είναι εγκεκριμένος και για λειτουργία με μετατροπέα συχνότητας (inverter). Η επιλογή των παραμέτρων του μετατροπέα πρέπει να γίνεται έτσι ώστε να εμποδίζεται η υπερφόρτωση του μειωτήρα (Æ πινακίδα στοιχείων του μειωτήρα) Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 11

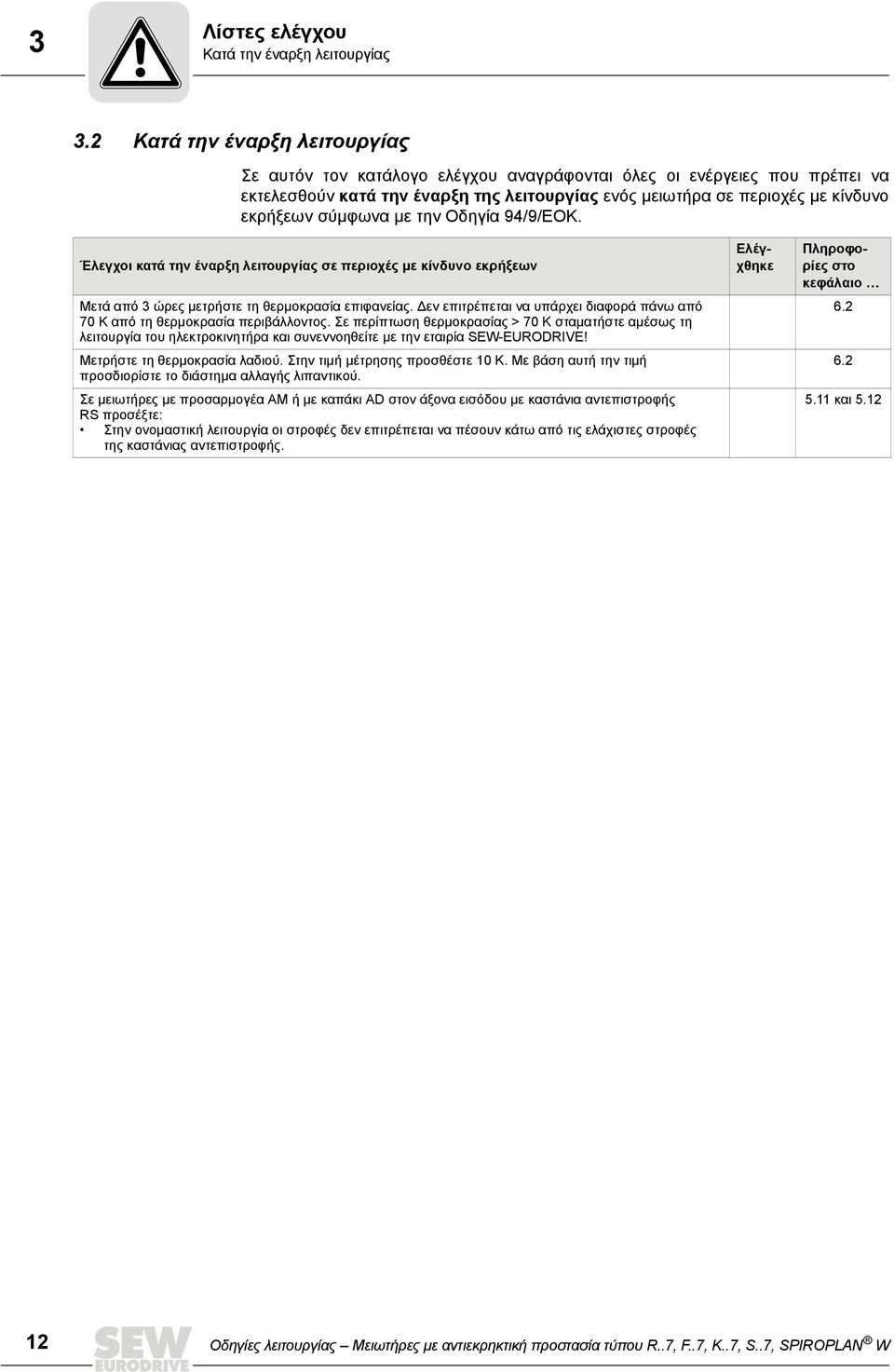

12 3 Λίστες ελέγχου Κατά την έναρξη λειτουργίας 3.2 Κατά την έναρξη λειτουργίας Σε αυτόν τον κατάλογο ελέγχου αναγράφονται όλες οι ενέργειες που πρέπει να εκτελεσθούν κατά την έναρξη της λειτουργίας ενός μειωτήρα σε περιοχές με κίνδυνο εκρήξεων σύμφωνα με την Οδηγία 94/9/EΟΚ. Έλεγχοι κατά την έναρξη λειτουργίας σε περιοχές με κίνδυνο εκρήξεων Μετά από 3 ώρες μετρήστε τη θερμοκρασία επιφανείας. Δεν επιτρέπεται να υπάρχει διαφορά πάνω από 70 K από τη θερμοκρασία περιβάλλοντος. Σε περίπτωση θερμοκρασίας > 70 K σταματήστε αμέσως τη λειτουργία του ηλεκτροκινητήρα και συνεννοηθείτε με την εταιρία SEW-EURODRIVE! Μετρήστε τη θερμοκρασία λαδιού. Στην τιμή μέτρησης προσθέστε 10 K. Με βάση αυτή την τιμή προσδιορίστε το διάστημα αλλαγής λιπαντικού. Σε μειωτήρες με προσαρμογέα AM ή με καπάκι AD στον άξονα εισόδου με καστάνια αντεπιστροφής RS προσέξτε: Στην ονομαστική λειτουργία οι στροφές δεν επιτρέπεται να πέσουν κάτω από τις ελάχιστες στροφές της καστάνιας αντεπιστροφής. Ελέγχθηκε Πληροφορίες στο κεφάλαιο και Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

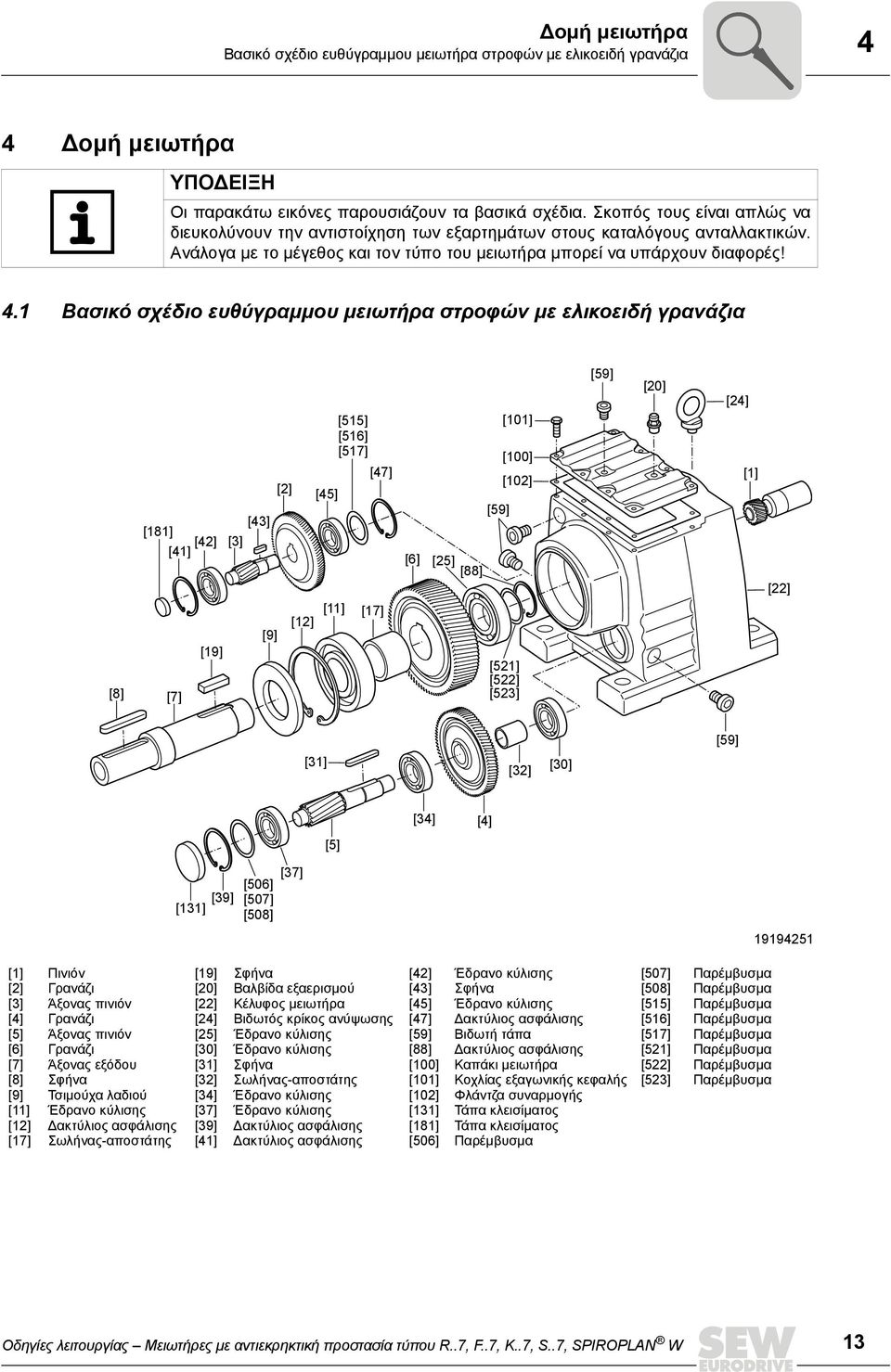

13 Δομή μειωτήρα Βασικό σχέδιο ευθύγραμμου μειωτήρα στροφών με ελικοειδή γρανάζια 4 4 Δομή μειωτήρα ΥΠΟΔΕΙΞΗ Οι παρακάτω εικόνες παρουσιάζουν τα βασικά σχέδια. Σκοπός τους είναι απλώς να διευκολύνουν την αντιστοίχηση των εξαρτημάτων στους καταλόγους ανταλλακτικών. Ανάλογα με το μέγεθος και τον τύπο του μειωτήρα μπορεί να υπάρχουν διαφορές! 4.1 Βασικό σχέδιο ευθύγραμμου μειωτήρα στροφών με ελικοειδή γρανάζια [181] [42] [41] [8] [7] [19] [43] [3] [9] [2] [12] [45] [11] [515] [516] [517] [47] [17] [6] [101] [100] [102] [59] [25] [88] [521] [522] [523] [59] [20] [24] [1] [22] [59] [31] [32] [30] [5] [34] [4] [37] [506] [39] [507] [131] [508] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] Πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Άξονας εξόδου Σφήνα Τσιμούχα λαδιού Έδρανο κύλισης Δακτύλιος ασφάλισης Σωλήνας-αποστάτης [19] [20] [22] [24] [25] [30] [31] [32] [34] [37] [39] [41] Σφήνα Βαλβίδα εξαερισμού Κέλυφος μειωτήρα Βιδωτός κρίκος ανύψωσης Έδρανο κύλισης Έδρανο κύλισης Σφήνα Σωλήνας-αποστάτης Έδρανο κύλισης Έδρανο κύλισης Δακτύλιος ασφάλισης Δακτύλιος ασφάλισης [42] [43] [45] [47] [59] [88] [100] [101] [102] [131] [181] [506] Έδρανο κύλισης Σφήνα Έδρανο κύλισης Δακτύλιος ασφάλισης Βιδωτή τάπα Δακτύλιος ασφάλισης Καπάκι μειωτήρα Κοχλίας εξαγωνικής κεφαλής Φλάντζα συναρμογής Τάπα κλεισίματος Τάπα κλεισίματος Παρέμβυσμα [507] [508] [515] [516] [517] [521] [522] [523] Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 13

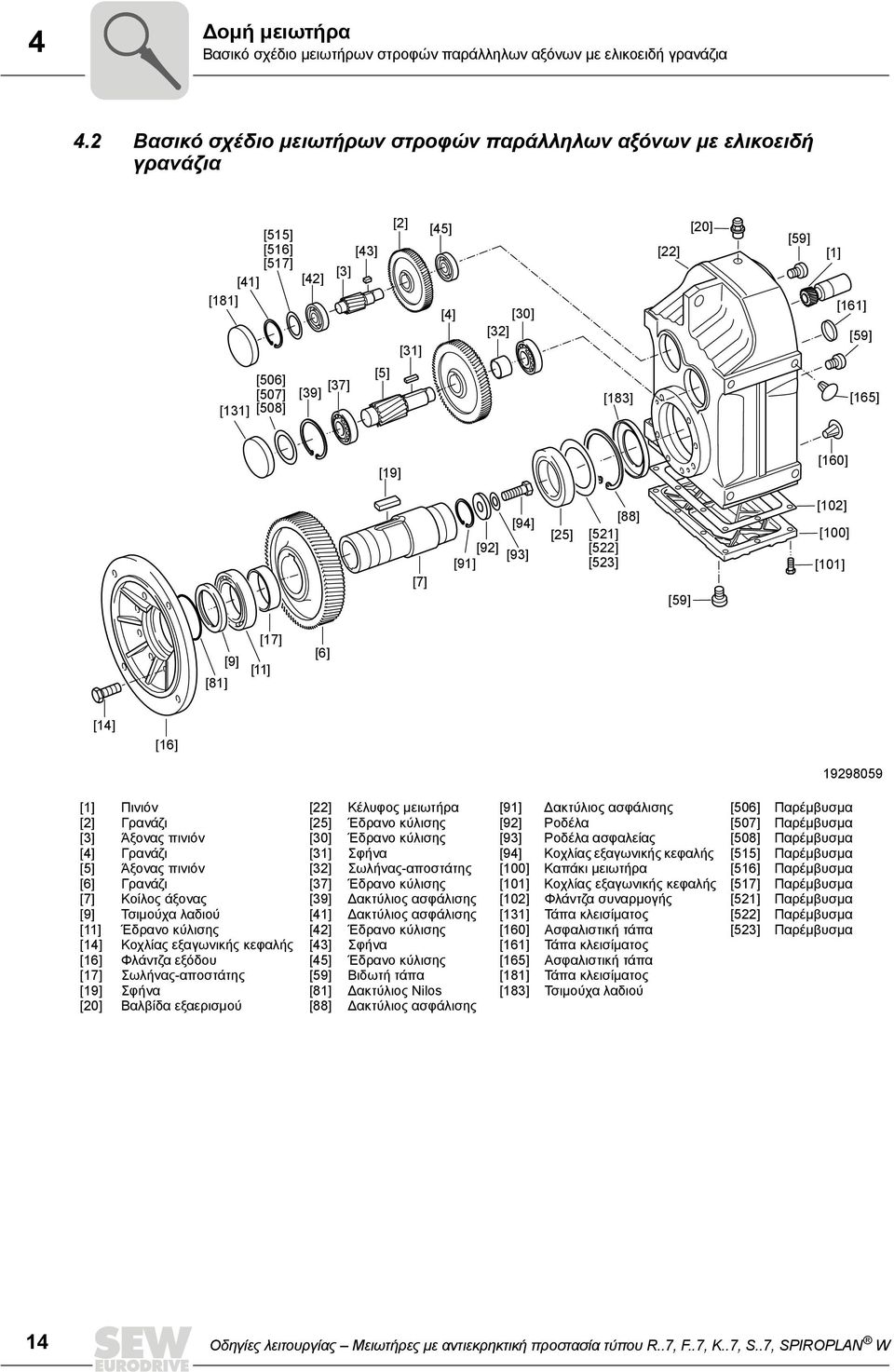

14 4 Δομή μειωτήρα Βασικό σχέδιο μειωτήρων στροφών παράλληλων αξόνων με ελικοειδή γρανάζια 4.2 Βασικό σχέδιο μειωτήρων στροφών παράλληλων αξόνων με ελικοειδή γρανάζια [515] [516] [517] [41] [42] [181] [506] [507] [131] [508] [3] [37] [39] [43] [5] [2] [31] [45] [4] [30] [32] [183] [20] [59] [22] [1] [161] [59] [165] [19] [160] [7] [94] [92] [93] [91] [25] [88] [521] [522] [523] [59] [102] [100] [101] [81] [9] [17] [11] [6] [14] [16] [1] [2] [3] [4] [5] [6] [7] [9] [11] [14] [16] [17] [19] [20] Πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Κοίλος άξονας Τσιμούχα λαδιού Έδρανο κύλισης Κοχλίας εξαγωνικής κεφαλής Φλάντζα εξόδου Σωλήνας-αποστάτης Σφήνα Βαλβίδα εξαερισμού [22] [25] [30] [31] [32] [37] [39] [41] [42] [43] [45] [59] [81] [88] Κέλυφος μειωτήρα Έδρανο κύλισης Έδρανο κύλισης Σφήνα Σωλήνας-αποστάτης Έδρανο κύλισης Δακτύλιος ασφάλισης Δακτύλιος ασφάλισης Έδρανο κύλισης Σφήνα Έδρανο κύλισης Βιδωτή τάπα Δακτύλιος Nilos Δακτύλιος ασφάλισης [91] [92] [93] [94] [100] [101] [102] [131] [160] [161] [165] [181] [183] Δακτύλιος ασφάλισης Ροδέλα Ροδέλα ασφαλείας Κοχλίας εξαγωνικής κεφαλής Καπάκι μειωτήρα Κοχλίας εξαγωνικής κεφαλής Φλάντζα συναρμογής Τάπα κλεισίματος Ασφαλιστική τάπα Τάπα κλεισίματος Ασφαλιστική τάπα Τάπα κλεισίματος Τσιμούχα λαδιού [506] [507] [508] [515] [516] [517] [521] [522] [523] Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα 14 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

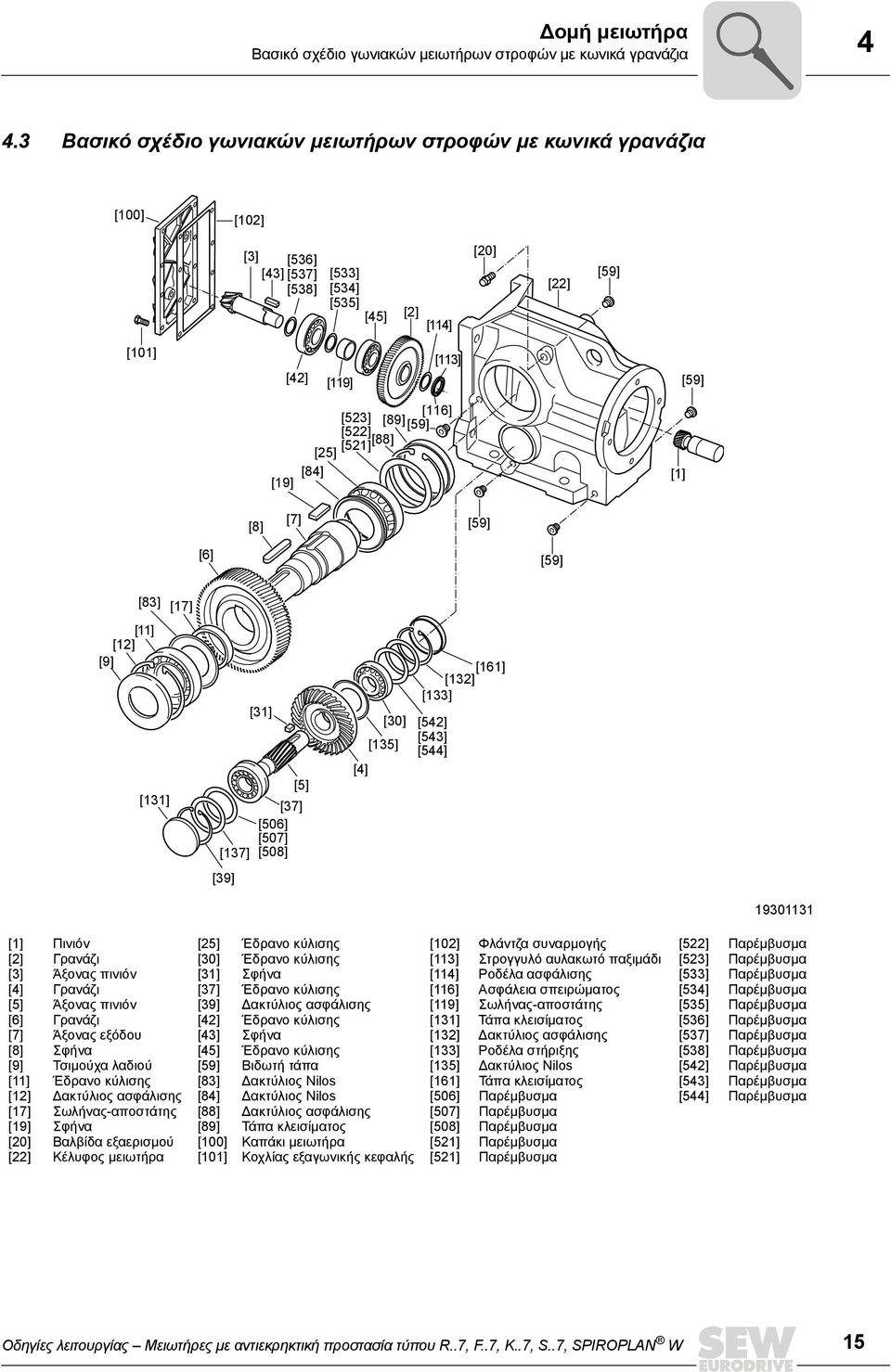

15 Δομή μειωτήρα Βασικό σχέδιο γωνιακών μειωτήρων στροφών με κωνικά γρανάζια Βασικό σχέδιο γωνιακών μειωτήρων στροφών με κωνικά γρανάζια [100] [102] [3] [536] [43] [537] [538] [533] [534] [535] [45] [2] [114] [20] [22] [59] [101] [42] [119] [113] [59] [25] [84] [19] [523] [522] [88] [521] [116] [89] [59] [1] [8] [7] [59] [6] [59] [83] [17] [11] [12] [9] [131] [31] [5] [37] [506] [507] [137] [508] [4] [30] [135] [132] [161] [133] [542] [543] [544] [39] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] [19] [20] [22] Πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Άξονας εξόδου Σφήνα Τσιμούχα λαδιού Έδρανο κύλισης Δακτύλιος ασφάλισης Σωλήνας-αποστάτης Σφήνα Βαλβίδα εξαερισμού Κέλυφος μειωτήρα [25] [30] [31] [37] [39] [42] [43] [45] [59] [83] [84] [88] [89] [100] [101] Έδρανο κύλισης Έδρανο κύλισης Σφήνα Έδρανο κύλισης Δακτύλιος ασφάλισης Έδρανο κύλισης Σφήνα Έδρανο κύλισης Βιδωτή τάπα Δακτύλιος Nilos Δακτύλιος Nilos Δακτύλιος ασφάλισης Τάπα κλεισίματος Καπάκι μειωτήρα Κοχλίας εξαγωνικής κεφαλής [102] [113] [114] [116] [119] [131] [132] [133] [135] [161] [506] [507] [508] [521] [521] Φλάντζα συναρμογής Στρογγυλό αυλακωτό παξιμάδι Ροδέλα ασφάλισης Ασφάλεια σπειρώματος Σωλήνας-αποστάτης Τάπα κλεισίματος Δακτύλιος ασφάλισης Ροδέλα στήριξης Δακτύλιος Nilos Τάπα κλεισίματος Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα [522] [523] [533] [534] [535] [536] [537] [538] [542] [543] [544] Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 15

16 4 Δομή μειωτήρα Βασικό σχέδιο γωνιακού μειωτήρα με ατέρμονα-κορώνα 4.4 Βασικό σχέδιο γωνιακού μειωτήρα με ατέρμονα-κορώνα [101] [59] [20] [131] [506] [507] [39] [137] [37] [5] [43] [30] [102] [2] [61] [59] [100] [22] [1] [19] [25] [523] [522] [521] [89] [88] [59] [7] [9] [12] [520] [519] [518] [11] [6] [1] [2] [5] [6] [7] [9] [11] [12] [19] Πινιόν Γρανάζι Ατέρμονας Κορώνα Άξονας εξόδου Τσιμούχα λαδιού Έδρανο κύλισης Δακτύλιος ασφάλισης Σφήνα [20] [22] [25] [30] [37] [39] [43] [59] [61] Βαλβίδα εξαερισμού Κέλυφος μειωτήρα Έδρανο κύλισης Έδρανο κύλισης Έδρανο κύλισης Δακτύλιος ασφάλισης Σφήνα Βιδωτή τάπα Δακτύλιος ασφάλισης [88] [89] [100] [101] [102] [131] [137] [506] [507] Δακτύλιος ασφάλισης Τάπα κλεισίματος Καπάκι μειωτήρα Κοχλίας εξαγωνικής κεφαλής Φλάντζα συναρμογής Τάπα κλεισίματος Ροδέλα στήριξης Παρέμβυσμα Παρέμβυσμα [518] [519] [520] [521] [522] [523] Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα 16 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

17 Δομή μειωτήρα Βασική δομή μειωτήρα SPIROPLAN W10-W Βασική δομή μειωτήρα SPIROPLAN W10-W30 [100] [101] [102] [22] [65] [66] [68] [71] [143] [72] [1] [89] [88] [521] [522] [523] [25] [6] [8] [19] [7] [250] [251] [17] [11] [518] [519] [12] [520] [9] [1] [6] [7] [8] [9] [11] [12] [17] Πινιόν Γρανάζι Άξονας εξόδου Σφήνα Τσιμούχα λαδιού Έδρανο κύλισης Δακτύλιος ασφάλισης Σωλήνας-αποστάτης [19] [22] [25] [65] [66] [71] [72] [143] Σφήνα Κέλυφος μειωτήρα Έδρανο κύλισης Τσιμούχα λαδιού Έδρανο κύλισης Ροδέλα στήριξης Δακτύλιος ασφάλισης Ροδέλα στήριξης [88] [89] [100] [101] [102] [132] [183] [250] Δακτύλιος ασφάλισης Τάπα κλεισίματος Καπάκι μειωτήρα Κοχλίας εξαγωνικής κεφαλής Φλάντζα συναρμογής Δακτύλιος ασφάλισης Τσιμούχα λαδιού Δακτύλιος ασφάλισης [251] [518] [519] [520] [521] [522] [523] Δακτύλιος ασφάλισης Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 17

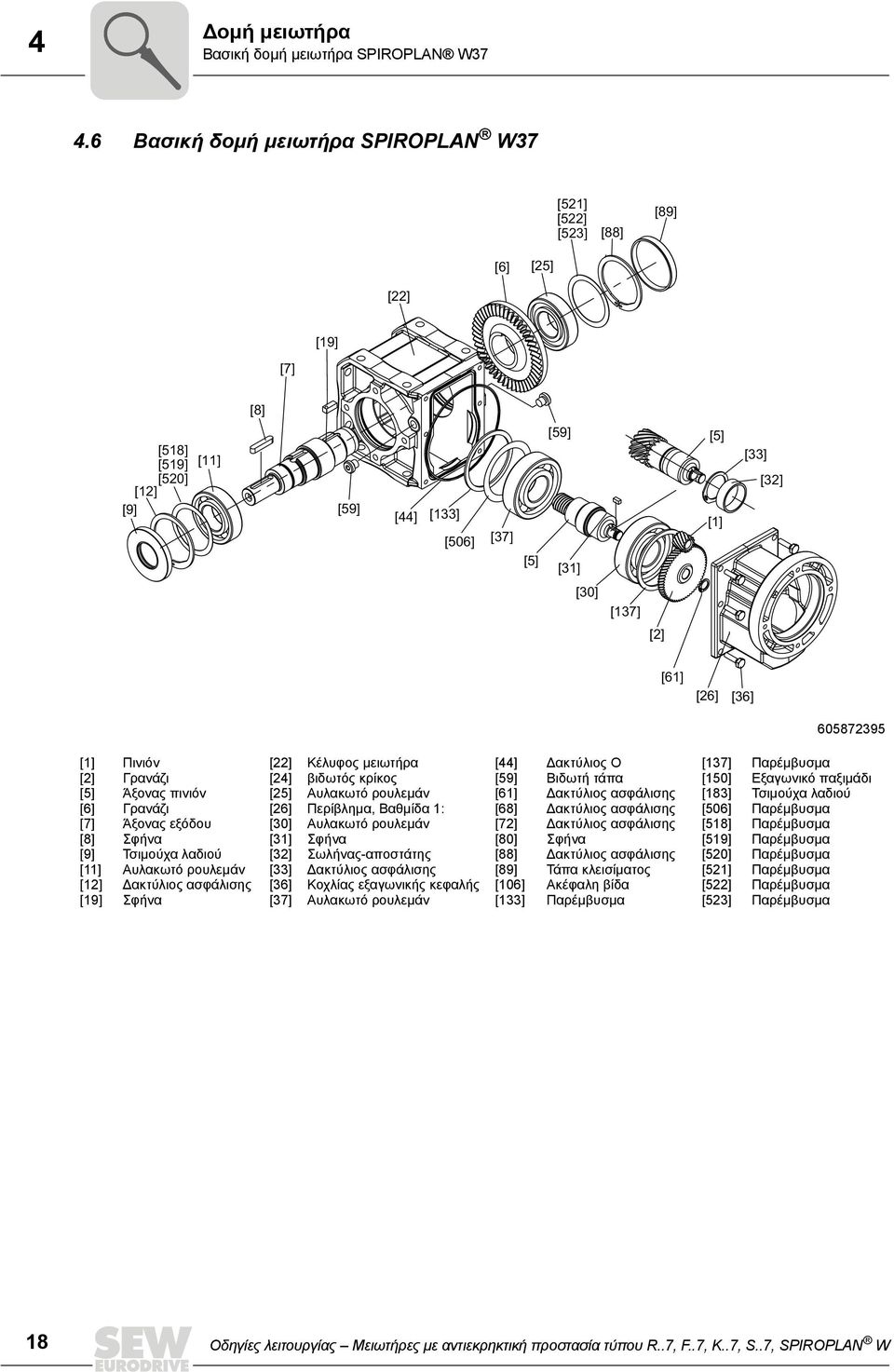

18 4 Δομή μειωτήρα Βασική δομή μειωτήρα SPIROPLAN W Βασική δομή μειωτήρα SPIROPLAN W37 [521] [522] [523] [88] [89] [6] [25] [22] [19] [7] [8] [518] [519] [11] [520] [12] [9] [59] [44] [133] [506] [37] [5] [59] [31] [5] [1] [33] [32] [30] [137] [2] [61] [26] [36] [1] [2] [5] [6] [7] [8] [9] [11] [12] [19] Πινιόν Γρανάζι Άξονας πινιόν Γρανάζι Άξονας εξόδου Σφήνα Τσιμούχα λαδιού Αυλακωτό ρουλεμάν Δακτύλιος ασφάλισης Σφήνα [22] [24] [25] [26] [30] [31] [32] [33] [36] [37] Κέλυφος μειωτήρα βιδωτός κρίκος Αυλακωτό ρουλεμάν Περίβλημα, Βαθμίδα 1: Αυλακωτό ρουλεμάν Σφήνα Σωλήνας-αποστάτης Δακτύλιος ασφάλισης Κοχλίας εξαγωνικής κεφαλής Αυλακωτό ρουλεμάν [44] [59] [61] [68] [72] [80] [88] [89] [106] [133] Δακτύλιος O Βιδωτή τάπα Δακτύλιος ασφάλισης Δακτύλιος ασφάλισης Δακτύλιος ασφάλισης Σφήνα Δακτύλιος ασφάλισης Τάπα κλεισίματος Ακέφαλη βίδα Παρέμβυσμα [137] [150] [183] [506] [518] [519] [520] [521] [522] [523] Παρέμβυσμα Εξαγωνικό παξιμάδι Τσιμούχα λαδιού Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα Παρέμβυσμα 18 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

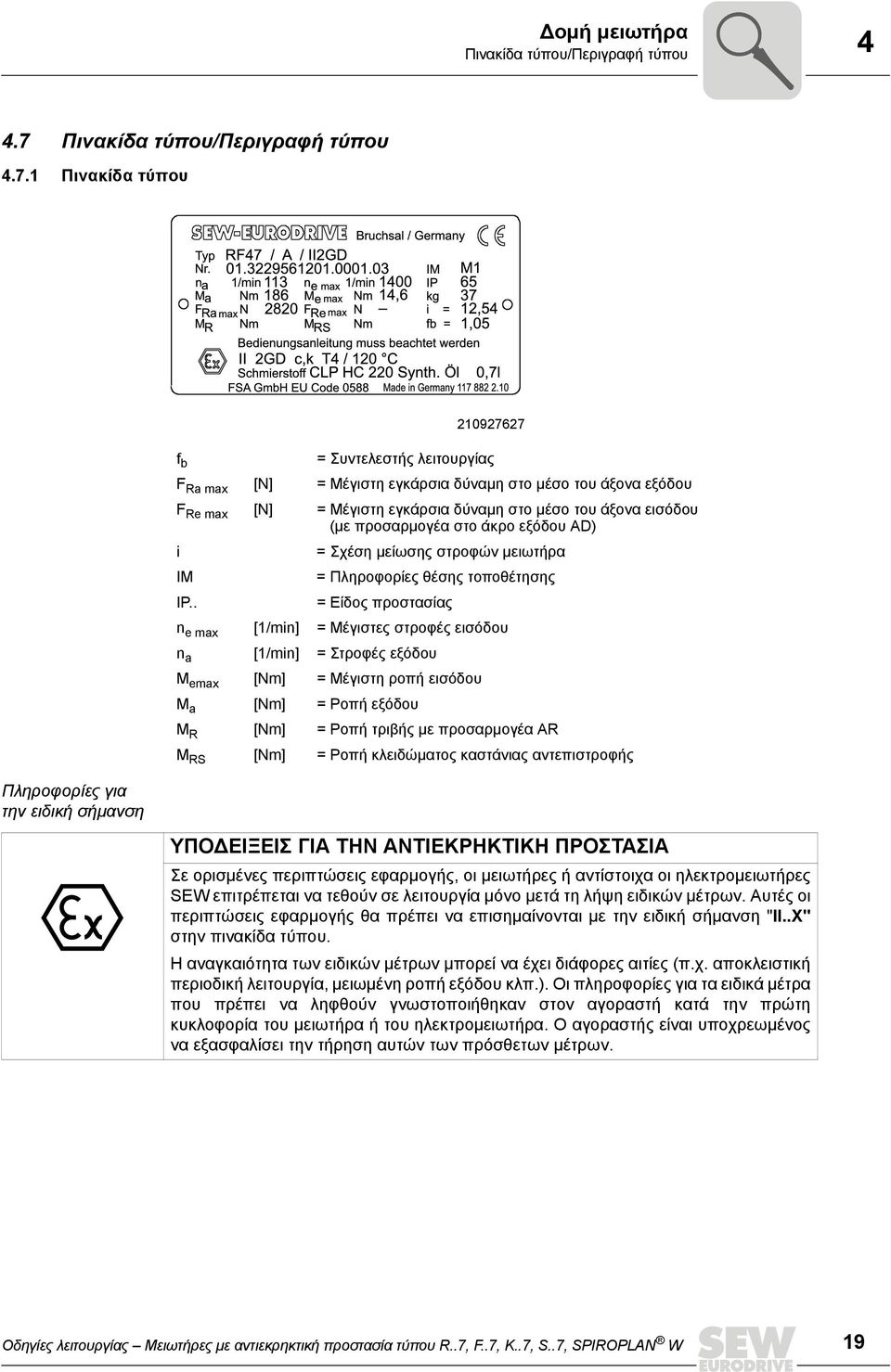

19 Δομή μειωτήρα Πινακίδα τύπου/περιγραφή τύπου Πινακίδα τύπου/περιγραφή τύπου Πινακίδα τύπου f b = Συντελεστής λειτουργίας F Ra max [N] = Μέγιστη εγκάρσια δύναμη στο μέσο του άξονα εξόδου F Re max [N] = Μέγιστη εγκάρσια δύναμη στο μέσο του άξονα εισόδου (με προσαρμογέα στο άκρο εξόδου AD) i = Σχέση μείωσης στροφών μειωτήρα IM = Πληροφορίες θέσης τοποθέτησης IP.. = Είδος προστασίας n e max [1/min] = Μέγιστες στροφές εισόδου n a [1/min] = Στροφές εξόδου M emax [Nm] = Μέγιστη ροπή εισόδου M a [Nm] = Ροπή εξόδου M R [Nm] = Ροπή τριβής με προσαρμογέα AR M RS [Nm] = Ροπή κλειδώματος καστάνιας αντεπιστροφής Πληροφορίες για την ειδική σήμανση ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Σε ορισμένες περιπτώσεις εφαρμογής, οι μειωτήρες ή αντίστοιχα οι ηλεκτρομειωτήρες SEW επιτρέπεται να τεθούν σε λειτουργία μόνο μετά τη λήψη ειδικών μέτρων. Αυτές οι περιπτώσεις εφαρμογής θα πρέπει να επισημαίνονται με την ειδική σήμανση "ΙΙ..Χ" στην πινακίδα τύπου. Η αναγκαιότητα των ειδικών μέτρων μπορεί να έχει διάφορες αιτίες (π.χ. αποκλειστική περιοδική λειτουργία, μειωμένη ροπή εξόδου κλπ.). Οι πληροφορίες για τα ειδικά μέτρα που πρέπει να ληφθούν γνωστοποιήθηκαν στον αγοραστή κατά την πρώτη κυκλοφορία του μειωτήρα ή του ηλεκτρομειωτήρα. Ο αγοραστής είναι υποχρεωμένος να εξασφαλίσει την τήρηση αυτών των πρόσθετων μέτρων. Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 19

20 4 Δομή μειωτήρα Πινακίδα τύπου/περιγραφή τύπου Περιγραφή τύπου Παράδειγμα: Μειωτήρας στροφών με ελικοειδή γρανάζια κατηγορίας II2GD ΥΠΟΔΕΙΞΗ Μία γενική επισκόπηση των περιγραφών τύπου καθώς και περισσότερες πληροφορίες θα βρείτε στα παρακάτω έντυπα: Κατάλογος "Μειωτήρες" Κατάλογος "Ηλεκτρομειωτήρες" Κατάλογος "Μειωτήρες με αντιεκρηκτική προστασία" RF 47 / A / II2GD Αντιεκρηκτικός τύπος κατά την Οδηγία 94/9/EΕ Για απευθείας τοποθέτηση ηλεκτροκινητήρα Μέγεθος μειωτήρα στροφών Σειρά μειωτήρα στροφών με ελικοειδή γρανάζια (με έδραση με φλάντζα) 20 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

21 Μηχανολογική εγκατάσταση Απαραίτητα εργαλεία / Βοηθητικά μέσα 5 5 Μηχανολογική εγκατάσταση 5.1 Απαραίτητα εργαλεία / Βοηθητικά μέσα Σετ κλειδιών Ροπόκλειδο για: Δίóκους σύσφιξης Προσαρμογείς ηλεκτροκινητήρα AQH Καπάκι άξονα εισόδου με πατούρα κεντραρίσματος Διάταξη τοποθέτησης Εξαρτήματα συναρμογής (δίσκοι, αποστατικοί δακτύλιοι) Συνδετικά εξαρτήματα για τα στοιχεία εισόδου και εξόδου Λιπαντικό (π.χ. υγρό NOCO ) Μέσο ασφάλισης σπειρωμάτων (για σύστημα άξονα εισόδου με πατούρα κεντραρίσματος), όπως το Loctite 243 Τα τυποποιημένα εξαρτήματα δεν συμπεριλαμβάνονται στη συσκευασία Ανοχές κατά τις εργασίες τοποθέτησης Ακραξόνιο Ανοχή διαμέτρου σύμφωνα με DIN 748 ISO k6 σε συμπαγείς άξονες με á Â 50 mm ISO m6 σε συμπαγείς άξονες με á > 50 mm ISO H7 για κοίλους άξονες Οπή κέντρου κατά DIN 332, σχήμα DR Φλάντζα Ανοχή πατούρας κεντραρίσματος κατά DIN ISO j6 σε b1 Â 230 mm ISO h6 σε b1 > 230 mm Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 21

22 5 Μηχανολογική εγκατάσταση Προϋποθέσεις για την τοποθέτηση 5.2 Προϋποθέσεις για την τοποθέτηση ΠΡΟΣΟΧΗ! Από τη λανθασμένη συναρμολόγηση μπορεί να προκληθούν ζημιές στο μειωτήρα ή τον ηλεκτρομειωτήρα. Ενδεχόμενες υλικές ζημιές! Προσέξτε τις οδηγίες σ' αυτό το κεφάλαιο! Πρέπει να ισχύουν τα παρακάτω σημεία: Τα στοιχεία που αναγράφονται στην πινακίδα τύπου του ηλεκτρομειωτήρα συμφωνούν με τα στοιχεία του ηλεκτρικού δικτύου. Ο ηλεκτροκινητήρας δεν έχει υποστεί ζημιά κατά τη μεταφορά ή την αποθήκευση. Πρέπει να ικανοποιούνται, όπως προβλέπεται, οι παρακάτω απαιτήσεις: Σε στάνταρ μειωτήρες: Θερμοκρασία περιβάλλοντος σύμφωνα με τα Τεχνικά Εγχειρίδια, την πινακίδα τύπου και τον πίνακα λιπαντικών στο Κεφάλαιο "Λιπαντικά" (βλέπε σελίδα 134). Στο περιβάλλον δεν πρέπει να υπάρχουν λάδια, οξέα, αέρια, αναθυμιάσεις, ακτινοβολία κλπ. Στους ειδικούς τύπους: Ο τύπος του ηλεκτροκινητήρα ανταποκρίνεται στις συνθήκες περιβάλλοντος. Συμβουλευθείτε τις πληροφορίες που αναγράφονται στην πινακίδα τύπου. Σε μειωτήρες με κωνικά γρανάζια / SPIROPLAN W: Δεν επιτρέπεται να υπάρχουν μεγάλες εξωτερικές ροπές αδρανείας, οι οποίες θα μπορούσαν να εξασκήσουν φορτίο αναστροφής στο μειωτήρα. [Σε η (αναστροφή) = 2 1/η < 0,5 αυτασφάλιση] Οι άξονες εξόδου και οι επιφάνειες των φλαντζών πρέπει να καθαριστούν σχολαστικά από τις αντιοξειδωτικές ουσίες και τους ρύπους. Χρησιμοποιήστε κοινό διαλυτικό μέσο. Μην αφήνετε το διαλυτικό να έλθει σε επαφή με τα χείλη στεγανοποίησης από τις τσιμούχες του λαδιού κίνδυνος καταστροφής του υλικού! Αν οι συνθήκες περιβάλλοντος προσβάλλουν τις επιφάνειες, προστατέψτε τις τσιμούχες λαδιού από φθορά. 22 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

23 Μηχανολογική εγκατάσταση Εγκατάσταση του μειωτήρα Εγκατάσταση του μειωτήρα Ο μειωτήρας ή ο ηλεκτρομειωτήρας επιτρέπεται να τοποθετηθεί μόνο στην προβλεπόμενη θέση. Συμβουλευθείτε τις πληροφορίες που αναγράφονται στην πινακίδα τύπου. Οι ηλεκτρομειωτήρες SPIROPLAN, εκτός από τον W37 στον τύπο Μ4, δεν αλλάζουν ανάλογα με την τοποθέτησή τους. Η υποδομή στήριξης πρέπει να έχει τις παρακάτω ιδιότητες: Επίπεδη Αντικραδασμική Στρεπτικά άκαμπτη Το μέγιστο επιτρεπτό λάθος επιπεδότητας για στερέωση ποδών και φλάντζας (ενδεικτικές τιμές με αναφορά το πρότυπο DIN ISO 1101) είναι: Μέγεθος μειωτήρα Â 67: μέγ. 0,4 mm Μέγεθος μειωτήρα : μέγ. 0,5 mm Μέγεθος μειωτήρα : μέγ. 0,7 mm Μέγεθος μειωτήρα : μέγ. 0,8 mm Ταυτόχρονα μη σφίγγετε τα πόδια του κελύφους και τις φλάντζες έδρασης μεταξύ τους και τηρείτε τις επιτρεπτές τιμές εγκάρσιων και αξονικών δυνάμεων! Για τη στερέωση των ηλεκτρομειωτήρων χρησιμοποιήστε μπουλόνια κατηγορίας 8.8. Για τη στερέωση των παρακάτω ηλεκτρομειωτήρων χρησιμοποιήστε μπουλόνια κατηγορίας 10.9: RF37, R37F με φλάντζα á 120 mm RF47, R47F με φλάντζα á 140 mm RF57, R57F με φλάντζα á 160 mm καθώς και RZ37, RZ47, RZ57, RZ67, RZ77, RZ87 ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Στις τάπες ελέγχου και εκροής λαδιού καθώς και στις τάπες και τις βαλβίδες εξαερισμού πρέπει να υπάρχει ελεύθερη πρόσβαση! Θα πρέπει να αποκλειστούν οι λειτουργίες που δημιουργούν υψηλό στατικό ηλεκτρισμό λόγω ταχείας περιστροφής εξαρτημάτων στο στρώμα βαφής. Πριν από την έναρξη της λειτουργίας ελέγξτε την προκαθορισμένη ποσότητα λαδιού ανάλογα με τη θέση τοποθέτησης! Βλέπε Κεφάλαιο "Λιπαντικά" (βλέπε σελίδα 134), ή στοιχεία της πινακίδας τύπου. Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 23

24 5 Μηχανολογική εγκατάσταση Εγκατάσταση του μειωτήρα Μ' αυτή την ευκαιρία ελέγξτε την προκαθορισμένη ποσότητα λαδιού ανάλογα με τη θέση τοποθέτησης. Βλέπε Κεφαλαίο "Λιπαντικά" (βλέπε σελίδα 134), ή στοιχεία της πινακίδας τύπου. Οι μειωτήρες γεμίζονται με την απαιτούμενη ποσότητα λαδιού στο εργοστάσιο. Είναι πιθανόν να υπάρξουν ελαφρές αποκλίσεις στη στάθμη λαδιού ανάλογα με τη θέση τοποθέτησης και είναι επιτρεπτές εντός των κατασκευαστικών ανοχών. Σε περίπτωση αλλαγής της θέσης τοποθέτησης αλλάξτε κατάλληλα την ποσότητα λιπαντικού και τη θέση της βαλβίδας εξαερισμού. Κατά την αλλαγή της τοποθέτησης των μειωτήρων K σε θέση M5 ή σε M6 ή εντός αυτών των θέσεων τοποθέτησης θα πρέπει να επικοινωνήσετε με το τμήμα εξυπηρέτησης πελατών της εταιρίας SEW. Σε αλλαγές της θέσης τοποθέτησης των μειωτήρων S, στα μεγέθη S47... S97 στη θέση τοποθέτησης M2 και M3 παρακαλούμε επικοινωνήστε με το τμήμα υποστήριξης της SEW. ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Η αλλαγή της θέσης τοποθέτησης επιτρέπεται να γίνεται μόνο μετά από συνεννόηση με την εταιρία SEW-EURODRIVE. Χωρίς προηγούμενη συνεννόηση, η έγκριση ATEX παύει να ισχύει! Αν υπάρχει κίνδυνος ηλεκτροχημικής διάβρωσης ανάμεσα στο μειωτήρα και το κινούμενο μηχάνημα, χρησιμοποιήστε πλαστικά παρεμβύσματα πάχους 2-3 mm. Το πλαστικό υλικό που θα χρησιμοποιηθεί θα πρέπει να παρουσιάζει ηλεκτρική αντίσταση διαρροής < 10 9 Ω. Η ηλεκτροχημική διάβρωση μπορεί να εκδηλωθεί ανάμεσα σε διαφορετικά μέταλλα όπως π. χ. σε χυτοσίδηρο και ανοξείδωτο χάλυβα. Επίσης τοποθετήστε πλαστικές ροδέλες στα μπουλόνια! ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Γειώνετε πάντοτε επιπρόσθετα και το περίβλημα του μειωτήρα. 24 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

25 Μηχανολογική εγκατάσταση Εγκατάσταση του μειωτήρα Ροπές σύσφιξης για βίδες στερέωσης Βιδώστε τους ηλεκτρομειωτήρες με τις παρακάτω ροπές σύσφιξης. Βίδα / παξιμάδι Ροπή σύσφιξης βίδας / παξιμαδιού Κατηγορία αντοχής 8.8 [Nm] M6 11 M8 25 M10 48 M12 86 M M M M M M M M Βιδώστε τους αναφερόμενους ηλεκτρομειωτήρες με ελικοειδή γρανάζια και σε έκδοση με φλάντζα, με τις παρακάτω αυξημένες ροπές σύσφιξης. Φλάντζα Μειωτήρας Βίδα / παξιμάδι Ροπή σύσφιξης βίδας / παξιμαδιού Κατηγορία αντοχής 10.9 [Nm] 120 RF37 M RF47 M RF57 M ZR RZ37 M ZR RZ47 M ZR RZ57 M ZR RZ67 M ZR RZ77 M ZR RZ87 M Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 25

26 5 Μηχανολογική εγκατάσταση Εγκατάσταση του μειωτήρα Έδραση μειωτήρα Μειωτήρας σε έκδοση με πέλματα στερέωσης Μειωτήρας με φλάντζα B14 ή/και κοίλο άξονα Μειωτήρας με φλάντζα B5 Ο παρακάτω πίνακας δείχνει τα μεγέθη των σπειρωμάτων των μειωτήρων με πέλματα στερέωσης, ανάλογα με τον τύπο και το μέγεθος του μειωτήρα: Βίδα R / R..F RX F / FH..B / FA..B Τύπος μειωτήρα K / KH..B / KV..B / KA..B M /20 M8 17/27/37 27/ /37 M /47 47/57 M12 47/57/ /67 57/67 67 M16 77/87 77/87 77/ M / M M /167 M36 147/ /157/187 Ο παρακάτω πίνακας δείχνει τα μεγέθη των σπειρωμάτων των μειωτήρων με φλάντζα Β14 ή/και κοίλο άξονα, ανάλογα με τον τύπο και το μέγεθος του μειωτήρα: Τύπος μειωτήρα Βίδα RZ FAZ / FHZ KAZ / KHZ / KVZ Ο παρακάτω πίνακας δείχνει τα μεγέθη των σπειρωμάτων των μειωτήρων με φλάντζα Β5, ανάλογα με τον τύπο, το μέγεθος του μειωτήρα και τη διάμετρο της φλάντζας: S SA / SAZ / SHZ M6 07/17/ /20/30 M8 37/47 27/37/47 37/47 47/57 37 M10 57/67 M12 77/87 57/67/77 57/67/77 67/77 M16 87/97 87/97 87/97 M20 107/ /127 M W WA á φλάντζας [mm] Βίδα RF / R..F / RM FF / FAF / FHF Τύπος μειωτήρα KF / KAF / KHF / KVF SF / SAF / SHF WF / WAF 80 M M M6 07/17/ /20/30/ M8 07/17/ M8 07/17/27/37/47 27/ /47 30/ M10 37/47/57/ / M12 57/67/77/87 57/67 57/ M12 67/77/ M16 77/87/97/ M16 97/107/137/147 97/107 97/ M16 107/137/147/ M20 147/ Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

27 Μηχανολογική εγκατάσταση Εγκατάσταση του μειωτήρα Τοποθέτηση σε υγρούς χώρους ή στο ύπαιθρο Μπορούν να διατεθούν ηλεκτρομειωτήρες έκδοσης με αντιδιαβρωτική προστασία με κατάλληλη προστατευτική βαφή επιφάνειας για χρήση σε υγρούς χώρους ή στο ύπαιθρο. Επισκευάστε τις τυχόν ζημιές στη βαφή (π. χ. στη βαλβίδα εξαερισμού ή στους κρίκους μεταφοράς). Κατά την τοποθέτηση των ηλεκτροκινητήρων σε προσαρμογείς AM, AQ, AR, ΑΤ θα πρέπει να στεγανοποιήσετε τις επιφάνειες των φλαντζών με κατάλληλα υλικά π. χ. Loctite Εξαερισμός του μειωτήρα Οι παρακάτω μειωτήρες στροφών δε χρειάζονται εξαερισμό: R07 στις θέσεις τοποθέτησης M1, M2, M3, M5 και M6 R17, R27 και F27 στις θέσεις τοποθέτησης M1, M3, M5 και M6 Μειωτήρες SPIROPLAN W10, W20, W30 Μειωτήρες SPIROPLAN W37 στις θέσεις τοποθέτησης M1, M2, M3, M5, M6 Όλοι οι υπόλοιποι μειωτήρες παραδίδονται από την εταιρία SEW-EURODRIVE με τη βαλβίδα εξαερισμού κατάλληλα τοποθετημένη και ενεργοποιημένη. Εξαιρέσεις: 1. Η εταιρία SEW παραδίδει τους παρακάτω μειωτήρες με βιδωτή τάπα στην τρύπα που προορίζεται για τον εξαερισμό: Μειωτήρες μεταβλητής τοποθέτησης, αν είναι δυνατό Μειωτήρες για τοποθέτηση κεκλιμένα Η βαλβίδα εξαέρωσης στο κουτί ακροδεκτών του ηλεκτροκινητήρα. Πριν από την έναρξη της λειτουργίας θα πρέπει να αντικαταστήσετε τη βιδωτή τάπα που είναι στο υψηλότερο σημείο με τη συνημμένη βαλβίδα εξαέρωσης. 2. Η εταιρία SEW παραδίδει μαζί με τους μειωτήρες ανοικτής εισόδου, στους οποίους ο εξαερισμός πρέπει να γίνεται από την πλευρά εισόδου, μία βαλβίδα εξαέρωσης σε πλαστική σακούλα. 3. Η SEW παραδίδει μειωτήρες κλειστού τύπου χωρίς βαλβίδα εξαέρωσης. ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Η συναρμολόγηση και σύνδεση των μειωτήρων ανοικτής εισόδου με τους ηλεκτροκινητήρες ή τους προσαρμογείς επιτρέπεται να γίνεται μόνο από εξουσιοδοτημένα άτομα. Παρακαλούμε επικοινωνήστε με τη SEW-EURODRIVE. Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 27

28 5 Μηχανολογική εγκατάσταση Εγκατάσταση του μειωτήρα Ενεργοποίηση της βαλβίδας εξαέρωσης Ελέγξτε εάν η βαλβίδα εξαερισμού είναι ενεργοποιημένη. Σε περίπτωση που η βαλβίδα εξαέρωσης δεν είναι ενεργοποιημένη, θα πρέπει να αφαιρέσετε την ασφάλεια μεταφοράς της βαλβίδας εξαέρωσης πριν από την έναρξη λειτουργίας του μειωτήρα! 1. Βαλβίδα εξαερισμού με κρίκο μεταφοράς Αφαιρέστε τον κρίκο μεταφοράς Η βαλβίδα εξαερισμού ενεργοποιήθηκε Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

29 Μηχανολογική εγκατάσταση Μειωτήρας με συμπαγή άξονα Βαφή του μειωτήρα ΠΡΟΣΟΧΗ! Οι βαλβίδες εξαέρωσης και οι τσιμούχες των αξόνων μπορεί να υποστούν ζημιές κατά τη βαφή ή τη διορθωτική βαφή. Ενδεχόμενες υλικές ζημιές. Καλύψτε τις βαλβίδες εξαέρωσης και τα προστατευτικά χείλη των τσιμουχών των αξόνων πριν από τη βαφή. Μετά τις εργασίες βαφής αφαιρέστε τις ταινίες. 5.4 Μειωτήρας με συμπαγή άξονα Υποδείξεις σχετικά με την τοποθέτηση ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Επιτρέπεται η χρήση μόνο στοιχείων εισόδου και εξόδου που διαθέτουν την έγκριση ATEX, εφόσον υπόκεινται στην Οδηγία 94/9/EΕ. Για την τοποθέτηση στοιχείων εισόδου και εξόδου, χρησιμοποιήστε μόνο διάταξη τοποθέτησης. Για την τοποθέτηση χρησιμοποιήστε την υπάρχουσα κεντρική οπή με σπείρωμα στο ακραξόνιο. ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Επιτρέπεται να χρησιμοποιούνται μόνο ιμάντες με επαρκή ηλεκτρική αντίσταση διαρροής <10 9 Ω. Πρέπει να πληρούν τις απαιτήσεις σύμφωνα με το πρότυπο IEC , κατηγορία FV-0. Τα συνδεόμενα στοιχεία μετάδοσης ισχύος πρέπει να είναι ζυγοσταθμισμένα και δεν επιτρέπεται να προκαλούν καθόλου ανεπίτρεπτες αξονικές ή ακτινικές δυνάμεις (για τις επιτρεπτές τιμές δείτε τον κατάλογο «Ηλεκτρομειωτήρες στροφών» ή «Ηλεκτροκινητήρες με προστασία έκρηξης»). ΥΠΟΔΕΙΞΗ Η εγκατάσταση διευκολύνεται εάν περάσετε πρώτα λιπαντικό στο στοιχείο εξόδου ή το θερμάνετε για λίγο (στους C περίπου). Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 29

30 5 Μηχανολογική εγκατάσταση Μειωτήρας με συμπαγή άξονα Τοποθέτηση στοιχείων εισόδου και εξόδου ΠΡΟΣΟΧΗ! Από τη λανθασμένη τοποθέτηση μπορεί να προκληθούν ζημιές στα έδρανα, το περίβλημα ή τους άξονες. Ενδεχόμενες υλικές ζημιές! Τοποθετείτε τα στοιχεία εισόδου και εξόδου μόνο με μια διάταξη τοποθέτησης. Για την τοποθέτηση χρησιμοποιήστε την οπή κεντραρίσματος με σπείρωμα που υπάρχει στο ακραξόνιο. Σε καμία περίπτωση δεν πρέπει να περνάτε τις τροχαλίες, τους συνδέσμους, τα πινιόν κλπ, πάνω στο ακραξόνιο κτυπώντας με σφυρί. Στην τοποθέτηση των τροχαλιών ιμάντων εφαρμόστε τη σωστή τάση στους ιμάντες σύμφωνα με τις προδιαγραφές του κατασκευαστή. Τα συνδεόμενα στοιχεία μετάδοσης ισχύος πρέπει να είναι ζυγοσταθμισμένα και δεν επιτρέπεται να προκαλούν καθόλου αξονικές ή ακτινικές δυνάμεις (για τις επιτρεπτές τιμές δείτε τον κατάλογο "Ηλεκτρομειωτήρες" ή "Ηλεκτροκινητήρες με αντιεκρηκτική προστασία"). Συναρμολόγηση με διάταξη τοποθέτησης Το σχήμα που ακολουθεί δείχνει μια διάταξη συναρμογής για την τοποθέτηση συμπλεκτών ή πλημνών σε ακραξόνια μειωτήρων ή ηλεκτροκινητήρων. Σε περίπτωση που η βίδα μπορεί να βιδωθεί χωρίς προβλήματα, μπορείτε να παραλείψετε το αξονικό ρουλεμάν της διάταξης τοποθέτησης. [1] [2] [3] [1] Ακραξόνιο μειωτήρα [2] Αξονικό ρουλεμάν [3] Πλήμνη συνδέσμου 30 Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

31 Μηχανολογική εγκατάσταση Μειωτήρας με συμπαγή άξονα 5 Αποφυγή μεγάλων εγκάρσιων δυνάμεων Για την αποφυγή μεγάλων εγκάρσιων δυνάμεων: Τοποθετήστε τα γρανάζια ή τα γρανάζια αλυσίδας σύμφωνα με την εικόνα B. [1] [1] [A] [B] [1] Πλήμνη [A] λάθος [B] σωστά ΥΠΟΔΕΙΞΗ Η εγκατάσταση διευκολύνεται εάν περάσετε πρώτα λιπαντικό στο στοιχείο εξόδου ή το θερμάνετε για λίγο (στους C περίπου) Τοποθέτηση συνδέσμων ΠΡΟΣΟΧΗ! Τα στοιχεία εισόδου και εξόδου, όπως τροχαλίες ιμάντες, σύνδεσμοι κλπ. κινούνται γρήγορα κατά τη διάρκεια λειτουργίας. Κίνδυνος σύνθλιψης και εμπλοκής. Καλύψτε τα στοιχεία εισόδου και εξόδου με προστασία επαφής. Κατά τη συναρμολόγηση των συνδέσμων πραγματοποιήστε την παρακάτω ζυγοστάθμιση σύμφωνα με τις οδηγίες του κατασκευαστή. α) Μέγιστη και ελάχιστη απόσταση b) Αξονική μετατόπιση c) Γωνιακή μετατόπιση a) b) c) Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 31

32 5 Μηχανολογική εγκατάσταση Μειωτήρες και ηλεκτρομειωτήρες στροφών κατηγορίας II2GD 5.5 Μειωτήρες και ηλεκτρομειωτήρες στροφών κατηγορίας II2GD ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Οι αντιεκρηκτικοί μειωτήρες και ηλεκτρομειωτήρες στροφών σειράς R, F, K, W και S, ανταποκρίνονται στις απαιτήσεις σχεδίασης της ομάδας συσκευών II, κατηγορίας 2G (προστασία σε περιβάλλον εκρηκτικών αερίων) και 2D (προστασία σε περιβάλλον εκρηκτικής σκόνης). Προορίζονται για χρήση στη ζώνη 1 και 21. Οι μειωτήρες με αντιεκρηκτική προστασία της σειράς R, F, K και S με προσαρμογέα τύπου AR (προσαρμογέας με συμπλέκτη ολίσθησης (υπερφόρτωσης)) ανταποκρίνονται στις απαιτήσεις για την ομάδα συσκευών II, κατηγορία 3G (λειτουργία σε περιβάλλον εκρηκτικών αερίων) και 3D (λειτουργία σε περιβάλλον εκρηκτικής σκόνης). Προορίζονται για χρήση στη ζώνη 2 και 22. Οι μειωτήρες και οι ηλεκτρομειωτήρες της σειράς W10.. δεν επιτρέπεται να χρησιμοποιούνται σε πιθανά εκρηκτικό περιβάλλον Θερμοκρασία περιβάλλοντος Οι μειωτήρες της κατηγορίας II2D επιτρέπεται να χρησιμοποιούνται σε θερμοκρασίες περιβάλλοντος από 20 C έως +40 C. ΥΠΟΔΕΙΞΕΙΣ ΓΙΑ ΤΗΝ ΑΝΤΙΕΚΡΗΚΤΙΚΗ ΠΡΟΣΤΑΣΙΑ Αν επικρατούν άλλες θερμοκρασίες περιβάλλοντος, αυτές θα πρέπει να αναγράφονται στην πινακίδα αναγνώρισης Κατηγορία θερμοκρασίας Οι μειωτήρες και οι ηλεκτρομειωτήρες της κατηγορίας II2G (για εκρηκτική ατμόσφαιρα αερίου) με τροφοδοσία από το ηλεκτρικό δίκτυο, είναι εγκεκριμένοι για τις κατηγορίες θερμοκρασίας T3 έως T6 ανάλογα με τις στροφές, τη σχέση μετάδοσης και τη θέση τοποθέτησης. Την τάξη θερμοκρασίας του μειωτήρα στροφών μπορείτε να βρείτε στην πινακίδα αναγνώρισης. Η τάξη θερμοκρασίας μεμονωμένων μειωτήρων και ηλεκτρομειωτήρων που λειτουργούν με μετατροπέα συχνότητας (inverter) (μόνο 4- πολικοί και 6-πολικοί) καθορίζεται κατόπιν γνωμοδότησης του SEW-EURODRIVE, ανάλογα με την εκάστοτε εφαρμογή Θερμοκρασία επιφανείας Η θερμοκρασία επιφανείας των μειωτήρων στην κατηγορία II2D ανέρχεται το πολύ στους 120 C ή 140 C, ανάλογα με τις στροφές, τη σχέση μετάδοσης και τη θέση τοποθέτησης. Χαμηλότερες θερμοκρασίες επιφανείας εγκρίνονται μόνο μετά από συνεννόηση με τη SEW-EURODRIVE και πρέπει να αναγράφονται στην πινακίδα αναγνώρισης. Ο υπεύθυνος της εγκατάστασης πρέπει να διασφαλίσει ότι η ενδεχόμενη συγκέντρωση σκόνης δε θα υπερβεί το μέγιστο επιτρεπτό πάχος των 5 mm κατά το πρότυπο EN Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

33 Μηχανολογική εγκατάσταση Μειωτήρες και ηλεκτρομειωτήρες στροφών κατηγορίας II2GD Βαθμός προστασίας Όλοι οι τύποι μειωτήρων ανταποκρίνονται στο είδος προστασίας IP65 σύμφωνα με το πρότυπο EN Συνθήκες περιβάλλοντος Πρέπει να διασφαλίζεται ο επαρκής αερισμός του μειωτήρα χωρίς να υπάρχουν εξωτερικές θερμικές επιδράσεις (π.χ. μέσω των συνδέσμων) Ισχύς και ροπή εξόδου Πρέπει να διασφαλίζεται η τήρηση της ροπής εξόδου και των επιτρεπτών εγκάρσιων δυνάμεων Ειδικοί τύποι Οι ειδικοί τύποι (π.χ. τροποποιημένος άξονας εξόδου) επιτρέπεται να χρησιμοποιηθούν σε περιβάλλον με κίνδυνο εκρήξεων μόνο με έγκριση της SEW-EURODRIVE. Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 33

34 øb +0.5 øa 5 Μηχανολογική εγκατάσταση Βραχίονες ροπής για μειωτήρα κοίλου άξονα 5.6 Βραχίονες ροπής για μειωτήρα κοίλου άξονα ΠΡΟΣΟΧΗ! Από τη λανθασμένη συναρμολόγηση μπορεί να προκληθούν ζημιές στον μειωτήρα. Ενδεχόμενες υλικές ζημιές! Κατά την τοποθέτηση μην υποβάλλετε τους βραχίονες ροπής σε καταπόνηση. Για τη στερέωση των βραχιόνων ροπής θα πρέπει να χρησιμοποιηθούν κοχλίες ποιότητας Μειωτήρας παράλληλων αξόνων Η εικόνα που ακολουθεί δείχνει τους βραχίονες ροπής σε μειωτήρες παράλληλων αξόνων: [1] [3] c d ΔL [2] [1] Βίδα [2] Ροδέλα [3] Παξιμάδι Για τη συναρμολόγηση των ελαστικών αποσβεστήρων ακολουθήστε την παρακάτω διαδικασία: 1. Χρησιμοποιείτε μόνο κοχλίες [1] και ροδέλες σύμφωνα με τον πίνακα που ακολουθεί. 2. Για την ασφάλιση της κοχλιοσύνδεσης χρησιμοποιήστε 2 παξιμάδια [3]. 3. Σφίξτε τη βίδα μέχρι να επιτευχθεί η προένταση "Δ L" των ελαστικών αποσβεστήρων σύμφωνα με τον πίνακα. Μειωτήρας Διάμετρος ελαστικός αποσβεστήρας Εσωτερική διάμετρος Μήκος (χωρίς τάνυση) Πλάτος δίσκου Δ L (σε τάνυση) a [mm] b [mm] c [mm] d [mm] [mm] FA FA FA FA FA FA FA FA FA FA FA Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W

35 Μηχανολογική εγκατάσταση Βραχίονες ροπής για μειωτήρα κοίλου άξονα Μειωτήρας με κωνικά γρανάζια Η εικόνα που ακολουθεί δείχνει τους βραχίονες ροπής σε μειωτήρες με κωνικά γρανάζια. Στηρίξτε το χιτώνιο [1] και από τις δύο πλευρές. Τοποθετήστε την πλευρά σύνδεσης B κατοπτρικά την πλευρά A. [1] Μειωτήρας Κοχλίες Ροπή σύσφιξης KA37 4 M Nm KA47 4 M Nm KA67 4 M Nm KA77 4 M Nm KA87 4 M Nm KA97 4 M Nm KA107 4 M Nm KA127 4 M Nm KA157 4 M Nm Μειωτήρας με ατέρμονα-κορώνα Η εικόνα που ακολουθεί δείχνει τους βραχίονες ροπής σε μειωτήρες με ατέρμονακορώνα. Στηρίξτε το χιτώνιο [1] και από τις δύο πλευρές. [1] Μειωτήρας Κοχλίες Ροπή σύσφιξης SA37 4 x M Nm SA47 4 x M Nm SA57 6 x M Nm SA67 8 x M Nm SA77 8 x M Nm SA87 8 x M Nm SA97 8 x M Nm Oδηγίες λειτουργίας Μειωτήρες με αντιεκρηκτική προστασία τύπου R..7, F..7, K..7, S..7, SPIROPLAN W 35
