1 ΤΣΙΜΠΟΥΚΑΣ ΝΙΚΟΛΑΟΣ ΑΚΤΩΡ Α.Τ.Ε., Μηχανικός Τεχνολογιών Αντιρρύπανσης Ε.Ε.Λ. ΑΙΝΕΙΑ ΘΕΣΣΑΛΟΝΙΚΗ, 25 Μαΐου 2015

2 ΣΚΟΠΟΣ ΕΡΕΥΝΗΤΙΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ Απομάκρυνσηφωσφόρου από τη δευτεροβάθμια εκροή της Ε.Ε.Λ. ΑΙΝΕΙΑ, με σκοπό την επίτευξη των ορίων εκροής τα οποία συνεχώς μειώνονται Ανάκτησηφωσφόρου, ο οποίος φώσφορος αποτελεί πολύτιμο θρεπτικό συστατικό για τις γεωργικές καλλιέργειες

ΑΙΝΕΙΑ, με σκοπό την επίτευξη των ορίων εκροής τα οποία συνεχώς

3 Διάγραμμα Ροής Πιλοτικής Μονάδας

4 Παραγωγικοί Τρόποι Λειτουργίας Πιλοτικής Μονάδας 1. Κανονική Λειτουργία 1.1 Αντίστροφη Πλύση 1.2 Αναγέννηση 2. Εναλλακτική Λειτουργία Χειροκίνητη Λειτουργία

5 Κανονική Λειτουργία Προσρόφηση Φωσφόρου στη Στήλη

6 Κανονική Λειτουργία Προσρόφηση Φωσφόρου στη Στήλη Q = 3,4 lt/min ή 204 lt/h Ce in = 1,3 4,5mg P-PO 4 3- /lt Ce out <0,2mg P-PO 4 3- /lt Υψηλή Απόδοση Προσρόφησης!!! & Σύστημα Διάχυσης Αέρα

7 Κανονική Λειτουργία Αυτοματισμός Πιλοτικής Μονάδας PUG01: ON = 1 min, OFF = 7min ΤΟΜ01 2. PPD01: FWD = 11 min, REV = 1 min 3. PPD02: Βάσει Αισθητηρίου Στάθμης

8 Δειγματοληψία, Καταγραφή Δεδομένων & Αναλύσεις Είσοδος Στήλης / 12 ώρες PPD02 =.. hours Q = lt/min Ε ί σ ο δ ο ς Έξοδος Στήλης / 6 ώρες Θειικό Οξύ H 2 SO 4 ph < 4 ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΚΑ ΜΕ ΤΗ ΜΕΘΟΔΟ ΤΟΥ ΑΣΚΟΡΒΙΚΟΥ ΟΞΕΟΣ κατάlab. Method APHA STANDARD METHODS, 21 ST ED Method 4500 P Ε

9 Χαρακτηριστικά Στήλης Προσρόφησης & Λειτουργικά Χαρακτηριστικά Υδροξυ-οξείδιο του Σιδήρου FeOOH Παράμετρος Τιμή Χαρακτηριστικά Στήλης Μονάδα Μέτρησης 1. Ύψος 200 cm 2.Διάμετρος 18,4 cm 3. Επιφάνεια 266 cm 2 4. Όγκος 53,1 lt 5. Μάζα FeOOH 22,56 Kg 6. Όγκος FeOOH 32,0 lt 7. Ύψος FeOOH 120 cm 8. Ειδική επιφάνεια >100 m 2 /gr Λειτουργικά Χαρακτηριστικά 1. Παροχή 204 Lt/h 2. Χρόνος Επαφής 9,4 min 3. Ταχύτητα Ροής 7,65 m/h

Επιφάνεια 266 cm 2 4. Όγκος 53,1 lt 5. Μάζα FeOOH 22,56 Kg 6. Όγκος FeOOH 32,0 lt 7. Ύψος FeOOH 120 cm 8.

10 Κανονική Λειτουργία Διάγραμμα Φόρτωσης Στήλης Φόρτωση Στήλης Προσρόφησης Ce in = 3,4 4,5 mg P-PO 3-4 / lt Ce in = 1,3-2 mg P-PO 4 3- / lt 1 η Φόρτωση: Συγκέντρωση εξόδου της στήλης έως 0,43mg P-PO 4 3- / lt, και ικανότητα προσρόφησης του υλικού έως 23,36mg P-PO 4 3- / gr FeOOH 2 η Φόρτωση: Συγκέντρωση εξόδου της στήλης έως 1,4mg P-PO 4 3- / lt, και ικανότητα προσρόφησης του υλικού έως 9,95mg P-PO 4 3- / gr FeOOH

lt, και ικανότητα προσρόφησης του υλικού έως 23,36mg P-PO 4 3- / gr FeOOH 2 η Φόρτωση: Συγκέντρωση

11 Αναγέννηση της Στήλης Προσρόφησης και Ανάκτηση Φωσφόρου

12 Αναγέννηση της Στήλης Προσρόφησης και Ανάκτηση Φωσφόρου Χλωριούχο Ασβέστιο CaCl2 & Σύστημα Διάχυσης Αέρα Υδροξείδιο του Νατρίου NaOH Πολυηλεκτρολύτης

13 Αυτοματισμός Πιλοτικής Μονάδας σε Φάση Αναγέννησης & Ανάκτησης 3 1.MIX03 = Συνεχή λειτουργία PUG02: Συνεχή λειτουργία Q = 3,2 lt/minή192 lt/h 5. PUP01: Χειροκίνητη λειτουργία 1 3. PPD03: FWD = 119 min, REV = 1 min Q = 3,2 lt/minή192 lt/h 6. PUP02: Εφόσον χρειαστεί 7. PUP03: Βάσει ph-μέτρου PUG03: Συνεχή λειτουργία Q = 3,2 lt/minή192 lt/h 100 % Ανακυκλοφορία

14 Δειγματοληψία, καταγραφή δεδομένων και αναλύσεις 2PO Ca 2+ Ca 3 (PO 4 ) 2 1 ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΚΑ ΜΕ ΤΗ ΜΕΘΟΔΟ ΤΟΥ ΑΣΚΟΡΒΙΚΟΥ ΟΞΕΟΣ κατά Lab. Method APHA STANDARD METHODS, 21 ST ED Method 4500 P Ε ΣΥΜΠΛΟΚΟΜΕΤΡΙΚΗ ΟΓΚΟΜΕΤΡΗΣΗ ΜΕ E.D.T.A. κατά Lab. Method APHA STANDARD METHODS, 21 ST ED Method 2340 C Υδροξυαπατίτης C 10 mgca/ lt C > 10 mgca/ lt C = 0-10 mgca/ lt

Method APHA STANDARD METHODS, 21 ST ED. 2005 Method 4500 P Ε ΣΥΜΠΛΟΚΟΜΕΤΡΙΚΗ ΟΓΚΟΜΕΤΡΗΣΗ ΜΕ E.

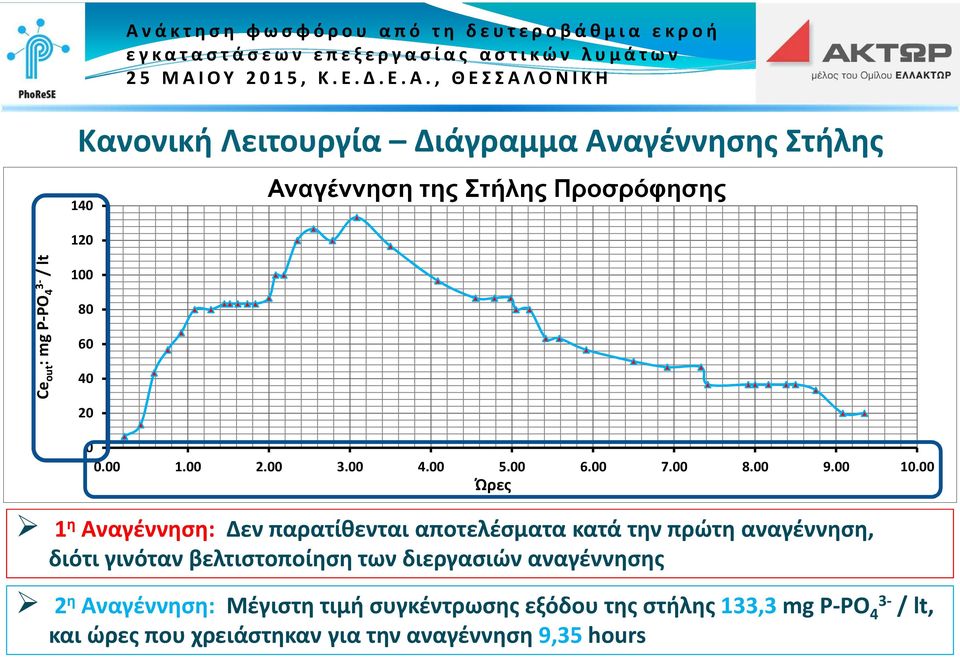

15 Ανάκτηση φωσφόρου από τη δευτεροβάθμια εκροή Κανονική Λειτουργία Διάγραμμα Αναγέννησης Στήλης Αναγέννηση της Στήλης Προσρόφησης Ce out : mg P-PO 4 3-/ lt η Αναγέννηση: Δεν παρατίθενται αποτελέσματα κατά την πρώτη αναγέννηση, διότι γινόταν βελτιστοποίηση των διεργασιών αναγέννησης 2 η Αναγέννηση: Μέγιστη τιμή συγκέντρωσης εξόδου της στήλης 133,3mg P-PO 4 3- / lt, και ώρες που χρειάστηκαν για την αναγέννηση 9,35 hours Ώρες

00 1 η Αναγέννηση: Δεν παρατίθενται αποτελέσματα κατά την πρώτη αναγέννηση, διότι γινόταν βελτιστοποίηση των διεργασιών

16 Εναλλακτικός Παραγωγικός Τρόπος Λειτουργίας Πιλοτικής Μονάδας Δεν έχει δοκιμαστεί ακόμα Θα δοκιμαστεί μετά τη βελτιστοποίηση της κανονικής λειτουργίας Με παράκαμψη της στήλης προσρόφησης Με απευθείας καταβύθιση του ιζήματος στο συγκρότημα ανάκτησης με προσθήκη Fe 3+

κανονικής λειτουργίας Με παράκαμψη της στήλης προσρόφησης Με

17 Εναλλακτικός Παραγωγικός Τρόπος Λειτουργίας Πιλοτικής Μονάδας

18 ΣΥΜΠΕΡΑΣΜΑΤΑ Επιτυγχάνεται απομάκρυνση φωσφόρου από την εκροή των δευτεροβάθμιων καθιζήσεων της ΕΕΛ ΑΙΝΕΙΑκαι ικανοποιούνται ακόμα και τα αυστηρότερα όρια της Ευρωπαϊκής Νομοθεσίας ( < 1mgP-PO 4 3- / lt) Επιτυγχάνεται η αναγέννηση του προσροφητικού υλικού της στήλης και δίνεται η δυνατότητα επαναχρησιμοποίησής του Επιτυγχάνεται η ανάκτηση του φωσφόρου από την εκροή των δευτεροβάθμιων καθιζήσεων της ΕΕΛ ΑΙΝΕΙΑ, σε μορφή που δύναται να χρησιμοποιηθεί για φυτοδιάθεση.

αναγέννηση του προσροφητικού υλικού της στήλης και δίνεται η δυνατότητα επαναχρησιμοποίησής του Επιτυγχάνεται η

19 ΕΥΧΑΡΙΣΤΙΕΣ Η έρευνα υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος (ΠΑΒΕΤ) Project (PhoReSe) (1525-ΒΕΤ- 2013) και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. Το έργο υλοποιείται με την έγκριση της Διεύθυνσης Λειτουργίας και Συντήρησης Εγκαταστάσεων και Περιβαλλοντικών Ελέγχων της ΕΥΑΘ Α.Ε.

(Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους.

20 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ ΤΣΙΜΠΟΥΚΑΣ ΝΙΚΟΛΑΟΣ Τηλ ,
