1 Σύντομη ενημέρωση για το HEPOS Μητροπούλου Ελένη, Σταυροπούλου Ιφιγένεια Τμήμα Γεωδαιτικής Υποδομής Operators του HEPOS ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε. Μεσογείων 288, Χολαργός - Αθήνα Τηλ. (210) , emitropo@ktimatologio.gr, istavrop@ktimatologio.gr Το έργα του HEPOS συγχρηματοδοτούνται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης στο πλαίσιο του Ε.Π. «Κοινωνία της Πληροφορίας». Ενότητες της παρουσίασης Ενότητα Α Περιγραφή του HEPOS και των υπηρεσιών που παρέχει Χρήση του HEPOS μέχρι σήμερα Ενότητα Β Σύστημα αναφοράς του HEPOS και ΕΓΣΑ87 Μετασχηματισμός συντεταγμένων 1

2 Αρχιτεκτονική του HEPOS ΣΤΑΘΜΟΙ ΑΝΑΦΟΡΑΣ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ ΧΡΗΣΤΕΣ Οι 98 Σταθμοί Αναφοράς Σταθμοί Αναφοράς 87 δικτυακής λύσης (VRS - FKP - MAC) 11 μεμονωμένοι 2

3 Σταθμοί Αναφοράς Κεραίες: Trimble Zephyr Geodetic με θόλο Σταθμοί Αναφοράς Στήριξη σε οροφή Στήριξη σε τοίχο 3

4 Σταθμοί Αναφοράς Rack σταθμών αναφοράς Εξοπλισμός στο rack Σταθμοί Αναφοράς Χαρακτηριστικά Σταθμών Αναφοράς: Ελεύθερος ορίζοντας Απουσία αισθητών Η/Μ παρεμβολών Σταθερότητα κεραίας Απουσία φαινομένου πολλαπλών διαδρομών (multipath) Αλεξικεραυνική προστασία (αλεξικέραυνο, κλωβός, surge arrestor) Ασφάλεια εξοπλισμού Ελεγχόμενη πρόσβαση σε μη εξουσιοδοτημένα άτομα Εύκολη και ταχεία πρόσβαση 4

5 Κέντρο Ελέγχου Δέκτης GPS Firewall Router VPN Concentrator Τερματικό KVM Access Server Network switch Servers Backup device Storage server UPS Battery Packs (2/6) Κέντρο Ελέγχου Χαρακτηριστικά Κέντρου Ελέγχου: Λογισμικό Trimble GPSNet 6 Servers Εξοπλισμός υποστήριξης 150 παράλληλων χρηστών εφαρμογών πραγματικού χρόνου με δυνατότητα επέκτασης Εξοπλισμός υποστήριξης 60 παράλληλων συνδέσεων GSM με δυνατότητα επέκτασης 5

6 Παρεχόμενες Υπηρεσίες Πραγματικού Χρόνου RTK DGPS Μετεπεξεργασίας Δεδομένα πραγματικών σταθμών αναφοράς Δεδομένα εικονικών σταθμών αναφοράς Επιλογή διαστήματος καταγραφής Επιλογή format (Rinex, Compact Rinex), συμπίεσης Υποστήριξη χρηστών Ενημέρωση για κατάσταση υπηρεσιών δικτύου Τεχνική υποστήριξη σε θέματα σύνδεσης με το HEPOS Παρεχόμενες Υπηρεσίες Υπηρεσίες Μετεπεξεργασίας Πραγματικού χρόνου SERVICE RS data VRS data Network RTK: VRS Network RTK: FKP Network RTK: MAC Single Base RTK Network DGPS Single Base DGPS FORMAT RINEX, CRINEX RINEX, CRINEX RTCM 2.3 RTCM 3.0 RTCM 3.1 CMR+ RTCM 2.3 RTCM 2.3 6

7 Απαιτούμενος εξοπλισμός για υπηρεσίες μετεπεξεργασίας Για τη χρήση των υπηρεσιών μετεπεξεργασίας απαιτείται: 1 γεωδαιτικός δέκτης για τη διεξαγωγή των μετρήσεων (πρακτικά οποιοσδήποτε δέκτης μίας ήδύοσυχνοτήτων) Λογισμικό επίλυσης με δυνατότητα εισαγωγής RINEX (ήακόμη καλύτερα CRINEX: Compact RINEX) Πρόσβαση στις υπηρεσίες μετεπεξεργασίας Η πρόσβαση στις υπηρεσίες γίνεται μέσω της εφαρμογής RINEX Shop του ιστοχώρου του συστήματος ( Ηεφαρμογή RINEX Shop εμφανίζεται μετά από σύνδεση στο σύστημα ως εγγεγραμμένος χρήστης. Είναι η μοναδική επιλογή την οποία έχουν επιπλέον στη διάθεσή τους οι εγγεγραμμένοι χρήστες σε σχέση με όσους συνδέονται στον ιστοχώρο ως επισκέπτες. 7

8 Πρόσβαση στις υπηρεσίες μετεπεξεργασίας Επιλογή επιθυμητού Σταθμού Αναφοράς και της επιθυμητής περιόδου παρατηρήσεων (ημερομηνία, χρόνος έναρξης, διάρκεια και διαστήματος καταγραφής) Απαιτούμενος εξοπλισμός για υπηρεσίες πραγματικού χρόνου Εφαρμογές RTK 1 γεωδαιτικός δέκτης (σύγχρονος ή αναβαθμίσιμος για VRS, FKP ή MAC) 1 modem GSM ή GPRS: Συνήθως στα σύγχρονα γεωδαιτικά GPS ενσωματώνεται στο δέκτη ή στο χειριστήριο Εφαρμογές DGPS 1 γεωδαιτικός δέκτης ή 1 δέκτης εφαρμογών GIS ή 1 απλούστερος δέκτης με δυνατότητα λήψης διαφ. διορθώσεων DGPS και κατάλληλο interface για επικοινωνία με το Κ.Ε. 1 modem GSM ή GPRS 8

9 Παράδειγμα σύνδεσης με το Κέντρο Ελέγχου μέσω κινητού τηλεφώνου. To χειριστήριο συνδέεται με το κινητό μέσω Bluetooth. Σύνδεση με το Κέντρο Ελέγχου - Πρόσβαση στις υπηρεσίες πραγματικού χρόνου Σύνδεση με το Κέντρο Ελέγχου Παράδειγμα σύνδεσης με το Κέντρο Ελέγχου μέσω Compact Flash κάρτας GSM/GPRS. 9

10 Διάθεση των υπηρεσιών του HEPOS Οι υπηρεσίες του HEPOS χρησιμοποιούνται από: 25/2/2008: Αναδόχους έργων Γ ΚΠΣ της Κτηματολόγιο Α.Ε. (συμβάσεις: LSO-VLSO, χάραξηςγραμμήςαιγιαλού, ποιοτικού ελέγχου υποβάθρων.) 19/3/2008: Αντιπροσώπους γεωδαιτικών συστημάτων GPS (περιορισμένη χρονικά πρόσβαση στις υπηρεσίες πραγματικού χρόνου για εξοικείωση στη χρήση των υπηρεσιών του συστήματος ώστε να μπορούν να υποστηρίζουν τους κατόχους δεκτών GPS για χρήση του HEPOS). 25/5/2009: /2009: Από κάθε ενδιαφερόμενο Χρήση των υπηρεσιών πραγματικού χρόνου του HEPOS Χρήση των υπηρεσιών RTK από 25/5/2009 έως 31/12/

11 Χρήση των υπηρεσιών πραγματικού χρόνου του HEPOS Χρόνος επίλυσης ασαφειών φάσης (Initialization Time) κατά τη χρήση RTK από αναδόχους έργων Γ ΚΠΣ της Κτηματολόγιο Α.Ε. Από τη μέχρι τώρα χρήση: ελάχιστος χρόνος επίλυσης ασαφειών: 7 sec μέσος χρόνος επίλυσης ασαφειών: 24 sec ΠΟΣΟΣΤΟ % ΕΠΙ ΤΗΣ ΣΥΝΟΛΙΚΗΣ ΧΡΗΣΗΣ ΧΡΟΝΟΣ ΕΠΙΛΥΣΗΣ ΑΣΑΦΕΙ ΩΝ ΦΑΣΗΣ (sec) Σημείωση: Περιορισμένος αριθμός περιπτώσεων με χρόνους μεγαλύτερους από 80 sec έχουν εξαιρεθεί γιατί οφείλονται συνήθως σε προβληματική λήψη στην περιοχή εργασίας του χρήστη. Χρήση των υπηρεσιών μετεπεξεργασίας του HEPOS Περιπτώσεις προτίμησης ζήτησης Εικονικού Σ.Α.,., ακόμα και σε περιπτώσεις όπου δίπλα στην περιοχή εργασίας υπάρχει «πραγματικός» Σ.Α. Ν. Πιερίας Ν. Φθιώτιδας 11

12 Αριθμός αδειών χρήσης ΑΡΙΘΜΟΣ ΑΔΕΙΩΝ 25/5/2009-8/2/ /6/2009 8/6/ /6/ /6/ /6/2009 6/7/ /7/ /7/ /7/2009 3/8/ /8/ /8/ /8/ /8/2009 7/9/ /9/ /9/ /9/2009 5/10/ /10/ /10/ /10/2009 2/11/2009 9/11/ /11/ /11/ /11/2009 7/12/ /12/ /12/ /12/2009 4/1/ /1/ /1/ /1/2010 1/2/2010 8/2/2010 # ΑΔΕΙΩΝ ΧΡΗΣΗΣ ΗΜΕΡΟΜΗΝΙΑ Συμπεράσματα Α Ενότητας Από τη μέχρι τώρα λειτουργία του HEPOS προκύπτει ότι: Γίνεται συστηματική χρήση του συστήματος. Η χρήση των υπηρεσιών εκτείνεται σε όλη τη χώρα. Έχουν χρησιμοποιηθεί όλες οι υπηρεσίες / formats που υποστηρίζει το σύστημα. Αναλυτικές και επαρκείς οι οδηγίες χρήσης των υπηρεσιών πραγματικού χρόνου και μετεπεξεργασίας. Οι εγγεγραμμένοι αντιπρόσωποι γεωδαιτικών συστημάτων GPS έχουν εξοικειωθεί με τη χρήση του συστήματος και μπορούν πλέον να υποστηρίζουν τους κατόχους δεκτών GPS. 12

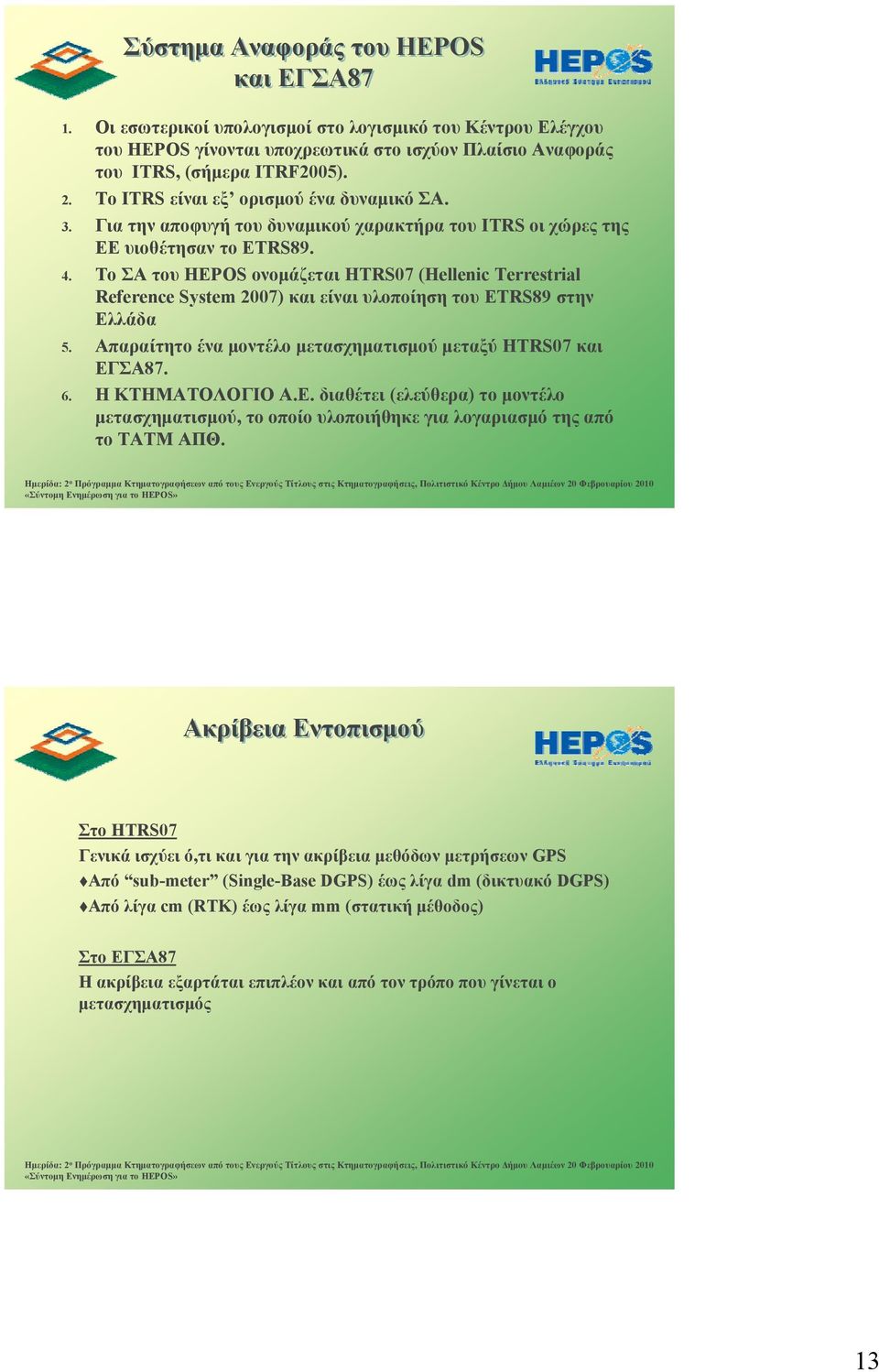

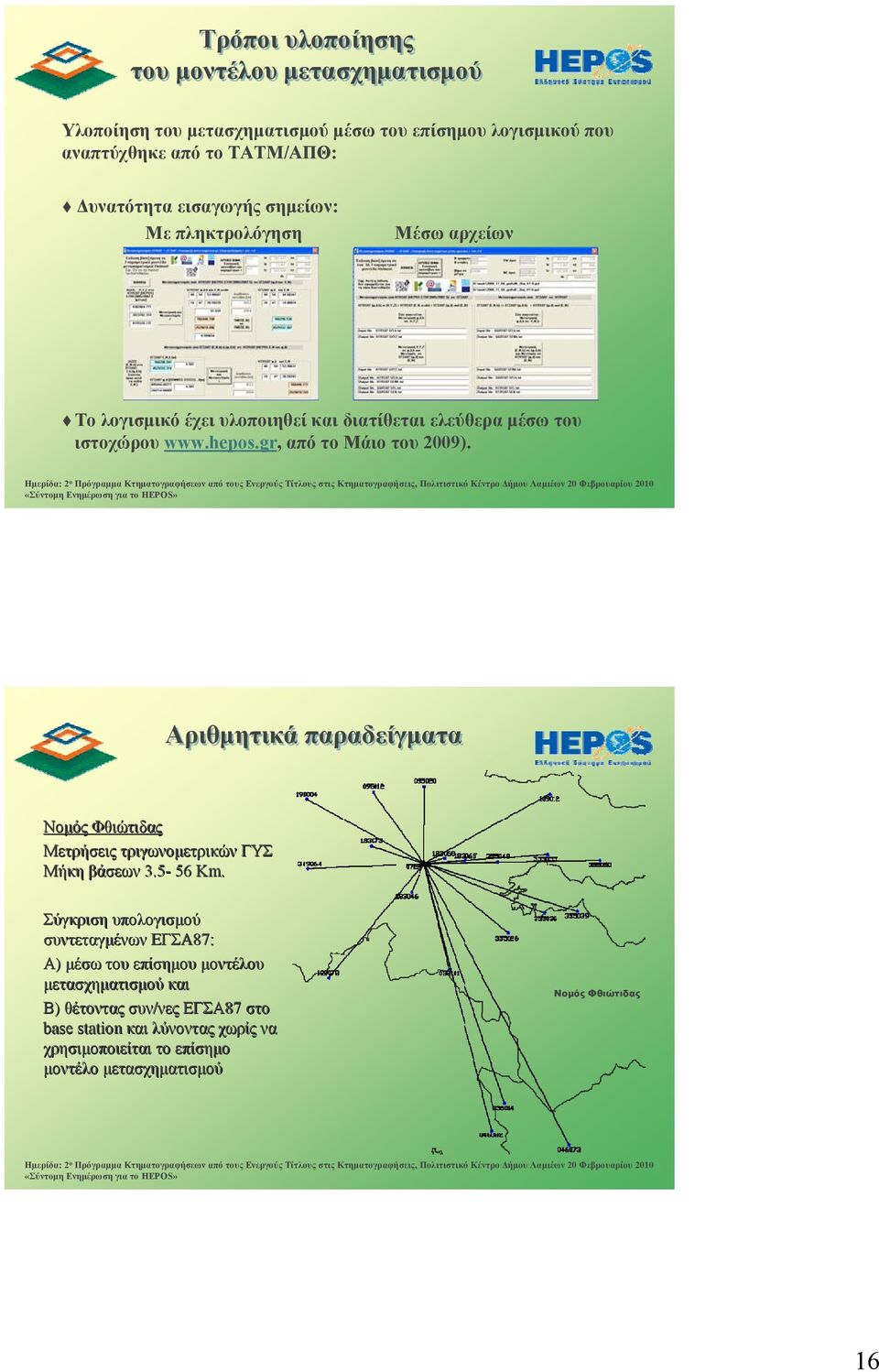

13 Σύστημα Αναφοράς του HEPOS και ΕΓΣΑ87 1. Οι εσωτερικοί υπολογισμοί στο λογισμικό του Κέντρου Ελέγχου του HEPOS γίνονται υποχρεωτικά στο ισχύον Πλαίσιο Αναφοράς του ITRS, (σήμερα ITRF2005). 2. To ITRS είναι εξ ορισμού ένα δυναμικό ΣΑ. 3. Για την αποφυγή του δυναμικού χαρακτήρα του ITRS οι χώρες της ΕΕ υιοθέτησαν το ETRS Το ΣΑ του HEPOS ονομάζεται HTRS07 (Hellenic Terrestrial Reference System 2007) και είναι υλοποίηση του ETRS89 στην Ελλάδα 5. Απαραίτητο ένα μοντέλο μετασχηματισμού μεταξύ HTRS07 και ΕΓΣΑ ΗΚΤΗΜΑΤΟΛΟΓΙΟΑ.Ε. διαθέτει (ελεύθερα) το μοντέλο μετασχηματισμού, το οποίο υλοποιήθηκε για λογαριασμό της από το ΤΑΤΜ ΑΠΘ. Ακρίβεια Εντοπισμού Στο HTRS07 Γενικά ισχύει ό,τι και για την ακρίβεια μεθόδων μετρήσεων GPS Από sub-meter (Single-Base DGPS) έως λίγα dm (δικτυακό DGPS) Από λίγα cm (RTK) έως λίγα mm (στατική μέθοδος) Στο ΕΓΣΑ87 Η ακρίβεια εξαρτάται επιπλέον και από τον τρόπο που γίνεται ο μετασχηματισμός 13

14 Μετρηθέντα σημεία Τα 2470 τριγωνομετρικά σημεία που μετρήθηκαν με GPS (το 2007) για τον υπολογισμό παραμέτρων αμφίδρομου μετασχηματισμού μεταξύ HTRS07 και ΕΓΣΑ 87 Μετασχηματισμός Συντεταγμένων Υπόλοιπα (residuals) ενός ενιαίου 7-παραμετρικού μετασχηματισμού ομοιότητας μεταξύ HTRS07 και ΕΓΣΑ 87 για όλη τη χώρα (έως ~2.5m). Σημείωση: Το Καστελόριζο δεν συμπεριλαμβάνεται στο μετασχηματισμό, επειδή δεν αναφέρεται στο ίδιο datum με το ΕΓΣΑ 87. Επίσης χρησιμοποιεί άλλη ζώνη ΤΜ (λ=27 ο ). 14

15 Μετασχηματισμός Συντεταγμένων Το επίσημο μοντέλο μετασχηματισμού υλοποιήθηκε χρησιμοποιώντας μετρήσεις στα 2470 σημεία. Από τις μετρήσεις αυτές υπολογίστηκαν οι κάναββοι διορθώσεων του μοντέλου μετασχηματισμού μέσω των οποίων λαμβάνονται υπόψη οι τοπικές παραμορφώσεις του ΕΓΣΑ87 σε κάθε περιοχή της χώρας. Εξασφαλίζεται έτσι η μέγιστη ακρίβεια. Τρόποι υλοποίησης του μοντέλου μετασχηματισμού Το μοντέλο μετασχηματισμού μπορεί να υλοποιείται στην πράξη με δύο τρόπους: μέσω του επίσημου λογισμικού που αναπτύχθηκε από το ΤΑΤΜ/ΑΠΘ μέσω λογισμικών γραφείου και των δεκτών GNSS των εταιριών, οι οποίες έχουν ενσωματώσει το μοντέλο στα συστήματα που διαθέτουν στην αγορά. 15
