Γεωδαιτικές δράσεις της ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε. Τέσσερα χρόνια λειτουργίας του HEPOS

Transcript

1

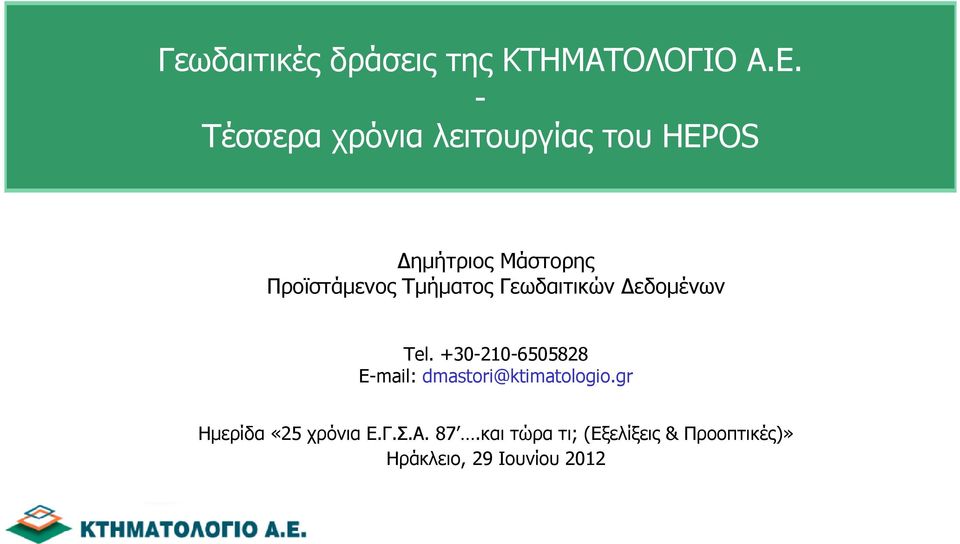

2 - Τέσσερα χρόνια λειτουργίας του HEPOS ηµήτριος Μάστορης Προϊστάµενος Τµήµατος Γεωδαιτικών εδοµένων Tel Ηµερίδα «25 χρόνια Ε.Γ.Σ.Α. 87.και τώρα τι; (Εξελίξεις & Προοπτικές)»

3 Περιεχόµενα της παρουσίασης : Από τα σηµεία ελέγχου στο HEPOS Το δίκτυο Σταθµών Αναφοράς του HEPOS Το έργο των µετρήσεων του HEPOS Τέσσερα χρόνια λειτουργίας του HEPOS: Αριθµός Χρηστών/Αδειών Χρήσης Η χρήση των υπηρεσιών πραγµατικού χρόνου RTK Η χρήση των υπηρεσιών Μετεπεξεργασίας

4 Από τα σηµεία ελέγχου στο HEPOS Πριν την ίδρυση του HEPOS, η υλοποίηση του συστήµατος αναφοράς στις περιοχές των µελετών Κτηµατογράφησης γινόταν µέσω ίδρυσης σηµείων ελέγχου: Πύκνωση του Κρατικού Τριγωνοµετρικού ικτύου Ίδρυση Αστικών ικτύων Οριζοντιογραφικού Ελέγχου

5 Από τα σηµεία ελέγχου στο HEPOS Παραδείγµατα ιδρυόµενων σηµείων αστικών δικτύων

6 Από τα σηµεία ελέγχου στο HEPOS Το πλήθος των σηµείων ελέγχου που απαιτούνται για την κάλυψη µιας περιοχής είναι ιδιαίτερα µεγάλο.

7 Από τα σηµεία ελέγχου στο HEPOS Μειονεκτήµατα υλοποίησης του συστήµατος αναφοράς µέσω ίδρυσης σηµείων ελέγχου: απαιτείται τεράστιος αριθµός σηµείων, αν αναλογιστούµε ότι τα σηµεία του Κρατικού τριγωνοµετρικού δικτύου είναι µεγάλο κόστος εγκατάστασης µεγάλος αριθµός σηµείων καταστρέφεται ασύµφορη η συντήρηση η ακρίβειά τους περιορίζεται από την ακρίβεια του Κρατικού τριγωνοµετρικού δικτύου στην περιοχή.

8 ίκτυο Σταθµών Αναφοράς HEPOS Σταθµοί Αναφοράς 87 δικτυακής λύσης (VRS - MAC - FKP) 11 µεµονωµένοι

9 Αρχιτεκτονική του HEPOS ΣΤΑΘΜΟΙ ΑΝΑΦΟΡΑΣ ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ ΧΡΗΣΤΕΣ

10 Περιγραφή του HEPOS 98 δέκτες Trimble NetRS Κεραίες Zephyr Geodetic µε θόλο Rack Σταθµών Αναφοράς εξοπλισµός στο Rack HEPOS Κέντρο Ελέγχου

11 Παρεχόµενες Υπηρεσίες Πραγµατικού Χρόνου Υπηρεσία DGPS RTK SERVICE Network DGPS Single Base DGPS Network RTK: VRS Network RTK: FKP Network RTK: MAC Single Base RTK FORMAT RTCM 2.3 RTCM 2.3 RTCM 2.3 RTCM 3.0 CMR+ RTCM SAPOS RTCM 3.1 RTCM 2.3

12 Παρεχόµενες Υπηρεσίες Μετεπεξεργασίας Το HEPOS παρέχει δύο κατηγορίες δεδοµένων σταθµού αναφοράς για εφαρµογές µετεπεξεργασίας: εδοµένα «πραγµατικών» σταθµών αναφοράς, δηλαδή δεδοµένα που καταγράφηκαν σε έναν από τους 98 σταθµούς αναφοράς του HEPOS. εδοµένα εικονικών σταθµών αναφοράς (VRS: Virtual Reference Stations), δηλαδή δεδοµένα που δηµιουργούνται µέσω των δεδοµένων των πραγµατικών σταθµών για οποιαδήποτε θέση ζητήσει ο χρήστης εντός της περιοχής που παρέχεται δικτυακή λύση.

13 ίκτυο Σταθµών Αναφοράς του HEPOS στην Κρήτη Στην Κρήτη έχει εγκατασταθεί ένα πυκνό δίκτυο αποτελούµενο από 9 Σταθµούς Αναφοράς. Έτσι οι χρήστες εκτός από την τεχνική Single-Base RTK µπορούν να χρησιµοποιούν και δικτυακές τεχνικές RTK (VRS - MAC - FKP) Επίσης παρέχονται αρχεία RINEX τόσο από πραγµατικούς όσο και εικονικούς σταθµούς.

14 Το έργο των µετρήσεων του HEPOS Για τον υπολογισµό συντεταγµένων ΕΓΣΑ87 µέσω του HEPOS, απαιτήθηκε η ανάπτυξη ενός µοντέλου µετασχηµατισµού µεταξύ του συστήµατος αναφοράς του HEPOS (HTRS07) και του ΕΓΣΑ87: µετρήσεις σε 2470 σηµεία του Κρατικού τριγωνοµετρικού δικτύου. υπολογισµός επίσηµου µοντέλου µετασχηµατισµού σε συνεργασία µε το ΤΑΤΜ/ΑΠΘ.

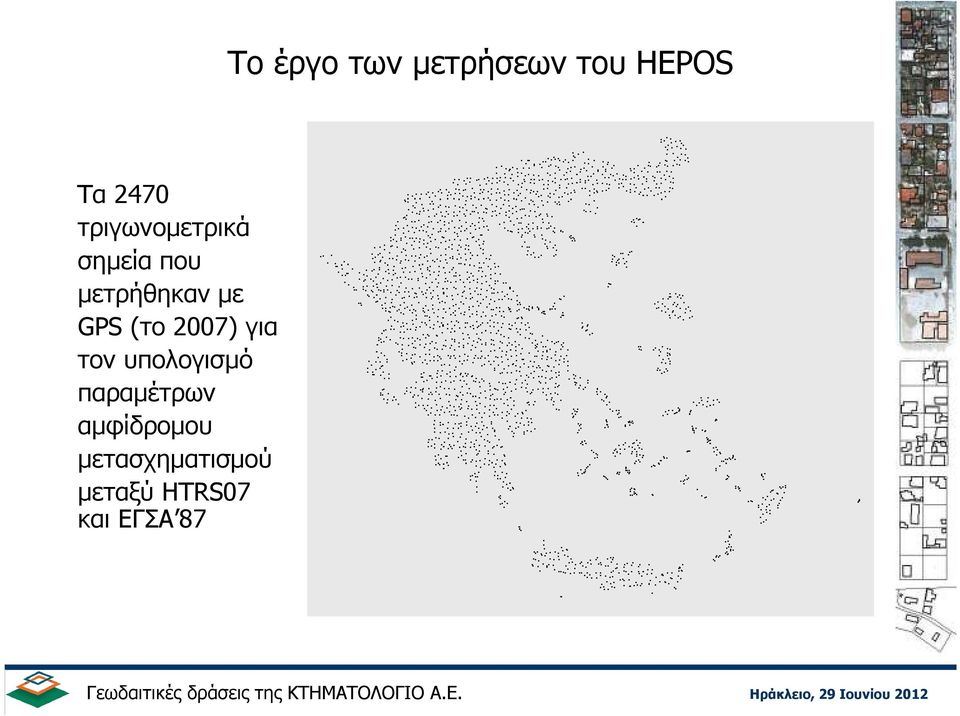

15 Το έργο των µετρήσεων του HEPOS Τα 2470 τριγωνοµετρικά σηµεία που µετρήθηκαν µε GPS (το 2007) για τον υπολογισµό παραµέτρων αµφίδροµου µετασχηµατισµού µεταξύ HTRS07 και ΕΓΣΑ 87

16 Το έργο των µετρήσεων του HEPOS Παραδείγµατα µετρηθέντων σηµείων

17 Το έργο των µετρήσεων του HEPOS Παραδείγµατα µετρηθέντων σηµείων

18 Αριθµός Χρηστών/Αδειών Χρήσης Οι υπηρεσίες του HEPOS είναι διαθέσιµες σε όλους τους χρήστες από 25/5/2009 Έως τον Ιούνιο του 2012 έχουν χορηγηθεί 1074 άδειες σε 790 χρήστες. Ο αριθµός των χρηστών συνεχώς αυξάνεται Αριθµός Αδειών Χρήσης Σεπ-09 εκ-09 Μαρ-10 Ιουν-10 Σεπ-10 εκ-10 Μαρ-11 Ιουν-11 Σεπ-11 εκ-11 Μαρ-12 Ιουν-12 Ηµεροµηνία

19 Η χρήση των υπηρεσιών πραγµατικού χρόνου RTK Γεωγραφική κατανοµή της χρήσης των υπηρεσιών πραγµατικού χρόνου (RTK) για το χρονικό διάστηµα (1/3/ /4/2012)

20 Η χρήση των υπηρεσιών πραγµατικού χρόνου RTK Αριθµός συνδέσεων RTK ανά µήνα για το χρονικό διάστηµα (6/2009-4/2012) Ιουν-09 Αυγ-09 Οκτ-09 εκ-09 Φεβ-10 Απρ-10 Ιουν-10 Αυγ-10 Οκτ-10 εκ-10 Φεβ-11 Απρ-11 Ιουν-11 Αυγ-11 Οκτ-11 εκ-11 Φεβ-12 Απρ-12 Αριθµός συνδέσεων RTK Μήνας

21 Η χρήση των υπηρεσιών µετεπεξεργασίας - Πραγµατικοί Σταθµοί Αναφοράς Η χρήση καθενός από τους 98 Πραγµατικούς Σταθµούς Αναφοράς (RS) του HEPOS για το χρονικό διάστηµα (1/3/ /4/2012)

22 Η χρήση των υπηρεσιών µετεπεξεργασίας - Εικονικοί Σταθµοί Αναφοράς Γεωγραφική κατανοµή των αιτούµενων Εικονικών Σταθµών Αναφοράς (VRS) του HEPOS για το χρονικό διάστηµα (1/3/ /4/2012)

23 Ευχαριστούµε πολύ για την προσοχή σας!

24 Τα έργα του HEPOS συγχρηµατοδοτήθηκαν από το Ευρωπαϊκό Ταµείο Περιφερειακής Ανάπτυξης στο πλαίσιο του Ε.Π. «Κοινωνία της Πληροφορίας».
